Альфа ромео Tipo 158 Alfetta


Recommended Posts

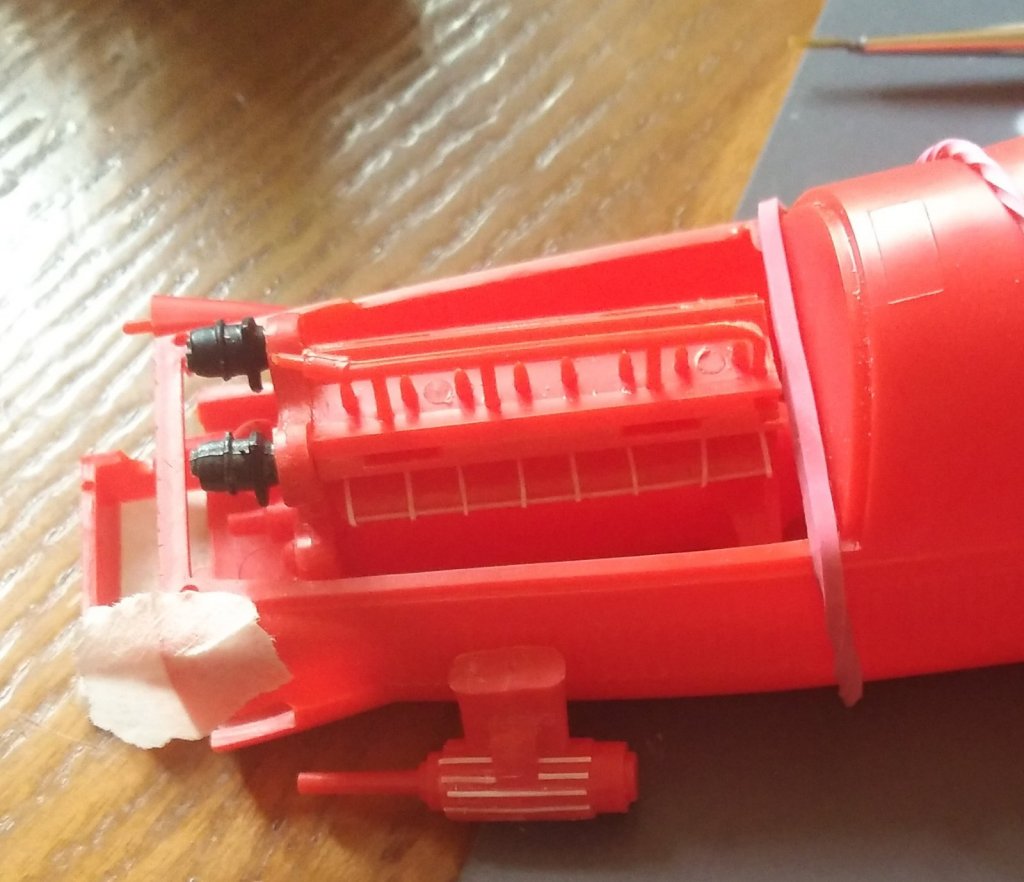

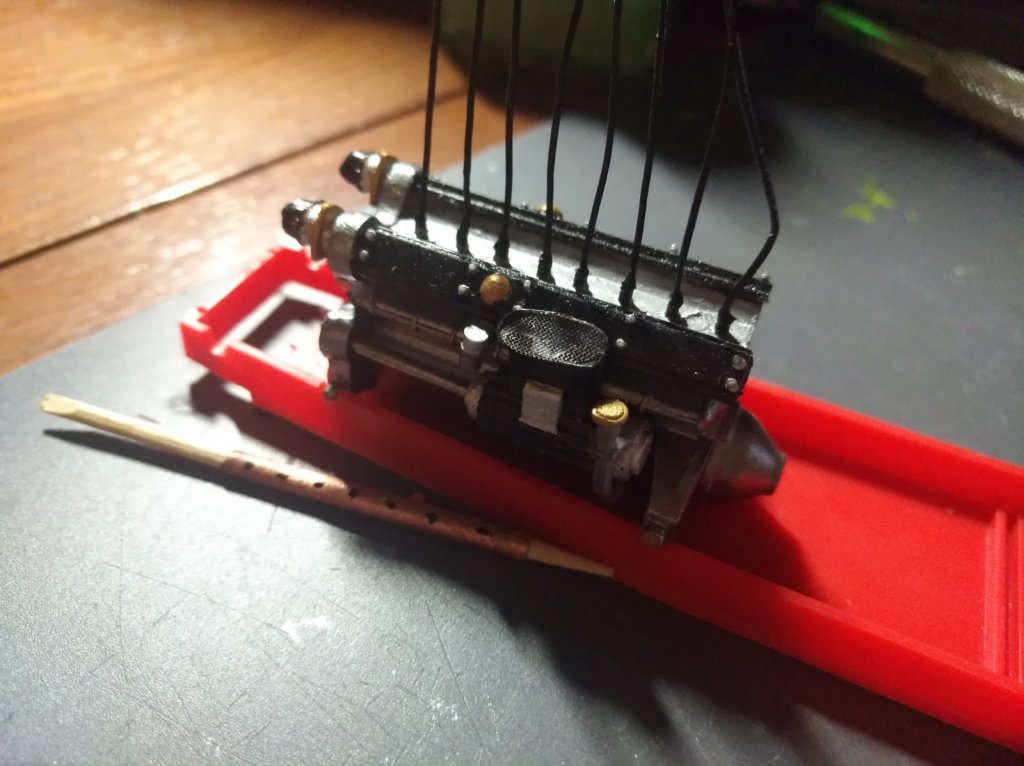

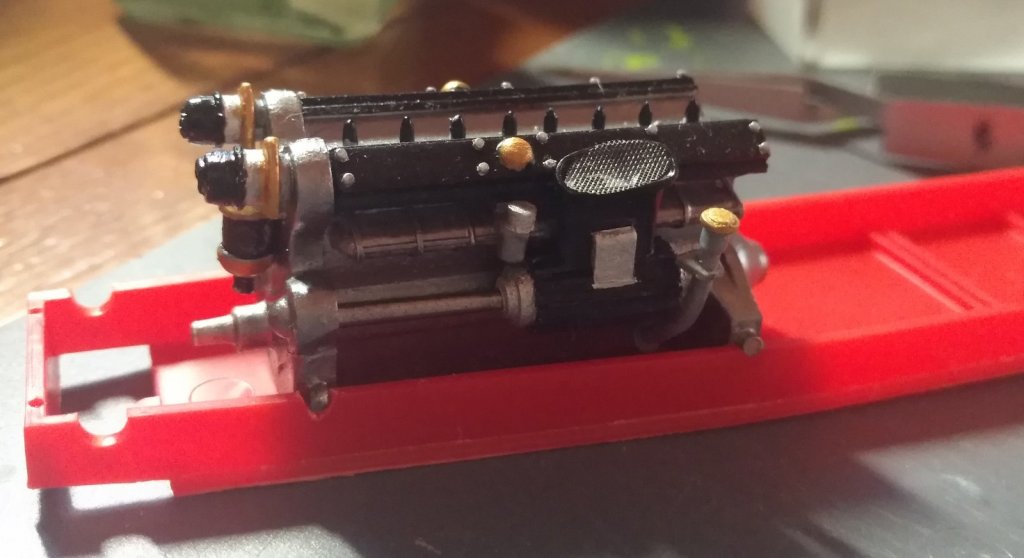

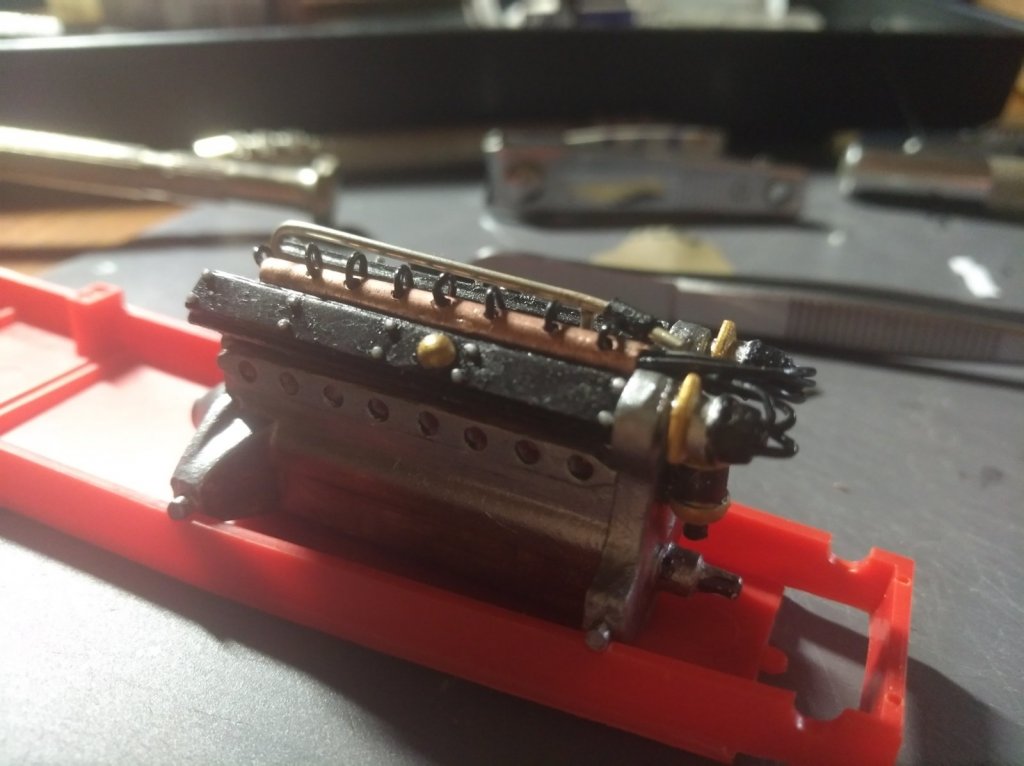

Вот та вышел двигатель на сегодняшний день, трубку охлаждающей жидкости, ну и остальные трубочки будем ставить на месте после сборки кузова


Сейчас займемся подвеской. Тут возникла проблема, дело в том что имитация задне подвески из набора куда-то потерялась, делать придется с нуля. И тут возникла мысль наборных тормозных барабанов, чтобы ребра выделялись, отсюда большая просьба у кого есть такой набор, подскажите задние барабаны по диаметру равны передним?

Link to post
Share on other sites
45 минут назад, PETERSON сказал:

Барабаны в ките, кажется, одинаковые, но я бы не стал сильно доверять достоверности кита.

Спасибо!  Но за 100% достоверностью гнаться не будем, даже 80% для монго опыта хватит за глаза.

47 минут назад, PETERSON сказал:

Трубочка толстовата, да и провода  тоже.



А проводов тоньше нет, это самые тонкие что нашёл, наверное стоило проволоку ставить и красить, но боялся намазать лишнего.  А трубочка оказывается на конус идёт, сразу не рассмотрел, да и клапанные крышки поуже должны быть. Но, ладно, делаем из того что есть. Еще раз СПАСИБО!!!

Link to post
Share on other sites
9 часов назад, SergeiSergei сказал:

да и клапанные крышки поуже должны быть

Более того, весь мотор должен быть короче на пять миллиметров. Я об этом писал в своём ВИПе.

9 часов назад, SergeiSergei сказал:

Но за 100% достоверностью гнаться не будем, даже 80% для монго опыта хватит за глаза.

Тогда выбирай. В ките барабаны одинаковые, диаметром 15,4 мм.

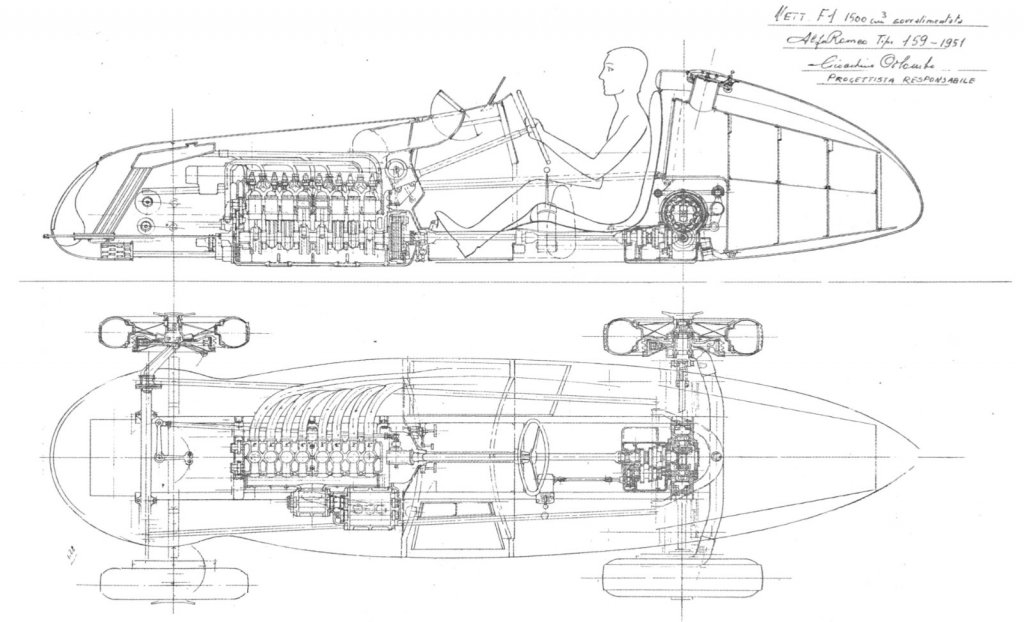

По чертежу 159-й Альфы передние 17,5 мм, задние 16,8 мм. Ширина 3,5 мм.


Edited by PETERSON
Link to post
Share on other sites
9 часов назад, PETERSON сказал:

Тогда выбирай. В ките барабаны одинаковые, диаметром 15,4 мм.



Уважаемый PETERSON, большое спасибо за помощь, можно я немножко обнаглею и попрошу вас еще измерить высоту на которой крепиться задняя балка.

Link to post
Share on other sites
12 часов назад, SergeiSergei сказал:

измерить высоту на которой крепиться задняя балка

Ось проходит на высоте 10,9 мм от днища (нижней поверхности кузова).

Можно также ориентироваться по дорожному просвету на чертеже. Он равен 4,2 мм.

14 часов назад, boxer сказал:

надо удостовериться, что подросшие барабаны поместятся в дисках колес,..

Внутренний диаметр колеса 16 мм.

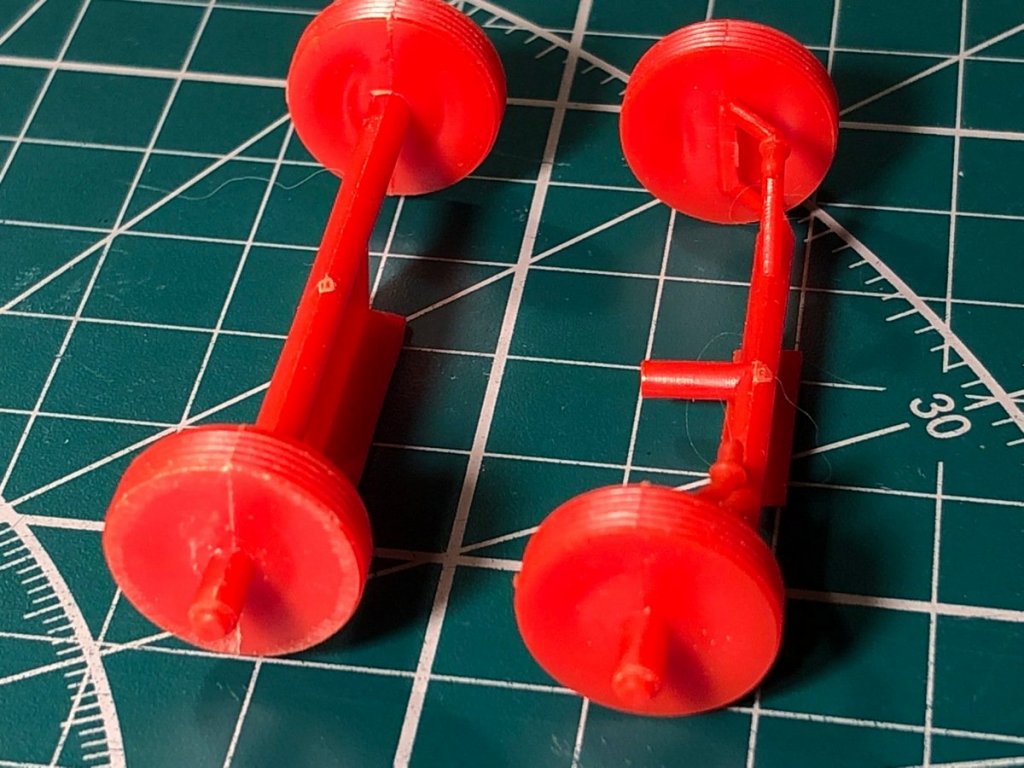

Колею, кстати, надо делать уже. Вот так выглядит китовый задний мост, приложенный к чертежу.


Link to post
Share on other sites
В 29.07.2022 в 23:18, PETERSON сказал:

Ось проходит на высоте 10,9 мм от днища (нижней поверхности кузова).

Спасибо!!!



В 29.07.2022 в 23:18, PETERSON сказал:

Колею, кстати, надо делать уже. Вот так выглядит китовый задний мост, приложенный к чертежу.

Это еще и рессоры пилить, а это уже мега запил, но посмотрим.

Link to post
Share on other sites
В 08.08.2022 в 06:55, SergeiSergei сказал:

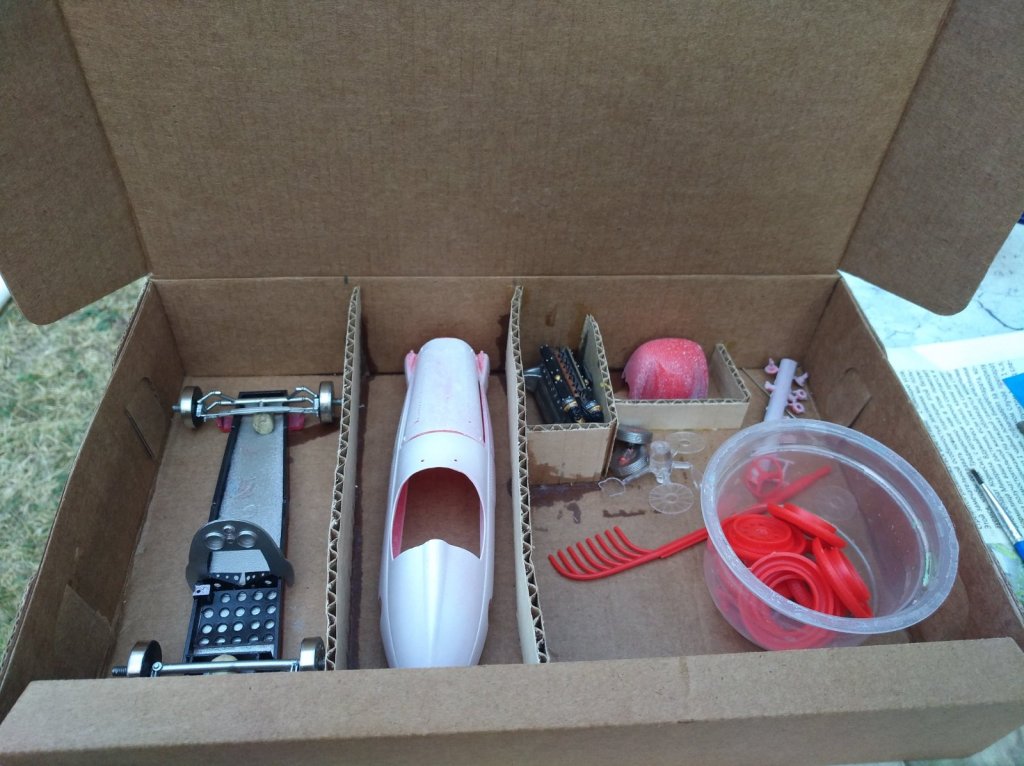

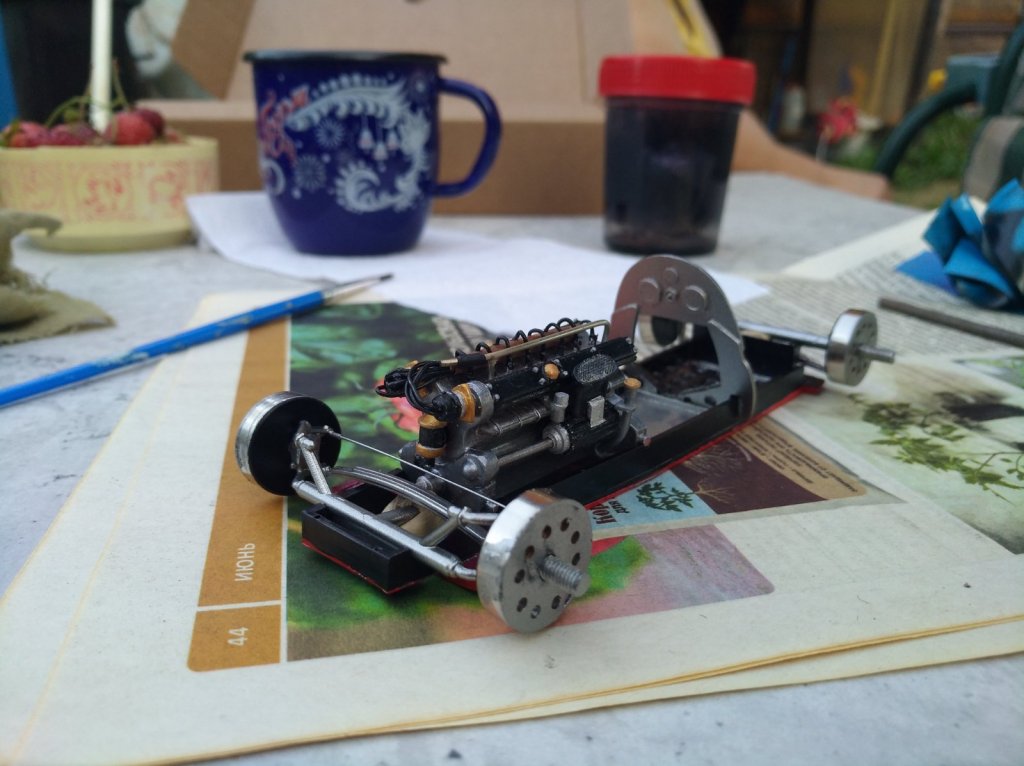

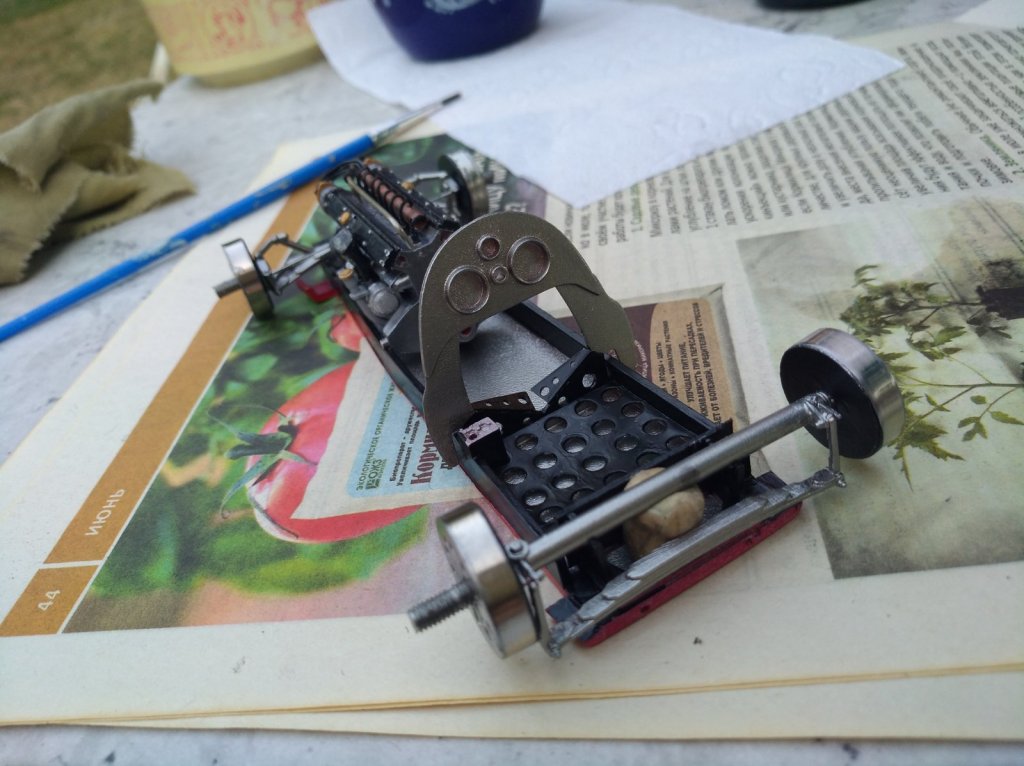

И вот так мы ездим на дачу:

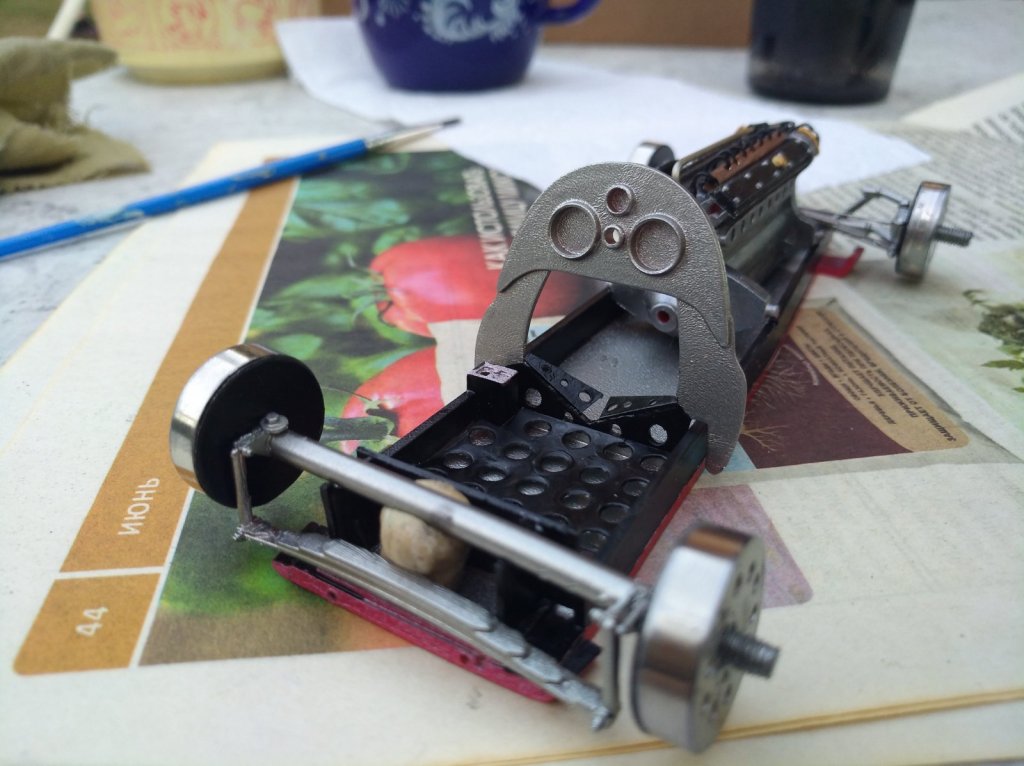

задний мост.jpg

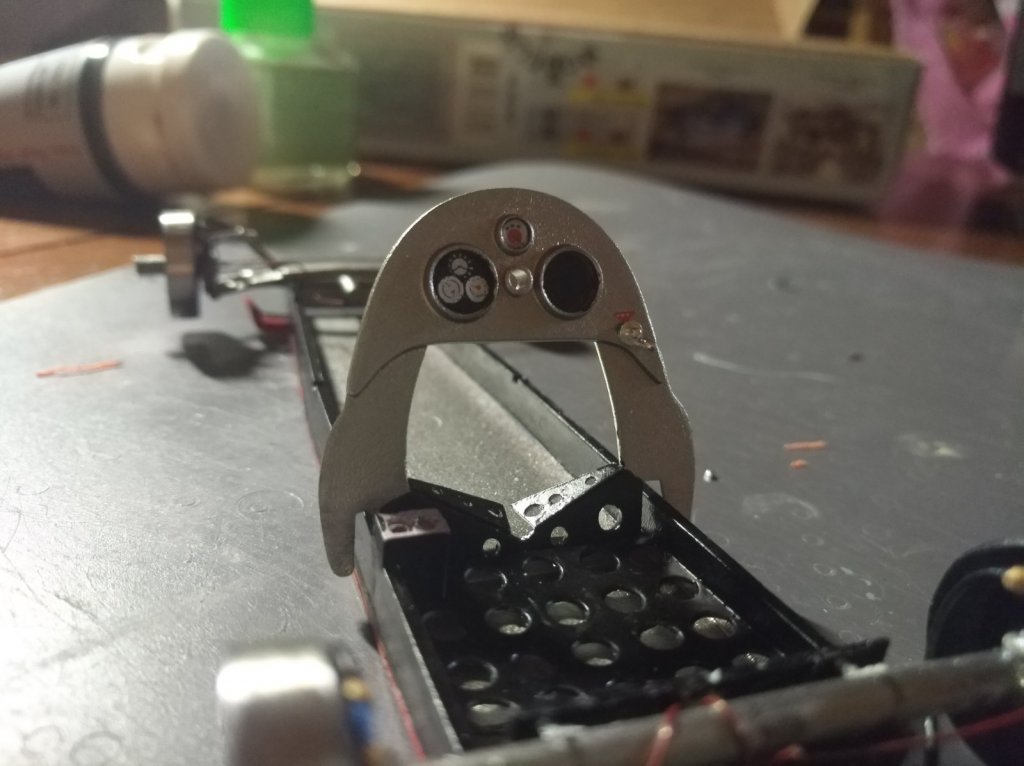

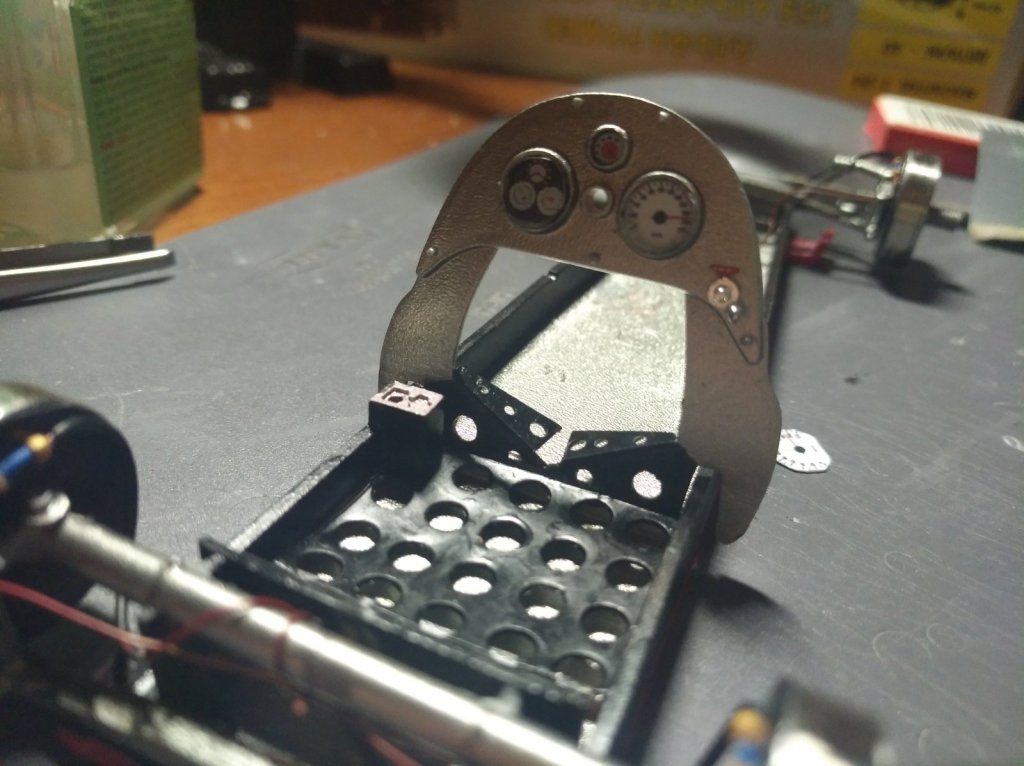

На приборке краска пожрала пластик, судя по всему.



В 08.08.2022 в 08:09, hiibar сказал:

поездки на дачу в разы увеличивают возможность проеб потерять что-то мелкое

Зависит от аккуратности. Я обычно беру простые модели с целью простой подготовки деталей. И пока ни разу ничего не потерял.

Вот, космический корабль так делал


Link to post
Share on other sites
1 минуту назад, PETERSON сказал:

Такая богатая деталировка добавляется, а колею оставил, как в ките? Она очень радикально влияет на внешний вид модели.

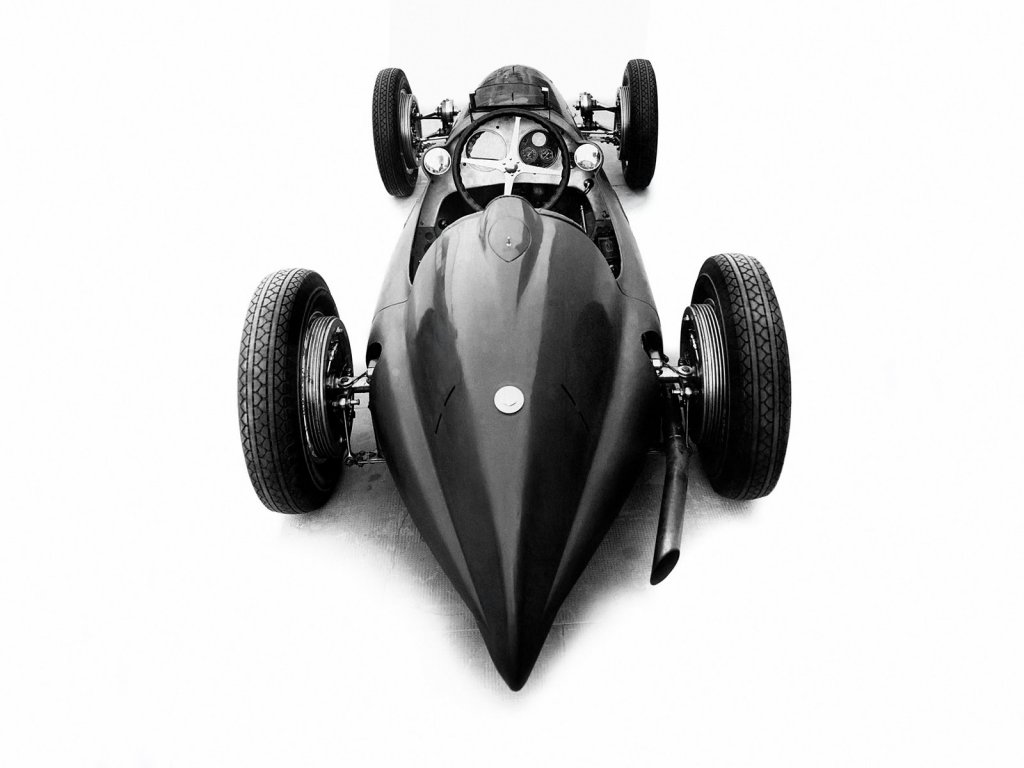

Не травите душу. рассматривал уменьшение колеи, но если честно на ките не увидел значительного улучшения. А учитывая патологическую лень, решил найти себе оправдание, и ориентироваться вот на это фото, хотя это и не та "Альфа", чисто визуально там вылет (расстояние от кузова до колеса) визуально больше. это меня успокоило.


Link to post
Share on other sites
3 часа назад, Andrey Labuzov сказал:

Зависит от аккуратности. Я обычно беру простые модели с целью простой подготовки деталей. И пока ни разу ничего не потерял.

Вот, космический корабль так делал

завидую молча. У меня обычно всё теряется. Хотя вот только же сюда положил. Потом находится

Link to post
