1/24 BMW Е30 М3 Aoshima/Beemax

[PETERSON 9,493]

Если я говорю авесом, значит авесом.

[Maakc 1,718]

4 минуты назад, PETERSON сказал:

Если я говорю авесом, значит авесом.

Принял

[PETERSON 9,493]

На моторе макароны более закруглёнными были.



Edited 1 Apr 2023, 19:37:45 by PETERSON

[Makinen_SWRT 728]

Воу, уважаемый полегче так без 3d принтера, выглядит челюстноотпадно, а как вы сделали сварные швы?

[Maakc 1,718]

3 часа назад, PETERSON сказал:

На моторе макароны более закруглёнными были.



Да, Миша, согласен, тоже видел эти фото, но отложил этот момент. Вернусь к нему позже, не решил как реализовать.

2 часа назад, Makinen_SWRT сказал:

Воу, уважаемый полегче так без 3d принтера, выглядит челюстноотпадно, а как вы сделали сварные швы?

Илья, спасибо!) сварные щвы на стаканах? Это тонко нарезанный полосками листовой пластик. Можно еще тянутый литник использовать. Приклеил и модельным клеем (Тамия супертекучий с салатовой крышкой) не жалея измазал, как он стал мягким, я его истыкал ножом с чуть надломленным кончиком.

Изучал фото и не нашел на гоночной машине эту штуку. Видимо это резонатор. Если ошибаюсь - поправьте, пожалуйста.

На всех, что видел было так. Судя по всему этому пламегасители, наверное.

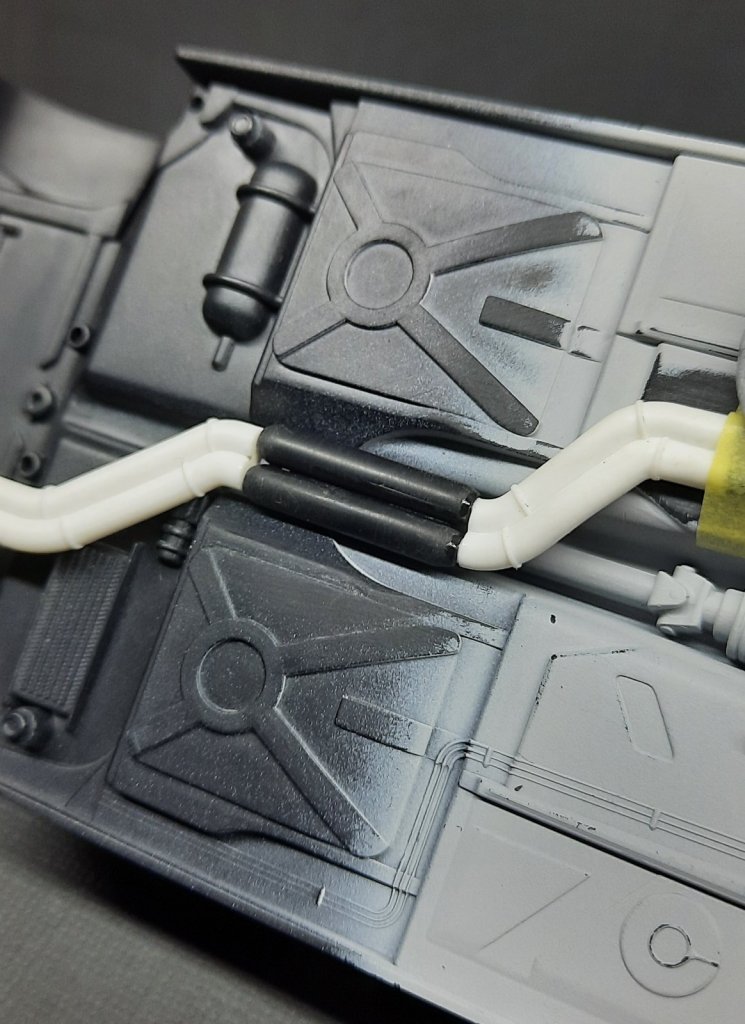

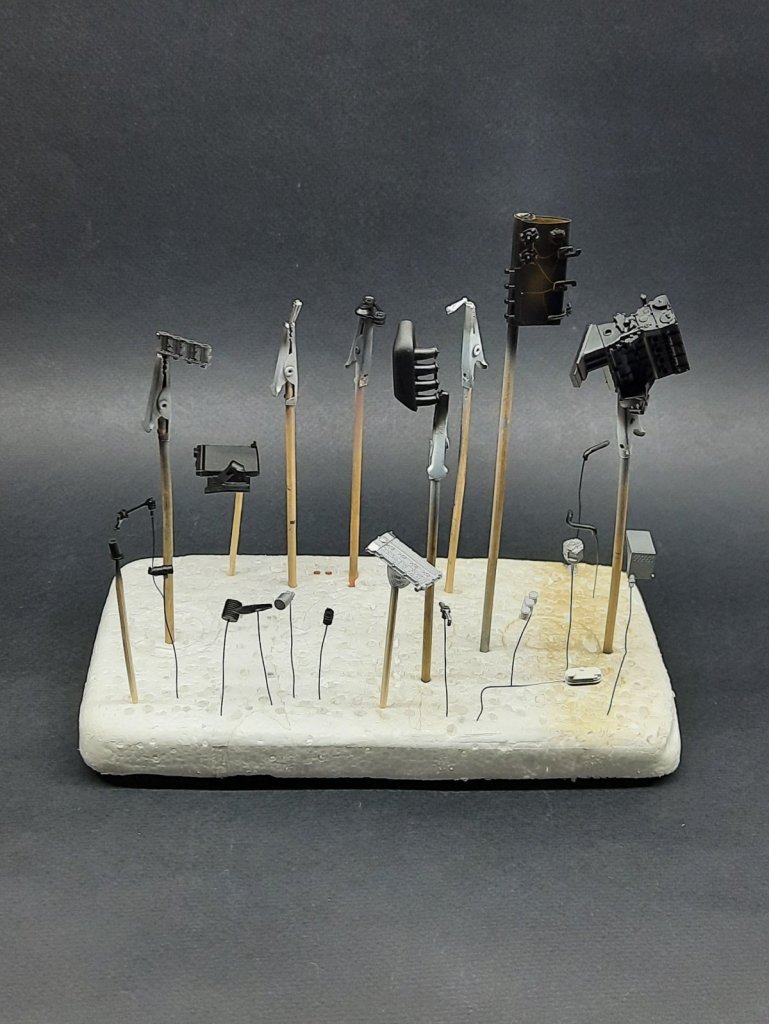

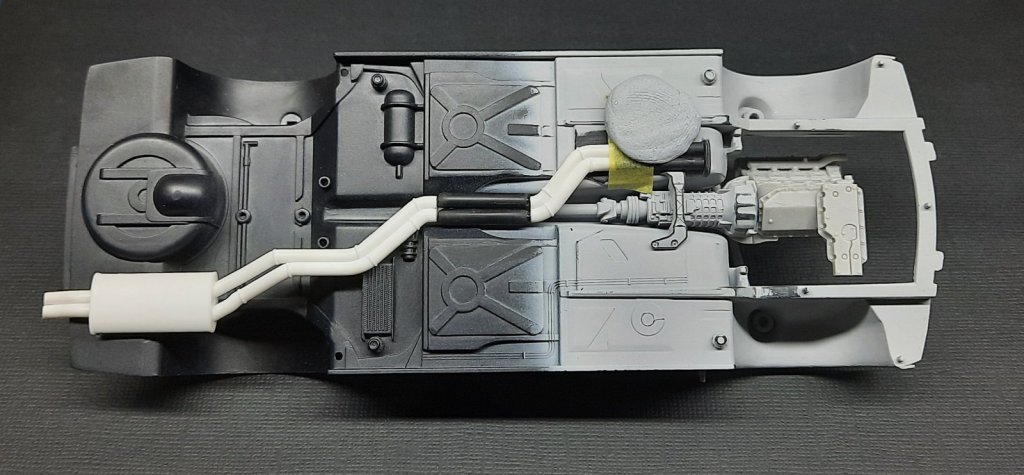

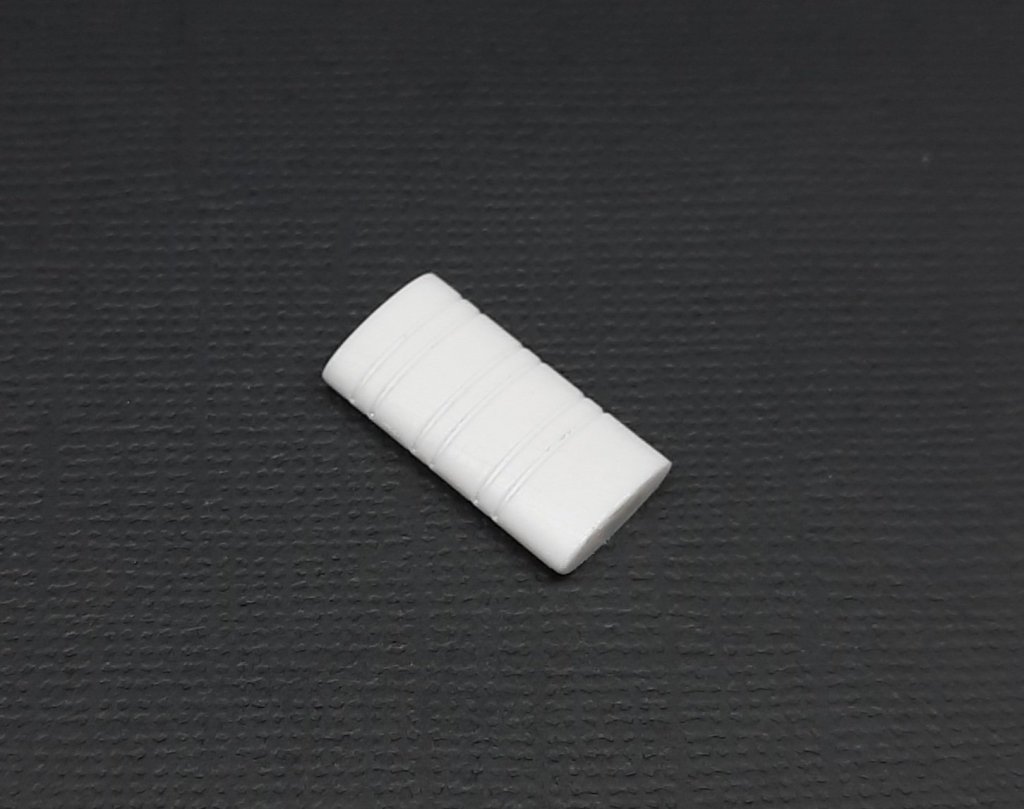

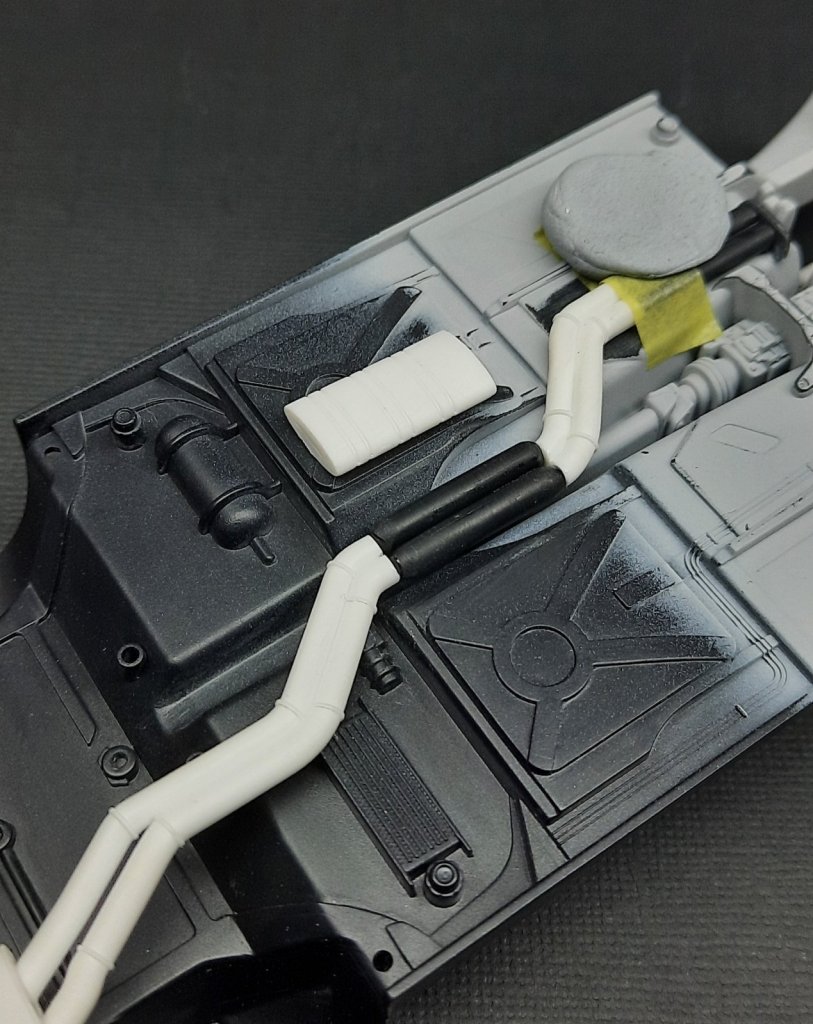

Решил повторить. Не нужное убрал, нужное вклеил. Сделал из куска литника. Получилось так.



Edited 1 Apr 2023, 20:40:36 by Maakc

[PETERSON 9,493]

Вот это дело! Я выше сначала написал про них, а потом удалил. Молодец!

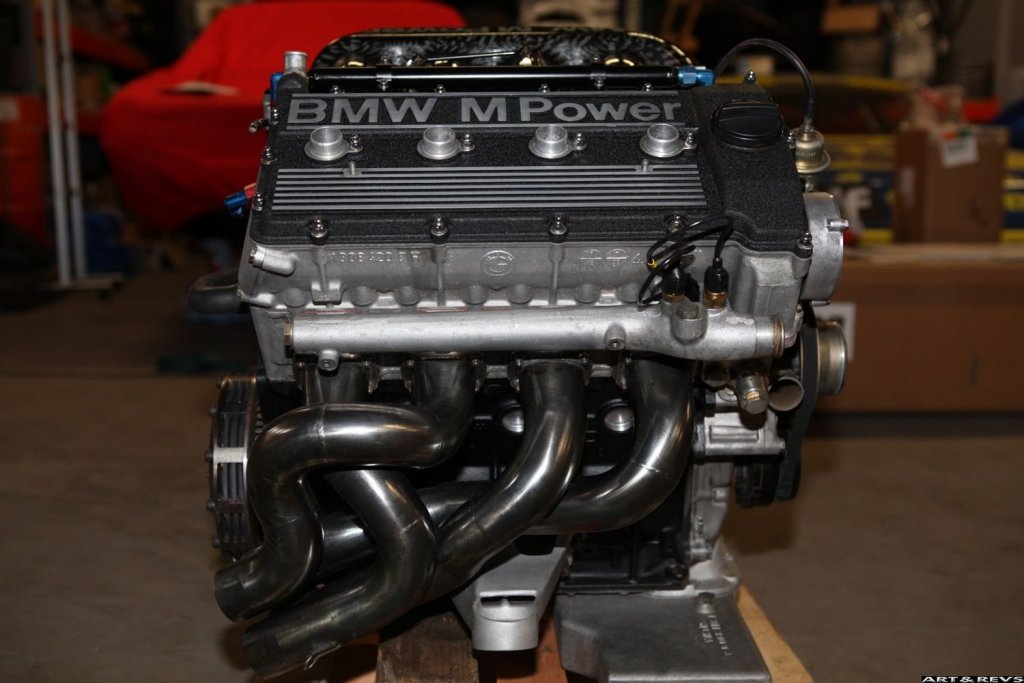

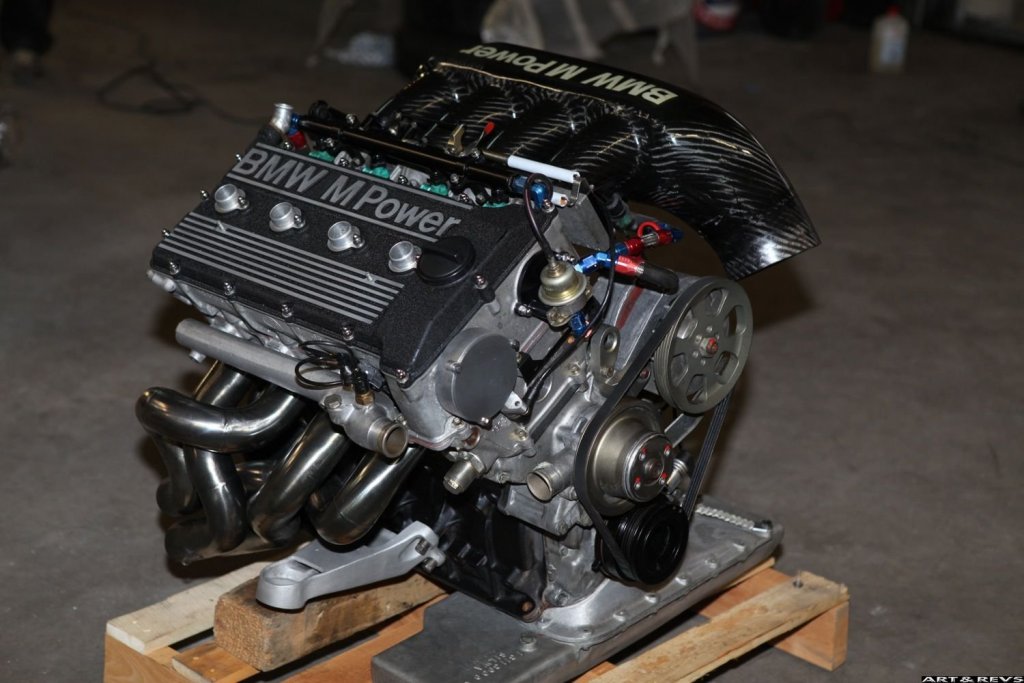

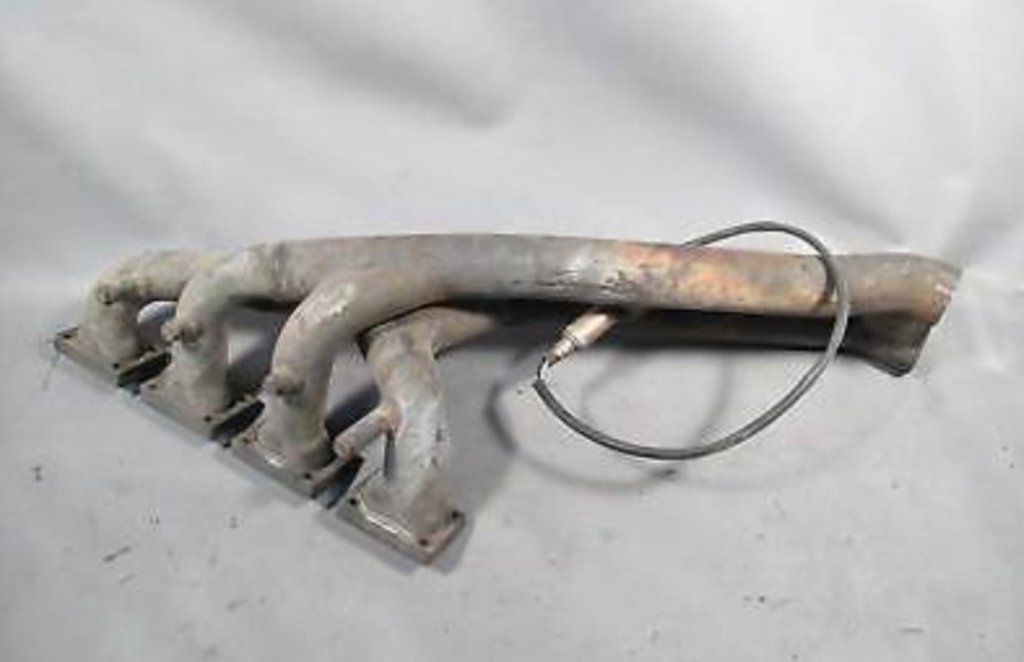

Я пол-вечера сижу и выискиваю в Интернете картинки с выпускной системой на гоночную M3. Разные встречал. Даже 4-1-2. Вот.

https://www.muzzimotorsport.com/en/produkt/manifold-dtm-4-1-2/

https://races-shop.com/e30/87311-exhaust-manifold-bmw-e30-m3-fmbmfk06.html

Мне кажется, что USCP сделали штатную систему в своём ките, а не гоночную.

https://m3-e30.it/modelli/

[Maakc 1,718]

11 часов назад, PETERSON сказал:

Я пол-вечера сижу и выискиваю в Интернете картинки с выпускной системой на гоночную M3. Разные встречал. Даже 4-1-2. Вот.

Миша, спасибо за инфу! Я тоже не мало времени на это потратил, но к окончательному выводу и соответственно решению не пришел.

Наткнулся на сайт где есть небольшое обсуждение выпуска, там говорят, что в DTM в разные годы были разные коллектора:

https://s14net.vbulletin.net/forum/s14/topics-of-interest/historical-dtm/59469-information-needed-about-the-dtm-factory-racing-engine-exhaust-manifold

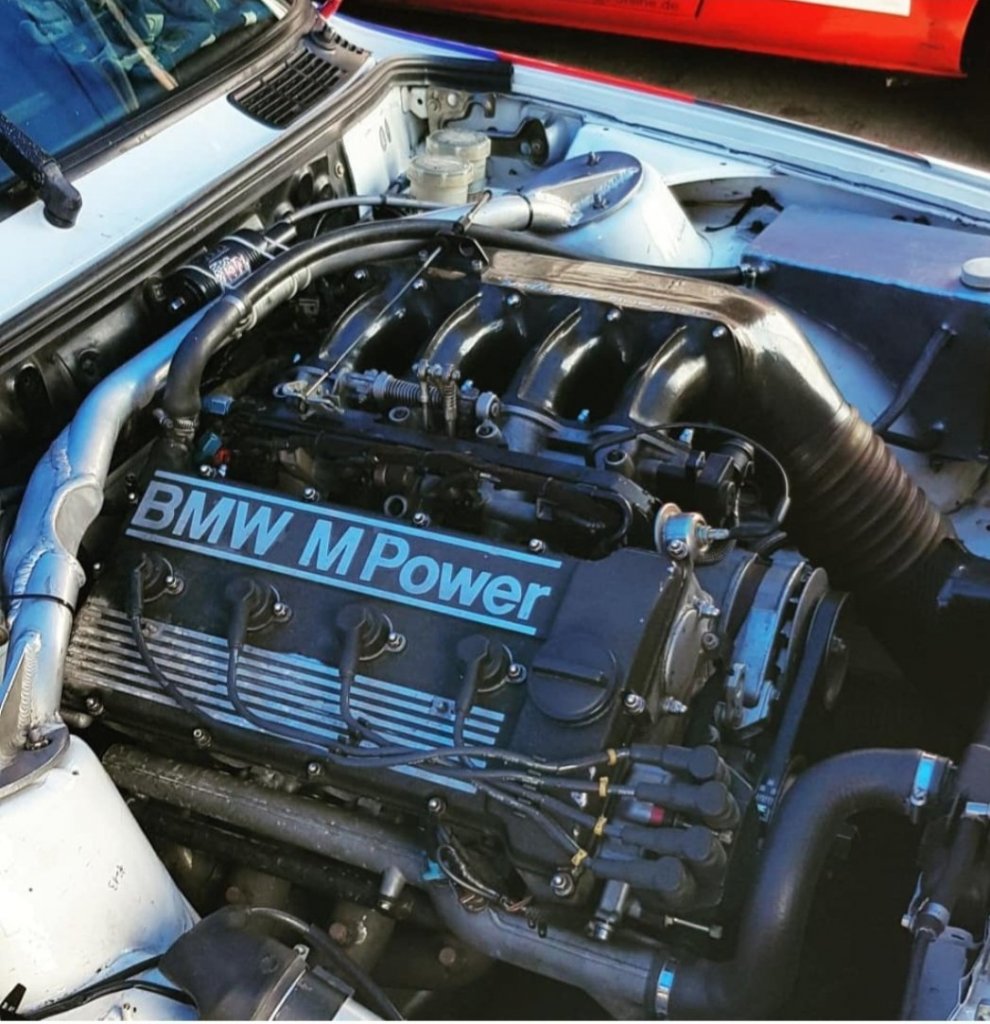

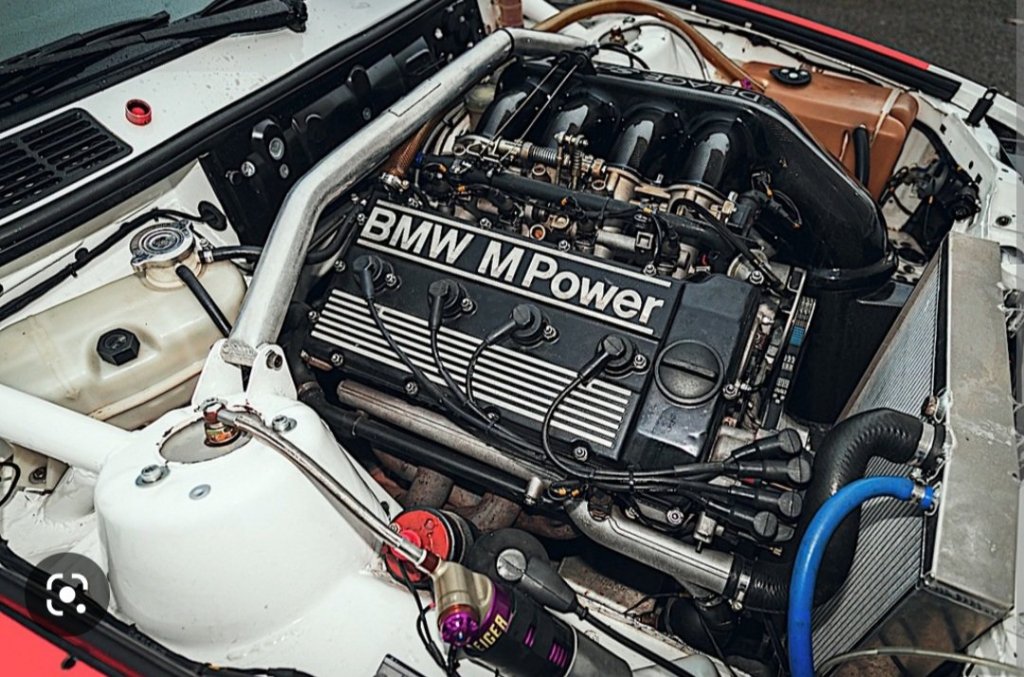

Еще наткнулся на фото подкопотного где видно, что на гоночной машине установлена сильно напоминающая именно штатную система выпуска:



В общем целый ребус🤔

Edited 2 Apr 2023, 07:55:18 by Maakc

[PETERSON 9,493]

Тогда не стоит морочить себе голову. Оставляй как есть.

[Maakc 1,718]

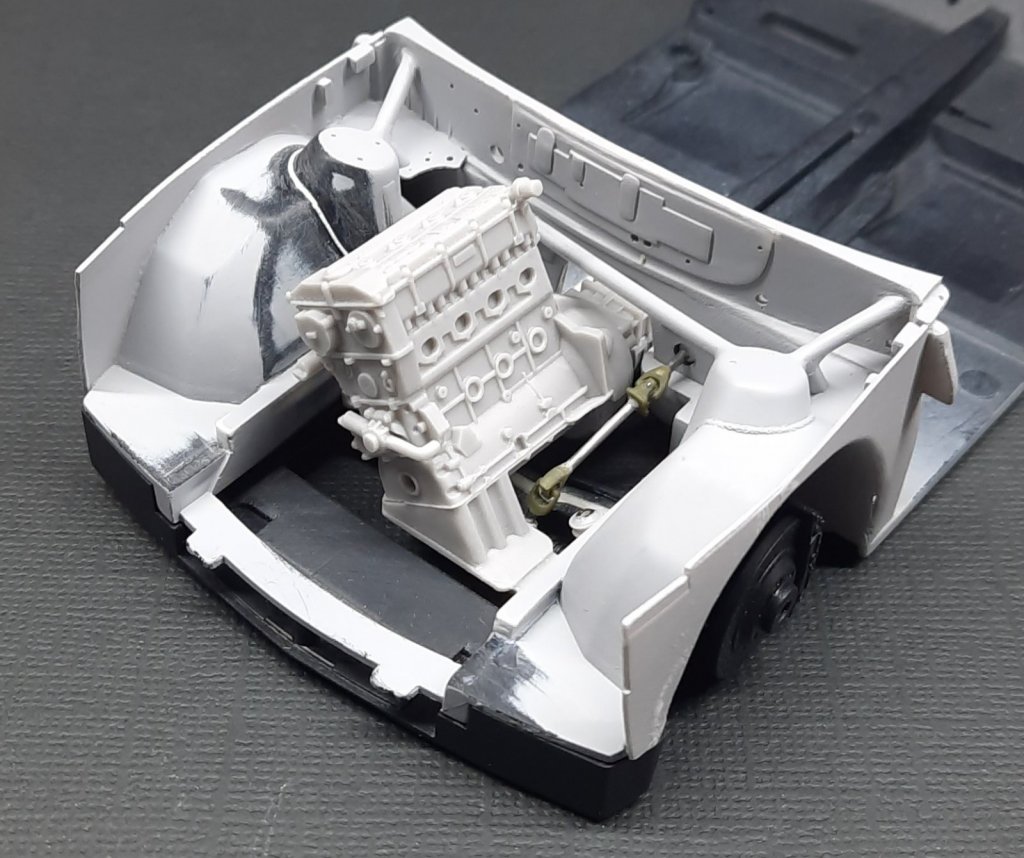

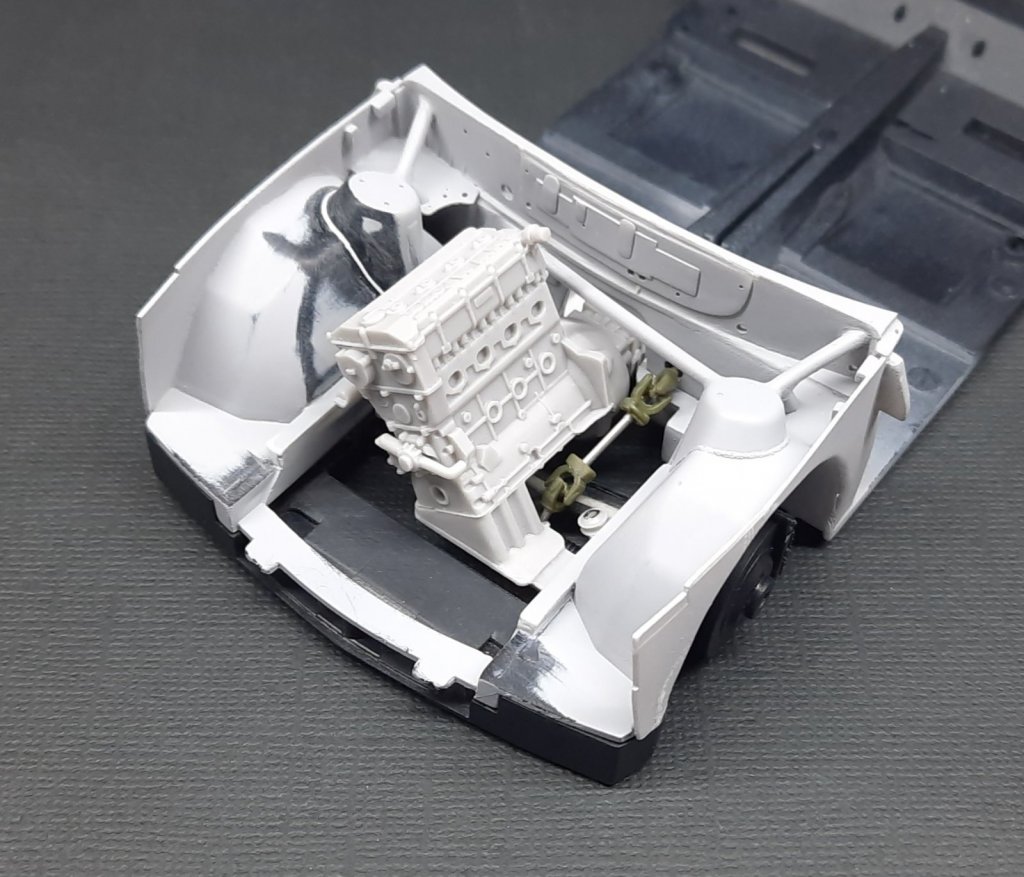

Всем привет. Есть под капотом вот такая штуковина, рулевой механизм идущий к рейке:

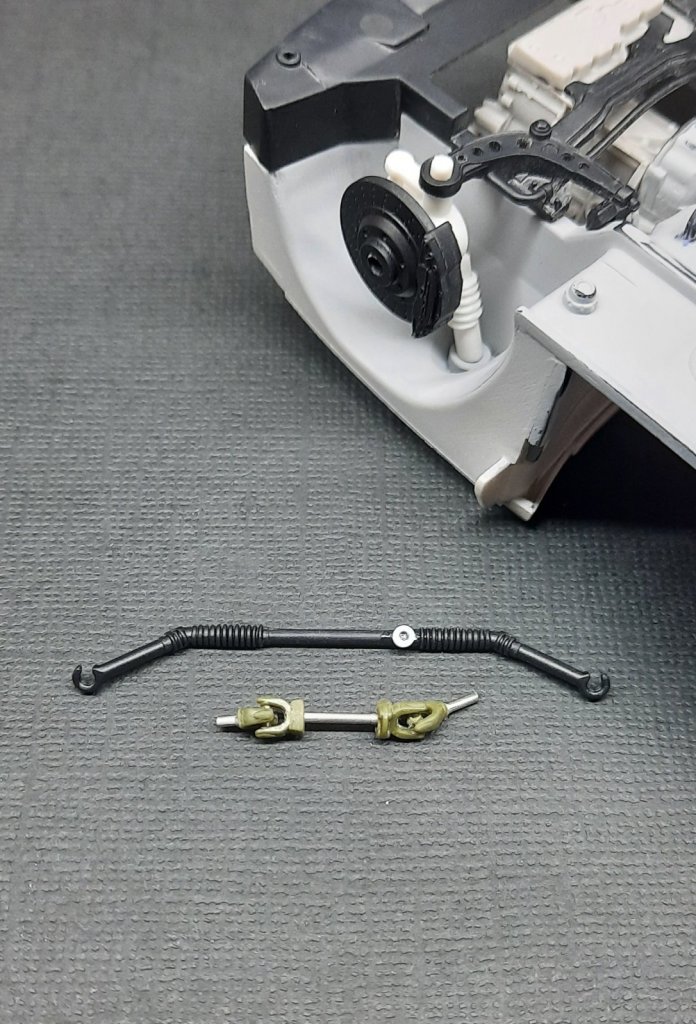

Попробовал изобразить, получилось пока так. Что скажите, коллеги? Масштабно или лишнее? Толщину еще немного конечно уберу и кое что подкорректирую.

[PETERSON 9,493]

Такие крестовины подошли бы настоящему кардану. Тут они должны быть примерно вдвое меньше.

[Maakc 1,718]

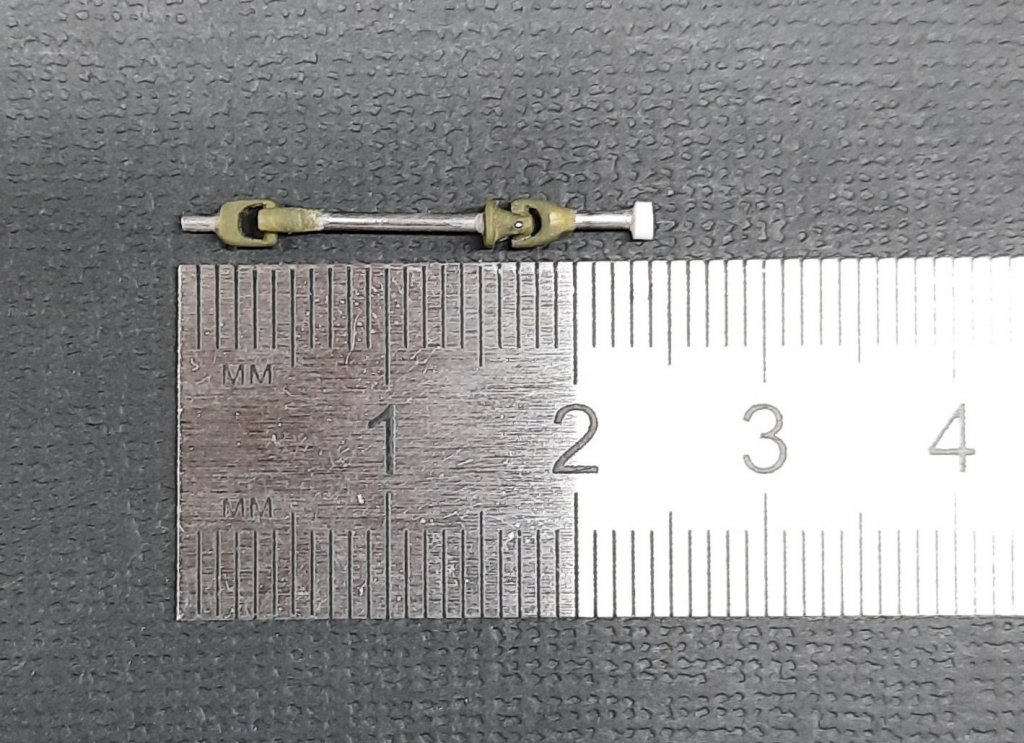

Убрал толщину, поправил формы. Мне кажется уже не плохо, глаз замылился правда. На макро выглядит крупновато, в реальности на порядок лучше.

[PETERSON 9,493]

Теперь хорошо.

[MuscleHorses 453]

Угол, под которым последний сегмент заходит в рулевую рейку слишком большой. Чрезмерный излом получается, по крайней мере на фото выглядит так.

[Maakc 1,718]

В 09.04.2023 в 12:36, MuscleHorses сказал:

Угол, под которым последний сегмент заходит в рулевую рейку слишком большой. Чрезмерный излом получается, по крайней мере на фото выглядит так.

Согласен. Это скорректирую на этапе работы с рулевой рейкой. С таким углом и левая опора двигателя до конца не встает в подушку.

Edited 10 Apr 2023, 18:28:26 by Maakc

[Maakc 1,718]

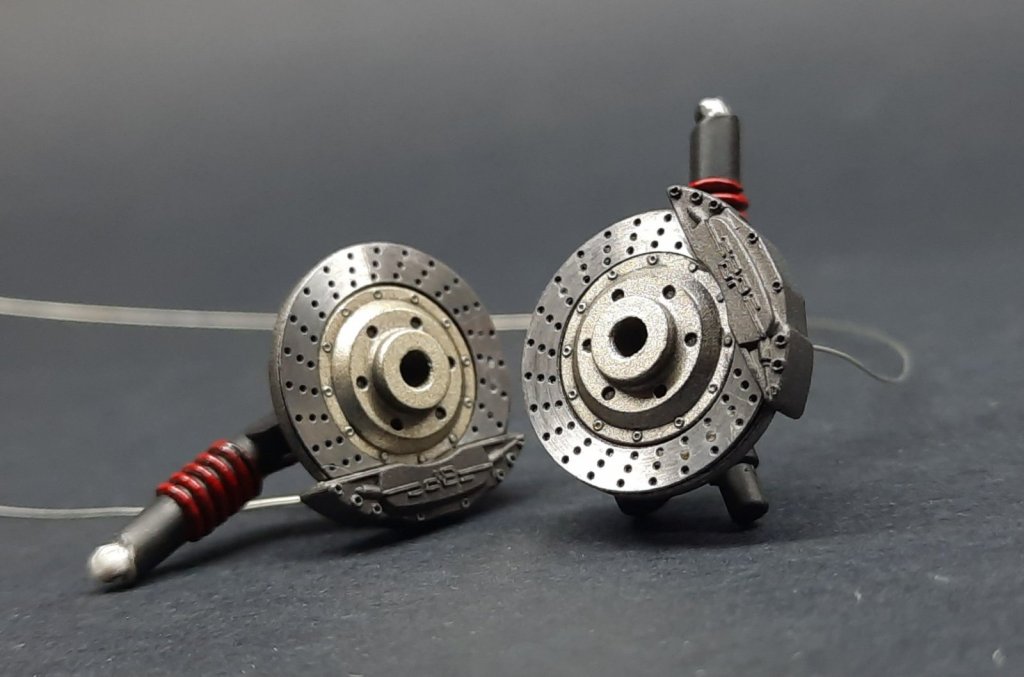

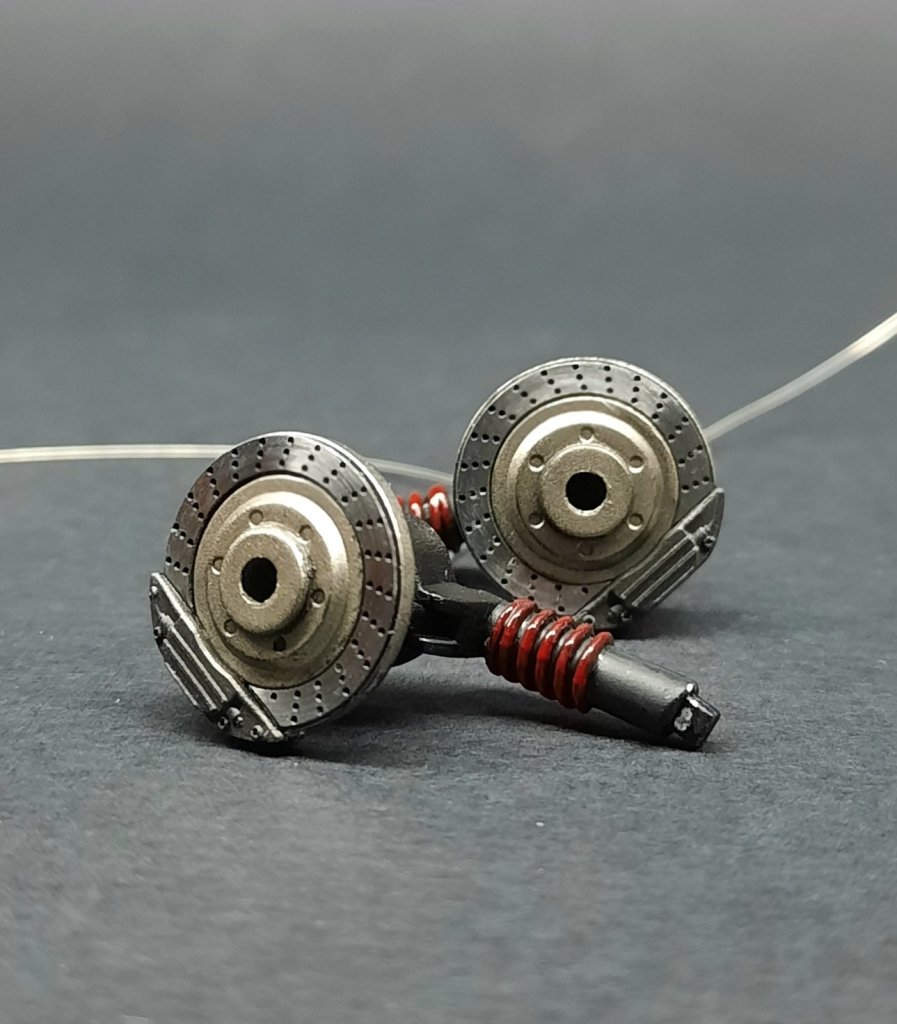

Коллеги, всем привет. В силу отсутствия времени на хобби двигаюсь очень медленно. Немного поработал с мелочью. Покрасил тормоза. Середина акрил х-31 Тамии, поверх него на суппорта Жженый металл от Алклад. После немного сухой кисти. Чуть прошелся шкуркой по травленым накладкам.

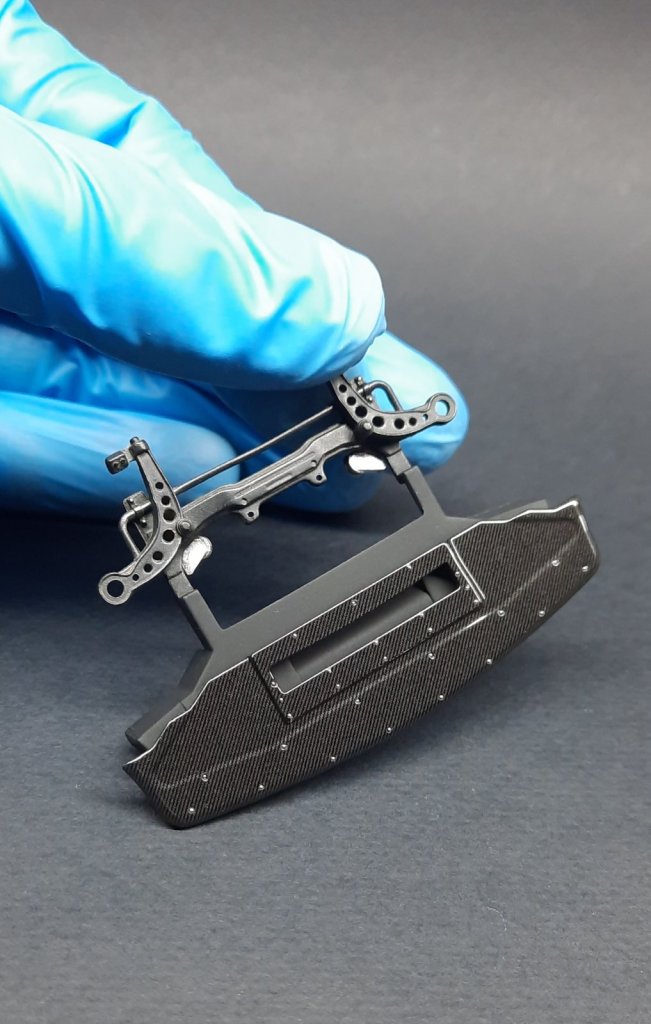

Закончил элементы передней подвески. Здесь матовый акрил и полумат с сухой кистью и смывкой. Нижний сплиттер обтянут карбоновой декалью от ХД и покрыт 2К лаком. Добавил имитацию болтиков.

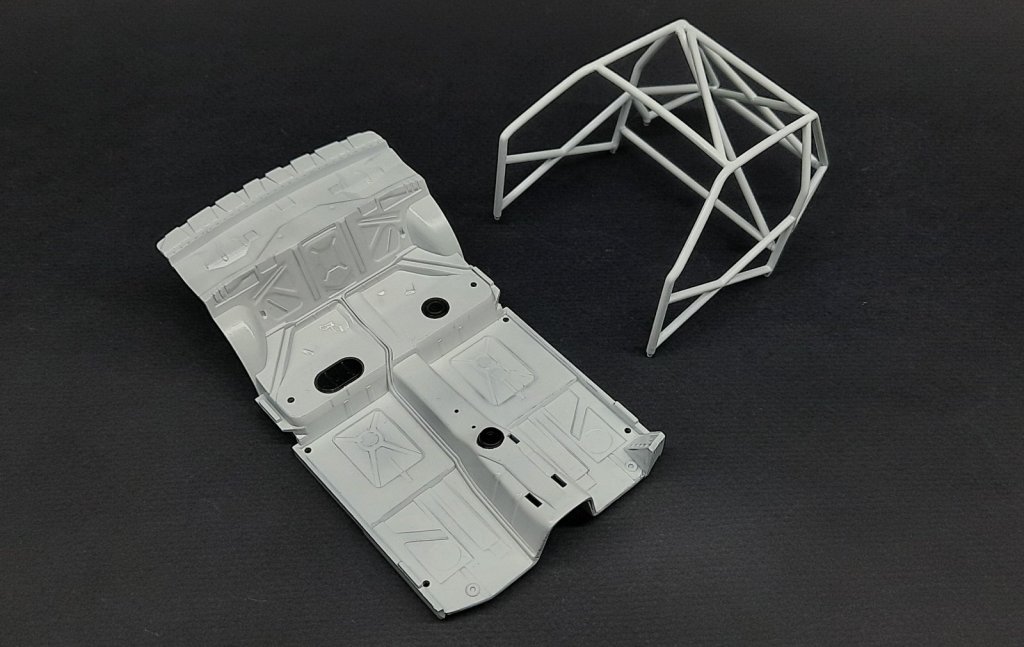

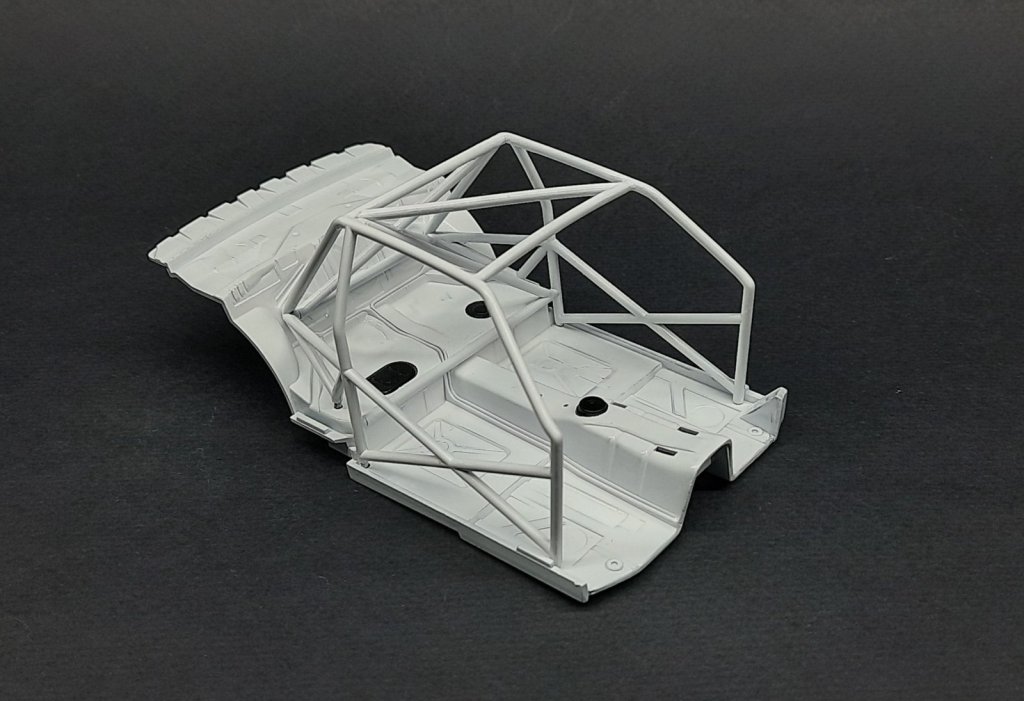

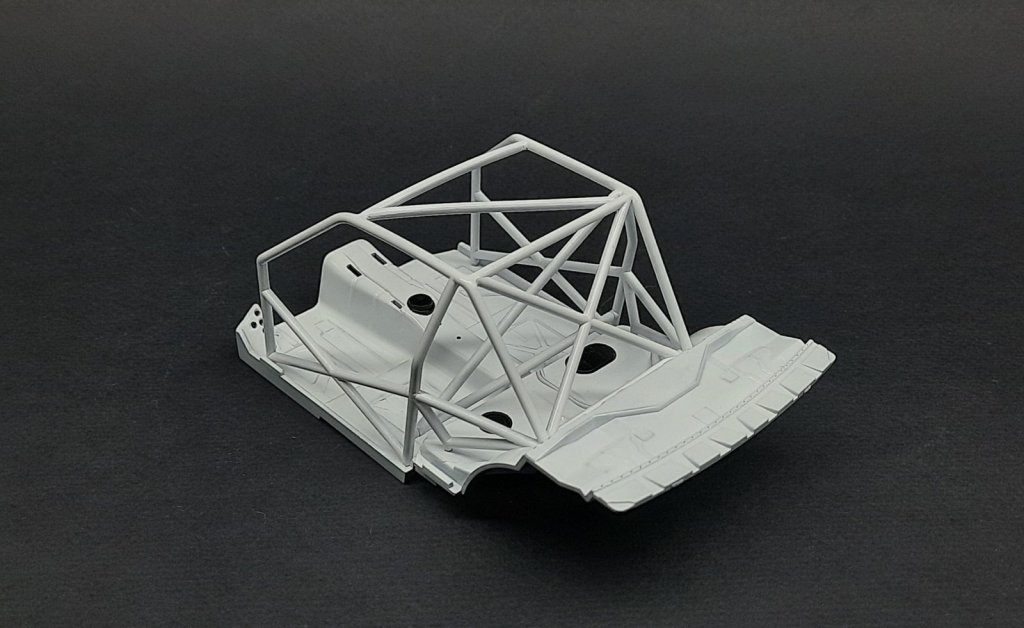

Покрасил LP-2 каркас безопасности и салон. Изобразил легкие следы эксплуатации.

Edited 1 May 2023, 07:08:00 by Maakc

[John Wick 3,942]

1 hour ago, Maakc said:

Чуть прошелся шкуркой по травленым накладкам.

Накладки на тормозной диск чуть меньше, чем пластиковые?

1 hour ago, Maakc said:

Добавил имитацию болтиков.

Можно поподробнее? похоже на металлические болтики от HD или TopStudio.

[Maakc 1,718]

22 минуты назад, John Wick сказал:

Накладки на тормозной диск чуть меньше, чем пластиковые?



Да, Роман, особенно на задних дисках это видно. Родное травло..



22 минуты назад, John Wick сказал:

Можно поподробнее? похоже на металлические болтики от HD или TopStudio.

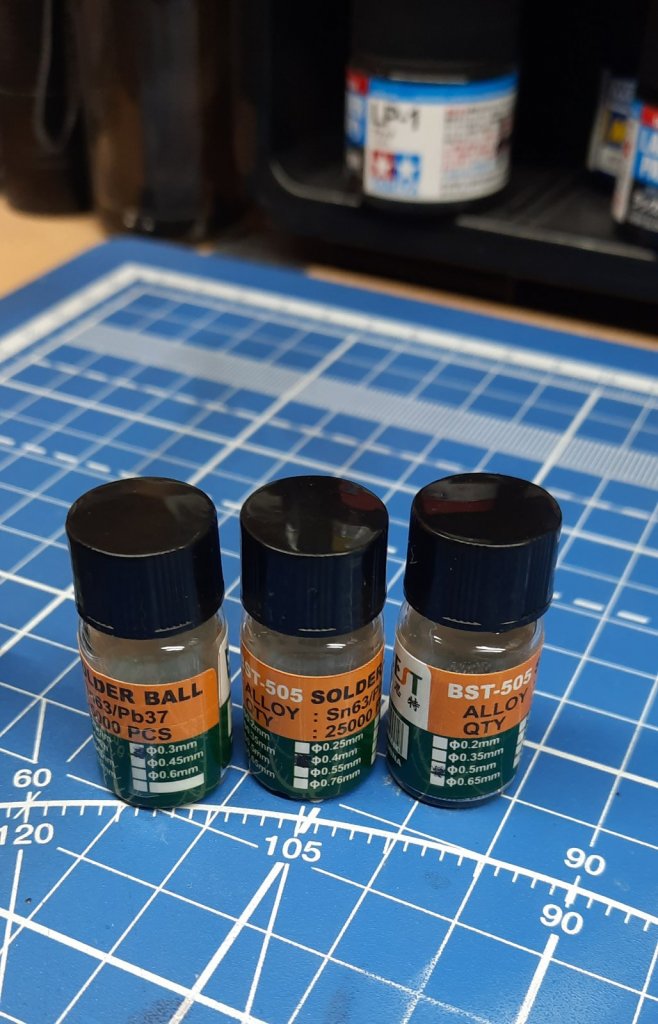

Это все те же шарики с Али, я где-то давал ссылку, у Виктора в теме вроде. Здесь использовал 0,5.

Edited 1 May 2023, 08:48:32 by Maakc

[Maakc 1,718]

Не быстро перешел к покраске. Задул днище, кузов, подкапотное. Серый грунт, белый и LP-2. Укрывистость у последней так себе, но за отсутствием лучшего, пользую, что есть. Далее декали и потом лак.

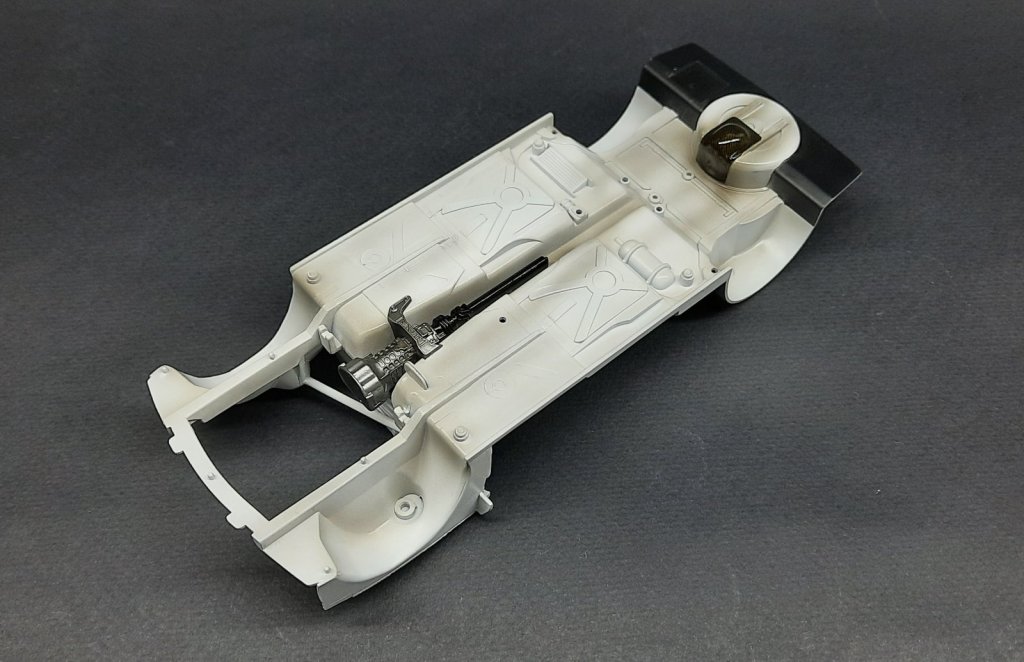

Вместе с этим занимаюсь днищем. Основные цвета нанес. Немного смоука. После покраски всех мелочей будет смывка и сухая кисть. Возможно добавлю что-то типа шлангов. "Горб" на коробе запаски обтянул карбоном, сверху дунул желтым клиром и смоуком. Правда не знаю что это за штуковина.

Если у кого есть фото днища, задней подвески, поделитесь, буду благодарен. Те что есть у меня не очень информативны.



Взялся за покраску деталей подкапотного

Edited 6 May 2023, 17:23:58 by Maakc

[Makinen_SWRT 728]

Макс, отлично выходит, аккуратно. Вот есть такие фото


[Maakc 1,718]

4 часа назад, Makinen_SWRT сказал:

Макс, отлично выходит, аккуратно. Вот есть такие фото

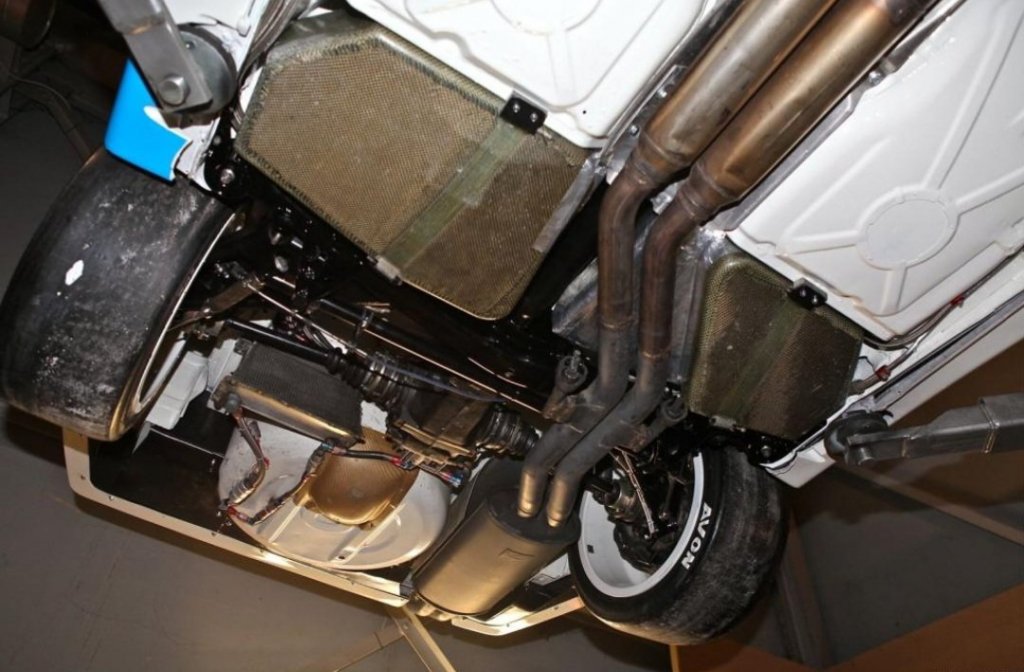

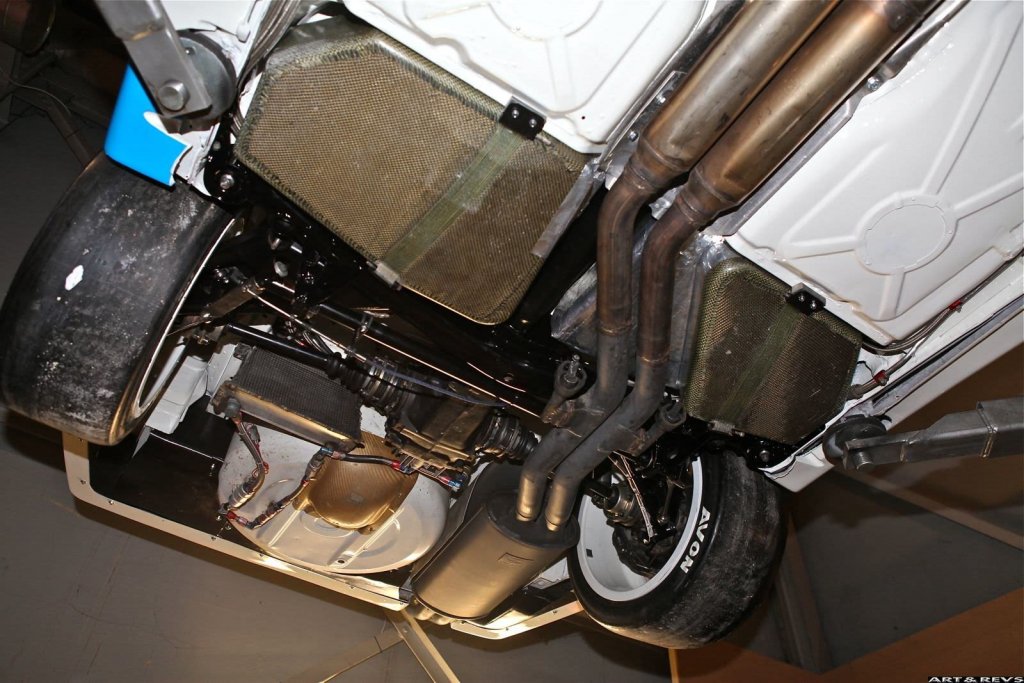

Илья, спасибо! Эти фото у меня тоже есть и мне думается, что это фото днища  восстановленной в современности машины. Я не могу найти фотографии где огнетушитель и отсутствие баков. Типа этих, но в нормальном качестве:

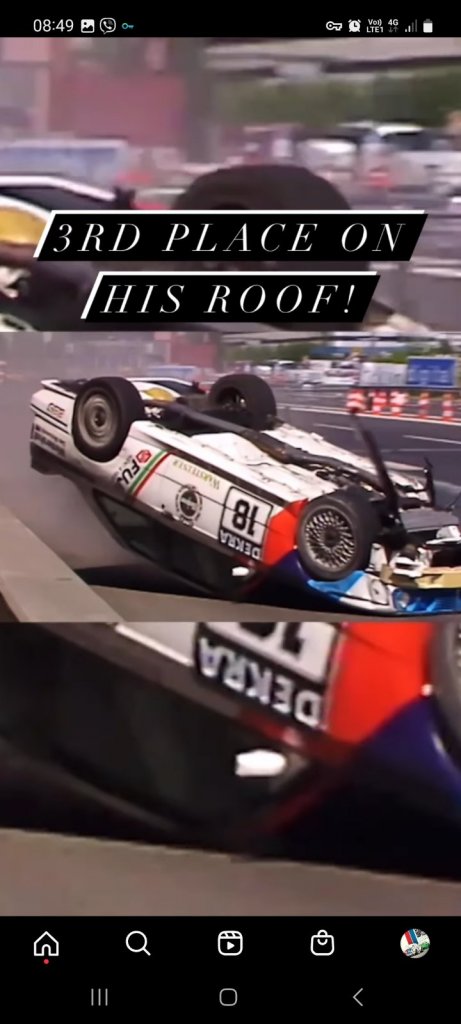

[Makinen_SWRT 728]

Сам отталкивался от фото выше, действительно не встречал в интернете хороших фотографий днища в таком исполнении, так что интересно будет посмотреть как ты днище доработаешь.

[PETERSON 9,493]

В 06.05.2023 в 20:21, Maakc сказал:

Если у кого есть фото днища, задней подвески, поделитесь, буду благодарен.

https://disk.yandex.ru/d/G_7azY5MZ_8SFA

[Maakc 1,718]

7 часов назад, PETERSON сказал:

https://disk.yandex.ru/d/G_7azY5MZ_8SFA

Миша, спасибо!

Блин. Теперь у меня затык. Aoshima/Beemax дает на днище имитацию радиатора. Я исходил из того что это масляное охлаждение редуктора. Но на твоих фото радиатора не увидел, да и контуры к редуктору не подходят. Как например здесь:

Миша, есть мысли? Я ошибся в тех.части и этот радиатор на модели для охлаждения чего-то еще?

Edited 10 May 2023, 06:22:46 by Maakc

[PETERSON 9,493]

4 часа назад, Maakc сказал:

Я исходил из того что это масляное охлаждение редуктора. Но на твоих фото радиатора не увидел

Всё верно, для охлаждения масла в заднем редукторе. У меня фотографии автомобиля из музея. Возможно, там какие-то детали уже отсутствовали, а редуктор, например, заменили.

[Maakc 1,718]

44 минуты назад, PETERSON сказал:

Всё верно, для охлаждения масла в заднем редукторе. У меня фотографии автомобиля из музея. Возможно, там какие-то детали уже отсутствовали, а редуктор, например, заменили.

Возможно и так. В любом случае образ больше собирательный получается т.к. фото конкретно этого автомобиля с конкретным номером найти очень сложно.
