Пришло время немного обновиться. Прогресс вялый, но сделаны важные вещи.

Деталировку решено дополнить, т.к. бардачек будет съемным. Добавил кронштейны на раму под катушку зажигания, топливный насос и клапан.

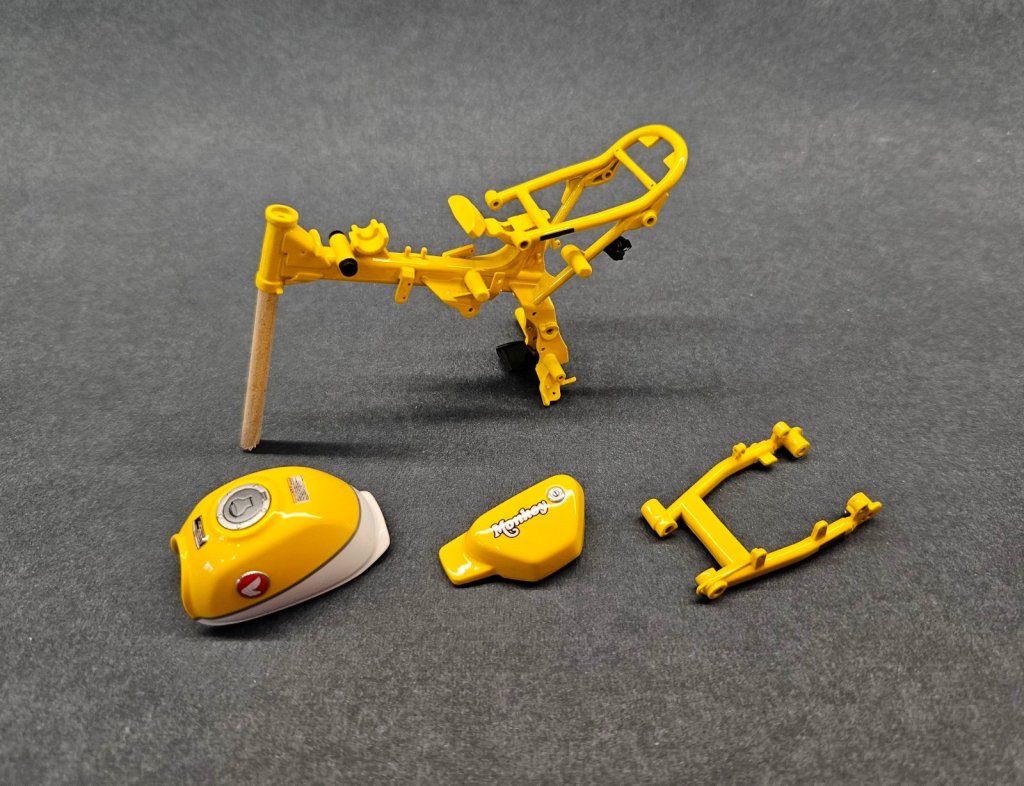

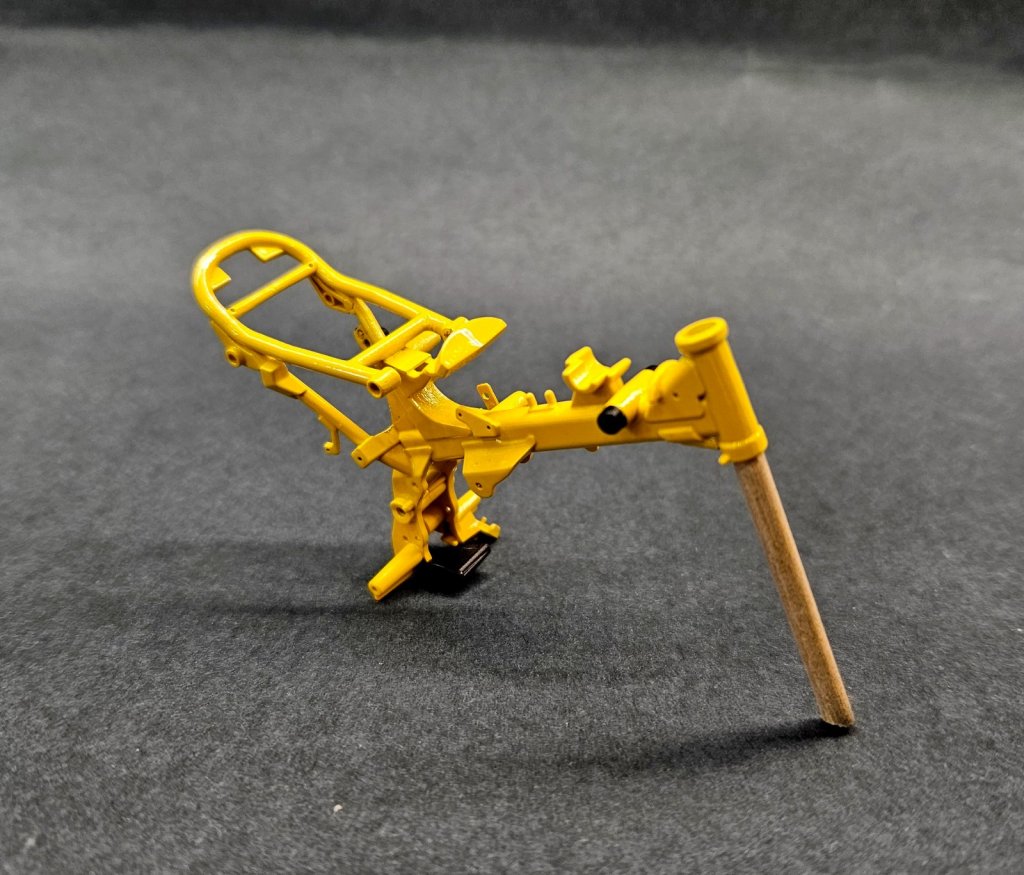

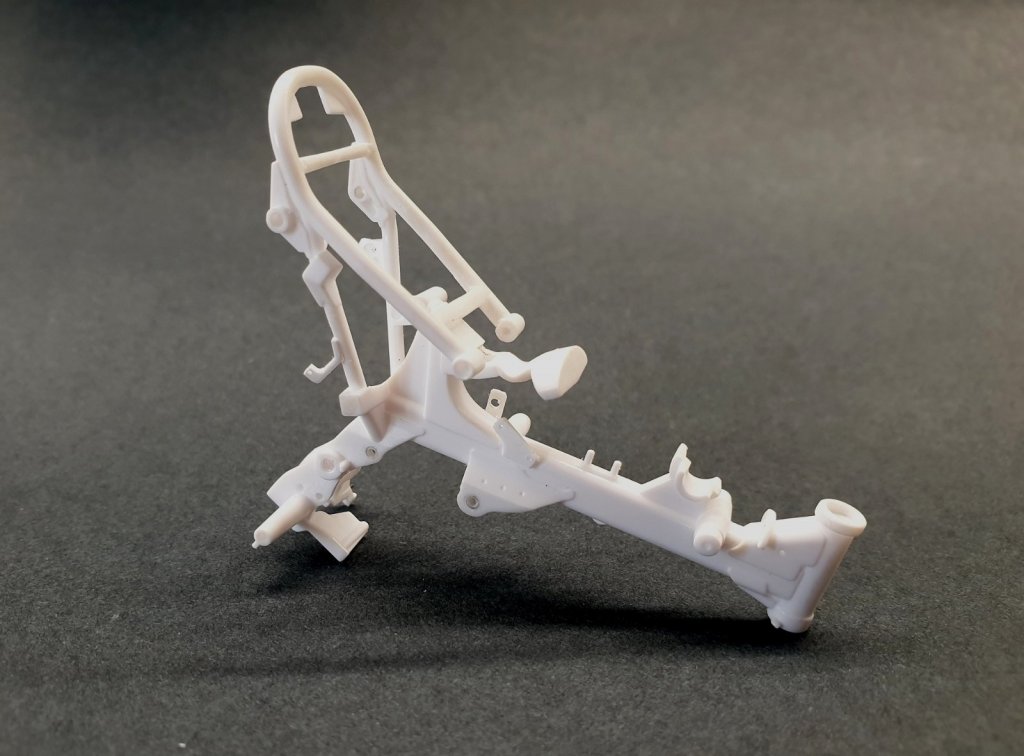

Подготовка рамы, бака, бардачка, маятника завершены, настало время красить. Выбрал желтый цвет, ярко и веселенько.

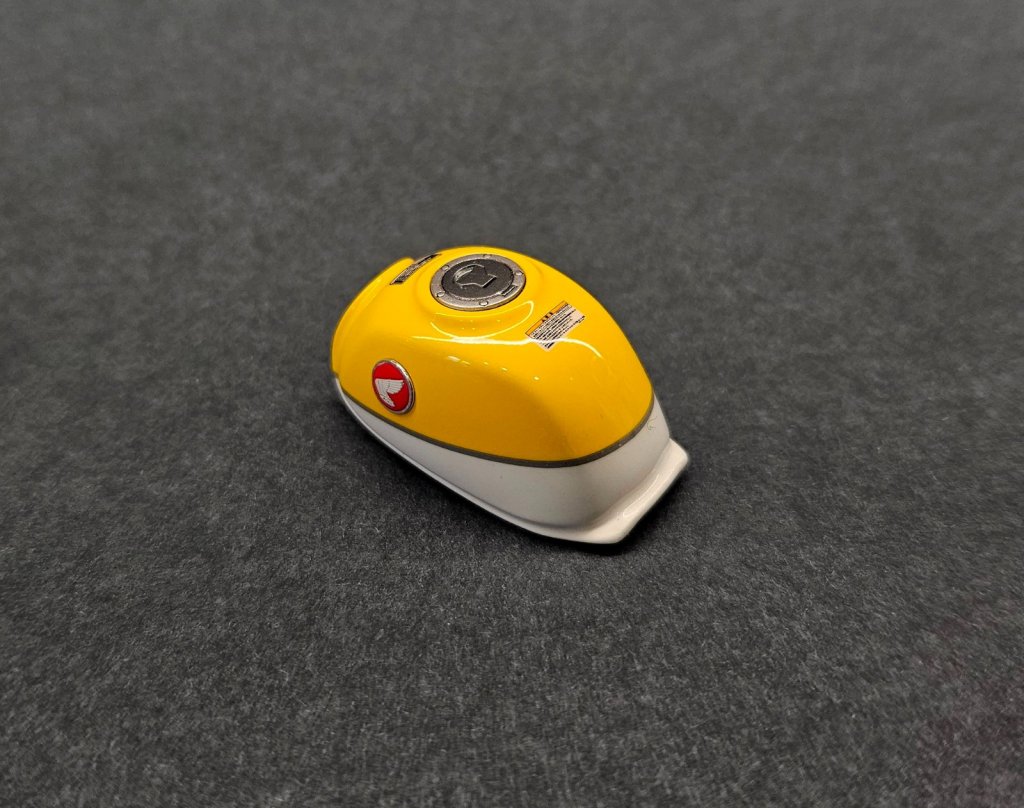

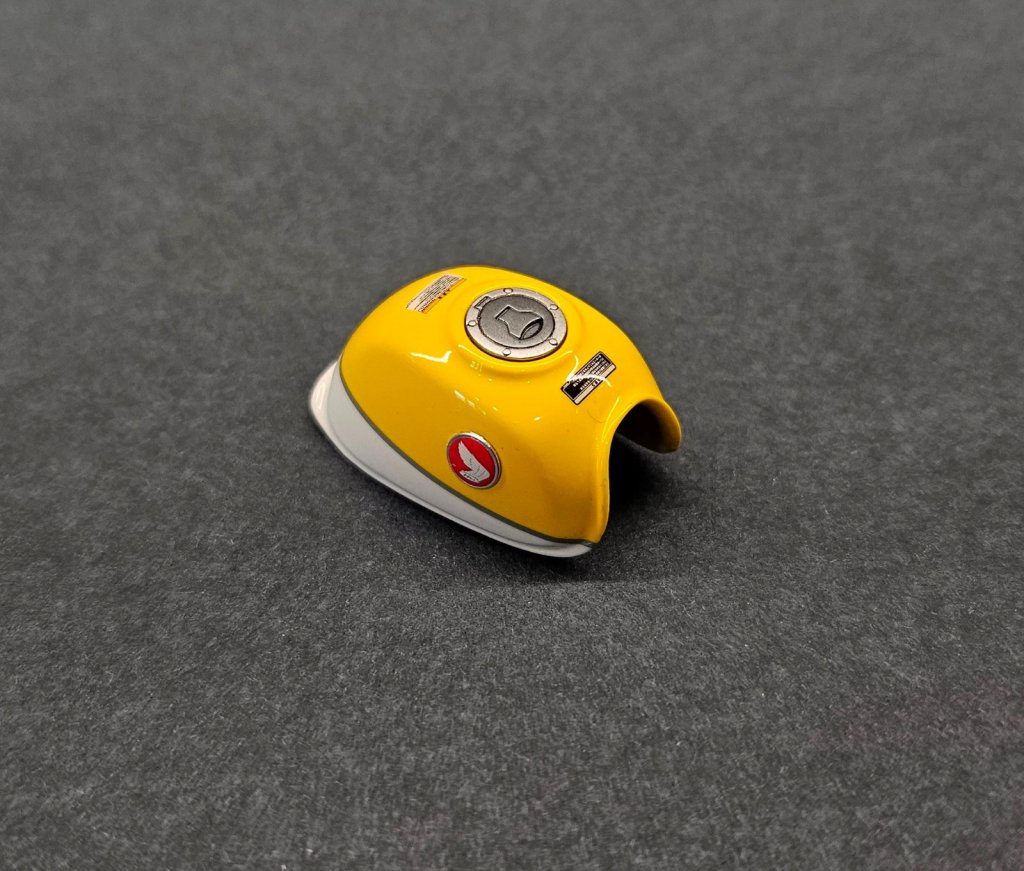

Бак сразу подсобрал, декали, лючек, эмблемы установлены на свои места

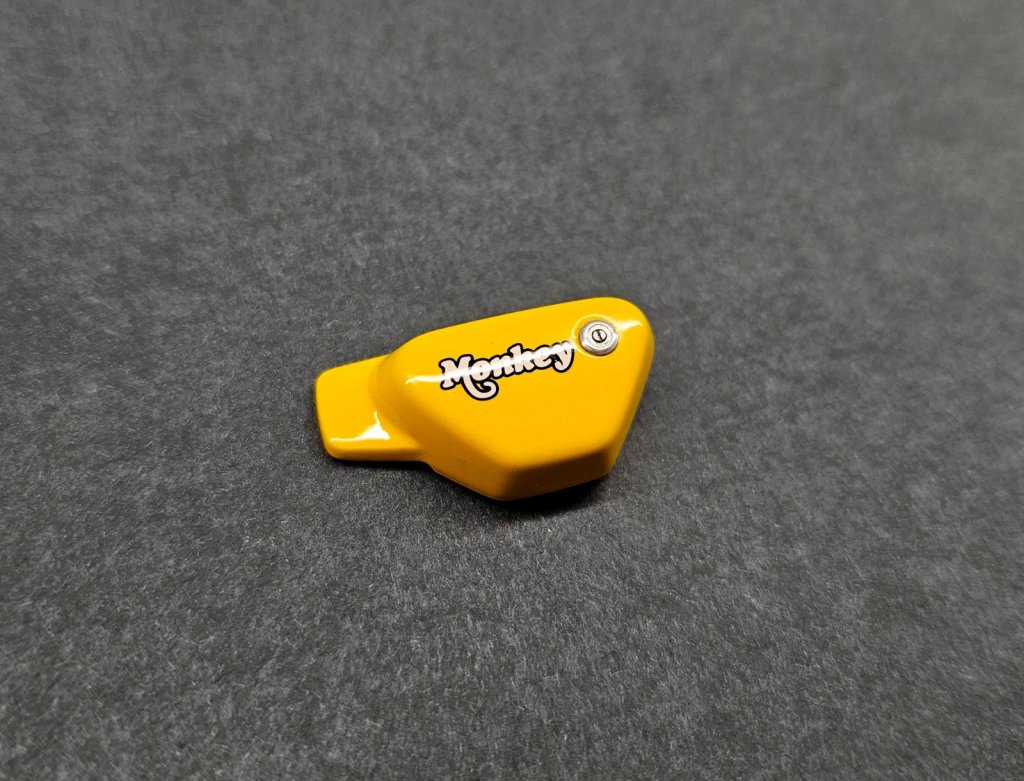

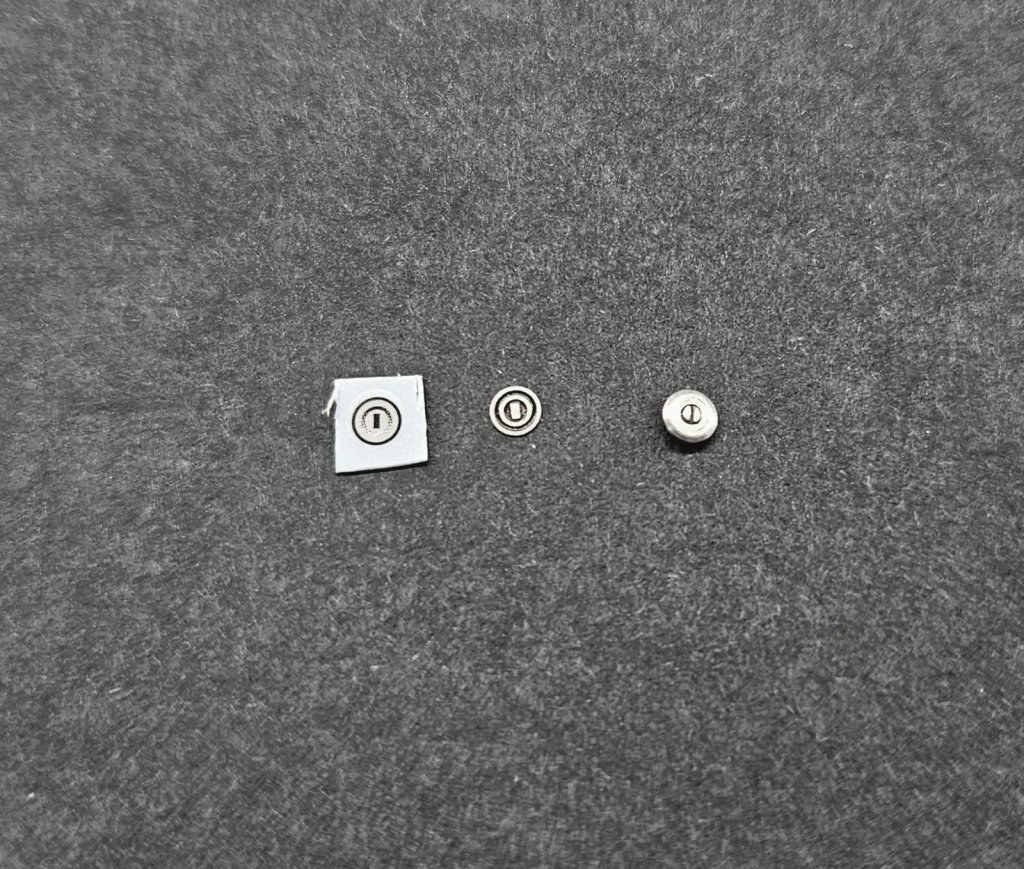

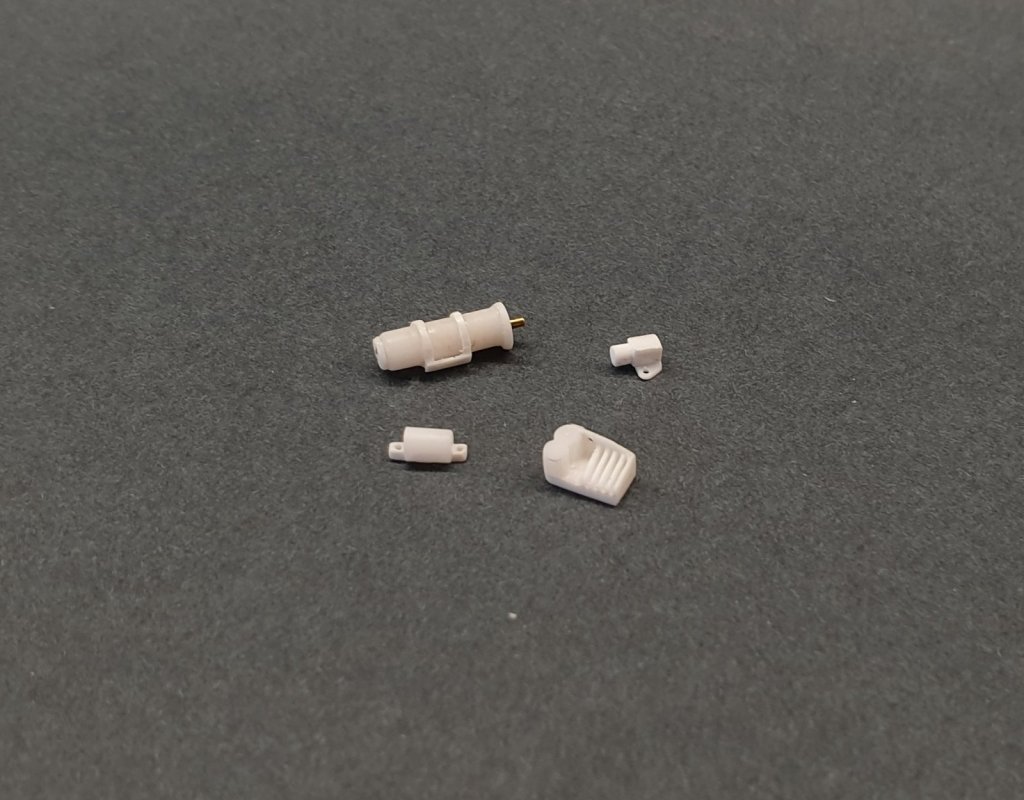

Замок бардачка Тамия предлагает делать декалью, фототравление предлагает свою версию, но выглядит плоско. Пришлось точить свою личинку, наиболее близко повторяющую прототип.

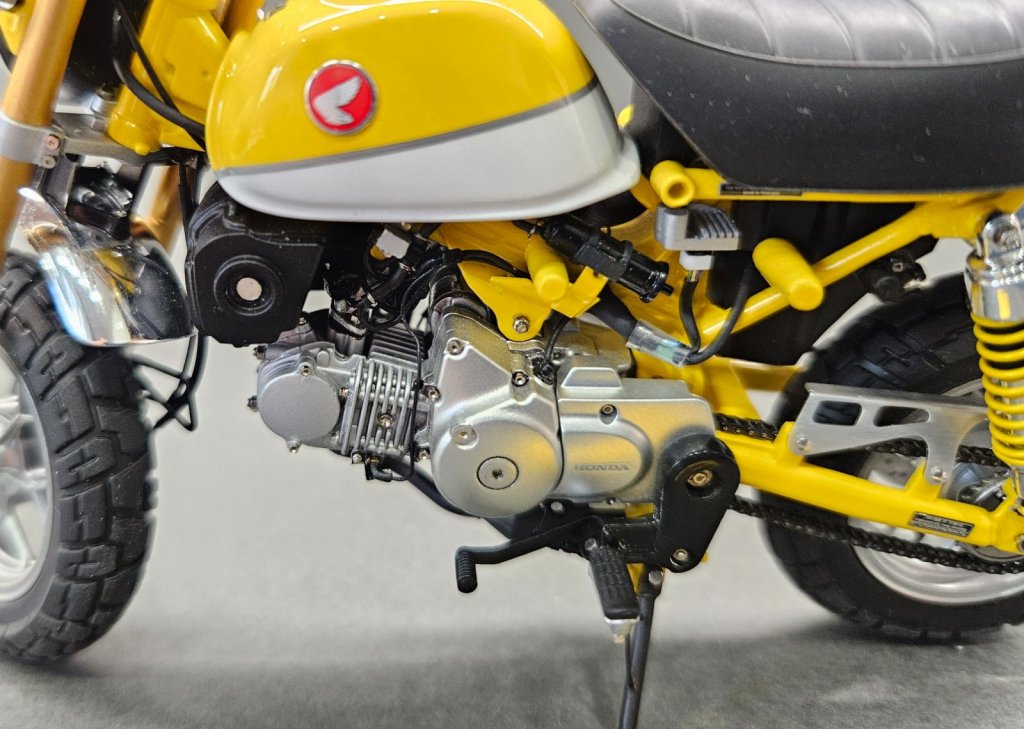

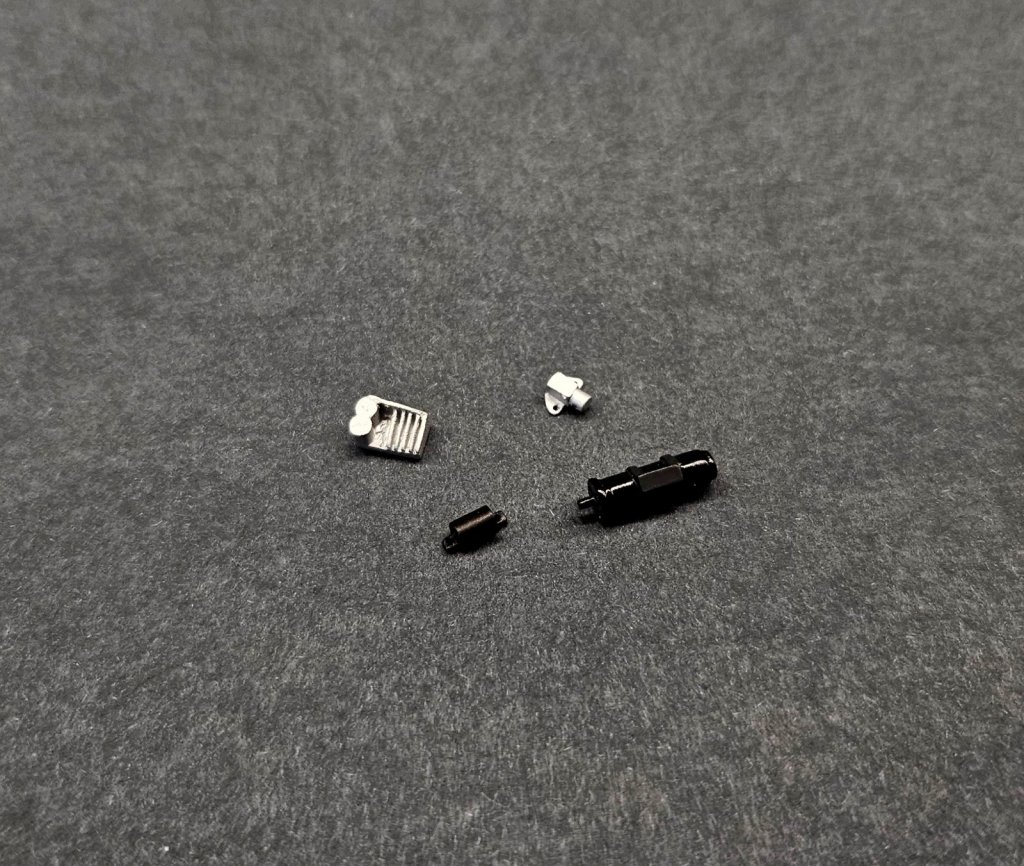

Возвращаясь к мелочевке, изготовил и покрасил те самые катушку, насос, клапан и электронный блок. Можно ставить и опутывать проводами-шлангами.







На этом пока все..

[PETERSON 8,237]

Волшебно! Но русский язык коверкать не стоит. Крючок, бачок, бардачок, лючок пишутся через "о".

58 минут назад, Silent123 сказал:

бардачек



58 минут назад, Silent123 сказал:

лючек



[Николай_ 3,686]

Жы-шы ваще нипишы!

Edited 13 Jul 2023, 02:23:15 by Николай_

[Николай_ 3,686]

[Silent123 2,760]

Немножко накопилось картинок, можно и показать. Бездействовал больше месяца по уважительным причинам, соскучился по моделизму.

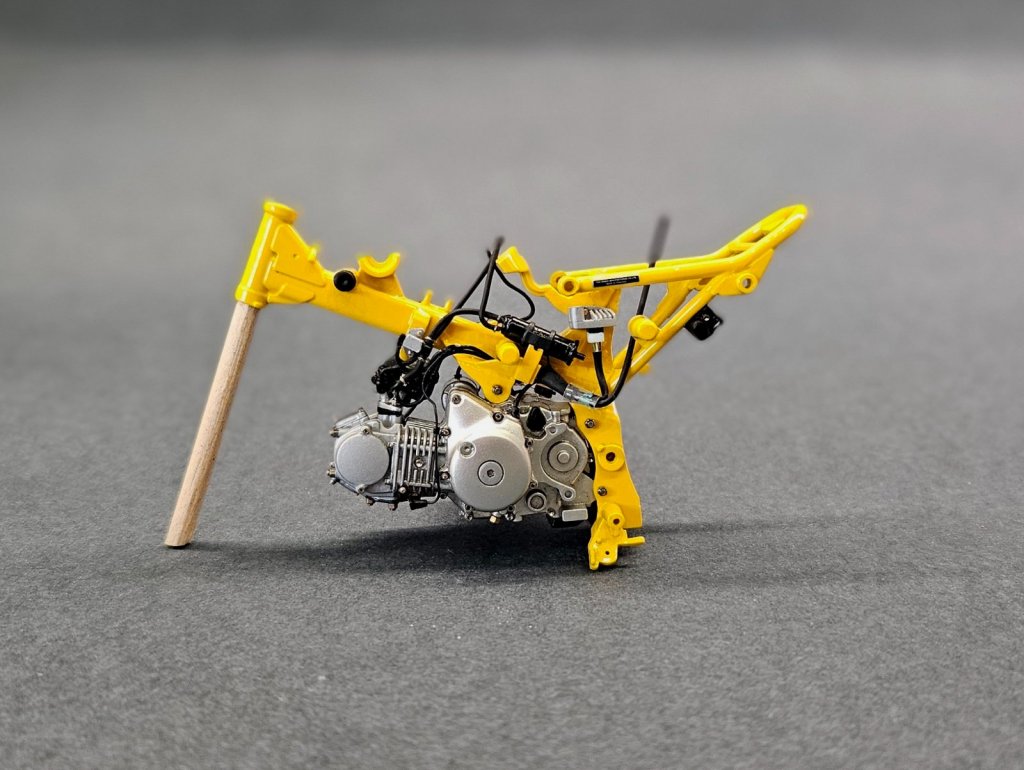

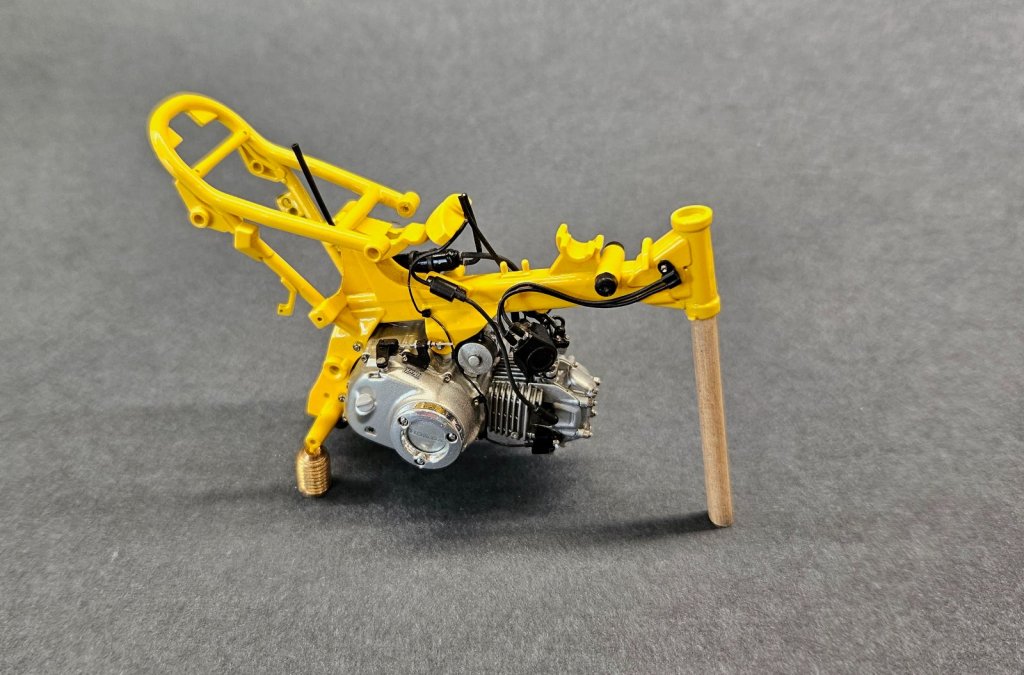

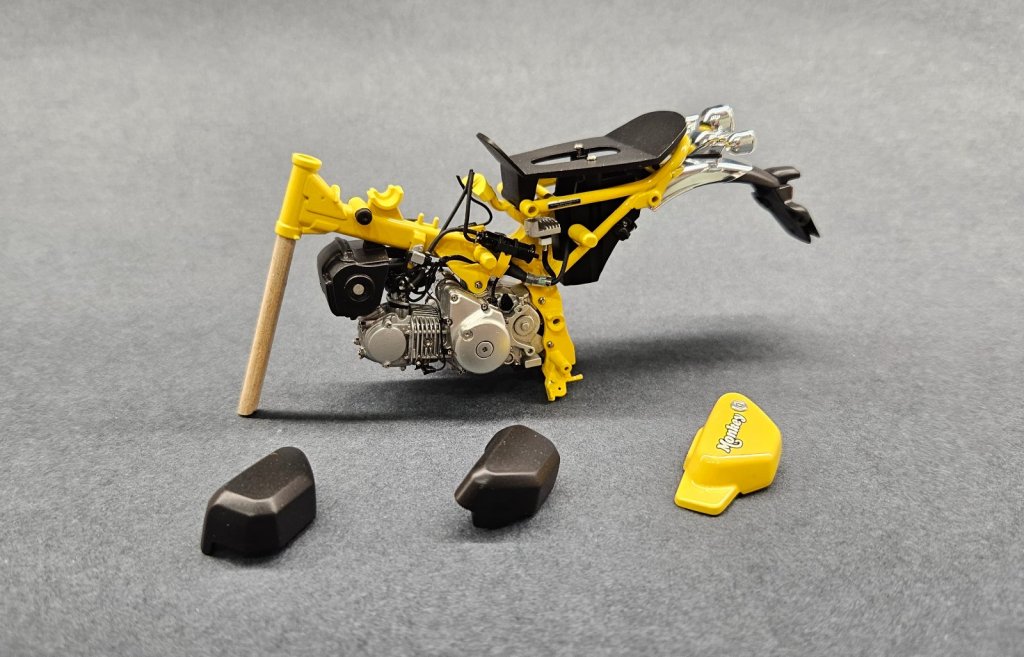

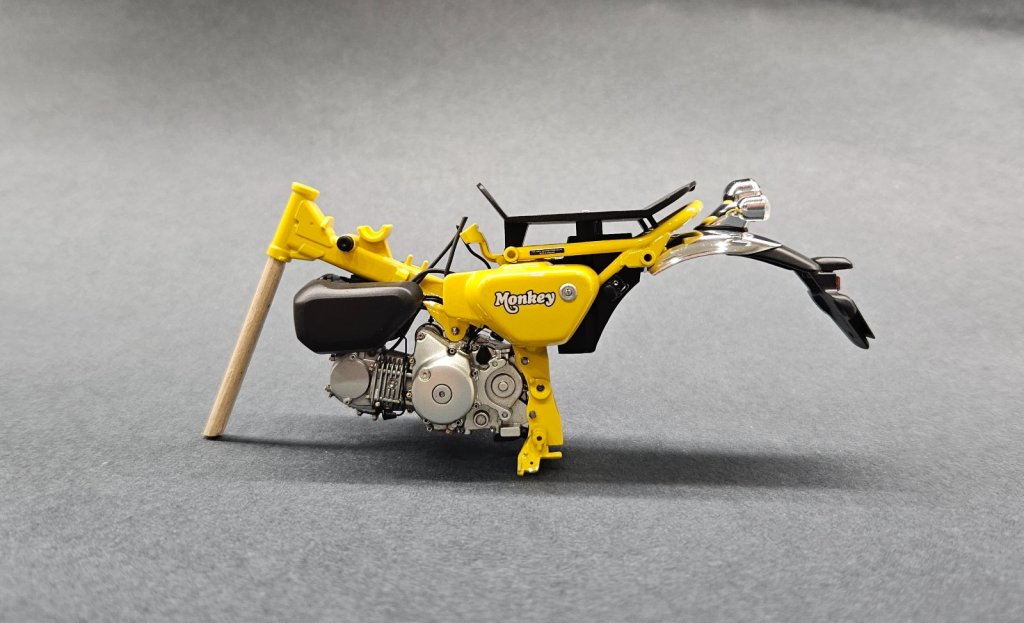

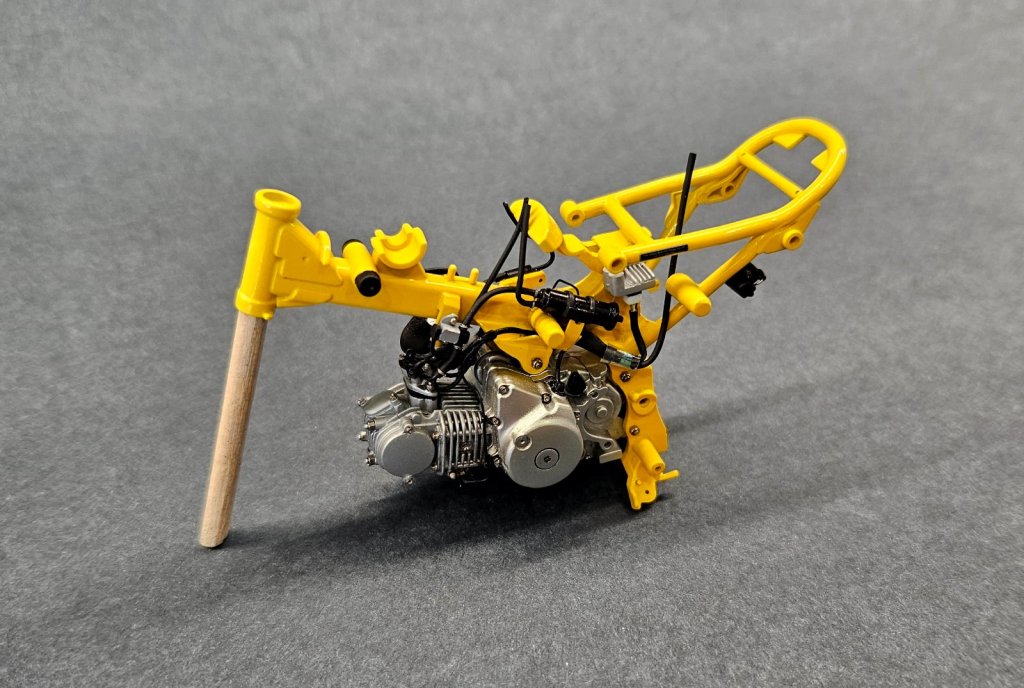

Раму, двигатель, мелочевку показал в прошлый раз, теперь нужно было все это смонтировать и густо обмотать проводами и трубками, приблизительно повторяющими прототип.

Сделал конечно не досканально точно, но основные линии изобразил.

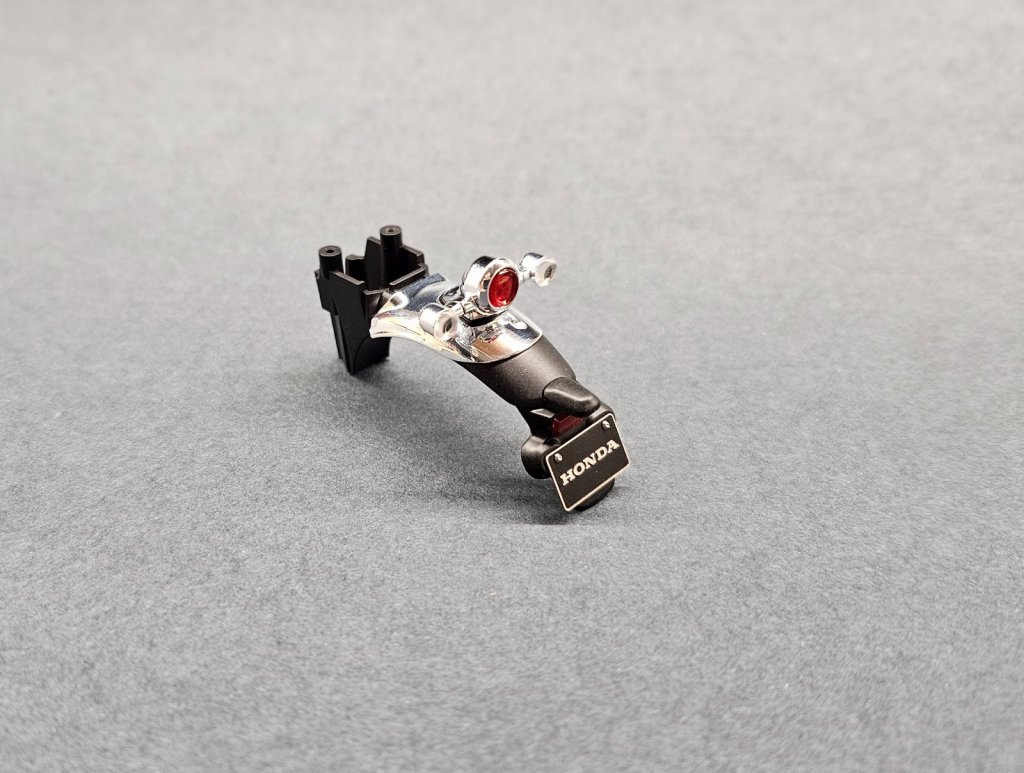

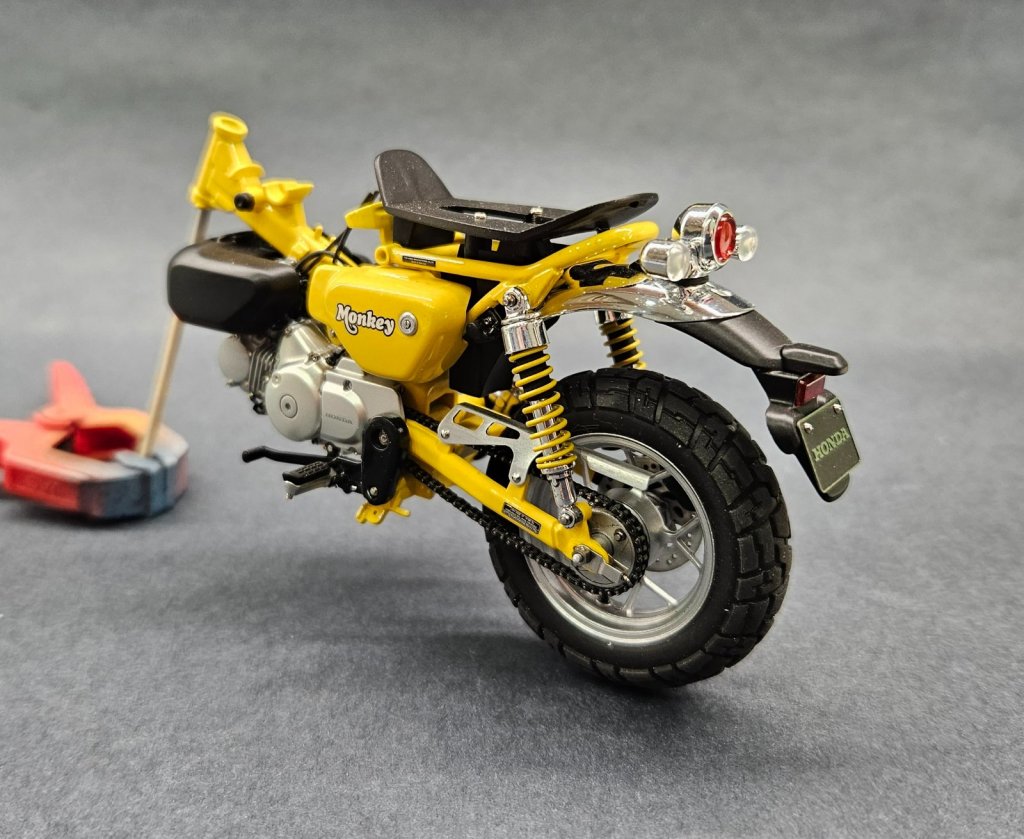

Подсобрал "хвост" в виде заднего крыла и навески



Смонтировал на раму. Установил воздушный фильтр.



Понимая что вся красота проводки пропадает под кожухами воздушного фильтра и бардачка, оперативно интегрировал в нужные места магнитики. Пусть и без кожухов фильтр не похож на прототип, зато есть элемент интерактивности, можно снять и посмотреть.





Проектик движется медленно, но не заброшен.

[PETERSON 8,237]

Потрясающе!

[Николай_ 3,686]

Атмазенг!



[NikoFF 114]

Выглядит очень здорово и натурально!

[Silent123 2,760]

Всем привет! Подоспели новые материалы для обновления.

Продолжил работу с задней частью "мопеда".

Отчасти вернемся назад. Задний маятник уже упоминался окрашенным. Расскажу теперь о доработках.

Из набора маятник выглядит как показано на фото. Планировалось заменить натяжители цепи на травленые из набора допов и немного передалать держатель тормозного шланга.

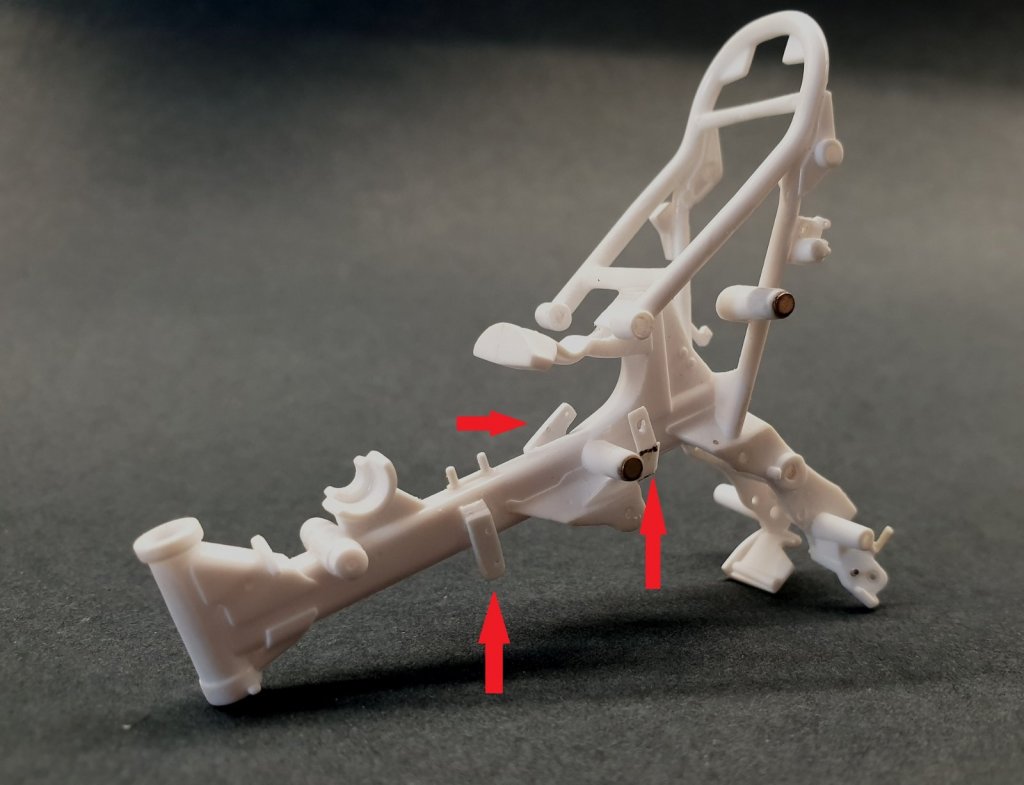

Доработано было как показано на фото, но, к сожалению, сделал одно упущение. Стрелкой показаны толстые отливки. В идеале их нужно было срезать и с делать имитацию более тонких втулок осей, но осознал это у после покраски маятника. Пусть остается.

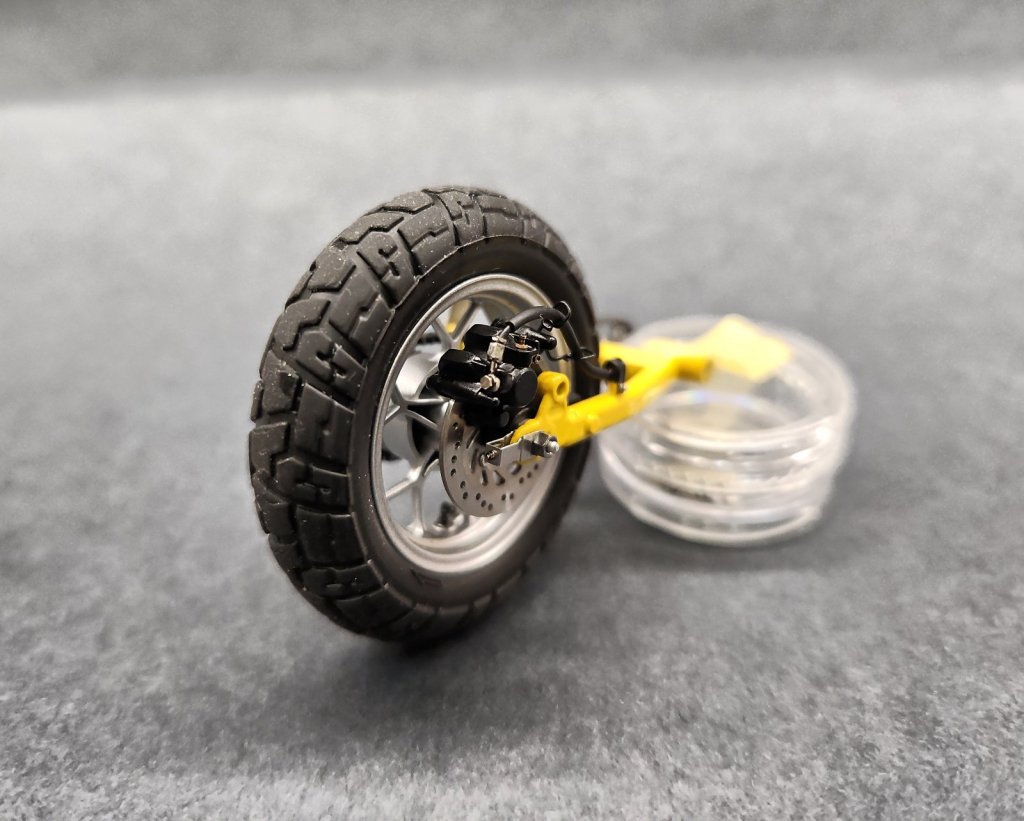

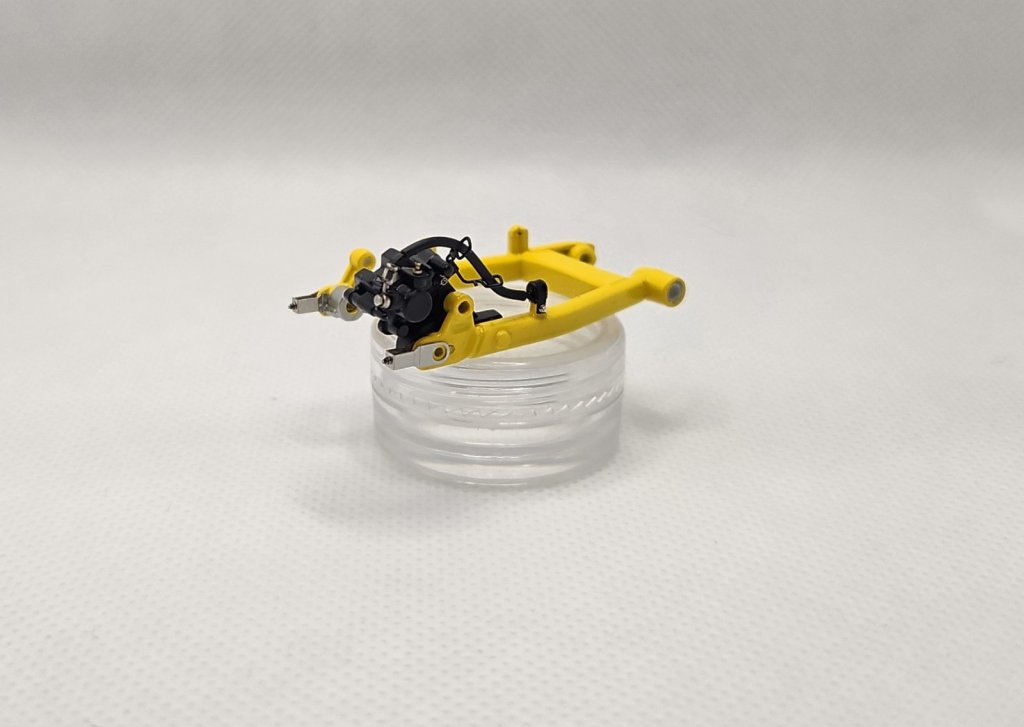

Как я говорил в первых постах, планирую максимально добавить болтиков и разных фитингов. На фото представлена доработка заднего тормозного суппорта. Старался сделать похоже на фото прототипа. Для зрелищности штуцеры оставил блестящими. Поддержка шланга сделана из провоки и кусочка латуни.



Далее перешел к крупным деталям из фототравления из набора допов.

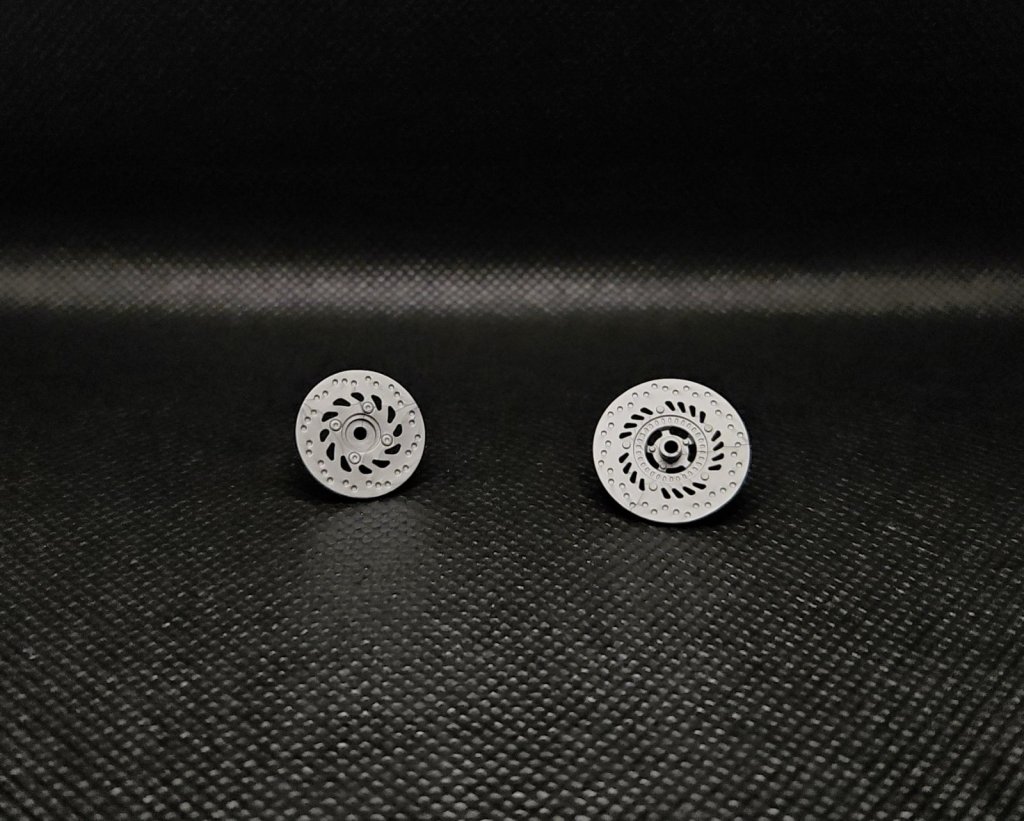

Китовые тормозные диски выглядят как показано на фото ниже.

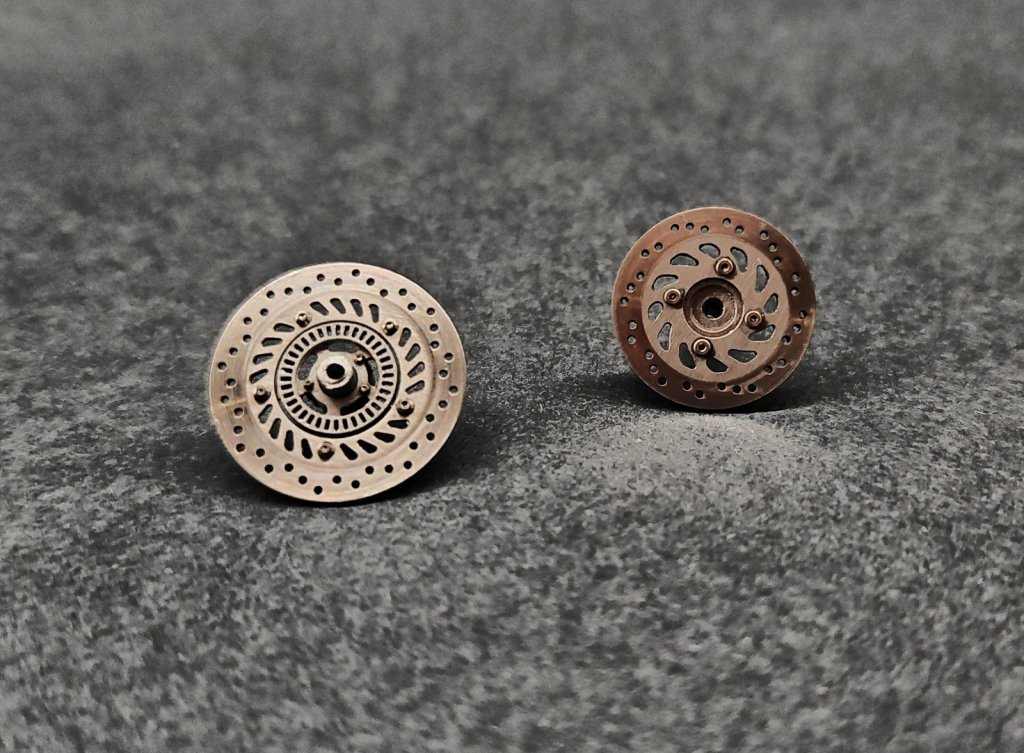

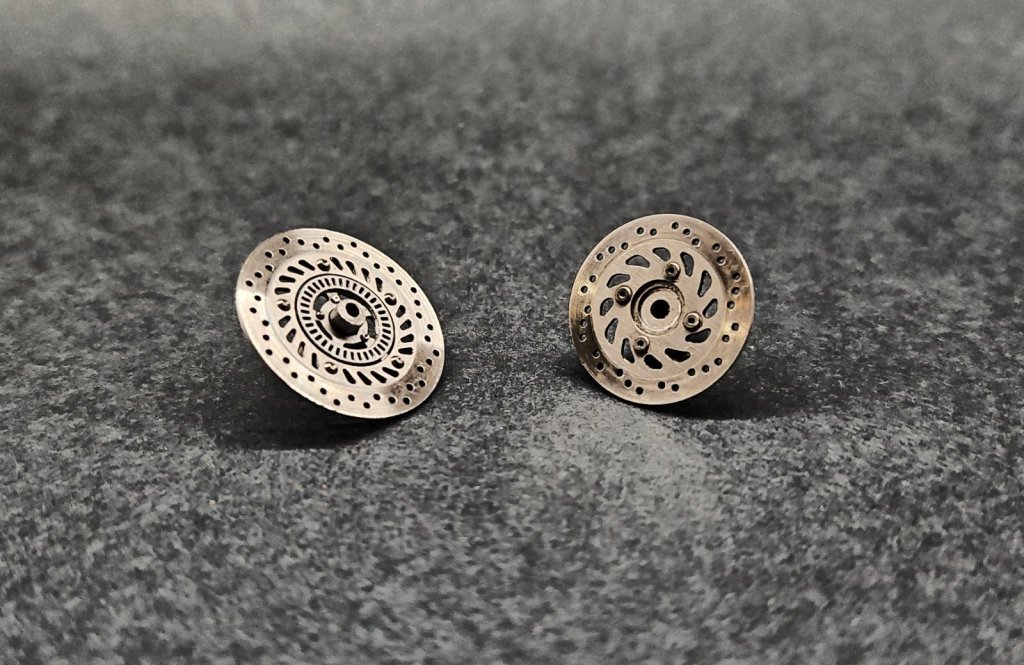

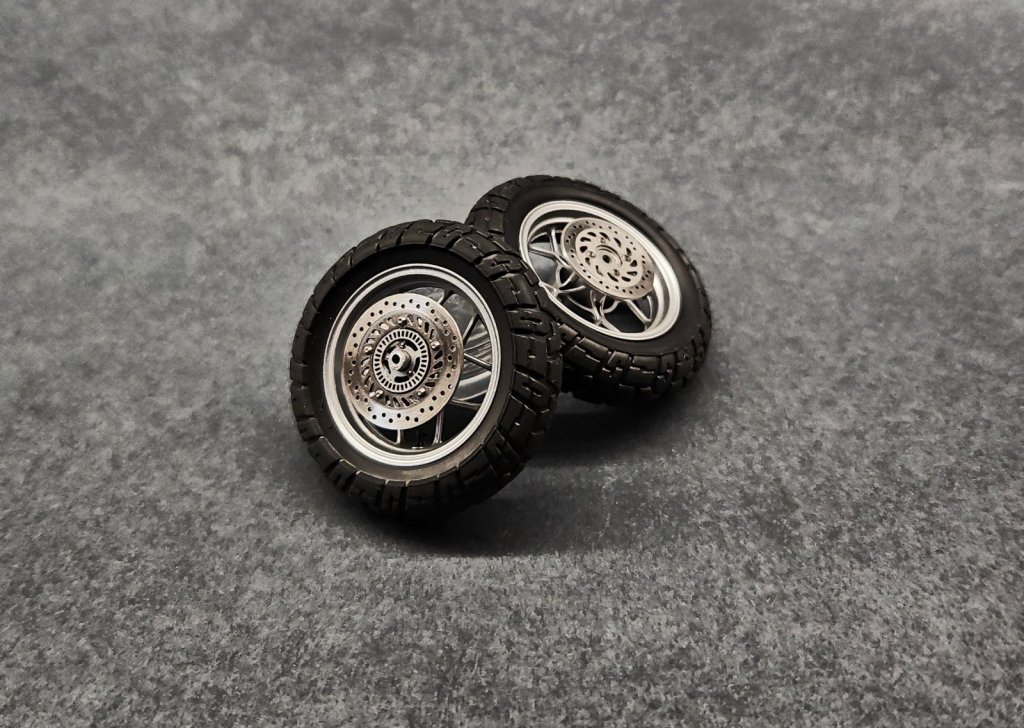

Заменил их на сборку из фототравления. Многие детали представляют из себя бутерброд из нескольких пластин. При сборке детали опаяны по периметру и зашлифованы. как оказалось вполне себе не сложно. После сборки сделал имитацию рабочей поверхности. Получилось вполне реалистично.







Фотография установленных тормозных дисков на колеса. Их покрасил в серебро, резину немного шлифанул, чтобы убрать шов и немного матировать протектор.

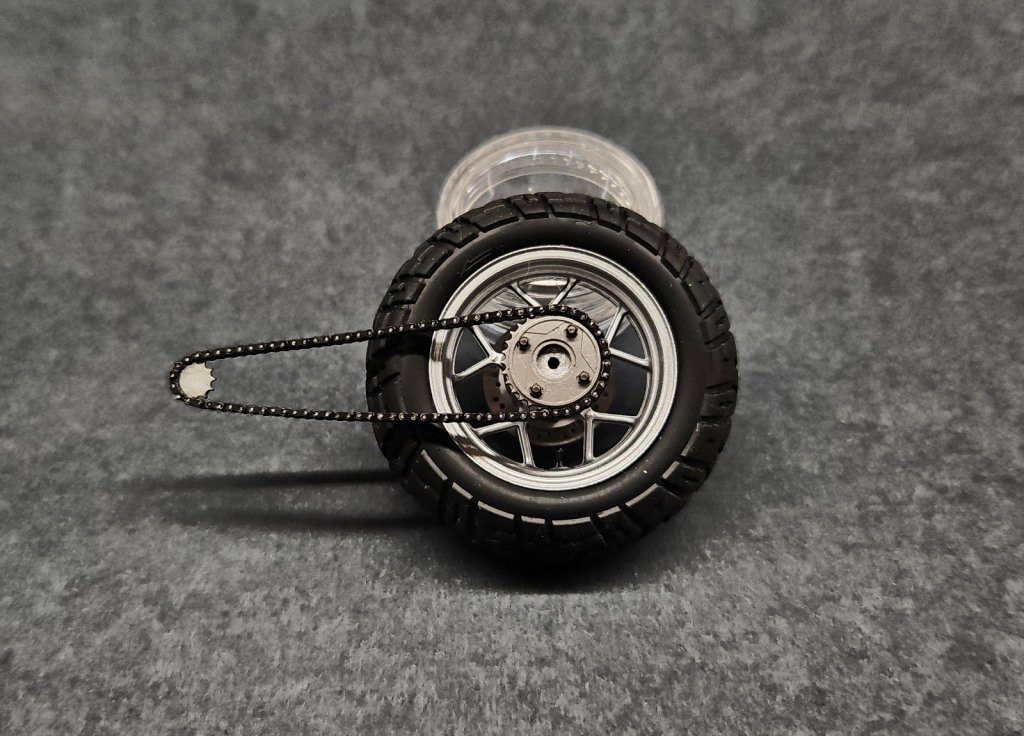

После тормозов занялся цепью. Фото промежуточные не удались, покажу готовый результат. Восторга от процесса не получил, ушло часов пять на сборку. Результат тоже не сверх радует. Металлическую цепь покрасил черным. Рабочие поверхности роликов металлические. Может быть на дальнейших фото будет видно.

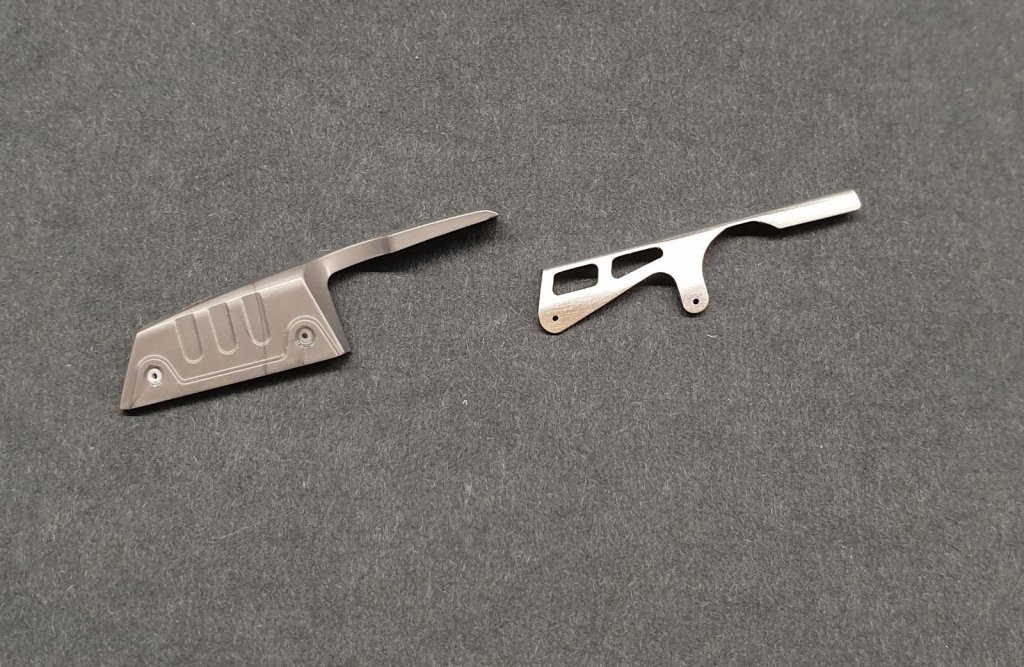

А теперь кое-что "от автора". Решил поставить ТЮНИНГ - щиток цепи от Takegawa. В жизни он выглядит как на фото.

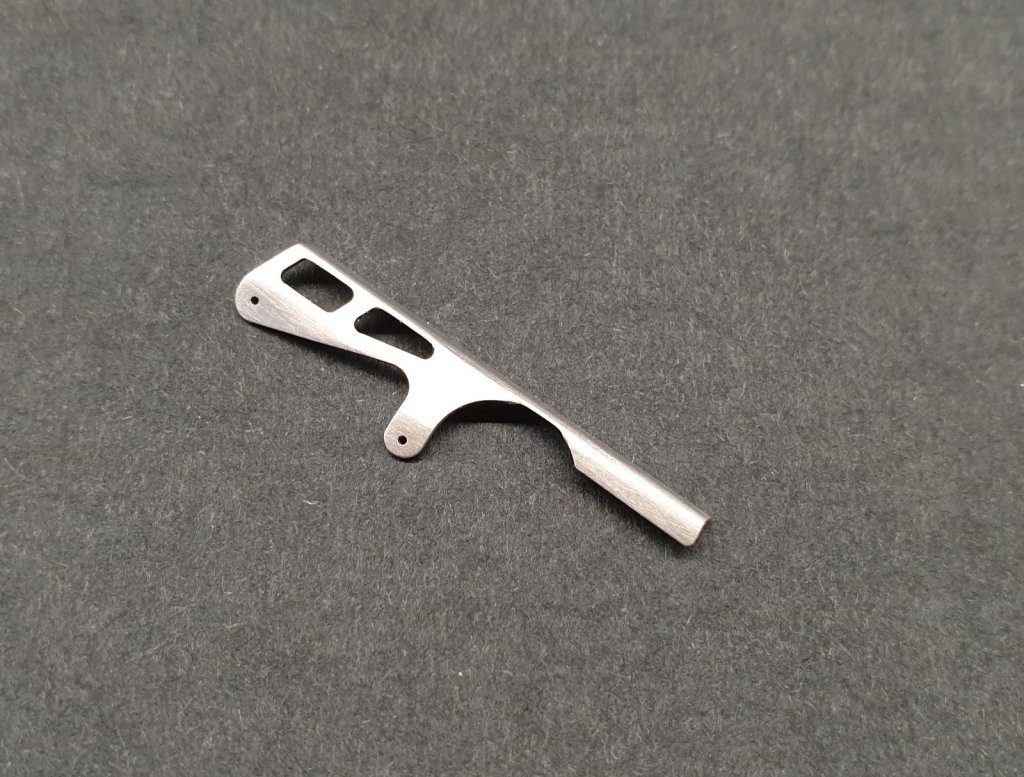

Набор допов подобную деталь не предлагает. Пришлось выточить из алюминия.



Так выглид в сравнении с обычным из набора.



При установки на мопед, щиток смотрится излишне задранным. На фото пример прототипа.



У меня получилось вполне похоже.

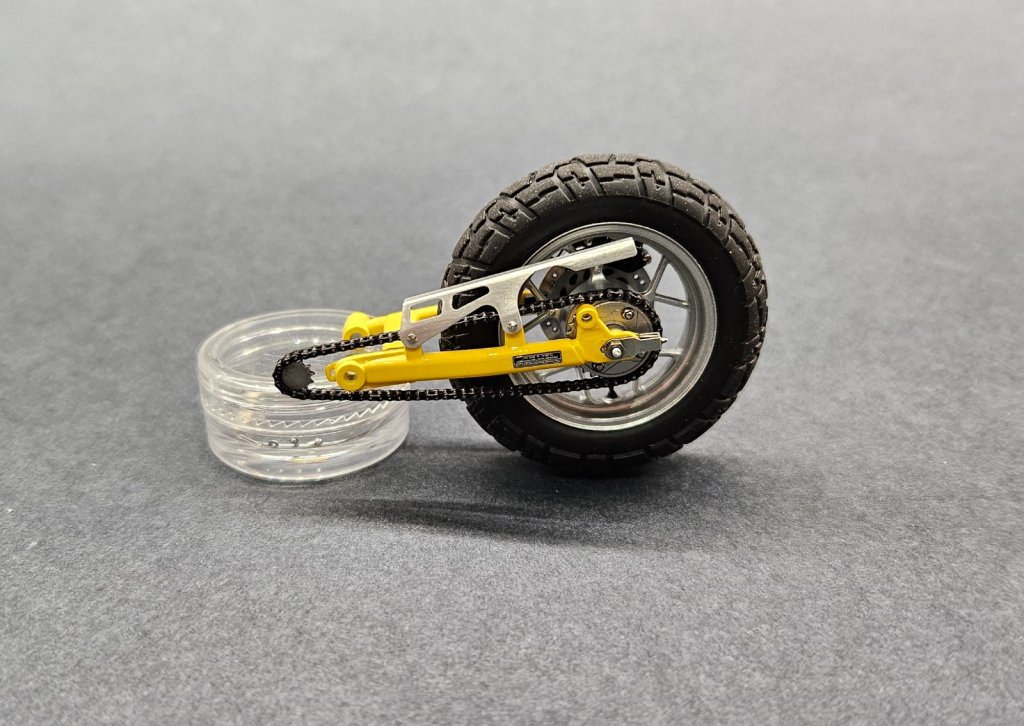

Для полноты картины вид на сборку маятника и заднего колеса с правой стороны. (пыль на резине -рабочие моменты). Никаких винтов под крест на видных местах.



И фото как данный узел выглядит на прототипе.

[Николай_ 3,686]

Овесоме!

[PETERSON 8,237]

Волшебно!

[Maakc 769]

Отлично доработано!

[Sebastian 539]

Крутотень )

[-=VIRUS=- 417]

круто

[valek 1,609]

 очень нравится

[БОРЯН 1,149]

Душевная сборка. Приятно наблюдать

[AeroMax 735]

Шайтан!

Мне кажется или это шов от стыка прессформ справой стороны заднего колеса, между протектором и боковиной?

[Silent123 2,760]

6 часов назад, AeroMax сказал:

Шайтан!

Мне кажется или это шов от стыка прессформ справой стороны заднего колеса, между протектором и боковиной?

Все правильно, есть смещение небольшое, на левой нет такого. Не стал убирать, чтобы не испортить

[NikoFF 114]

Реалистично! Супер аккуратная сборка!

[BugattiN 718]

Не верю!  Просто у него мопед в спальне! ( или в кустах, по классику)

Михаил, виртуозно и поучительно !  Все випы под стеклом на столе, учимся (неторопно) дальше!

[Silent123 2,760]

Думал что материал наберу на два поста,  но пришлось ускоряться, к сожалению с небольшим ущербом в качестве. Промежуточную публикацию не успел сделать, все будет здесь.

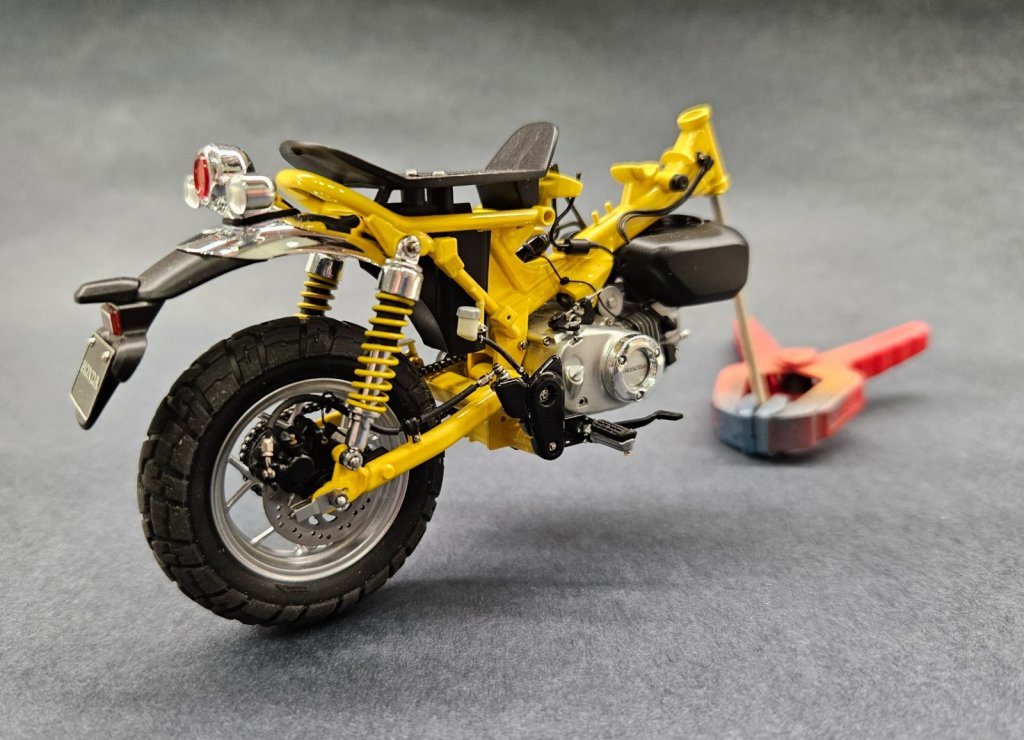

Продолжаем сборку задней части мотоцикла.

Перешел к доработке узлов подножек и лапок переключения-тормоза. Штуцеры рабочего тормозного цилиндра заменил на допы, изготовил штифты подножек и заменил ими имитацию, заменил вал переключения и болтик зажима лапки на валу переключения.



Сами подножки снизу имеют защитный выступ в виде головки болта, заменил имитацию на доп.



Отдельно амортизаторы не стал фоткать, скажу лишь что согласно концепции не использую винты под крест на видимых участках, поэтому точки крепления на шпильках с гайками из допов. Задняя часть в сборе, с установленным расширительным бачком и необходимыми магистралями на фото ниже.





Дальше переходим к передней вилке и всему что с ней связано.

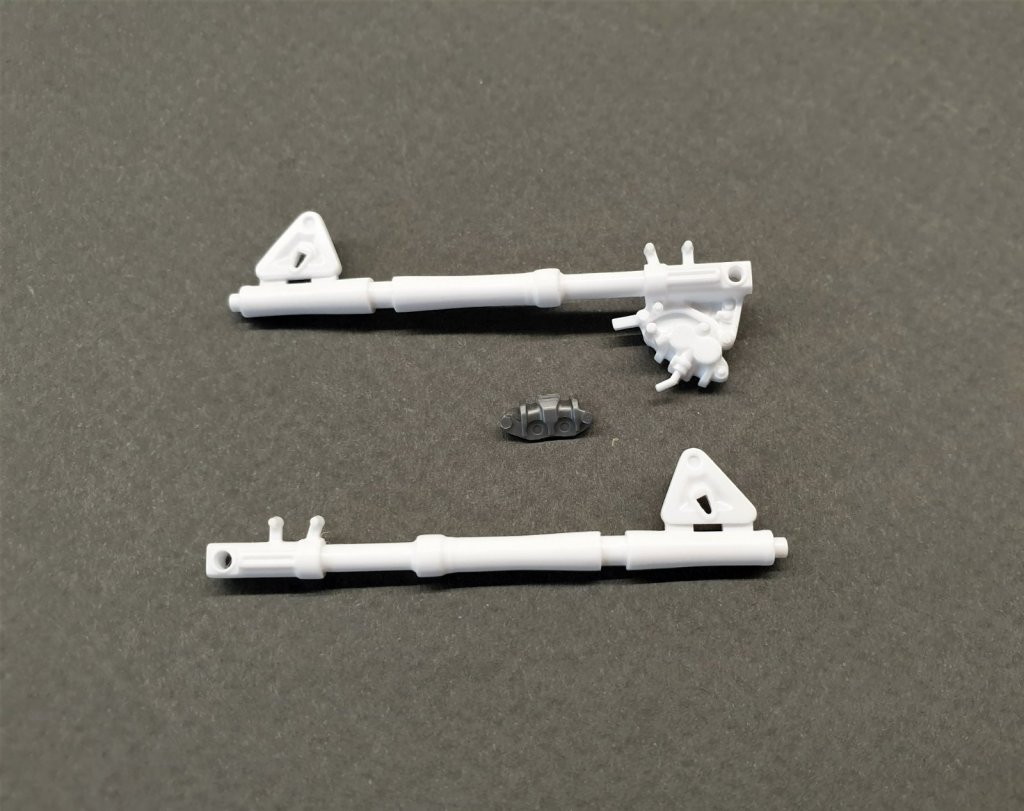

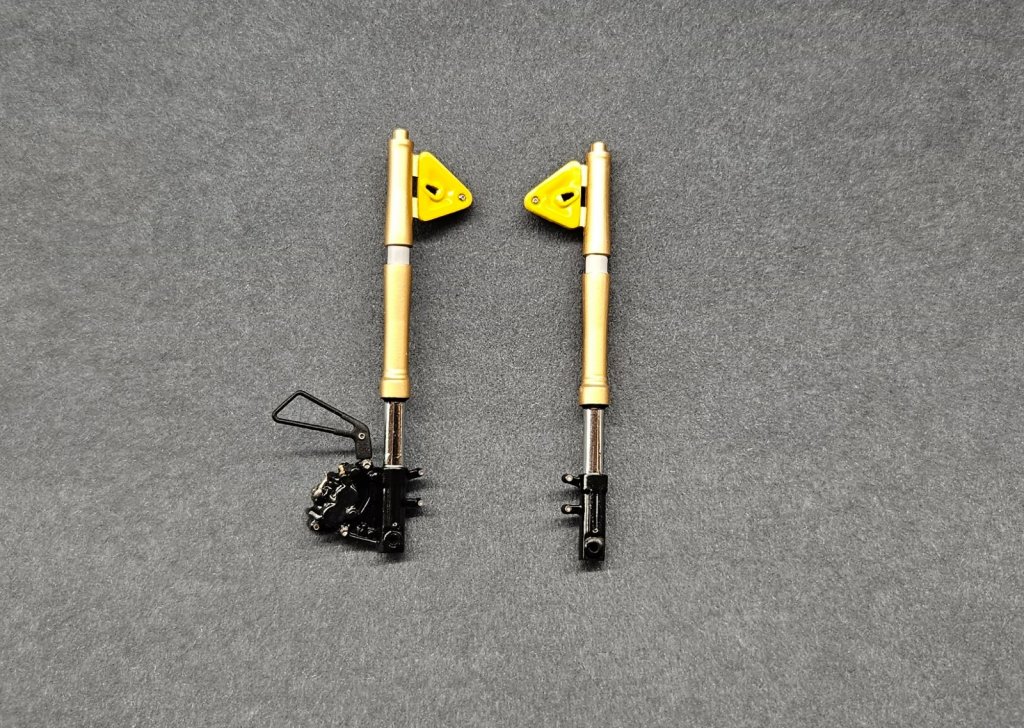

Перья передней вилки из набора.



После манипуляций с маскированием, окрашиванием наполнением допами получилось как на фото ниже.

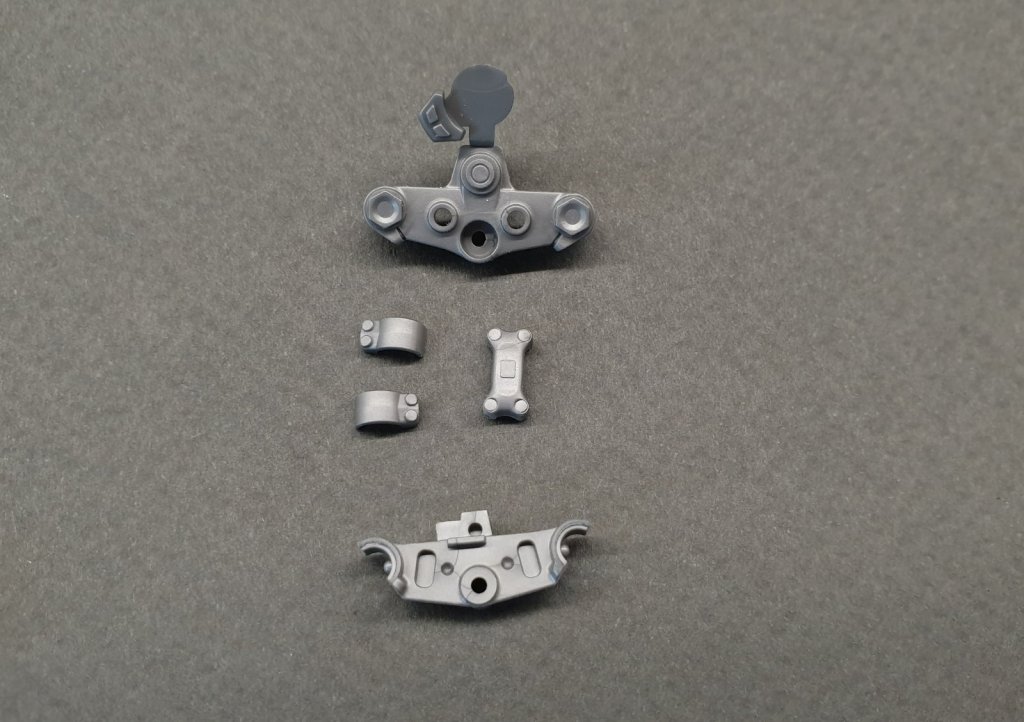

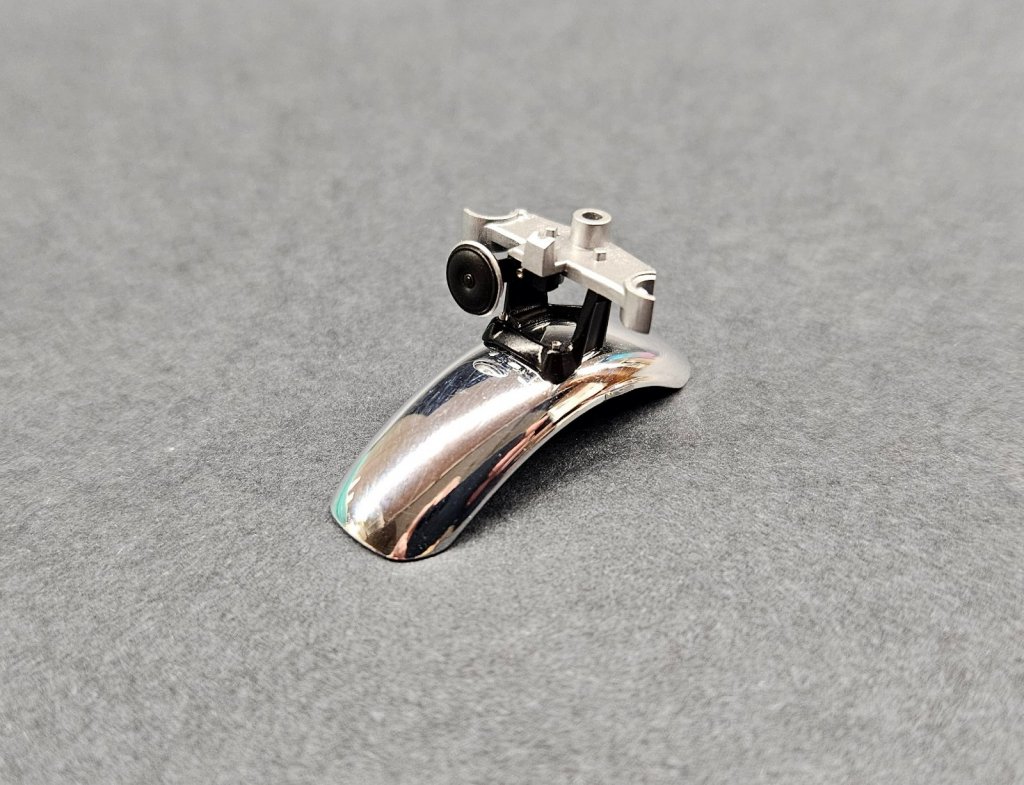

Далее подсобрал переднее крыло с нижней траверсой.

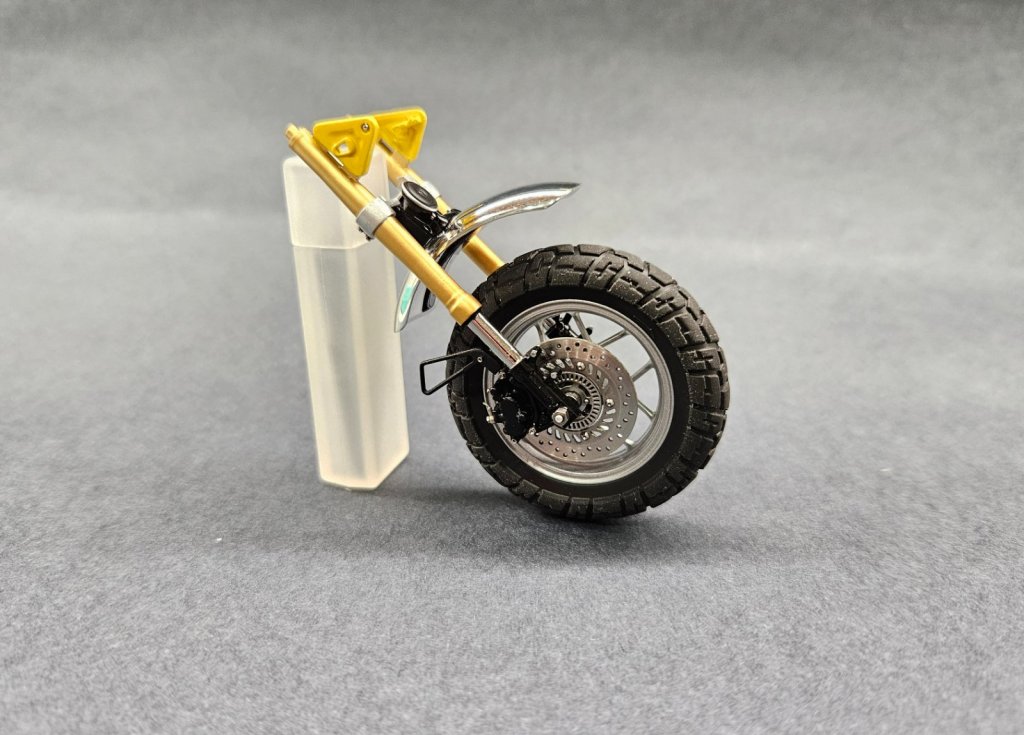

И после промежуточной сборки с установленным колесом получилось как на фото ниже.



Имитацию болтиков старался менять на металлические из разных наборов допов.

Разные крепежные детали из набора выглядели как на фото.



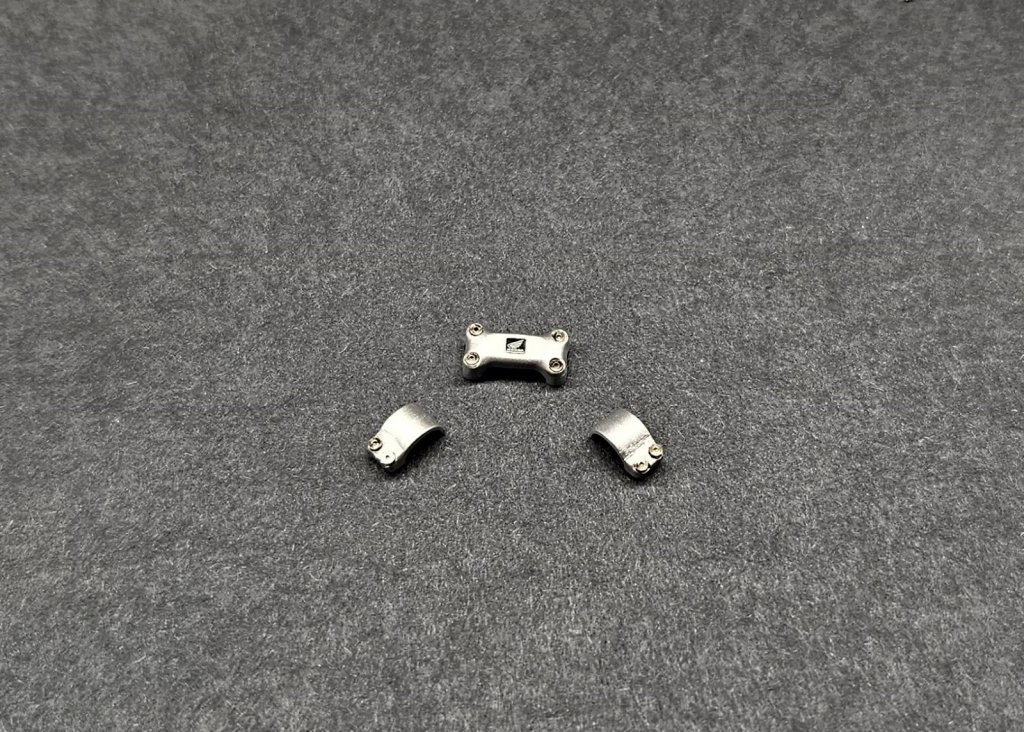

После окраски и добавления болтиков получилось более правдоподобно.

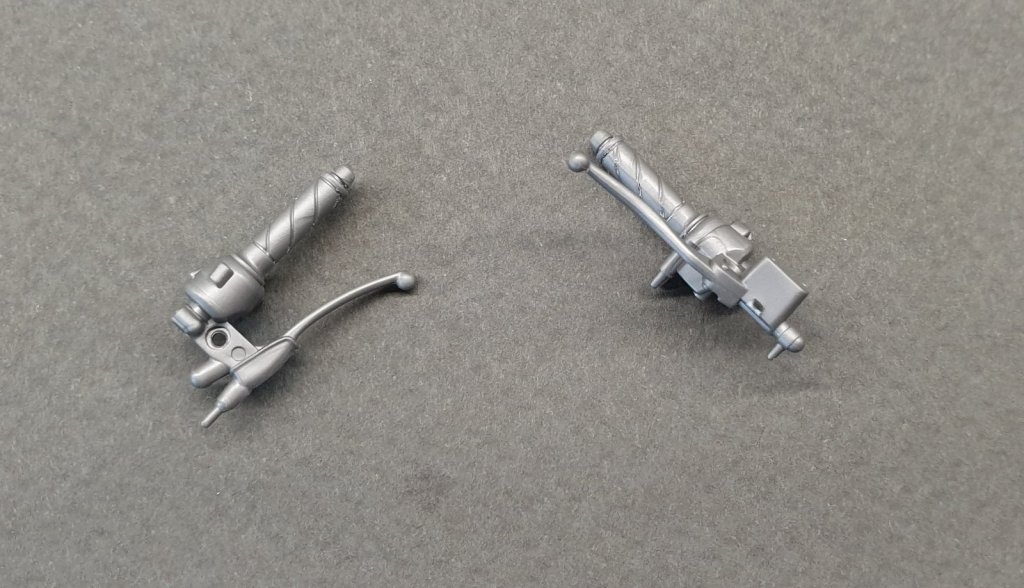

Ручки и рычаги газа, сцепления, тормоза в наборе выглядели как на фото.

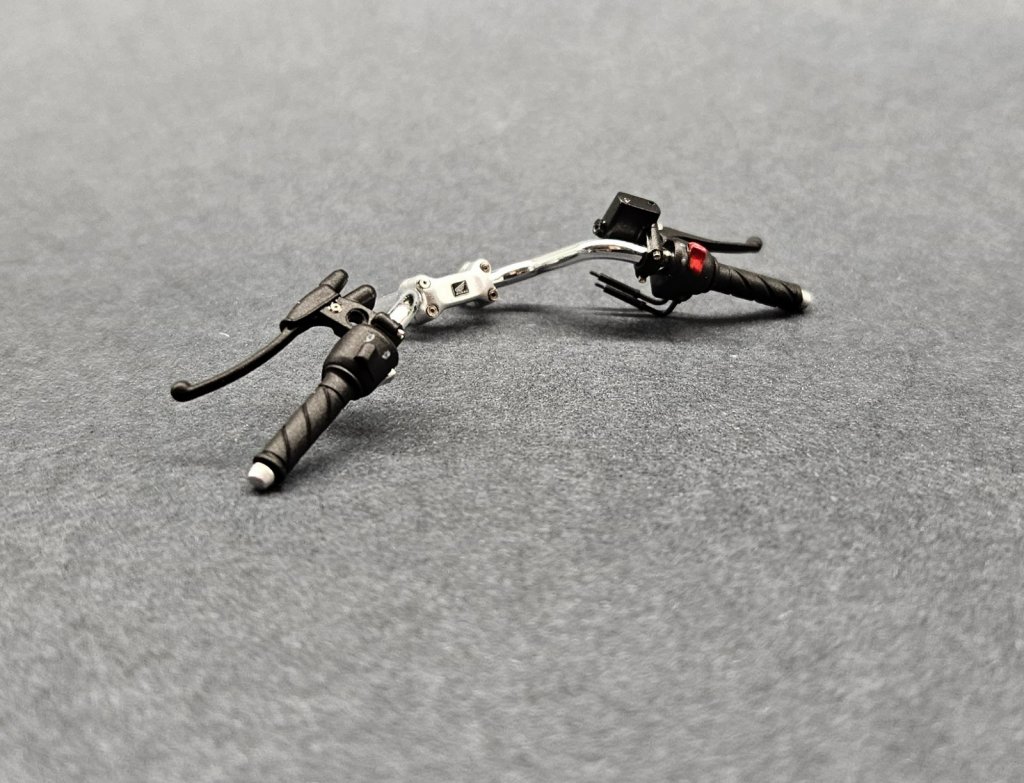

Имитацию винтов заменил на допы, добавил вводные направляющие для тросика газа.



Окрасил необходимое, смонтировал на руль.

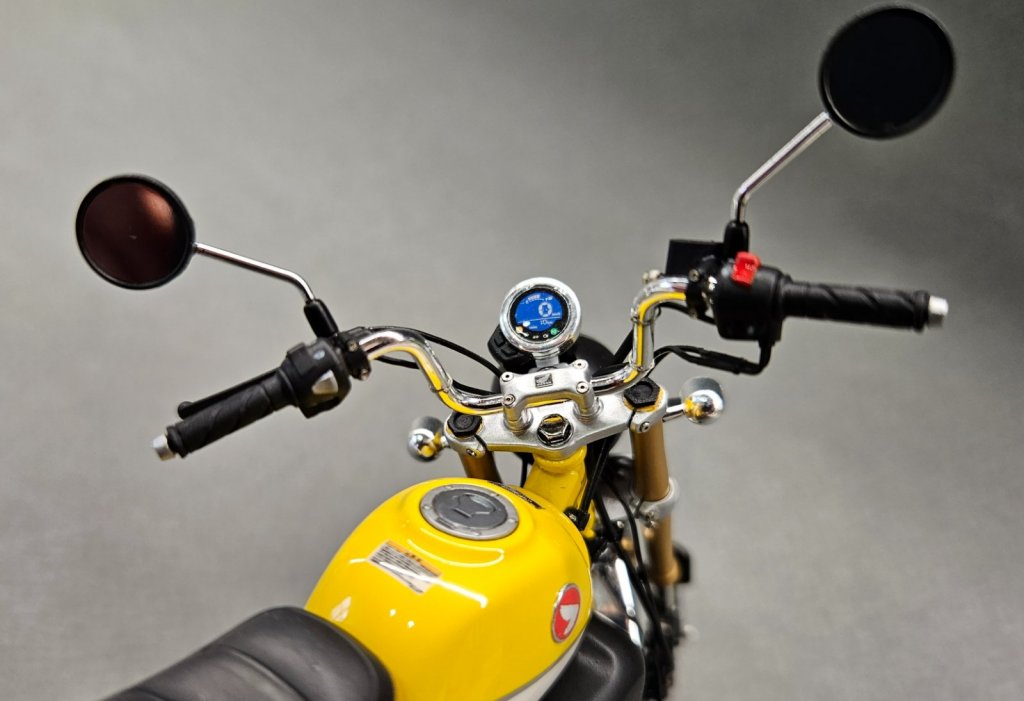

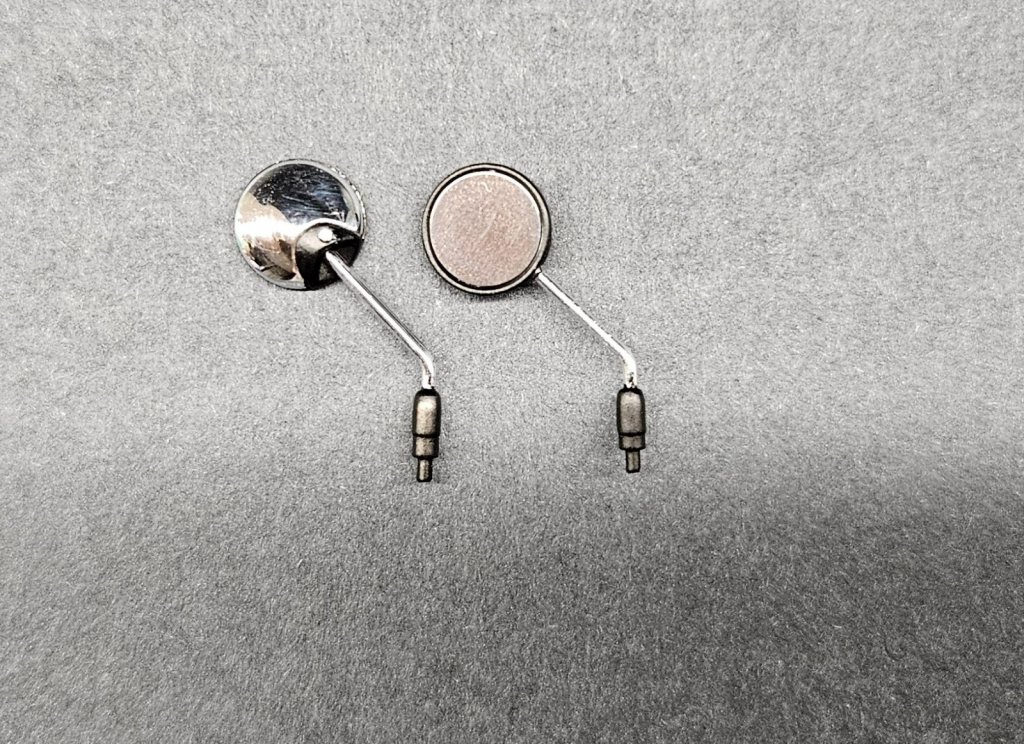

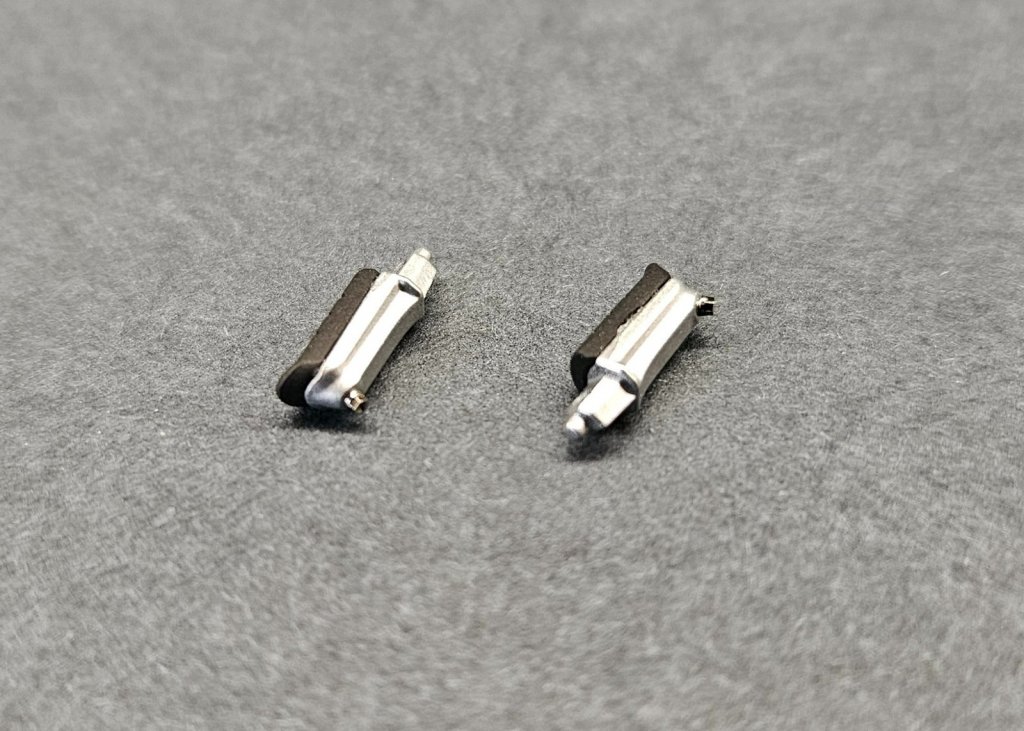

Подготовил зеркала. Покрасил черным как должно быть, сами отражающие элементы использовал из набора травления, предварительно отполировав.

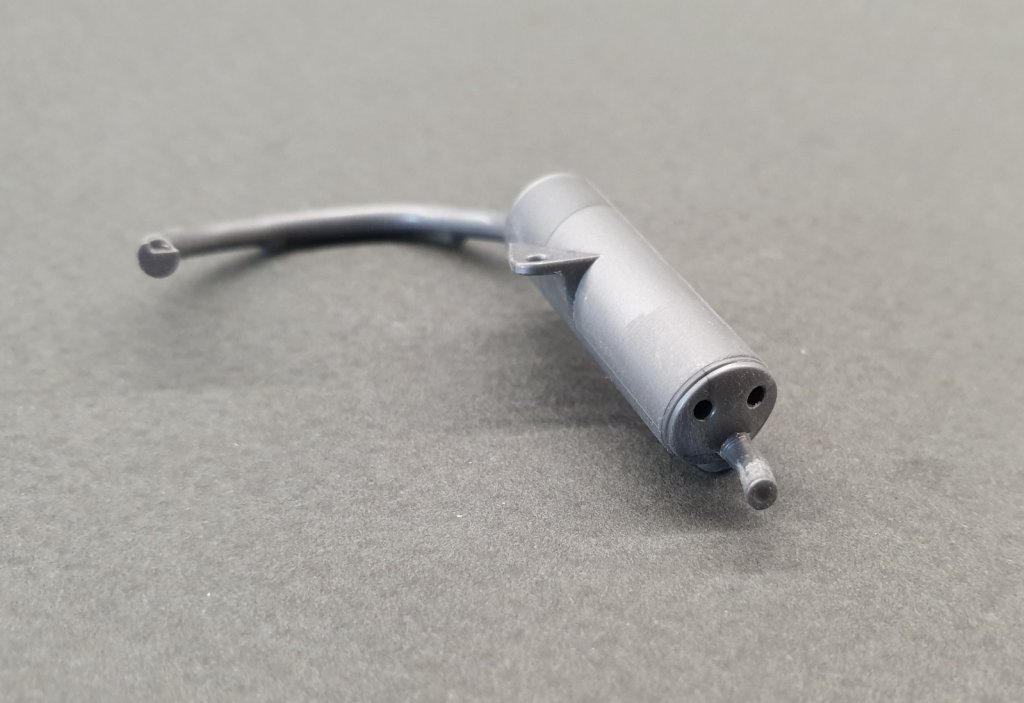

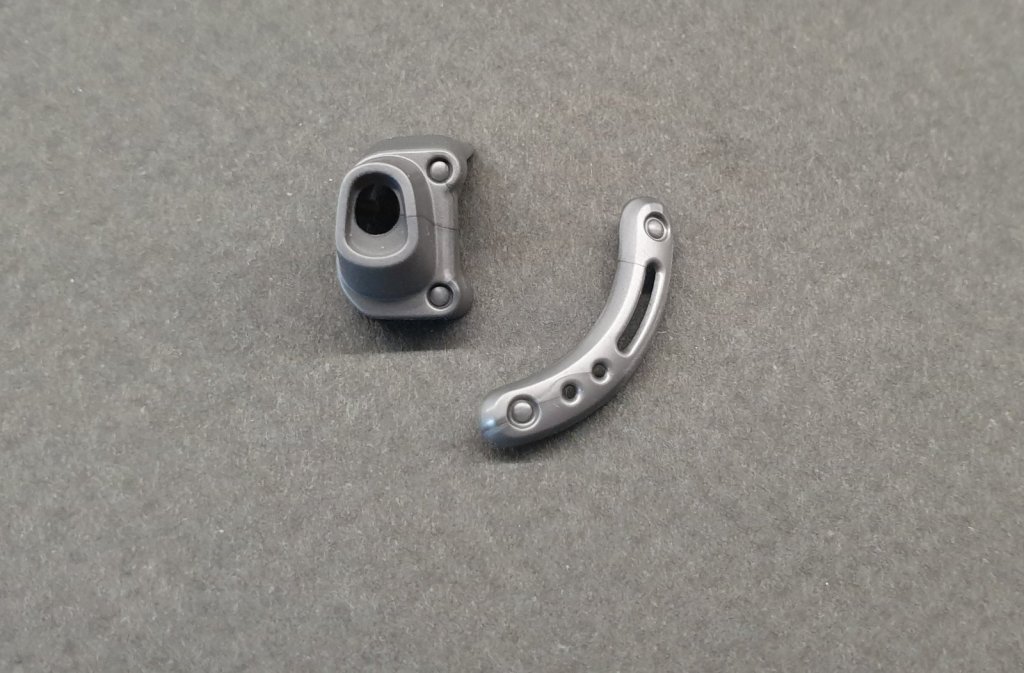

Глушитель из набора имел достаточно грубо оформленный выхлопной патрубок. Пришлось аккуратно рассверливать. имитацию болтиков заменил на допы.

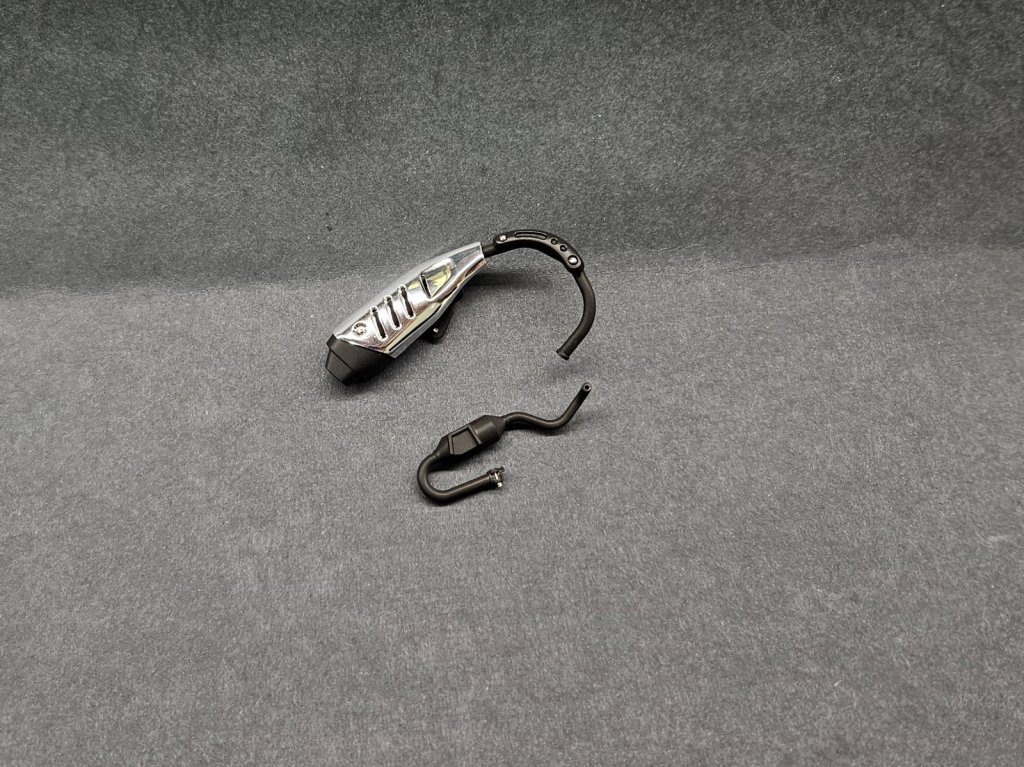

После модификаций и окраски получился следующий глушитель.

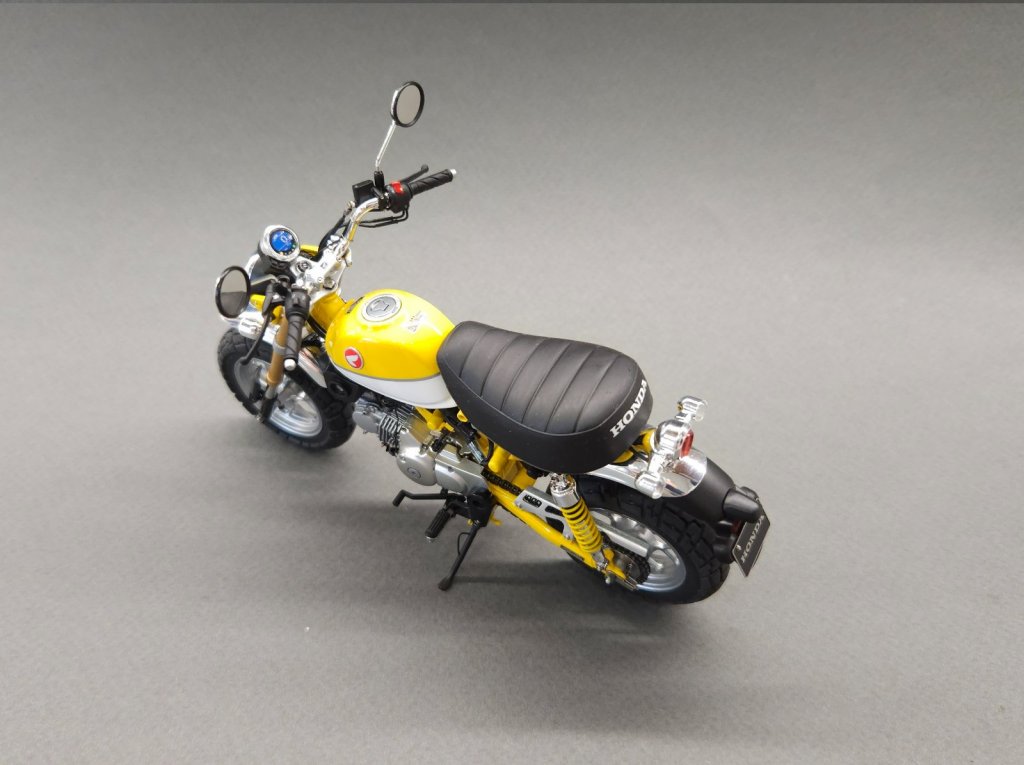

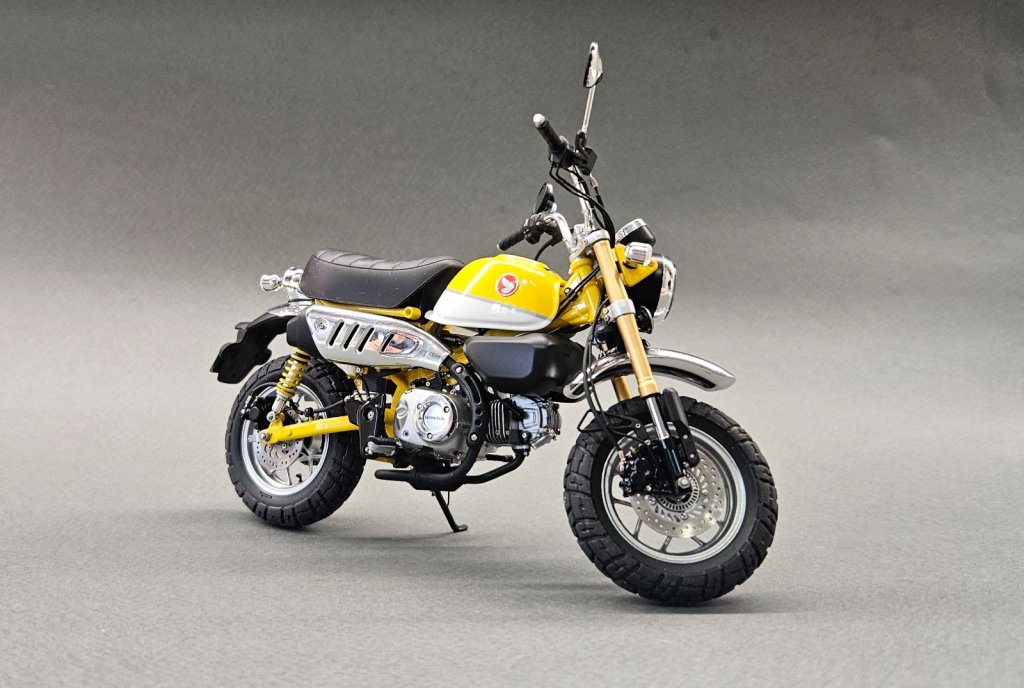

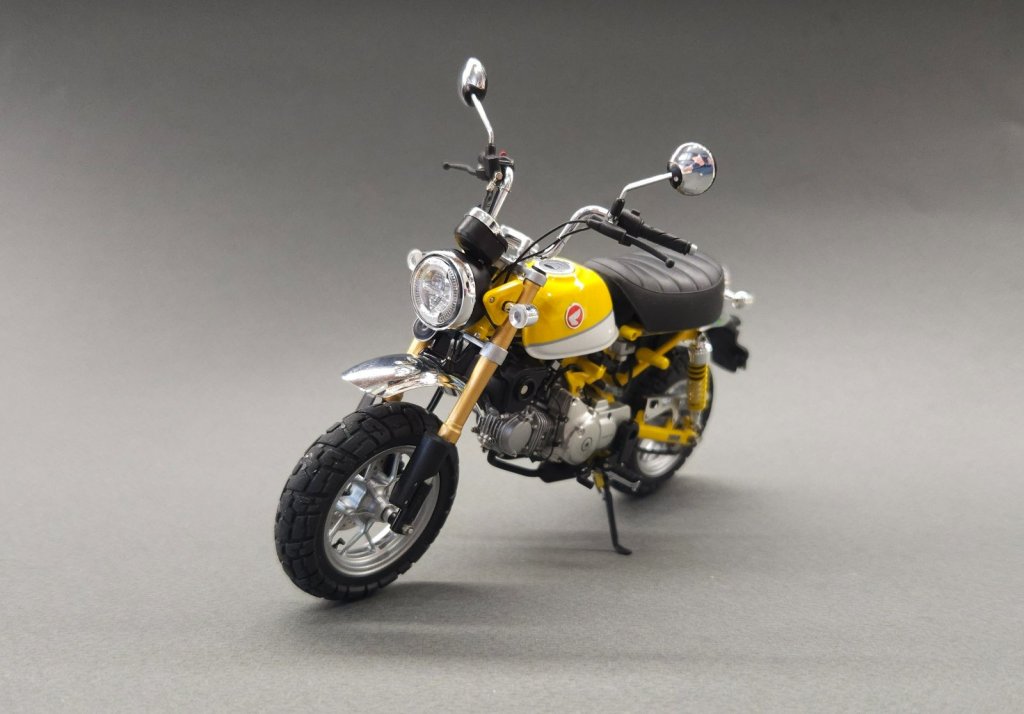

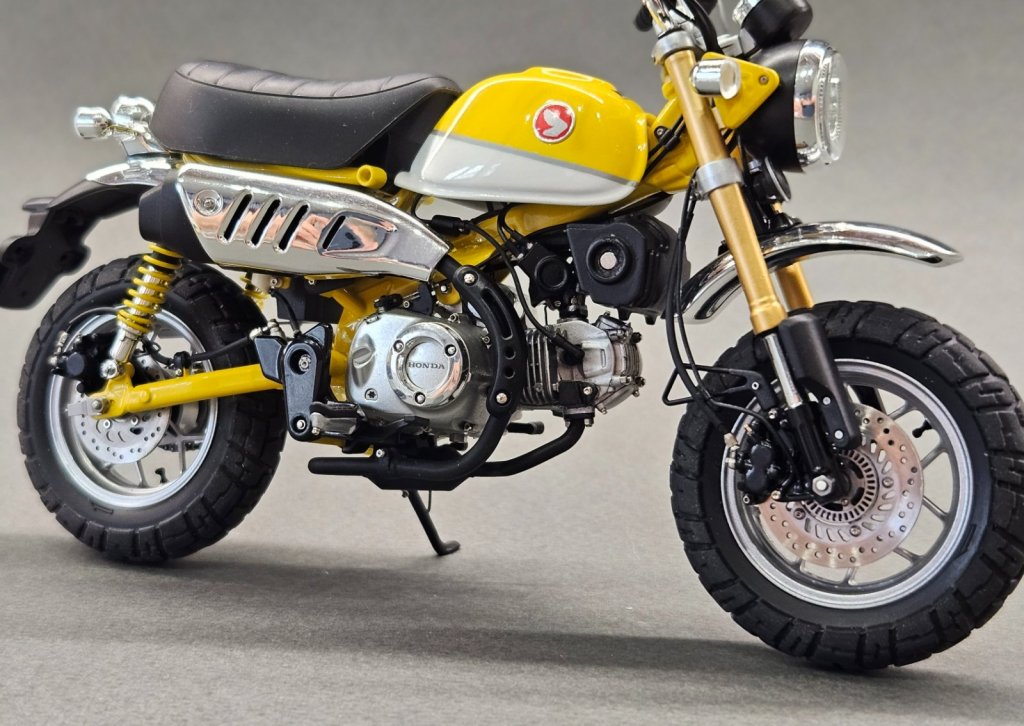

На этом рассказ оканчивается, модель собралась. Не все удалось сделать, не все вышло как хотел, но образ завершен, модель на полке. Упустил момент и не сфоткал паутину тросиков и проводов на передней вилке в процессе сборки, там действительно много всего.

















Модель завершена, до встречи в готовых.



[hibar 344]

С завершением!



[Sergius 71]

Да он настоящий! Поздравляю!

[NikoFF 114]

Шикарно! По фото не отличишь от настоящего!

Отличная работа!

Честно говоря, судя по активности в этой ветке не думал, что кто то финиширует в срок. Вы меня приятно удивили
