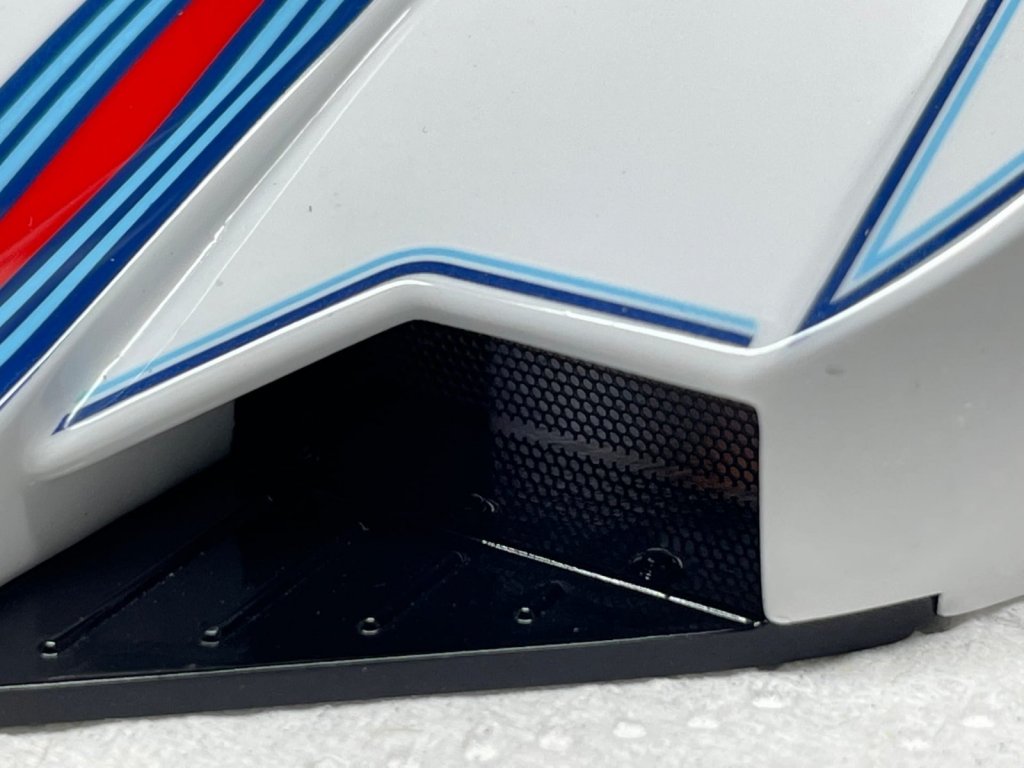

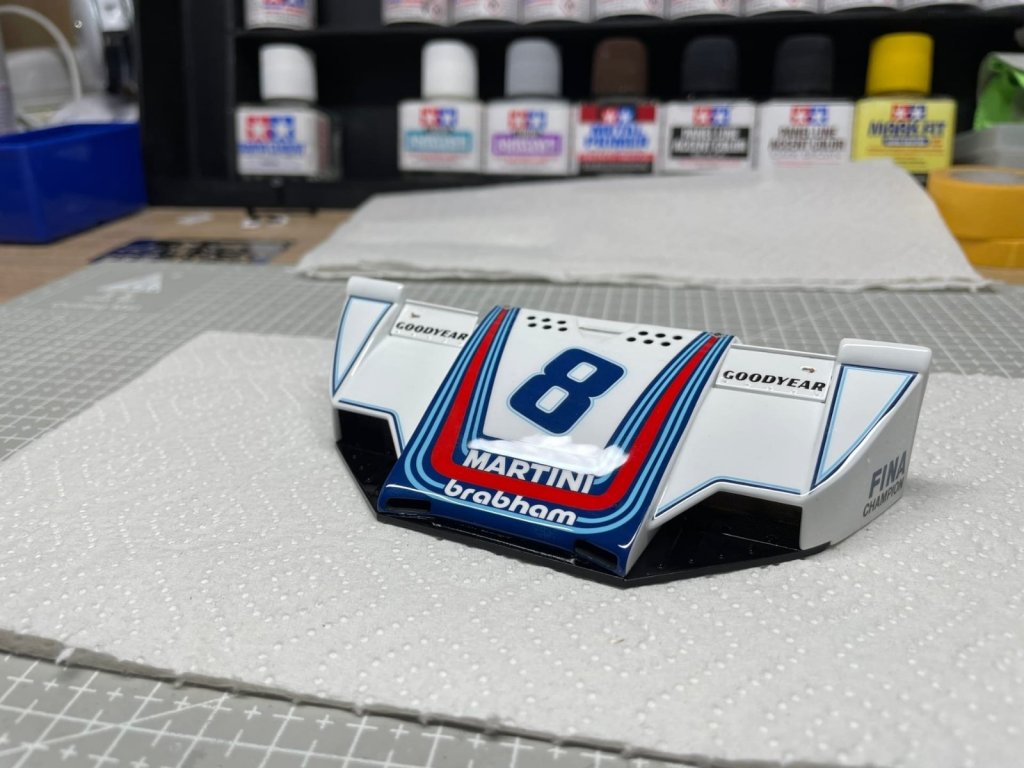

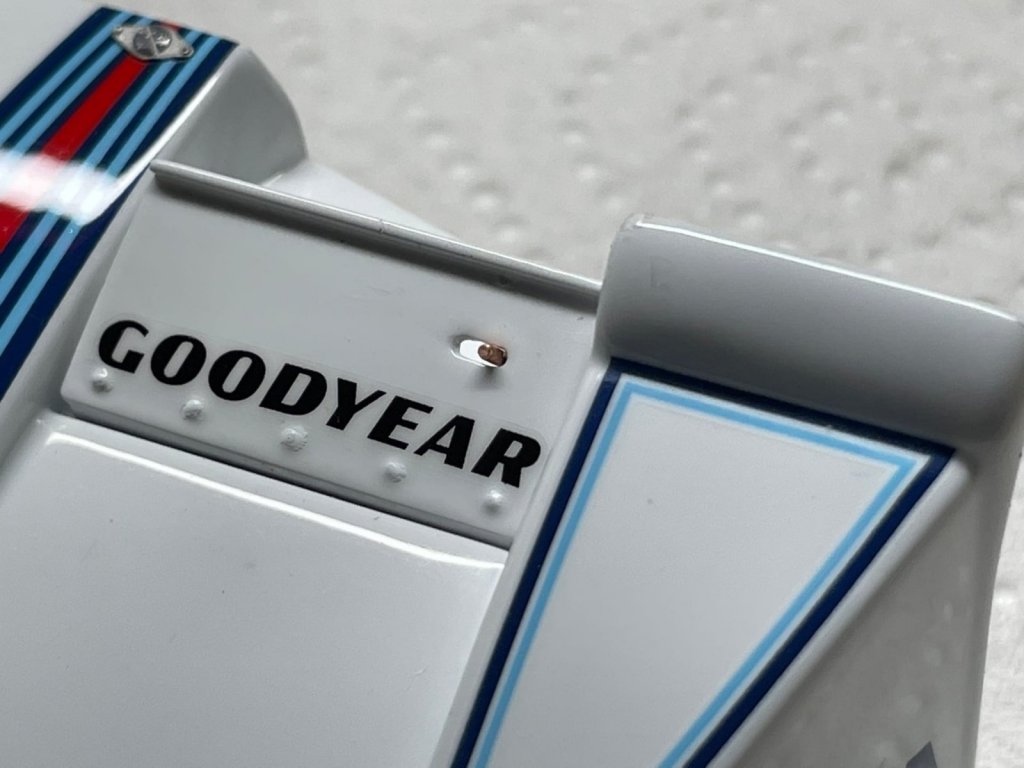

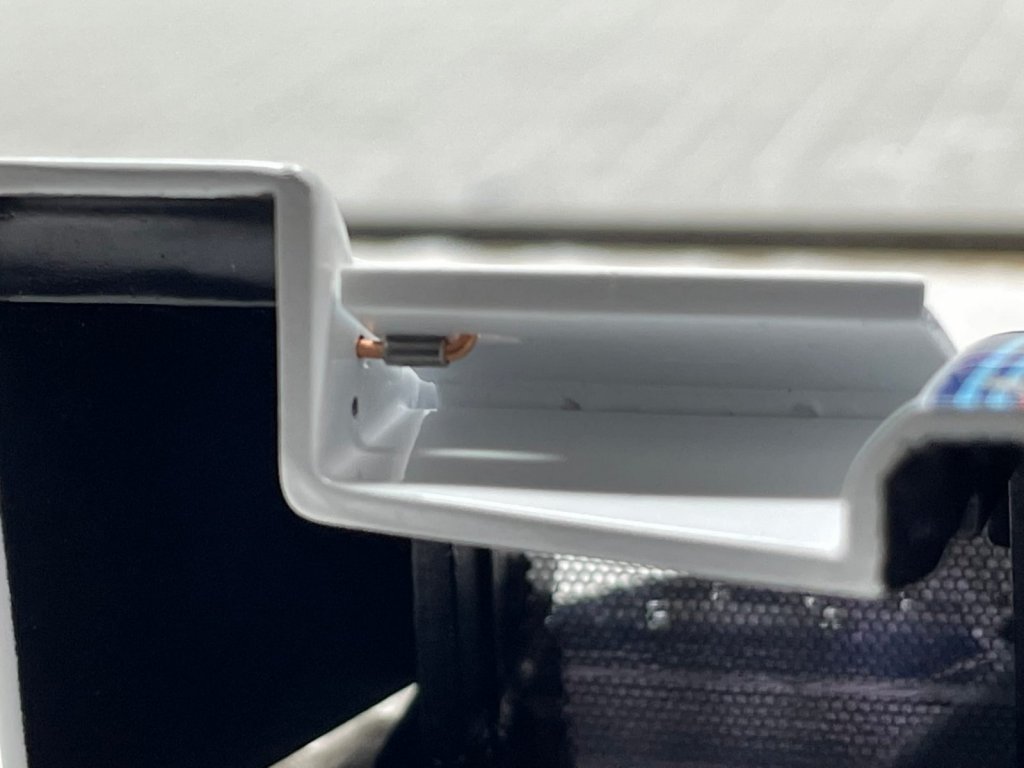

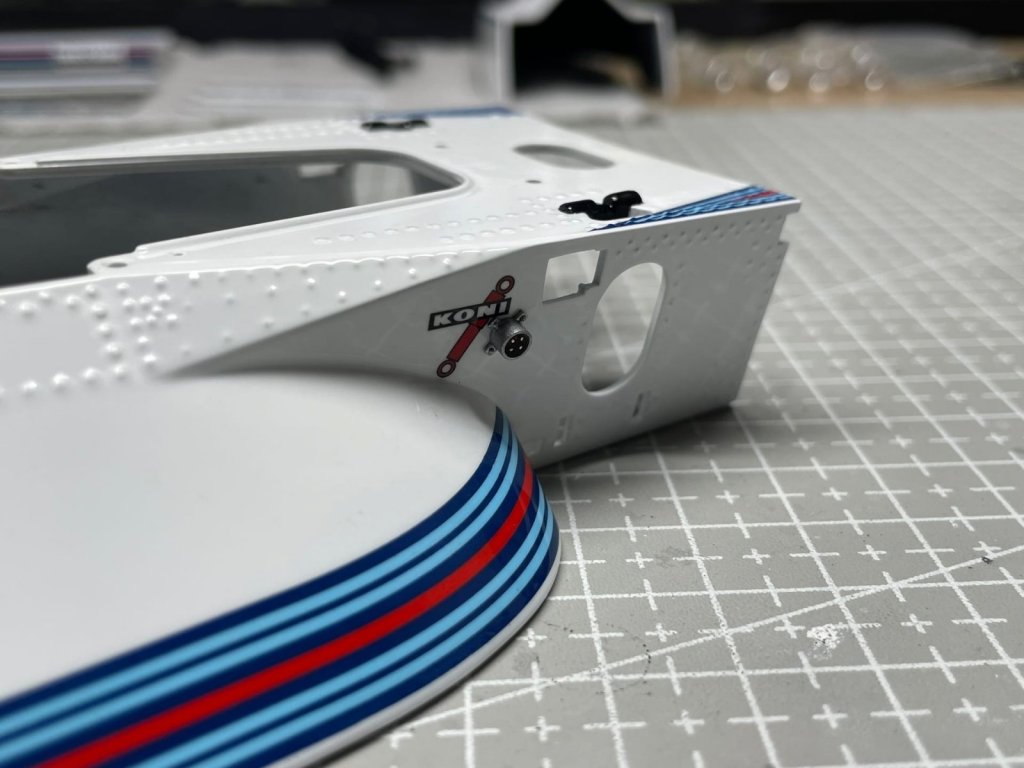

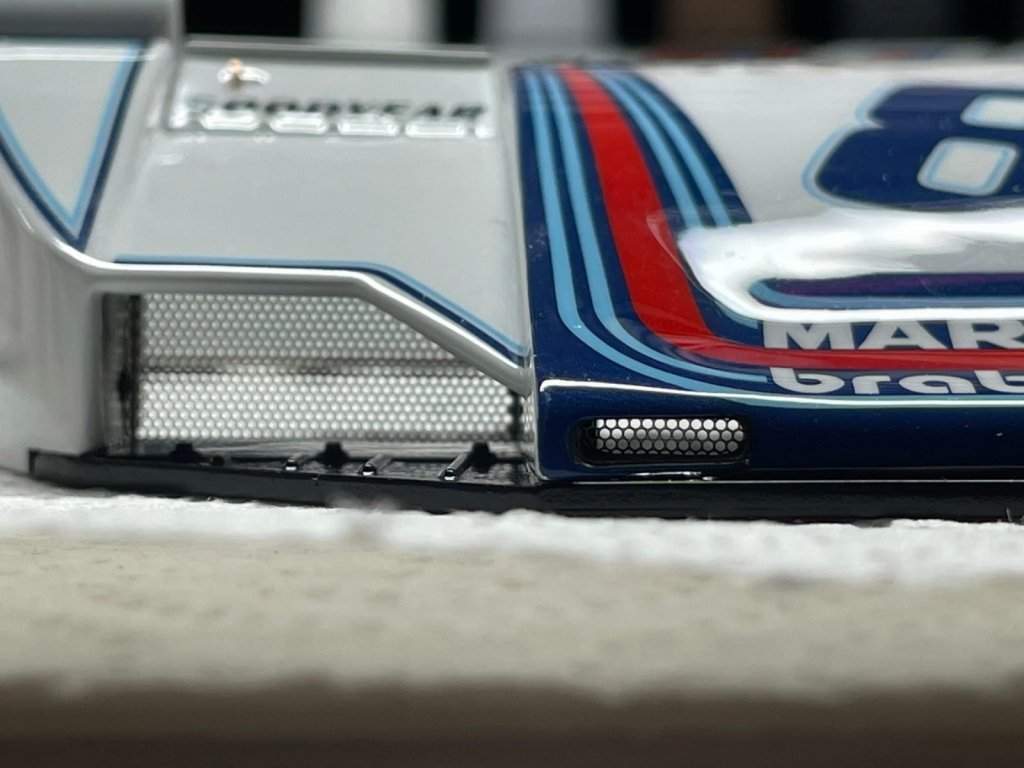

Popular Post Alniro 101 Posted 6 Sep 2023, 21:47:02 Popular Post Report Share Posted 6 Sep 2023, 21:47:02 (edited) Всем привет, модель закончена весной этого года , на постройку ушло примерно 6 месяцев , если ни кто не против , то выложу все этапы постройки, но тк фото и информации много , то буду выкладывать поэтапно , неспешно. Сегодня начну по классике с работы над внешкой. Открыл коробку , примерно прикинул по размерам .... после 1/24 и 1/20 - модель огромная... и... пока пустая от слова "совсем"... Устранив все глобальные косяки с поверхностями, а по традиции старых наборов тамии их предостаточно , приступил к покраске , нанесению декалей , полировке. (пылинки не сдул перед фото, щас закидают помидорами :)))) ) врезал решётки где их не хватало и... ... подумал , масштаб позволяет , пусть не 9 положений закрылка , а всего 2 , но главное чтоб было :) ну и начал работать с детализацией , первое - разъём . На будущее, все допы - это либо трубко-осевое творение , либо фотополимерная печать , либо симбиоз. Завтра продолжу... зы: тк модель уже готова , то наставлять на пусть истинный наверное смысла нет :) , но конструктивную критику буду рад увидеть. Все фото как есть, сделаны на 12 яблоко , свет прямой нейтральный (4200К) перпендикулярно сверху (на текущих и последующих фото) . Edited 6 Sep 2023, 21:54:27 by Alniro 14 Link to post Share on other sites
Silent123 2,760 Posted 7 Sep 2023, 05:06:39 Report Share Posted 7 Sep 2023, 05:06:39 Следил в пол глаза в VK, крайне интересно. У самого коробки с такой и другими формулами 1/12 лежат ждут сборки. От некоторых допов в виде 3d файлов не отказался бы, с какой-то компенсацией разумеется;) Link to post Share on other sites

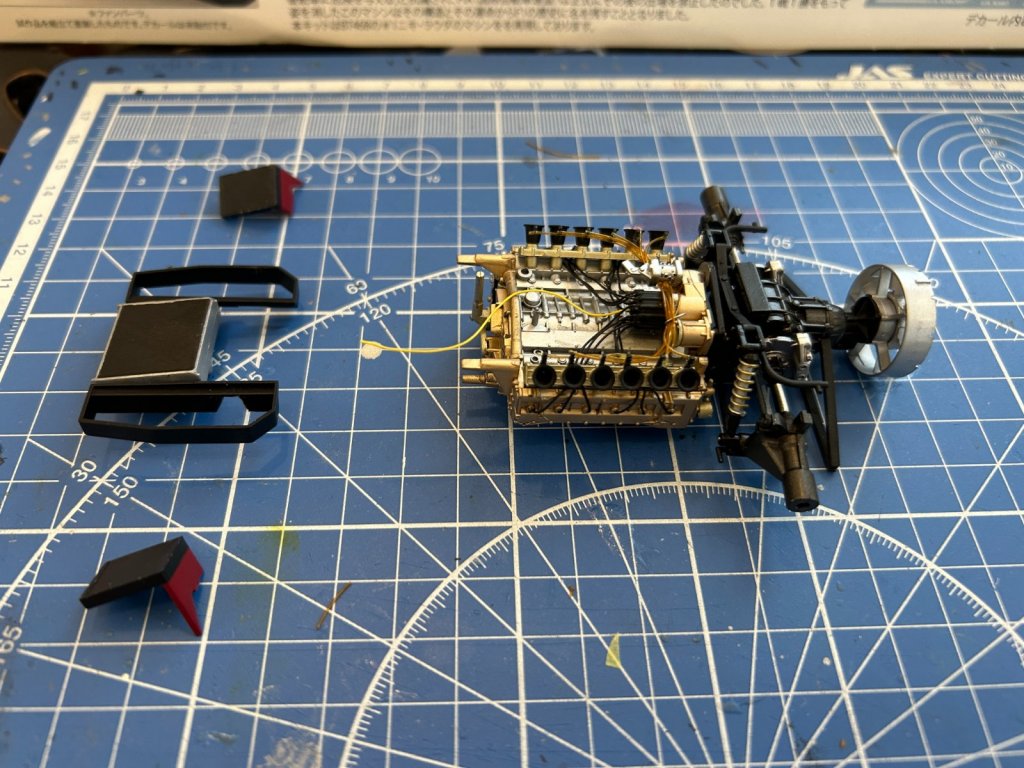

Феофан 84 Posted 7 Sep 2023, 05:37:42 Report Share Posted 7 Sep 2023, 05:37:42 (edited) 12 масштаб, конечно, круто! Видел на Ютубе, как там делают рабочие подвески и изгаляются с внутрянкой. Но я пока не дорос. А работа отличная, респект! Ждем итог в галерее! У меня на выходе 46В с пропеллером от Фуджи, пришлось попотеть с проводками Сорри, что подзасрал тему своими фотками, больше не буду Edited 7 Sep 2023, 06:02:18 by Феофан 3 Link to post Share on other sites

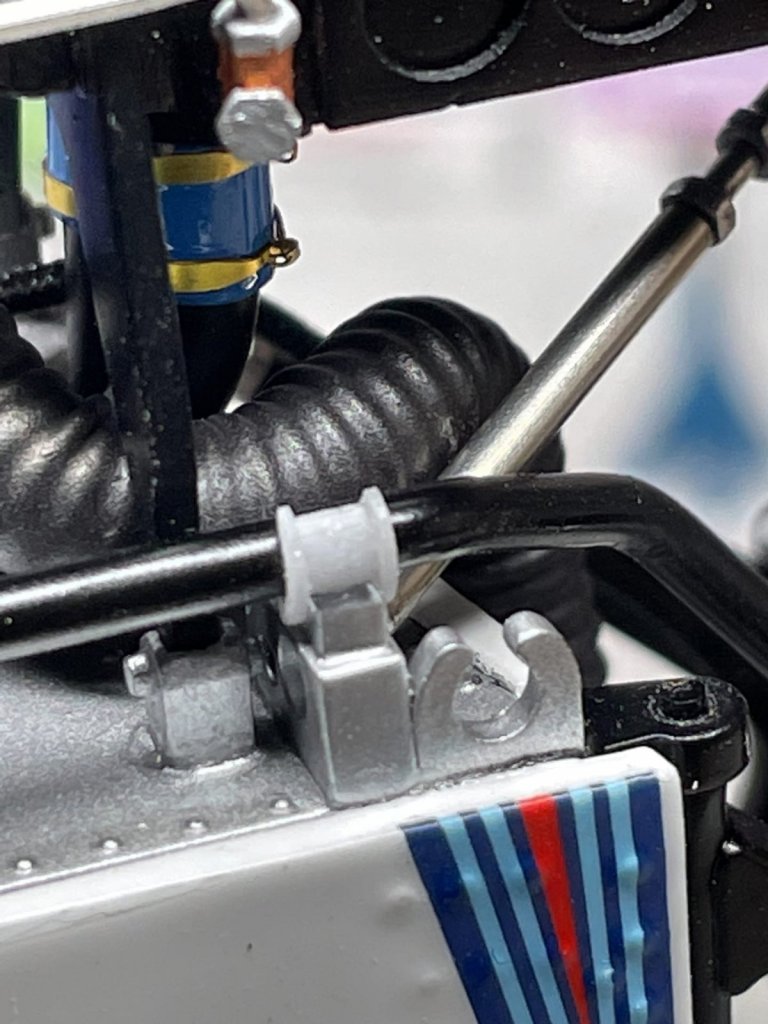

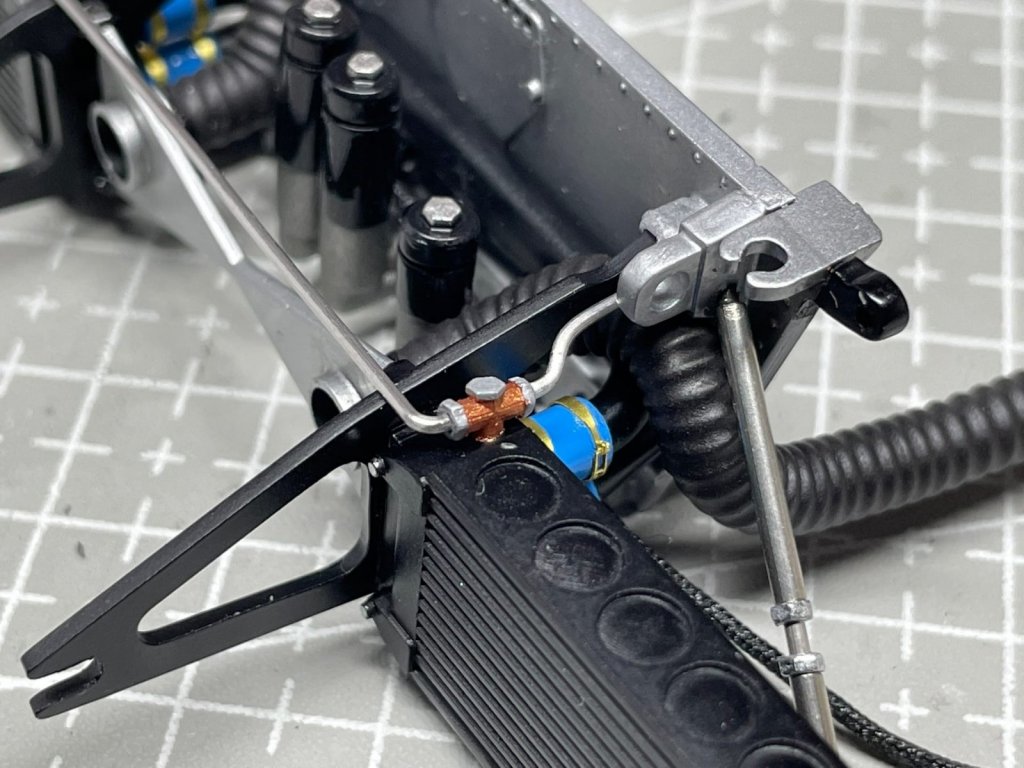

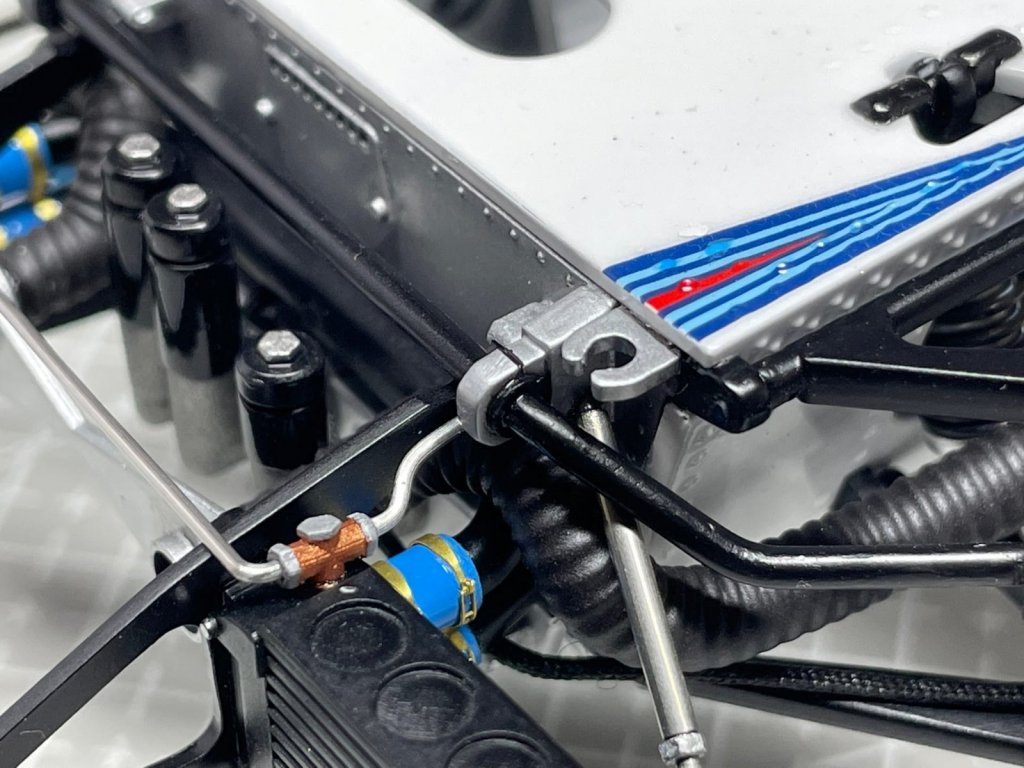

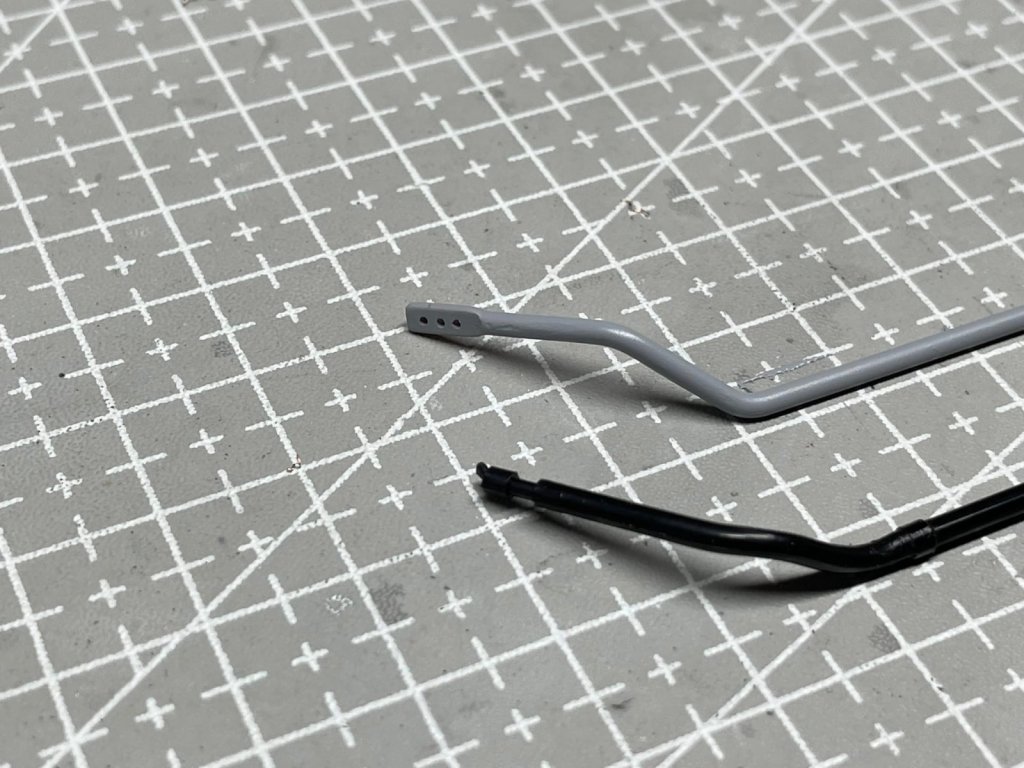

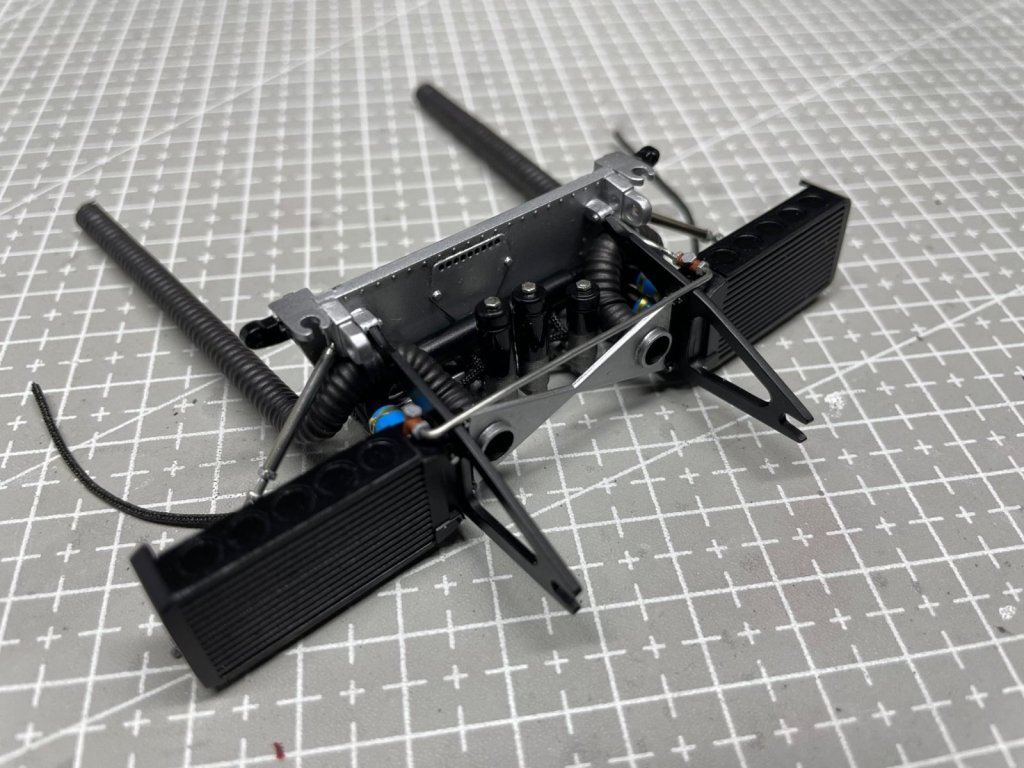

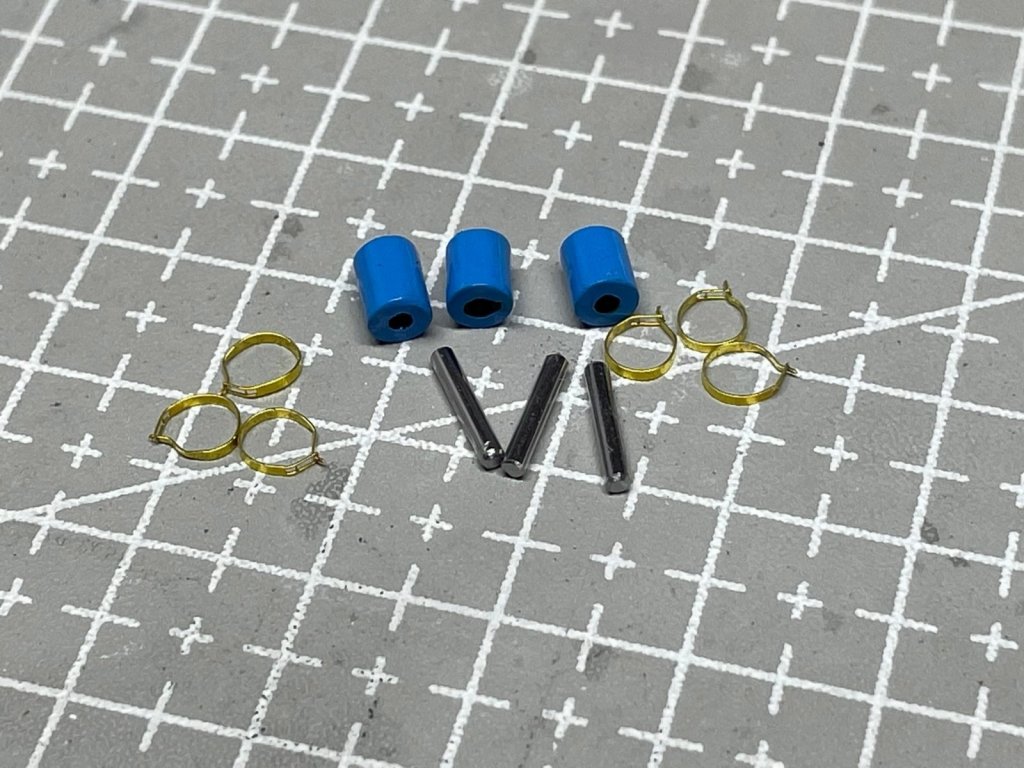

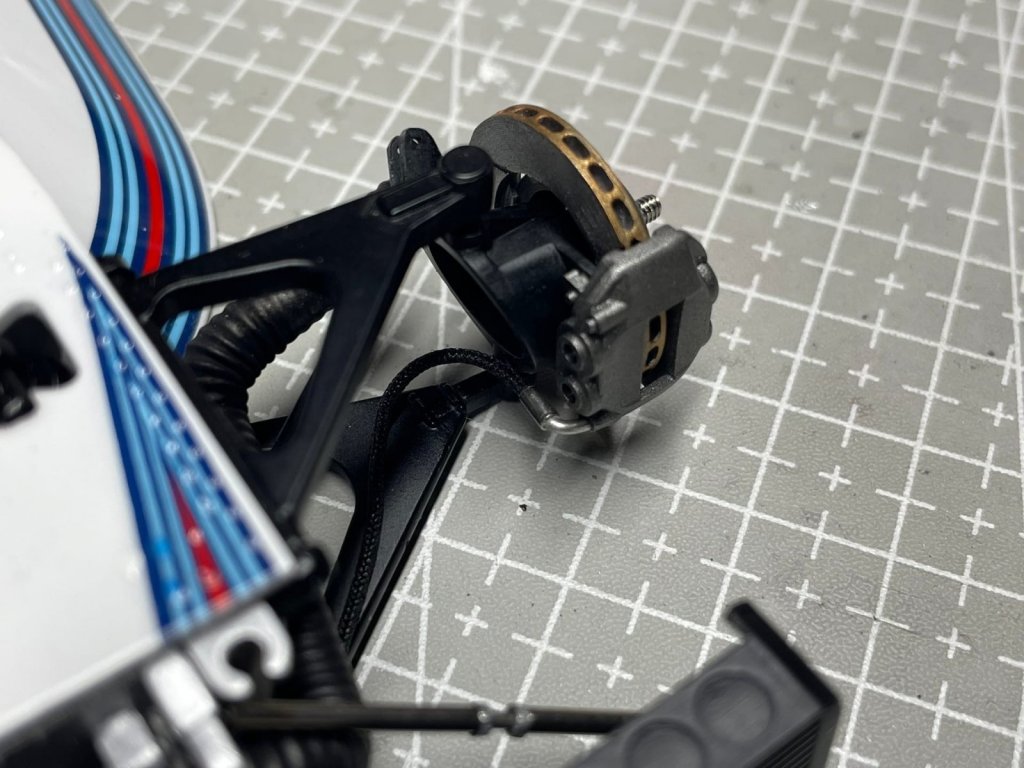

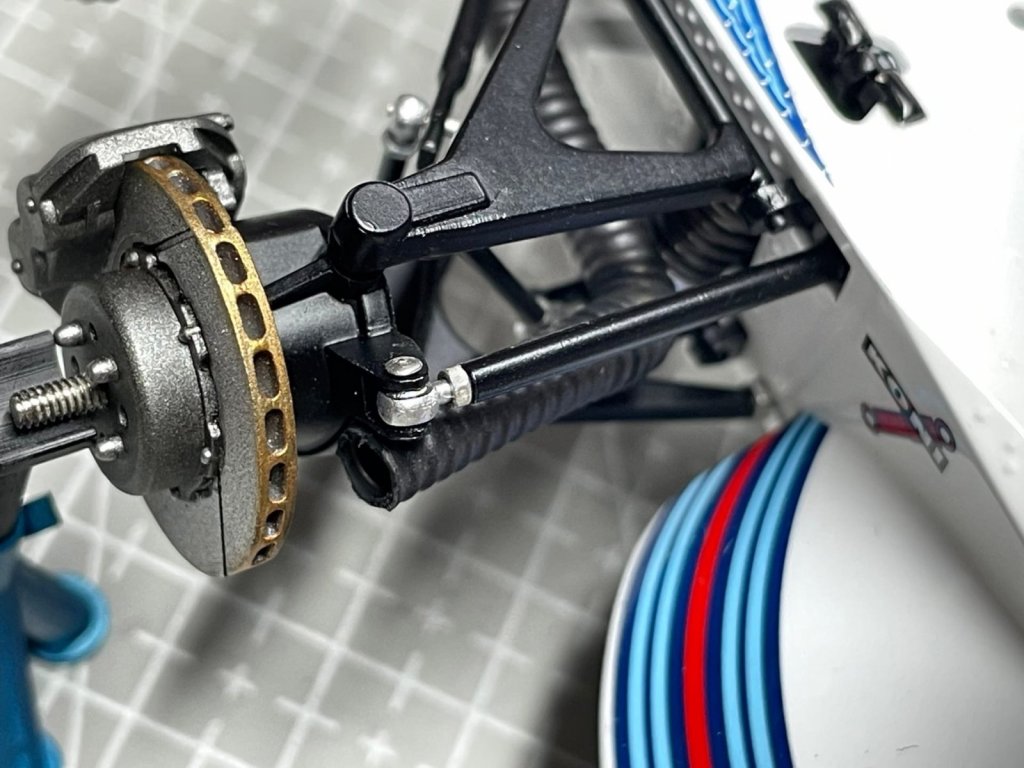

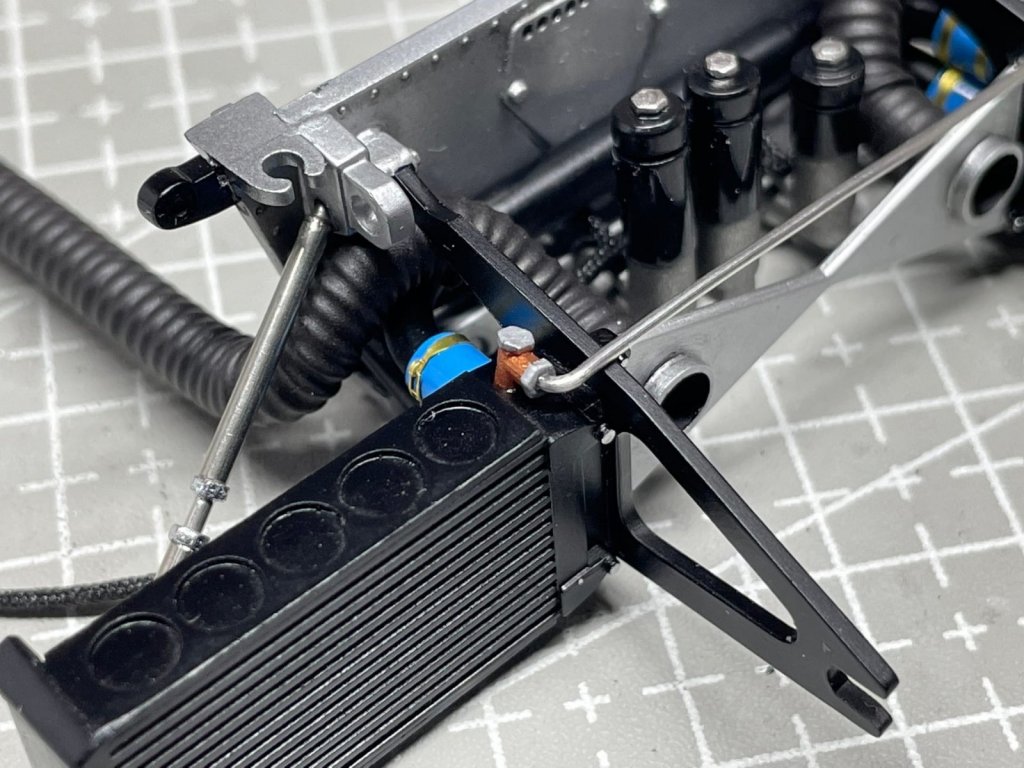

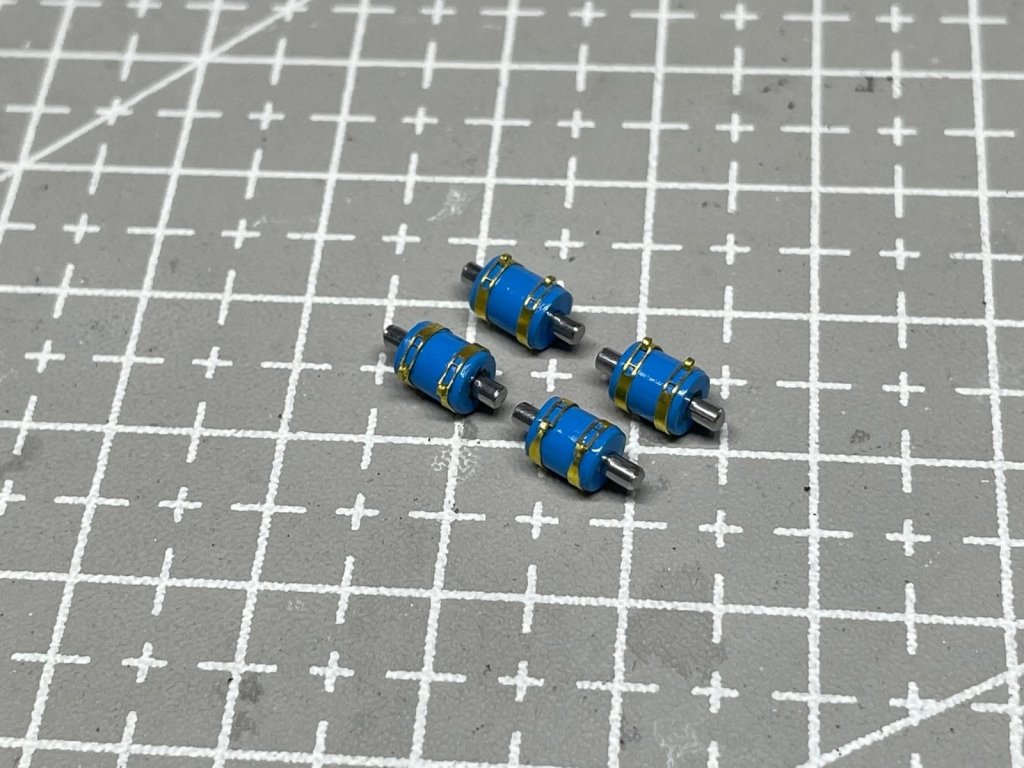

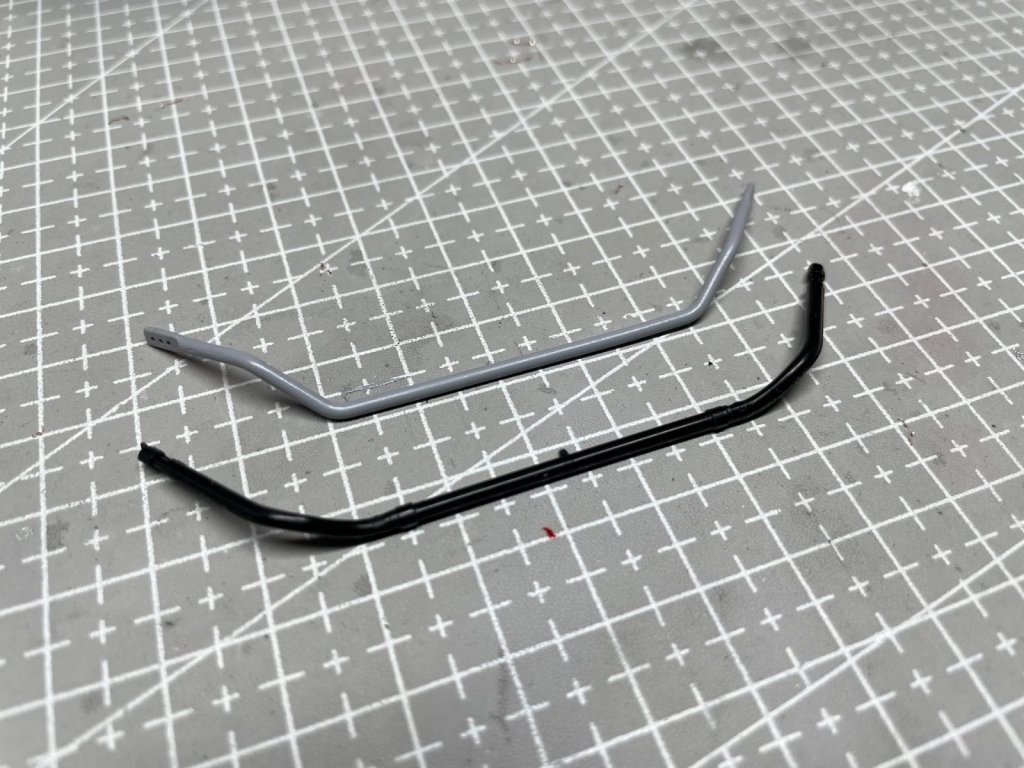

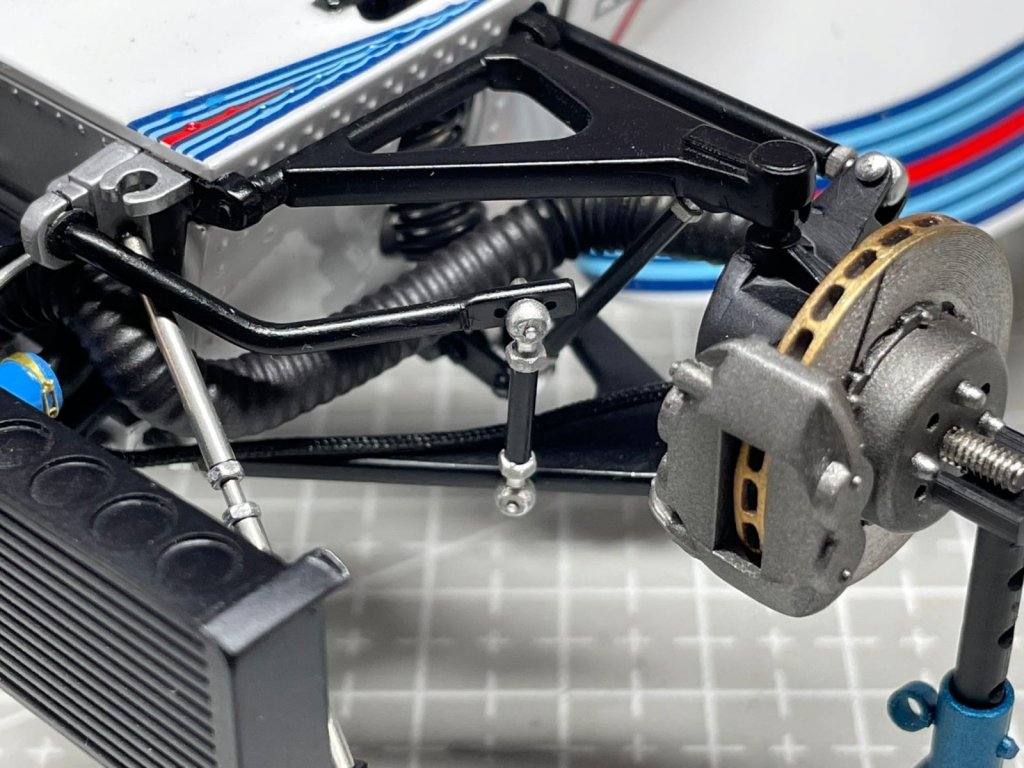

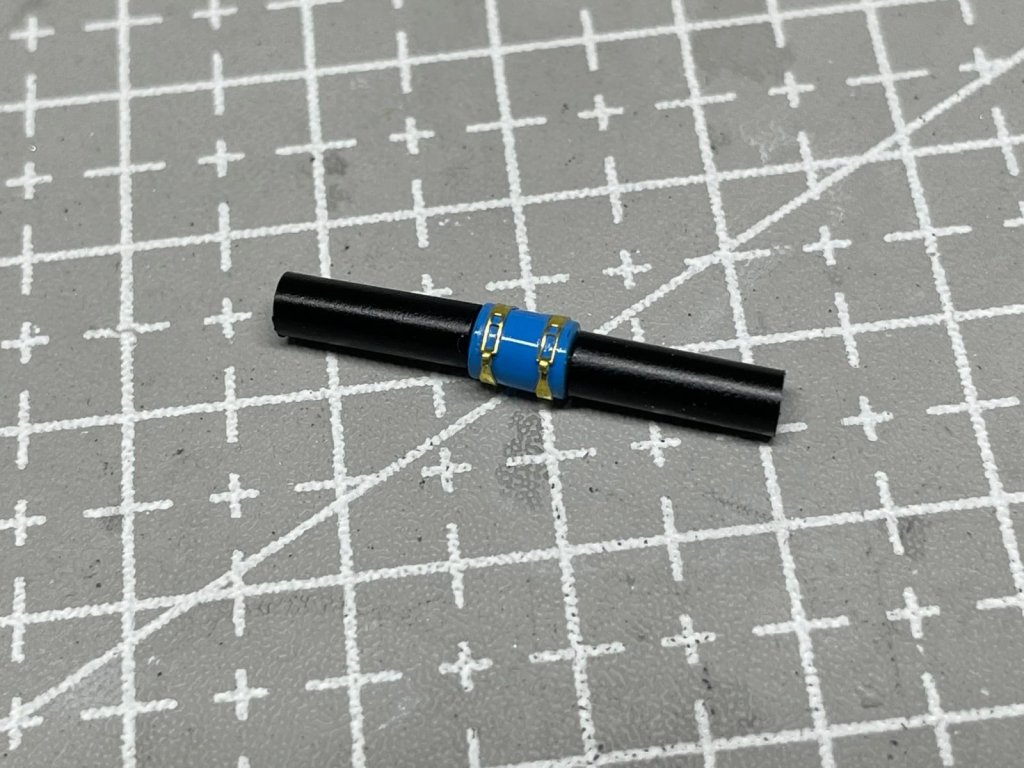

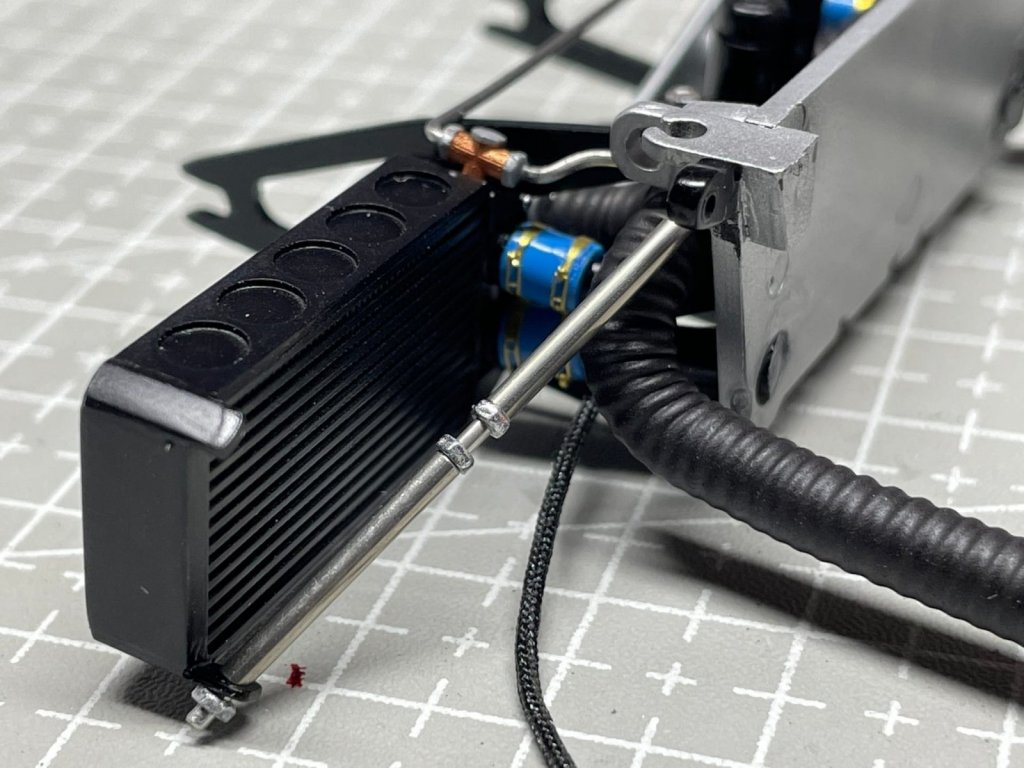

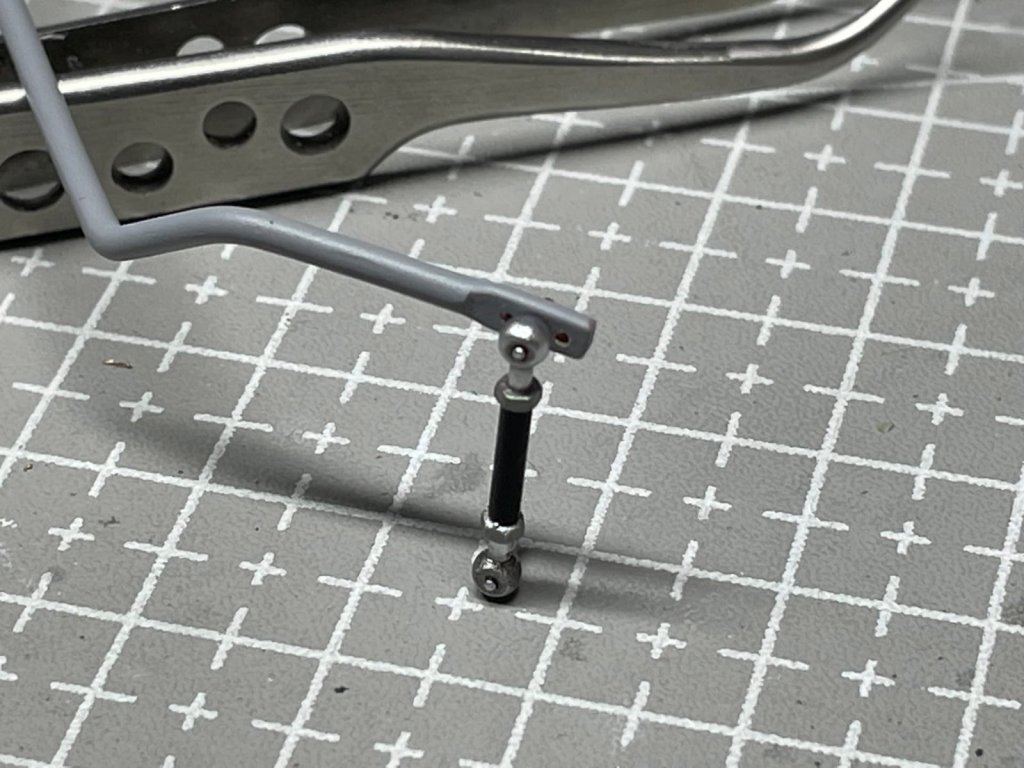

Popular Post Alniro 101 Posted 7 Sep 2023, 20:37:16 Author Popular Post Report Share Posted 7 Sep 2023, 20:37:16 (edited) продолжаем , сегодня будут фото передней части болида , та что под носовым обтекателем + передняя подвеска. начал с патрубков радиаторов Далее увлекся передней частью... Поправил форму радиаторов , установил распорки , так же дополнил картину печатными тройниками и трубками меж радиаторами. Отдельная история - воздуховоды для охлаждения передних тормозных дисков. Не в цвет прототипа , но пофиг. Далее стойки стабилизатора - упрощения тамии не терпят никакой критики - выкидываем, делаем +/- похожее на правду стабилизатор постигла та же участь - новый из медной жилы кабеля сечением 2,5 . Всего 3 отверстия вместо 6 , но для антуража норм :) + стойку тоже решил примерить. далее понял, что не хватает втулок стаба при его установке - не проблема , рисуем , печатаем , ставим . Все сток тяги на передке едут в ведро, вместо них делаю имитацию шаровых шарниров, тяги делал из трубок латунных + пластик стержни + печатные шаровые шарниры. Edited 7 Sep 2023, 20:49:22 by Alniro 17 Link to post Share on other sites
Николай_ 3,684 Posted 8 Sep 2023, 04:37:57 Report Share Posted 8 Sep 2023, 04:37:57 Тут вот тоже контент — сплошной мйод рукожопым слепым муделистам!. Такой кайф, что можно просто смотреть, а делать такое уже можно и не надо, пусть другие стараются ))) 4 Link to post Share on other sites
Феофан 84 Posted 8 Sep 2023, 05:43:21 Report Share Posted 8 Sep 2023, 05:43:21 (edited) Коллега, признавайтесь, Автомасштаб - Ваших рук дело? Full Building 1/12th Brabham BT44B 1975 - YouTube Смотрю с упоением и хорошей завистью. Р34 буду собирать по Вашим видосам. Edited 8 Sep 2023, 05:44:20 by Феофан Link to post Share on other sites
Alniro 101 Posted 8 Sep 2023, 06:13:32 Author Report Share Posted 8 Sep 2023, 06:13:32 29 минут назад, Феофан сказал: Коллега, признавайтесь, Автомасштаб - Ваших рук дело? Full Building 1/12th Brabham BT44B 1975 - YouTube Смотрю с упоением и хорошей завистью. Р34 буду собирать по Вашим видосам. да , балуюсь немного :) . Видео это немного другое , там такие мелочи не показать . 1 Link to post Share on other sites
Феофан 84 Posted 8 Sep 2023, 06:22:51 Report Share Posted 8 Sep 2023, 06:22:51 Я сейчас залез в профиль на Ютубе, и понял, что есть 3D мелочевка, и вроде как на продажу. Это только 12 масштаб или есть на 20-й? Link to post Share on other sites
Alniro 101 Posted 8 Sep 2023, 06:59:17 Author Report Share Posted 8 Sep 2023, 06:59:17 33 минуты назад, Феофан сказал: Я сейчас залез в профиль на Ютубе, и понял, что есть 3D мелочевка, и вроде как на продажу. Это только 12 масштаб или есть на 20-й? по этим вопросам лучше зайти в ВК (ссылка в профиле). Не хочется тут коммерцию разводить. 1 Link to post Share on other sites
Феофан 84 Posted 8 Sep 2023, 07:33:22 Report Share Posted 8 Sep 2023, 07:33:22 (edited) 37 минут назад, Alniro сказал: по этим вопросам лучше зайти в ВК (ссылка в профиле). Не хочется тут коммерцию разводить. В VK меня нет, поскольку пару раз взламывали акк. А Барахолка здесь есть и это совершенно нормально. Написал в личку, А здесь давайте лучше красивые картинки Edited 8 Sep 2023, 07:37:16 by Феофан Link to post Share on other sites
StarSA 633 Posted 8 Sep 2023, 11:35:27 Report Share Posted 8 Sep 2023, 11:35:27 Приветствую! Здорово получается, и видео посмотрел. Только сейчас увидел, что земляки Link to post Share on other sites
Николай_ 3,684 Posted 8 Sep 2023, 11:37:38 Report Share Posted 8 Sep 2023, 11:37:38 1 минуту назад, StarSA сказал: Только сейчас увидел, что земляки В гости поди пойдете? Пятница о5же 2 Link to post Share on other sites

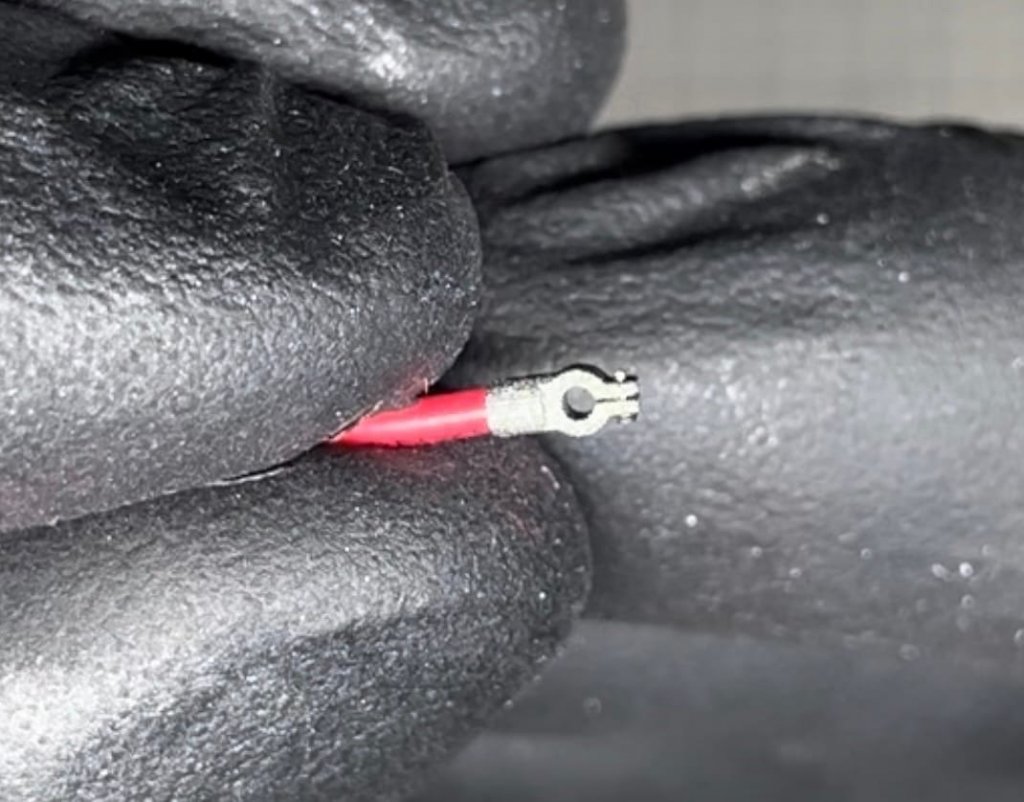

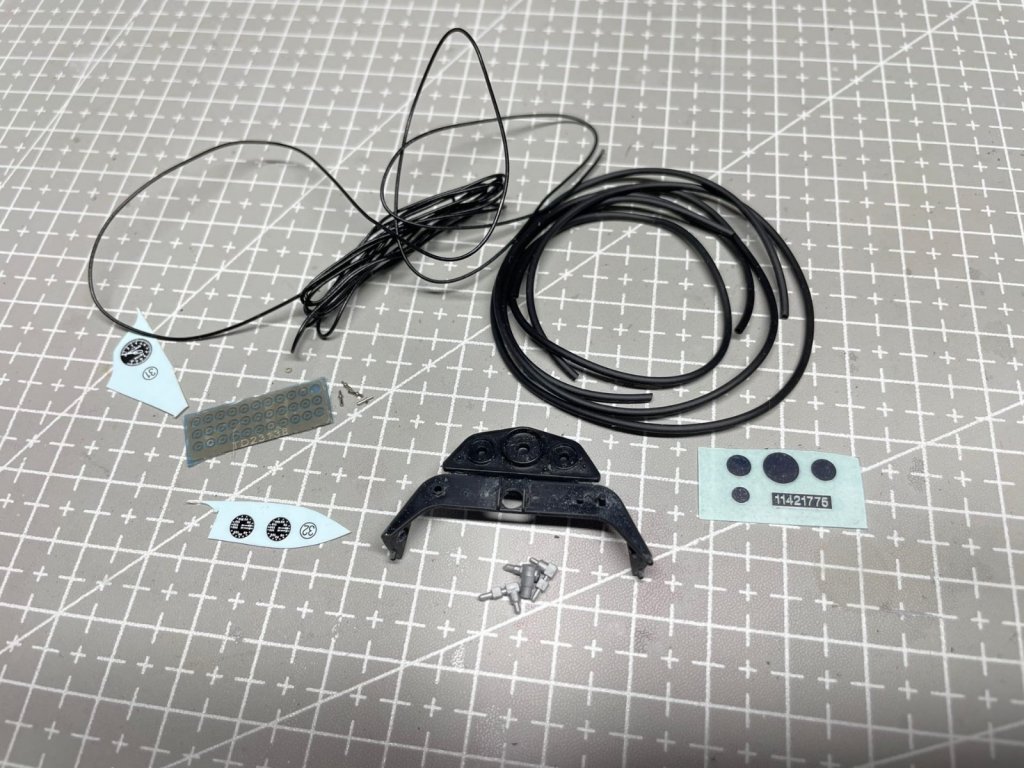

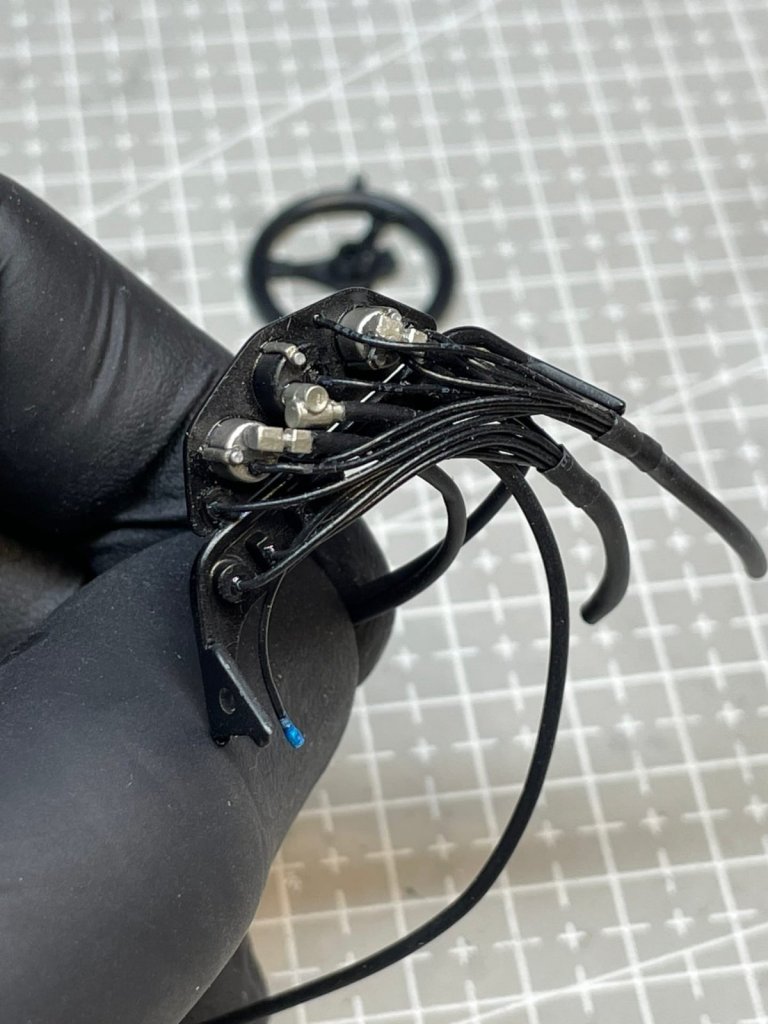

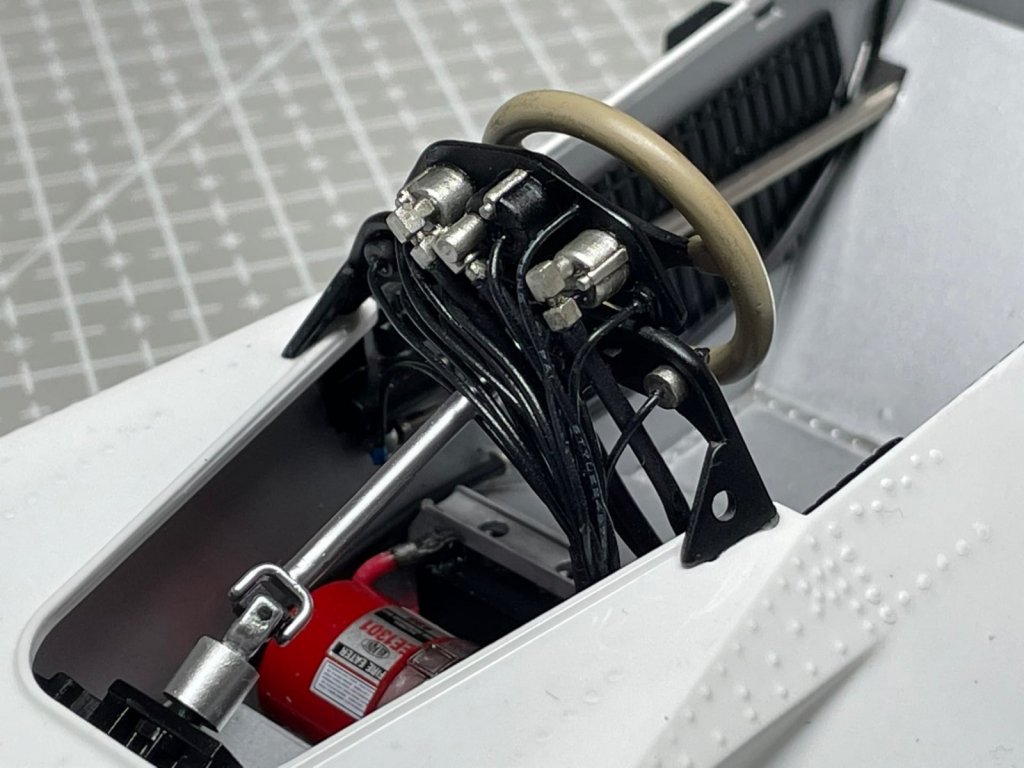

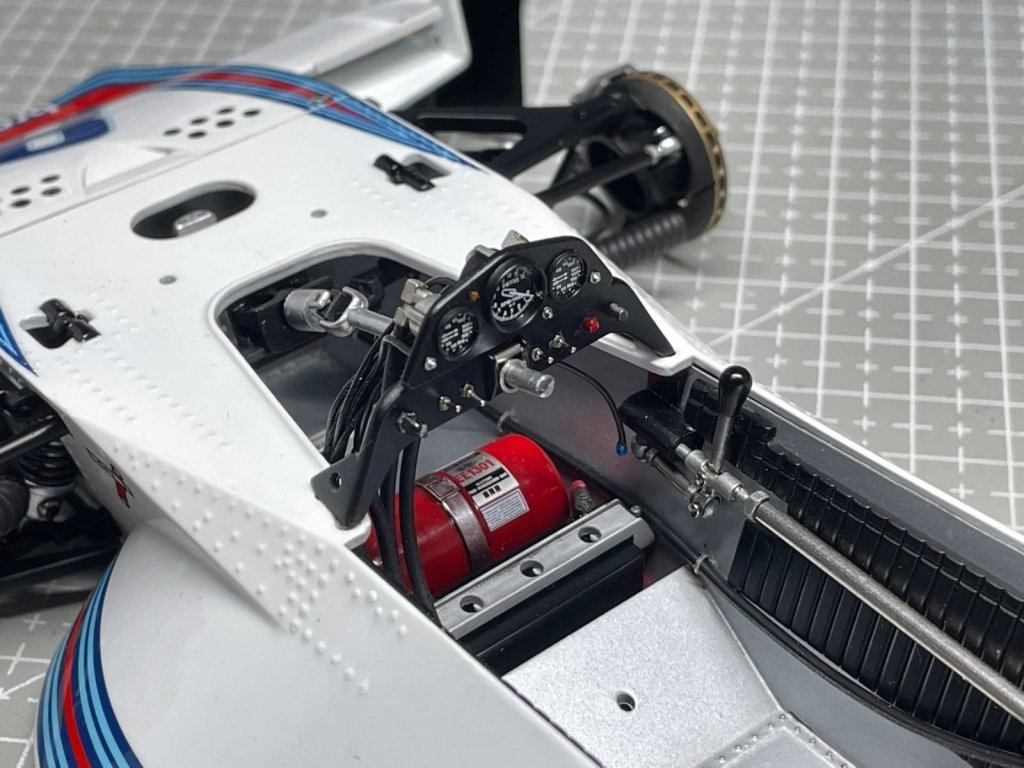

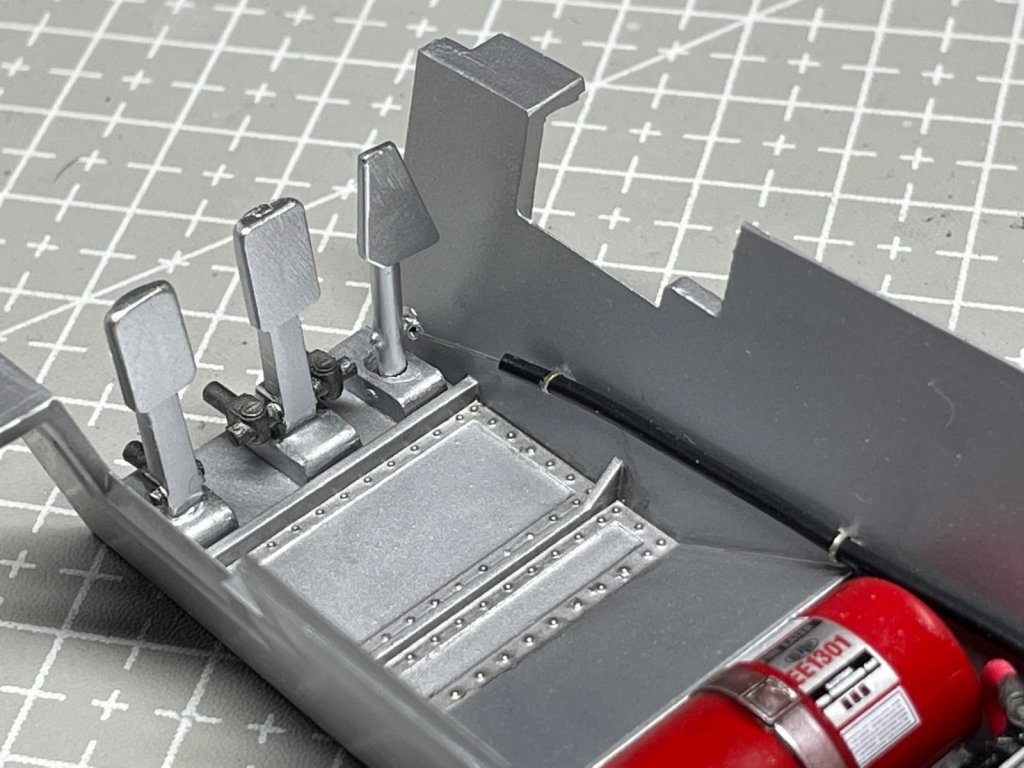

Popular Post Alniro 101 Posted 8 Sep 2023, 16:30:29 Author Popular Post Report Share Posted 8 Sep 2023, 16:30:29 (edited) 6 часов назад, StarSA сказал: Приветствую! Здорово получается, и видео посмотрел. Только сейчас увидел, что земляки Привет ! да , редкость однако. Сегодня речь пойдёт о кокпите, точнее о том, что внутри. Начнём с рычага переключения КПП и кулисы. Вот что предлагает нам покрасить/приклеить тамия. вот так выглядит оригинал вот что потребуется для того чтоб первое фото превратить во второе + Щепотка упоротости, эскиз на салфетке и пара часов работы . Результат ниже видео с демонстрацией механизации тут https://vk.com/video-211402215_456239042 Немного печатной мелочёвки - клеммы на аккум , куда ж без них :) Далеее педали , точнее интересна была только педаль акселератора, сделал её подвижной , потом узнаете для чего :) . Для прочности пришлось сделать её из латунной трубки , в которую уже закрепил тягу. видео с демонстрацией механизации тут https://vk.com/video-211402215_456239043 Ну и напоследок немного электропроводки закосячил , не стёр маркировку с проводов :( Edited 8 Sep 2023, 17:37:23 by Alniro 17 Link to post Share on other sites
Sebastian 539 Posted 9 Sep 2023, 18:18:40 Report Share Posted 9 Sep 2023, 18:18:40 В 08.09.2023 в 12:13, Alniro сказал: да , балуюсь немного :) . Видео это немного другое , там такие мелочи не показать . А мне интересно, как крепите камеру при съемке? Я так понял на 12 все снимается? видео годное 🔥👍 Link to post Share on other sites

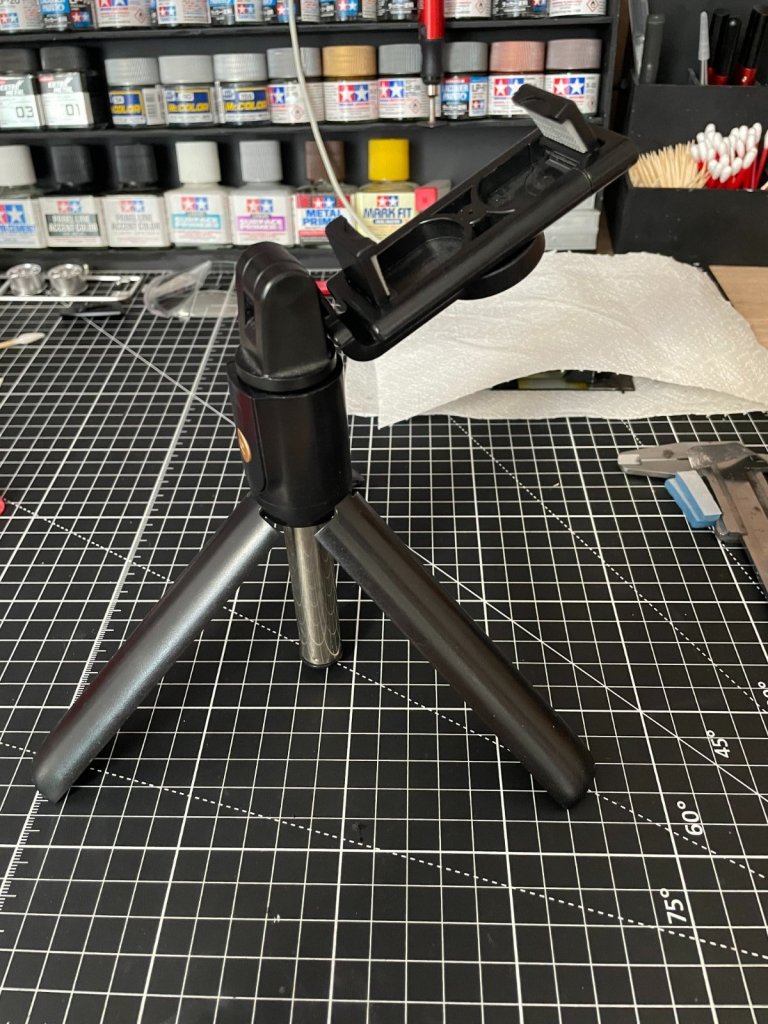

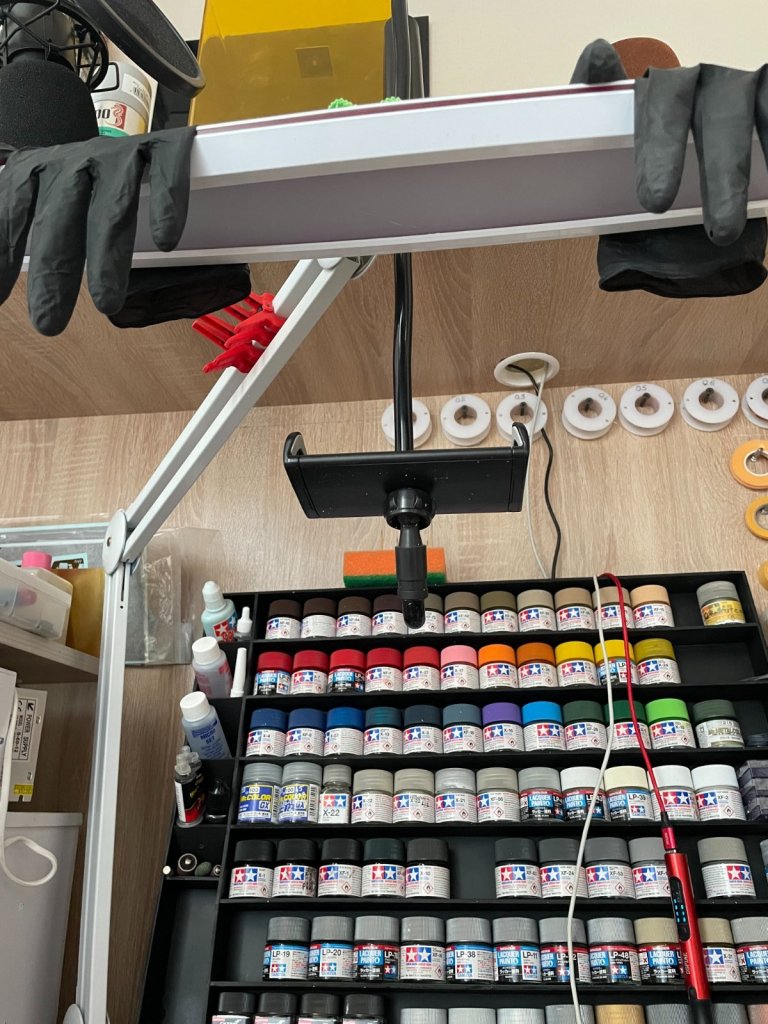

Alniro 101 Posted 10 Sep 2023, 13:40:16 Author Report Share Posted 10 Sep 2023, 13:40:16 (edited) 19 часов назад, Sebastian сказал: А мне интересно, как крепите камеру при съемке? Я так понял на 12 все снимается? видео годное 🔥👍 использую (фото 1) жесткий подвесной штатив для общих планов , а для крупных (фото 2) тренога с телескопической ногой. Да , 12 яблоко , свет прямой , нейтральный на светодиодах 4200К . Видео не корректирую по цвету . Edited 10 Sep 2023, 13:42:47 by Alniro 1 Link to post Share on other sites
Sebastian 539 Posted 11 Sep 2023, 03:59:59 Report Share Posted 11 Sep 2023, 03:59:59 Спасибо 🙏 :) Link to post Share on other sites

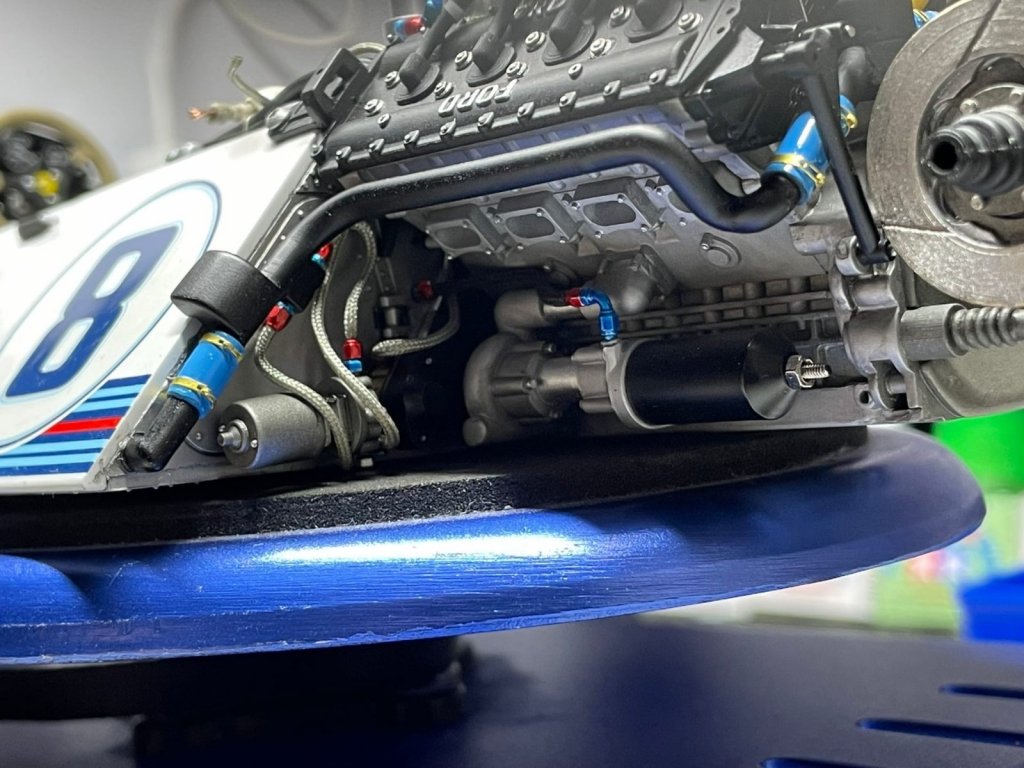

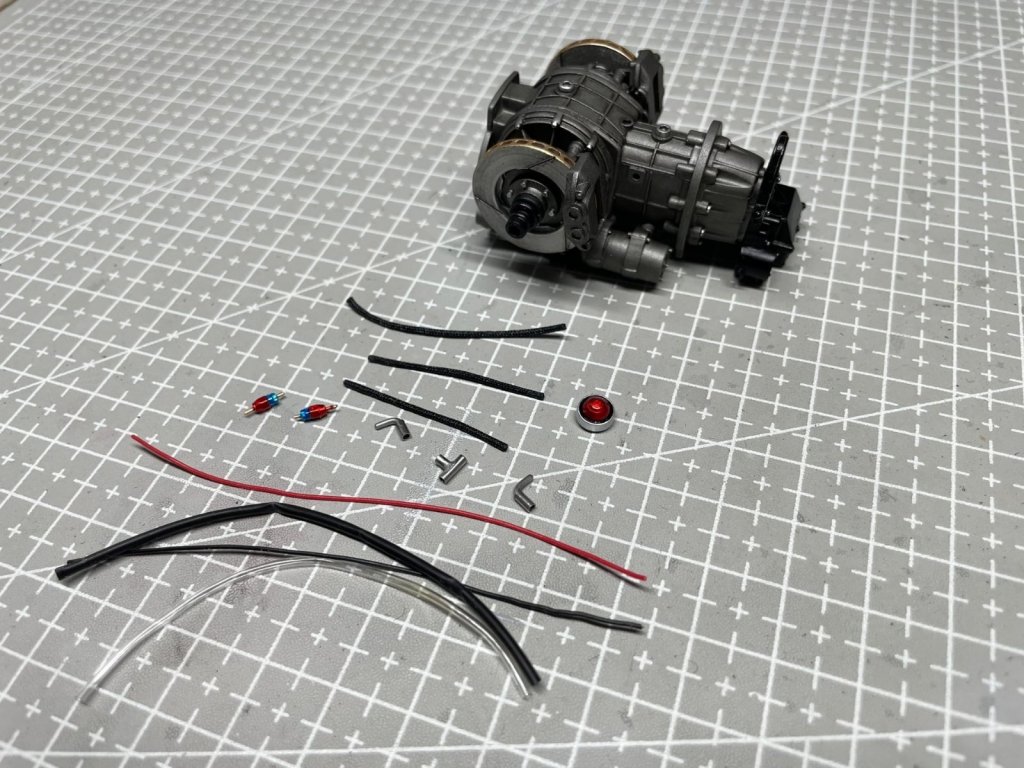

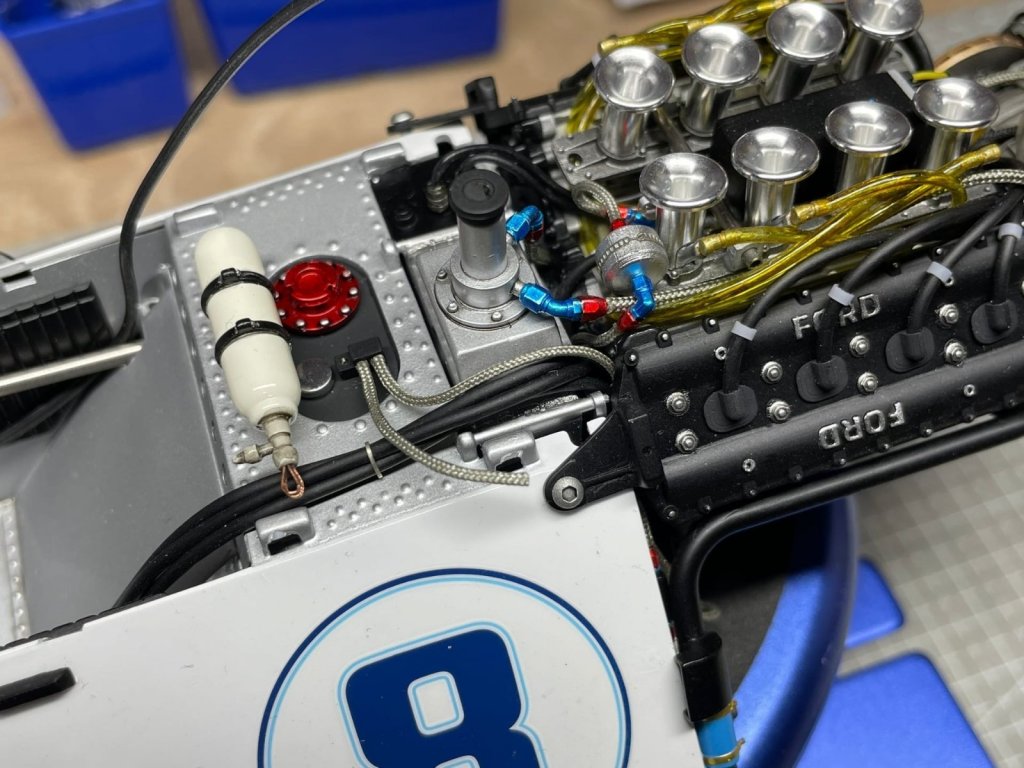

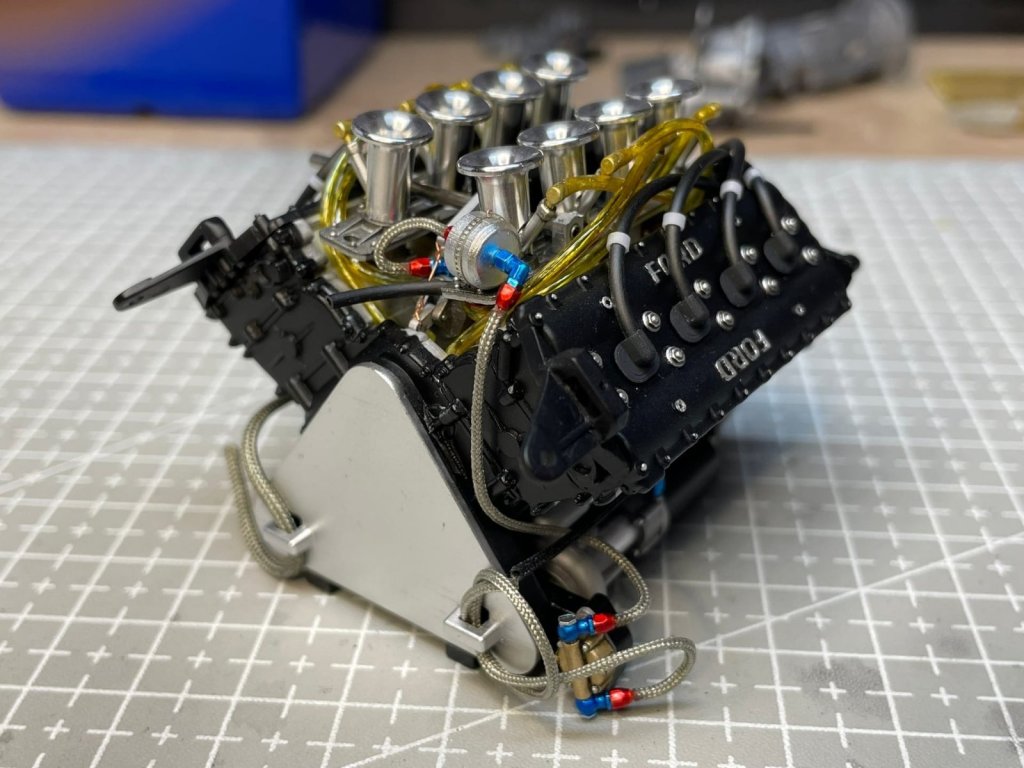

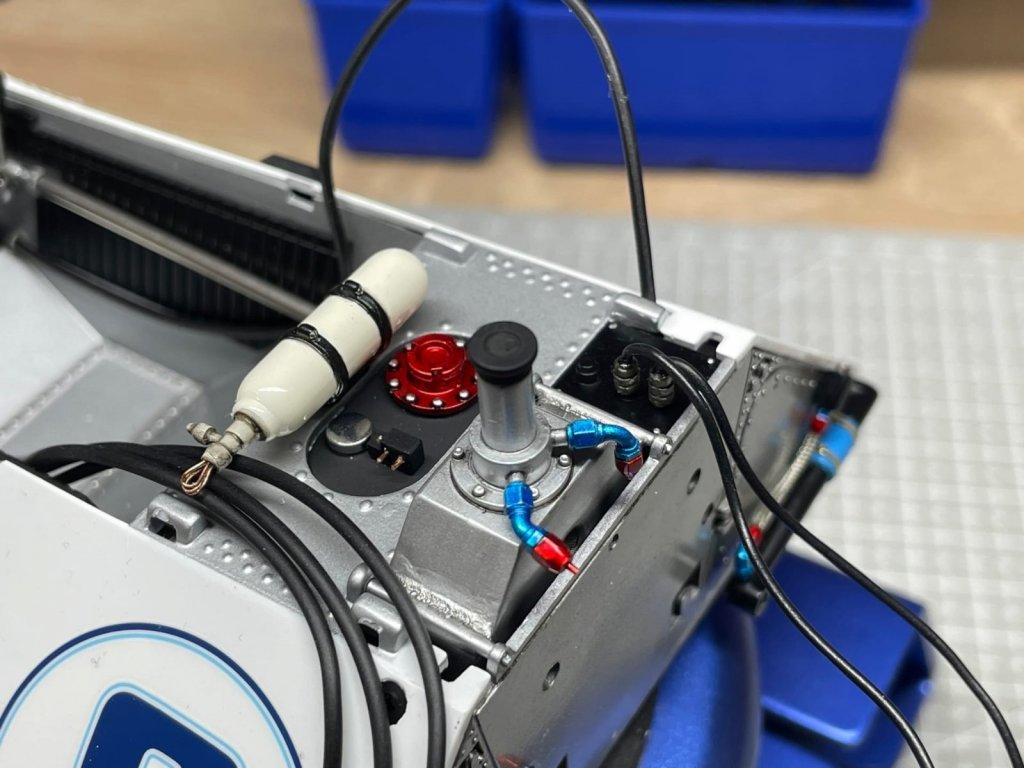

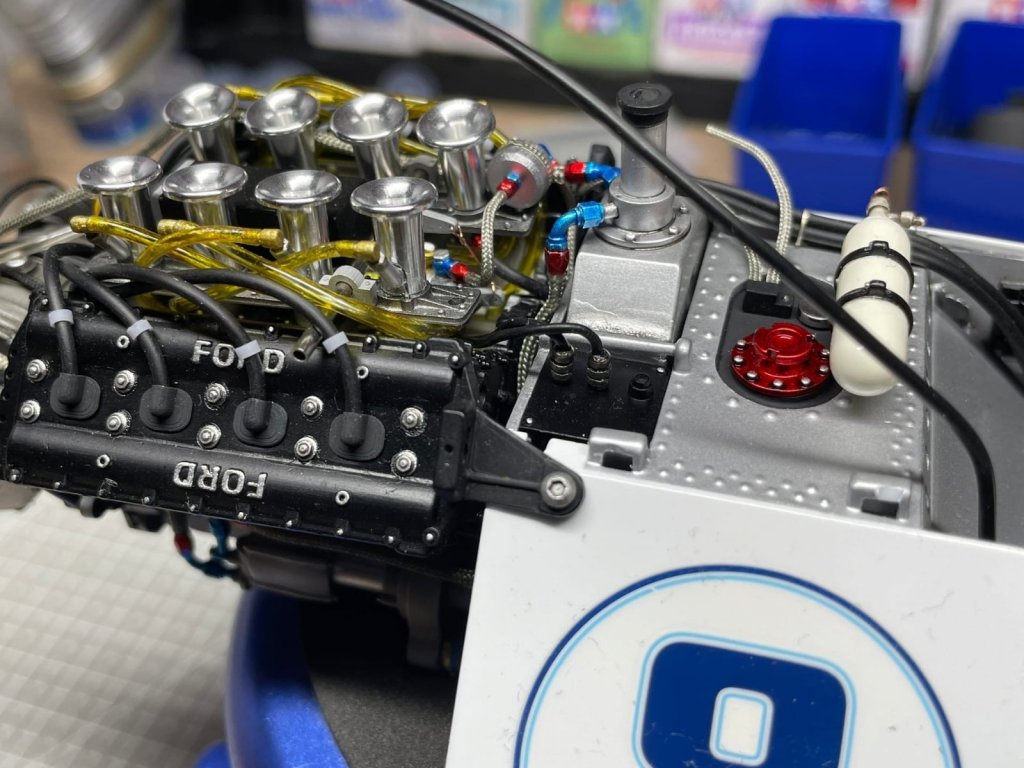

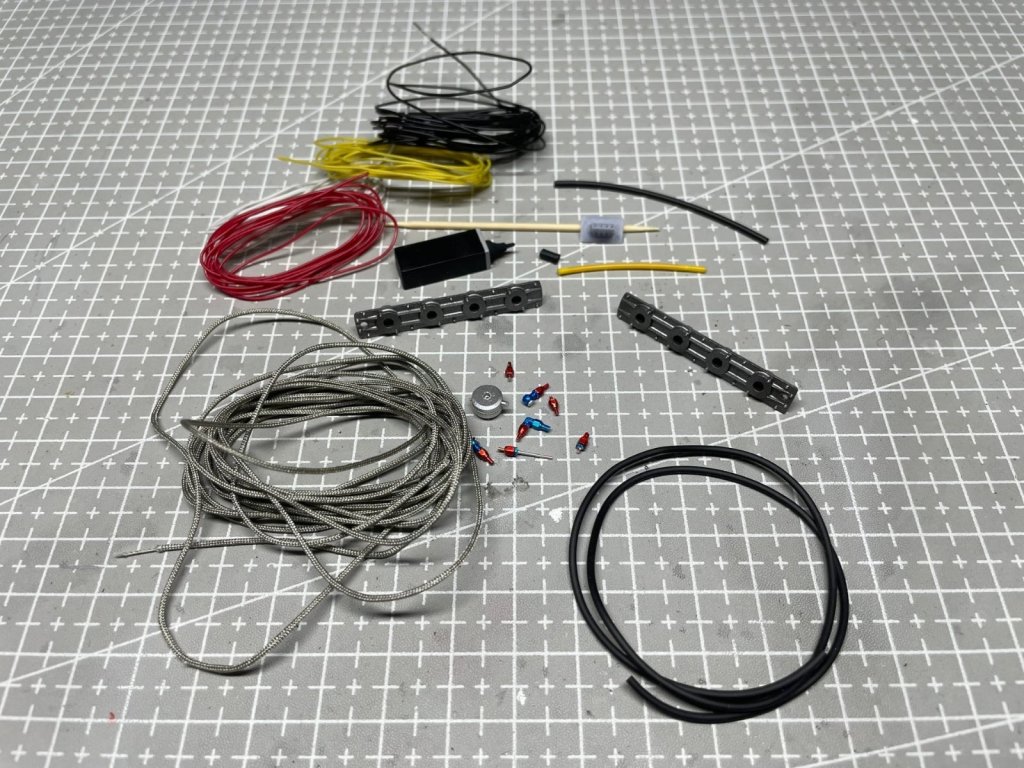

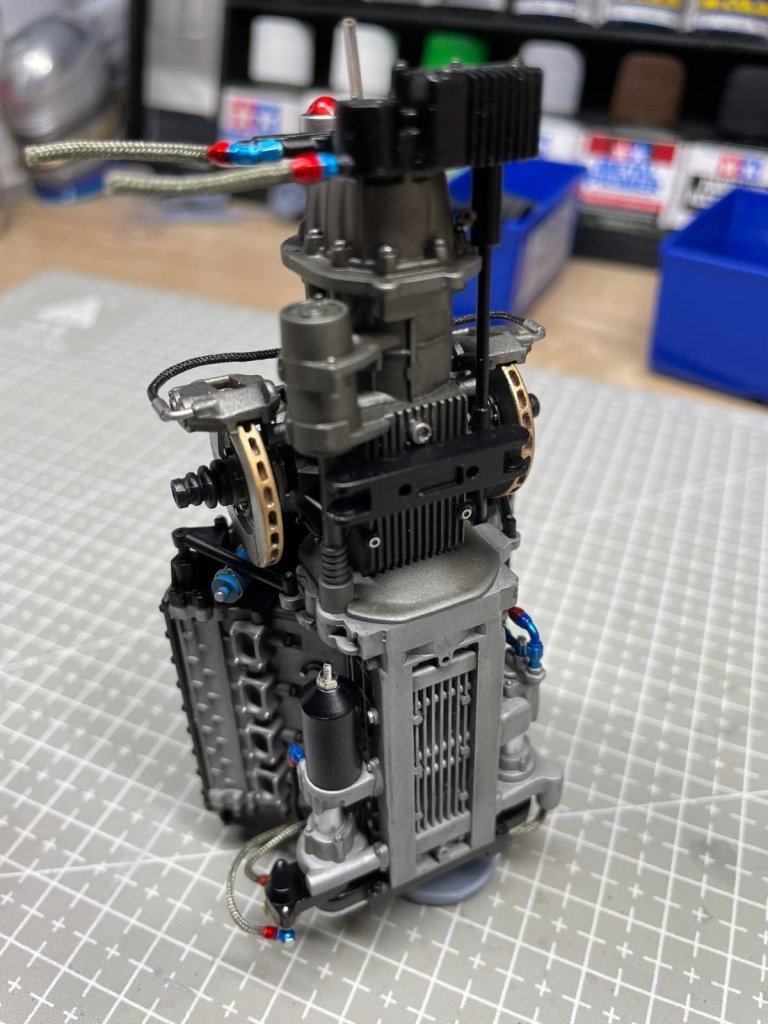

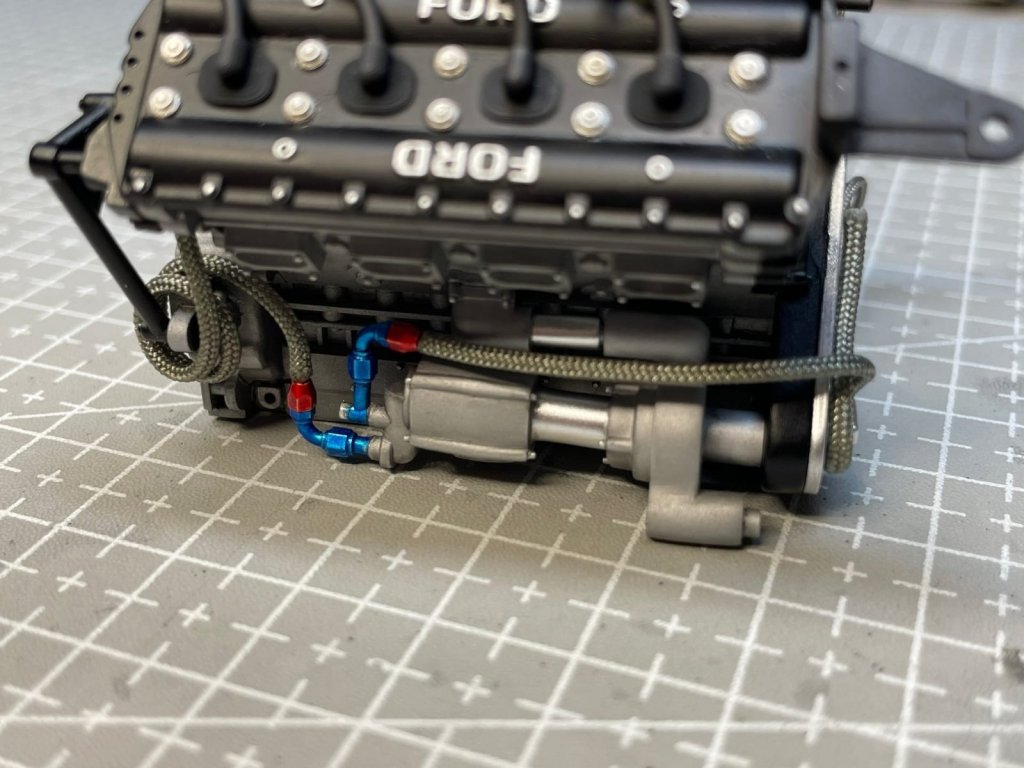

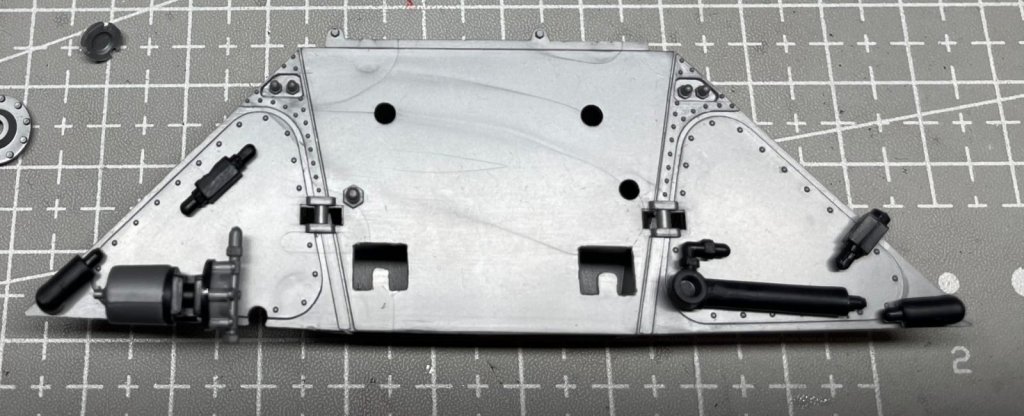

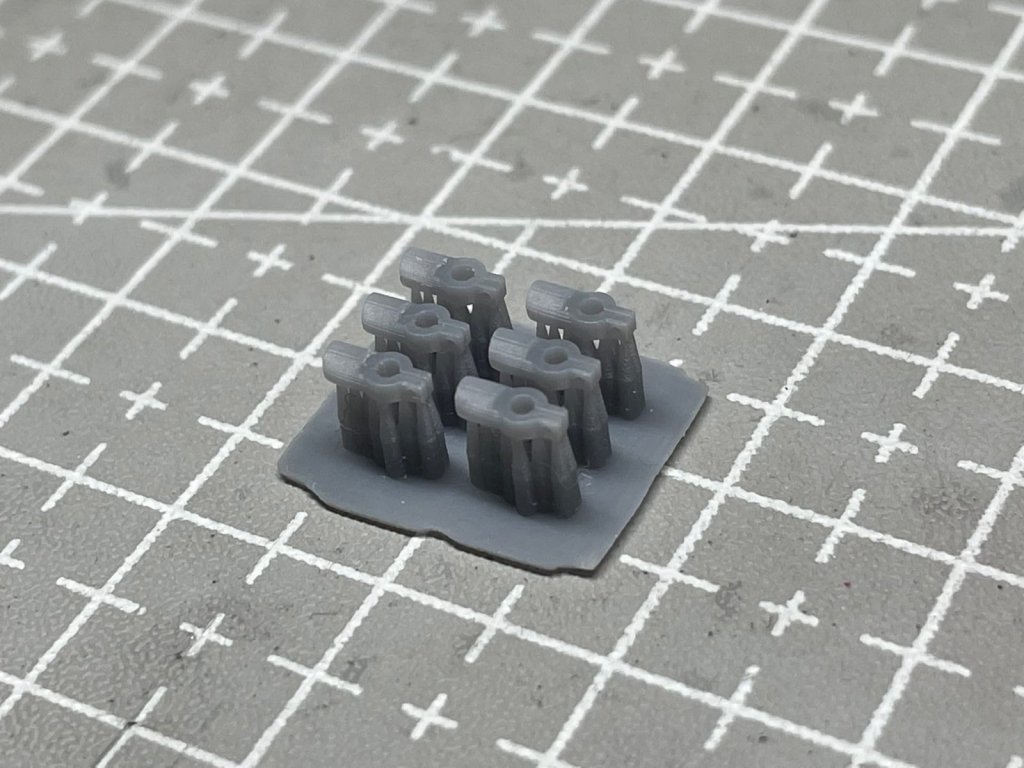

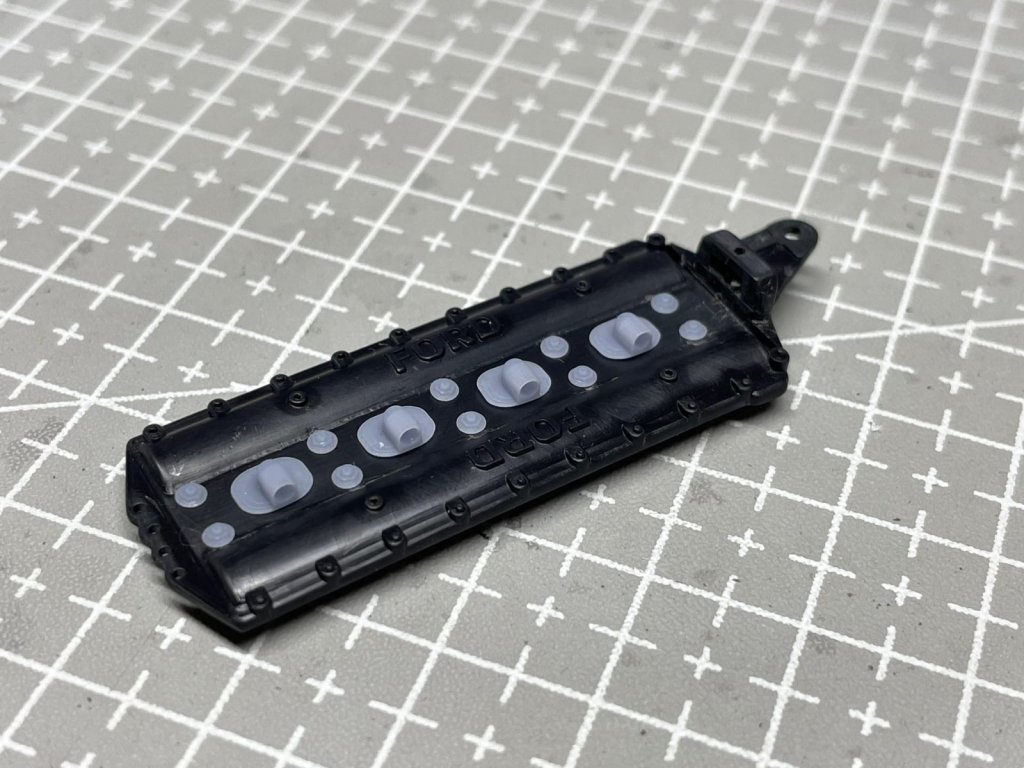

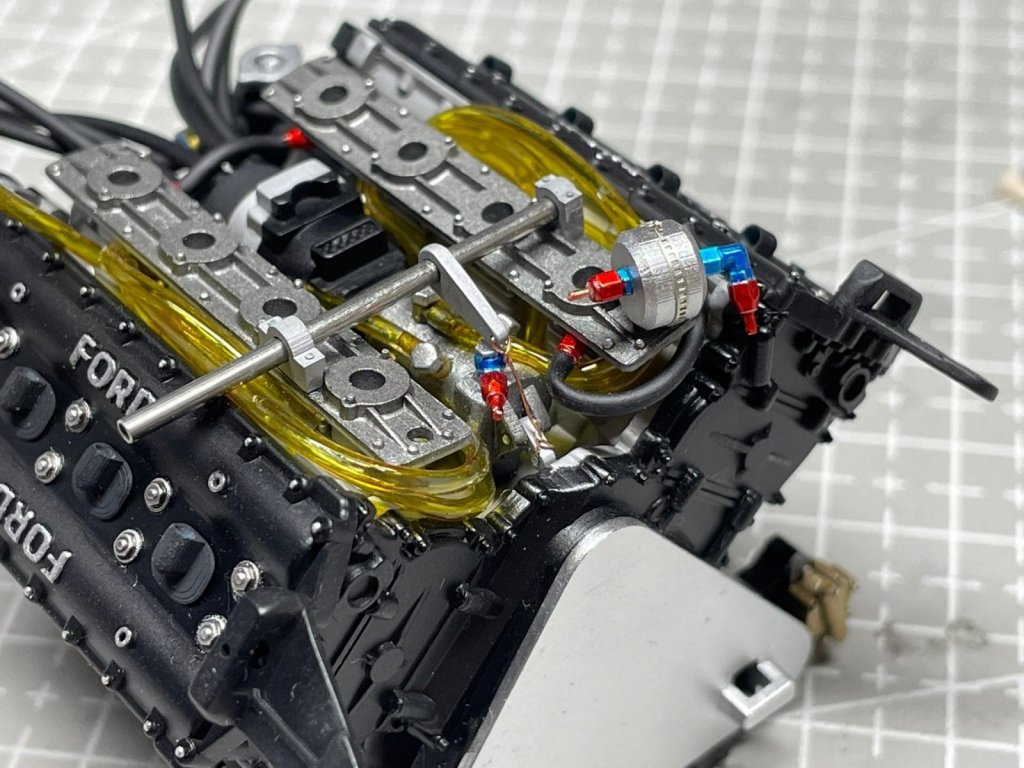

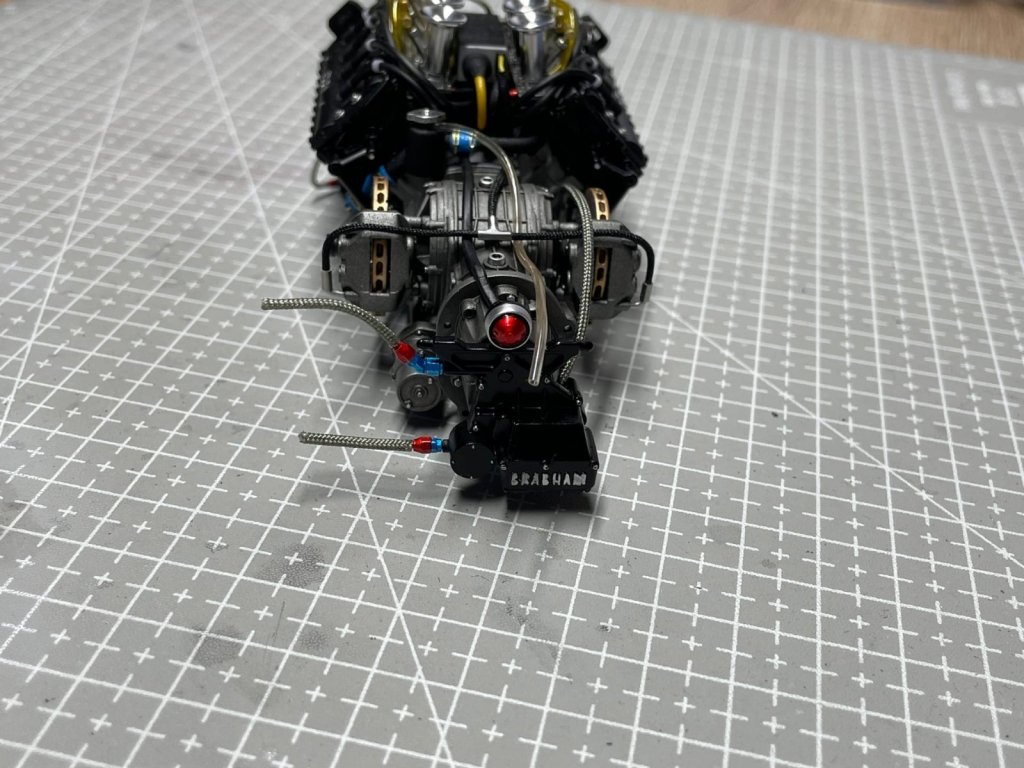

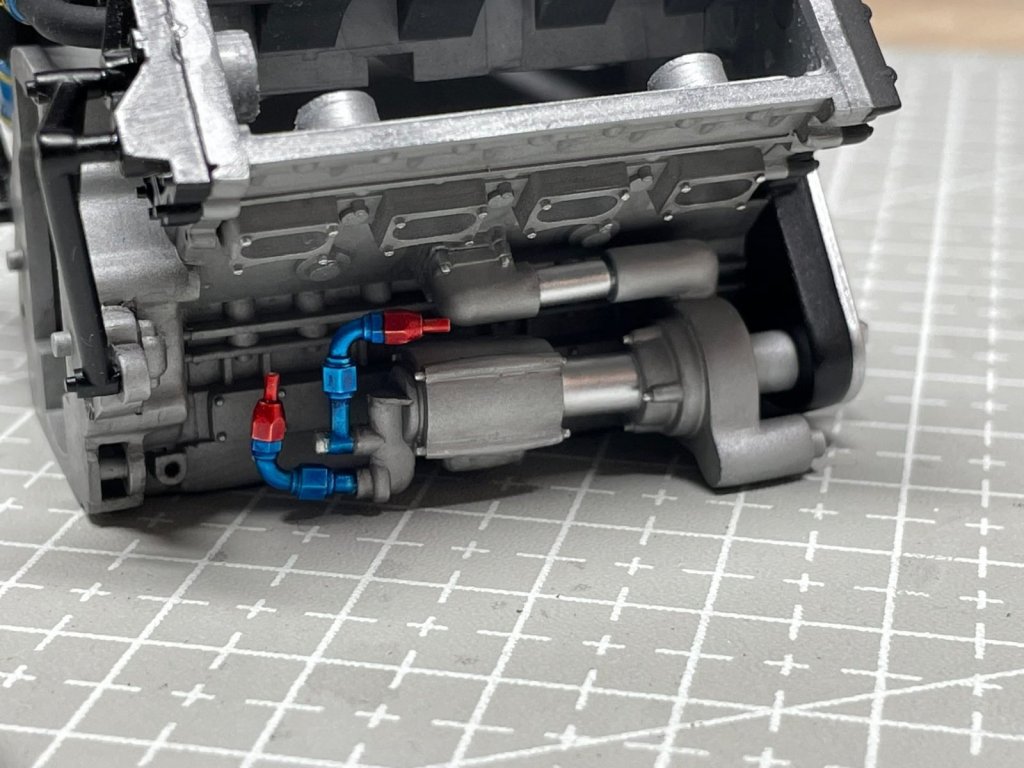

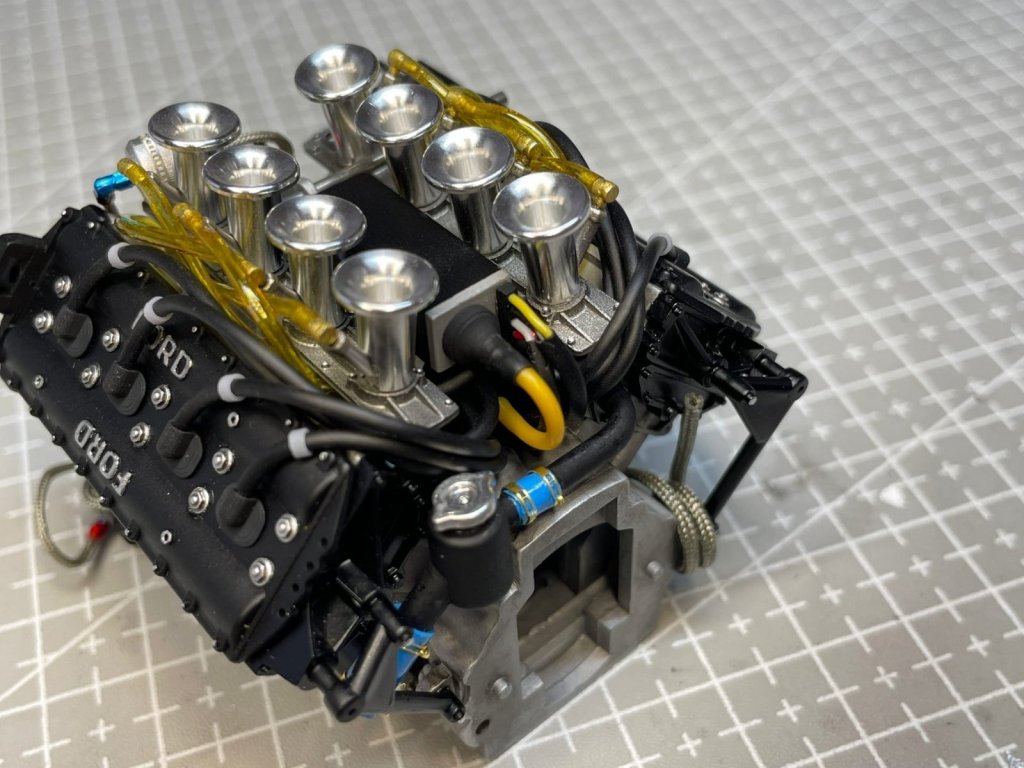

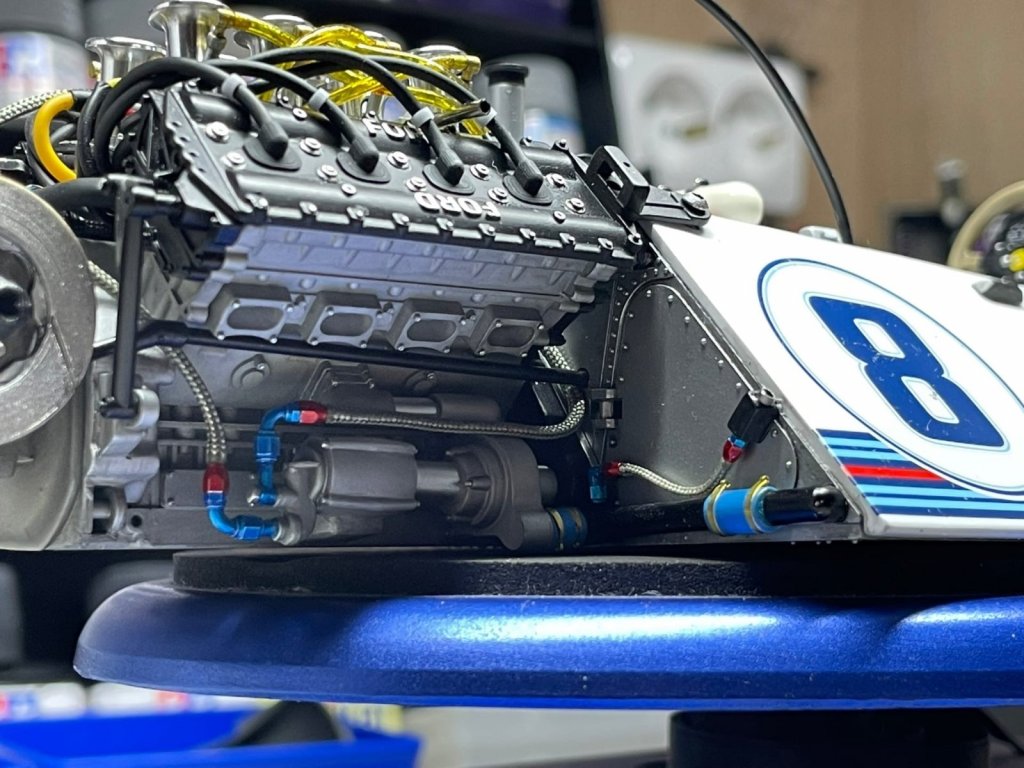

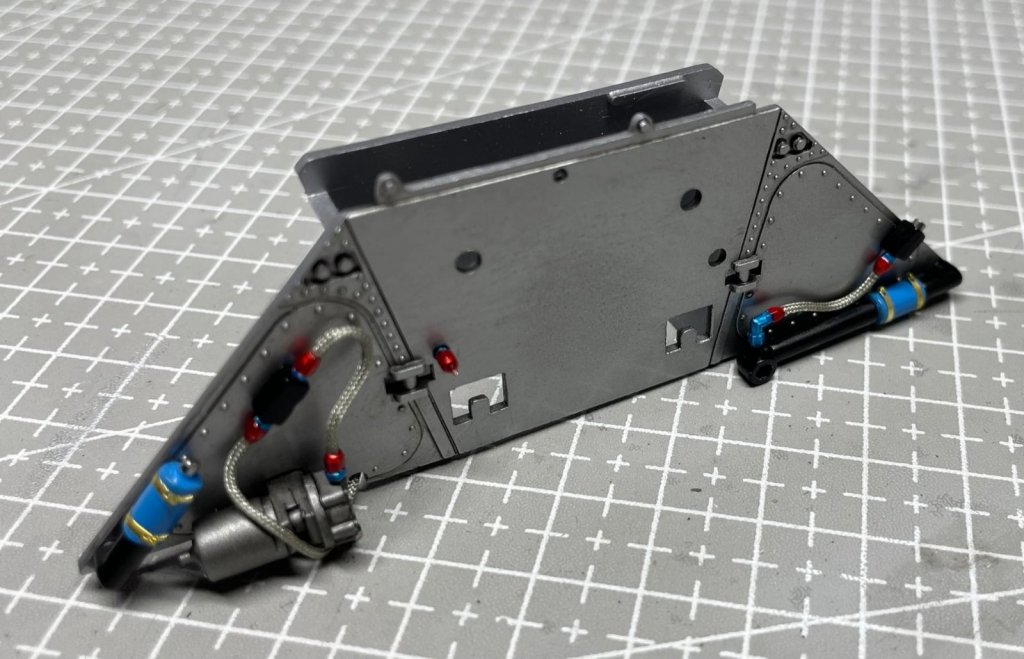

Popular Post Alniro 101 Posted 11 Sep 2023, 19:37:33 Author Popular Post Report Share Posted 11 Sep 2023, 19:37:33 Нарезал материал на мотор и кпп , нашёл чертежи , один будет ниже, вдруг пригодится кому-нибудь Срезал стоковые фитинги , поставил от топстудио ... (в последствии стал ставить свои самопечатные) Далее крышка ... посмотрел , прослезился . ушёл моделить в 3д и печатать :) ..... +/- верно получилось много проводов , трубок , плетёнки , привод дросселя и тд и тп ... Собрал КПП и задние тормоза. Тормозные патрубки пришлось подводить с внешней стороны суппортов , тк с внутренней категорически мало места. + подружил кпп с мотором. Моторный щит так же подвергся небольшим доработкам (было/стало) И на финале этого этапа дружим щит с монококом и мотором с кпп + проводка , патрубки , плетёнка . 10 Link to post Share on other sites
Феофан 84 Posted 12 Sep 2023, 06:15:15 Report Share Posted 12 Sep 2023, 06:15:15 (edited) Мне одному кажется, что перед такими фотками требуется ремарка "Слабонервных просят не смотреть"? Ну нет слов! Edited 12 Sep 2023, 06:16:40 by Феофан 1 Link to post Share on other sites
PETERSON 8,237 Posted 12 Sep 2023, 09:42:02 Report Share Posted 12 Sep 2023, 09:42:02 Очень странно, конечно, что в 12-м масштабе не воспроизвели болты крепления коробки к мотору. 3 Link to post Share on other sites
Николай_ 3,684 Posted 12 Sep 2023, 10:06:29 Report Share Posted 12 Sep 2023, 10:06:29 Это залет, воин! © 2 Link to post Share on other sites
Alniro 101 Posted 12 Sep 2023, 11:10:06 Author Report Share Posted 12 Sep 2023, 11:10:06 1 час назад, PETERSON сказал: Очень странно, конечно, что в 12-м масштабе не воспроизвели болты крепления коробки к мотору. Вообще не подумал про них , тут других забот было не мало :) 1 Link to post Share on other sites
Николай_ 3,684 Posted 12 Sep 2023, 12:24:16 Report Share Posted 12 Sep 2023, 12:24:16 Легенда, он такой один ))) Link to post Share on other sites
Феофан 84 Posted 12 Sep 2023, 13:06:33 Report Share Posted 12 Sep 2023, 13:06:33 1 час назад, Alniro сказал: Вообще не подумал про них , тут других забот было не мало :) Мне кажется, еще не поздно и не составит труда с таким скиллом, хотя бы нижние, верхние все равно не видно. Но дело хозяйское, и без них круто. Link to post Share on other sites
Alniro 101 Posted 12 Sep 2023, 16:49:17 Author Report Share Posted 12 Sep 2023, 16:49:17 3 часа назад, Феофан сказал: Мне кажется, еще не поздно и не составит труда с таким скиллом, хотя бы нижние, верхние все равно не видно. Но дело хозяйское, и без них круто. модель уже на полке , пусть стоит. НО, думаю, после следующих постов помидоры полетят более активно :) Link to post Share on other sites
John Wick 3,598 Posted 12 Sep 2023, 17:07:05 Report Share Posted 12 Sep 2023, 17:07:05 Надо было делать вип в обратном порядке))) сначала готовая и потом постепенно процессы постройки)) 1 Link to post Share on other sites
