Popular Post PETERSON 9,363 Posted 20 Oct 2024, 15:00:27 Popular Post Report Share Posted 20 Oct 2024, 15:00:27 (edited) Приветствую всех участников и зрителей конкурса! Изначально не хотел ввязываться в это мероприятие, но меня спровоцировал один знакомый моделист. И дабы с моим подходом к копийности успеть в срок, я выбрал модель, которая изначально выполнена довольно качественно с точки зрения соответствия прототипу по пропорциям и формам. Никаких изысков в данной стройке не планирую - максимальная изкоробка. Единственное, что хотелось бы исправить - это заменить китовые плоские стёкла на выпуклые. По ходу наверняка что-то решу улучшить или детализировать, но заранее предугадать не могу. Основная масса деталей из смолы, есть фототравление, хромированные металлостикеры, объёмные декали, простые декали, предварительно нарезанная плёнка для стёкол с шелкографией, два самореза. Производитель - Alpha Model, название - McLaren P1, индекс - AM02-0028, масштаб - 1/24. Михаил Петренко, 56 лет, г. Москва#stock_2025@automodelist20xx#stratos75_fgg144@automodelist20xx#регистрация@automodelist20xx#mclaren@automodelist20xx Edited 20 Oct 2024, 15:51:32 by PETERSON 15 Link to post Share on other sites
Maakc 1,717 Posted 20 Oct 2024, 15:16:41 Report Share Posted 20 Oct 2024, 15:16:41 Миша, удачи! Очень мне нравится этот автомобиль! 1 Link to post Share on other sites
PETERSON 9,363 Posted 20 Oct 2024, 15:25:55 Author Report Share Posted 20 Oct 2024, 15:25:55 @Maakc Спасибо! Сам от него тащусь. Впервые увидел его на Женевском автосалоне в 2013-м. 1 Link to post Share on other sites
RedCeres 964 Posted 20 Oct 2024, 15:39:29 Report Share Posted 20 Oct 2024, 15:39:29 36 минут назад, PETERSON сказал: Alfa Model Alpha Model правильно называется) У меня на него есть правильные колеса с установочными элементами под другой клиренс. Если нужно обращайся, поделюсь 3D чертежом. 1 Link to post Share on other sites
PETERSON 9,363 Posted 20 Oct 2024, 16:01:56 Author Report Share Posted 20 Oct 2024, 16:01:56 @RedCeres Спасибо, исправил название. По колёсам пока не смотрел, но спасибо за предложение. Link to post Share on other sites
TheYellowHB 773 Posted 21 Oct 2024, 05:43:10 Report Share Posted 21 Oct 2024, 05:43:10 Р1 это чрезвычайно интересно! Какой цвет будет? Волкано оранж? Link to post Share on other sites
PETERSON 9,363 Posted 21 Oct 2024, 10:49:32 Author Report Share Posted 21 Oct 2024, 10:49:32 5 часов назад, TheYellowHB сказал: Какой цвет будет? Волкано оранж? С вероятностью 99 % - да. https://www.romansinternational.com/used/cars/mclaren/p1/--723 1 Link to post Share on other sites
boxer 999 Posted 21 Oct 2024, 15:37:04 Report Share Posted 21 Oct 2024, 15:37:04 Приятной сборки! 1 Link to post Share on other sites
Popular Post PETERSON 9,363 Posted 27 Oct 2024, 16:09:47 Author Popular Post Report Share Posted 27 Oct 2024, 16:09:47 (edited) @boxer Спасибо за напутствие. Прежде чем приступить к работам, я изучил содержимое кита. Как и ожидалось, помимо плоских стёкол, которые я никогда не смогу поставить на свои модели вместо сферических, я обнаружил несоответствия в форме задней стенки салона, сидений и декоративной крышки моторного отсека. Кроме этого, Альфа не стала делать стёкла в крыше, сделав её глухой. На оригинале в крыше имеются два стекла. Соответственно, в модели отсутствует и рельефная облицовка потолка. Оригинальный потолок выглядит вот так. Задняя стенка салона сильно смещена в сторону мотора, и перед ней Альфа сделала полку. В жизни стенка стоит практически вплотную к спинкам сидений, и никакой полки внизу нет. Про крышку моторного отсека расскажу в следующих сериях. Для исправления всех вышеперечисленных косяков была взята модель из игры. Путём некоторых манипуляций в трёх программах получил модели для печати. Распечатал, как обычно, из смолы Aqua Grey 8K. Шаг печати - 22 микрона. Первая примерка сиденья. Для сравнения с изкоробочным. Матрицы для формовки стёкол в 3D (покрасил тёмно-серым цветом). Edited 27 Oct 2024, 16:10:30 by PETERSON 15 Link to post Share on other sites
yura1961 3,535 Posted 27 Oct 2024, 16:52:24 Report Share Posted 27 Oct 2024, 16:52:24 42 минуты назад, PETERSON сказал: я обнаружил несоответствия в форме задней стенки салона, сидений и декоративной крышки моторного отсека. Кроме этого, Альфа не стала делать стёкла в крыше, сделав её глухой. Ну,понеслось... 3 Link to post Share on other sites
PETERSON 9,363 Posted 27 Oct 2024, 17:01:01 Author Report Share Posted 27 Oct 2024, 17:01:01 @yura1961 А как иначе? 2 Link to post Share on other sites
oleglorenz 3,078 Posted 27 Oct 2024, 18:42:29 Report Share Posted 27 Oct 2024, 18:42:29 Это же как-то надо примерить матрицы к кузову, убедиться что стекло подойдет ? Link to post Share on other sites
John Wick 3,925 Posted 27 Oct 2024, 18:59:08 Report Share Posted 27 Oct 2024, 18:59:08 Сделать ответные части и приложить их. Link to post Share on other sites
PETERSON 9,363 Posted 27 Oct 2024, 18:59:14 Author Report Share Posted 27 Oct 2024, 18:59:14 @oleglorenz Я габаритные размеры проверил - совпадают. Link to post Share on other sites
AeroMax 936 Posted 28 Oct 2024, 18:35:49 Report Share Posted 28 Oct 2024, 18:35:49 В 27.10.2024 в 19:09, PETERSON сказал: Распечатал, как обычно, из смолы Aqua Grey 8K. Шаг печати - 22 микрона. Красота! 1 Link to post Share on other sites

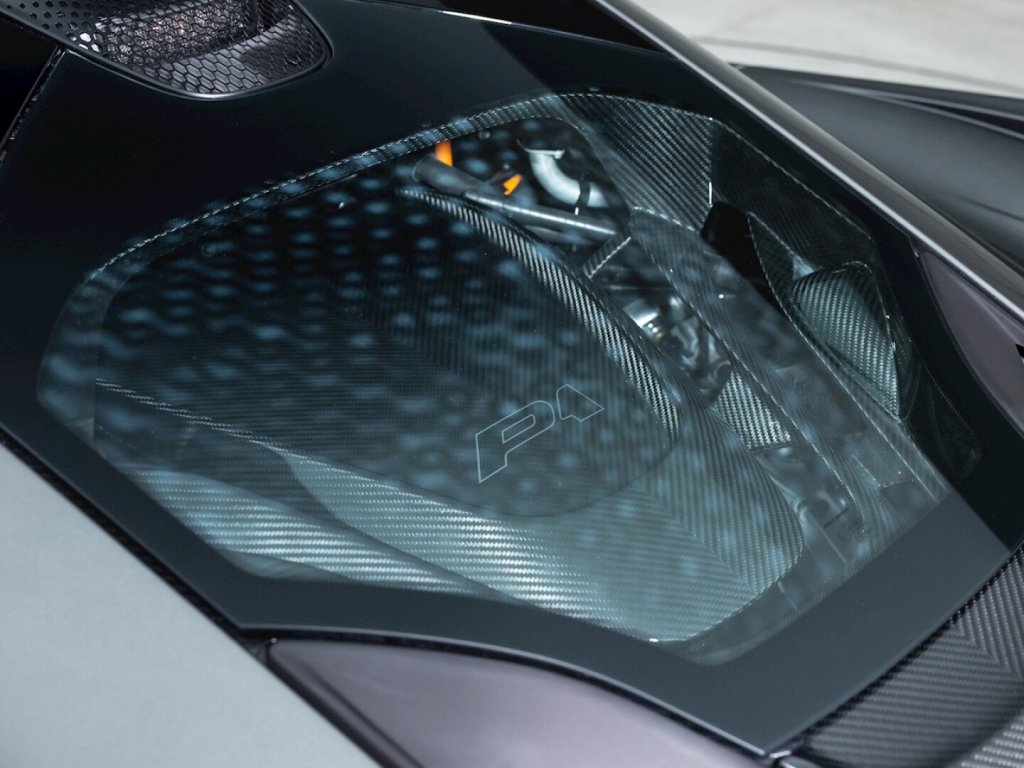

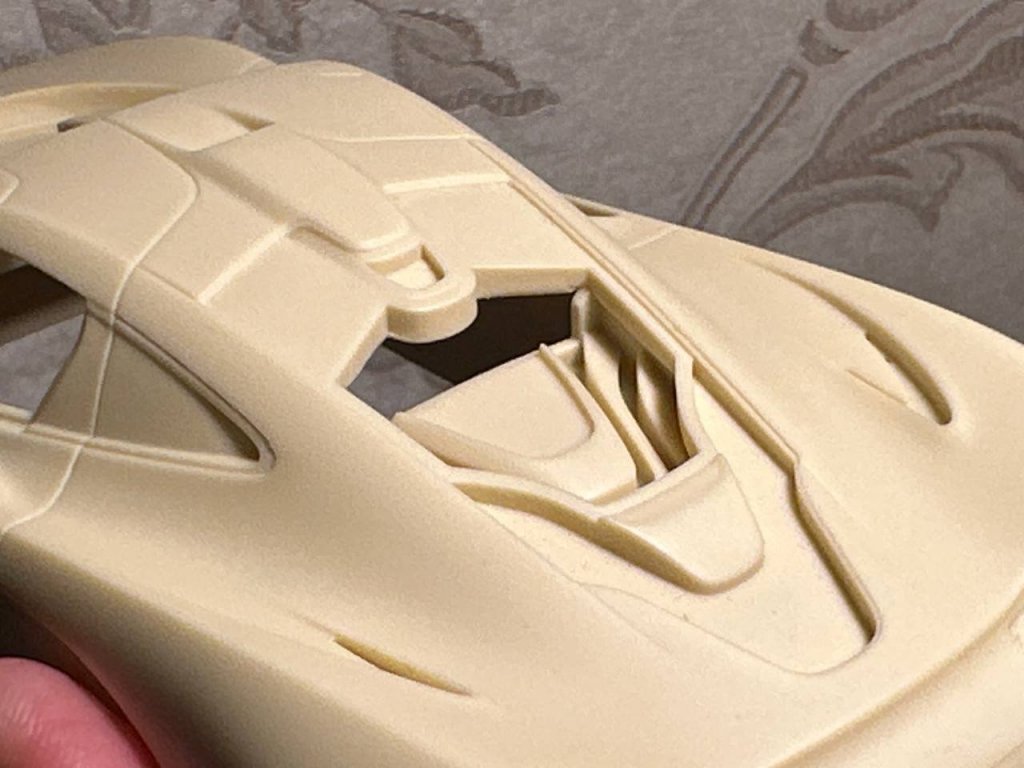

Popular Post PETERSON 9,363 Posted 31 Oct 2024, 08:12:19 Author Popular Post Report Share Posted 31 Oct 2024, 08:12:19 (edited) Как обещал выше, расскажу про декоративную крышку моторного отсека. В ките она глухая, центральная часть приподнята, отсутствует передняя часть и выпуклости по бокам. Кроме того, огромная толщина крыши усугубляет ситуацию. Беру модель из игры и вытягиваю из неё нужную мне деталь. Тут я показал наглядное сравнение изкоробочной и реалистичной крышек. Достраиваем, выращиваем, убираем толщину с крыши, подгоняем. Пока не вклеивал. Кстати, на фотографиях можно заметить прорезанное окно на крыше. Это начало работ по внедрению окон. Сперва я выпилил одно окно, но потратил много времени, потому что толщина вырезанного фрагмента вот такая. Для упрощения работы, и поскольку это было необходимо для дальнейших работ, я уменьшил всю крышу по толщине. Тут она блестит, потому что фотографировал после мытья от опилок. Тут уже вырезано и выбрано лишнее. Затем был длительный процесс подгонки, и наконец-то, потолок вклеен. Остаётся подогнать и вклеить вот эти уплотнители и пару деталей на рамки дверей. Напомню, что было, и что стало. Edited 31 Oct 2024, 09:01:42 by PETERSON 14 Link to post Share on other sites
Брат Петерсона 1,063 Posted 31 Oct 2024, 08:51:07 Report Share Posted 31 Oct 2024, 08:51:07 Уже очень интересно. Я представляю, что будет, когда ты подберёшься к закреплению колёс- наверняка печать подвески и подрамника, но может быть адаптация шасси от Сенны. 1 Link to post Share on other sites
PETERSON 9,363 Posted 31 Oct 2024, 09:00:34 Author Report Share Posted 31 Oct 2024, 09:00:34 @Брат Петерсона Спасибо, брат! Тут я буду исходить из сроков. Хотелось бы и подвеску, и детализированный моторный отсек... Но нужно быть реалистом. Чтобы, как ты скажешь, не пить в конце срока Ред Булл ящиками. Link to post Share on other sites
4auka 2,739 Posted 31 Oct 2024, 09:01:17 Report Share Posted 31 Oct 2024, 09:01:17 9 минут назад, Брат Петерсона сказал: Уже очень интересно. Я представляю, что будет, когда ты подберёшься к закреплению колёс- наверняка печать подвески и подрамника, но может быть адаптация шасси от Сенны. Дмитрий, вот кто вас за язык тянул? Миша сам себе усложнений понапридумывает, а тут еще вы с братскими идеями 4 Link to post Share on other sites
AeroMax 936 Posted 2 Nov 2024, 19:20:38 Report Share Posted 2 Nov 2024, 19:20:38 Ну что тут скажешь! Опять - Красота! 1 Link to post Share on other sites
oleglorenz 3,078 Posted 3 Nov 2024, 11:06:10 Report Share Posted 3 Nov 2024, 11:06:10 Там где глухая крышка превращается в открытую, нужно же чтобы и мотор был виден 🙂 А дальше примерно так 😁 Link to post Share on other sites
PETERSON 9,363 Posted 3 Nov 2024, 13:38:48 Author Report Share Posted 3 Nov 2024, 13:38:48 2 часа назад, oleglorenz сказал: А дальше примерно так 😁 2 Link to post Share on other sites
Popular Post PETERSON 9,363 Posted 5 Nov 2024, 13:07:11 Author Popular Post Report Share Posted 5 Nov 2024, 13:07:11 (edited) Пока мы все ждём, когда грузовик наедет на столбик, покажу небольшой прогресс. Раз уж с декоративной крышкой моторного отсека сказал А, то надо говорить и Б. Вырастил заднюю вставку с жалюзи. Начал примерку мотора. Смешной момент - инженеры Альфы решили патрубки системы охлаждения соединить с турбинами выпускной системы. Альфа, похоже, ни разу не собирала свой кит, поскольку мотор очень сильно упирался в кузов выступающими выпускными трубами. Пришлось выкопать в кузове две глубоких ямы. Так уже не упирается. Edited 5 Nov 2024, 13:08:02 by PETERSON 5 Link to post Share on other sites
Брат Петерсона 1,063 Posted 5 Nov 2024, 13:44:19 Report Share Posted 5 Nov 2024, 13:44:19 31 минуту назад, PETERSON сказал: Начал примерку мотора. Смешной момент - инженеры Альфы решили патрубки системы охлаждения соединить с турбинами выпускной системы. Собираешься подключить охлаждение к радиаторам, а воздух к интеркулерам? Интересно будет увидеть, чем закончится противостояние грузовика и столбика. Link to post Share on other sites
PETERSON 9,363 Posted 5 Nov 2024, 13:45:03 Author Report Share Posted 5 Nov 2024, 13:45:03 Только что, Брат Петерсона сказал: Собираешься подключить охлаждение к радиаторам, а воздух к интеркулерам? Я твою модель подвески решил чуть-чуть доработать и использовать в этой стройке. Надеюсь, ты не будешь против? 2 Link to post Share on other sites
