[Конкурс SC "Автомоделист 2024"] 1/24 Mazda RX-7 VeilSide Fortune

[Alekss 24]

Добрый день!

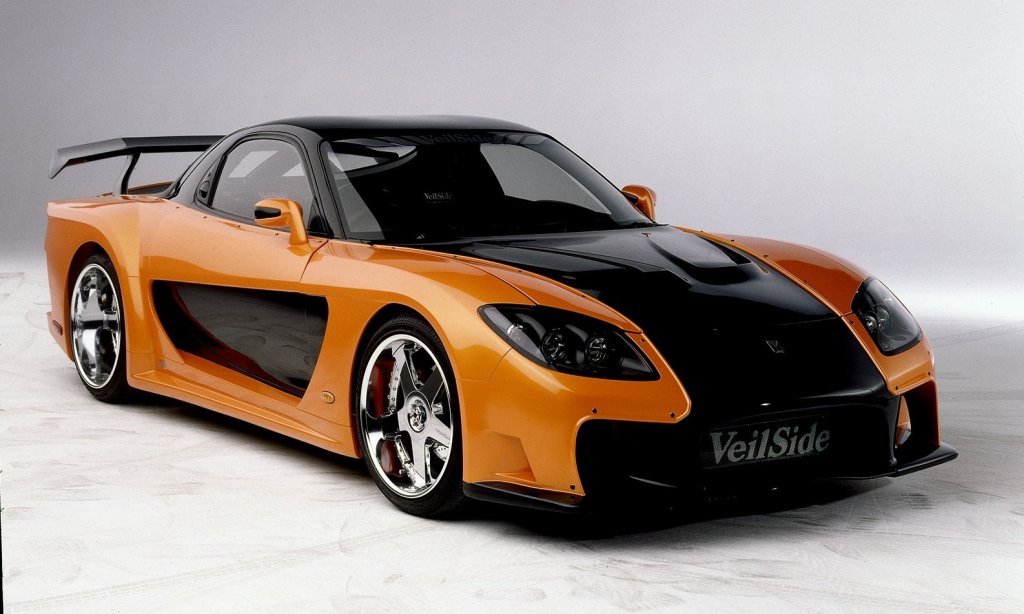

Решил создать тему по постройке одного их культовых автомобилей серии Форсажа - Mazda RX-7 в обвесе VeilSide Fortune.



Планируется по-возможности максимально повторить автомобиль из 3 части Форсажа, включая интерьер и подкапотное пространство.

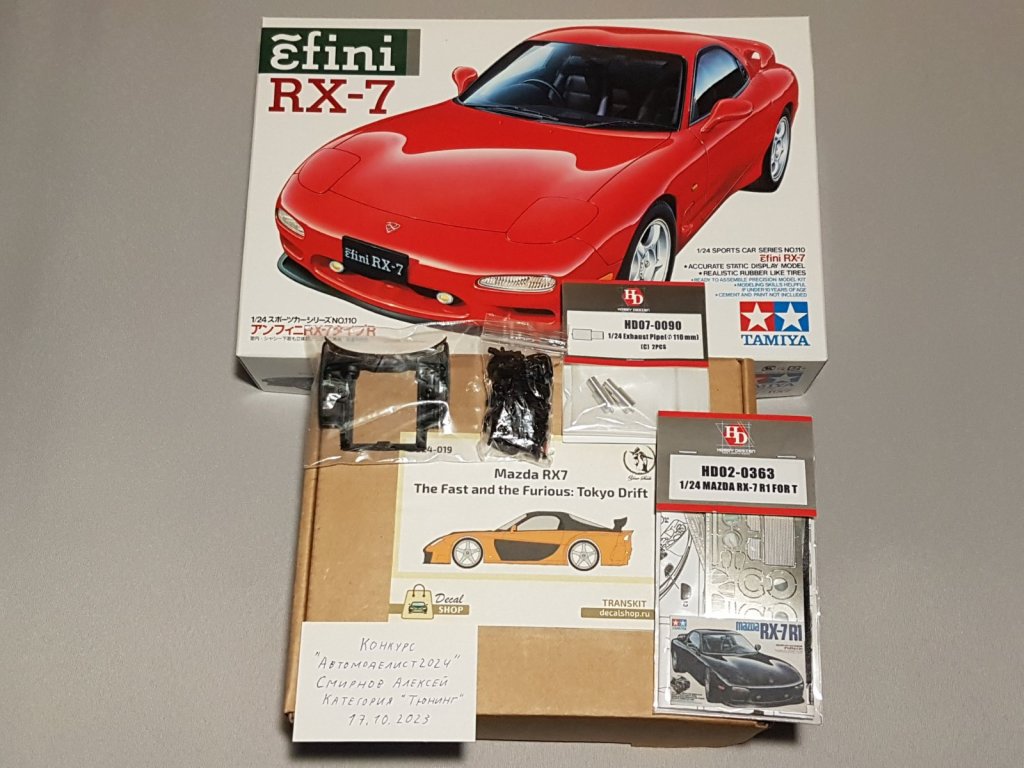

Что имеется на данный момент:

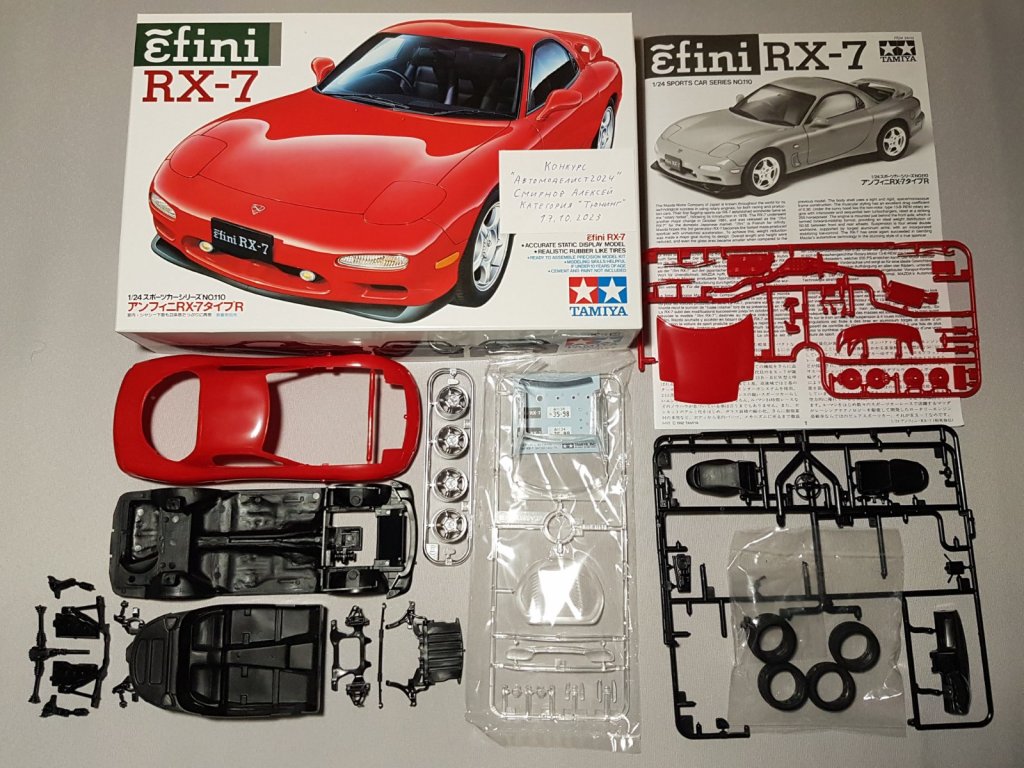

В качестве донора шасси выступит довольно простой по сегодняшним меркам кит от Тамии. Несмотря на возраст, все детали, включая прозрачные, а также покрышки отлиты прекрасно.

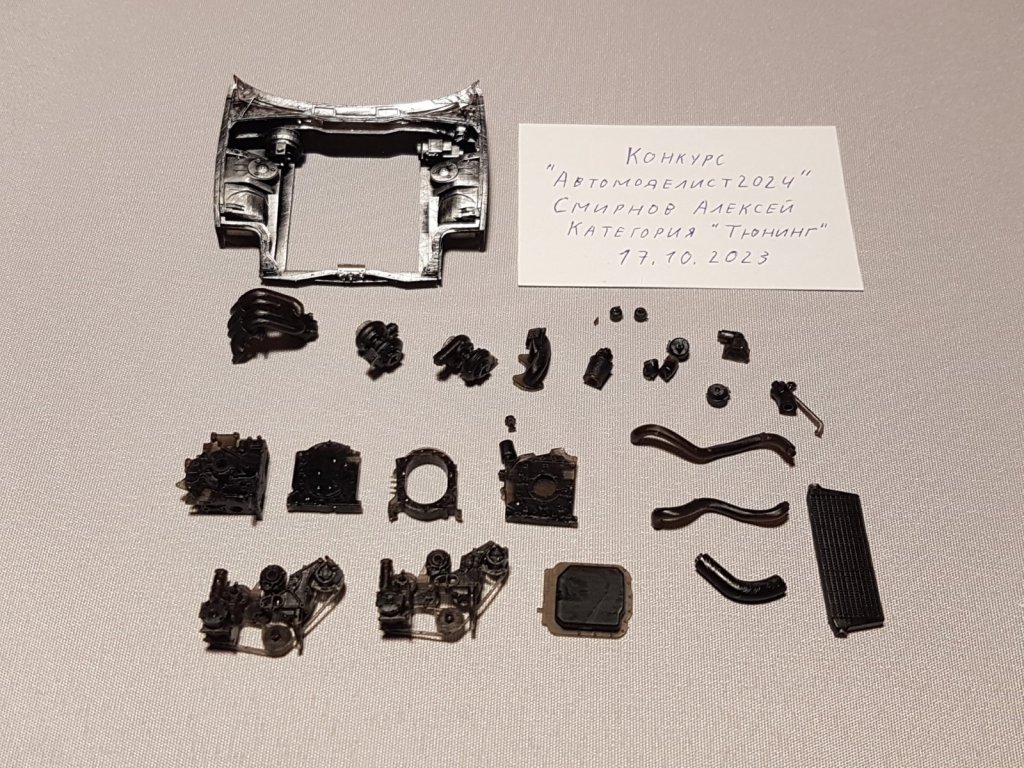

Для подкапотки приобретен прекрасно проработанные моторный отсек и двигатель 13B от Scale Parts

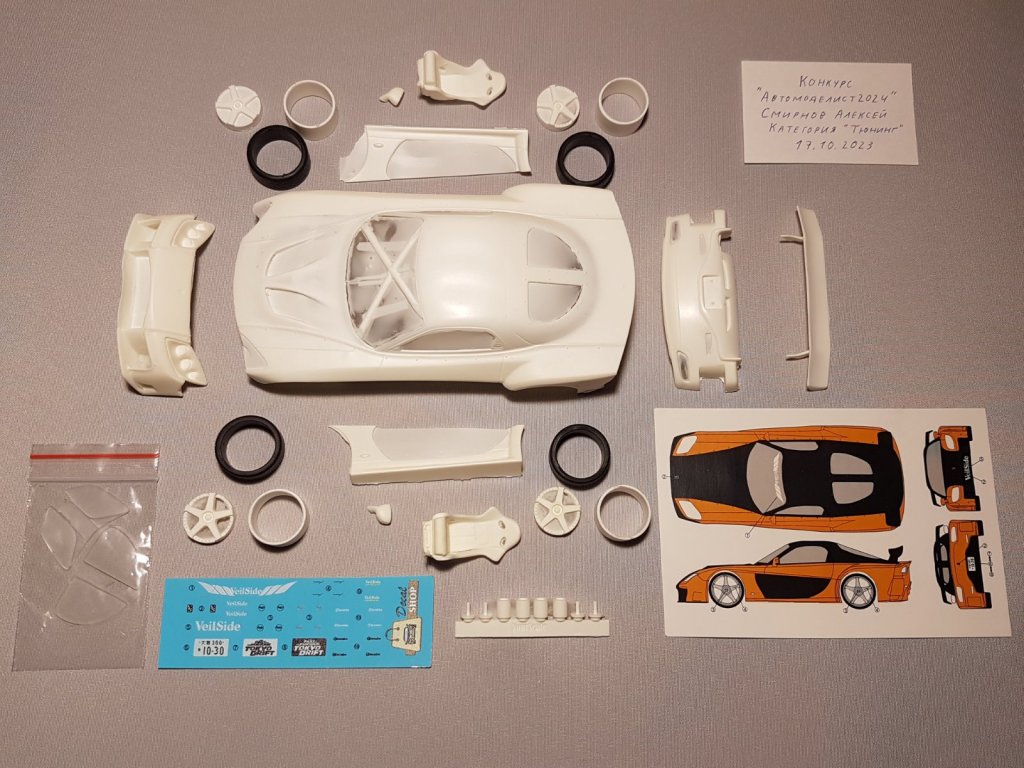

Теперь самое интересное - смоляной транскит, включающий в себя: кузов, отдельно передний и задний бампера, пороги, зеркала, спойлер, спортивные сиденья, сборные колесные диски, резиновые покрышки, 2 варианта колесных втулок, остекление фар и крышки багажника, декаль и схему их нанесения.

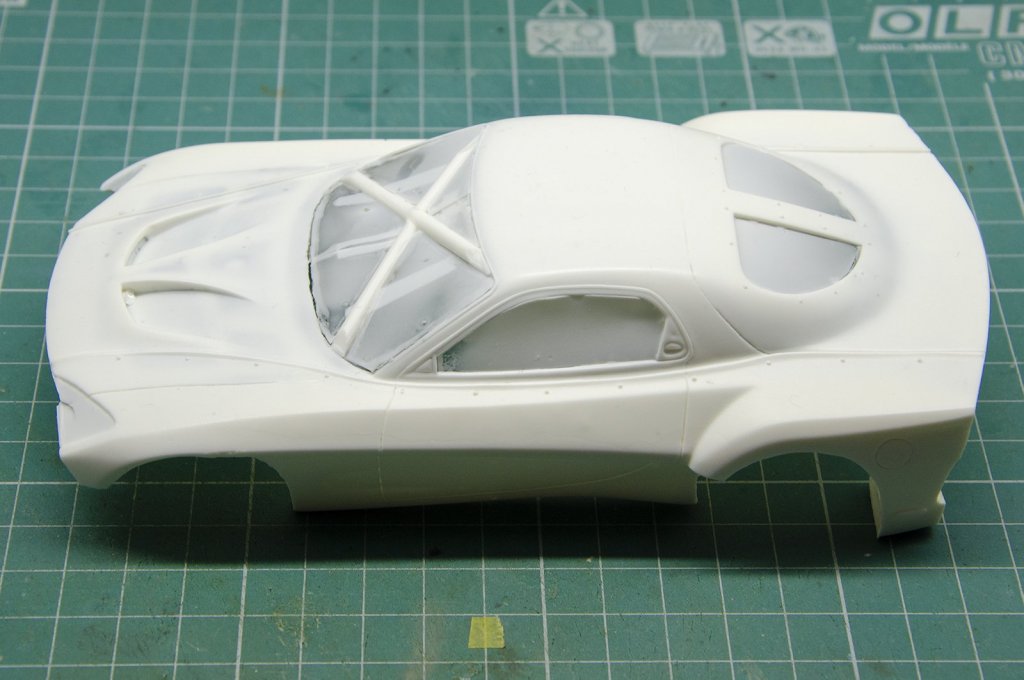

Подробнее, кузов:

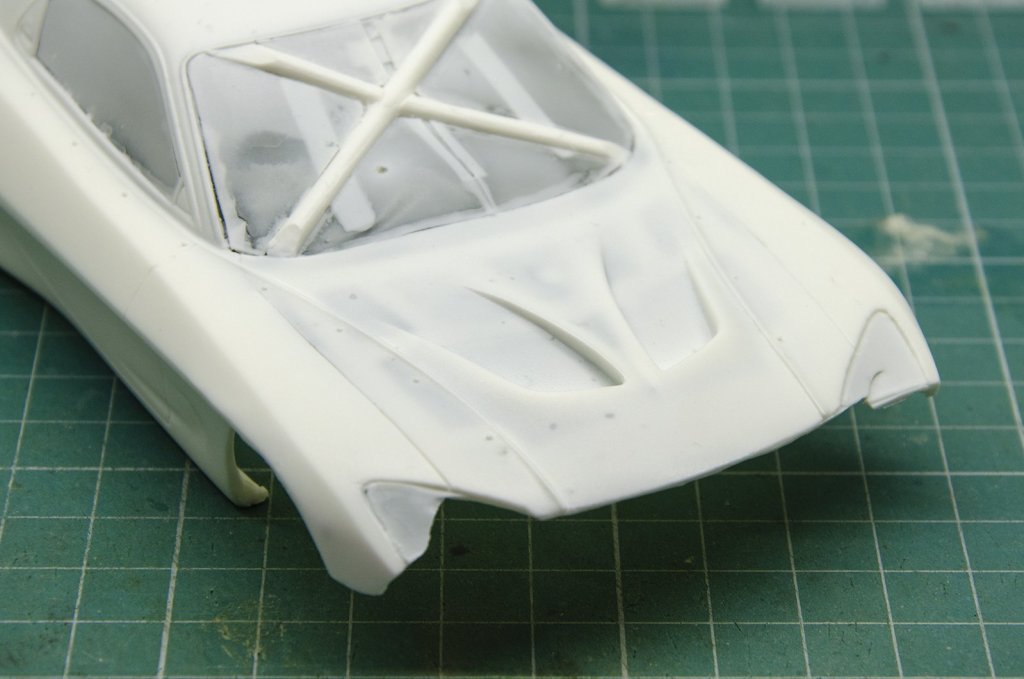

Какой же он широкий! Поверхность матовая, местами, особенно на капоте, смола просвечивает.

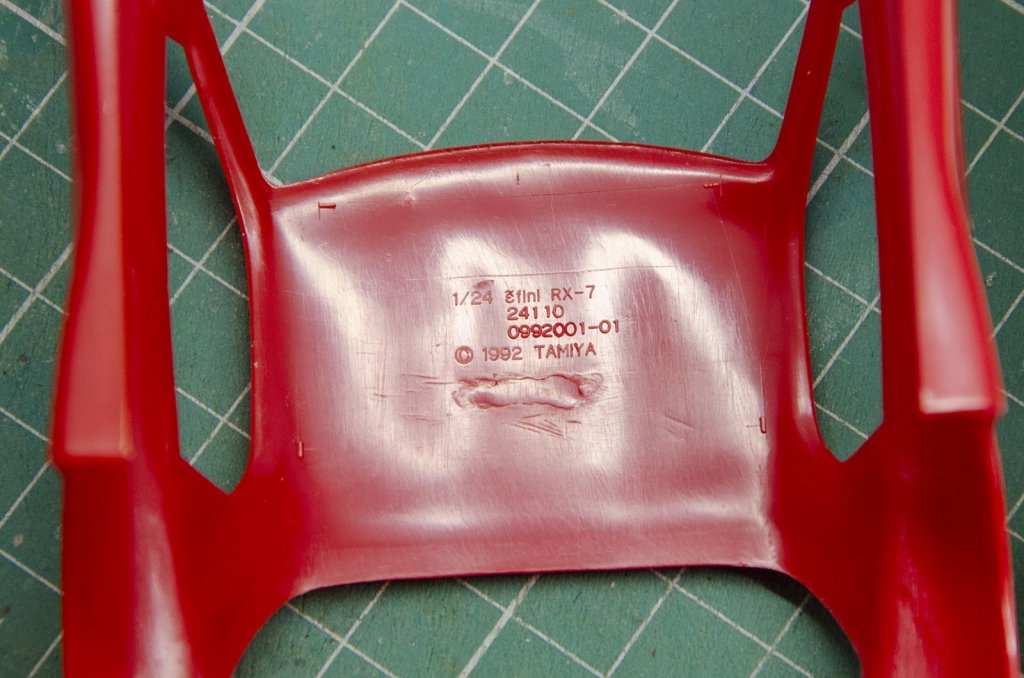

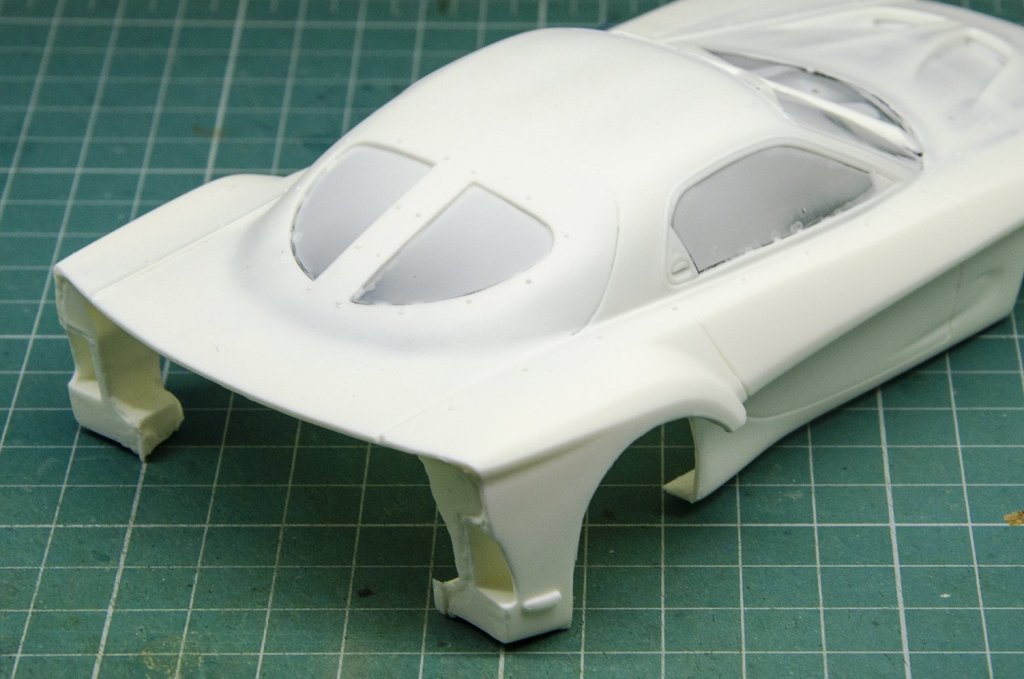

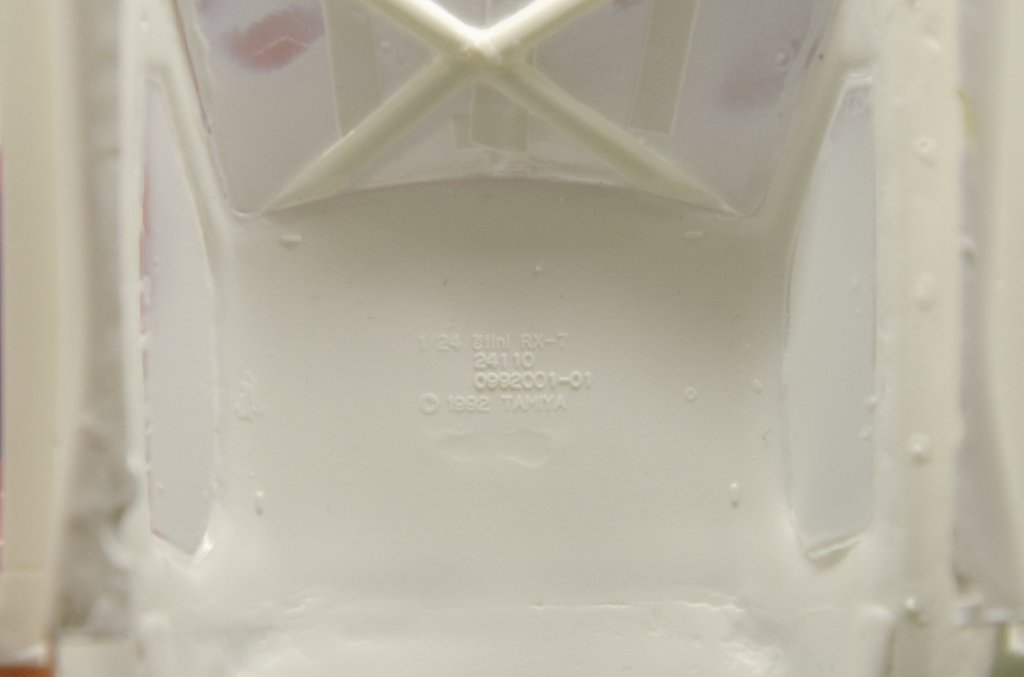

На крыше изнутри можно увидеть с какого набора снимали копию

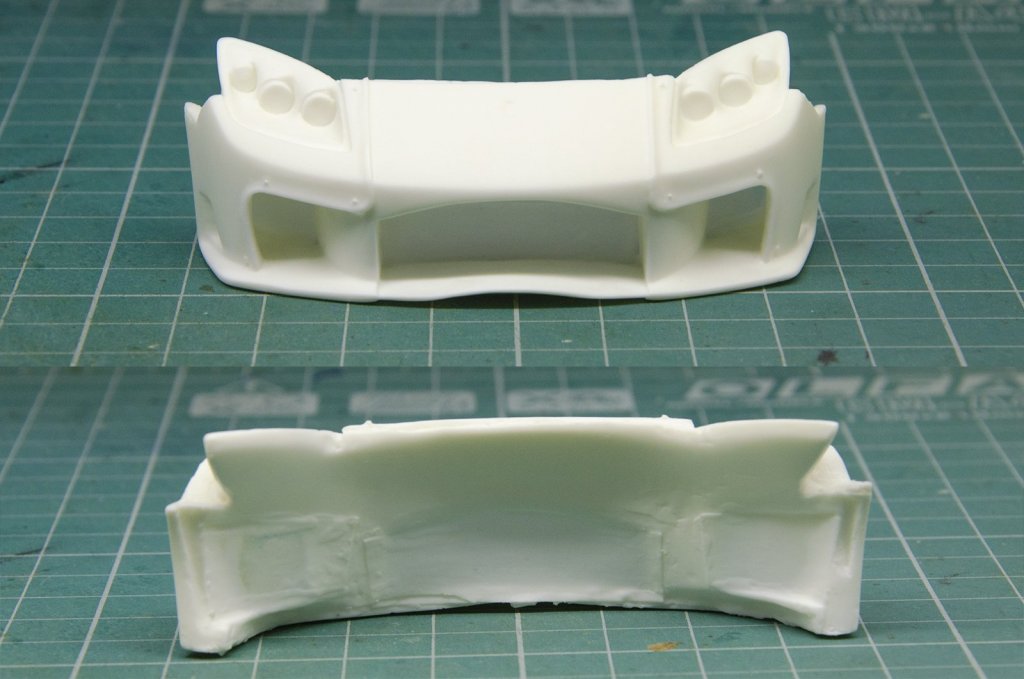

Передний бампер с фарами

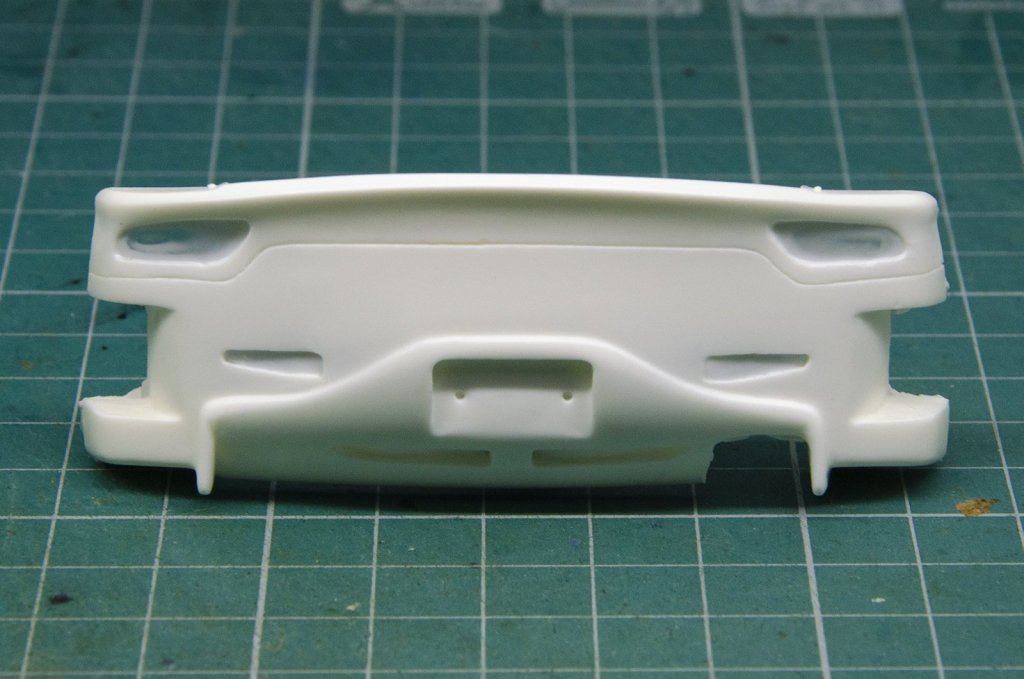

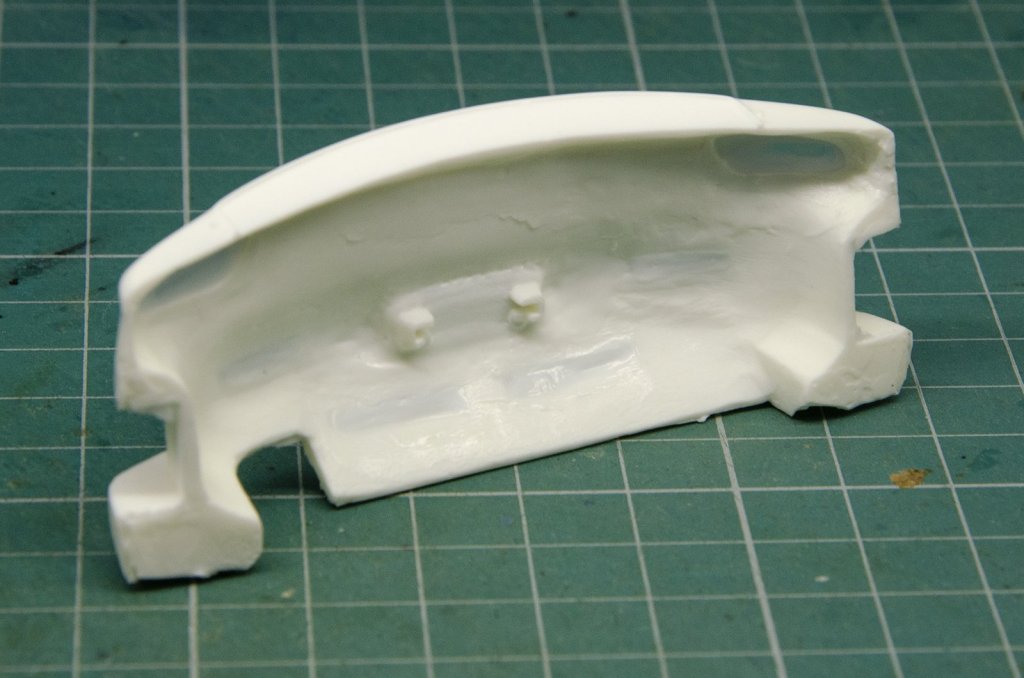

Задний бампер

Кстати, тут используется такое же посадочное место как на Тамии

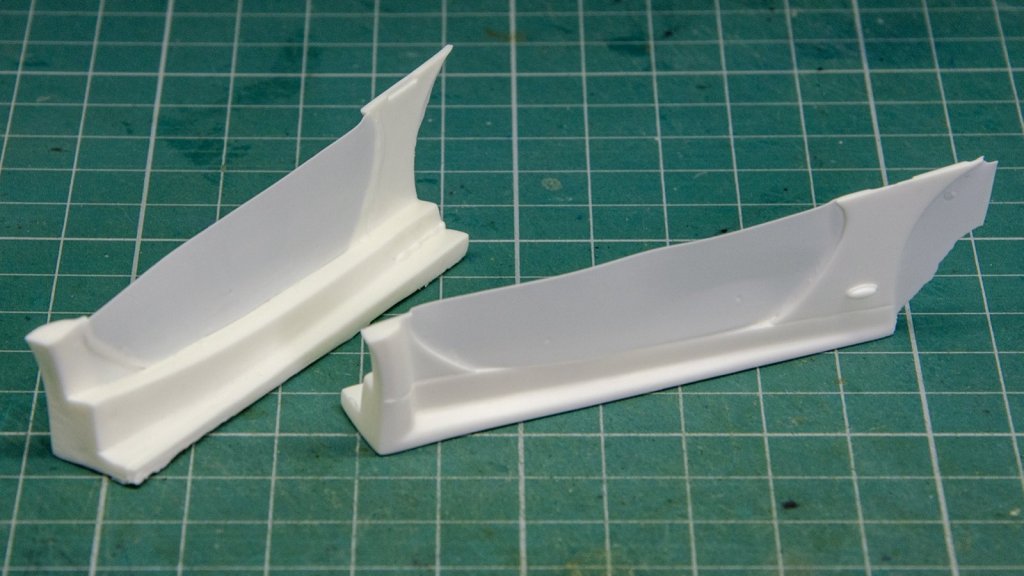

Пороги с накладками

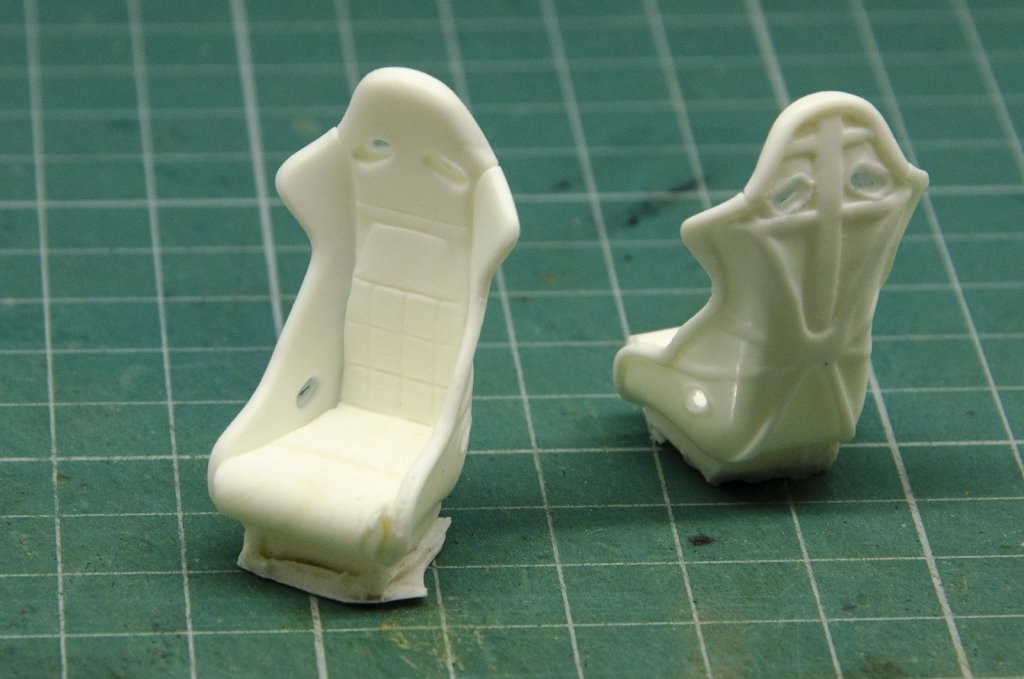

Ковши, здесь встречаются прорывы смолы в тонких местах

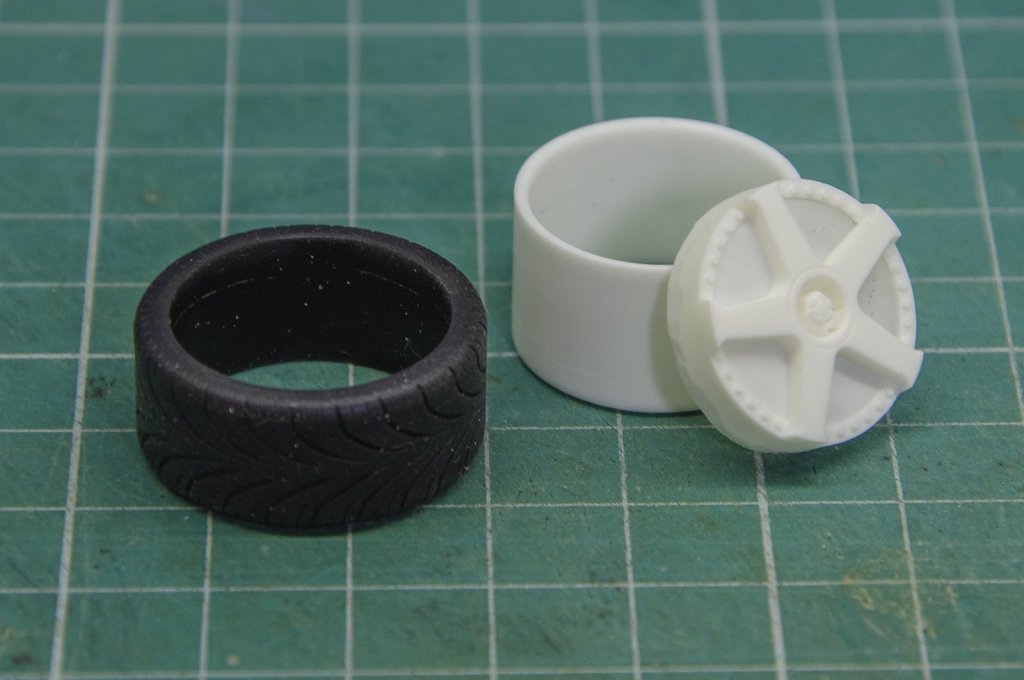

Диски и резина. В наборе они одинаковые, а на оригинале разноширокие

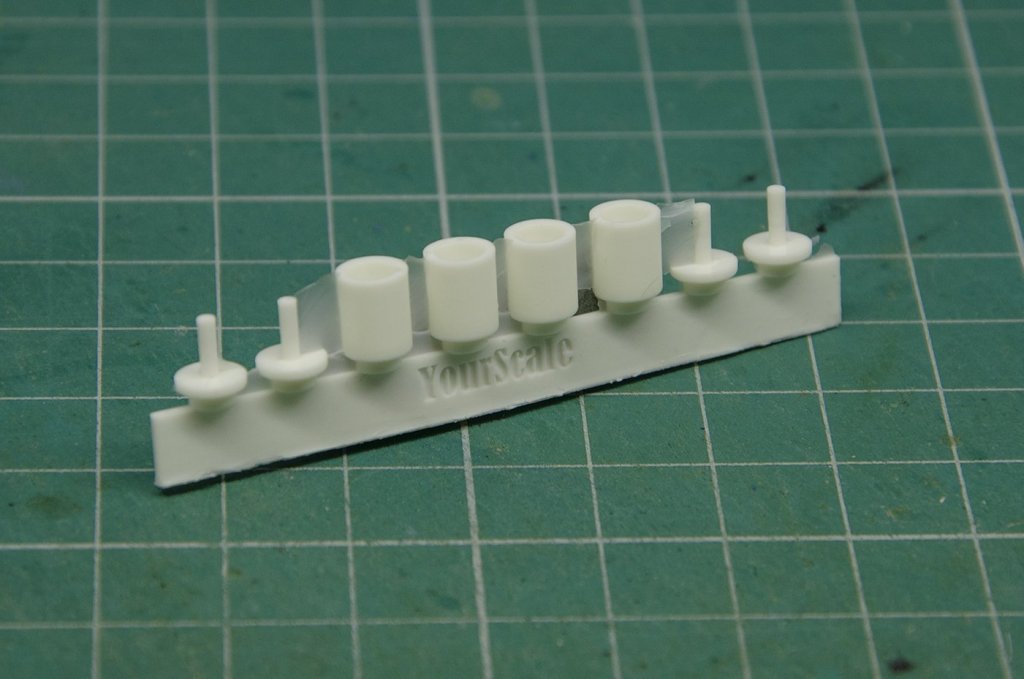

Втулки

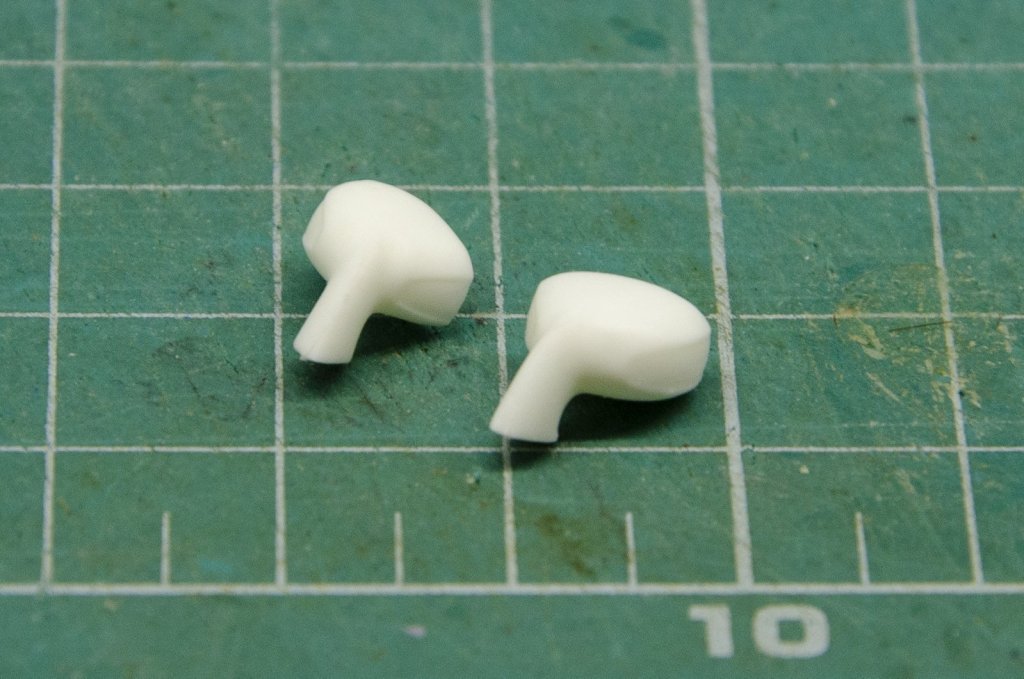

Зеркала

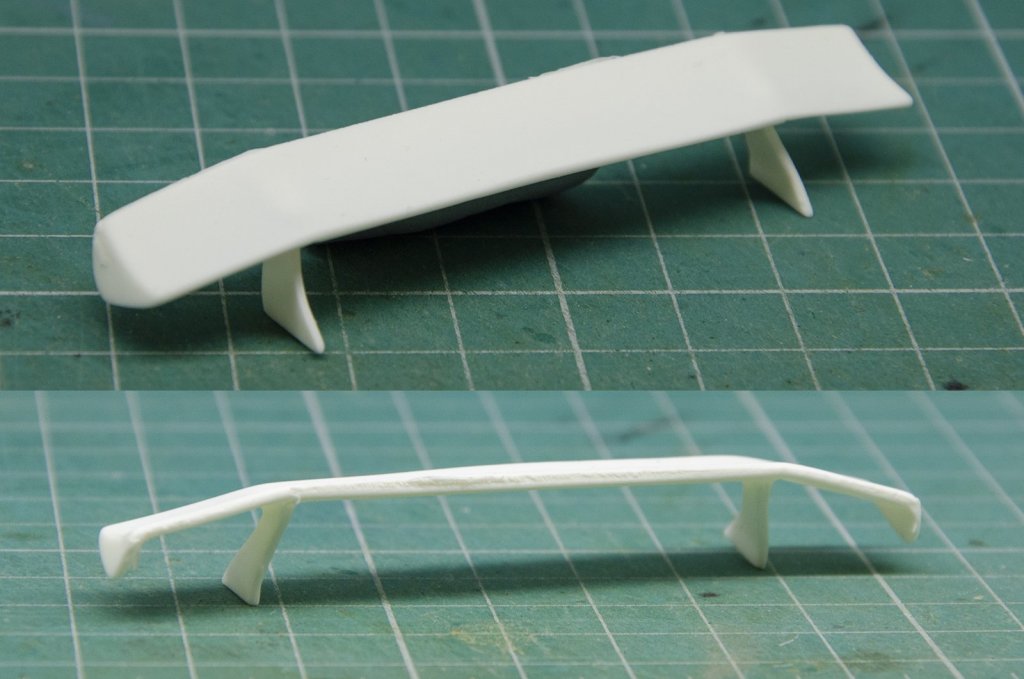

Антикрыло



Остекление придется заменить на самодельное - наборное все мутное и в царапинах

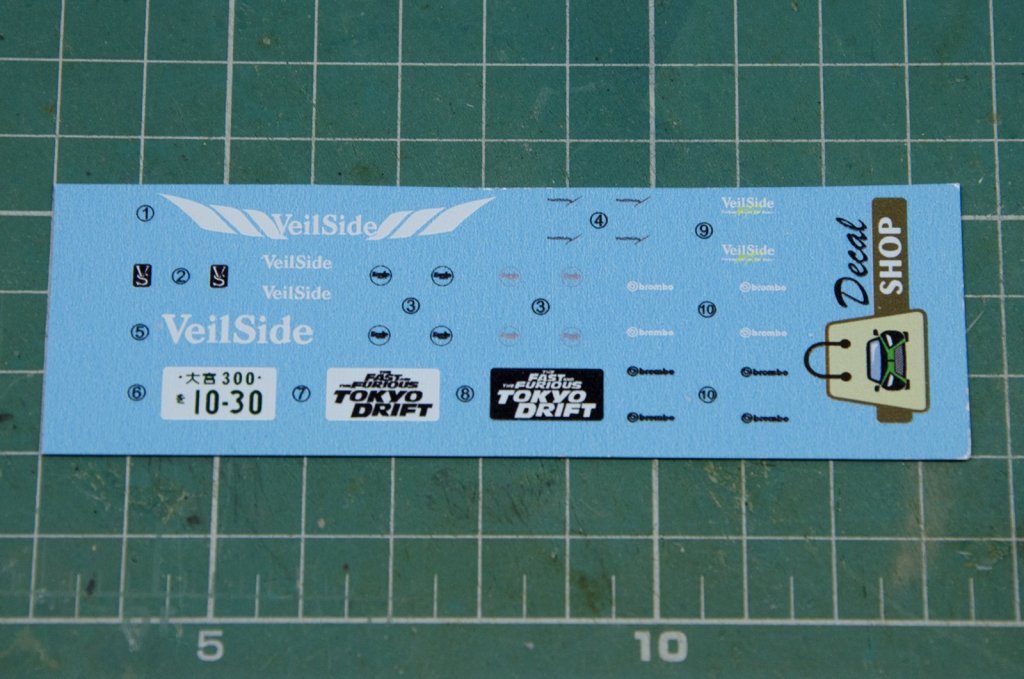

Наконец - декаль



Как писал выше, хочу попасть в авто из фильма, поэтому что-то придется исправлять, а что-то изготавливать с нуля. Пока работаю над созданием 3d-моделей новых колес и деталей салона для дальнейшей печати. Также осваиваю Illustrator для создания недостающих декалей.

В общем процесс по чуть-чуть движется.



#id272831718_458gjk@automodelist20xx

#tuning_2024@automodelist20xx

#Mazda@automodelist20xx

#регистрация_2024@automodelist20xx

[Alekss 24]

Пора стряхнуть пыль с темы и показать, что имею на данный момент.

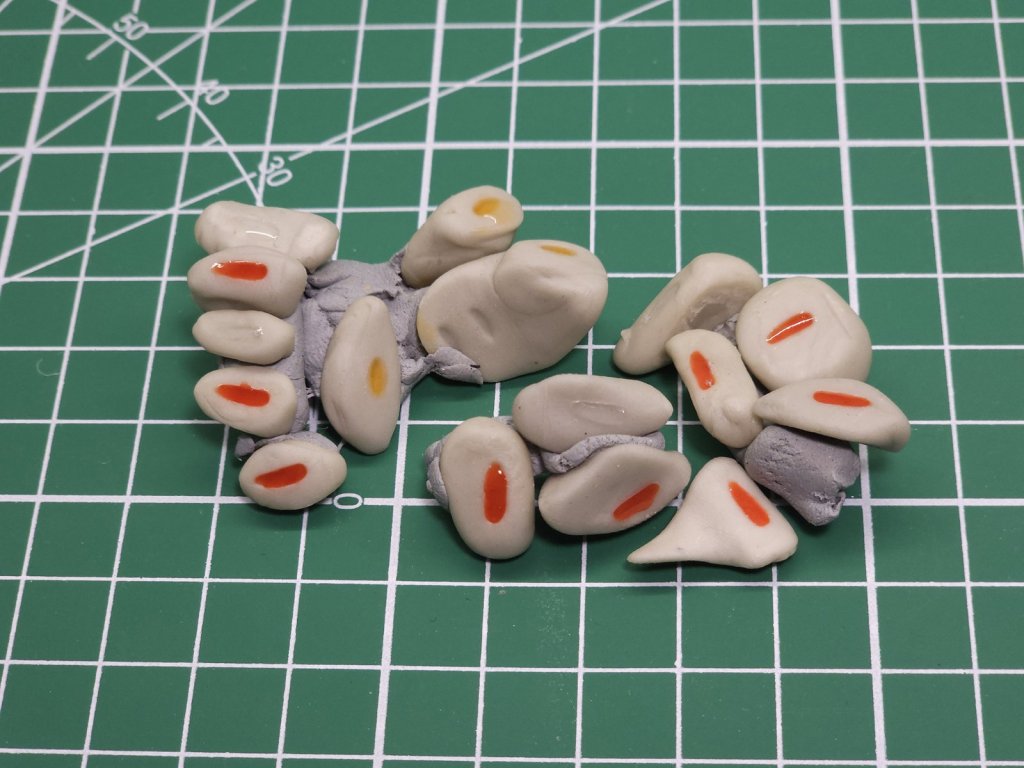

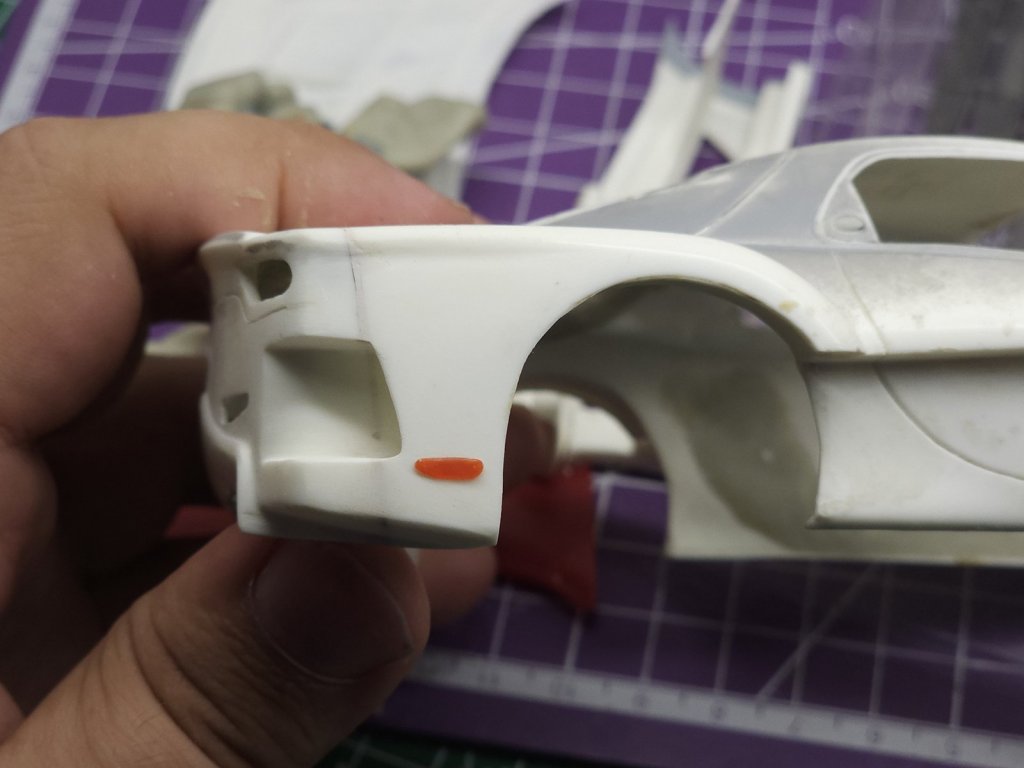

Перед началом работы по кузову сделал слепки поворотников из 2к шпаклевки. В готовые полости залил подкрашенную смолу и в несколько – прозрачную.

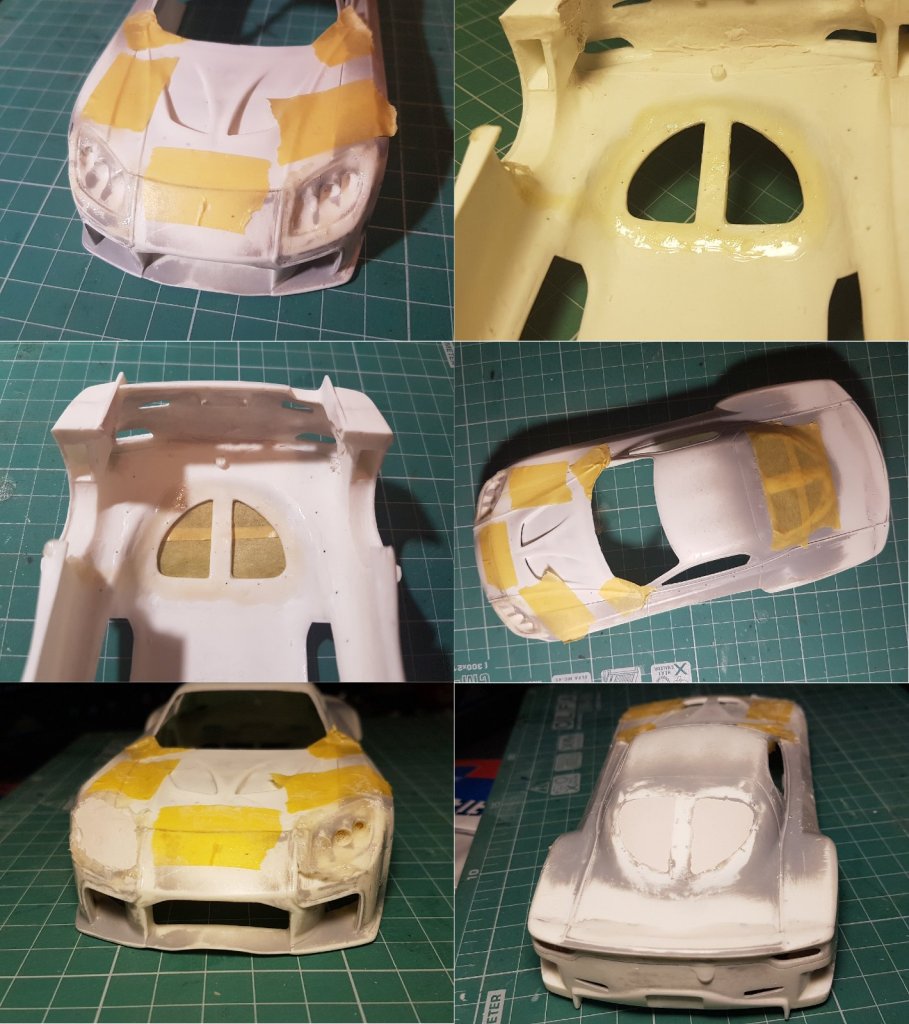

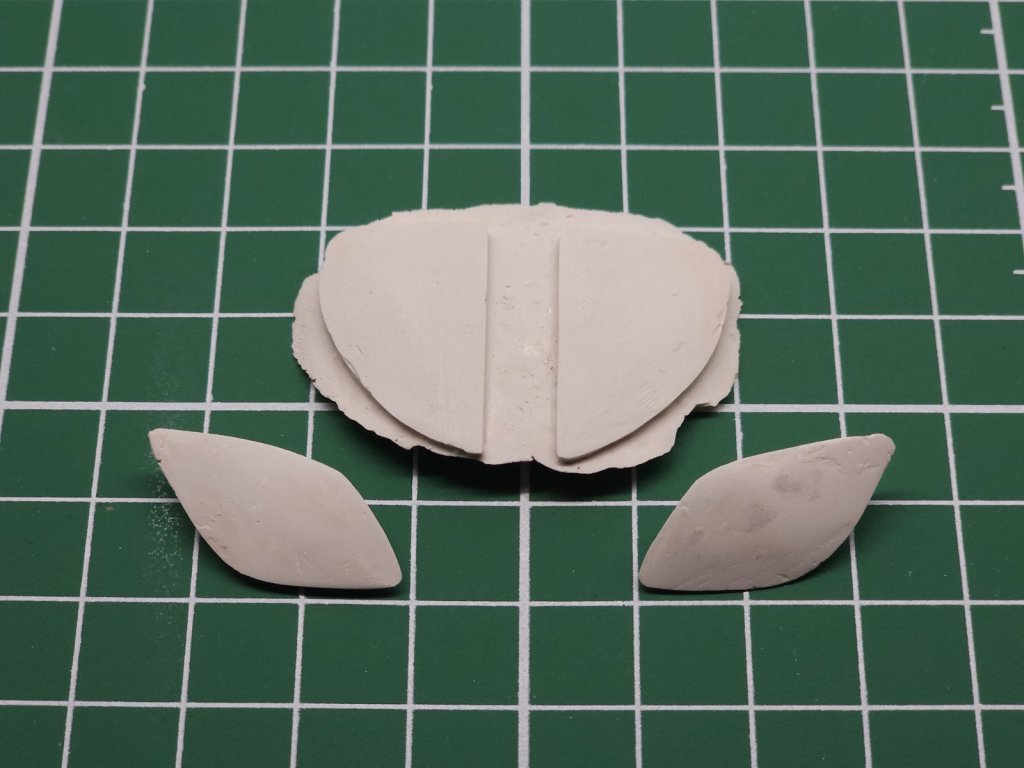

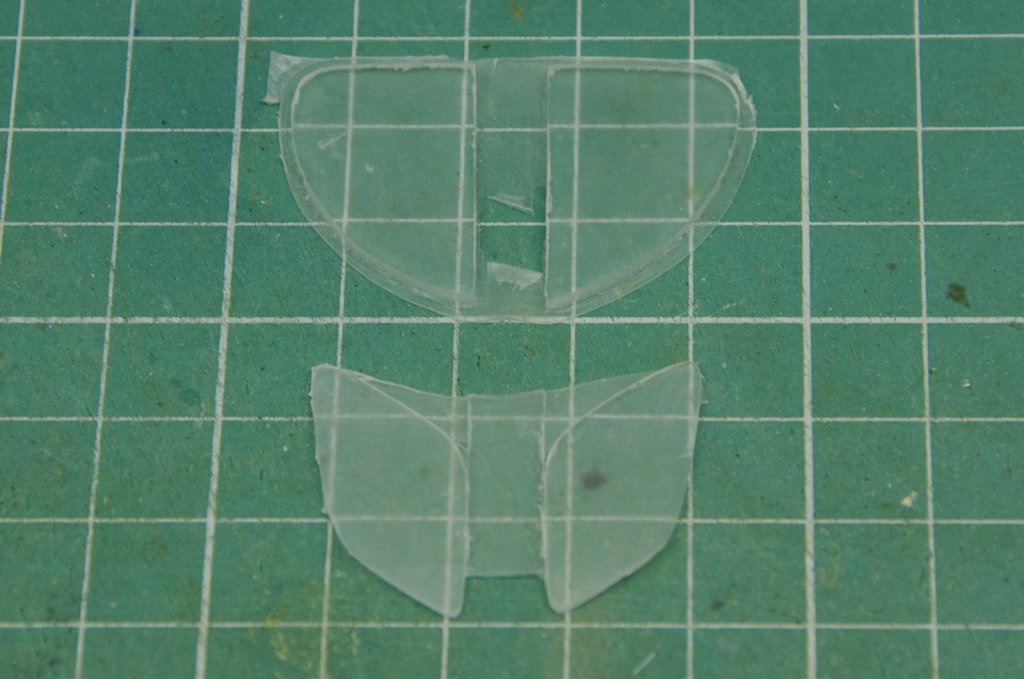

Чтобы получить детали рассеивателей фар и задних стекол крышки багажника, снял матрицы с фар и задних окон для формирования деталей из прозрачной пленки пвх. Для этого жидкой маской нанес разделительный слой на фары и проемы окон, после окна закрыл скотчем, и заполнил объем 2к шпаклевкой. После высыхания, не вынимая формы, обработал их по форме кузова.

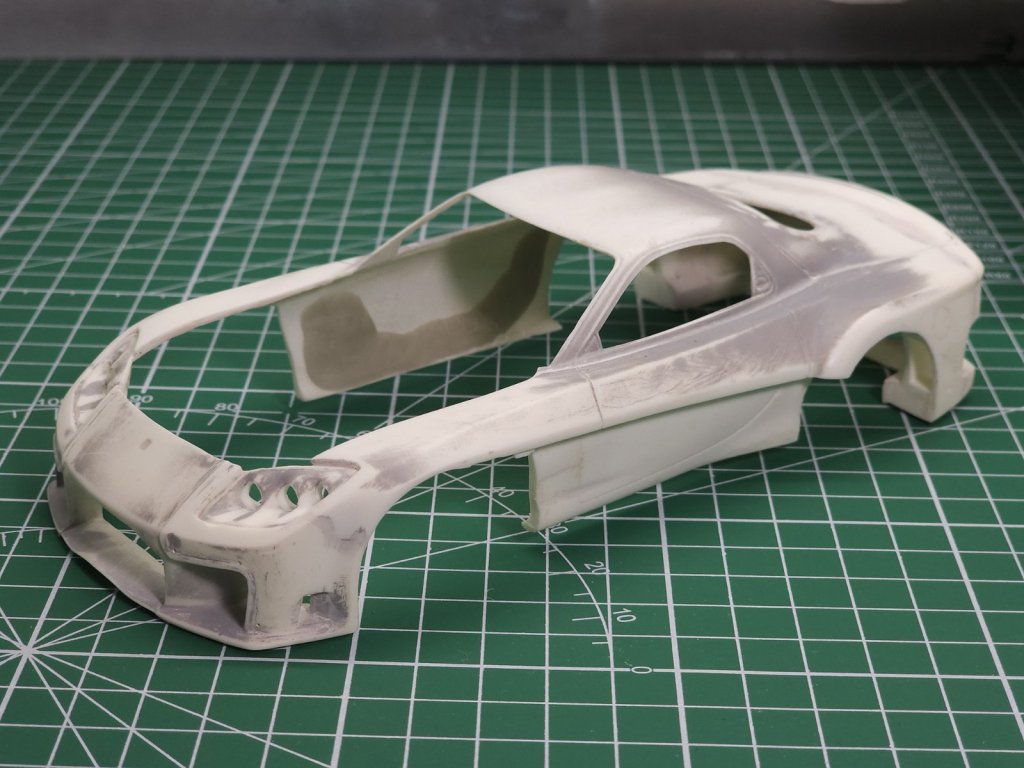

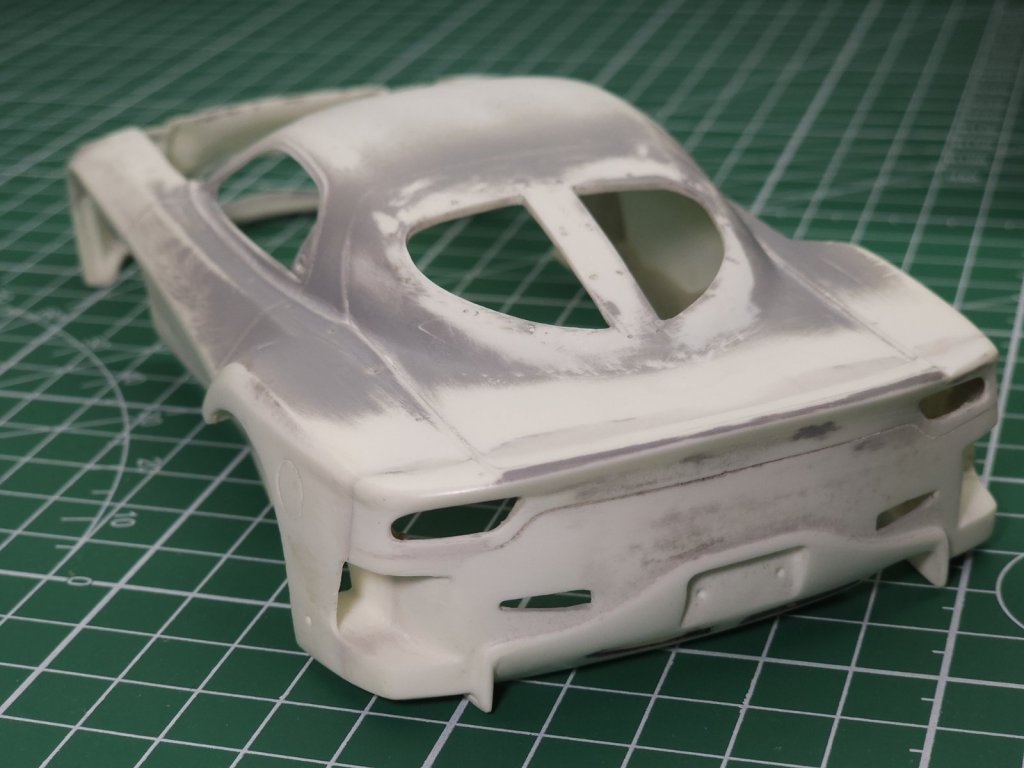

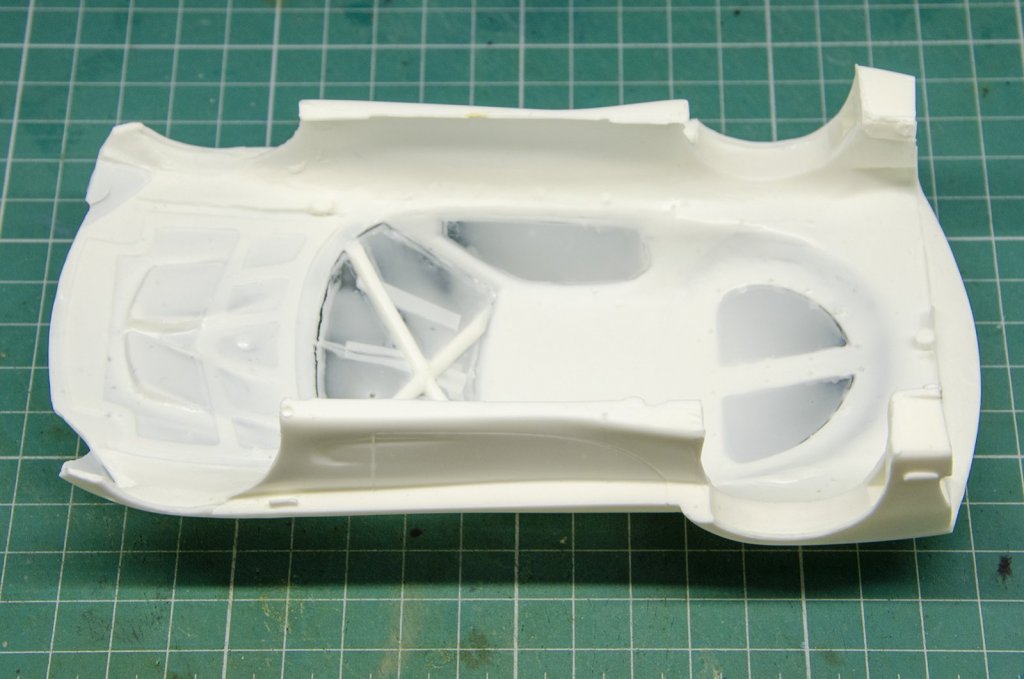

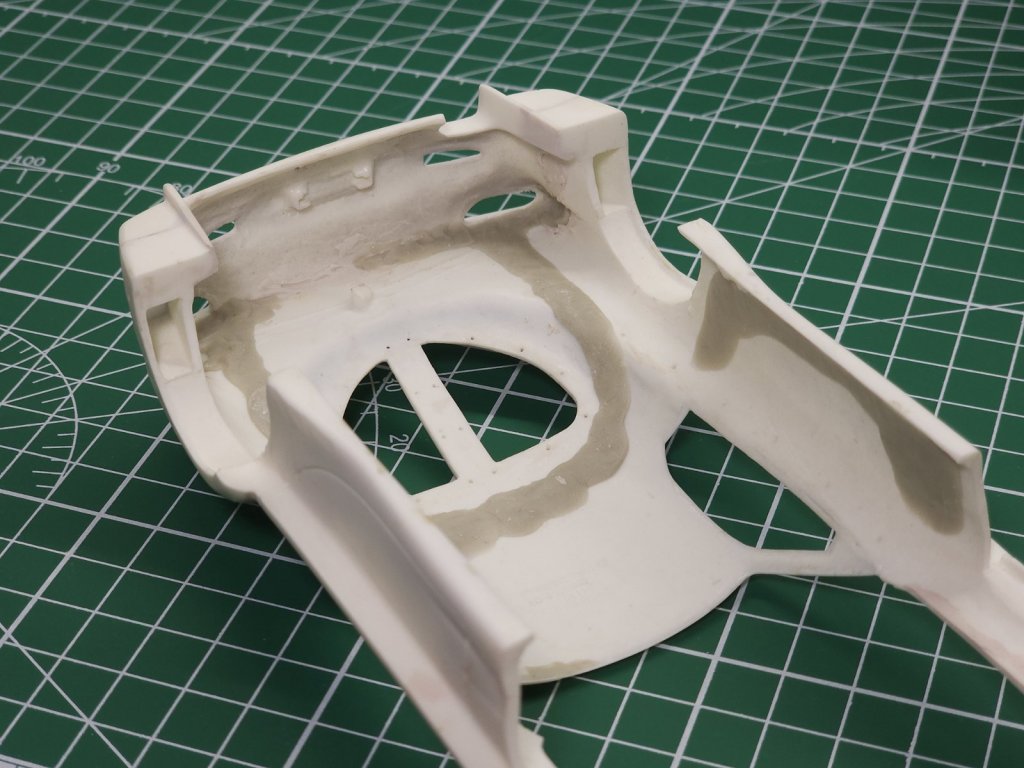

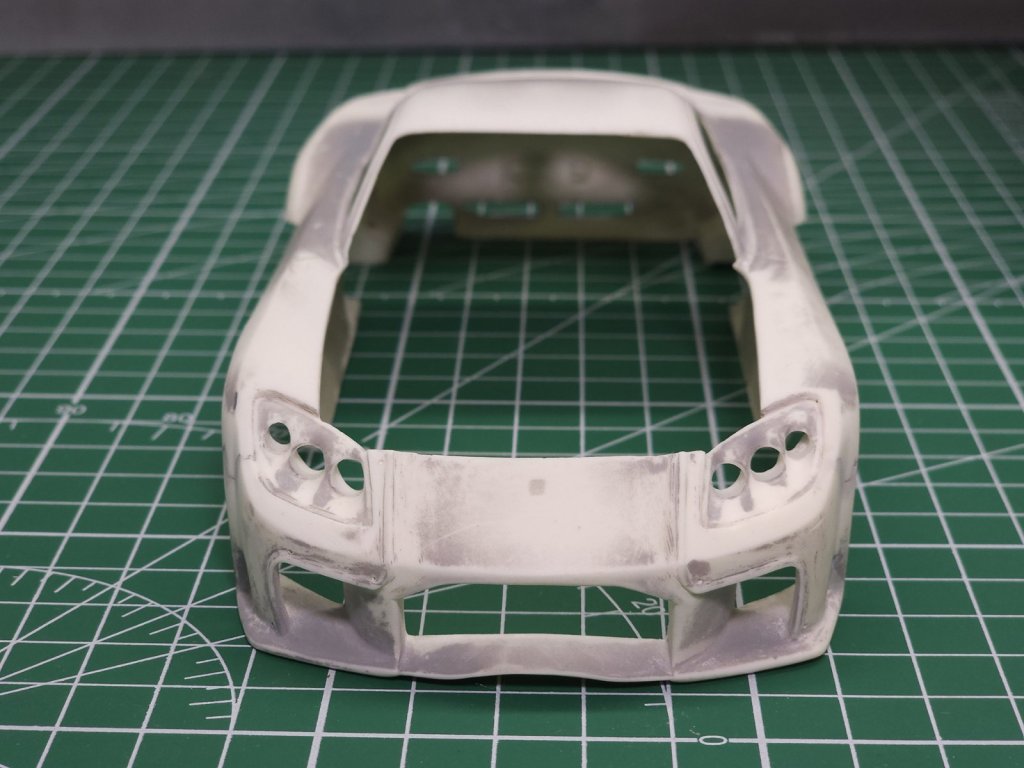

Отрезал мелким скрайбером 0,1 капот и приклеил оба бампера. Мне на будущее – лучше перед отпиливанием капота вклеивать распорку между крыльями, повезло, что крылья не разъехались в стороны от возможных внутренних напряжений в смоле. После небольшой подгонки мест стыка переднего бампера с крыльями, первый без проблем встал на место. А вот задний бампер имеет примыкание к кузову по всей своей ширине с солидной такой щелью. В моем случае торец кузова был более-менее ровный, и подгонять пришлось именно бампер к кузову с дальнейшим шпаклеванием. Усилил изнутри места под расшивку 2к шпаклевкой.

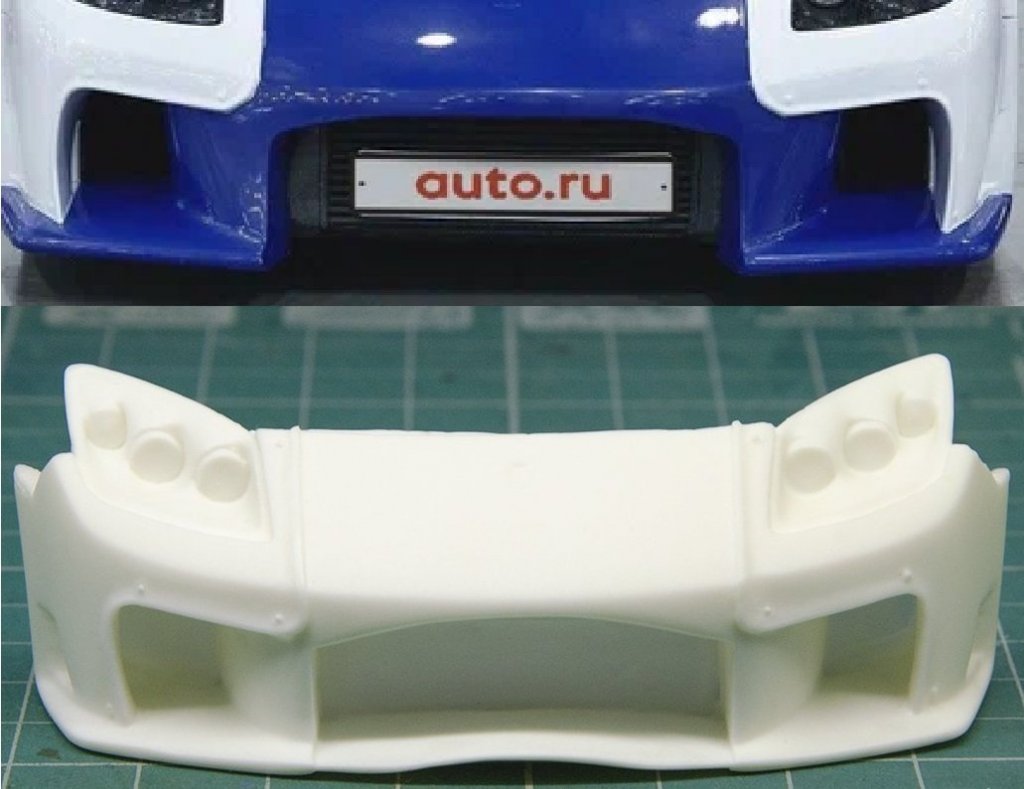

Попутно, сверяясь с оригинальным обвесом, изменил форму переднего воздухозаборника на бампере до более прямоугольной, в смоляной детали из набора верхняя граница идет дугой.

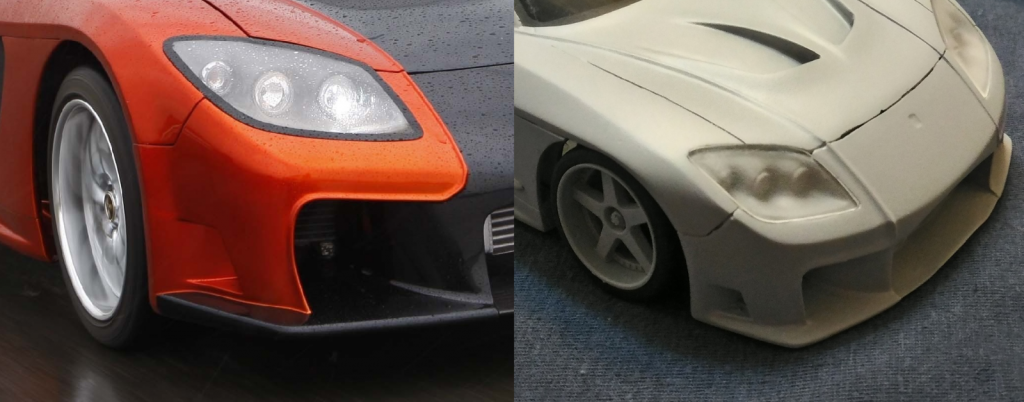

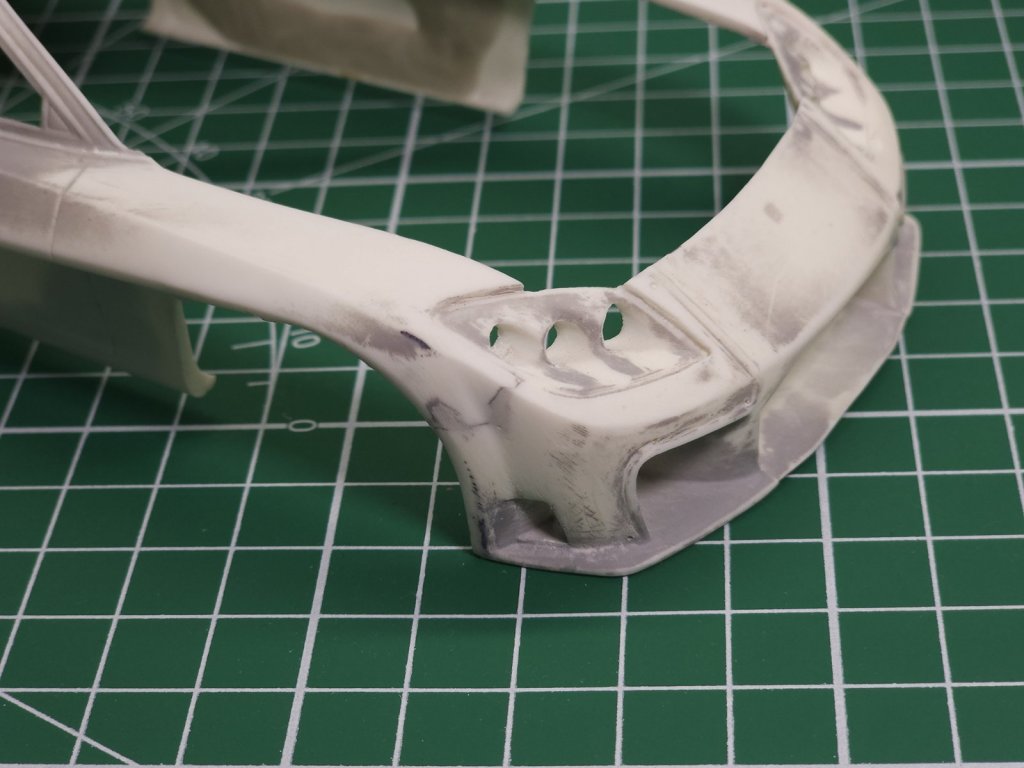

Кроме того, придал правильную форму переднего бампера в районе колесной арки, добавилось ощущение объема. На детали из набора наоборот – плоское место, продолжения арки на бампере нет.

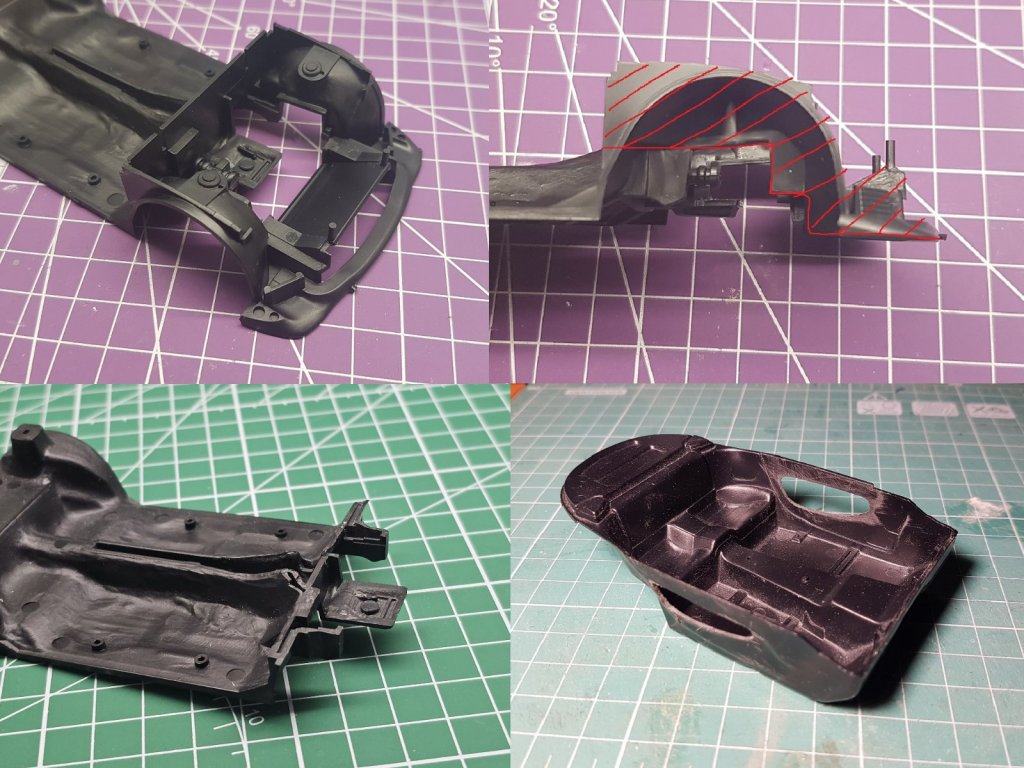

Так как планировалась установка двигателя, необходимо было обрезать арки и всю переднюю часть с детали днища под установку печатной детали подкапотки и в дальнейшем - под мои доработки.

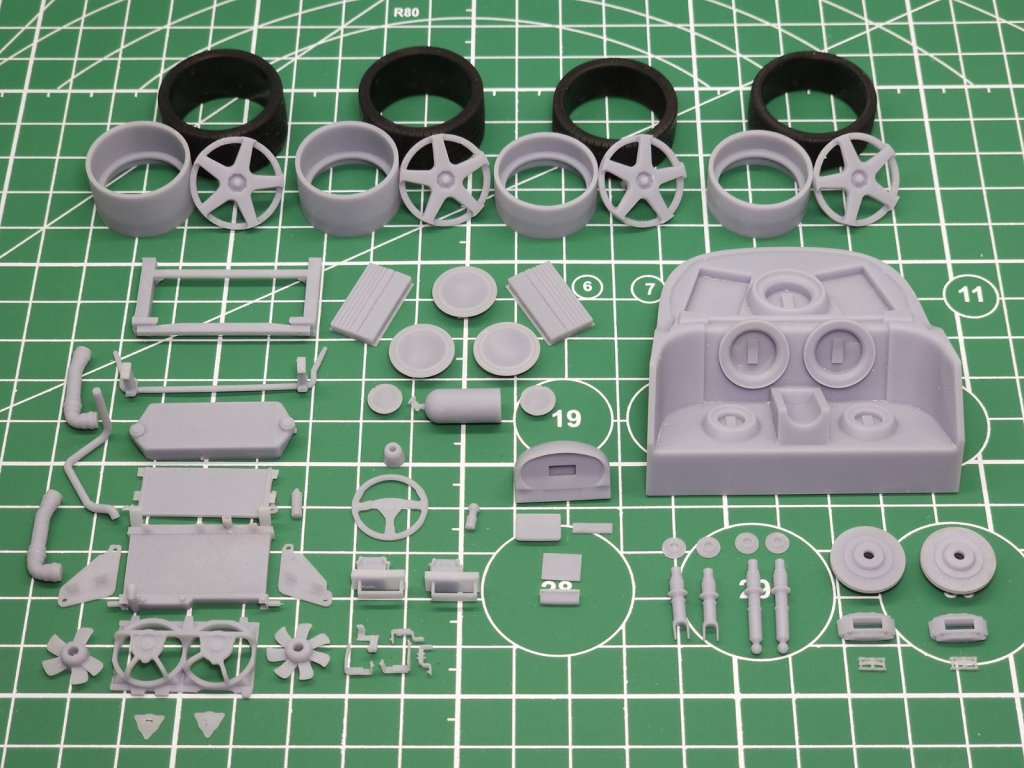

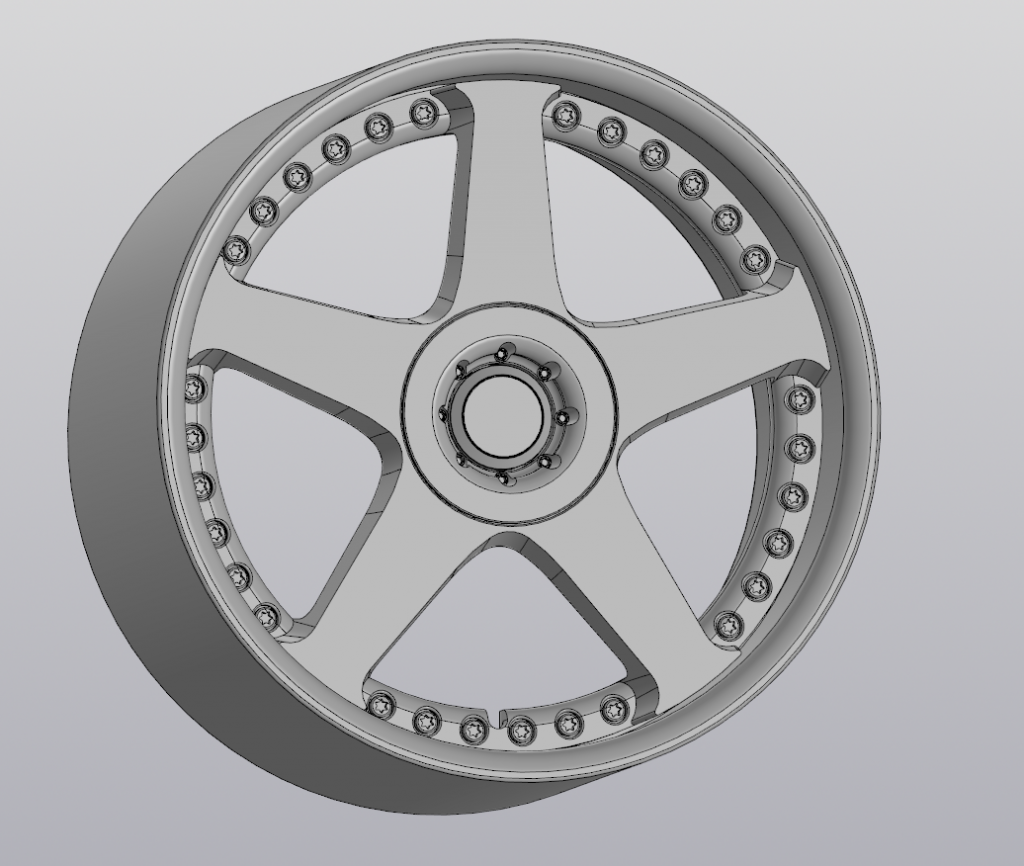

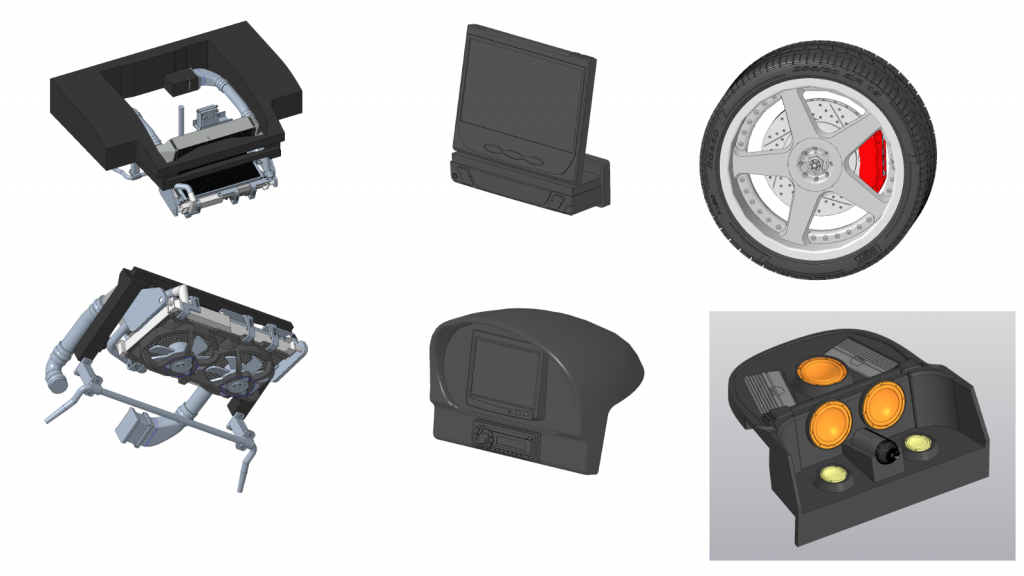

Для соответствия прототипу построил необходимые мне детали в 3d и заказал печать.

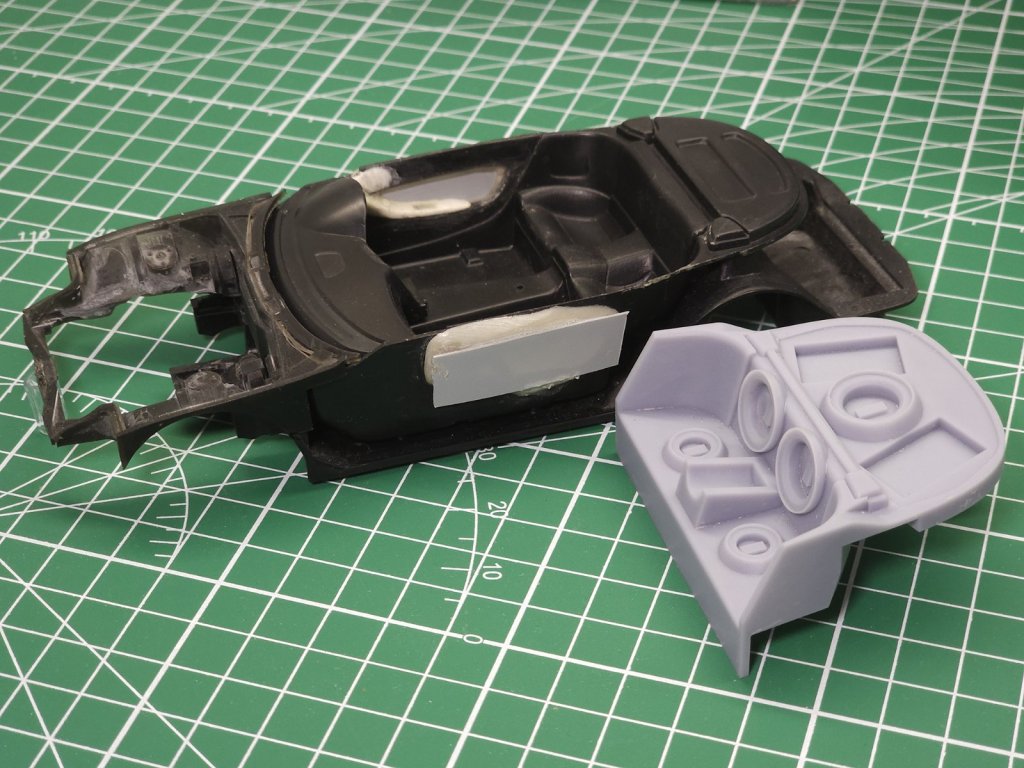

Здесь задняя часть салона, детали аудиосистемы, руль, баллон NOS. По кузову - подрамник, детали охлаждающих систем. По ходовой – амортизаторы, тормоза, диски и покрышки.

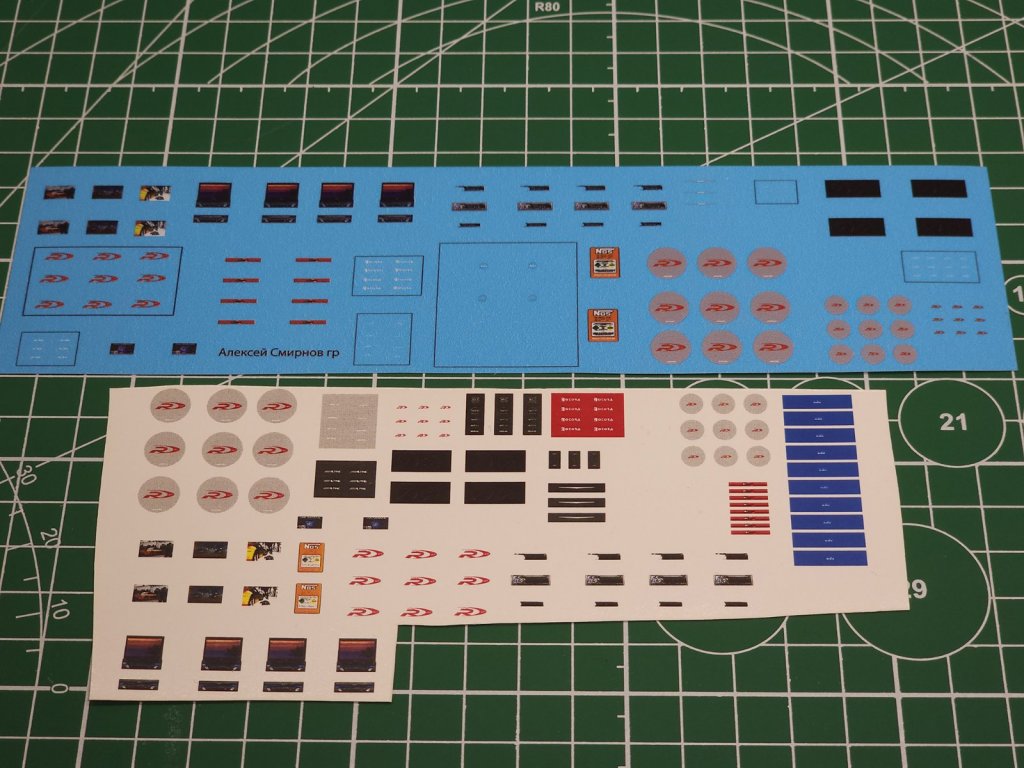

Дополнительно к декали из набора разработал свои декали на салон, подвеску, тормоза и тд.



[hibar 500]

поворотники то из формы выковырялись? Не лучшее решение кстати, лучше полиморф, а ещё лучше блюстаф

[PETERSON 9372]

А почему крыльчатки разные?

[Alekss 24]

4 часа назад, hibar сказал:

поворотники то из формы выковырялись? Не лучшее решение кстати, лучше полиморф, а ещё лучше блюстаф

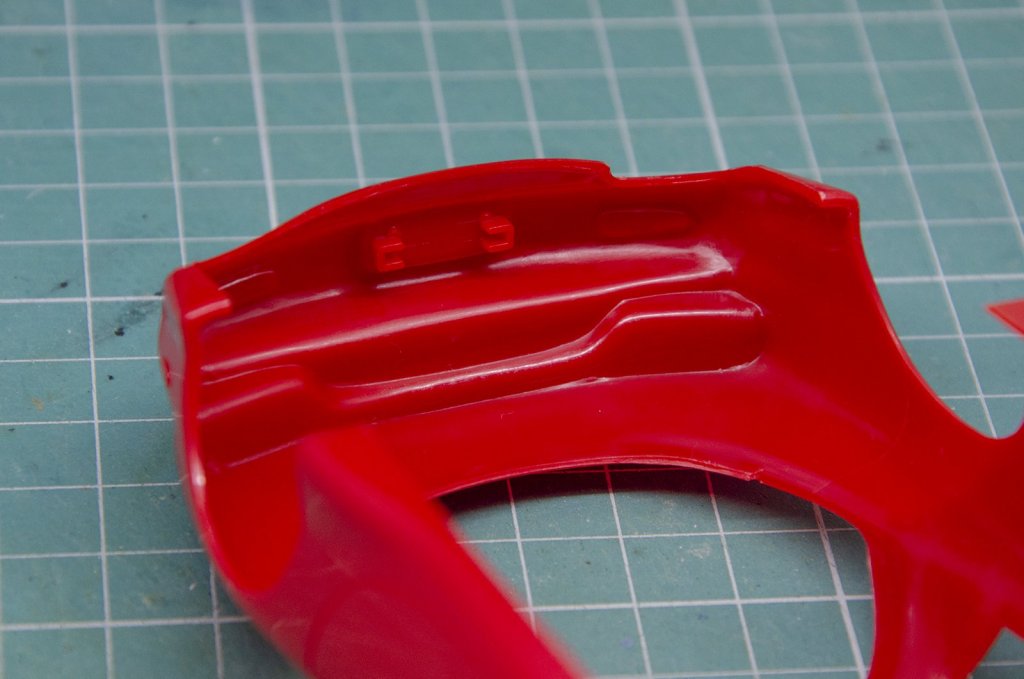

Я поначалу пробовал делать из блютака, но он у меня при отклеивании искажал геометрию фонарей. Сейчас попробовал достать из шпаклевки, использовал кусачки.



5 часов назад, PETERSON сказал:

А почему крыльчатки разные?

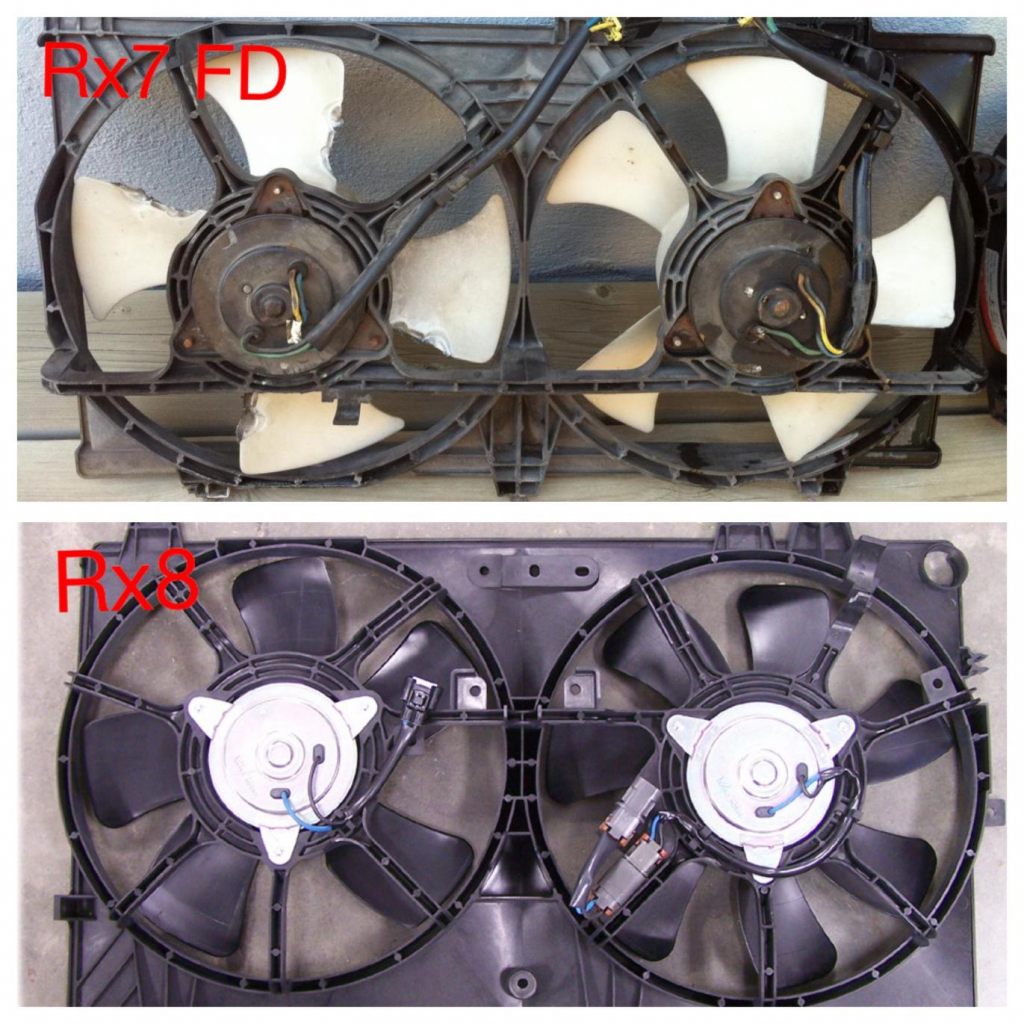

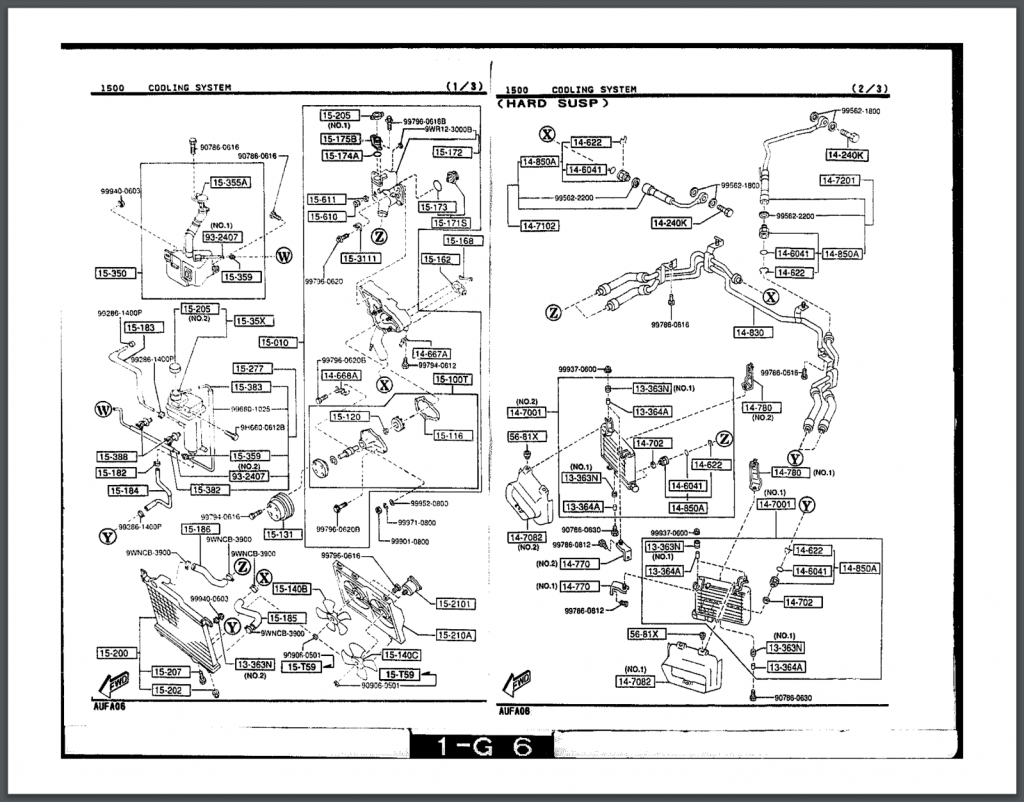

Так и должно быть. Корзина стоковая, а вот вентиляторы у меня от RX-8 - тюнинг, на RX-7 другое количество лопастей



За образец подкапотного пространства брал видео по монтажу интеркулера HKS V-MOUNT KIT:

https://www.youtube.com/watch?v=cHAbjLKTxo8



[hibar 500]

12 часов назад, Alekss сказал:

Я поначалу пробовал делать из блютака, но он у меня при отклеивании искажал геометрию фонарей. Сейчас попробовал достать из шпаклевки, использовал кусачки.

при отделении от детали, правильно понимаю? Я перед разделением полимер замораживаю в морозилке несколько минут.

[Sebastian 768]

Качество транскита конечно отвратительное ..
