3D Modelling - топик вопросов.


Рекомендуемые сообщения

Мне кажется пора создавать тему как минимум, а скорее всего в ближайшем будущем и раздел понадобиться )



Просто топик с заданной темой общения.



Сам же я хотел бы спросить вот что. Решил я начать с маленького и попробовать построить тормозной диск с суппортами для Уайры.



1) Понимаю что глуповатый вопрос, надо рыть тырнет что бы найти информацию, но может у кого то случайно есть - каким образом найти размеры карбоно керамики установленной на данный автомобиль

2) Размеры суппортов и рефы - чисто брать фотограию и по ним пытаться сделать форму с приблизительными размерами, сопоставляя их с размерами диска?

Изменено пользователем 4auka
Ссылка на сообщение
Поделиться на другие сайты

Антон, если тормоза делает Brembo - зайди к ним на сайт и поищи там. Например чертежи суппортов Wilwood для F-350, я нашёл на их сайте.

Ссылка на сообщение
Поделиться на другие сайты

@4auka Вот тут пишут, что диаметр передних 398 мм, задних - 380 мм.

https://www.auto-data.net/en/pagani-huayra-roadster-6.0-v12-764hp-automatic-31591

Ссылка на сообщение
Поделиться на другие сайты

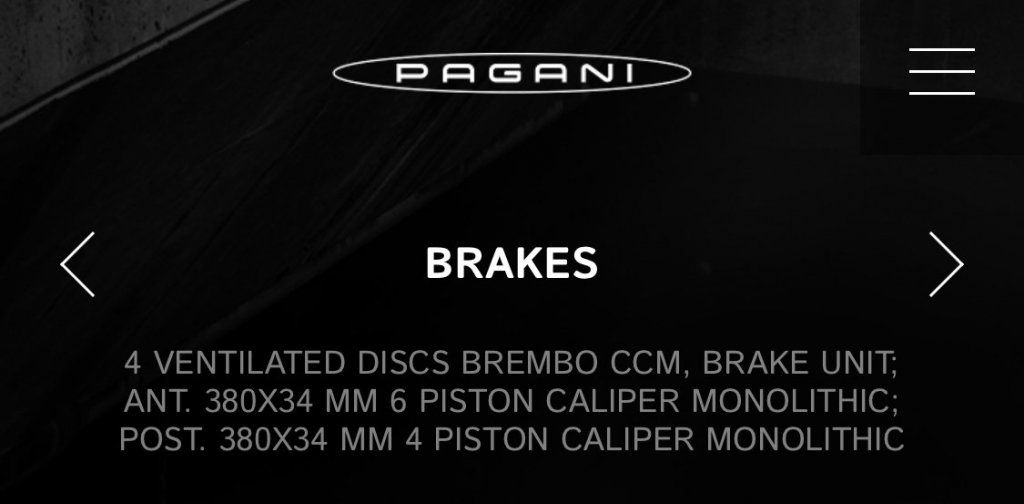

На сайте Пагани:


https://www.pagani.com/press/the-pagani-huayra-r/



Это для версии R


Для обычного родстера, как написал Михаил выше:






Потом уже отдельно искать размеры самих 6 цилиндровых колодок.

Изменено пользователем John Wick
Ссылка на сообщение
Поделиться на другие сайты

А по опыту выращивания моделей - стоит ли для фотополимерного принтера моделировать диск с полостями охлаждения, что идут вдоль плоскости диска? А то общая ширина диска где-то 1,5мм выходит, соответственно 0,5мм - одна сторона диска,  0,5мм - вырез вентиляция, 0,5мм - вторая сторона диска. Хрупковато выйдет, как по мне. Или же нет?

Ссылка на сообщение
Поделиться на другие сайты

@John Wick А Антон разве для R-ки тормоза делает? Я нашёл для гражданской версии.

Ссылка на сообщение
Поделиться на другие сайты
  В 23.04.2021 в 09:50, PETERSON сказал:

@John Wick А Антон разве для R-ки тормоза делает? Я нашёл для гражданской версии.

Показать

Я поправил

Ссылка на сообщение
Поделиться на другие сайты
  В 23.04.2021 в 09:47, 4auka сказал:

стоит ли для фотополимерного принтера моделировать диск с полостями охлаждения

Показать

А ты их увидишь на готовой модели? Достаточно сделать имитацию в виде углубления на торцевой части.

Ссылка на сообщение
Поделиться на другие сайты
  В 23.04.2021 в 09:47, 4auka сказал:

А по опыту выращивания моделей - стоит ли для фотополимерного принтера моделировать диск с полостями охлаждения, что идут вдоль плоскости диска? А то общая ширина диска где-то 1,5мм выходит, соответственно 0,5мм - одна сторона диска,  0,5мм - вырез вентиляция, 0,5мм - вторая сторона диска. Хрупковато выйдет, как по мне. Или же нет?

Показать

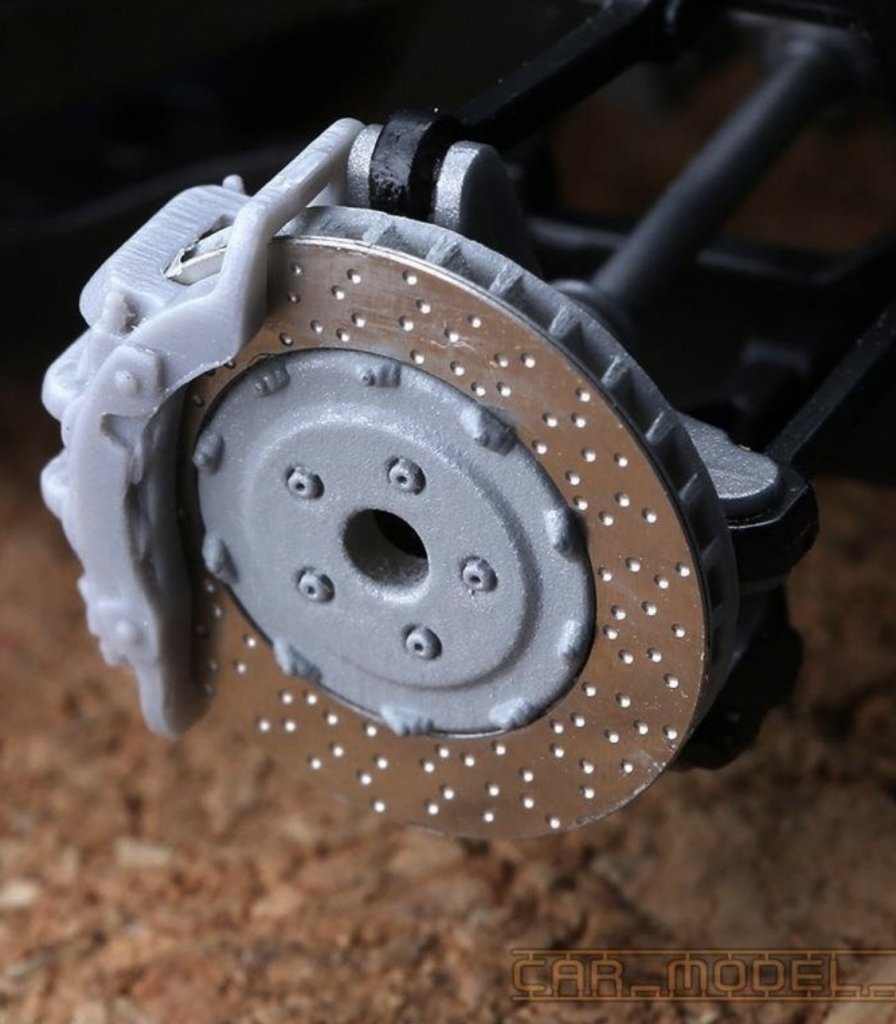

Я на Ford GT делал, нормально получается, если будешь только печатать, то радиальные полости можно сделать на всю длину.

Ссылка на сообщение
Поделиться на другие сайты
  В 23.04.2021 в 09:53, John Wick сказал:

радиальные полости можно сделать на всю длину

Показать

Можно. Только вряд ли их будет видно на всей длине. Если только отдельно диск положить рядом с моделью.

Ссылка на сообщение
Поделиться на другие сайты

Если будешь делать форму, то силикон в полостях и останется.

  В 23.04.2021 в 09:56, PETERSON сказал:

Можно. Только вряд ли их будет видно на всей длине. Если только отдельно диск положить рядом с моделью.

Показать

Согласен, это тот ещё суслик, с колёсным диском ничего это видно не будет.

Hobby Design для FXX-K даёт такую возможность, почему бы и не повторить.


Ссылка на сообщение
Поделиться на другие сайты



  В 23.04.2021 в 09:45, John Wick сказал:

Для обычного родстера, как написал Михаил выше

Показать

Я обратил внимание, что для Huayra, Huayra BC и Huayra Roadster диаметр всех дисков 380 мм. Но для Huayra Roadster BC передние диски больше - 398 мм.

https://www.pagani.com/huayra-roadster-bc/

Кстати, интересный у них конфигуратор с интерактивными 3D изображениями.

http://virtualexp.pagani.com/



  В 23.04.2021 в 08:55, 4auka сказал:

Размеры суппортов

Показать

Чертежи Brembo вот тут. Там и суппорты, и диски.

https://www.brembo.com/en/Varie/2015-16 BREMBO RACING CATALOGUE (595).pdf

Изменено пользователем PETERSON
Ссылка на сообщение
Поделиться на другие сайты
  В 23.04.2021 в 10:33, PETERSON сказал:

Но для Huayra Roadster BC передние диски больше - 398 мм.

Показать

Там лошадок больше, наверное.

  В 23.04.2021 в 10:33, PETERSON сказал:

Кстати, интересный у них конфигуратор с интерактивными 3D изображениями.

Показать

Вот любопытно: они инженерные мат модели использовали для него или отдельно художник-дизайнер нарисовал? Почему спрашиваю, в инженерных моделях много ненужной информации, по типу отверстий, утолщений, втулки, подшипники и все это надо чистить для снижения количества полигонов на рендере.



  В 23.04.2021 в 10:33, PETERSON сказал:

Чертежи Brembo вот тут.

Показать

Обычно современные компании имеют в открытом доступе чертежи, только вопрос, для кого они это делают.



UPD: почитал пдф, там написано для помощи в корректной установке гоночными командами.

Изменено пользователем John Wick
Ссылка на сообщение
Поделиться на другие сайты

Спасибо всем за информацию. В вопросе освоение моделирования начал с простого и пока что вышло это...







осталось дело за "малым" - суппорта. Вообще понятия не имею как их создать по рефу, но намётки есть. Будем пытаться.



ЗЫ: ужасная тема это 3Д моделирование. Неизбежно иду к тому, что всё же на принтер придётся раскошеливаться.



Ссылка на сообщение
Поделиться на другие сайты

Антон, полости охлаждения должны быть более квадратными, то есть их должно быть больше по окружности. Попробуй штук 20-22 поставить.

Отверстия для вентиляции слишком маленькие для печати, увеличь диаметр до 0.2 мм, будет не масштабно, но зато на замылятся. Мне пришлось вручную досверливать все равно.

  В 23.04.2021 в 13:04, 4auka сказал:

суппорта. Вообще понятия не имею как их создать по рефу, но намётки есть.

Показать

Есть два варианта:

- нарисовать параллелепипед и отсекать все лишнее.

- нарисовать сектор и добавлять рёбра, полости.

я бы использовал второй метод, но тут зависит уже от списка команд в самой программе.

  В 23.04.2021 в 13:04, 4auka сказал:

ЗЫ: ужасная тема это 3Д моделирование. Неизбежно иду к тому, что всё же на принтер придётся раскошеливаться.

Показать

Первое и второе поколение фотонов дешевеет.

Ссылка на сообщение
Поделиться на другие сайты
  В 23.04.2021 в 13:07, John Wick сказал:

Антон, полости охлаждения должны быть более квадратными, то есть их должно быть больше по окружности. Попробуй штук 20-22 поставить.

Отверстия для вентиляции слишком маленькие для печати, увеличь диаметр до 0.2 мм, будет не масштабно, но зато на замылятся. Мне пришлось вручную досверливать все равно.

Показать

Отверстий охлаждения по окружности, в вертикальной плоскости, 18 штук. На 20 они "сойдуться". Мелкие отверстия в диаметре как раз 0.2мм.

Ссылка на сообщение
Поделиться на другие сайты
  В 23.04.2021 в 13:15, 4auka сказал:

18 штук. На 20 они "сойдуться"

Показать

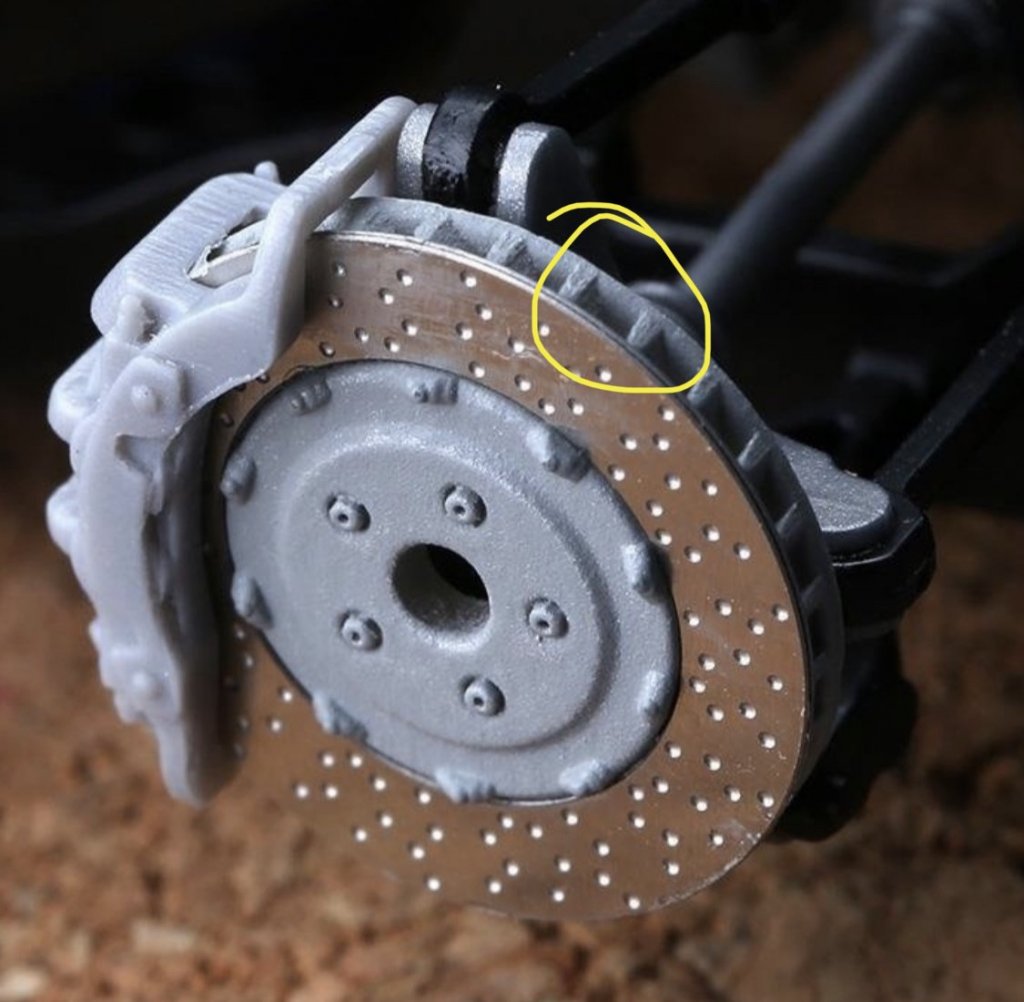

Не так выразился: уменьши их ширину по окружности так, чтобы их больше вместилось, на фото показал какой формы должны быть примерно.


  В 23.04.2021 в 13:15, 4auka сказал:

Мелкие отверстия в диаметре как раз 0.2мм

Показать

Хорошо, я бы увеличил до .25, принтер любит замыливать такие места.

еще момент - старайся не размещать так близко к краю, весь этот ряд можно удалить, иначе получится рваная окружность на отпечатке:


Ссылка на сообщение
Поделиться на другие сайты

Объёмы полостей уменьшить. Понял. Эксизы перерисовывать заново )

Изменено пользователем 4auka
Ссылка на сообщение
Поделиться на другие сайты
  В 23.04.2021 в 13:25, 4auka сказал:

Эксизы перерисовывать заново )

Показать

Чем мне нравятся инженерные CAD программы, это возможность запараметризировать геометрию и модифицировать в пару кликов.))

Изменено пользователем John Wick
Ссылка на сообщение
Поделиться на другие сайты

Антон, поменяй название темы. Правильно - Modelling. https://www.grammarly.com/blog/modeling-or-modelling/

Ссылка на сообщение
Поделиться на другие сайты
  В 23.04.2021 в 13:50, John Wick сказал:

Чем мне нравятся инженерные CAD программы, это возможность запараметризировать геометрию и модифицировать в пару кликов.))

Показать

Да, безсомненно. Но всё равно есть много "но".

К примеру я изначально сделал болванку, потом два эскиза - один с перфорацией вертикальных вырезов, а потом, по их месту(этих вырезов), вторым эскизом(что бы не было наложения сквозных отверстий на рёбра) "намечал" сквозные отверстия...перемещая внутренние перегородки придётся и перемещать некоторые отверстия. Имхо, проще перерисовать 2а эскиза из 4х.



Пока не опытен - минут 40 и чутка подправил.




Изменено пользователем 4auka
Ссылка на сообщение
Поделиться на другие сайты

@4auka А отверстия ты на глаз натыкал или по фотографиям? Что-то многовато их, мне кажется.







И перегородки внутри диска здесь не завинчены по спирали, а прямые.


Ссылка на сообщение
Поделиться на другие сайты

Давайте добьём, дырочки не хаотично разбросаны, а выстроены в определенный повторяющийся 10 раз рисунок))

Ссылка на сообщение
Поделиться на другие сайты
  В 23.04.2021 в 18:55, boxer сказал:

Давайте добьём, дырочки не хаотично разбросаны, а выстроены в определенный повторяющийся 10 раз рисунок))

Показать

Повторяющиеся 30 раз сегмент. Точно!


Я ещё заметил определенную закономерность - вертикальные отверстия по плоскости диска - размерам повторяются 1шт поменьше, 2 побольше. И такая цикличность. Но как мне кажется эти суслики уже совсем перебор, их и так видно не будет как говорили раньше.



  В 23.04.2021 в 17:47, PETERSON сказал:

@4auka А отверстия ты на глаз натыкал или по фотографиям? Что-то многовато их, мне кажется.



И перегородки внутри диска здесь не завинчены по спирали, а прямые.



Показать

Все делал на глаз. Первый опыт с вашими подсказками.  Про завинченные по спирали - почему то показалось так. Спасибо за подсказки. Буду исправлять.



ЗЫ: и откуда вы только эти фотографии находите..

Изменено пользователем 4auka
Ссылка на сообщение
Поделиться на другие сайты

Подправил форму, добавил мелочевки. Но что-то мне подсказывает что эти мелочи принтер не сможет отобразить и замылит.







Ссылка на сообщение
