Мотоцикл BMW R69S (Gunze-Sangyo High Tech)

[Silent123 3053]

Всем привет. Решил начать еще один наборчик от Gunze-Sangyo. В этот раз выбор пал на европейца, BMW R69S. Версия мотоцикла для европейского рынка, о чем говорит передняя вилка рычажного типа.

Несколько строк из википедии.

BMW R69S мощностью 42 л.с. (31 кВт) производился с 1960 по 1969 год, а R69US мощностью 42 л.с. производился с 1968 по 1969 год и был модернизацией модели R69. Эти модели были разработаны как мощные, спортивные мотоциклы с двигателями с высокой степенью сжатия, хотя ранние R69 и R69S поставлялась с кронштейнами для коляски, установленными на рамах. Модели R69US с телескопической вилкой, которые позже использовались на мотоциклах серии BMW R- / S , были представлены в США в 1968 модельном году. Передние и задние боковые отражатели, требуемые Министерством транспорта США, были введены только для модели 1969 года вместе с наклейкой DOT, которая была размещена на заднем крыле. Предыдущая рычажная вилка Earles продолжала так же устанавливаться в течении этих лет.

В июне 1962 года журнал Cycle World опубликовал обзор R69S. Его начальный и заключительный параграфы гласили:

"Спросите любого мотоциклиста, что он считает двухколесным эквивалентом Rolls-Royce, и вам почти наверняка ответят «BMW». Этот ответ будет не слишком ошибочным, за исключением того, что продукты, производимые Bayerische Motoren Werke, включают гораздо больше передовых инженерных функций, чем знаменитый английский автомобиль. На самом деле мотоцикл BMW больше похож на Mercedes, чем на Rolls-Royce: консервативный во многих отношениях, но тем не менее довольно продвинутый. В любом случае, у BMW есть атрибуты, которые делают его уникальным, и он приобрел репутацию, которая делает его «престижным» мотоциклом - даже среди людей, которые обычно не обращают внимания на двухколесные автомобили. Какими бы ни были заслуги BMW в соревновании на скорость, он по-прежнему остается самым плавным, бесшумным и элегантным мотоциклом, на котором мы когда-либо получали удовольствие ездить. Честно говоря, мы думаем, что любой, кто будет обеспокоин его производительностью, - это болван. R69S достаточно быстр, чтобы справиться с любой задачей, и у него есть атрибуты, которые в путешествии намного более ценны, чем простая скорость. Учитывая все обстоятельства, если бы мы планировали отпуск / путешествие на двух колесах, мы бы выбрали BMW."



Набор видно что полежал. Все пакетики с металлическими деталями были запечатаны. Пластиковый двигатель видимо был начал, склеяны половинки и еще пара деталей. Без проблем удалось их разъединить. Из недочетов, сломана одна половинка рамы. Литье некоторых деталей пористое, для рамы это не критично. Не знаю в каком состоянии декали, буду пробовать ими воспользоваться.



Что касается планов, очень долго думал в каком цвете делать модель. Большинство референсов, конечно черные и мне нравится как выглядят. Есть варианты кремовые или белые, но я не зехотел повторяться, т.к. на дружественном ресурсе можно найти давнишнюю сборку мотоцикла в таком цвете. Очень редко встречаются красные, зеленые и серо-голубой металлик. Красный отпал, т.к. в таком цвете существует высоко детализированная модель от Schuco, Зеленые не понравились, а вот серо-голубой металлик будет интересен.

Нюанс, что все референсы в таком цвете это американцы с телескопической вилкой, но я буду делать с рычажной.

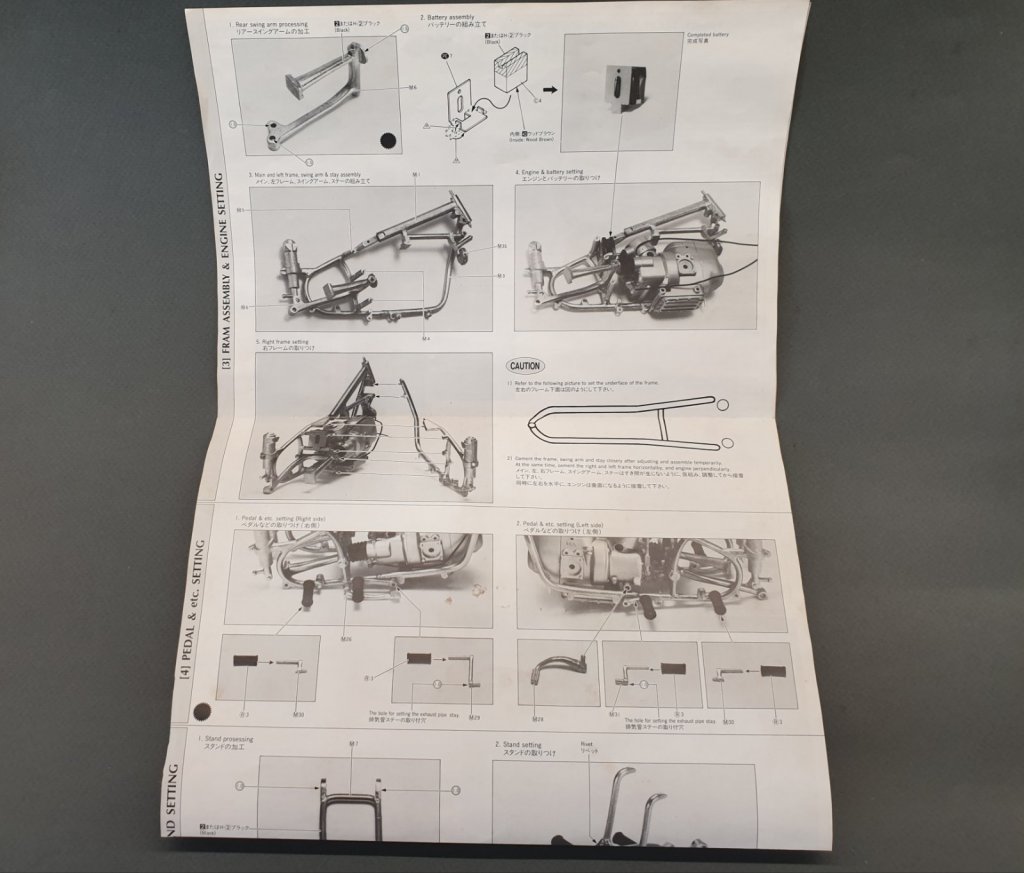

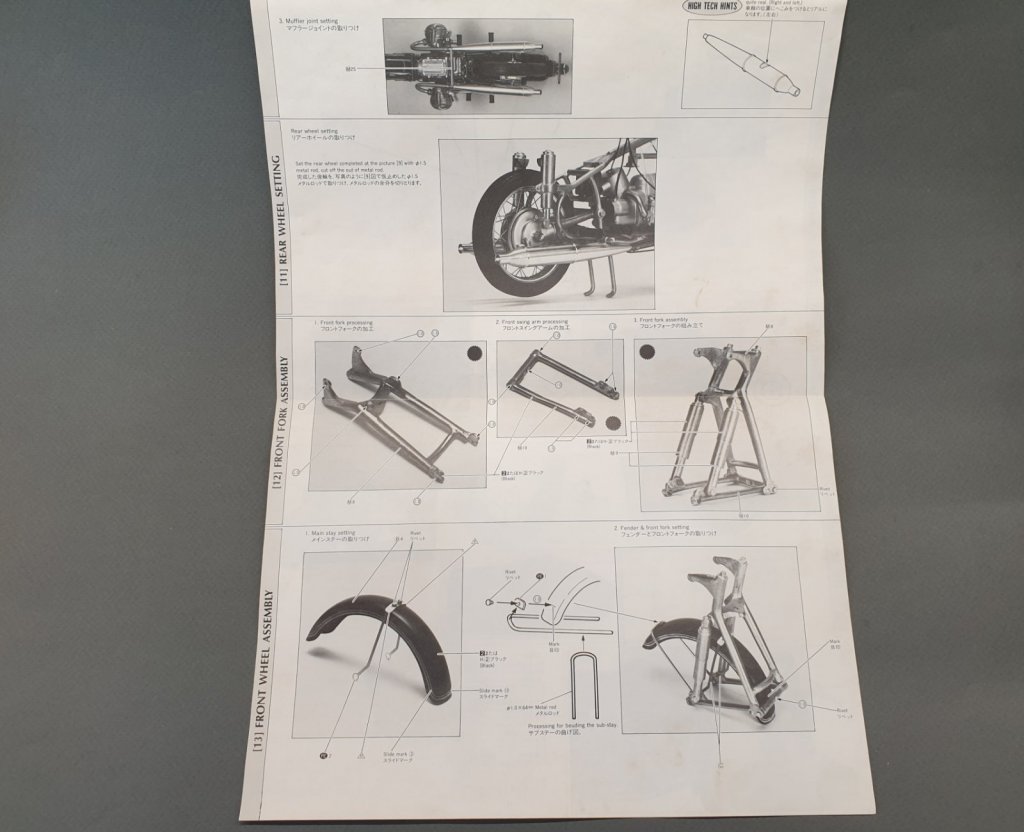

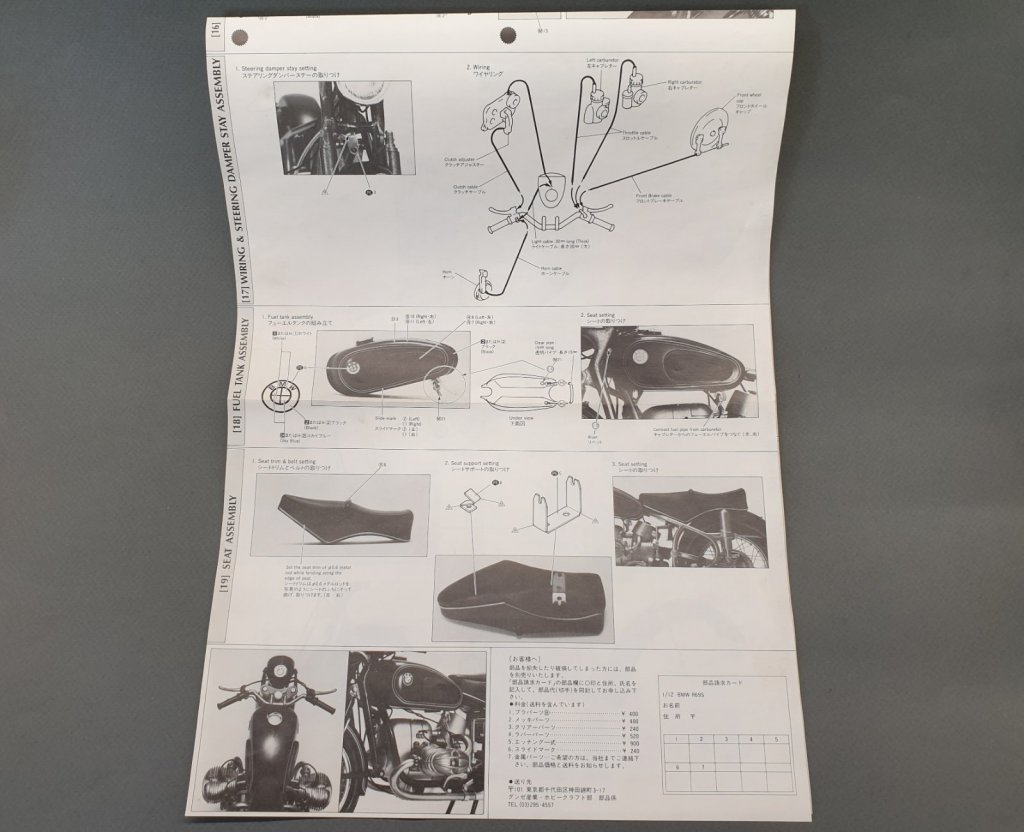

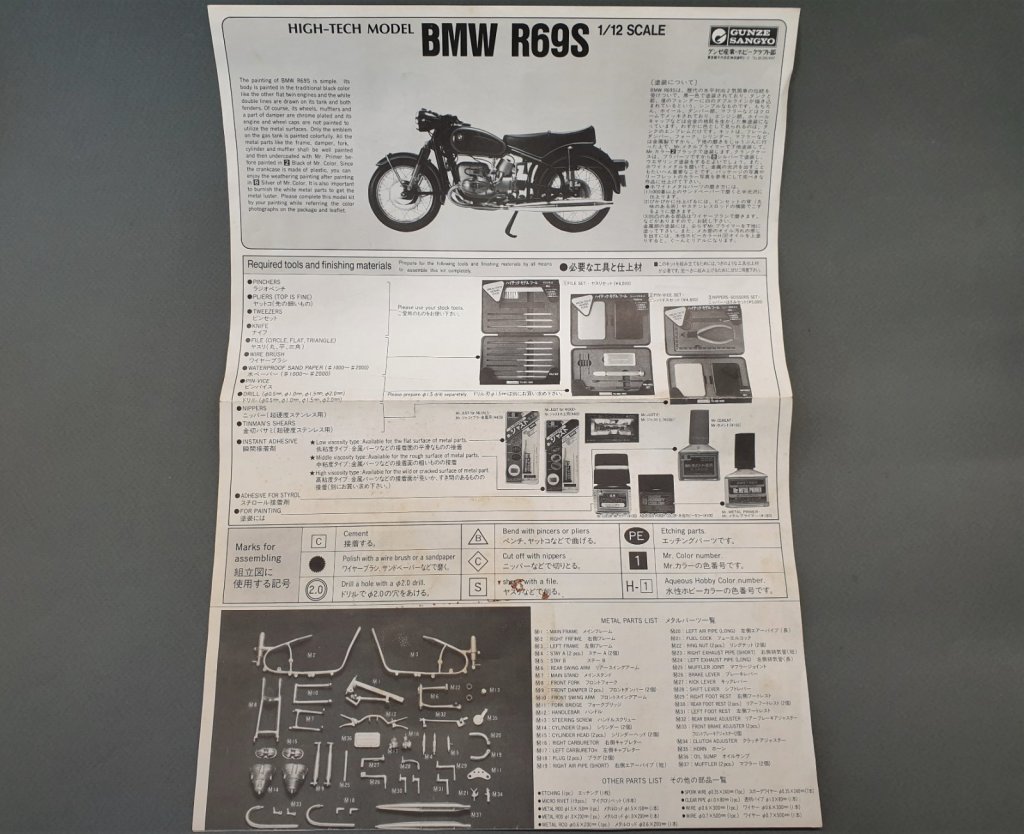

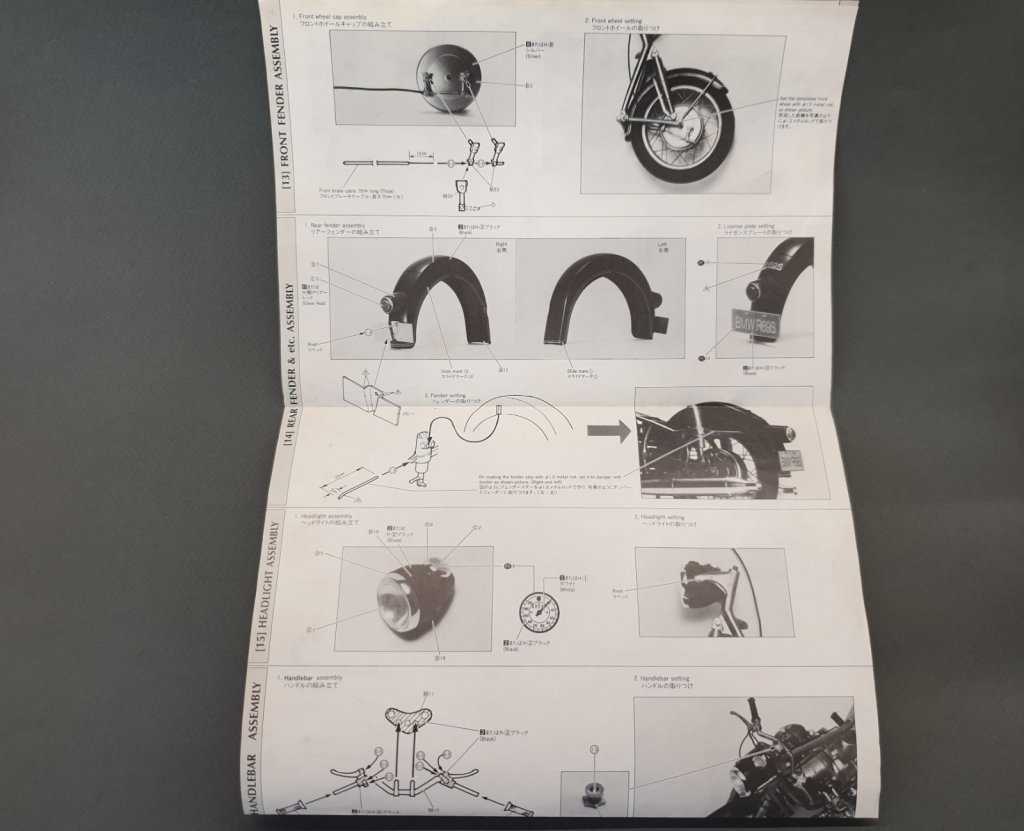

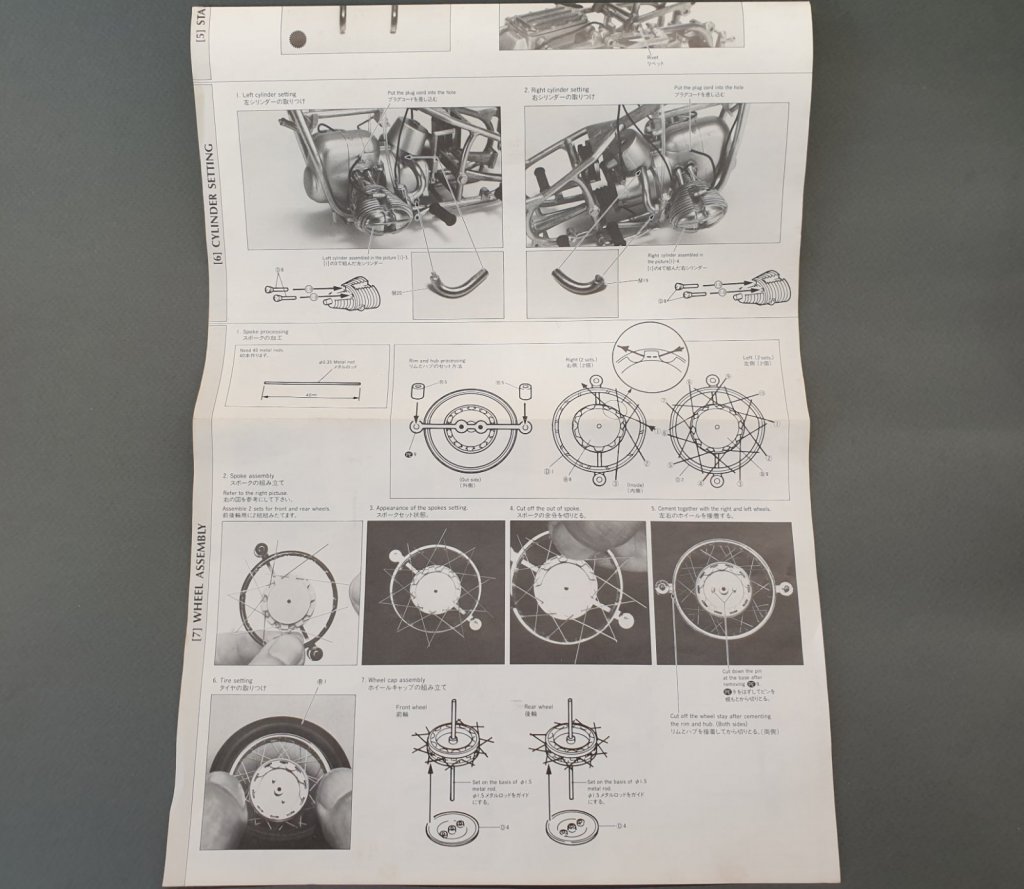

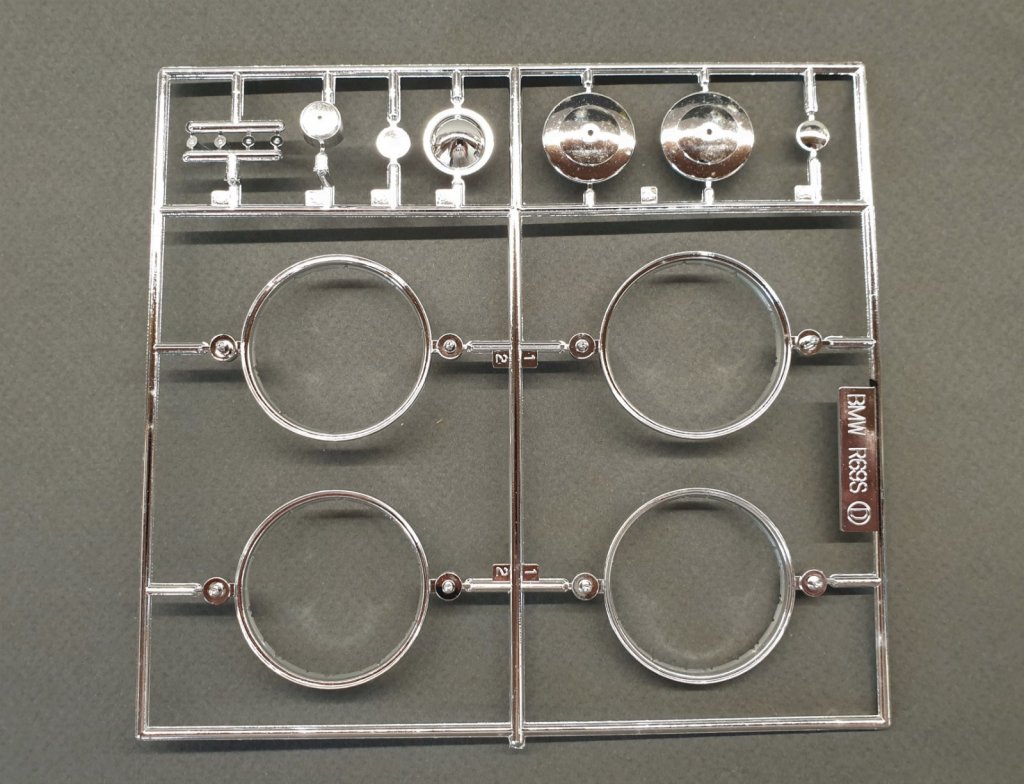

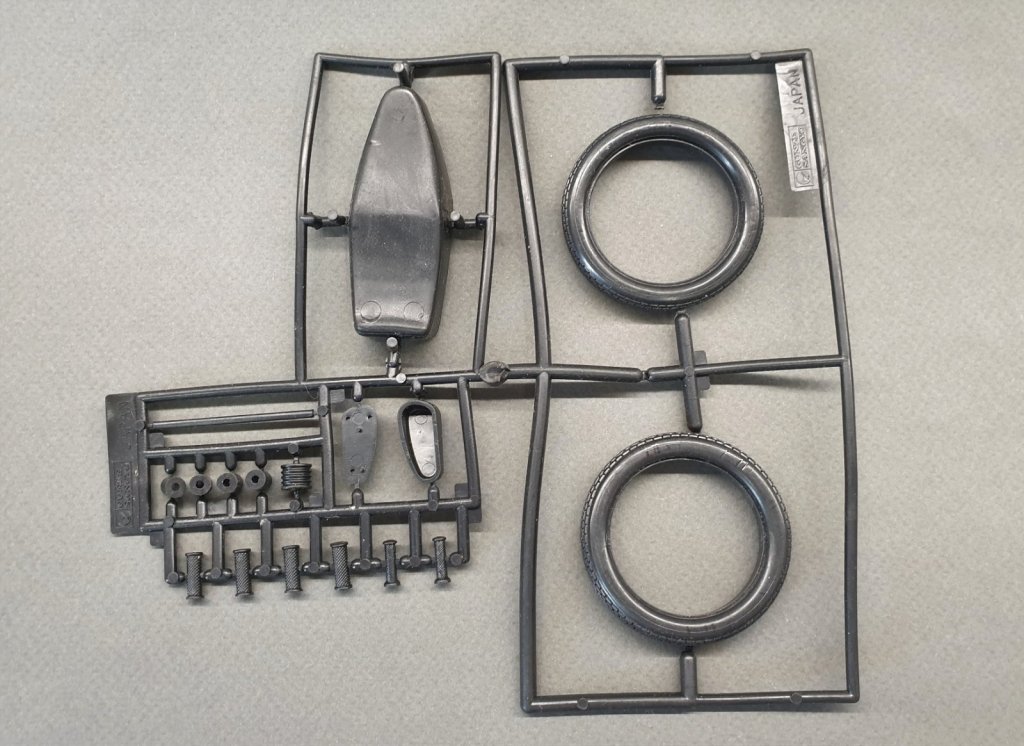

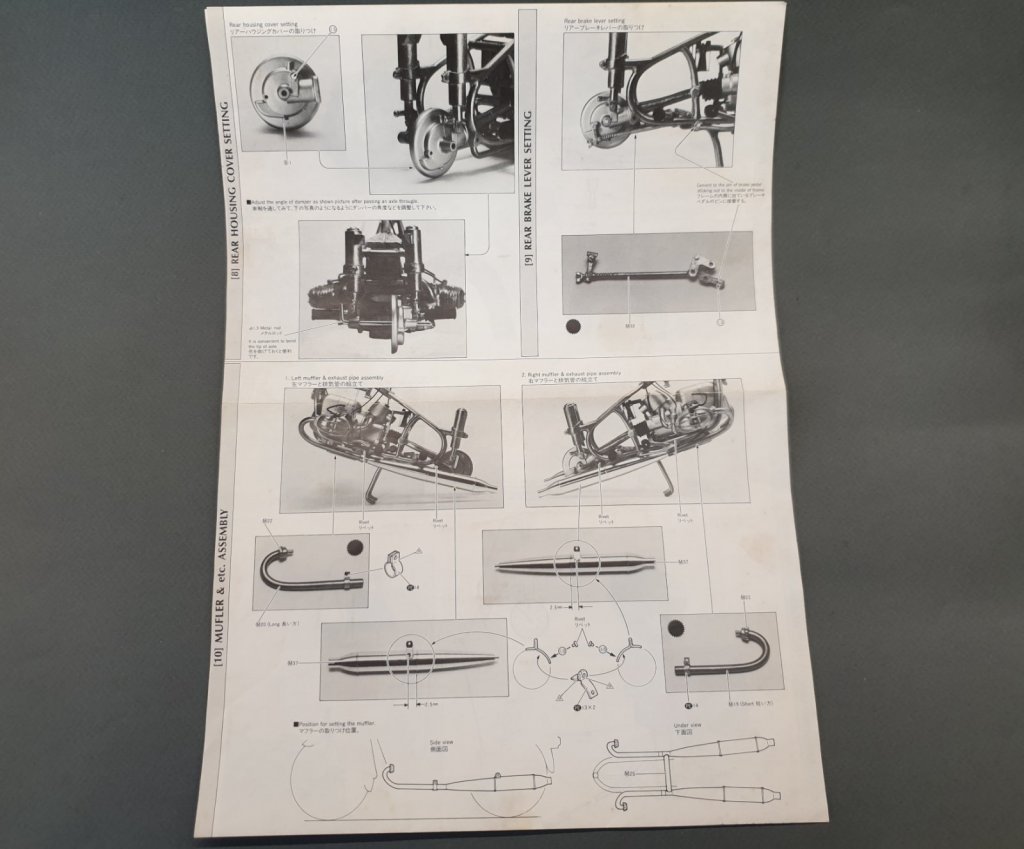

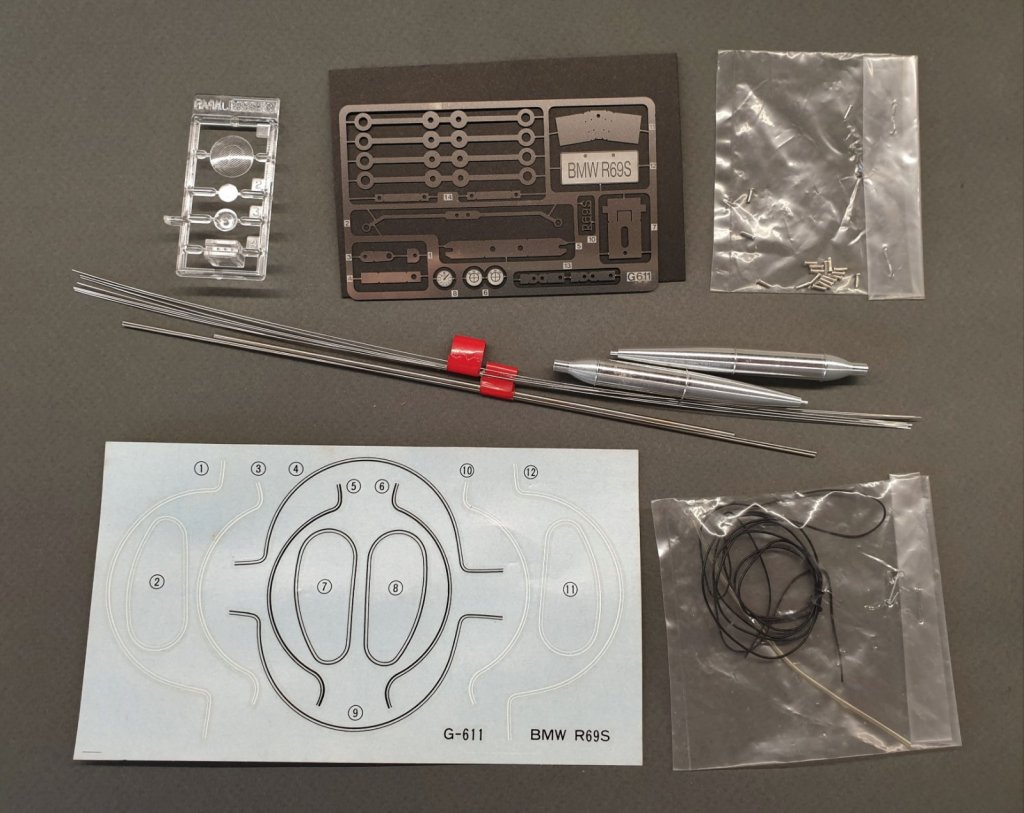

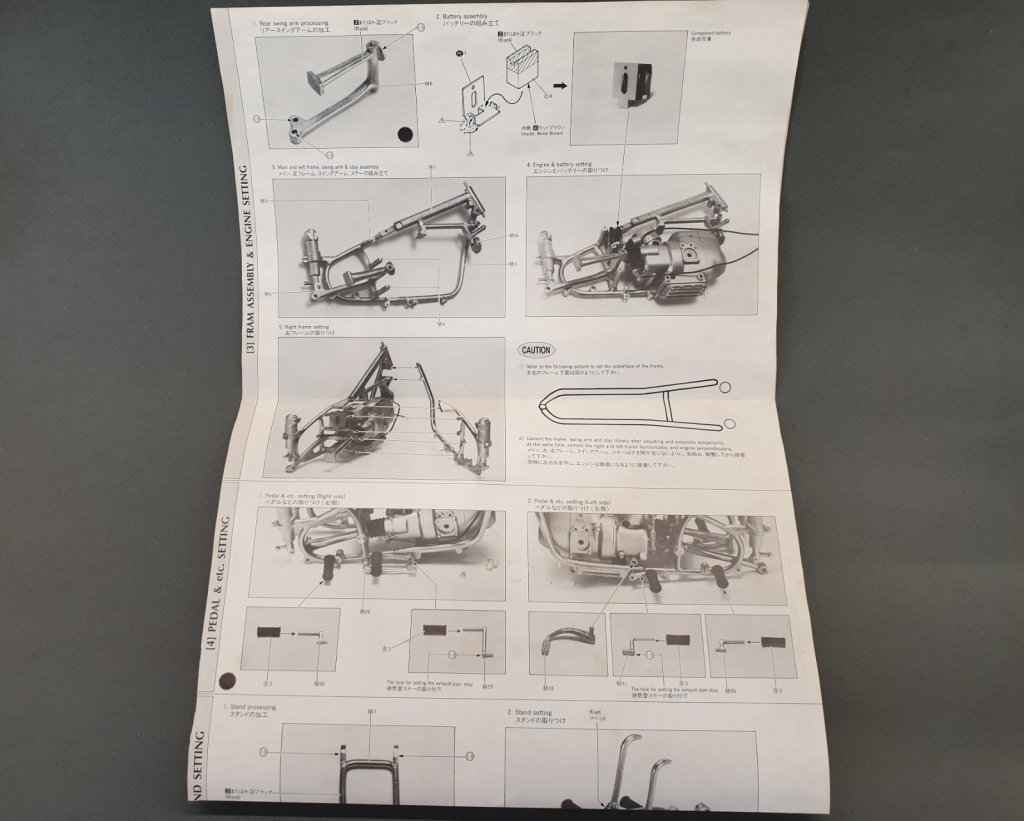

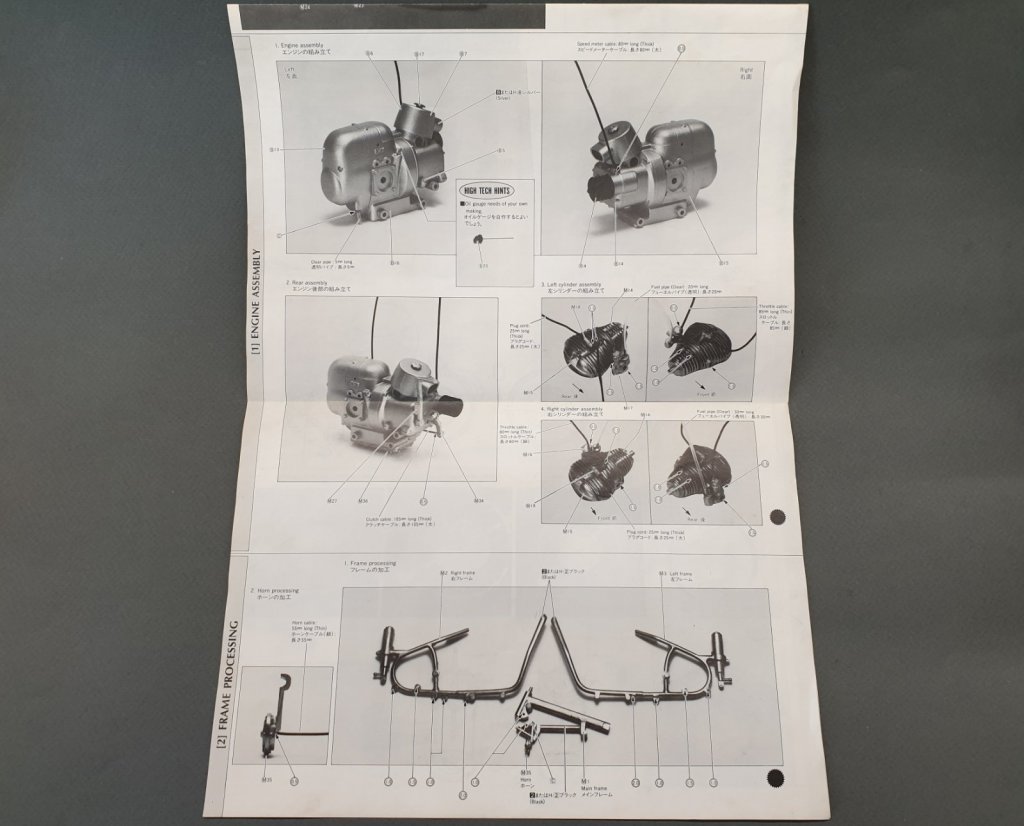

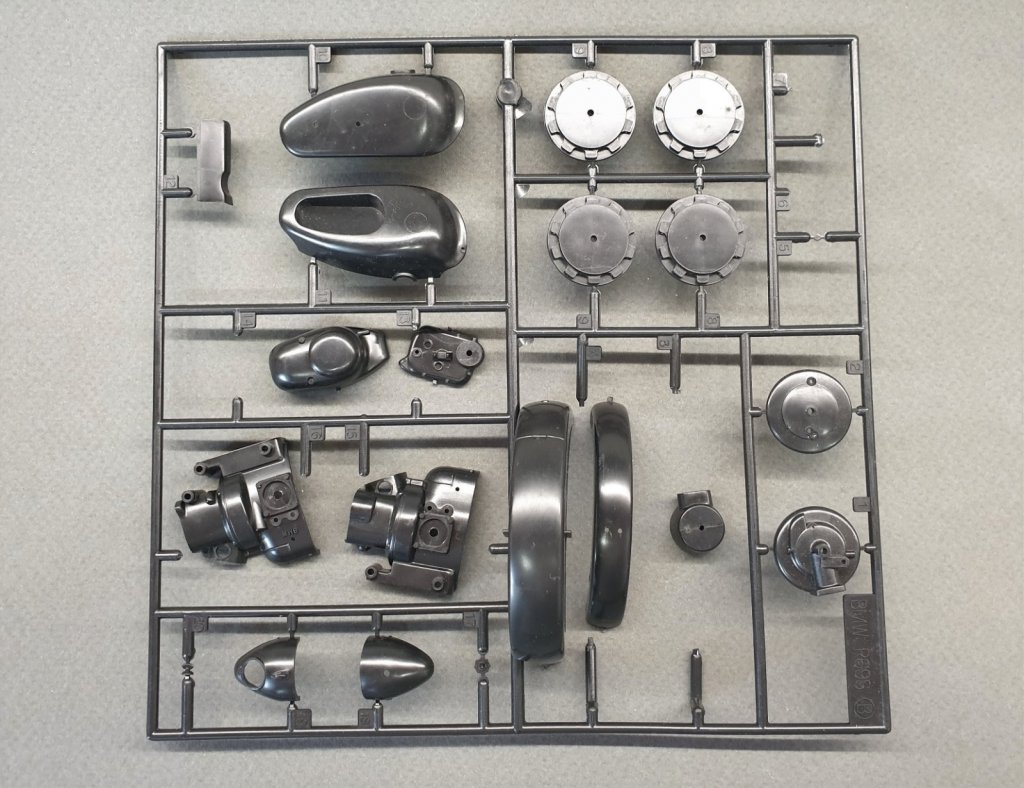

Фото содержимого набора

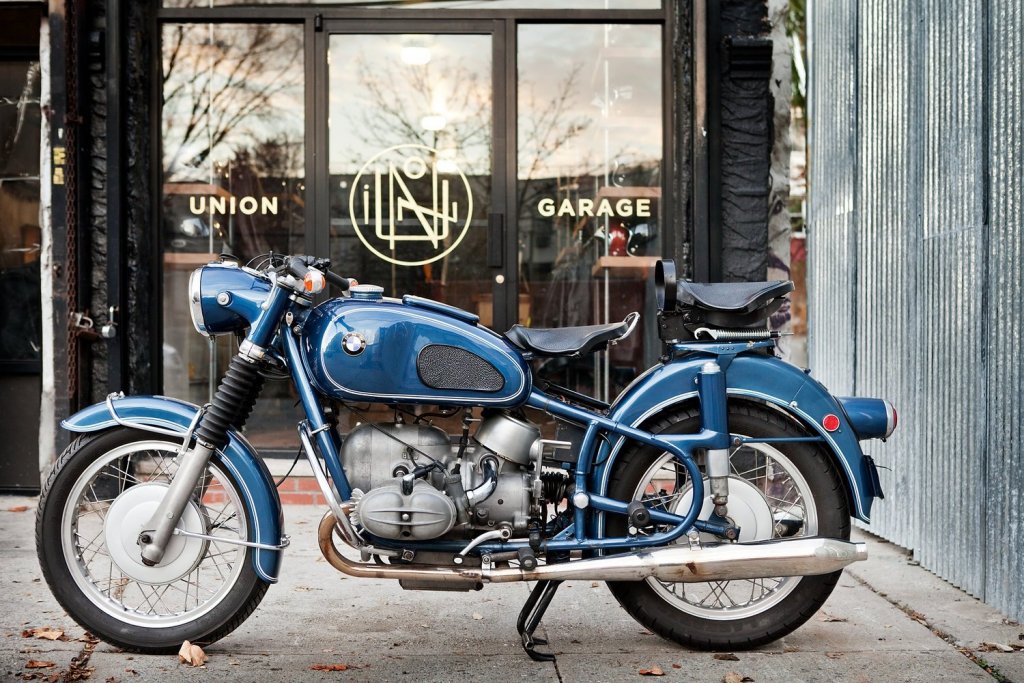

Референс для ориентира





Изменено 8 Mar 2022, 09:37:42 пользователем Silent123

[RBPencil 2501]

Какой цвет будет????

[Silent123 3053]

5 минут назад, RBPencil сказал:

Какой цвет будет????

Как на референсной фото, по крайней мере что-то близкое

[RBPencil 2501]

2 часа назад, Silent123 сказал:

Как на референсной фото, по крайней мере что-то близкое

Отличный выбор.

[AeroMax 942]

Михаил, прошу прощения за невежество, а чем отличается рычажная конструкция вилки?

[Silent123 3053]

6 минут назад, AeroMax сказал:

Михаил, прошу прощения за невежество, а чем отличается рычажная конструкция вилки?

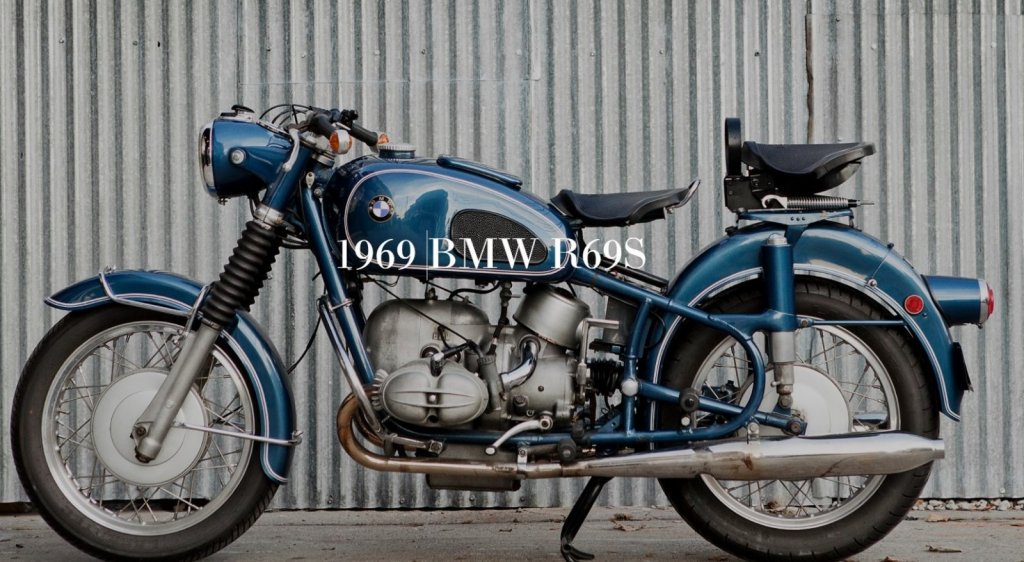

Синий с телескопической вилкой

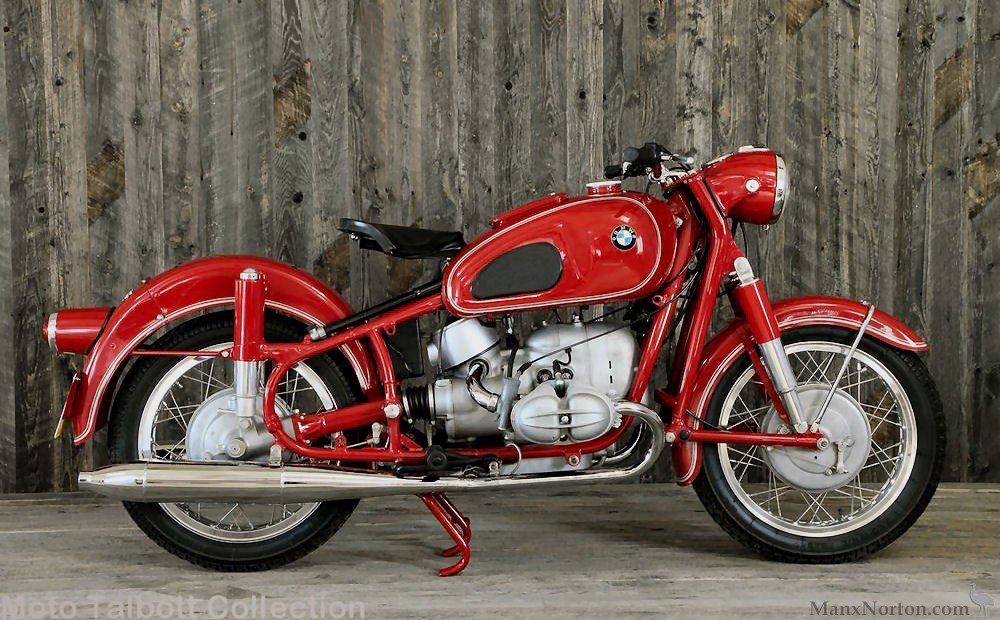

Красный с рычажной



Думаю разница видна.

[AeroMax 942]

Иж ты, поди-ж ты! Дополнительная амортизация? Из меня механик тот ещё! Не пойму - что эта конструкция даёт?

И передача карданная! А цилиндров два или четыре?

[Silent123 3053]

Рычажные вилки более простые по конструкции, хотя и более громоздкие. У немцев часто встречаются такие на технике 60х-70х, например мопеды Simson птичьей серии SR4-1 по SR4-4, Sсhwalbe KR51 и др. У нас есть версии мотоциклов Урал с аналогичными вилками. Ну и много скутеров с похожими конструкциями даже относительно современные.

Двигатель оппозит (или Boxer), как и у наших Уралов, два цилиндра расположены горизонтально друг на против дуга. Передача карданная, так же как и у Уралов, прототипами которых и являлись довоенные BMW и Zundapp.



Кстати вот вырезка из какой-то статьи про вилки, как раз наш случай.

Отдельно следует упомянуть длиннорычажные вилки (Earles fork). По сути, это разновидность рычажной вилки толкающего типа. Главное отличие заключается в более длинном рычаге и расположении шарнира качания рычага за колесом. Это придает рулевому управлению достаточную жесткость, но высокая инерционность делает эту конструкцию не лучшим вариантом для использования на одноколейных мототранспортных средствах, однако она превосходно подходит для использования на мотоциклах с коляской и трайках. На современных мотоциклах с коляской и качественно созданных трайках длиннорычажные вилки используются в совокупности с высококачественными задними амортизаторами (обычно с моноамортизаторами (monoshok)).

Изменено 8 Mar 2022, 14:04:24 пользователем Silent123

[Николай_ 4590]

Замечательно! Опять же отличная методичка будет для последующей сборки.

[Porsche911 2]

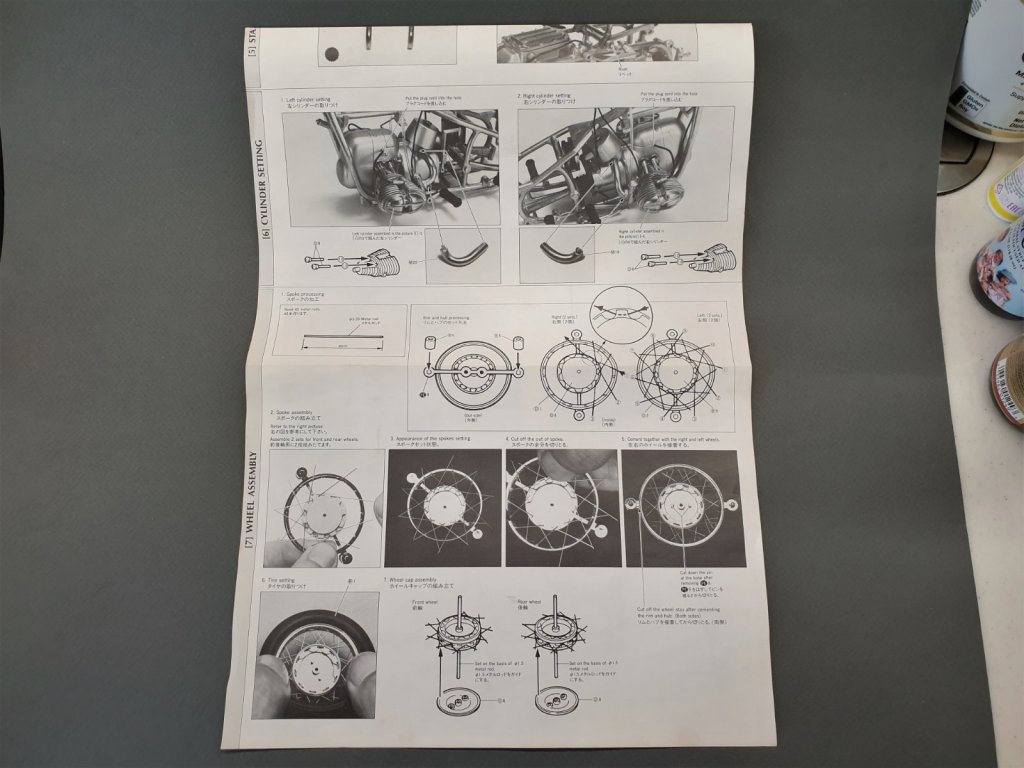

Михаил, подскажите пожалуйста, какой примерно длины получаются нарезанные трубочки-натяжители спиц? Спасибо!
