Багги 4×4 (самодел) + прицеп (Aoshima)

[Wervolf 177]

54 минуты назад, Max4x4 сказал:

Не могу решить в какой цвет красить прицеп.

Изменено 18 Nov 2017, 19:00:45 пользователем Wervolf

[Max4x4 2485]

@Wervolf

[RBPencil 2501]

2 или 4

[Wervolf 177]

12 минут назад, Max4x4 сказал:

@Wervolf

Не видно или не пойдёт? Перезалил на всякий случай.

Если серьёзно лучше красить в два цвета.

[Max4x4 2485]



12 минут назад, Wervolf сказал:

Не видно или не пойдёт? Перезалил на всякий случай.

Если серьёзно лучше красить в два цвета.

Было невидно.

Скомбинировать это тема. Спасибо за наводку. Завтра буду малярить.



[RadioCAT 704]

Голубой с красной полосой сбоку) И кислотно синий багги)

Изменено 18 Nov 2017, 19:44:42 пользователем RadioCAT

[cuba_13 3340]

рлм грей

[Max4x4 2485]

Приветствую.

Итак напомню что начал клепать прицеп и даже довел дело до покраски, и даже определился с цветами, и ... мне привезли материалы для литья. Ну и конечно "Остапа понесло".... в общем все это время занимался литьем, ну или пробовал эту технологию на зуб, на глаз и другие органы восприятия. Все по порядку:

Селикон - алькросил 315, смола - смотч каст 305, вдобавок прикупил мягкий полиуритан для литья колес.

Первая форма вышла "комом".

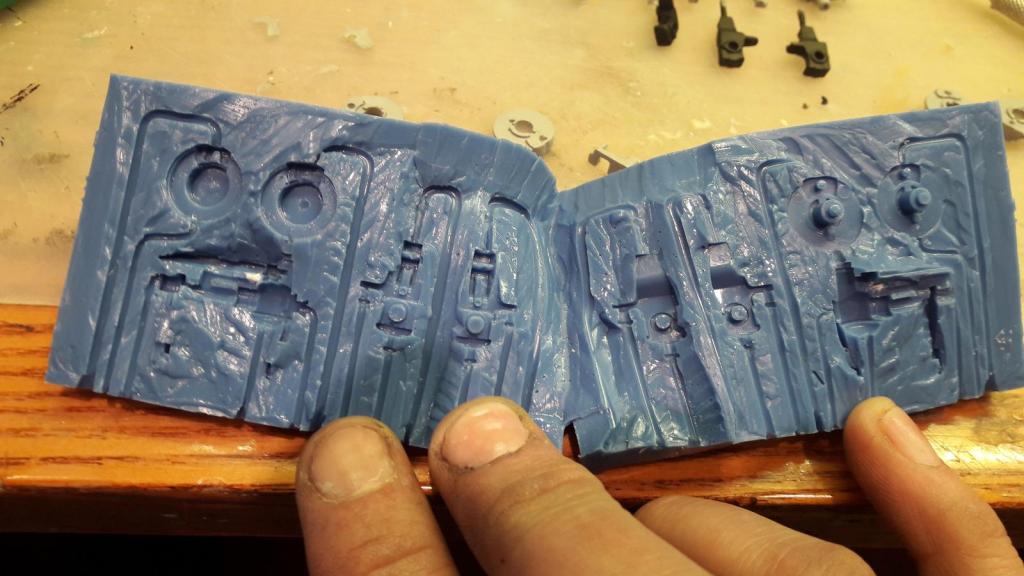

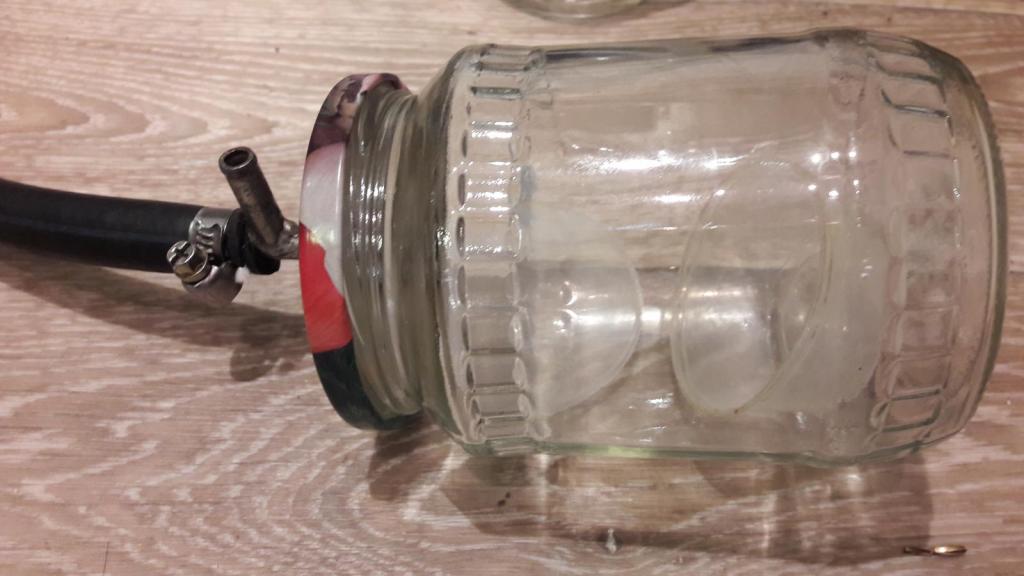

Половинки форм слиплись. Пришлось разрезать аккуратно ножом. Залил и оказалось что из-за неверного разположения литниковой системмы кое где скапливался воздух - в результате - пузыри. Так же были пузыри в селиконе. Надо дегазировать.... За 30 минут на коленке собрал камеру из банки с навинчивающейся крышкой, припаянного к этой крышке штуцера

и компрессора от холодильника. Как известно компрессор имеет вход (всос) и выход (выдув). Подсоединил получившеюся камеру к входу, внутрь поместил баночку с материалом для дегазации и включил в сеть. Отвод прикрыл стиралкой (ластиком), разряжение сделало свое дело и ластик присосался. Жижа начала бурно "кипеть" и через пару мин. опала. Это значит что физика сделала свое дело и воздух из смеси вышел. Убрал стиралку и сбросив давление легко открыл банку.

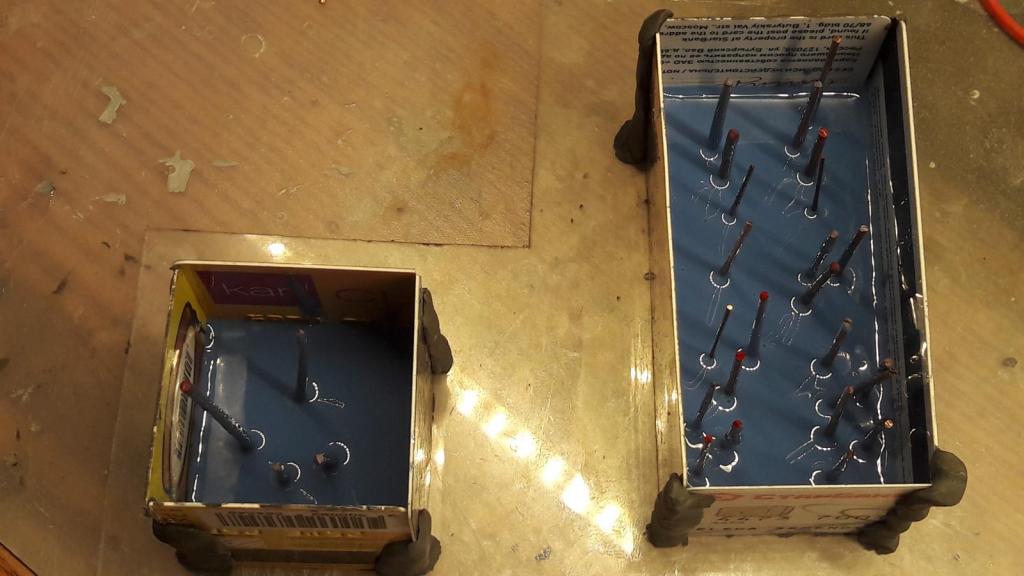

Залил заново, уже с другим разположением литников. Вышло нормально, воздух не скапливается, пузырьков в силиконе нет.

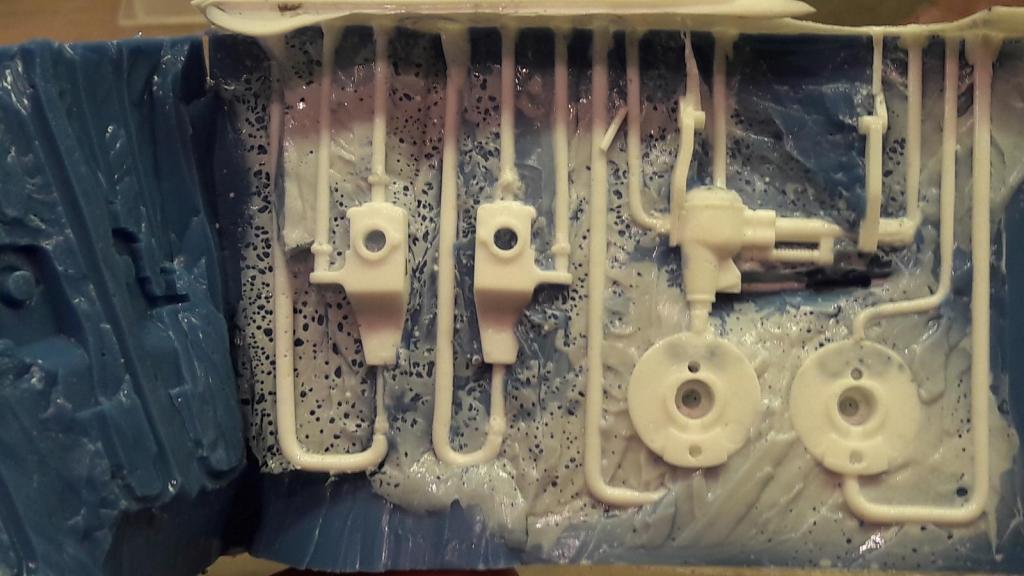

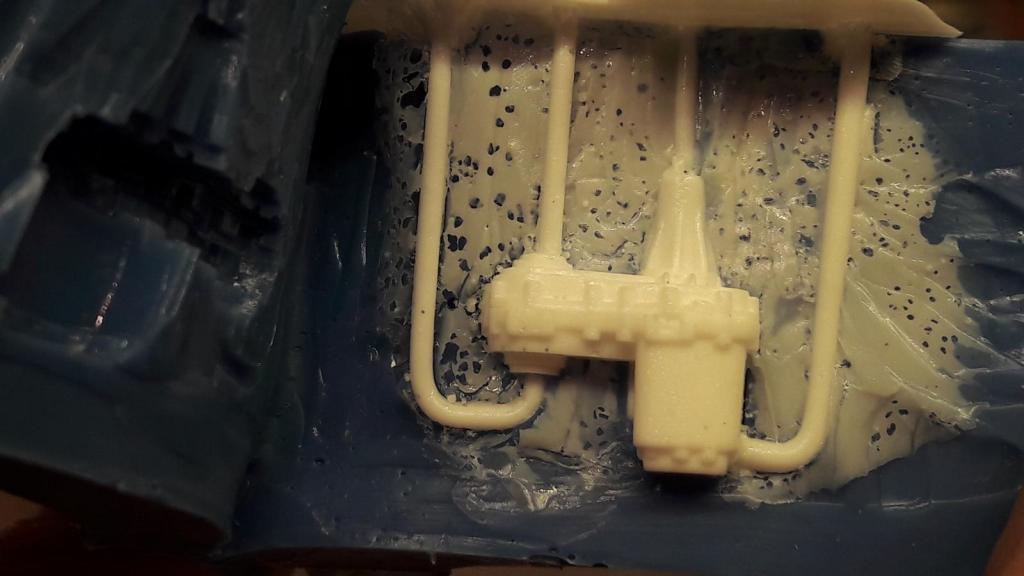

Залил пластиком и вот результат

Казалось бы все прекрасно, но все в пузырях. Такое ощушение что пластик после заливки вскипает и пузырится уже в форме. Интернет говорит что всему виной повышенная влажность, но дома вроде сухо. Моя теория что пластик вступает в реакцию с силиконом. Формы пахнут отвердителем, спустя 4 дня пахнут, и на поверхности выступает типа жидкость, совсем чуть-чуть. Что с этим делать пока не решил.

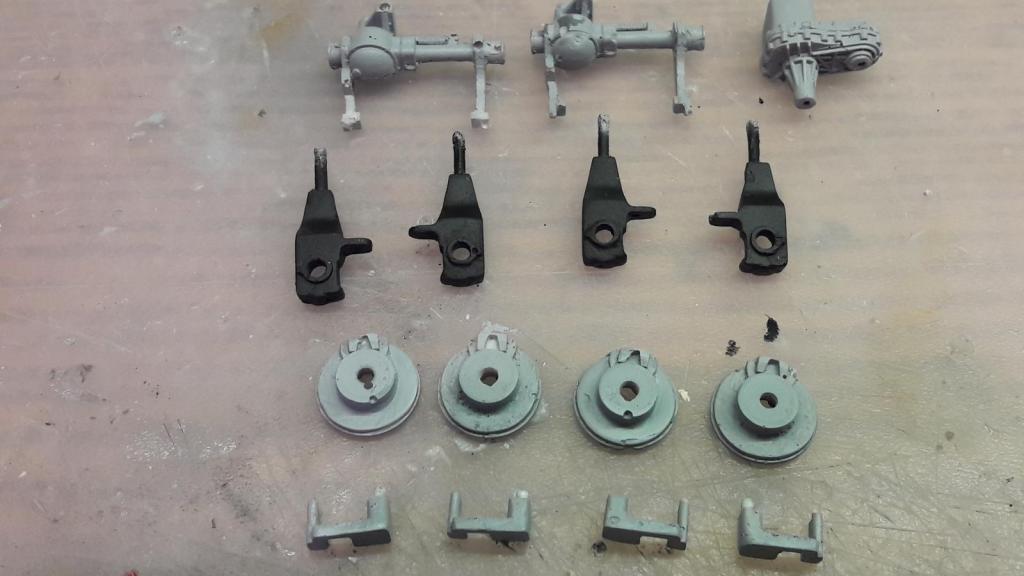

В итоге так и не получил идеальных отливок и пришлось шпаклевать отбракованные из многих дырявых.

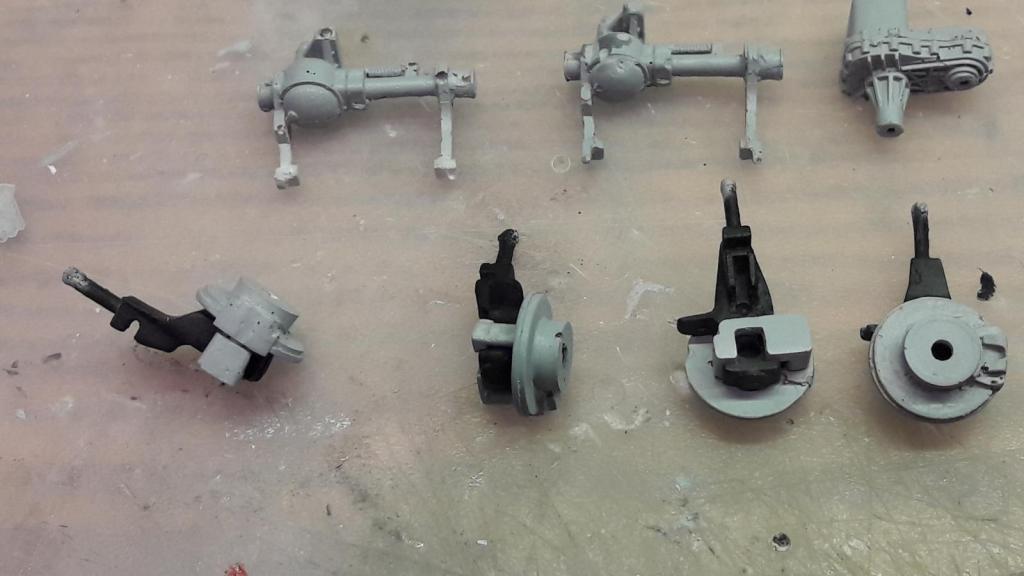

Немного подмазал и задул в грунт. Надо над ними еще поработать, но в целом работать с "этим" можно.

Подсобрал на сопле-ликви-клей

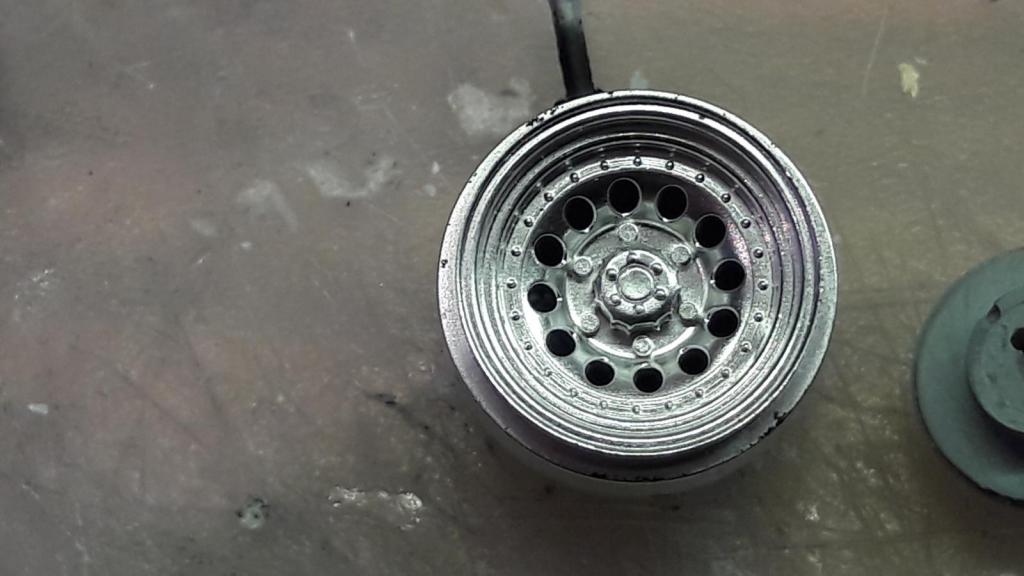

Прикинул диск и понял что дефектов в собранном виде не будет видно впинципе

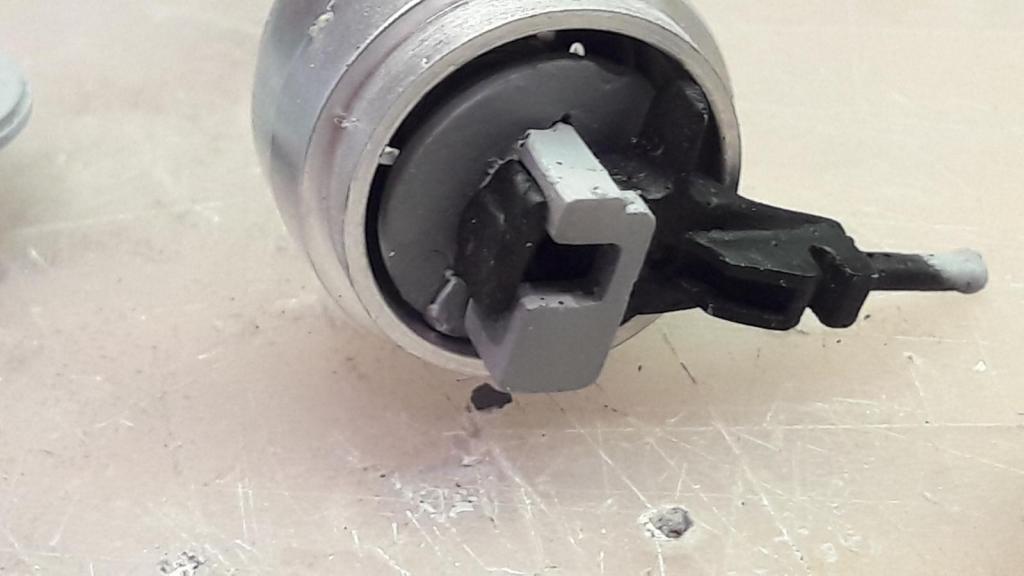

Диски будут эти 100%. Вот что видно с другой стороны.

Вывод - за качество шибко не парится, суппорт с диском и кулак будут играть лишь роль крепежа колеса.

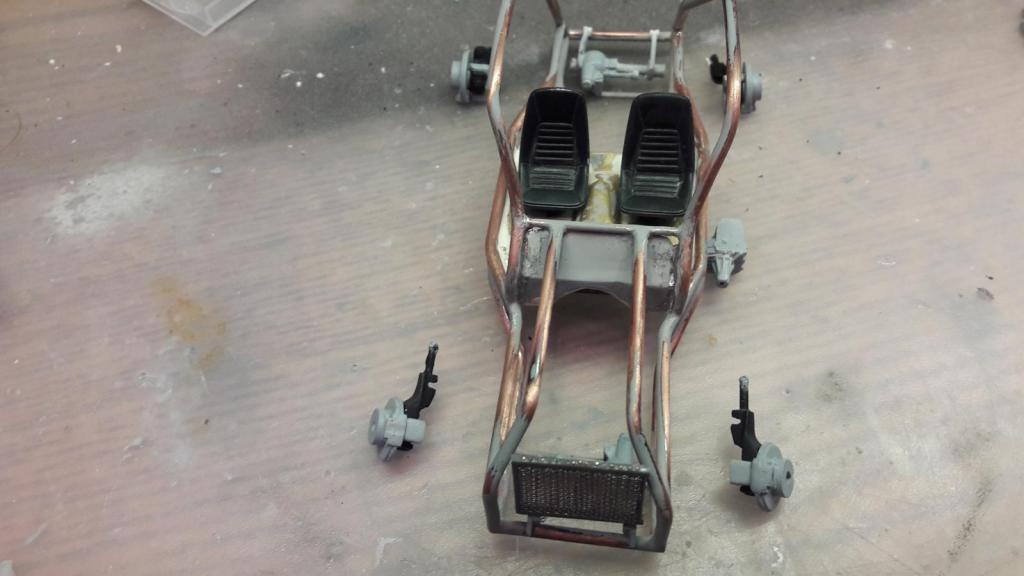

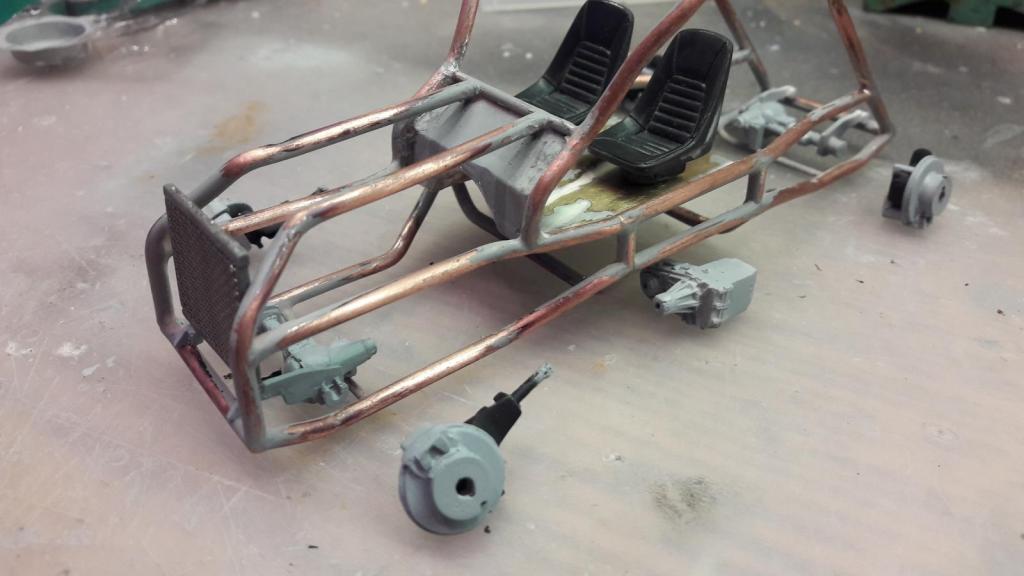

Приложил к раме чтобы понять размеры и прикинуть общий вид

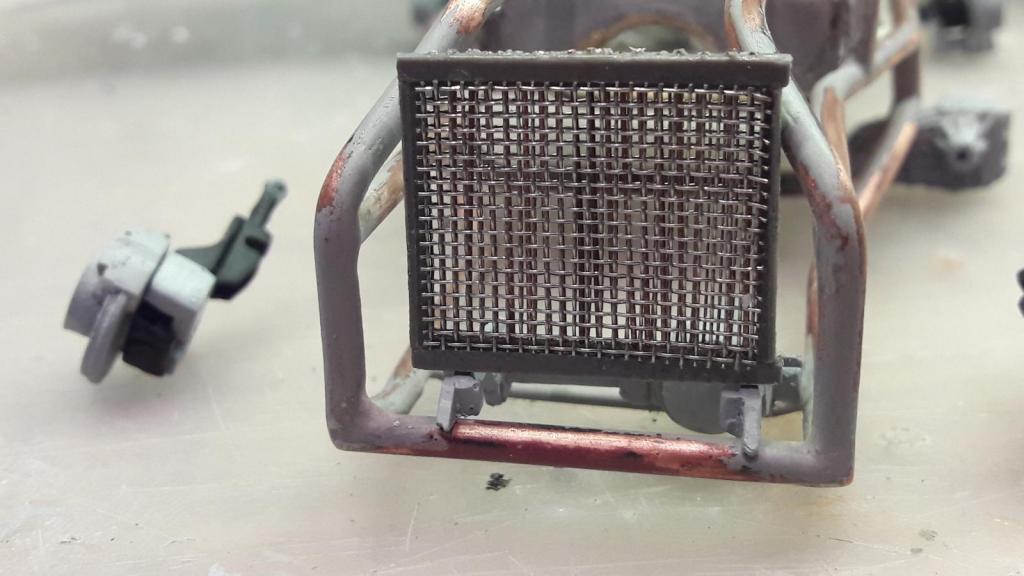

Между перекурами запилил радиатор. Прошу не пугатся, это только заготовка. За сеточку гранд мерси @Улыбастик.

Думаю после покраски выглядеть будет фактурнее.

Изменено 27 Nov 2017, 18:27:54 пользователем Max4x4

[bearM 9]

Тоже пользовался таким силиконом и отказался от него в пользу Юнисил. Синий очень сильно пахнет и постоянно выделят жидкость(как масло какое то), что в итоге запарывает форму.

[Max4x4 2485]

6 минут назад, bearM сказал:

Тоже пользовался таким силиконом и отказался от него в пользу Юнисил. Синий очень сильно пахнет и постоянно выделят жидкость(как масло какое то), что в итоге запарывает форму.

Во-во! Какая-то бяка, смазывается пальцем. Положил на батарею, может выйдет? Грешу именно на силикон ибо в баночке остатки застывают идеально, без пузырей.

Ну и, это, если опыт присутствует может поделишся а лс?

[Den 204]

В 05.11.2017 в 01:17, Max4x4 сказал:





Спасибо братцы, мне тоже интересно...

Подвиньтесь я тоже на эти рельса присяду!

[Max4x4 2485]

1 час назад, Den сказал:

Подвиньтесь я тоже на эти рельса присяду!

А пожалста, путь длинный и места всем хватит.

[Max4x4 2485]

Сделал крепления передних рычагов. Т.к. в перспективе ездить чудо-юдо будет по пересеченке и на нехилой скорости немного завалил кастор (Кастор (англ. caster angle или castor angle) — угол продольного наклона оси поворота колеса автомобиля). Для чего это сделано обьяснять думаю не стоит.

Так же сделал крепления переднего моста

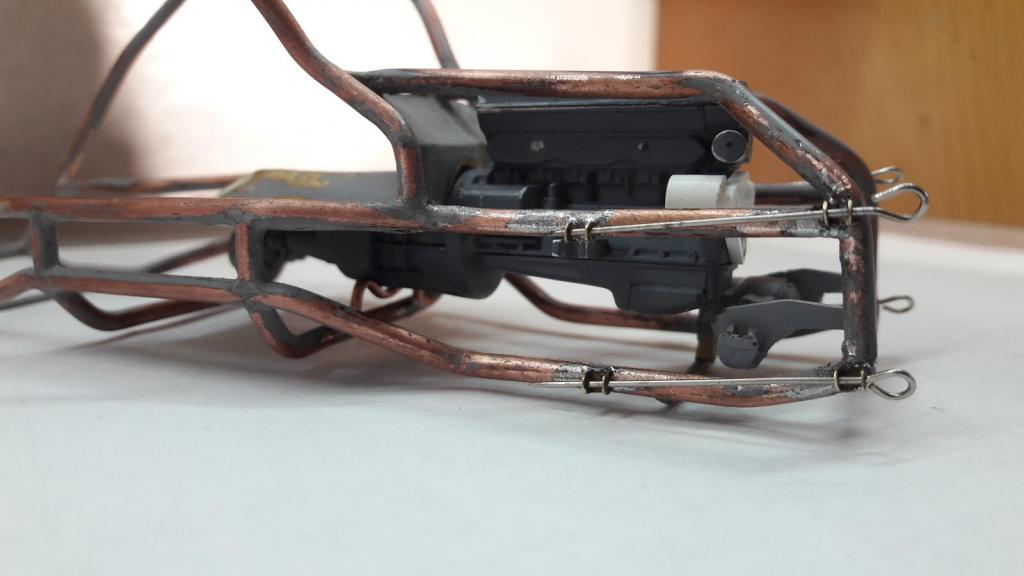

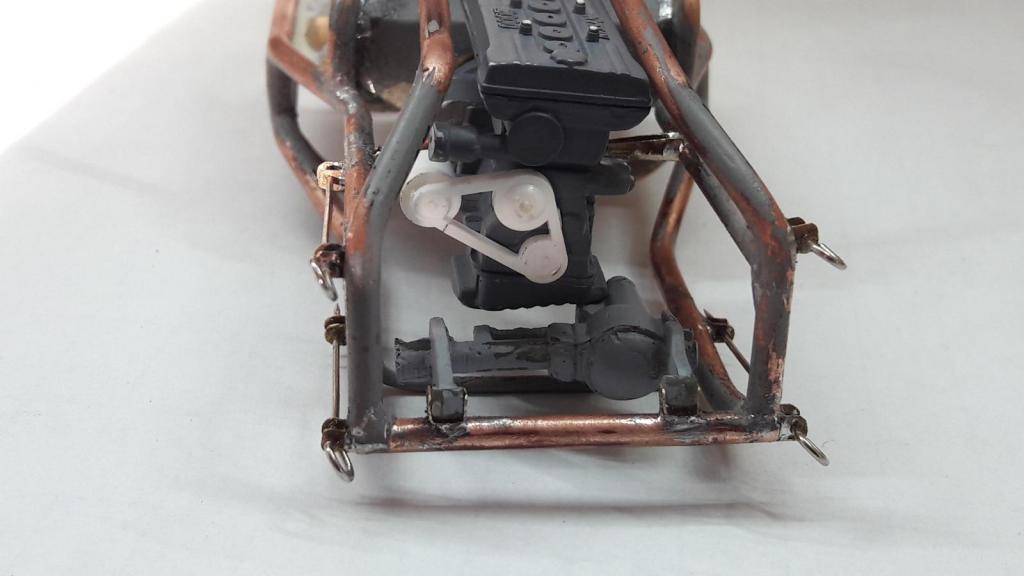

и крепления двигателя

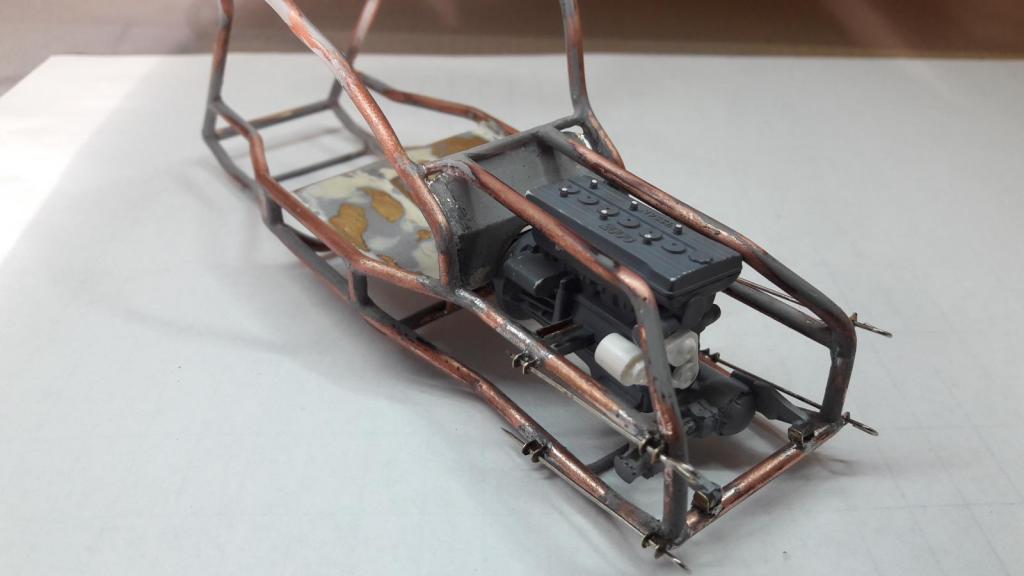

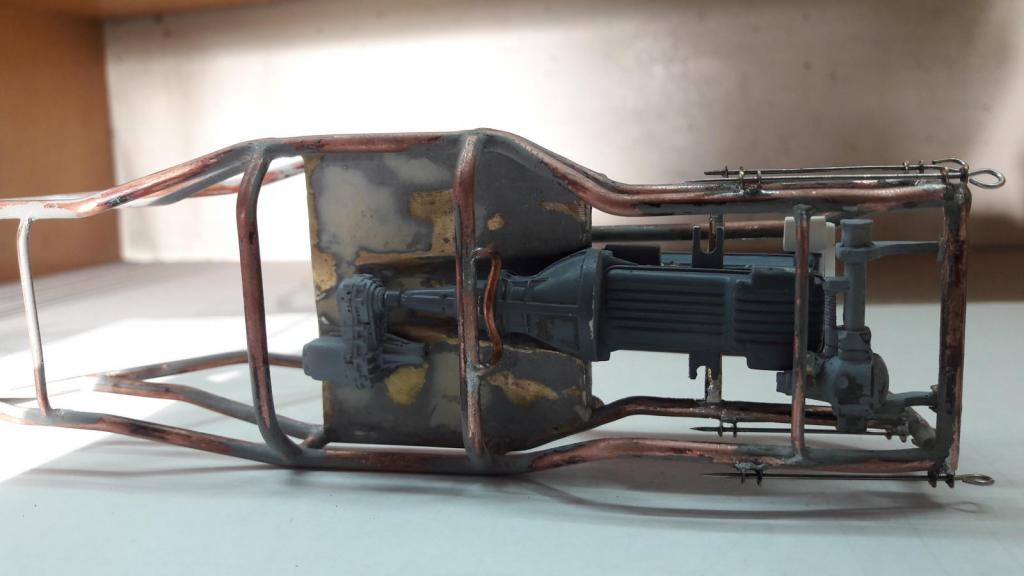

Снизу вырисовывается такая картинка

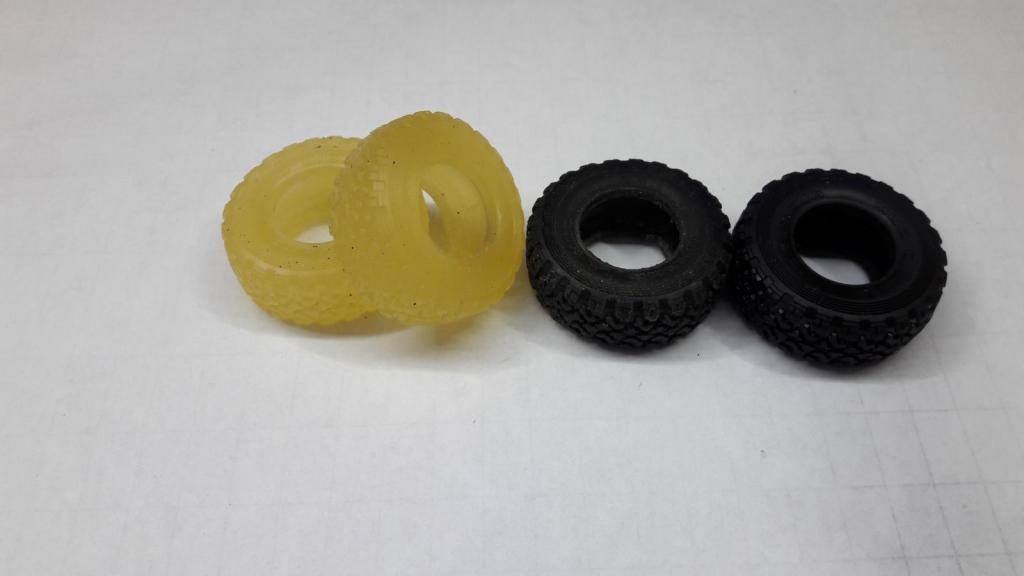

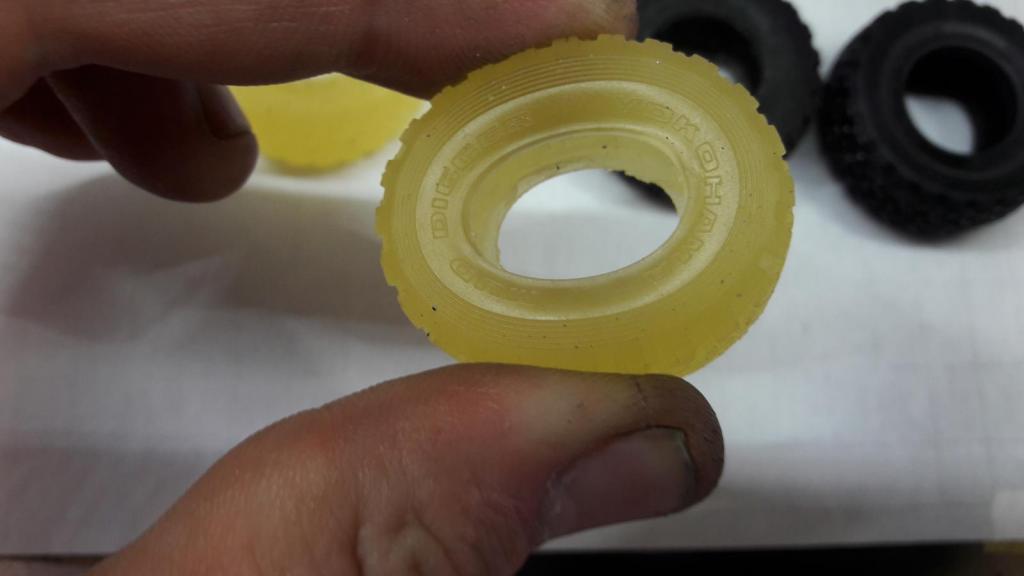

Откопировал для прикола колесико. Вот что вышло

Справа оригинал

Начал было делать оси рычагов путем сверления медного прута 2 мм, сломав 3 сверла плюнул и заказал медную трубку нужного диаметра. Придется подождать...

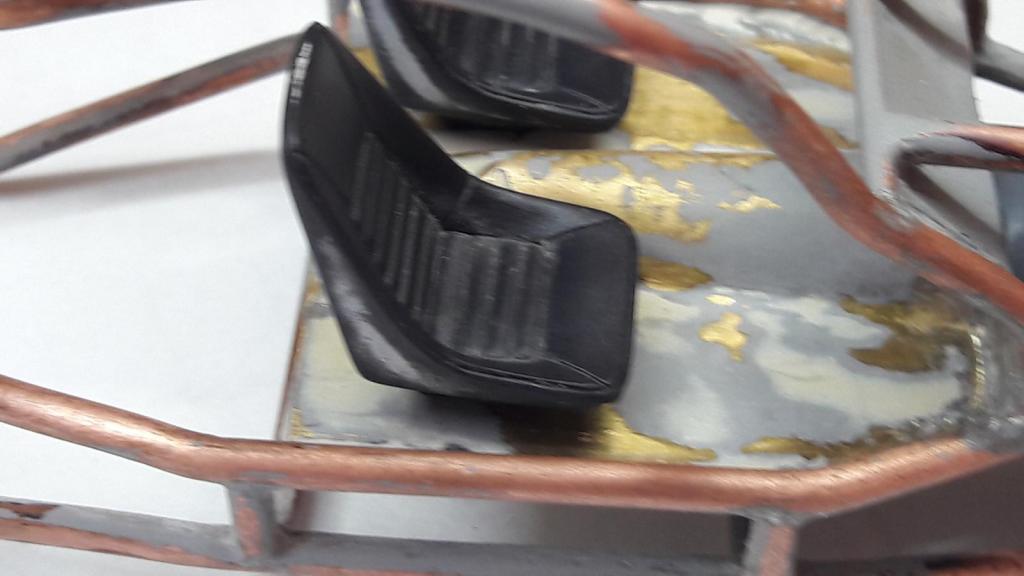

Пока буду лепить салон-кабину и тут вопрос: мне кажется сидушки низковато стоят, может приподнять? Планировал поставить спортивные, но чет не сростается, и большие они очень.

Жду вашего мнения

[RadioCAT 704]

Max4x4 чисто для твоих размышлений. Текстовый_моделизм_mode_on

Как будет крепиться пятиточка к такому седенью? И может стоит сделать тогда подголовники к этим сидушкам? А то реально кажутся мелкими.

Картер редуктора упирается прямо в поддон?

Текстовый_моделизм_mode_off

А колеса клевые вышли.



[Max4x4 2485]

@RadioCAT

Артем, эти сидухи вроде как спортивные, из набора. Ремни крепятся не к сидухам, а к каркасу. Спинка широкая, думаю проблем с соскальзыванием не будет. Есть вариант купить Sparco, но повторюсь мне показались они разлапистыми слишком. Повторюсь пока смущает вопрос высоты их установки, надо промерить и сравнить с другой моделью.

Движек пока висит на соплях, будут еще подушки которые его спозиционируют правильно.

За колеса спасибо. С этим копированием ваще веселье в полный рост .



[boxer 987]

Сидушки выглядят очень маленькими, поэтому сложно судить о высоте их установки,.. и в них смог уместиться только вот такой человечек

Спойлер

Думаю, что он слишком маленький,.. и сиденья надо ещё и сдвигать в сторону кормы,..

Резина вроде бы красиво откопировалась,.. только она нужна будет чёрная, а эту красить неудобно,..

[Max4x4 2485]

56 минут назад, boxer сказал:

Сидушки выглядят очень маленькими, поэтому сложно судить о высоте их установки,.. и в них смог уместиться только вот такой человечек

  Скрыть контент

Думаю, что он слишком маленький,.. и сиденья надо ещё и сдвигать в сторону кормы,..

Резина вроде бы красиво откопировалась,.. только она нужна будет чёрная, а эту красить неудобно,..

Ну а че, человек как человек. Дело в другом, я думаю что посадку надо делать спортивной, типа полулежа. Надо будет сидухи завалить, наверное...

[lexer 802]

Я уже 3 года имею дело со смуч кастом 305, могу посоветовать следующее, во первых нужно лить пластик в холодном помещении не больше +10 можно и поменьше, во вторых замешивать пластик нужно в чистой таре, в третьих когда заливаешь форму можно еще тонким стержнем проходить места с углами так как поверхностное натяжение не дает уйти пузырькам именно из углов. ну и нужно следить что бы пластик был не старый, так как его лучше израсходовать за месяц после вскрытия, так же нужно перед заливками тчательно перемешивать содержимое желтой банки и дать потом ей постоять  минут 20 до того как захочешь замешивать. но хочу сказать что даже при соблюдении всех вышеизложенных условий эти ненависные пузыльки все равно норовыт повиться, в ощем под этот пластик нужен соответствующий силикон, я использую юнисил 9115 но тоже ищу ему альтернативу, такой который совсем не жирнеет при застывании, хотя и этот (мокнет самую малость)

[Max4x4 2485]

@lexer

Хм, странно, в инструкции написано наоборот 23 °с.

Короче прогрел формы на батарее и вымыл с мылом, просушил. Форма стала идеально сухой и стала меньше пахнуть. Попробовал еще - результат намного лучше, но все равно пузырится, причем в форме, ибо после дигазации в остатках в баночке пузырей не остается.

[lexer 802]

еще раз повторюсь, если есть холодный балкон ну не совсем с морозом или еще какое ни будь прохладное помещение, то залей и положи отливки туда, результат должен быть лучше.

И еще, идеально сухая фома быстро приходит в негодность, это уже из личного опыта.

[Max4x4 2485]

Всем привет.

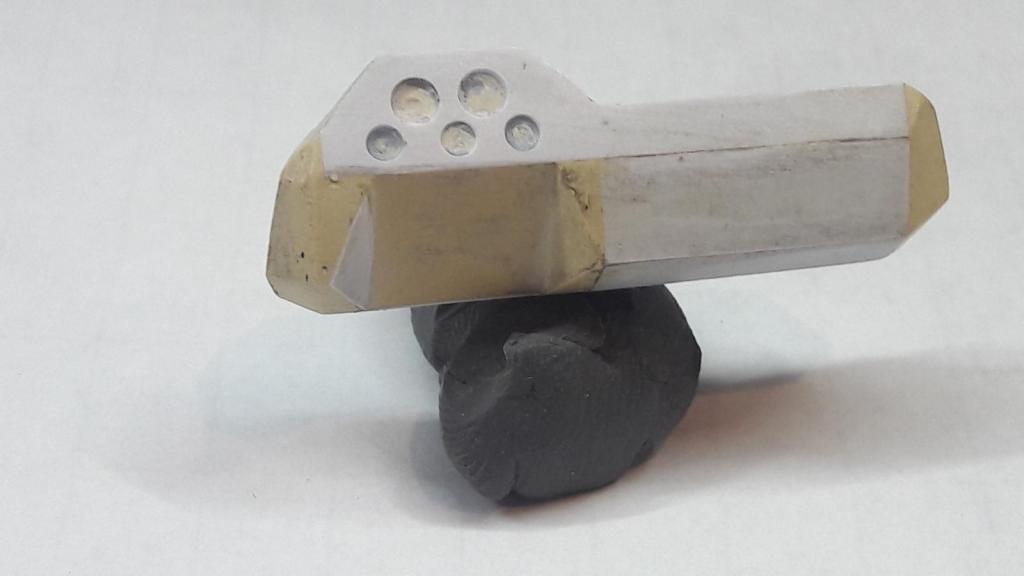

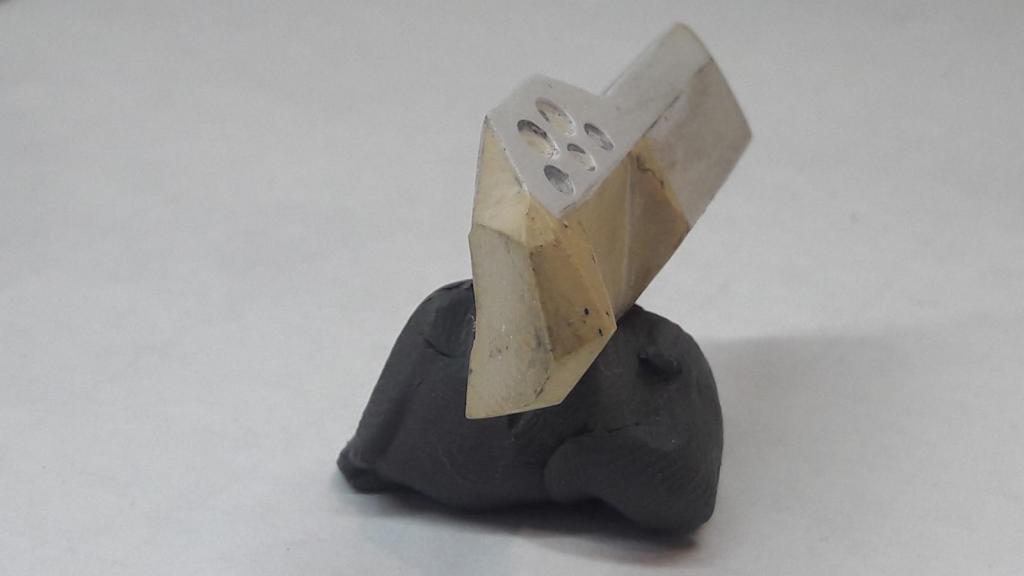

По плану было занятся кабиной, и я занялся. Сотворил подобие торпедо с приборной панелью, подогнал по размерам, обточил и вот

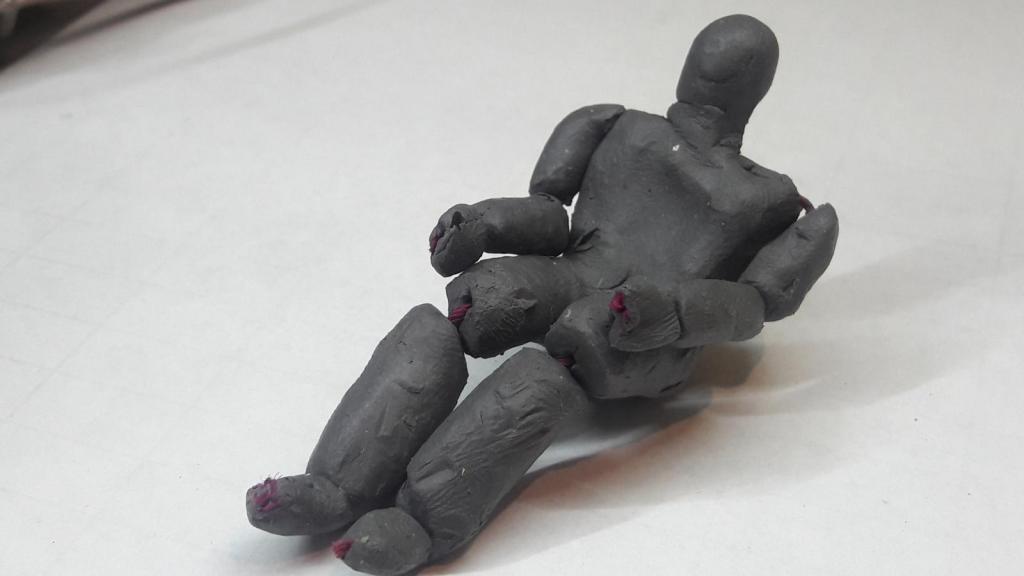

А потом мне пришла в голову здравая мысль состряпать маникен для примерки. Снял мерки, с себя , перевел в масштаб и слепил нечто гуманоидоподобное

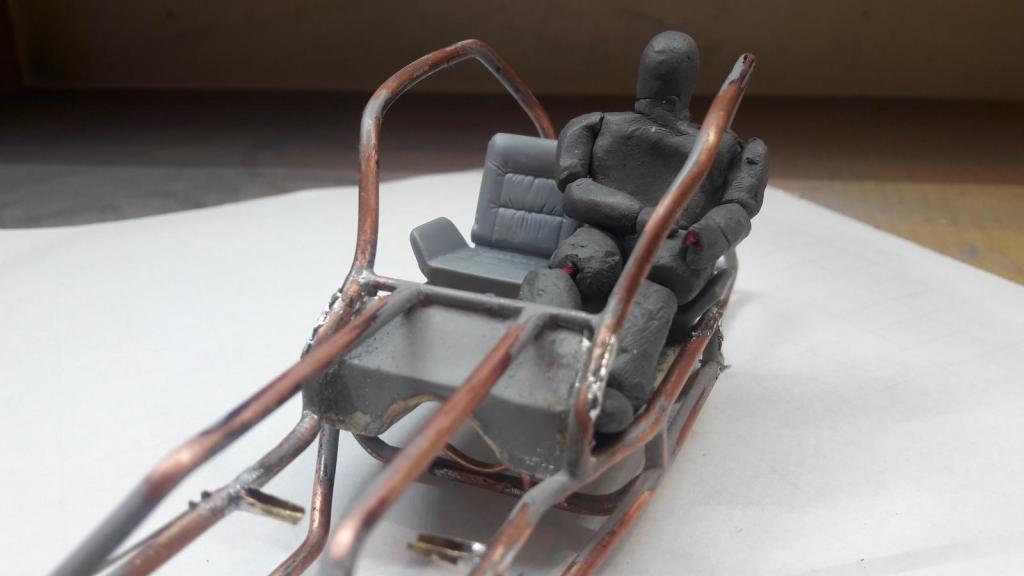

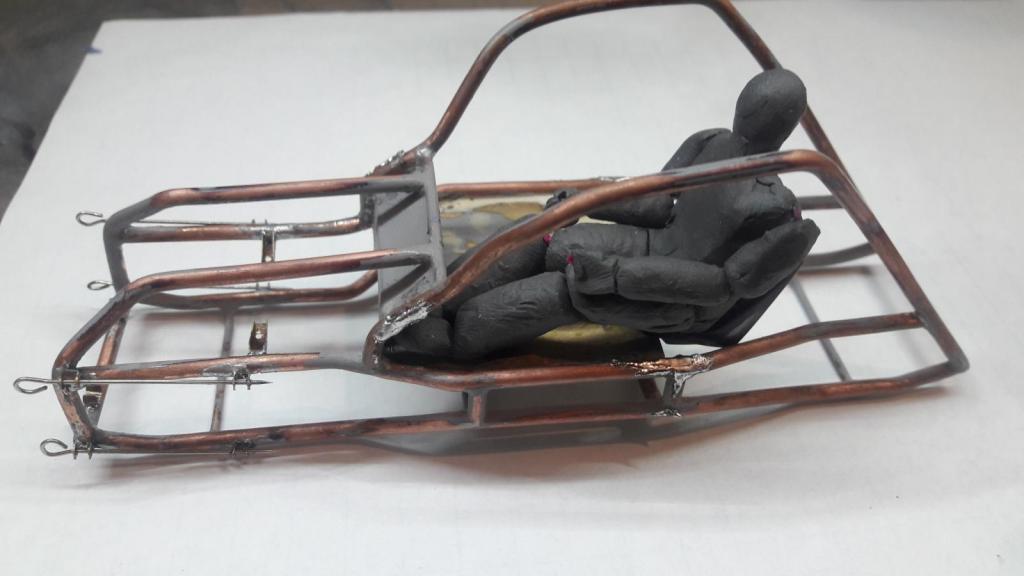

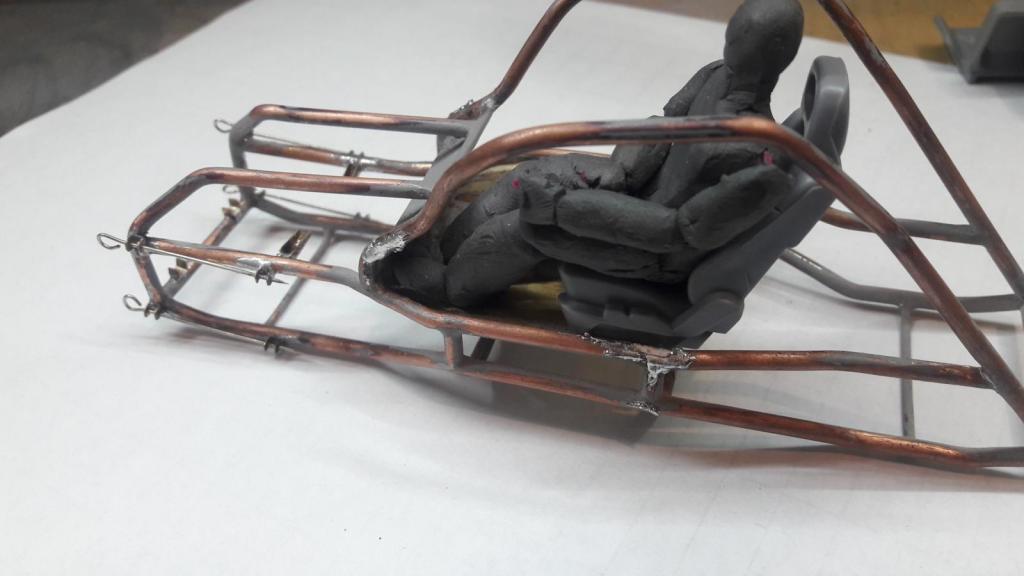

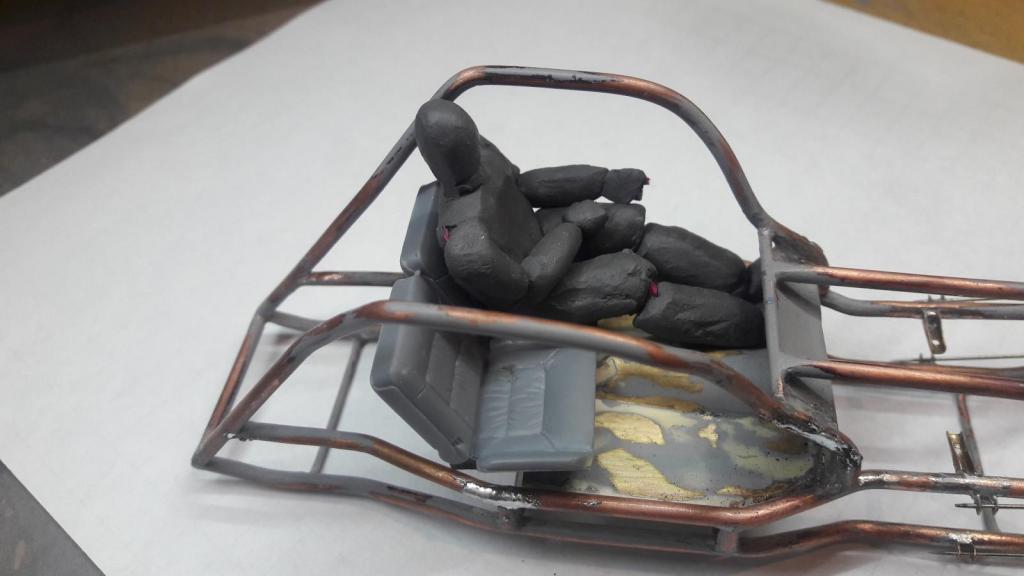

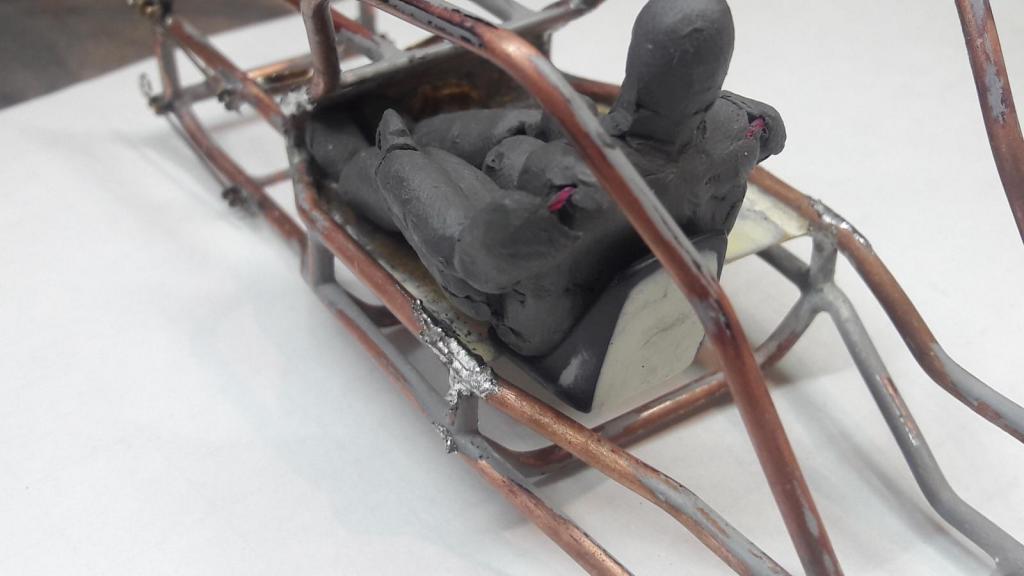

Косо-криво, но размеры передает, а нам это и надо. И усадил в сиденья

  Господи, что это за ночной горшок? Откуда япошки взяли эти размеры? И ПОЧЕМУ я не сделал маникен сразу?

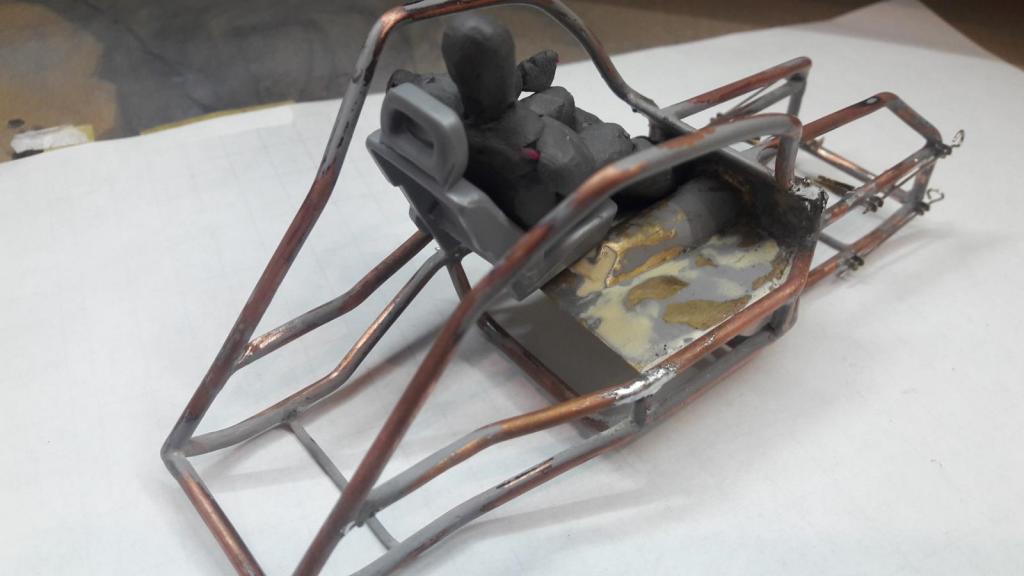

Примерил сидухи от Паджеро (ставить их не буду, просто для вида).

Передние

Задние 3-й ряд

В общем вердикт один - переделывать всю верхнюю часть и возможно (скорее всего) щит мто и торпедо, которую я так любовно выводил.

Погнали .

[boxer 987]

Жалко торпедо, красиво получилось и даже перчаточный ящичек мог бы быть,.. но с другой стороны - а может и не нужно его делать? только лошадиные силы крадет,..

[RadioCAT 704]

Или ты очень большой, или манекена в 25м сделай. Должно подойти все нормально.

И попробуй эскиз накидать на бумаге, что-куда и от него плясать,потому что из головы в железо сразу сложно переносить.

Изменено 3 Dec 2017, 16:45:06 пользователем RadioCAT

[RBPencil 2501]

"Магнитогорский Стиг" прекрасен. Но что-то меня смущает  сидухи, хотя от третьего ряда лучше, но не то(((  Сколько видел, багги там просто приборка без ящиков и.т.д. Но это твой проект и решать тебе)))

[Max4x4 2485]

3 часа назад, boxer сказал:

Жалко торпедо, красиво получилось и даже перчаточный ящичек мог бы быть,.. но с другой стороны - а может и не нужно его делать? только лошадиные силы крадет,..

Да ничего страшного, я ее немого удлинню и будет Ок

2 часа назад, RadioCAT сказал:

Или ты очень большой, или манекена в 25м сделай. Должно подойти все нормально.

И попробуй эскиз накидать на бумаге, что-куда и от него плясать,потому что из головы в железо сразу сложно переносить.

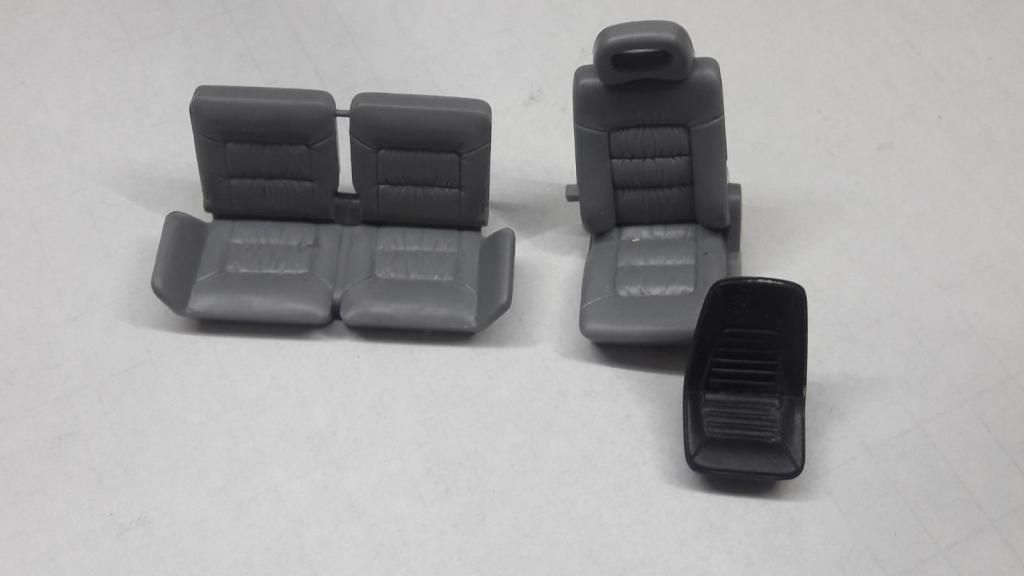

Не, сидухи именно маленькие. Шли в наборе с рулем, мотором и всякой тюнячной лобудой. Мотор то нормальный, а вот с сидухами просак. Для сравнения

Эскиз-чертеж сделан обязательно, вот только рисовал я его под эт  убогие сидухи. Как видно из фото и сказал выше с размерами влетел надо все перекраивать, собственно уже в процессе...

1 час назад, RBPencil сказал:

"Магнитогорский Стиг" прекрасен. Но что-то меня смущает  сидухи, хотя от третьего ряда лучше, но не то(((  Сколько видел, багги там просто приборка без ящиков и.т.д. Но это твой проект и решать тебе)))

Сидухи вобще будут другие, писал выше. Эти использовал для прикидки пока на руках нужных нет.

Торпеда будет как буфер для удара головой, к тому же на ней размещу грядку тумлеров и возможно ручку-держалку.
