[Чемпионат SC] [Этап 2] McLaren MP4-12C GT3 Pacific Racing

[cuba_13 3340]

1 час назад, PETERSON сказал:

Затем нарастил стенки подкрашенной смолой.

Просто в blue stuff налил смолы?

[boxer 1001]

Хорошее обновление   "сделано руками" смотрится и ощущается более лампово, чем с 3Д печатью,..



1 час назад, oleglorenz сказал:

доделать, вместо распечатки нового коллектора.

Возможно принтер был чем-то сильно занят

Изменено 19 Apr 2021, 20:01:55 пользователем boxer

[PETERSON 9429]

2 часа назад, oleglorenz сказал:

Удивило, что вы решили там чуть попилить, доделать, вместо распечатки нового коллектора.

У меня слишком много времени отняло бы построение матмодели. Вероятно, больше, чем довести руками имеющийся.

1 час назад, Kryptonyte сказал:

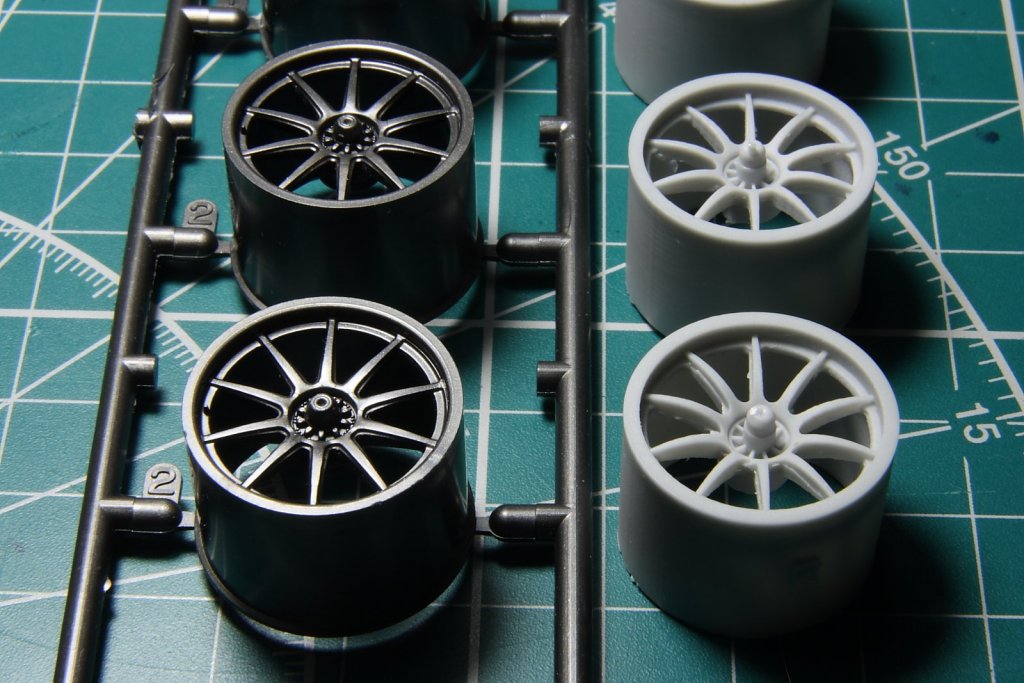

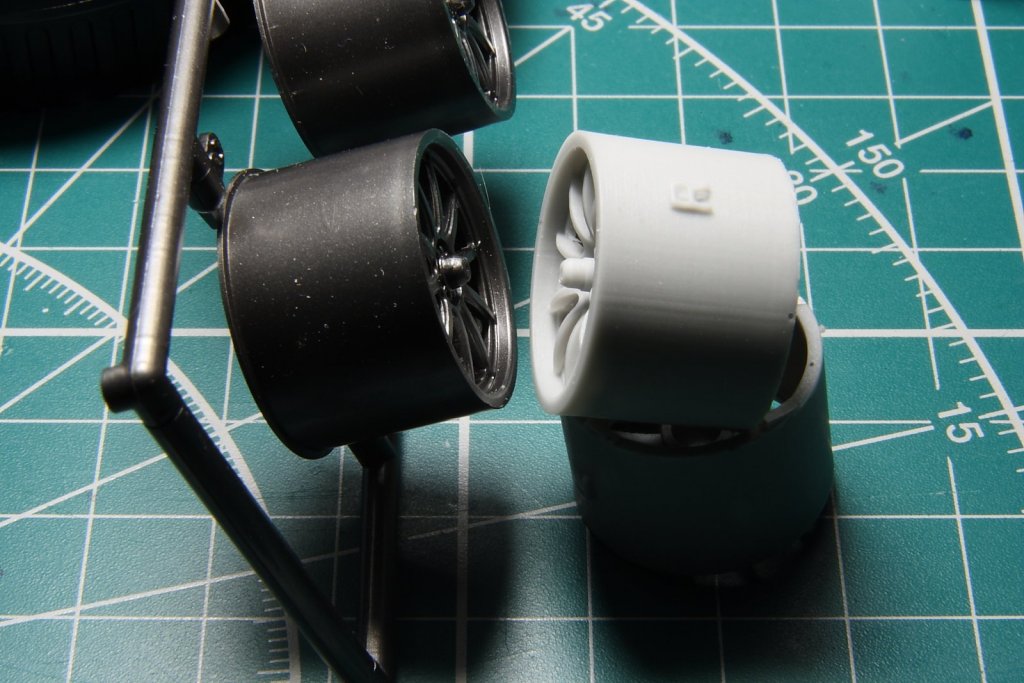

Насколько диски от ХД лучше, чем изкоробочные?

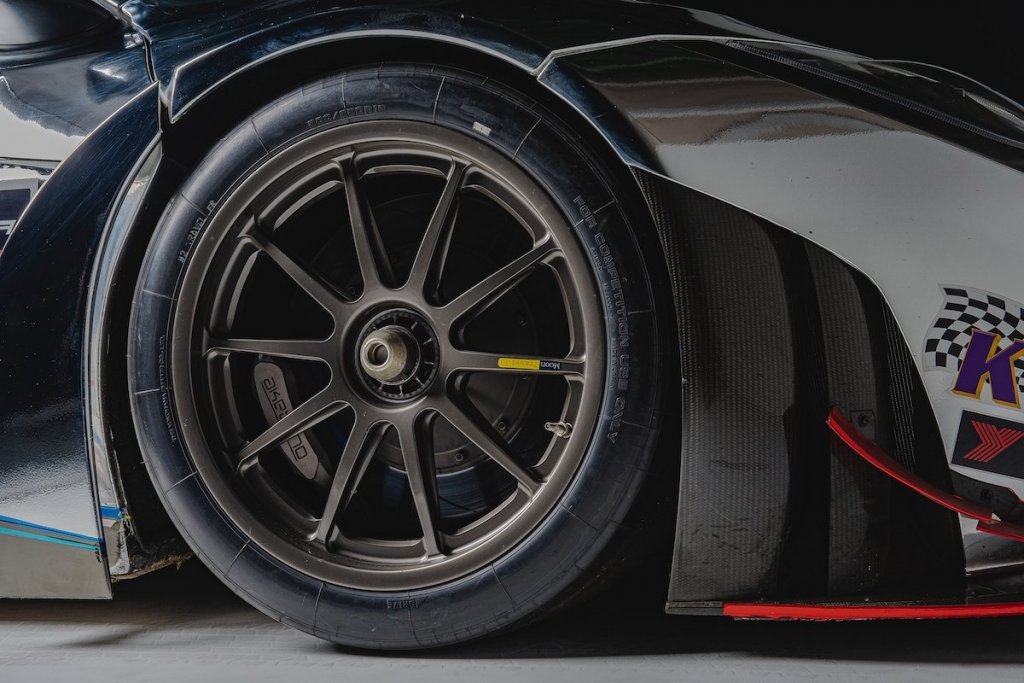

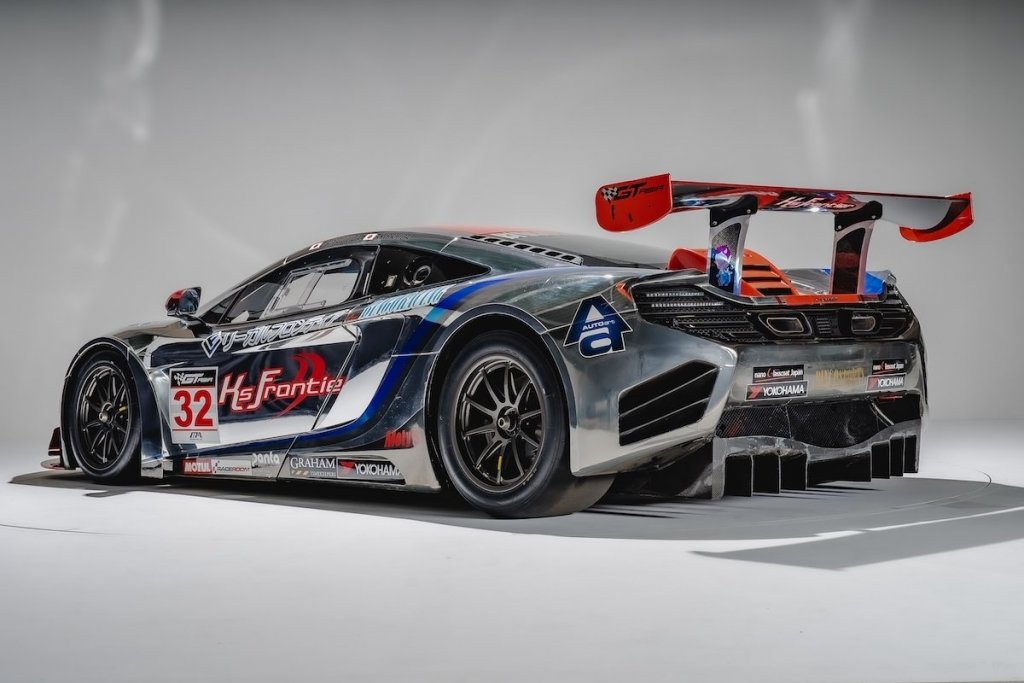

Скажу так: ни те, ни другие не соответствуют оригинальным дискам, но у каждого набора есть свои плюсы.

Диски Фуджими имеют очень высокое качество поверхности, чёткие грани и рёбра. Но присутствуют неточности в форме. В частности:

1. Спицы на задних дисках имеют такой же выгиб, как на передних, а в жизни они выгнуты сильнее (центр заглублён сильнее).

2. Центральная гайка имеет неправильную форму зацепов под гайковёрт.

3. Второй контур на спицах должен быть глубже и не должен быть параллелен лицевой поверхности.



Спицы на дисках Хобби Дизайн имеют разный выгиб, как и в жизни, и зацепы на центральной гайке правильной формы. Среди минусов:

1. Выгиб спиц передних дисков избыточен. Передние диски Фуджими в этом плане гораздо правильнее.

2. Отсутствует второй контур на спицах.

3. Отсутствует кольцевая ступенька на ободе, в месте соединения со спицами. Спицы втыкаются в обод без скругления в углах.



Я пока не определился, какие буду ставить на модель. Скорее всего, китовые.









2 часа назад, cuba_13 сказал:

Просто в blue stuff налил смолы?

Да. Blue Stuff для этого и предназначен.



Кто там спрашивал сканы? Забирайте. Отсканировано с разрешением 600 dpi.









[cuba_13 3340]

19 часов назад, PETERSON сказал:

Да. Blue Stuff для этого и предназначен.

Я просто тоже себе прикупил для слепков и отлития некоторых моментов. Только, вот, что лить в формы пока не разобрался. Ты же не ту смолу, которая для принтера? И как ты от пузырей избавлялся? Подскажи пожалуйста.

[PETERSON 9429]

@cuba_13 Туда можно лить любую 2К смолу. Продаётся в хозмагах в сдвоенных шприцах. Смешивай её не торопясь, и никаких пузырей не будет.

[cuba_13 3340]

@PETERSON если не сложно, скинь пожалуйста пример, чтобы я знал на что ориентироваться. Спасибо.

[PETERSON 9429]

@cuba_13 Ром, у  меня много разных жидких смол со старой работы осталось, но я и старой доброй эпоксидкой не брезгую. https://i-glue.ru/2011-06-18-22-23-02/epoksidnyj-klej

А в сети примеров работы с синькой море.

https://www.youtube.com/results?search_query=blue+staff

[John Wick 3928]

22 hours ago, PETERSON said:

Я пока не определился, какие буду ставить на модель. Скорее всего, китовые.

Михаил, а вы не думали сами построить диски и напечатать?

[PETERSON 9429]

@John Wick В таком случае эта стройка опять никогда не закончится. С меня достаточно работы вживить сюда полноценный двигатель и установить все купленные допы.

[oleglorenz 3078]

т.к. гонка мне небезразлична, то могу подсобить. Вот накидал на обеде )) здесь попытался сделать колесо 1:1 . Размеры нашел у какого-то продавца.



4 FRONT WHEELS :

• 12,0 x 18
• ET : 53,0
• ref : 3 GT SF 0209-1

4 REAR WHEELS  :

• 13,0 X 18
• ET : 38,0
• ref : 3 GT SR 0161-1

Это переднее колесо. Если интересно, могу продолжить . Только будут нужны какие то присоединительные размеры. Могу сделать сечения, если интересно что-то подкорректировать. Лепил на глаз с фоток

[PETERSON 9429]

2 часа назад, oleglorenz сказал:

Если интересно, могу продолжить

Безусловно! Что за вопрос? Буду безмерно благодарен.

[PETERSON 9429]

@oleglorenz Не мучайся, я выдрал колёса из игры. Осталось их причесать и вырастить.



[oleglorenz 3078]

Они у меня уже вобщем готовы, только центральную гайку добавить. Я их все равно доделаю для своего банка данных тогда.

[PETERSON 9429]

@oleglorenz Пришли мне, если не жалко. А я могу поделиться своими. Мне нужно будет их подшаманить, чтобы из 11 спиц получить 10.

[cuba_13 3340]

1 час назад, PETERSON сказал:

я выдрал колёса из игры.

Из какой?

[oleglorenz 3078]

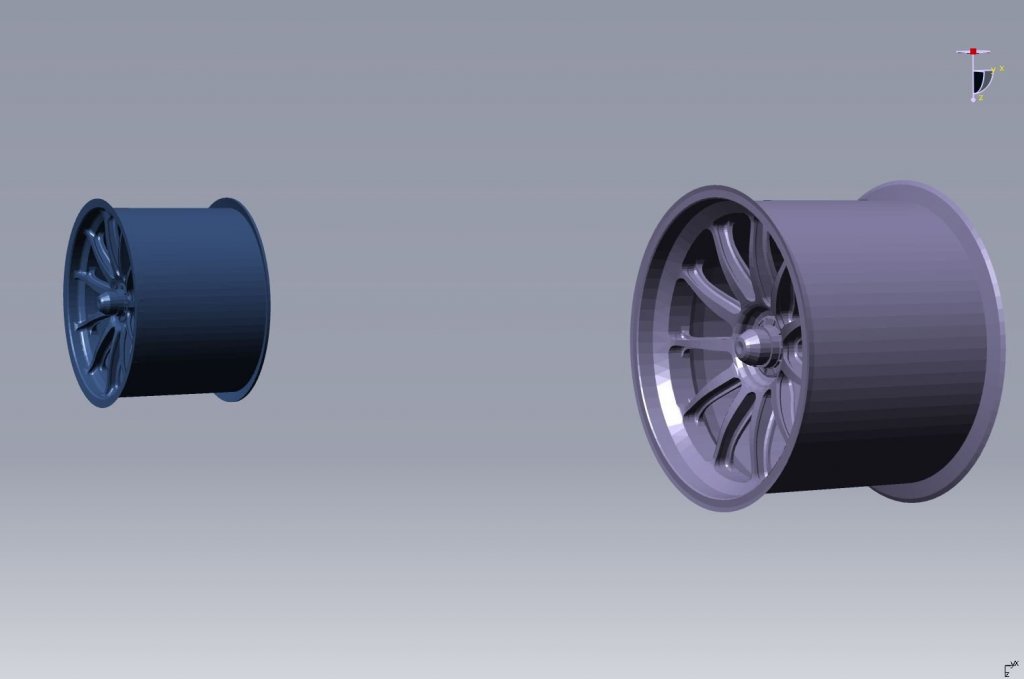

Вот что есть. Передний и задний катки. Нужно правда несколько размеров для уточнений.

Болт можно распечатать отдельно и применять как ось



Разница между передним задним



Небольшой керн, можно рассверлить для ниппеля





Вот скалировал в 24 масштаб. Стенок меньше 0,25мм вроде нету.



Дайте адрес, скину STEPы

[PETERSON 9429]

3 часа назад, cuba_13 сказал:

Из какой?

Не знаю точно. Скорее всего из Gran Turismo Sport. https://gran-turismo.fandom.com/wiki/McLaren_650S_GT3_'15



Изменено 21 Apr 2021, 19:22:53 пользователем PETERSON

[PETERSON 9429]

-





@oleglorenz Спасибо! mikhailpetrenko@ya.ru

Изменено 21 Apr 2021, 19:17:03 пользователем PETERSON

[TAURUS_X 471]

В сети немало сайтов с рипнутыми 3D моделями из различных игр, в том числе и из нашей. Например, ТУТ (надеюсь, размещение этой ссылки не противоречит правилам форума). Борьба с пиратством - дело неблагодарное, но ценность таких ресурсов в том, что они содержат огромную базу трехмерных референсов. А учитывая тот факт, что в современных топовых играх используется лицензионный контент, созданный по CAD моделям (для новых авто) либо сканирование/фотоматчинг (для классики), то это практически идеальные референсы для использования в печати, например. Но, тем не менее, нельзя слепо верить в правильность игровой модели, т.к. ее создатель - художник, он так видит ;). А еще эти модели ограничены требованиями для игрового движка, что тоже вносит некоторые нюансы в их копийность.

[PETERSON 9429]

Что ж, после переезда форума на новый сервер часть сообщений пропала. Попытаюсь восстановить свой пост по памяти.

14 часов назад, TAURUS_X сказал:

Например, ТУТ

Именно оттуда и скачано.

14 часов назад, TAURUS_X сказал:

это практически идеальные референсы для использования в печати, например

Напрямую для печати они не годятся, но для работы вполне. Модели из игр имеют довольно крупную сетку, которую нужно выглаживать, и всем поверхностям нужно достраивать толщину, так как в играх модели представлены только внешними видимыми поверхностями.

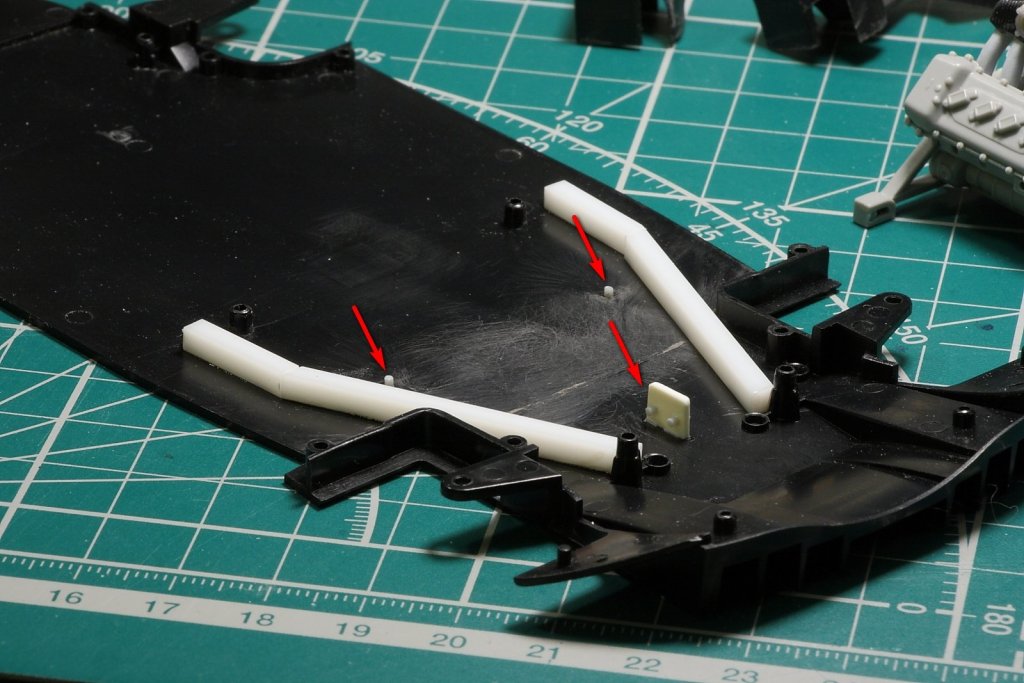

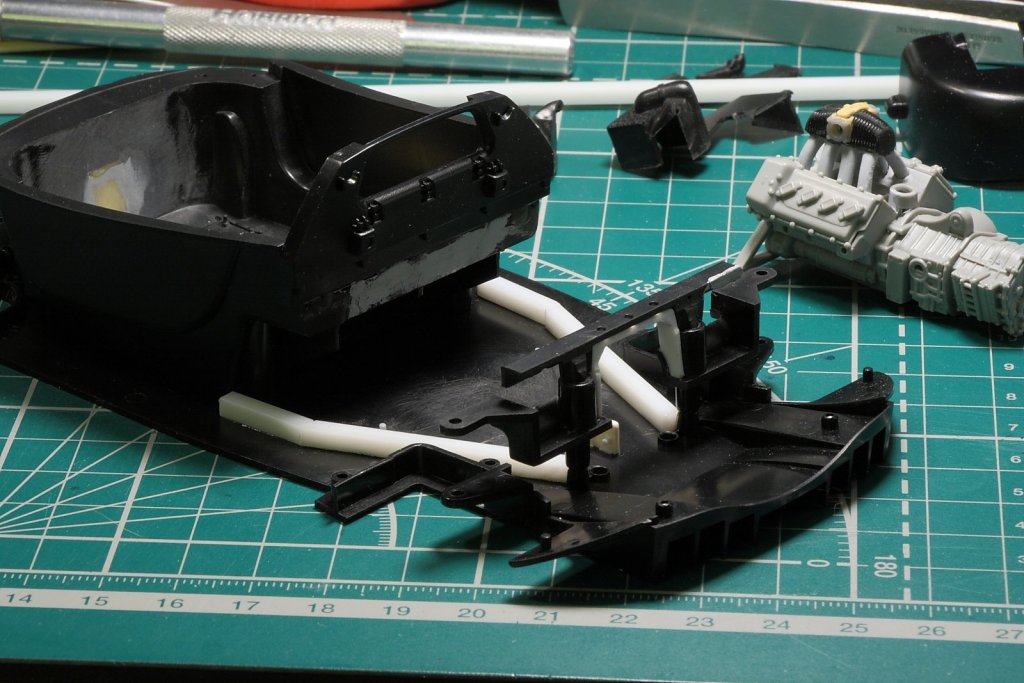

Пользуясь случаем покажу небольшой прогресс. Сделал направляющие и кронштейн для крепления двигателя к платформе (показал стрелками). Начал ваять заднюю силовую часть кузова из квадратного профиля. Все остатки китовой имитации двигателя полностью удалил.

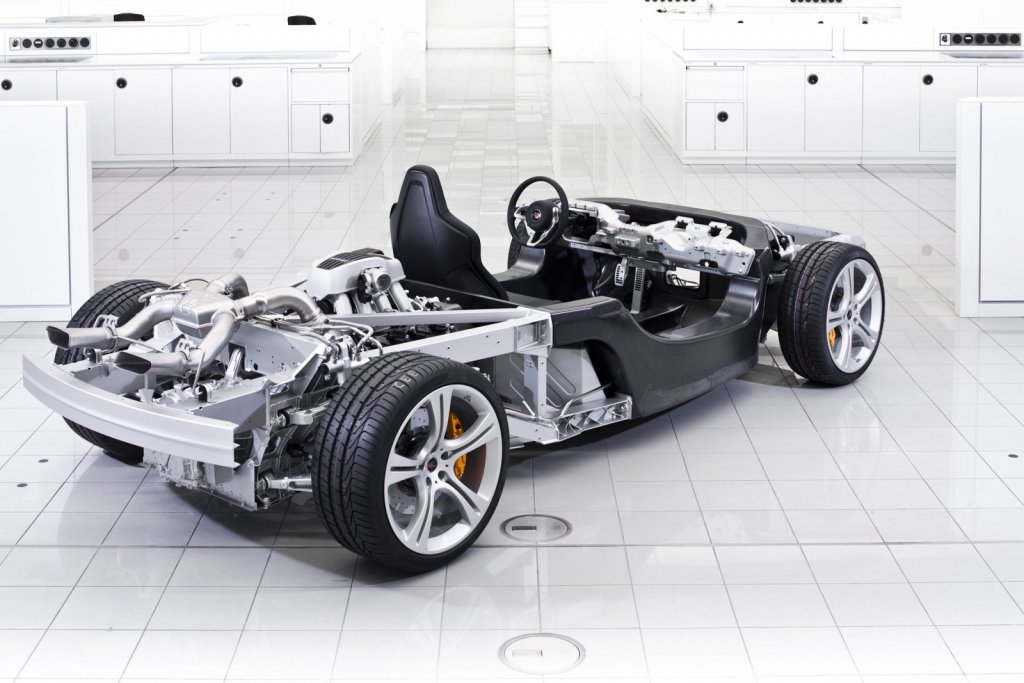

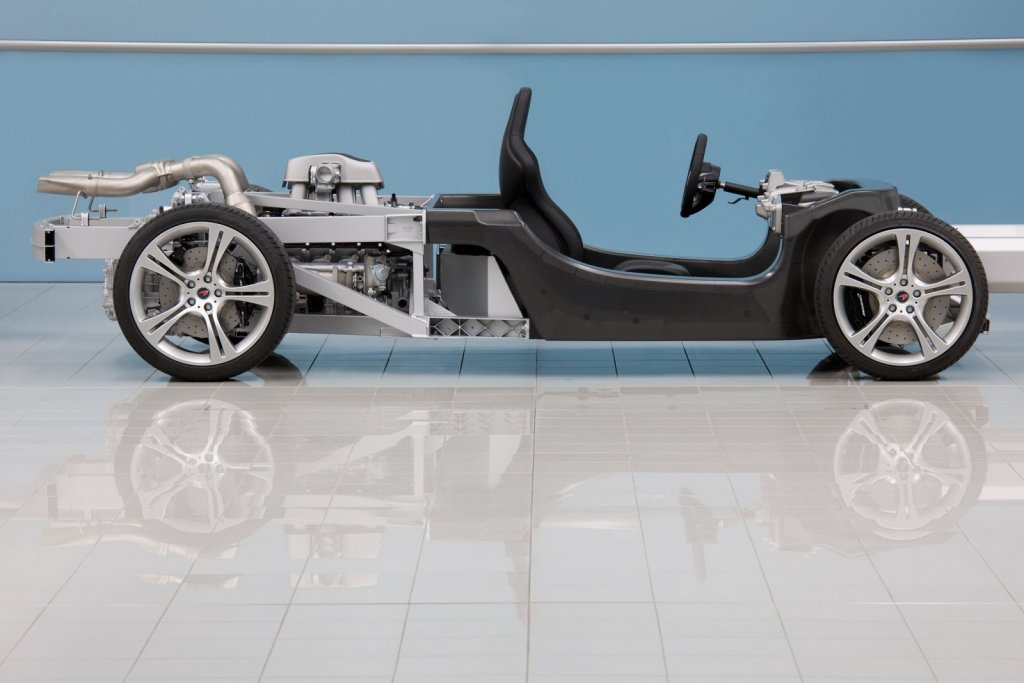

Вот такая структура по идее должна получиться в итоге.



[MuscleHorses 451]

В 20.04.2021 в 05:11, PETERSON сказал:

Кто там спрашивал сканы? Забирайте. Отсканировано с разрешением 600 dpi.

Ништяк, спасибо

[PETERSON 9429]

@MuscleHorses Пожалуйста!

[TAURUS_X 471]

18 hours ago, PETERSON said:

Напрямую для печати они не годятся, но для работы вполне. Модели из игр имеют довольно крупную сетку, которую нужно выглаживать, и всем поверхностям нужно достраивать толщину, так как в играх модели представлены только внешними видимыми поверхностями.

Да-да, я потому и написал, что удобно использовать в качестве референсов. Не по наслышке знаю, что такое игровая модель, т.к. сам их моделю ) Но при использовании некоторых нехитрых техник и из игровой модели довольно несложно сделать модель под печать. В любом случае, напрямую не годится, нужно приложить руки к подготовке.



Оффтоп: Сейчас неспешно моделю Marzal для последующей печати и отливки в смоле. По уму нужно было бы моделить в CADe, но мне лично комфортнее в 3д максе.

Изменено 23 Apr 2021, 16:01:48 пользователем TAURUS_X

[PETERSON 9429]

@TAURUS_X Неплохо. Крыша у тебя плоская в поперечном сечении. Сильно режет глаз.

[TAURUS_X 471]

Just now, PETERSON said:

@TAURUS_X Неплохо. Крыша у тебя плоская в поперечном сечении. Сильно режет глаз.

Она не плоская. Без стекла с этих ракурсов так кажется. Но и у оригинала она тоже не шибко выпуклая была. Ладно, не буду оффтопить )
