Здравствуйте, уважаемые друзья!

С позволения администрации приму участие в данном конкурсе с моделью Tamiya 1/12 Ducati 1199 Panigale S.

Почему с позволения администрации? Да потому, что модель уже была начата как WIP на параллельном ресурсе, Но впрочем, время начала сборки +/- совпадает с датой старта данного конкурса, так что борьба будет честной.

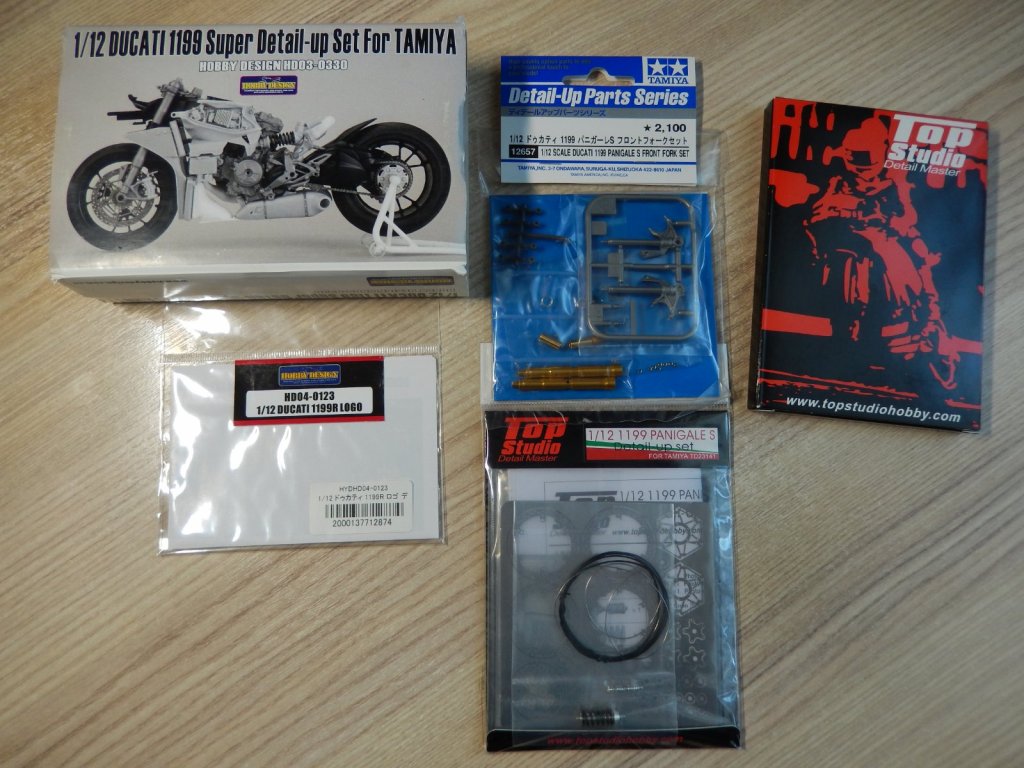

Итак, фото коробки.



Содержимое не фотографировал, да оно, наверное, и не нужно. Опытный моделист всегда знает где можно его посмотреть. У себя в запасах

Для сборки буду использовать наборы дополнений. Основной, это конечно, набор от Hobby Design, но в дальнейшем посмотрю, что можно будет взять из набора Top Studio.

Плюс будет еще всякая мелочевка, разберемся уже по ходу пьесы.



Есть желание собрать, из этого винегрета, что то похожее на Ducati 1199 Panigale R, т.к. наборы и декали Hobby Design к этому обязывают.





На данный момент собран только двигатель, В ближайшее время запостю, что и как было сделано.



[PETERSON 9461]

Удачи в сборке!

[NikoFF 307]

После того, как открыл коробки с дополнениями, получалась знатная россыпь запчастей. Аж глаза разбежались.

Чтобы не запутаться и ничего не пропустить по порядку сборки решил придерживаться инструкции.

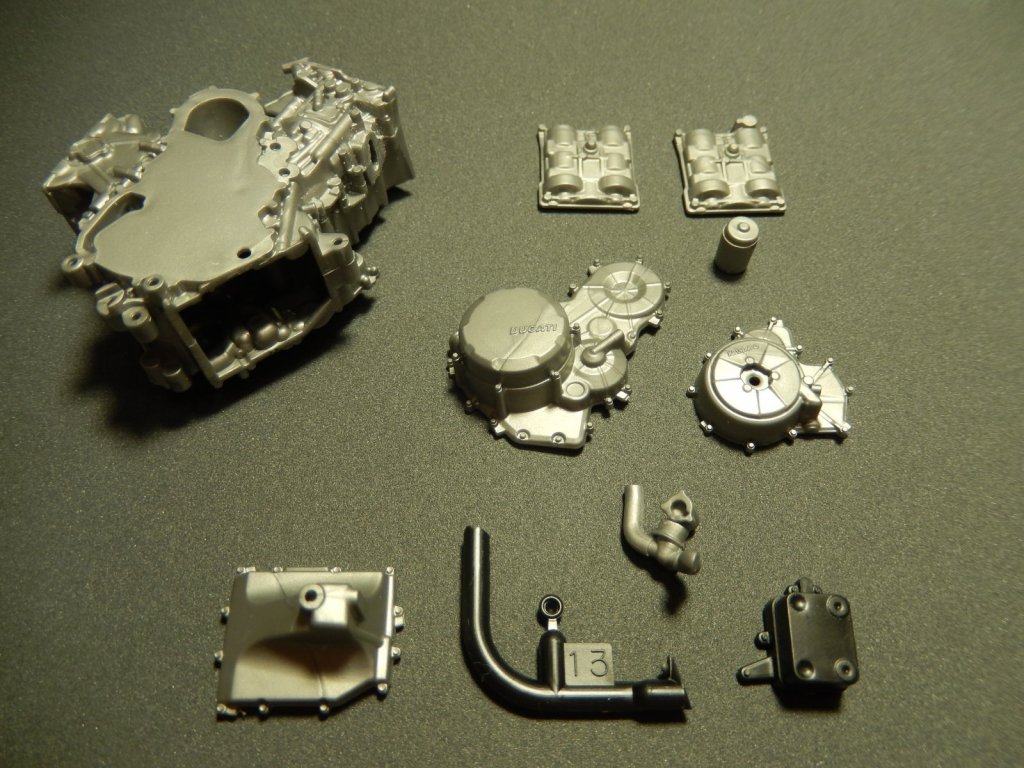

А в инструкции первым идет двигатель.

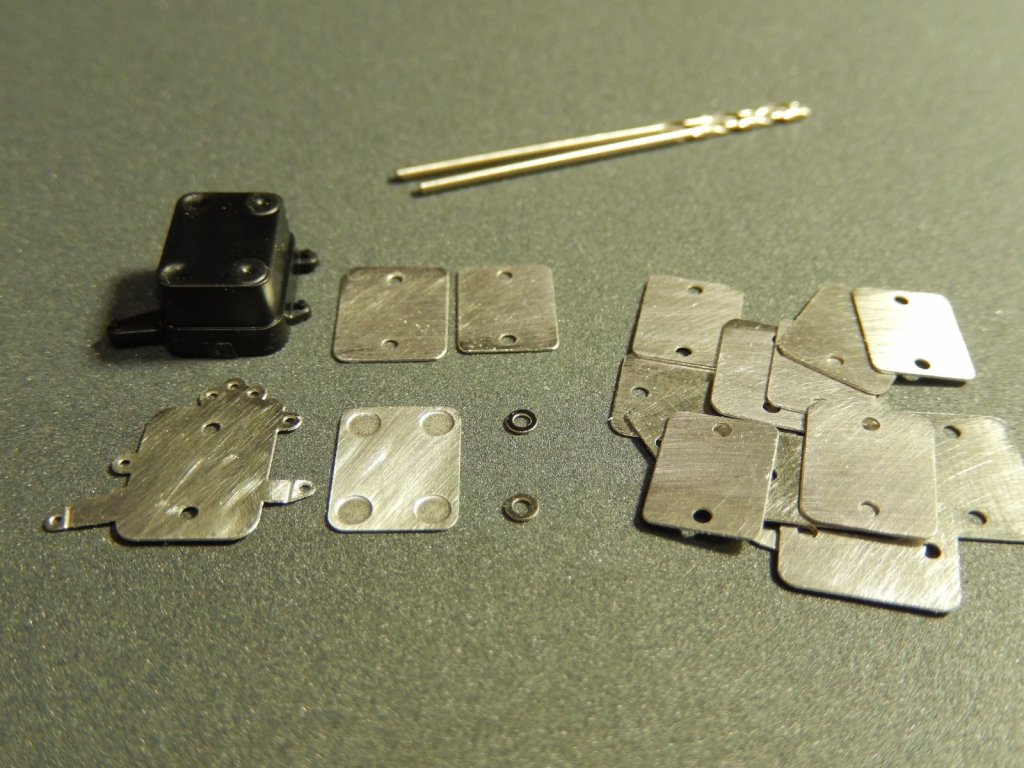

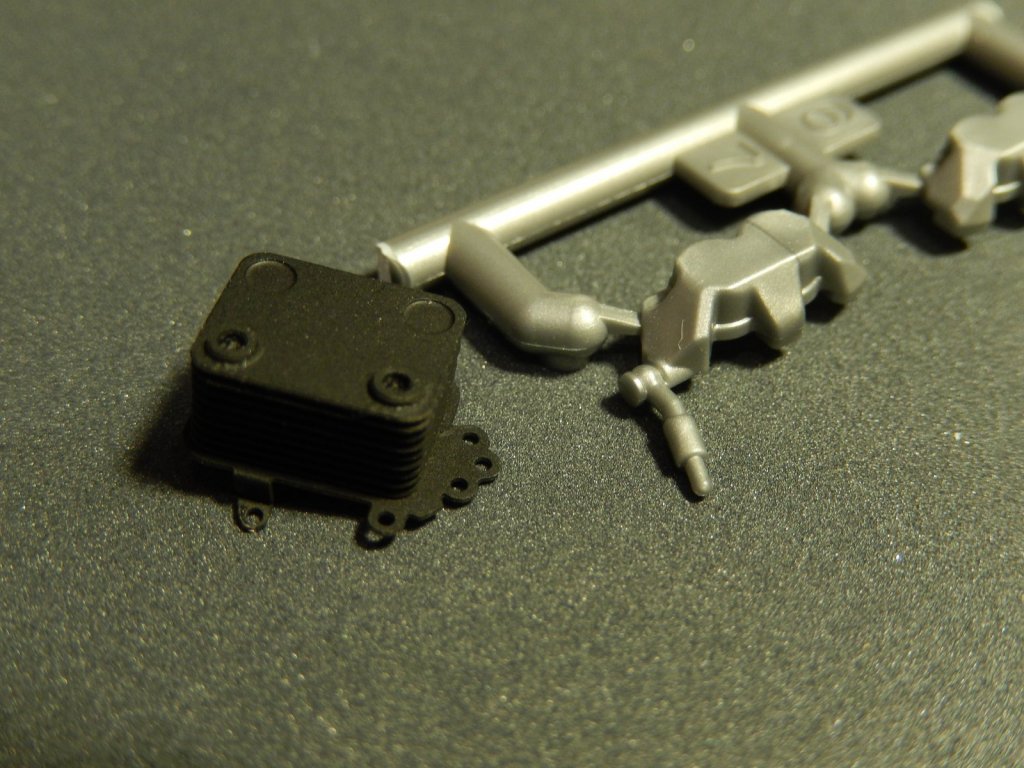

Хобби Дизайн дает возможность собрать масляный радиатор из элементов травления.

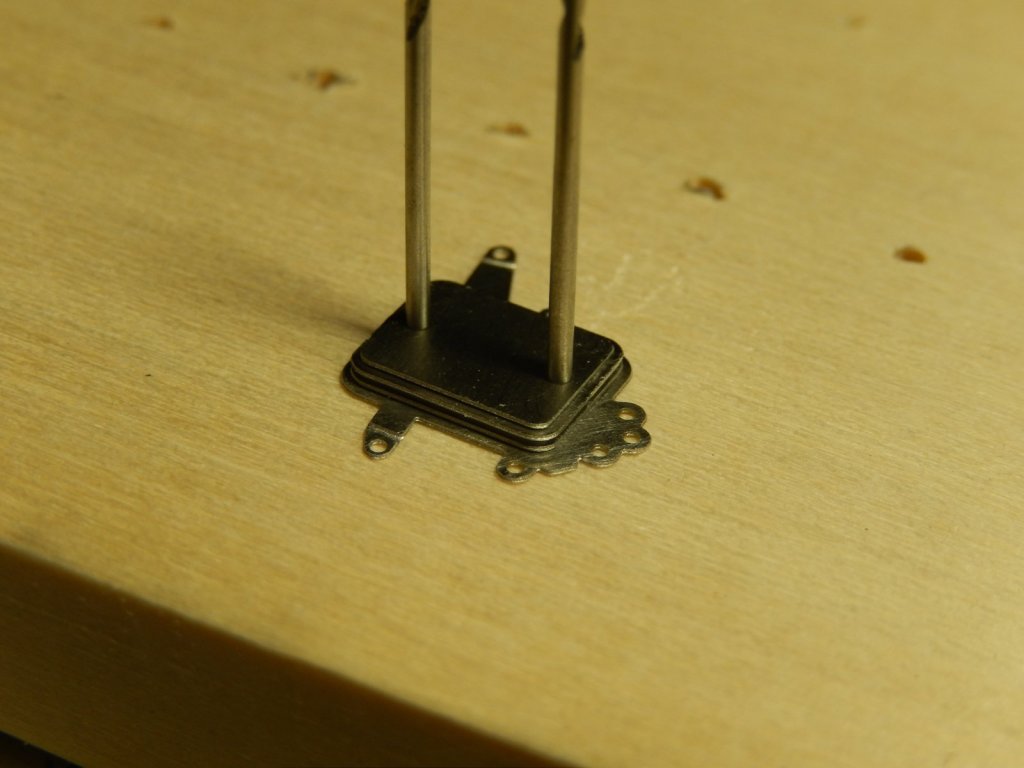

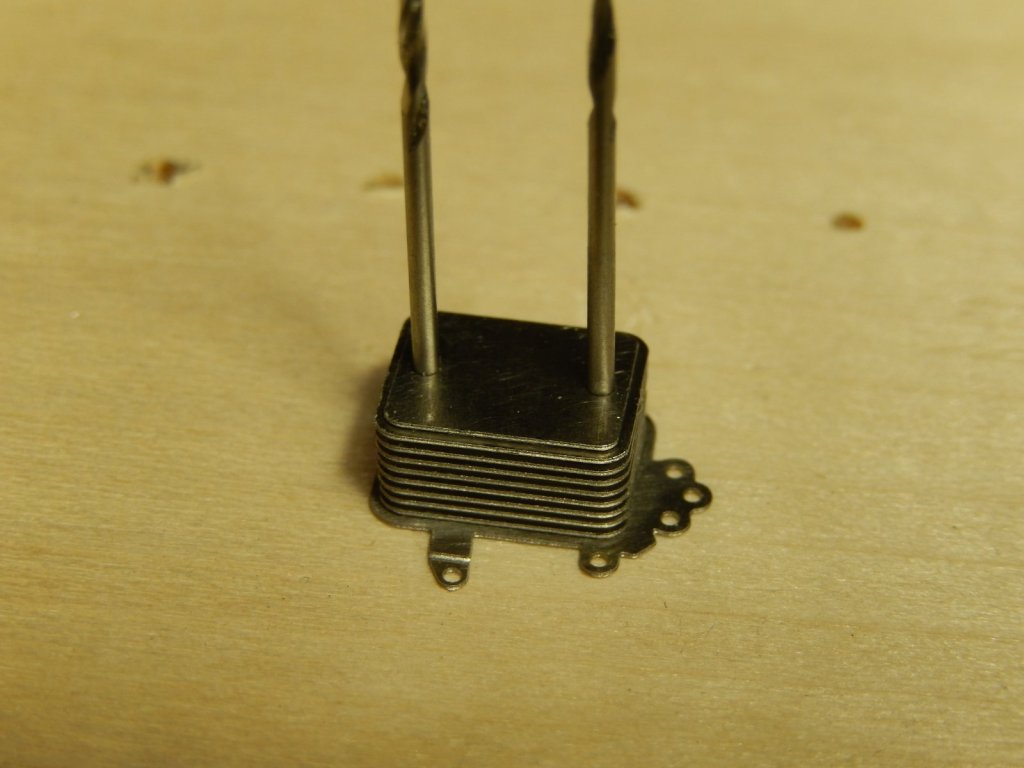

Для центровки пластин использовал два сверла подходящего диаметра. Главное соблюсти прямой угол к поверхности.





А далее маж клеем и нанизывай

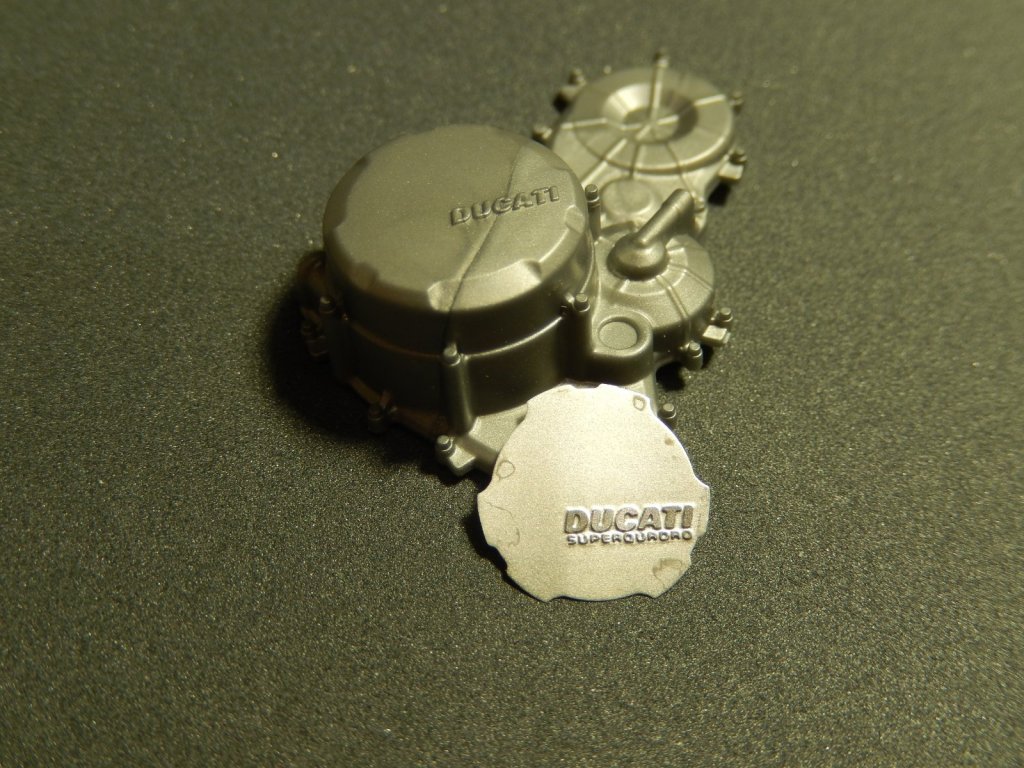

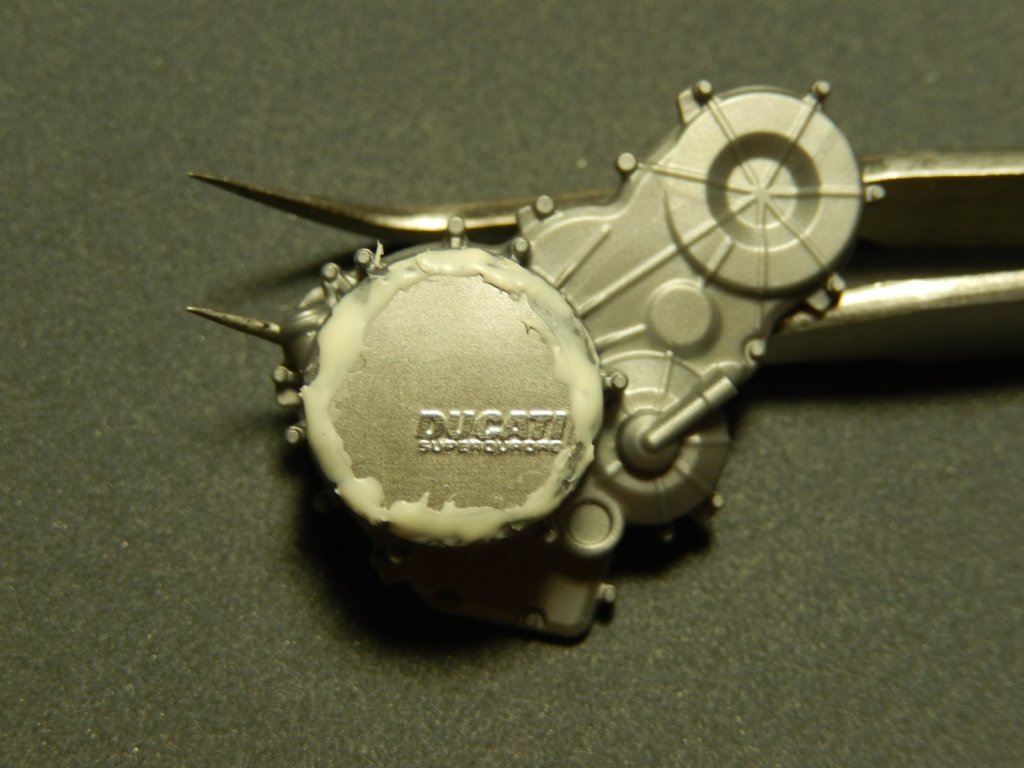

В наборе дополнений есть накладка на корпус сцепления. Убираю буквы на пластике и вклеиваю ее.



Швы шпатлюю.

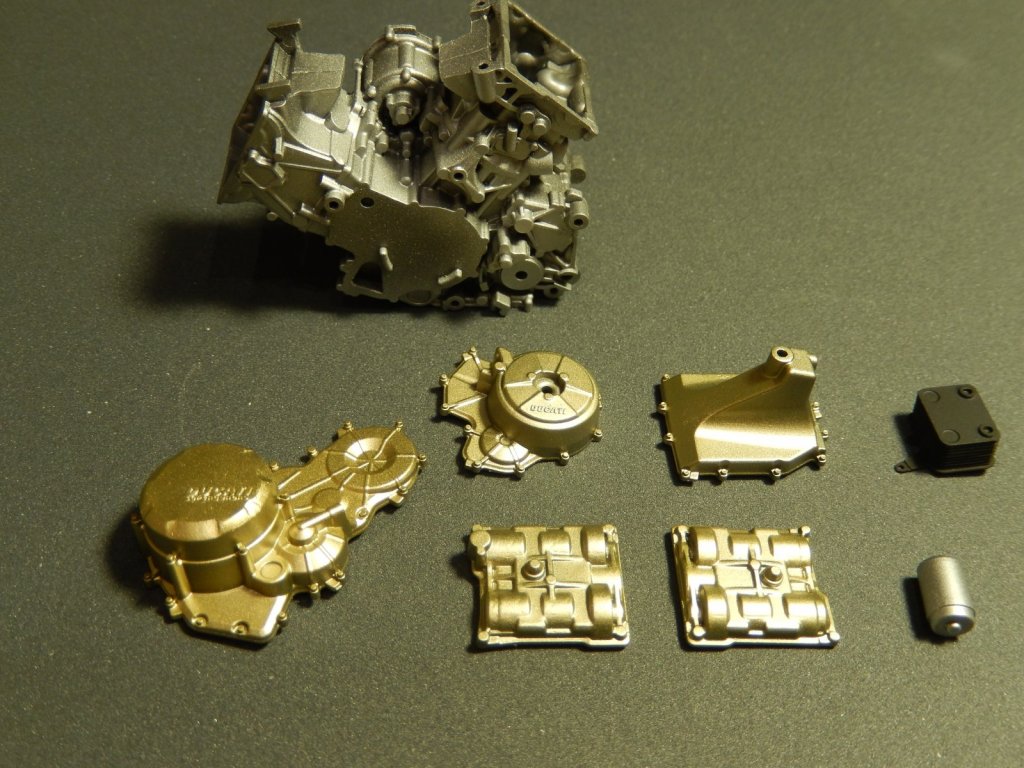

Крашу в базовые цвета.

Немного отступил от инструкции в выборе цветов, да еще и не заметил, что крышку генератора надо было красить в серебро. Обратил внимания когда двигатель уже был собран. Но что сделано, то сделано, будет небольшой Custom.



Далее решил немного оживить двигатель, добавив ему трубочек, проводочков и всякой мелочевки.

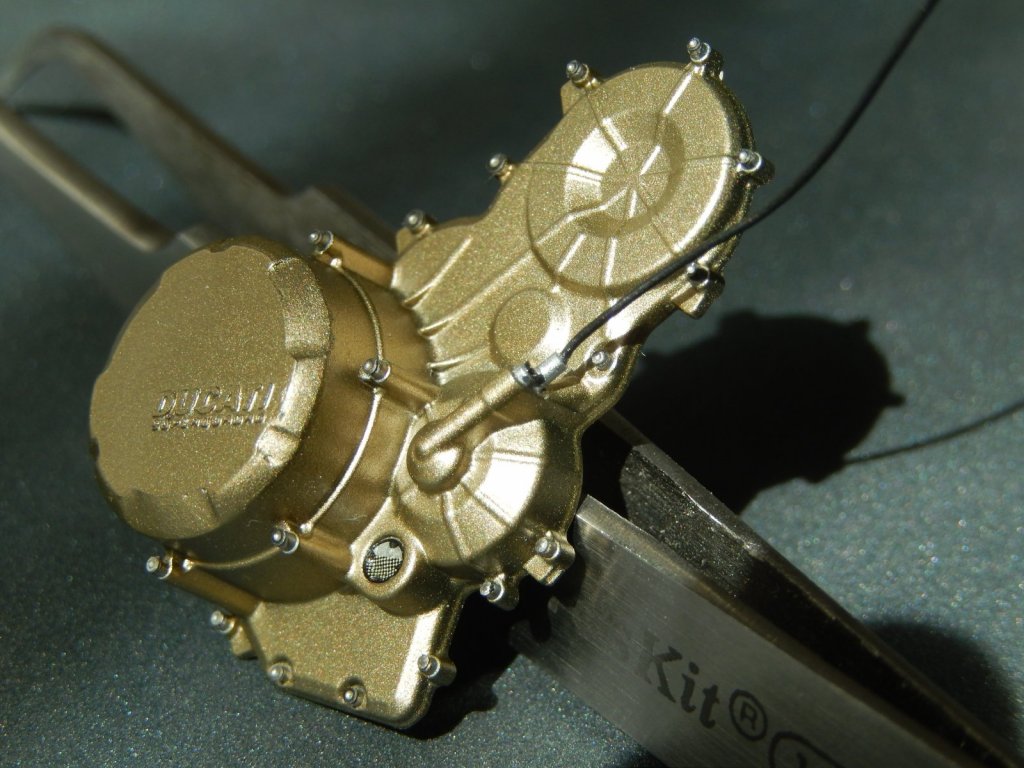

Первой под доработку попалась крышка сцепления, попытался изготовить тросик с изогнутым фитингом.



Не смог придумать из чего сделать, чтобы вид был близко к оригиналу по этому сделал упрощенно.





Болтик использовал от Top Studio 0.7мм. Шляпки болтов из набора Хобби Дизайн.

Потом уже коллега подсказал как можно приблизиться к оригиналу.

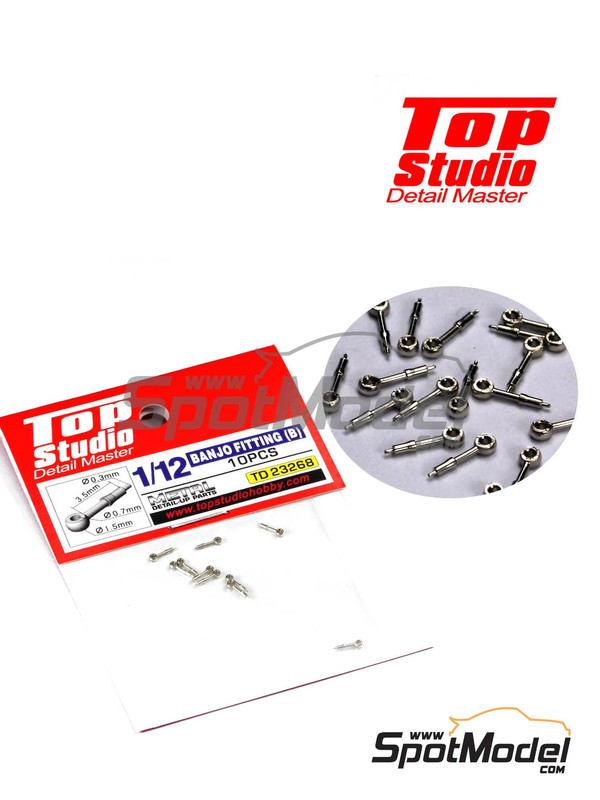

Есть набор фитингов



Постараюсь купить их и переделать данный элемент.

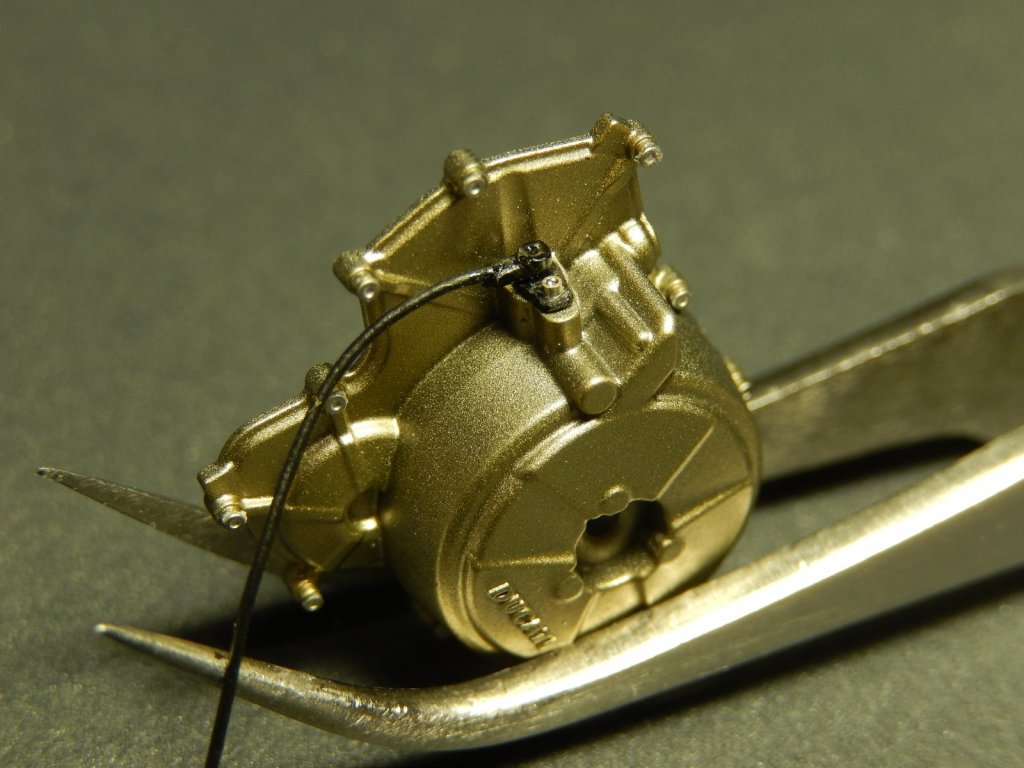

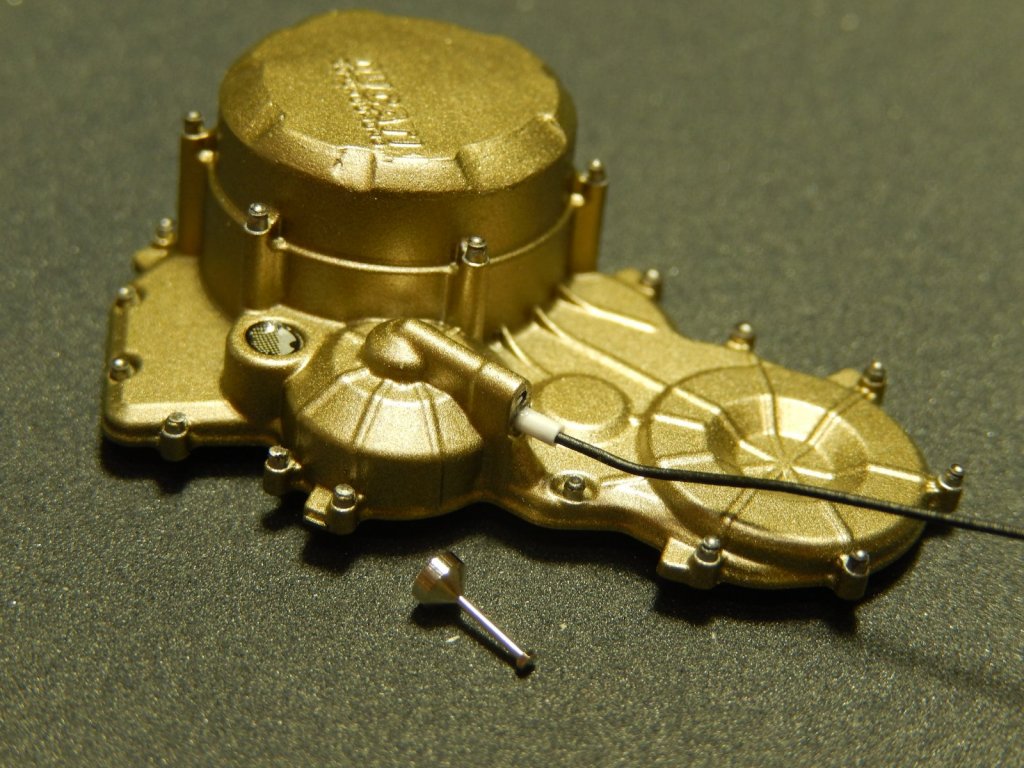

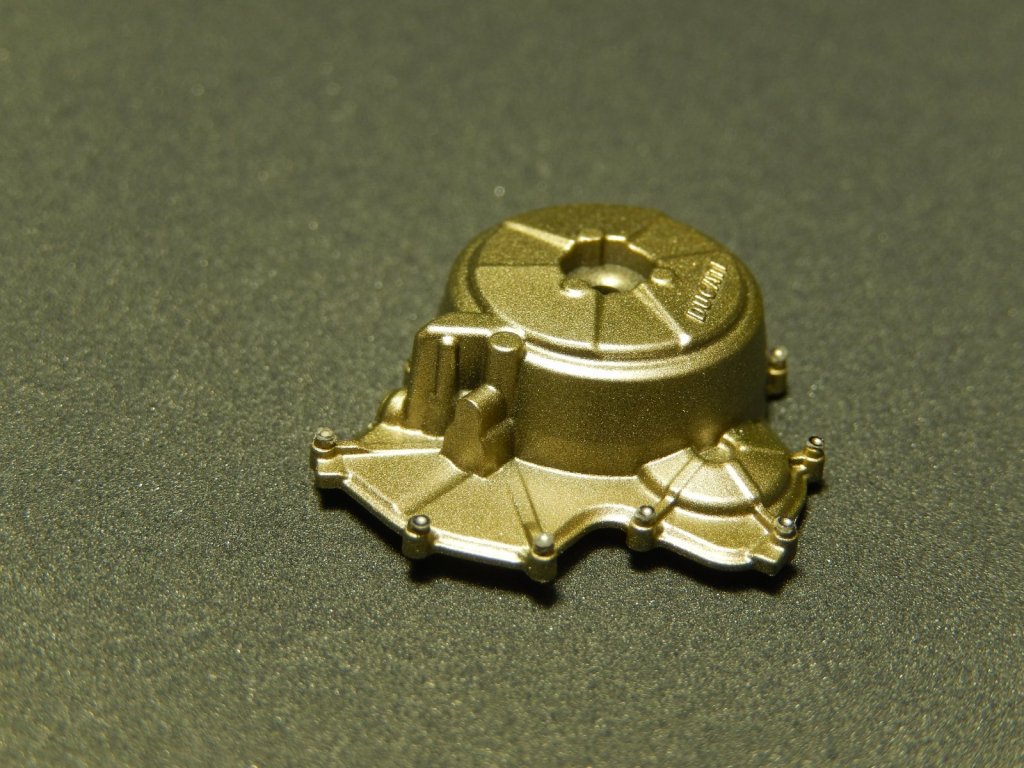

Далее на очереди крышка генератора. Вклеил шляпки болтов. На остатки клея не обращайте внимания, он уже убран. Детали настолько мелкие или мое зрение на столько плохо, что дефекты сборки вижу только на макро фото.

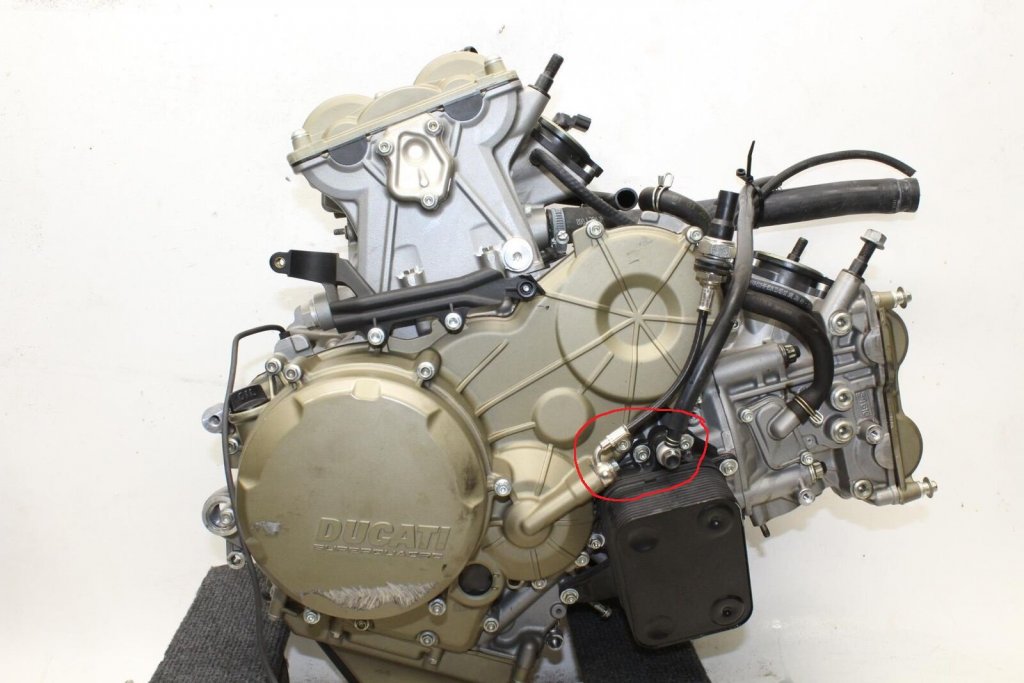

В оригинале, на крышке присутствует датчик, Пытаюсь воссоздать.

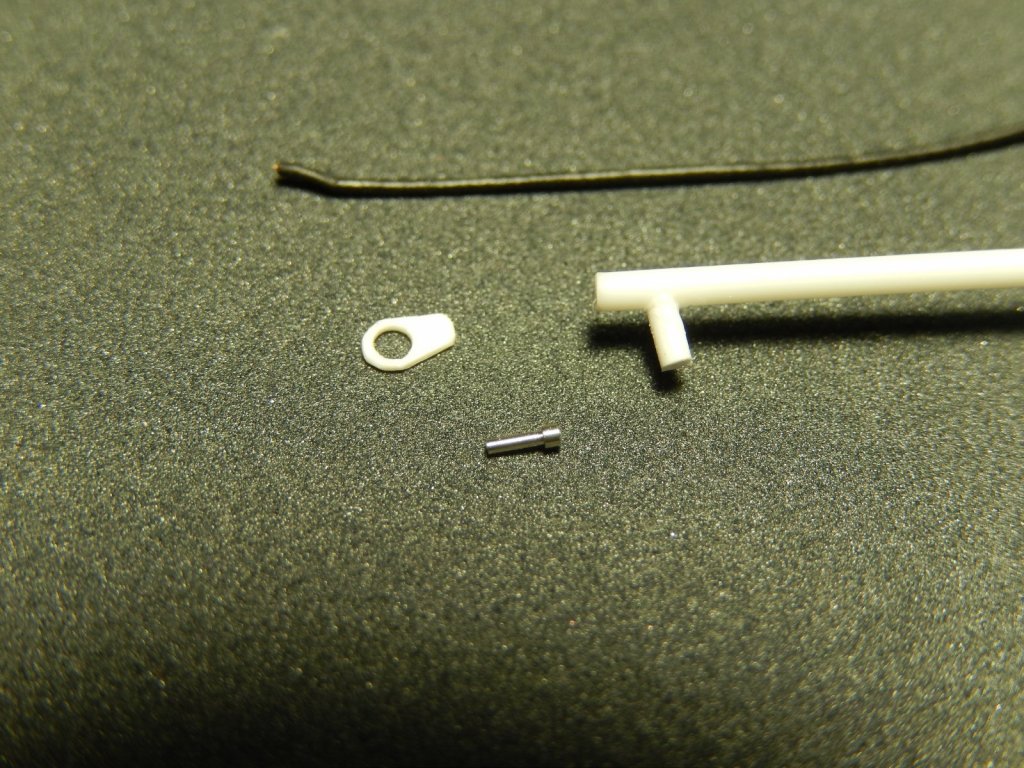

Пластиковые прутки 0.75мм и 1.0мм, провод 0.4мм и заклепка от Top Studio 0.6мм





Намотал хомутики на трубки помпы охлаждения. Не знаю зачем это сделал, деталь находится в недрах двигателя и ее толком видно не будет. Но все равно пусть будет.

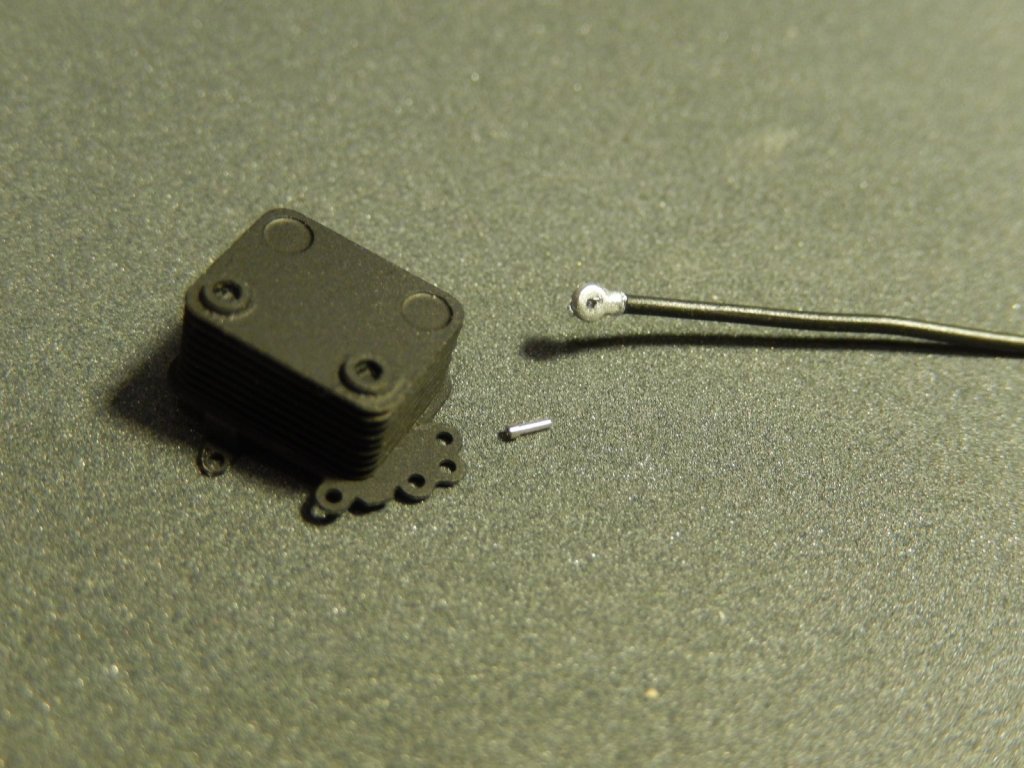

Дошла очередь до масляного радиатора.

На нем тоже есть фитинг. Фото оригинала чуть выше.

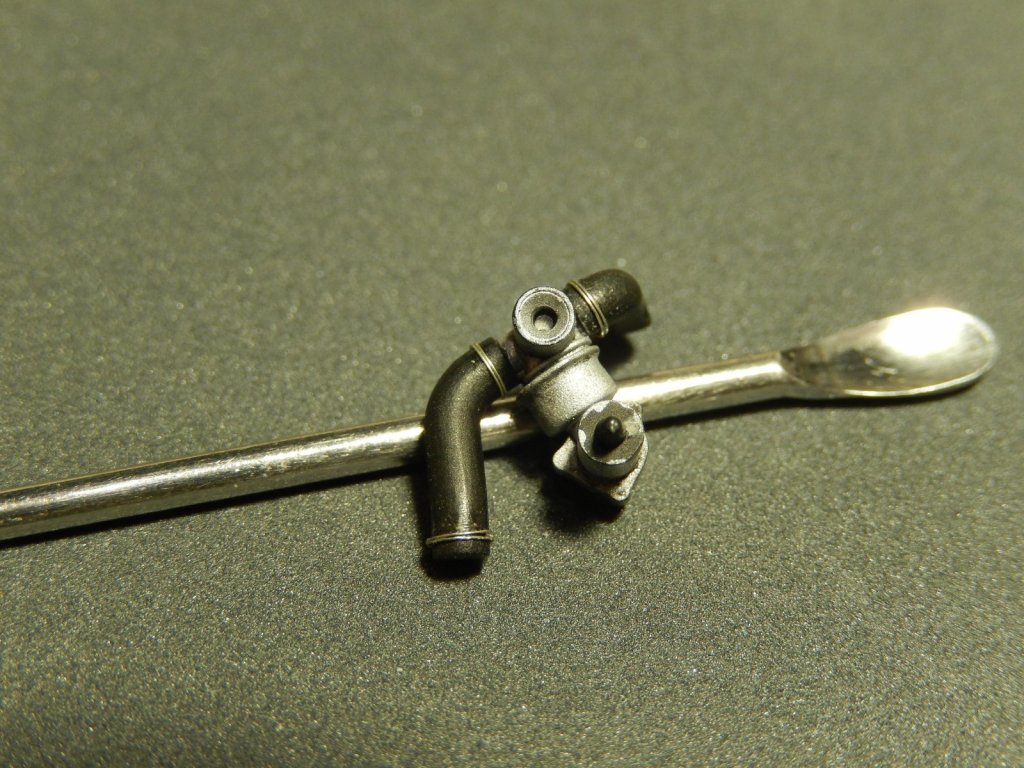

Решил использовать фитинг с тамиевского тормозного суппорта.







Но после примерки он показался великоватым, по этому переделал его. Использовал пластиковый пруток 1.0мм. Заклепка та же 0.6мм

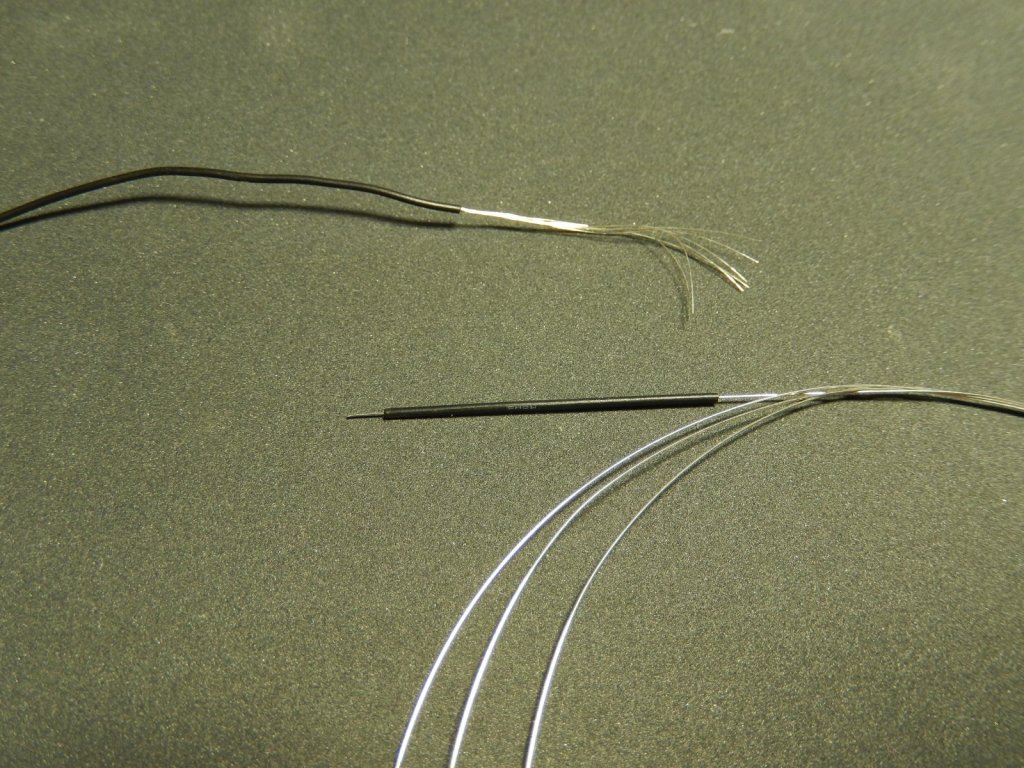

Для того, чтобы трубки держали форму, вытаскиваю из провода жилы и вставляю гитарную струну. Далее выгибаю как нужно.

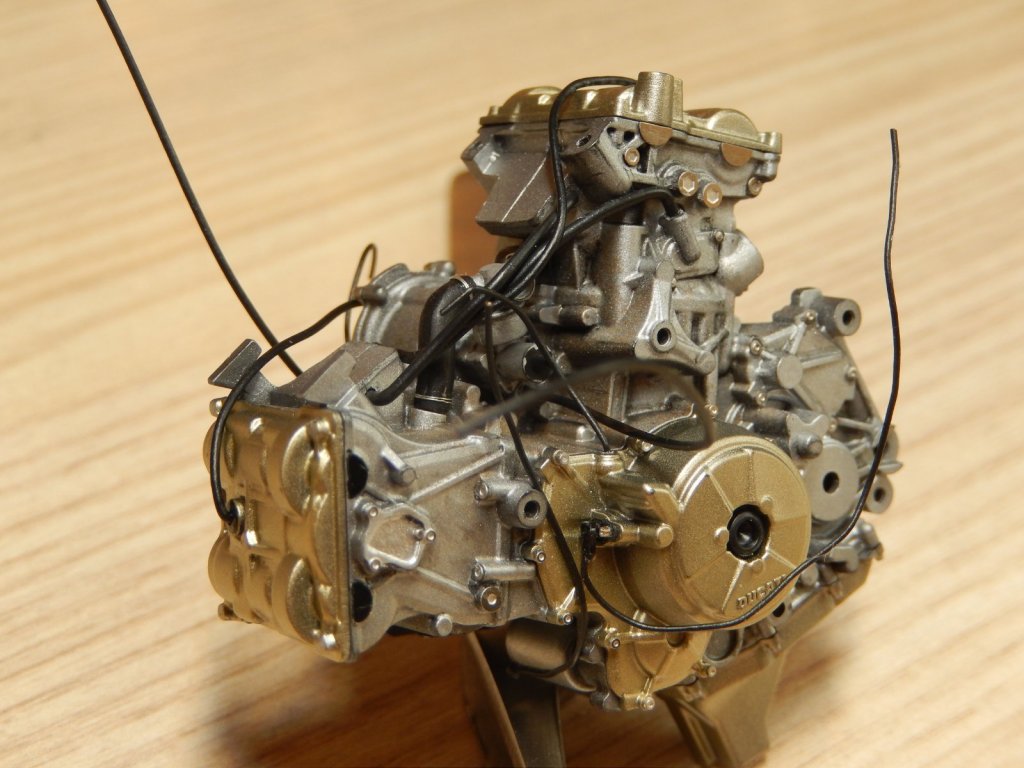

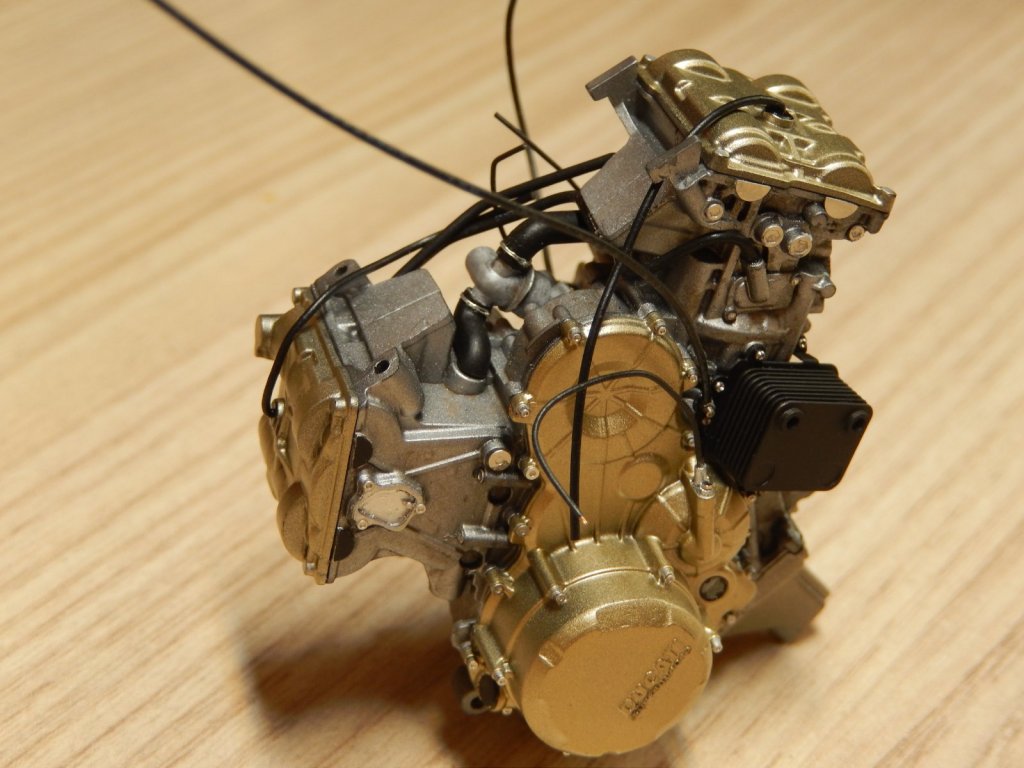

Общий вид выглядит как то так.





Вид не окончательный.

На данный момент подправлена смывка, оттонированы болтики и так еще по мелочи... фото будет позже.

[Николай_ 4600]

Маньячно, я не на все подвиги, предложенные HD, смог сподобиться, особенно с крышкой сцепления ))

Изменено 1 Jun 2023, 13:37:51 пользователем Николай_

[Idontlikebroccoli 1657]

Огонь!

[NikoFF 307]

Дачный сезон конечно подкосил работы по постройке модели, но все же нашлось время и мы продолжаем продолжать.

Далее на очереди выхлоп.

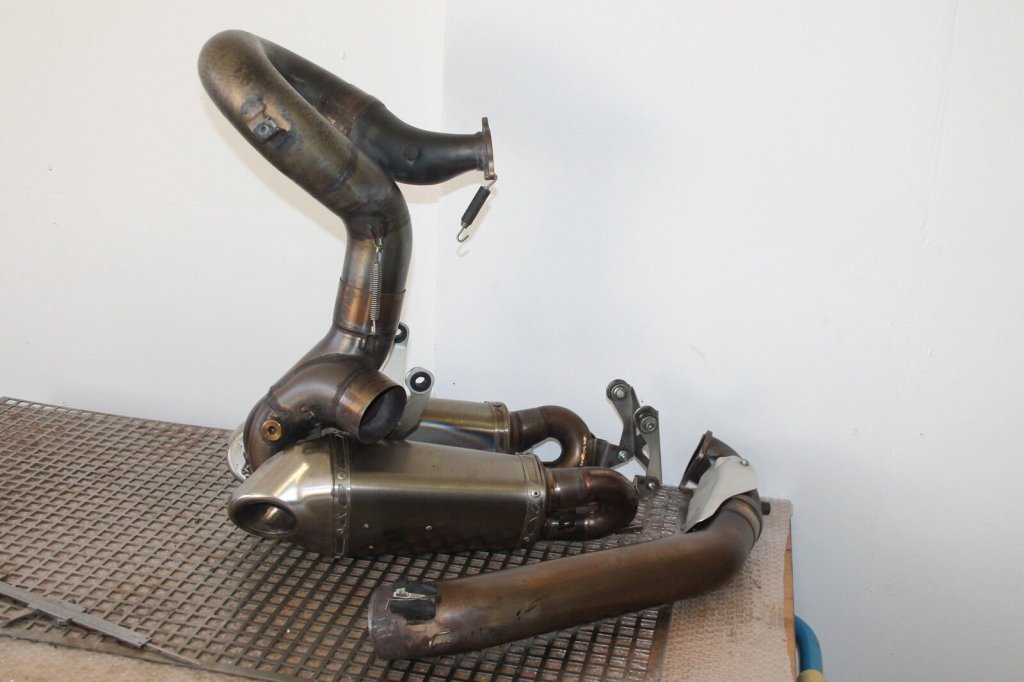

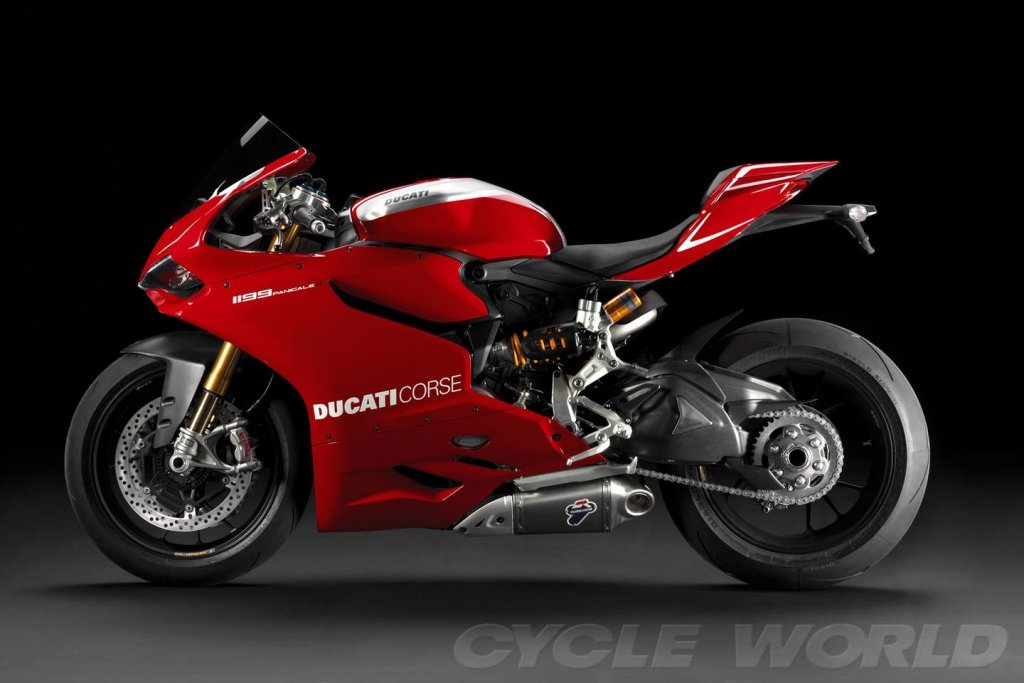

Т.к. у нас модель "R", то выхлоп на нее устанавливался Termignoni. Пересмотрена тысяча фотографий разных мопедов, тысяча фотографий глушителей с разборок... Пришел к выводу, что в природе существует множество вариаций и он должен быть плюс/минус таким.



Отличие от штатного в передней приемной трубе, она длиннее, и в последнем колене, которое соединяется с резонаторами.

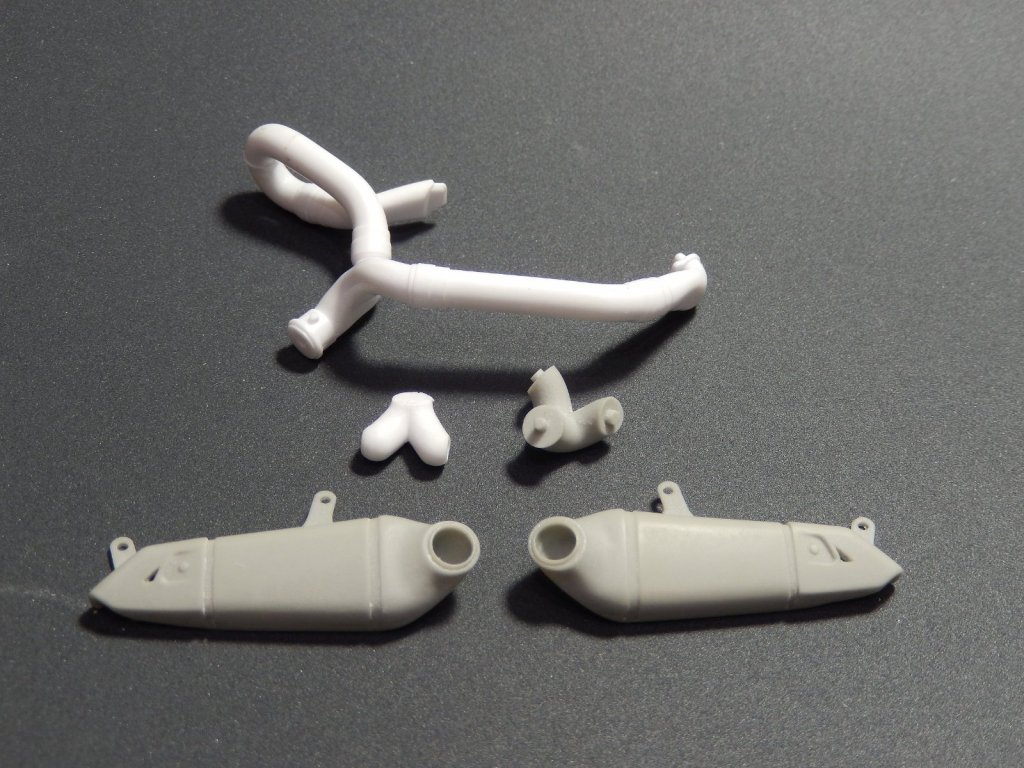

И так, что же нам дает HD, чтобы воплотить это чудо.

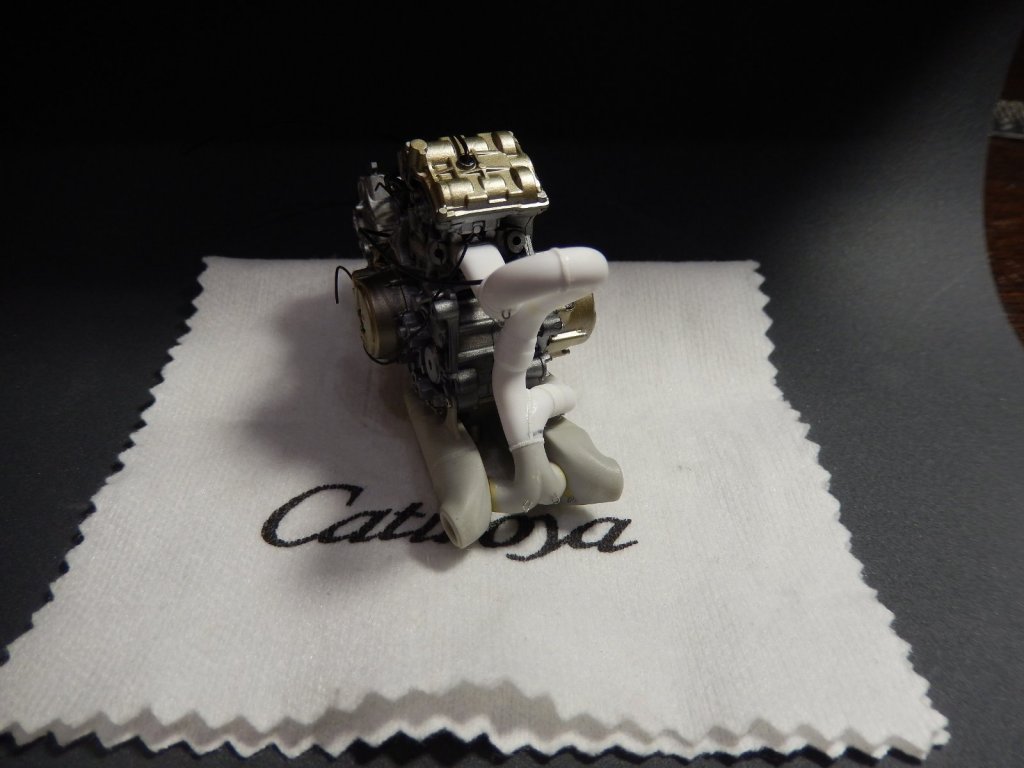

Вроде похоже. Но что покажет примерка?

А примерка показывает, что уши крепления резонаторов к двигателю не садятся на места, пришлось отмачивать в кипятке и подгонять под размер.

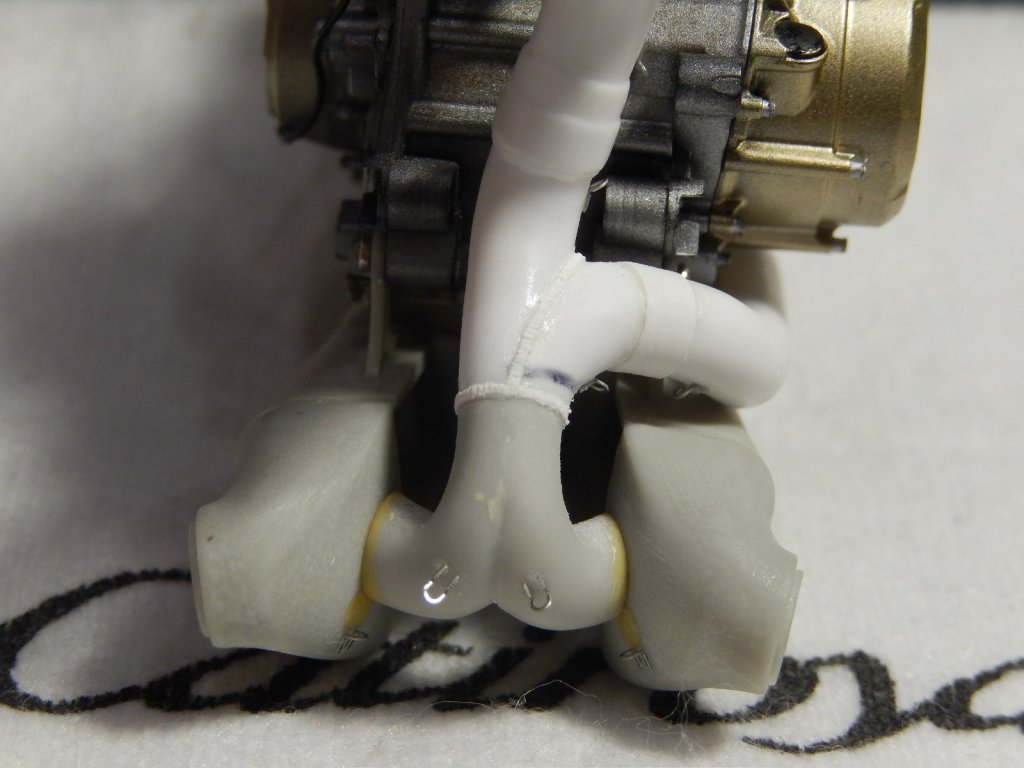

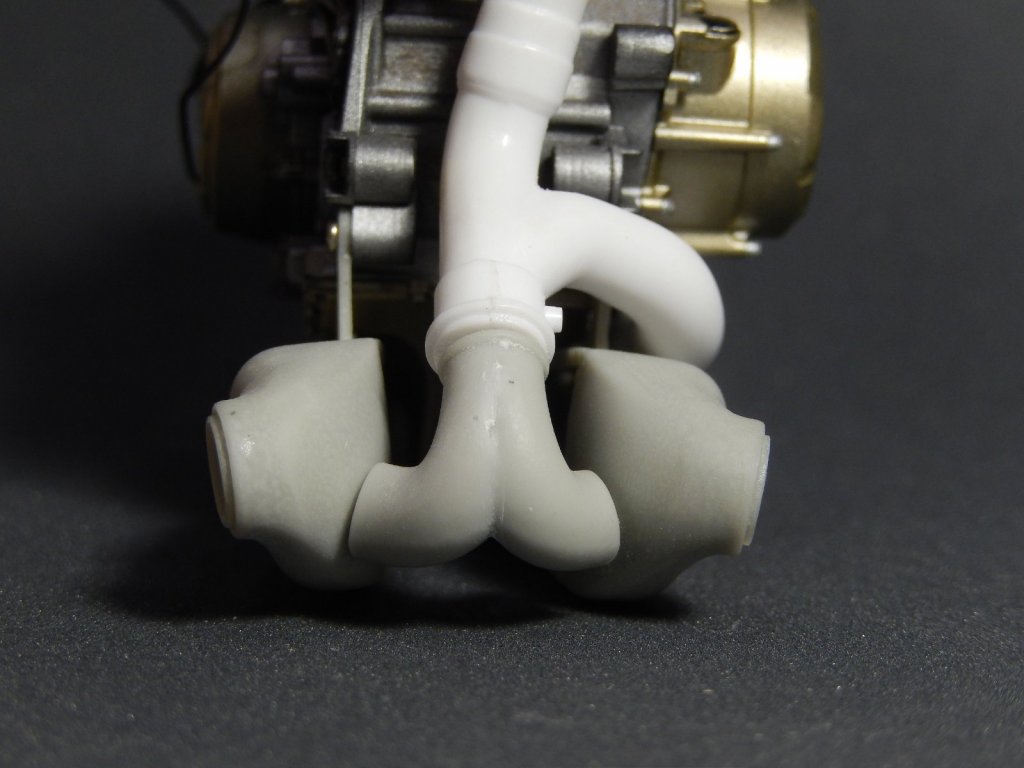

С коллектором тоже не все гладко.

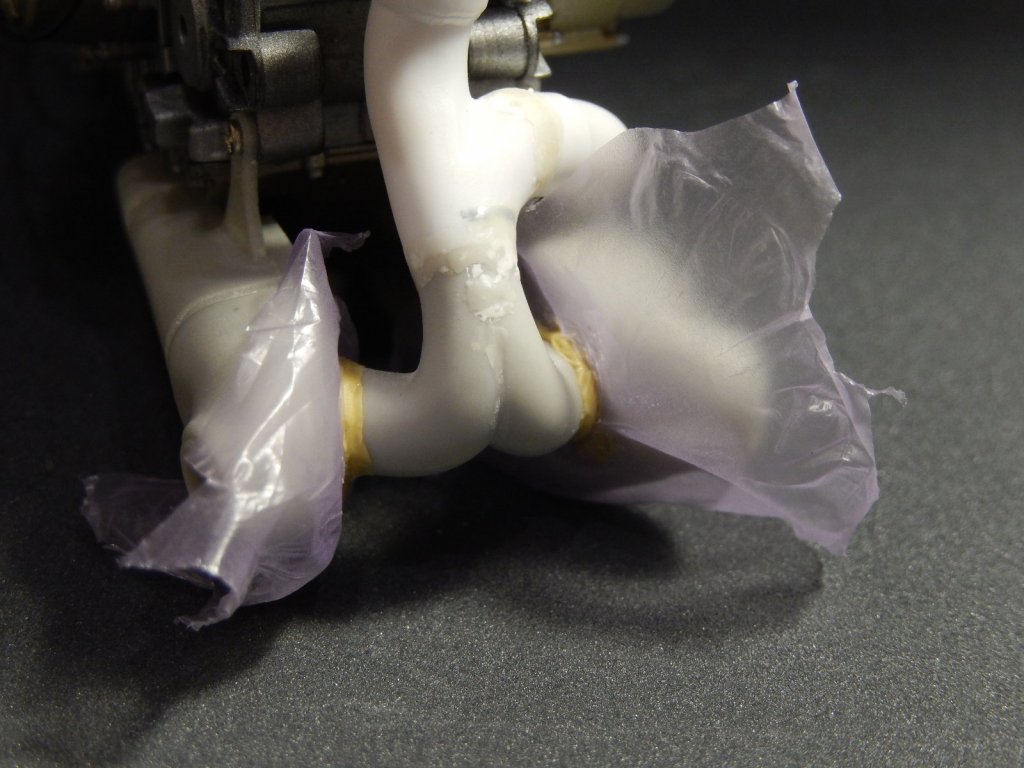

Он так и норовит выпрыгнуть из этой конструкции. Как мне показалось, HD дает места соединения с резонаторами слишком низко.

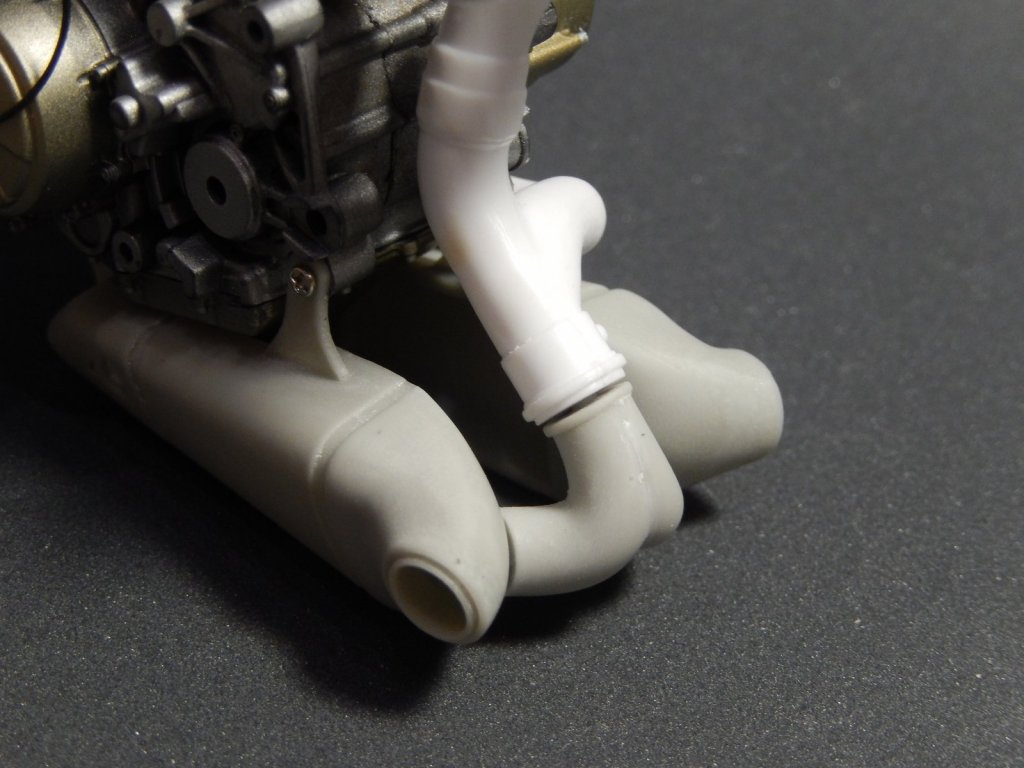

В итоге пришлось отрезать от штатного коллектора нижний элемент (х.з. что это такое, похоже на какую то заслонку) и через проставку 1мм вклеить смоляную деталь.

Места соединения выровнял тамиевским 2к пластелином.

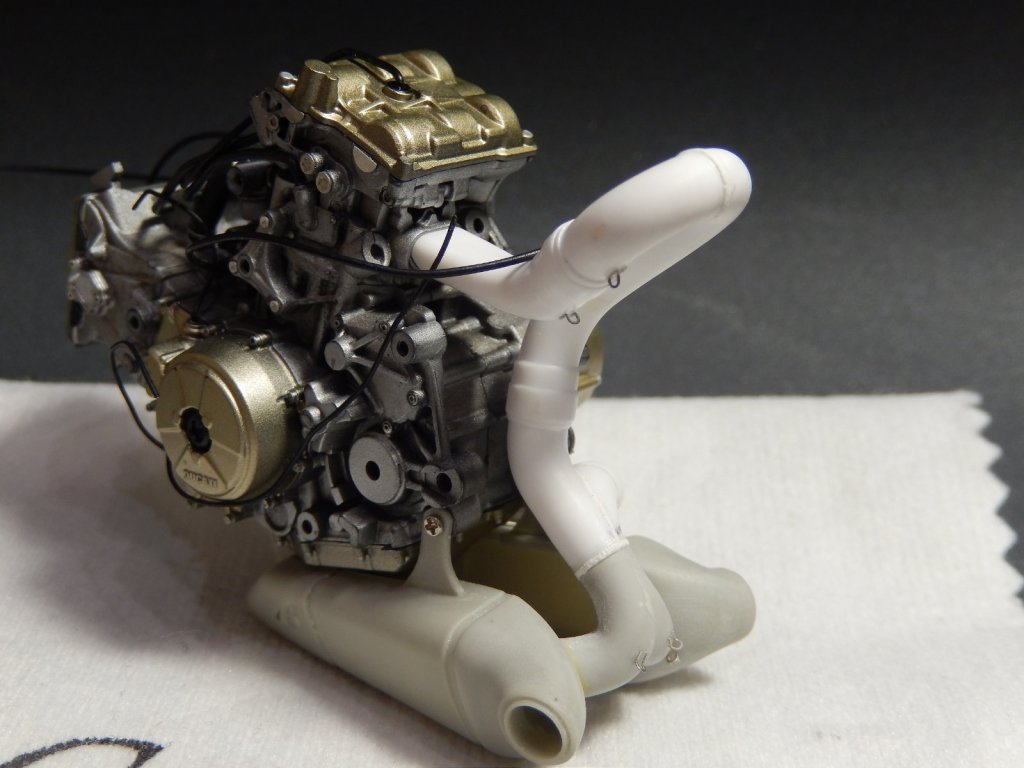

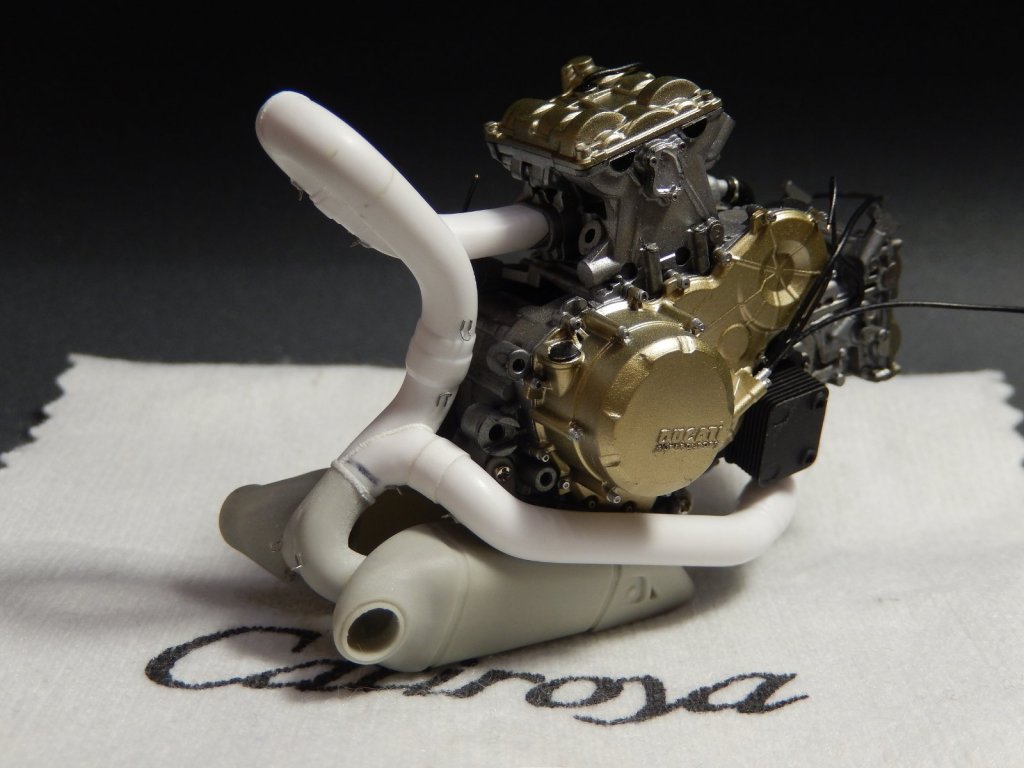

Перенес место сочленения передней трубы и добавил сварных швов.





Вклеил проушины для пружинок.







Красить пока не стал, чтобы не залапать. Сначала надо примерить все остальное.

Чую работка будет креативной

Спойлерну.



Такое ощущение, как будто HD делали свой набор очень давно, а пока он лежал мотоцикл успел вырасти.



[Николай_ 4600]

Вот, качественный секс с HD-глушителями, молодца!

[NikoFF 307]

15 часов назад, Николай_ сказал:

Вот, качественный секс с HD-глушителями, молодца!

Не, это всего лишь прелюдия. Качественный кекс наклёвывается чуть позже, когда понимаешь, что ни одна смоляная деталь не подходит.

[StanislavS 1461]

Отличная сборка !



честно говоря, не припомню проблем при сборке данных допов, может просто мне тогда повезло

[PETERSON 9461]

Браво, маэстро!

[NikoFF 307]

В 08.07.2023 в 14:03, StanislavS сказал:

честно говоря, не припомню проблем при сборке данных допов, может просто мне тогда повезло

Звезды совпали так, что у меня нарисовалось два набора от HD. Один старый, фото в начале ВИПа, второй - новый, такой с красным мотиком на коробке.



Новый набор не примерял к модели, но в нем к смоле хотя бы травление подходит. А старый весь кривой, косой и такое ощущение, что ссохся процентов на 10, но об этом далее.



В 08.07.2023 в 15:12, PETERSON сказал:

Браво, маэстро!



[NikoFF 307]

Блок радиаторов...

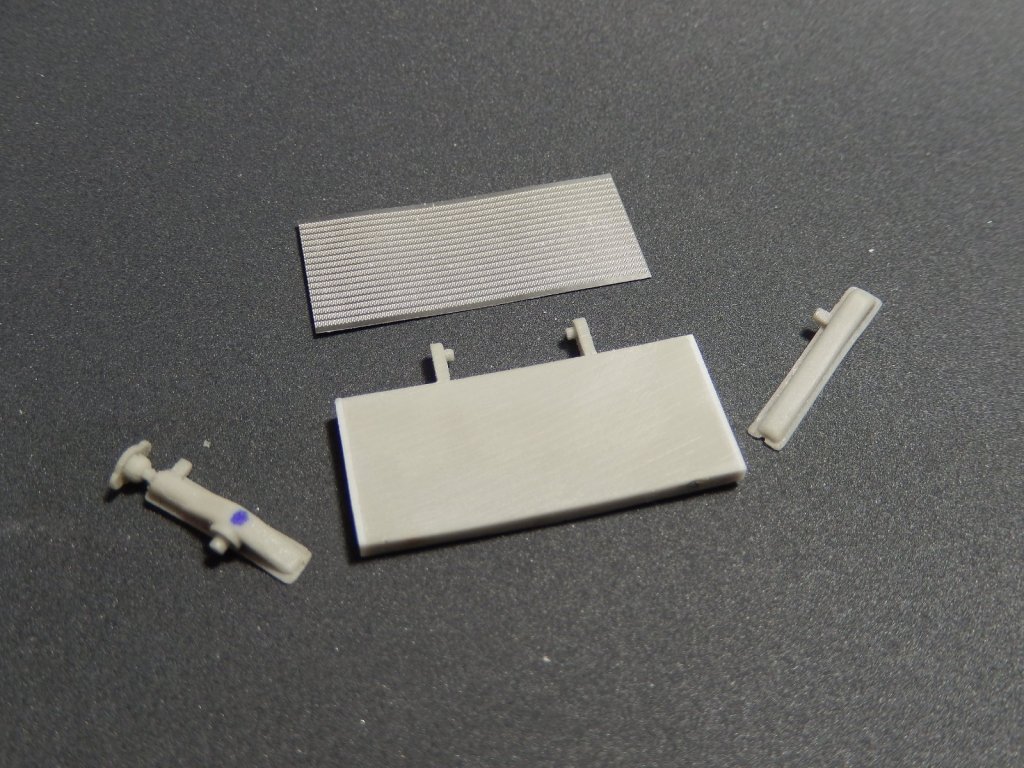

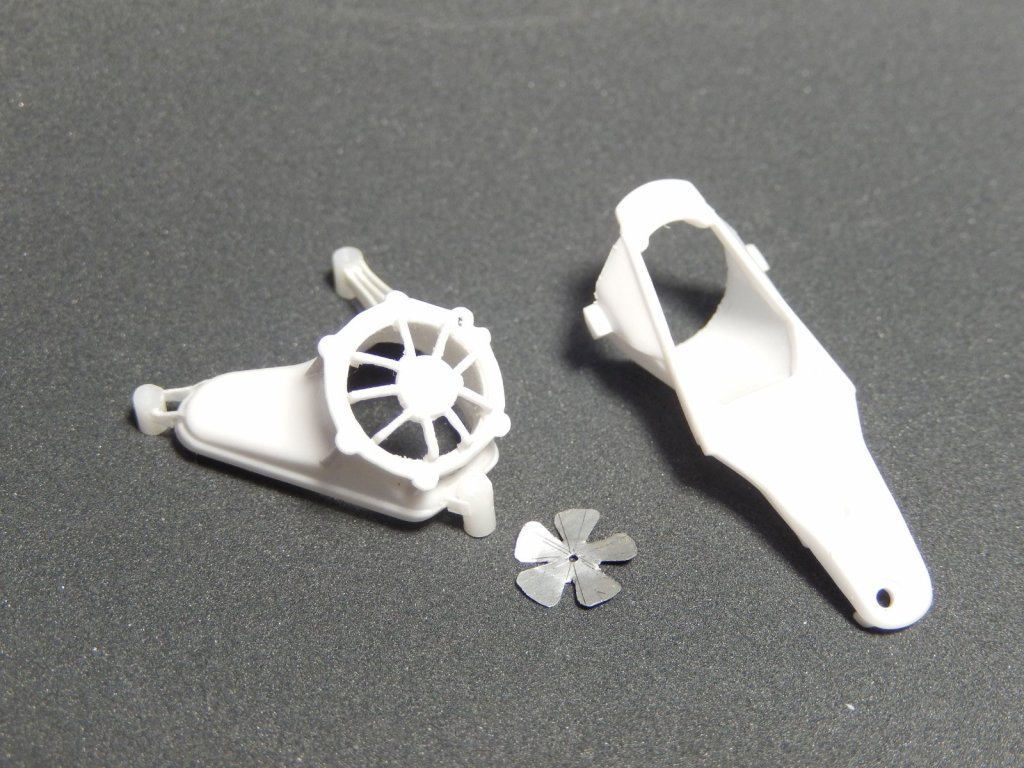

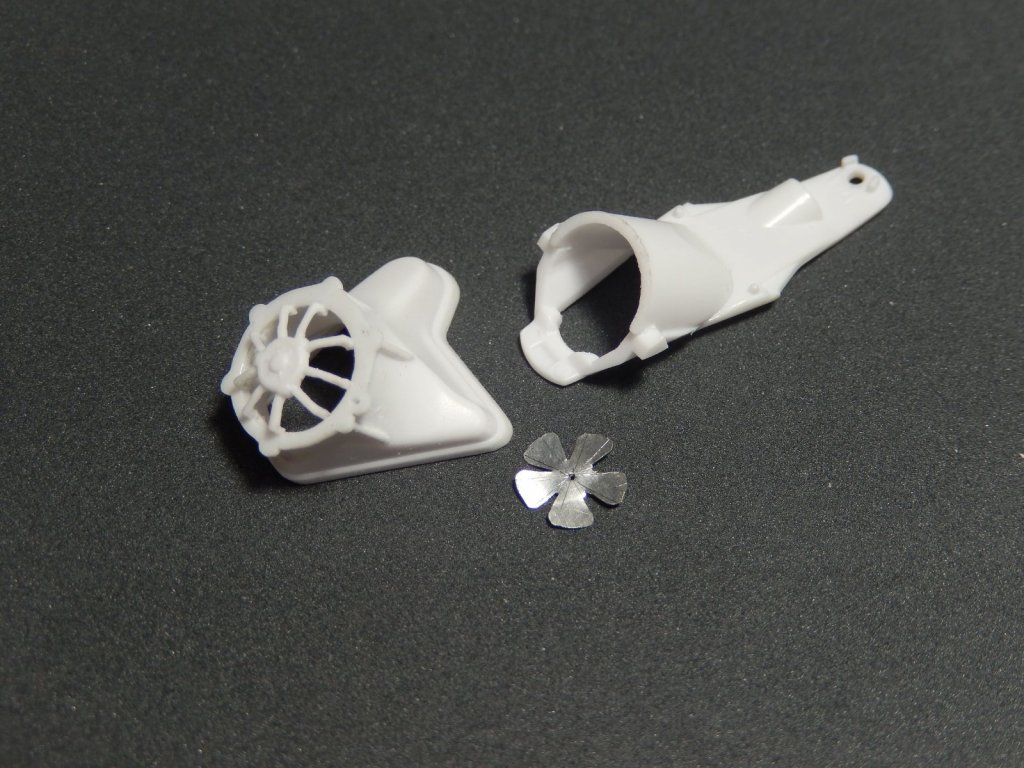

Что же нам дает HD за наши кровные. Два кривущих радиатора, и какое то подобие кожуха



По качеству литья, как говорится "No comments"

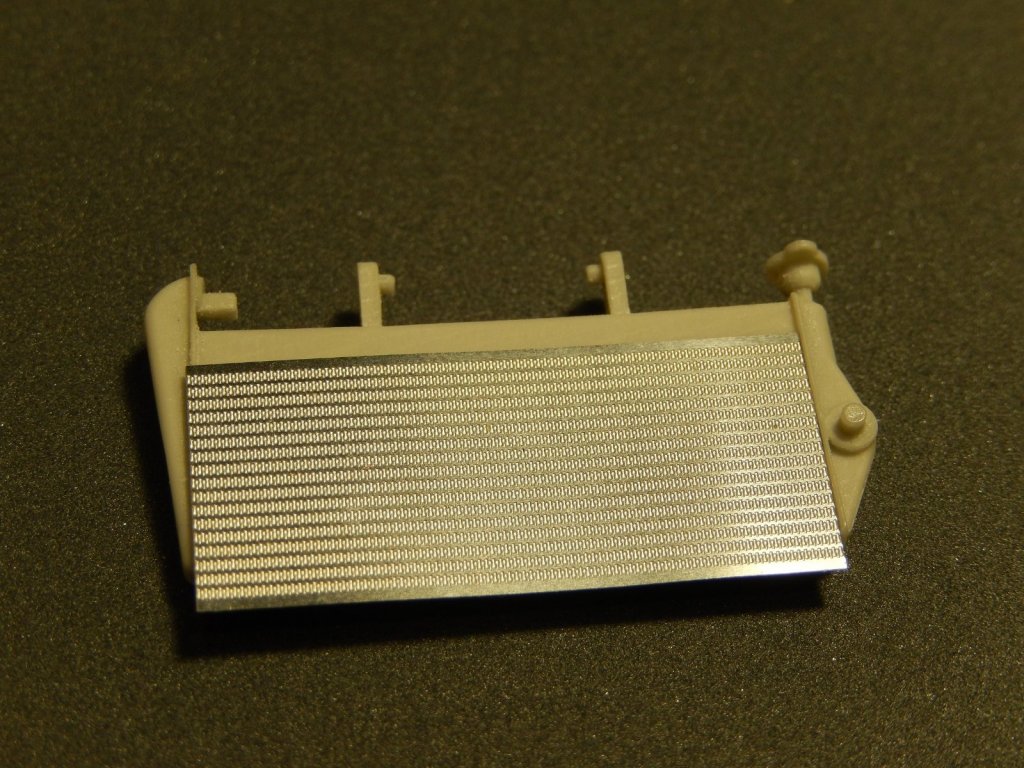

Травление не подходит к смоляному радиатору, но зато идеально садится на китовый.



Какой же был соблазн использовать при сборке китовый, но что не сделаешь ради контента

Буду увеличивать его в размерах. Срезал боковые элементы, вклеил пластиковые полоски по 1мм с каждой стороны. В кипятке выпрямил прямоугольник, а то он был какой то не такой. Сделал уши крепления. Отрезал от тамиевских патрубков элемент который должен принадлежать радиатору.

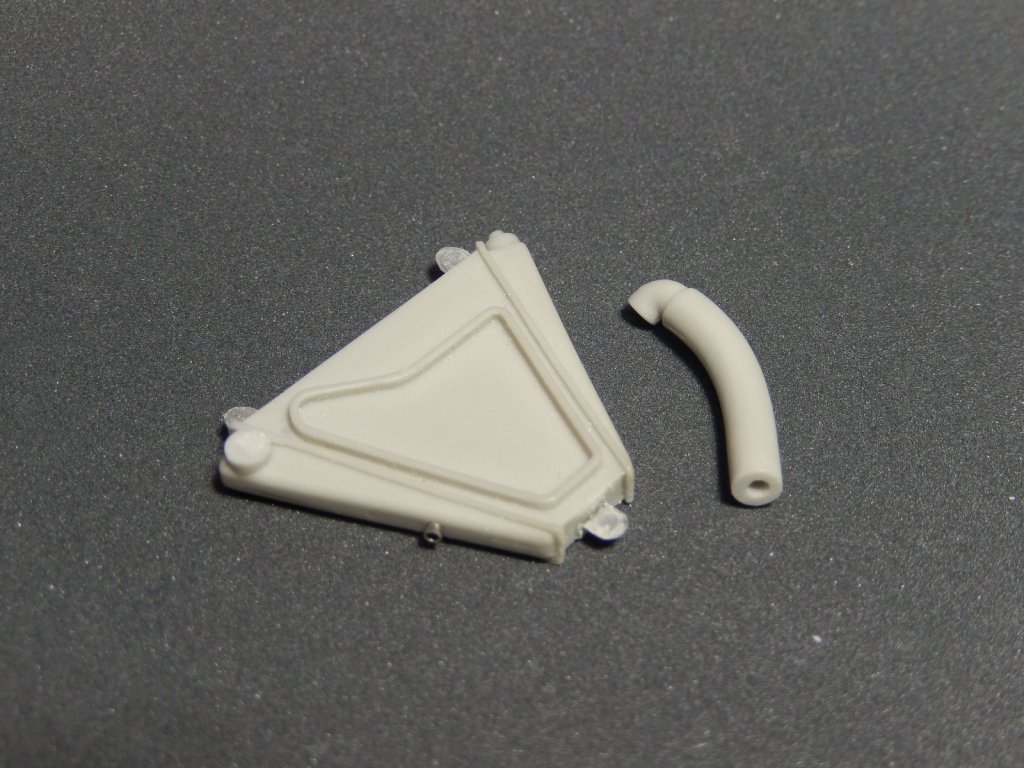

Нижний радиатор выглядит намного лучше, чем верхний и более мене попадает в размеры.

Так же приделал ему уши крепления и воткнул трубку в торец.

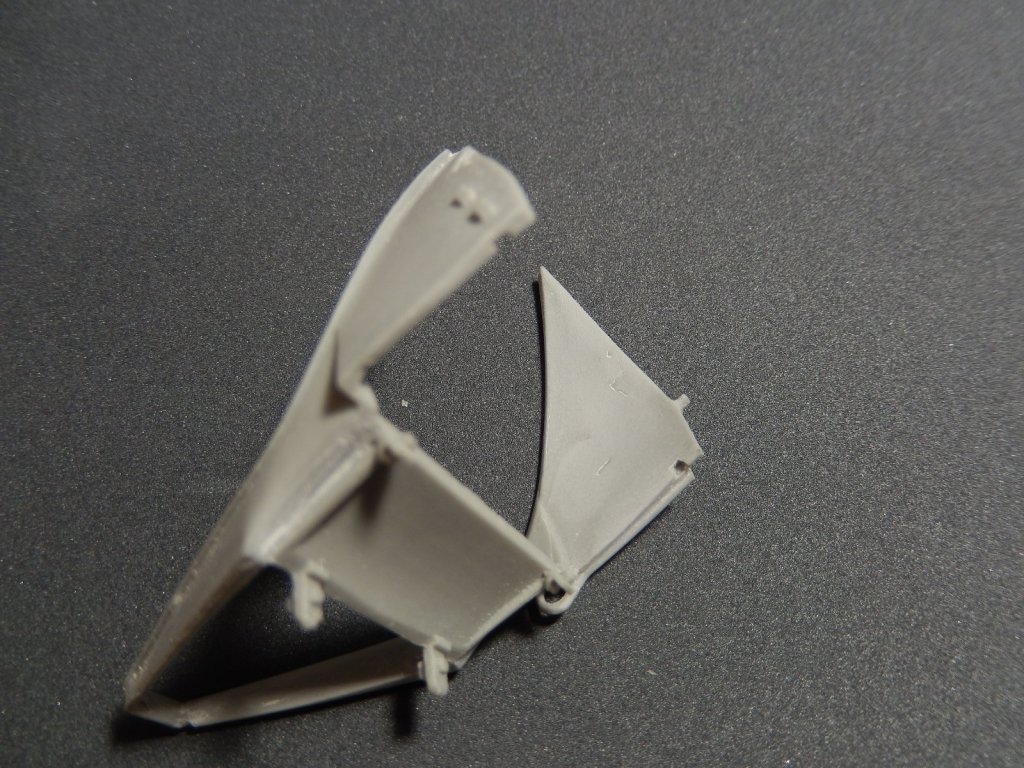

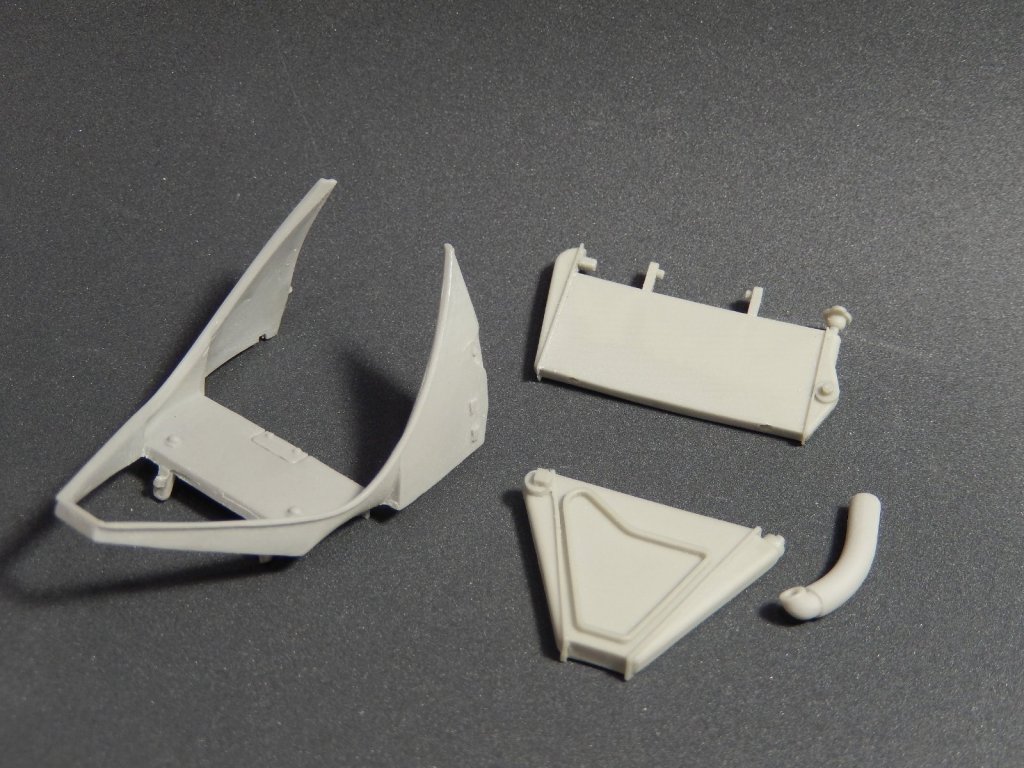

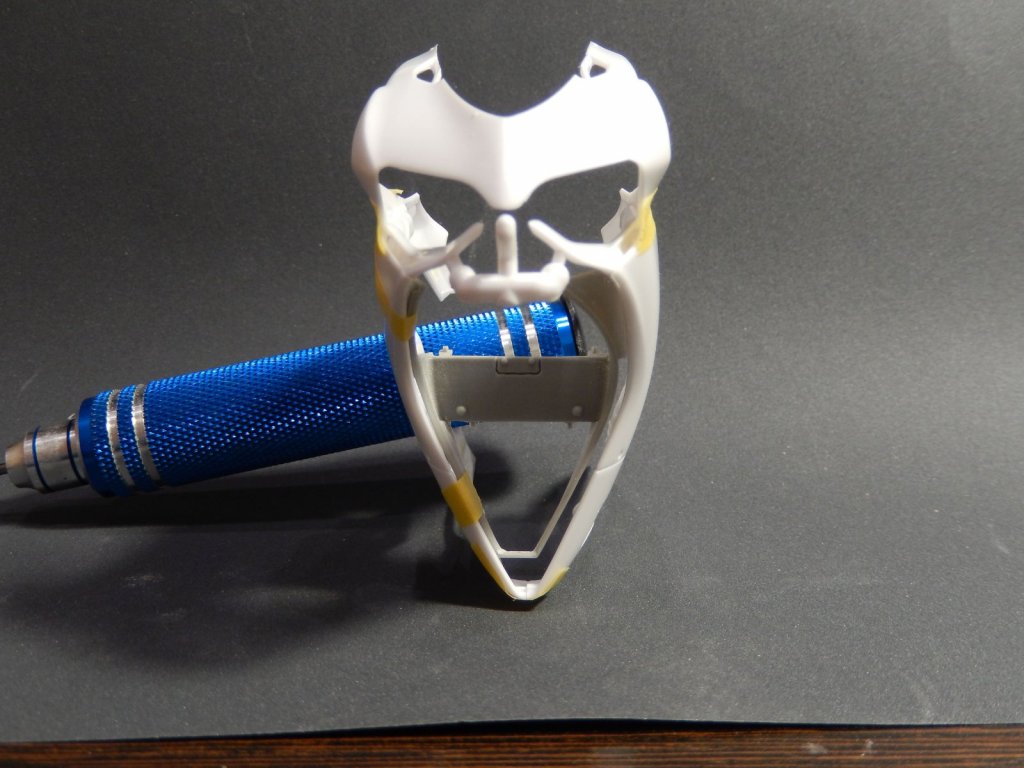

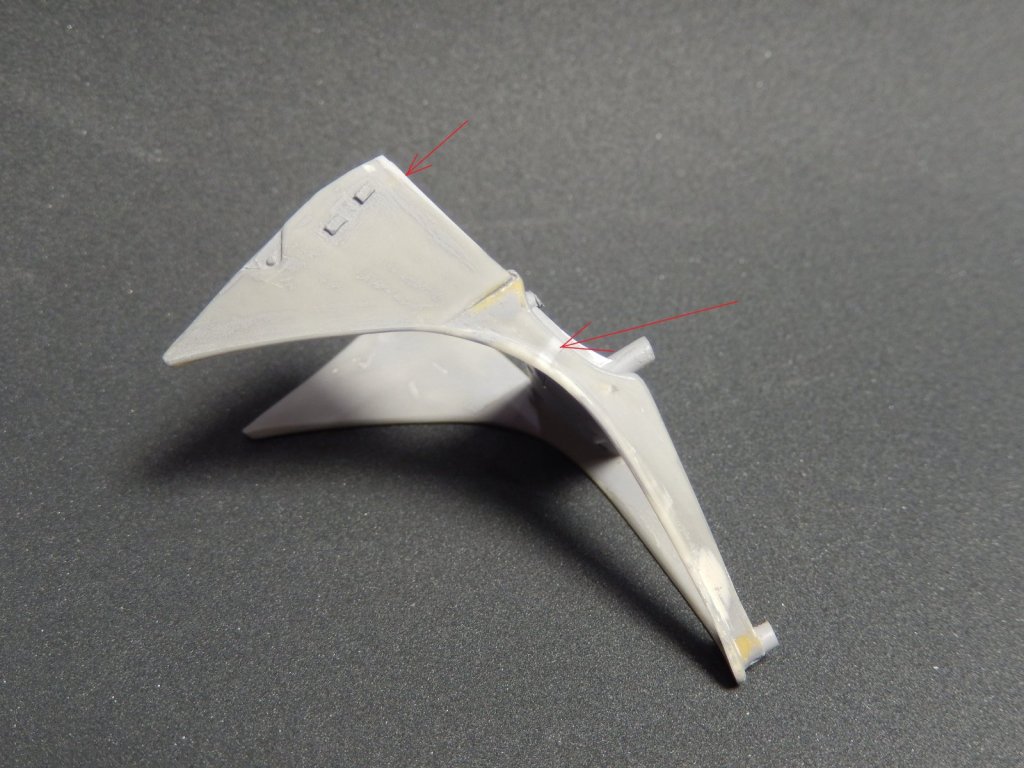

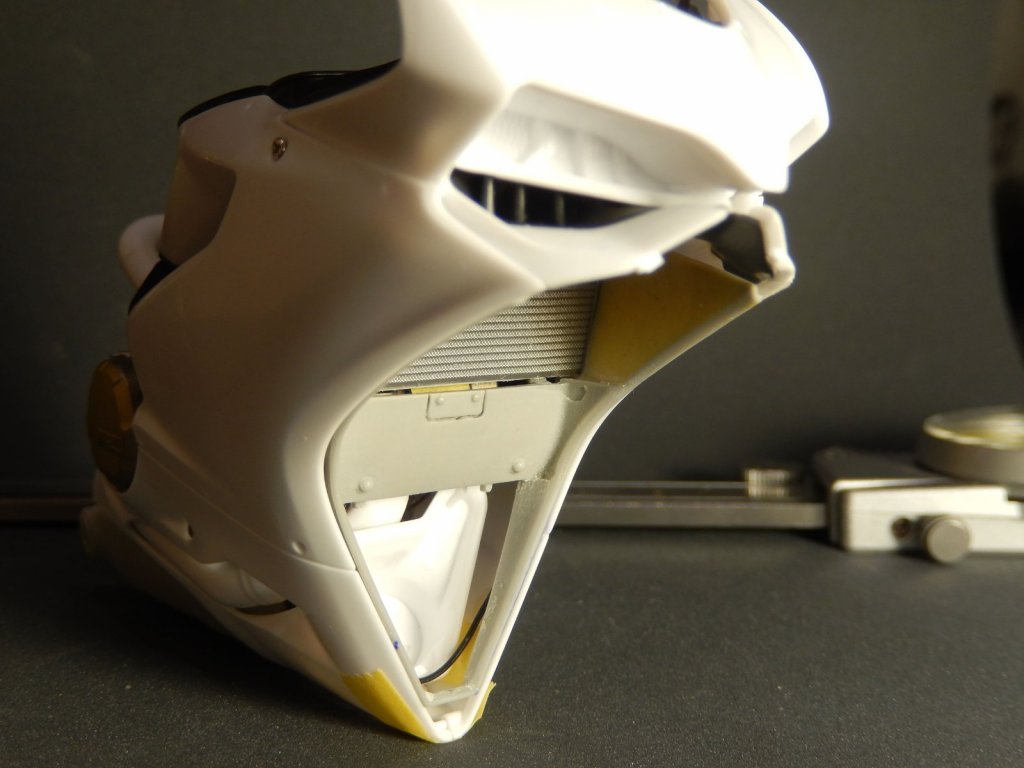

Далее началась борьба с кожухом радиаторов.

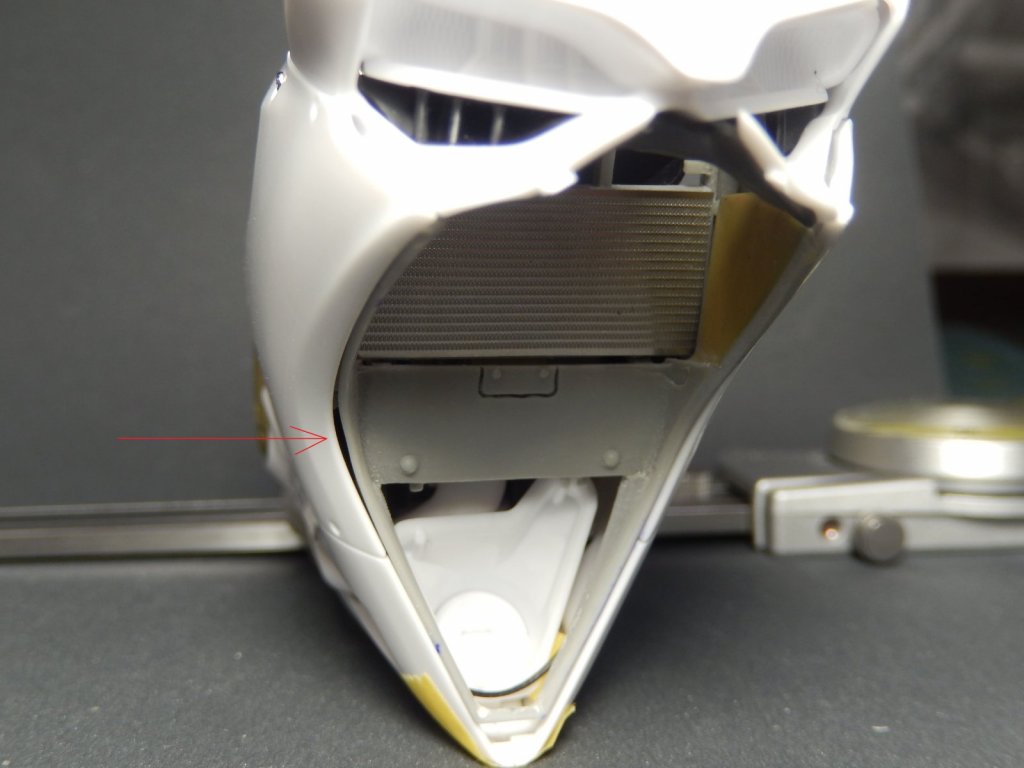

Первая примерка показала, что все капец как плохо.



Однако было не понятно как этот кожух должен был располагаться по задумкам HD.

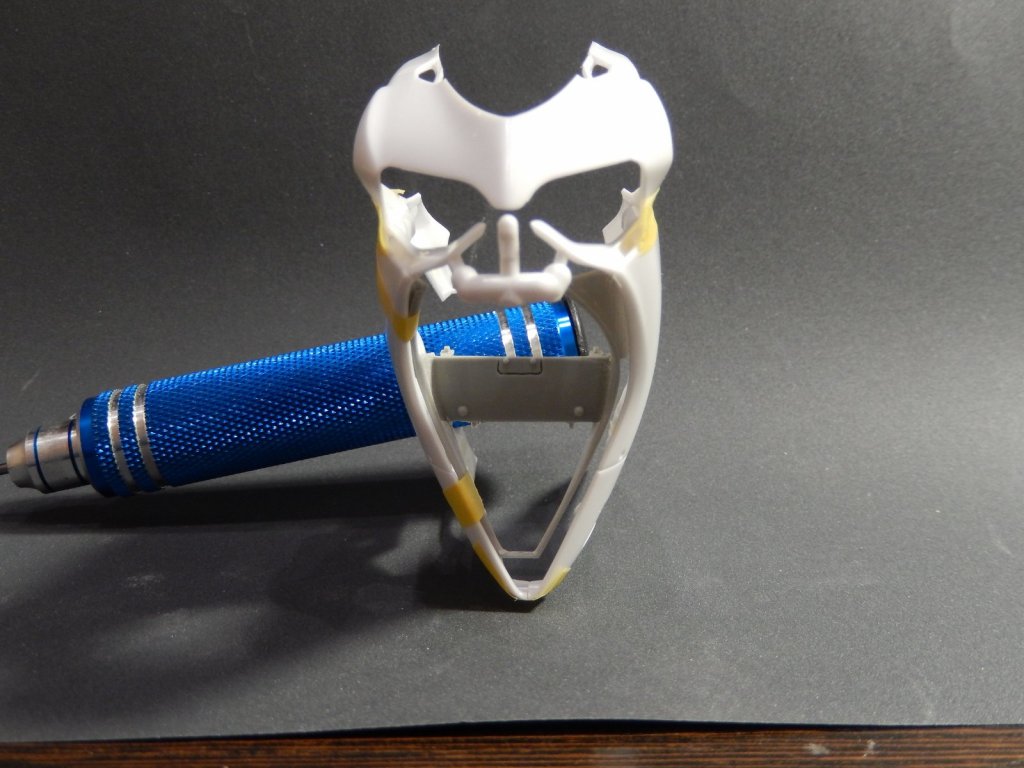

Пришлось собрать половину мопеда в кучу и выясняется, что не все так плохо как выглядело на первый взгляд.



Но все равно в размеры он не попадает от слова совсем.

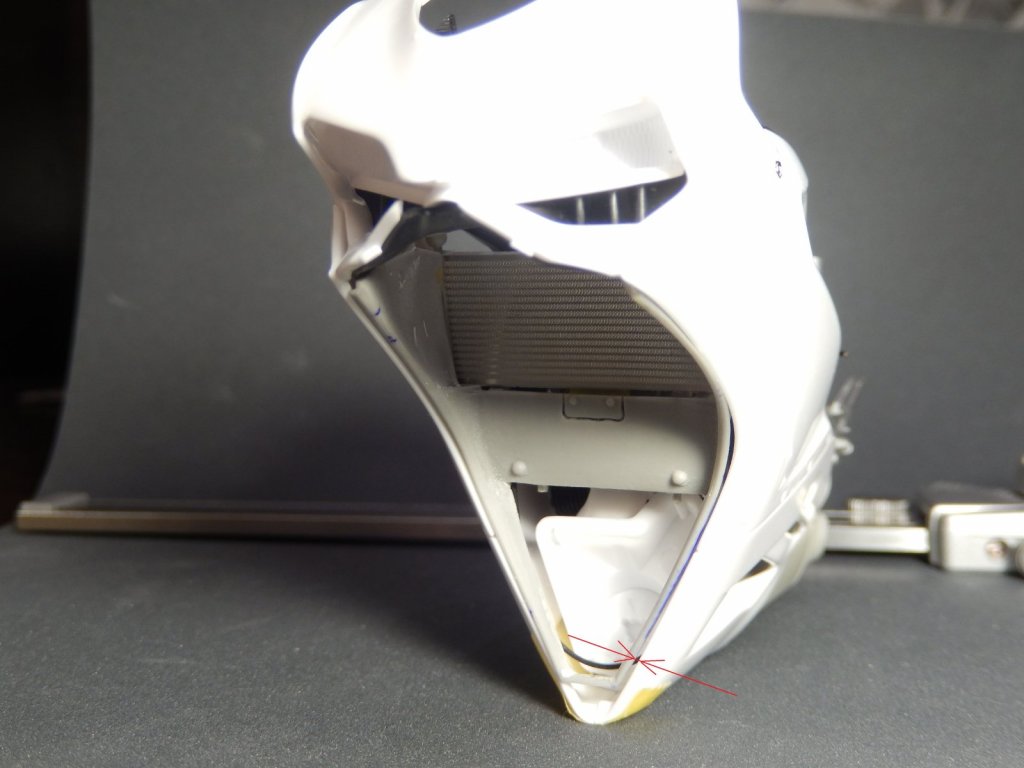

Мало того, что есть зазоры сбоку, так еще и видно дырень снизу, между нижней планкой кожуха и обтекателями.

Понятно было одно, надо пилить... Ну а раз пилить, то возникает вопрос в похожести на прототип. Если пристально присмотреться и вооружиться фотографиями, то можно заметить, что центральная часть у HD немного не соответствует оригиналу, в то время как тамия дает эту часть верно.

Вот парафот для наглядности





Рука сама потянулась за пилкой... А дальше все как в тумане...



Очнулся когда на столе уже валялась россыпь мелких запчастей...

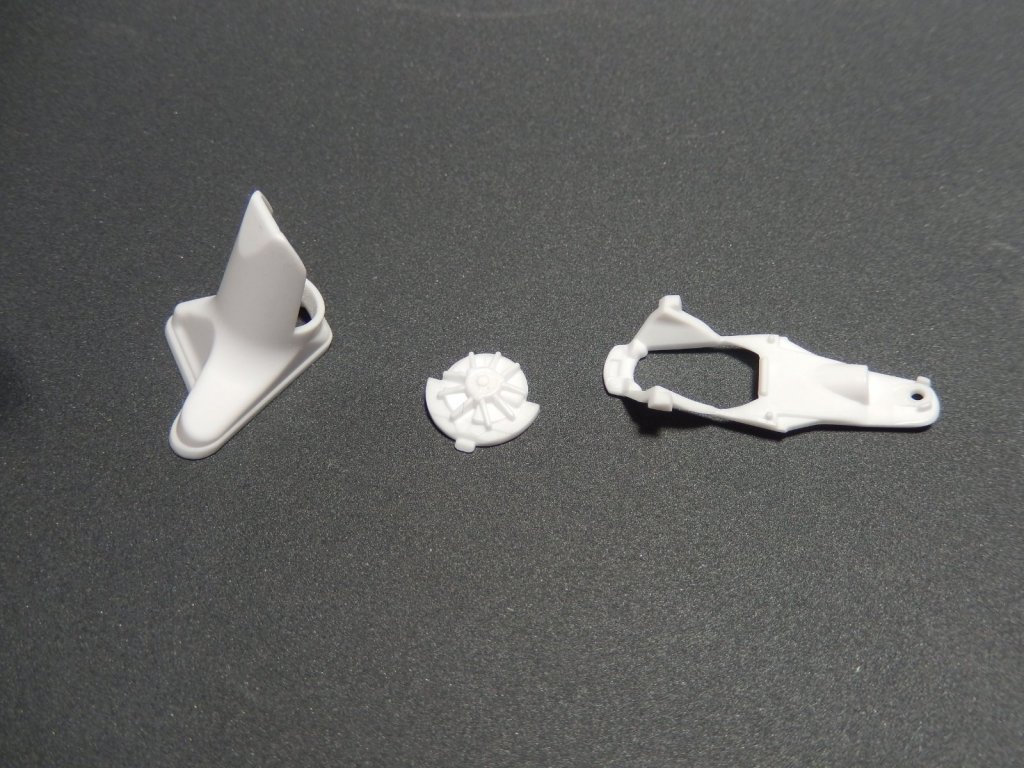

Попытался все собрать воедино.

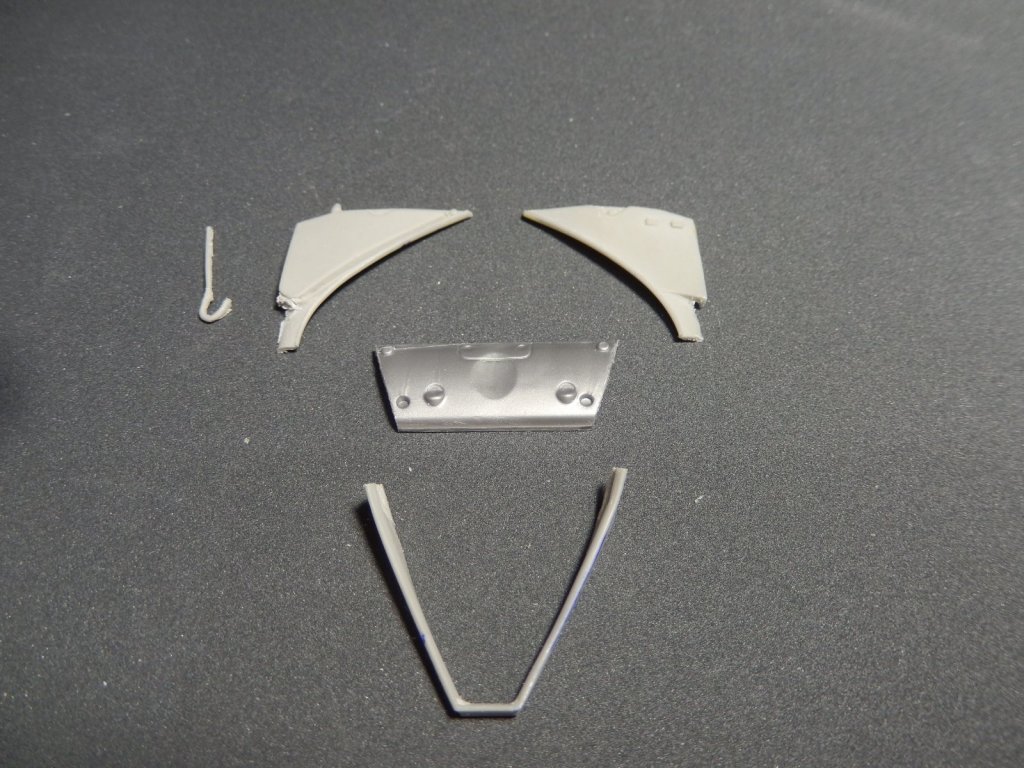

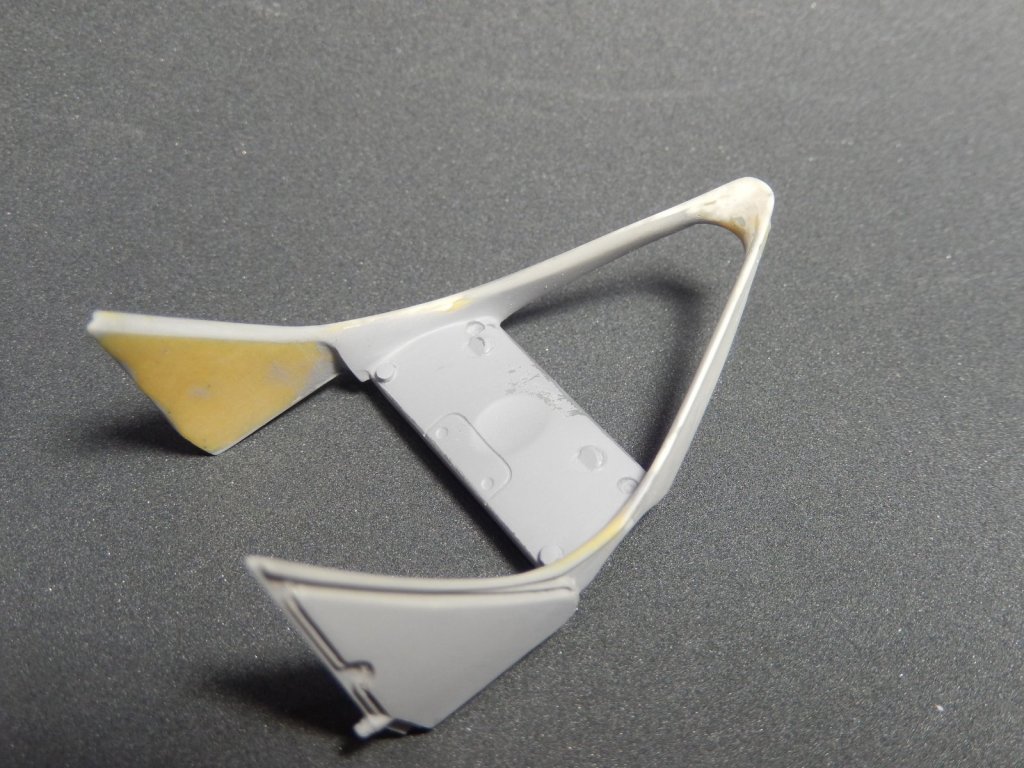

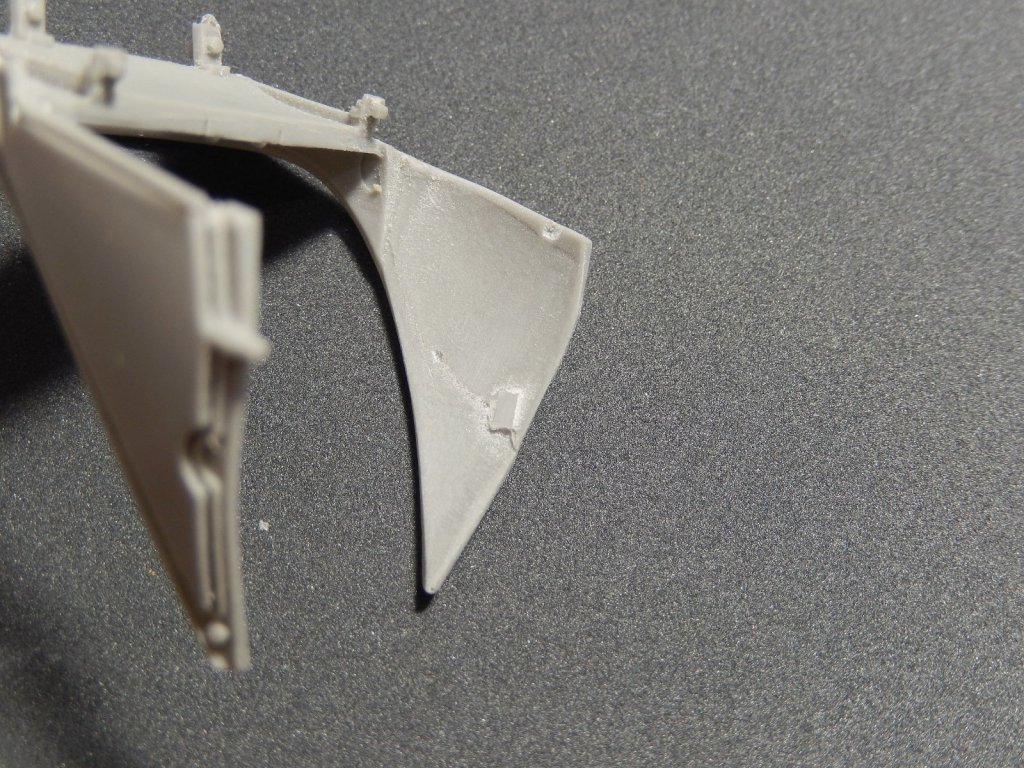

Добавил пластиковые вставки, увеличив высоту детали на 2.5мм, исправил наклон одной стенки под верхний радиатор.

Из эпоксидной шпатлевки слепил бороду...





Не буду описывать все эмоции по подгонке этой несомненно важной детали, но это были незабываемые дни...

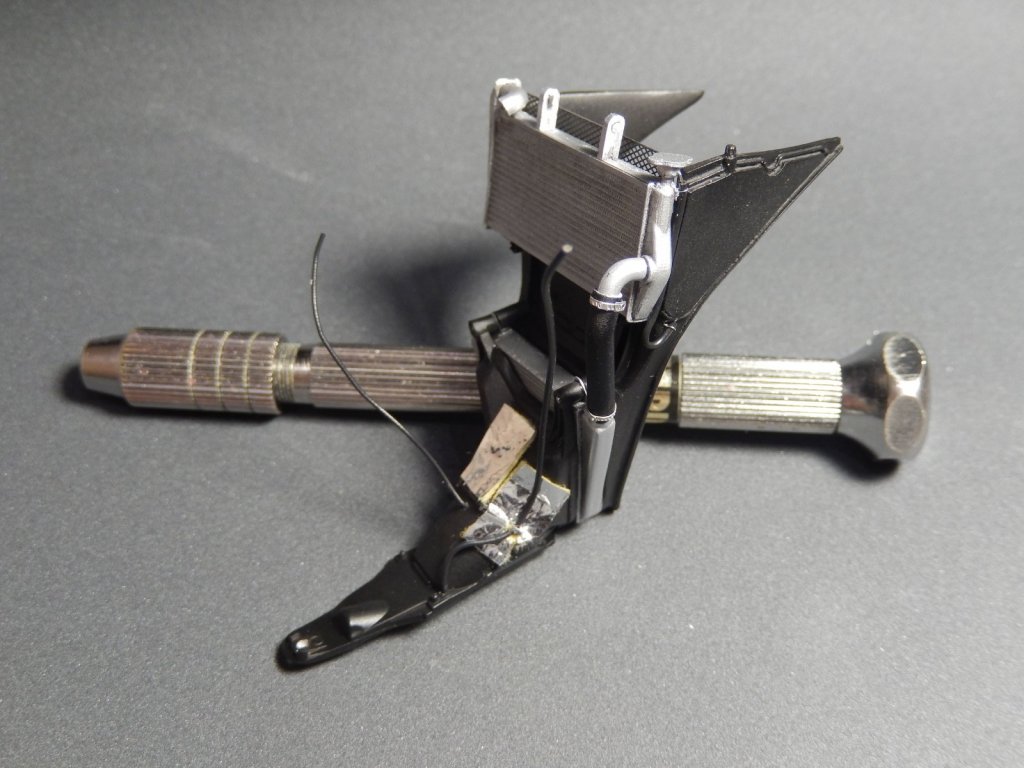

В процессе примерки пришлось собирать всю "куриную тушку" воедино, двигатель, выхлоп, радиаторы, вентилятор... Вентилятор....



И снова пилка, и снова все как в тумане...



Пришлось опять выкручиваться...





Ну не может же эта конструкция висеть в воздухе, приделал крепление.

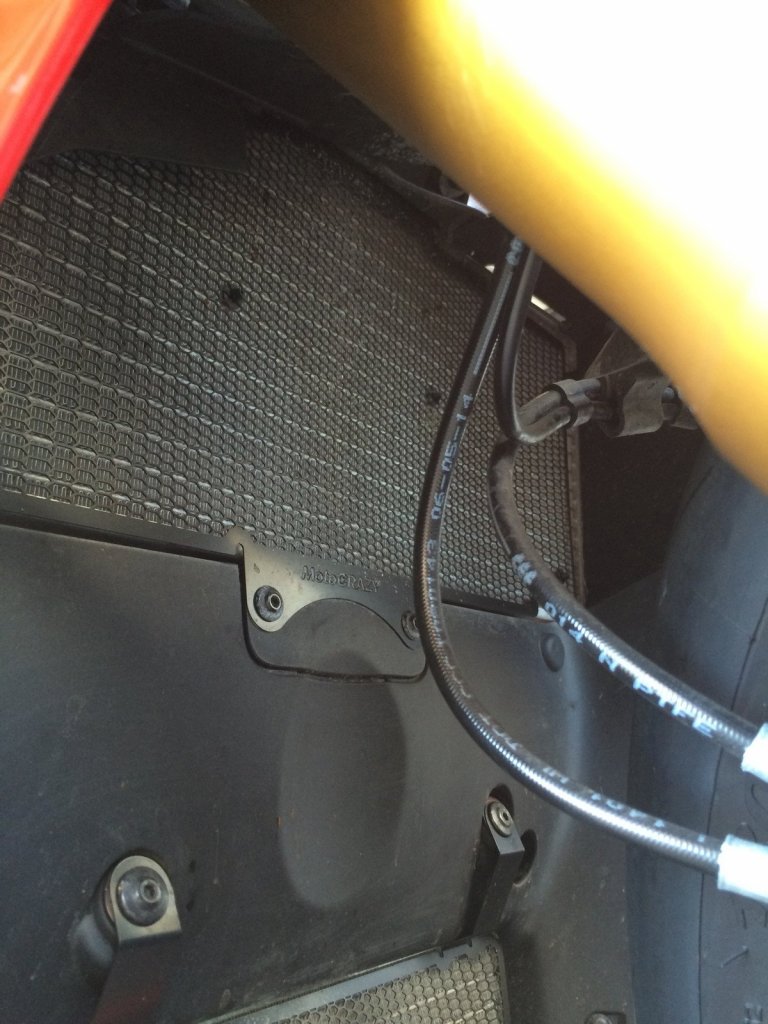

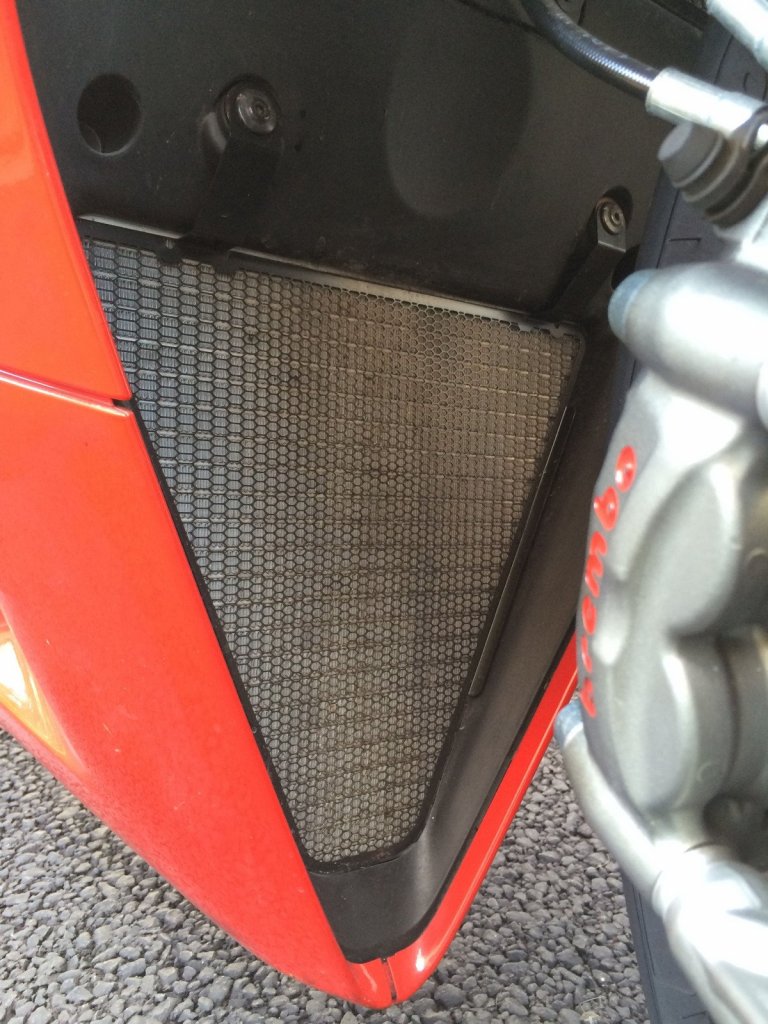

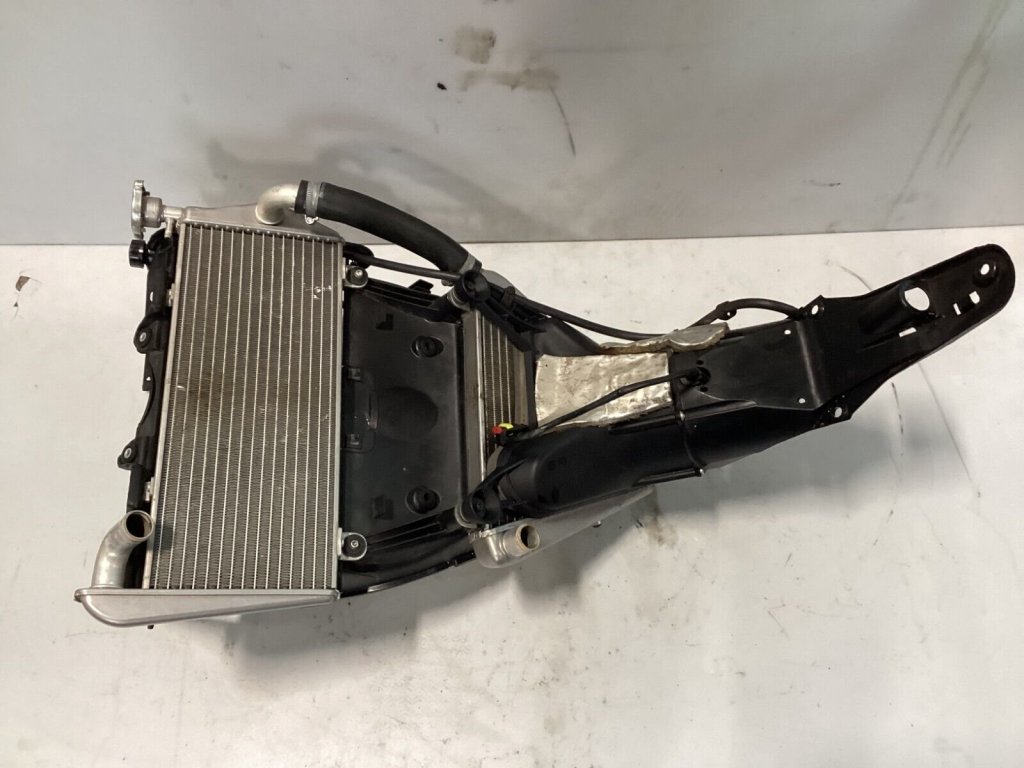

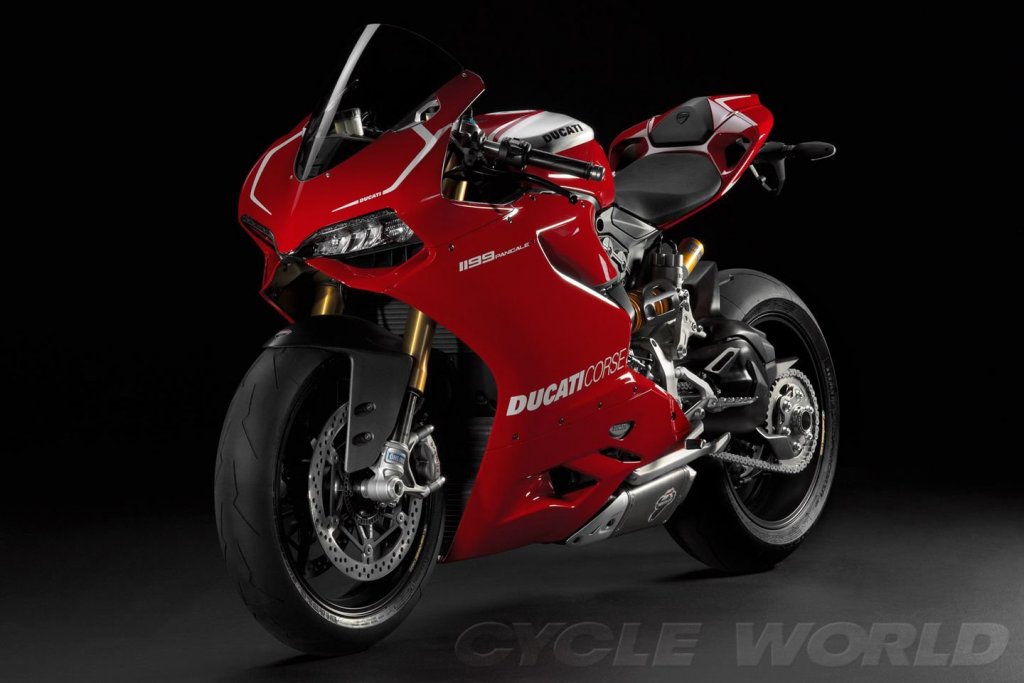

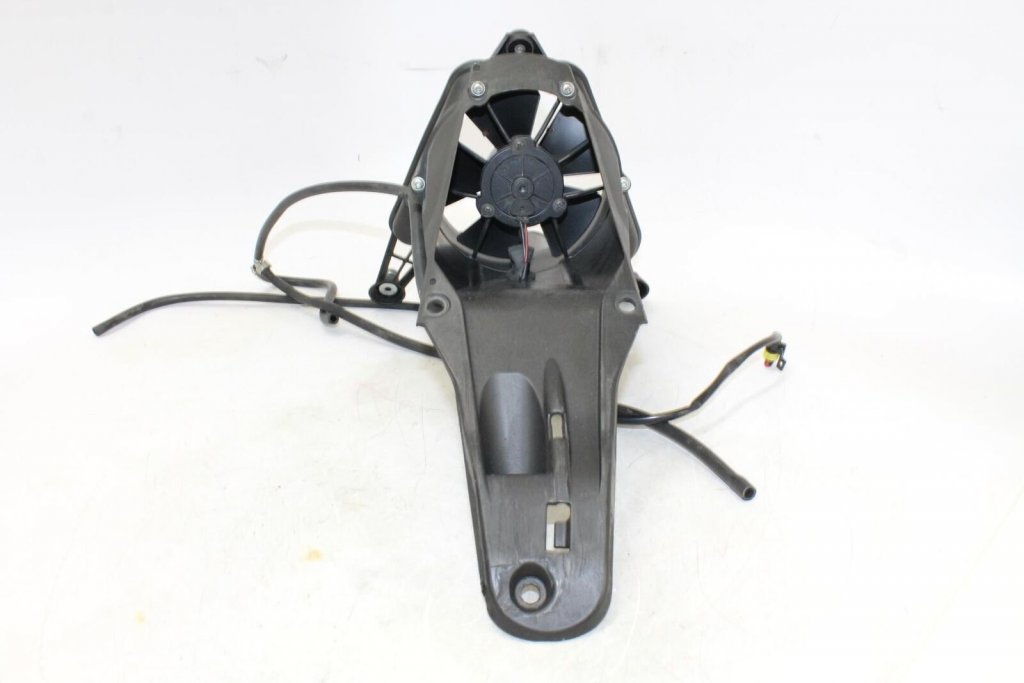

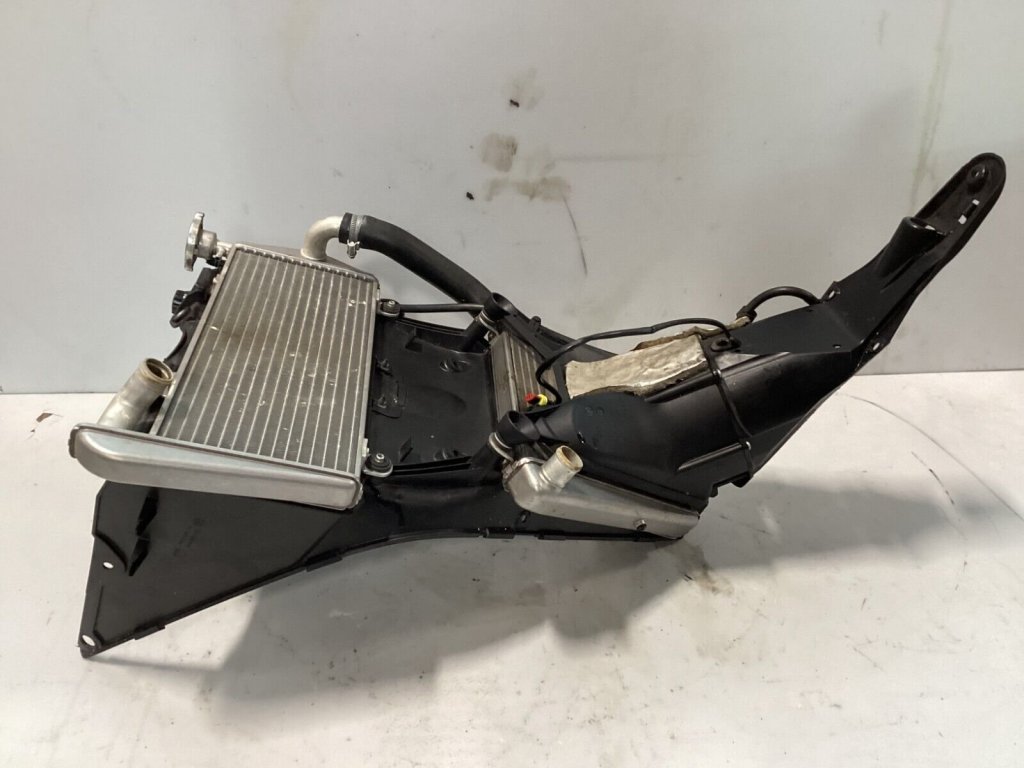

На всякий, фото оригинала







Ну а дальше покраска...

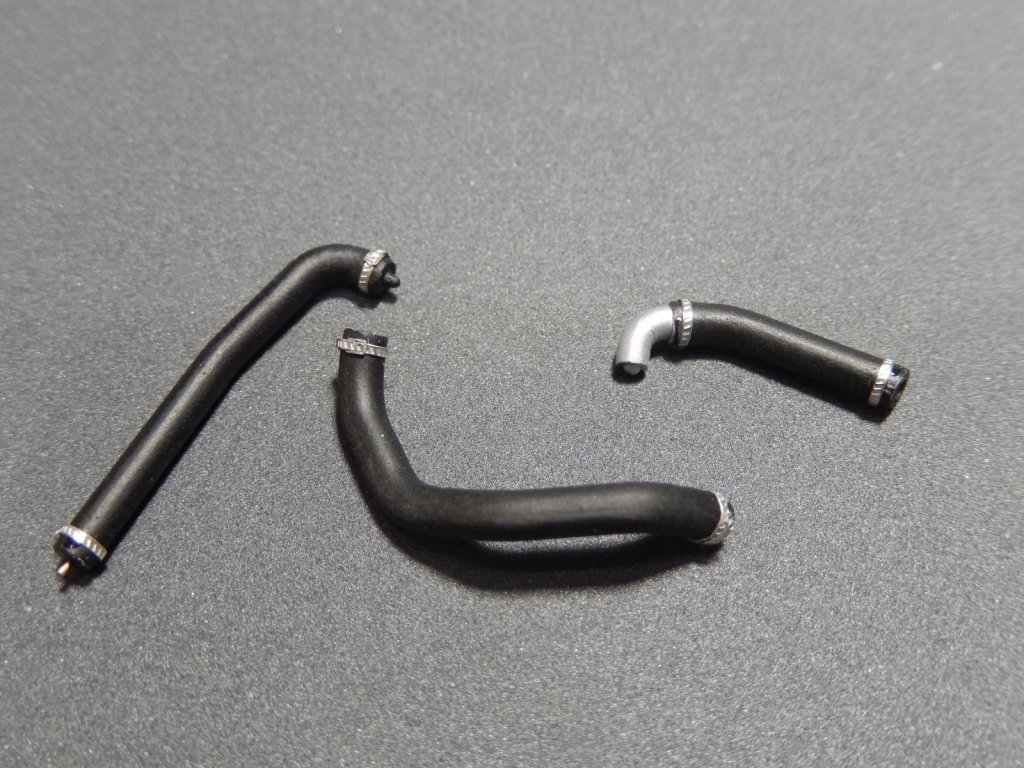

Оформил патрубки HDшными хомутами. кстати патрубок соединяющий оба радиатора взял тамиевский, HD-шный выглядит как бревно (фото в начале поста).



Сделал тепловые экраны. Нашел какой то нетканый материал, покрасил его в песочный и наклеил фольгу от КА немного ее помяв.

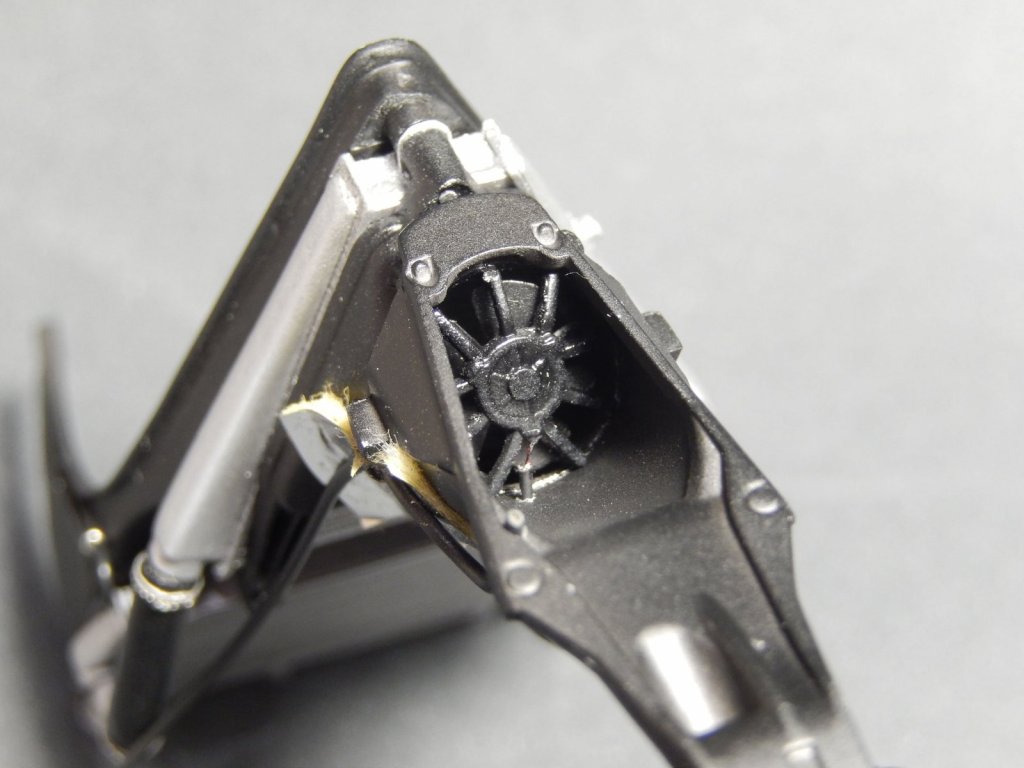

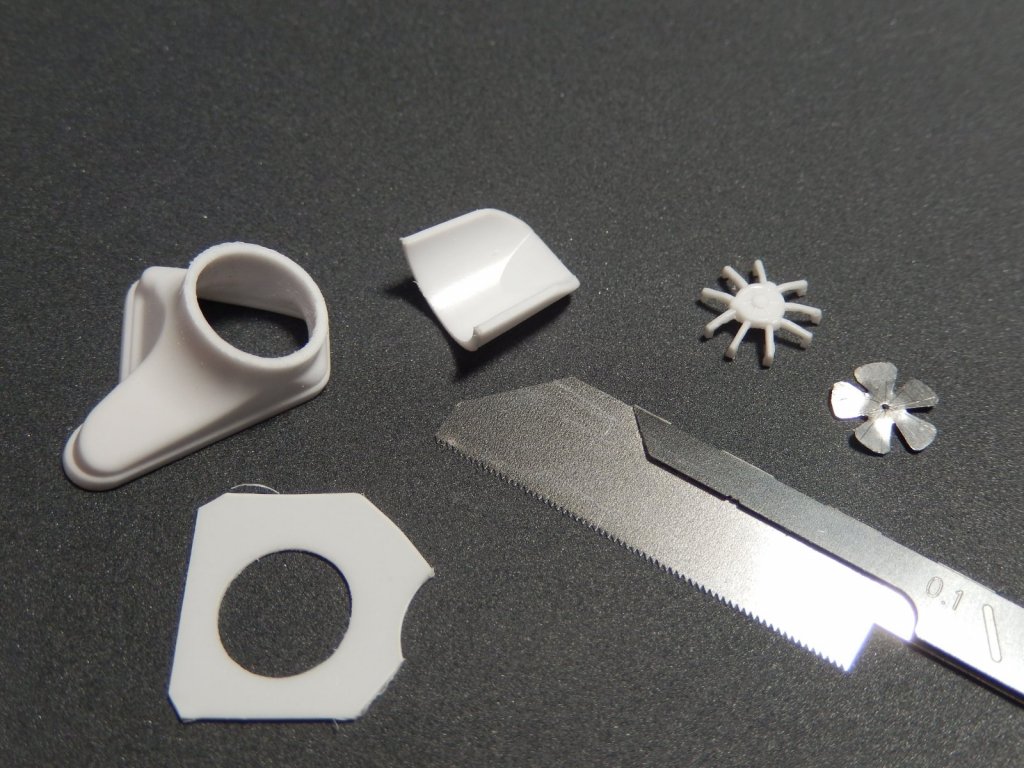

Подключил вентилятор (макро как то топорно смотрится, в живую получше)

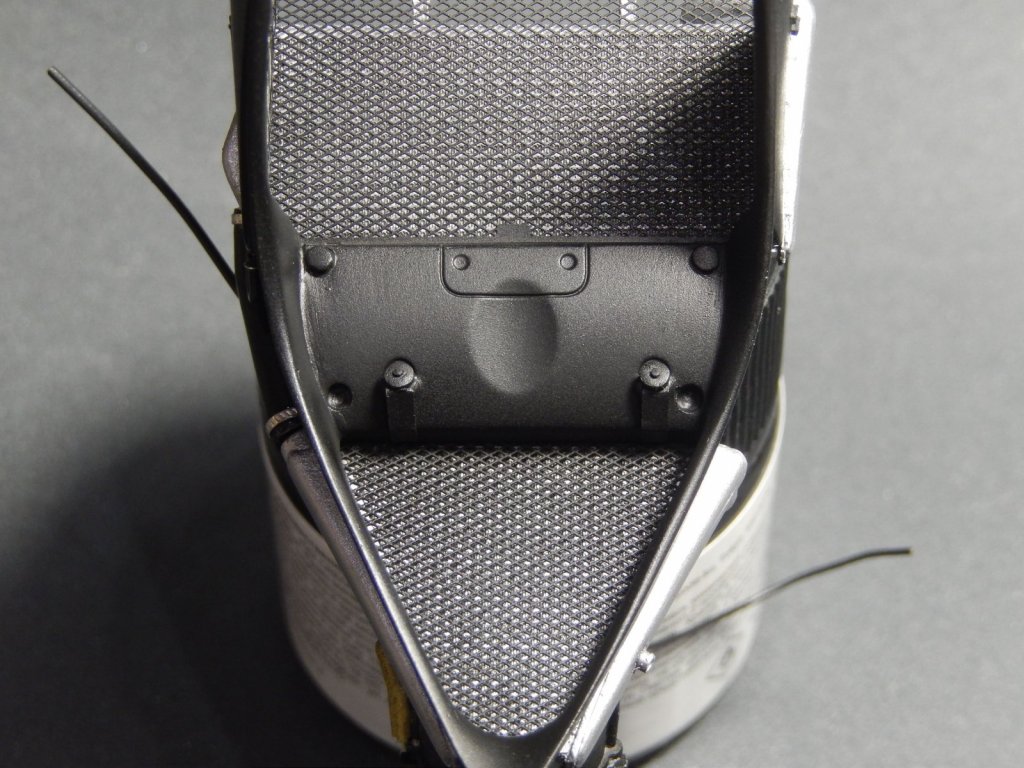

Сделал крепление нижней решетки радиатора

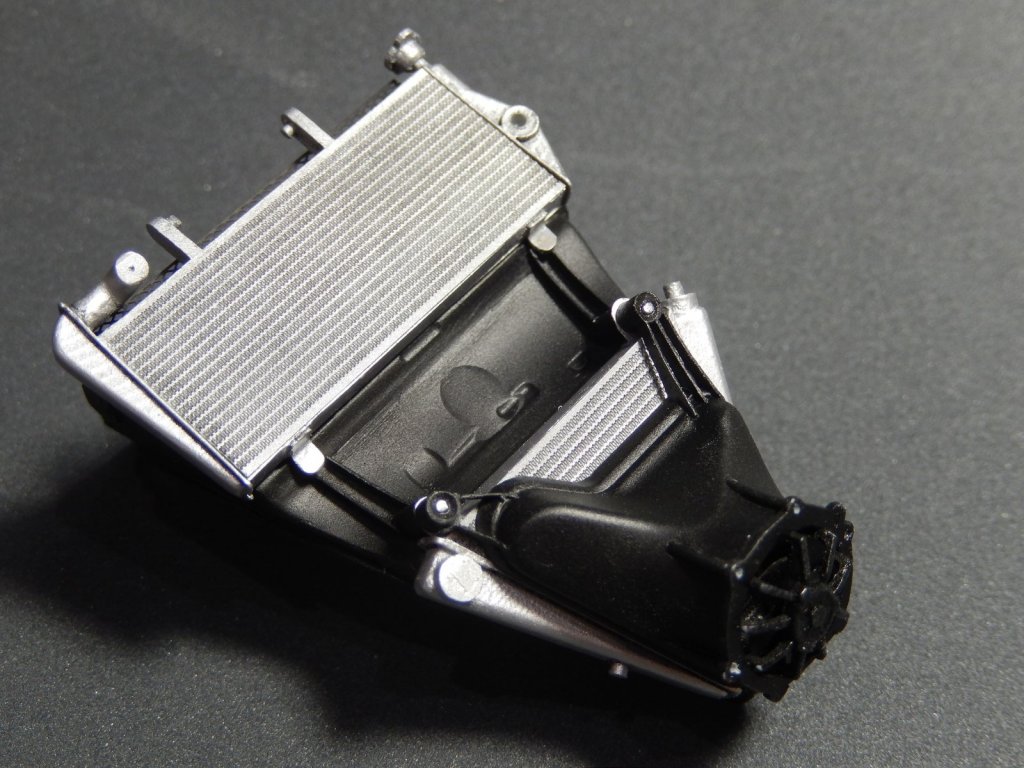

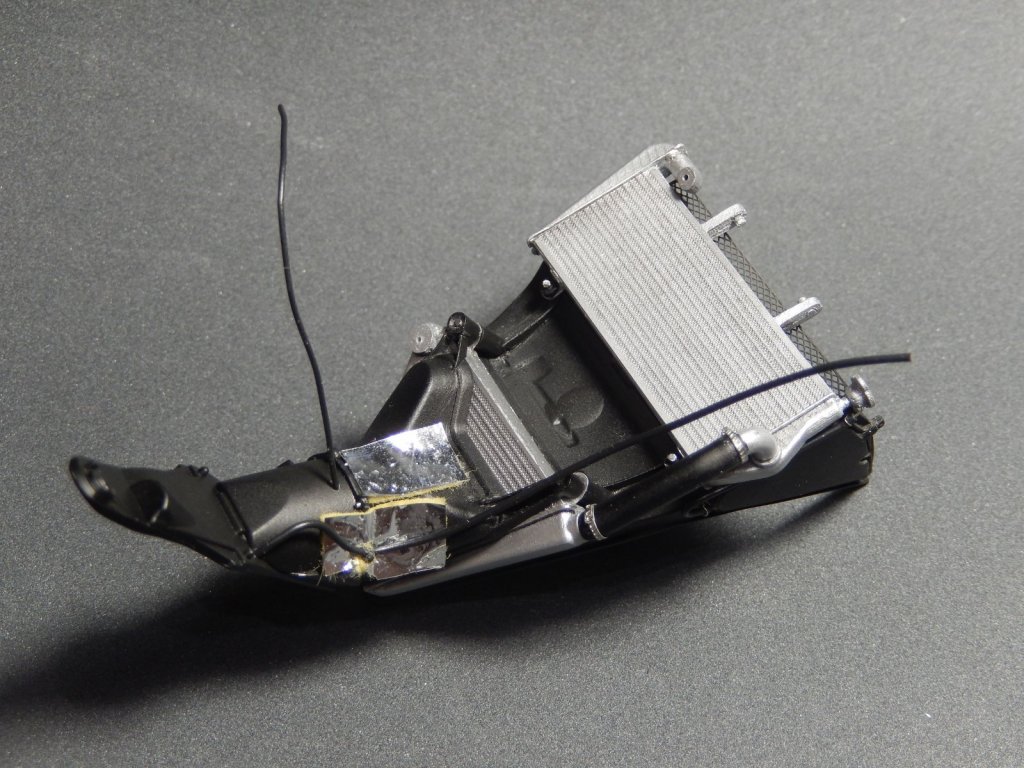

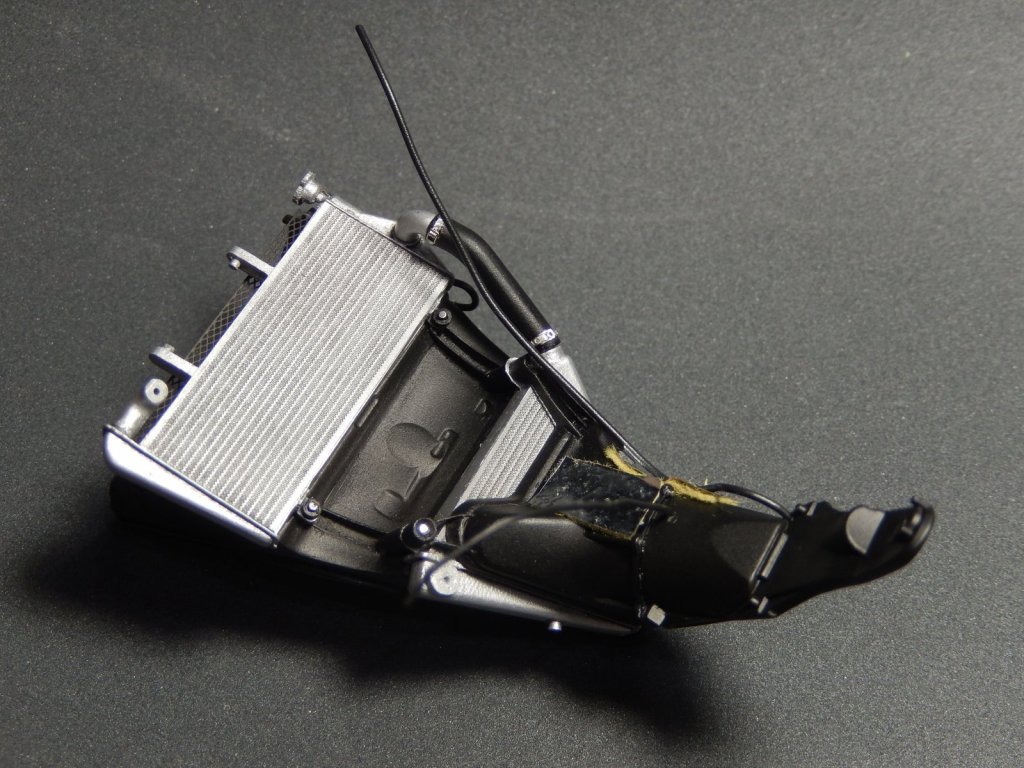

Пара общих фото проделанной работы.





[Николай_ 4600]

Контент — огонь! Здесь наши полномочия — всё, окончены. Снимаю шапку.

[PETERSON 9461]

Очень круто! Прямо кайфанул при просмотре. Респект!

[Николай_ 4600]

А я вот до этого момента наивно полагал, что если ты столько бабла отвалил за допы, то они должны по-определению украсить модель в пропорциональном эквиваленте, а оно эвон как оказывается. Сквозь это и удивлялся два раза, почему у меня-то ни хрена с ними не выходило, а оно эвон как оказывается.

[NikoFF 307]

Спасибо, друзья, за ваши отзывы! Именно они мотивируют меня на работу.



В 07.09.2023 в 15:11, Николай_ сказал:

а оно эвон как оказывается.

Бывает...



Результат вчерашнего и сегодняшнего дней.

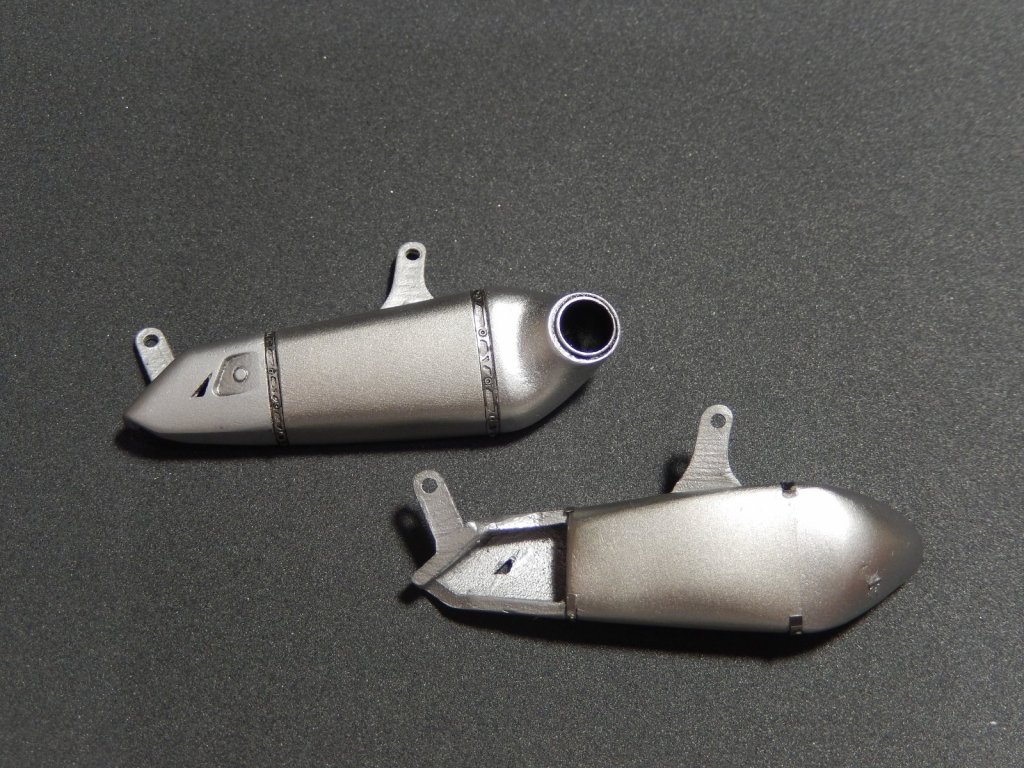

Замазал в смоляных глушителях полости со стороны двигателя, теперь они выглядят бочонками. Покрасил и наклеил травление.

Декаль Termignoni на банки клеить пока не стал.

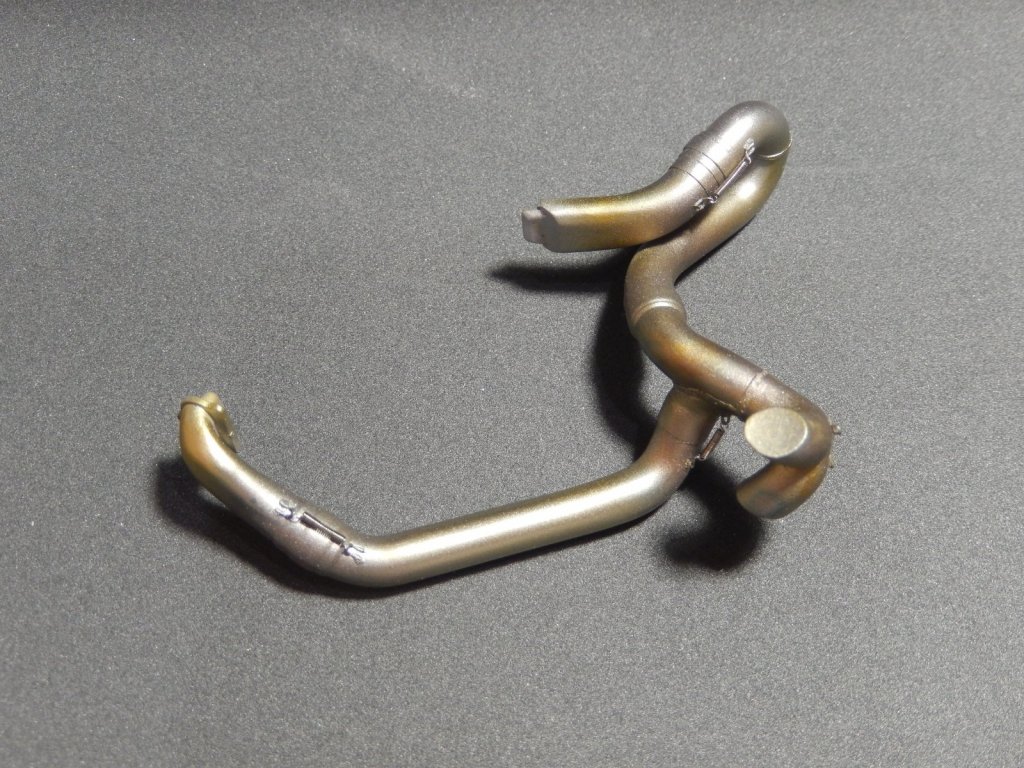

Выкрасил приемную трубу, Уменьшил длину пружинок HD.

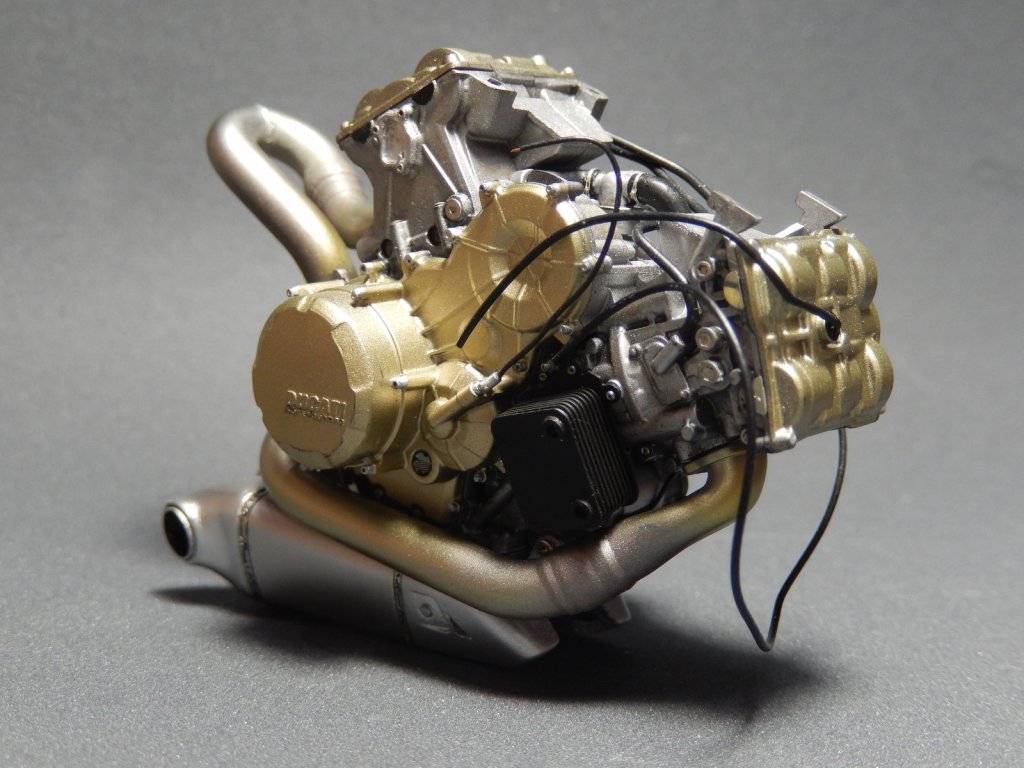

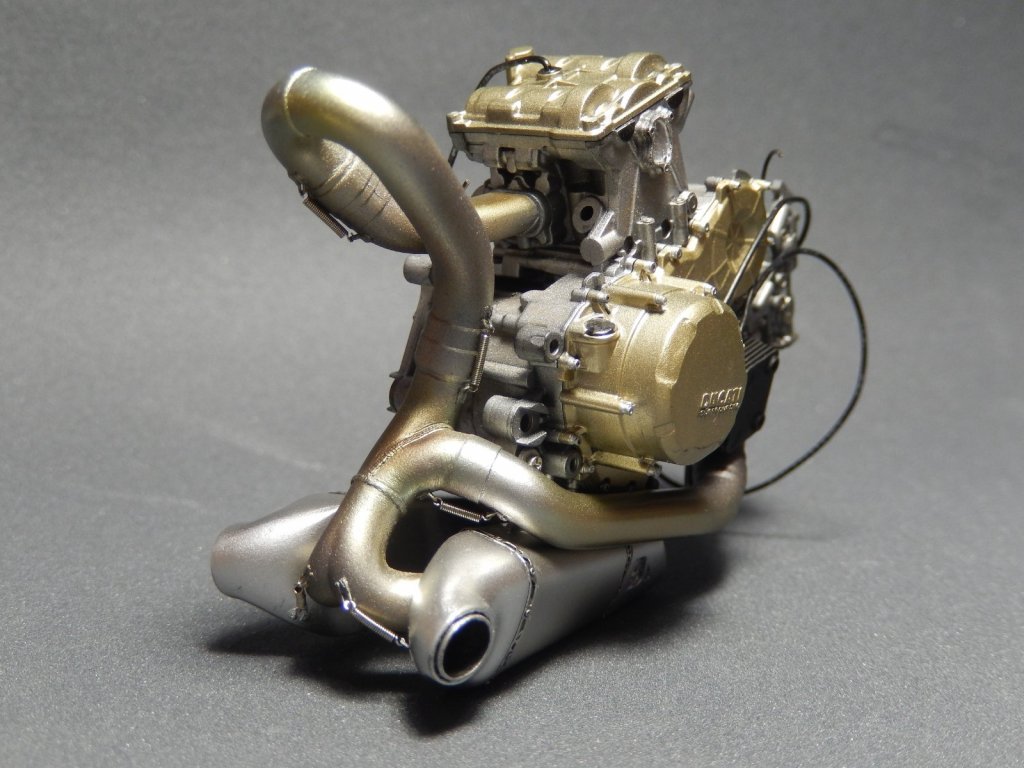

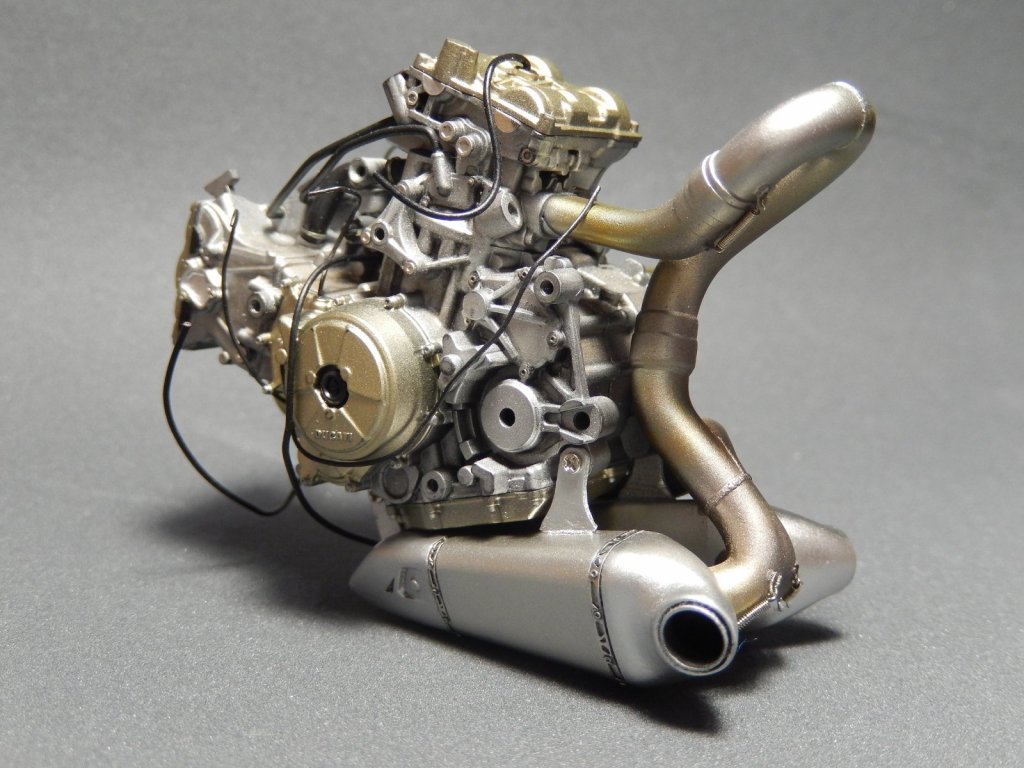

Установил все это дело на двигатель





Изменено 8 Sep 2023, 10:41:07 пользователем NikoFF

[NikoFF 307]

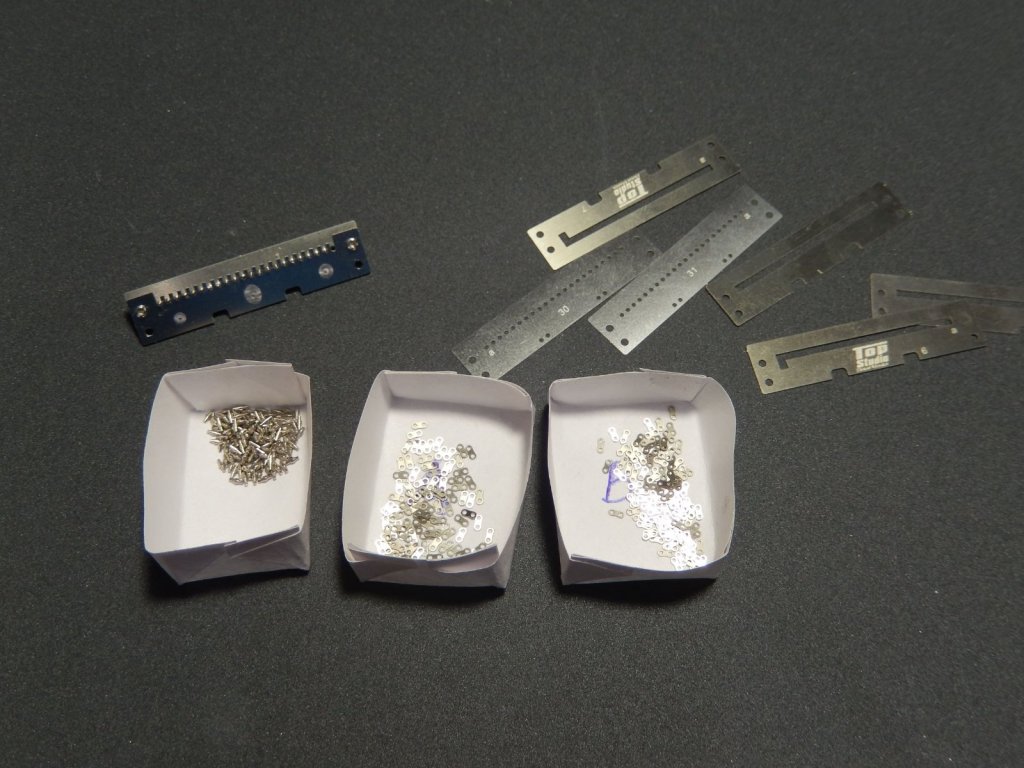

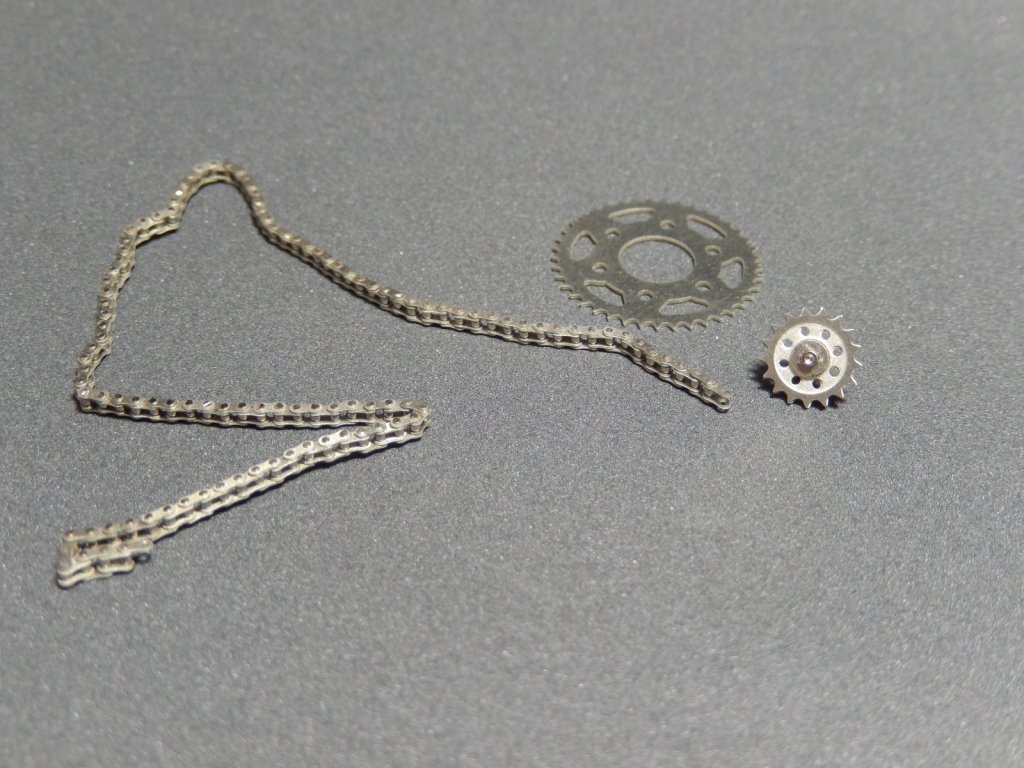

Добрался я таки до коробки с цепью от Top Studio...

Срезал звенья с платы фототравления и . Вот что мешало производителю сделать травление без поддержек? Например, как у HD. После среза, каждое звено имеет маленькую заусенку - пришлось стачивать.

При сборке, что бы звенья не убегали из этого проекта намазывал их кисточкой с клеем-карандашом разведенном водой. В принципе, про клей для бумаги написано в инструкции.

После того как весь бутерброд все элементы собраны воедино, все это фиксируется ударом молотка, чтобы сплющить выступающие пины.



Но на этом моменте, что то пошло не так... Хотя молоточек был миниатюрным и легким оснастку повело и собранные звенья заклинило в ней. Кое-как удалось их достать,  Зато эта часть получилась надежной.

Готовое изделие собирается из 5 таких частей.

Попробовал выправить пластины - безрезультатно, Пришлось на помощь звать еще один набор от Top Studio от какой то ямахи, Стапель у них оказался одинаковый.

Для остальных 4-х частей сменил тактику. Больше не шлепал молоточком по заготовке, а зажимал им заготовку, а сверху ударял другим молотком.

Боязнь повредить стапель сказалась на готовом результате не с лучшей стороны. Цепь местами стала разваливаться, приходилось снова помещать ее обратно и повторять процедуру повторно. Намучился...

Спасибо производителю, на случай если руки из жо..,всех деталей дает сильно с запасом, как раз для моего случая.

Ну что ж, "Опыт сын ошибок трудных и гений парадоксов друг".



Сейчас, страшно ее в руки брать. Проще было собрать цепь из комплекта HD, результат был бы ровнее. Зато гнеЦЦа как хочешь.

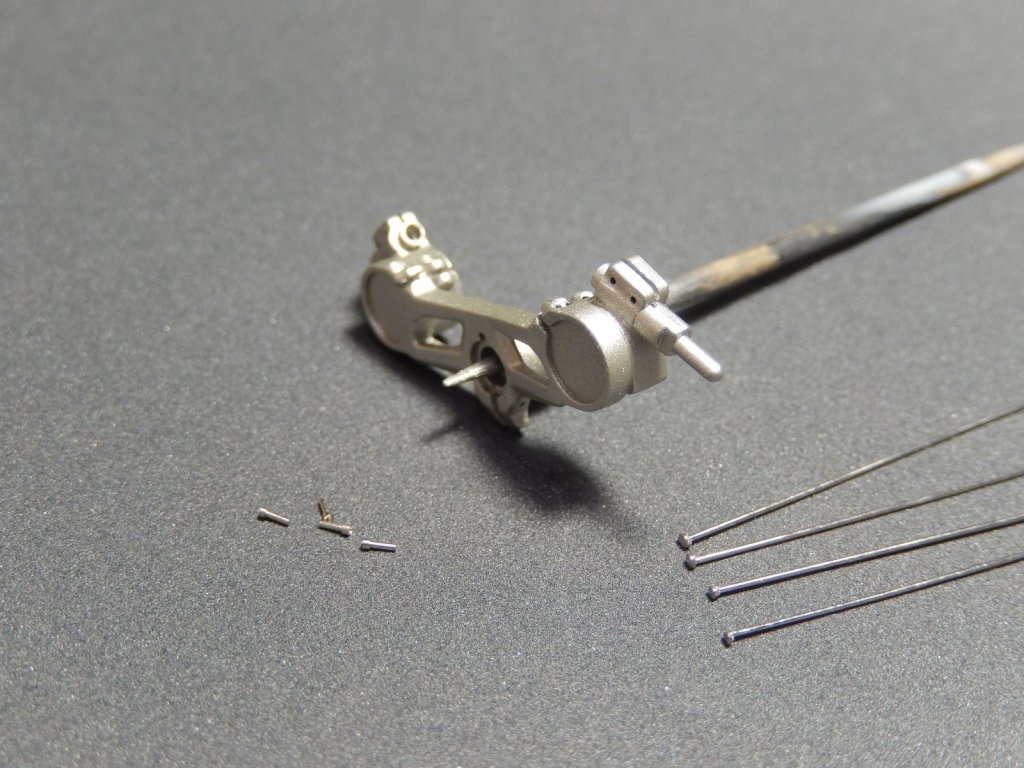

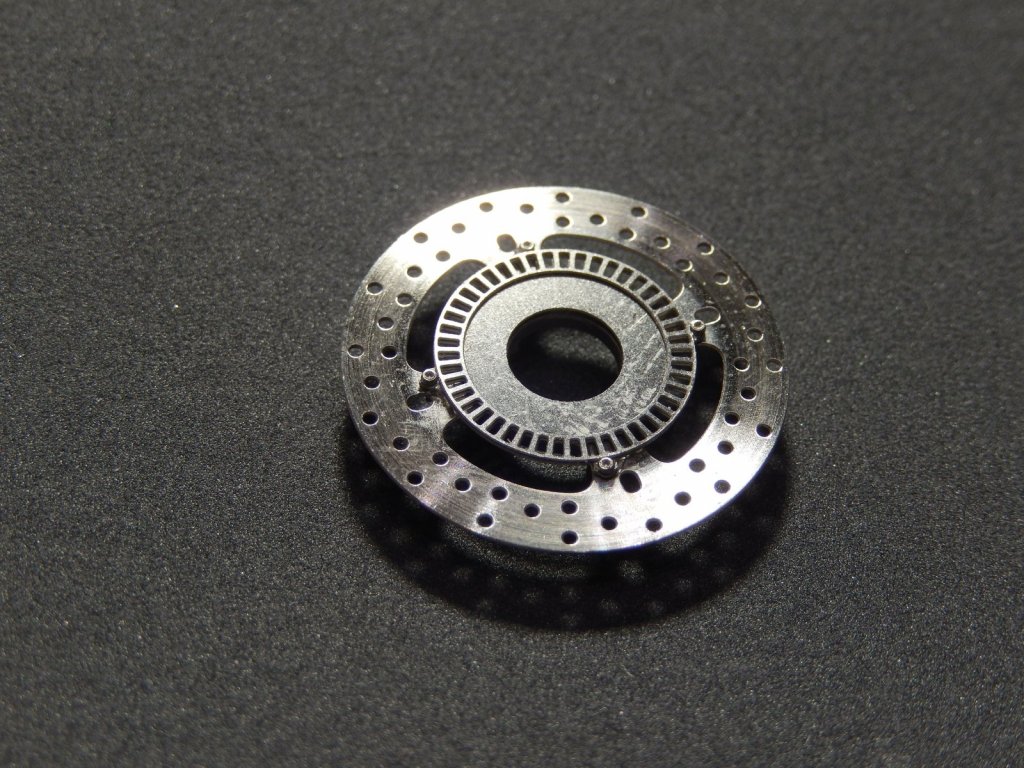

Собрал заднюю тормозилку



Вот думаю, куснуть с этой стороны пеньки от заклепок или так оставить?

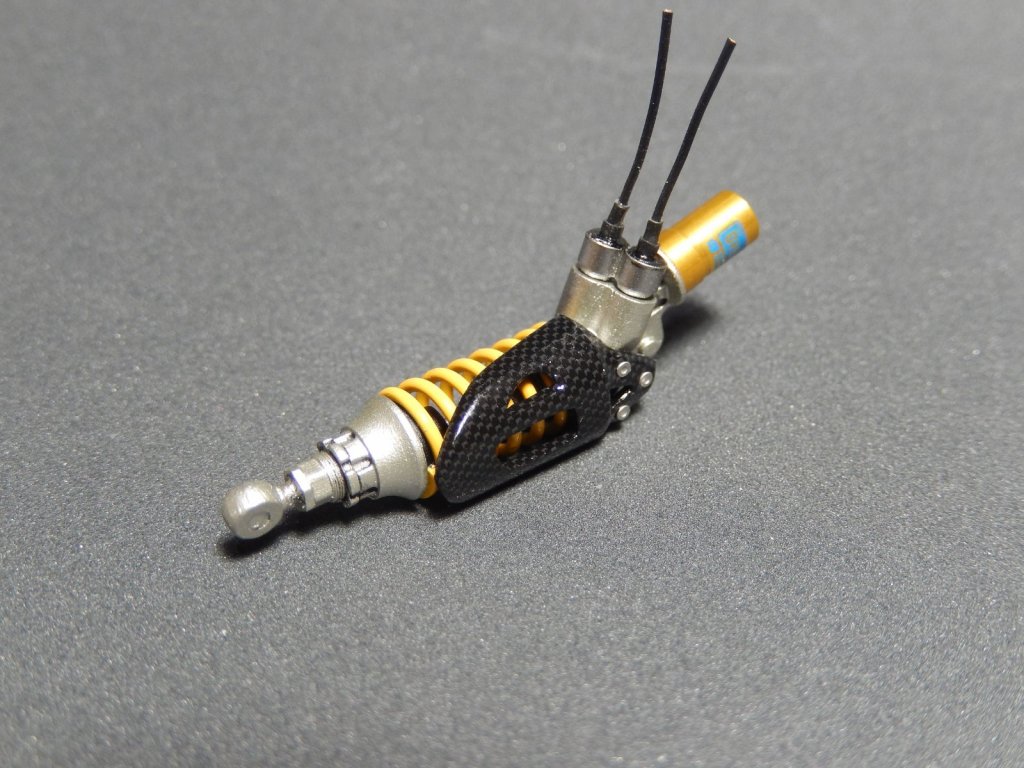

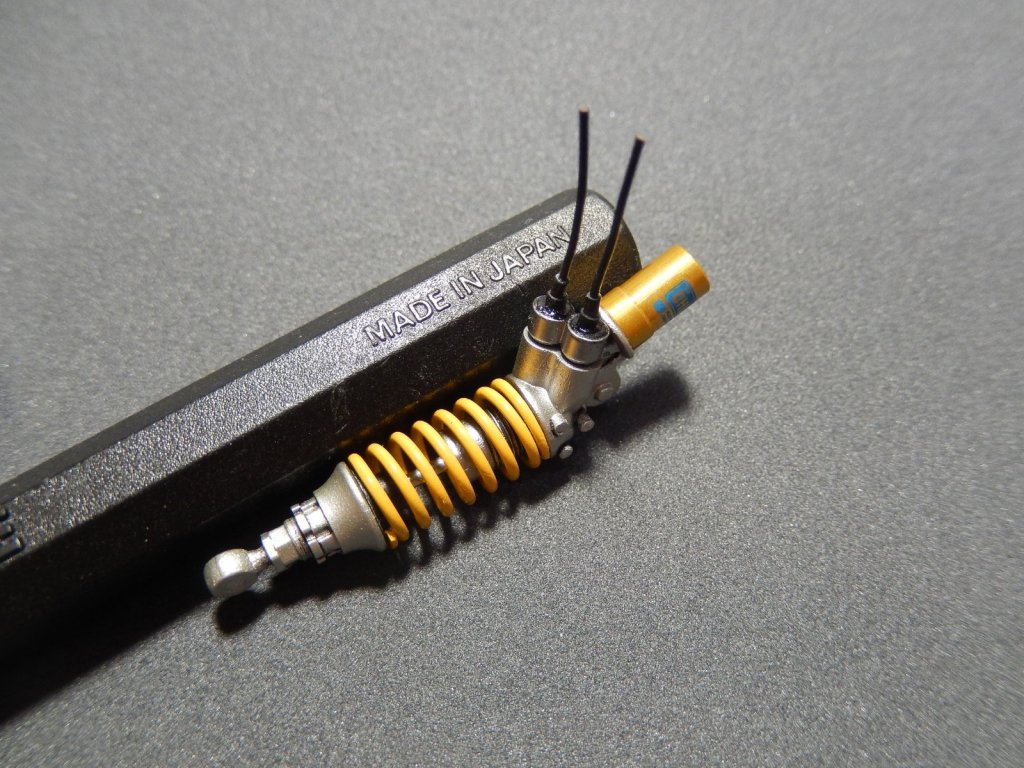

Добрался до амортизатора.

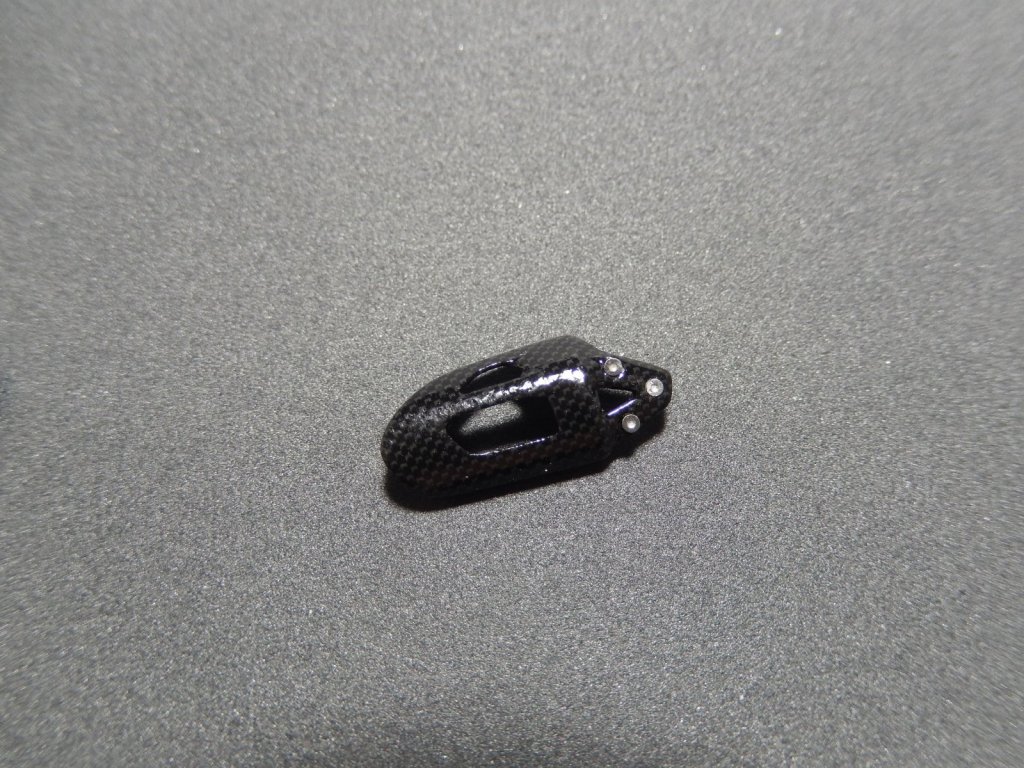

Закарбонил защитный кожух, покрыл GX100 и приклеил имитацию болтов от HD.



Собрал тело амортизатора. Пружину использовал HD-шную, она толще и больше похожа на прототип, единственное подточил у нее торцы, чтобы она более реально легла в посадочные места.



Расширительный баллон из комплекта передней вилки от Тамии.

Добавил трубочки, наконечники - это бутерброд из нескольких виниловых трубок.

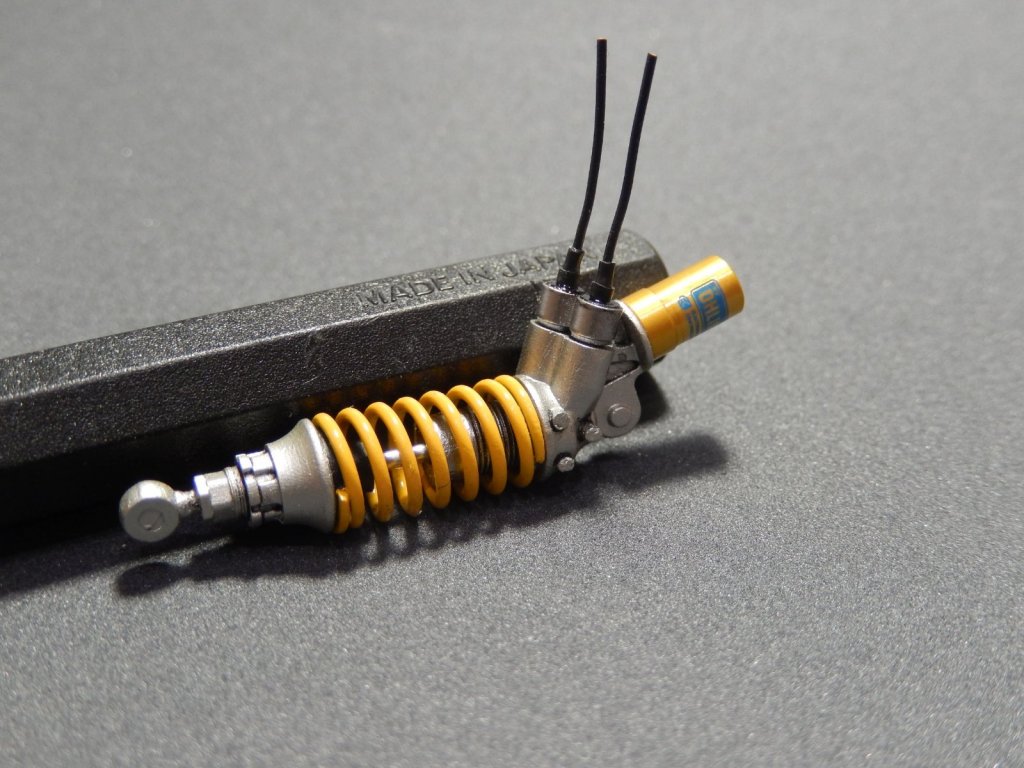

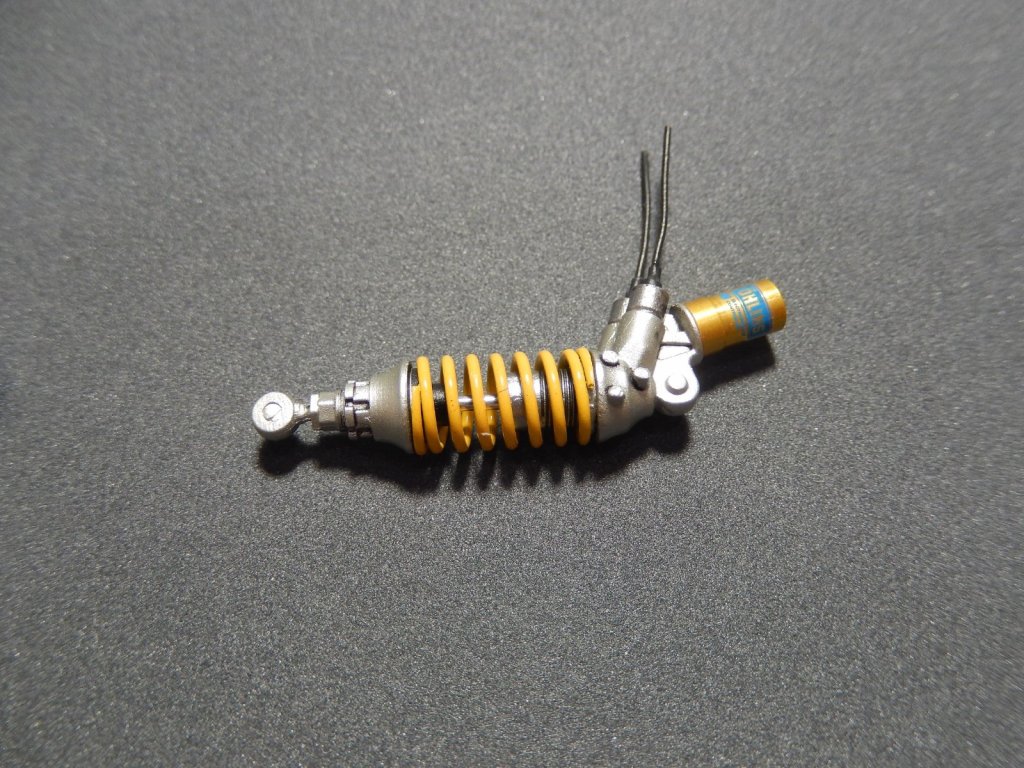

Готовый результат.





[NikoFF 307]

Тут уже новый конкурс начался, а я все старый закончить не могу.



Опять несколько скучных фото процесса.

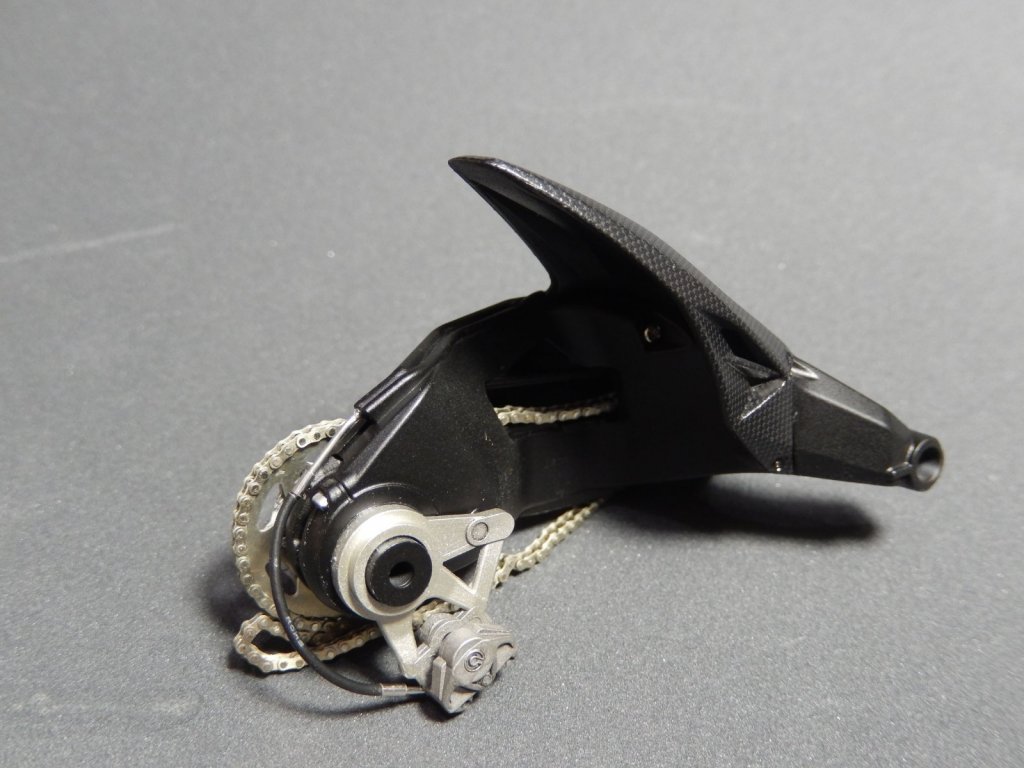

Задний маятник.

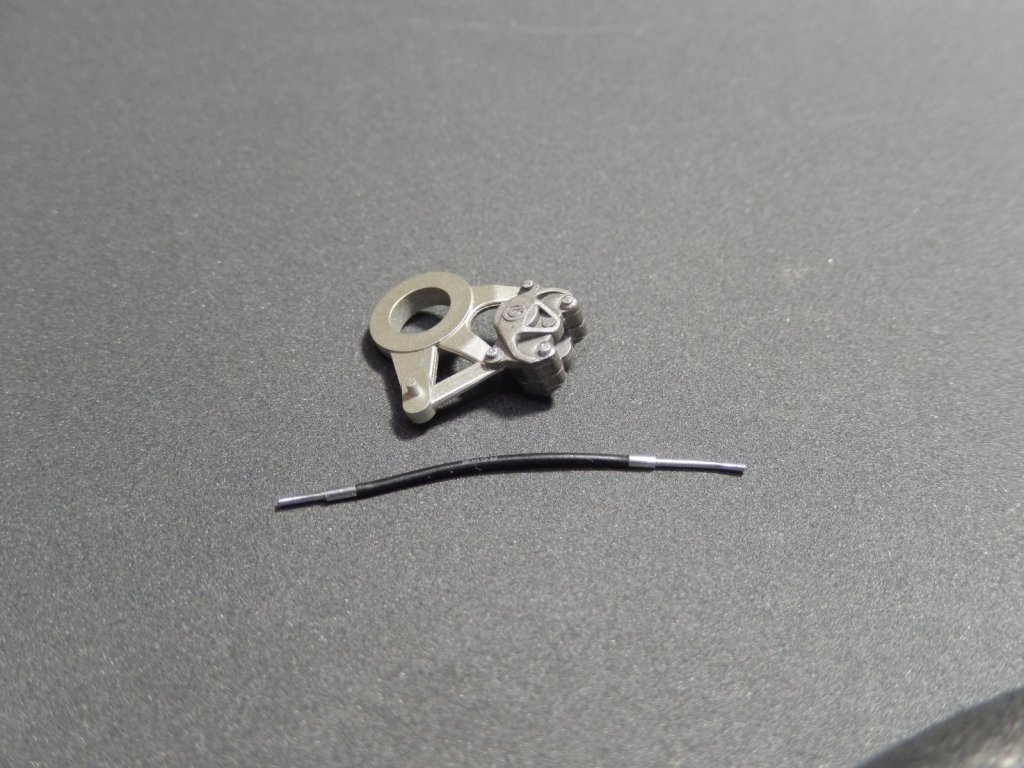

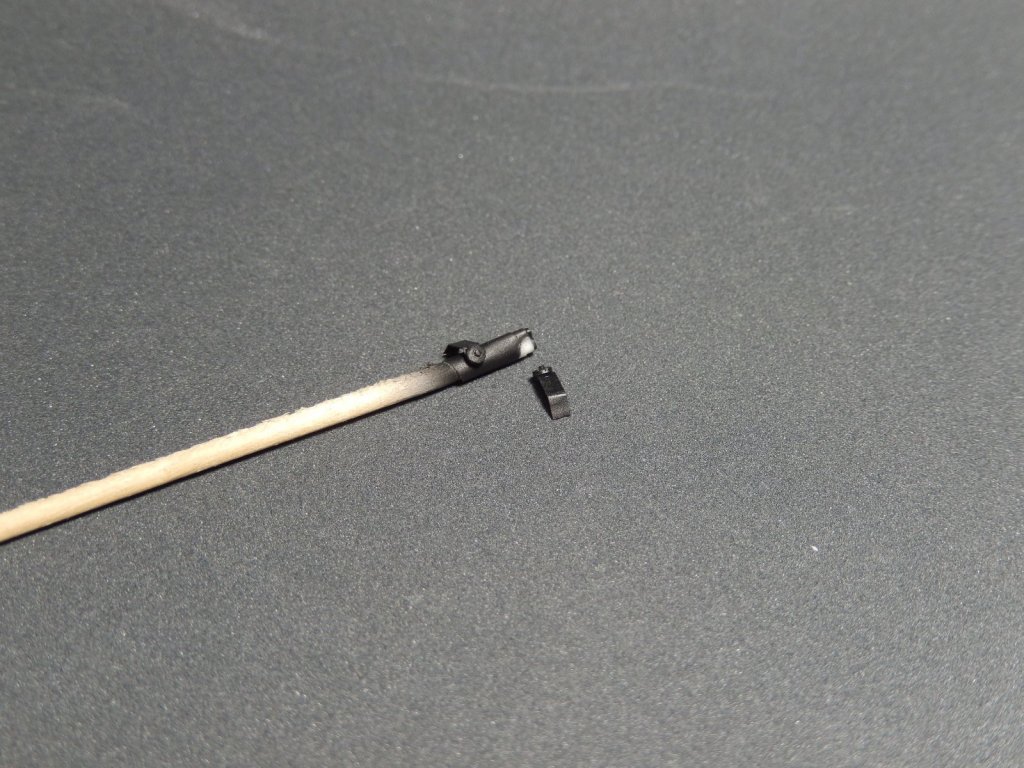

Изготовил тормозной шланг

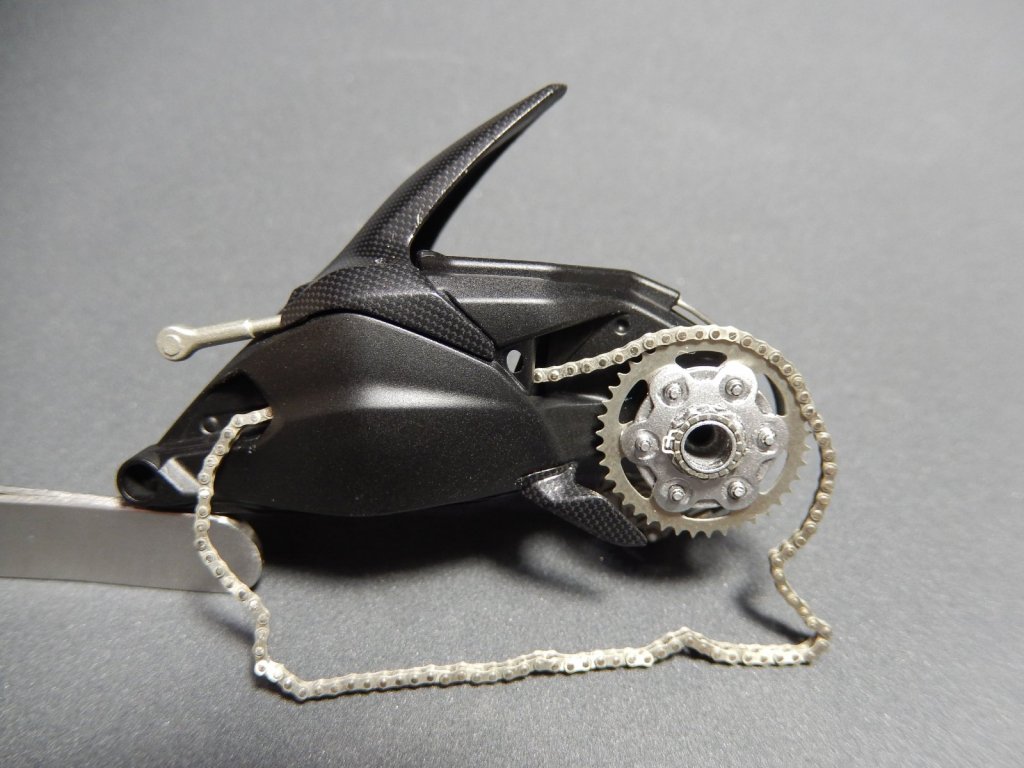

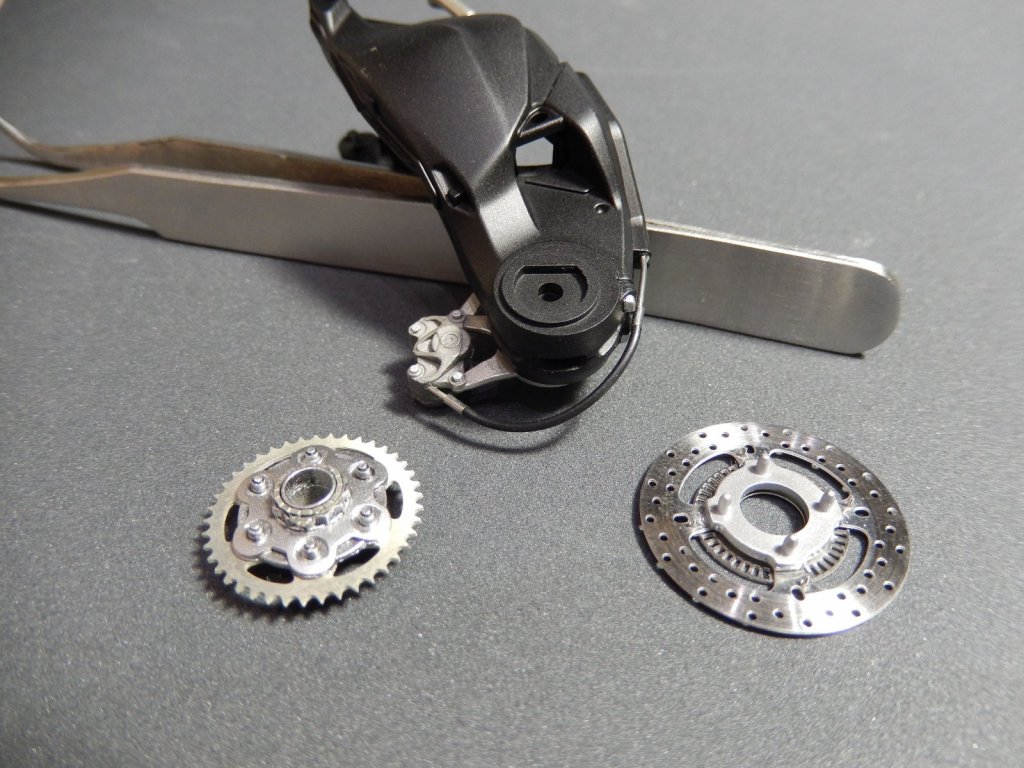

Собрал заднюю звездочку Top Studio и тормозилку хобби дизайн.



Закольцевал цепь.

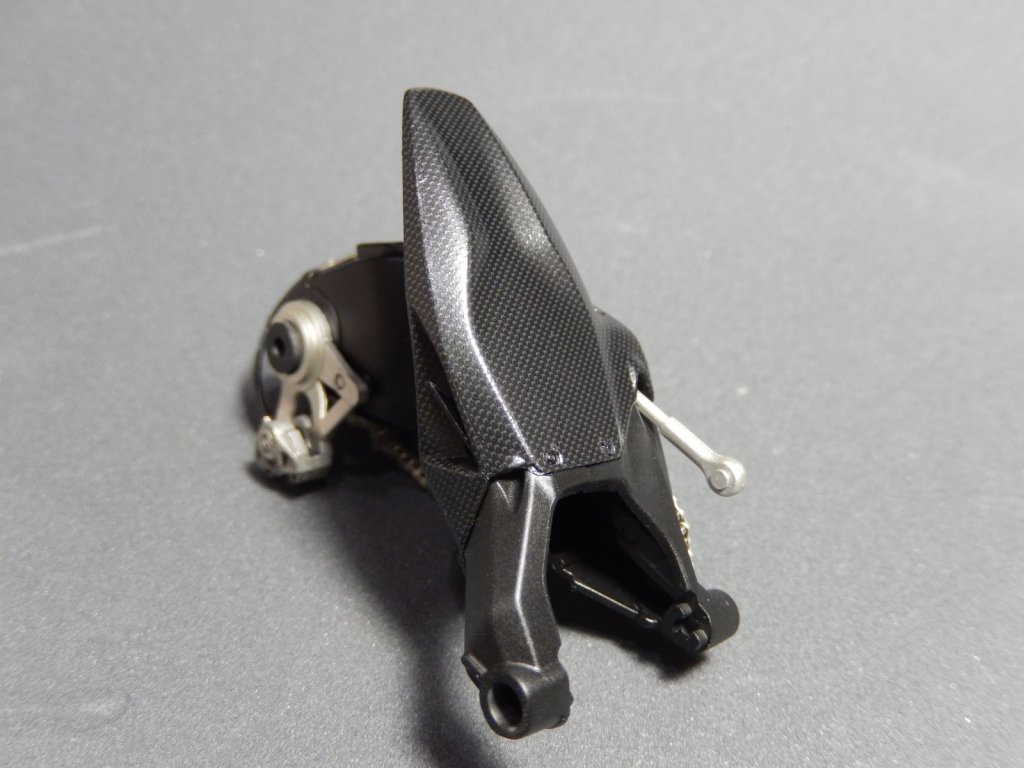

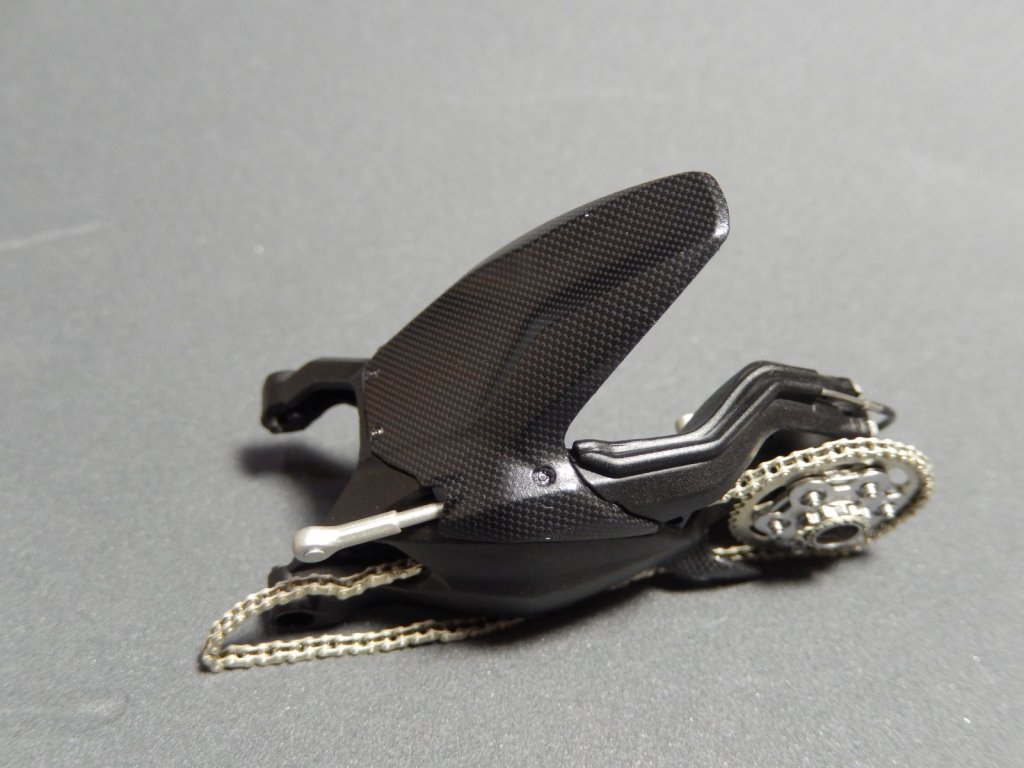

Натянул тамиевский карбон на крыло и на всякую мелочь. Мелочь обтянулась хорошо, а вот с крылом пришлось повозиться, очень сложная форма.

Получилось, если можно так сказать, только со второго раза. Впервые использовал фен для приваривания декали. Честно говоря, я думал от температуры декаль будет вести себя как термоусадка, наивный сибирский мальчик. Может не так разглаживал или не в ту сторону дул, итоге так и не удалось победить складку.





До нанесения декалей на крыло высверлил пеньки имитацию болтов, После, вклеил имитацию из набора Хобби дизайн, покрасив черным перманентным маркером.

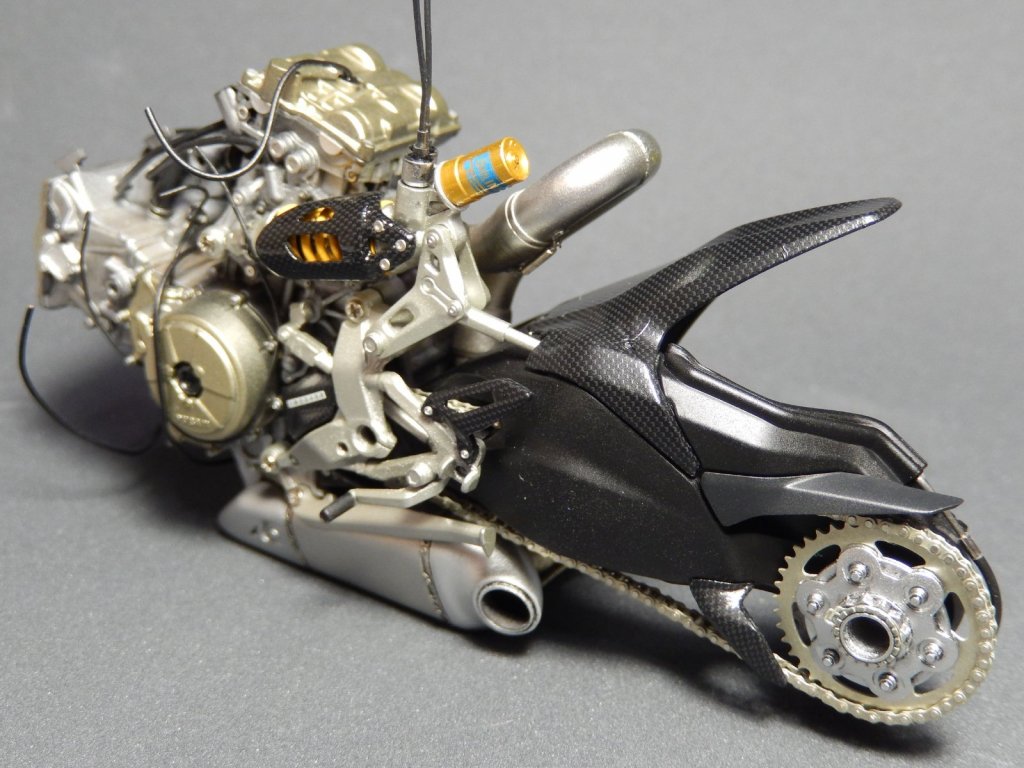

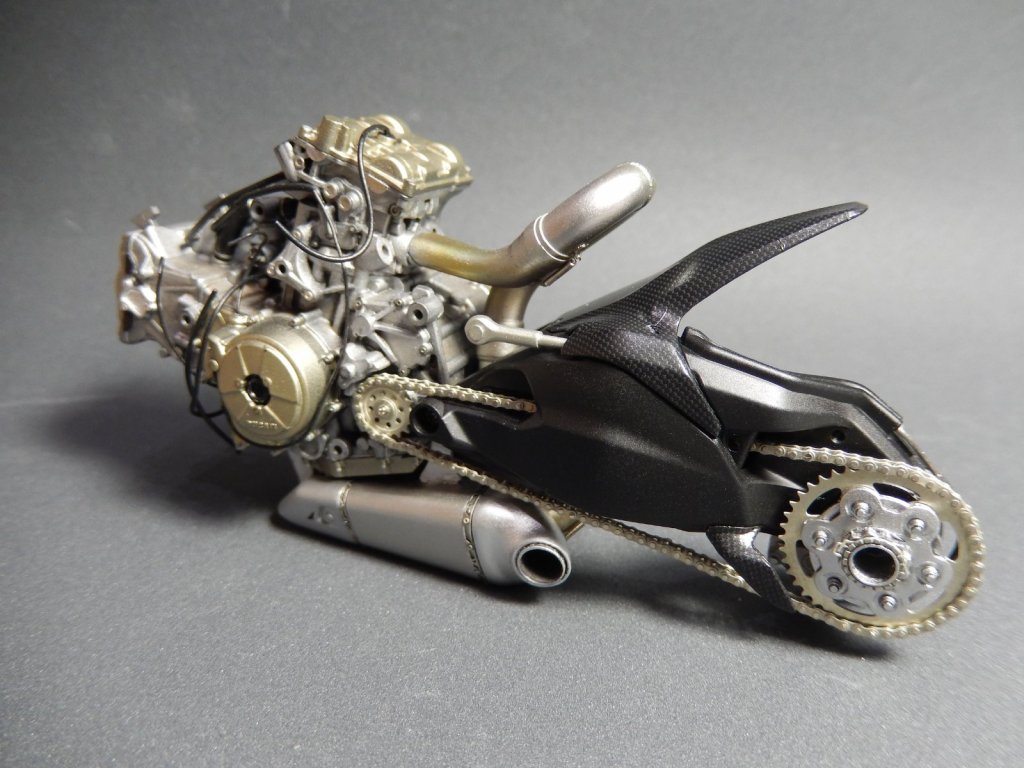

Далее прикрутил это чудо к другому чуду.

Натянул цепь, установил звездочку на двигатель.

Формально цепь рабочая, маленькая звездочка находится на цилиндре и вращается на нем. Сам цилиндр плотно вставлен в двигатель без клея.

А вот у задней звездочки напрочь отсутствует связь с колесом, она тупо приклеена к маятнику и не вращается.

Можно было конечно заморочиться и сделать ее рабочей, но на полке этого видно не будет

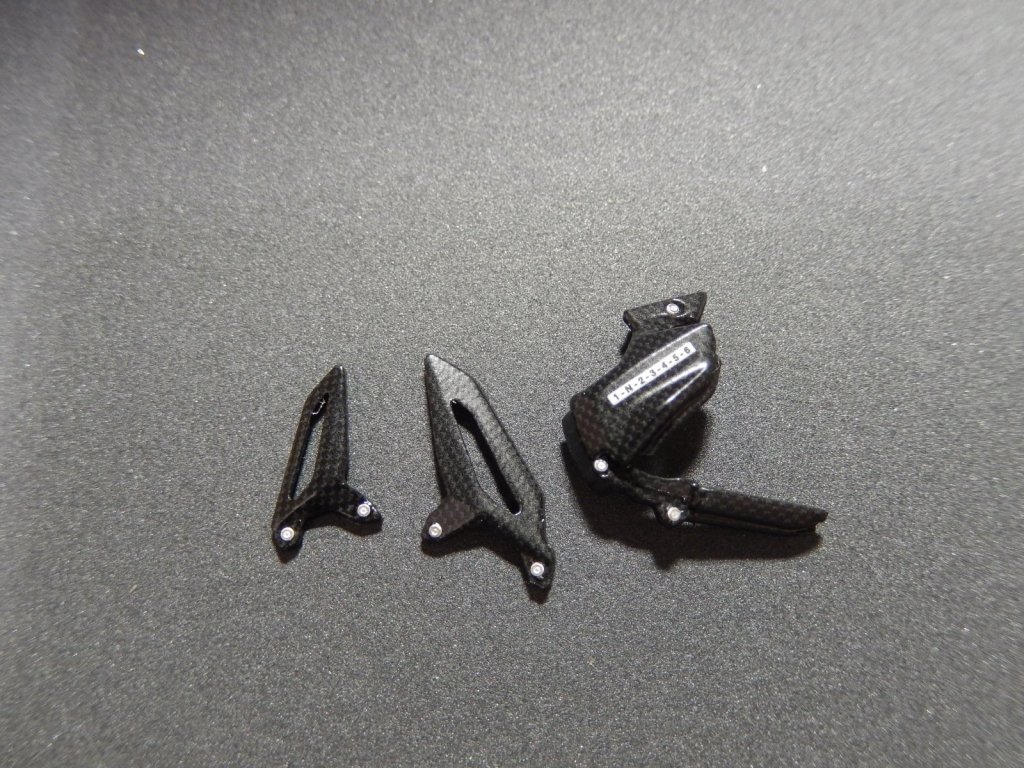

Вот еще одна порция мелочёвки. Защиту пришлось срезать основной детали.

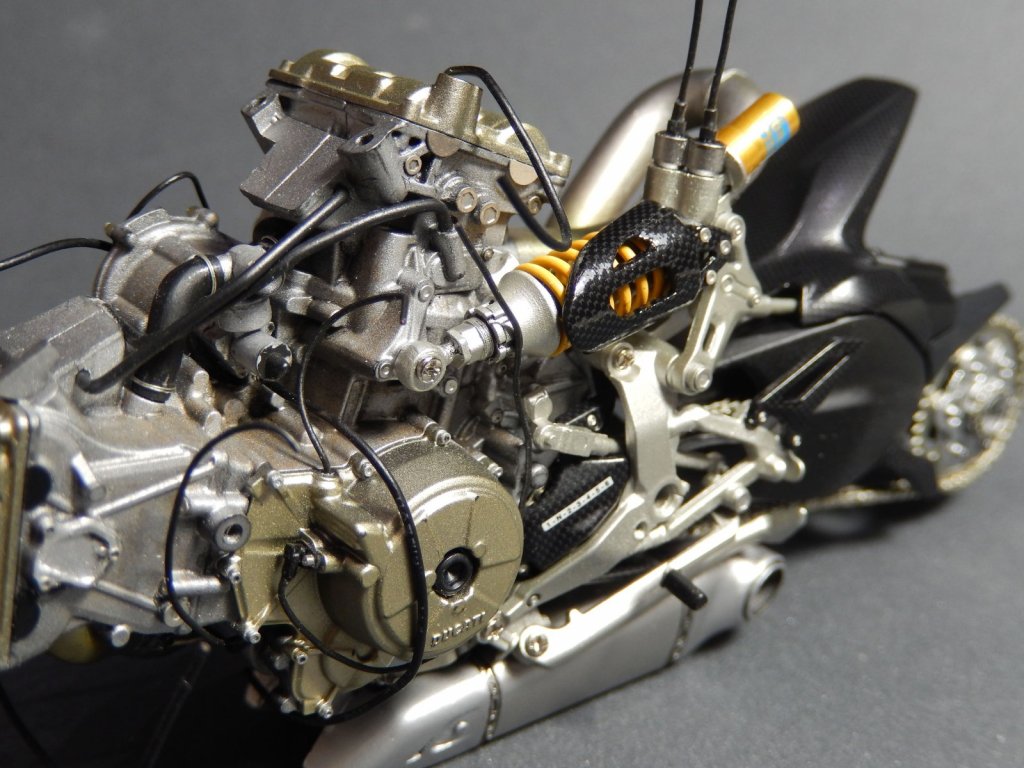

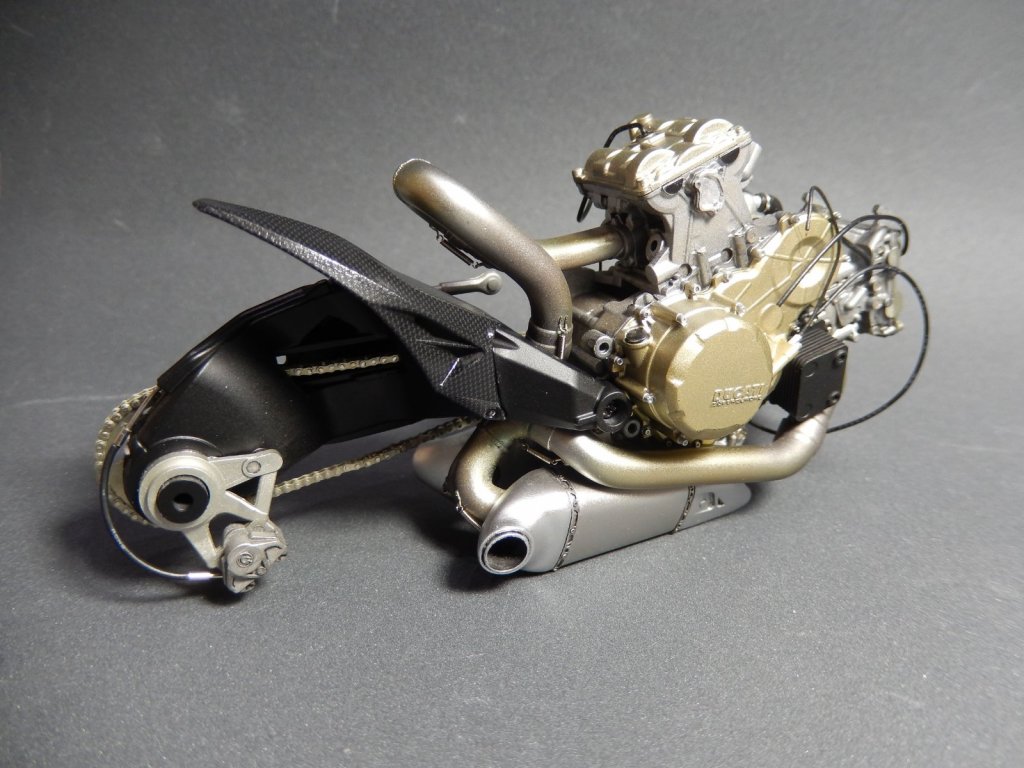

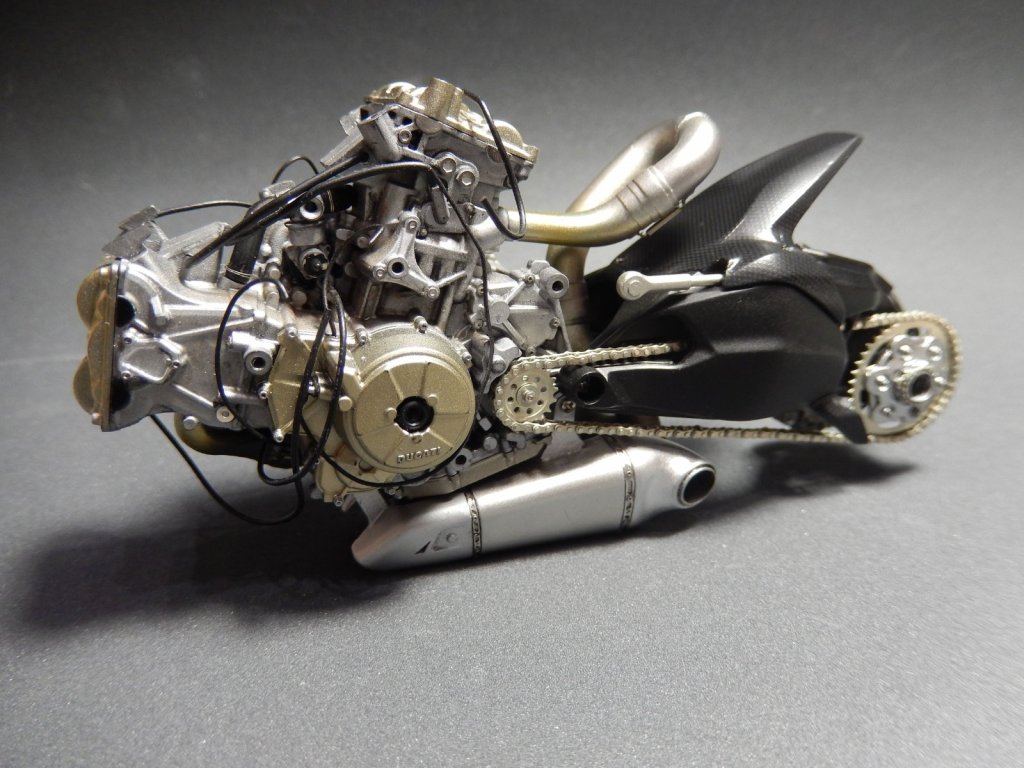

Прикрутил еще несколько деталей к этой композиции









Работа не стоит на месте. Пытаюсь довести смысловые кусочки до логического завершения, а потом выкладывать.

Скоро будет еще обновление.

[Николай_ 4600]

Богато! А декали, они все строптивые твари, я их ненавижу! Одни скукоживаются под горячим воздухом, другие просто смеются тебе в лицо и ничего не происходит, одни от жижи расползаются на всю комнату, потом рвутся, другие просто смеются тебе в лицо и ничего не происходит. Испытание на титанизм и нервенную каменность лица.

[NikoFF 307]

Согласен, все они разные и по разному себя ведут от химии и от физического воздействия.

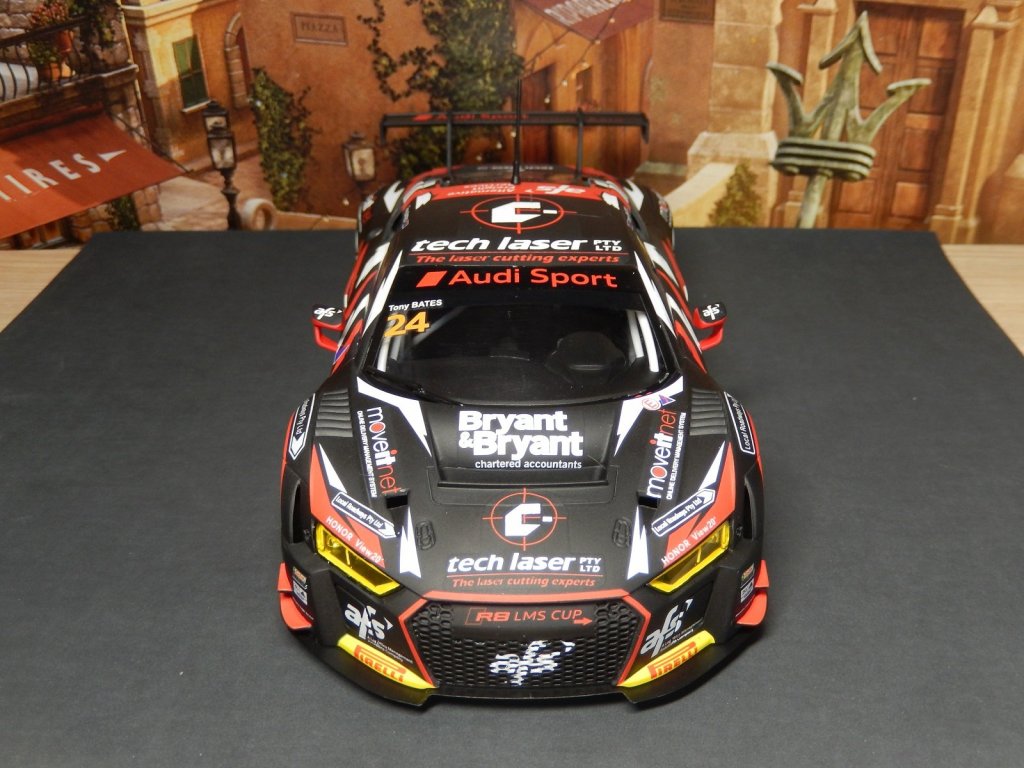

Не так давно собирал это чудо, неделю клеил. И что примечательно, ни один дракон, бубен декаль не пострадала.









[Николай_ 4600]

Свезло! Я, скорее всего, дозрею и когда-нибудь заеду в местный лабаз, куплю пофиг какую удекаленную автогонку и втихаря под кроватью задекалю ее из огнемета с ноги нах!!! Чтобы уж точно убедиться )))

[Феофан 507]

Блин, я думал, гоночные мотики собирают ленивые, чтобы отмазаться от спиц и хрома (и как выяснилось, карбюраторов) А тут вон скока всего наворотить можно!

Браво, коллега!

Изменено 19 Oct 2023, 06:54:18 пользователем Феофан

[NikoFF 307]

Привет, друзья!

Снова небольшое обновление.



Процесс плавно перешел на рулевое управление.

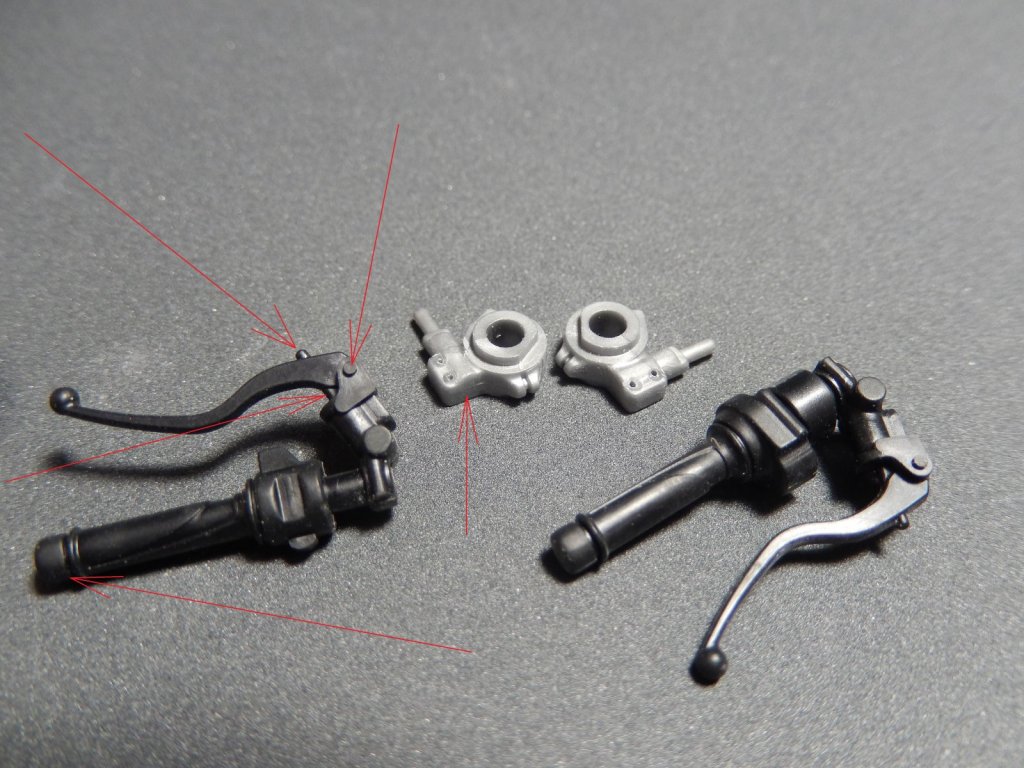

Как все было, изменение показал стрелочками.

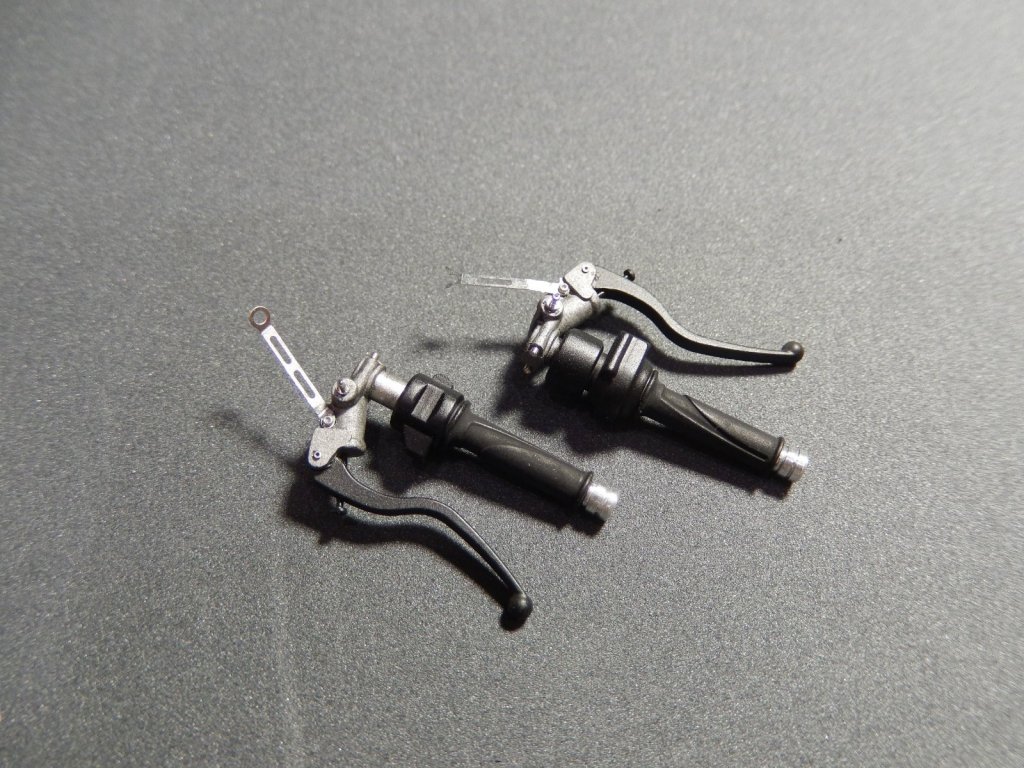

На ручках убрал имитацию гидравлического штока, ось ручки тормоза/сцепления, срезал наконечники.

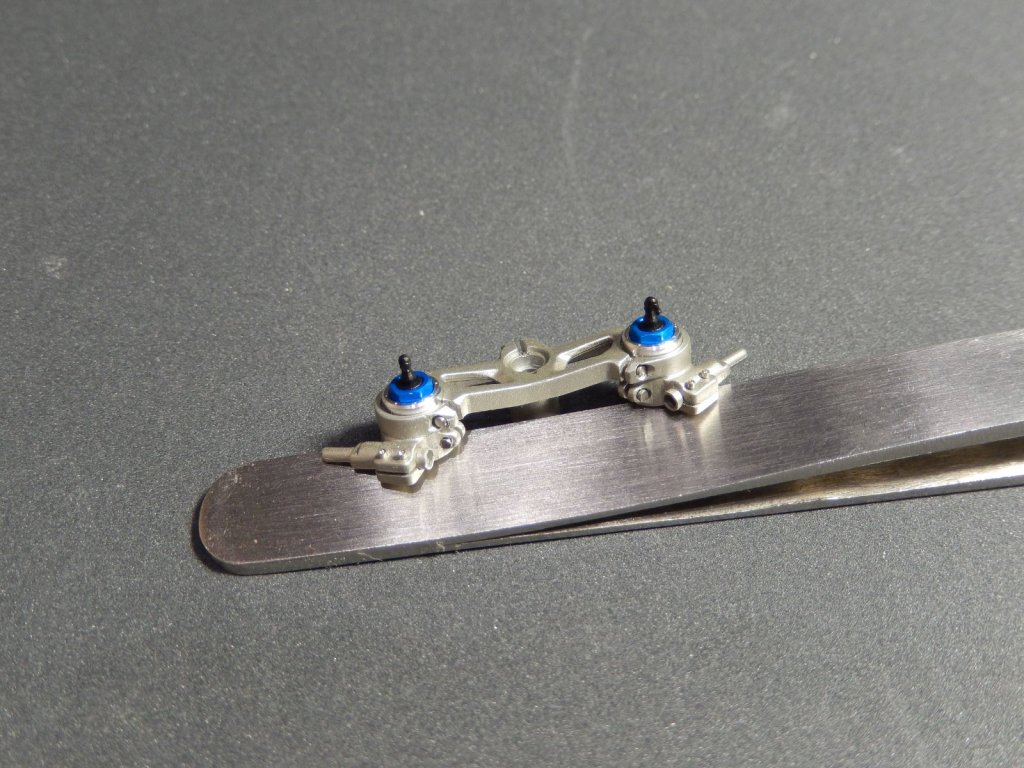

Из алюминиевого прутка на бормашинке выточил вот такую гантельку.

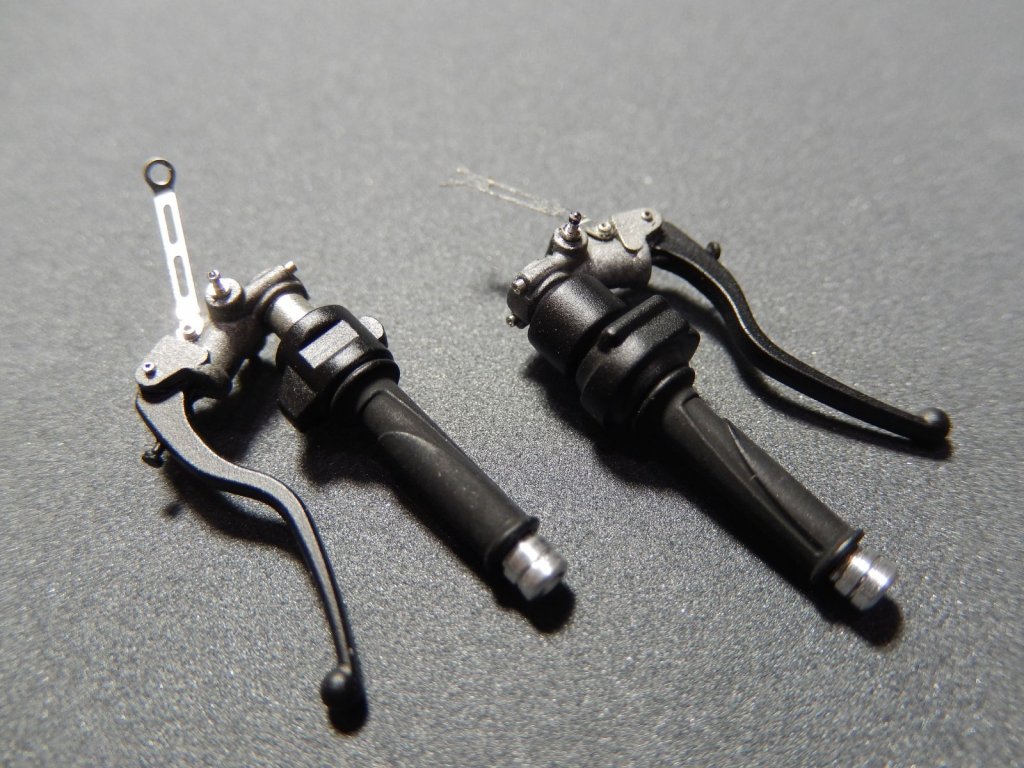

Покрасил и собрал воедино.

Хоть наконечники есть в наборе от Top Studio, не стал его вскрывать, сделал свои (фото выше). Ось рычагов сделал из стальной трубки Hobby Design 0.5мм. Шток гидравлических цилиндров - булавка для насекомых. Ниппель Top Studio от 24го масштаба. Имитация болтов Top Studio 0.6мм. Фототравление и заклепка, которая его держит из набора Hobby Design.



Если нужно покрупнее...

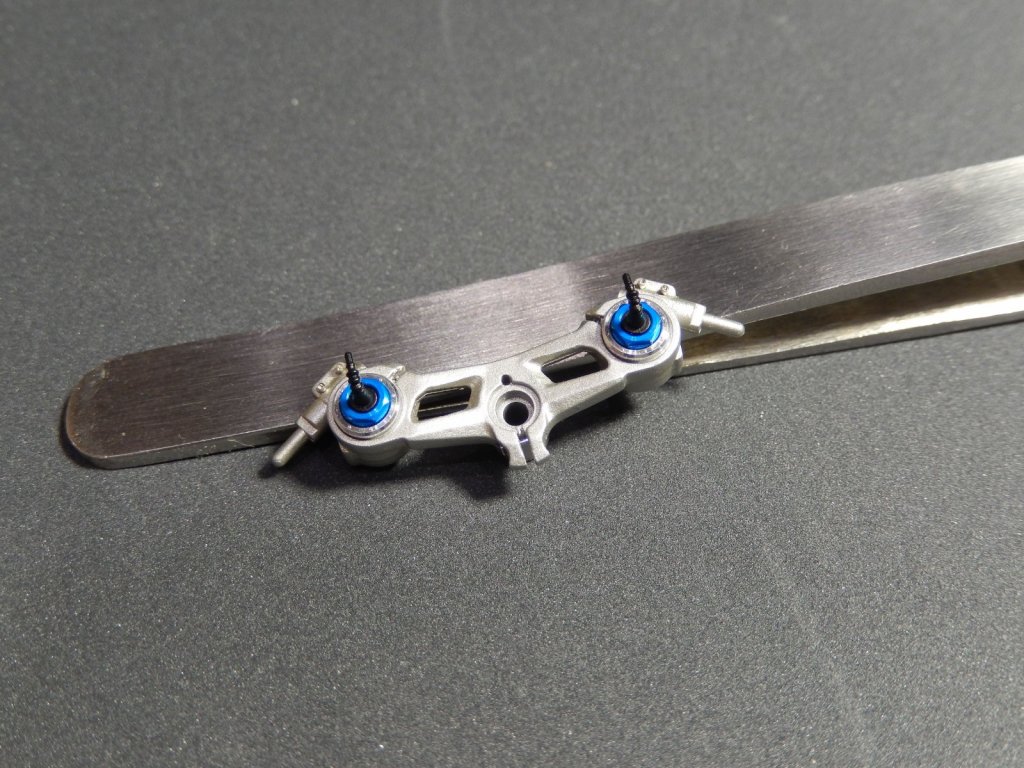

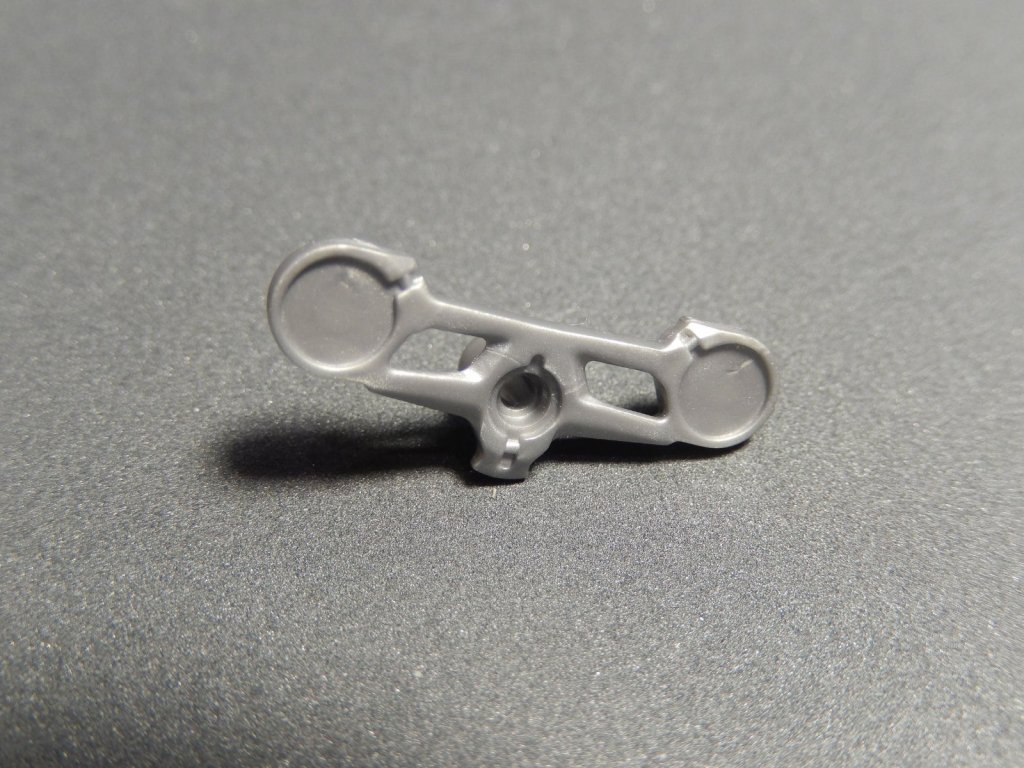

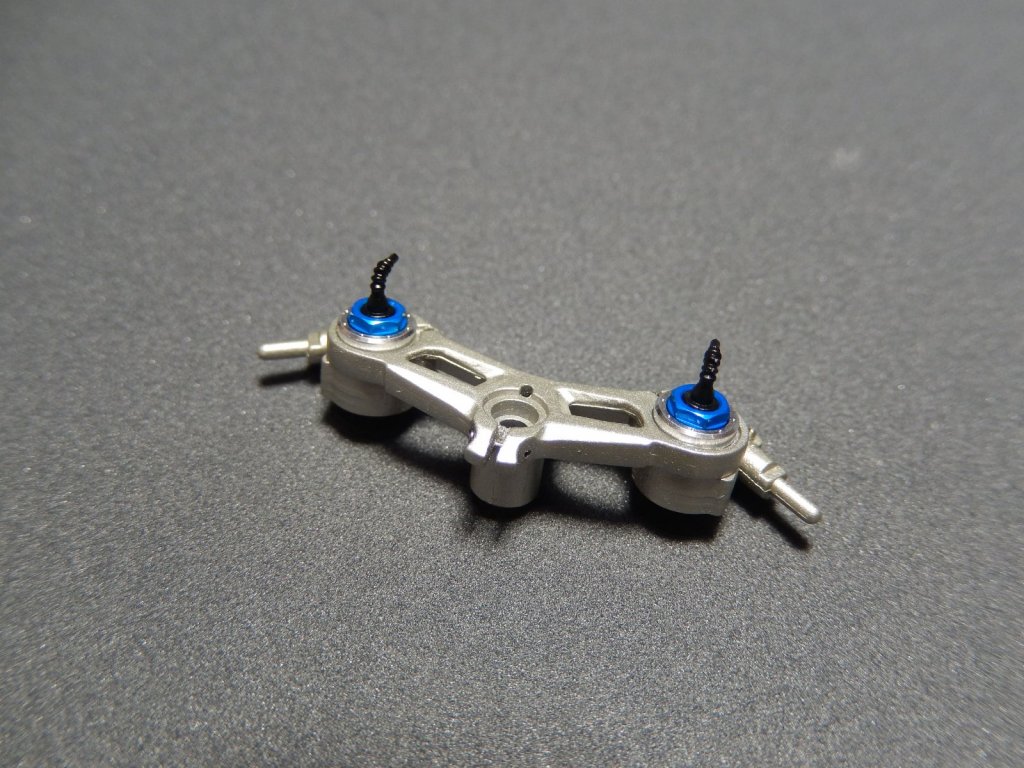

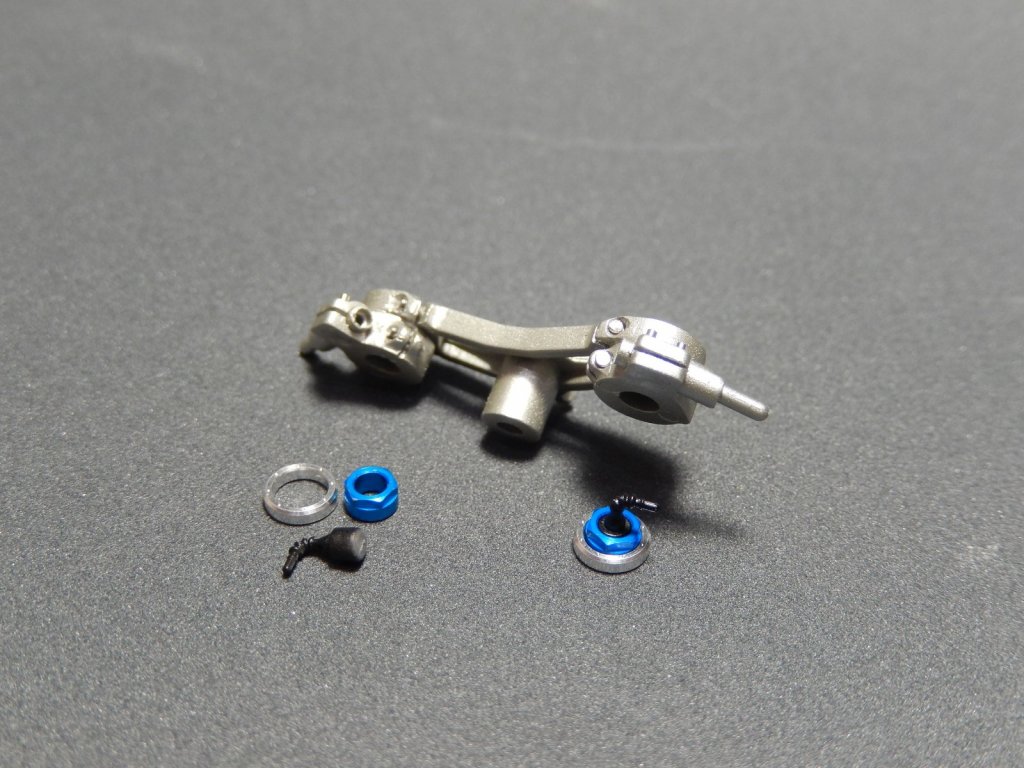

Далее центральная часть руля



Пилил, резал те места где стягиваются детали болтами.

В ручки добавил алюминиевые трубки с обратной стороны от ручек.

Имитация болтов - булавки и заклепки Top Studio 0.6мм, в этом месте скорее всего подошли бы заклепки 1.0мм, но у меня их нет и в ближайшей перспективе вряд ли появятся, по этому ставлю эти.



Сверху ставлю детали от набора дополнений вилки Tamiya

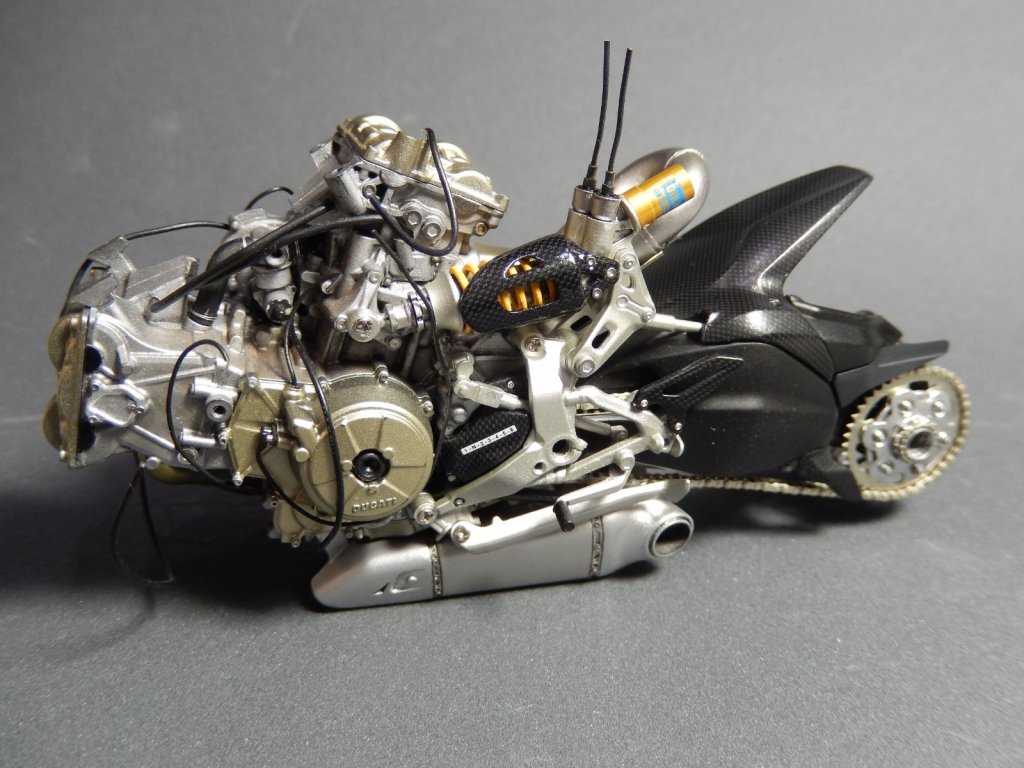

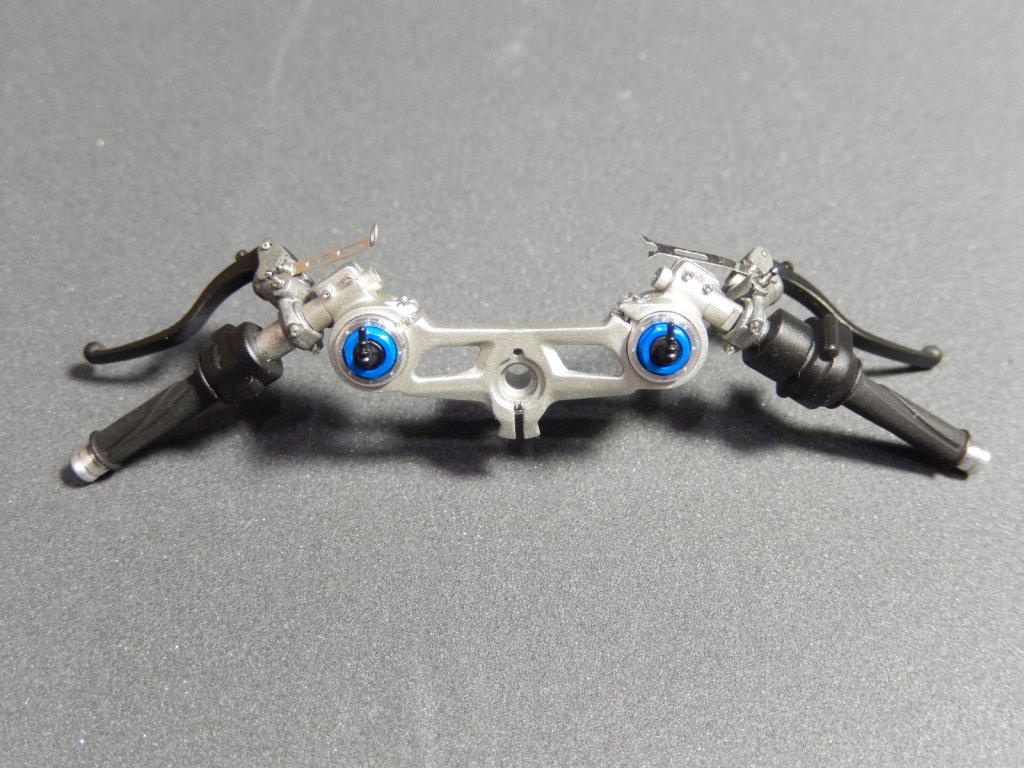

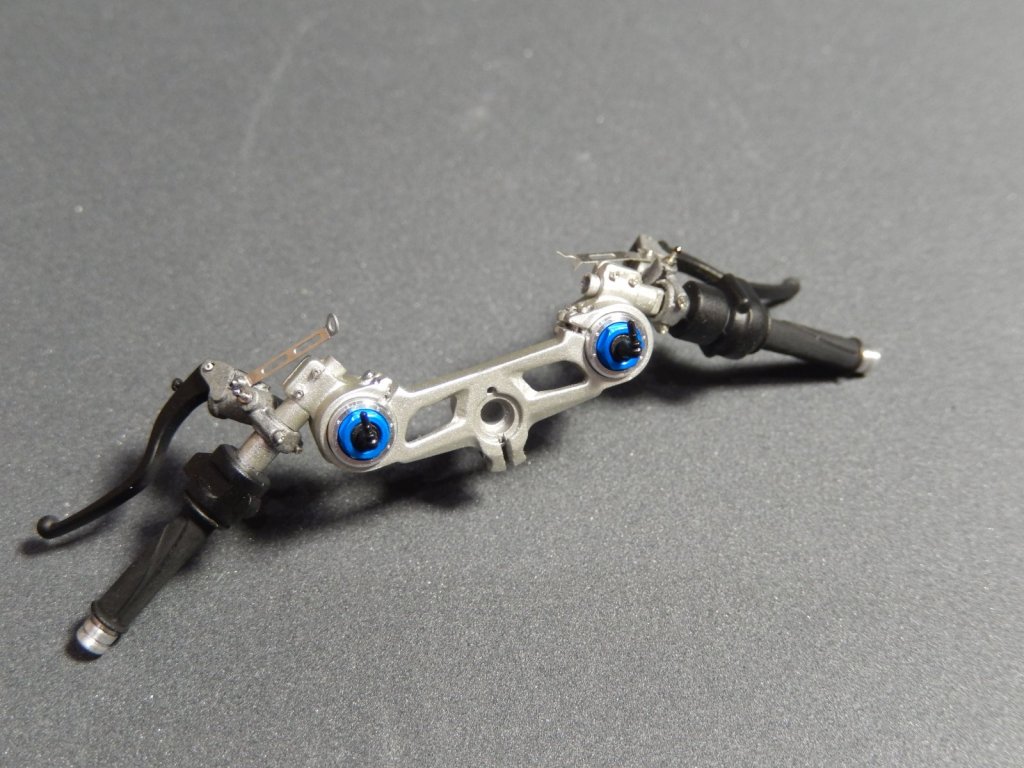

Несколько фото результата.







Ну и общее фото как оно будет

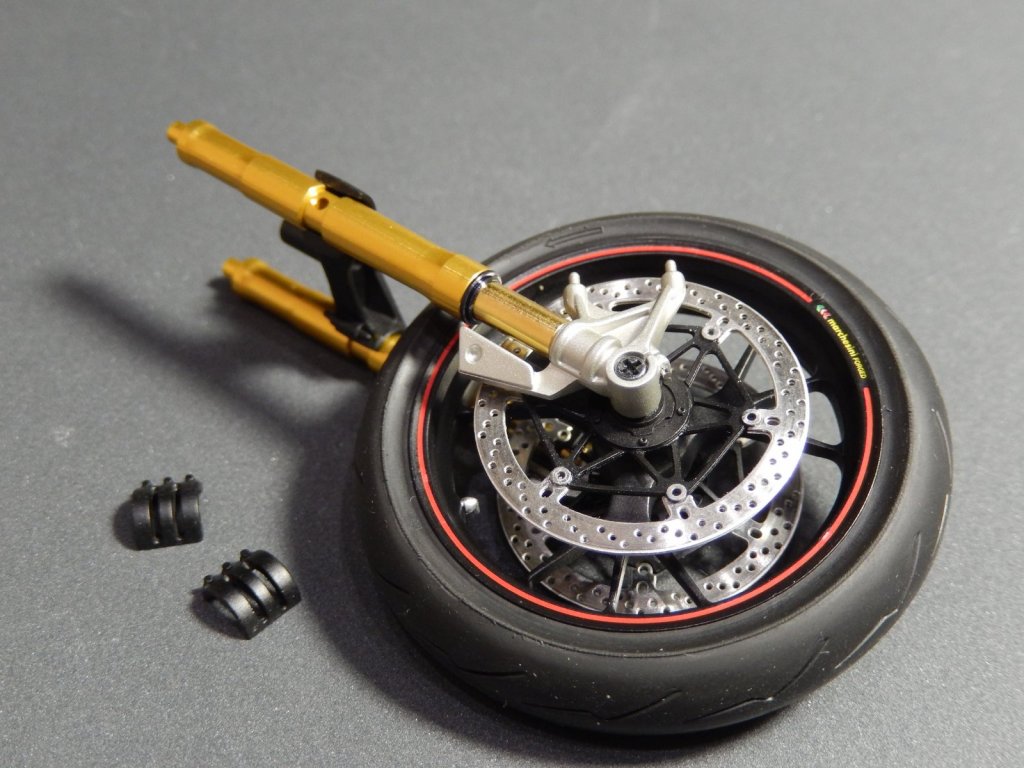

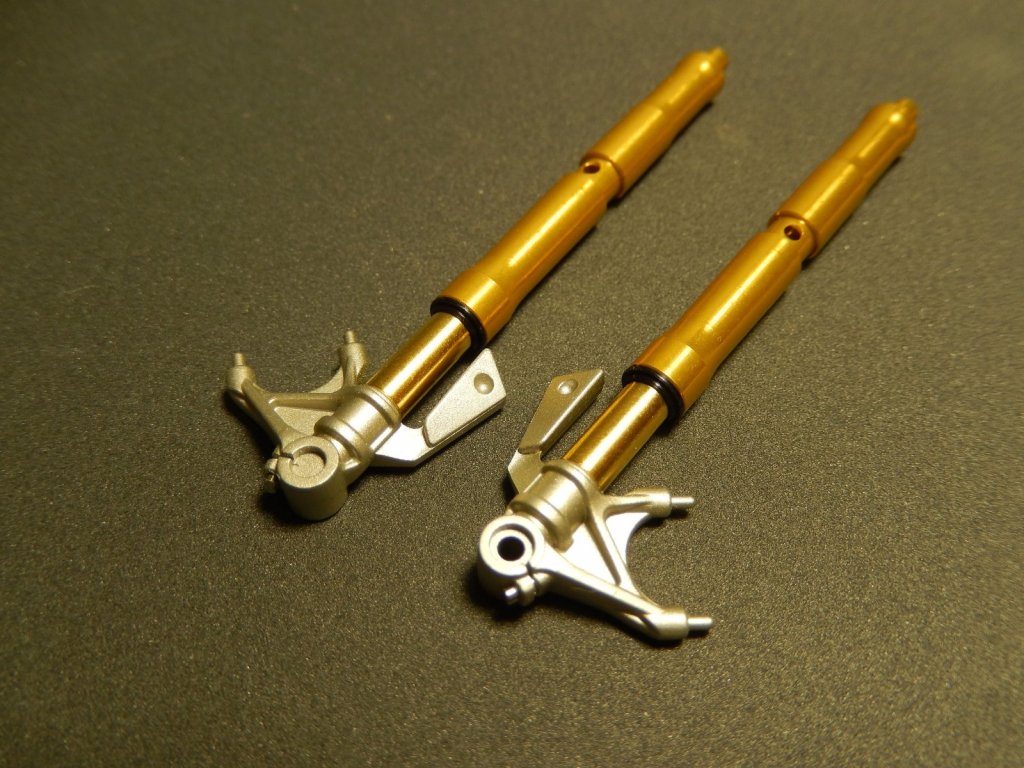

Собрал переднюю вилку. Снизу, где стягивается ось колеса, убрал пластиковый наплыв и воткнул туда обрезки иголки для имитации болтов, по два на каждую сторону.

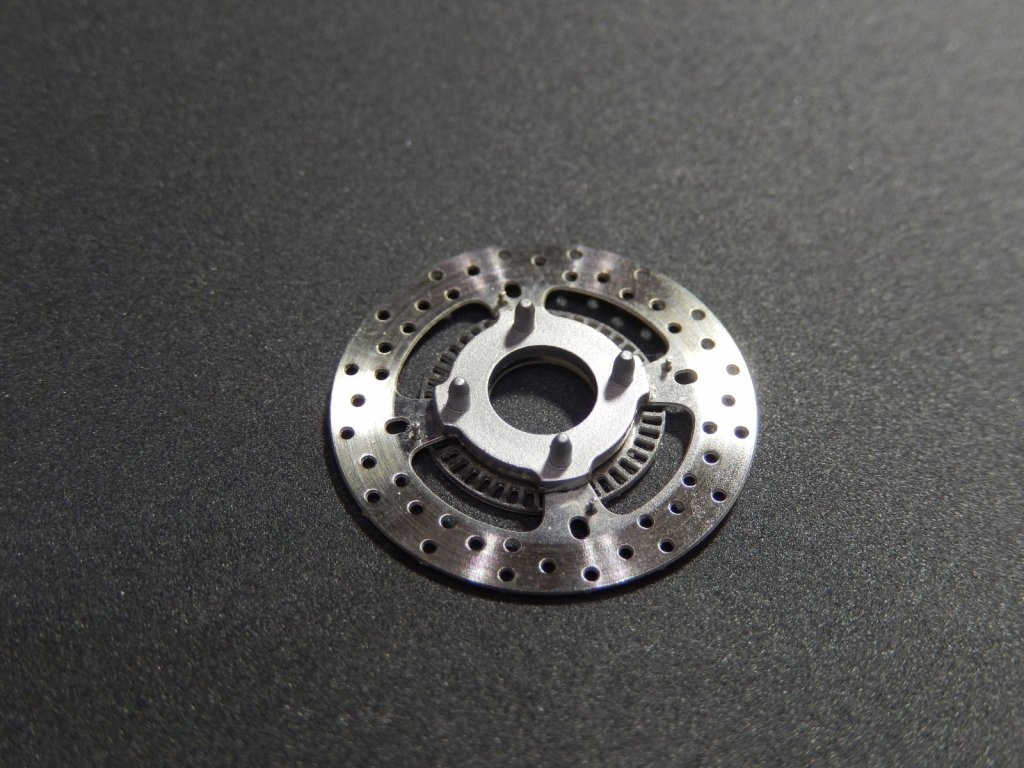

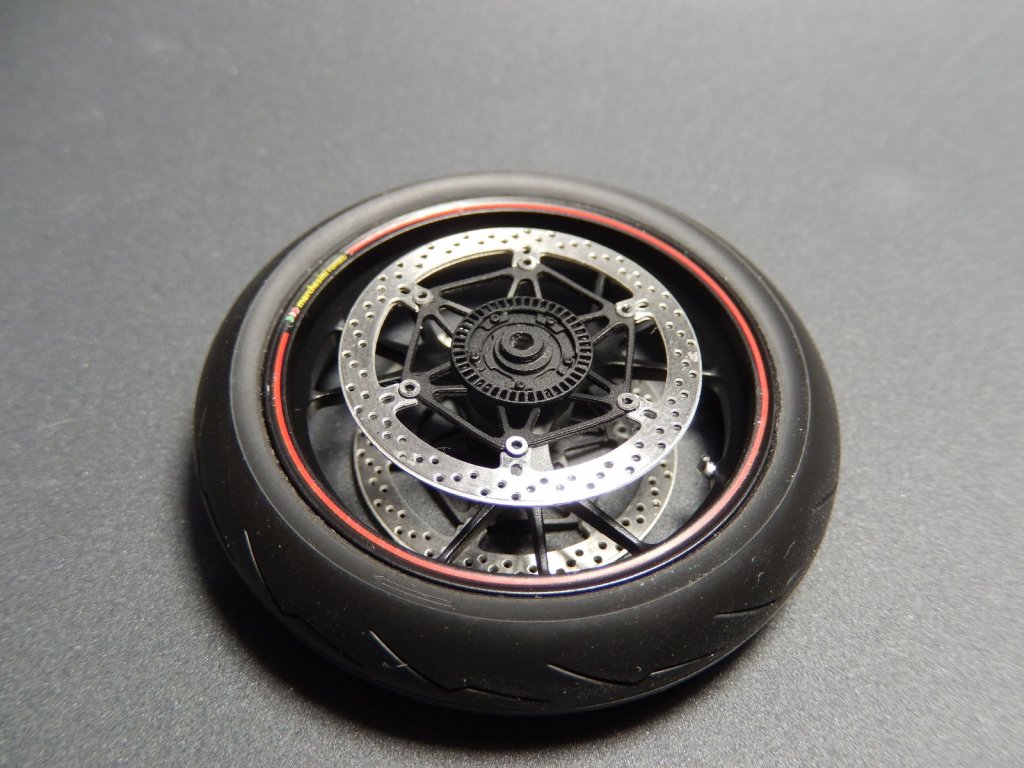

Собрал переднее колесо.

Без приключений не обошлось, опять воевал с декалями. То ли они не полностью приклеились, то ли что, после нанесения полуматового лака на них местами появились пузыри. После высыхания лака пузыри проткнул ножом и шлифанул наждачкой, затем задул легким слоем того же лака. Вроде стало не так заметно.





На этом пока всё.
