TOYOTA SUPRA

[Елисей 64]

Приветствую всех! Решил собрать модель очень красивого и надежного автомобиля, TOYOTA SUPRA. Строить буду по мотивам данного авто...



Содержимое набора...



Из дополнений буду использовать металлостикеры, турбины, масляный и воздушный фильтр, а также маски на стекла



Какие будут стоять диски, ещё не определился, но точно сказать могу, что радиус их будет не маленький.

Что планируется из доработок:

1-максимально приблизить подкапотное пространство модели к оригиналу ( установка большой турбины с новым ресивером, создание форм выштамповок на планке моторного отсека, и кое-что по мелочи)

2-днище также подвергнется усовершенствованию ( будут выпилены кардан, защитный кожух топливной магистрали, сделаю новую выхлопную трубу, добавлю ребра жесткости под задним подрамником)

3-сделаю переднюю губу как на фото

Работу начал с отпиливания бачков, патрубков отлитых воедино с подкапотным пространством.

Затем приступил к изготовлению лонжеронов и преданию рельефа моторному щиту



Далее приступил к днищу, описывать не буду, по фотографиям всё видно

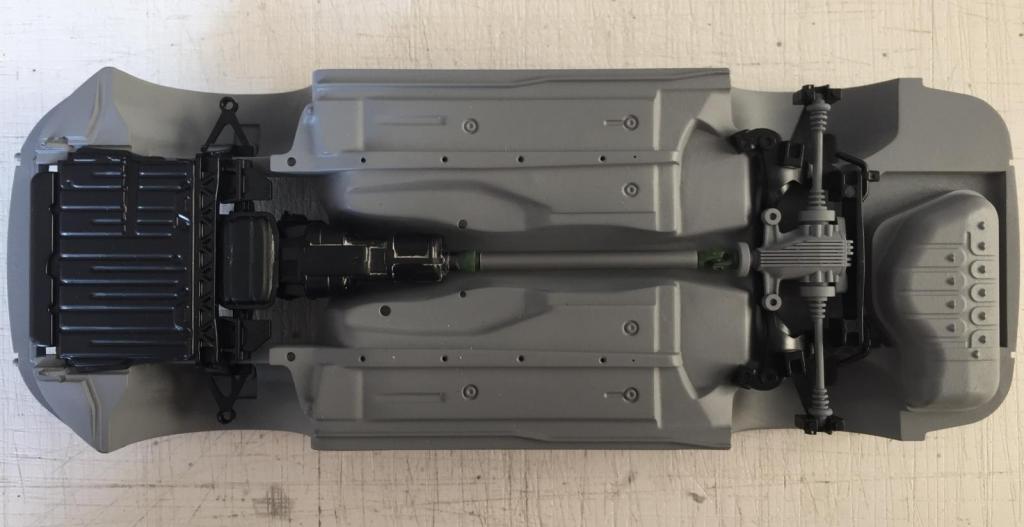

На последней фотографии виден окончательный вариант днища, с уже сделанными выштамповками в районе заднего подрамника.

Затем приступил к изготовлению передней губы. Приклеил полоску лапшепластика, для придания ровного контура губе, и нанес тамиевскую эпоксидную шпаклевку.



http://s019.radikal.ru/i632/1604/e3/888bb374c9b9.jpg

http://s017.radikal.ru/i418/1604/54/f11921a85b31.jpg

Заранее изготовил лекало центральной вдавленности на губе, так как потом после высыхания воспроизвести её будет проблематично.



Далее прорезал насквозь кончиком модельного ножа дверные ручки .

До следующего обновления!



[valeron199 99]

Фото не отображаются.

[Елисей 64]

Сам не могу понять в чем дело. Загружал как и раньше, через Радикал фото. Я думаю, это из-за нового движка сайта

[Rms5520 62]

Попробуйте через Imgdepo, хотя у меня и так и так работало

[AxelGTR 528]

Поправил ссылки. Вставлять нужно было без каких-либо тегов.

[firun 4]

Классный билд намечается

[4auka 2701]

Хороший запил и красивый результат намечается! Наблюдаем.

[Eugene89 8]

Слежу с интересом, тоже собираю такую, только "изкоробочную" версию.

[Елисей 64]

Так как времени катастрофически не хватает, сборка идет не так быстро как мне того хотелось.

Вот то что успел сделать с момента последней публикации. Доработке подвергся капот. Сточил с внутренней стороны толщину капота, чуть меньше миллиметра.

Далее подогнал под размер и распечатал лекало внутренней части (рёбра жёсткости) капота и наклеил её на кусок миллиметрового пластика

Затем вырезал всё ненужное, закруглил острые грани, приклеил к капоту полученную  и загрунтовал. Также удалил форсунки омыватели лобового стекла, после покраски и лакировки буду делать новые и вставлять в заранее просверлинные отверстия на месте старых.

Нарастить капот  в районе фар, при примерке, щели в некоторых местах были около двух миллиметров.

Также высверлил отверстие между передним бампером и "телевизором", в процессе были высвобождены гудок звукового сигнала и верхушка расширительного бачка, Бачокк буду наращивать и прикреплять на своё законное место.











Изменено 30 May 2016, 05:54:09 пользователем Driver
Вставил корректно изображения.

[Rms5520 62]

Попробуйте картинки через "ВСТАВИТЬ МЕДИА" вставить

[Alexander G 346]

Здорово получается!

[valek 1635]

Отличное пособие для постройки.

[oper 922]

ох-ох, как круто выходит!!!

[AxelGTR 528]

Качество на высоте. Очень здорово!

[agent_kamikaze 162]

Приятно снова видеть Елисея в деле!



[DэVIDSN 33]

В 30.05.2016 в 23:51, agent_kamikaze сказал:

Приятно снова видеть Елисея в деле!



+100500

[Елисей 64]

Всем привет! Давно не обновлялся, исправляюсь ))

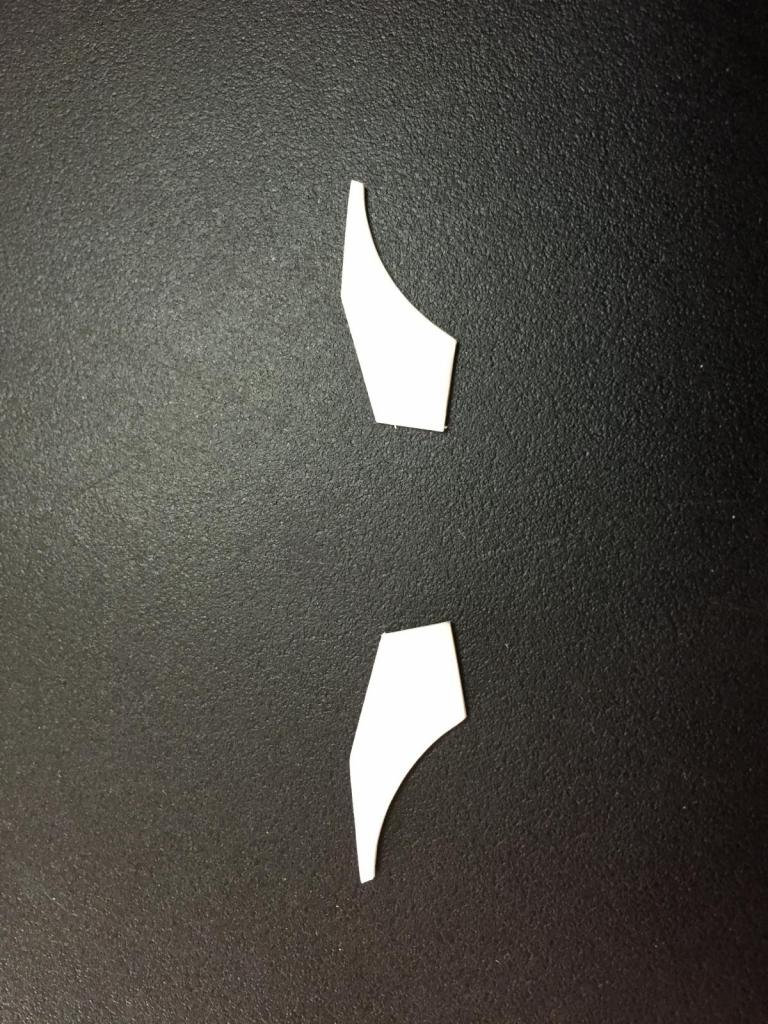

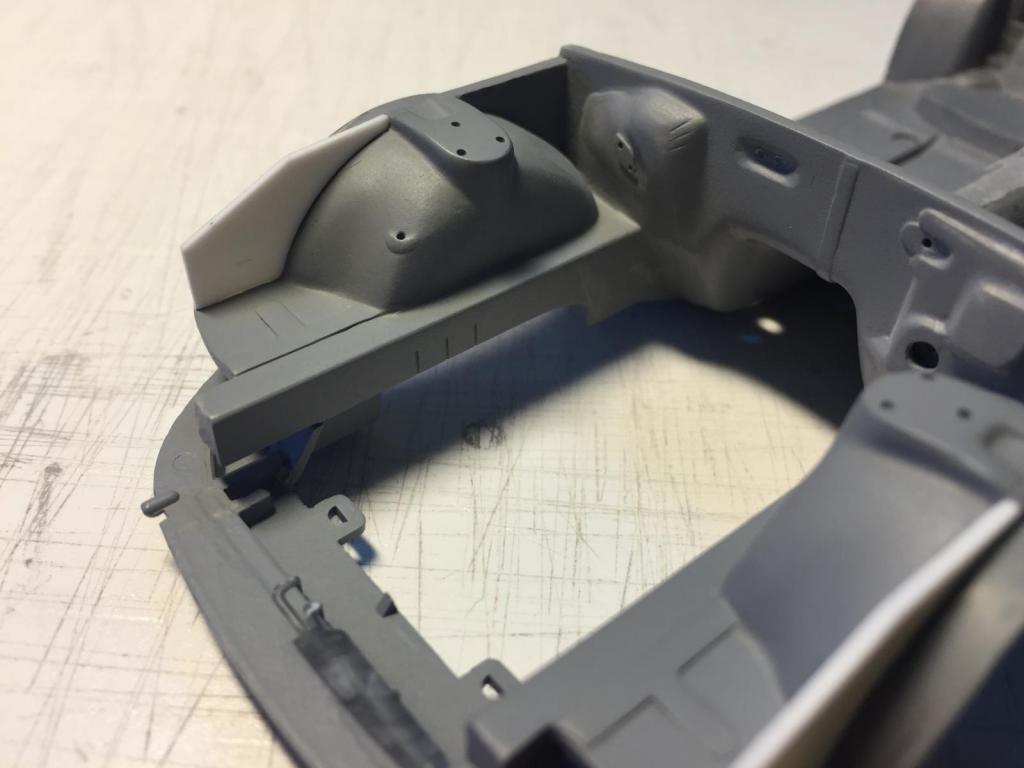

Продолжил доделывать подкапотное пространство. Сделал внутренние стенки крыльев

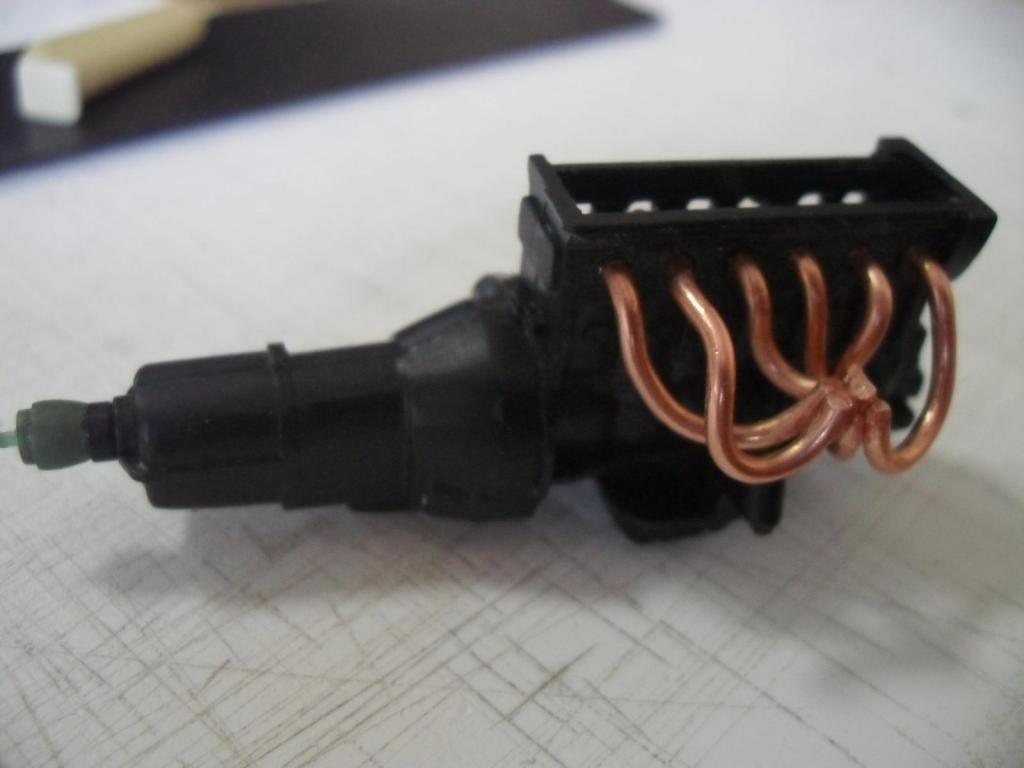

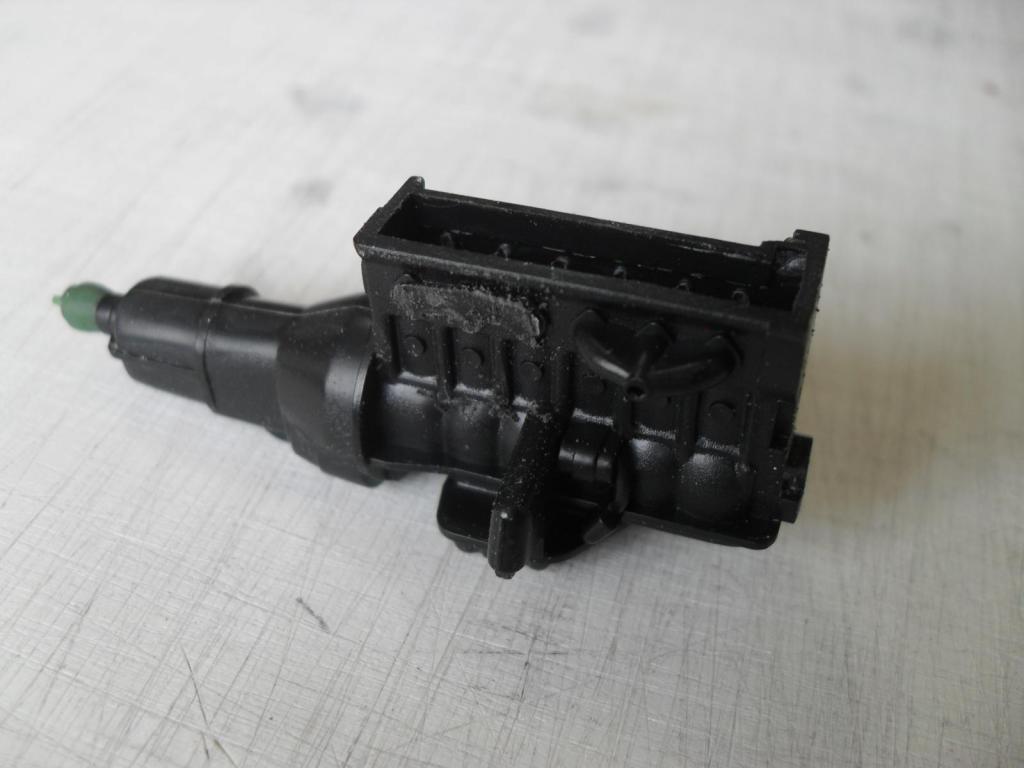

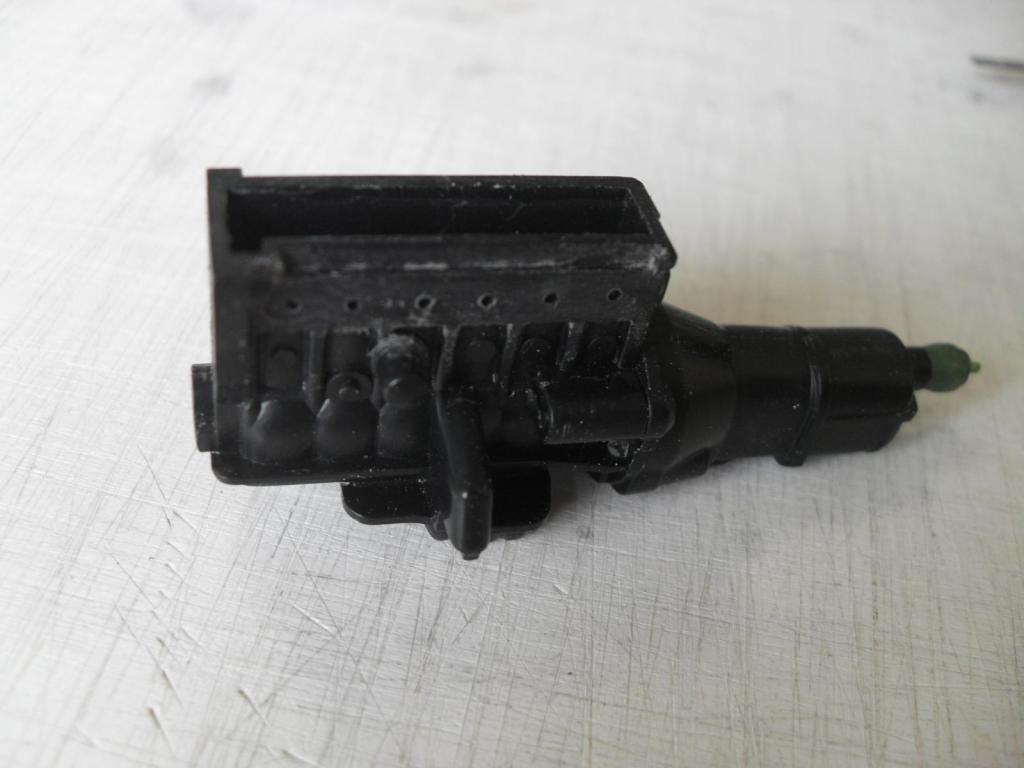

Далее занялся двигателем. Склеил две половинки блока, промазал стык шпаклевкой, зачистил её, срезал родные выхлопные коллектора т.к. будет сделан новый из медной проволоки.

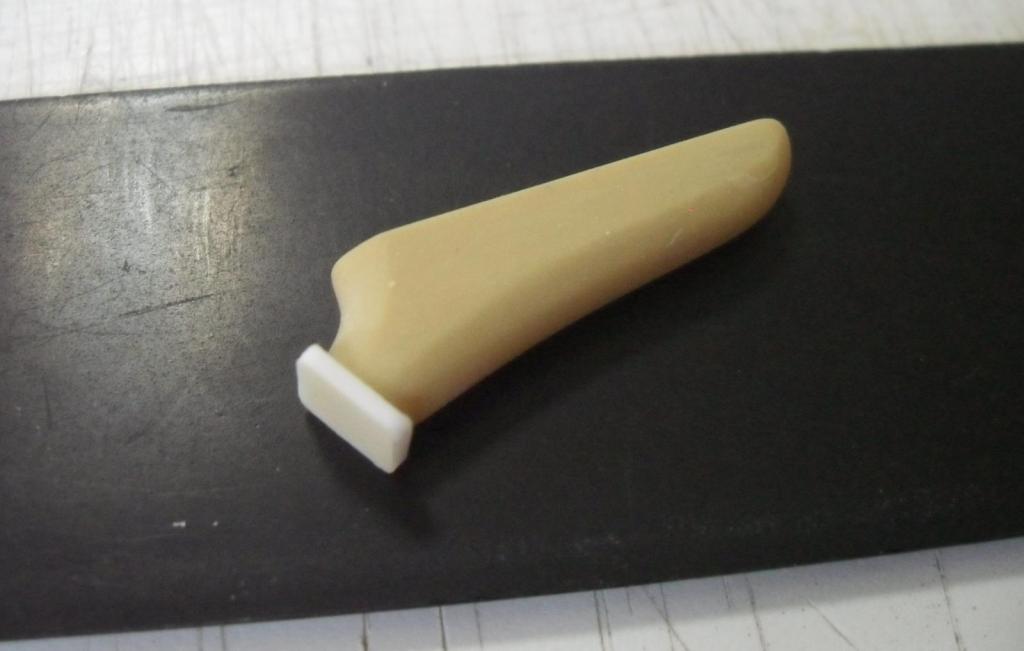

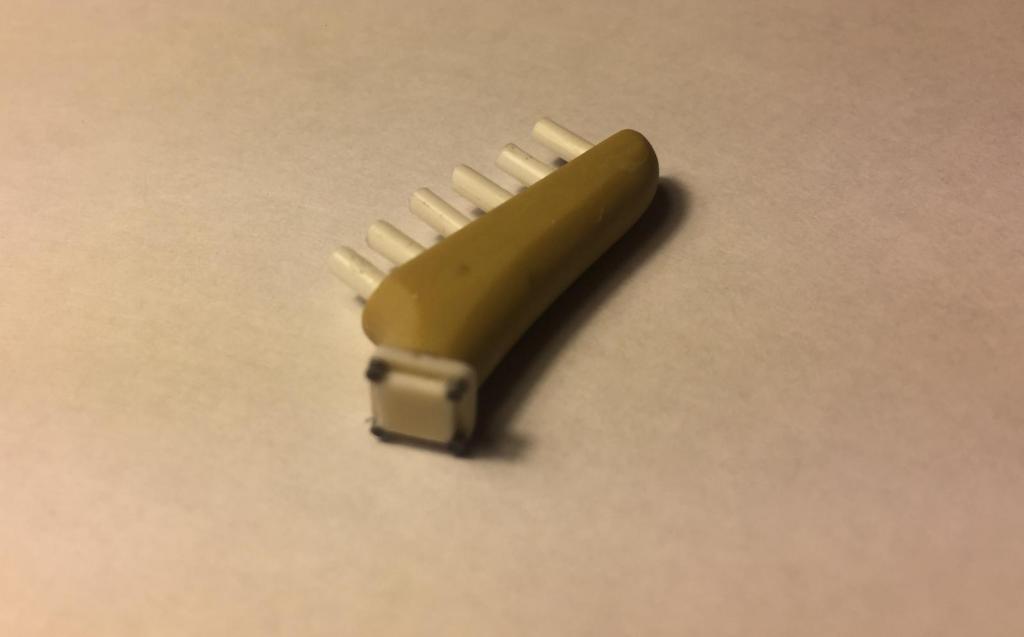

Просверлил отверстия под новый впускной коллектор (ресивер), ну и собственно сделан с нуля сам ресивер.

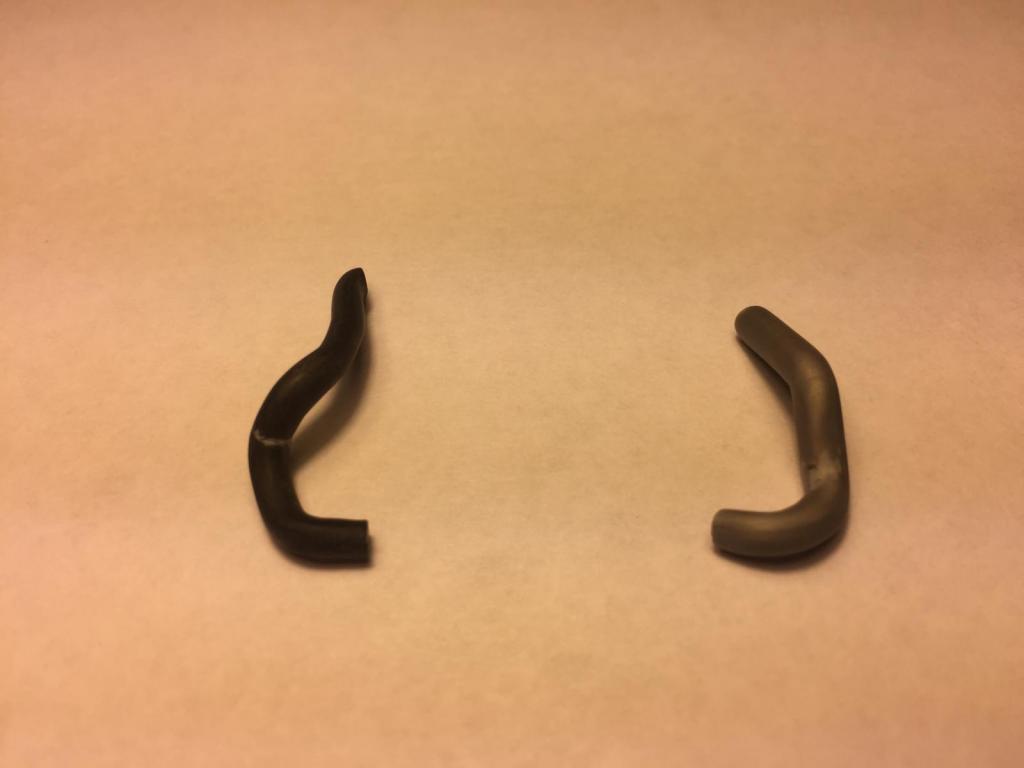

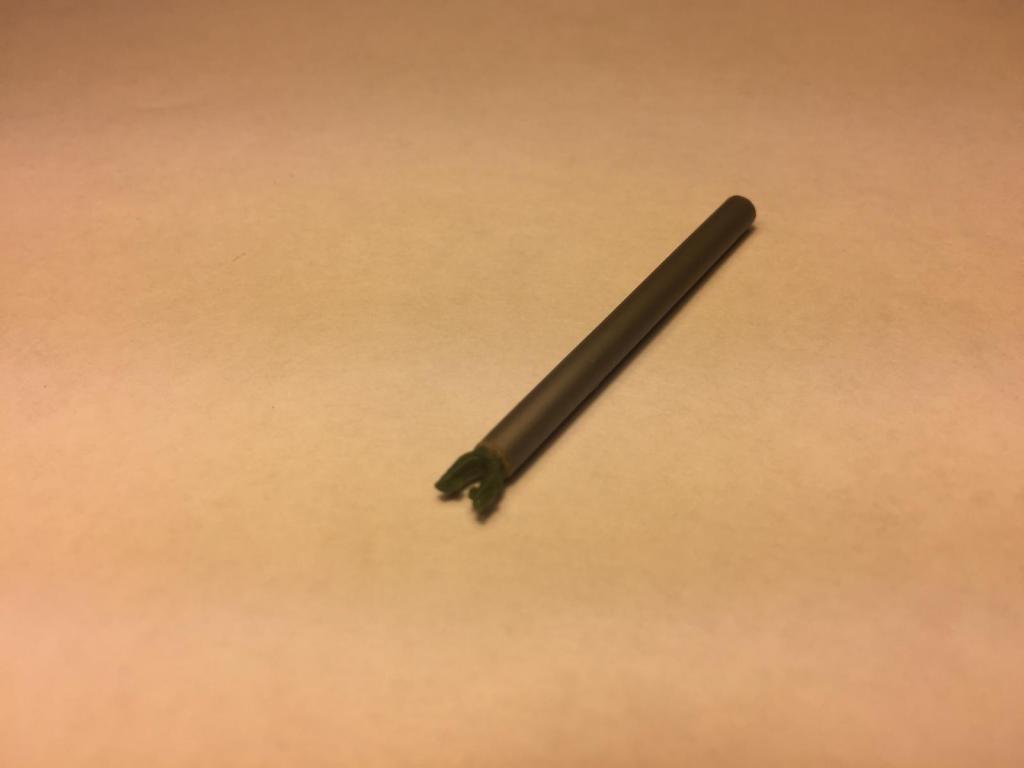

Также были сделаны патрубки на впуск и выпуск,. Кардан сделал из отшлифованного куска литника, наконечники сделан из остатков БТТешного грузовика, если мне не изменяет память, звездовского ЗИСа.

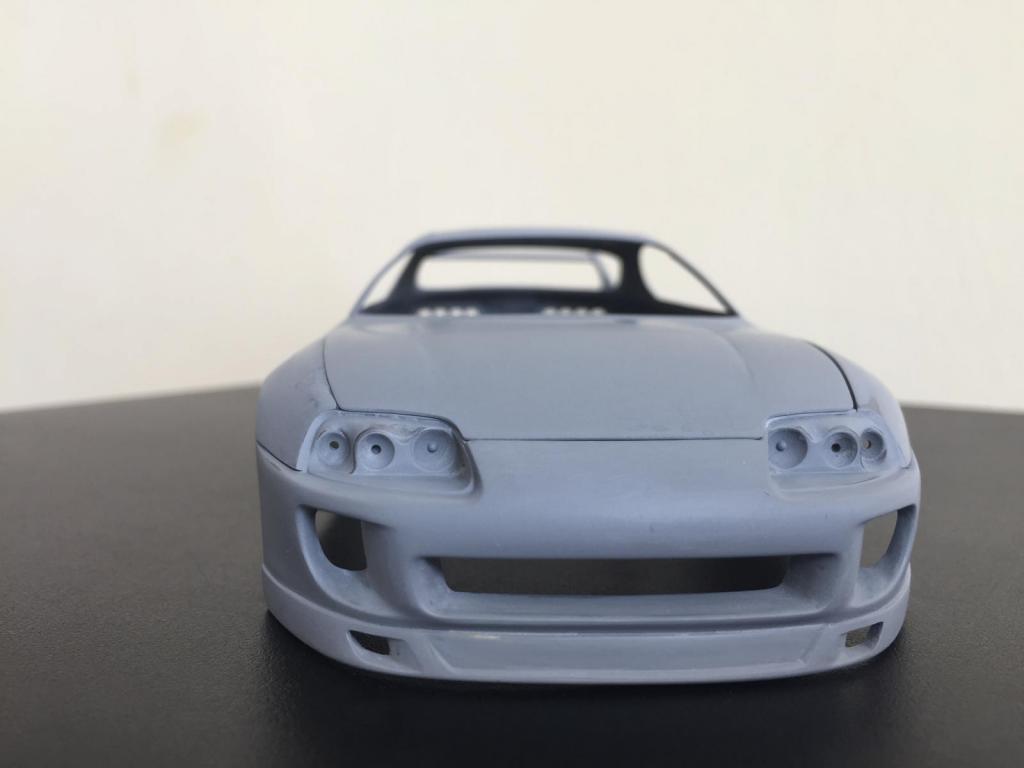

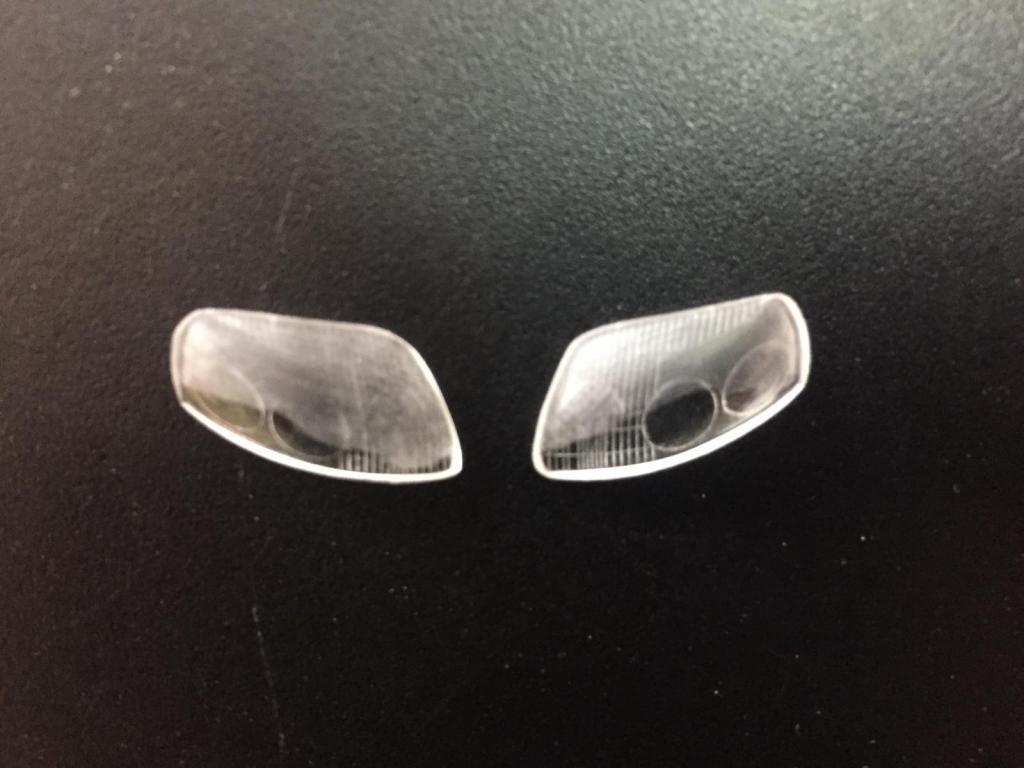

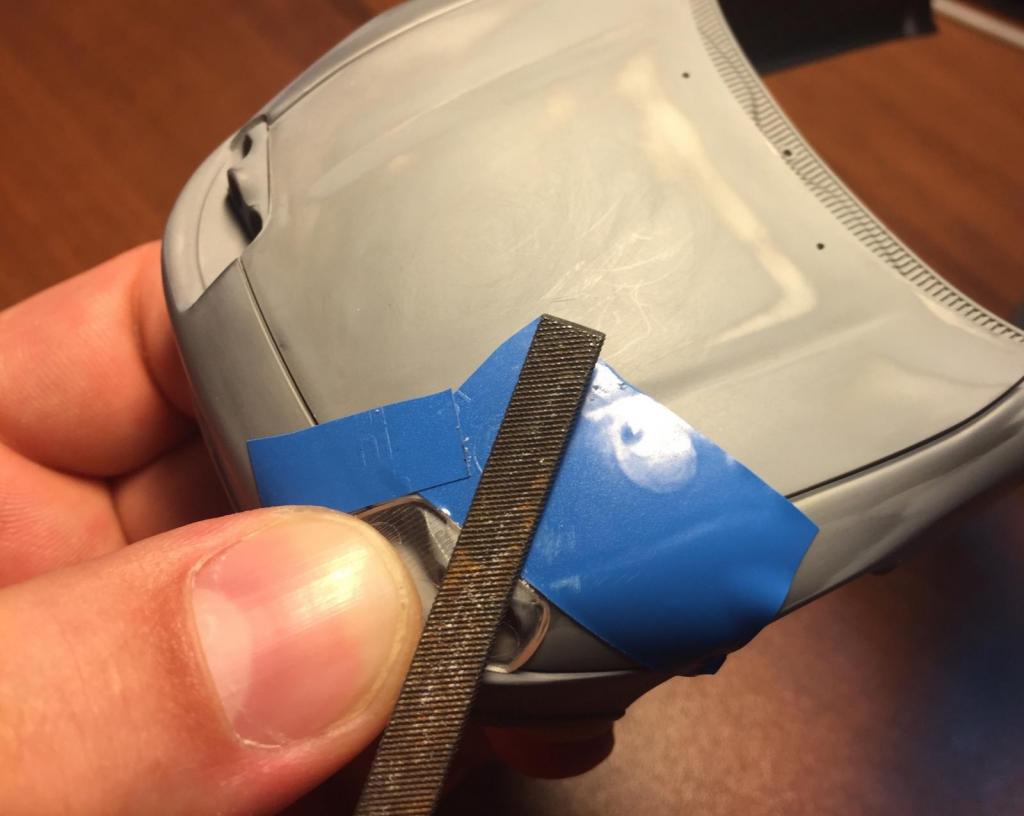

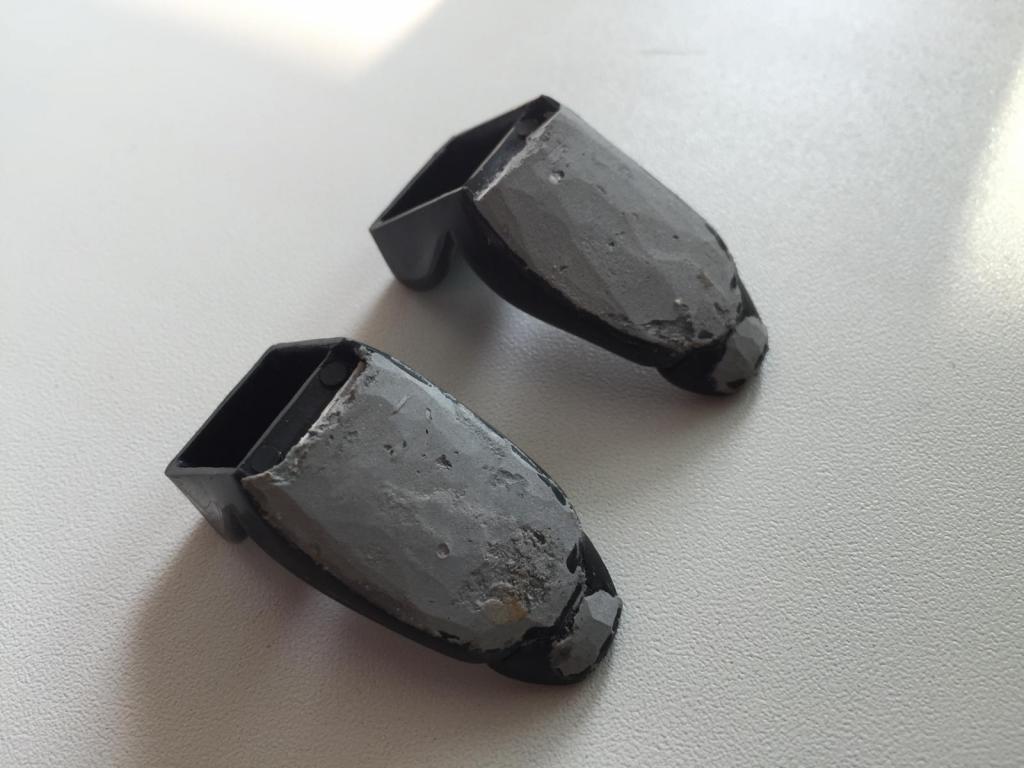

Так как капот был сточен, пришлось также подравнять переднюю оптику надфилем, затем отполировал до первоначального состояния.

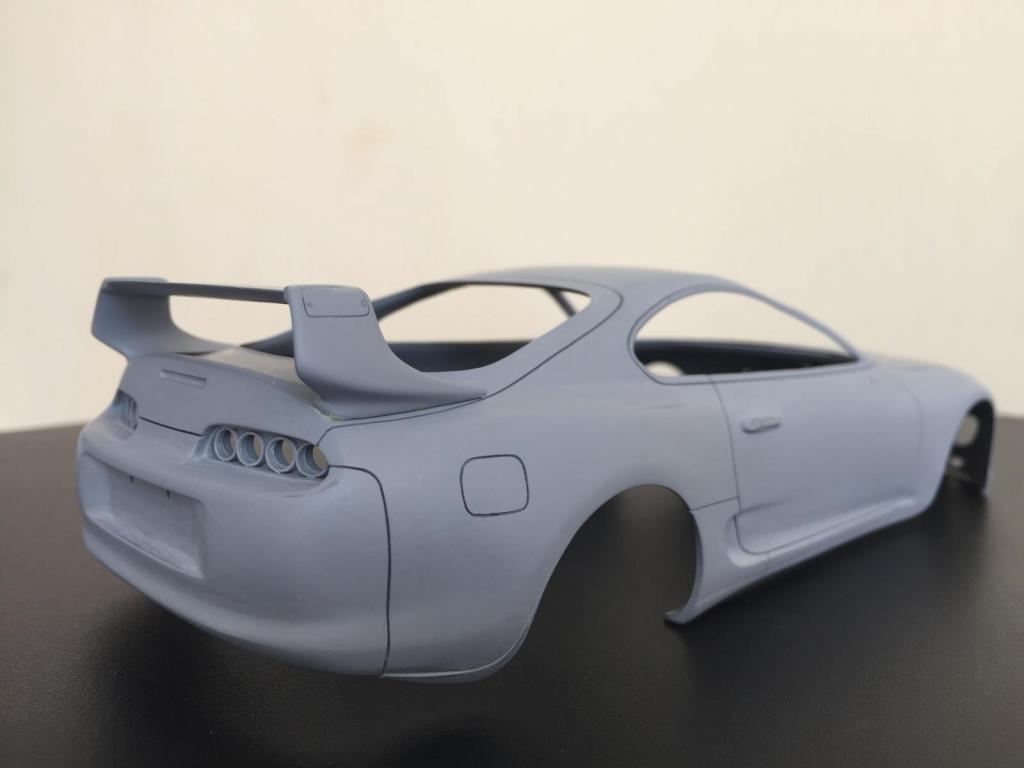

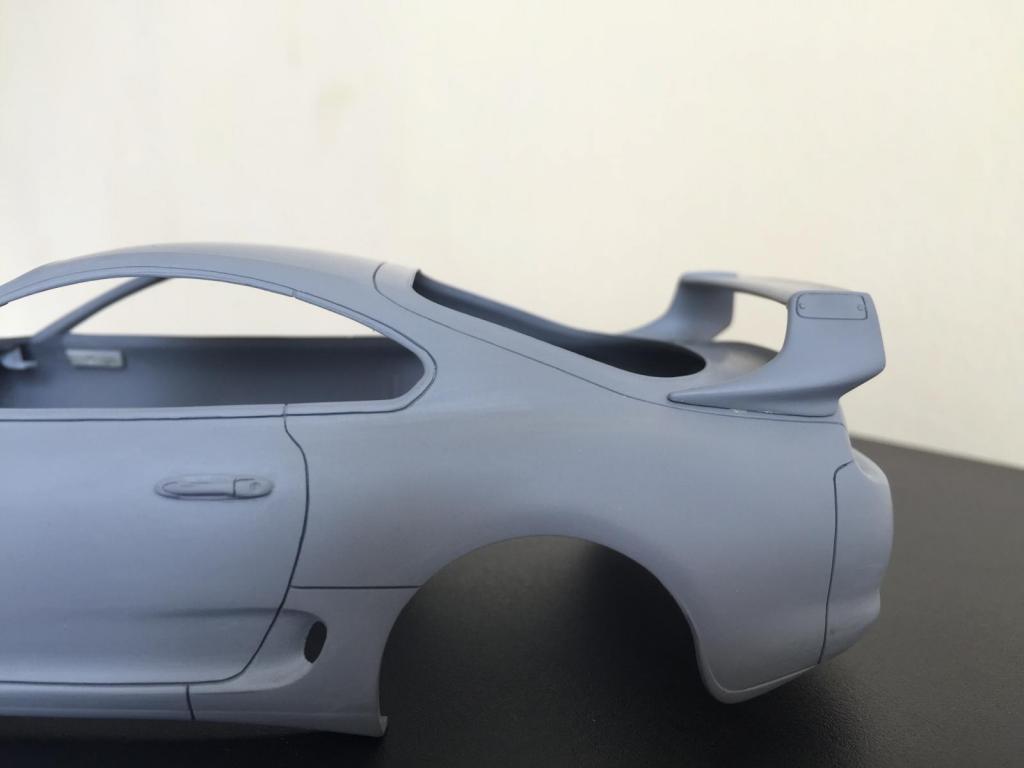

Игорь ака  modeler, вовремя создал спойлер на Супру, чем сэкономил мне уйму времени и нервов, за что ему огромное спасибо. Ну и собственно передняя губа в окончательном виде и кузов в грунте.

Красить буду в заводской цвет 1А1 антрацит, как на прототипе.

[TheYellowHB 773]

А раннеры не длинноваты?
А крыло приклеено уже или на штифтах (странные пятна в стыке крышка багажника-стойки крыла вызывают сомнения)?
Раз уж такие переделки, может и юбки с накладками на задний крылья/бампер сделать?

[Елисей 64]

На мой взгляд, не длинноваты.

Да, в спойлере сделал штифты, из-за его хрупкости. Пятна это клей, я его нанес временно, т.к. спойлер не хотел самостоятельно стоять.

Накладки можно было сделать, но прототип по которому я строю модель без них, да и не нравится мне Супра в обвесах.

[agent_kamikaze 162]

Алексей, КПП дорабатывать не будешь? Она ни на А340, ни на V160 не похожа в текущем виде....

[Елисей 64]

КПП дорабатывать буду, хочу получить что-то похожее на  Getrag V160.

[Елисей 64]

Продолжаю.

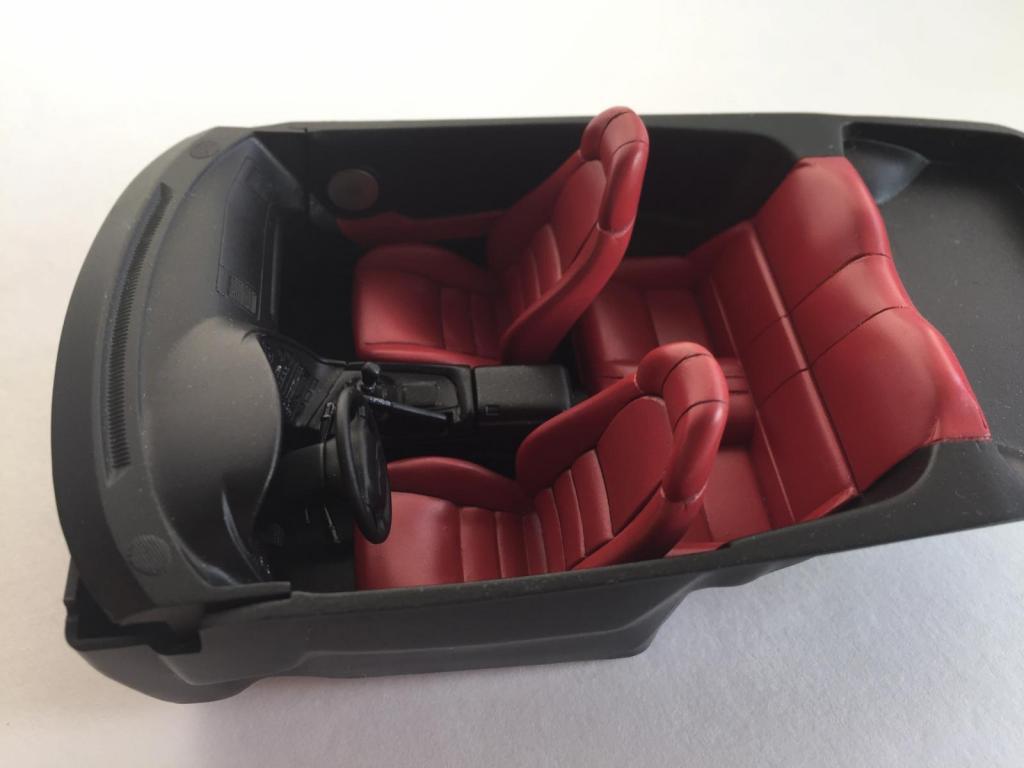

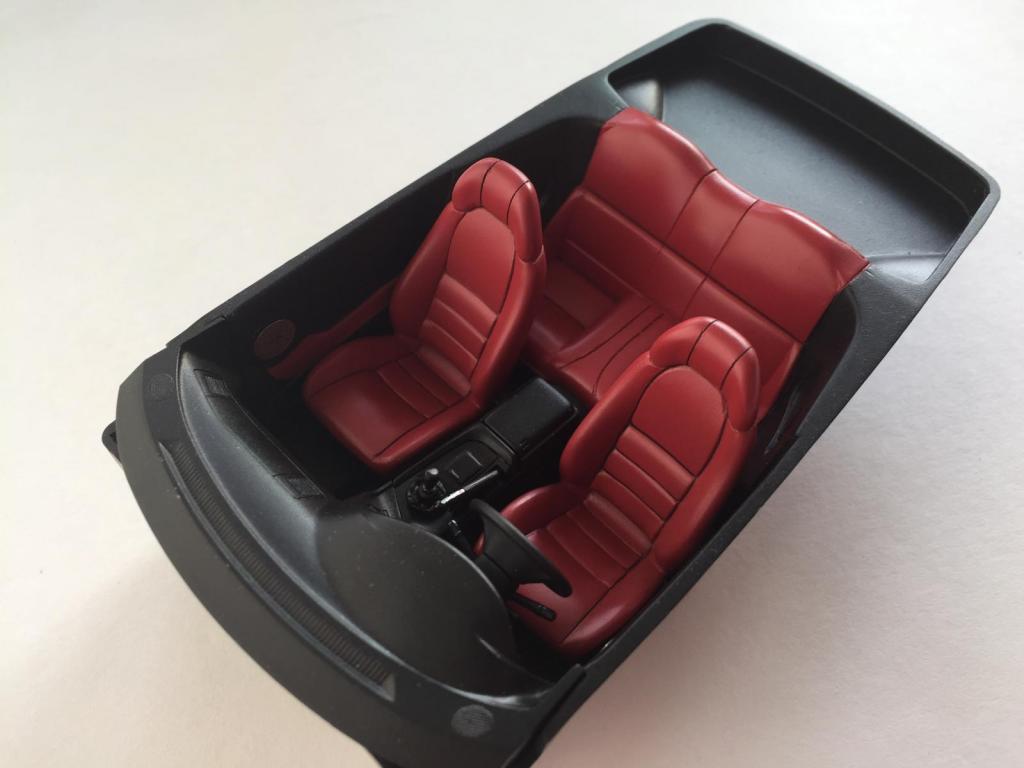

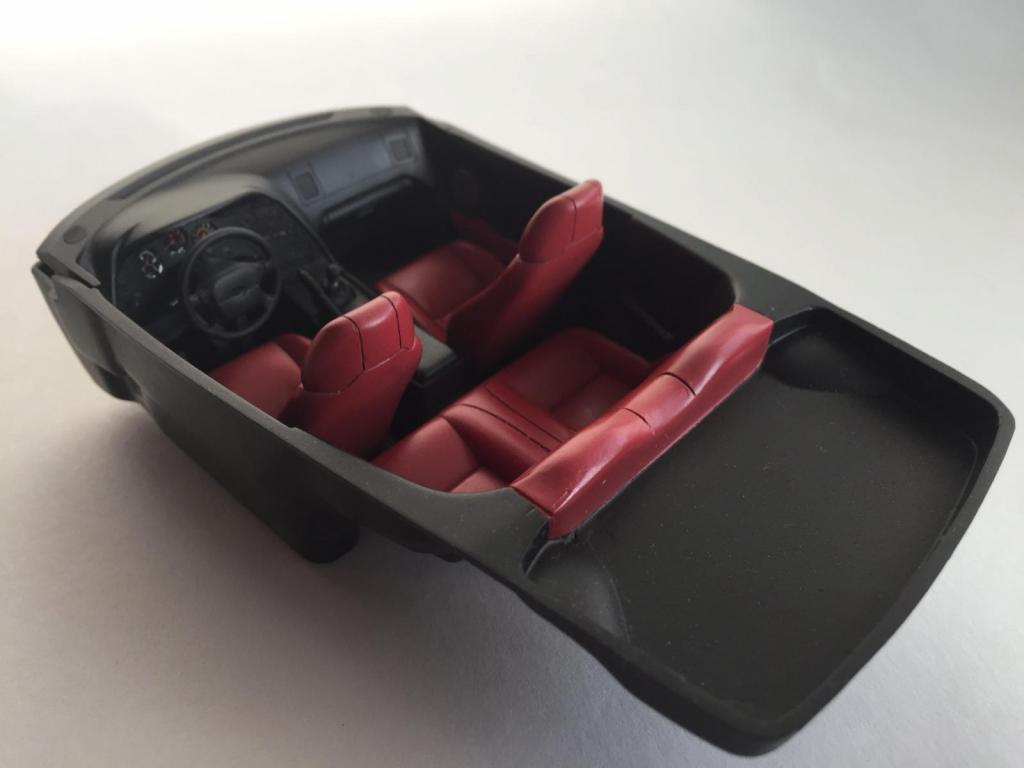

Салон полностью готов. Из доработок было сделано:

- углубил расшивку на сидениях

- зашпаклевал пустоты в спинках передних сидений

-добавил травлённые динамики в дверные карты

Также придал более правильную форму центральной консоли КПП.

Далее занялся подкапоткой и днищем.

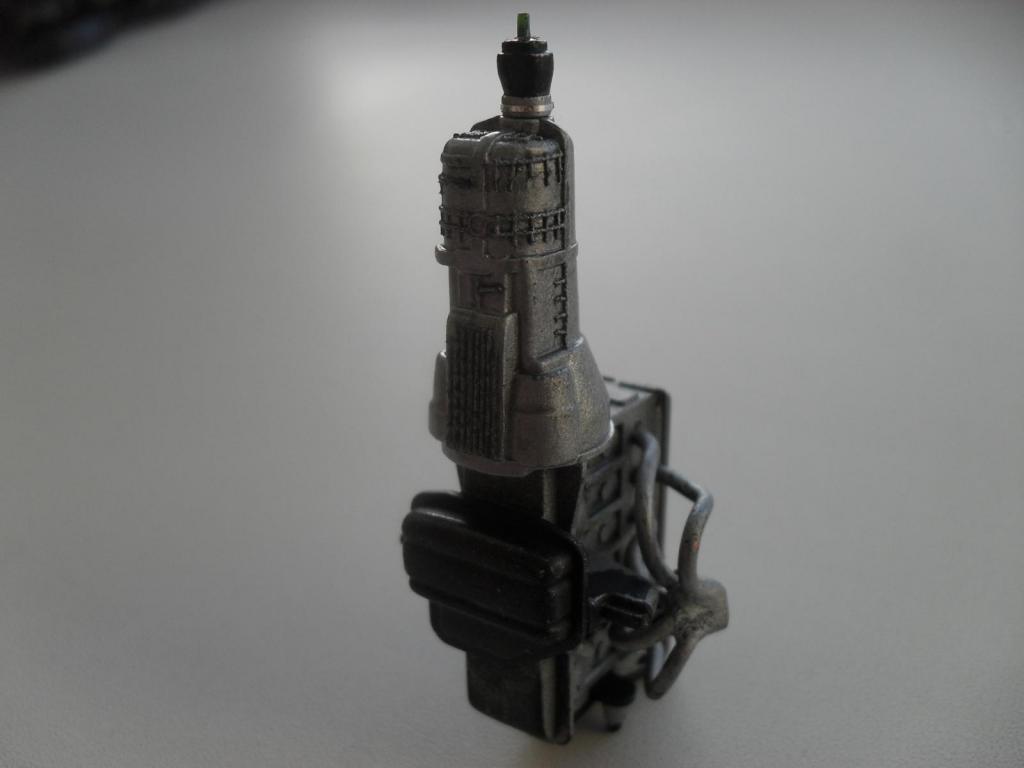

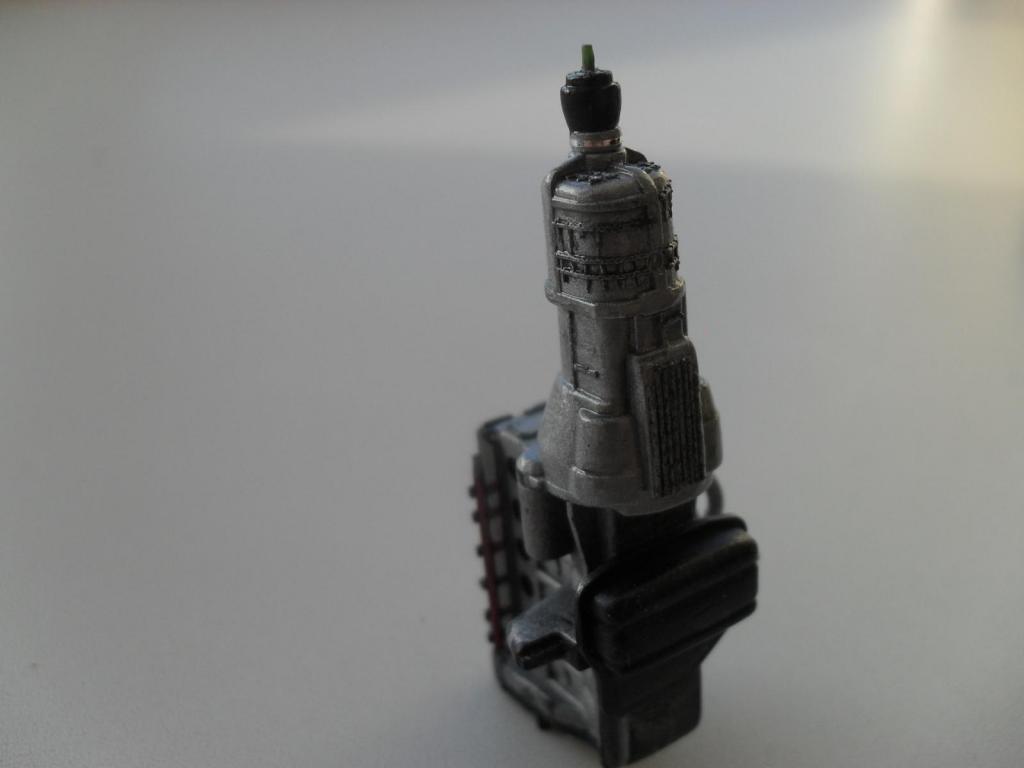

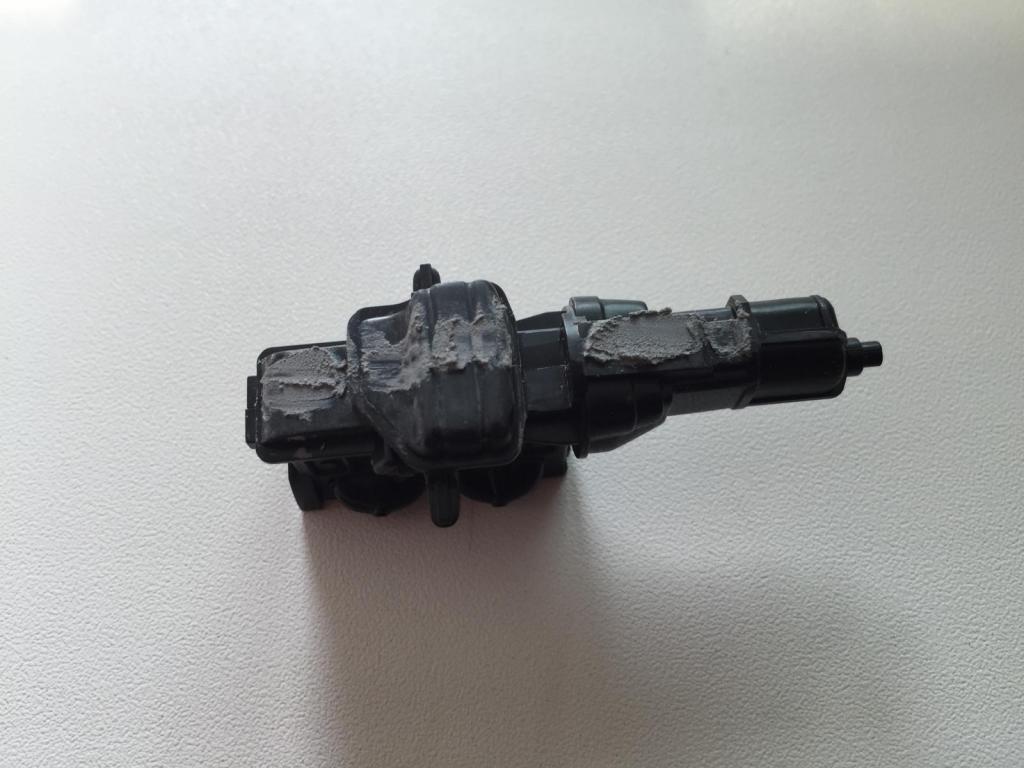

Доработал коробку передач

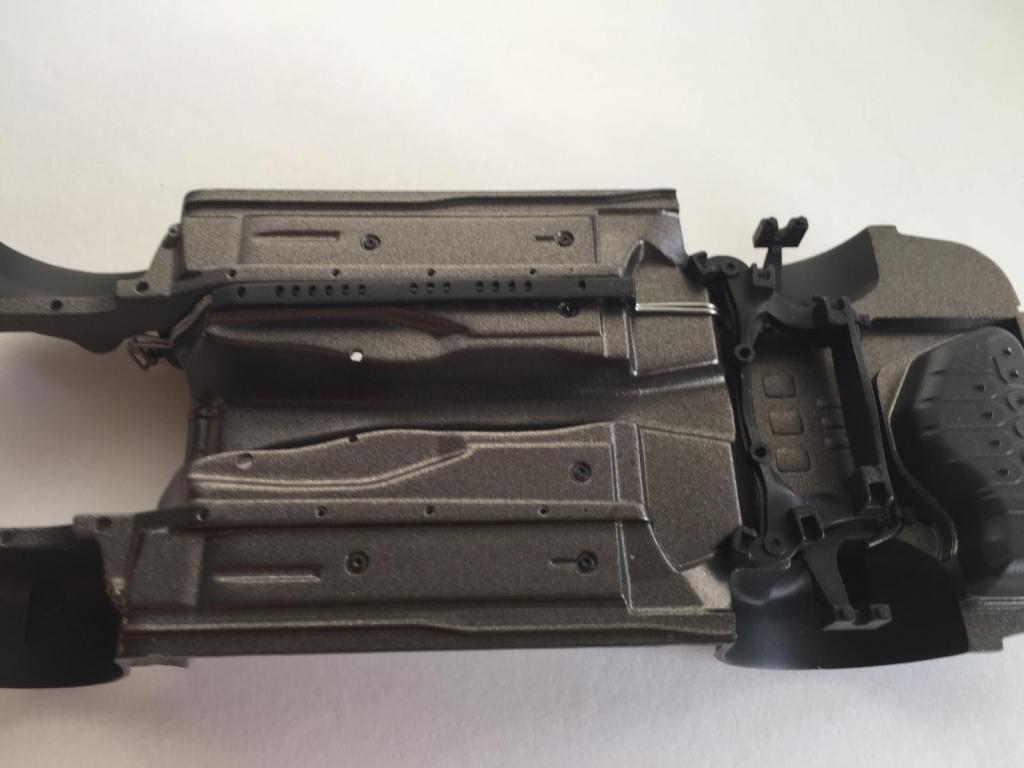

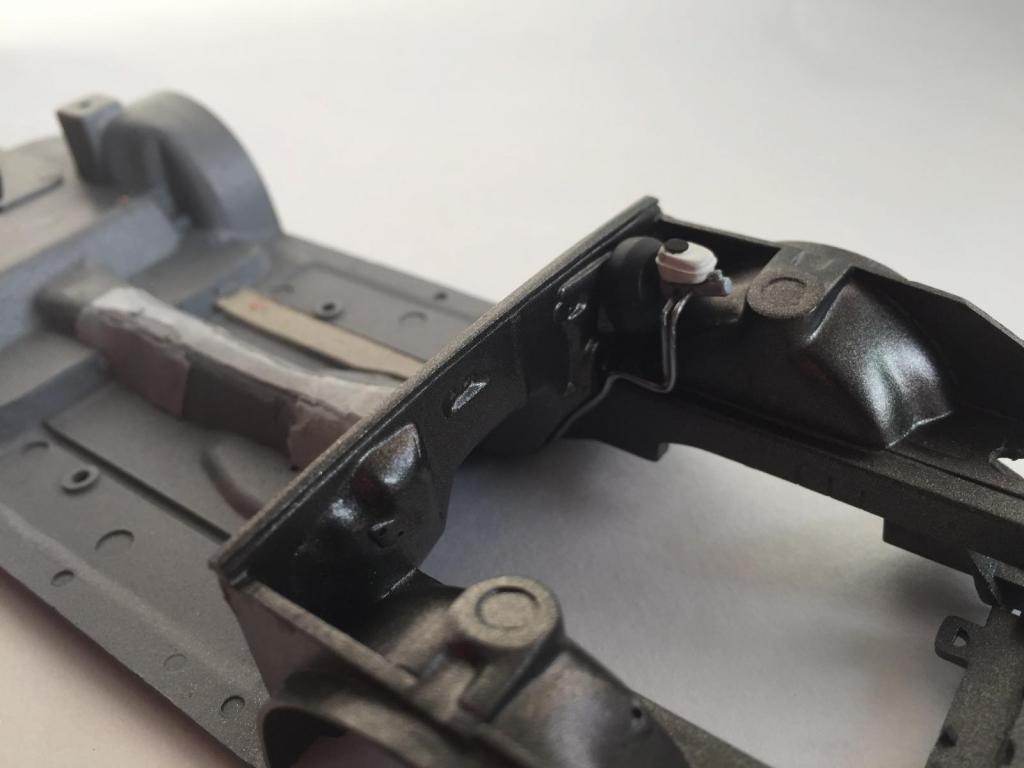

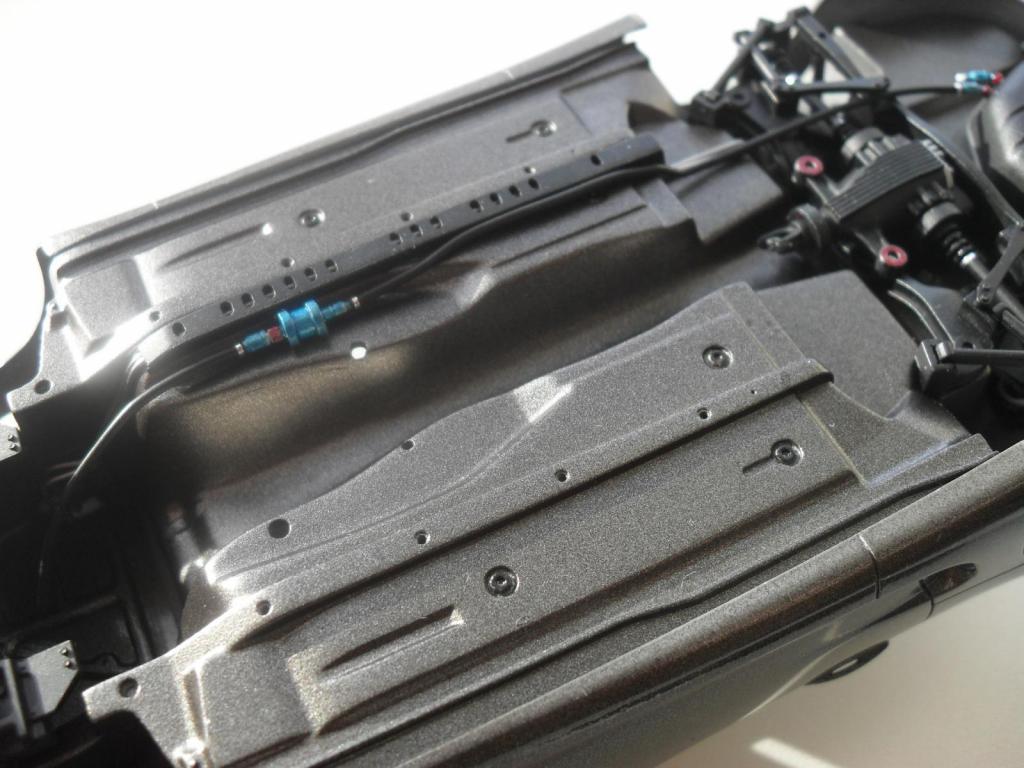

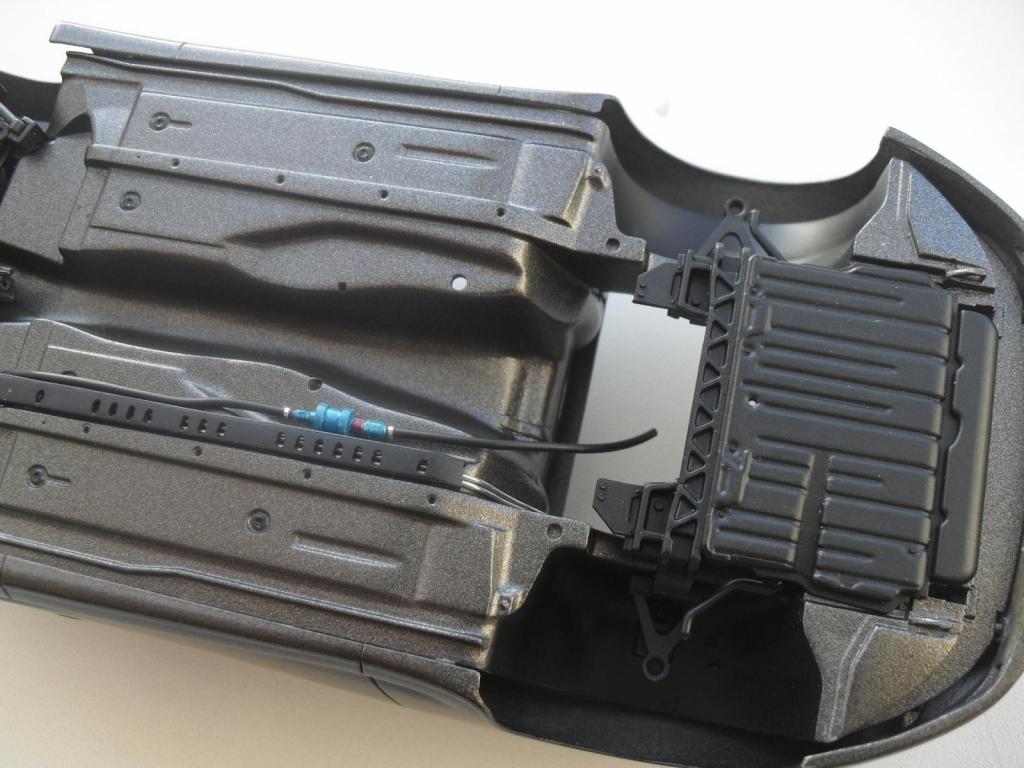

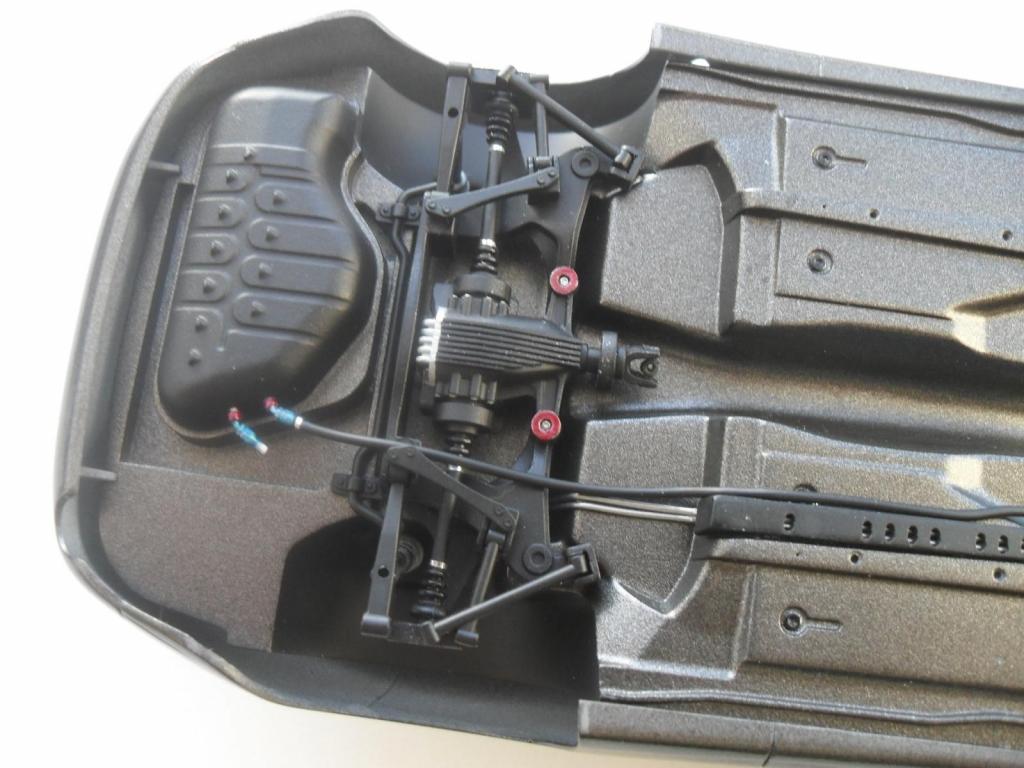

Провёл топливные и тормозные магистрали, последние спрятал в защитный кожух.

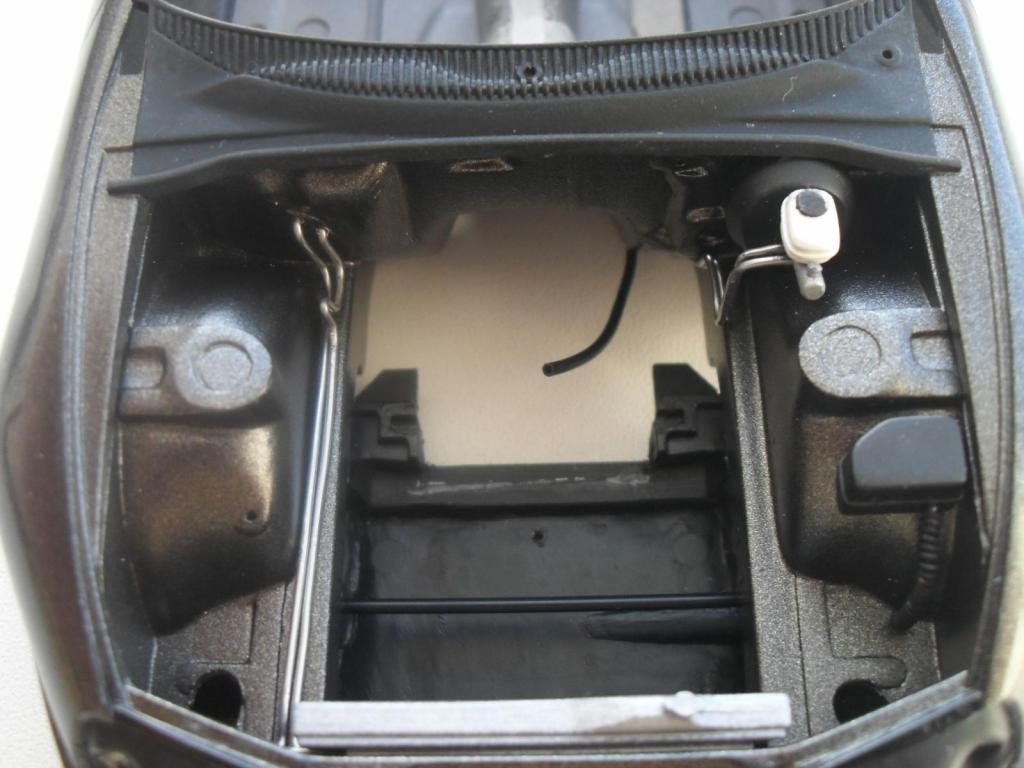

Так же под капотом можно увидеть трубки кондеционера и блок предохранителей с выходящей из него косы.

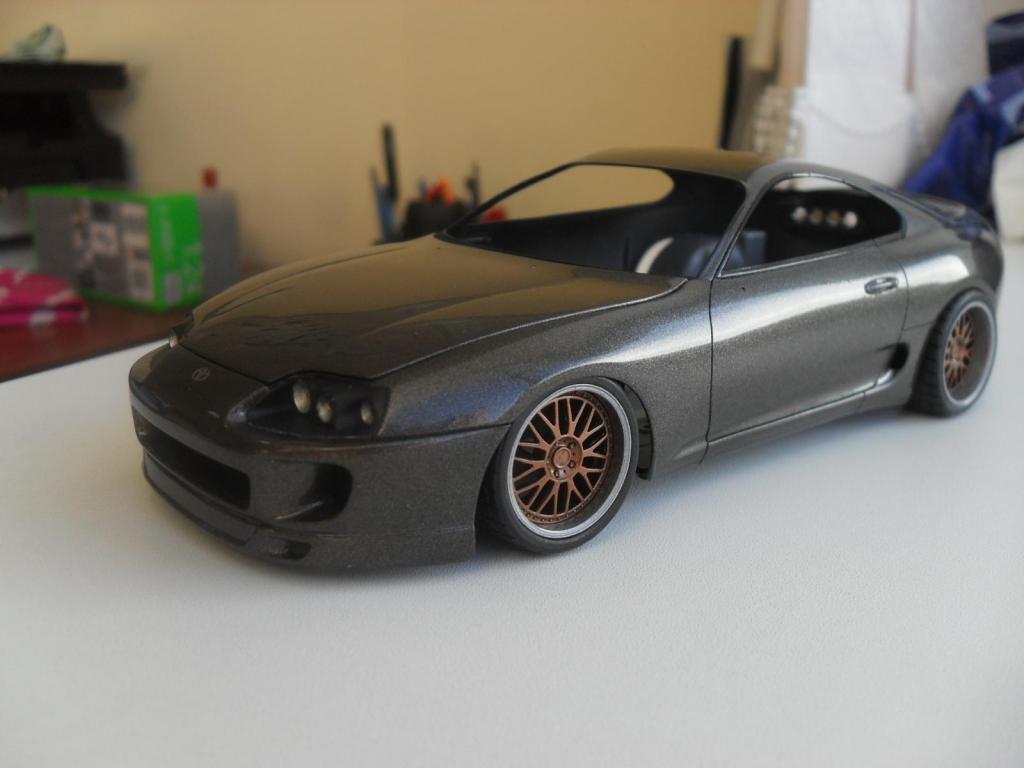

Ну и собственно сам уже отполированный кузов.



[Александр1978 2097]

Топливная и  тормозная толстоваты,а вот кондея в самый раз ,но в целом хорошо смотрится.Фильтр я бы к баку повесил максимально близко ,что за диски если не секрет?

Трубки можно сделать из мягкого припоя ,тянущегося любого диаметра

Изменено 15 Jan 2017, 03:49:04 пользователем Александр1978

[4auka 2701]

Фиттинги топливной магистрали сам делал или уже готовые брал?

[Елисей 64]

Александр, это и так припой, максимально маленького диаметра (который смог найти у себя в городе).

Фильтр делал по этой фотографии (может это вовсе и не фильтр, а насос).

Диски покупал у Игоря ака modeler, название дисков Work VS-XX.



Антон, фитинги брал готовые у Кости Фируна.
