[Чемпионат SC] [Этап 4] Nissan Skyline GTS-R (R31) + RB25DET

[John Wick 3936]

33 minutes ago, PETERSON said:

Эти два минуса делают данную смолу малопригодной для целей моделизма в 24-м масштабе.

Спасибо, не пробовал ещё, но, пожалуй, и не буду.

[PETERSON 9452]

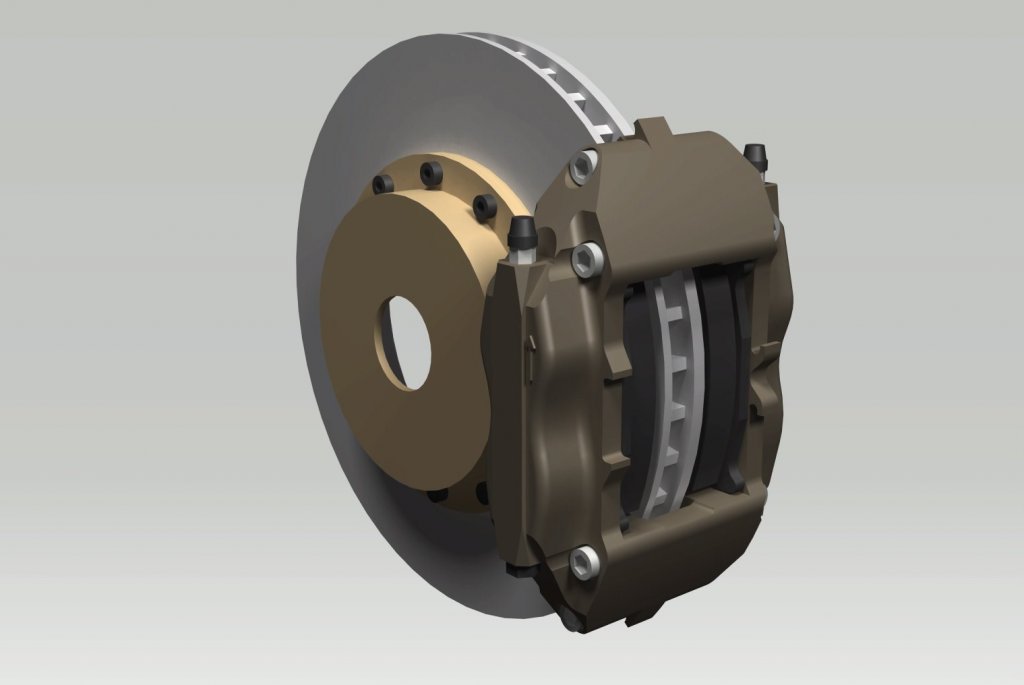

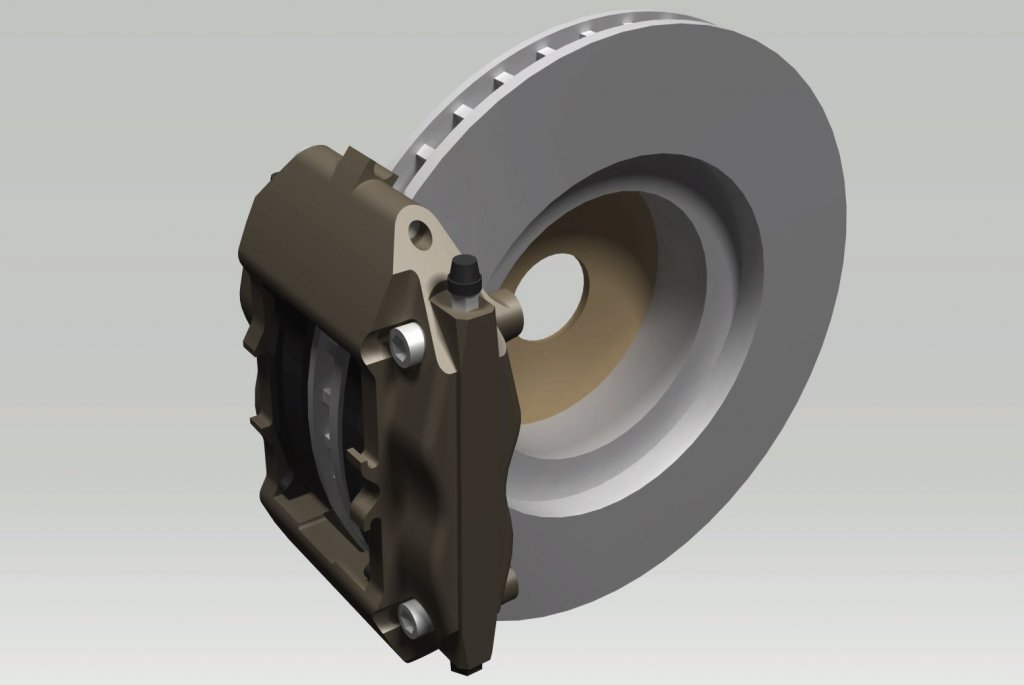

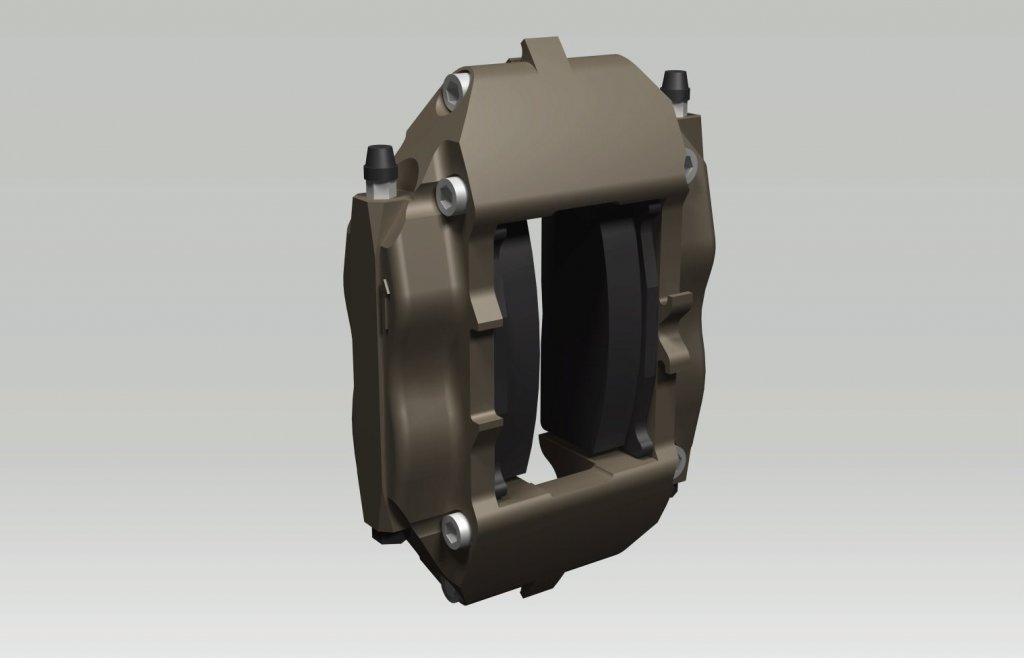

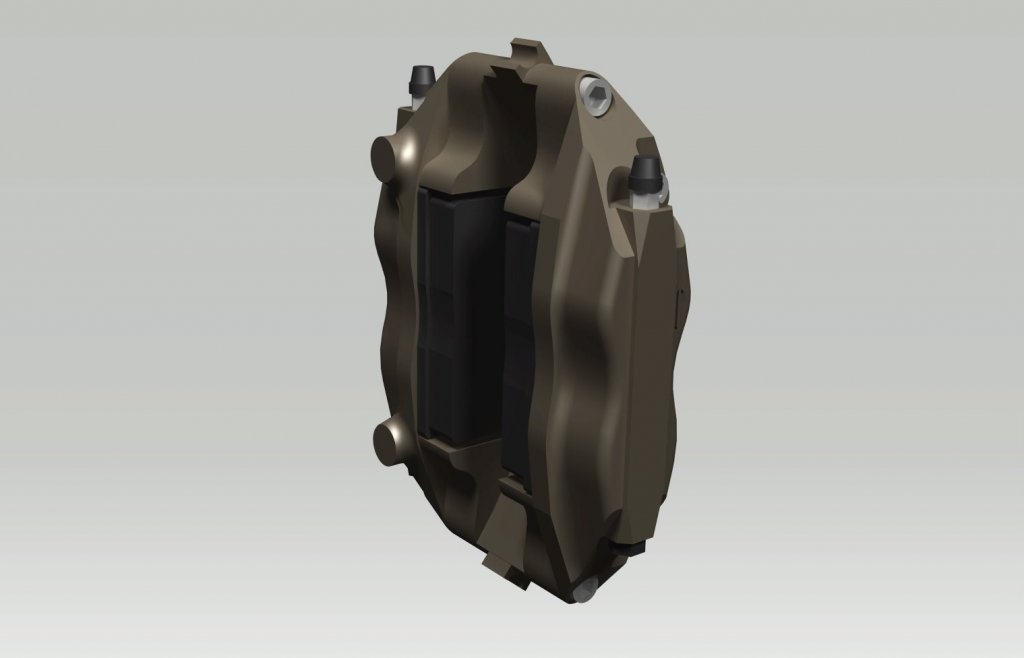

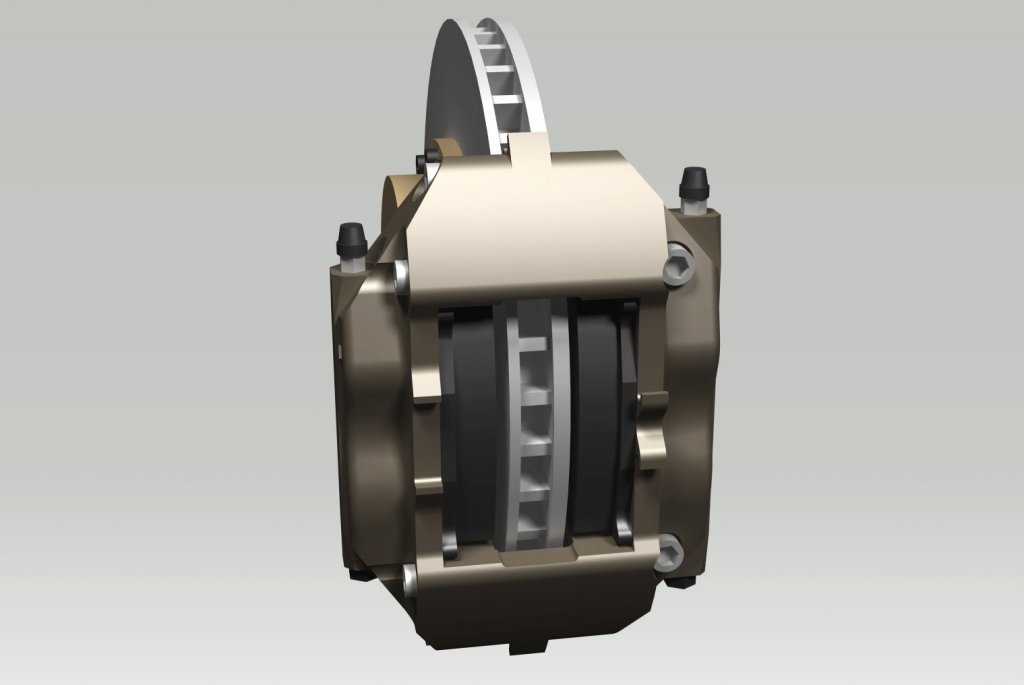

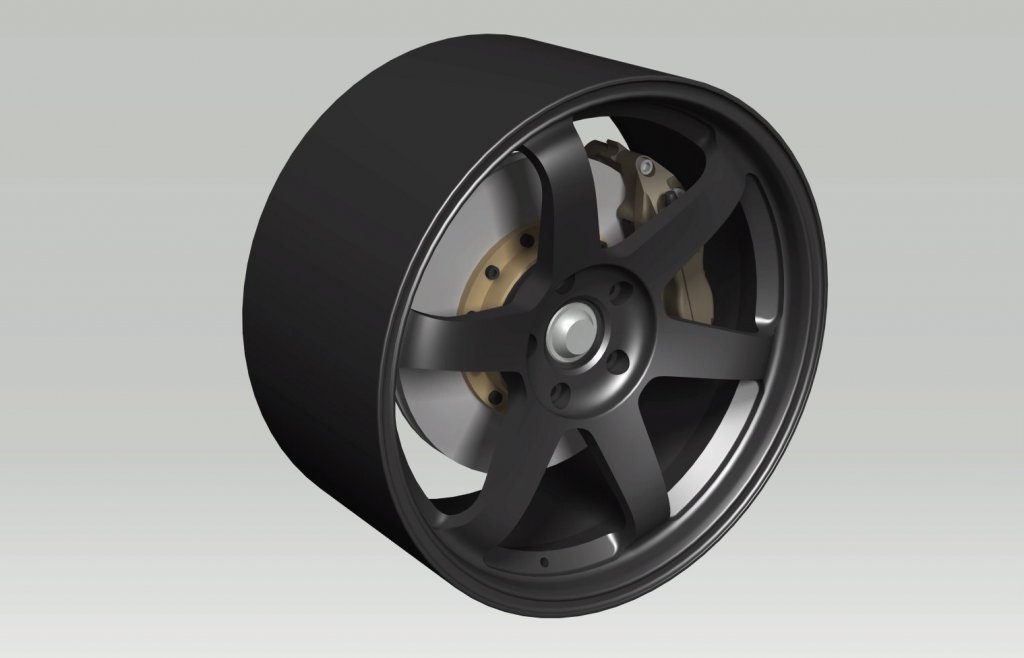

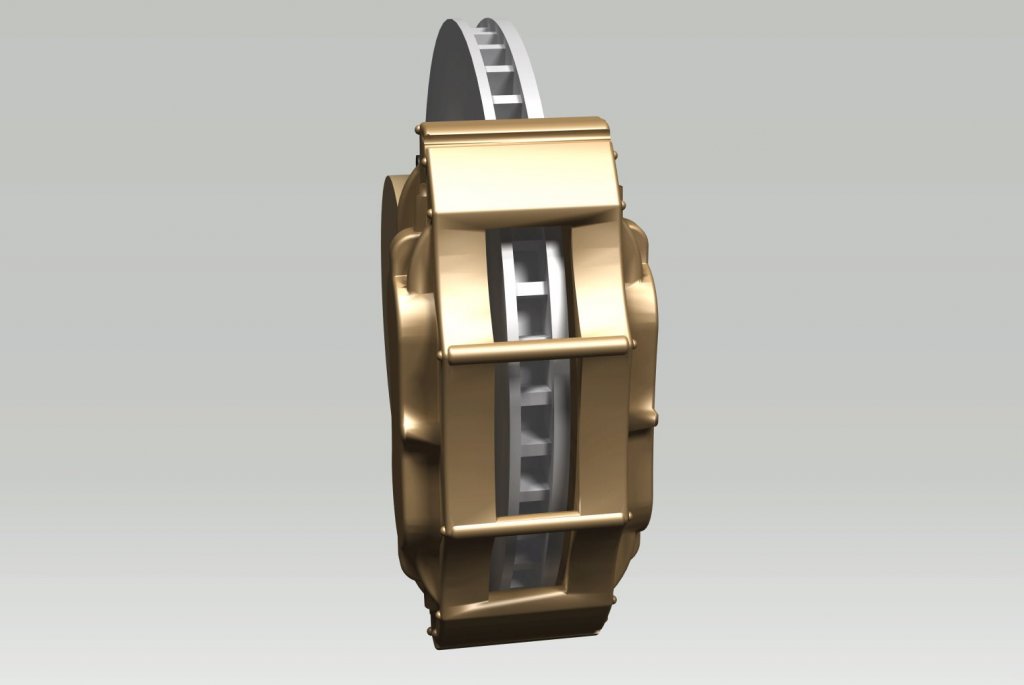

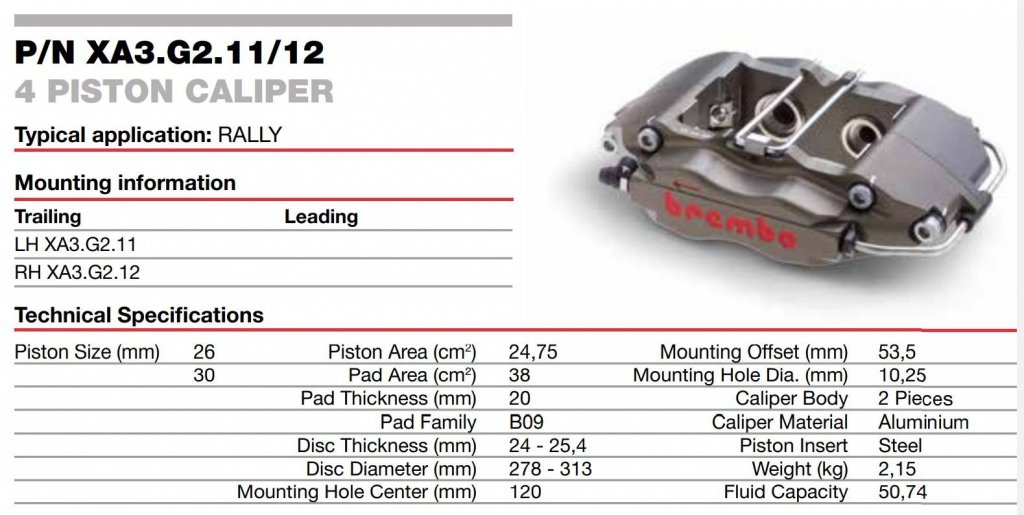

Сегодня кину ещё красивых картинок. Не устраивали меня тормозные скобы,которые я вырастил ранее. Решил построить свои. Благо, заводские чертежи в Интернете на многие модели можно найти. В качестве цели была выбрана скоба Brembo XA3.G2.11/12. Она как раз подходит под диаметр тормозных дисков.















А это чудо я вырастил раньше. Модель не моя.

Изменено 16 Nov 2021, 19:56:10 пользователем PETERSON

[John Wick 3936]

Шестигранники пропечатаются в 1/24?

[PETERSON 9452]

2 часа назад, John Wick сказал:

Шестигранники пропечатаются в 1/24?

Нет, наверное. Но красиво же?

[John Wick 3936]

6 hours ago, PETERSON said:

Нет, наверное. Но красиво же?

Красиво, бесспорно) На рендерах всегда все красиво)

[PETERSON 9452]

Сегодня обойдёмся без рендеров. Картинок красивых тоже не будет. Рабочий процесс снимаю на телефон, ибо некогда.

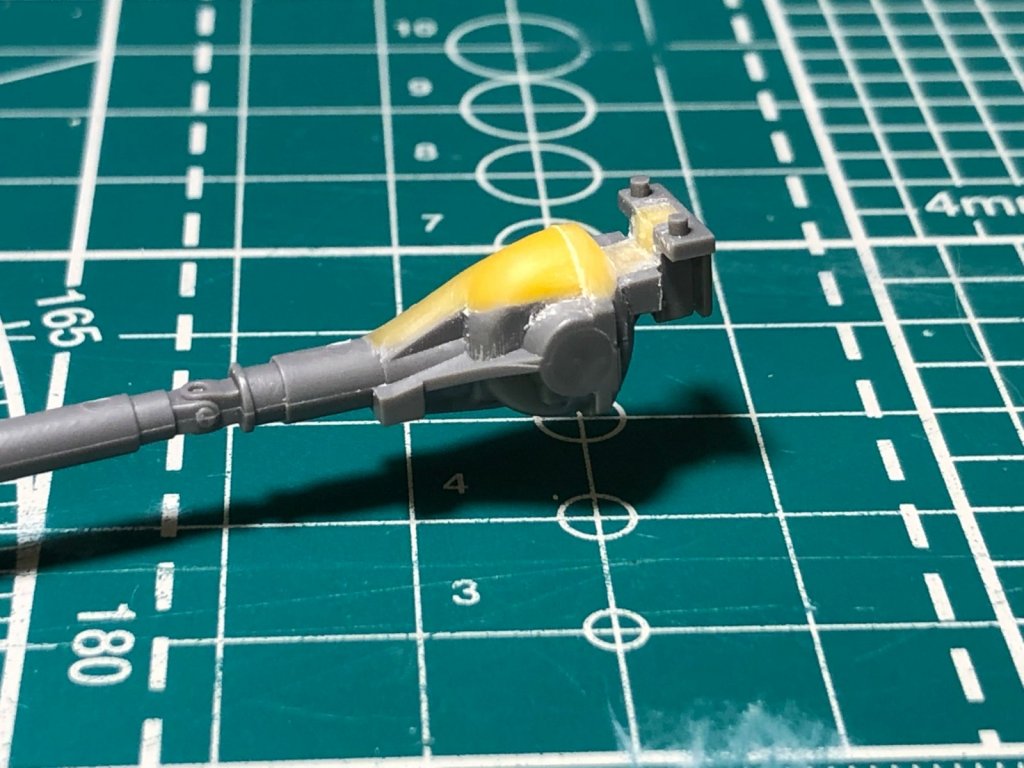

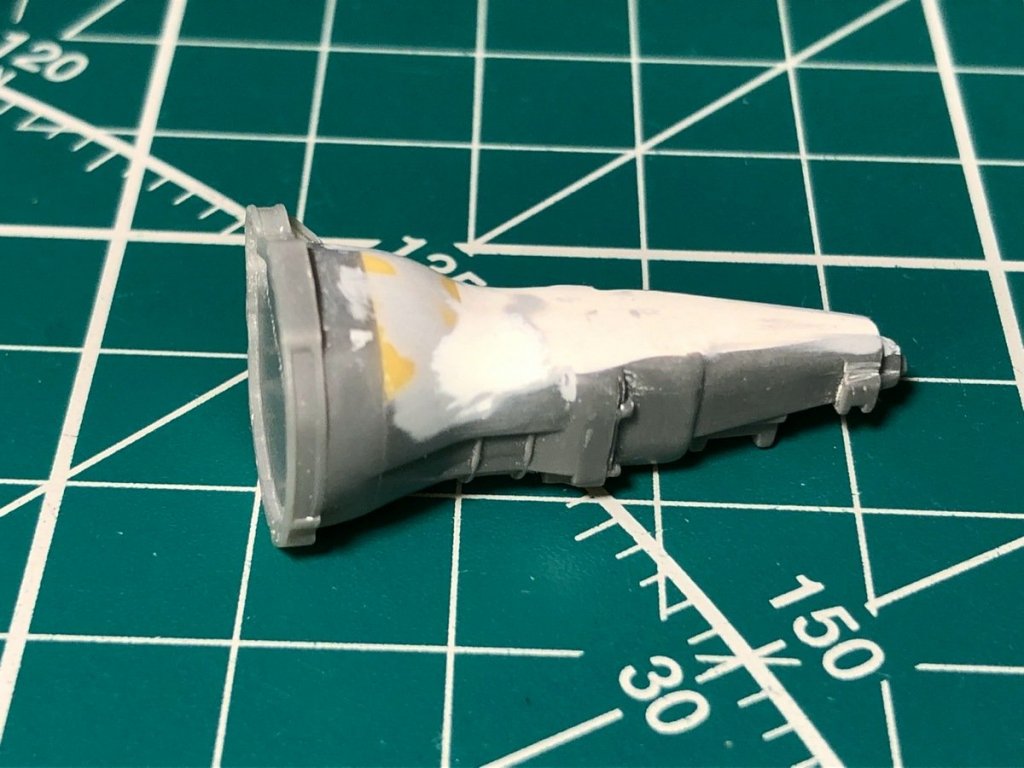

Долепил из шпакли тыльную сторону заднего редуктора и коробки передач.

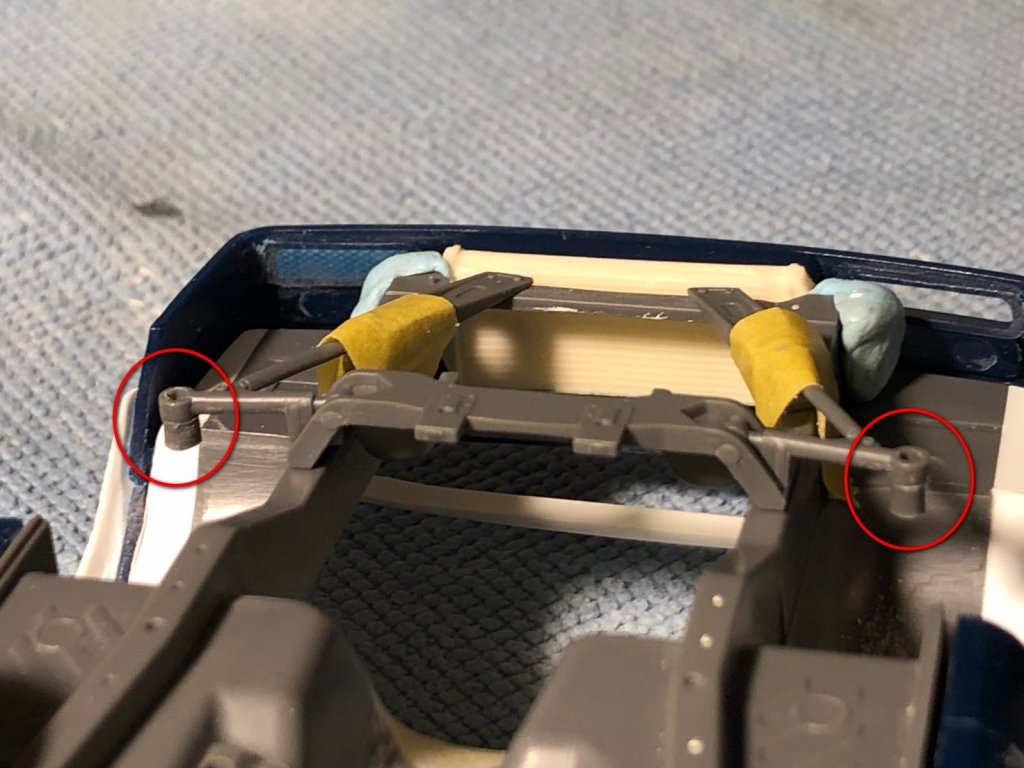

Приклеил проставки на нижние рычаги передней подвески. Вкорячил интеркулер (пока висит на Блютаке).

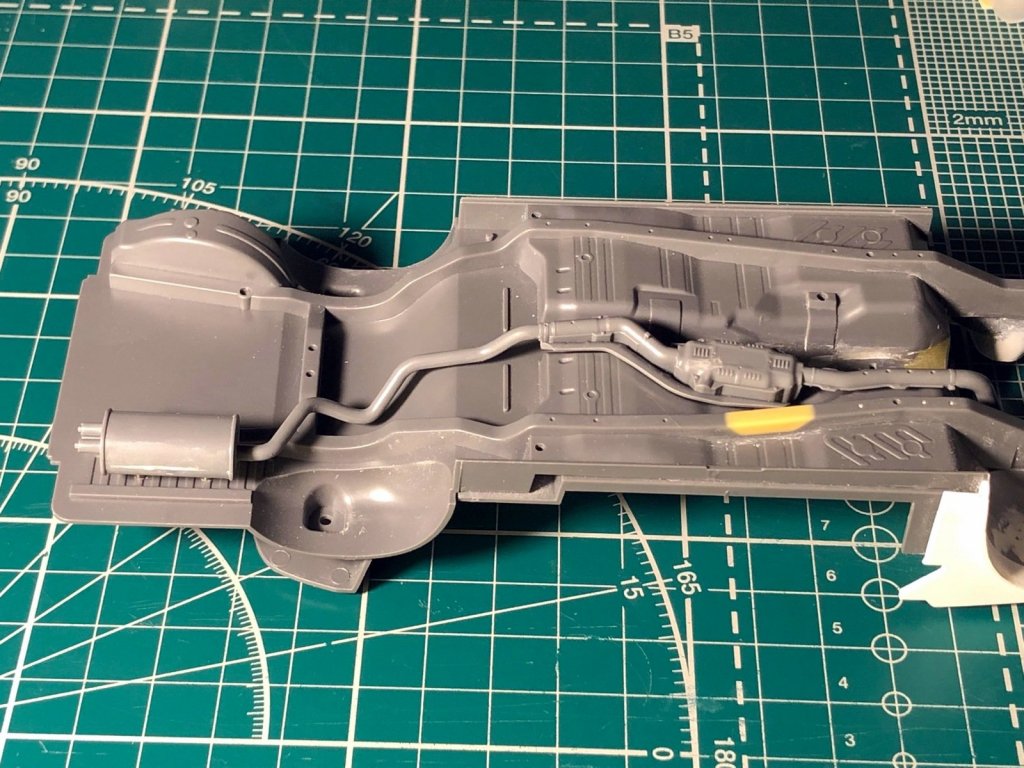

От глушителя отрезал слоноподобные опоры и зашпаклевал тыльную сторону.

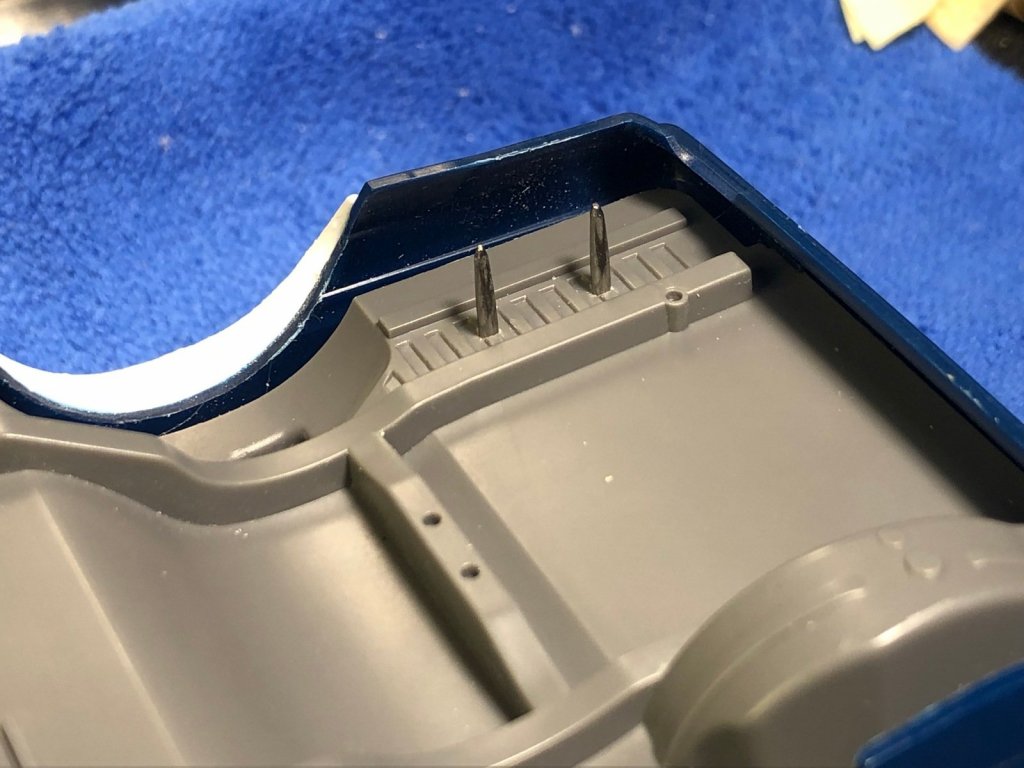

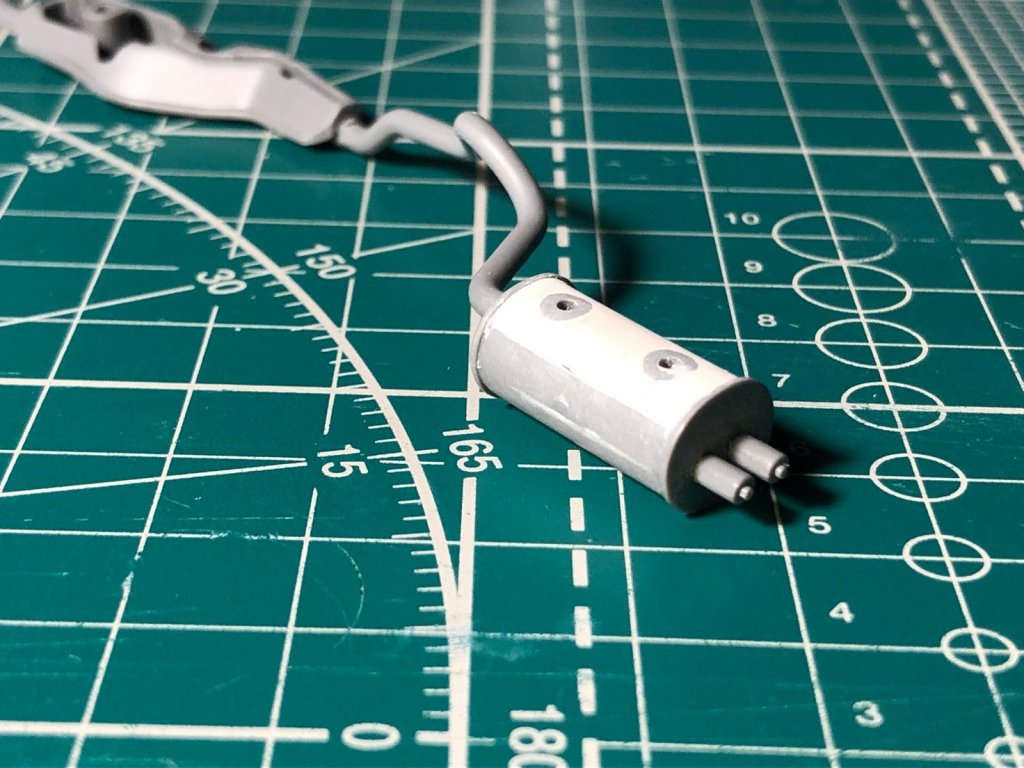

Вместо штатного крепления глушителя вклеил обрезки вязяльных спиц из нержавейки. Пин для крепления резонатора увеличил с помощью пластикового прутка.

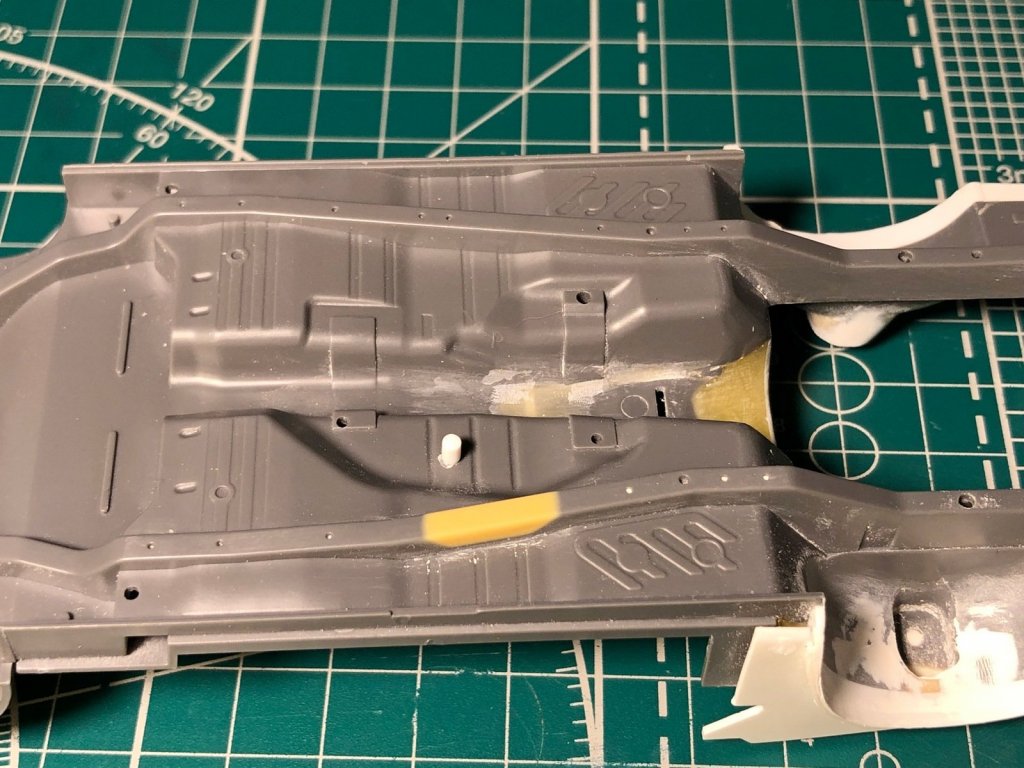

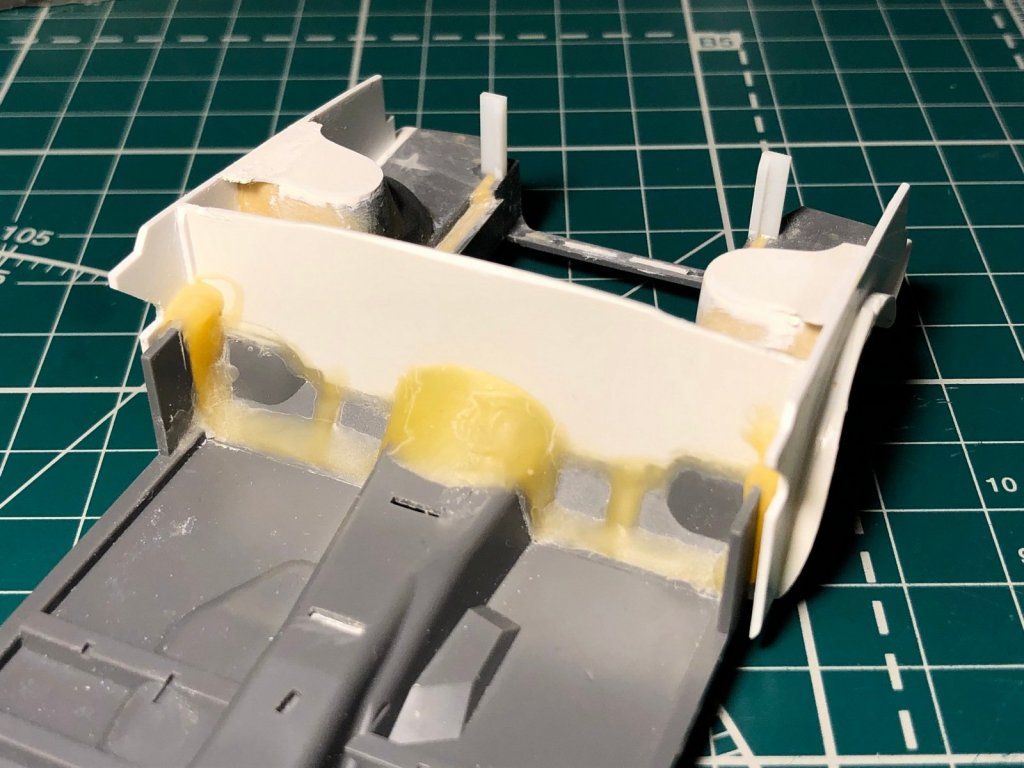

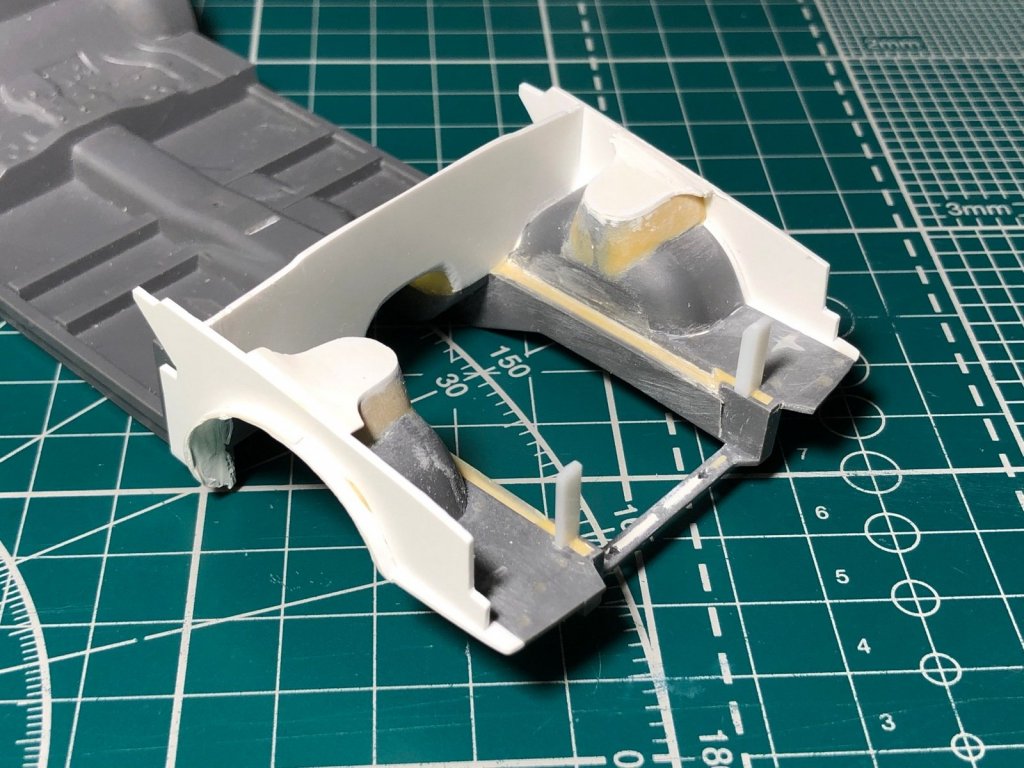

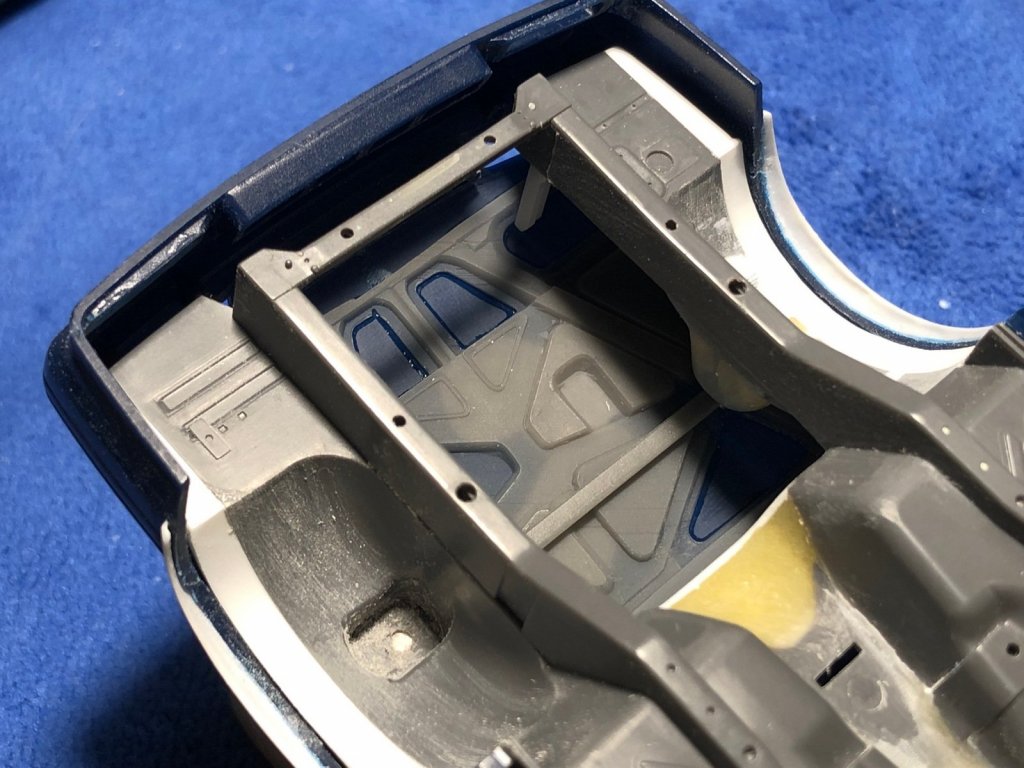

Залепил дыры в салоне. Добавил пластика на чашки крепления передних стоек подвески. Изготовил две вертикальные стойки телевизора (передней панели).

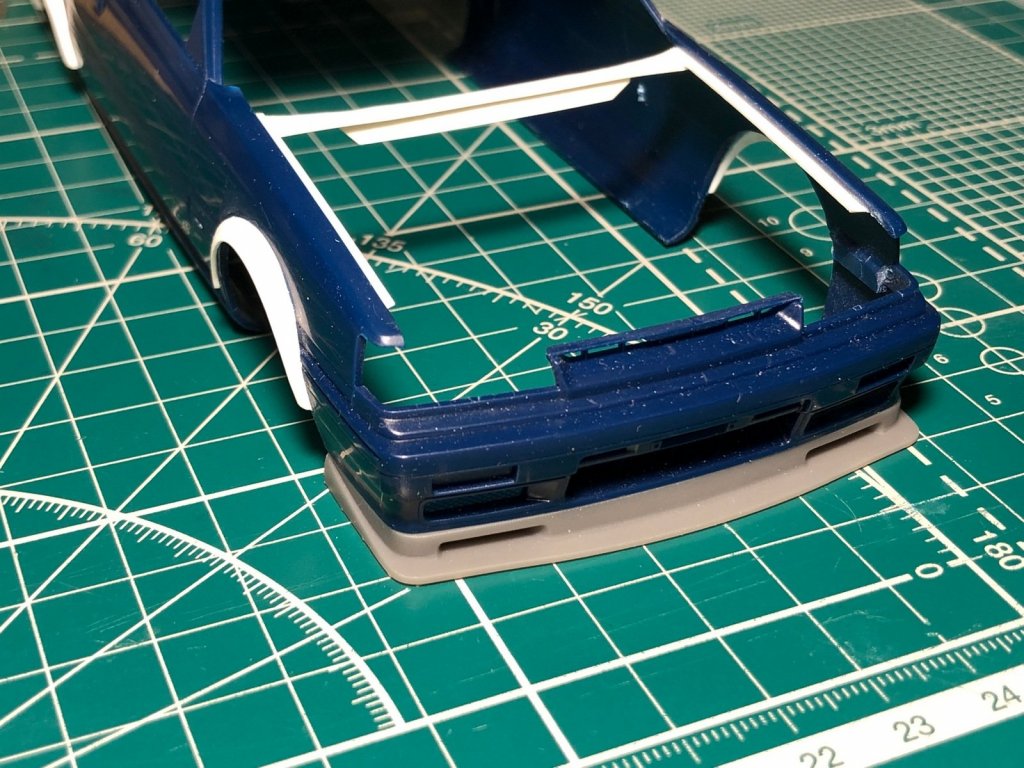

Сделал более модный передний спойлер.

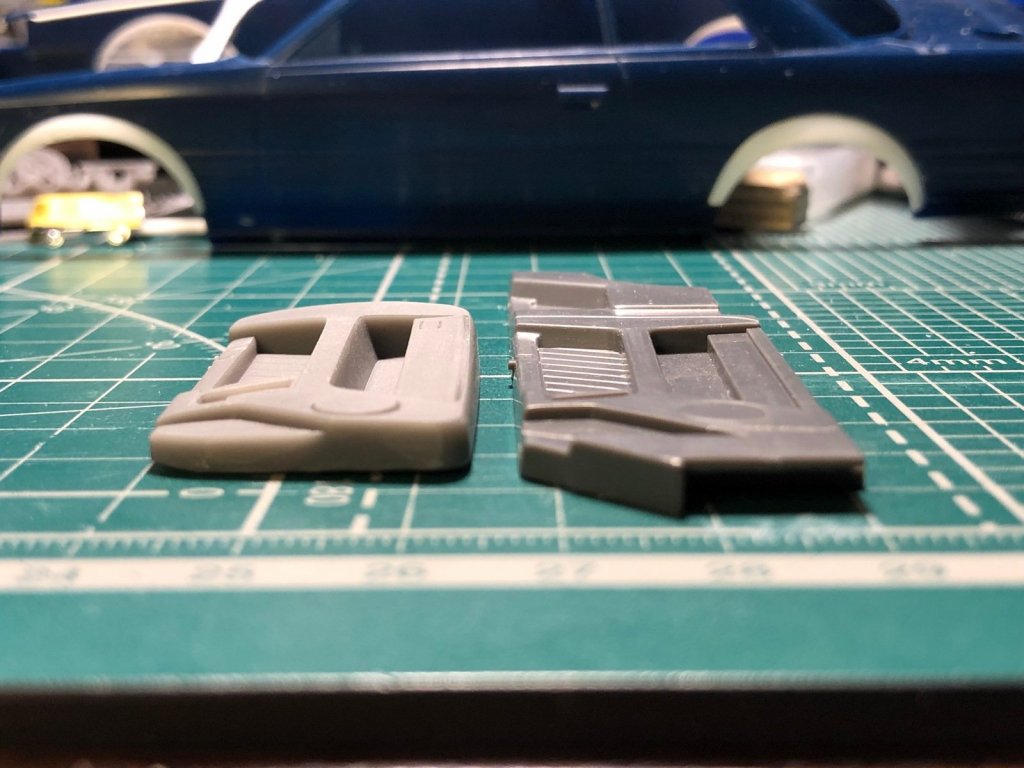

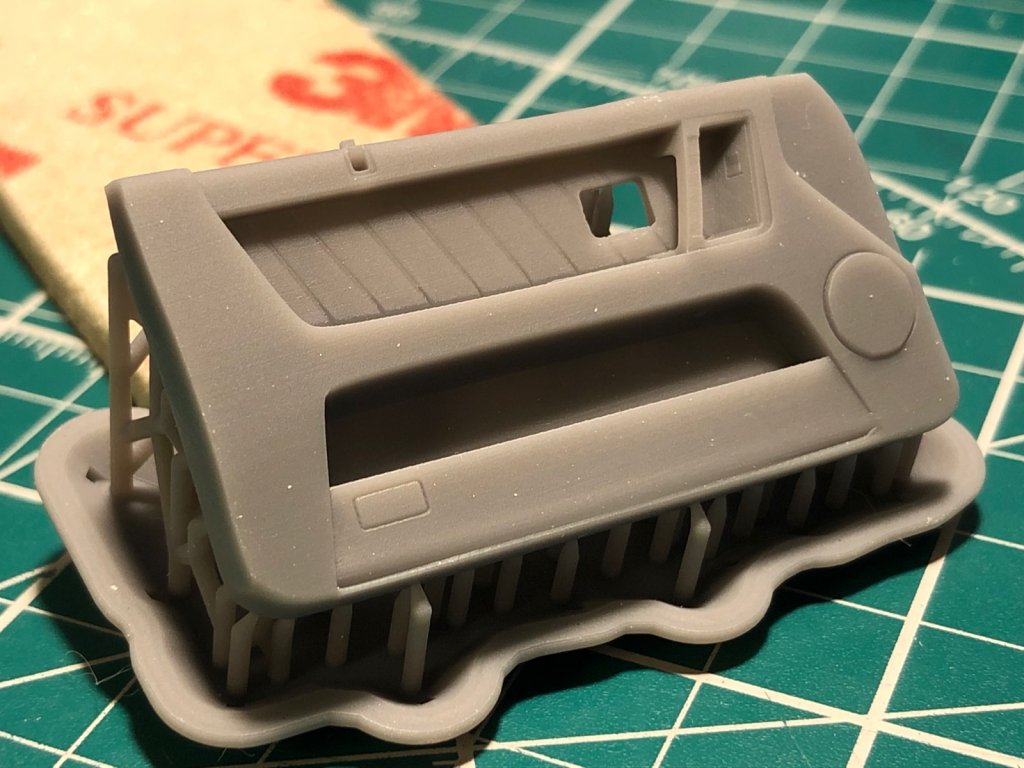

А также новую дверную карту. Пока одну. Не нравятся мне плоские китовые карты.

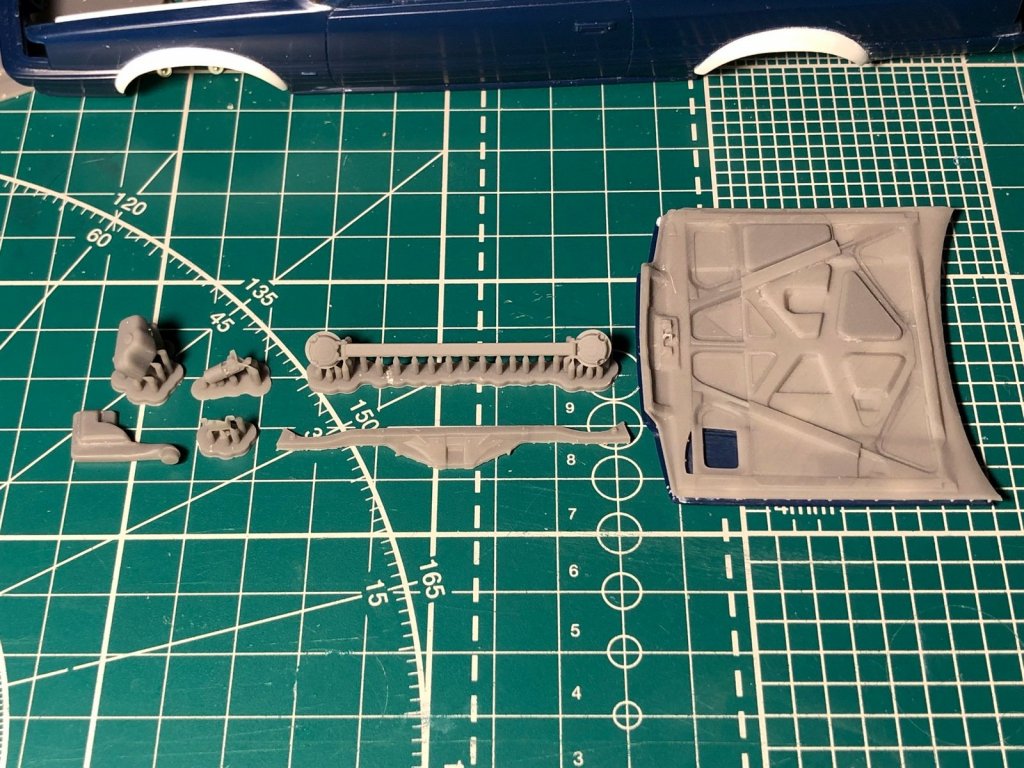

И ещё изготовил кучку деталей подкапотки. Расширительный бачок, бачок омывателя, моторчик стеклоочистителя, замок капота, распорку, верхнюю поперечину передней панели, усилитель капота с утеплителем.



На сегодня всё.



Изменено 22 Nov 2021, 15:54:46 пользователем PETERSON

[Heil_Max 2367]

А тем временем уже конец ноября….

[PETERSON 9452]

@Heil_Max И что дальше?

До конца ноября ещё неделя. А без этих деталей мне модель не собрать.

[Heil_Max 2367]

9 минут назад, PETERSON сказал:

И что дальше?

А дальше декабрь. Рождество, Новый год.

[PETERSON 9452]

@Heil_Max Рождество в январе. Новый год тоже. Так что работаем!

[Heil_Max 2367]

7 минут назад, PETERSON сказал:

Рождество в январе.

У кого как:)

[JumperSVP 334]

Ух как круто! Ждём продолжения )

[PETERSON 9452]

Маленькое дополнение к предыдущему обновлению. Вырастил сегодня вторую дверную карту, внутренние ручки дверей и четыре тормозные скобы.





[4auka 2767]

Ну теперь то уж можно начинать собирать. Времени осталось всего ничего.

[PETERSON 9452]

1 час назад, 4auka сказал:

Ну теперь то уж можно начинать собирать.

Так я его с первого дня конкурса собираю.

А если ты про покраску, то пока все детали не будут готовы и подогнаны, то к покраске я не приступаю.

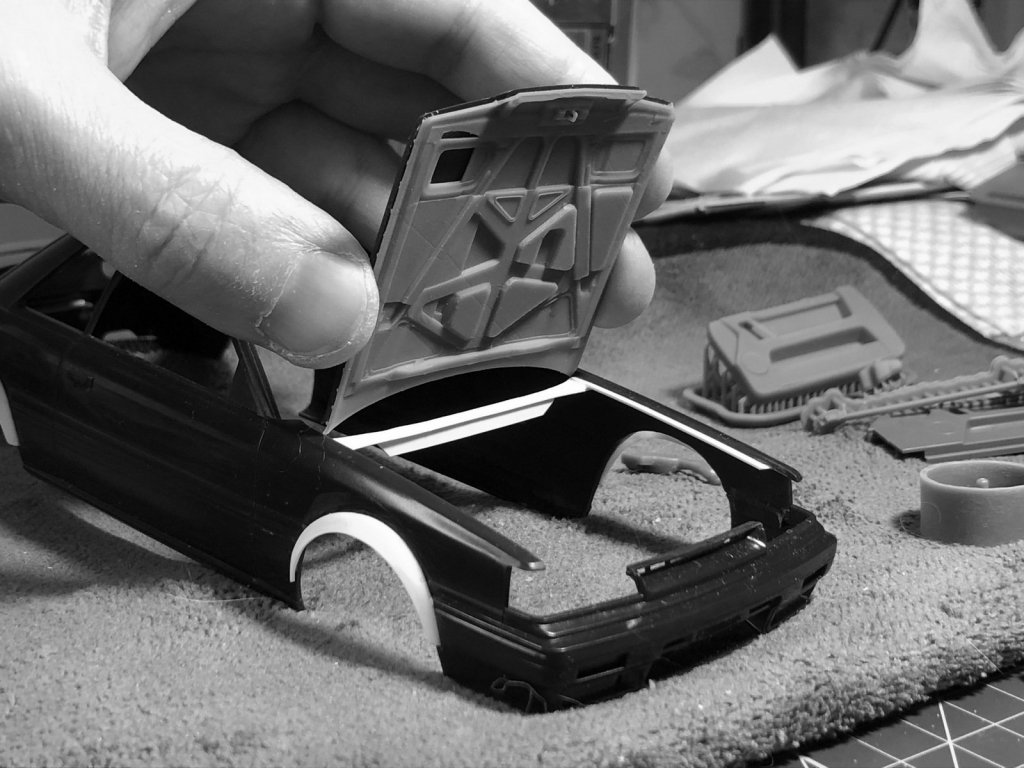

Вот, например. Примерил распорку, подогнал её к чашкам, затем примерил усилитель капота - он упёрся в распорку и стал торчать выше капота. Примерил сам капот - он тоже упёрся в распорку. "Катастрофа" - подумал я. Затем наметил план корректирующих действий и принялся его осуществлять.

Капот изнутри сточил, уменьшив его толщину в критичных местах с 1,1 до 0,7 мм. Затем уменьшил толщину усилителя, обрезал его по периметру и сделал отверстия напротив стаканов распорки.

Распорка.



Ямы в капоте, чтобы не упирался в стаканы распорки.

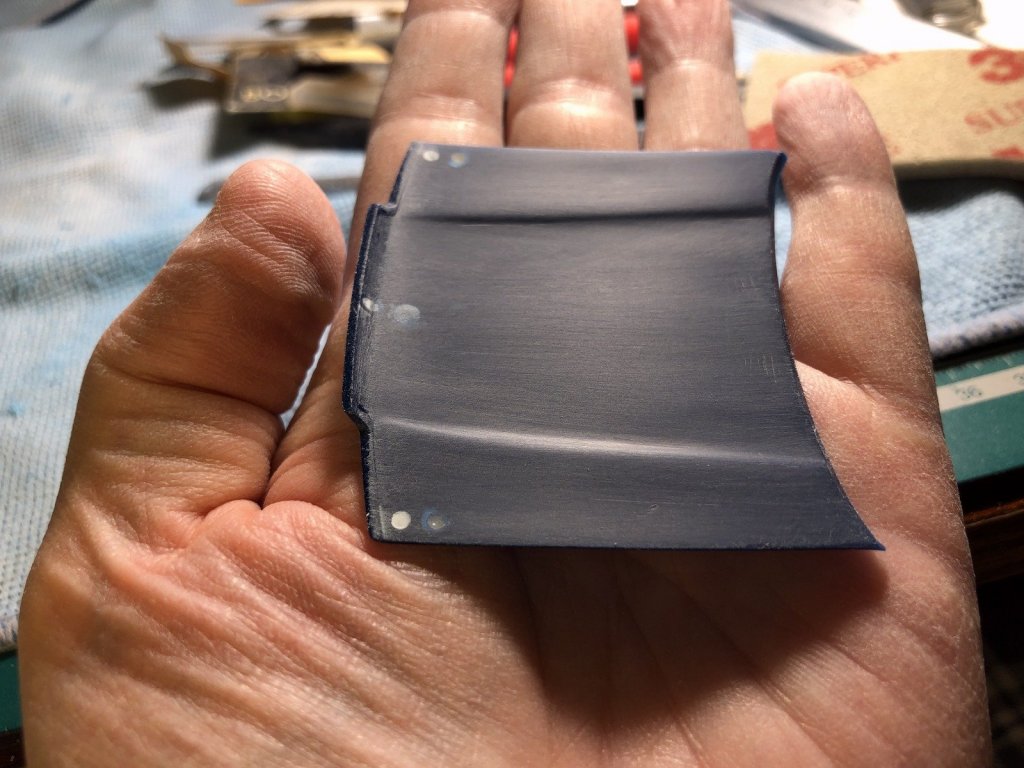

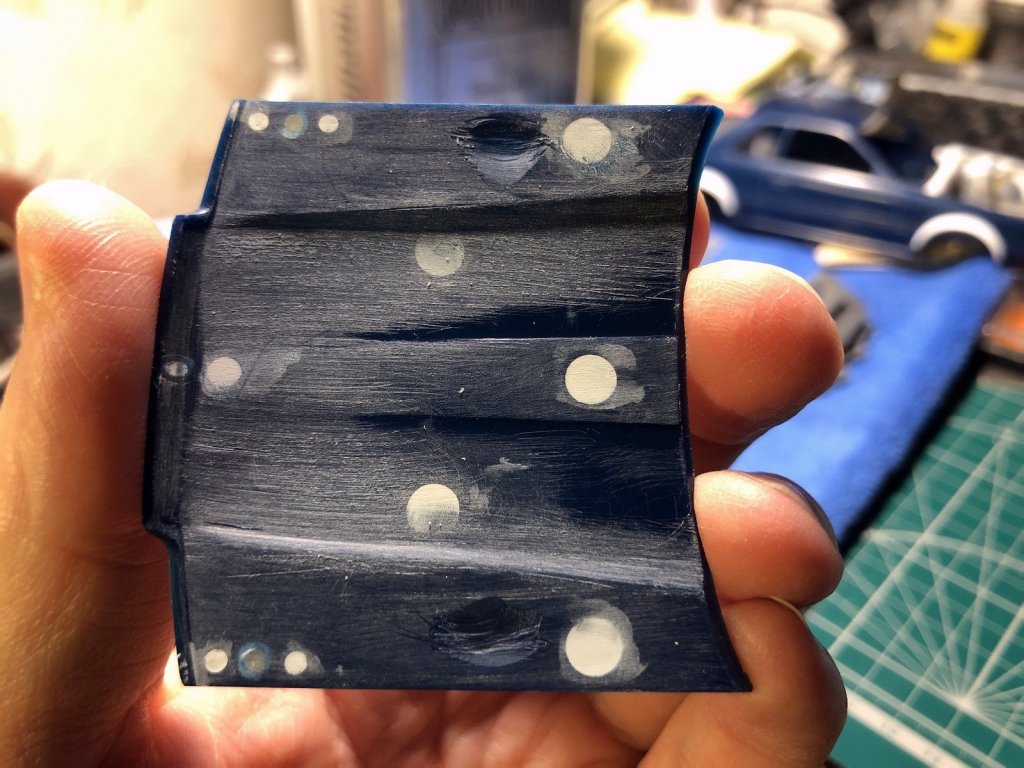

Сточенный изнутри капот.

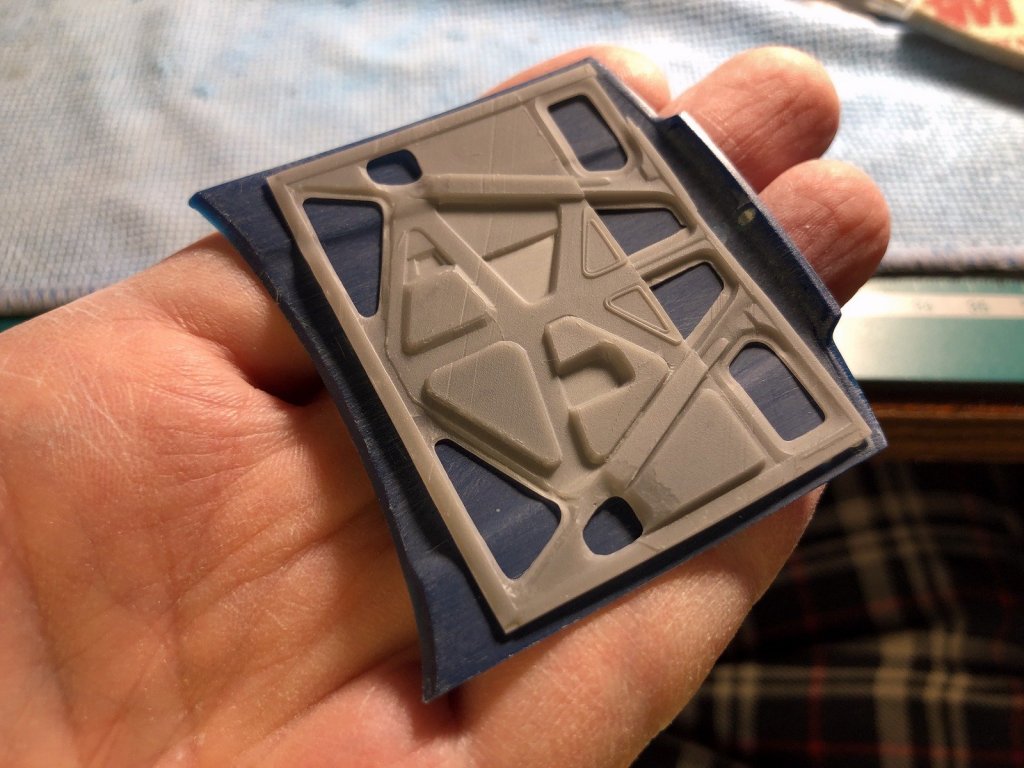

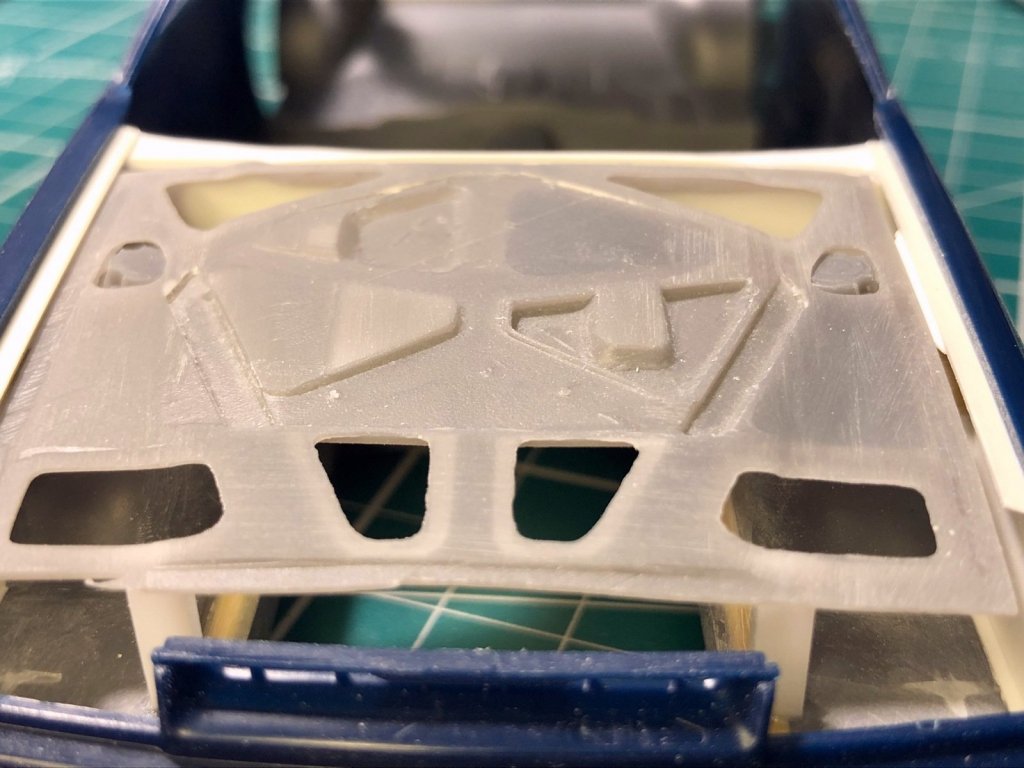

Доработанный в местах стаканов усилитель.

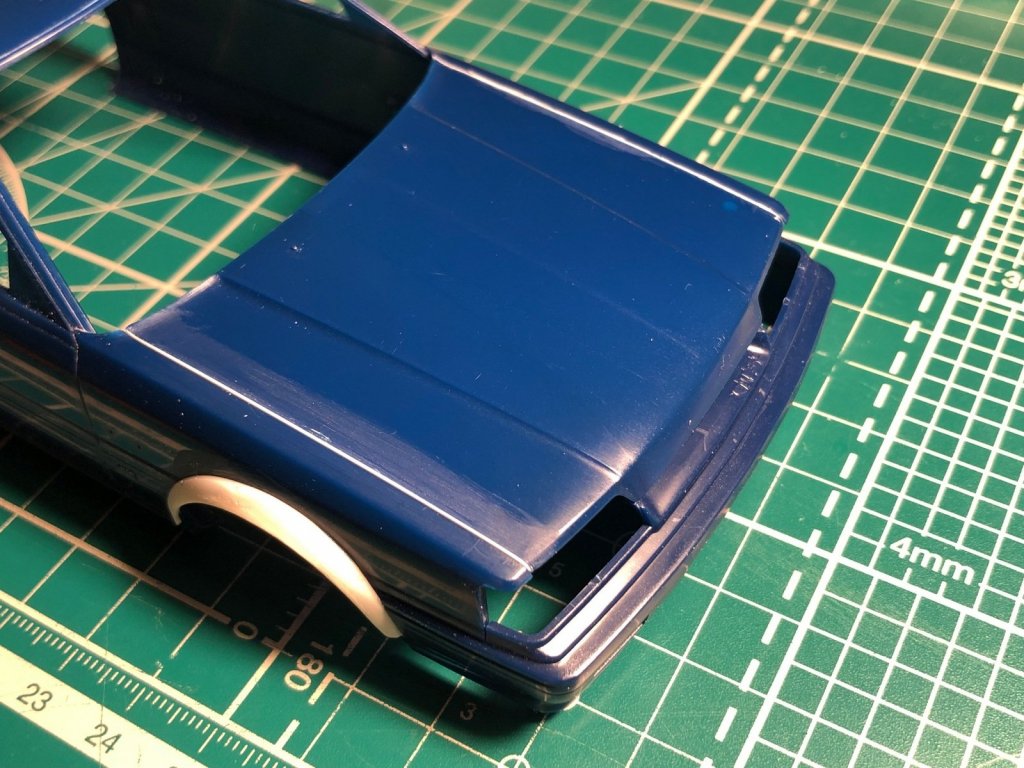

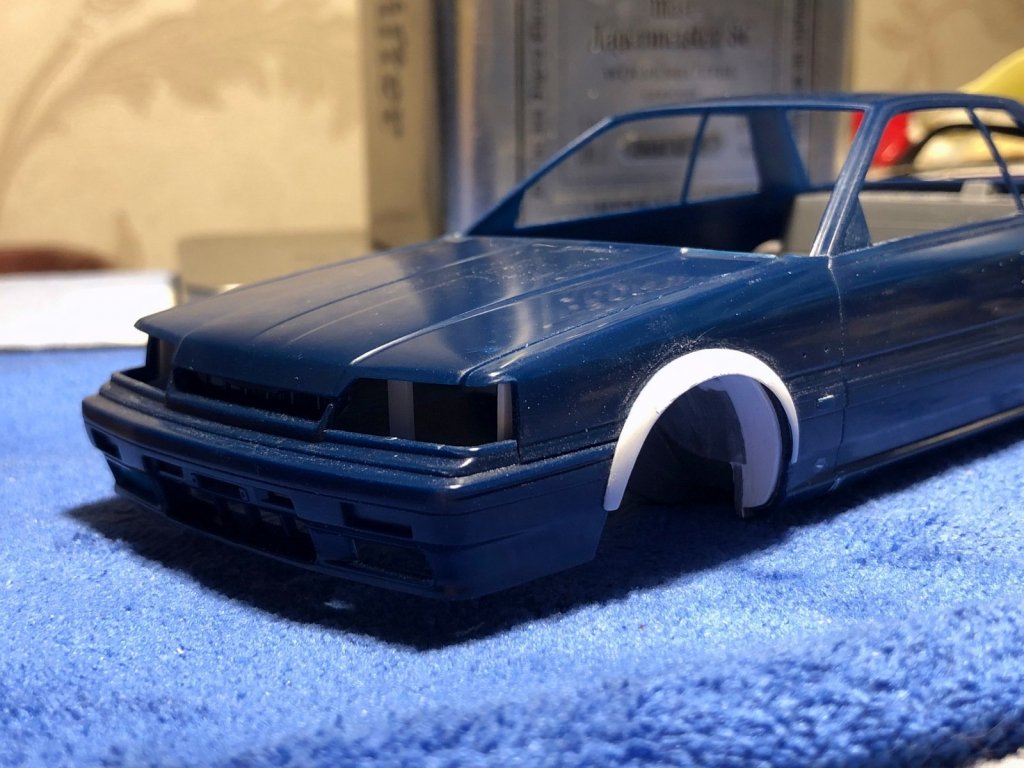

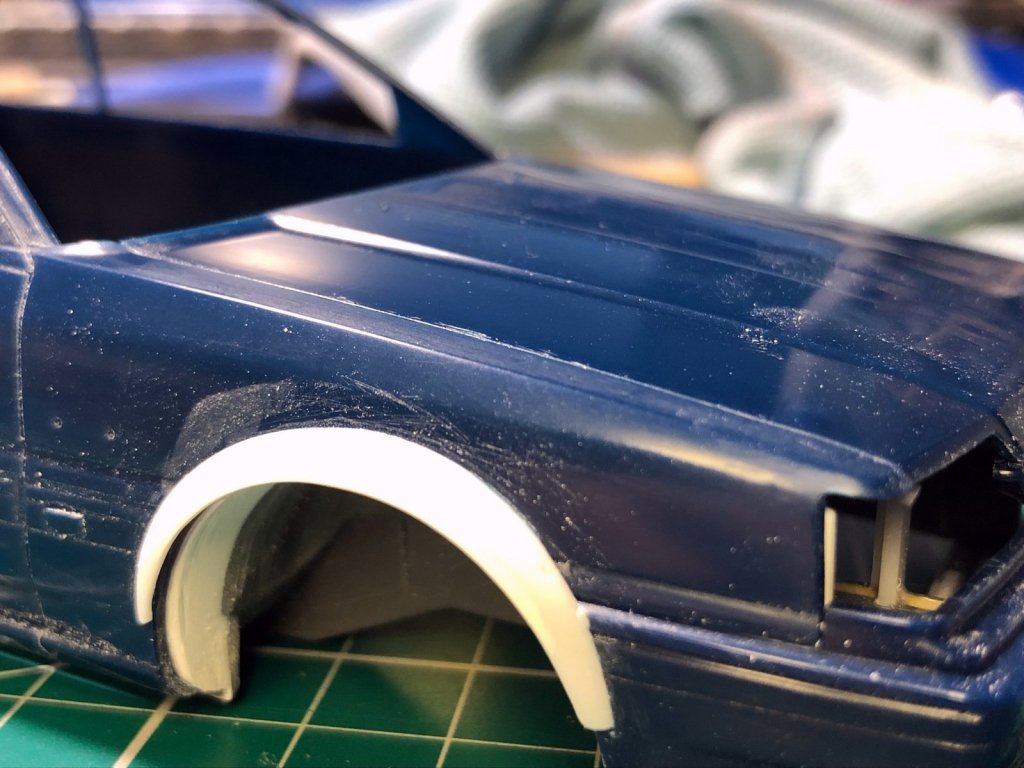

Капот вместе с усилителем. Больше не торчит.



Теперь надо вклеить усилитель и долепить его спереди и сзади.

[Heil_Max 2367]

Впечатляет…. Очень!

[4auka 2767]

Настоящий профильный технарь с опытом работает! Кайф!

[yura1961 3558]

15 часов назад, 4auka сказал:

Ну теперь то уж можно начинать собирать.

Это не наш метод.

[PETERSON 9452]

34 минуты назад, yura1961 сказал:

Это не наш метод

Да. Я так не могу. Некоторые, вон, красят детали, а потом подтачивают их в местах сочленения с другими и перекрашивают. Мне же надо завалить зверя с первого выстрела.

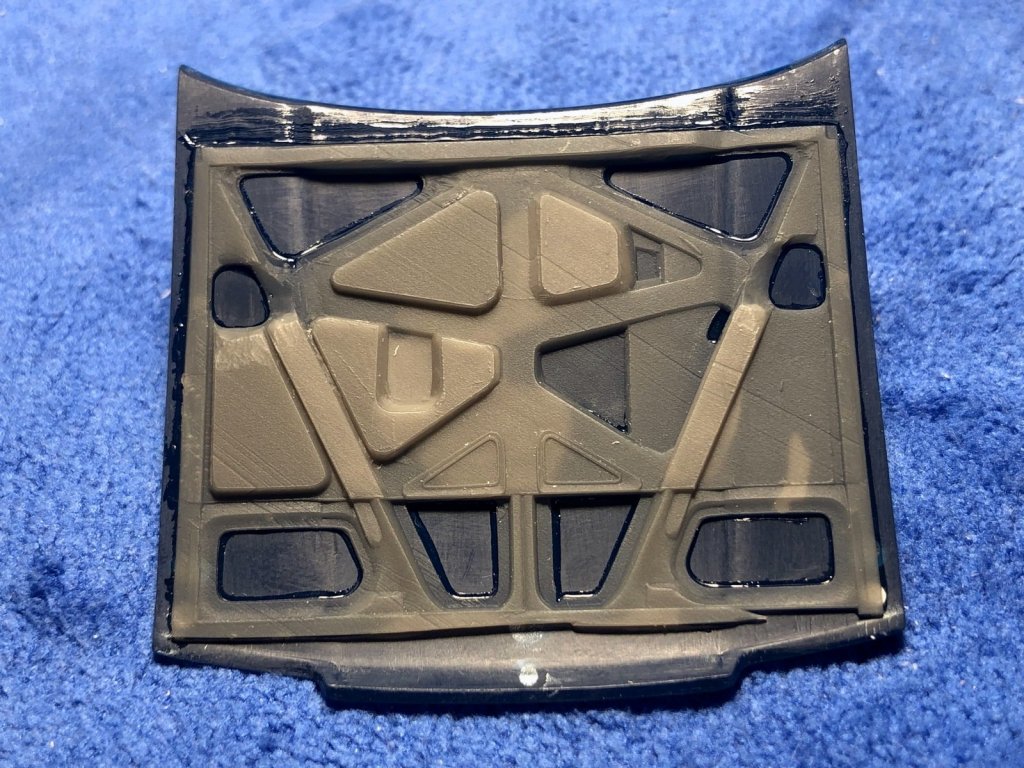

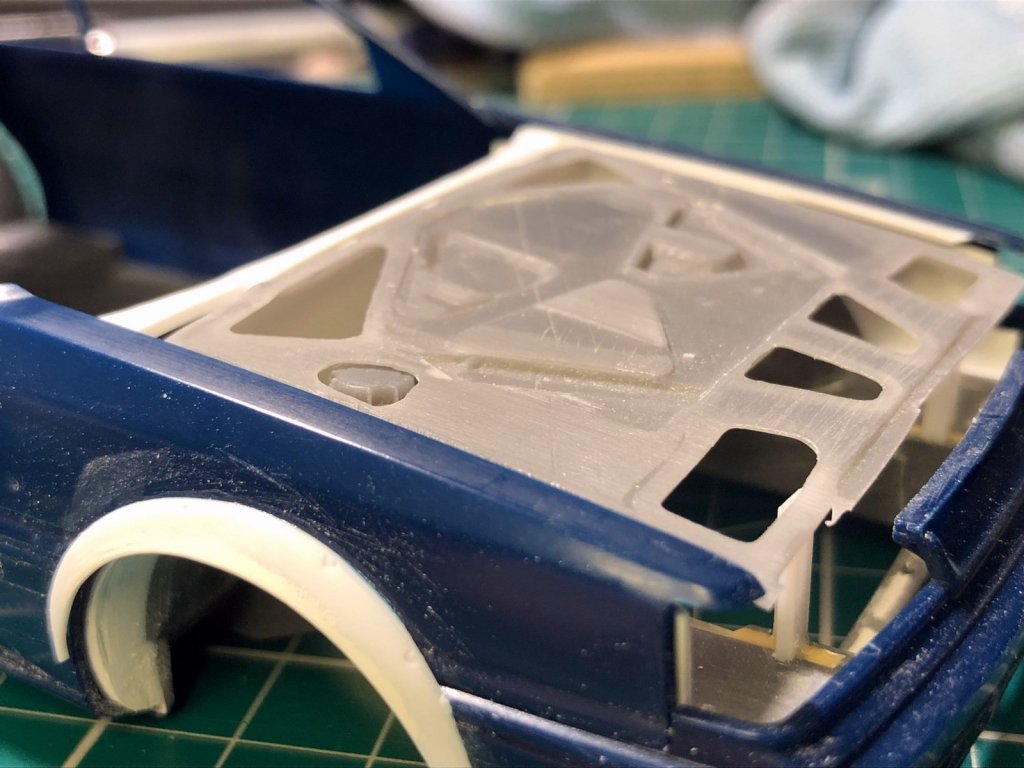

Кстати о птичках. Выставил ночью усилитель капота и вклеил на свою любимую эпоксидку.



Впереди финальная доработка напильником и шпаклей. Но на текущий момент промежуточным результатом я доволен.

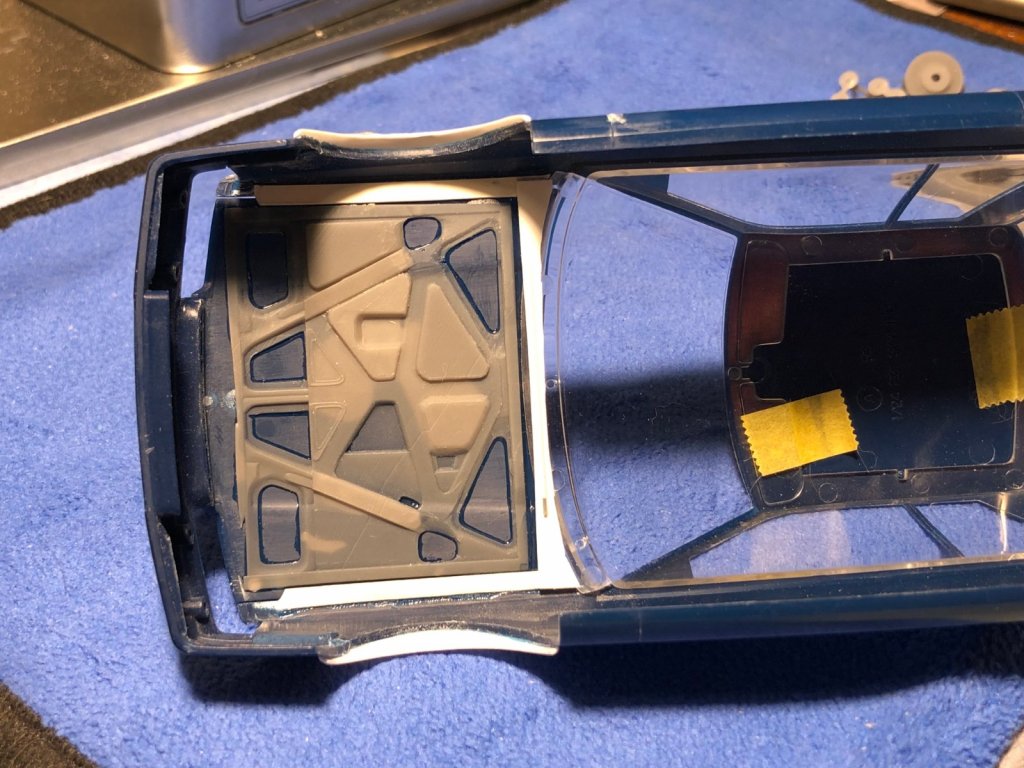

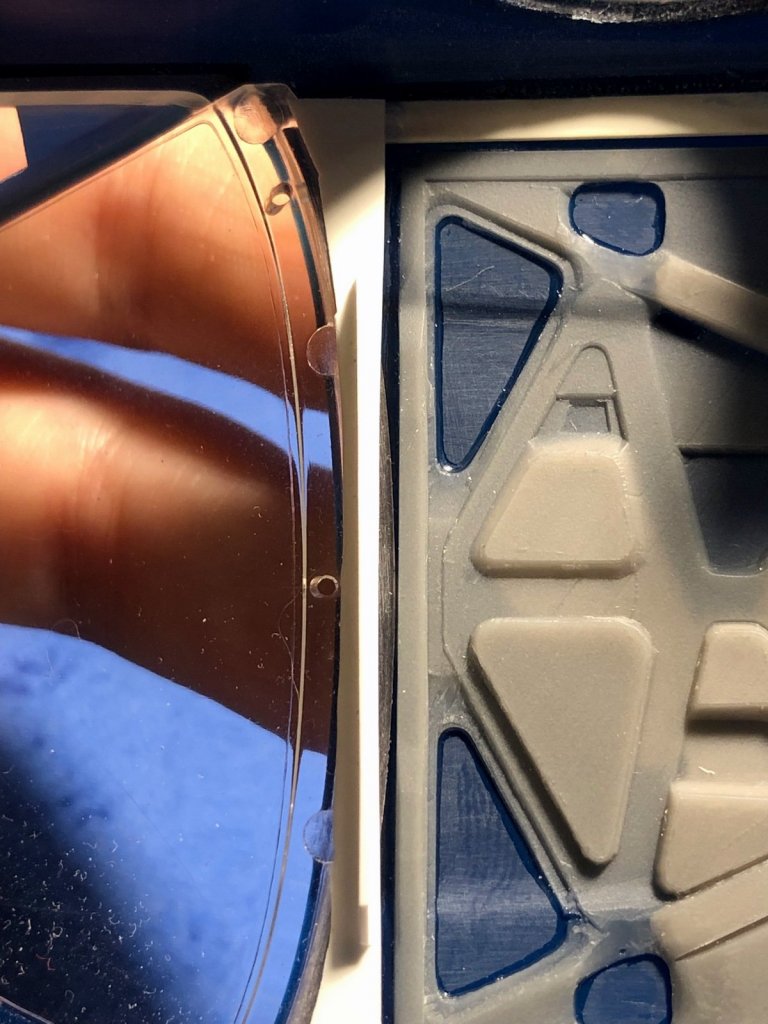

Кстати, примерил ванну остекления. Встала изумительно! Зазор до усилителя - десятые доли мм.





[John Wick 3936]

Михаил, а вы будете делать петли капота? Или имитацию, хотя бы.

[Andrey Labuzov 6463]

2 минуты назад, John Wick сказал:

Михаил, а вы будете делать петли капота? Или имитацию, хотя бы.

Ну ты нашёл кого спрашивать такие вещи. Как будто ответ не очевиден ))

[PETERSON 9452]

11 часов назад, John Wick сказал:

Или имитацию, хотя бы.

Насчёт рабочих петель не уверен, не успею. Имитацию сделать постараюсь.

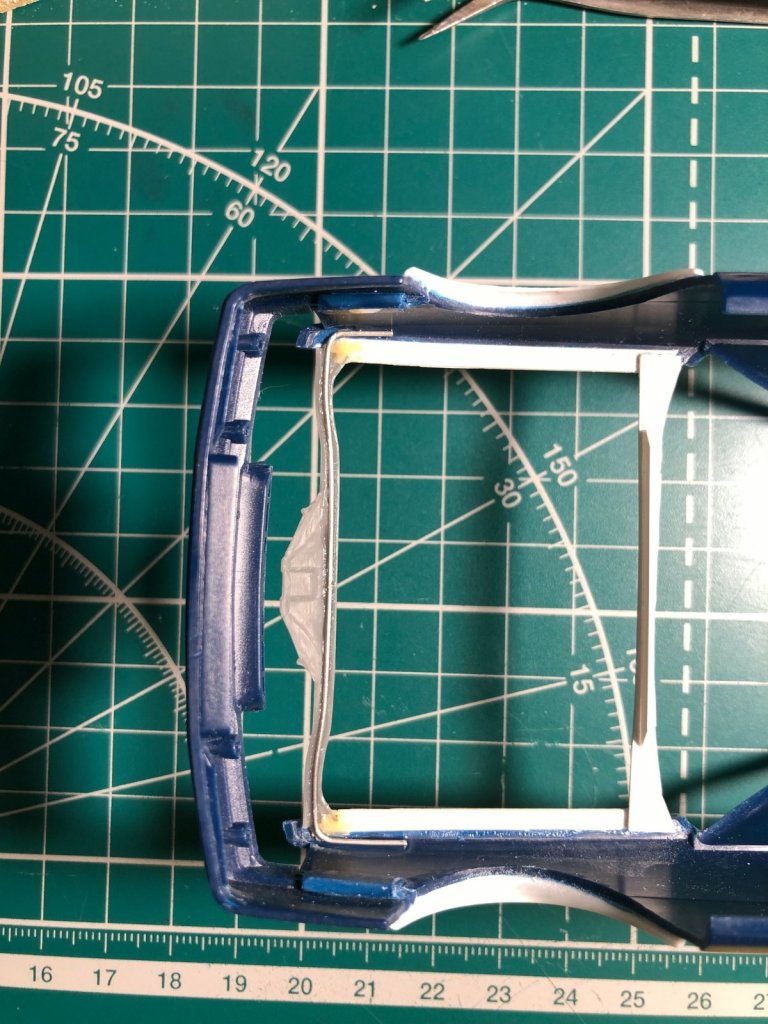

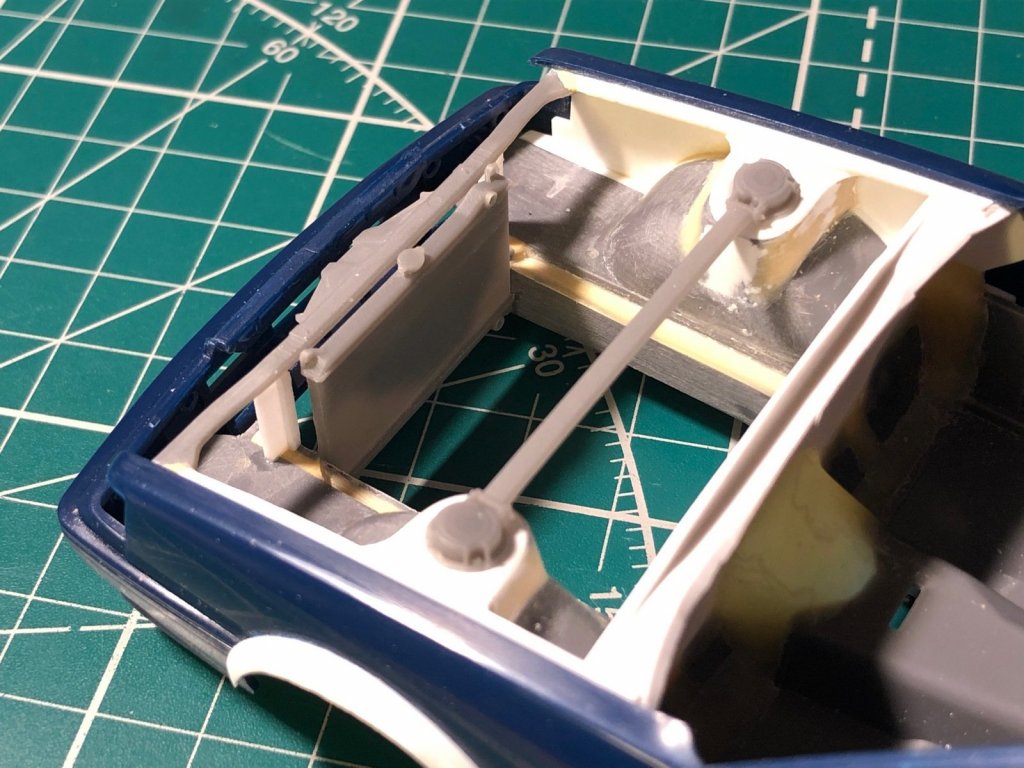

За сегодня успел не так много. Зато передняя панель встала на своё место.

[PETERSON 9452]

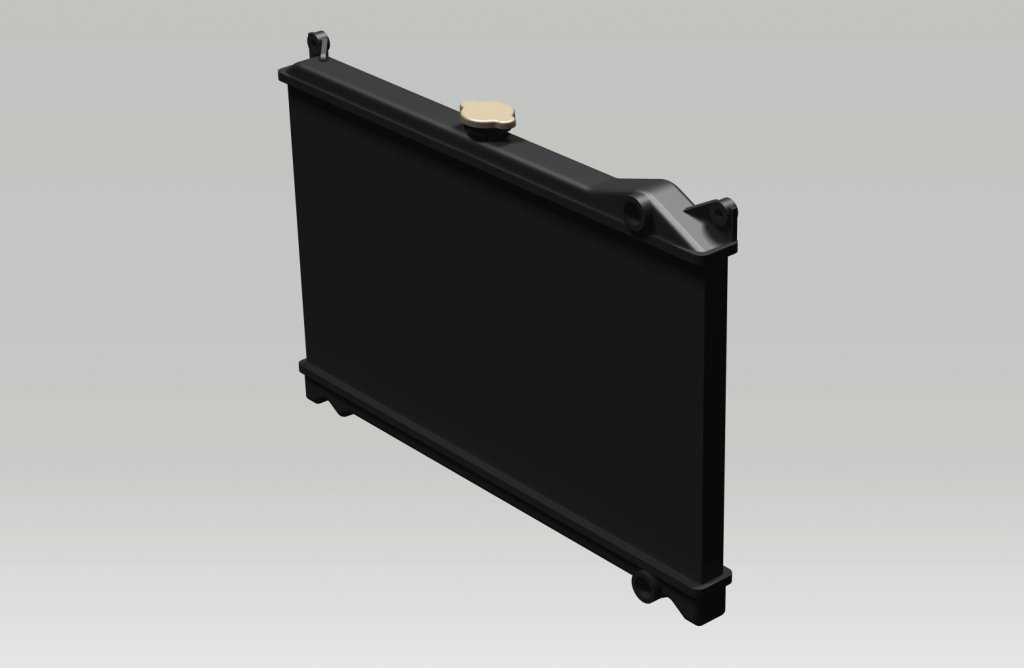

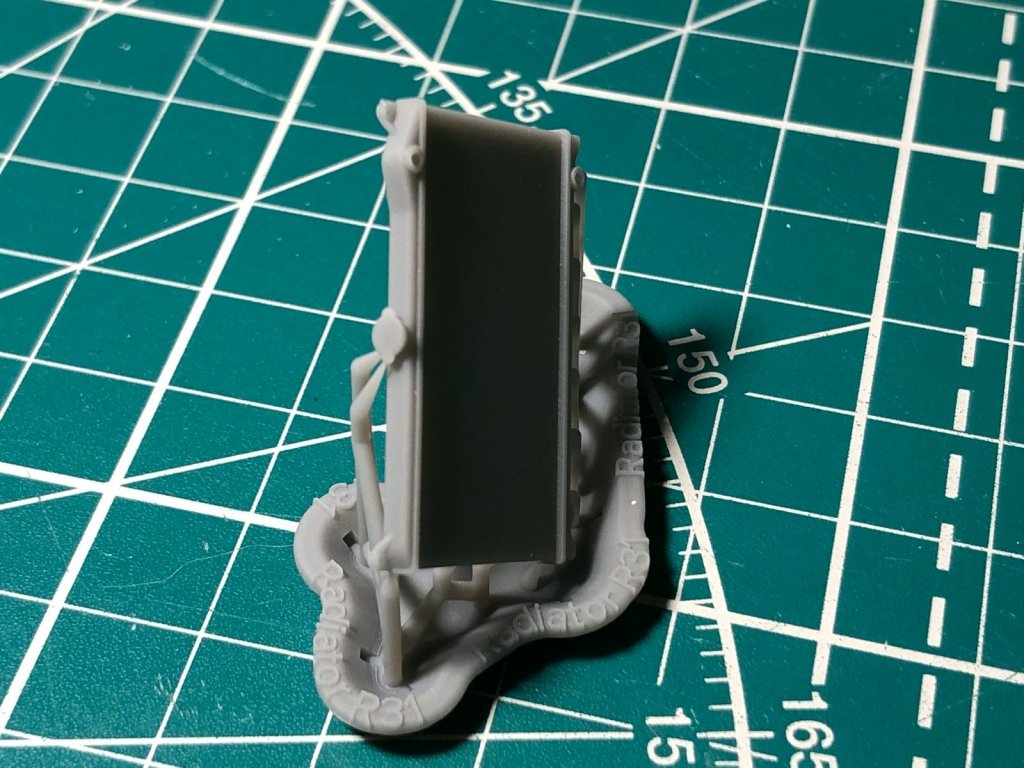

Радиатор.





Из крупного остаётся вакуумный усилитель тормозов и аккумуляторная батарея. Ну и всякие патрубки/шланги.

Выращенную поперечину передней панели усилил проволокой из нержавейки 0,6 мм.



Убрал зазоры по бокам капота с помощью листового полистирола.

[PETERSON 9452]

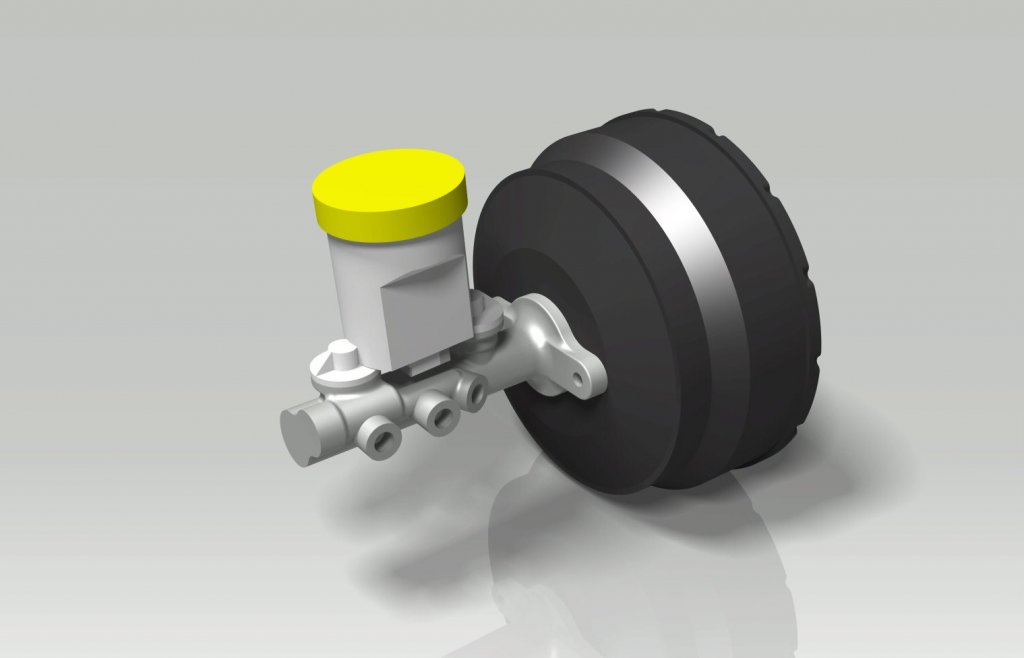

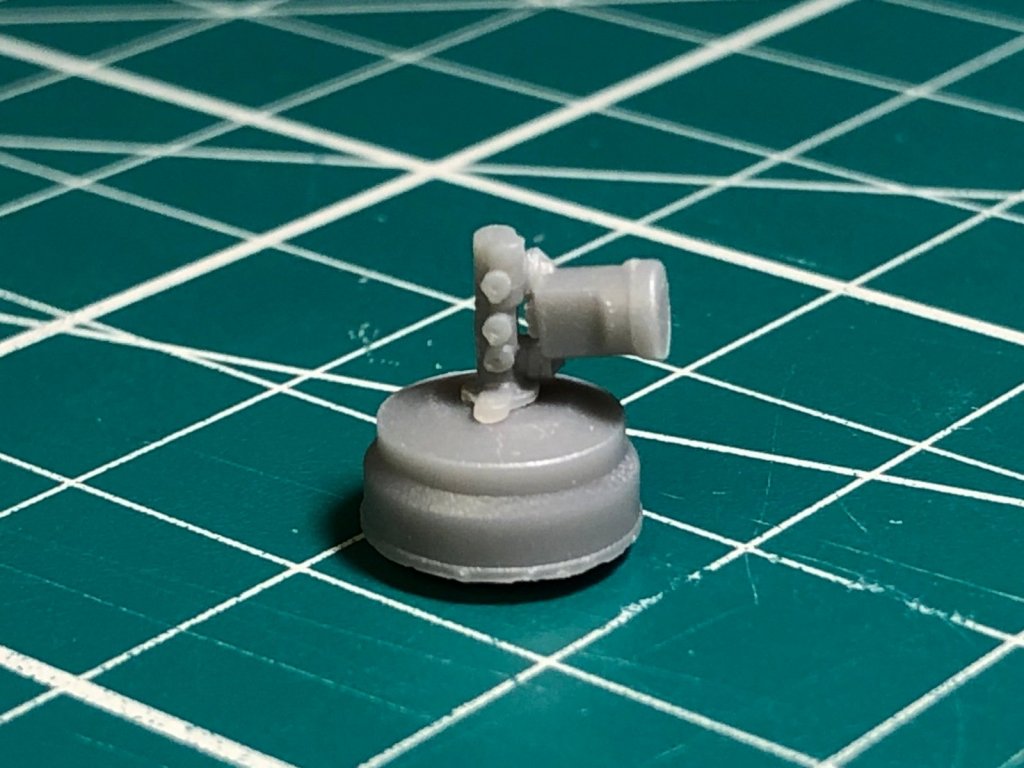

Ещё немного 3Д моделирования. Тут три детали: вакуумный усилитель, главный цилиндр и бачок с крышкой.



Мой принтер, к сожалению, стал печатать хуже, несмотря на недавнюю чистку оптической системы. Сейчас уже и относительно недорогие китайские принтеры печатают лучше. Всё идёт к тому, что в скором времени я тоже куплю себе более бюджетный принтер с более высоким разрешением печати.

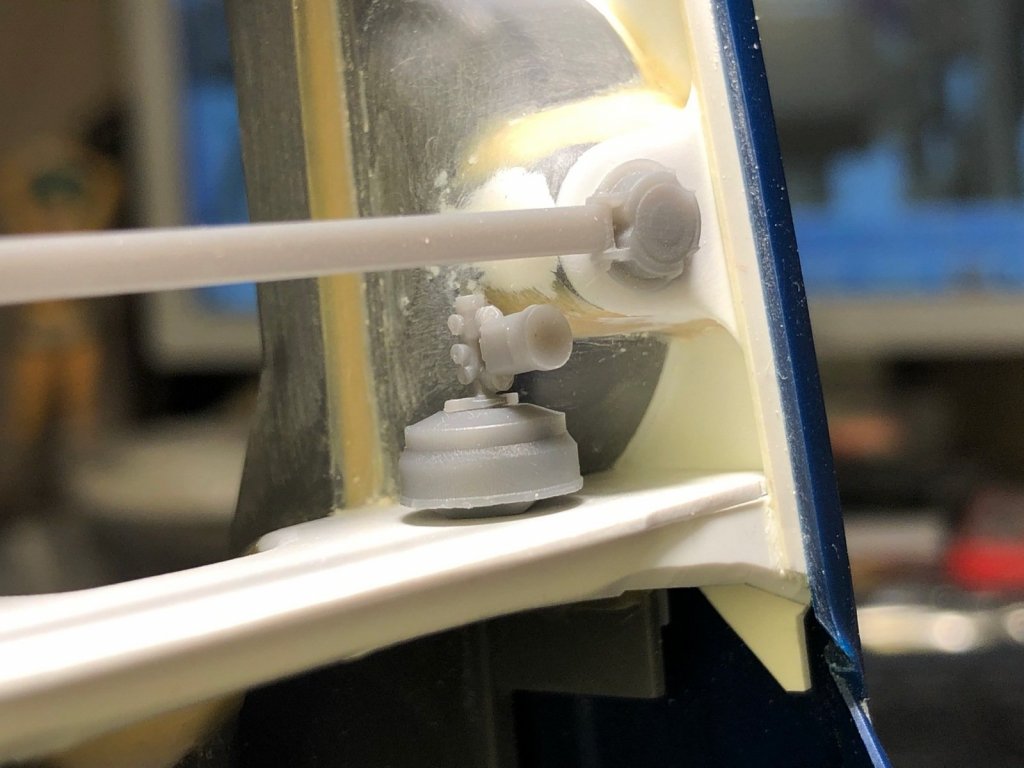

Примерил радиатор.

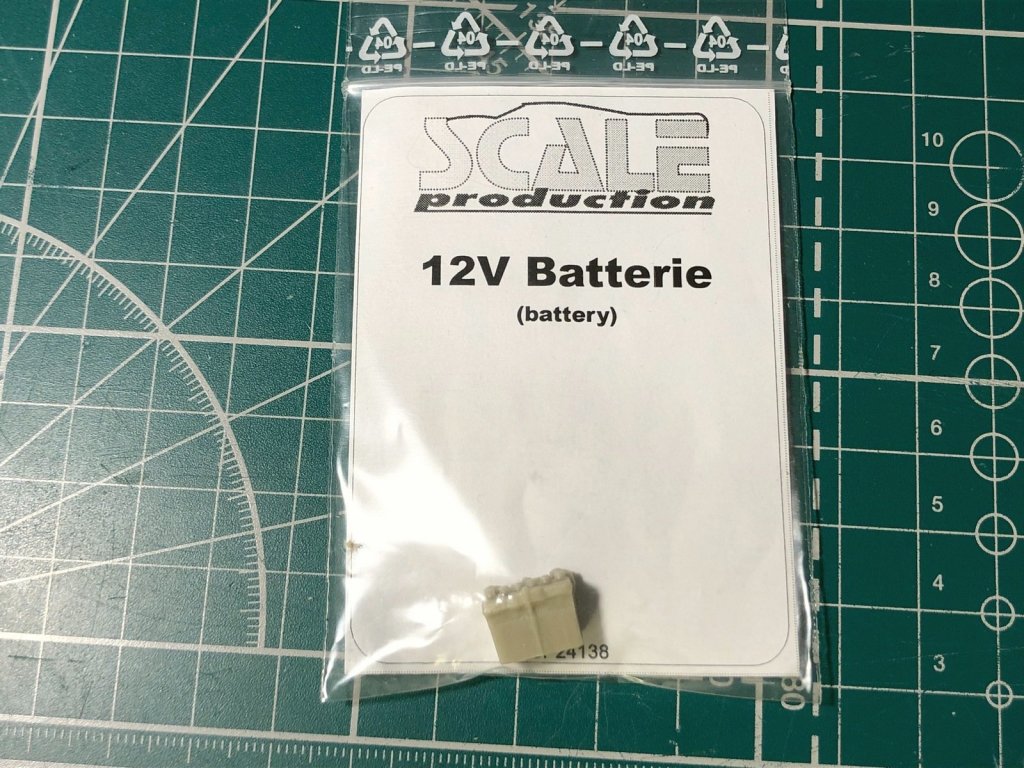

АКБ, наверное, поставлю вот такую.

[4auka 2767]

С более высоким разрешением это что то вроде Фотон моно 4К или моно Х? А на Али в офф магазине ещё и предзаказ на фотон моно 6К

Изменено 27 Nov 2021, 18:51:58 пользователем 4auka
