Ford 29 military rat [Double Build]

[pozi.tiff 457]

действительно, не знаю что и сказать, повторю

[Driver 1202]

Отличная задняя подвеска!

[cracker 176]

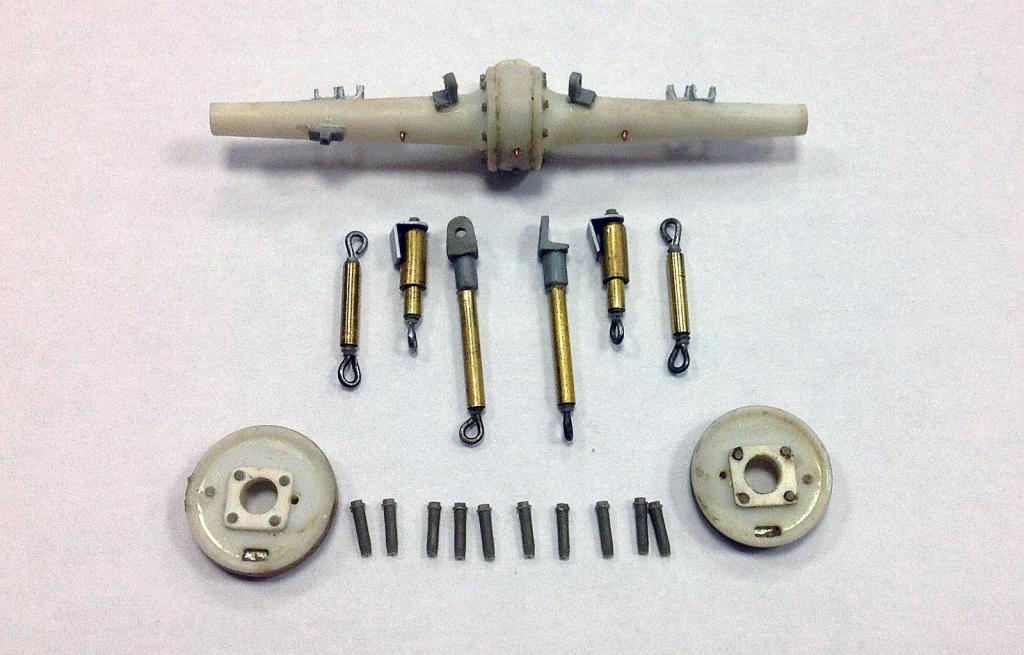

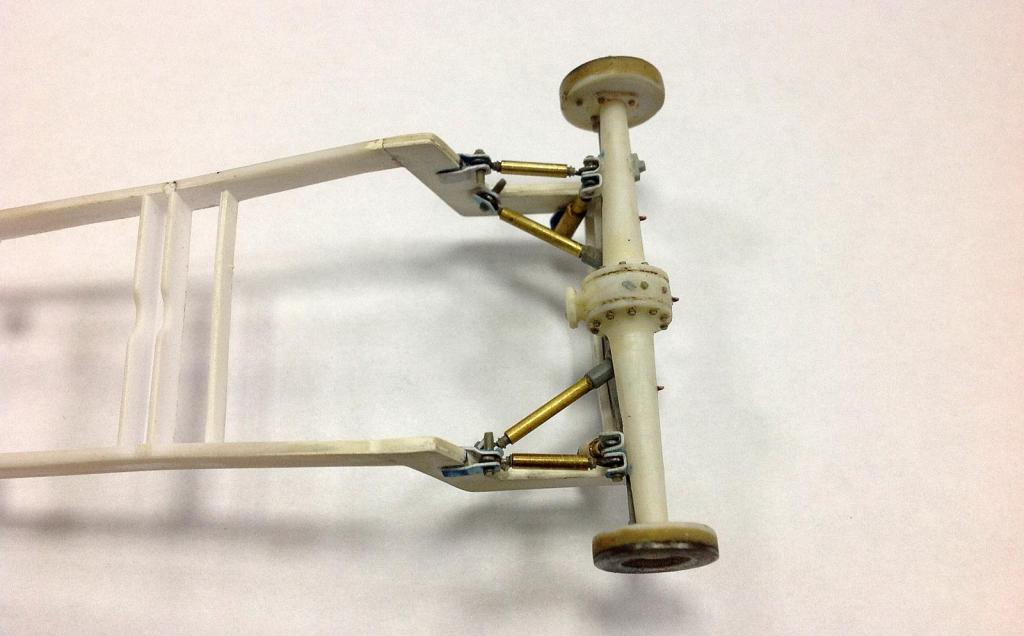

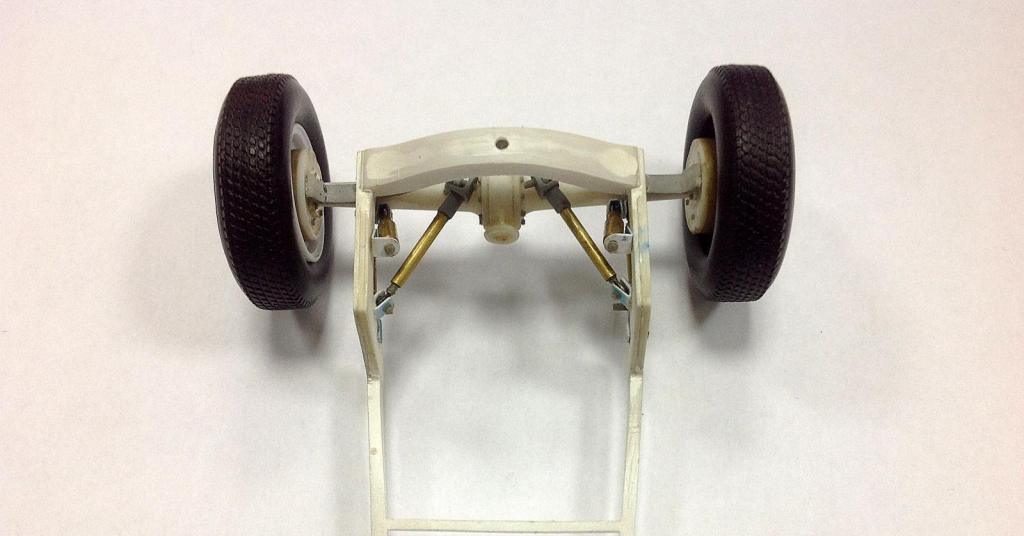

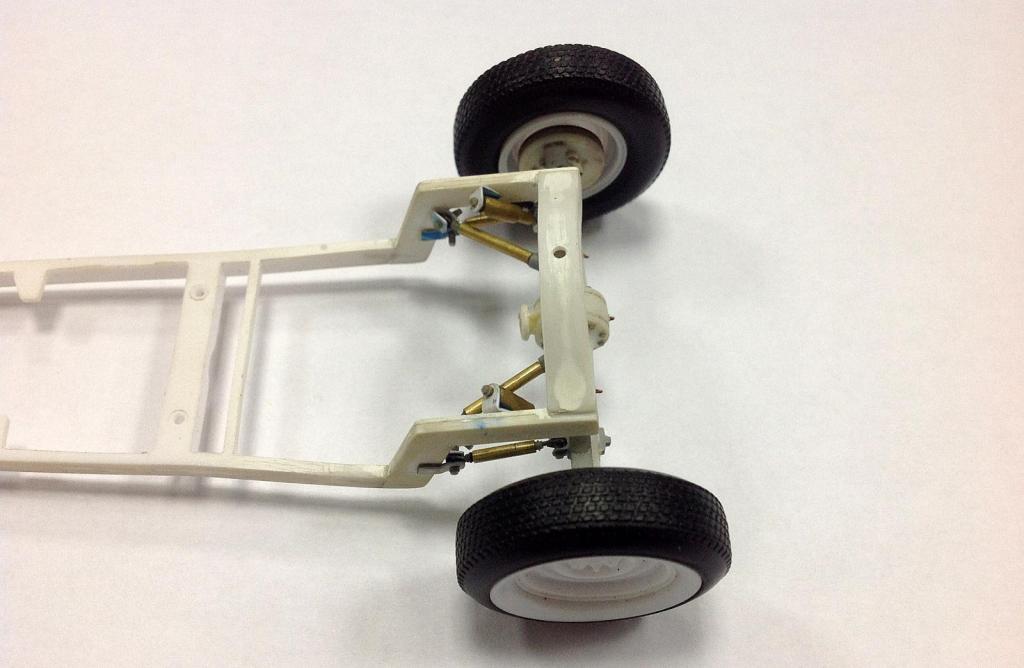

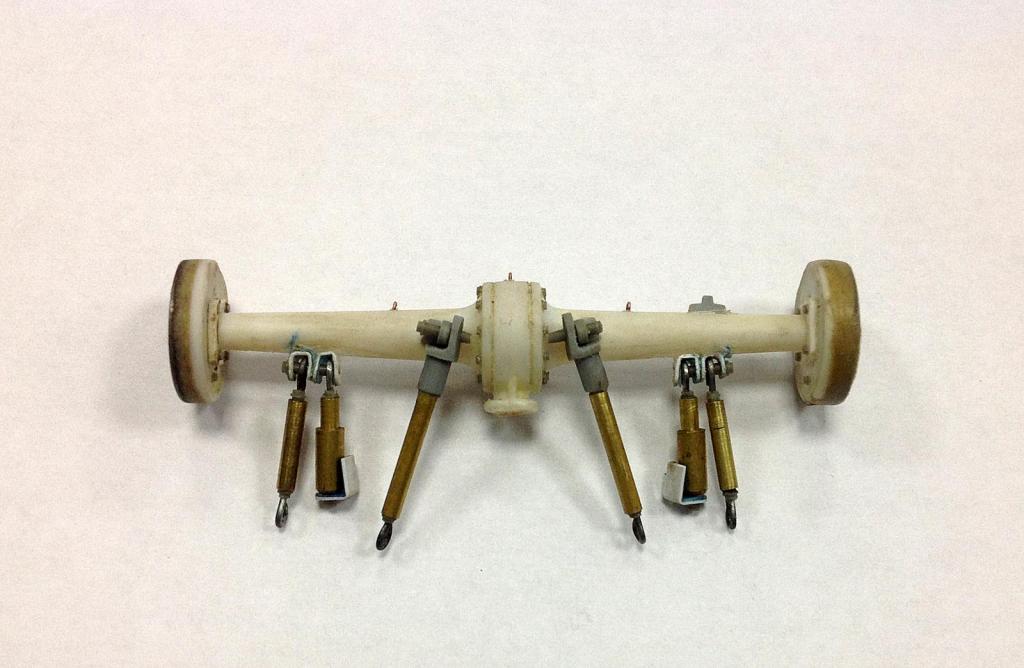

Решил переделать подвеску. Сделал тяги и амортизаторы, из латунных трубок. Так же добавил объема тормозным барабанам, вклеив подходящую по диаметру шайбу. Сделал крепления и тройник на мосту, для тормозных трубок. Задняя часть шасси, готова на 70%.










Изменено 1 May 2016, 20:04:26 пользователем cracker

[Nik1984 227]

Круто! Люблю такие авто!

[kottoff 605]

Красота! Жаль на собранной модели видно особо не будет.

[cracker 176]

3 часа назад, kottoff сказал:

Красота! Жаль на собранной модели видно особо не будет.

Как раз таки, видно будет все очень хорошо, иначе не заморачивался бы

[StarSA 736]

Добротно так. Не моя тема совсем, но посмотреть интересно.

[Driver 1202]

Очень круто!

[RBPencil 2501]

а продолжение есть?

[cracker 176]

2 часа назад, RBPencil сказал:

а продолжение есть?

Пару дней назад, возобновил работу над 29м, так что скоро должно быть продолжение.

Изменено 22 Nov 2016, 13:09:55 пользователем cracker

[sergey 1065]

оч интересный проект мне как раз пришло две коробки пикапов один форд 34 а второй как у вас если не затруднит вопрос по занижению рамы размеры ..



[cracker 176]

В ‎22‎.‎11‎.‎2016 в 18:53, sergey сказал:

оч интересный проект мне как раз пришло две коробки пикапов один форд 34 а второй как у вас если не затруднит вопрос по занижению рамы размеры ..



34й тоже планирую построить. Размеры? Все на глаз подгонялось, задняя часть рамы примерно на 1см поднята.


Раз уж тему подняли, накину парочку фото для затравки.

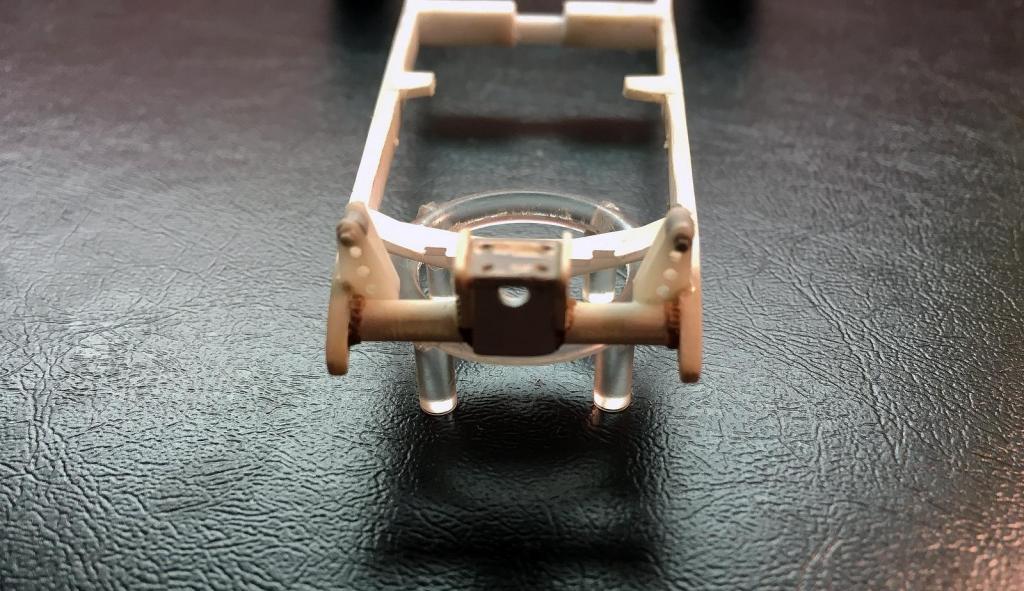

Ковыряю пока что переднюю подвеску.







Самое интересное, что подвеска получилась, вполне себе рабочая.
https://vk.com/video32307152_456239017

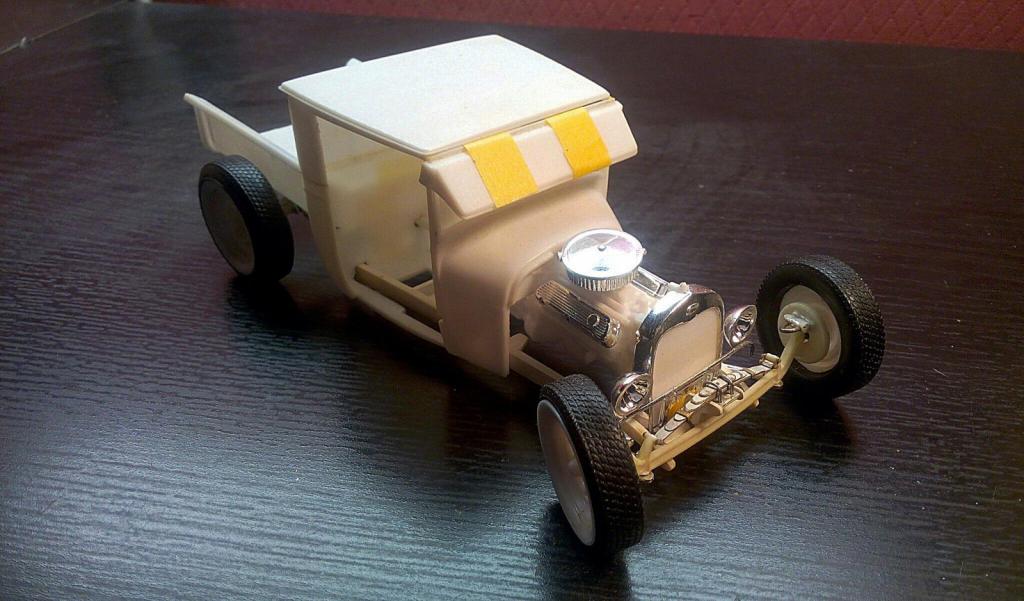

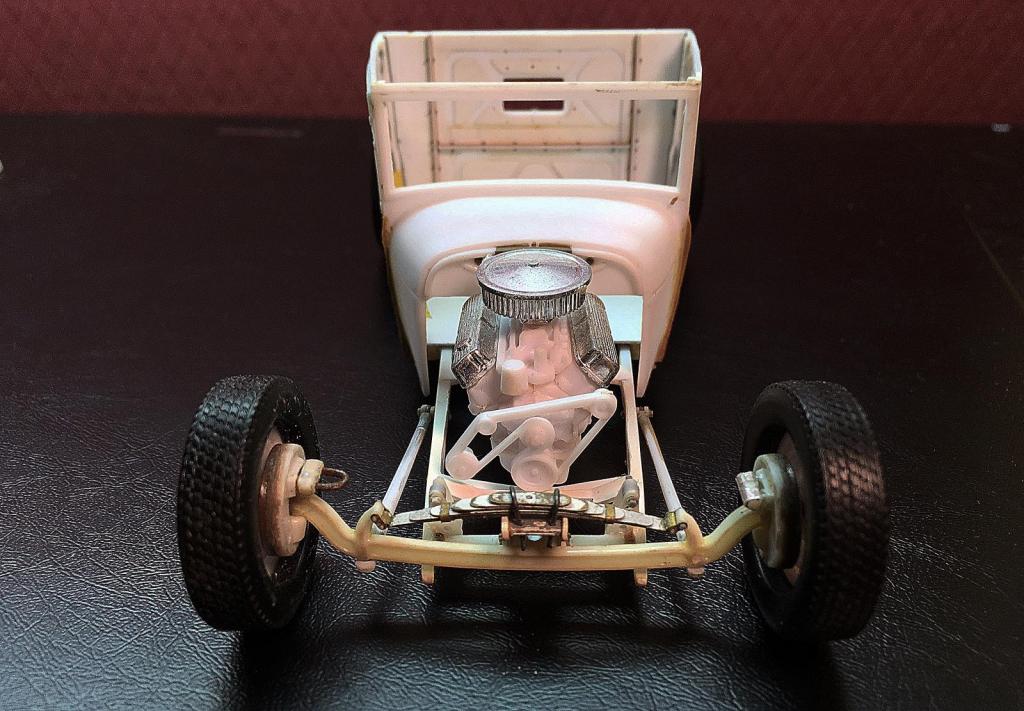

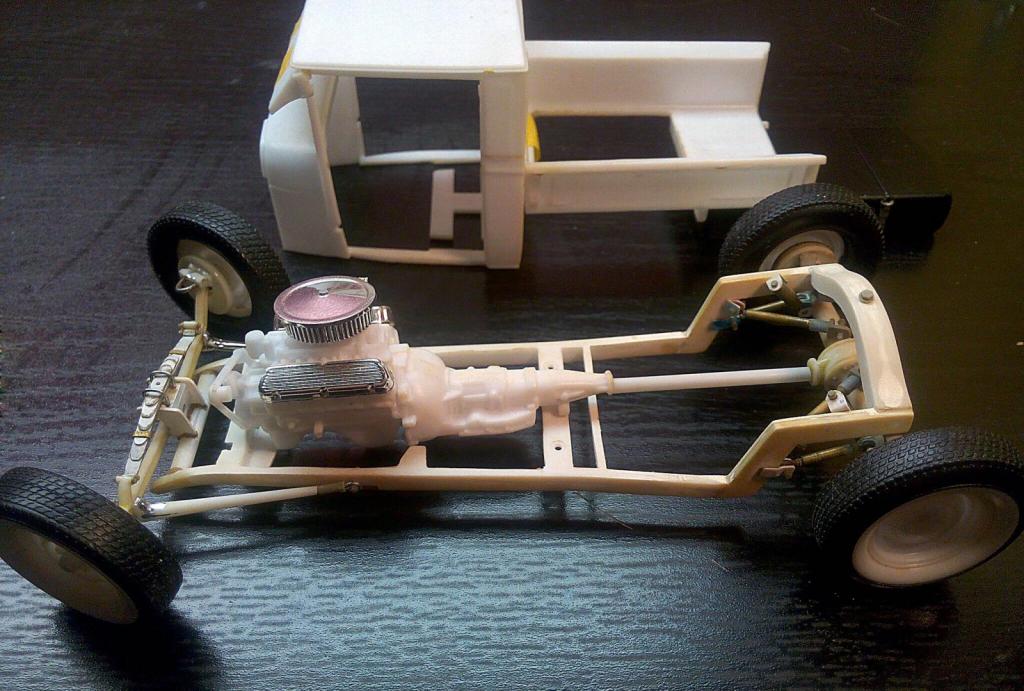

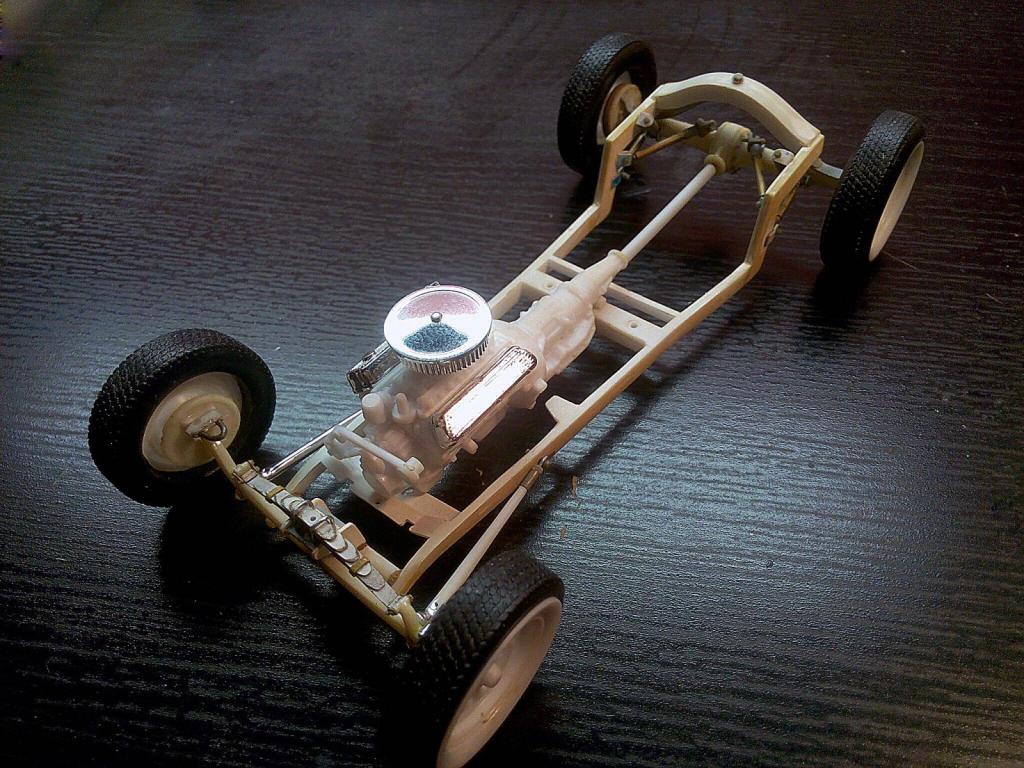

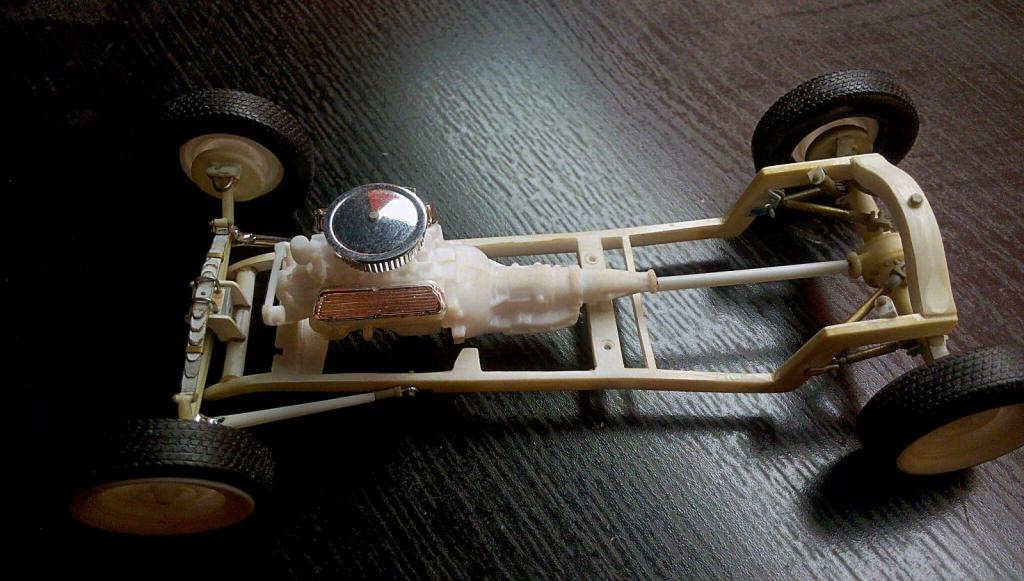

Ну и общий план.





Более подробный отчет по морде, будет позже.

Изменено 23 Nov 2016, 23:35:15 пользователем cracker

[sergey 1065]

спасибо за информацию)



[RBPencil 2501]

@cracker ждём, ждём... я пока выбираю кого занизить 32 или 40 форд ли опять взять ВИКИ 32 и его пилить))) но без замутов с подвеской... у меня на это не хватит настроя, хотя как знать как знать

[oleg_ak 129]

Круто получилось! Как в итоге пластины рессор закрепил между собой?

[cracker 176]

Продолжаю. Решил переключиться на кабину, подвеска наскучила немного.

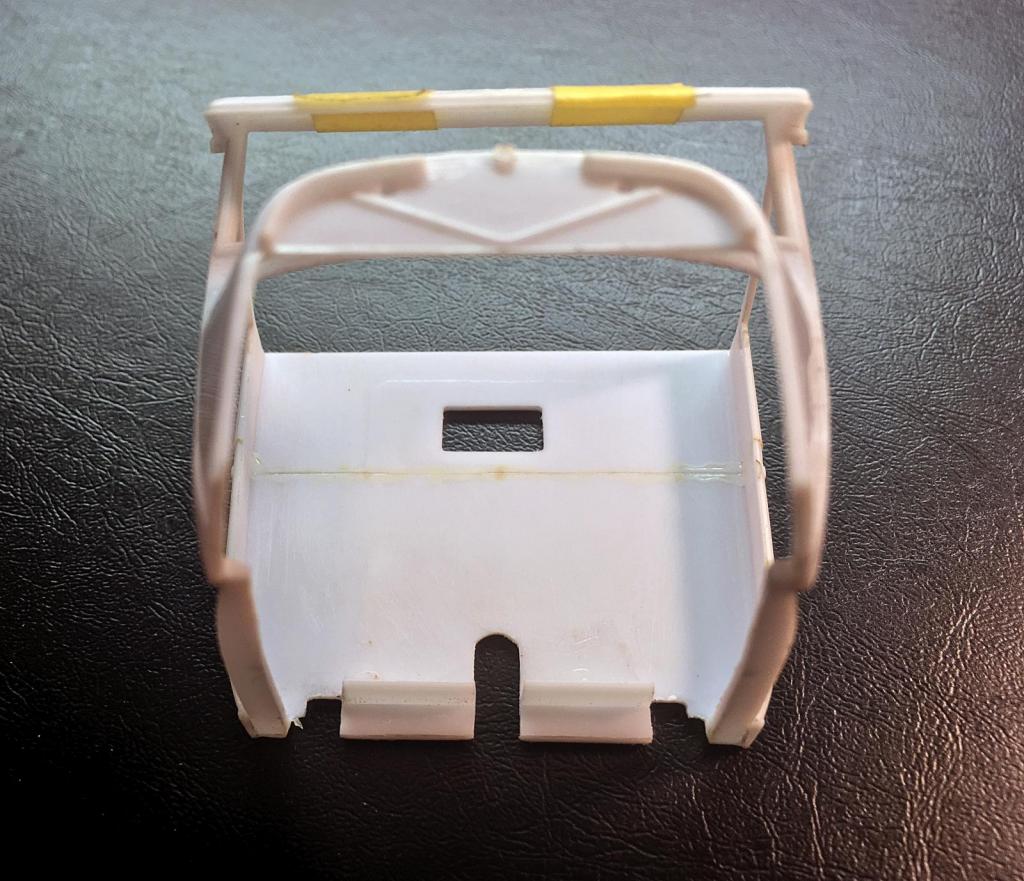

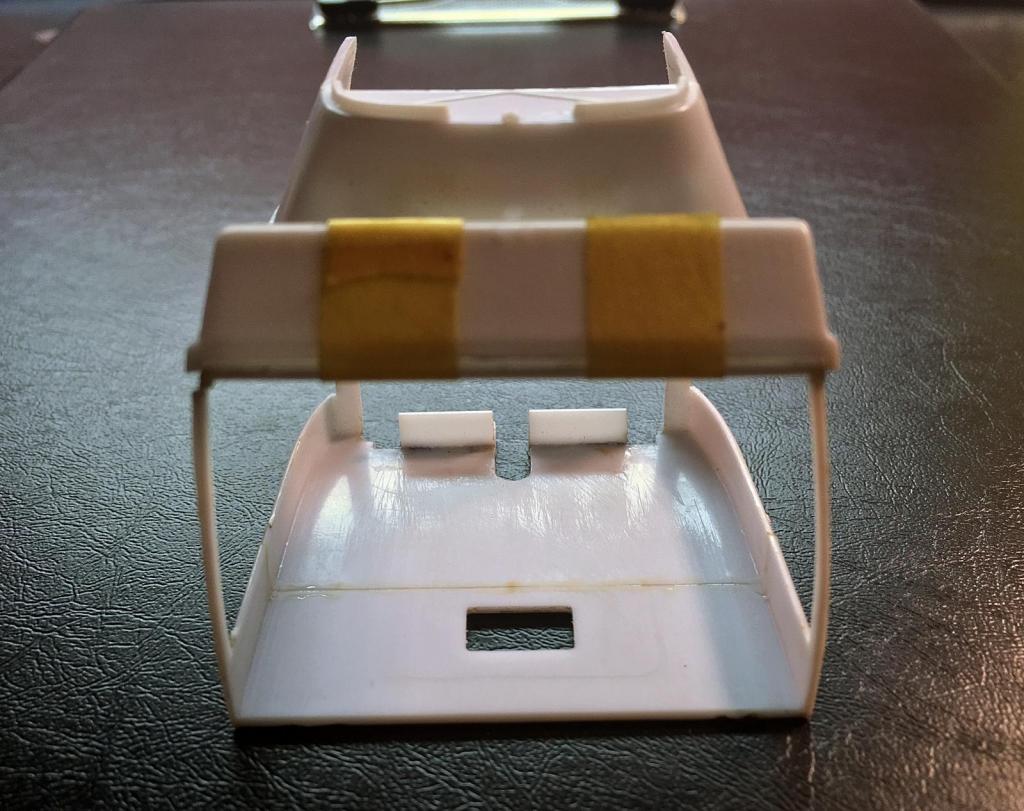

Выпилил остатки пола, так как рама уходит в кабину , полы пришлось поднять. По низу задней стенки вклеил два уголка, на которых будет держаться пол.

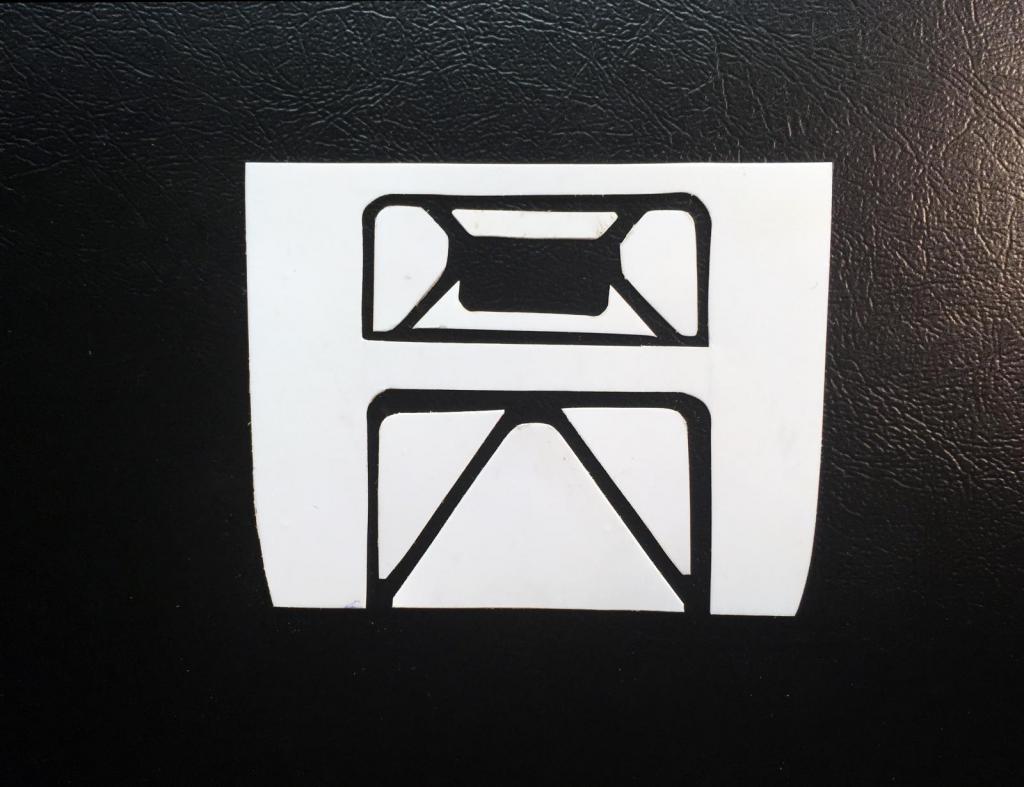

Нарезал рельеф из лапше пластика. Сколько не старался, ровно так и не вышло.

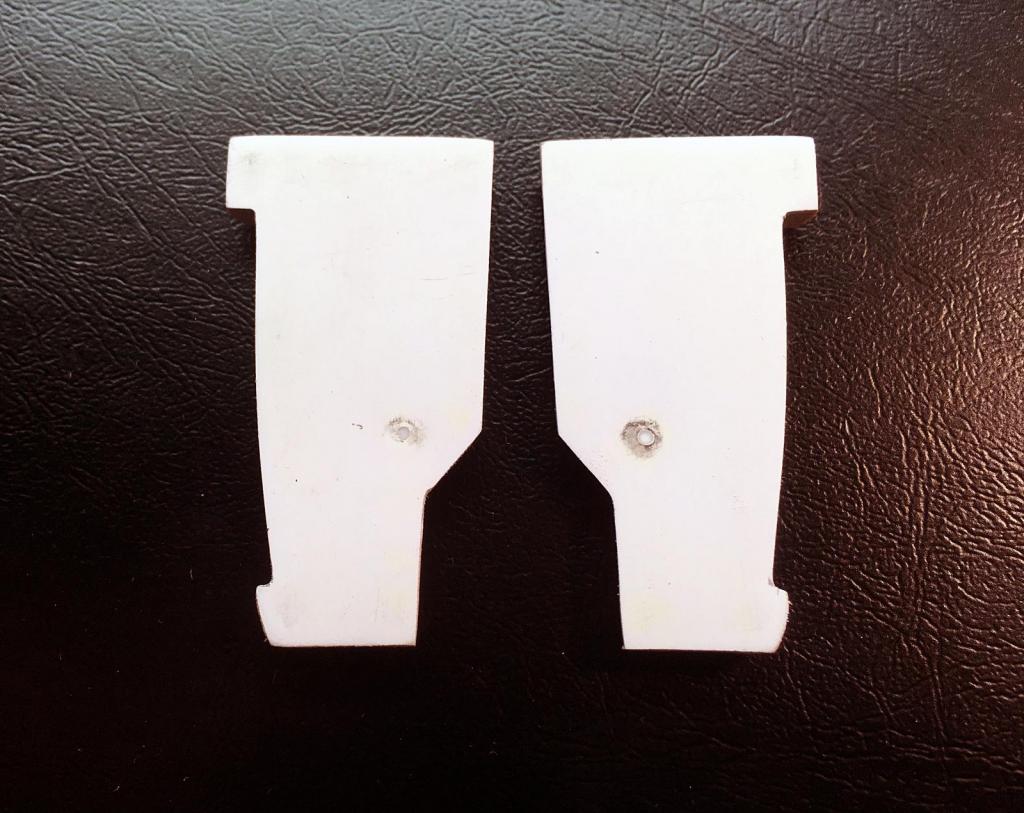

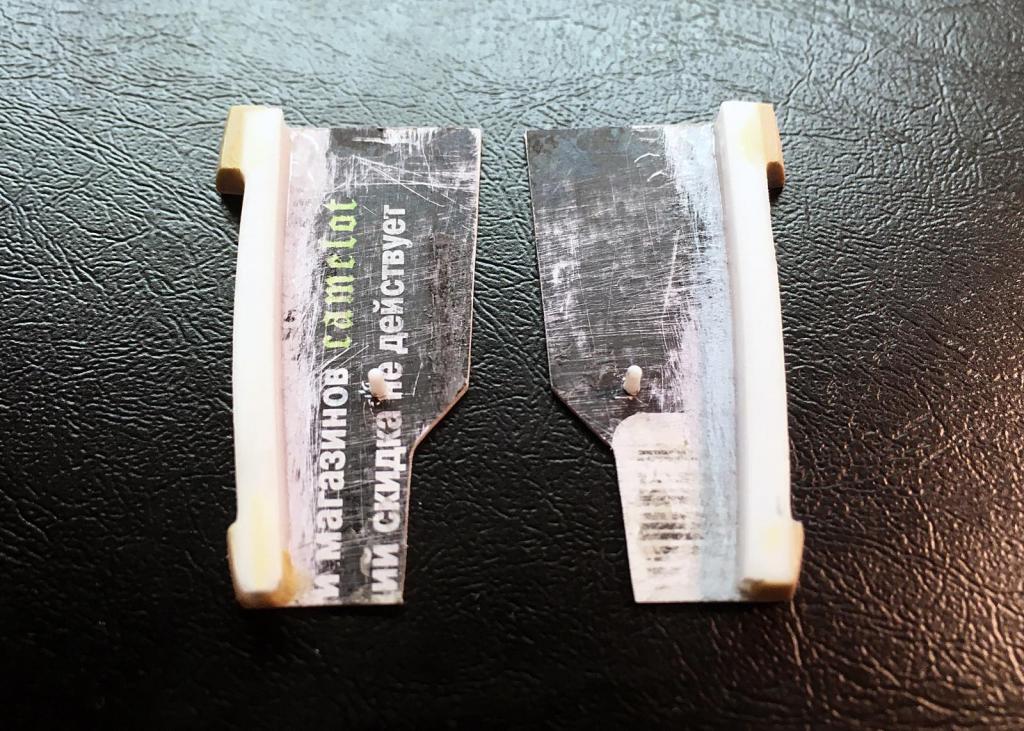

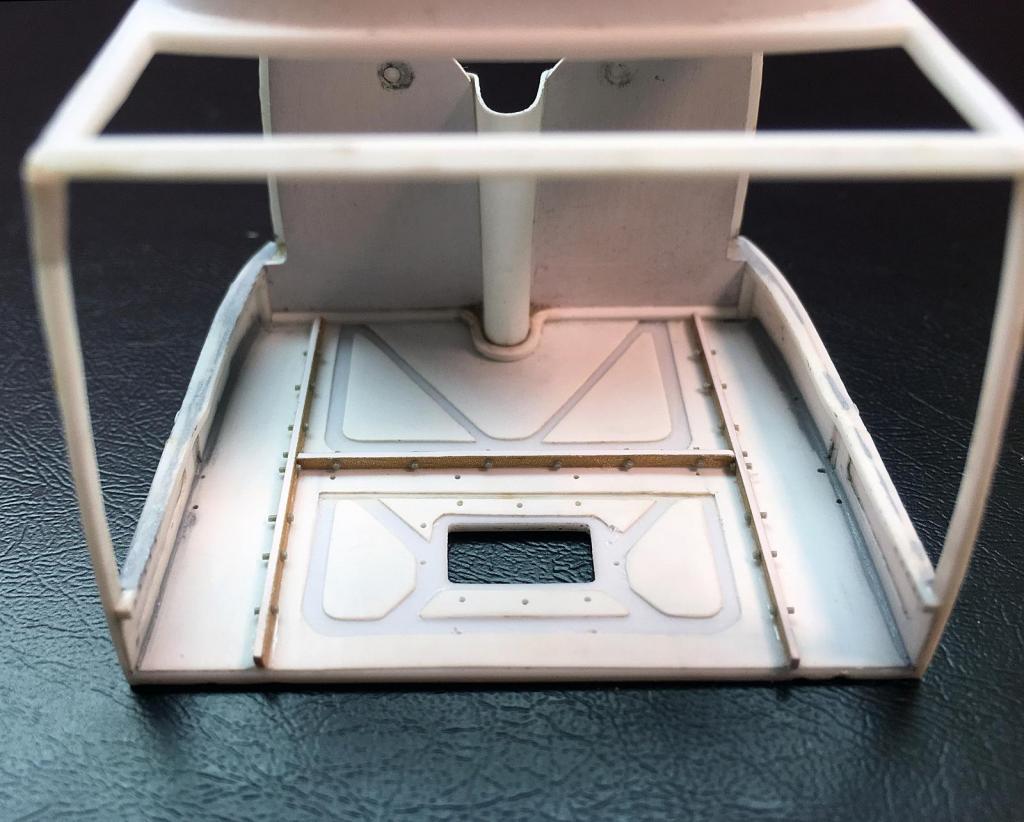

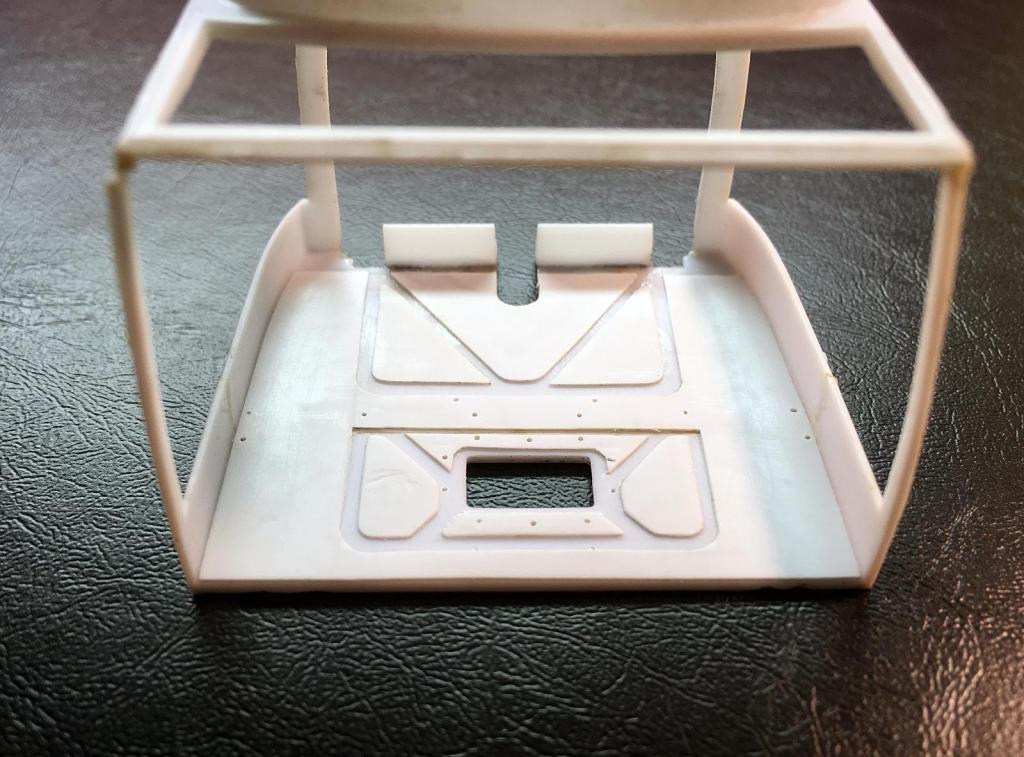

Изготовил новые полы из пластиковой карточки и квадратного профиля. Вклеил штифты, для центровки кабины на раме.

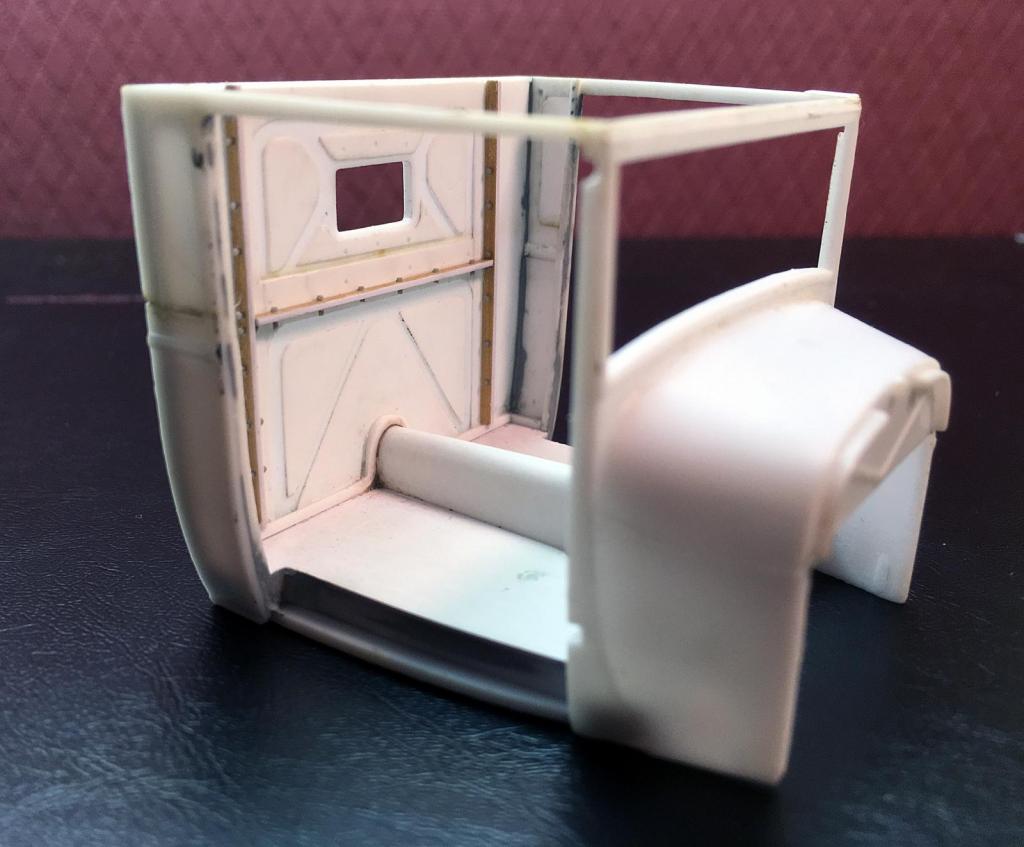

Задняя половина кабины готова.  Сделал часть тоннеля, перегородки с смоляными болтиками, доделал боковушки и часть дверного короба.
Теперь надо вскрыть грунтом и смотреть наличие косяков. Пока как то так. Голые салоны не только на японо корчах бывают

[boxer 1001]

Брутальная стенка получается!

[sergey 1065]

Класс)))

[cracker 176]

Тем временем, прошел уже год с начала постройки.

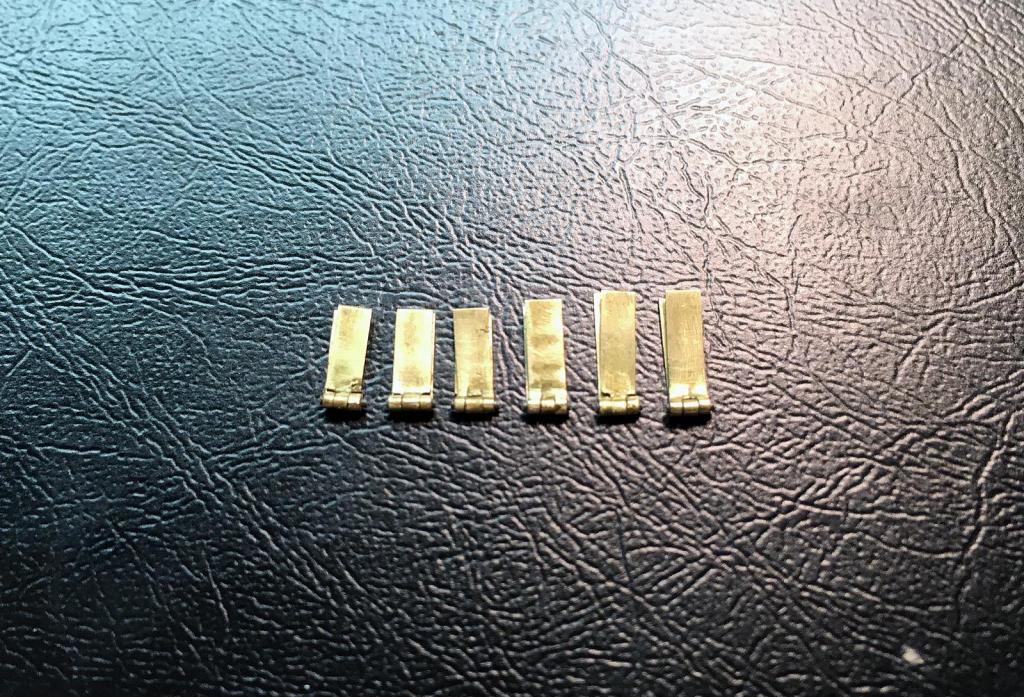

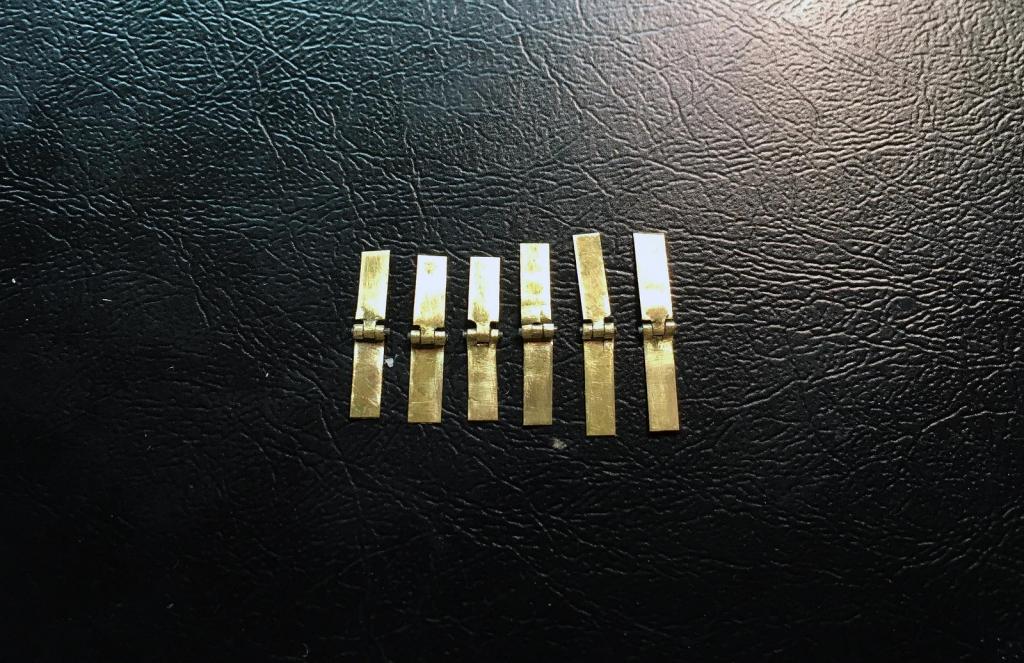

Изготовил петли для дверей. Из латунного листа нарезал полосок, пол дня убил на нарезку, закрутку и подгонку всего этого добра. Но в принципе остался доволен, осталось придумать как их закрепить грамотно, чтобы двери открывались без перекосов.

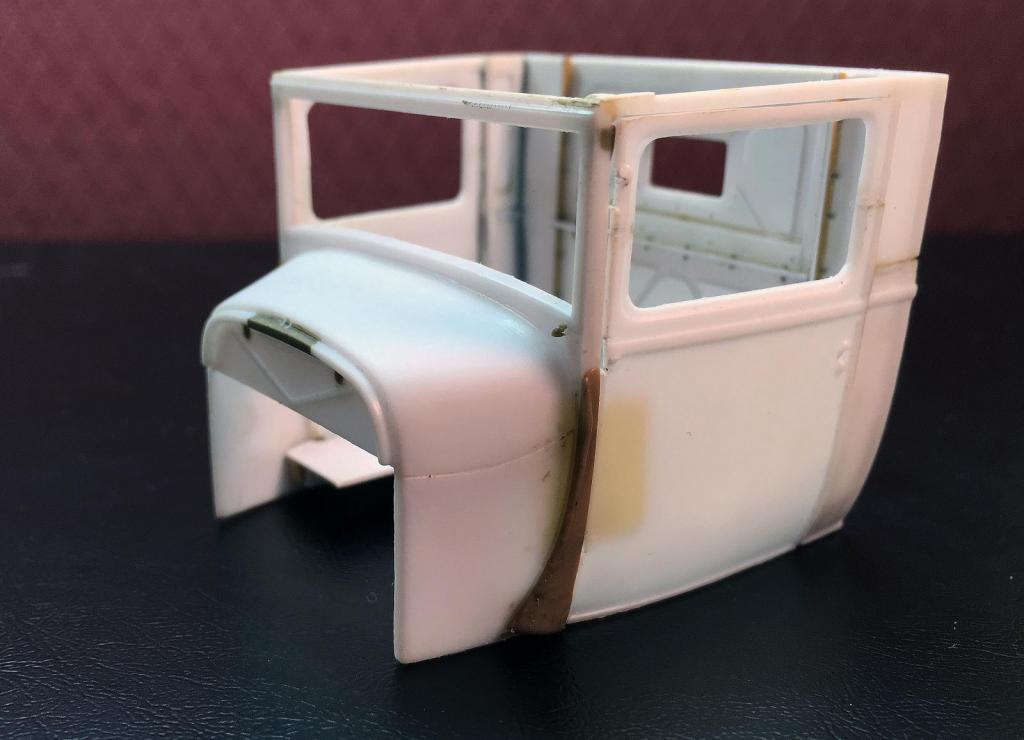

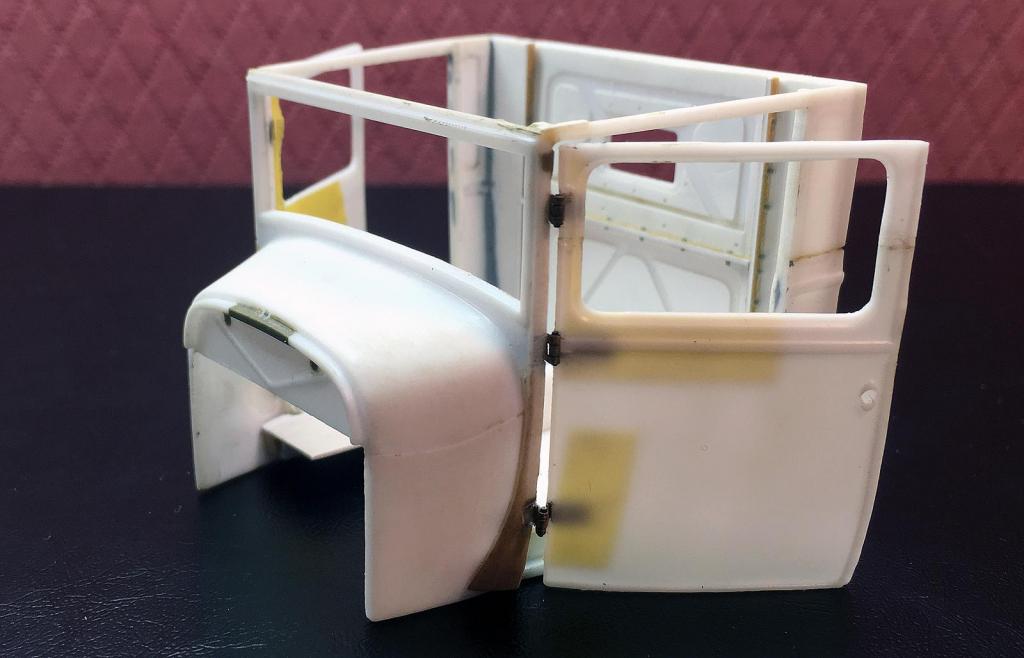

Так же потихоньку мучаю кабину. Придал более правильную геометрию нижней части , возле дверей. Теперь сохнет, завтра шлифовать начну. Заделал лишние дырки на моторном щите, и вылепил центральную часть перемычки. Занизил дверную рамку и потихоньку начинаю подгонять дверные проемы.

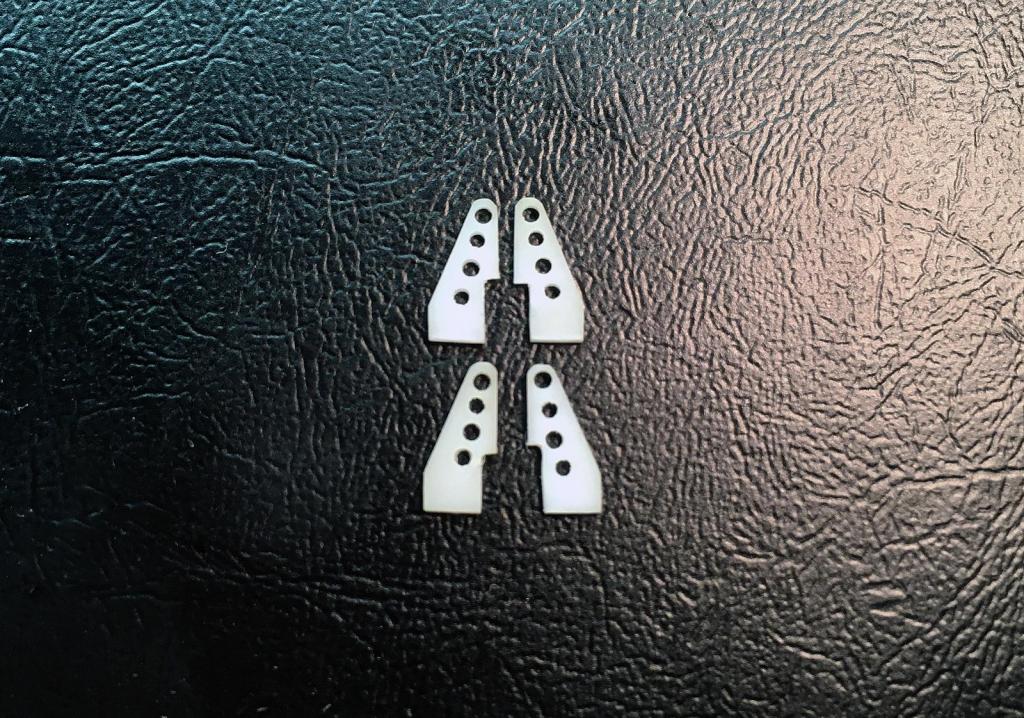

Пока сохнет шпакля на кабине, изготовил кронштейны на раму, для передних амортов.

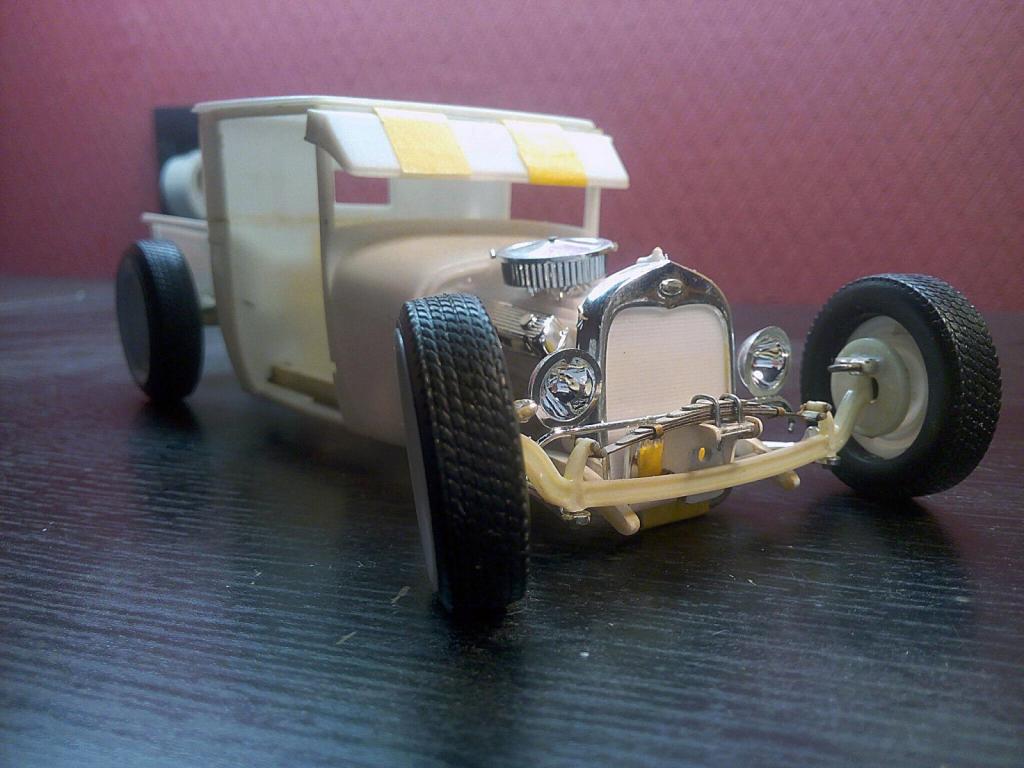

Ну и все добро в сборе. Кронштейны почти не видно, но радиатор теперь из за них не встает, надо подгонять.

Изменено 26 Feb 2017, 22:38:45 пользователем cracker

[boxer 1001]

Кронштейны хороши,.. и их видно!

[Tolibass 7403]

Отличная стройка с удовольствием слежу! Вот очень интересно, задняя стенка кабины, отштамповку в зеркале и сзади сделали ? Или двойная стенка в реальности?

[Silent123 3053]

С удовольствием наблюдаю и впитываю идеи . У самого в планах на будущее построить что-то подобное, но на базе форда 34 года.

[cracker 176]

10 часов назад, boxer сказал:

Кронштейны хороши,.. и их видно!

Это пока что видно.Там еще много всякой мелочевки будет.



2 часа назад, Tolibass сказал:

Отличная стройка с удовольствием слежу! Вот очень интересно, задняя стенка кабины, отштамповку в зеркале и сзади сделали ? Или двойная стенка в реальности?

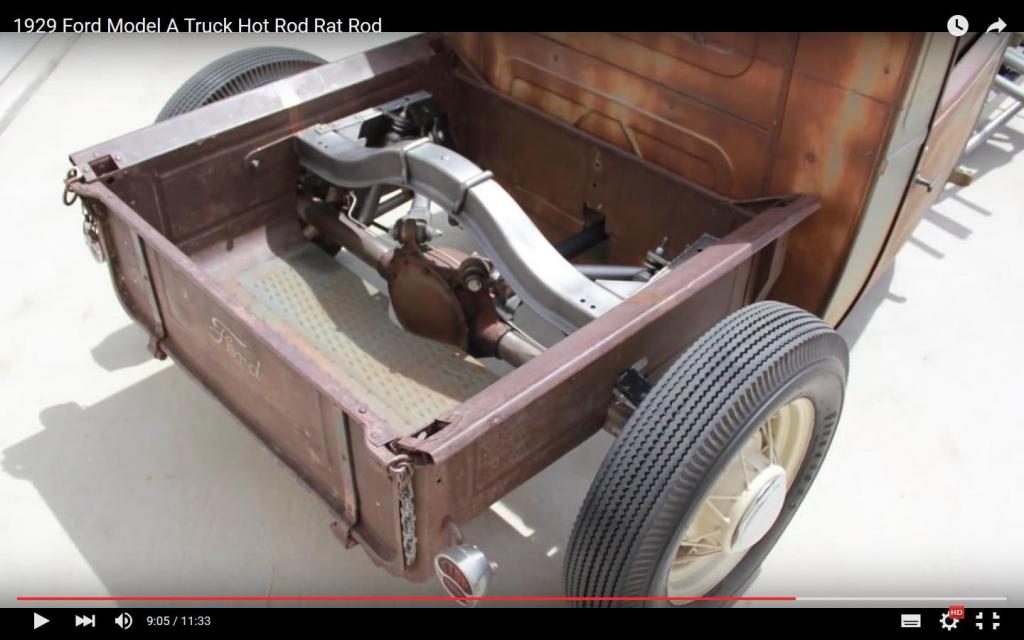

В реальности это один лист железа с выштампованым рельефом. С внешней стороны производитель сделал рельеф, я по нему и арентировался, когда внутрянку делал.



1 час назад, Silent123 сказал:

С удовольствием наблюдаю и впитываю идеи . У самого в планах на будущее построить что-то подобное, но на базе форда 34 года.

Тоже хочу 34й пикап. Только не "крысу" уже, а чтонибуть более ухоженное:))

Изменено 27 Feb 2017, 10:16:44 пользователем cracker

[cracker 176]

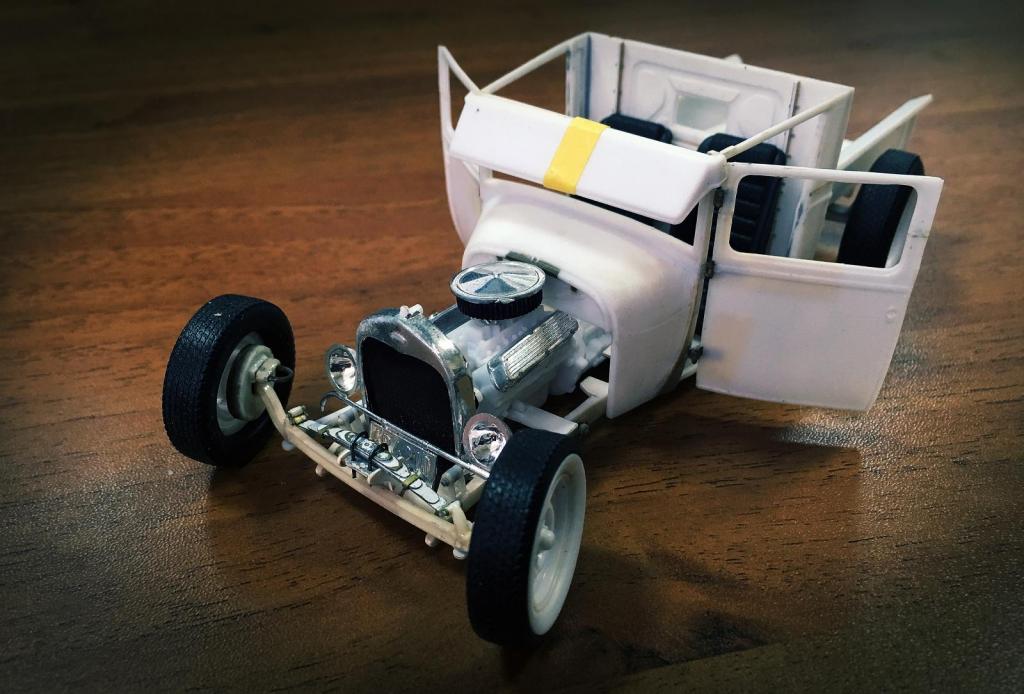

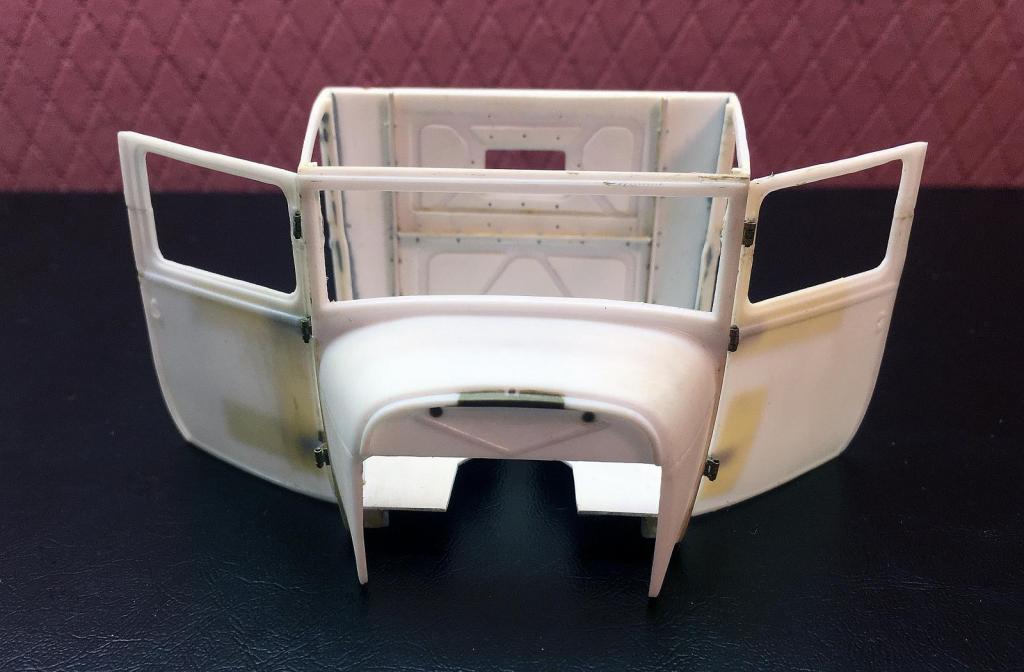

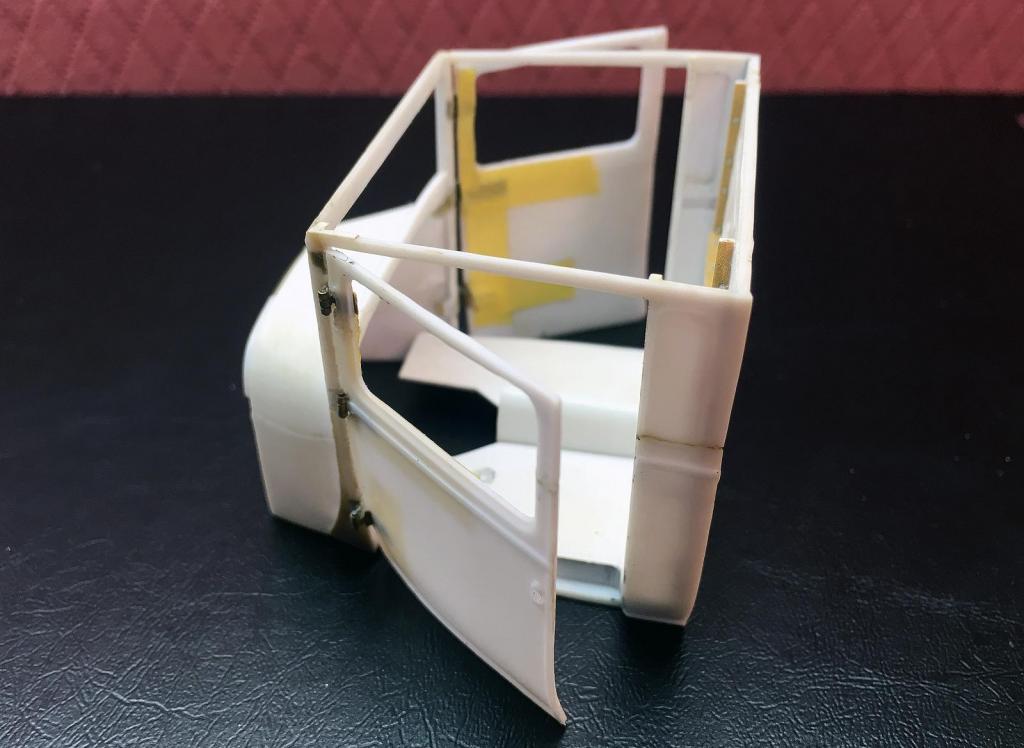

Небольшое обновление. Повозился с петлями, одну сломал в процессе установки. Но вроде как победил, хоть и вышло кривовато. Двери функционируют, теперь надо добавить им объема и сделать выштамповку на внутренней части.

[boxer 1001]

Хороша хвостатая!
