Пауза длинной в выходные выдержана и ответ на первый вопрос интриги не заставил себя долго ждать.

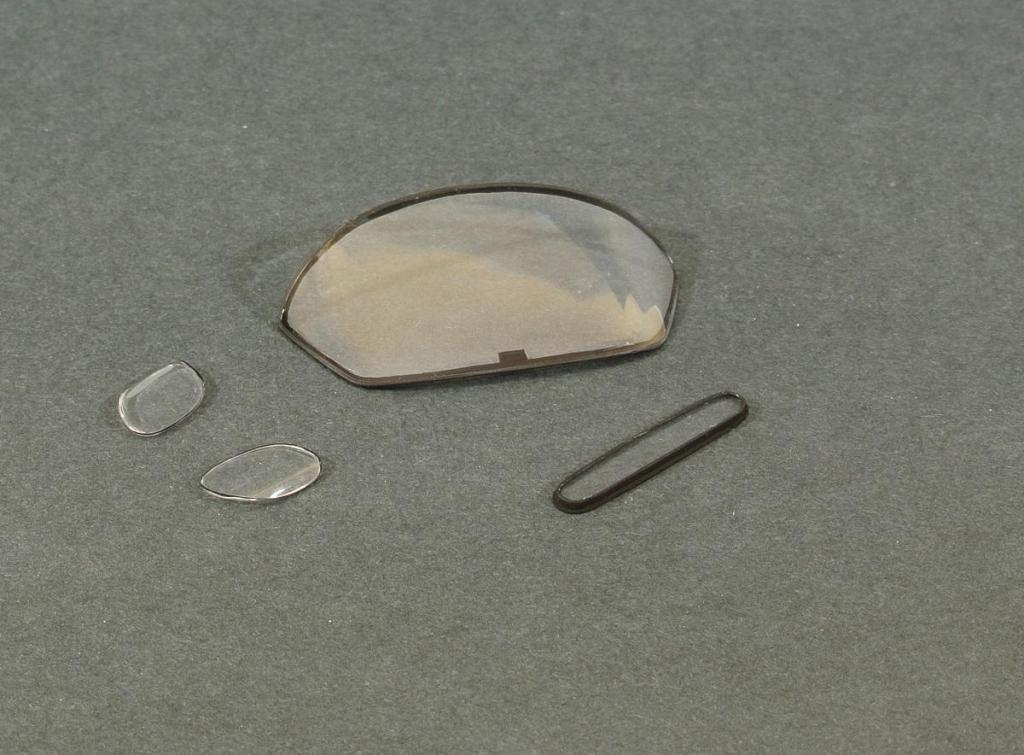

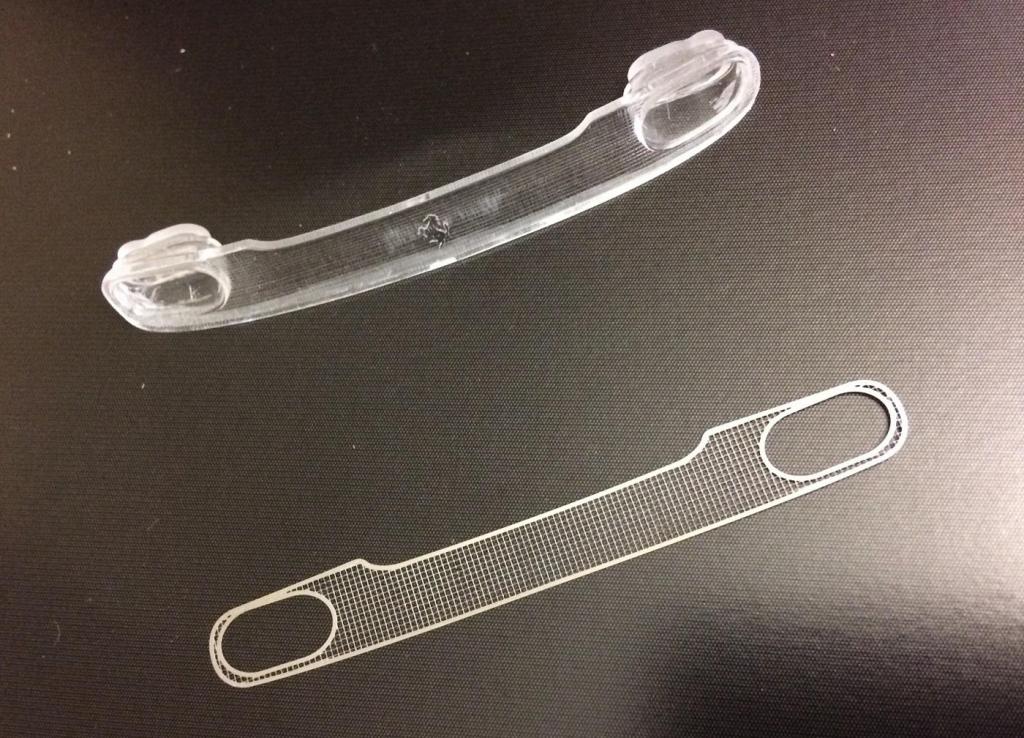

Напомню, что решетка в наборе имитируется стекляшкой с теснением и декалью с расшивкой сеточки, переводимой на данную стекляшку. Изначально думал поступить так, как задумано в нборе, но после покупки травления, грех было не рискнуть и не установить ее.

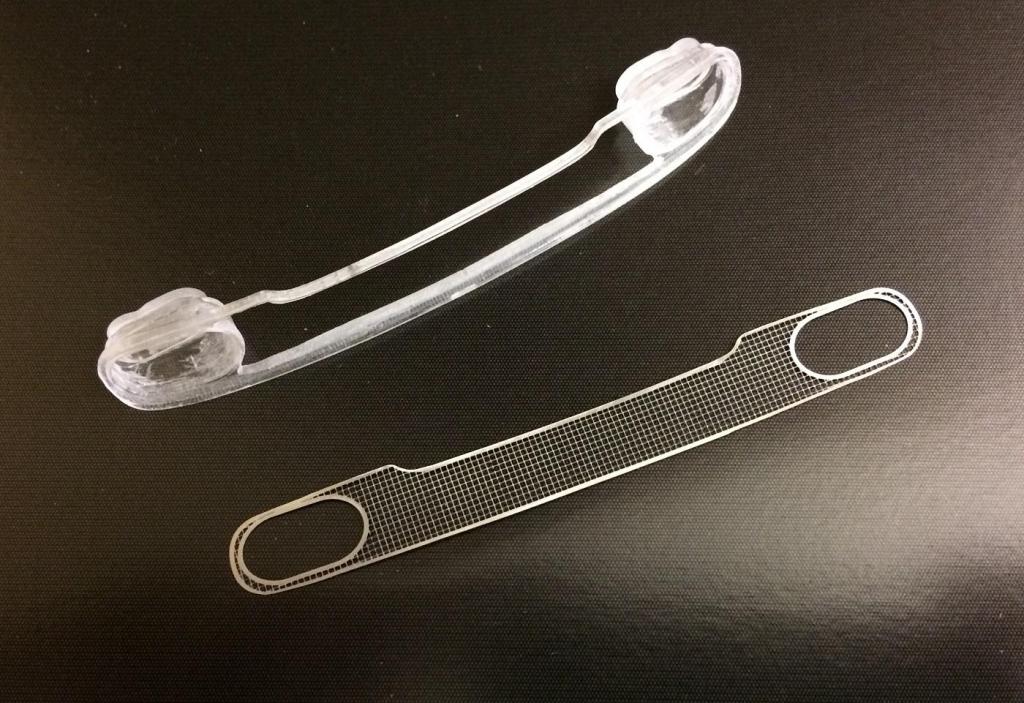

Травленая сеточка достаточно аккуратная. Если приложить, несовпадения очень незначительные и решаемые совместной доработкой стекляшки и сеточки.



Достаточно ответственным моментом было удаление имитации решетки. Пластик прозрачный и очень хрупкий, но все обошлось и получилось очень даже чистенько. Сама сеточка немного подогнана по контуру.

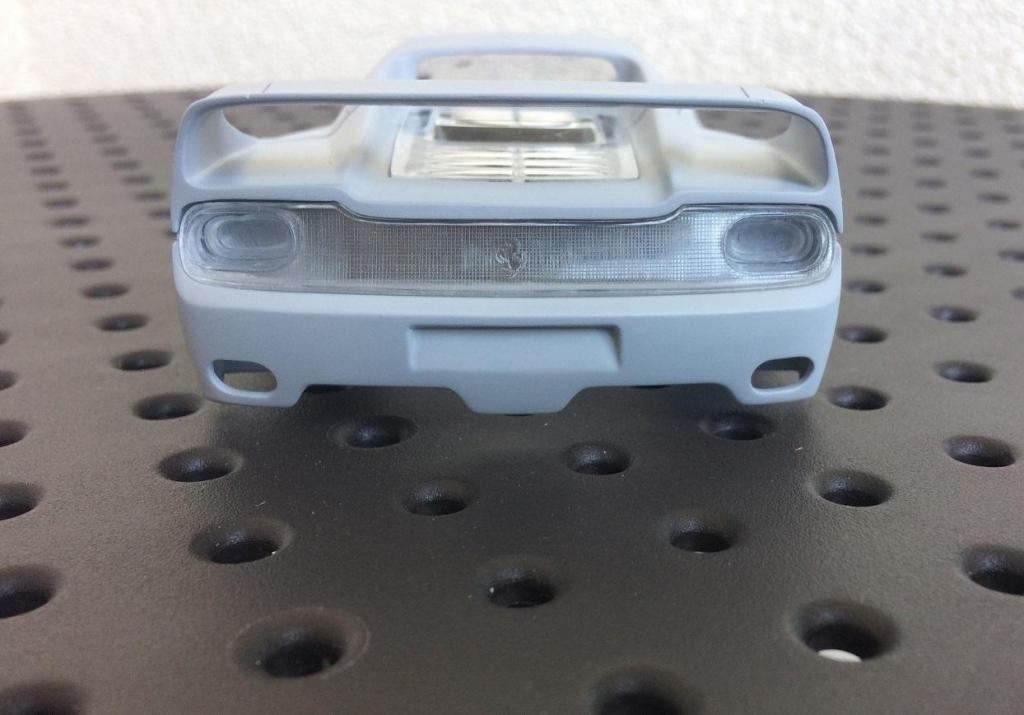

Далее вклейка и немножко шпаклевки. Встала сетка можно сказать идеально, с учетом того, что она от другого набора. Немножко повело у левого фонаря, но тут уж ничего не поделаешь, пришлось натягивать.





В заключении фото в грунте. Мне понравился результат. На текущий момент сетка уже окрашена, но покажу ее позднее после сборки.



to be continued....

[boxer 1001]

Реализация задней сеточки убила наповал  Мега-круто!

Как вообще можно выпилить в стекляшке такую тонкую перемычку?!

[Silent123 3053]

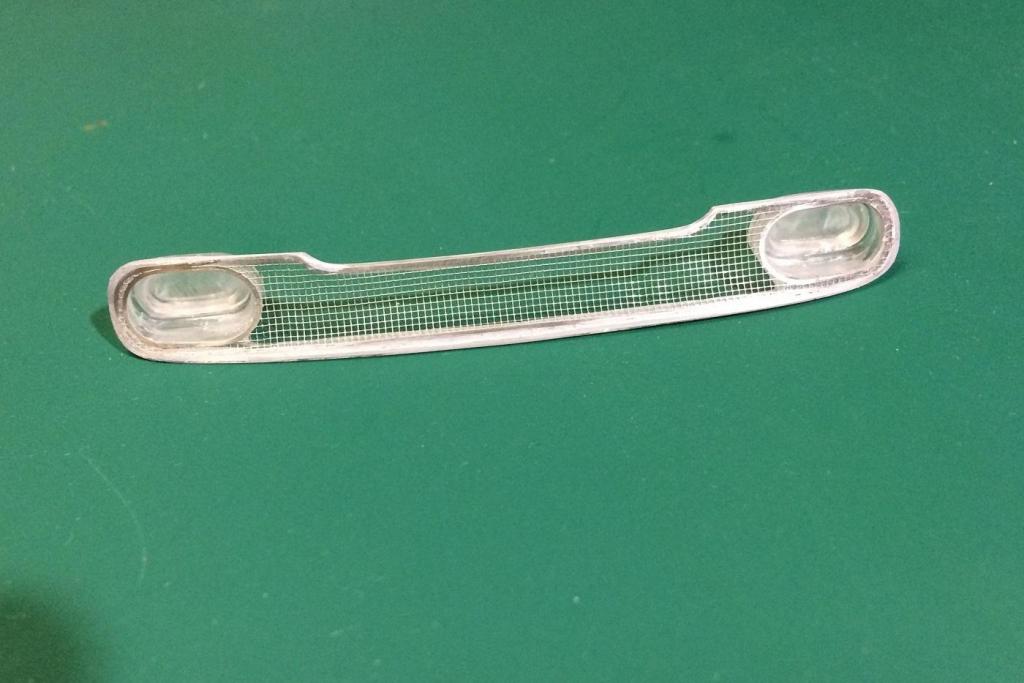

@boxer Это так кажется что стекляшка тонкая:) , больше миллиметра точно есть. Вырезал дремелем, грубой фрезой, а затем надфилем и пилками зачищал. Я думал процесс будет более страшный, но как оказалось пластик крепкий и сдюжил:)

[S.Crispus G. 371]

Зачётная работа.Даже сложно представить как было выпилено пространство между горшком фары и внешней стороной.Думаю процарапывалось скрайбером или ножом.Или ошибаюсь?

[Silent123 3053]

@S.Crispus G.  Внешняя сторона, что ближе к крылу? Оставил как есть, не выпиливал. На 3 фото виден максимум пропила, остальное не важно и не видно

[S.Crispus G. 371]

Это и имел ввиду.Хоть пропилено и не насквозь,но это и не видно.Аккуратная работа.

[Silent123 3053]

Продолжу рассказ. На этот раз затрону второй пункт интриги, на который я возлагал надежды. Это тормоза! В Ревеловском наборе "Тормозилки" выглядят бедновато. Суппорта отлиты с тоненьким диском как одно целое, да к тому же у них присутствует только фасад, из-за особенностей конструкции колеса. При сравнении с травлеными дисками немножко обеспокоился разницей в диаметре. Травленые значительно крупнее пластиковых и шанс что они просто не влезут в диск был высок.



К счастью все обошлось, но пришлось дорабатывать/приводить в порядок сами диски. На фото видна ступенька литья утолщенной внутренней части

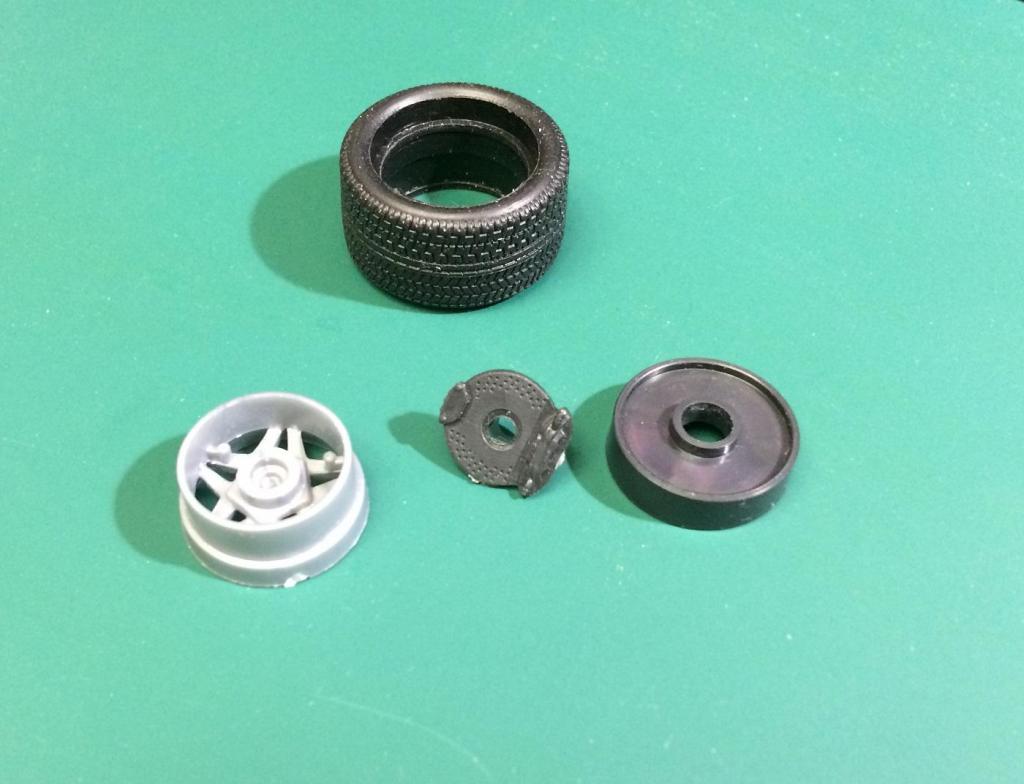

Сама конструкция колеса довольно интересная. Тормозной диск зажимается между фасадом колеса и задней частью, которая представляет собой шайбу, т.е. на нормальное колесо не похоже. В свою очередь тормозной диск садится/приклеивается на ступицу и зажатый между половинками колеса, позволяет спокойно ему вращатьсяся и не отваливаться.



В связи с заменой тормозных механизмов, и придания реалистичности, конструкцию пришлось переделать. Решено было ставить колеса на винты, а навернутая с лицевой стороны гаечка, имитировала бы оригинальный дизайн прототипа. Один нюанс не выдерживался - количество граней у гайки реальной машины 8, а у модели 6, но думаю это не страшно. В итоге в ступицах просверлены отверстия и установлены винты м1.6. Хотел сначала использовать м2, как легкодоступные, но гайка оказалась черезчур крупной и не масштабной. На фото видно сравнение доработанной ступицы и штатной.

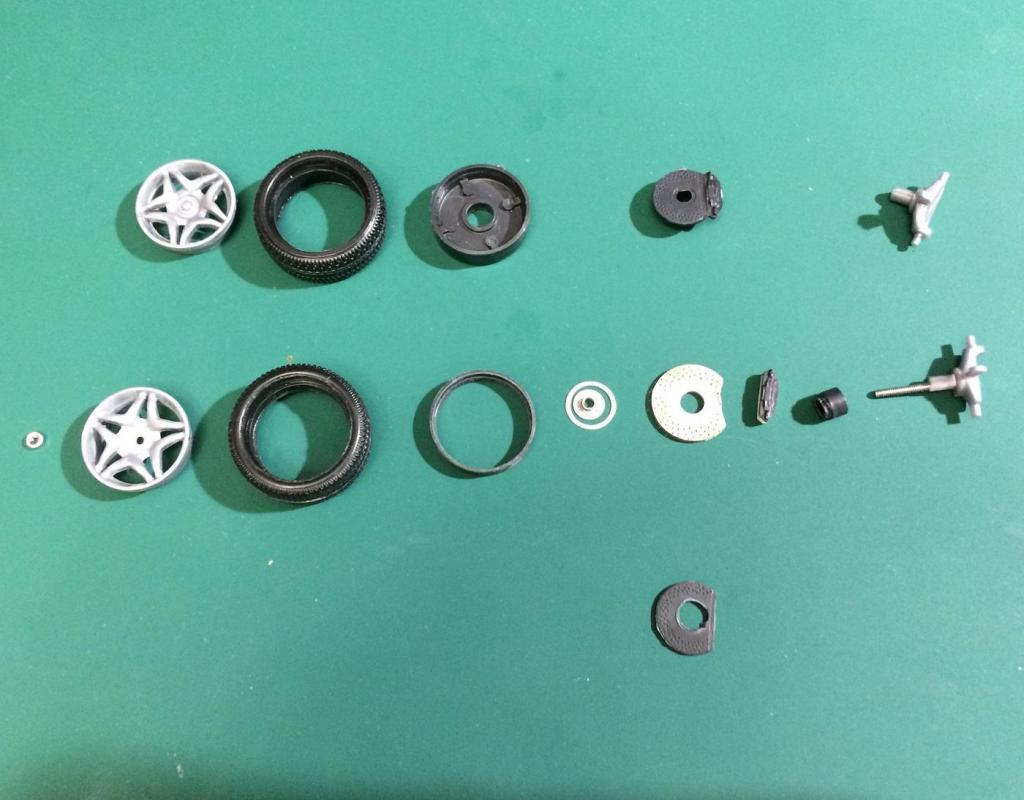

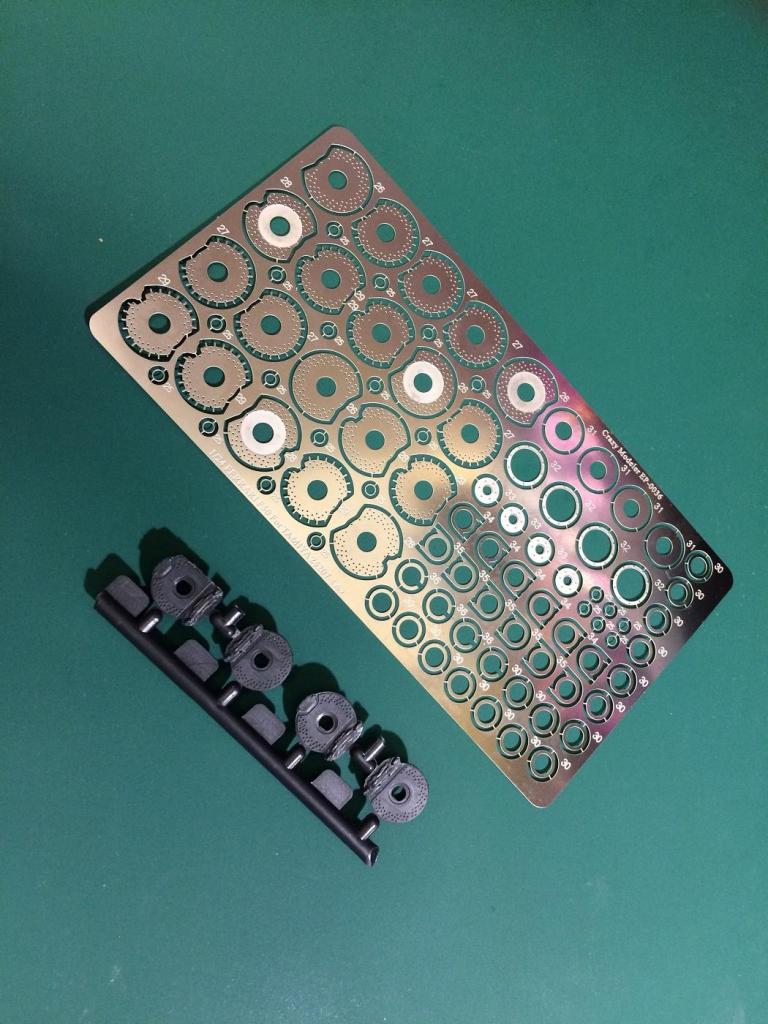

Сборка тормозных дисков не представила сложностей, все согласно мануала, ну и с маленькими хитростями для обеспечения соосности. Суппорта были срезаны с пластиковых дисков и доработаны пластиком для набора толщины и обеспечения возможности закрепить. Колесные диски обработаны, вырезано лишнее, резину потер абразивом.

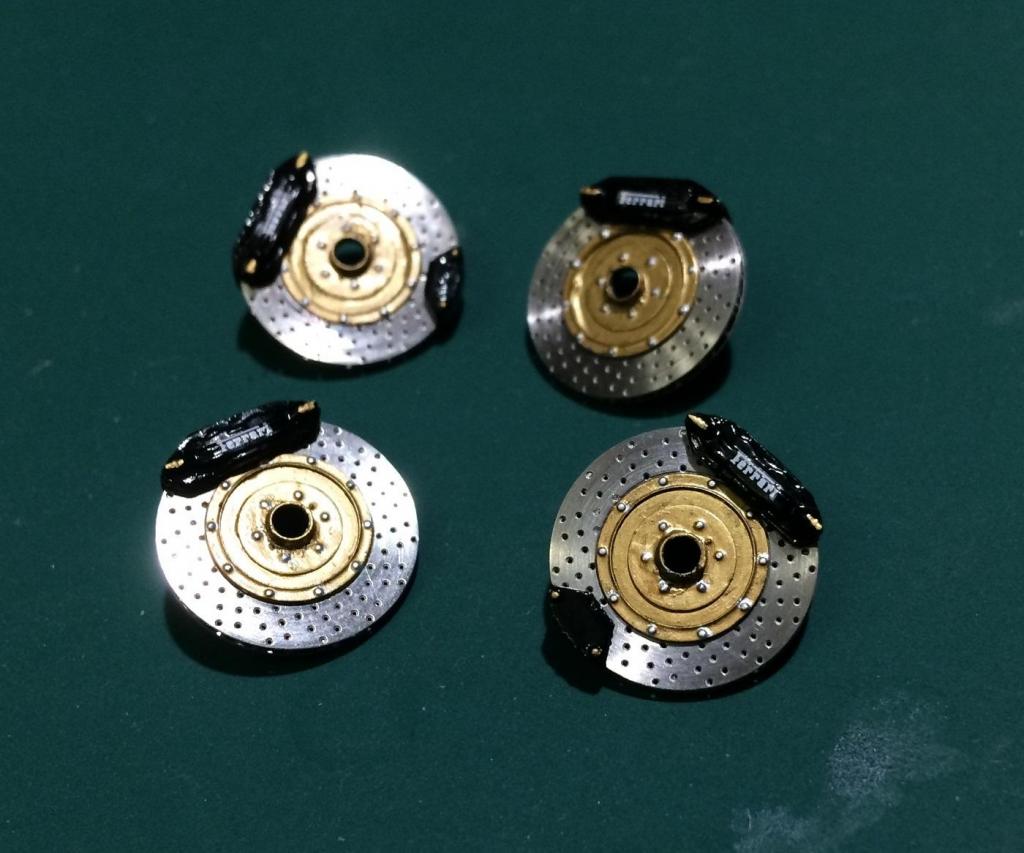

На фото видно что было и что стало.



Далее я покрасил центральную часть тормозного диска и суппорта. Ревелл заботливо дал декали на суппорта с надписью Ferrari,  тут ему спасибо! Рабочие поверхности дисков заматовал на абразиве, дабы добавить следы эксплуатации. Если честно, их нужно чем-то серебристо-серым покрасить, типа нержавейка или что-то в этом роде  т.к. реальных F50 они видимо керамические или из композита какого-то, короче без металлического блеска. Но я решил оставить блестящими, так наряднее.

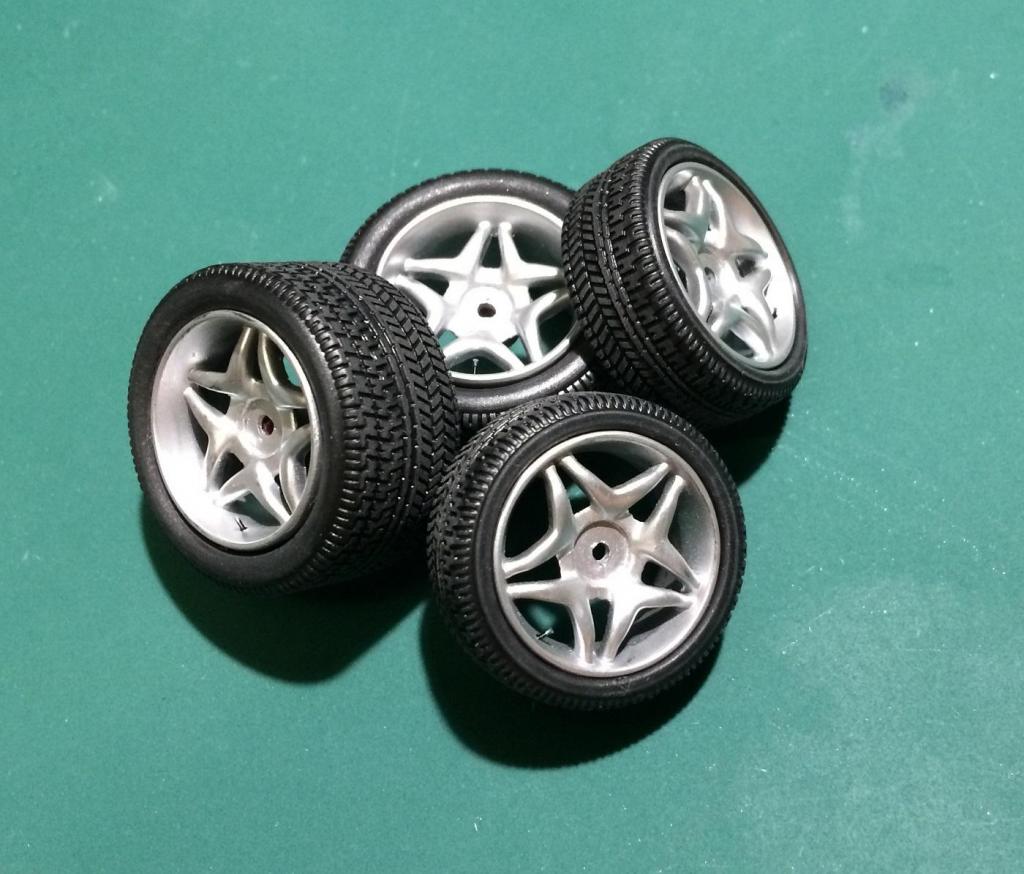

Колесные диски привел в порядок, покрасил, собрал, добавил соски, убрал имитацию центральной гайки. Передние пришлось подклеивать пластиком, т.к. при удалении центральной гайки образовалась дыра 2-3 мм. Резину наверно еще нужно матировать, посмотрим дальше.

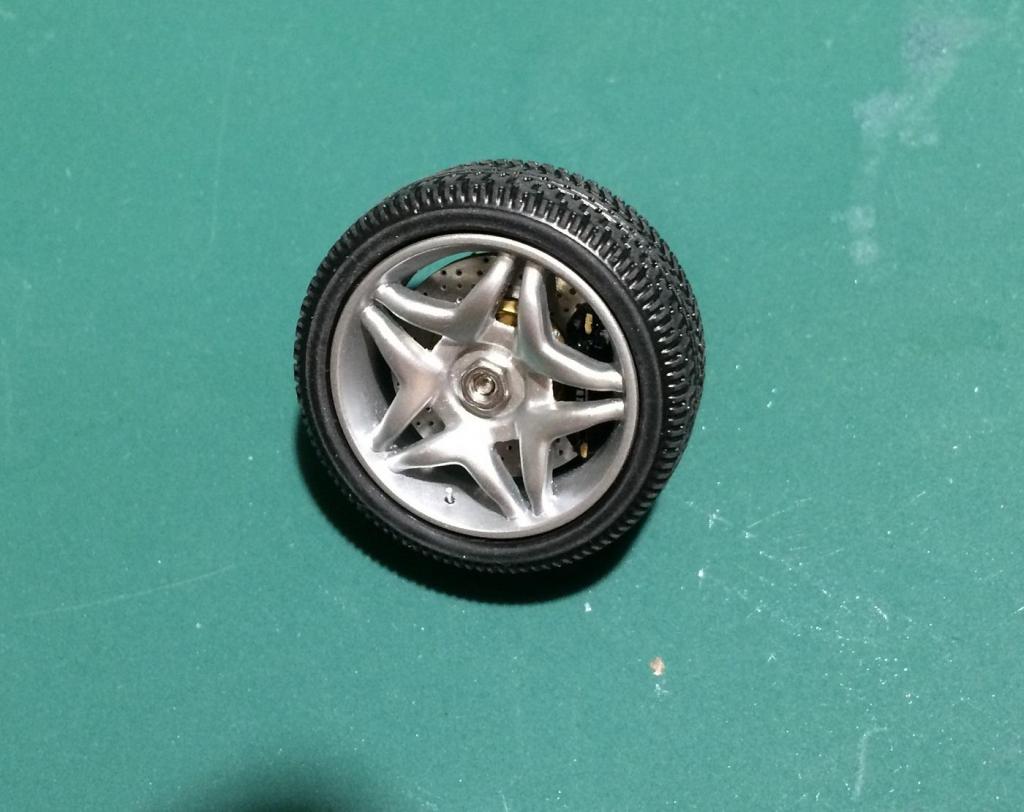

И финальное фото ступицы с колесом всборе. На гайку в послествии приклею центральный колпачек с эмблемой, но уже после установки.



to be continued....







[boxer 1001]

5 часов назад, Silent123 сказал:

Но я решил оставить блестящими, так наряднее.

Это точно, очень нарядные!

[AZz 1635]

После увиденных доработок на свой аналогичный недострой больно смотреть, остается только закопать его лунной ночью в саду и забыть как страшный сон.

Круто выходит, только тракторная ревело-резина все портит

[Silent123 3053]

"Горячее обновление" после выходных.

В планах было написать нормальный пост с описанием этапов и косяков покраски, но обнаружил что фоток до лакирования я и не делал вовсе, подкрепить написанное нечем:)

Ладно, тем не менее поделюсь очередным опытом лакокрасочных работ. Цвет у Ferrari, как известно в большинстве случаев крассный, но оттенков масса. Морочиться я не стал и выбрал TS-49 в балончике. Для меня окрасочные работы по кузову - это всегда стресс, т.к. занимаюсь я этим очень редко, да и опыта мало чрезвычайно. Вот и в этот раз, расчехлив аэрограф, решил красить стравленной из балончика краской. Благо стравил не очень много за один заход. Короче первые пару слоев легли не удачно и с большой шагренью, а также была куча плевков. Видимо не верно отрегулировал эрограф, а может быть виноваты остаточные газы в стравленной краске. В общем поняв что дальше продолжать красить таким образом не стоит, а шансы искупать или выбросить модель растут на глазах, решил рискнуть и не теряя времени докрасить дальше прям из балона, т.к. добрая половина краски оставалась еще внутри. И тут все пошло как нужно, удалось равномерно залить, изначальные огрехи ушли, разровнявшись верхними мокрыми слоями. Результатом оказался доволен - хороший глянец, местами незначительная шагрень и практически без мусора. Тут нужно сказать, изначально сделал одну большую ошибку, но это по незнанию. Грунт у меня был серого цвета и это добавило ложечку дегтя в результат. Крышка капота получилась другого оттенка из-за проступающего серого грунта и это явно было заметно при установке на стыке. Пришлось доливать краски и на кузов и на крышку, дабы сровнять оттенок.

Далее было решено клеить декали и ставить травленые шильдики. Хороший опыт для меня - поклейка карбона на сложные поверхности. Изначально думал использовать желтенький кевлар на задних арках, но мне не понрафилось как выглядит результат и я его ободрал.

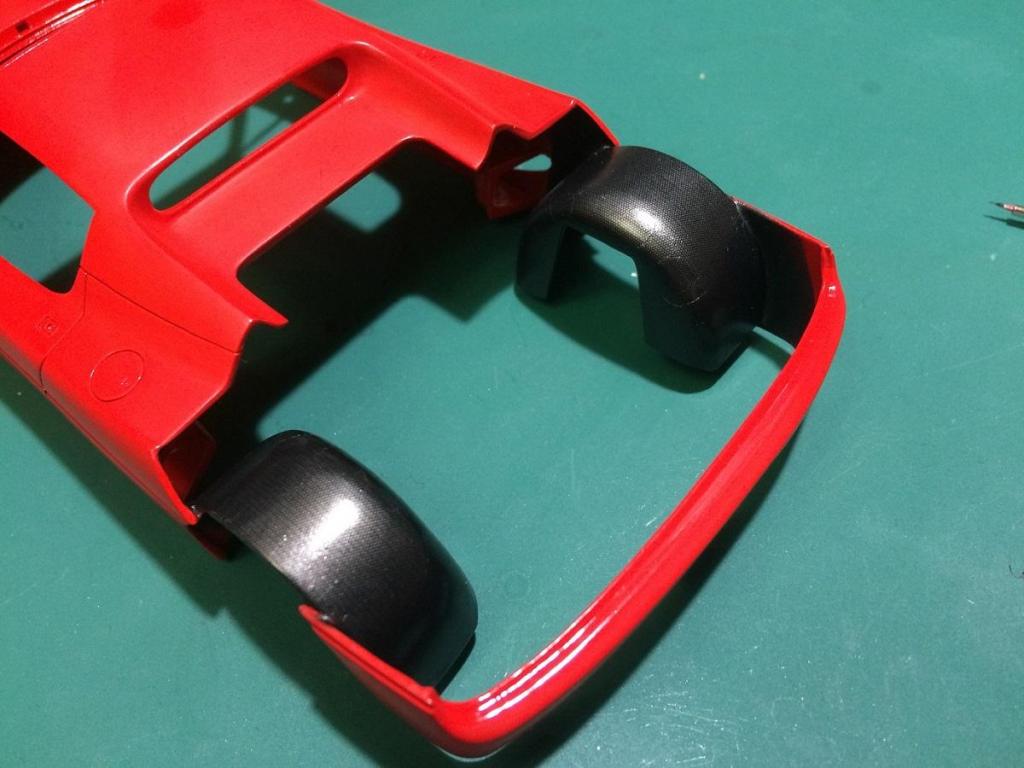

Переделал арки под карбон и результат меня полнотью удовлетворил



Далее добавил декали на крылья. Хотел сразу сделать черные молдинги, которые идут декалями, но запорол один длинный. Декаль начала тянуться при выравнивании, видимо из-за химии. Пришлось смывать остальные уже приклеенные. Травленые шильдики решил ставить до лакаровки, о чем не пожелел ни разу, по крайней мере пока, до окончательной полировки. А в подтверждение, один не приятный момент, который случился. На бортах ставятся шильдики pininfarina. Так вот, пока я обдувал кузов или мыл перед лакированием, с одной стороны шильдик безвозвратно исчез. Я решил оставить как есть, но мораль такова, что если шильдики клеить после лакировки, то шансы возникновения таких неприятностей увеличиваются в разы.

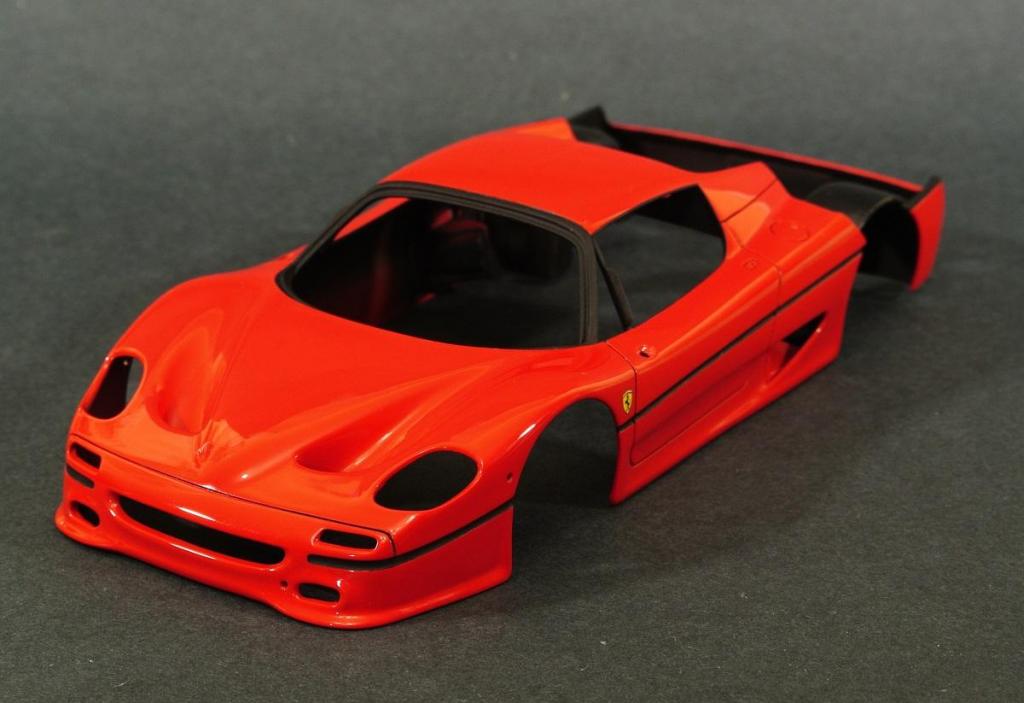

Далее ответственный момент лакировки, который прошел практически идеально, если бы не невнимательность. Лакировал 2k лаком мобихел. Замешал как положено 2:1 + 10% растворителя. Давление и сопло выбрал как описывал Сергей Ermiloff в соседней теме, благо аэр у меня такой же. H&S Evolution, сопло 0,4 ~ 2 атмосферы. И как-то мне понравилось! Первый сухой слой, минутки 3 подождал и начал мокренько заливать, где нужно можно добавить. В общем очень прилично и без шагрени получилось, пока не заметил что в диффузорах воздухозаборников не образовалась белая пыль. Пришлось доливать, но основное покрытие уже загустело и получился напыл с шагренью. Второй косяк - чуть-чуть не хватило намешанного лака на крышку капота. Можно было оставить как есть, но решил долить. Короче опять пауза и пришлось заливать крышку сильнее с напылом. Тем не менее как процесс прошел меня очень порадовало и если бы не косяки, результат был бы очень и очень хорошим.

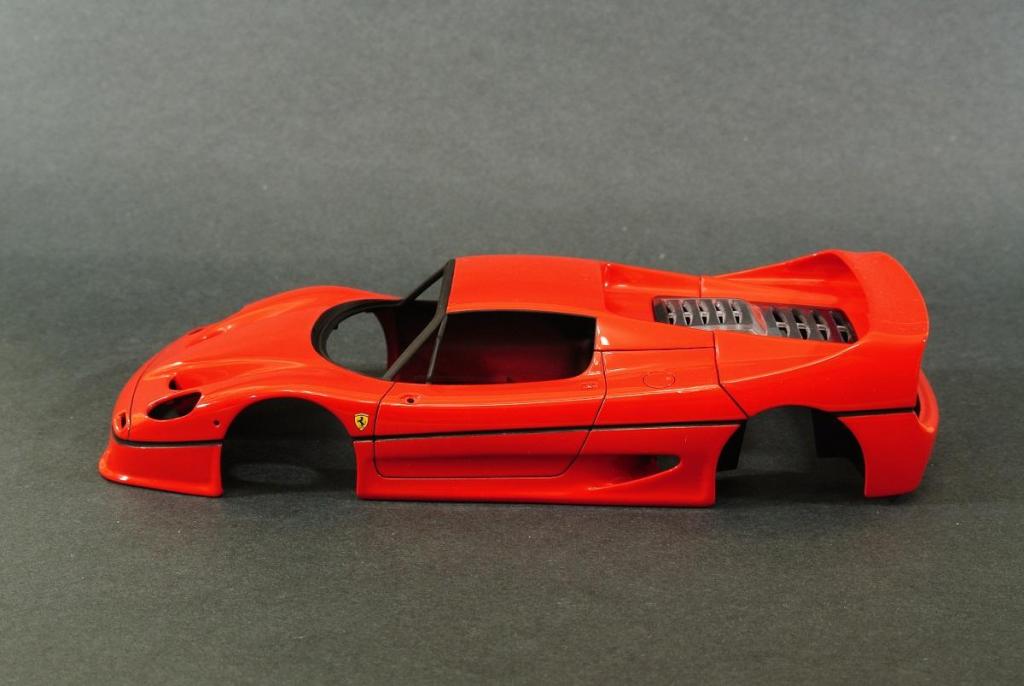

Ладно, ниже фото того что вышло. Полировку пока не делал, но ксяки на фотках оказались не видны:)

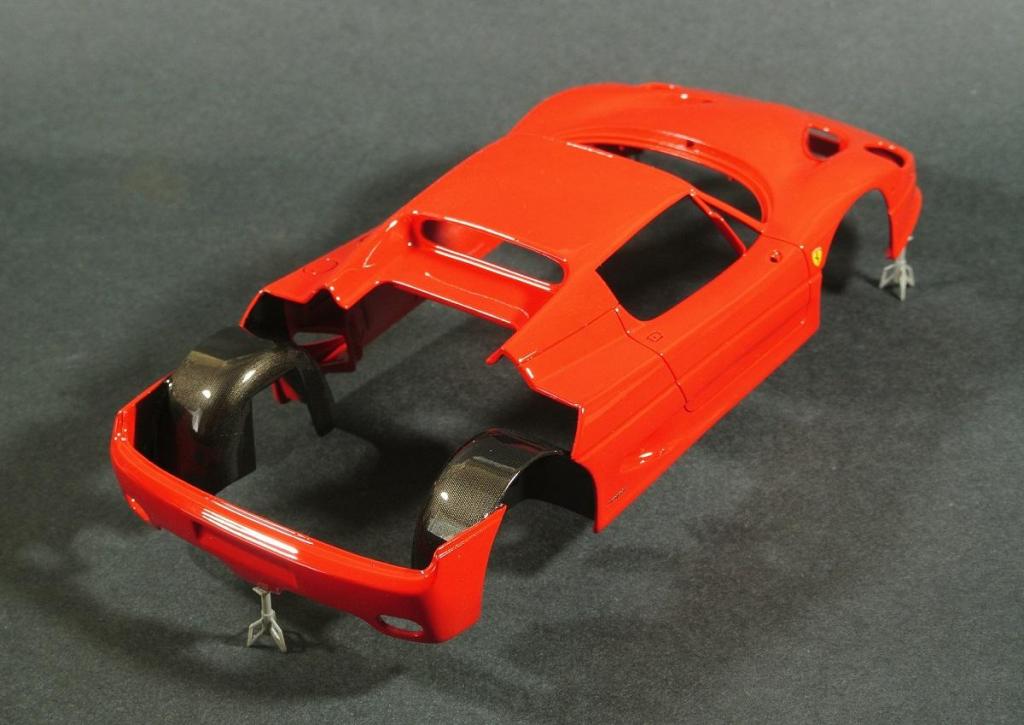

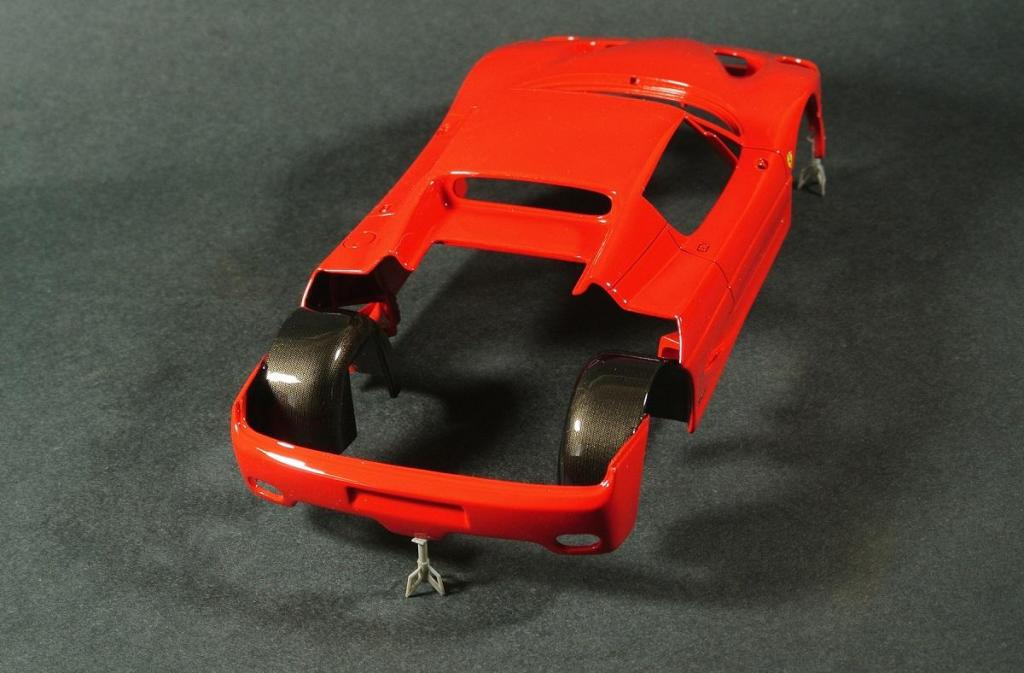

Вот так получились карбоновые арки под лаком. По моему очень реалистично.

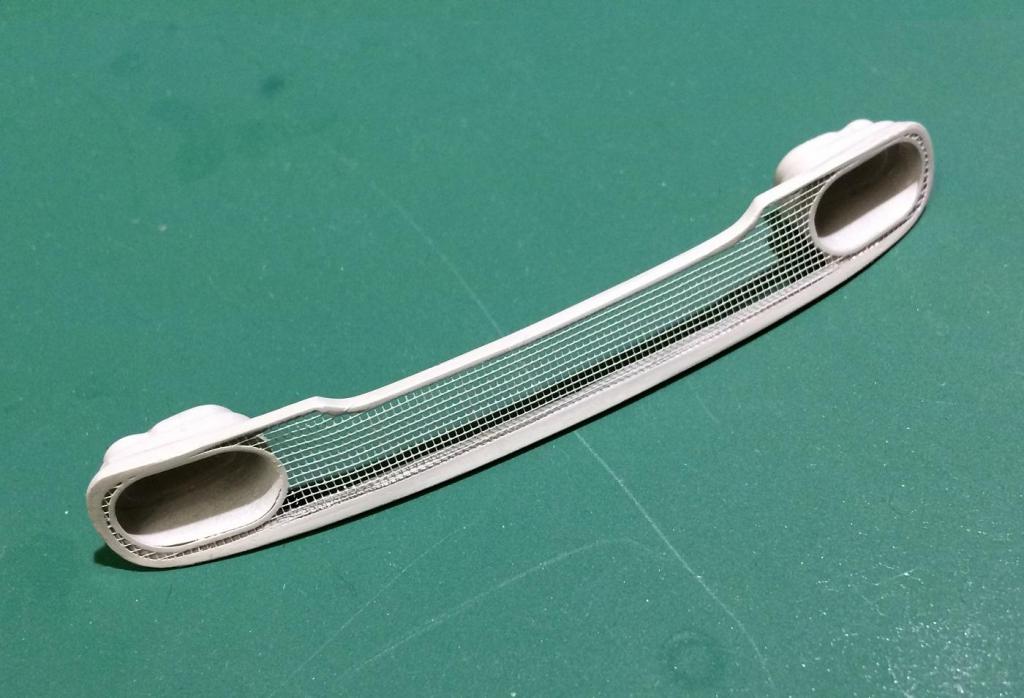

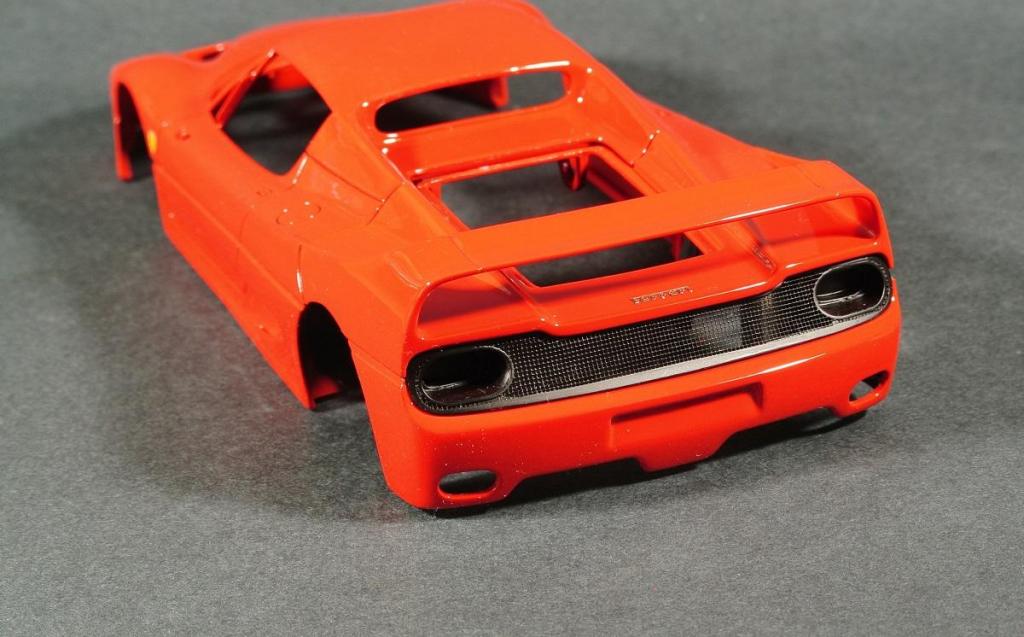

А тут "попка" с той самой травленой решеткой, приставленной для фото.





На этом пока все. Материальчик еще есть, но растягиваем удовольствие:)



to be continued...







Изменено 7 Aug 2017, 08:36:39 пользователем Silent123

[Max4x4 2485]

Как себя ведут деки под 2к лаком?

[Silent123 3053]

Max4x4 Судя по результату, отлично. Использовались родные Ревеловские и афтермаркет карбон. Возможно предварительный тонкий сухой слой лака спасает.

Изменено 7 Aug 2017, 07:04:14 пользователем Silent123

[Tolibass 7403]

Уверен что всё отлично! Только жаль фоток не видно.

[Silent123 3053]

@Tolibass, Толя, поправил и вставил через форум, но качество почему-то портится. А через яндекс, у тебя не отоброжается, но картинки лучше выглядят.

[Ermiloff 291]

А я шильдики клею уже на полностью готовую, обезжиренную от отпечатков пальцев и вытертую микрофиброй модель, после чего уже больше её не трогаю, только протираю иногда микрофиброй(если надо, с обезжиривателем). Мо-моему железо под лаком не позволит нормально отшлифовать и отполировать, да и выглядеть будет не натурально.



[Silent123 3053]

Ermiloff по поводу шлифовки-полировки, согласен, будет мешаться и можно повредить, но это осознанный шаг, пусть и в экспериментальном порядке. На моей модели эти места не критичны, по крайней мере можно позволить себе дать слабину, к тому же лак там лег равномерно. Кстати, а на что клеишь шильдики?

[Ermiloff 291]

Silent123  Мне шильдики из металла нужны для того, чтобы они были на лаке и без выступающей подложки. Даже детали стараюсь срезать по-возможности все, чтобы не мешали красить и не влияли наплывами на внешний вид лкп.

Кстати декали-шильдики можно иногда не снимая с подложки аккуратно вырезать, подкрасить срезы, покрыть лаком(если надо) и приклеить как полноценные шильдики. Получается на троечку...с плюсом, но лучше чем просто выпуклость с декалью

Ну а клею либо на модельный лак(липкий акрил или слаболипкую, но "аккуратную" эмаль), который намазываю кистью, подходит для букв; либо на клей для остекления(у меня акан), который очень густой и "неаккуратный" но держит намертво, подходит для пластинок, кругляшков и т.д.

Интересно ещё, зачем первый слой лака делал сухим?

Лаки UHS кладутся одним слоем на тонкий сухой опыльный(адгезионный) слой, не для того, чтобы лак не отвалился потом, а для того чтобы схватился за эту песочность и не стёк на пол при нанесении основного толстого слоя. HS набирают толщину за 1.5 слоя, поэтому первый такой же но потолще. Вроде так.

А на модели первый сухой слой помогает держать форму лака, меньше растекаться и не заливать рельеф, или это просто правило промаляров(настоящих, не моделистов)?!... Я так вообще не пробовал... Обычно на ютьюбе люди делая первый слой потоньше, следующим заливают модель до состояния обмылка, у тебя в этом есть смысл, или просто "как все"?!

Изменено 7 Aug 2017, 16:17:49 пользователем Ermiloff

[Tolibass 7403]

[Silent123 3053]

20 часов назад, Ermiloff сказал:



А на модели первый сухой слой помогает держать форму лака, меньше растекаться и не заливать рельеф, или это просто правило промаляров(настоящих, не моделистов)?!... Я так вообще не пробовал... Обычно на ютьюбе люди делая первый слой потоньше, следующим заливают модель до состояния обмылка, у тебя в этом есть смысл, или просто "как все"?!

Честно, опыта у меня нет. Каждую модель красил по разному и с перерывами в полгода. На Ferrari вот решил попробовать твой вариант с давлением, понравилось. Первый сухой слой - опыл, делал в большей мере "как все", но для себя решил что это каким-то образом поможет неповредить декали или основную краску. Скорее всего я заблуждаюсь, т.к. второй мокрый заливает и растворяет сухой опыл, добираясь до базы и декалей. Тем не менее для себя сделал вывод какким образом можно достаточно ровно и без замыливания залачить. У меня, к сожалению не совсем это вышло из-за невнимательности и пришлось еще доливать.

[Silent123 3053]

Продолжу рассказ. К сожалению случился вынужденный простой в строительстве, но есть жаление заполнить паузу. Сегодня начну тему про доработку радиаторов, но завершить придется позже, т.к. еще не все сделано.

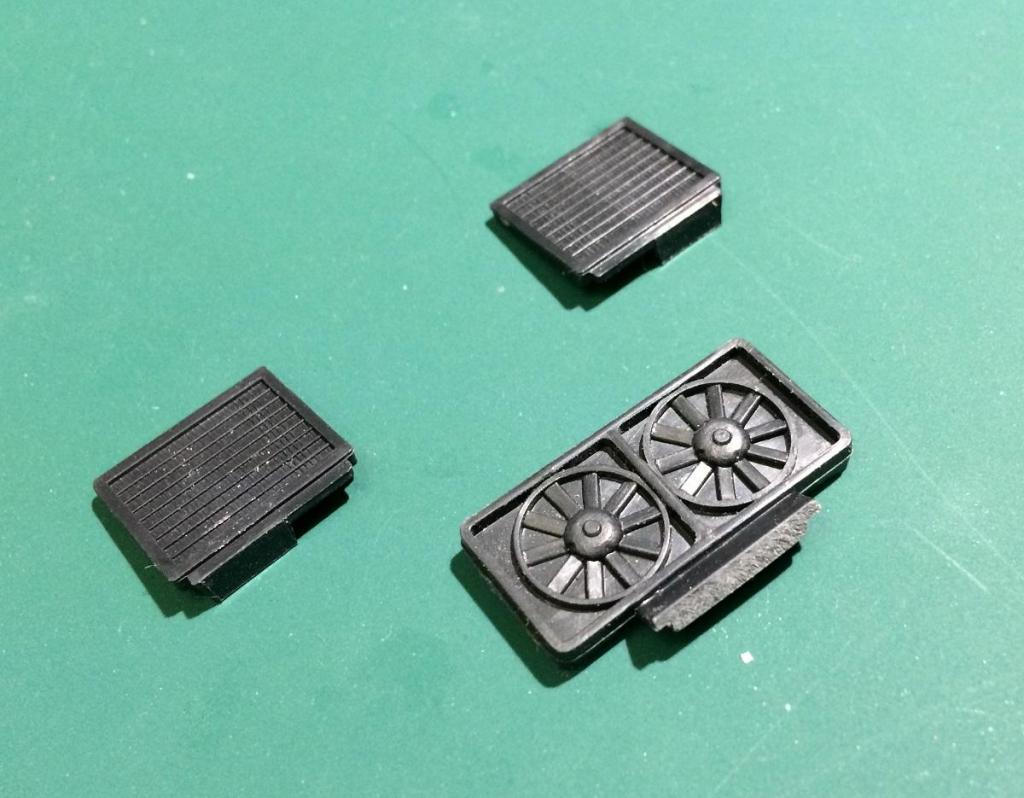

И так у автомобиля три основных радиатора: один размещается в передней части автомобиля и два по бокам за воздухозаборниками. Ревелл предлагает три детали - боковые в виде прямоугольных пластинок с имитацией сетки с одной стороны, и передний с имитацией вентиляторов охлаждения.



Начну с переднего, т.к. по нему ряд работ выполнено. На реальном авто он выглядит так как показано на фото.  В реалиях модели я посчитал что безсмысленно добиваться из того что имеется точной схожести с прототипом, т.к. все равно ни чего не открывается, а через отверстия в крышке багажника (он спереди) не будет видно почти ничего, тем более там будут еще сеточки. Тут нужно добавить что травленый комплект вентиляторов и защитных экранов также ничего общего с реальным не имеет.

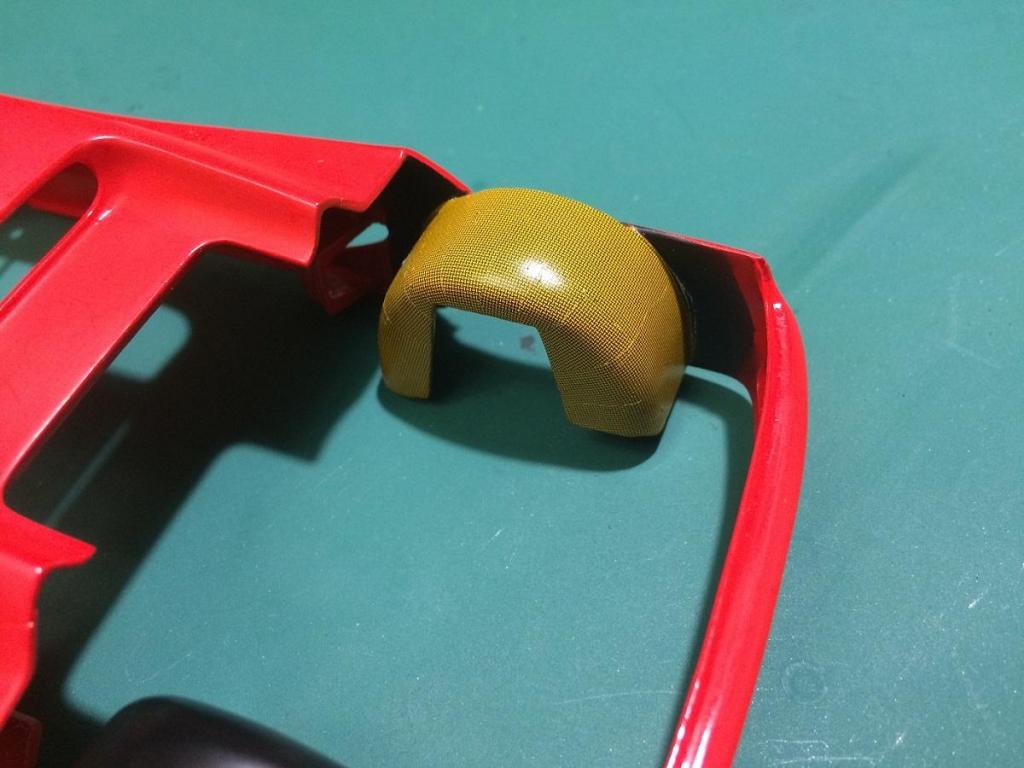

Примерив ревеловский радиатор на модели с кузовом, обнаружил что из-за расположения воздуховодов в крышке багажника, остаются не прикрытые области по краям радиатора. Их решил наростить пластиком. Имитацию вентляторов вырезал, а на пустое место установил травленые грили. Их пришлось немного дорабатывать, т.к. по размеру в диаметре они чуть больше необходимого. Я просто срезал наружную окружность-кольцо и укоротил остатки ножек. Со стороны воздухозаборника в бампере, я решил проимитировать соты радиатора металлической сеткой. Ее практически не будет видно, но пусть поблескивает немножко, дабы обозначить присутствие.



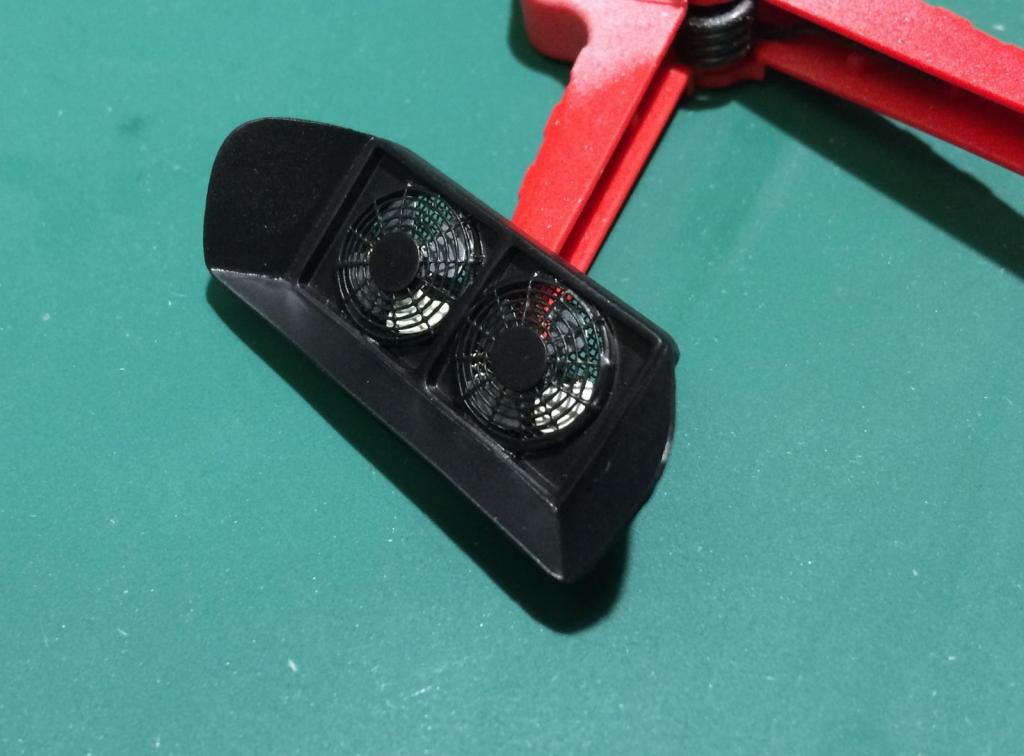

Далее загрунтовал деталь. Получилось вполне прилично.

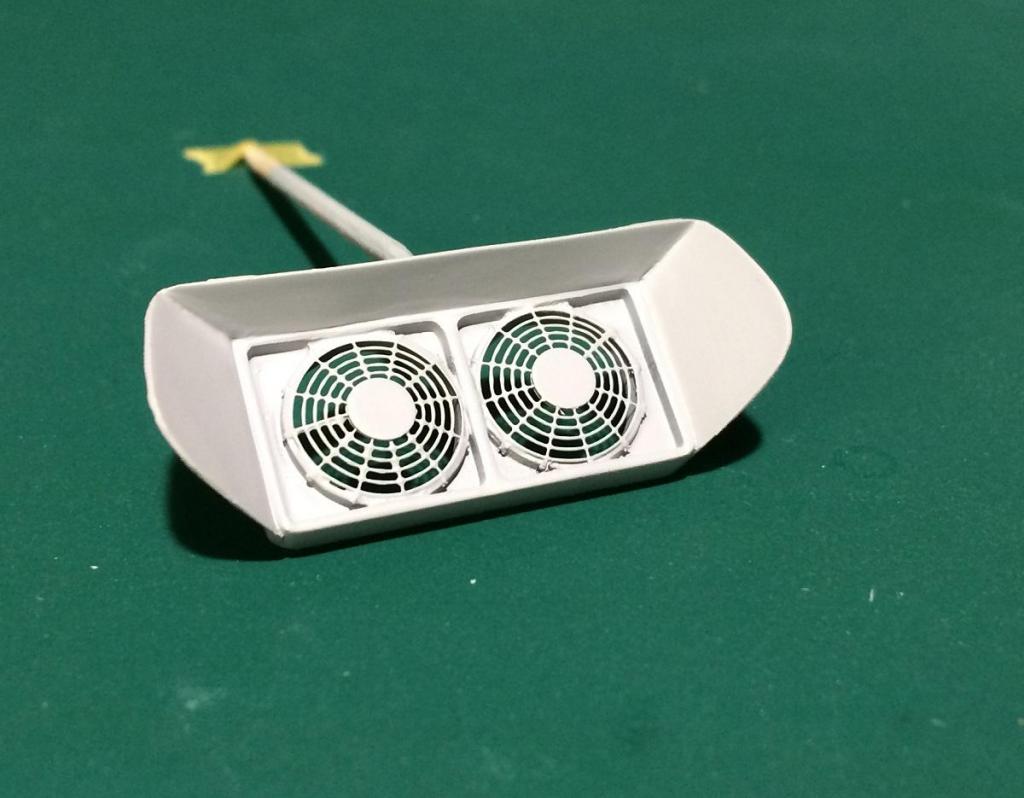

Покрыл радиатор полуглянцем, а вентиляторы покрасил под нержавейку.

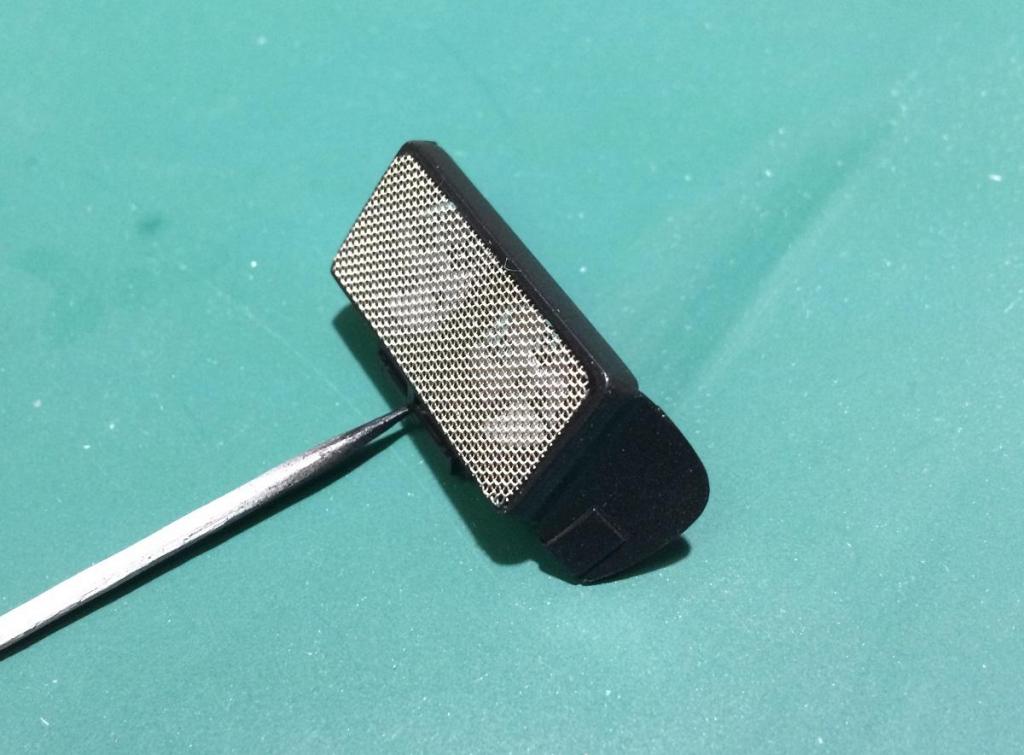

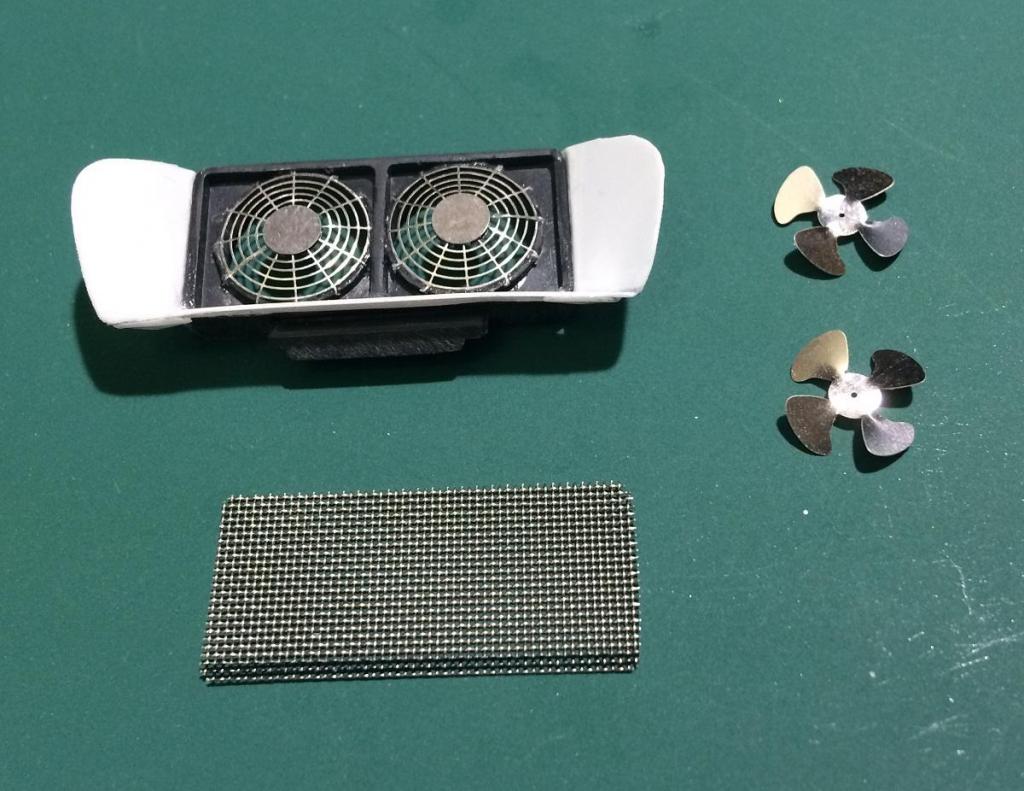

С фронтальной стороны поставил сетку, и решил ее не красить а оставить как есть.





В будущем возможно добавлю проводку к ветиляторам и может быть какой-нибудь шланг для имитации системы охлаждения. Хотя эти доработки практически безсмысленны.



to be continued...



[Mutation 63]

Не хотелось бы конечно докапываться, тем более, что уже весьма прилично времени прошло, но все же...
А не проще и правильнее было бы решетку на заднице вклеить поверх стекляшки, а то и вырезав из нее оптику, которую вклеить в травление?
Все таки молдинги вокруг решетки там весьма тоненькие должны быть, как раз как и на травлении.

[Max4x4 2485]

Радиатор получился отпадный, жаль что его никто не увидит. Хотя, суслик он такой - его никто не видит, но благодаря ВИПу все знают что он есть.

[Silent123 3053]

Mutation Решетка и так наклеяна поверх стекляшки, беда в том, что стекляшка от Ревелл, а решетка для Tamiya и просто так воткнуть без доработок неполучится. Размеры по контуру не совпадают.

[Mutation 63]

2 часа назад, Silent123 сказал:

Mutation Решетка и так наклеяна поверх стекляшки, беда в том, что стекляшка от Ревелл, а решетка для Tamiya и просто так воткнуть без доработок неполучится. Размеры по контуру не совпадают.

Ну тогда все понятно)
Надо бы глянуть, как там у Тамии все устроенно, а то в далеких планах тоже есть собрать Ф50.

[Silent123 3053]

Небольшой апдейт касательно стройки.

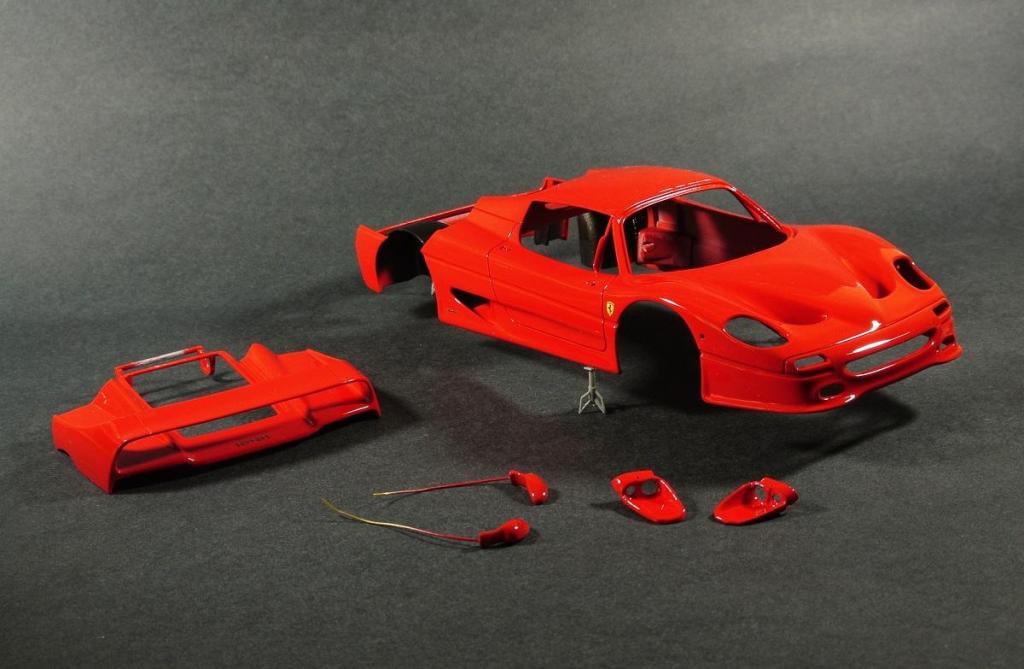

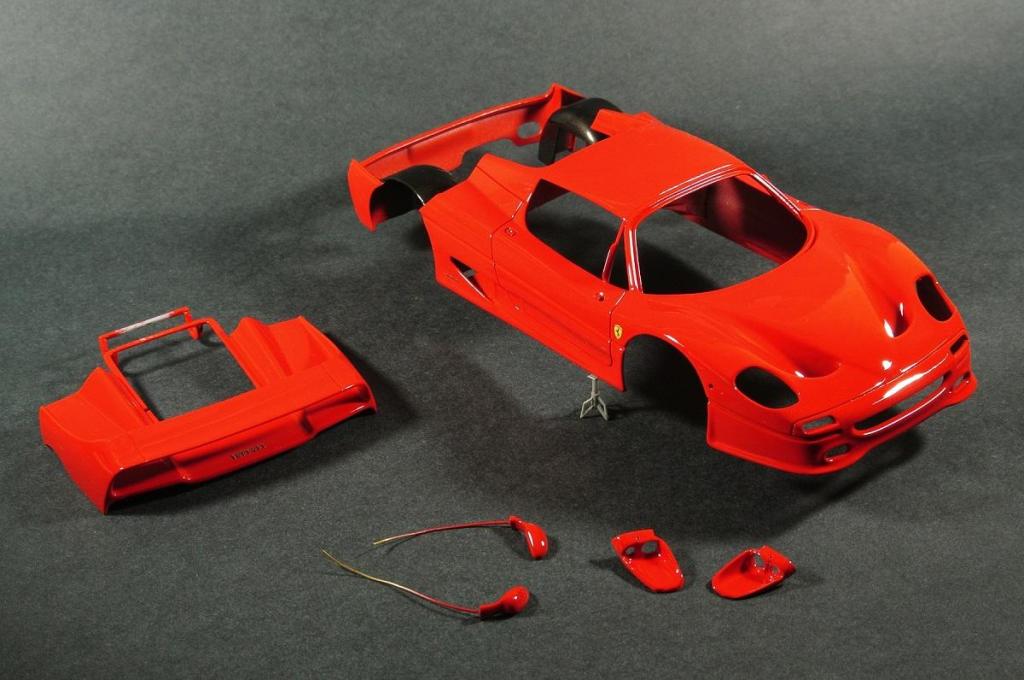

Залаченный кузов был зашлифован и отполирован. К сожалению удалось прилично накосячить во время данной процедуры. В погоне за результатом, появились несколько протиров в области стыковки капота и кузова. Тут также сказалась и проблема, озвученная ранее - темный грунт под красной краской. Местами грунт просвечивает и меняет оттенок основной краски. Вцелом это заметно только при близком рассмотрении и на стыке капота с кузовом. Это мой косяк и на будущее сделаны определенные выводы. Борьба же с протирами сильно вымотала и я решил сказать "Стоп", дабы не оставить данную модель не завершенной. В идеале нужно перекрасить или даже перелачить несколько небольших областей, причем достаточно удобных и отделенных расшивкой, но я решил остановиться на том что получилось сейчас. Неудачные места подкрашены и на фото ничего не видно.

Далее начал дополнять кузов деталями, а точнее выделять черные элементы - молдинги и окантовки.

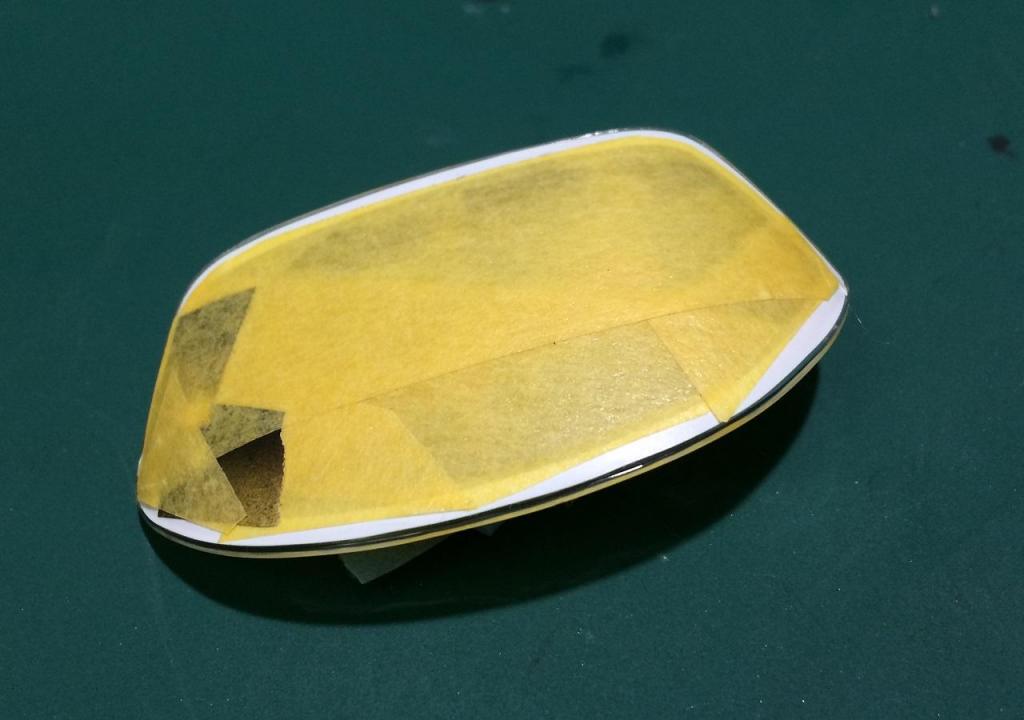

Подготовил стекла. Сделал шелкографию, причем прошелся по "граблям" сам, но это полезно. Начал с рефленого стекла капота. Сделал маску вырезая непосредственно на стекле. В итоге лезвие прорезало скотч и сделало царапины на стекляшке, которые я так и не смог пролить краской чтобы убрать предальский блеск. Показывать позорчик вблизи не буду.

Далее перешел к остальному остеклению, но поступил иначе. Маску собрал из кусочков. Скругления предварительно вырезал из скотча, а затем приклеивал на поверхность. Длинные прходы по контуру прошел Тамиевской контурной маскировочной лентой (белая), а пустоты заклеил кусочками скотча.



Результат такого подхода более чем удовлетворительный. После покраски и снятия масок лишь местами подчистил лишний опыл зубочисткой, чтобы поправить контур.





Нужно заметить, что форма получившейся шелкографии не соответствует реальному прототипу, но тут виноваты обстоятельства, а точнее решение Ревелла по способу членения стекла и кузова.

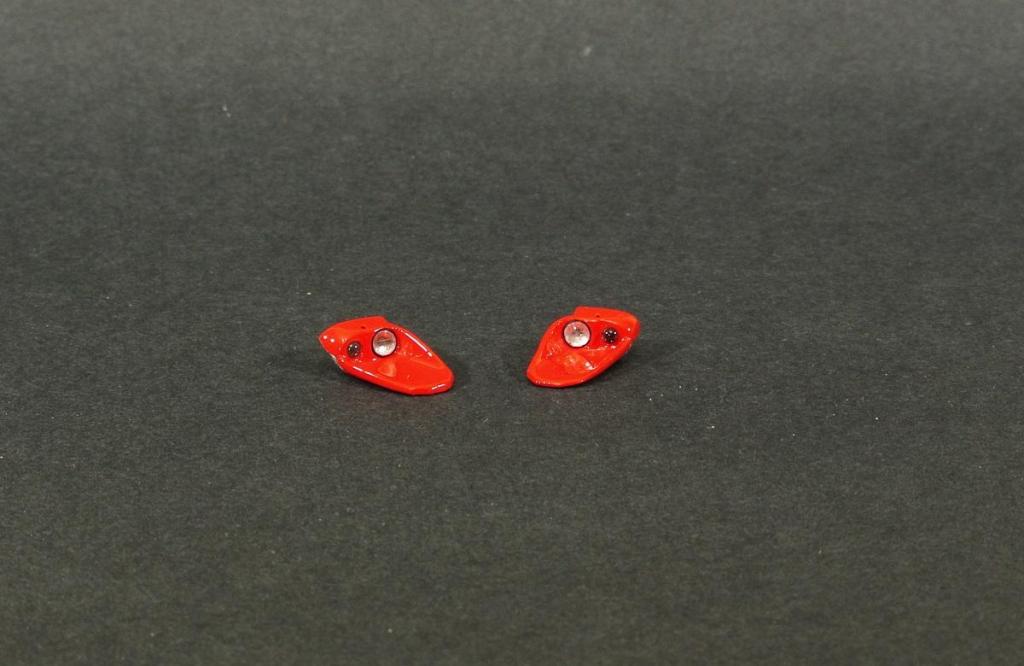

Далее доделал маски фар, о которых писал ренее. После их окраски вклеил элементы фар от Elf, подходящие по размеру и сделал линзы из прозрачного литника. Нагретый литник вжимал с внутренней стороны в отверстие в маске до тех пор пока с лицевой стороны не получится полусфера приемлемого размера. Далее откусывал остатки литника с внутренней стороны, клеить ничего не пришлось.

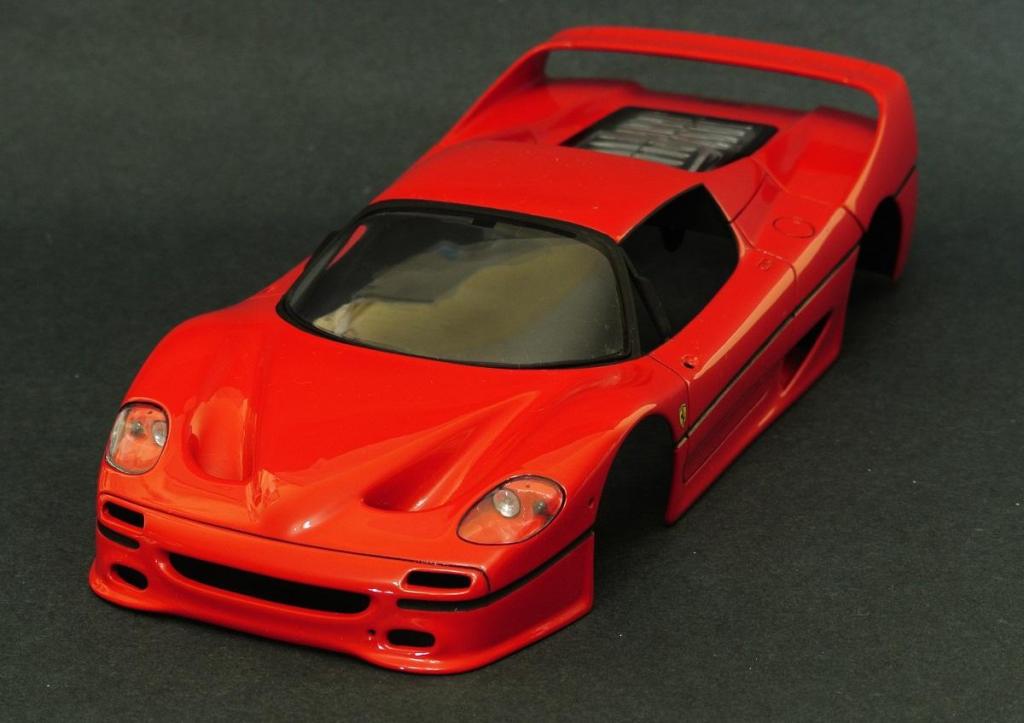

В заключении общее фото с установленным лобовым и фарами.





to be continued...

Изменено 22 Aug 2017, 09:01:41 пользователем Silent123
