Fujimi Nissan Fairlady Z 2-Seater/300ZR (Z31) 1986

[John Wick 3936]

31 minutes ago, Kryptonyte said:

Не совсем понял к чему эти диски? Надо было другой набор аошимы брать?

Жука решил построить))

[PETERSON 9452]

@Kryptonyte 14 дюймов. У Ромы 16.

@John Wick Что-то обод у тебя тонковат. Складывается впечатление,что ты построил только закраину обода и воткнул в неё спицы.

Быстро профиль найти не могу, но посмотри пока вот это видео. Тут довольно наглядно. И размер вроде бы твой.



Вот тебе в помощь профиль колеса Rays TE37SL. Посмотри на профиль обода (обвёл жёлтым), может, поймёшь идею построения диска.

[John Wick 3936]

11 minutes ago, PETERSON said:

Что-то обод у тебя тонковат.

Внимательнее посмотрел на фото и действительно так. Перестрою.



[Kryptonyte 1277]

1 час назад, John Wick сказал:

Не совсем понял к чему эти диски? Надо было другой набор аошимы брать?

Жука решил построить))

Это к тому, что один и тот же производитель делает относительно неплохие 14-е диски, но совсем топорные 16! Вот к чему

[John Wick 3936]

18 minutes ago, Kryptonyte said:

Это к тому, что один и тот же производитель делает относительно неплохие 14-е диски, но совсем топорные 16! Вот к чему

Теперь понятно, но на той фотографии, на общем фоне, диски совсем не видны.

[John Wick 3936]

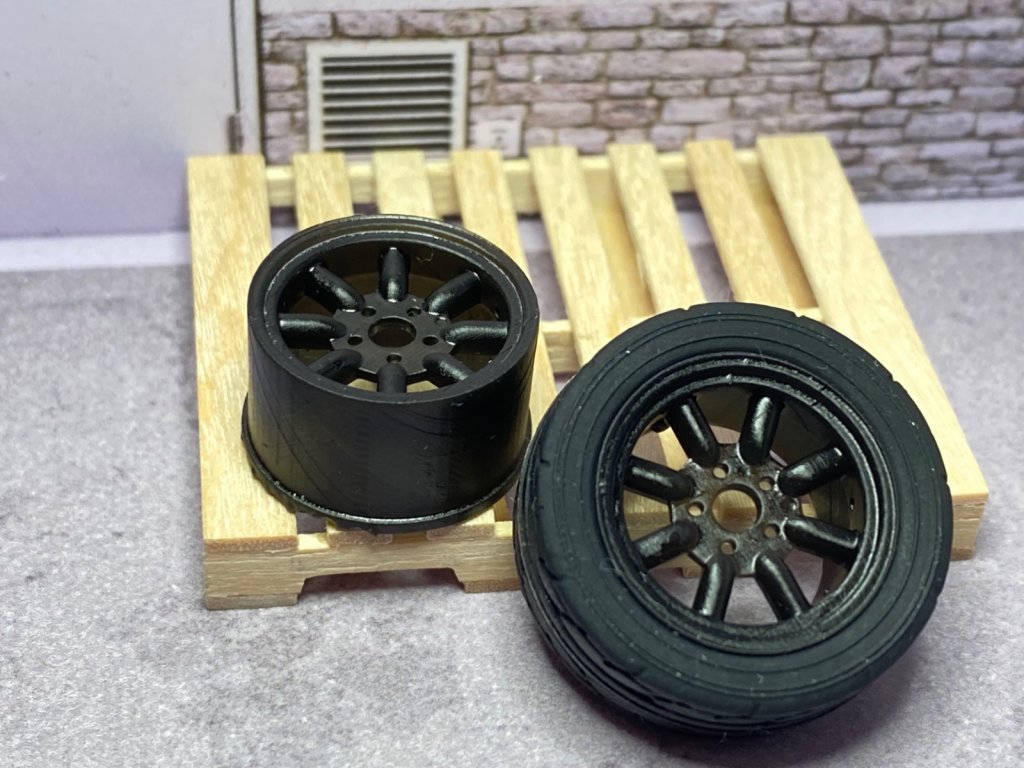

Сделал обод потолще и изменил профиль ступеньки. Решил совместить центральную гайку со ступицей.



И отпечатки в сравнении с старыми.

Изменено 18 Jan 2022, 21:10:53 пользователем John Wick

[PETERSON 9452]

Совсем другой вид!

[John Wick 3936]

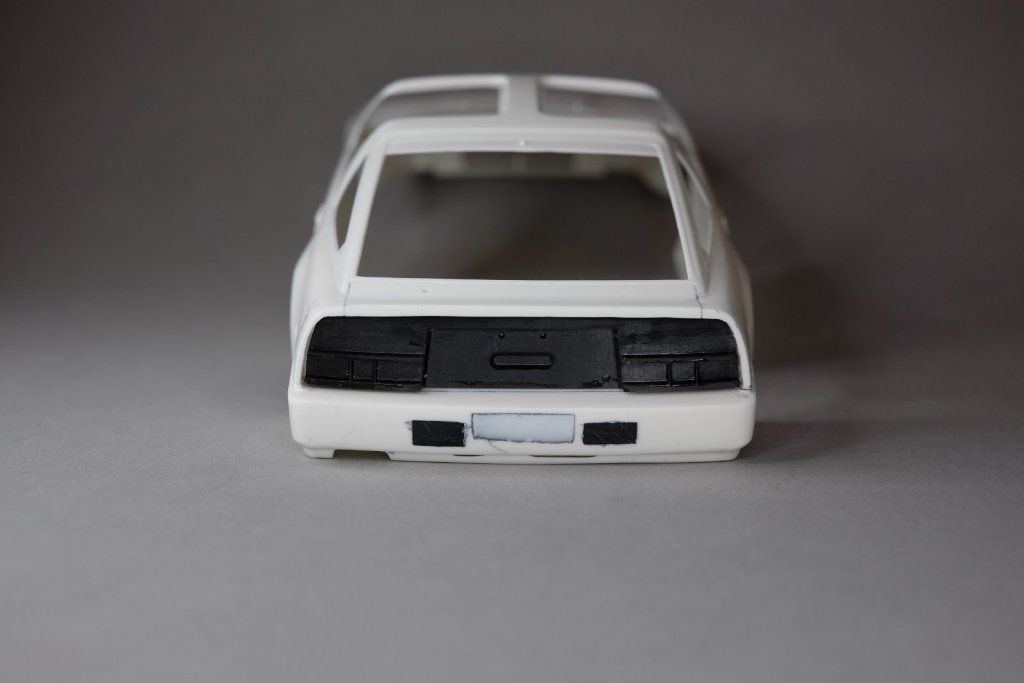

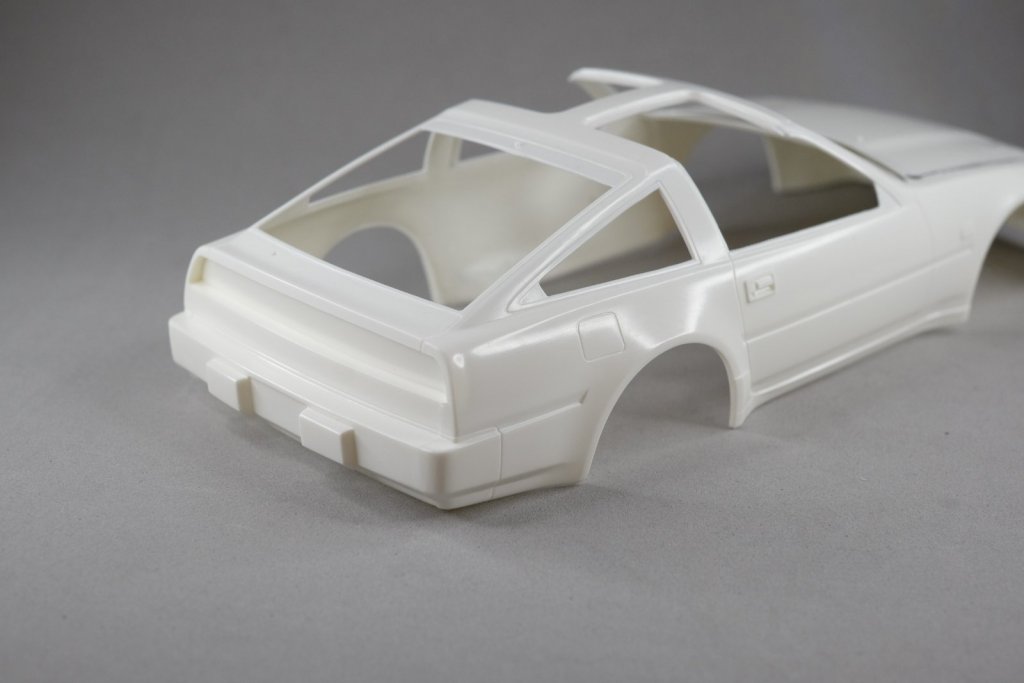

Задняя часть модели отличается от выбранного прототипа. Блок с фонарями должен быть выше и выемка под номер перемещена с бампера на стенку багажника. Сам бампер не имеет выступов.



В наборе бампер имеет выступы и полоска фар уже, раза в два.

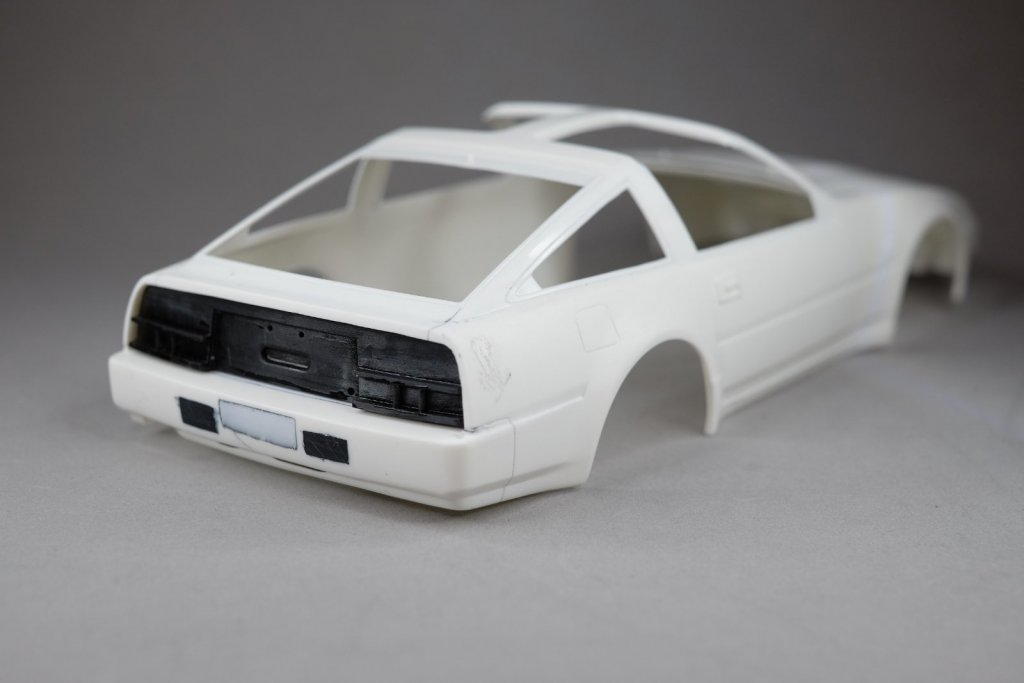

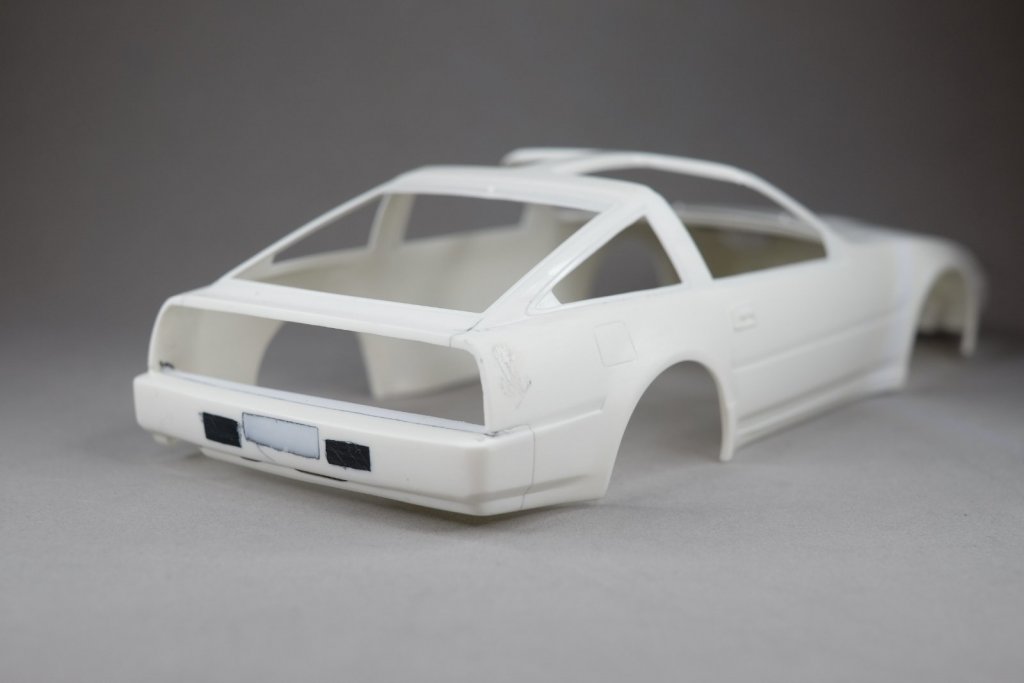

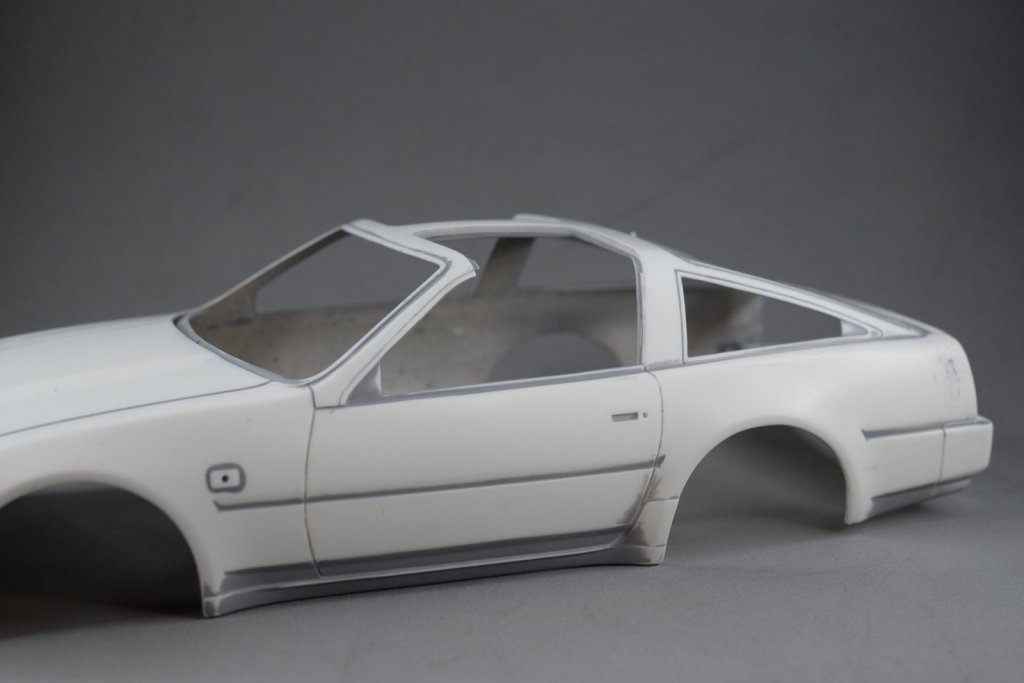

Подчистил бампер и вырезал проем под новую деталь в задней стенке.

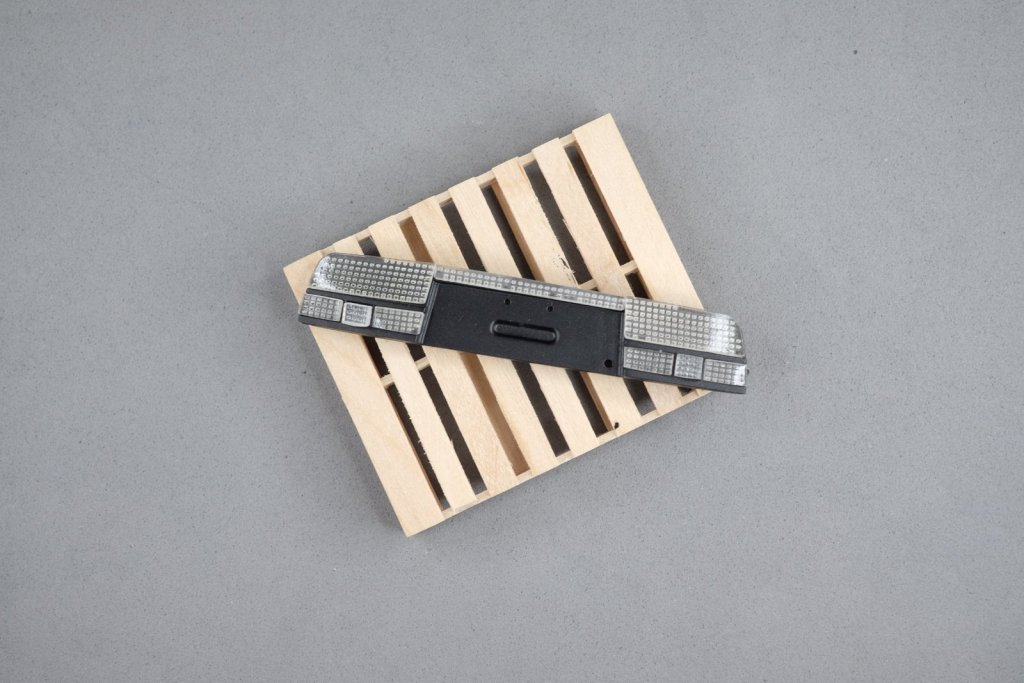

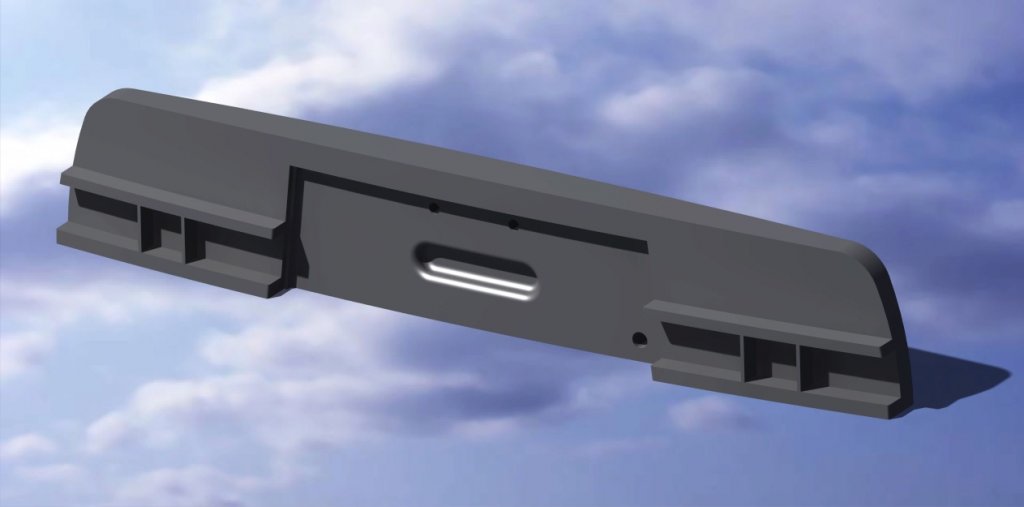

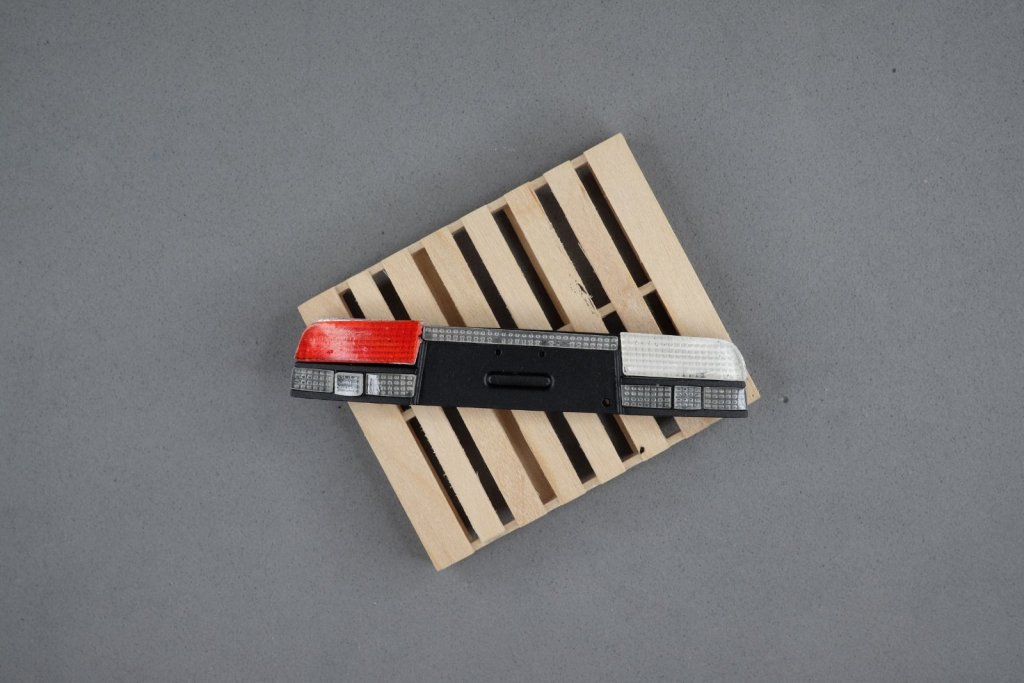

Новая деталь была спроектирована и выращена. Стекляшки выращу из прозрачного полимера и покрашу клирами. Я нашел видео с прототипом (дам ссылку в конце) и на нем заметно, что задние фонари светодиодные, поэтому площадки под стекло плоские, без отражателей.

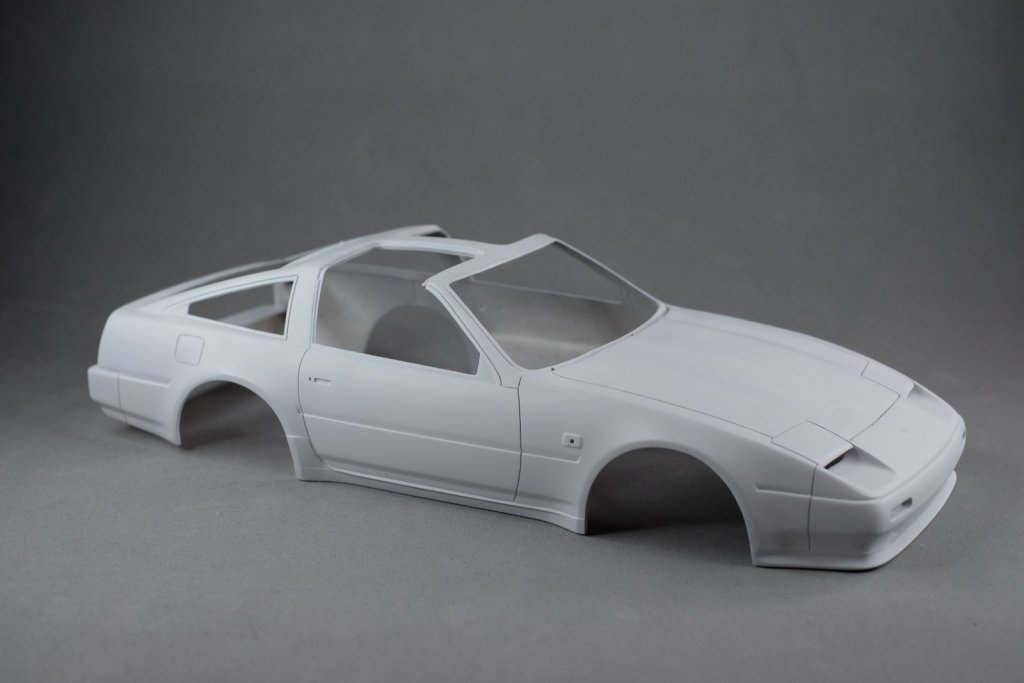

Кузов готов к проявочному слою грунта.



Новый блок фар в окружении деталей подвески. Изготовил ступицу с центральной гайкой, она будет крепиться на тормоза ZoomOn, с которых срезал выступ. Тормоза будут еле видны в дисках и их качество достаточно для такой роли.



В наборе используется простая имитация подвески, на передней оси вращающаяся стойка, на задней - только металлическая ось. Я не стал мудрить, и дополнил имеющиеся детали под новые диски и тормоза.

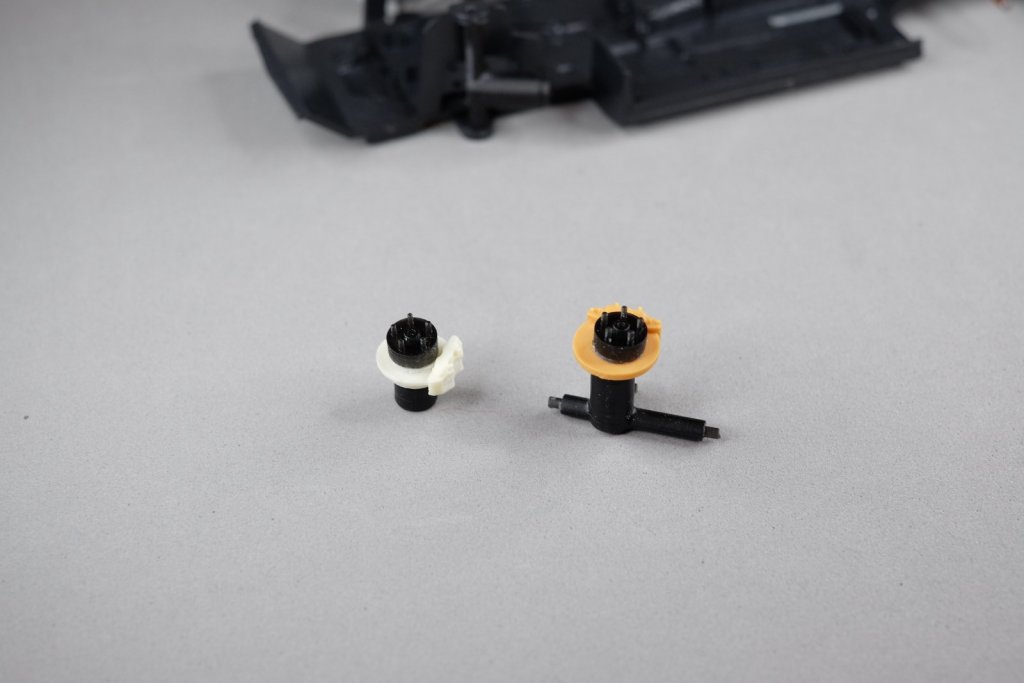

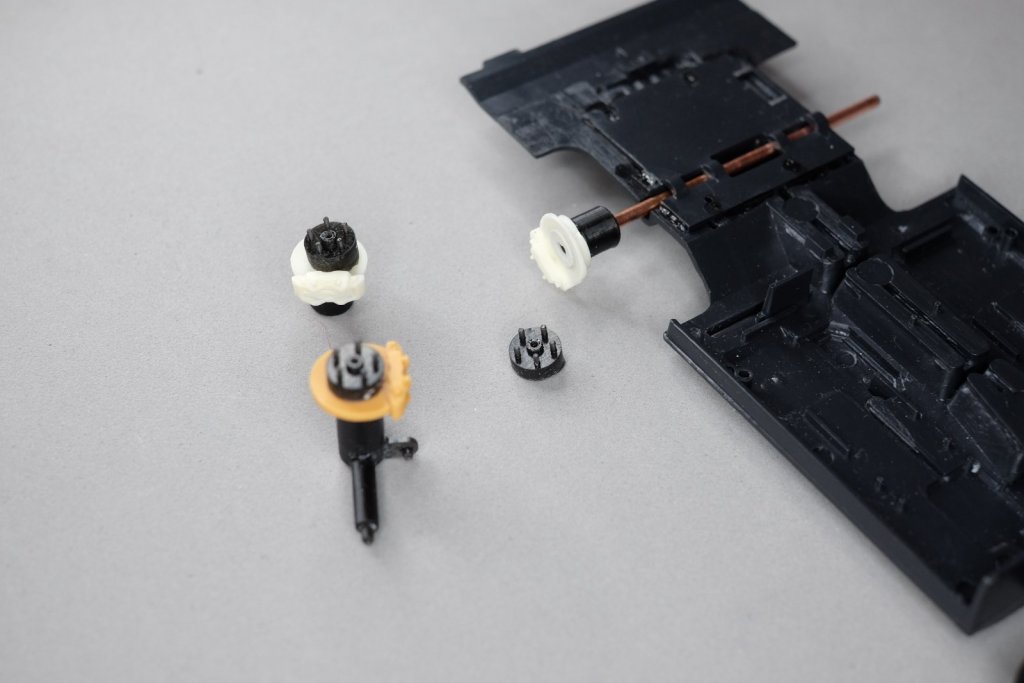

Для передней оси изготовил новую стойку с увеличенной втулкой, а на заднюю - проставку.



Видео с прототипом:



[oleglorenz 3080]

чотко, ровно идешь дядь👍

Интересно посмотреть как будут стекляшки из прозрачной смолы выглядеть, жду обновы.



И вопрос от меня.

Как ты делаешь замеры на модели, чтобы потом домоделировать деталь и вставить ее без лишней работы напильником?

Вот, вот этот проем.

[John Wick 3936]

9 hours ago, oleglorenz said:

Как ты делаешь замеры на модели, чтобы потом домоделировать деталь и вставить ее без лишней работы напильником?

Сражу скажу, что с первого раза такие сложные формы не получаются.

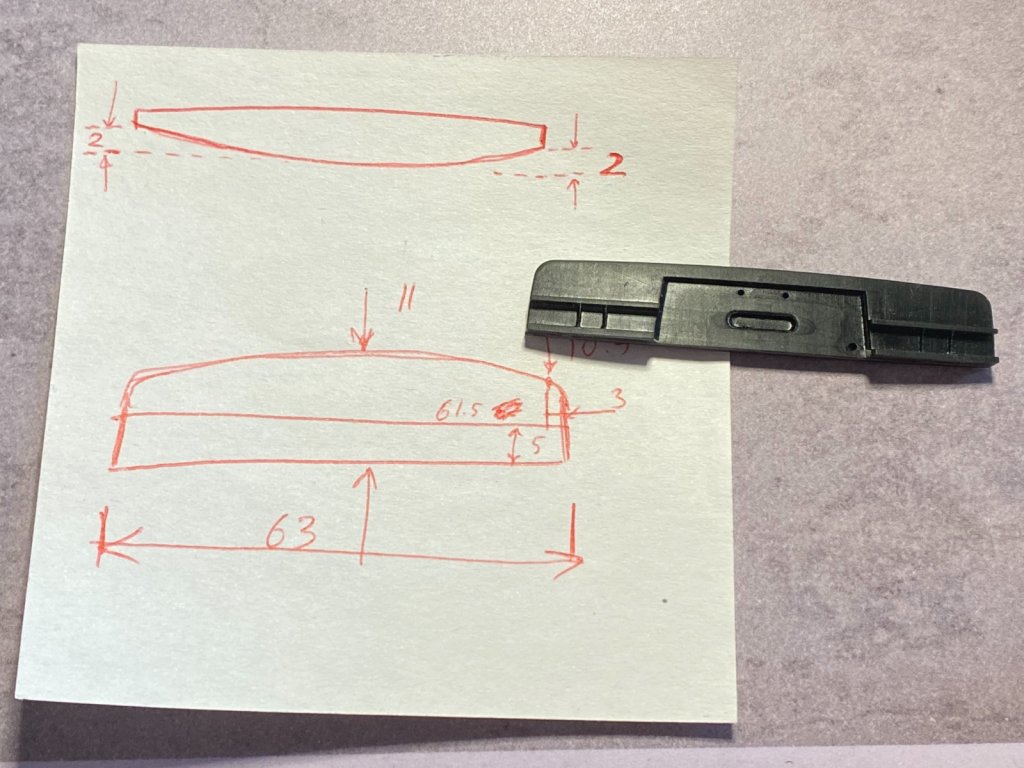

Начинаю с простого скетча с основными размерами, которые снял с корпуса. Радиусы прикидываю на глаз, но можно использовать шаблоны окружностей.



Строится модель и печатается.

Произвожу примерку и, чаще всего, вношу коррективы в мат-модель. Ещё помогает выставить 3D и реальный корпус в одном ракурсе и сравнить обводы.

Конкретно эта деталь устанавливается с зазором и точная подгонка не требуется. Для совсем точной подгонки, пригодится способ с полиэфирной шпаклевкой: делаешь нужную деталь на принтере, наносишь малярный скотч на сопрягаемые поверхности. Вырез в пластике выполняется с запасом и щели заполняются шпаклевкой.



У меня, обычно, получается 2-3 итерации. Думал использовать миллиметровку, для снятия шаблонов, но у неё слишком крупная сетка.

[PETERSON 9452]

Можно снять шаблон проёма с помощью бумаги или скотча, затем отсканировать его и вставить изображение в программу. Я так поступал при проектировании многих объектов (фары на Рено 5, салон на Кадиллаке и т.д.).

2 часа назад, John Wick сказал:

с первого раза такие сложные формы не получаются

Моим способом получаются с первого.

Изменено 19 Jan 2022, 09:27:52 пользователем PETERSON

[John Wick 3936]

7 hours ago, PETERSON said:

Можно снять шаблон проёма с помощью бумаги или скотча, затем отсканировать его и вставить изображение в программу.

У меня нет сканера под рукой)

[PETERSON 9452]

@John Wick Фотография с линейкой тоже годится. Телефон с камерой есть?

[John Wick 3936]

55 minutes ago, PETERSON said:

@John Wick Фотография с линейкой тоже годится. Телефон с камерой есть?

Фотоаппаратов целая куча), тогда уж из миллиметровки шаблоны делать и фотографировать. Проще искажения компенсировать.

[PETERSON 9452]

@John Wick Пробуй. Идея понятная.

[John Wick 3936]

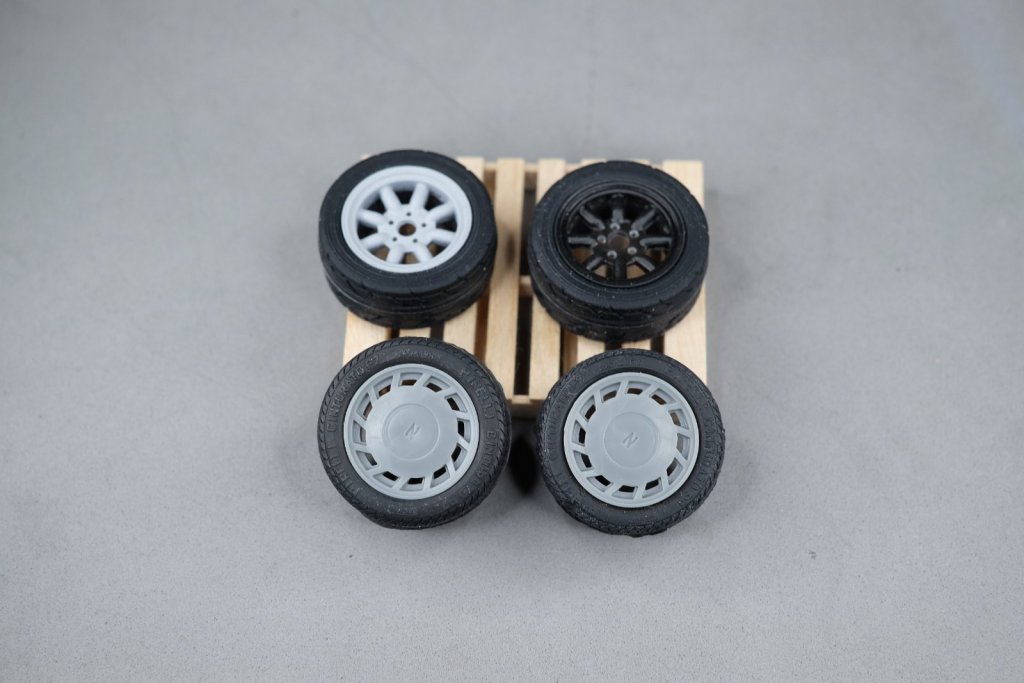

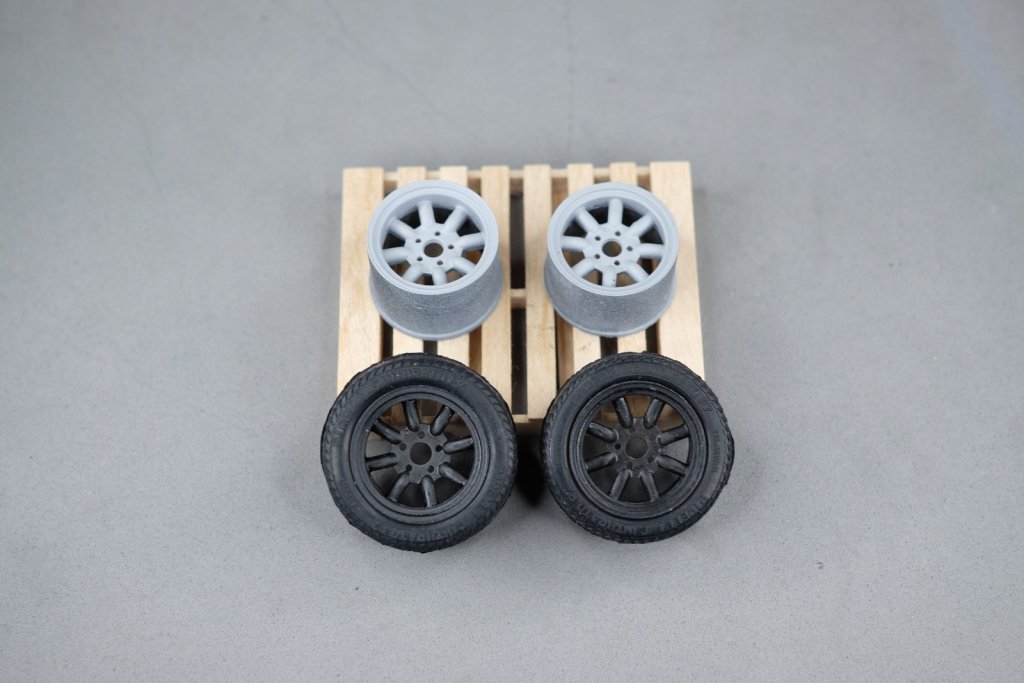

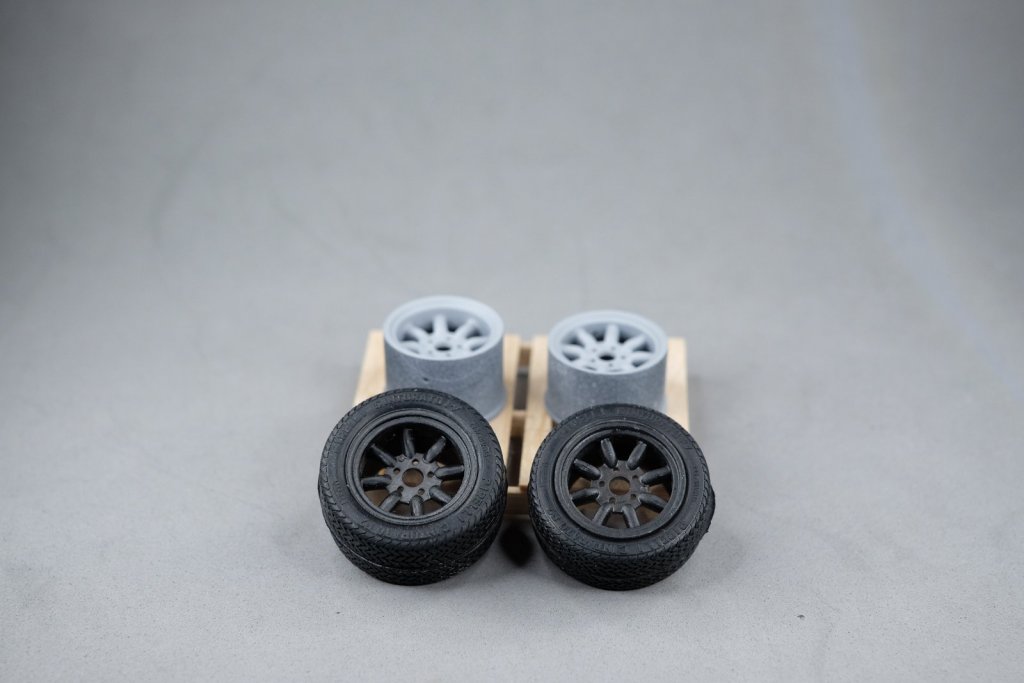

Посмотрел внимательно на покрышки из коробки, оказалось, что у них присутствует маркировка на боках, можете сравнить с голыми боковинами из дополнения.

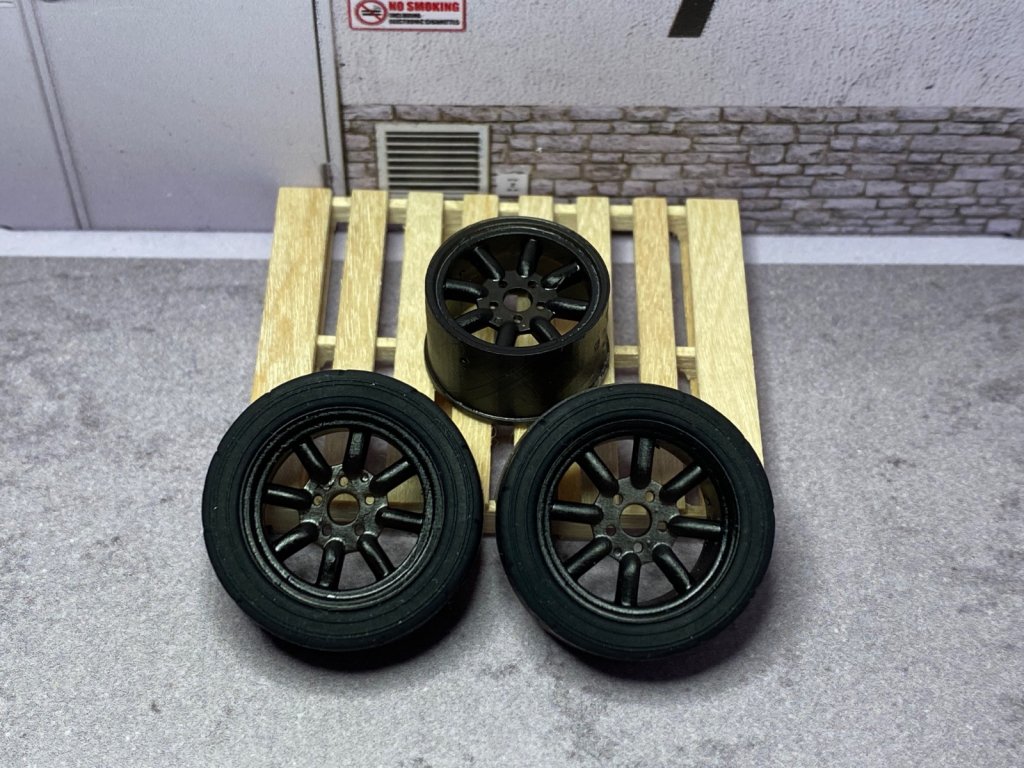

К тому же, резина из коробки разноширокая. Обновил математическую модель и получил 2 отдельных диска, широкий на заднюю ось и узкий на переднюю.

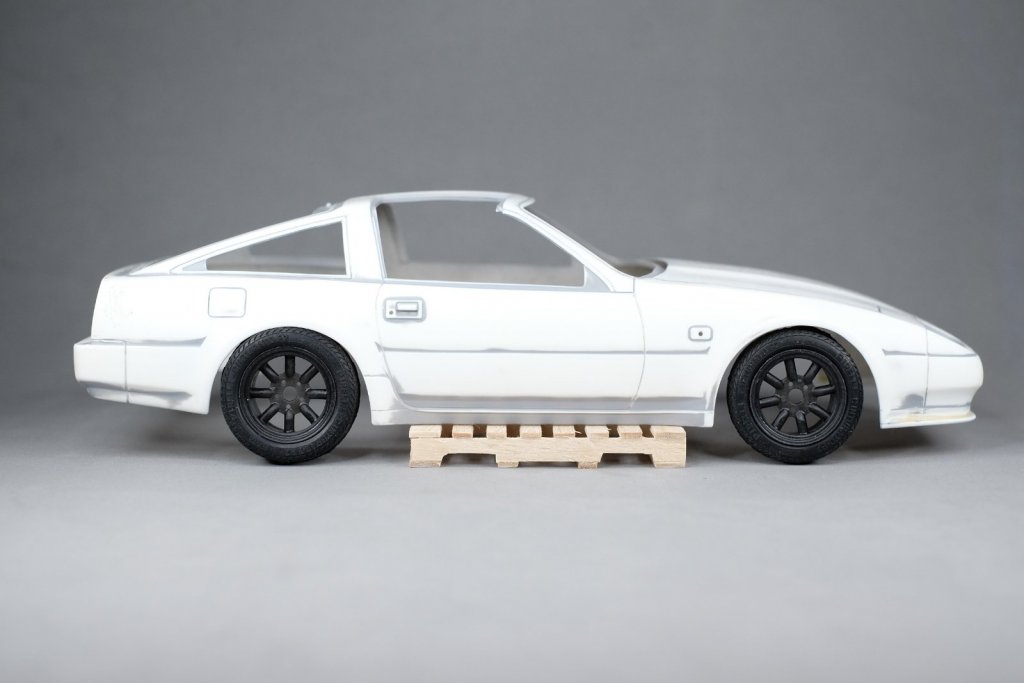

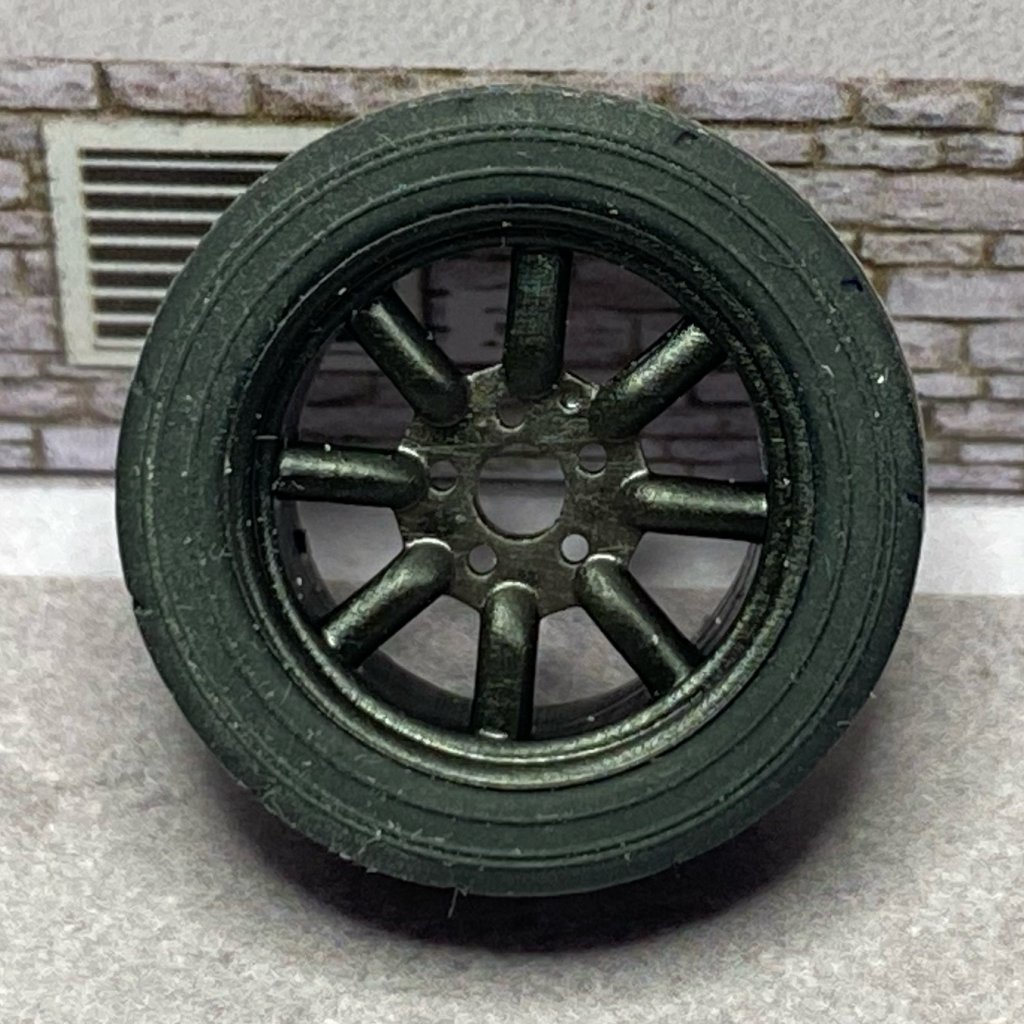

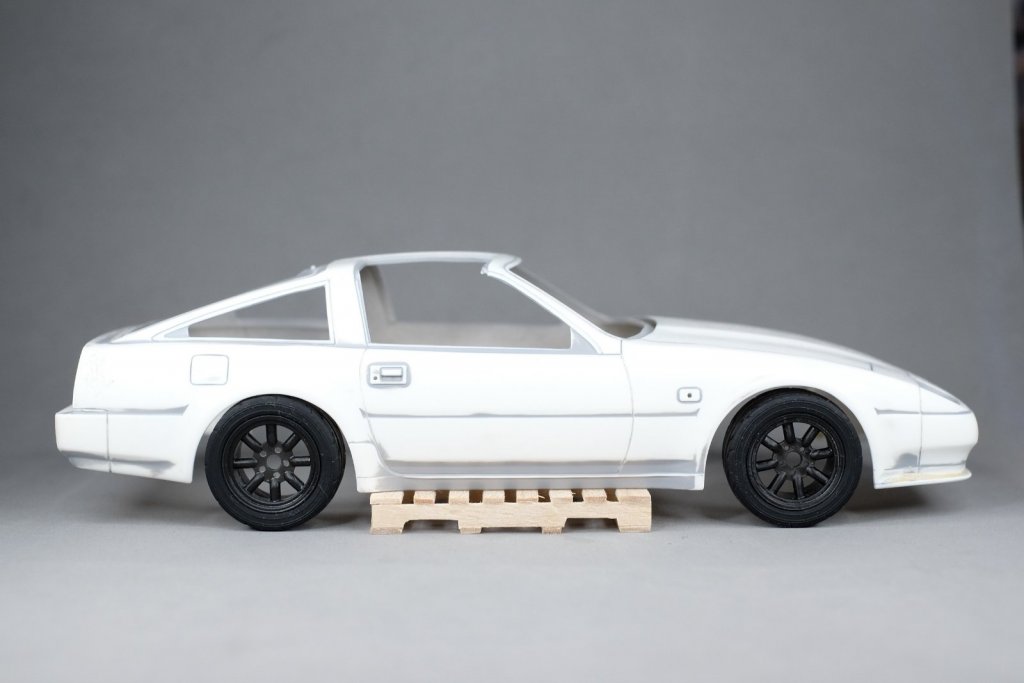

Приставил новые колеса к кузову, как по мне - смотрится живее, по сравнению с Аошимовской резиной на втором фото.



Для себя решил, что буду использовать разноширокие диски собственной разработки и резину из набора Фуджими. Получается, что дополнение от Аошимы для меня бесполезно, если только декали оттуда взять. Надеюсь, с колесами теперь уже все и можно приступать к следующим этапам сборки.

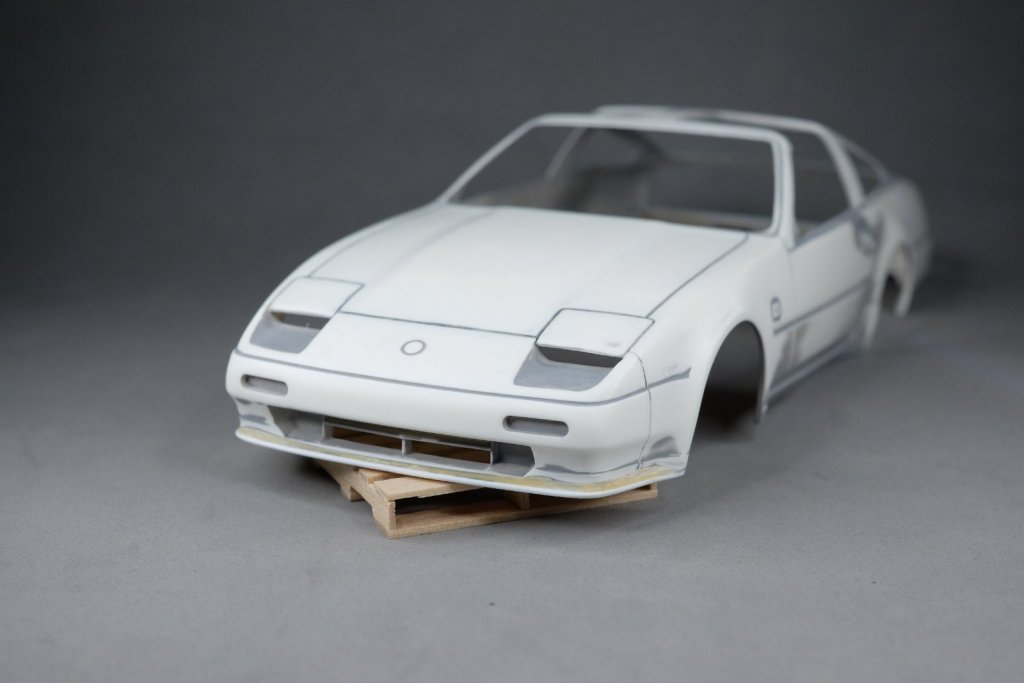

Дополнил форму губы на переднем бампере. Приклеил 0.5 мм пластик снизу и сформировал зализ из тамиевской эпокси путти.

[John Wick 3936]

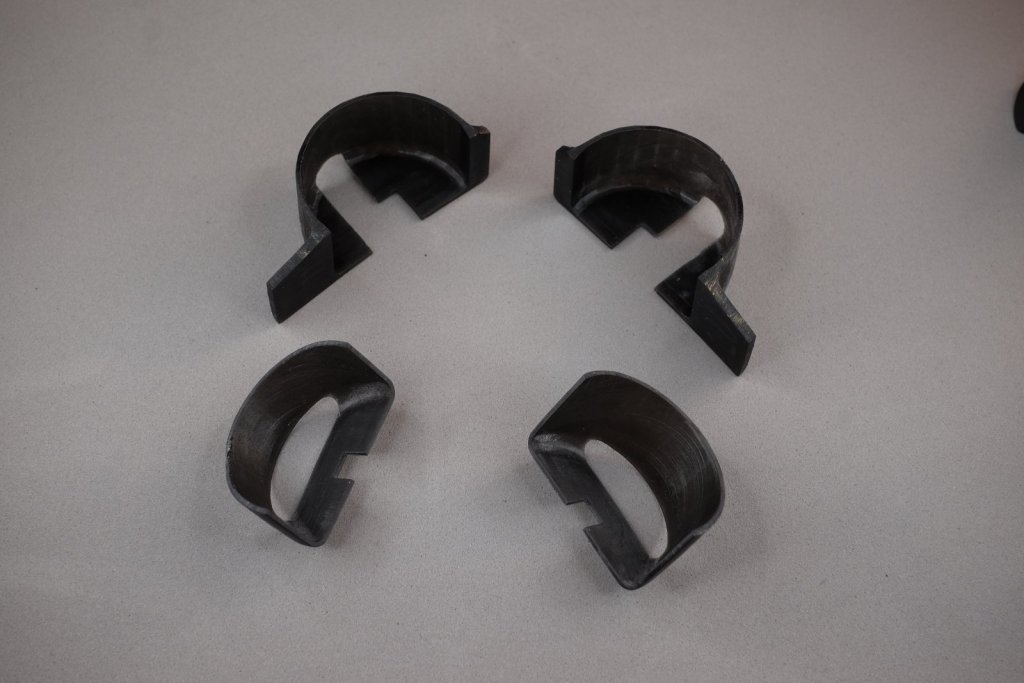

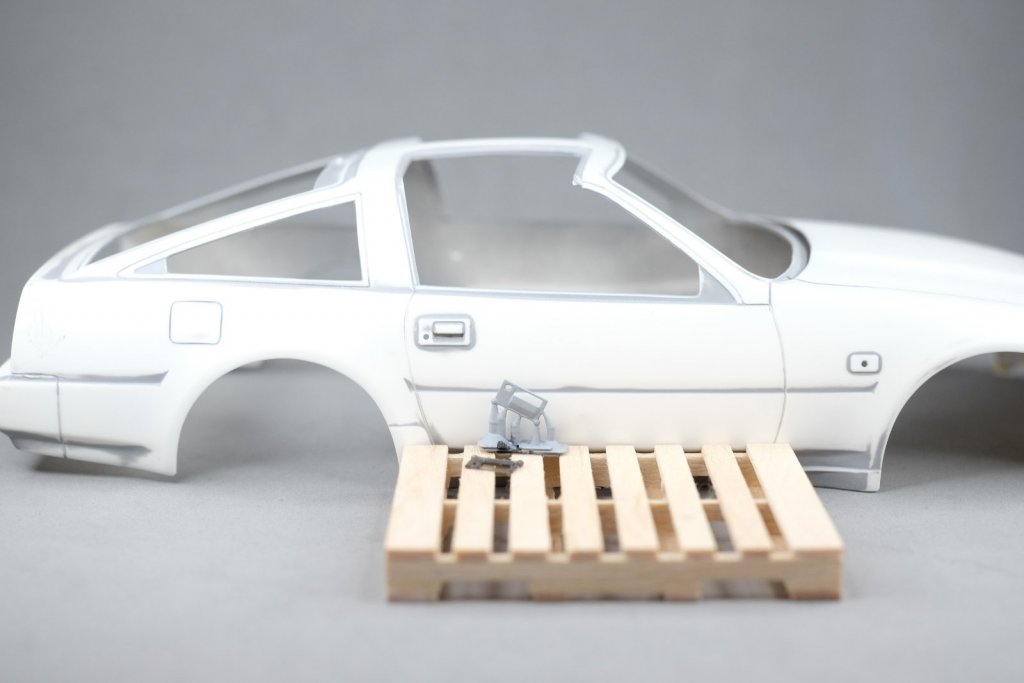

У автомобиля заметно выступающие наружные ручки, попытался аккуратно срезать - не получилось. Сделал цифровые копии. Отверстие под личинку замка будет играть роль направляющей для точного позиционирования. На фото ручка перевернута вверх ногами, так проще печатать.

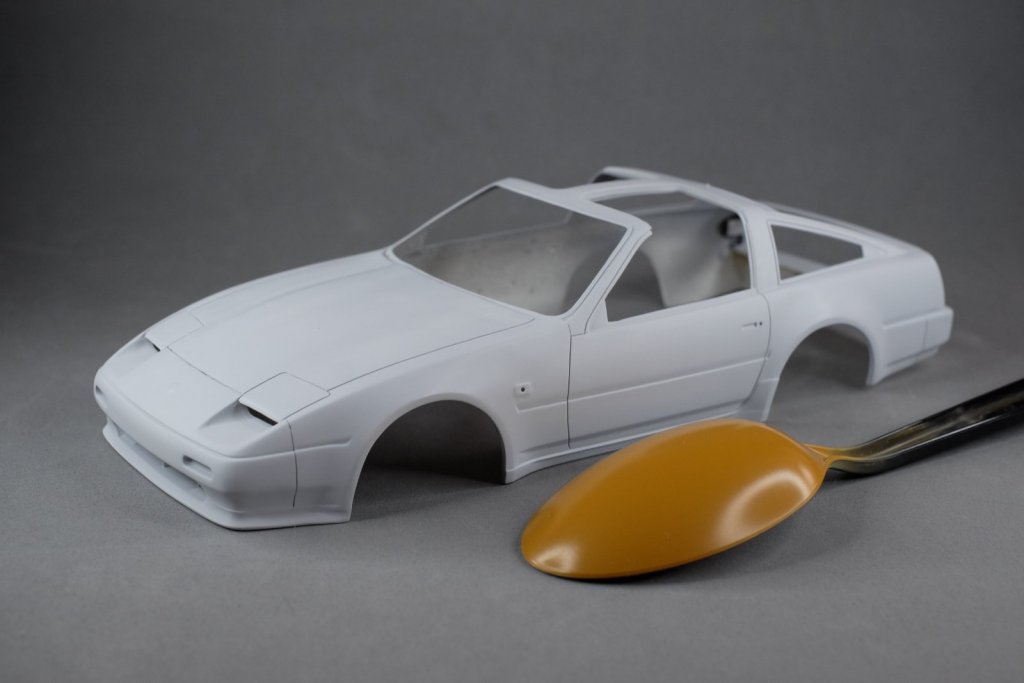

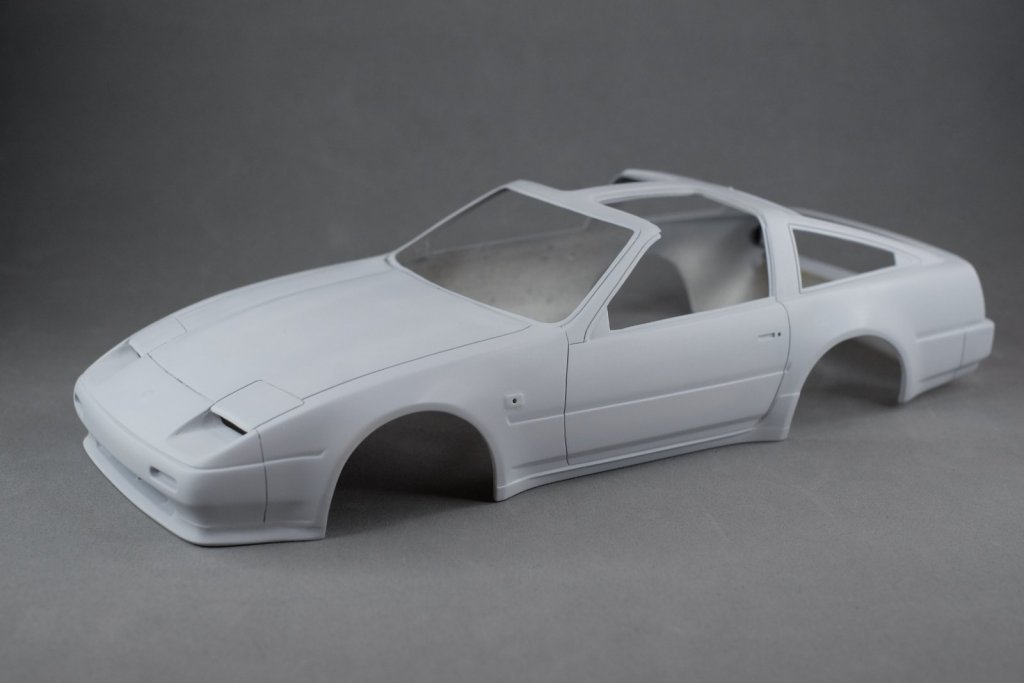

Выровнял поверхность двери и задул корпус финишным слоем грунта.



Цвет будет как у прототипа Nissan "Gold" 920, покупал подкраску на Озоне (

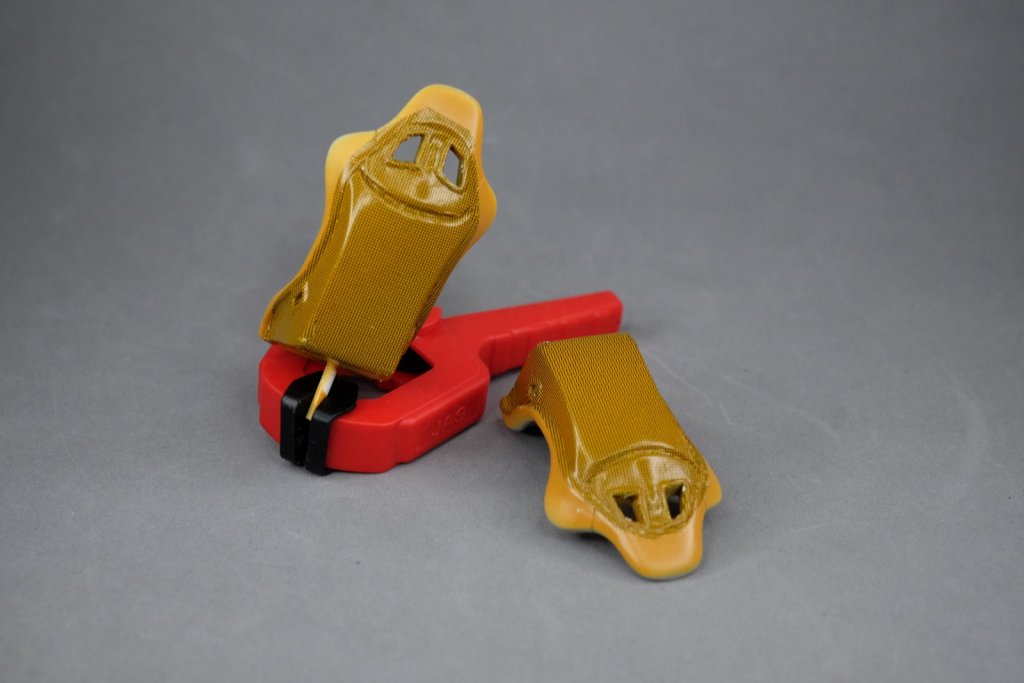

Поработал с креслами - нанес кевларовые декали от Scale Motorsport, Sku# 1324. Остальную часть сидений буду красить после нанесения глянцевого лака.



[John Wick 3936]

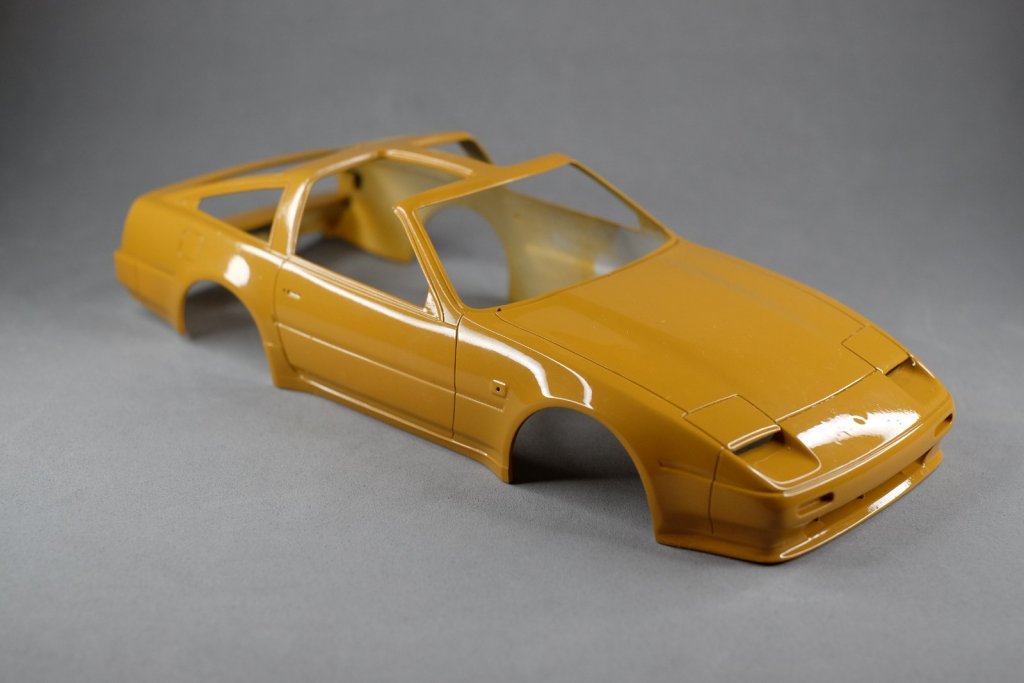

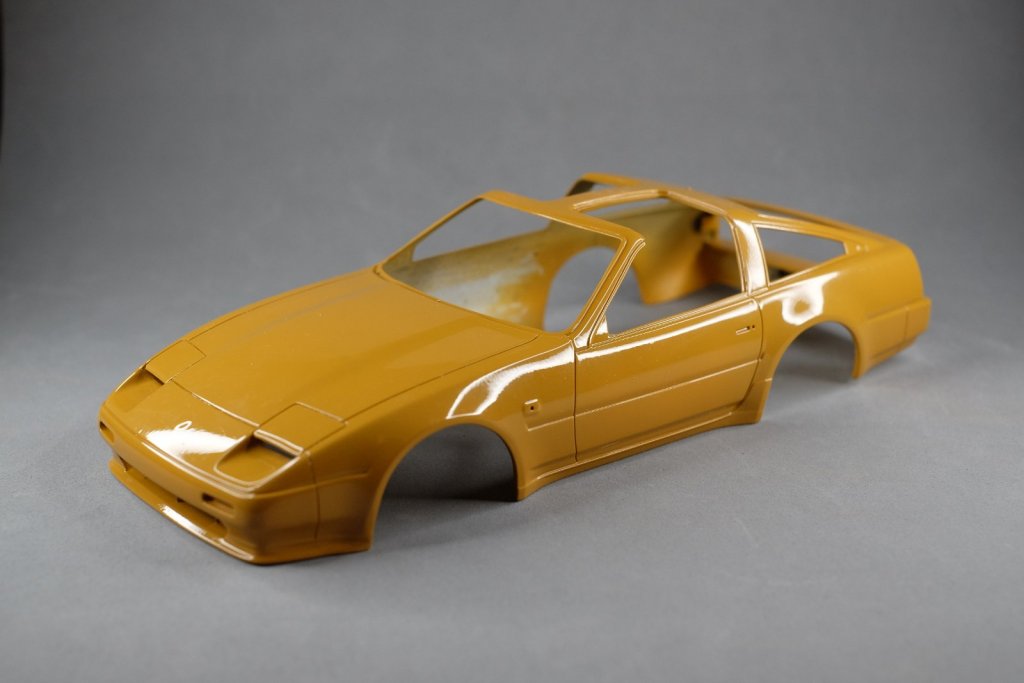

Корпус в лаке, требуется шлифовка и полировка.

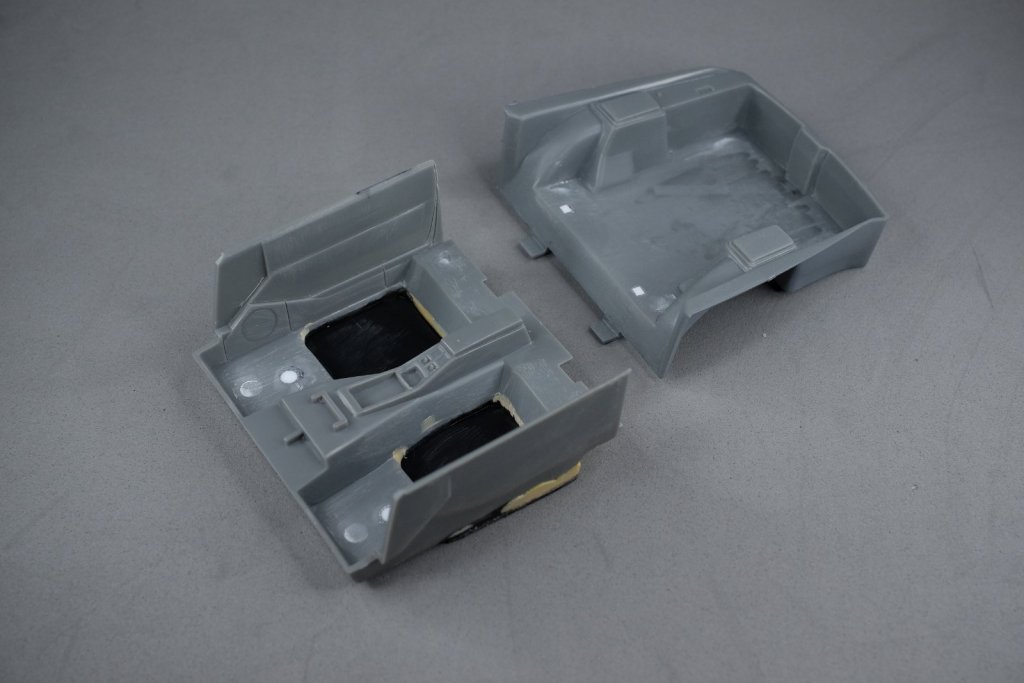

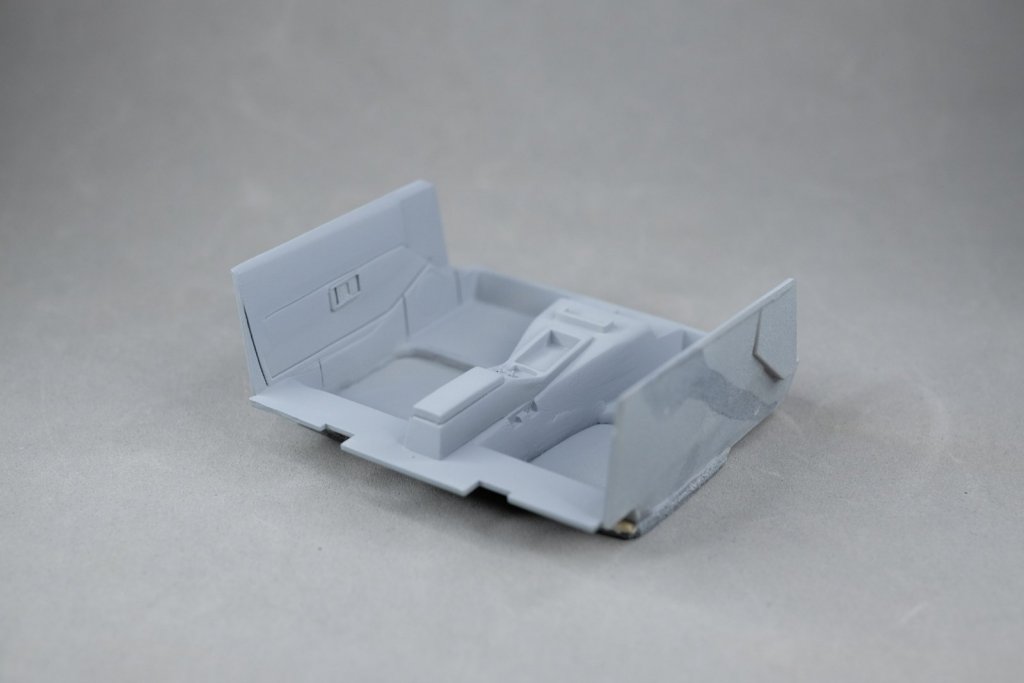

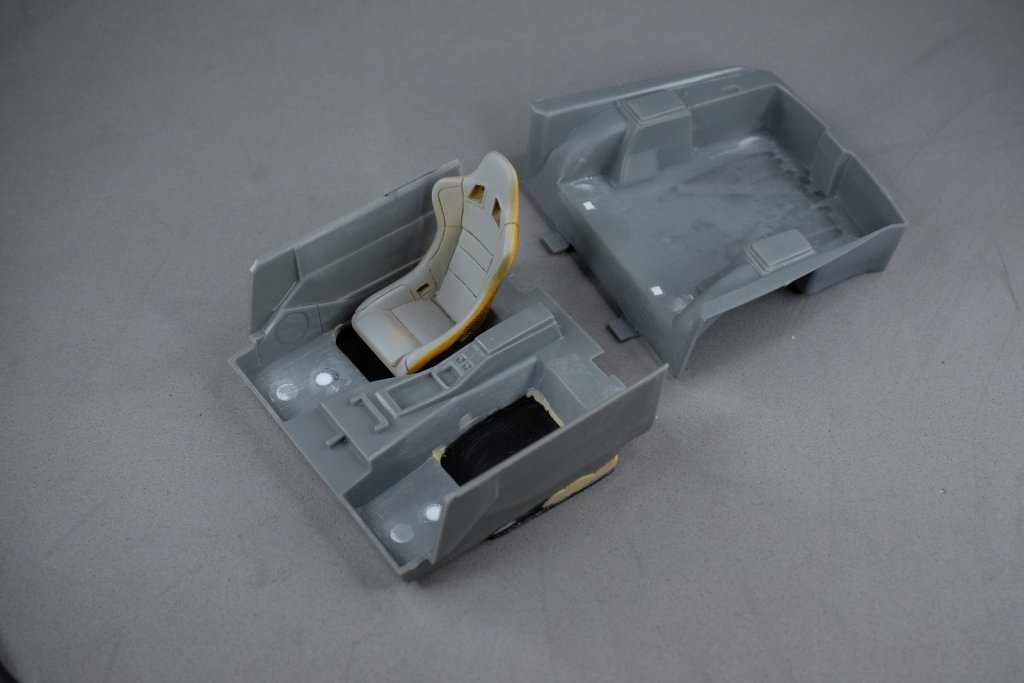

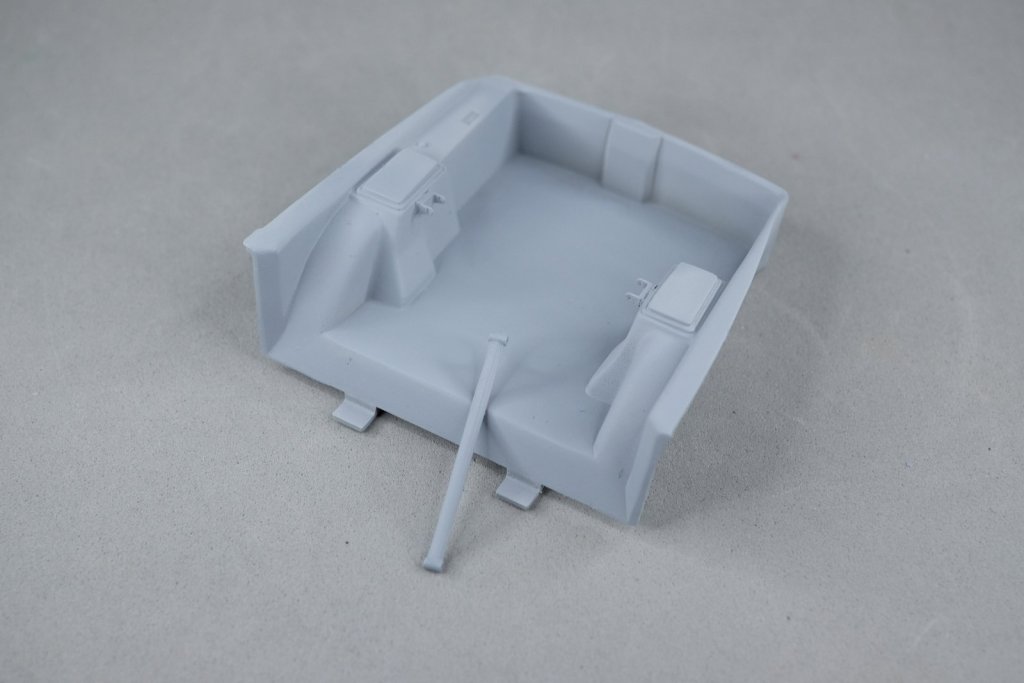

Немного поработал с салоном, вырезал в полу карманы под кресла, иначе они упирались в крышу.



На внутреннюю поверхность дверей приклеил самодельные (3D принтер) ручки открывания.



В задней части салона добавил кронштейны поперечины и саму поперечину, все самодельное по технологии выше.

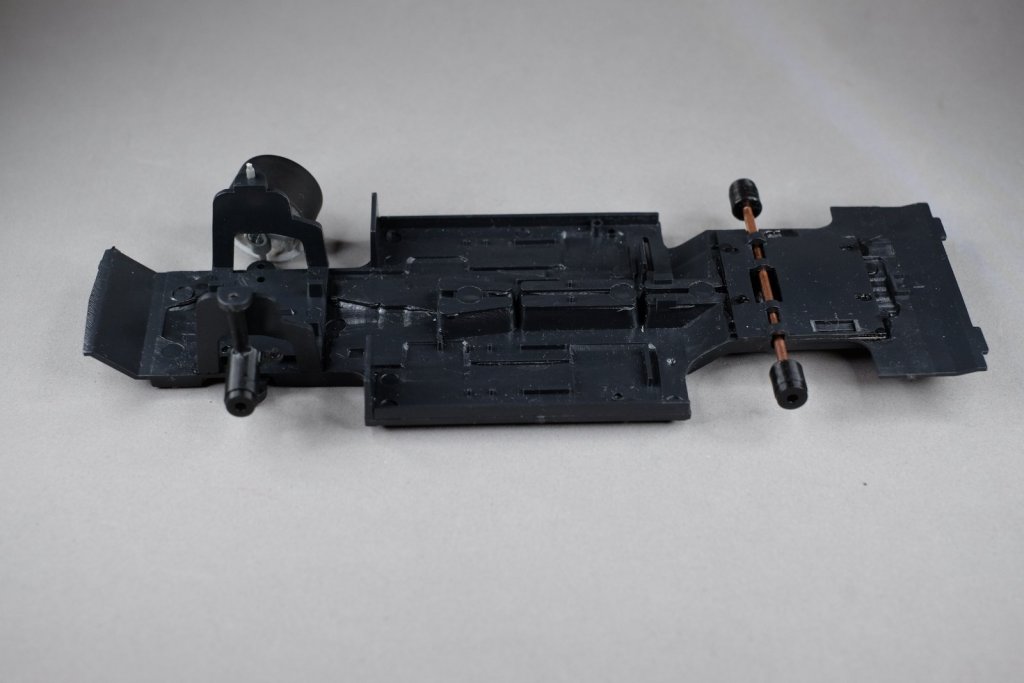

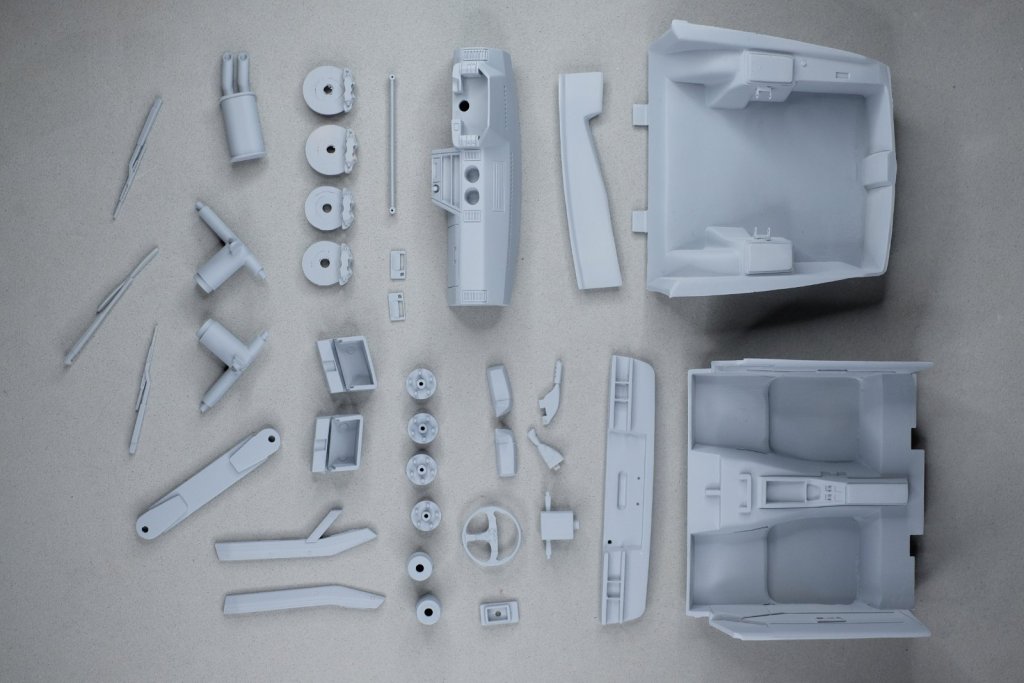

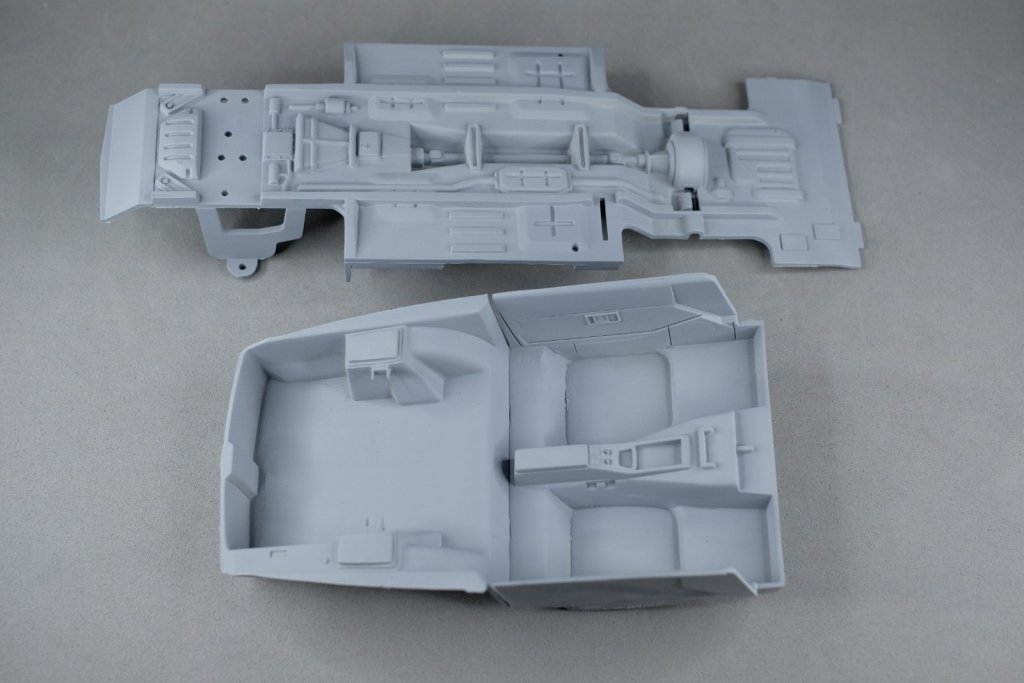

Интерьер и шасси, над днищем сильно заморачиваться не буду, выделю пару элементов цветом и все.



Загрунтовал все детали, приступаю к окраске. Решил попробовать грунт от Dyna в баллоне (Dynacoat 1K Primer Grey), мне понравилось. Наносил аэрографом.



Напечатал стекла на задние фонари. Получилось 9 деталей. В мат модели выполнил имитацию светодиодов, чтобы был рельеф.

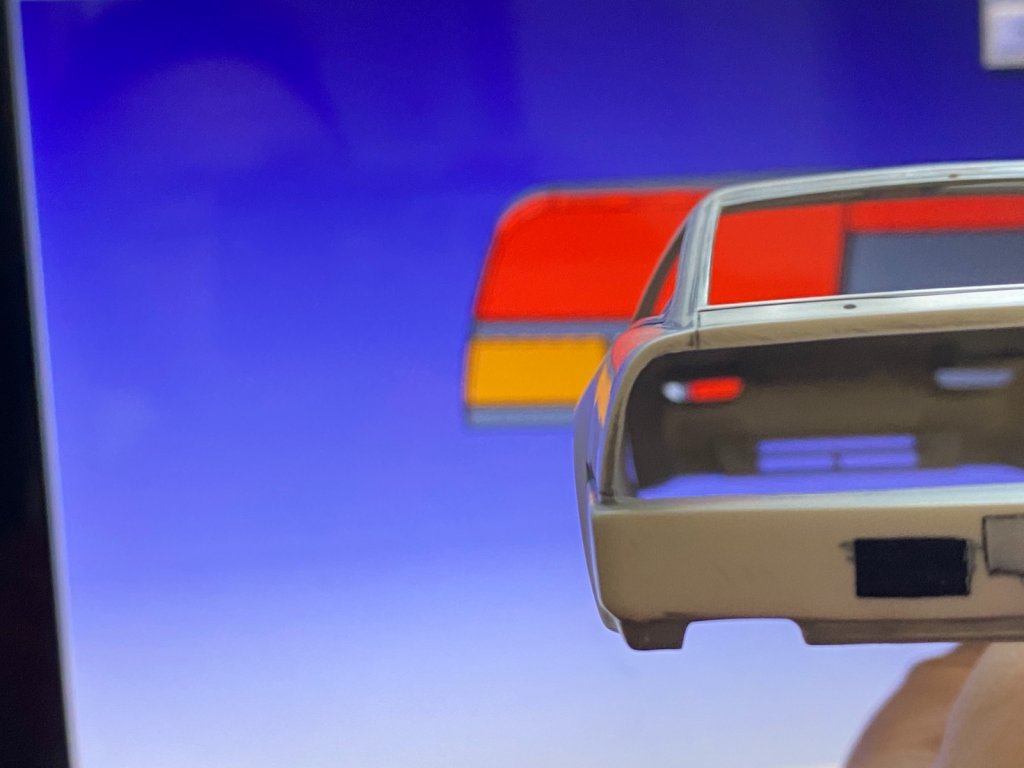

Примерил неокрашенные стекляшки на черном фоне.



Подложил фольгу в парочку ниш, оценил как выглядит окрашена красным клиром.

Изменено 18 Feb 2022, 09:21:53 пользователем John Wick

[AeroMax 960]

Кудесник!

А с дверными ручками ещё не закончил? Не совсем понятна концепция. Куда пойдёт 3D? Выемки нет. Или деталь уже на месте?

Изменено 18 Feb 2022, 09:53:46 пользователем AeroMax

[John Wick 3936]

5 minutes ago, AeroMax said:

А с дверными ручками ещё не закончил? Не совсем понятна концепция. Куда пойдёт 3D? Выемки нет. Или деталь уже на месте?

Прямоугольные рамки, уже на месте. Показал рельеф, что там что-то есть.

[valek 1641]

Очень классно все получается. Единственный совет по днищу - сделать подкрылки, чтобы модель насквозь не просвечивала.

[AeroMax 960]

10 часов назад, John Wick сказал:

Прямоугольные рамки, уже на месте. Показал рельеф, что там что-то есть.



Не, я про наружные ручки.  Прочитал пост ещё раз. Теперь понятнее, но не совсем. Ведь стоковые ручки тоже выступали. Зачем было их срезать?

[John Wick 3936]

5 minutes ago, AeroMax said:

Ведь стоковые ручки тоже выступали. Зачем было их срезать?

Они мешали бы шлифовке и полировке. Как выступающие элементы, их бы в первую очередь протер и подточил. Потом, красить удобнее отдельно.

[AeroMax 960]

В 18.02.2022 в 23:41, John Wick сказал:

 Потом, красить удобнее отдельно.

Где-то я это уже слышал.

[John Wick 3936]

On 2/18/2022 at 1:49 PM, valek said:

Единственный совет по днищу - сделать подкрылки, чтобы модель насквозь не просвечивала.

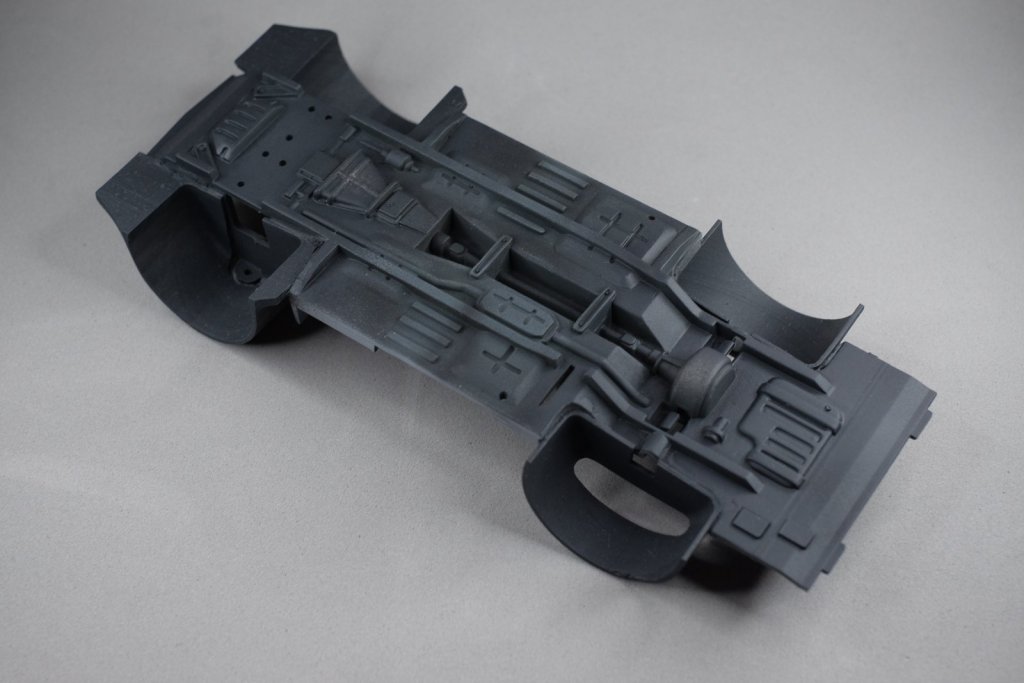

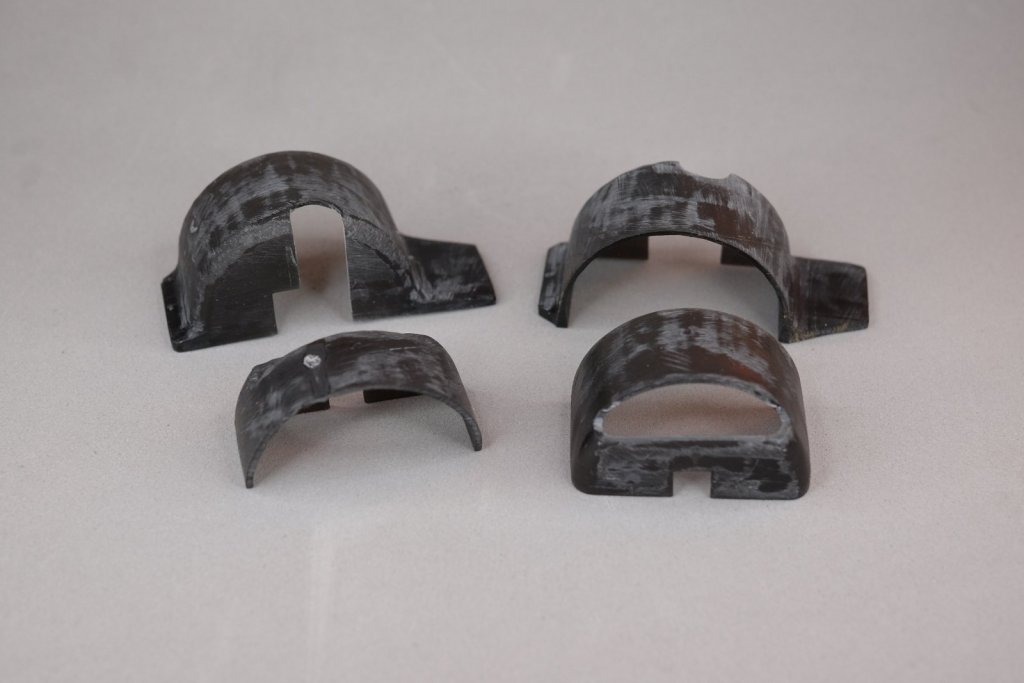

Сделал подкрылки, как обычно 3D и принтер.

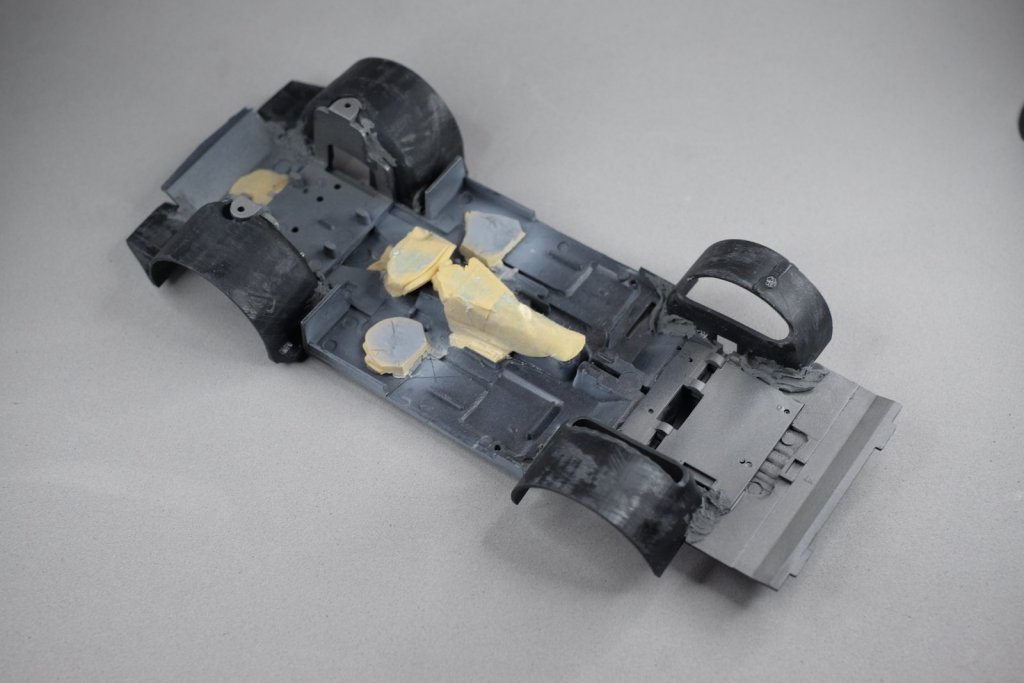

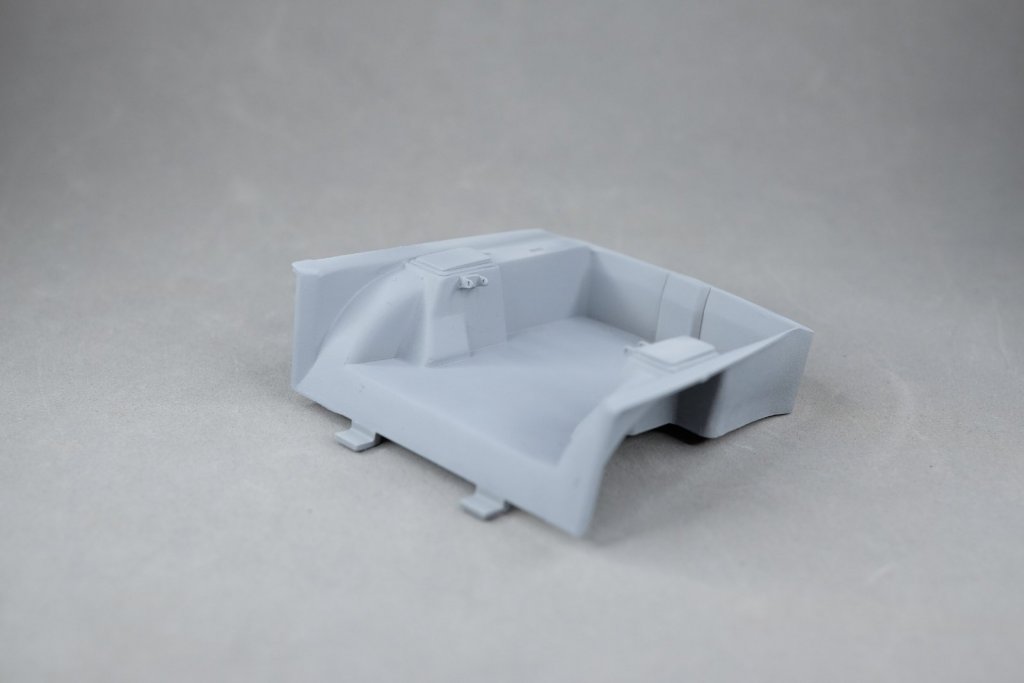

Вклеил в днище и зашпаклевал. Из тамиевской эпоксидки сделал поддержки для салона. Напомню, что в ванне салона вырезал секции под кресла и штатные направляющие были удаленны.

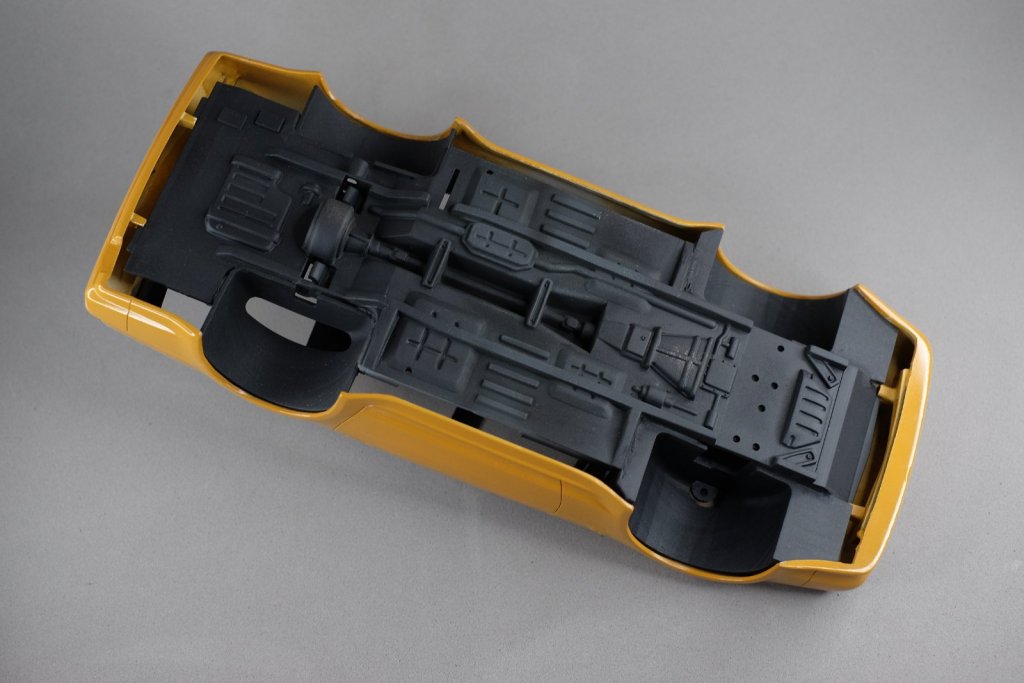

Примерил модифицированное днище - встает без проблем.

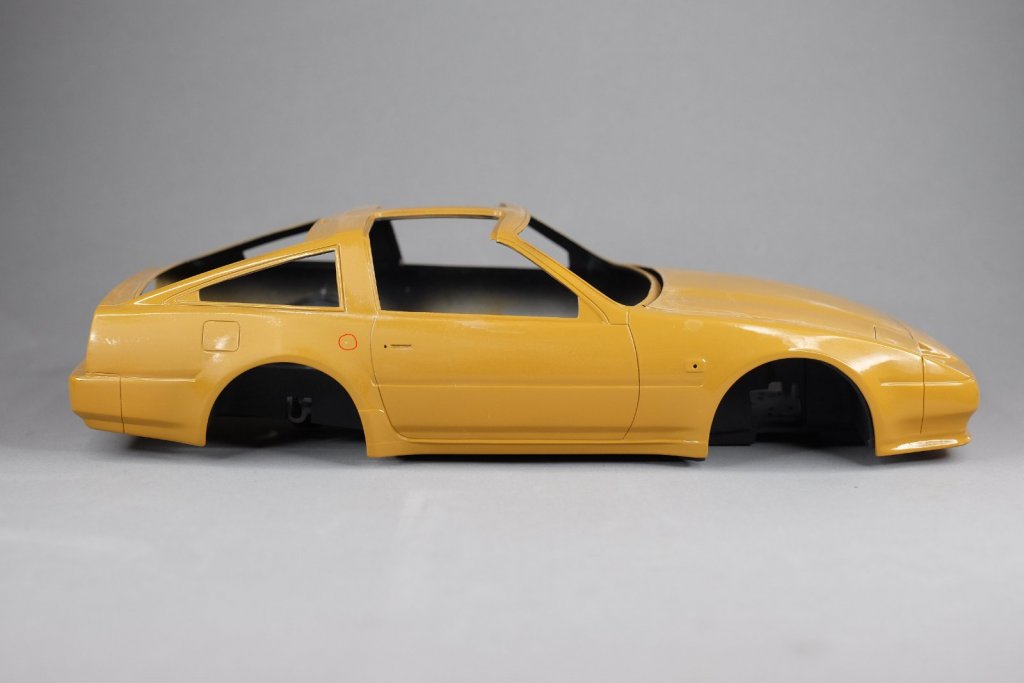

При виде сбоку ничего не просвечивает. Начал шлифовку и обнаружил белое пятно (в красном кружке), похоже на сошлифованную пыль или подобное. Вот думаю как исправить: дошлифовать до грунта и локально краску/лак нанести или после полировки поставить точку краской?

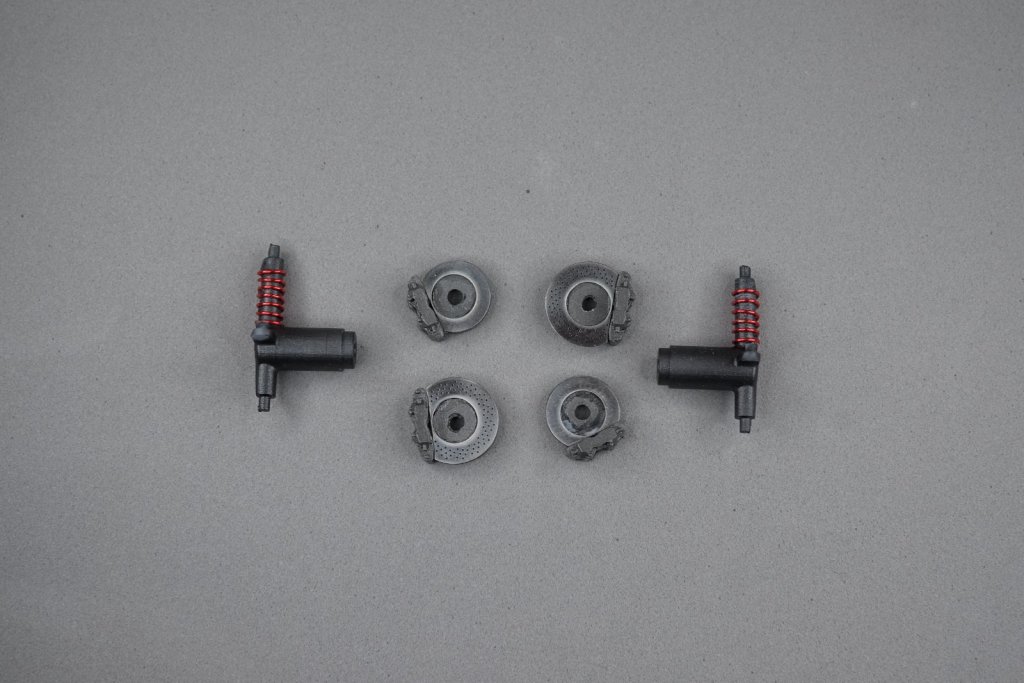

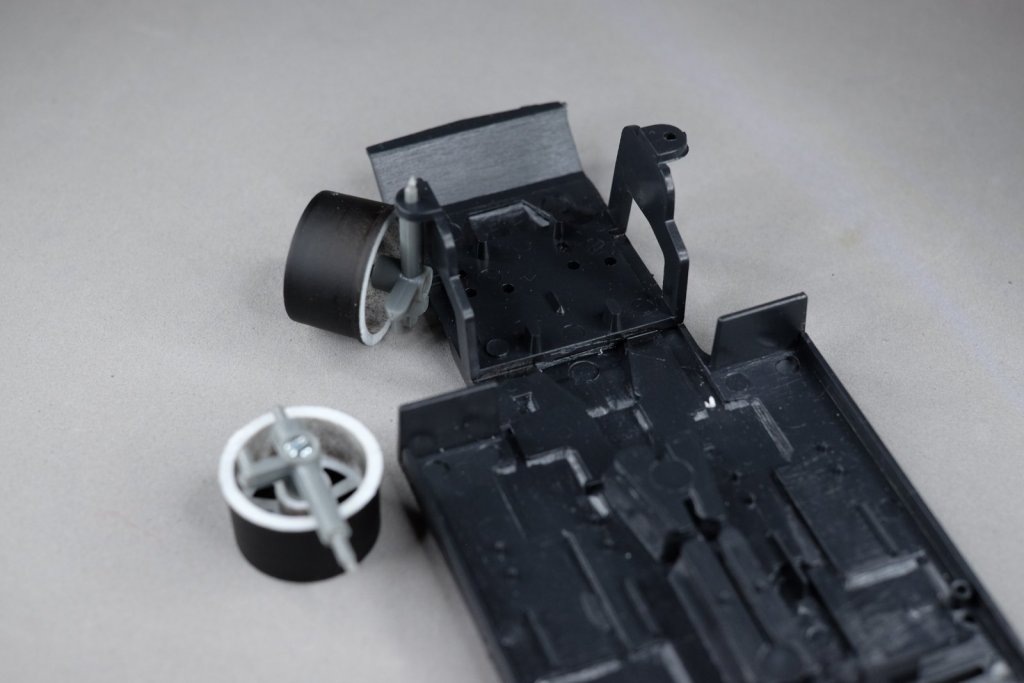

Поработал с тормозами и передними стойками. Имитация амортизатора служит только для отсвечивания в арках.
