IronHide TopKick C4500

[AeroMax 938]

Решил и здесь ВИП открыть. Буду строить этого красавца.



Недавно прикупил передний бампер и движёк 6,6 Duramax на trailertrashkustomzbigcartel.com. Так выглядит бампер. В нём 2 варианта противотуманных линз.

С прозрачными линзами

На обратной стороне пара раковин, но это фигня. Сама смола  не очень хорошего качества.

К сожалению бампер уже, чем должен быть. Даже в масштабе 1/25 он должен быть - 96мм, а он  - 89мм. Я буду строить в масштабе 1/24. Так что мне нужно сделать вставки по 6 мм между надписями и вертикальными изломами.

Взаимное расположение внутренних противотуманок тоже не совсем верное

Линия излома над противотуманками тоже не верна. Даже не знаю - стоит ли этим заморачиваться


Это набор двигателя. Смола - та же. Тут два варианта клапанных крышек. Все трубы придётся менять и не только их.

Часть со шкивами и ремнями состоит из двух частей и они связаны маскировочной лентой, чтобы не перепутать взаимное положение

Заготовка для рамы

Не использованная рама от Ревеловской технички.

Нужен набор дисковых тормозов, как здесь:



 ВОПРОС: какой из следующих наборов подойдет?:
 1. https://www.hiroboy.com/124_CSD_Ultimat … 10793.html
2. https://www.hiroboy.com/124_Ferrari_F12 … -5685.html
3. https://www.hiroboy.com/124_AP_Racing_C … 12762.html
4. https://www.hiroboy.com/124_AP_Racing_C … 12761.html
5. https://www.hiroboy.com/125_Corvette_C6 … 11106.html

ХОТЯБЫ КТО ЗНАЕТ - КАК ОПРЕДЕЛИТЬ ДИАМЕТР ПРОДАВАЕМЫХ ДИСКОВ?

Изменено 16 Feb 2019, 21:05:53 пользователем AeroMax

[PETERSON 9390]

У меня одного все ссылки ведут обратно на эту страницу?

Если скопировать из ссылок только текст и вставить его в командную строку, то можно перейти на нужную страницу. Сами ссылки не работают!

Итак, что у меня получилось по ссылке №5. Там я вижу комплект тормозов для Chevrolet Corvette C6 в 25-м масштабе. Находим техническую спецификацию реального автомобиля и видим, что диаметр передних дисков - 340 мм, задних - 330 мм. Ну, а соответствие масштабу остаётся на совести производителя. Тут тебе никто не подскажет, пока сам не измерит диаметр штангенциркулем, если имеет такой набор в своих запасах.

[AZz 1635]

штангенциркуля, увы, в хозяйстве нету. Есть линейка. )

[pozi.tiff 457]

Есть же еще: https://www.scaleproduction.de/product_info.php?info=p1006_disc-brake-set-a--drilled-.html

Размер подписан на травле, размер точный я перемерил.

Есть у них другие сеты.

[AeroMax 938]

3 часа назад, pozi.tiff сказал:

Есть же еще: https://www.scaleproduction.de/product_info.php?info=p1006_disc-brake-set-a--drilled-.html

Размер подписан на травле, размер точный я перемерил.

Есть у них другие сеты.

К сожалению могу закупится только на HiroBoy, а там в основном HD.

2 AZz@: Спасибо!

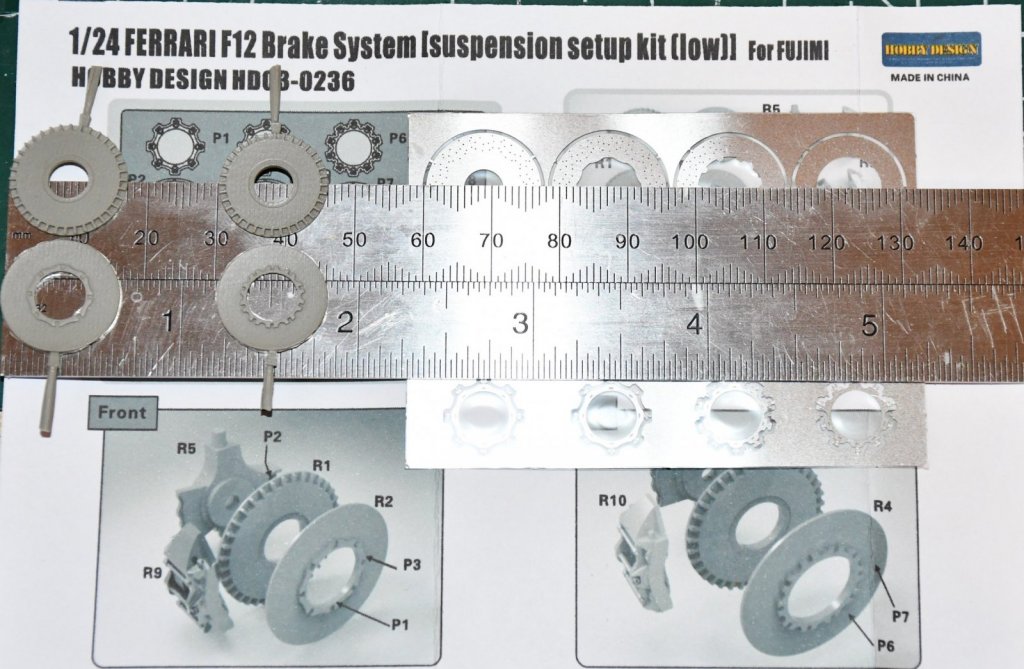

2 PETERSON@: Поменял. Спасибо! Феррари - 17мм, Корвет - 14мм. Ещё бы по первой ссылке кто сказал...

Изменено 16 Feb 2019, 21:16:18 пользователем AeroMax

[AeroMax 938]

Пора немного обновиться. Поработал над лонжеронами.

Сзади оставил зачатки кронштейнов рессор. Из латуни сделал недостающее. Передний кронштейн задних рессор из полистирола.


Далее усложнил латунную часть


Приехали тормозные диски

Если кому ещё понадобятся размеры:


Начал делать поперечины и вторую пружину задних рессор



Осталось сделать рессоры, примерить мосты и можно заняться кабиной...

[Tolibass 7403]

Красавчик!



[AeroMax 938]

Спасибо, Бро!

[AeroMax 938]

За 4 месяца удалось-таки выкроить время:
Задние рессоры:

Передние и затоговки крепежа


Примерка на ПВА. Детали подвески ещё будут дорабатываться, да и добавится ещё много: стремянки и их крепёж, проставки сзади, стабилизаторы, отбойники над рессорами...


Собрал всё из чего можно мосты сделать. Чёрные от Менговского Форда, красные - от Sonoma в 20-ом.

Задний мост должен быть в сечении квадратным, а задняя часть редуктора видимо пойдёт от Сономы.
Передний мост похож, но редуктор на GMC смещён вправо, а у Форда - влево. Придётся перевернуть на 180 градусов. Пружины всё равно не нужны. Фоты оригинала - выше.

Изменено 31 Jul 2019, 19:36:26 пользователем AeroMax

[John Wick 3925]

Не увидел по тексту выше, откуда будет браться кабина? Самоделка, афтермаркет, или конверсия из какого-нибудь набора?

[AeroMax 938]

23 часа назад, John Wick сказал:

Не увидел по тексту выше, откуда будет браться кабина? Самоделка, афтермаркет, или конверсия из какого-нибудь набора?

Самоделка. Тока... боюсь до неё руки дойдут зимой.

[AeroMax 938]

Продолжим:

На счёт задней части редуктора от Сономы я погорячился. Выглядит безобразно. Пришлось сваять свой из бус и стирола.

Скопировал задний Фордовский мост и убрал лишнее. Добавлю полуоси из профилей. Да нашёл спицы в "Иголочке"

Склеиваем...

...добавляем эпоксидки...

... получаем новый, улучшеный мост

[PETERSON 9390]

Хороший прогресс! Нравится мне твоя изобретательность, Серёга!

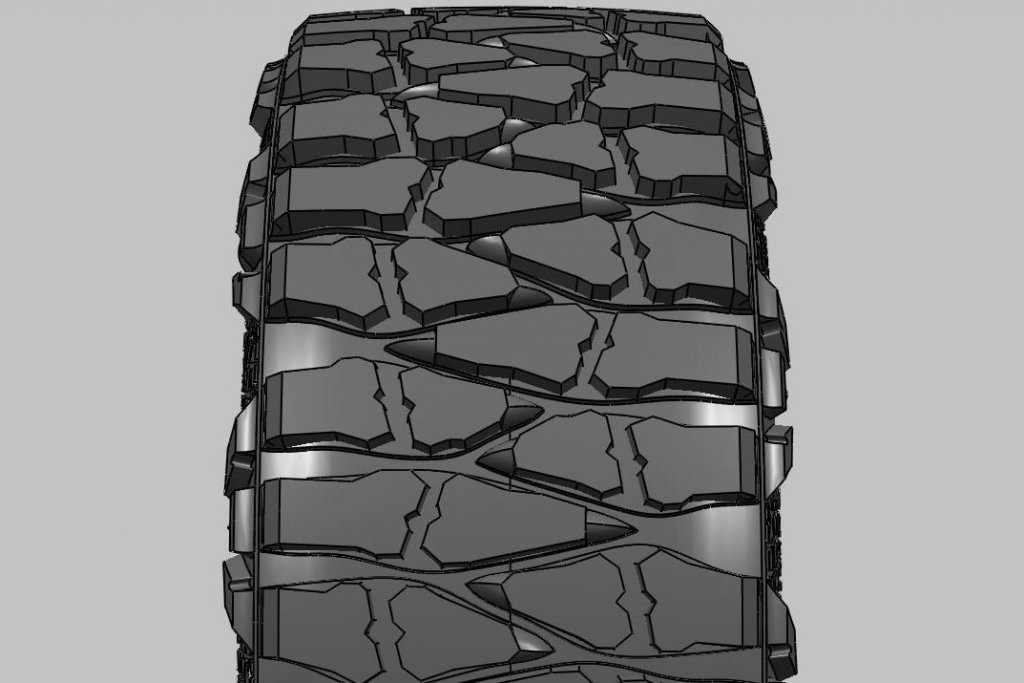

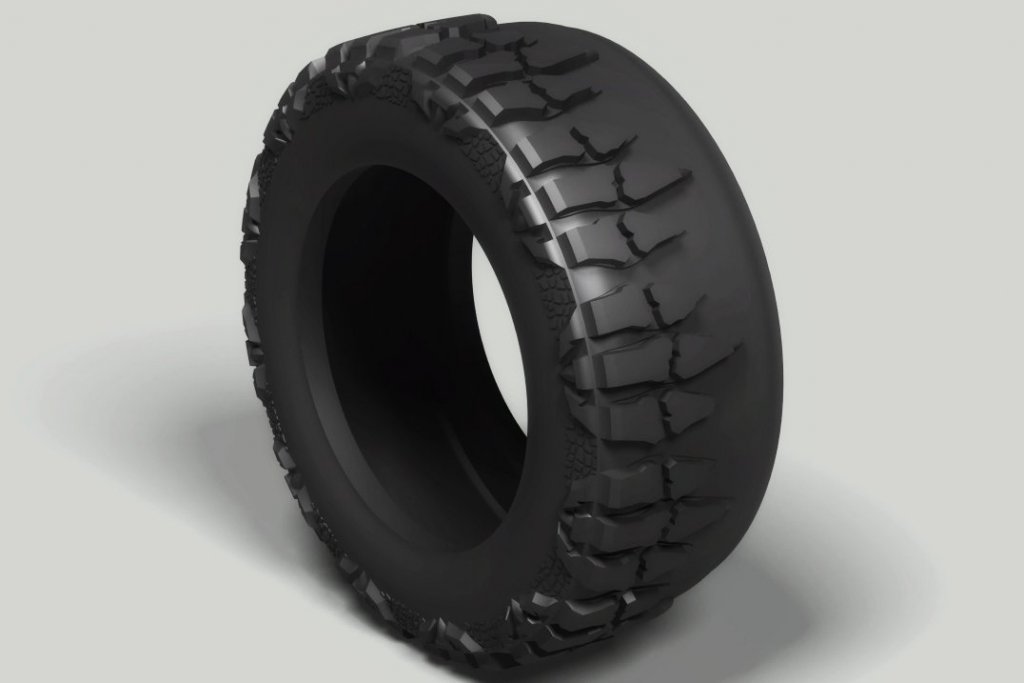

А я почти построил для твоего грузовика половину шины. Жаль, рисунок несимметричный, очень много времени уходит на постройку протектора сложной формы.

[Max4x4 2485]

21 час назад, PETERSON сказал:

Хороший прогресс! Нравится мне твоя изобретательность, Серёга!

А я почти построил для твоего грузовика половину шины. Жаль, рисунок несимметричный, очень много времени уходит на постройку протектора сложной формы.

Круть какая! Какой размер? А можно мне 1 колесо?

[PETERSON 9390]

@Max4x4 Спасибо! Размер 22". Я писал про это вот тут, пост №14.

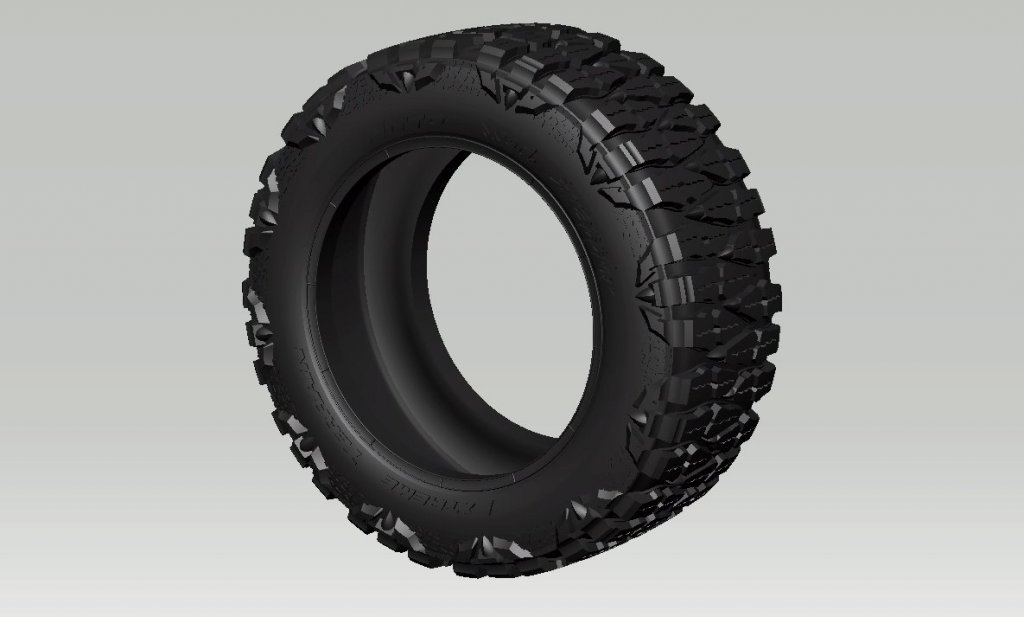

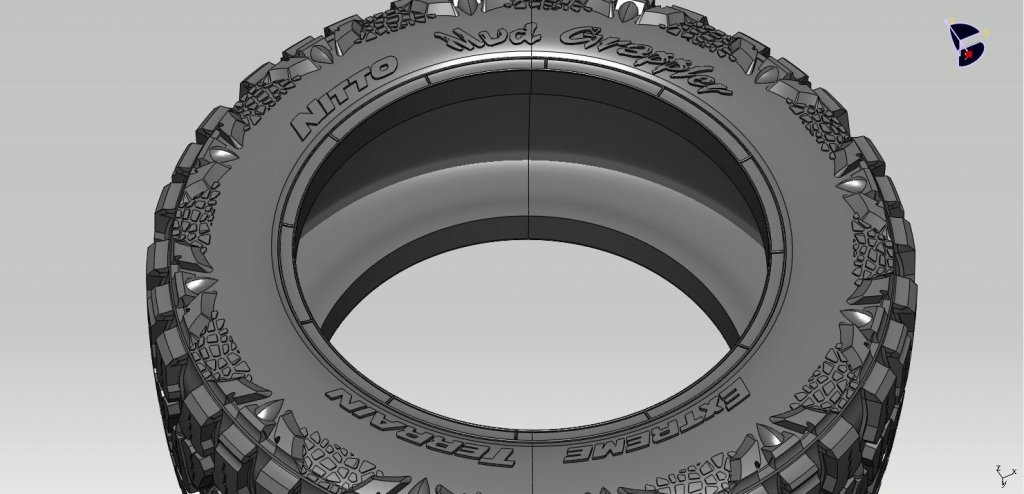

Кстати о рисунке протектора, я его разгадал и достроил! Осталось доделать кое-какие мелочи плюс надписи на боковинах.

[Max4x4 2485]

2 часа назад, PETERSON сказал:

@Max4x4 Спасибо! Размер 22". Я писал про это вот тут, пост №14.

Кстати о рисунке протектора, я его разгадал и достроил! Осталось доделать кое-какие мелочи плюс надписи на боковинах.

Блин, да это же Форвард сафари 510! Я на таких в лес гоняю.

Только мои поуже. Мне точно надо.

[PETERSON 9390]

@Max4x4 Ну, некоторая схожесть имеется. На самом деле это Nitto Mud Grappler Extreme Terrain



[AeroMax 938]

В ‎05‎.‎11‎.‎2019 в 16:04, PETERSON сказал:

Хороший прогресс! Нравится мне твоя изобретательность, Серёга!

А я почти построил для твоего грузовика половину шины. Жаль, рисунок несимметричный, очень много времени уходит на постройку протектора сложной формы.

Миша, спасибо большое! Они будут очень кстати при создании кабины/капота... Остаётся только диски сделать.



7 часов назад, Max4x4 сказал:

Круть какая! Какой размер? А можно мне 1 колесо?

Макс, я думаю Олег снимет форму. Эти покрышки понадобятся многим. Мише комплект нужен для Хамера и я парочку комплектов возьму.

Изменено 6 Nov 2019, 18:24:52 пользователем AeroMax

[Max4x4 2485]

3 минуты назад, AeroMax сказал:

Олег снимет форму.

Надеюсь они будут резиновыми.

[AeroMax 938]

14 минут назад, Max4x4 сказал:

Надеюсь они будут резиновыми.

Ну вот с этим не уверен.

[PETERSON 9390]

В 06.11.2019 в 21:28, Max4x4 сказал:

Надеюсь они будут резиновыми.

Попробуем.

Достроил шину. Приеду домой, выращу. Сейчас я отдыхаю и лечусь в санатории под Минском.



[Max4x4 2485]

1 час назад, PETERSON сказал:

Попробуем.

Мне как бы пофигу. Если нет я сам в резине отолью, главное чтобы качество исходника было идеальным.

22" это я так понял размер под диск? А наружний, ширина сколько? А возможно макет под диск на 15-16" переделать?

[PETERSON 9390]

@Max4x4 Вот тут размеры моей покрышки https://tiresize.com/tires/Nitto/Mud-Grappler-40X15.50R22.htm

Под 15-16" переделать непросто, нужно практически всё заново строить.

[AeroMax 938]

Стряхну пыль с темы.

Я понял почему долго не брался за Пикап. Пришло время делать крепёж мостов к рессорам, а это мелкая и нудная работа. Вроде осилил:

Поработал над передней частью рамы. Она сужается к бамперу

Отрезал лишнее, сделал переднюю поперечину и добавил пластика сверху

Редуктор переднего моста был не совсем правильный, если посмотреть на фото выше. Разрезал его и поменял детали местами

однако перед и зад редуктора не совсем совпали.

Сделал проставочку

Не удержался, примерил всё вместе

Осталось колёса приделать и можно браться за кабину. Но пока карантин, займусь другим Пикапом.

На последок похвастаюсь рабочим местом. Видел у одного буржуя. Захотелось так же профиля подвесить. Меньше времени тратишь на поиск нужных.

[valek 1641]

Фото не открываются
