McLaren 570S, Revell 1/24

[Heil_Max 2340]

Здравствуйте Коллеги. После недельной командировки в дали от дома и модельного убежища понял, что не важно по каким-либо причинам оставить любимое занятие очень сложно. Да и думал, заводить ли ВИП, так как стройка обещает быть затяжной….В общем появилось у меня настроение на спорткары, да и набор достался бесплатно.



Начал ковыряться с кузовом, так как это ревелл, детка…. Подгонять нужно все и даже больше. Наверное мне это и нравится в данном производителе. Нравится мне проходить через боль и унижение, не скрою!

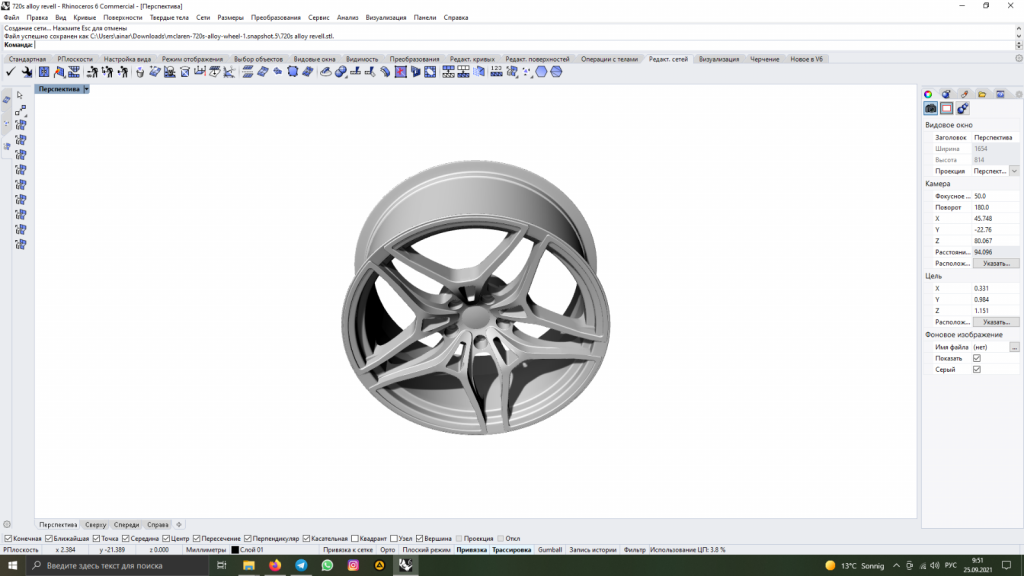

Ну и открыв коробку, посмотрел на колёса и запустил на печать диски от 720 версии. Подогнав размер под родные колёса. Решил поступить так же, как фирма Plamoz, и покрышка под новый диск будет развёрнута, что визуально даст более низкий профиль.



П.с. Прошу прощения у Коллег, фото литников я не делал, жгучее желание моделить пересилило разум и порядок ведения ВИПа.

[PETERSON 9394]

А где модель диска нашёл?

Удачи в сборке!

[Heil_Max 2340]

5 минут назад, PETERSON сказал:

А где модель диска нашёл?

Удачи в сборке!

Спасибо. Прям ссылку надо?

[Heil_Max 2340]

Ревелл есть ревелл, занимался весь день обработкой деталей, и обработал напечатанные диски. Модель диска скачал вот Здесь, вдруг нужно кому-то.





[VolDziu 314]

Красота! Не собирал данный екземпляр, так что очень интересно посмотреть за процессом!



Вопрос новичка в плане 3д принта. Для изменения размеров и корректировки 3д моделей надо спец. софт иметь? Я когда-то в 3д максе неплохо разбирался, но это очень давно было... в КАД-софте никак не было нужды разобраться да и сейчас разбираться с чем-то сложным как-то лень.

[Heil_Max 2340]

7 часов назад, VolDziu сказал:

Вопрос новичка в плане 3д принта. Для изменения размеров и корректировки 3д моделей надо спец. софт иметь? Я когда-то в 3д максе неплохо разбирался, но это очень давно было... в КАД-софте никак не было нужды разобраться да и сейчас разбираться с чем-то сложным как-то лень.

Я сам новичок, поэтому этот вопрос лучше задать профи. У нас не так давно появилась ветка по 3д, и @Dina задала там похожий вопрос.

[John Wick 3925]

10 hours ago, VolDziu said:

Для изменения размеров

Для изменения масштаба отпечатка подходит слайсер для принтера (например Chitubox).

10 hours ago, VolDziu said:

и корректировки 3д моделей надо спец. софт иметь?

Да, причём такой чтобы понимал формат в котором модель.

CAD программы позволяют изменять модели, только если они сохранены в своих собственных форматах. Например CATIA позволяет открыть stl, но никаких манипуляций производить с ним не даст.

[oleglorenz 3078]

11 часов назад, VolDziu сказал:

Красота! Не собирал данный екземпляр, так что очень интересно посмотреть за процессом!



Вопрос новичка в плане 3д принта. Для изменения размеров и корректировки 3д моделей надо спец. софт иметь? Я когда-то в 3д максе неплохо разбирался, но это очень давно было... в КАД-софте никак не было нужды разобраться да и сейчас разбираться с чем-то сложным как-то лень.

3д модели разные бывают. Если файл формата STL, то софтом для параметричного конструирования его уже никак не отредактируешь, т.к. этот файл описывает массив треугольников + нормаль к кажому из них. т.е. все что он может сделать - это отрисовать эти треугольники.

Однако, его можно скалировать до нужного масштаба.

Косметически. геометрию можно подровнять в дизайнерских 3d - 3dmax, rhino etc. - добавить сглаживание, потягать вершины треугольников туда-сюда.

Recap:

если на Вы с cad - найти нужную модель в stl и распечатать.

если на Ты с cad - найти нужную модель в stl, "срисовать" с нее параметричную модель и распечатать.

[PETERSON 9394]

5 часов назад, John Wick сказал:

Например CATIA позволяет открыть stl, но никаких манипуляций производить с ним не даст.

Ошибаешься. Очень много манипуляций позволяет произвести с моделями в stl. Как минимум вот эти четыре модуля дают большое разнообразие инструментов, позволяющих произвести множество операций с stl. Конечно, эти функции гораздо беднее, чем позволяет Тридэмакс или Геомеджик, например, но тем не менее.



[John Wick 3925]

4 minutes ago, PETERSON said:

Ошибаешься. Очень много манипуляций позволяет произвести с моделями в stl. Как минимум вот эти четыре модуля дают большое разнообразие инструментов, позволяющих произвести множество операций с stl.

Да, не знал. Я обычно работаю только с Generative Shape Design. Как понимаю это модули непосредственной работы с полигонами. Надо будет попробовать.

В дополнении: есть ещё бесплатный софт: Meshmixer. Я в нем делаю stl модели полыми/тонкостенными. Пригождается при печати фигурок.

https://www.meshmixer.com

[Heil_Max 2340]

Небольшое обновление:

Все выходные прозанимался подготовкой деталей: подгоняя, убирая облой и смещённые прессформы. Вообще планировал, что в эти выходные я уже начну покрасочные работы. Но, некоторые моменты мне не давали покоя… Так как у меня нет дополнений, в которых лежат отличные сеточки для задней оптики и крышки мотора, то пришлось импровизировать. Было страшно, так как подобный трюк я проделывал впервые.

Вариант от ревелл.





Что я нашёл в запасах. Да другая, да крупная… Но другой у меня не нашлось.





Выпилив все не нужное, начал вырезать сетку.



Вот так выглядит задняя часть.







Вот так выглядит крышка капота. Лично мне очень нравится. Сетку выдавливал так же, как на оригинале. Ответные части, которыми давил с внутренней стороны напечатал на 3д принтере.
В следующие выходные можно грунтоваться и краситься.

[Tolibass 7403]

Ага, ну что тут сказать, круто. Ох чую, что скоро 3Д принтер станет нужен как скрайбер.

[VolDziu 314]

Красиво получилось!

[valek 1641]

Одна просьба: использовать горизонтальную ориентацию для фото. Хорошие формление ВИПа - уважение форумчанам и почет от них же.

[Heil_Max 2340]

8 минут назад, valek сказал:

Одна просьба: использовать горизонтальную ориентацию для фото. Хорошие формление ВИПа - уважение форумчанам и почет от них же.

Есть Шефф. Упустил этот момент.

[oleglorenz 3078]



1 час назад, Heil_Max сказал:

Вот так выглядит крышка капота. Лично мне очень нравится. Сетку выдавливал так же, как на оригинале. Ответные части, которыми давил с внутренней стороны напечатал на 3д принтере.

покажи плиз как выглядят ответные части

[Heil_Max 2340]

31 минуту назад, oleglorenz сказал:

покажи плиз как выглядят ответные части

Маленькие части я уже успел выкинуть во время уборки, так и не нашёл их.



Изменено 3 Oct 2021, 20:14:20 пользователем Heil_Max

[AndyYamp 176]

Супер! А я как раз хотел спросить, как ты так аккуратно выдавил сетку.

[Heil_Max 2340]

@Tolibass @VolDziu @AndyYamp Спасибо.

[PETERSON 9394]

В 03.10.2021 в 20:54, Heil_Max сказал:

В следующие выходные можно грунтоваться и краситься.

Прям чую запах грунта и краски.

[Heil_Max 2340]

Всем доброго времени суток. Вот и пролетели выходные, вот и покрасил я кузовные элементы. Всем прошло на удивление гладко, краска от Zero Paints ничегошеньки не сожрала. Планировал сегодня покрыть лаком, но перенесу пожалуй на завтра.

[JumperSVP 334]

Красивый цвет! Супер.

Небольшой вопрос: лак глянец будет? Вы лак поверх x18 будете делать?

[Heil_Max 2340]

3 минуты назад, JumperSVP сказал:

Красивый цвет! Супер.

Небольшой вопрос: лак глянец будет? Вы лак поверх x18 будете делать?

Лак завтра будет. Не совсем понял на счёт х18. Зачем лак на х18 класть?

[VolDziu 314]

Красиво! Я вот только себе ламбу прикупил (Murcielago от Аошимы) и думал в какой цвет покрасить - буду в фиолетовый теперь :) у меня даже лак для ногтей подходящего оттенка есть, все никак не мог додуматься на какую машину его использовать

Изменено 10 Oct 2021, 20:53:45 пользователем VolDziu

[PETERSON 9394]

Отлично! Надеюсь, про эту штуку ты не забыл?

И про эту.
