[Конкурс SC] Yamaha YZR-M1 '04

[StanislavS 1461]

Всем привет!

Пожалуй открою первым мотосезон 2023.

Это мой первый конкурс за несколько лет пребывания на форуме.



Для конкурса была выбрана модель от Тамии 2005 года выпуска - Yamaha YZR-M1 '04


А внутри:

Литник A  с рамой, дисками и прочей мелочевкой.

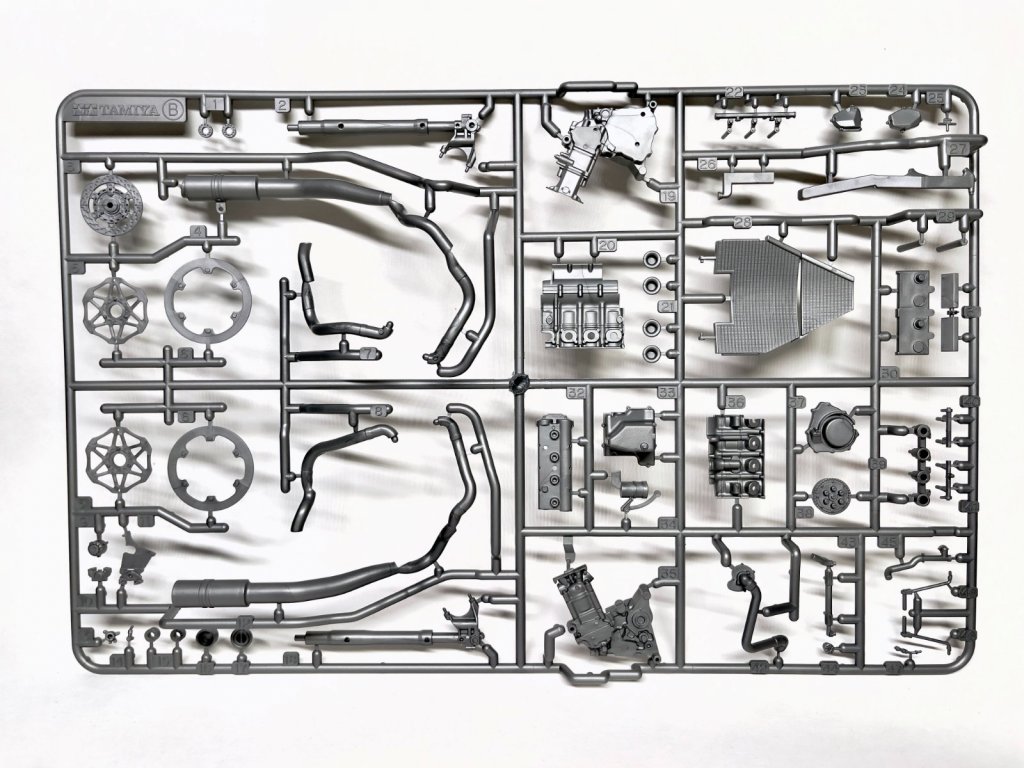

Литник B с элементами двигателя, выхлопной системой и радиатором

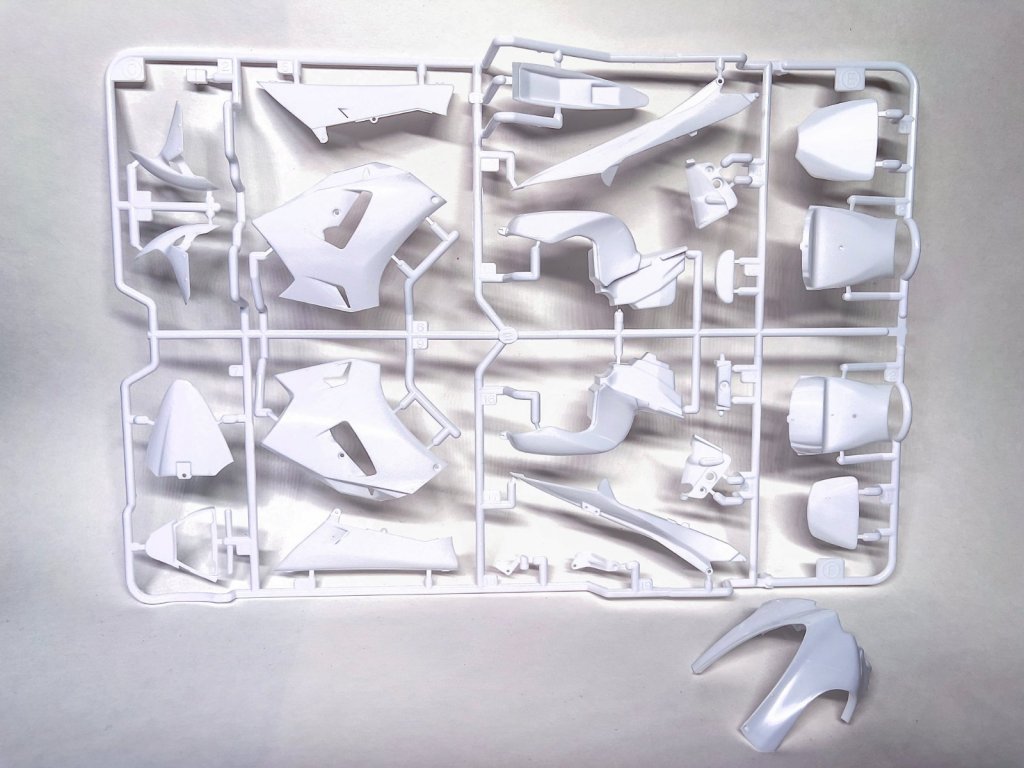

Литник C с обтекателями (как ни старался обработать фото, все же трудно фотографировать белое на белом)

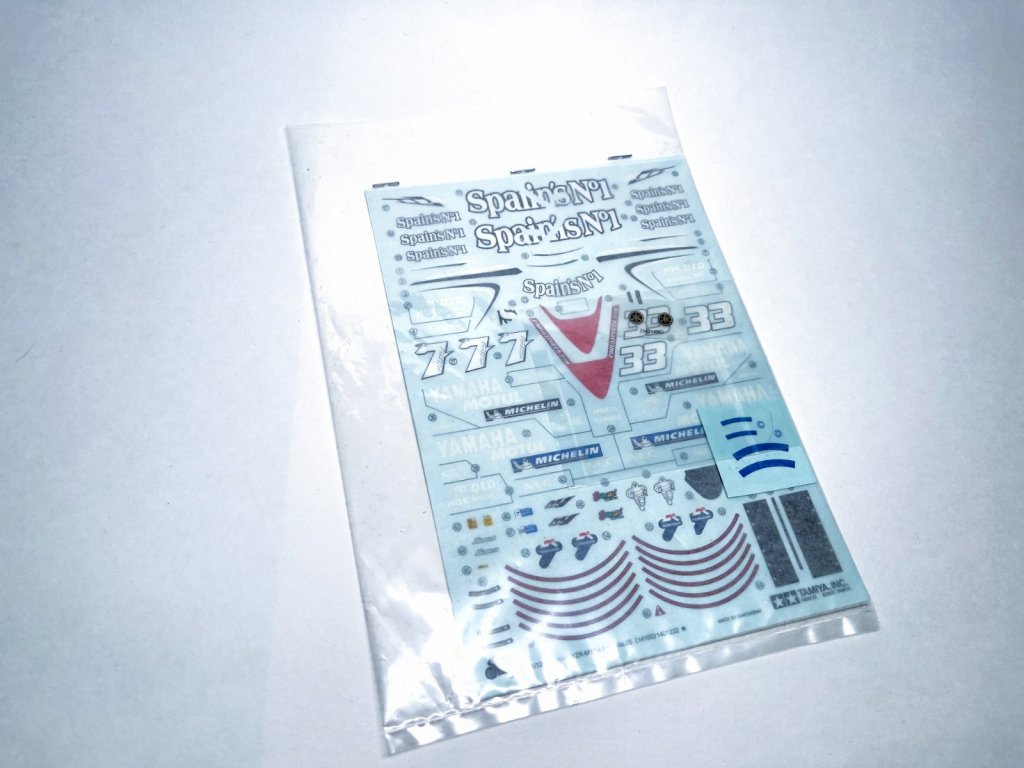

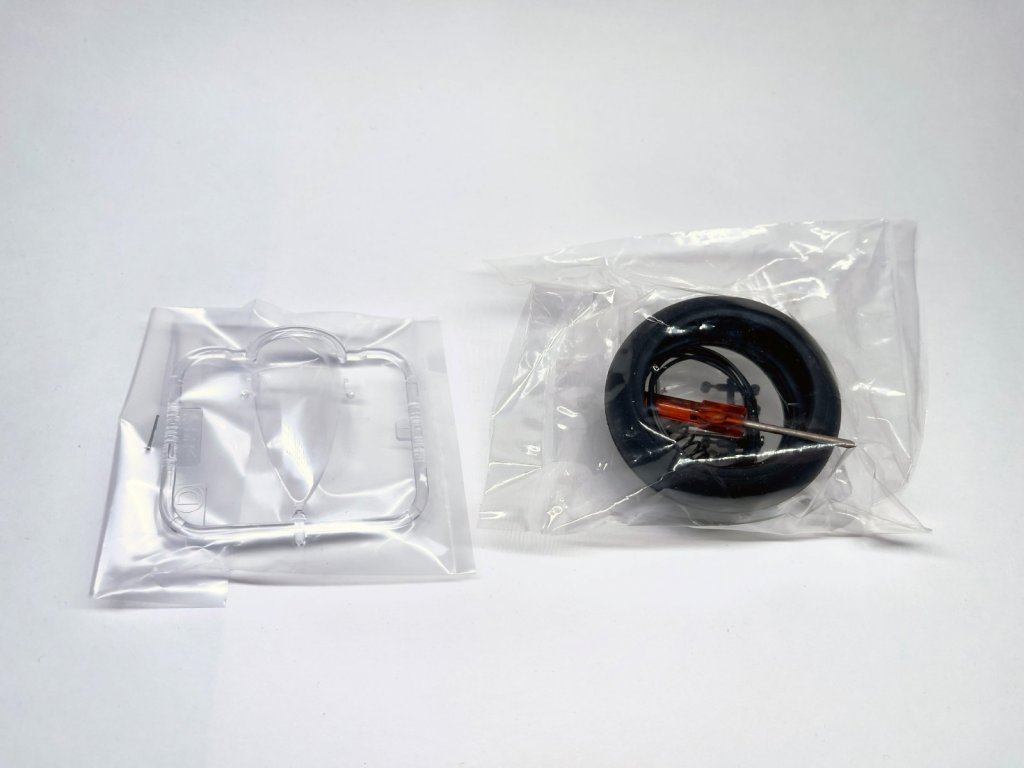

Также идет прозрачный литник с остеклением, покрышки, винты для сборки  и декали.





В постройке буду использовать следующие дополнения:

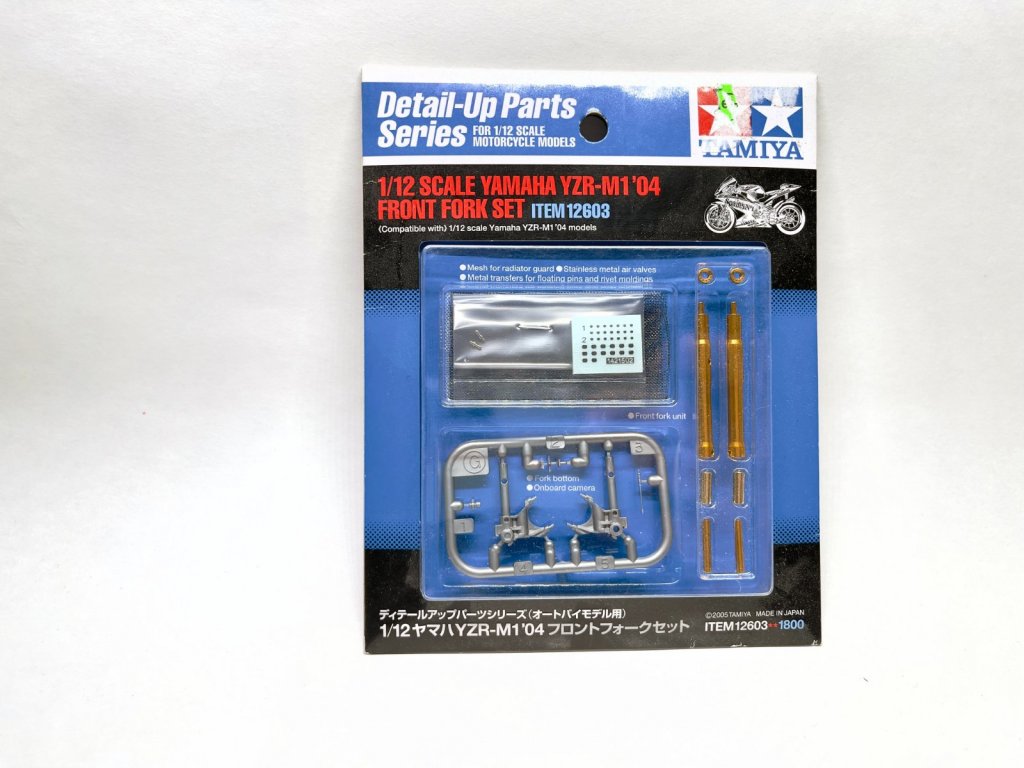

Металлическая вилка от Тамии

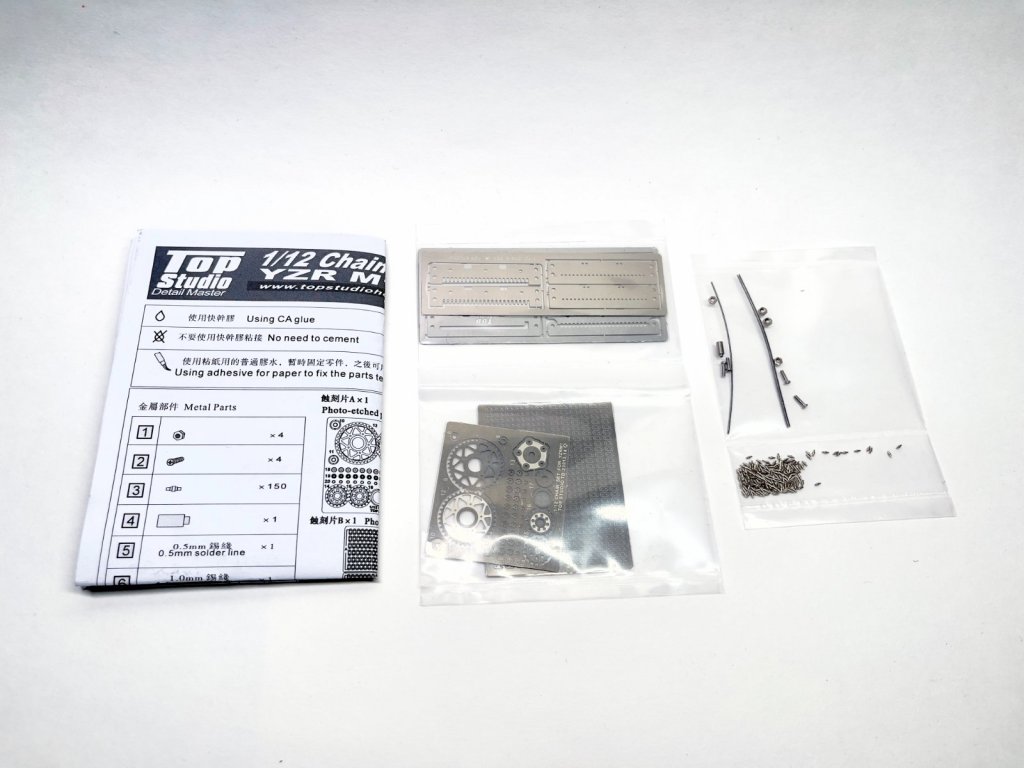

Сборная цепь от Top Studio

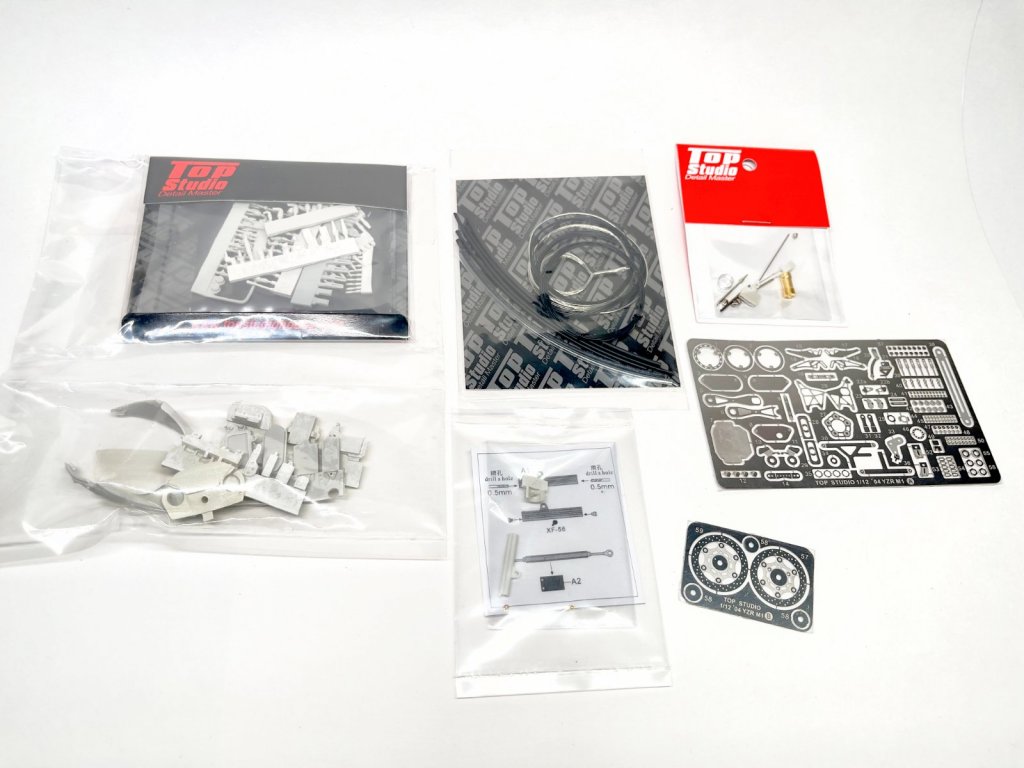

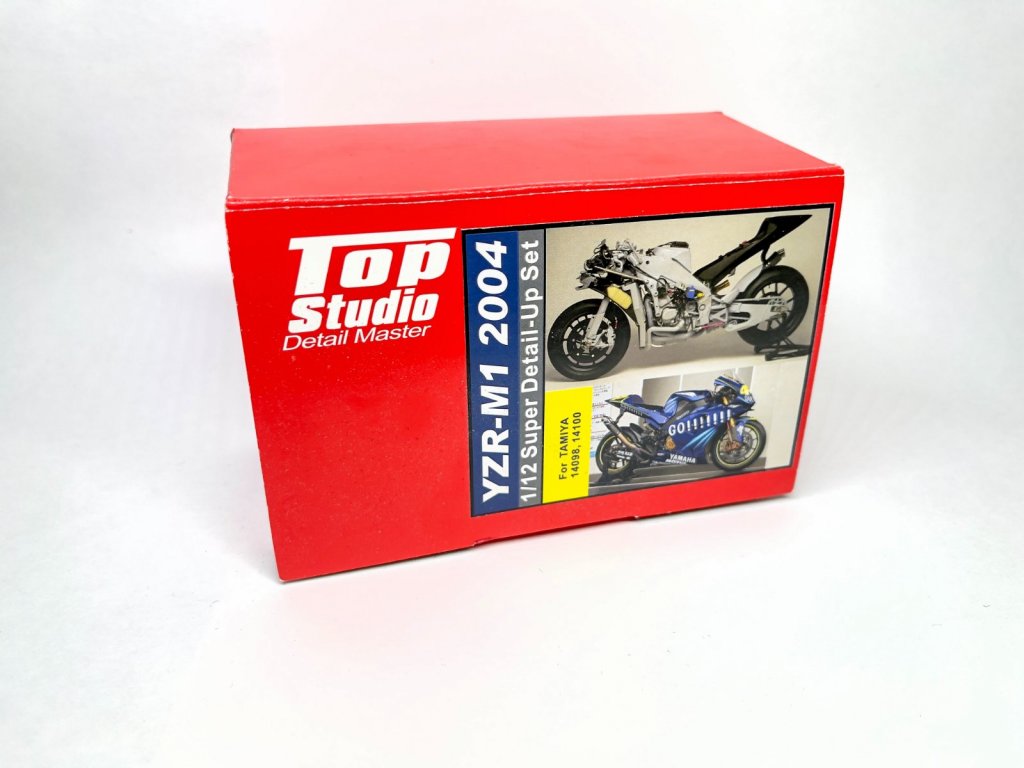

Набор дополнений от Top Studio, включающий в себя смолу, металлические детали, фототравление, шланги и проводку.

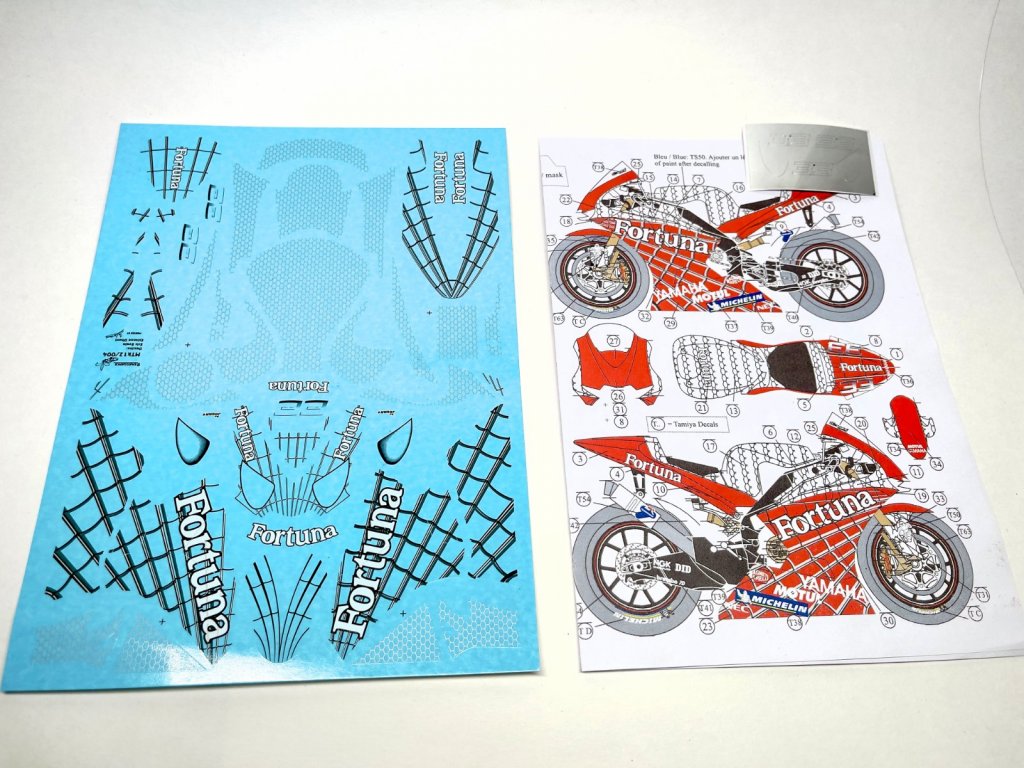

Ключевым фактором выбора именного этого мотоцикла стала ливрея. Изначально мне не нравилась ни  одна ливрея 2004 года, но один раз я случайно наткнулся на декали от Renaissance  и понял, что это то, что мне нужно)



Поскольку на данный момент проектов в работе у меня нет, незамедлительно приступлю к сборке.



P.S. Фотографировать набор для обзора вышло довольно сложно, поскольку коробка и литники не влезают в мой фотобокс.
Далее качество фото будет получше.



P.S.S.

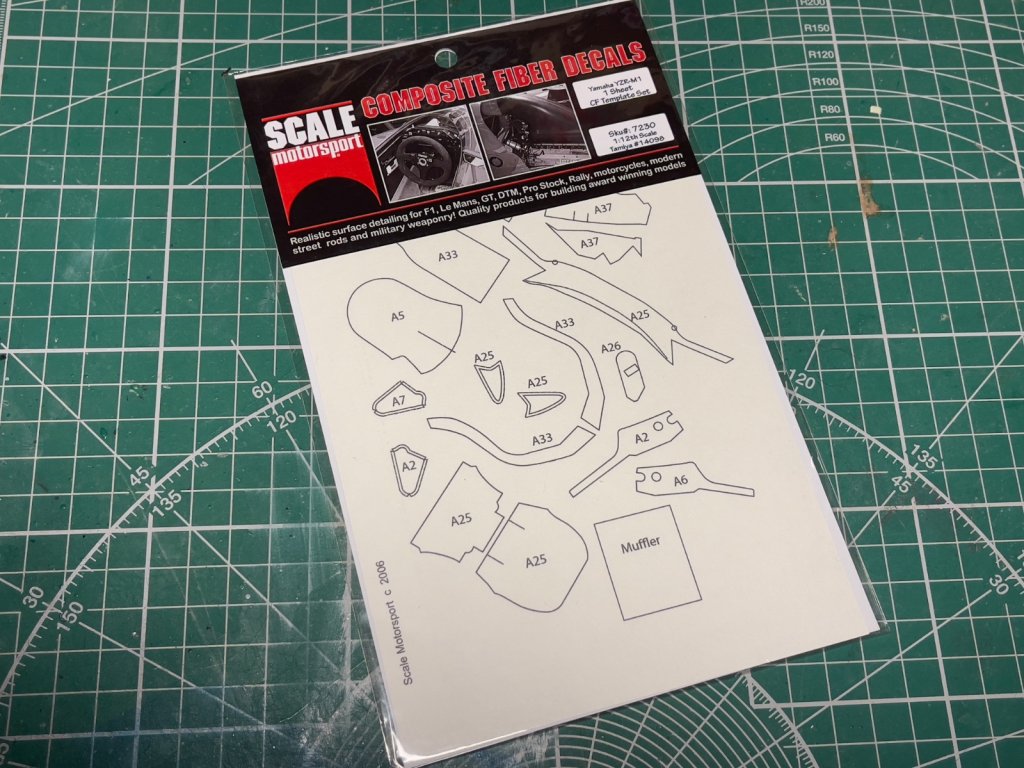

чуть не забыл, что для данного набора у меня так же есть карбон от Scale Motorsport





на остальные детали буду делать выкройки сам из запасов

Изменено 30 Apr 2023, 21:22:16 пользователем StanislavS

[4auka 2738]

После заявки такого исполнителя и набора можно больше не заявляться ) успеха в работе!

[oleglorenz 3075]

можно объявлять победителей

[Skanderberk 567]

Еще Николай не заявился

[StanislavS 1461]

2 часа назад, Skanderberk сказал:

Еще Николай не заявился

Так он и не собирался



хотя я очень надеюсь что передумает

[Silent123 3027]

Станислав, успехов! Допов конечео жир!

[StanislavS 1461]

Благодарю коллеги !



небольшое включение с рабочего стола.

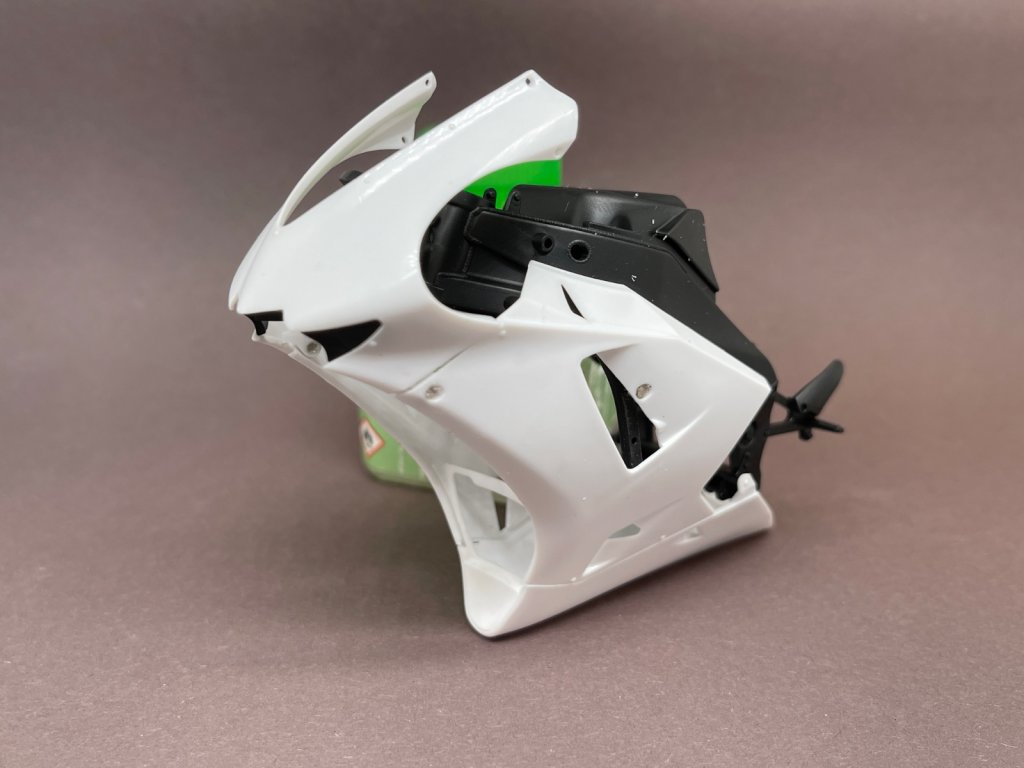

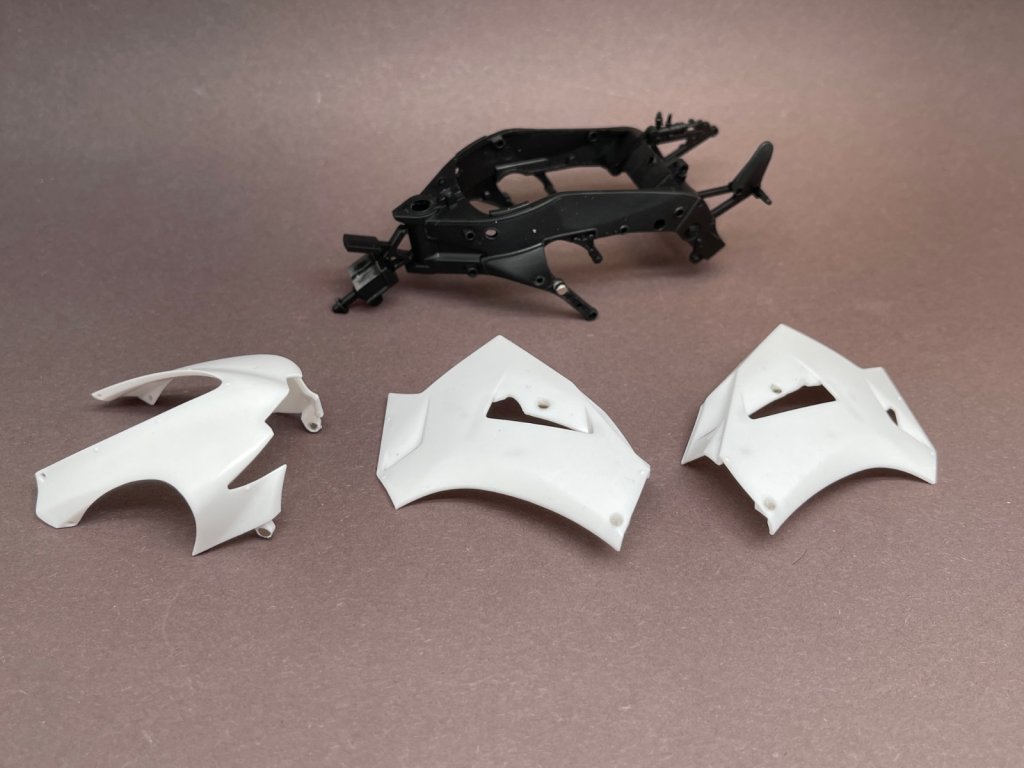

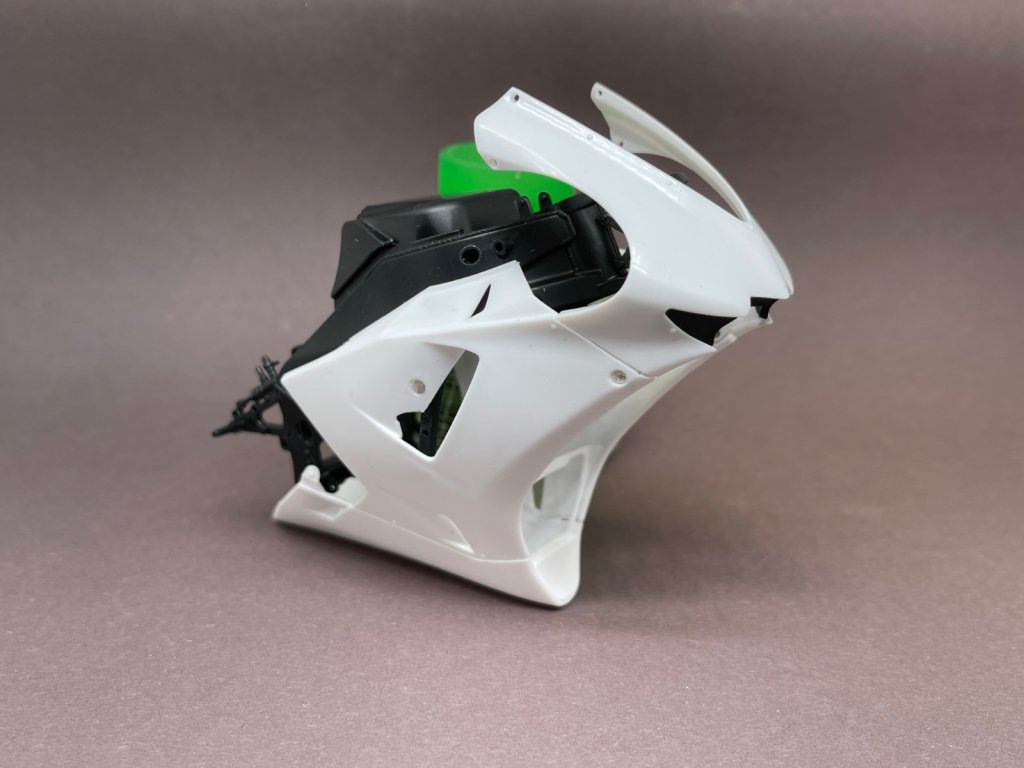

на раму мотоцикла и в обтекатели были вклеены магниты.







[StanislavS 1461]

Приветствую коллег!

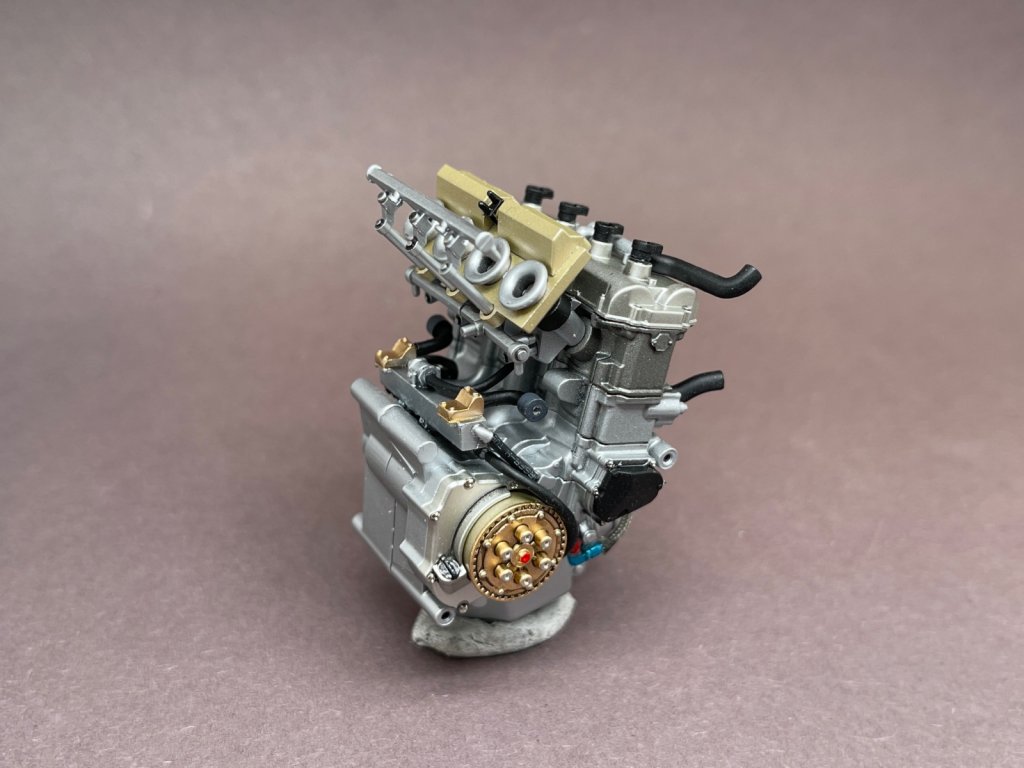

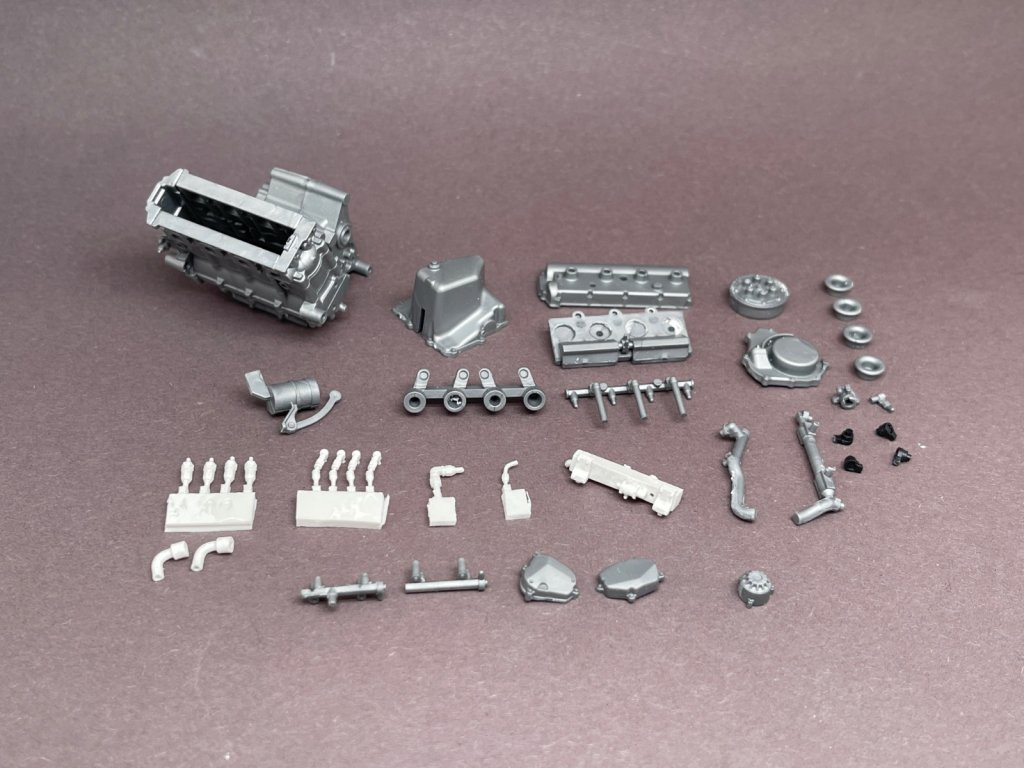

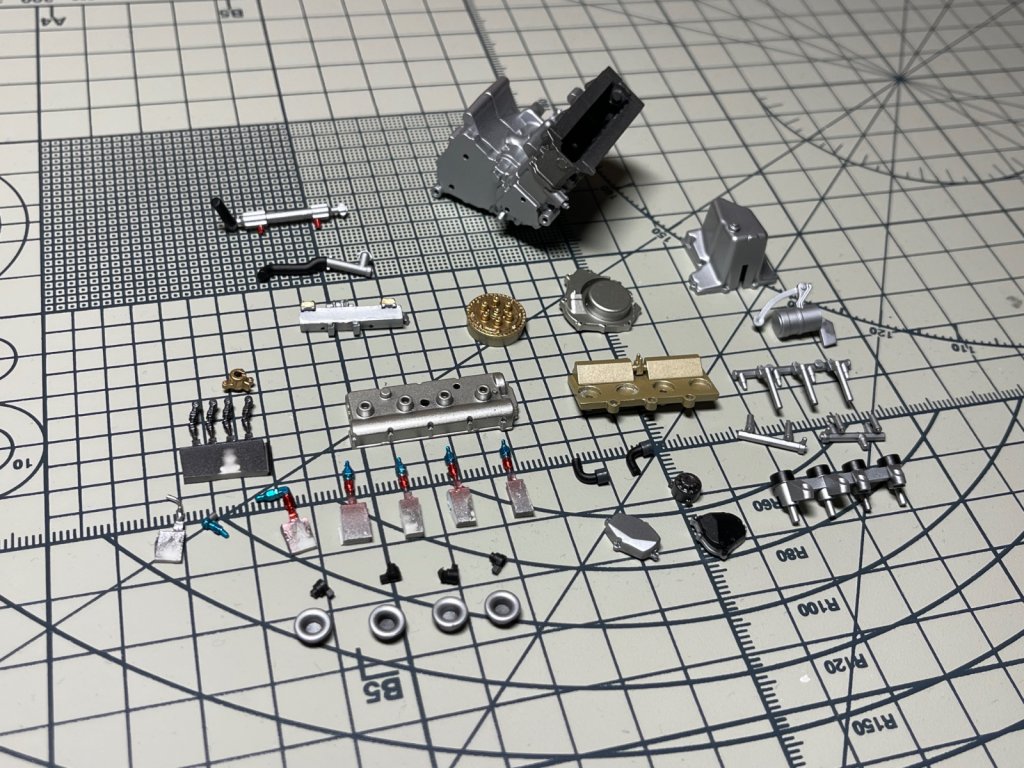

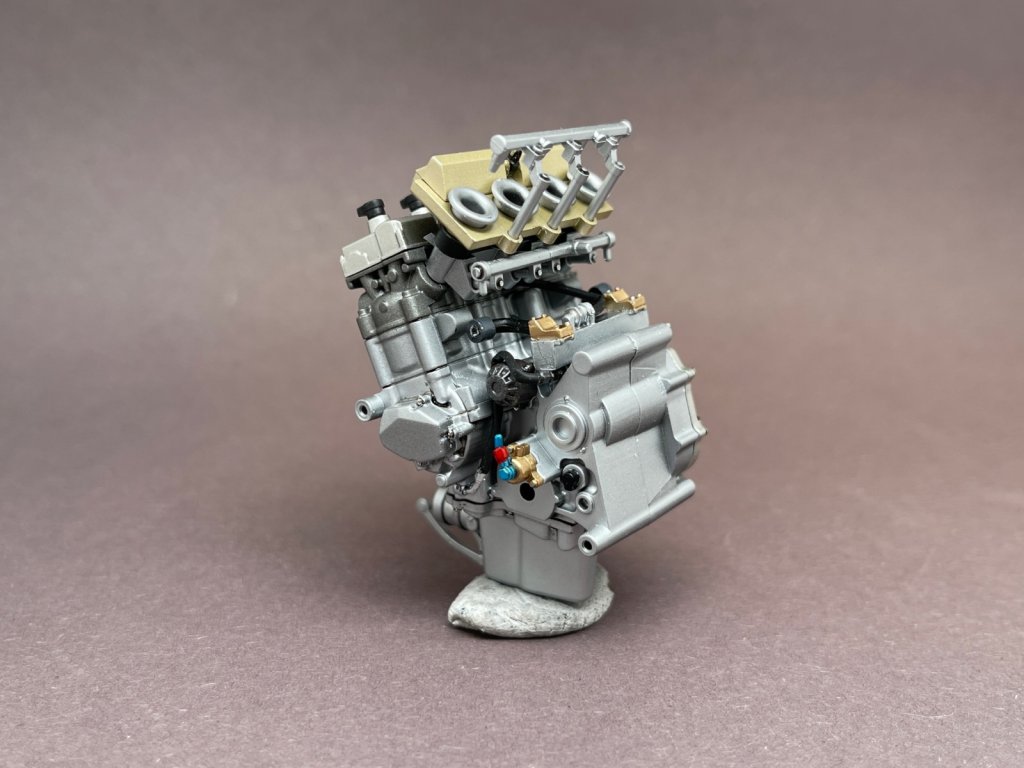

первый этап в постройке байка окончен

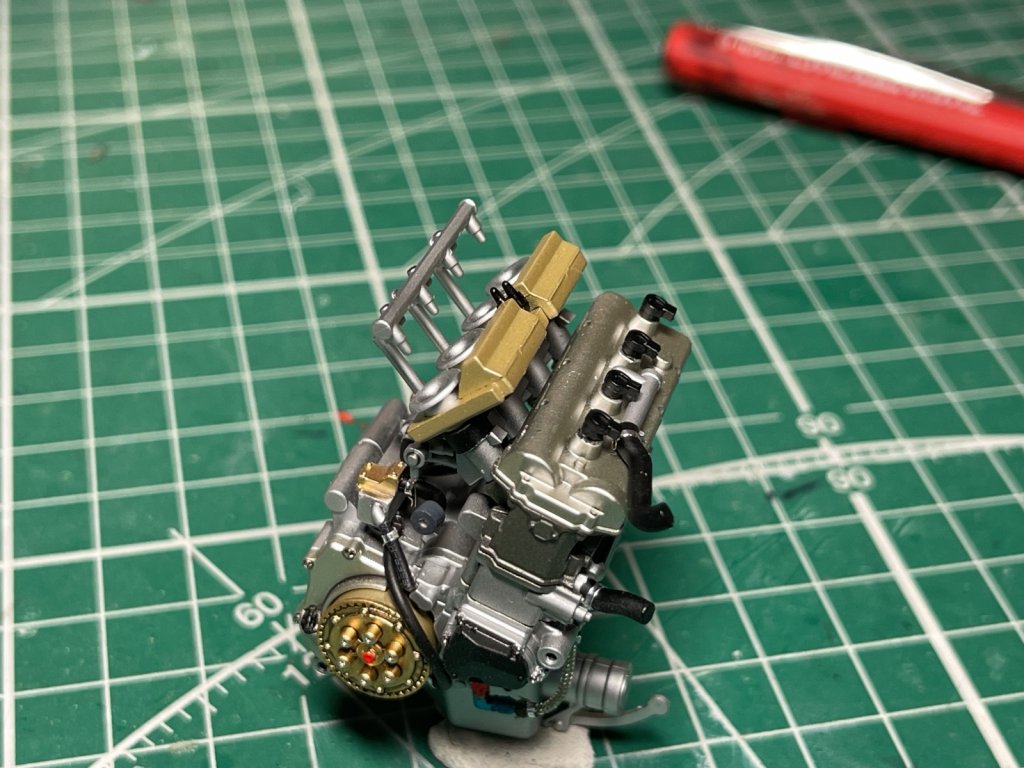

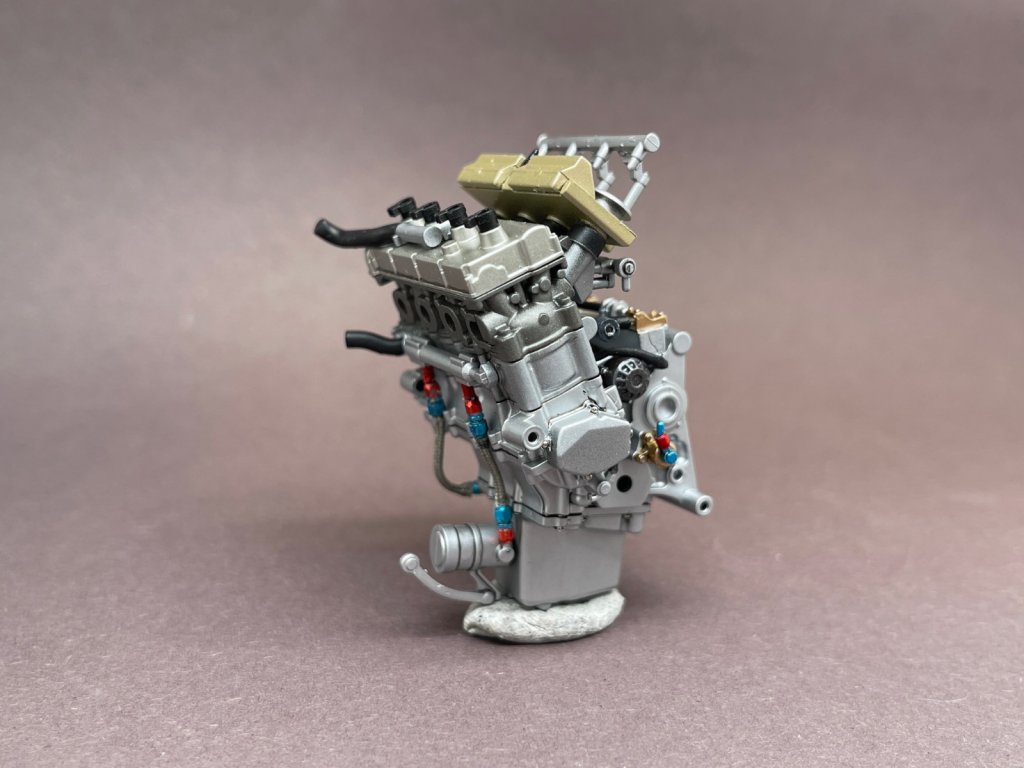

пламенное сердце окрашено и собрано



на данном этапе доработок больше не требуется.



остальные элементы питания охлаждения и т.д. будут добавлены после установки на раму













Изменено 4 May 2023, 19:55:52 пользователем StanislavS

[PETERSON 9338]

9 минут назад, StanislavS сказал:

племенное сердце

Наверное, пламенное?

Золотистые детали с помощью масок красишь?

[StanislavS 1461]

10 минут назад, PETERSON сказал:

Наверное, пламенное?

Золотистые детали с помощью масок красишь?

Да уж, под конец дня глаза уже не видят текста 🤪



Да, закрывал масками и накрашивал c9 от Ганзы

[PETERSON 9338]

Ну что, аккуратность выше всяких похвал. Может, имитацию хомутов на шлангах добавить?

[StanislavS 1461]

26 минут назад, PETERSON сказал:

Ну что, аккуратность выше всяких похвал. Может, имитацию хомутов на шлангах добавить?

Об этом я не подумал кстати.

благодарю за Идею

[AeroMax 934]

Круто!

А стык от пресс-форм на торце серебристого шестигранного прутка будет закрыт?

[StanislavS 1461]

17 минут назад, AeroMax сказал:

Круто!

А стык от пресс-форм на торце серебристого шестигранного прутка будет закрыт?

Да

к большому сожалению вся система будет закрыта корпусом фильтра в дальнейшем

[StanislavS 1461]

Приветствую коллеги !



к сожалению не успел сделать фото в лайтбоксе, поэтому фото прямиком с рабочего стола :

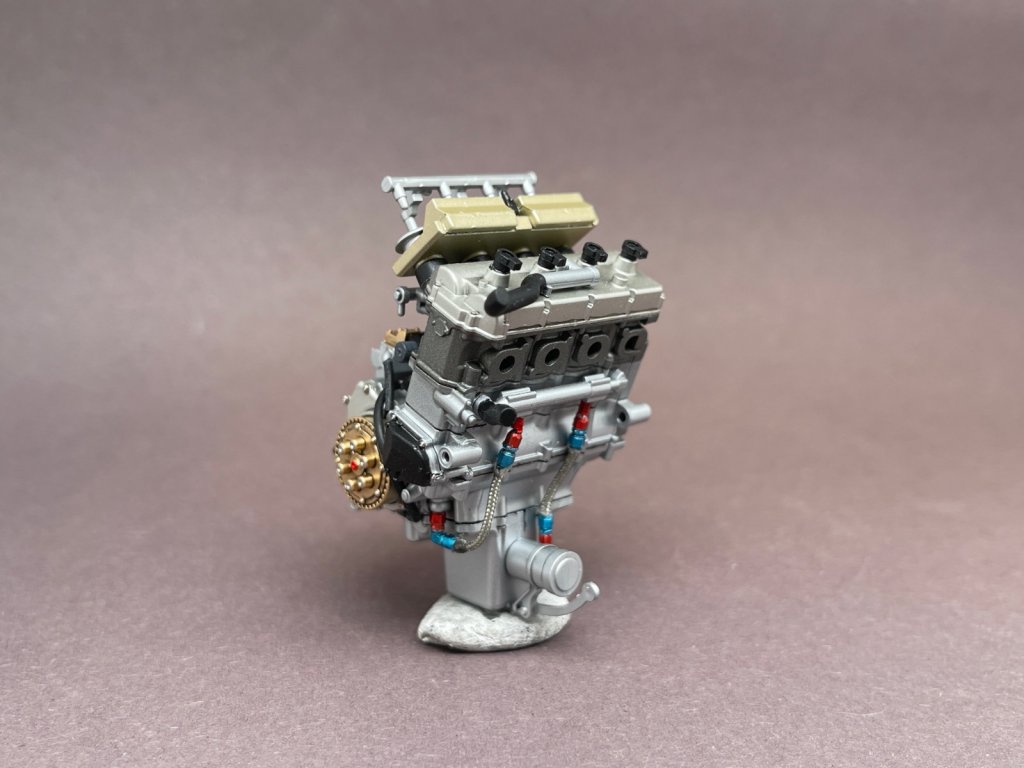

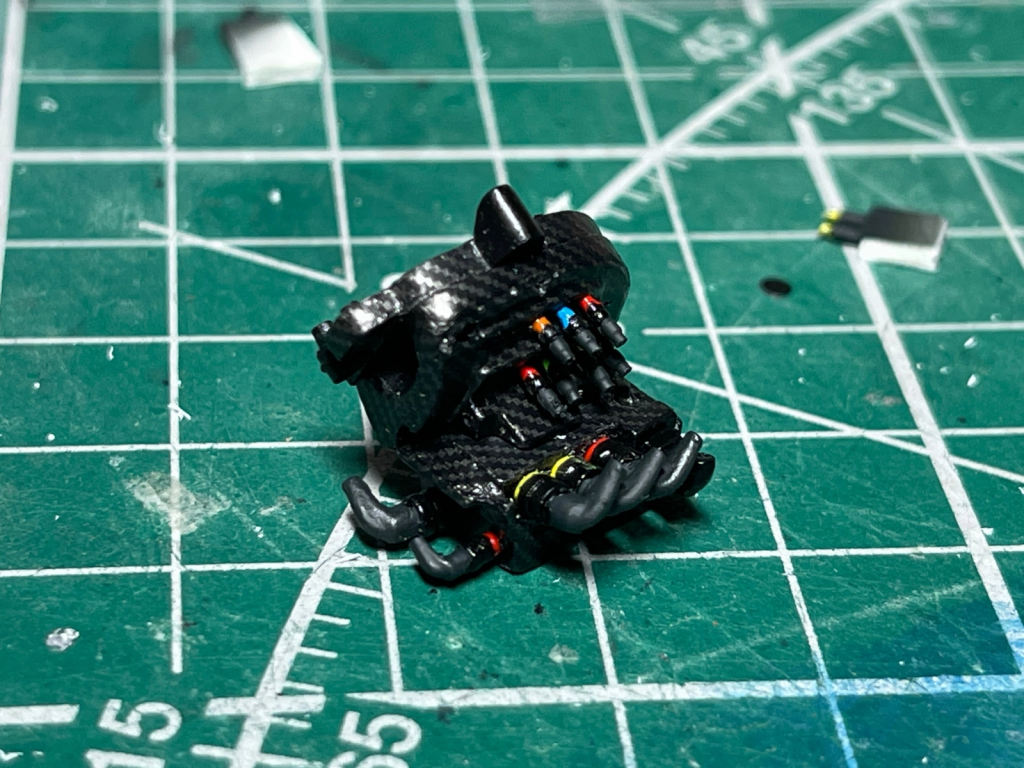

по совету @PETERSON добавил Хомутов на двигатель

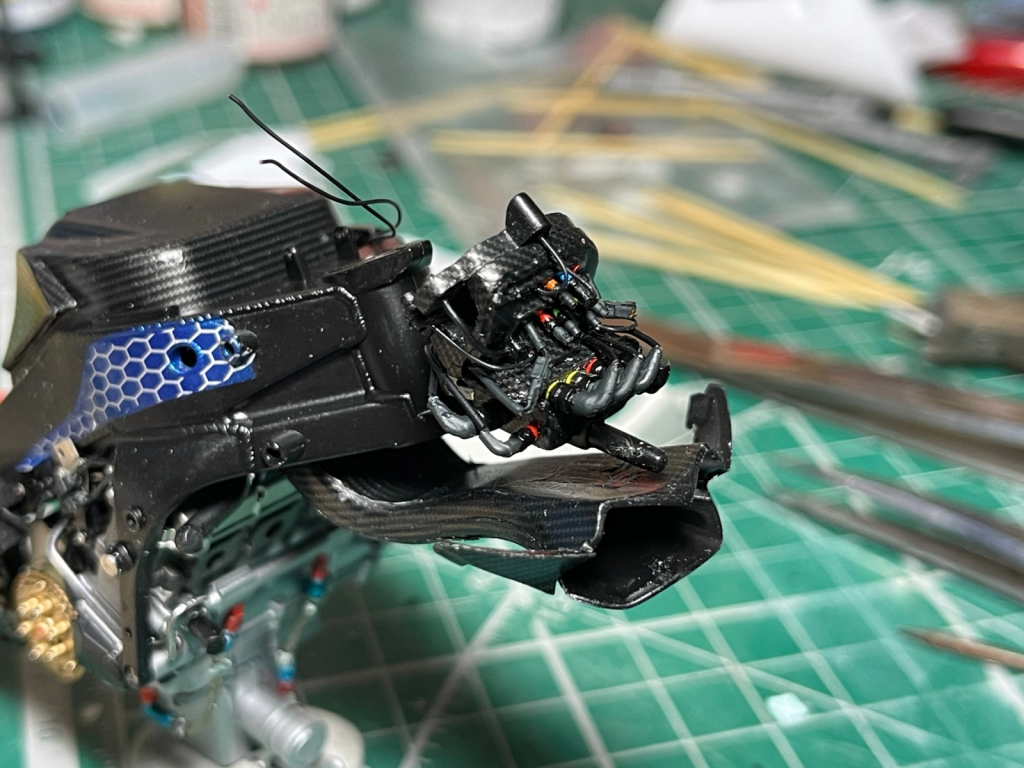

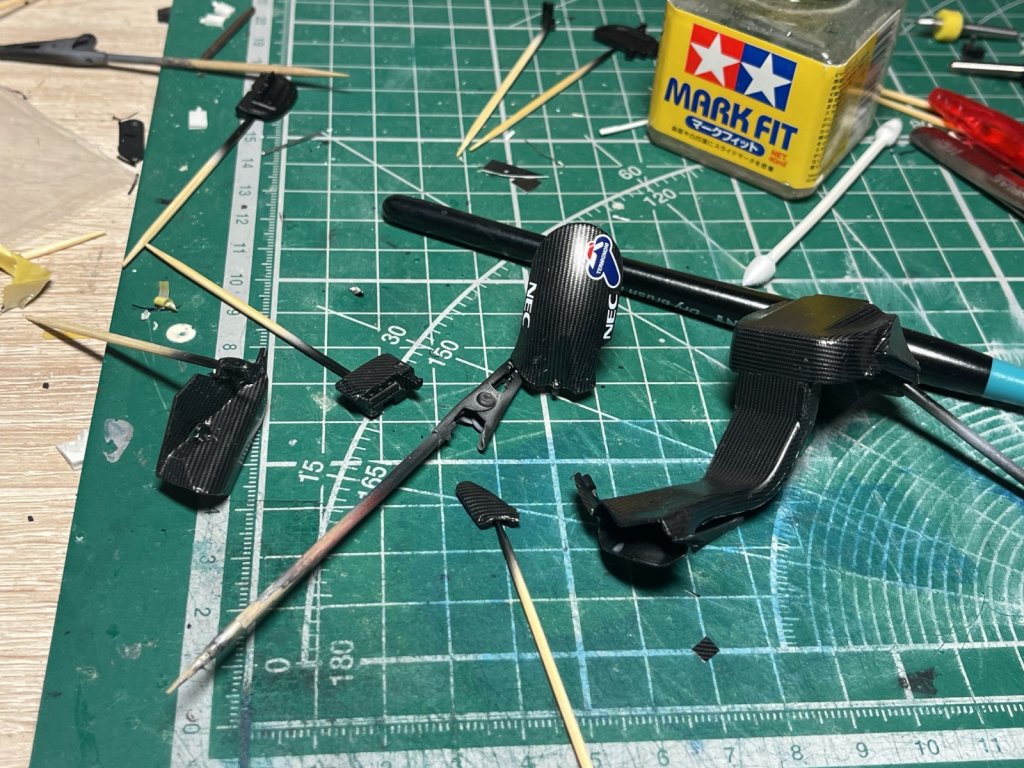

Подготовлены элементы рамы и навесного оборудования

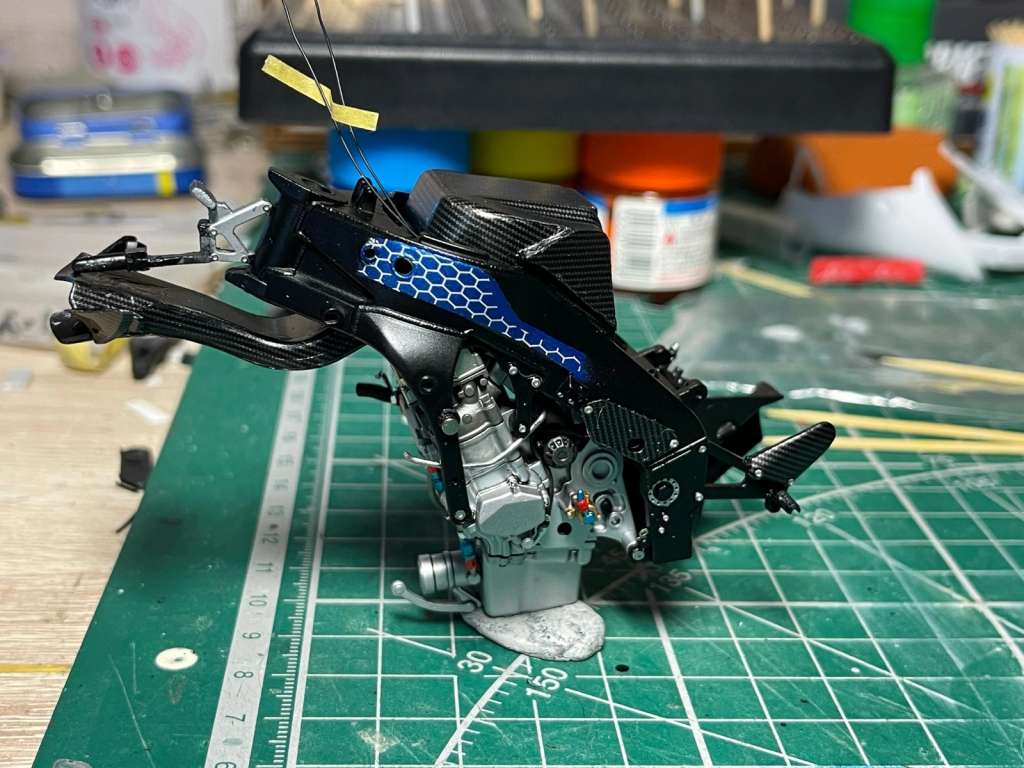

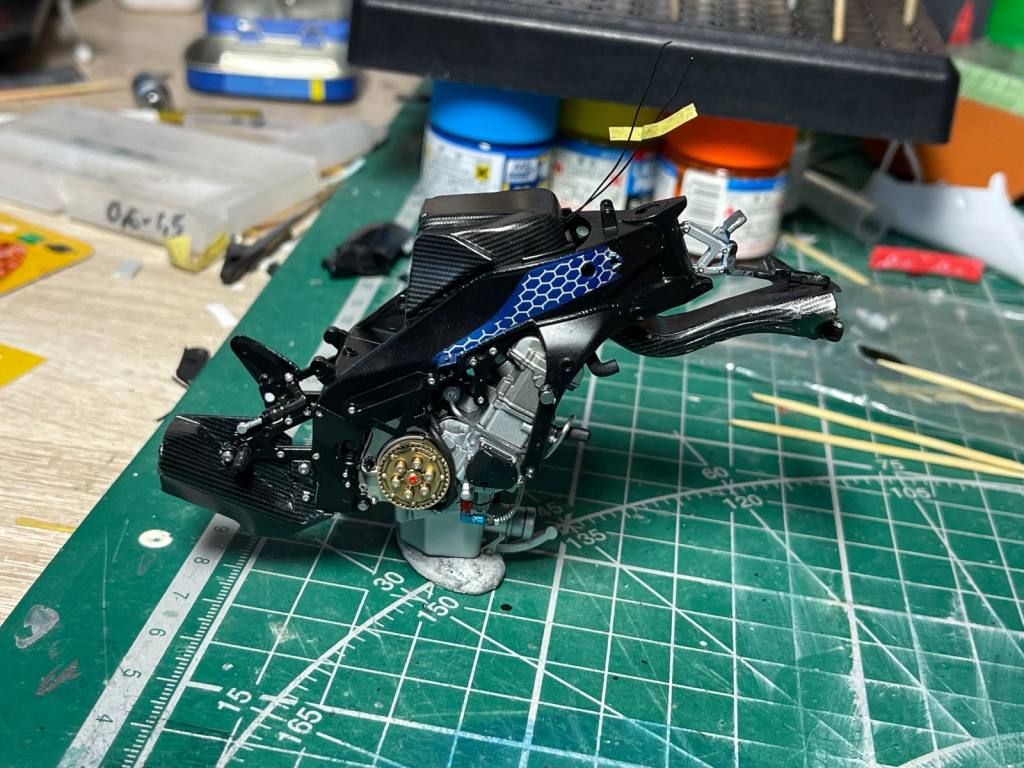

двигатель занял положенное ему место

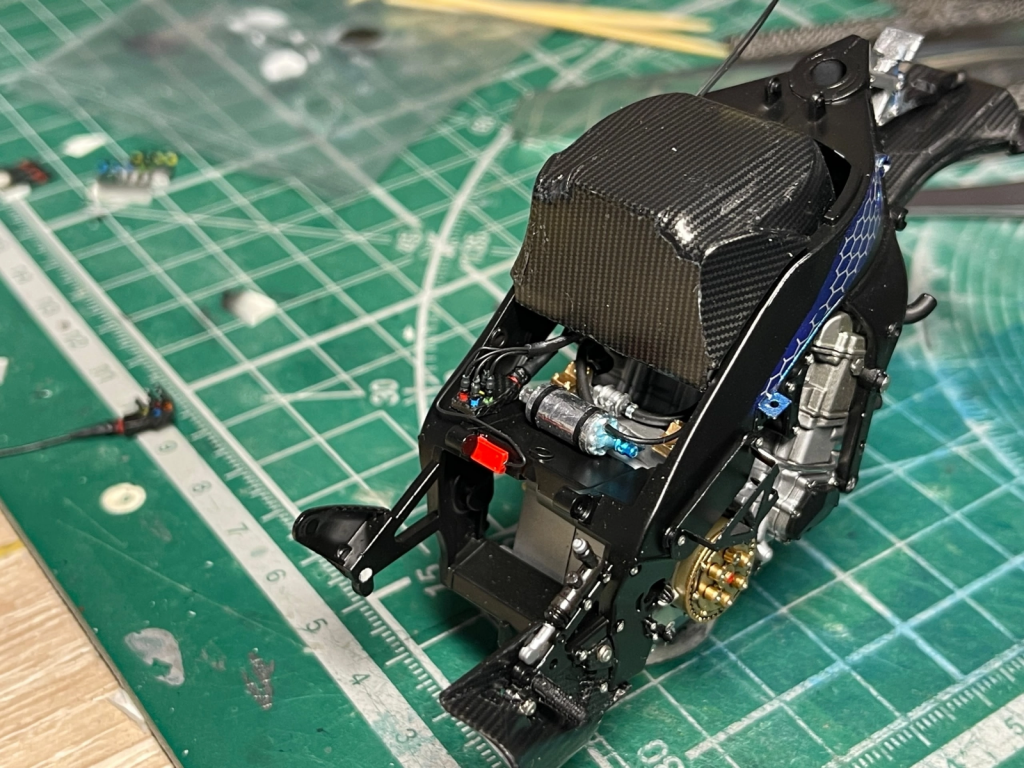

так же навесное оборудование

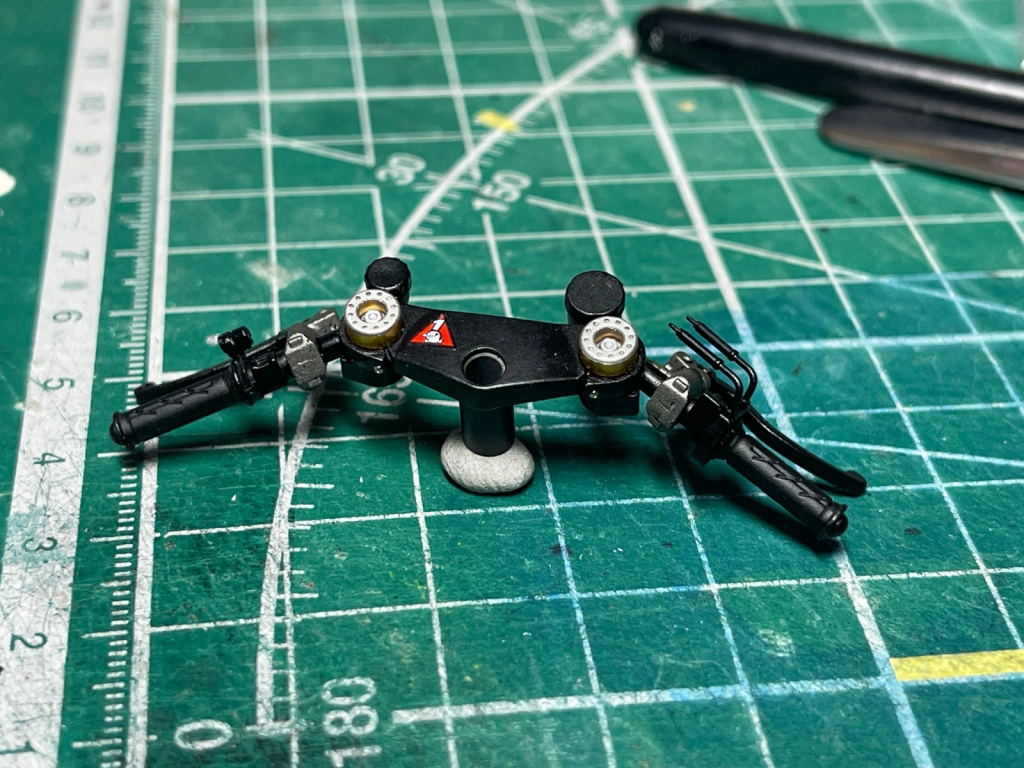

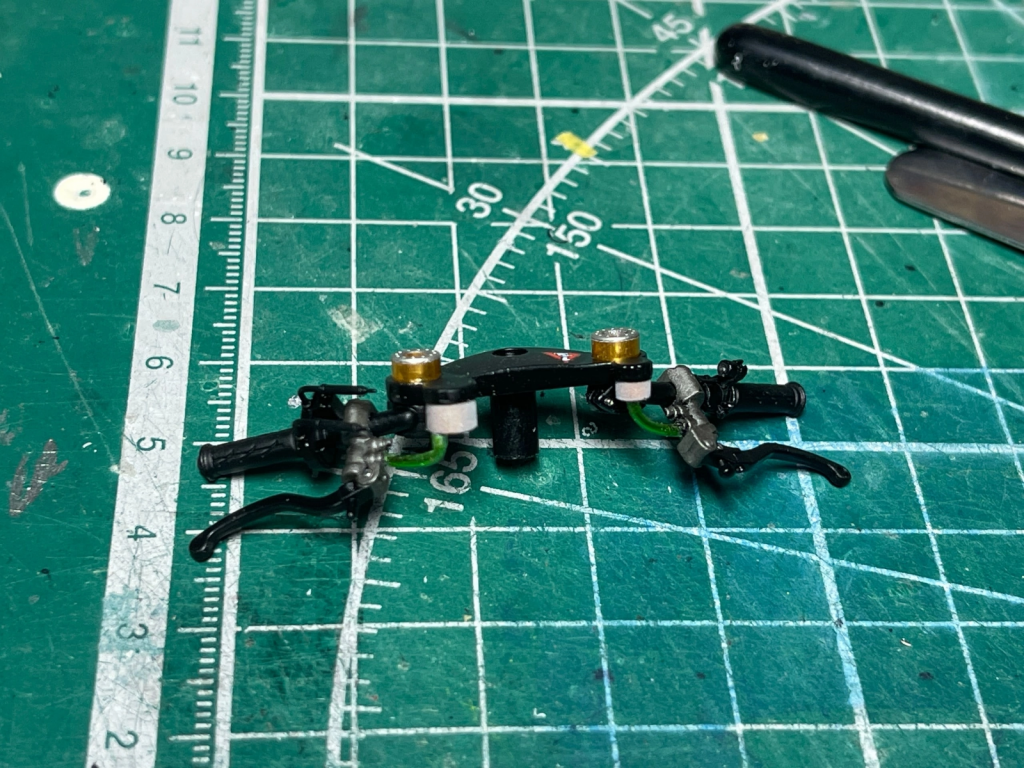

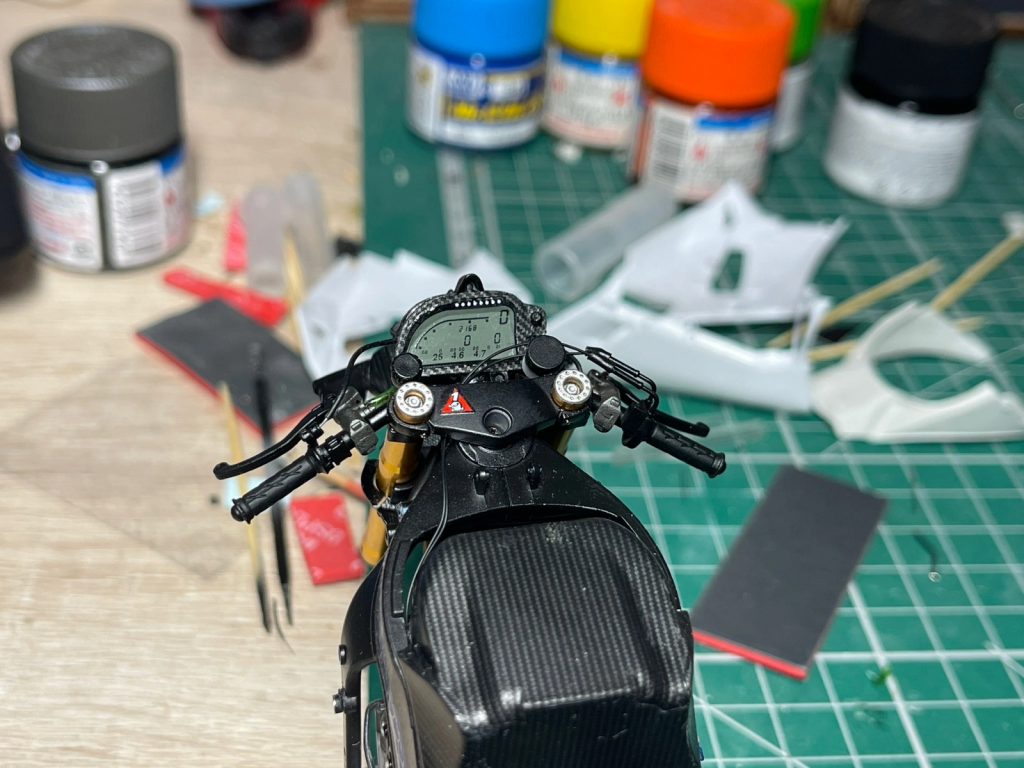

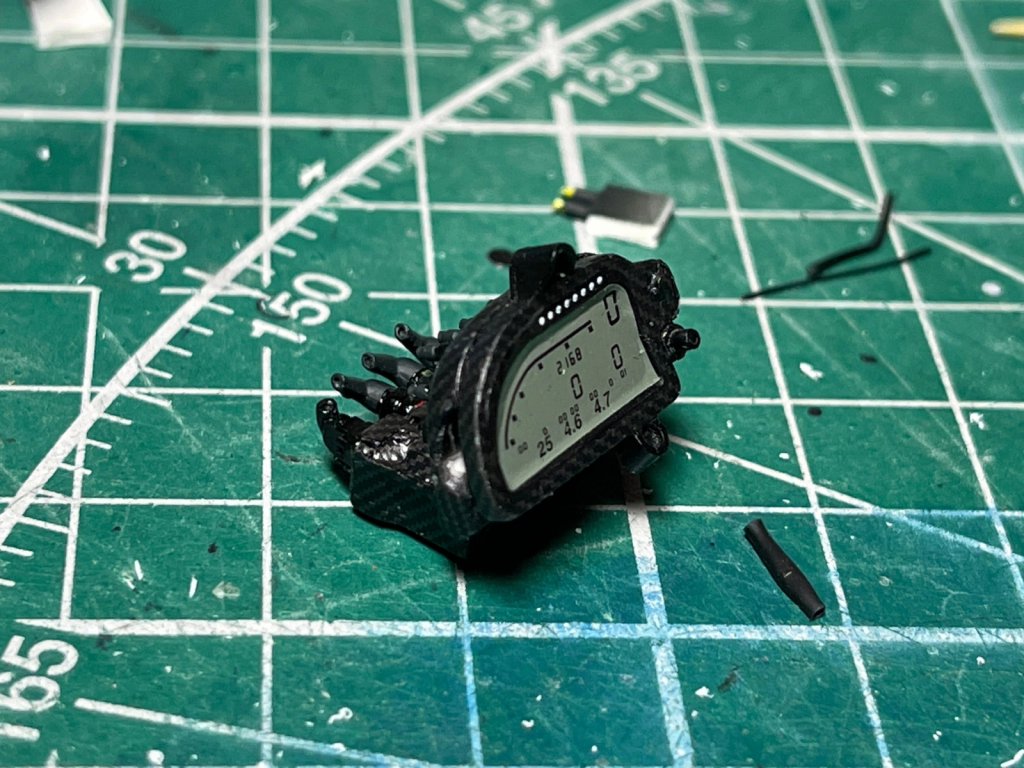

так же окрашен и собран руль со всеми его вытекающими

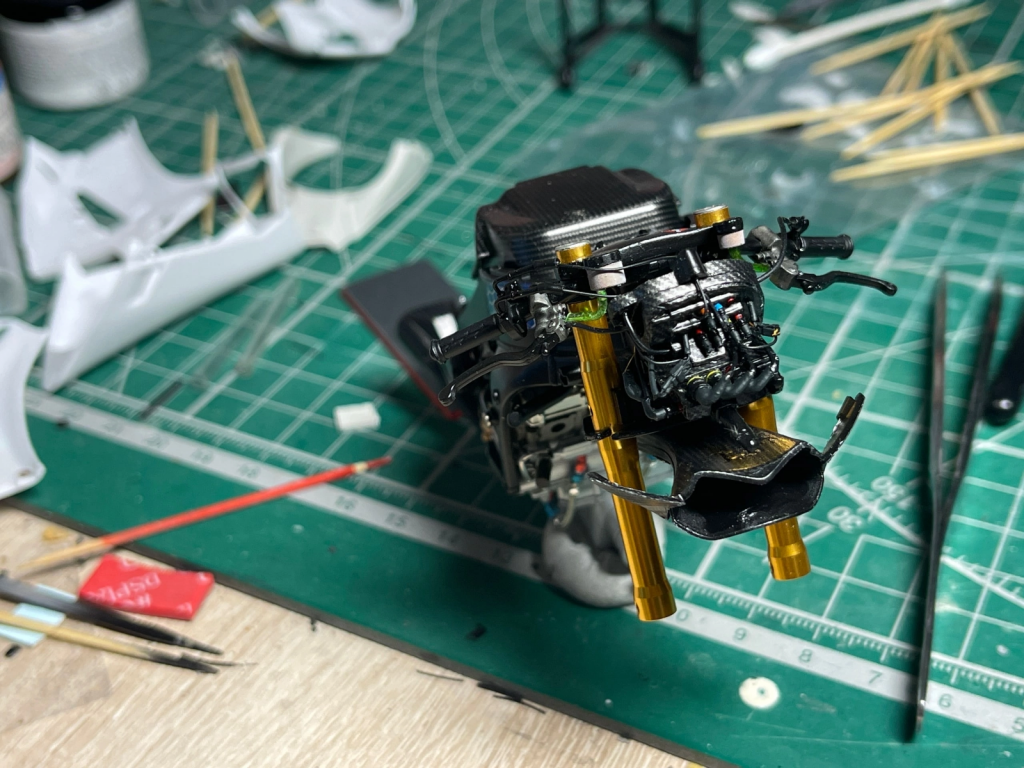

руль установлен на место вместе со стаканами вилки







[Idontlikebroccoli 1657]

В одном месте глаз зацепился за неидеальную карбонизацию. Понятно, что именно это место в итоге закроется, но глаз пока цепляет.

В остальном огонь!

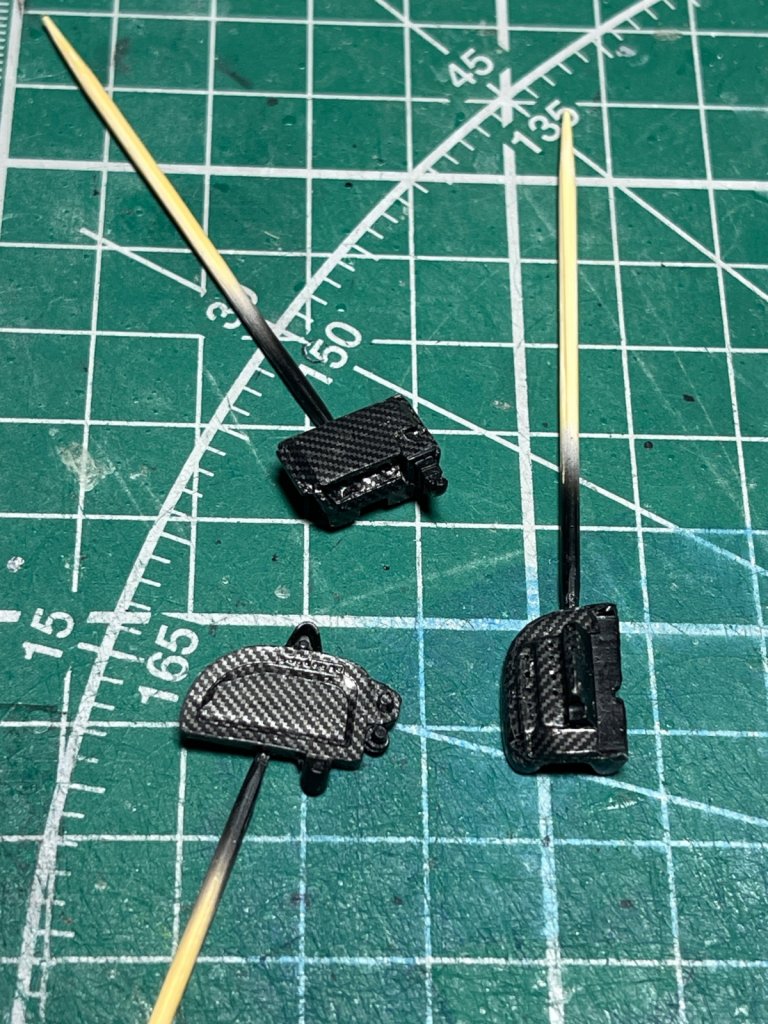

Стас, вопрос: Ты закарбоненные детали сверху лакировал/полировал? Не могу понять по фото.

[oleglorenz 3075]

👆внимание, происходит теряние лица

[Idontlikebroccoli 1657]

@oleglorenz Не нагнетай!

Конкурсные модели надобно пристально рассматривать. На то это и конкурс.

[StanislavS 1461]

3 часа назад, Idontlikebroccoli сказал:





Стас, вопрос: Ты закарбоненные детали сверху лакировал/полировал? Не могу понять по фото.

Весь карбон покрыт полуглянцевым лаком

[StanislavS 1461]

6 часов назад, oleglorenz сказал:

👆внимание, происходит теряние лица

Моего то ? Я не сильно переживаю )

[StanislavS 1461]

Несколько фото из лайтбокса









[StanislavS 1461]

Небольшое включение с рабочего стола

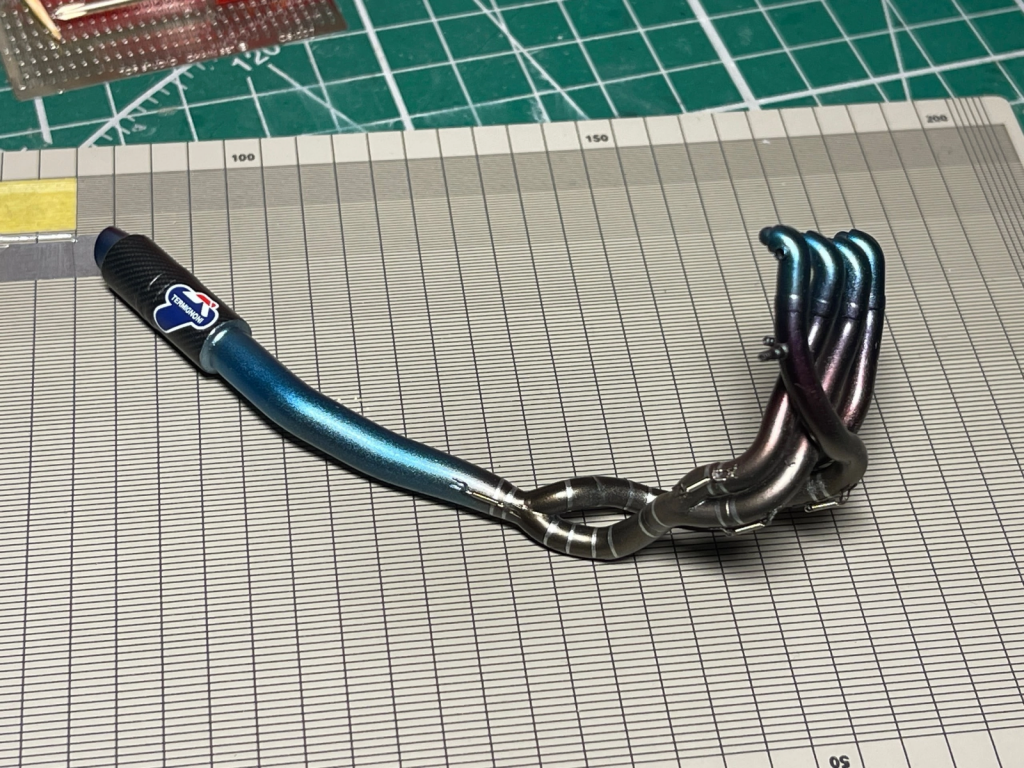

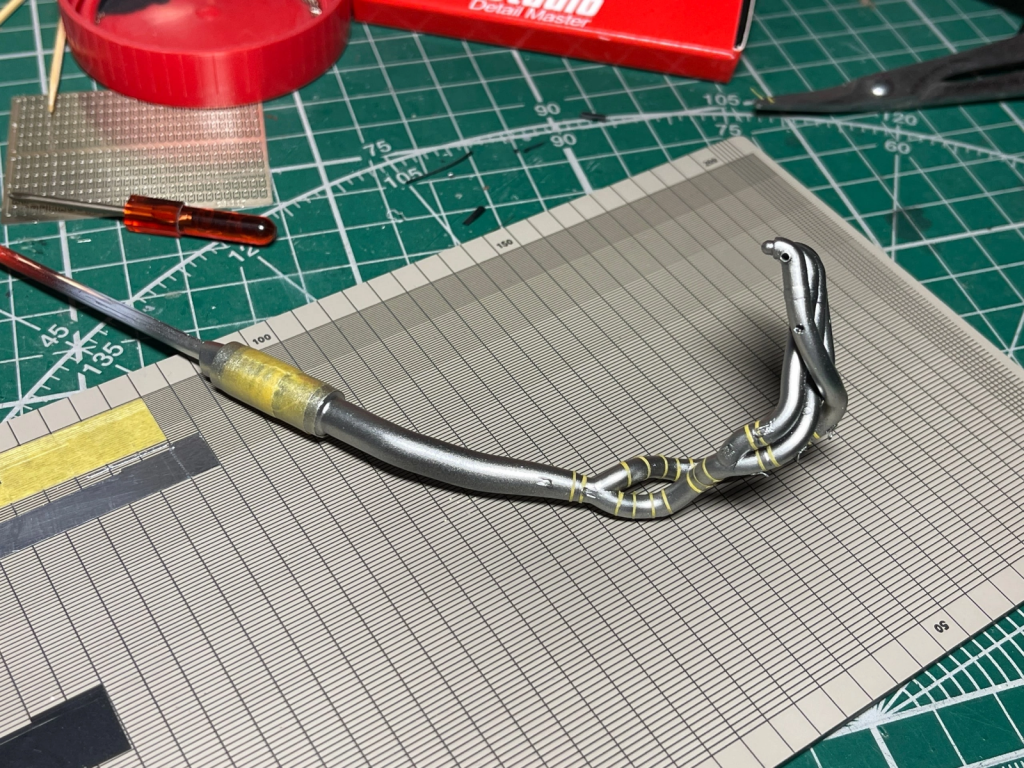

собран и окрашен выхлоп



[hibar 498]

11 минут назад, StanislavS сказал:

Небольшое включение с рабочего стола



собран и окрашен выхлоп



змеиную свадьбу напоминает

[StanislavS 1461]

Всех приветствую

с работой совершенно выбился из колеи и не добирался до стола.

неделю назад переборол себя и вернулся к ямахе.

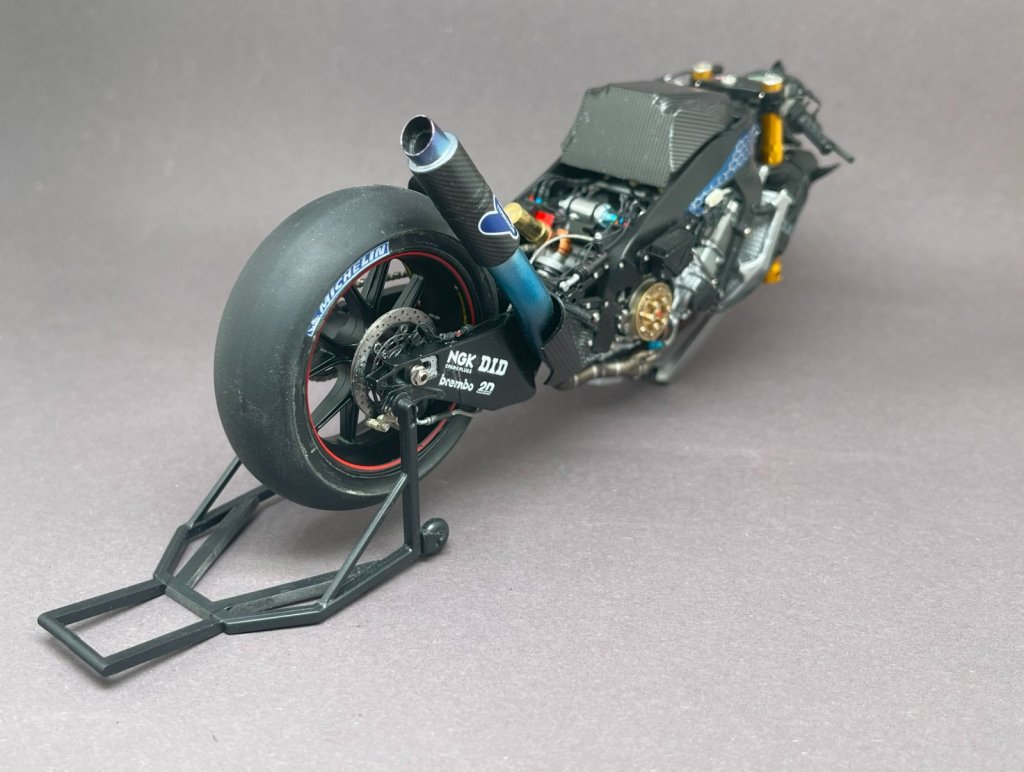

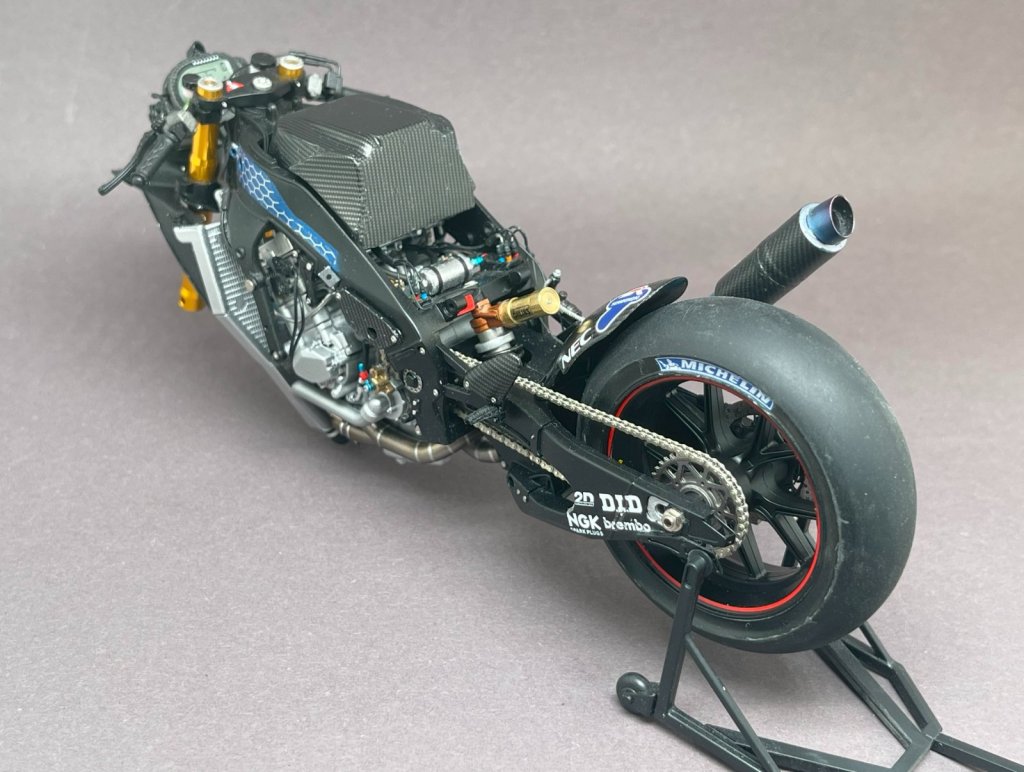

На данный момент собран и установлен маятник с задним колесом и цепью.









Изменено 10 Jul 2023, 07:40:28 пользователем StanislavS

[StanislavS 1461]

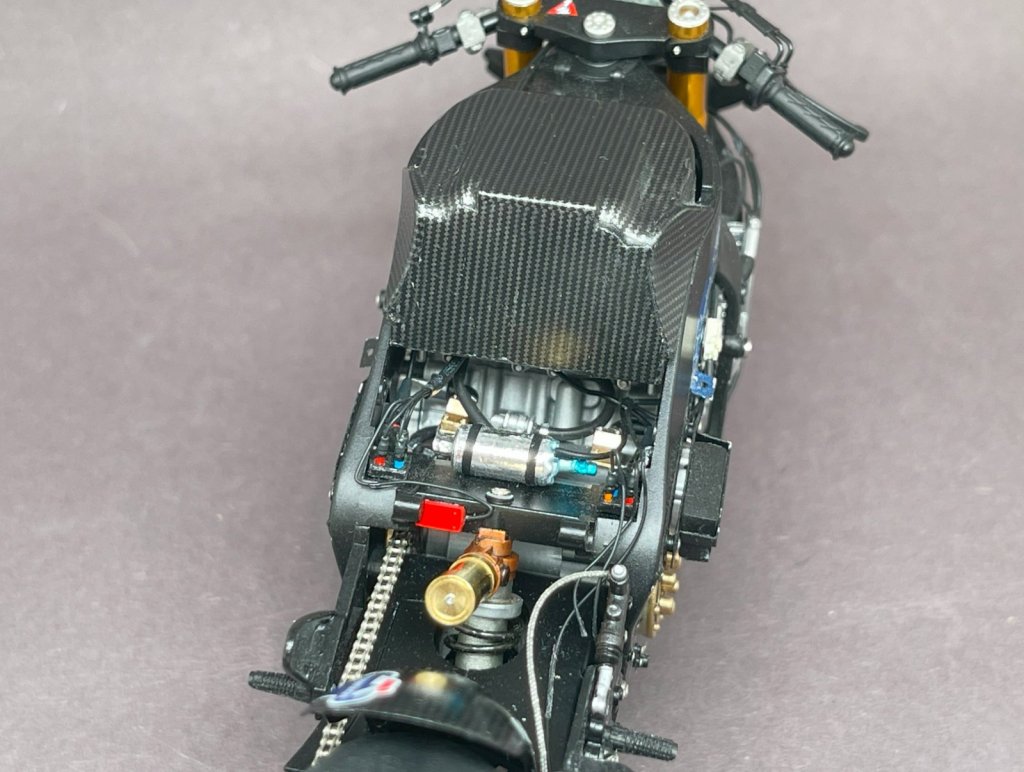

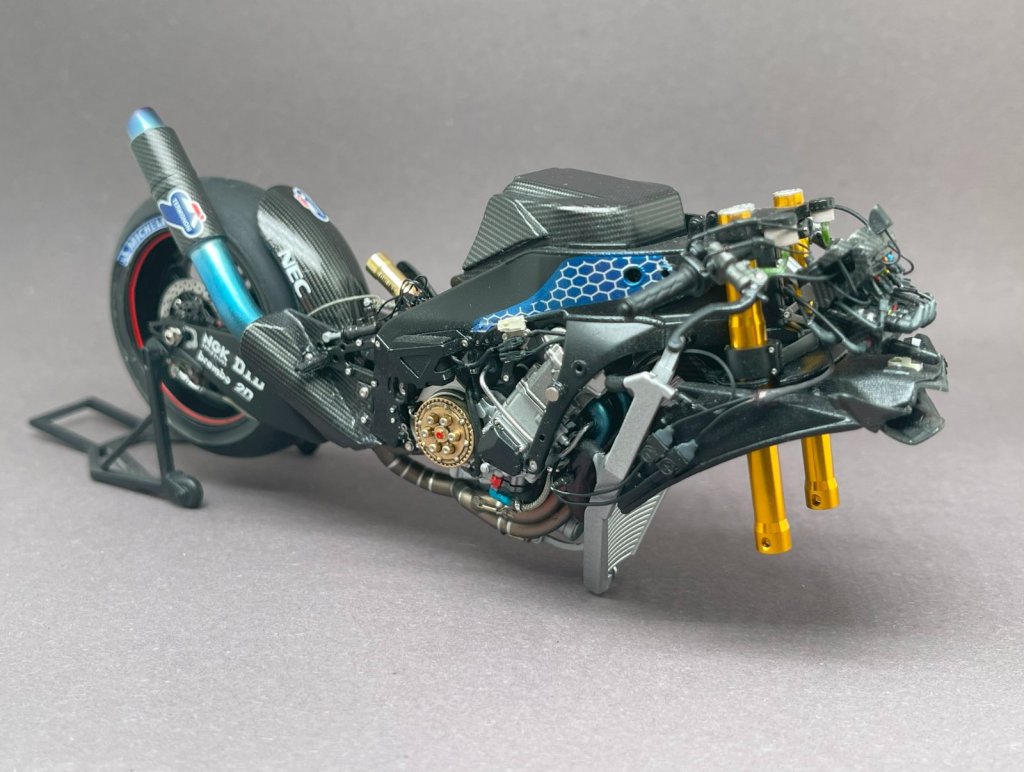

Настало время возвращаться к работе.



На данный момент, как было описано выше установлен маятник с колесом и все необходимые элементы.



Так же в задней части установлена вся проводка ( за исключением той, которая пойдет в хвост) и шланги.



Так же от сенсоров кислорода на выхлопе проведены кабели к оборудованию в передней части мотоцикла.

Резина заднего колеса немного пострадала при установке цепи, позднее поправлю.
