1 час назад, StarSA сказал:

Миша, а из какой игры модель?

По всей видимости из ETS. Но я только моды скачиваю для этой игры. Где конкретно, не запоминаю. В теме с Mack Anthem была ссылка на такой ресурс. Там ещё есть определённые танцы с бубнами, чтобы конвертировать эти файлы и открыть в Блендере. Всё не очень просто.

[PETERSON 10,244]

Всем привет.

Сначала хочу рассказать, что я сделал в салоне. Там изменение небольшое, но времени это отняло прилично.

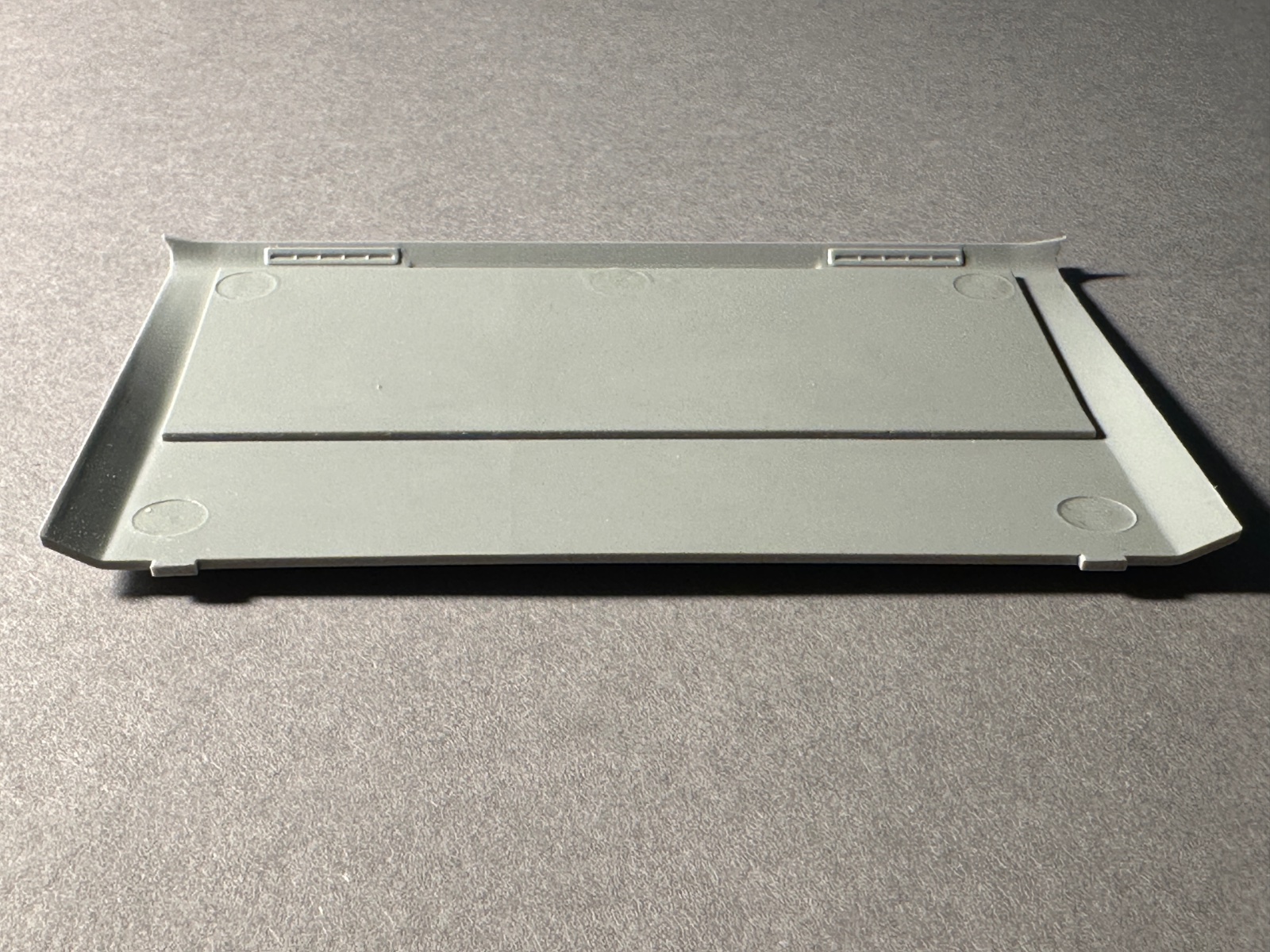

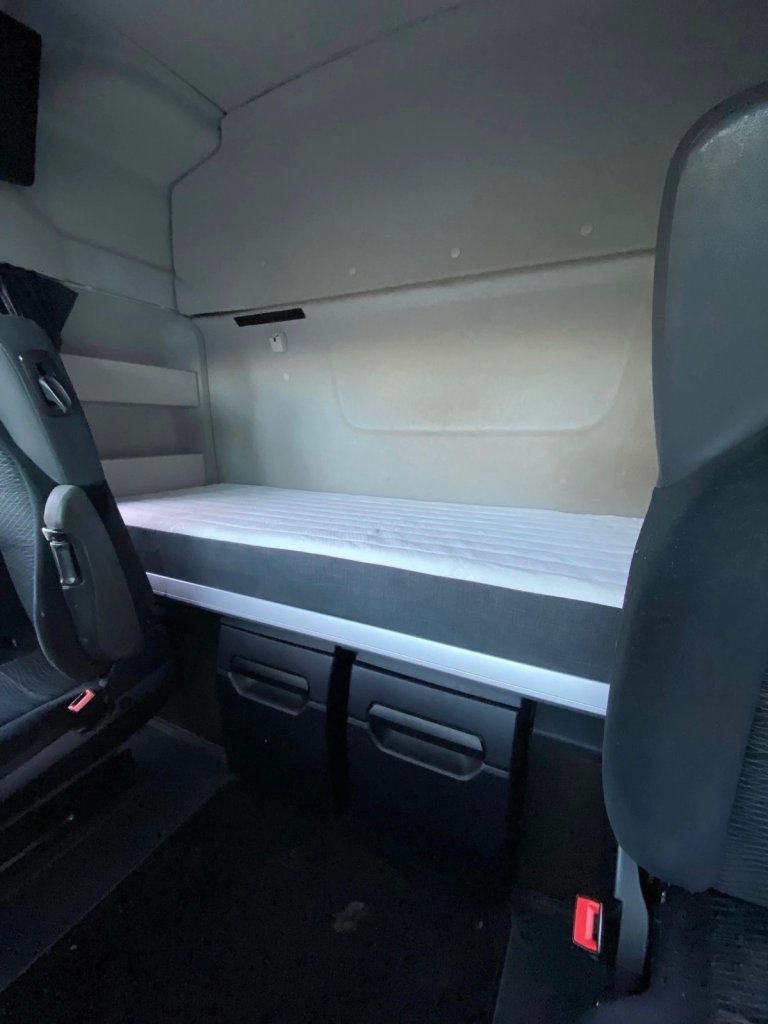

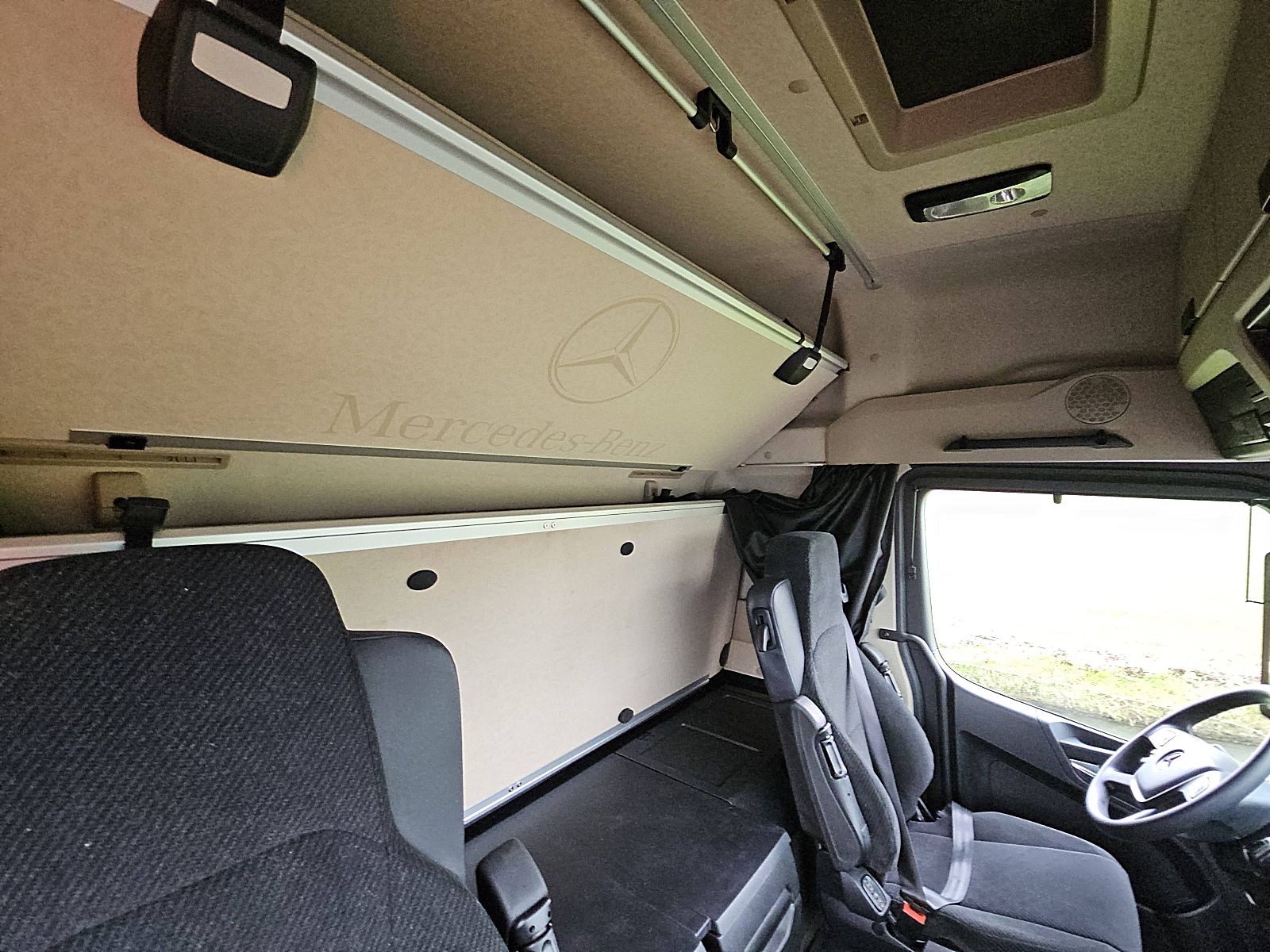

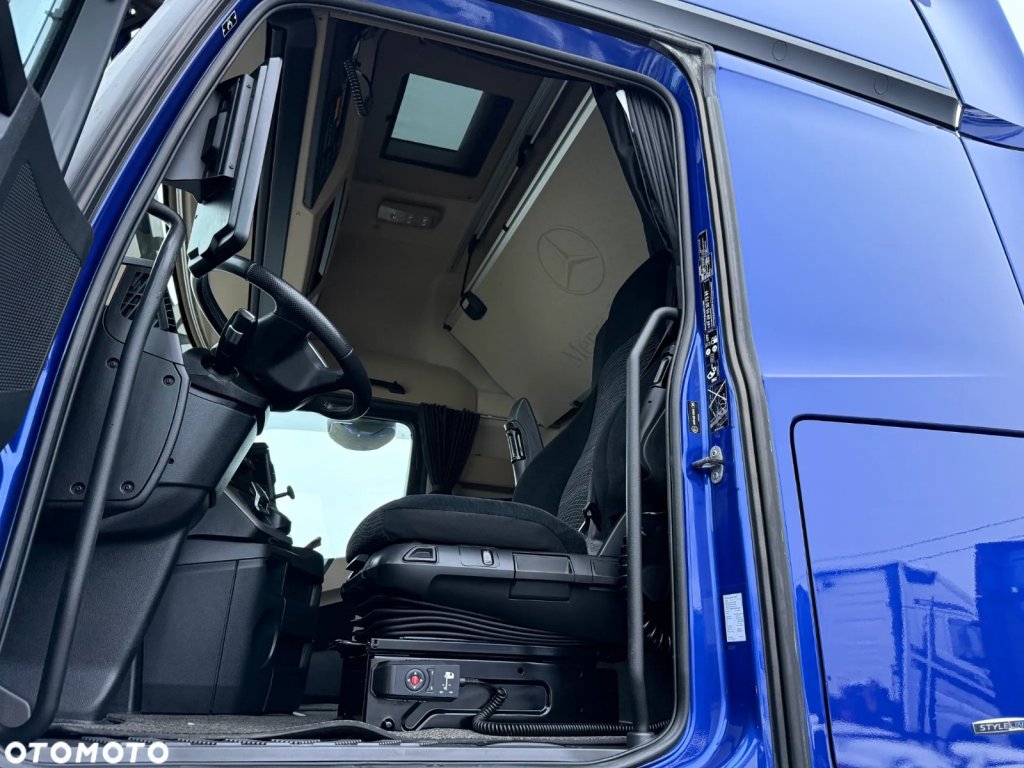

Италери в своём ките сымитировала откинутый нижний спальник, как на этой фотографии.



Но у них имитация получилась слишком тонкой - около 0,5-0,7 мм.

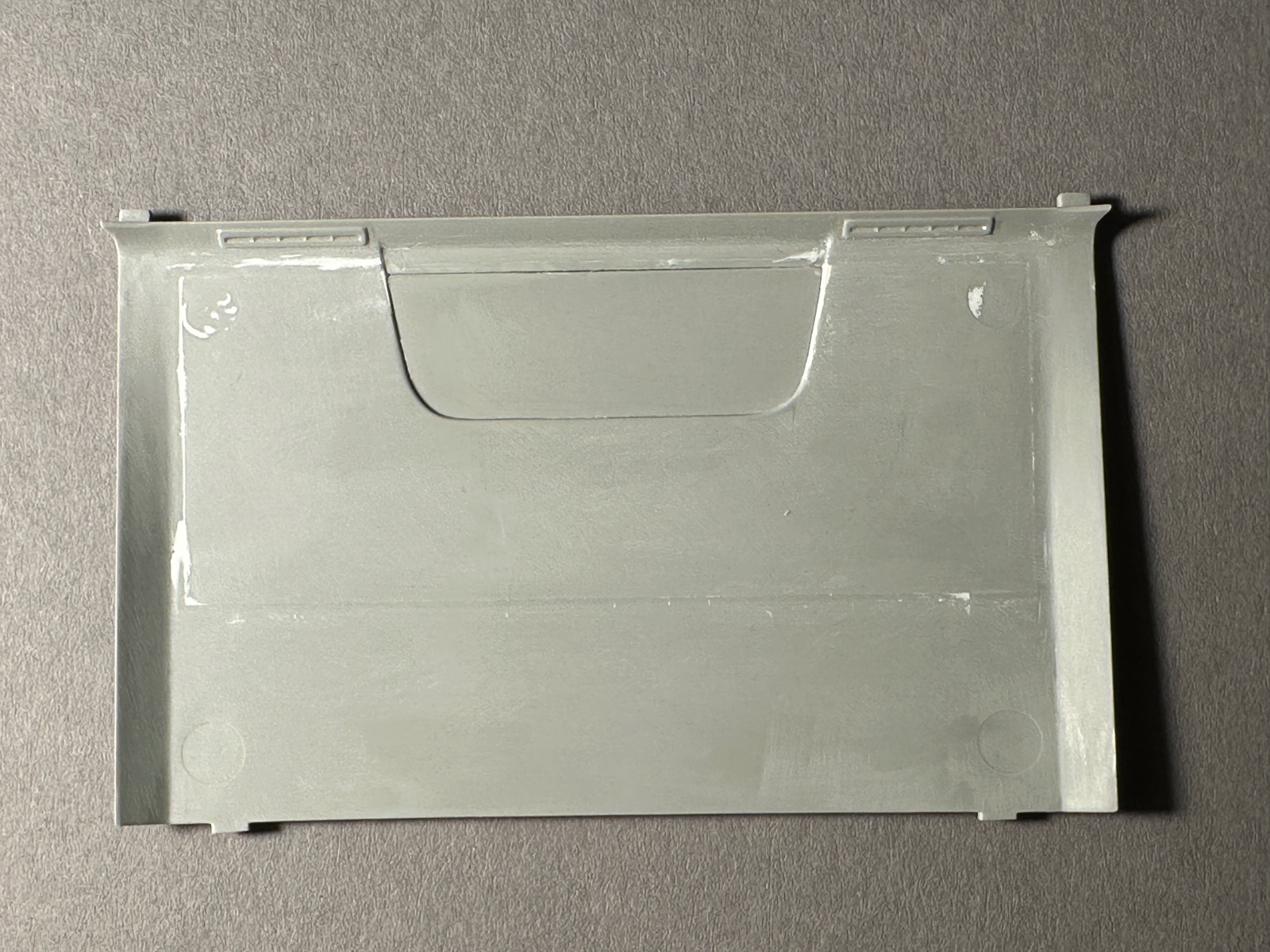

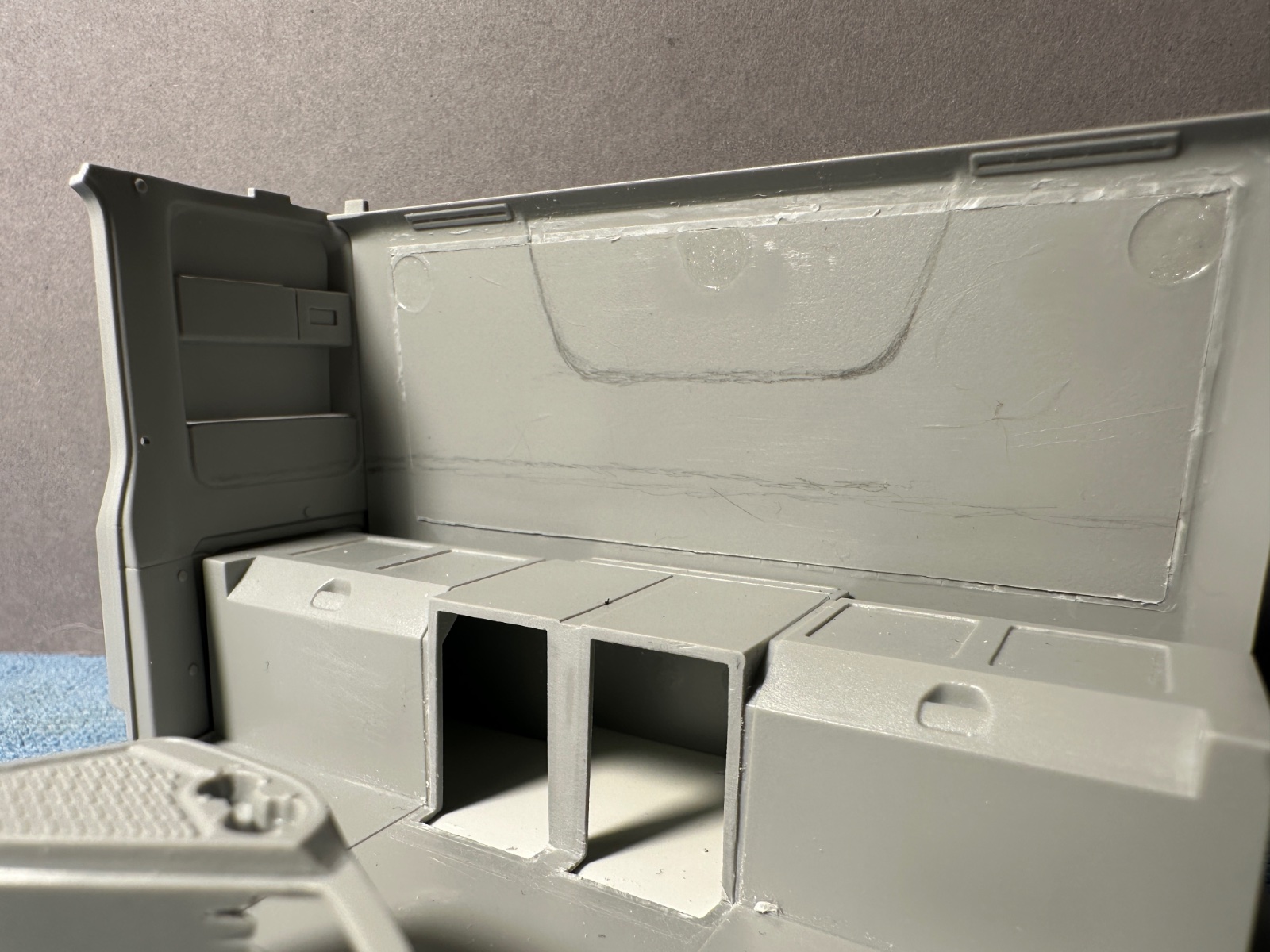

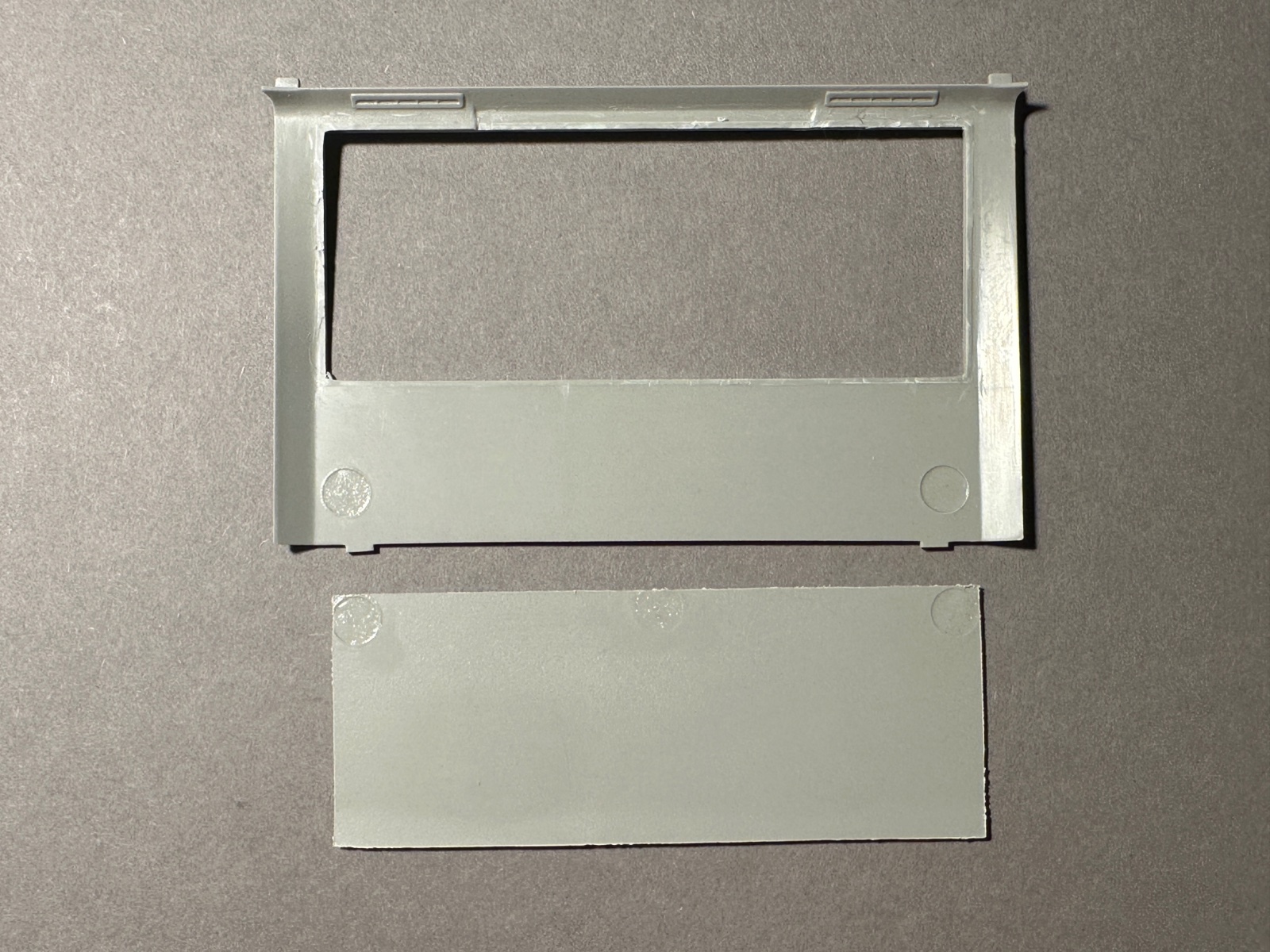

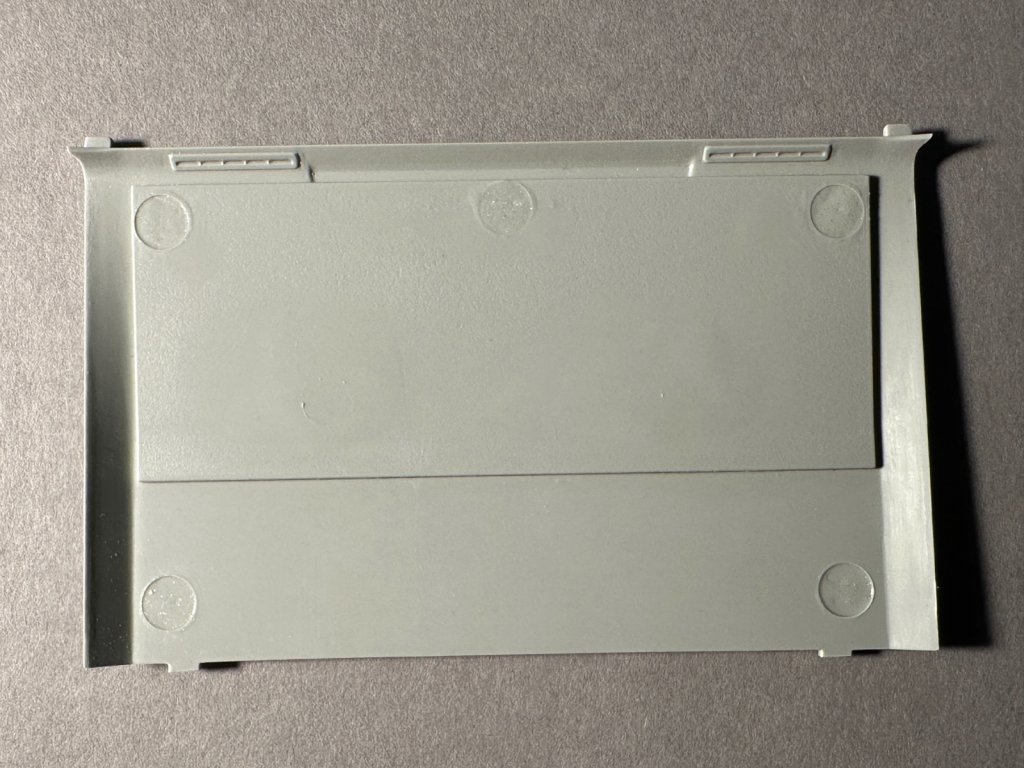

Я же решил делать вариант с опущенным спальником и матрасом. Поэтому удаляем эту имитацию.



Вклеиваем вырезанный кусок заподлицо. Дорисовываем декоративную поддавку.



Вот так она выглядит у оригинала.



Вырезаем её и вклеиваем с небольшим отступом от поверхности. Готово. Остаётся облагородить один стык вверху.



И ещё покажу работу с передней частью рамы. Она у меня глобальная и пока не закончена, но большая часть уже сделана, поэтому решил её показать.

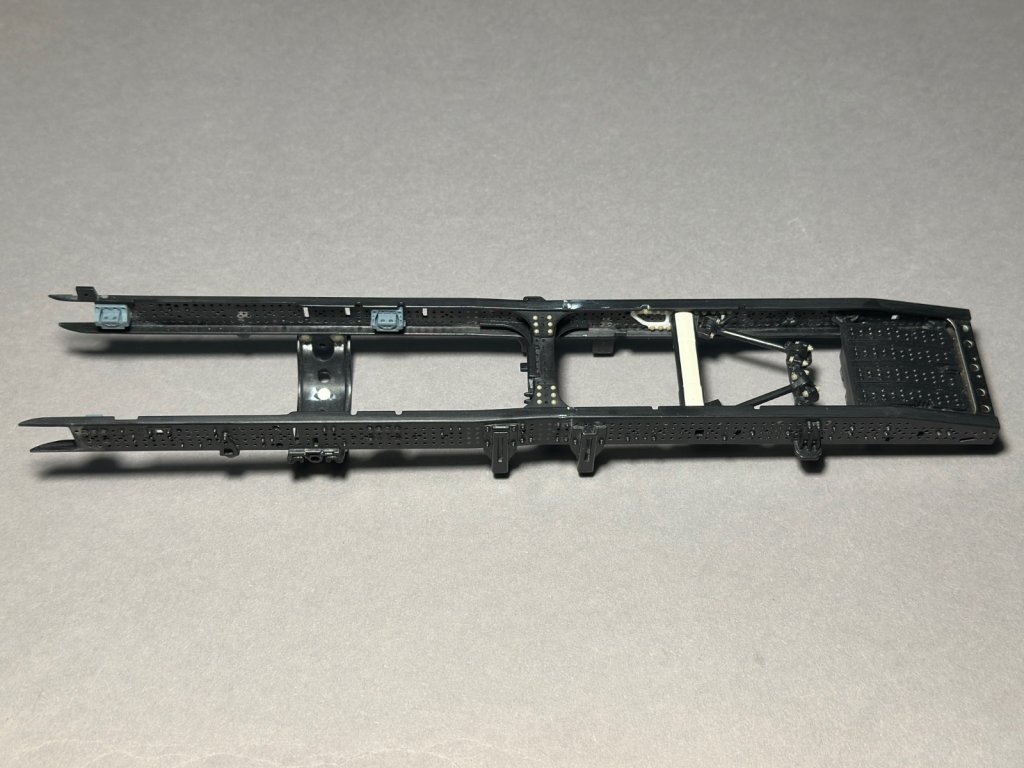

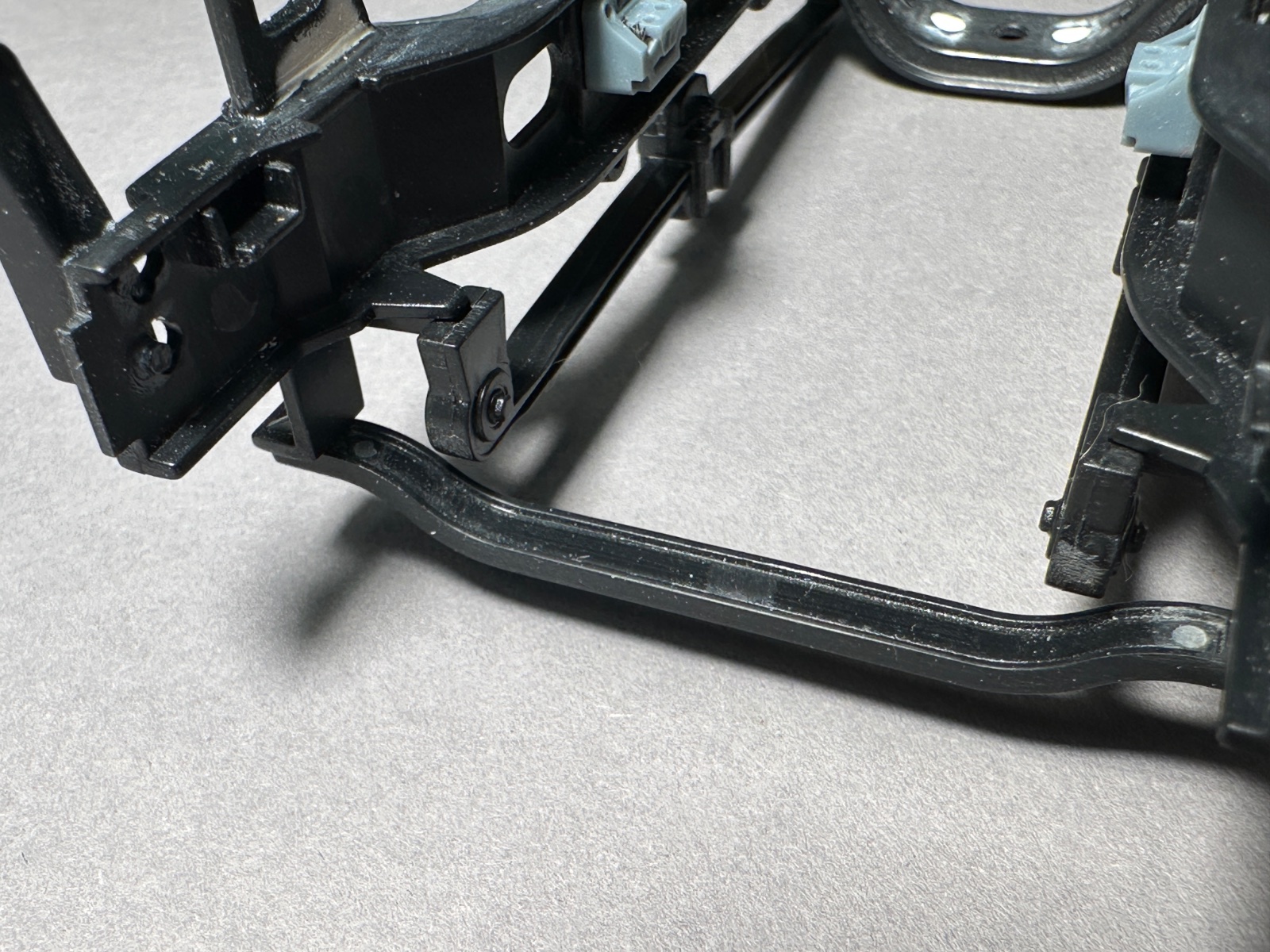

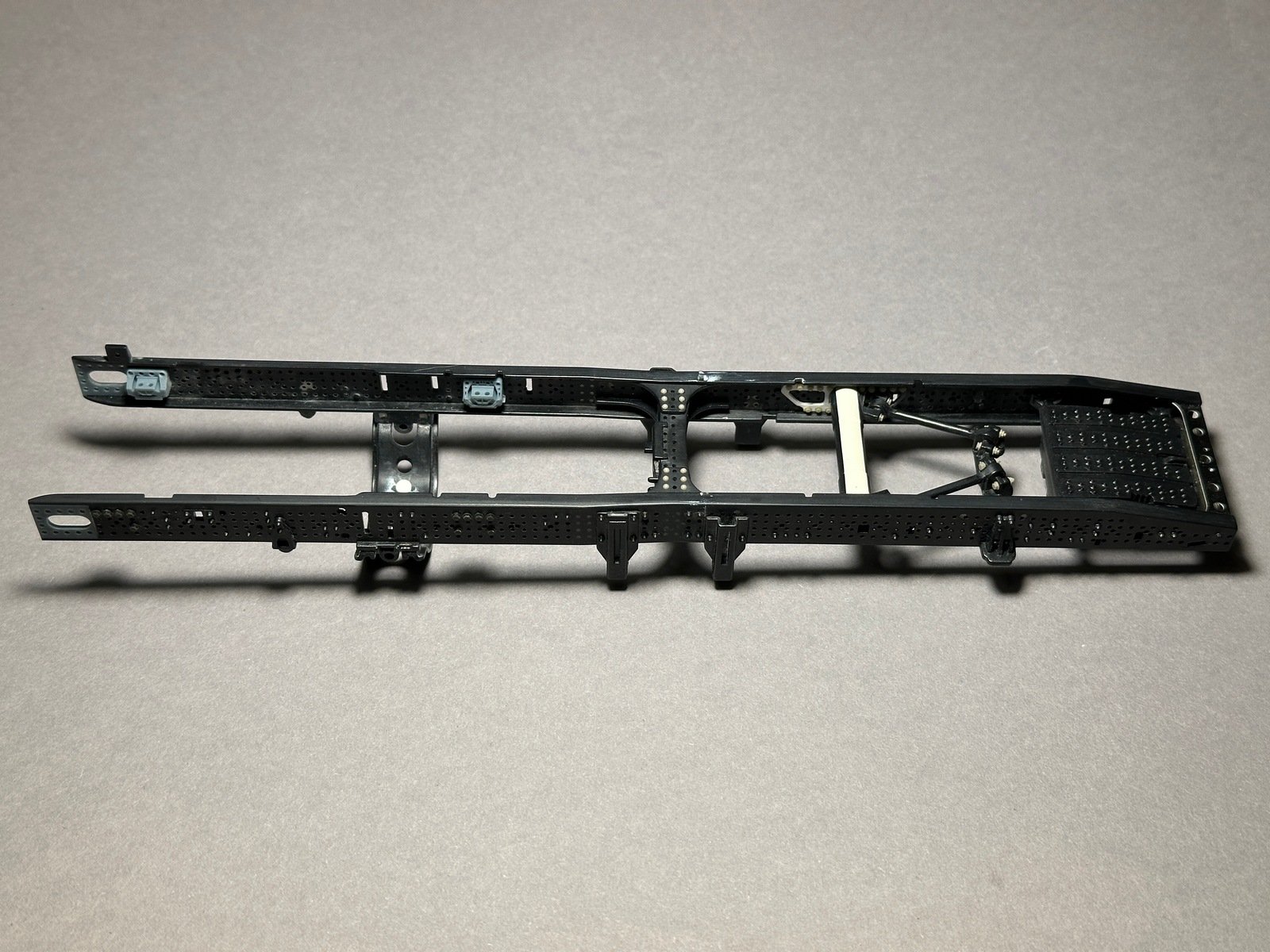

Сначала покажу, что имелось из коробки. Нижняя поперечина под линейку, передние концы рессор крепятся к раме прямо за лист , а на раме крепление рессор сделано в виде консольно приделанных к нижней полке лонжерона брусочков.

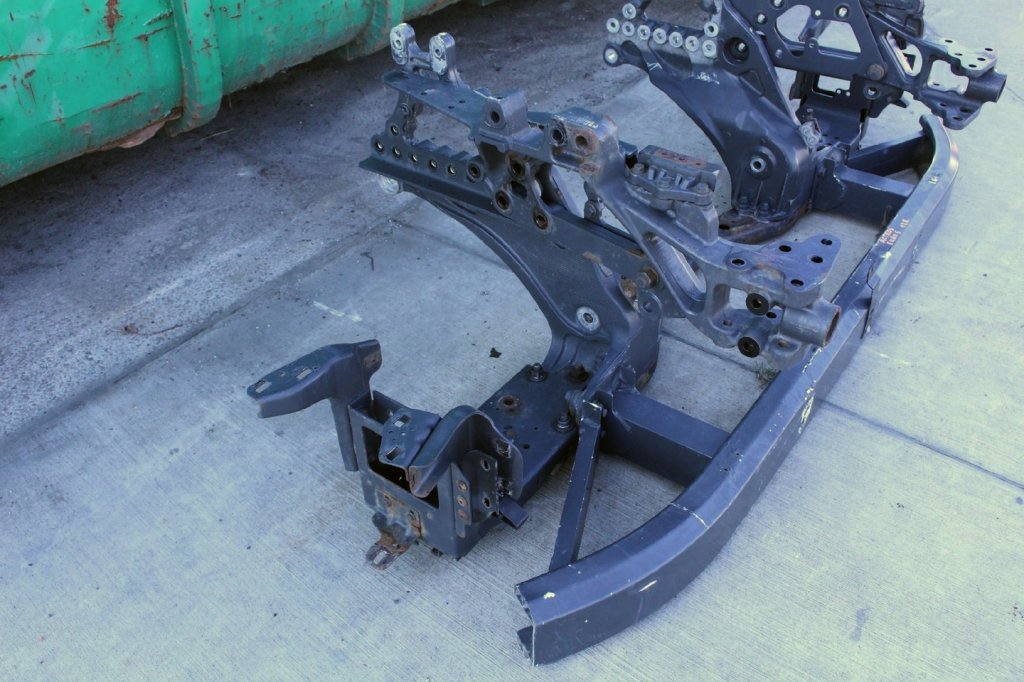

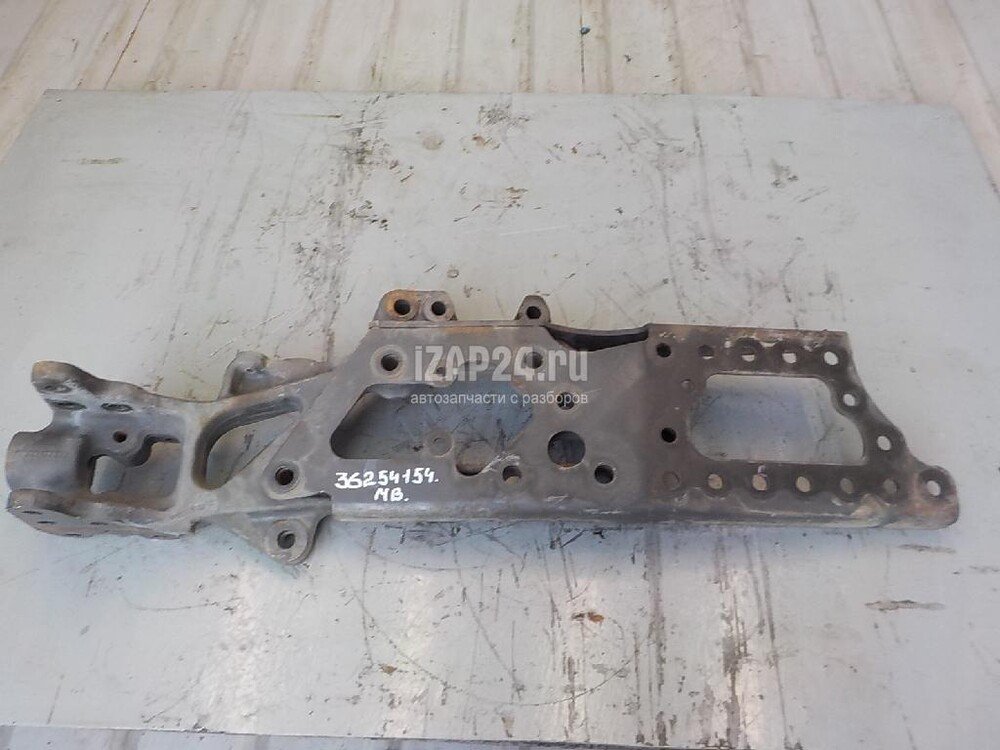

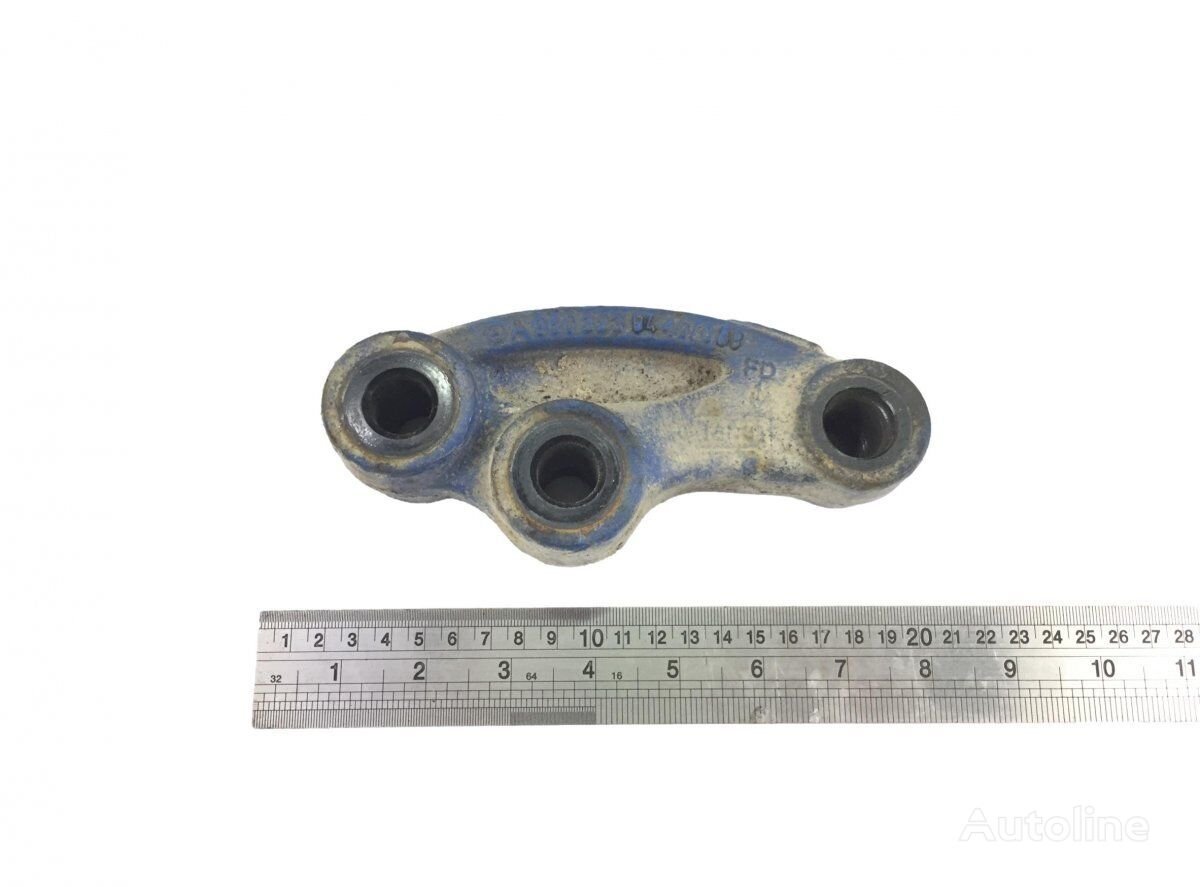

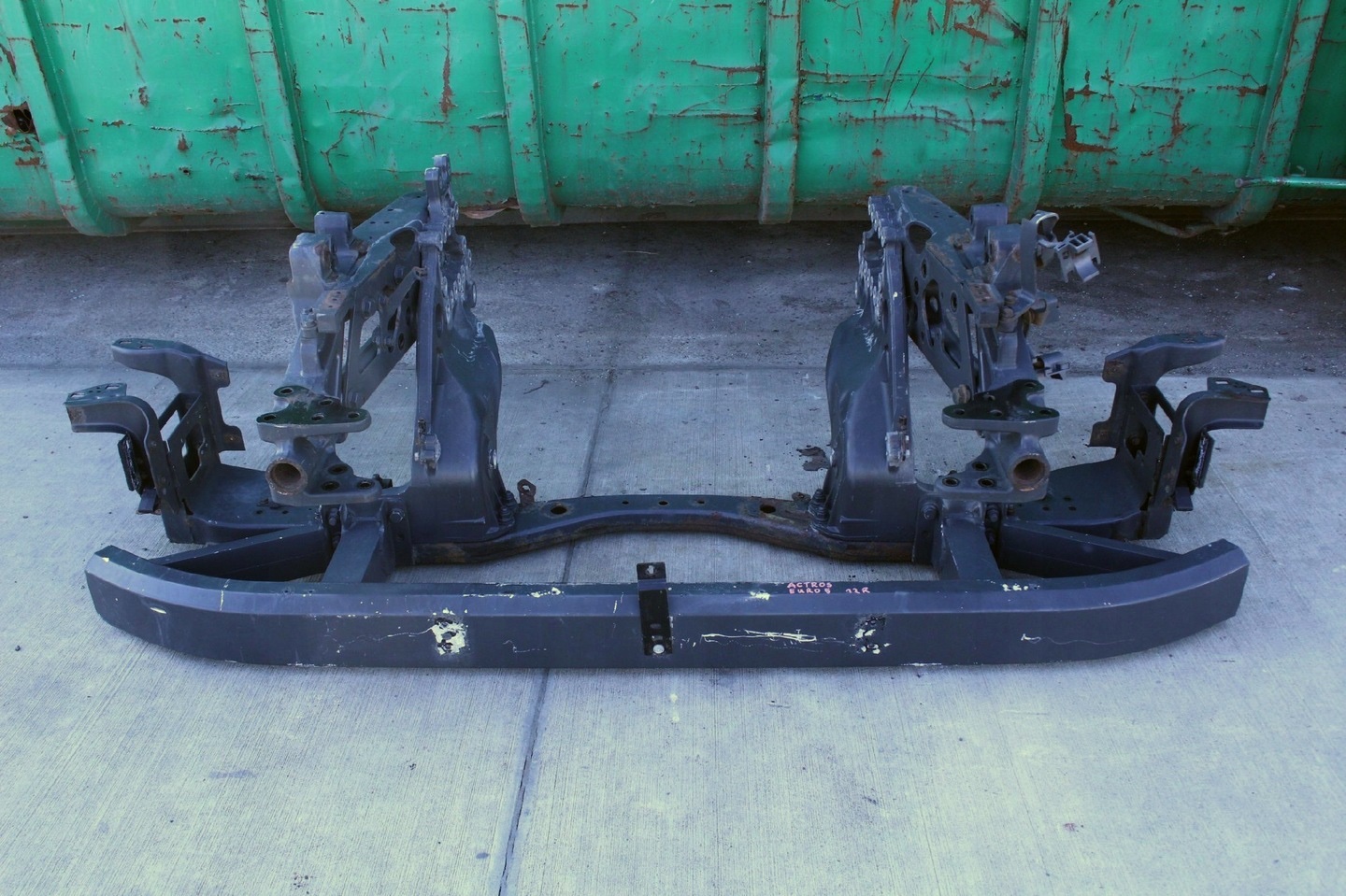

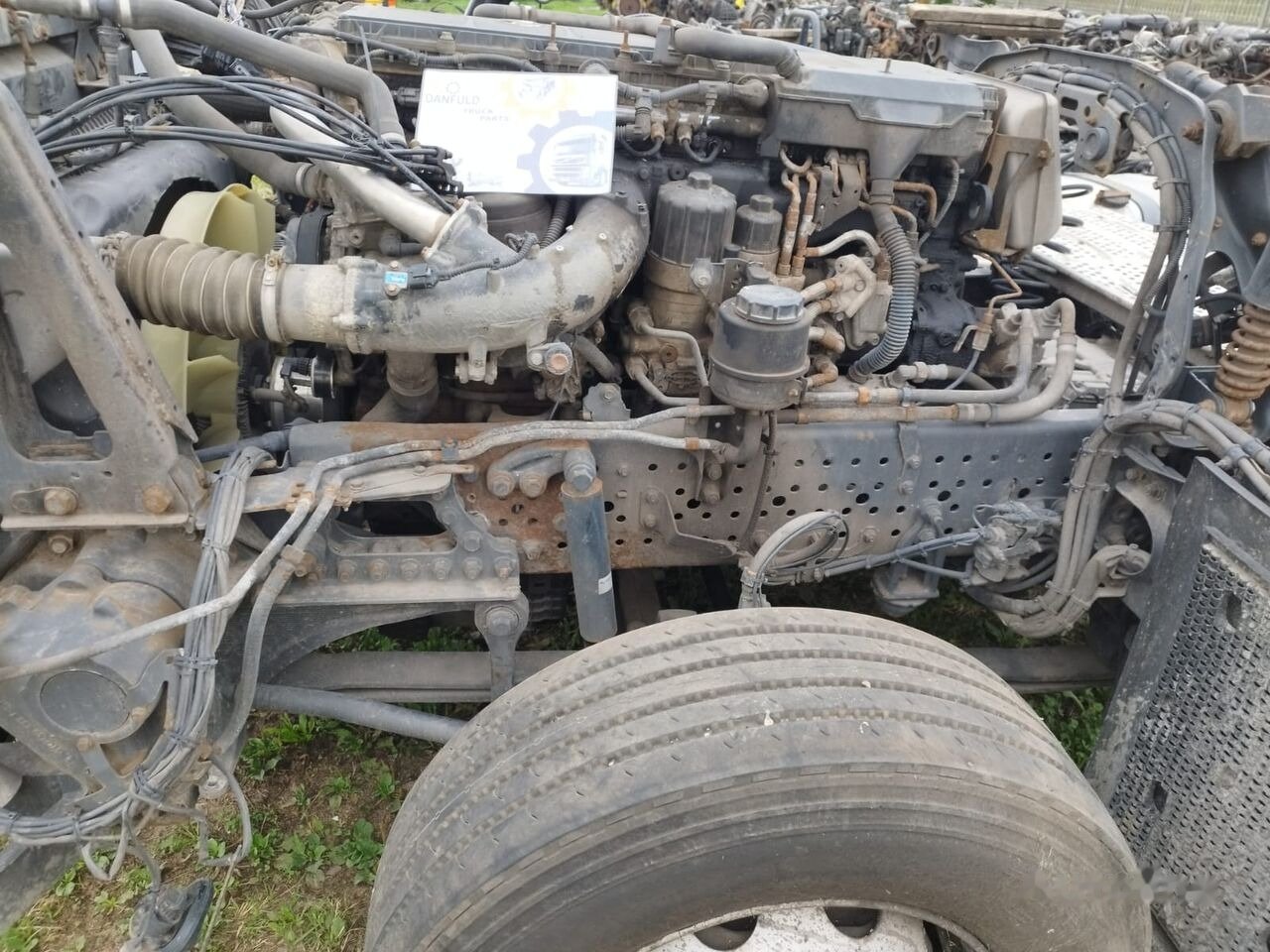

Это просто позорище. На оригинале поперечина имеет выгнутую форму, а рессоры крепятся к литым кронштейнам сложной формы, которые прикручиваются болтами к лонжеронам рамы.

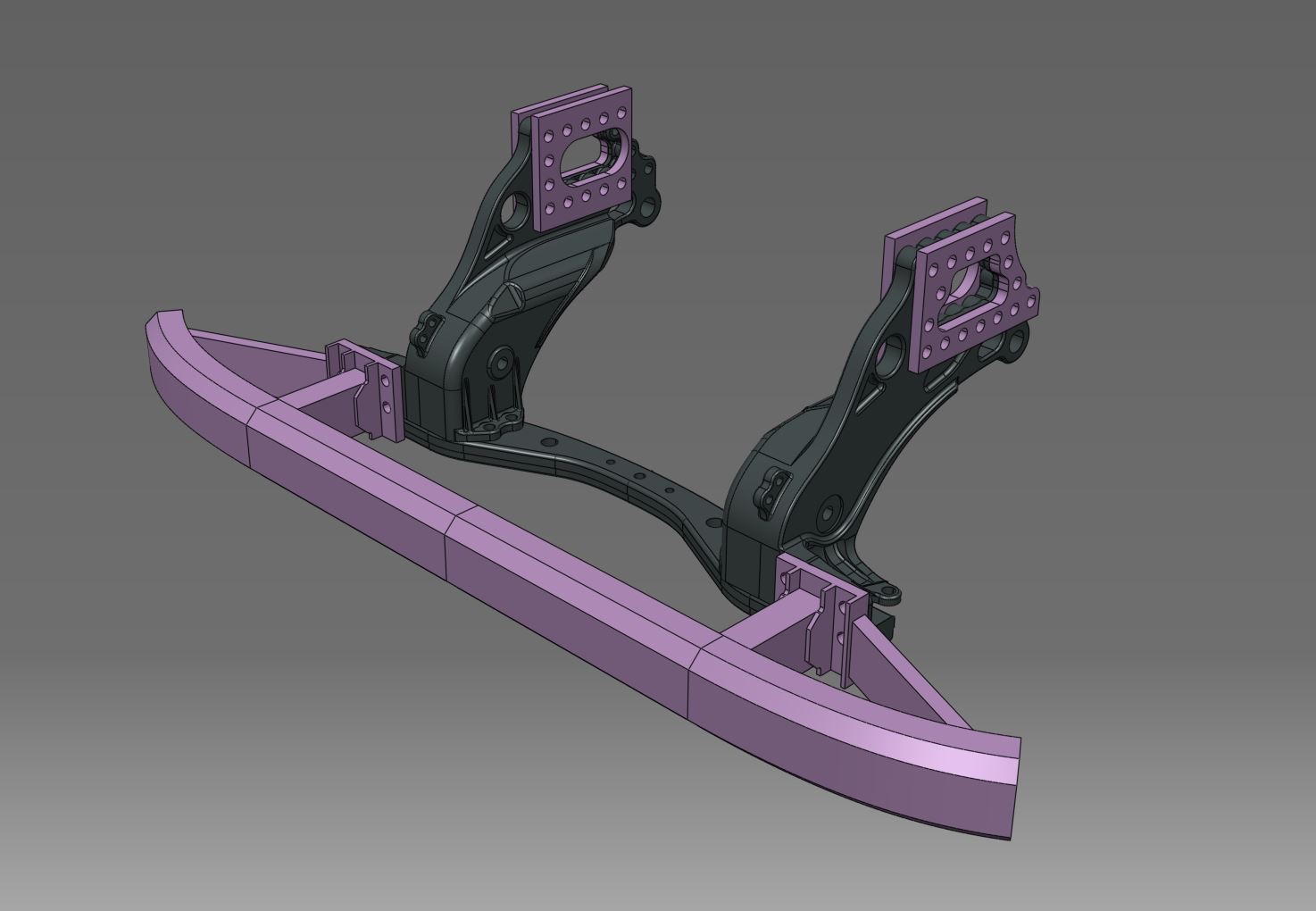

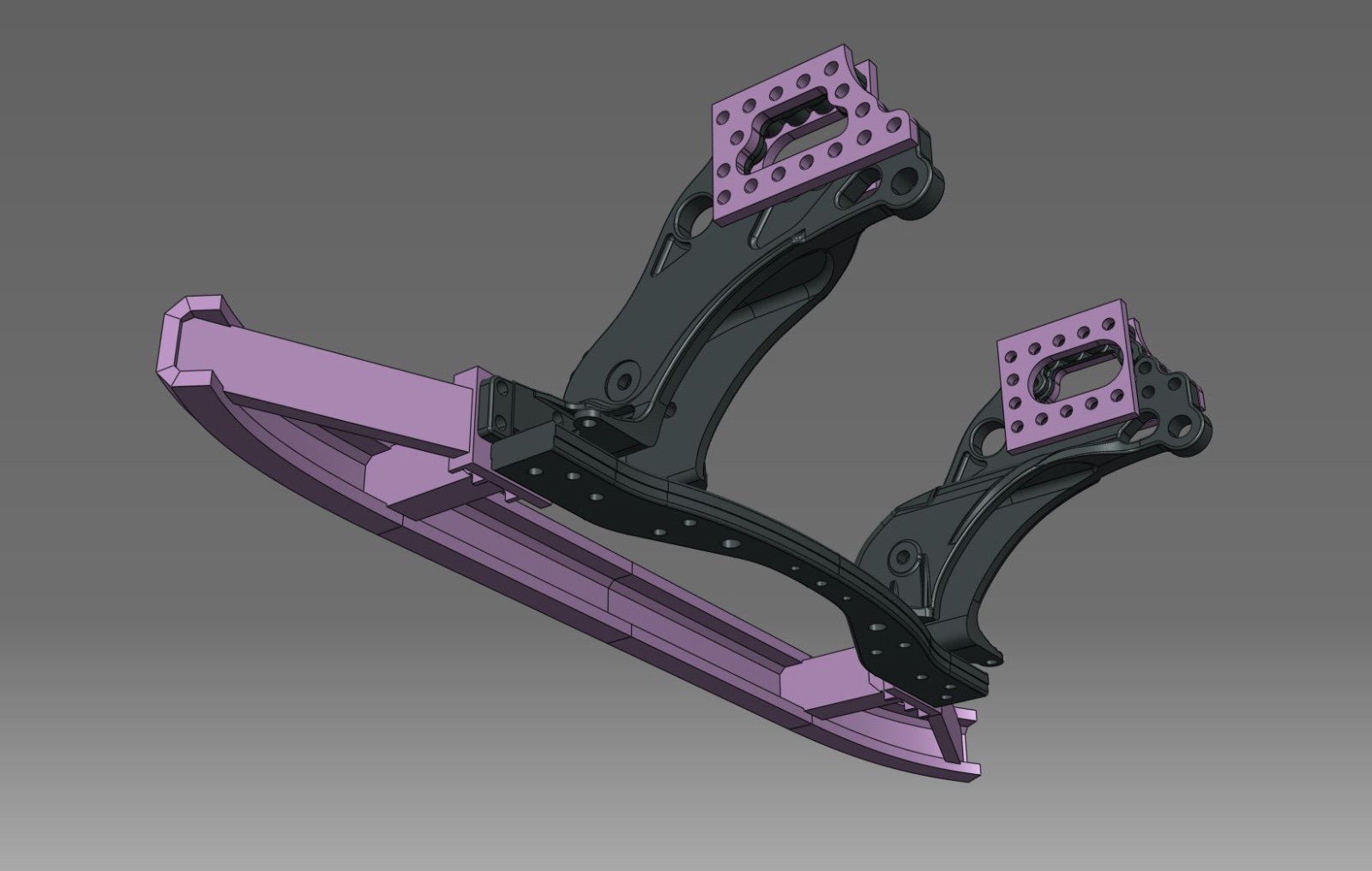

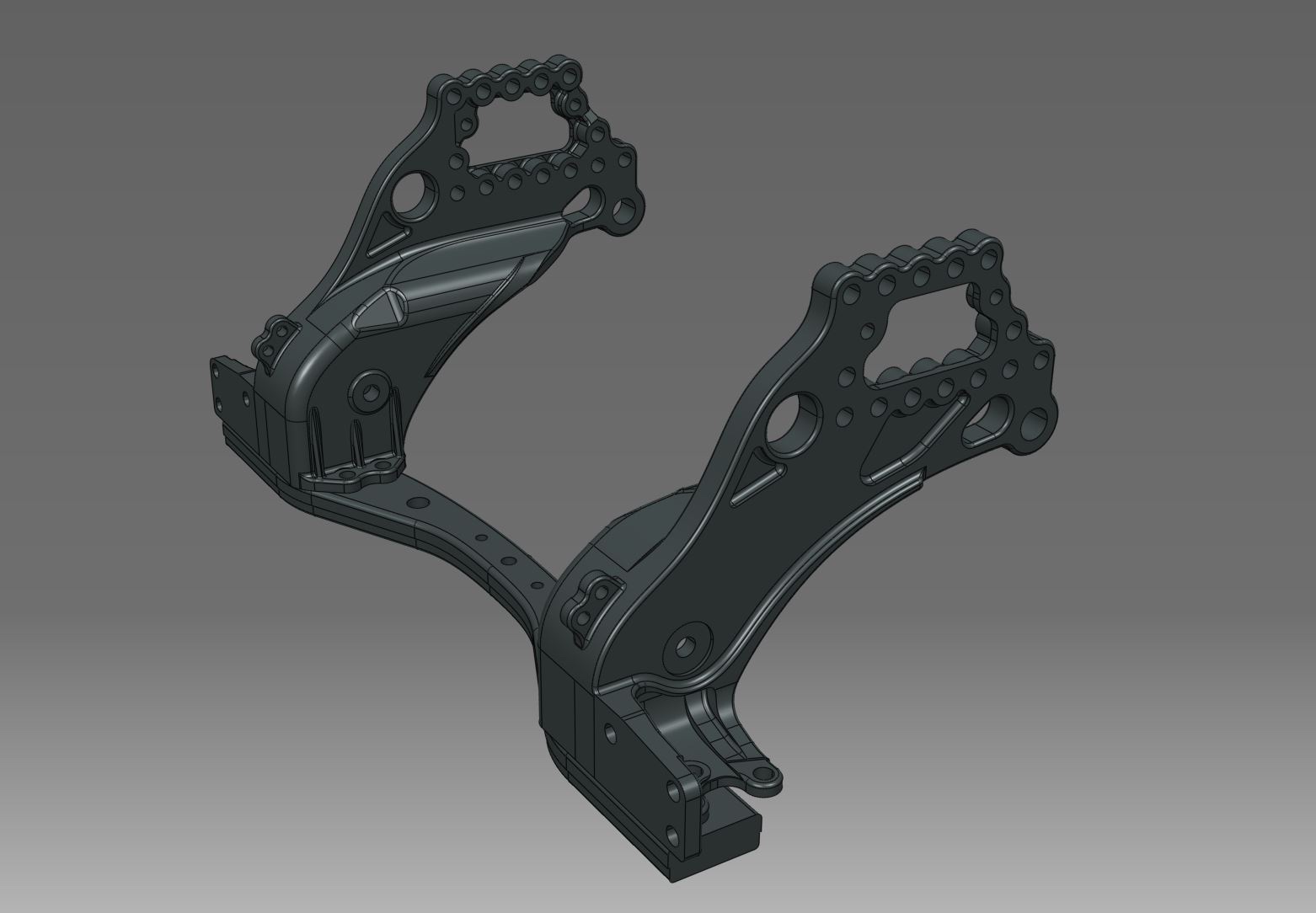

На картинках ниже сборка, которая крепится к раме.

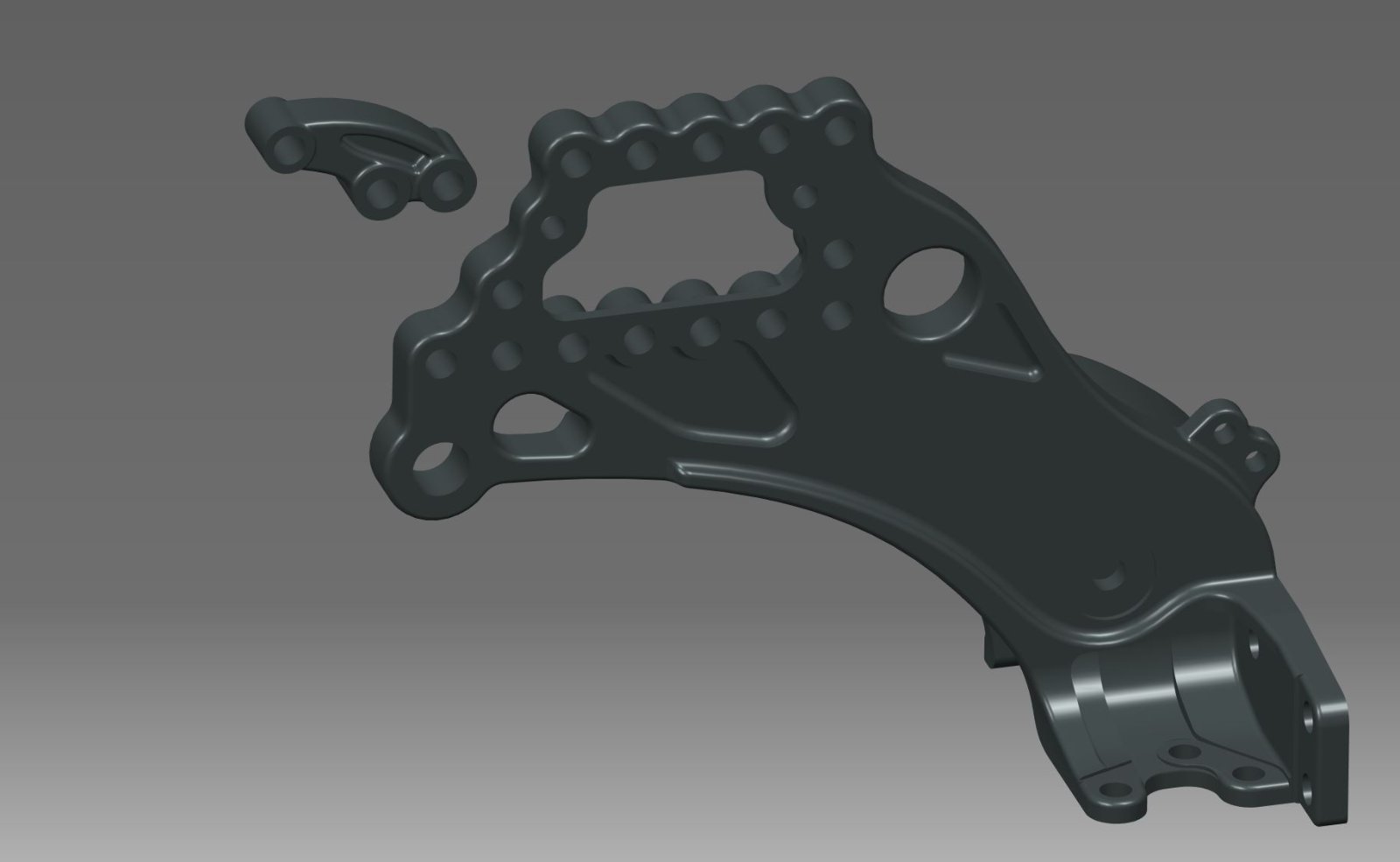

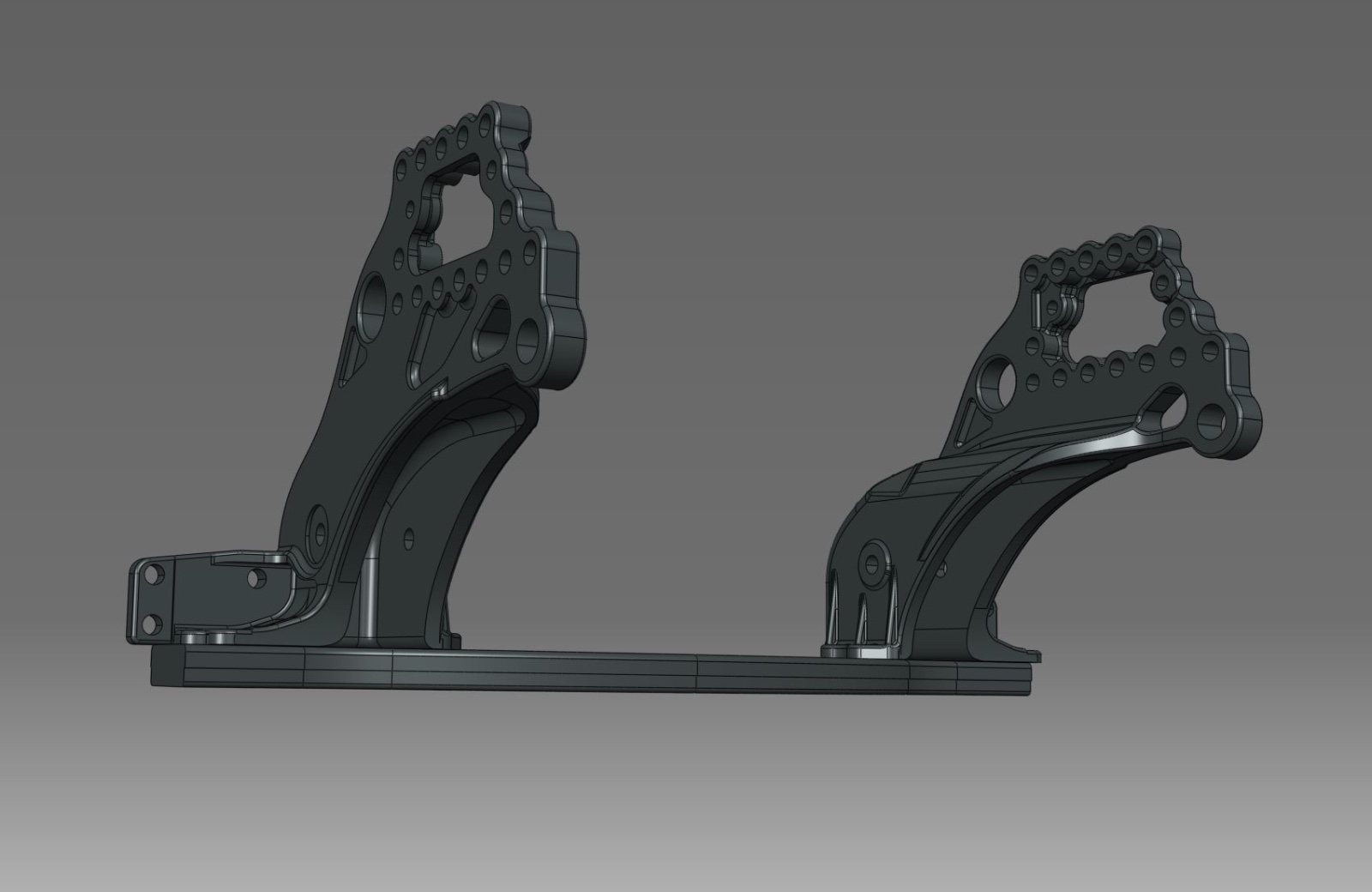

Снова долгие поиски фотографий, чертежей, размеров и моделирование в 3D.

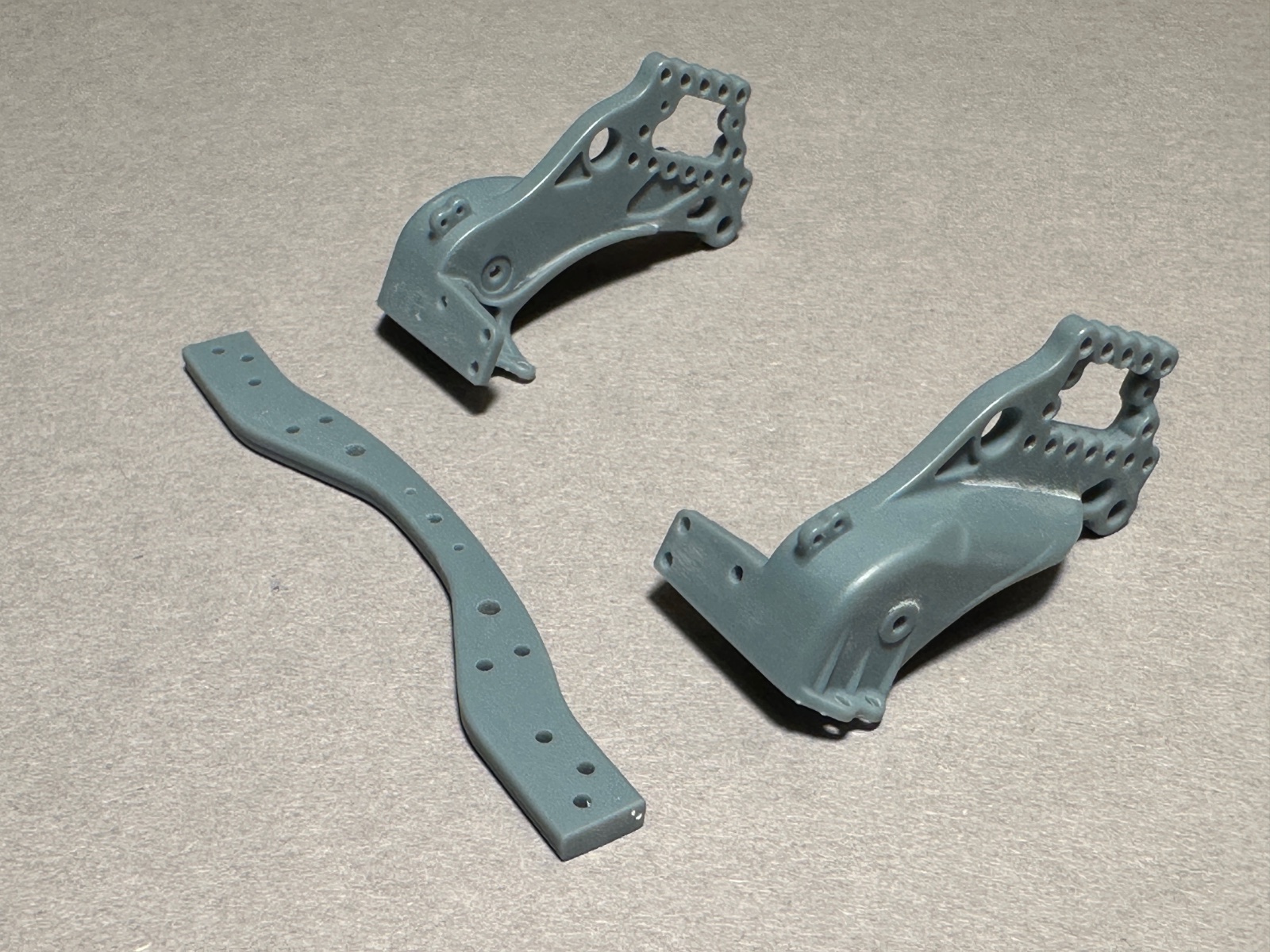

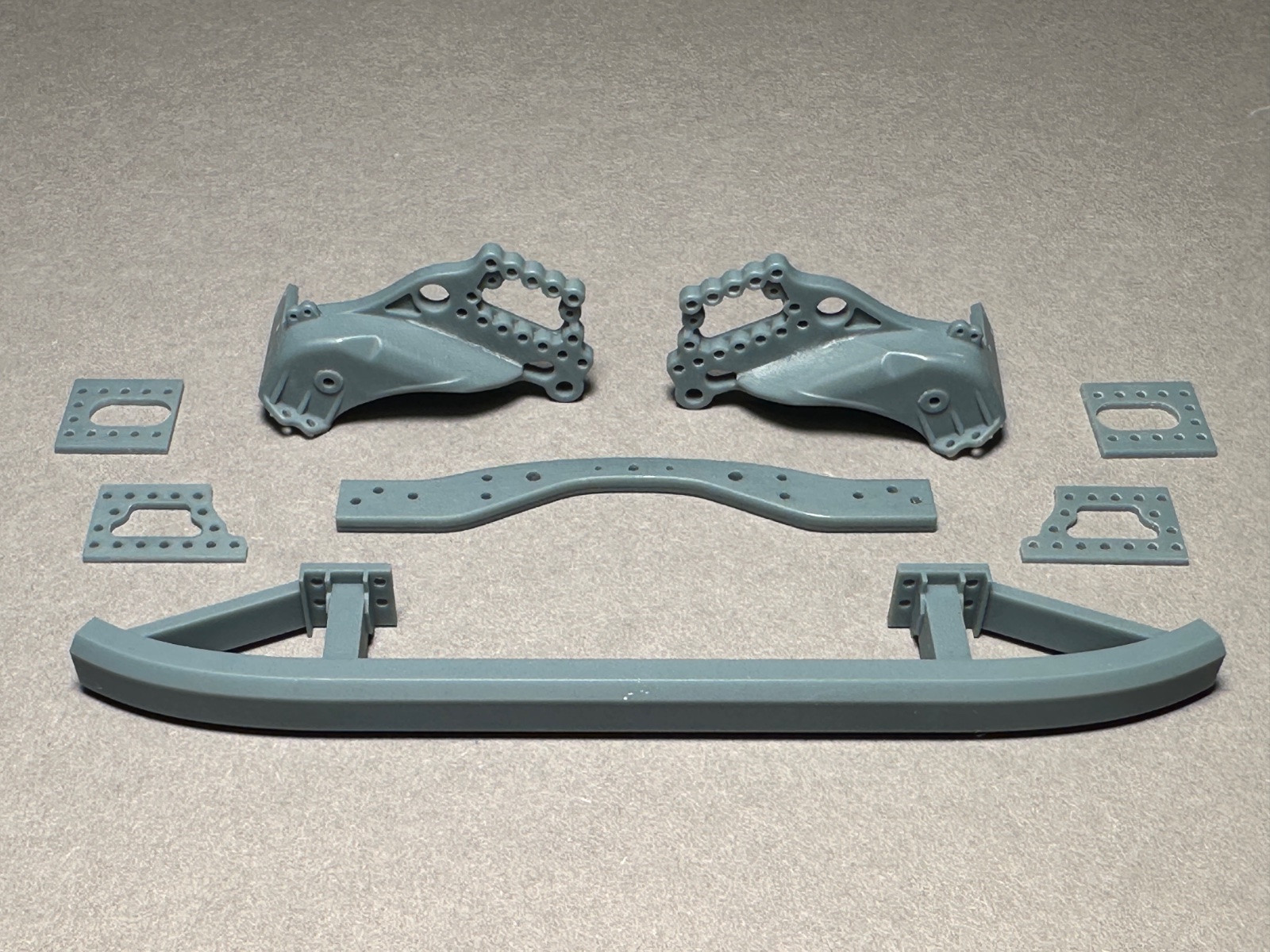

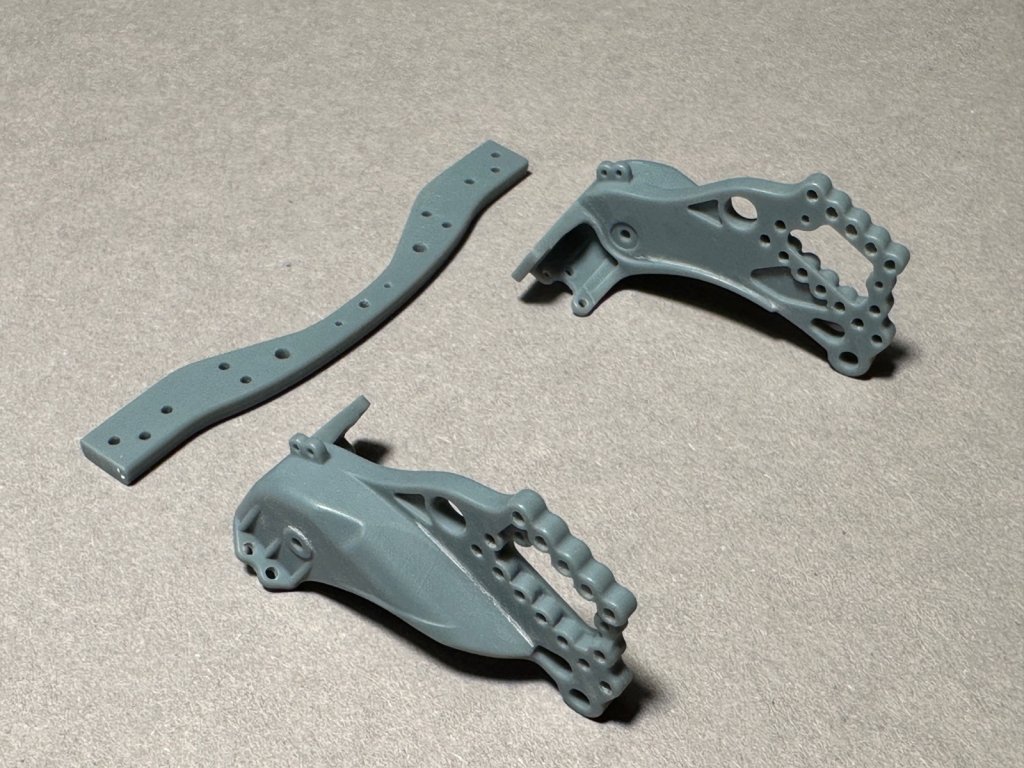

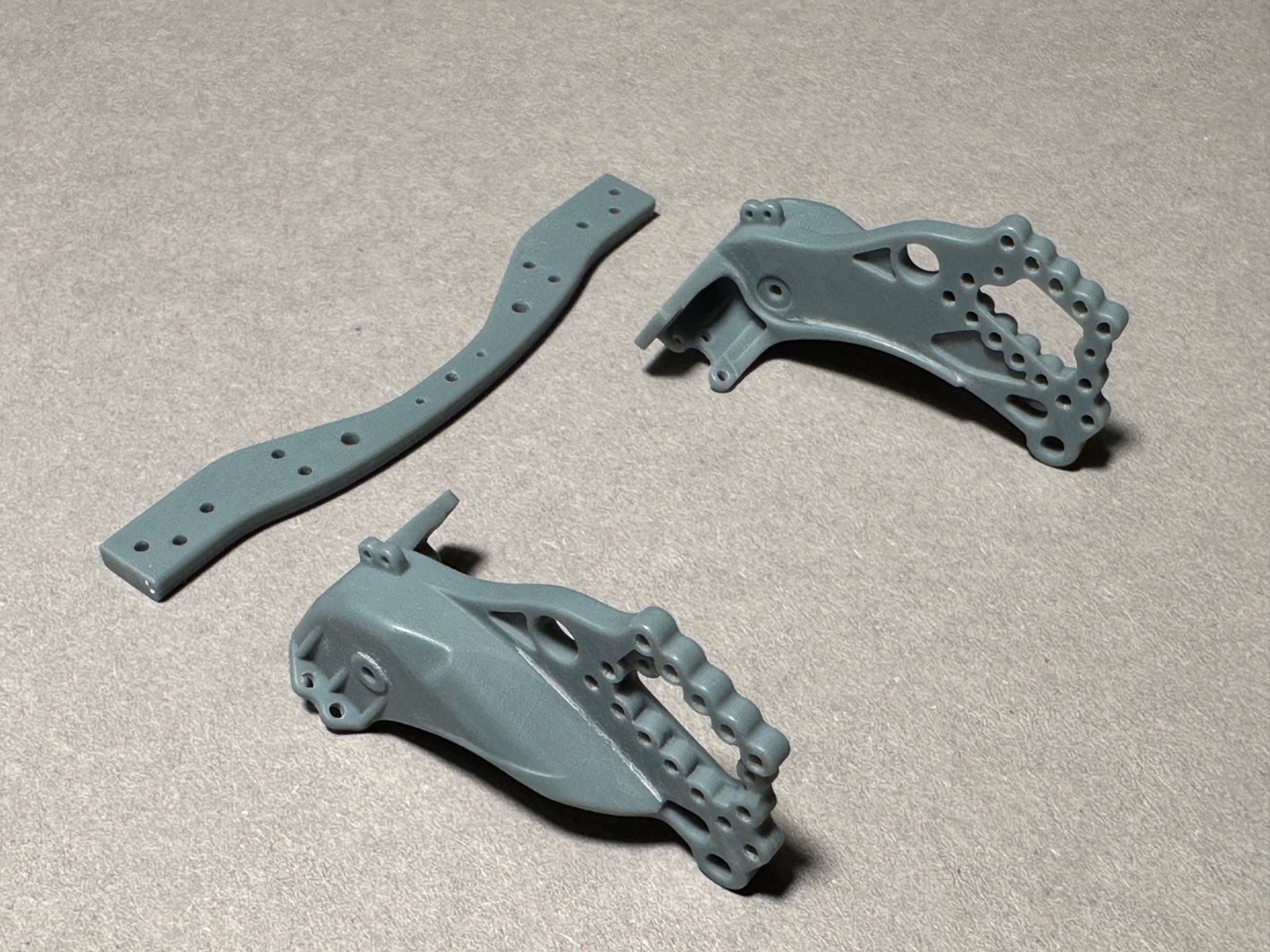

Печать на принтере.

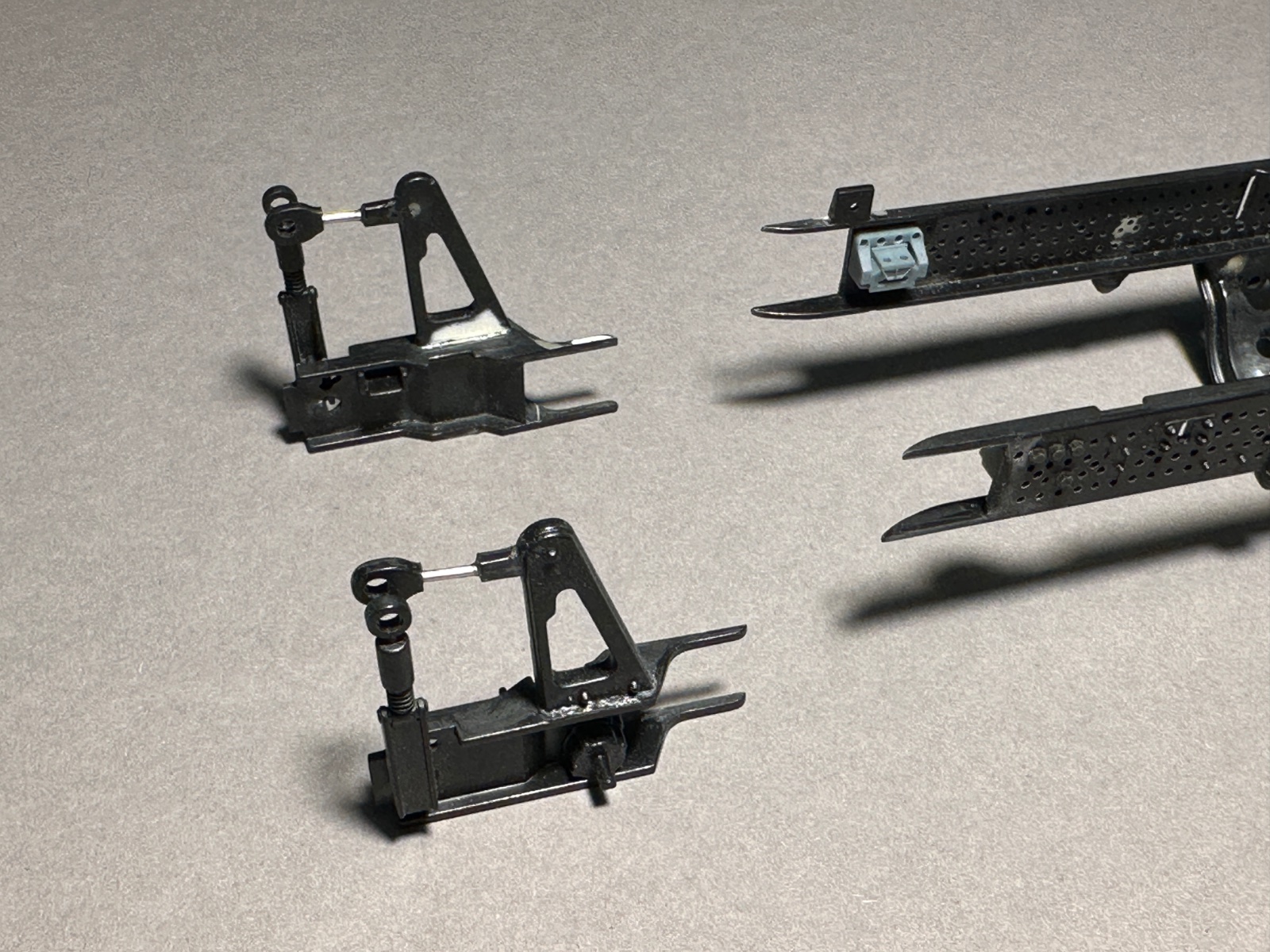

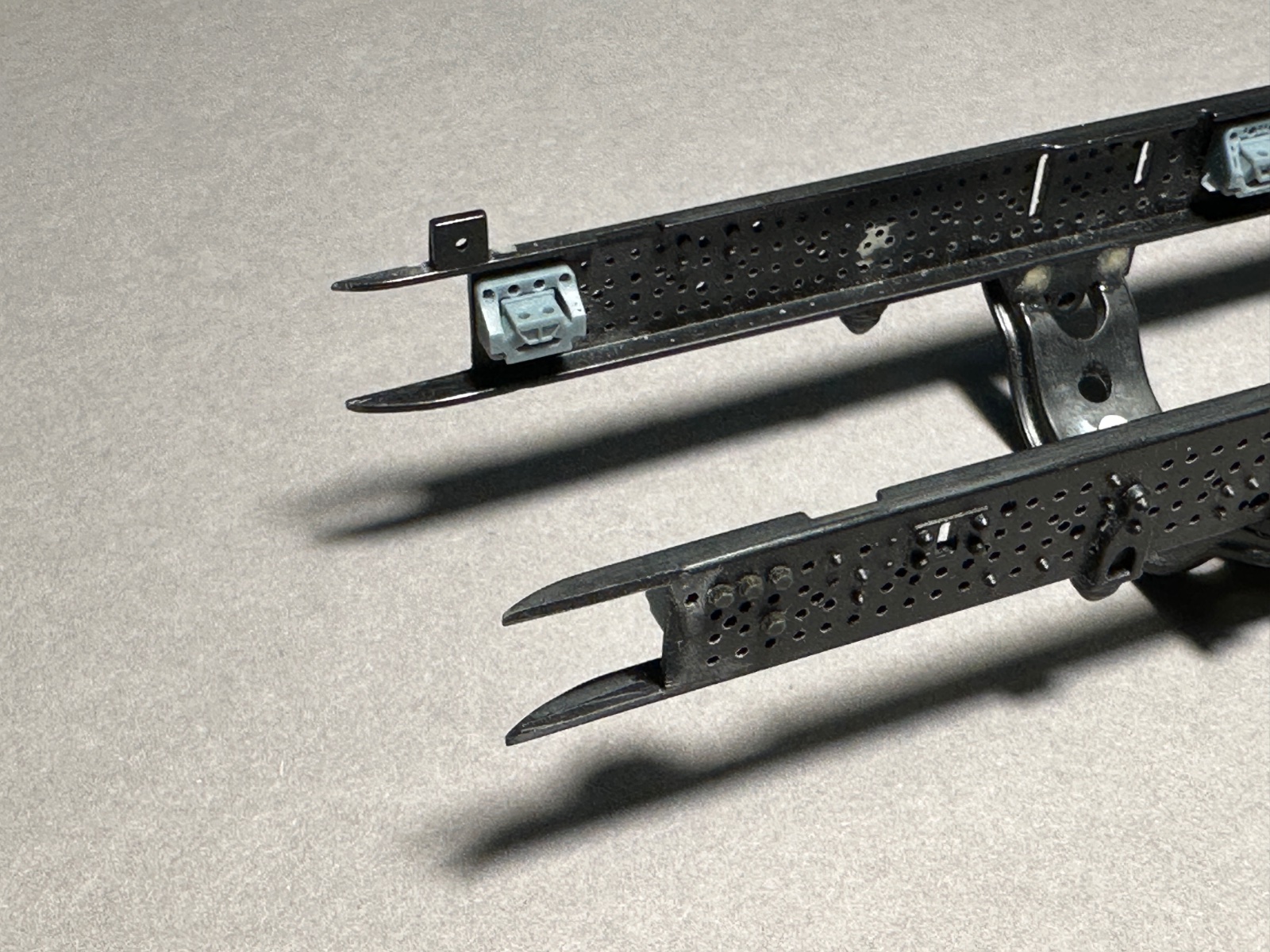

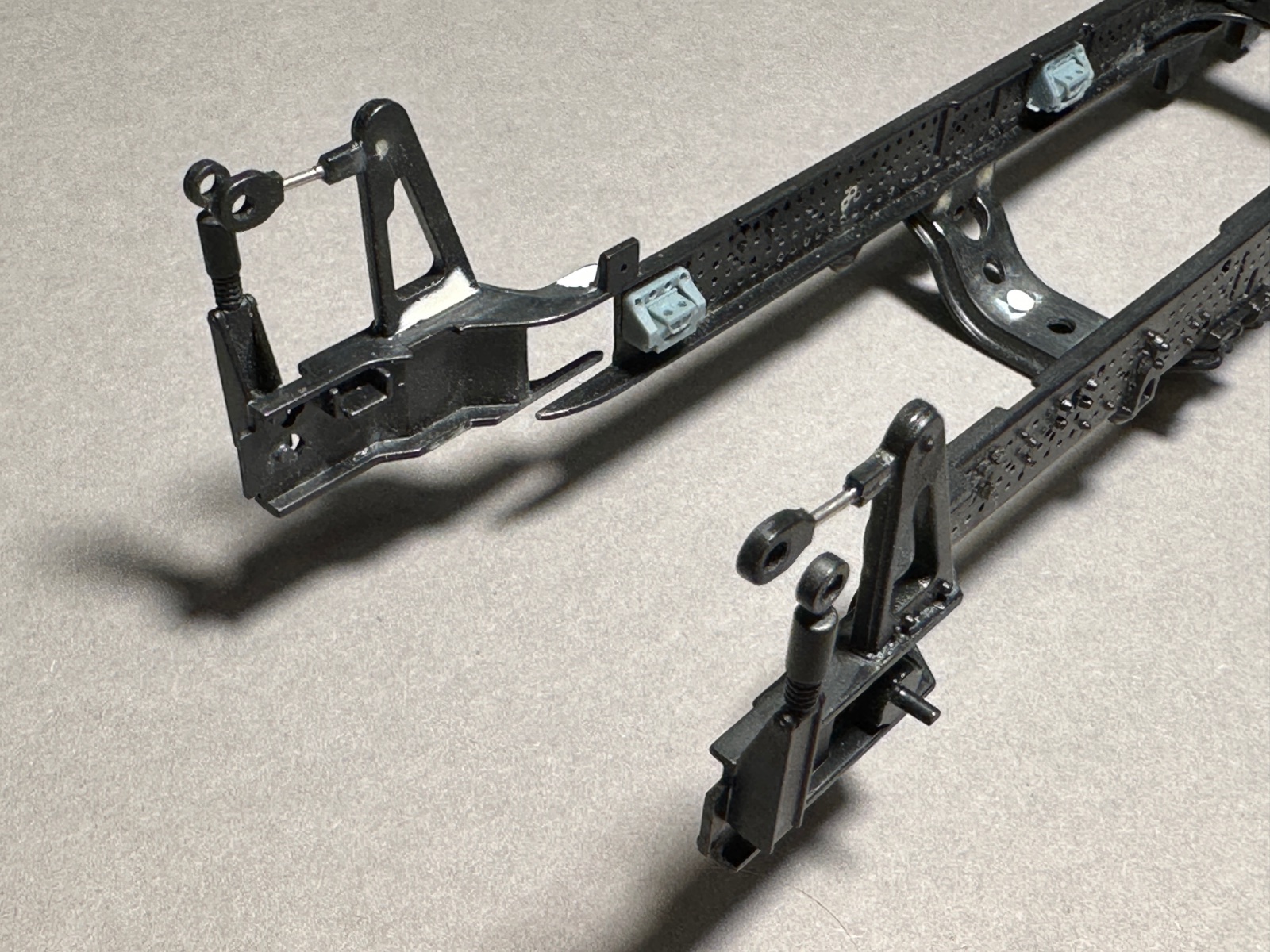

Раму, соответственно, пришлось искромсать и подготовить к внедрению новых деталей.

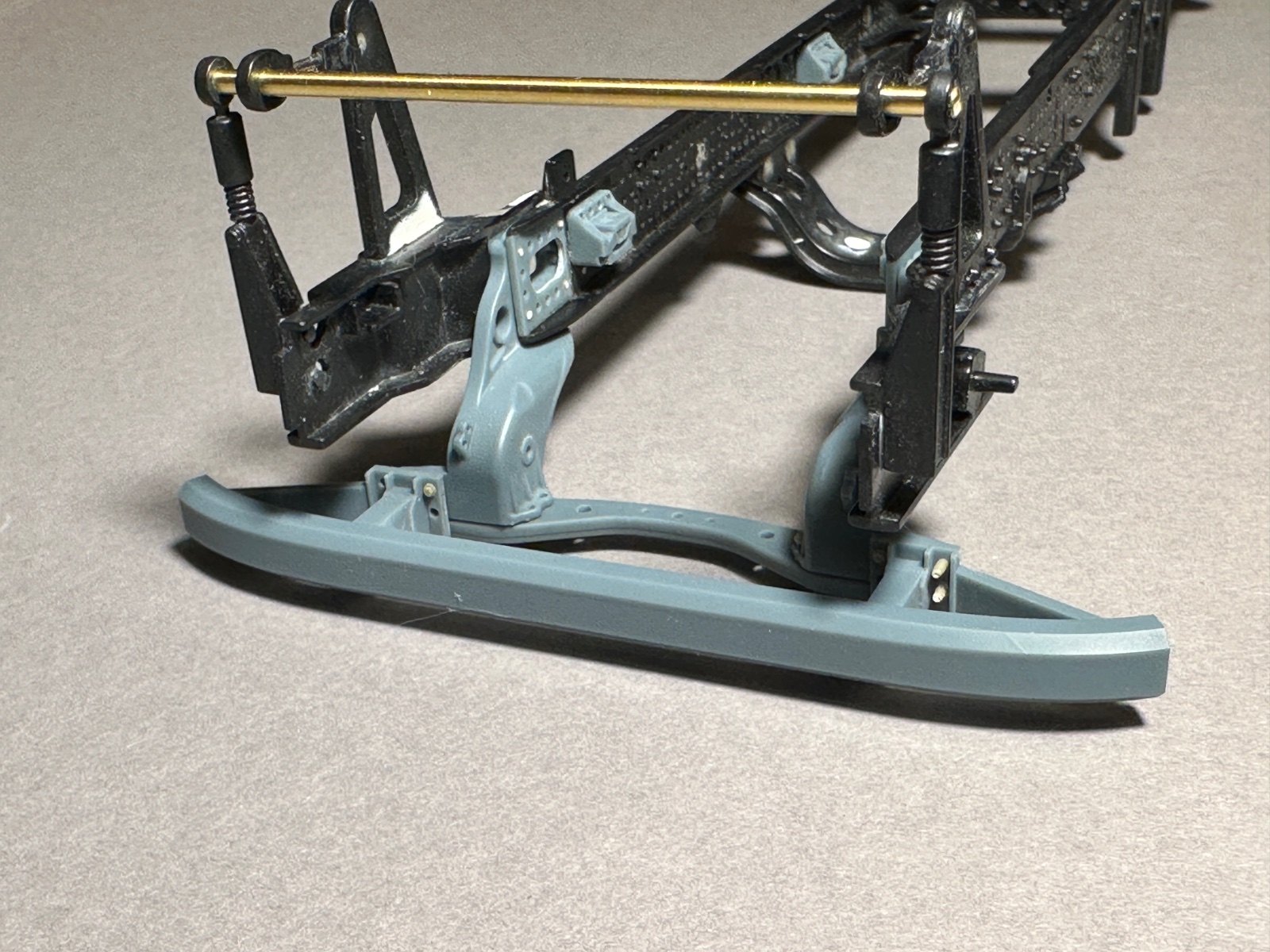

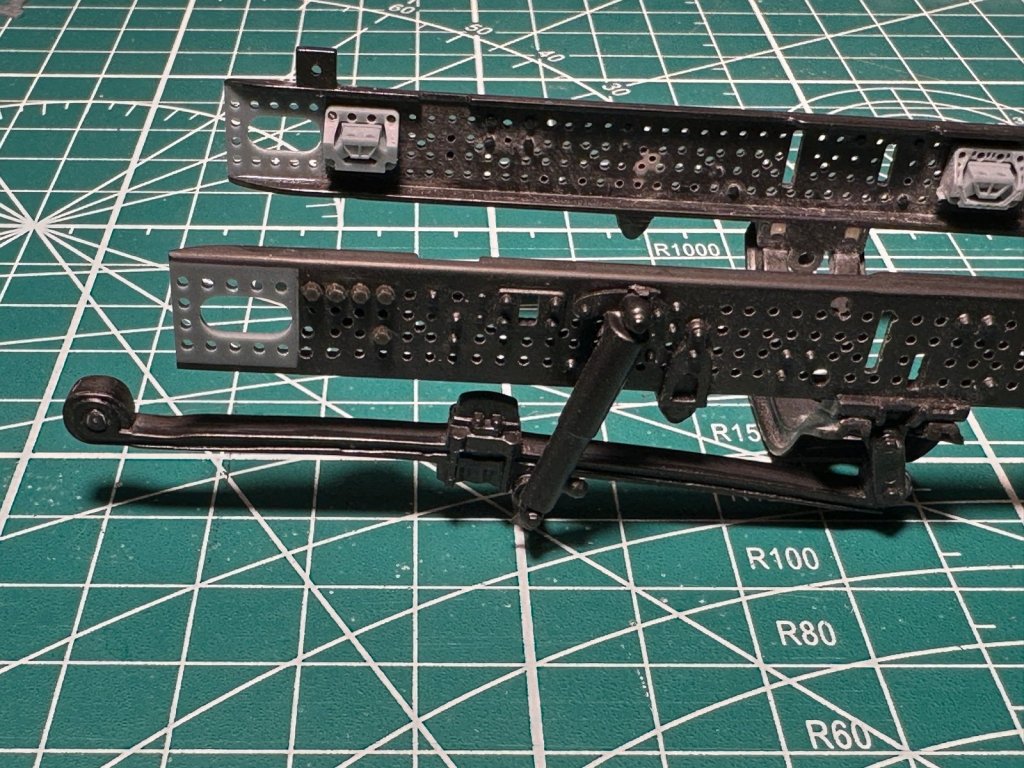

Примерка.











Но это меня не совсем устроило, и я решил пойти немного дальше. Не очень хотелось идти на этот шаг, чтобы не потерять пространственное положение креплений бампера и кабины, но красота требует жертв.

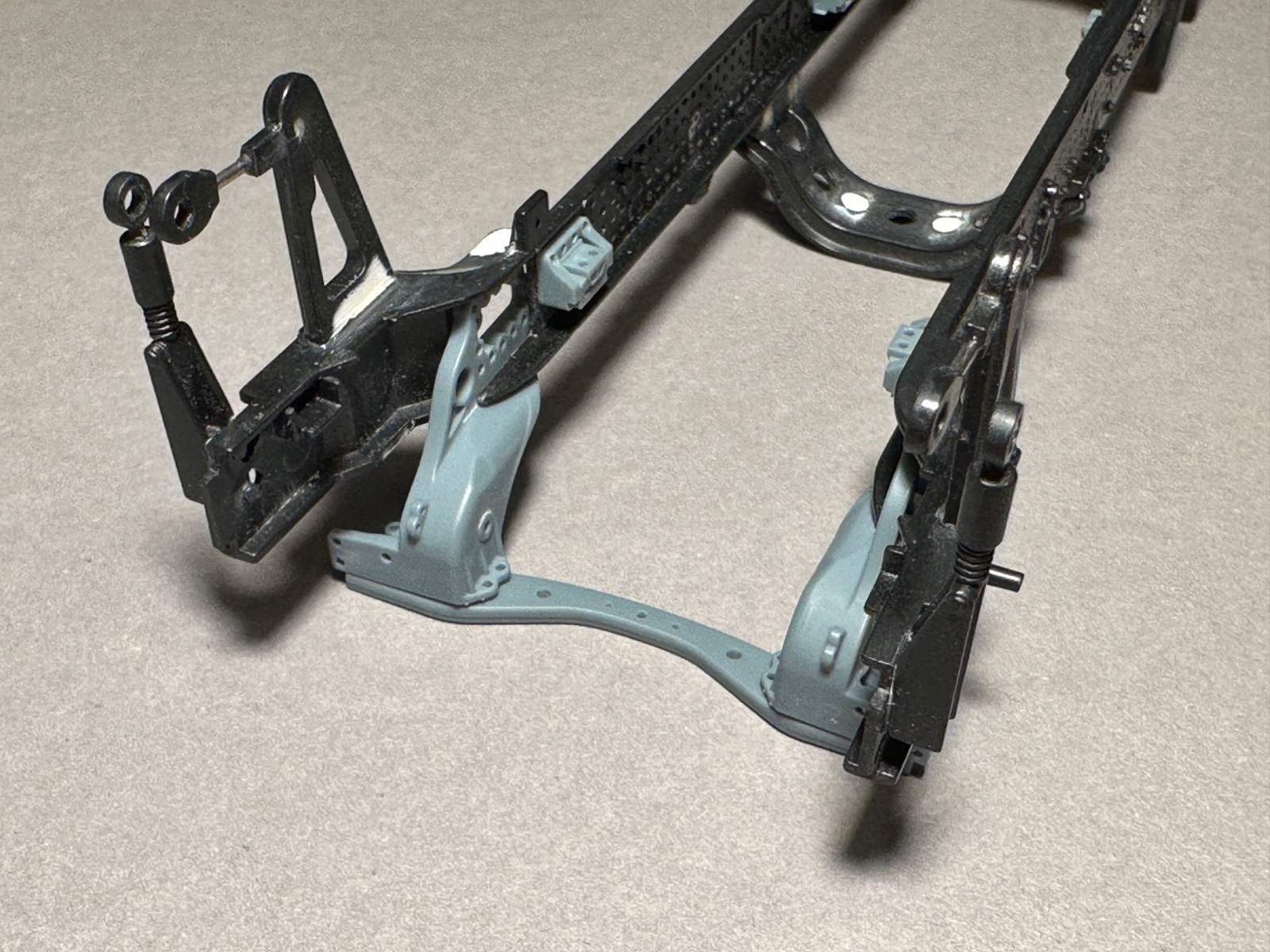

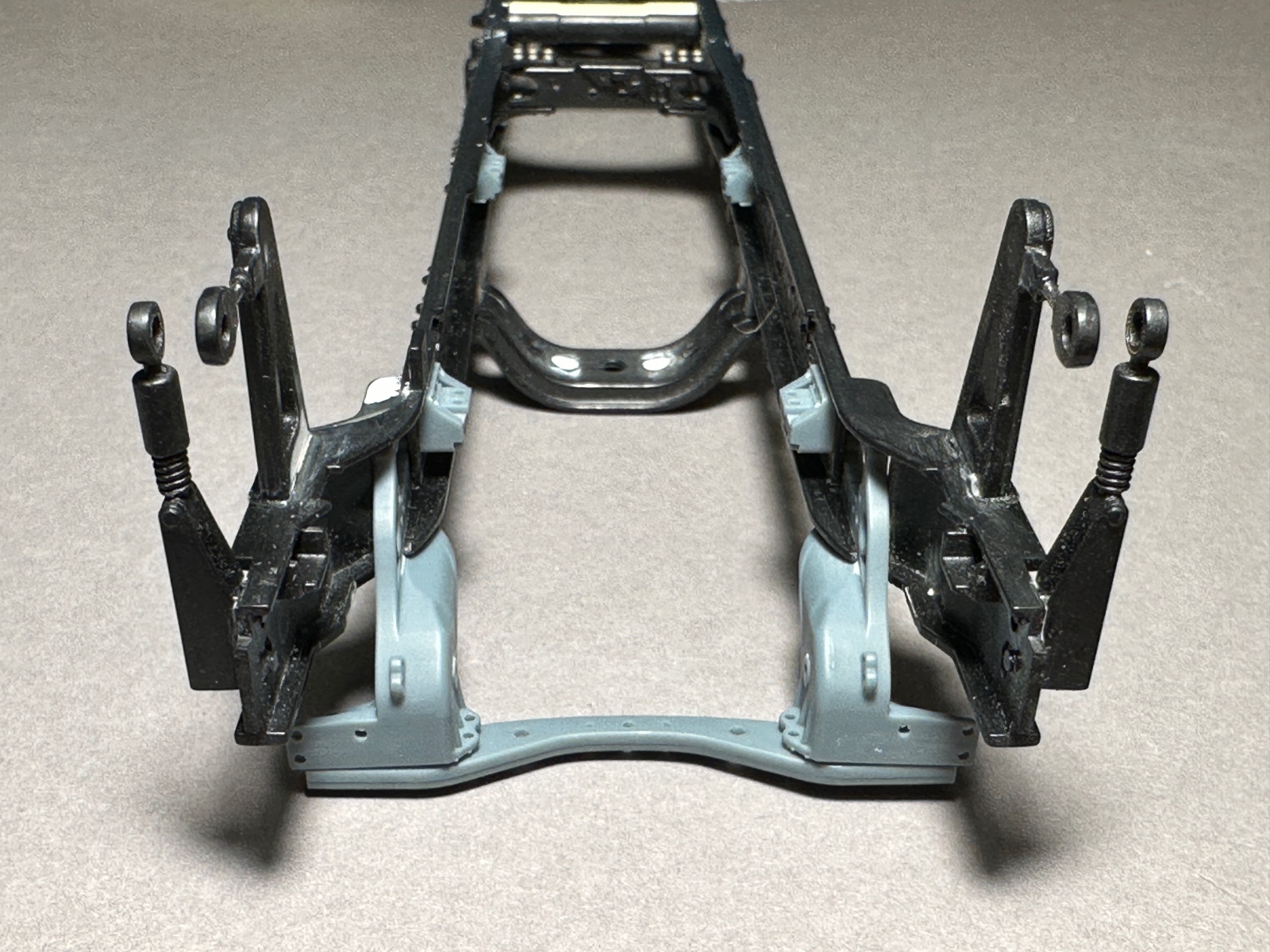

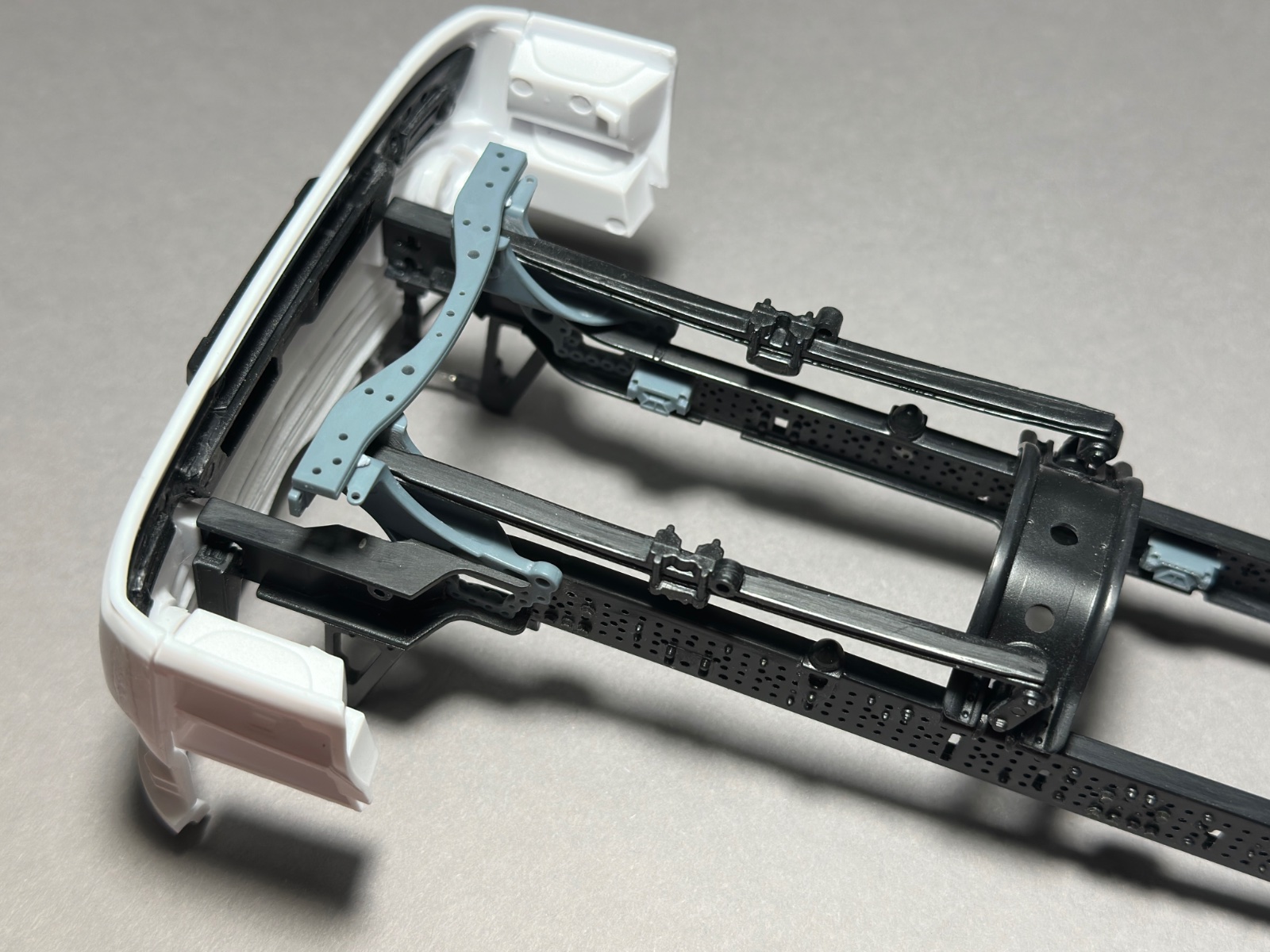

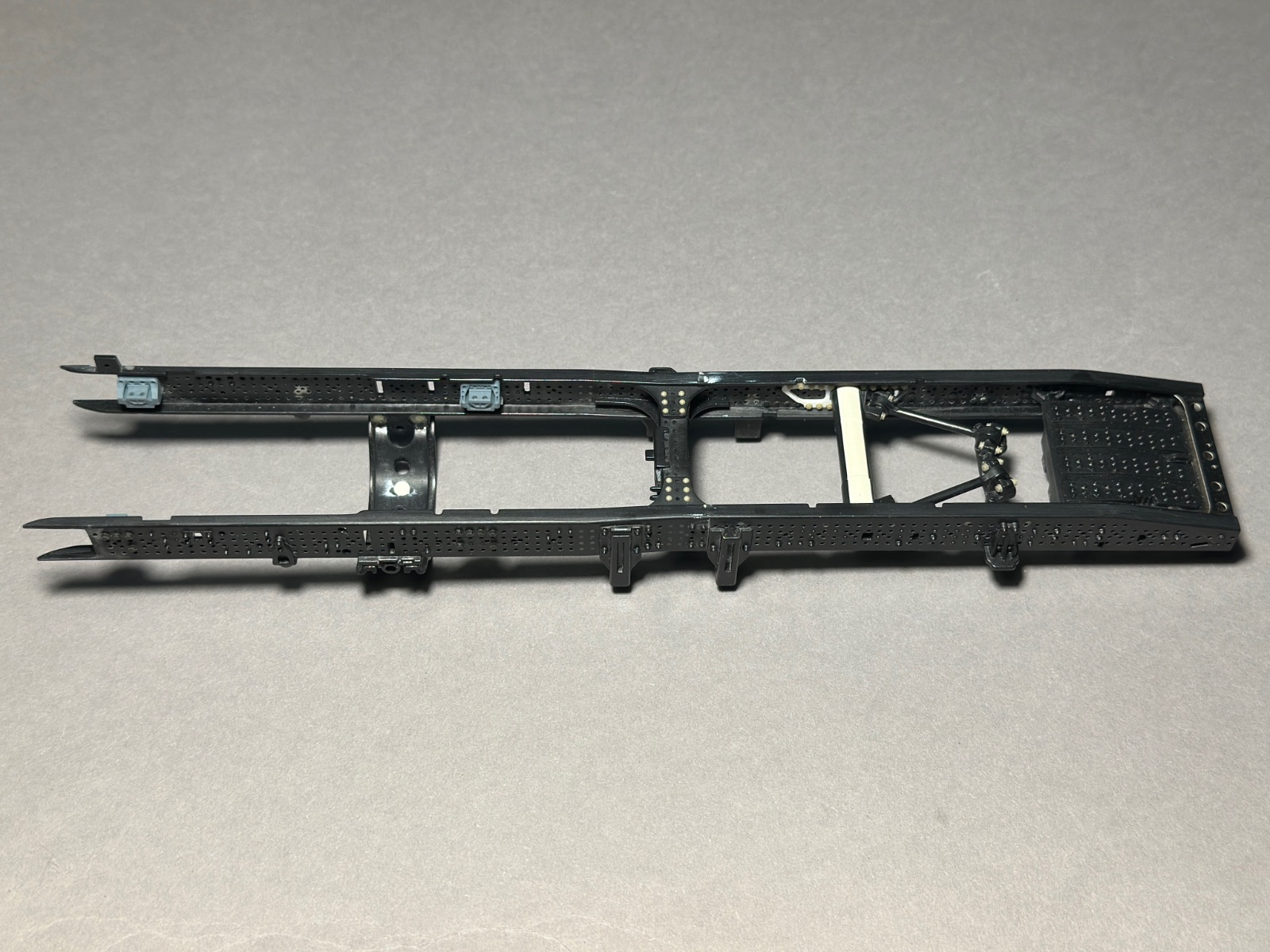

Теперь рама выглядит так.







Надолго не прощаемся. Буду строить до победного.



Edited 3 Mar 2026, 09:31:57 by PETERSON

[Брат Петерсона 1,318]

Замудрённая головоломка, проще самому научиться Кубик-рубик собирать, чем вот это . Если доделанную модель поставить на выставку, то очередной диплом в копилке, однозначно.

[PETERSON 10,244]

@Брат Петерсона Спасибо, брат. Действительно, я очень много времени потратил, чтобы разобраться в устройстве оригинального крепления, а потом придумать адаптированную к киту конструкцию и подружить её с окружением как в 3D, так и в жизни. Но вышло практически с первого раза. Лишь одну вставку в раму пришлось переделать, добавив 0,375 мм сверху и снизу, чтобы встала в вырез без зазоров.



Ой, совсем забыл показать доделанные отверстия в капоте и бампере.

Ладно, постараюсь показать позже.

[yura1961 3,994]

Круто конечно,но надежды на диплом тают на глазах.

[PETERSON 10,244]

@yura1961 Если честно, мне пофиг на дипломы. Если дадут, хорошо, а нет - и не надо. Я в своё удовольствие собираю.

[Брат Петерсона 1,318]

46 минут назад, yura1961 сказал:

Круто конечно,но надежды на диплом тают на глазах.

Звучит мелодия STDK...



Время пролетело, былые ВИПы все в пыли,
Но мы-то знаем, лучшее, конечно, впереди,
Вот время пролетело, недоделки позади,
Но мы-то знаем, да, лучшее конечно впереди!


[PETERSON 10,244]

Если имелся в виду диплом за этот конкурс - забудьте. В рамки этого конкурса я не укладываюсь, да и не стремлюсь. Для себя я это решил ещё в начале февраля. Мой очередной срок - осень текущего года. Если будет Матрёшка, то выставлю там.

[yura1961 3,994]

3 часа назад, PETERSON сказал:

 Если честно, мне пофиг на дипломы

Да я то в общем не про дипломы,просто хотелось бы увидеть конечный результат.

[PETERSON 10,244]

3 часа назад, yura1961 сказал:

хотелось бы увидеть конечный результат

Увидишь. Толя свой Актрос 2 года строил, а я хочу вдвое быстрее построить.

[AeroMax 1,395]

В 03.03.2026 в 08:33, PETERSON сказал:

Но это меня не совсем устроило, и я решил пойти немного дальше.

"Супер-Бизон!" (с)

[PETERSON 10,244]

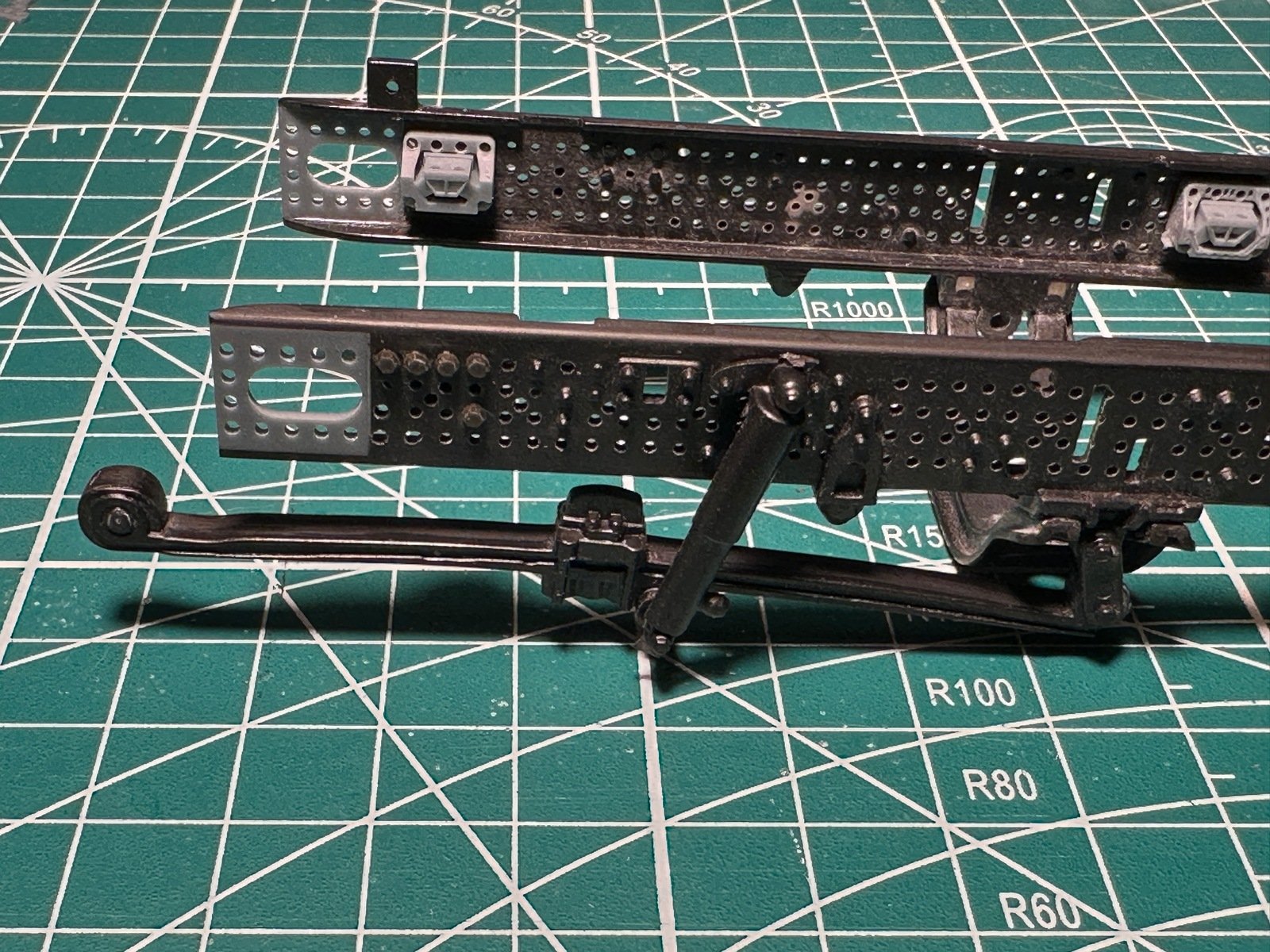

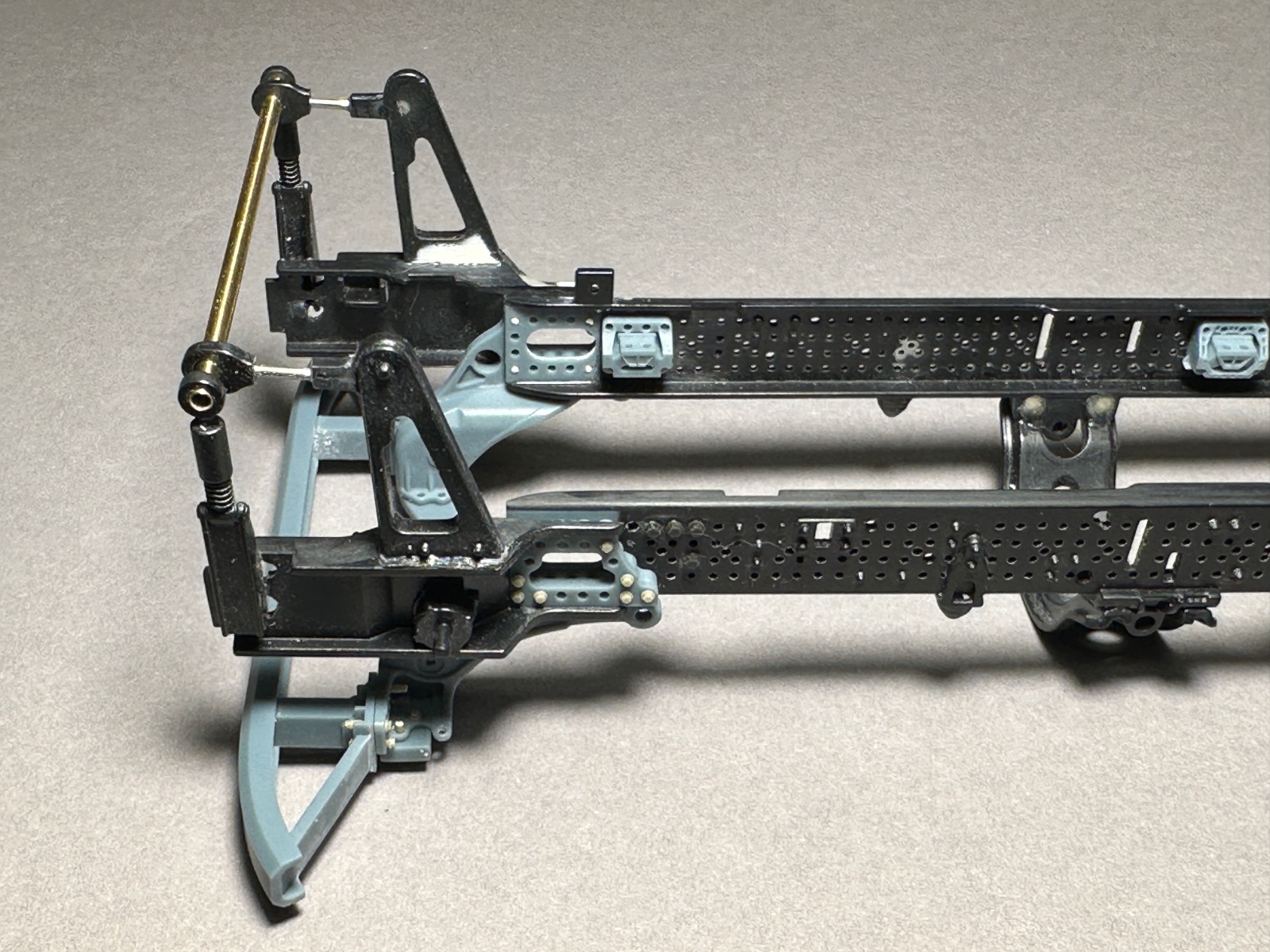

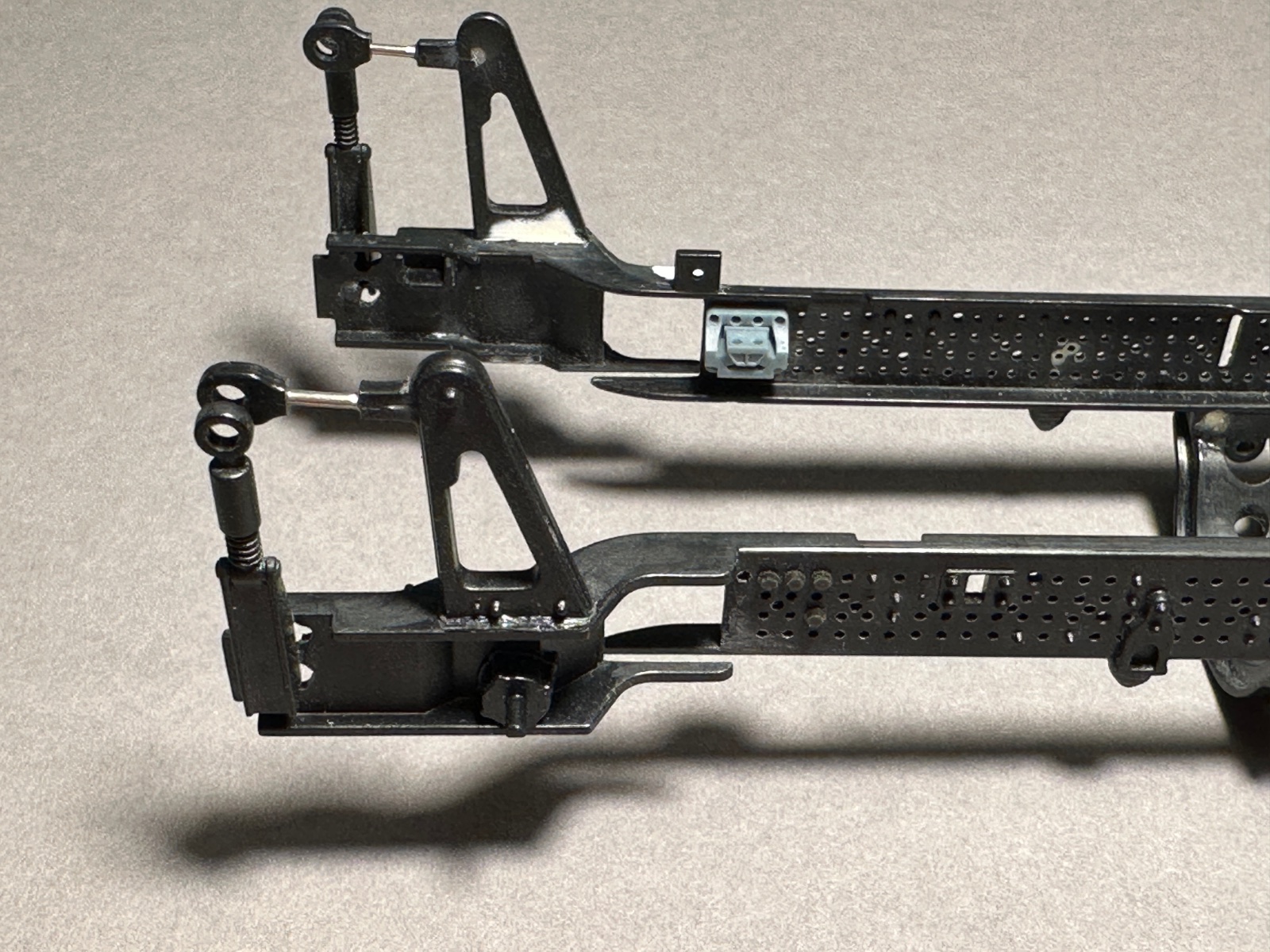

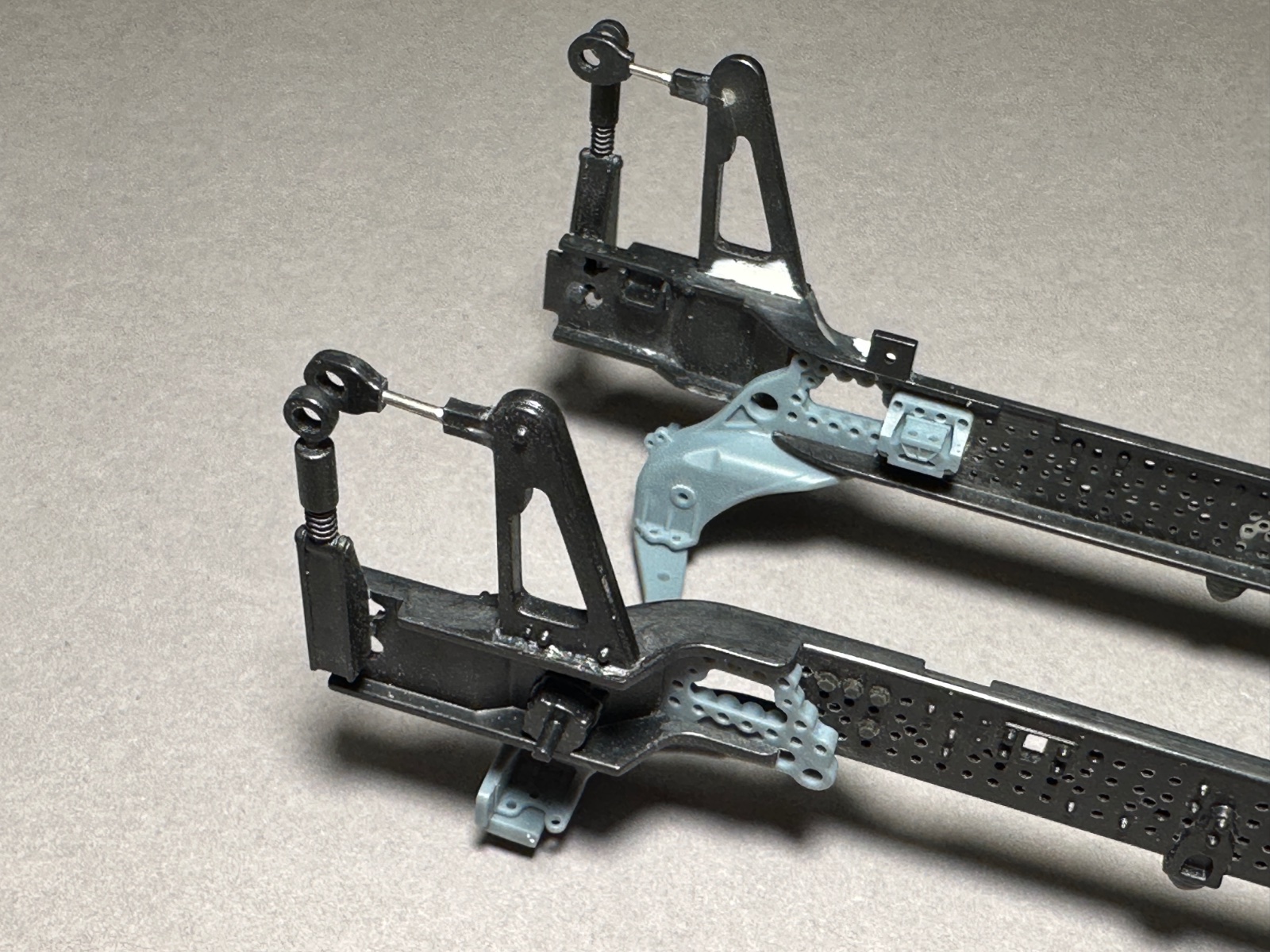

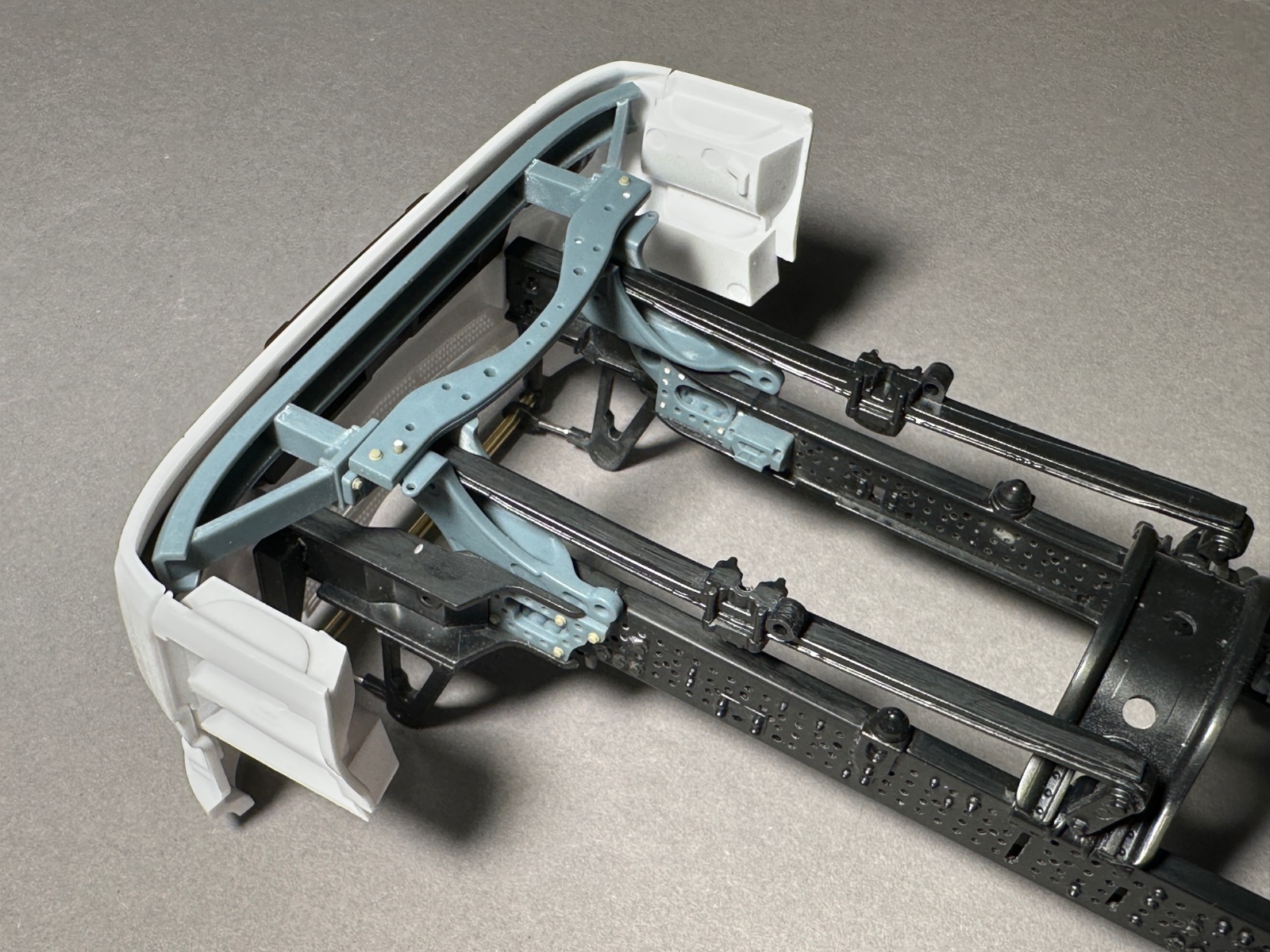

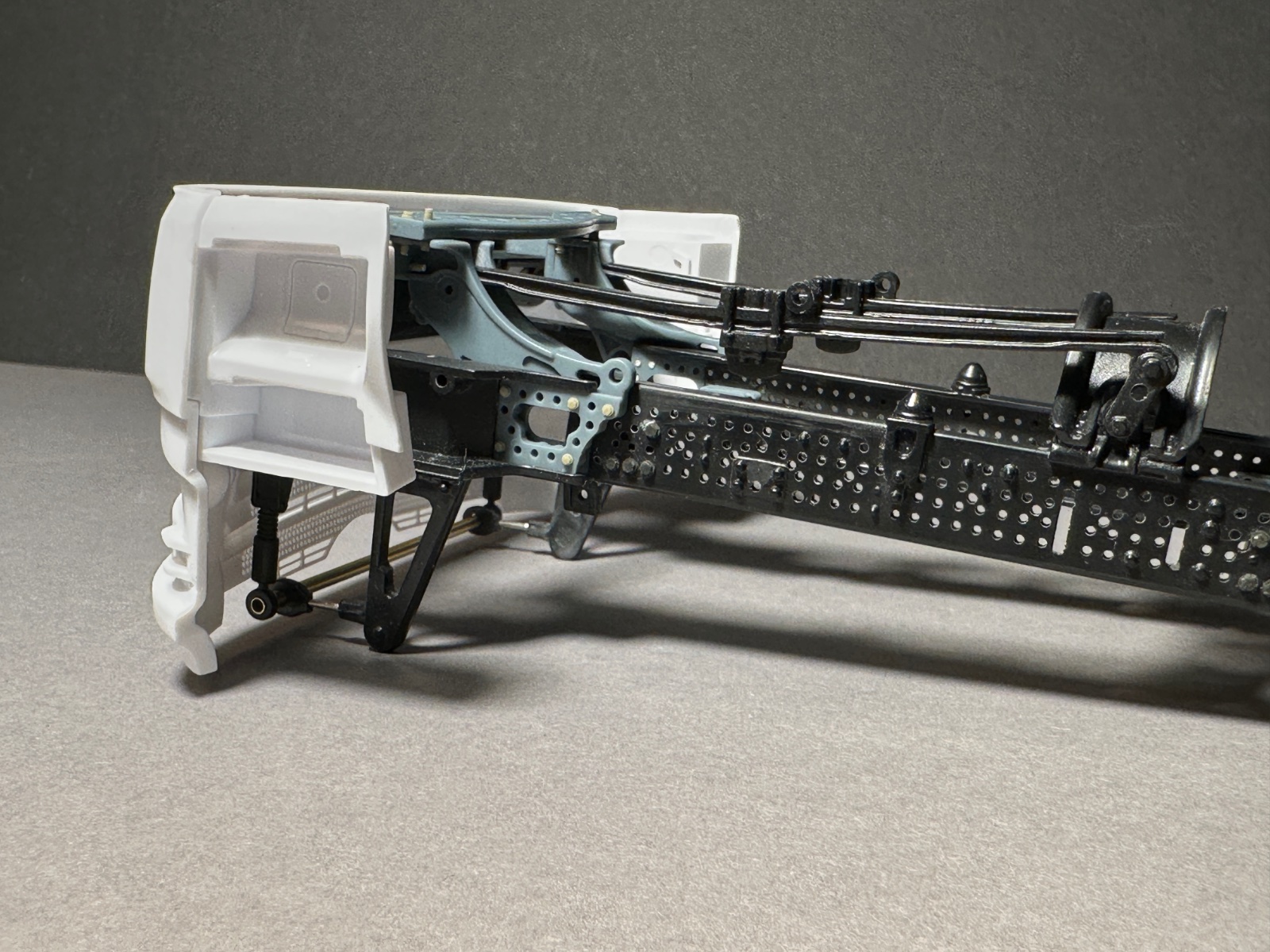

Вдогонку к предыдущему посту. Приклеил вставки в лонжероны рамы и подсобрал всё вместе для примерки. Пока без проблем.

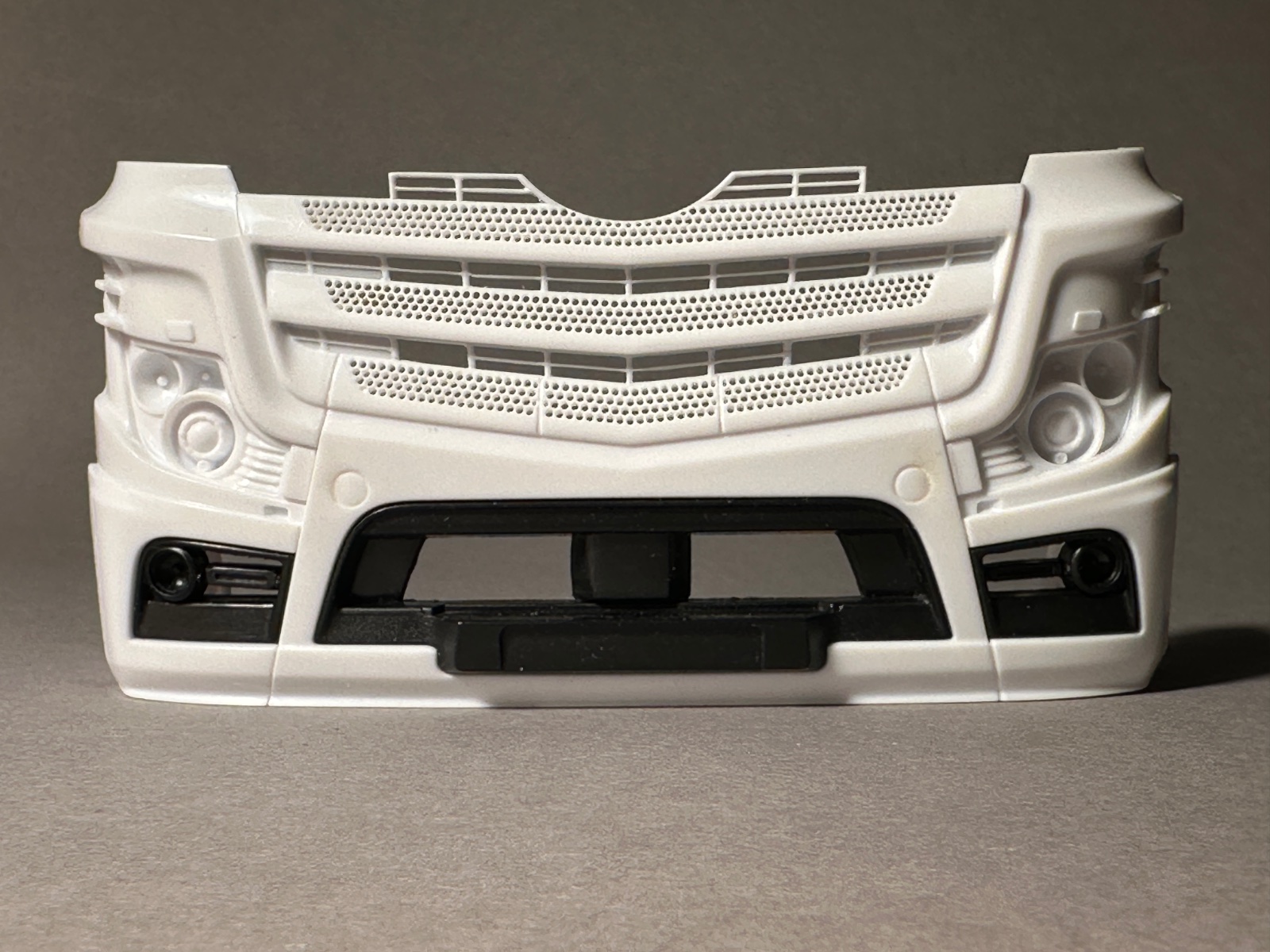

И обещанная ранее морда с прорезанными и просверленными отверстиями.

[PETERSON 10,244]

Вклеил вставки в передние концы лонжеронов рамы. Теперь она опять целая.



Собрался вклеивать в неё всё навесное. Но тут мой взгляд зацепился за расположение амортизаторов переднего моста.



Такое расположение я видел только на полноприводном Ароксе. Например, на этом чертеже.



На всех фотографиях Актроса амортизатор крепится перед мостом.





Пришлось опять искать фотографии кронштейна.

Строить его в 3D.



И печатать.





[AeroMax 1,395]

Красиво!

[PETERSON 10,244]

@AeroMax Спасибо. Но самая красота будет после того, как я начну красить. А пока продолжим распил.

[StarSA 1,056]

Пропустил момент, если было обозначено, двери открываться будут?

[PETERSON 10,244]

6 минут назад, StarSA сказал:

Пропустил момент, если было обозначено, двери открываться будут?

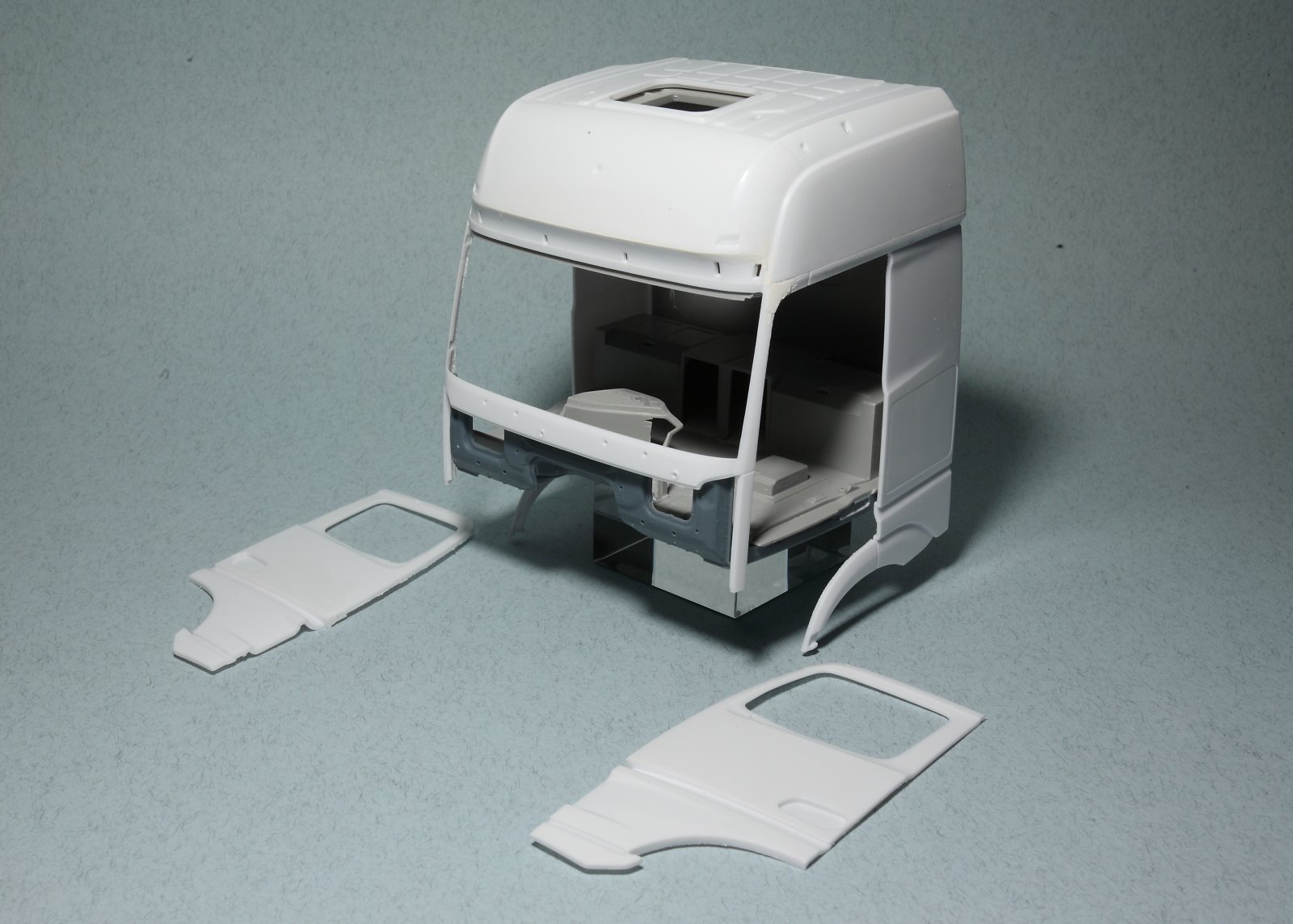

Ничего не пропустил. Я только сегодня принял это решение и начал его воплощать в жизнь.

[AeroMax 1,395]

3 часа назад, StarSA сказал:

двери открываться будут?

Евстевственно!

[Брат Петерсона 1,318]

Похоже, сегодня к Мише заходила в гости добрая фея и поинтересовалась работой над моделью. Слово за слово, фея взмахнула волшебной палочкой и у Актроса отвалились двери. Ну, типа, чтобы по-настоящему потрахаться.

[hibar 535]

6 часов назад, Брат Петерсона сказал:

Похоже, сегодня к Мише заходила в гости добрая фея......

хорошо что не зубная

На счёт окончания фразы, пожалуй и продолжать не буду

[PETERSON 10,244]

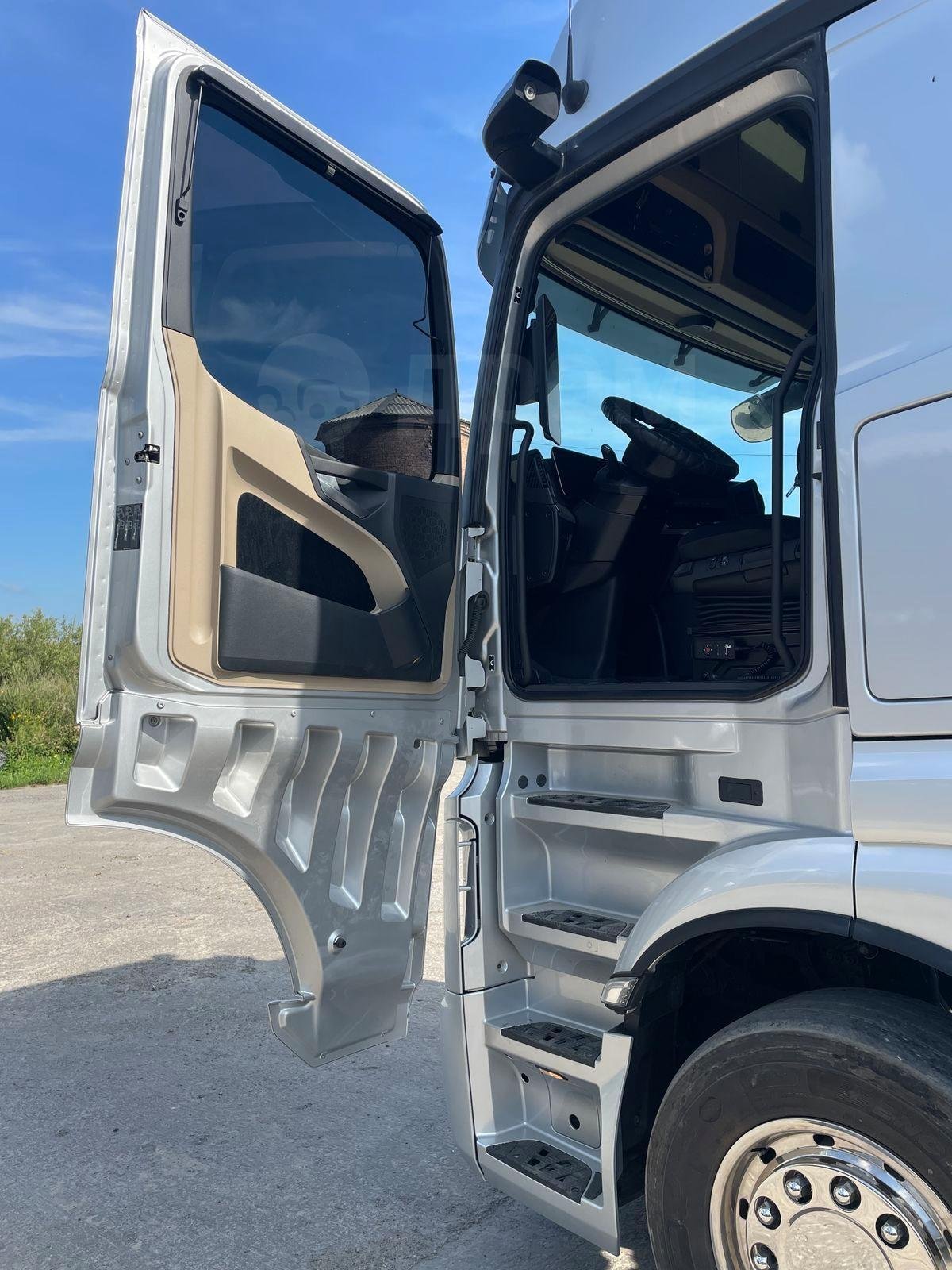

Смейтесь, смейтесь. А я буду продолжать строить самый детальный Кактус MP4 в 24-м масштабе. Такую красоту не могу обойти стороной.



[inter4300 232]

Правильно, Михаил. Не надо скрывать красоту.

[PETERSON 10,244]

@inter4300 Спасибо, Сергей! Хоть кто-то меня поддержал в этом непростом решении. Я уже начал строить подножку, имея в запасах кусочек заводского дверного проёма.

[PETERSON 10,244]

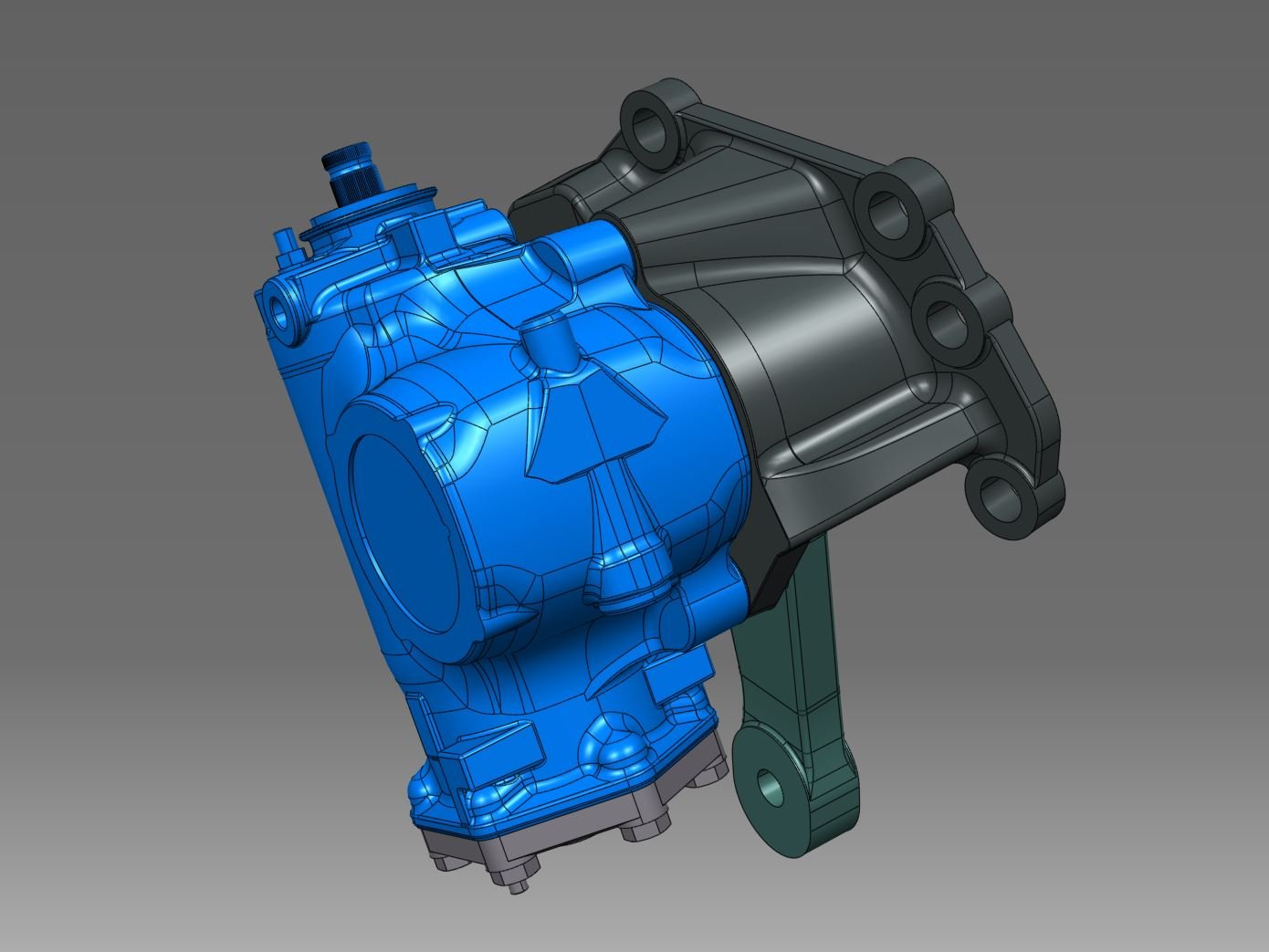

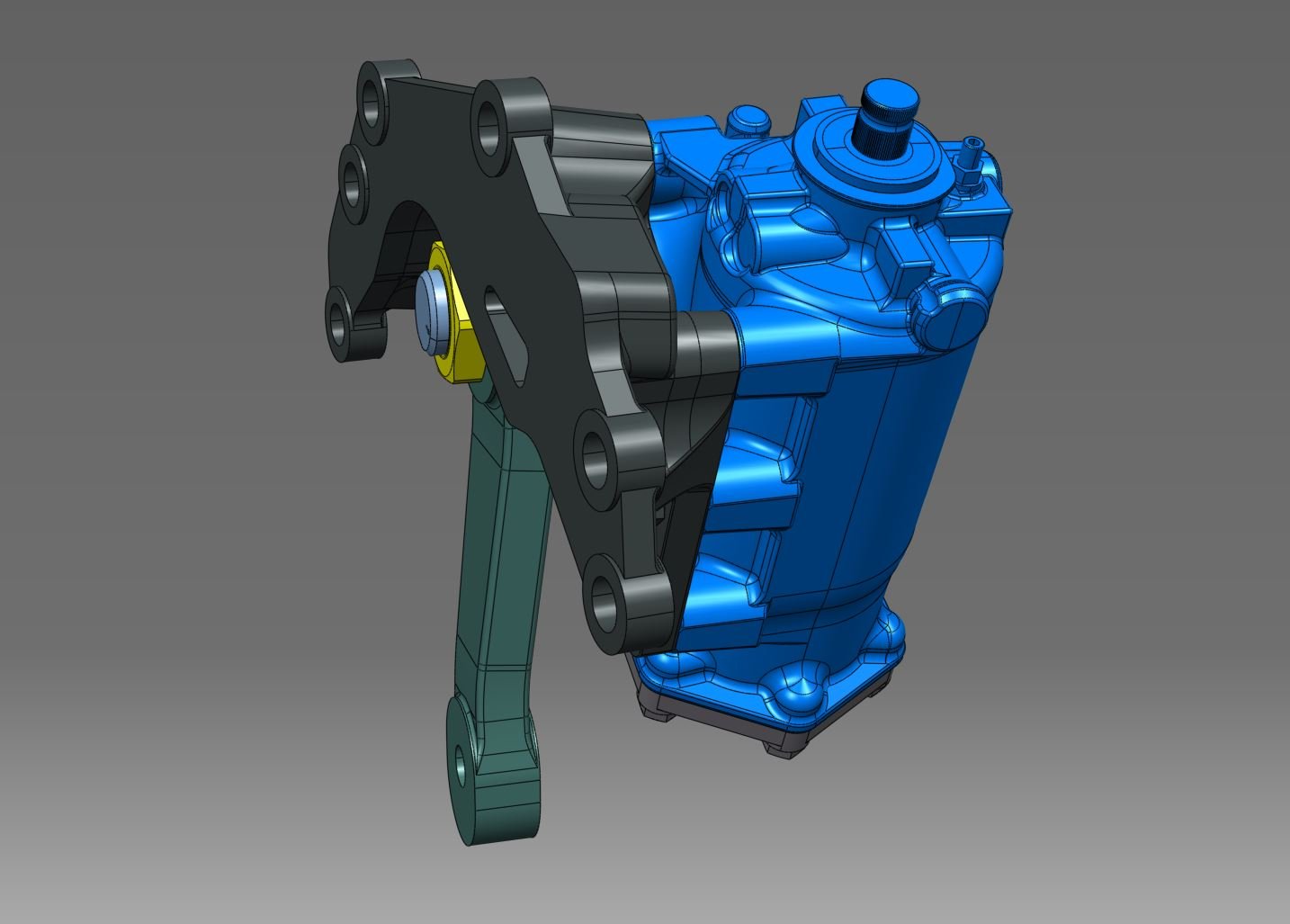

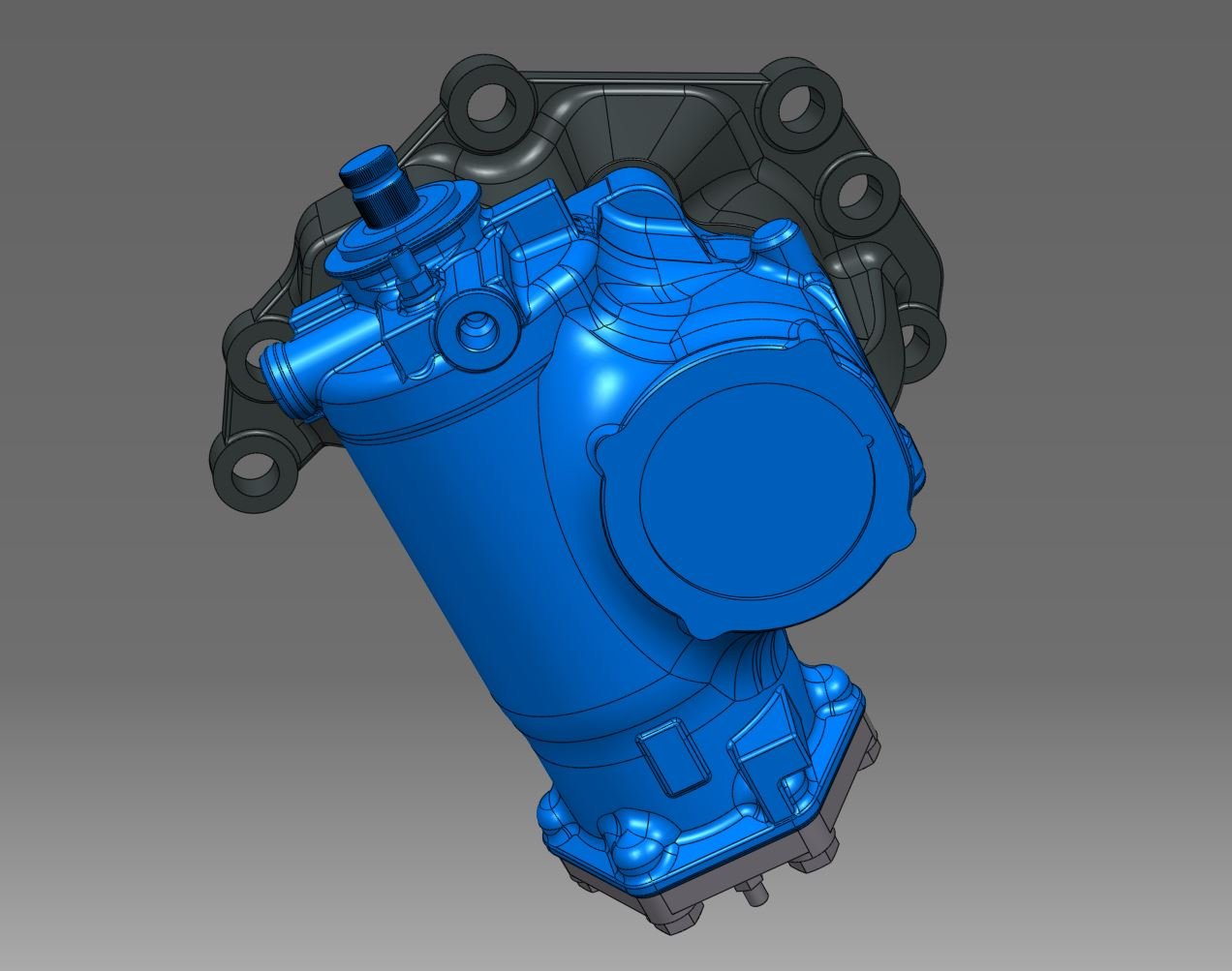

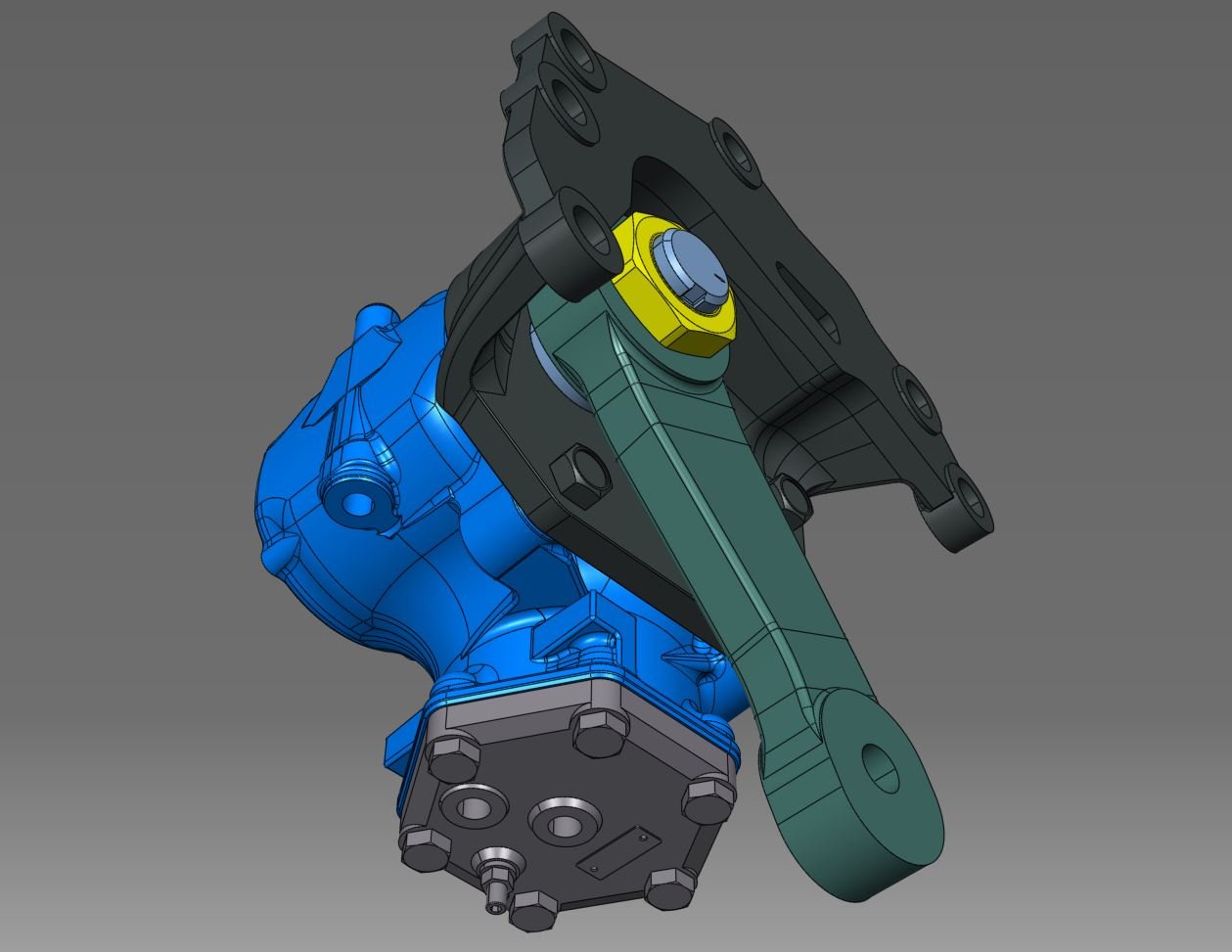

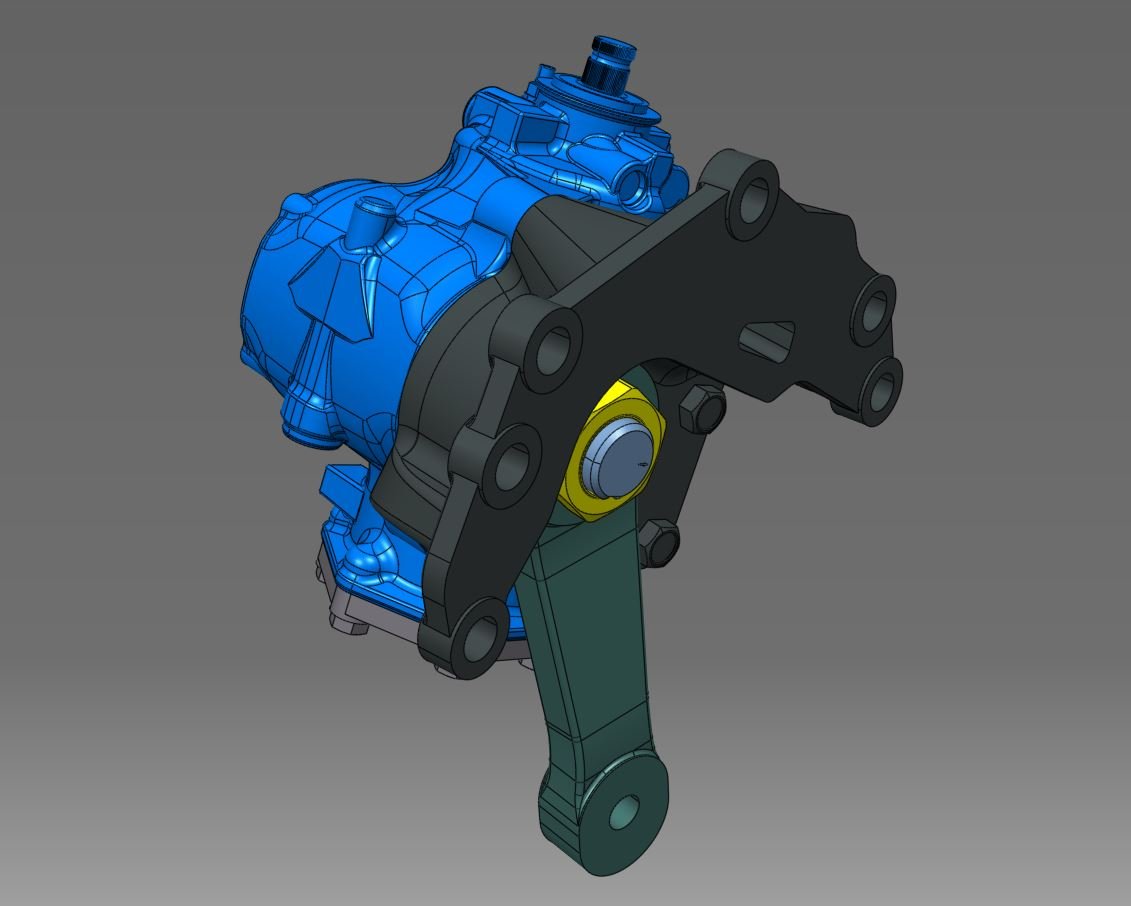

Построил рулевой редуктор.

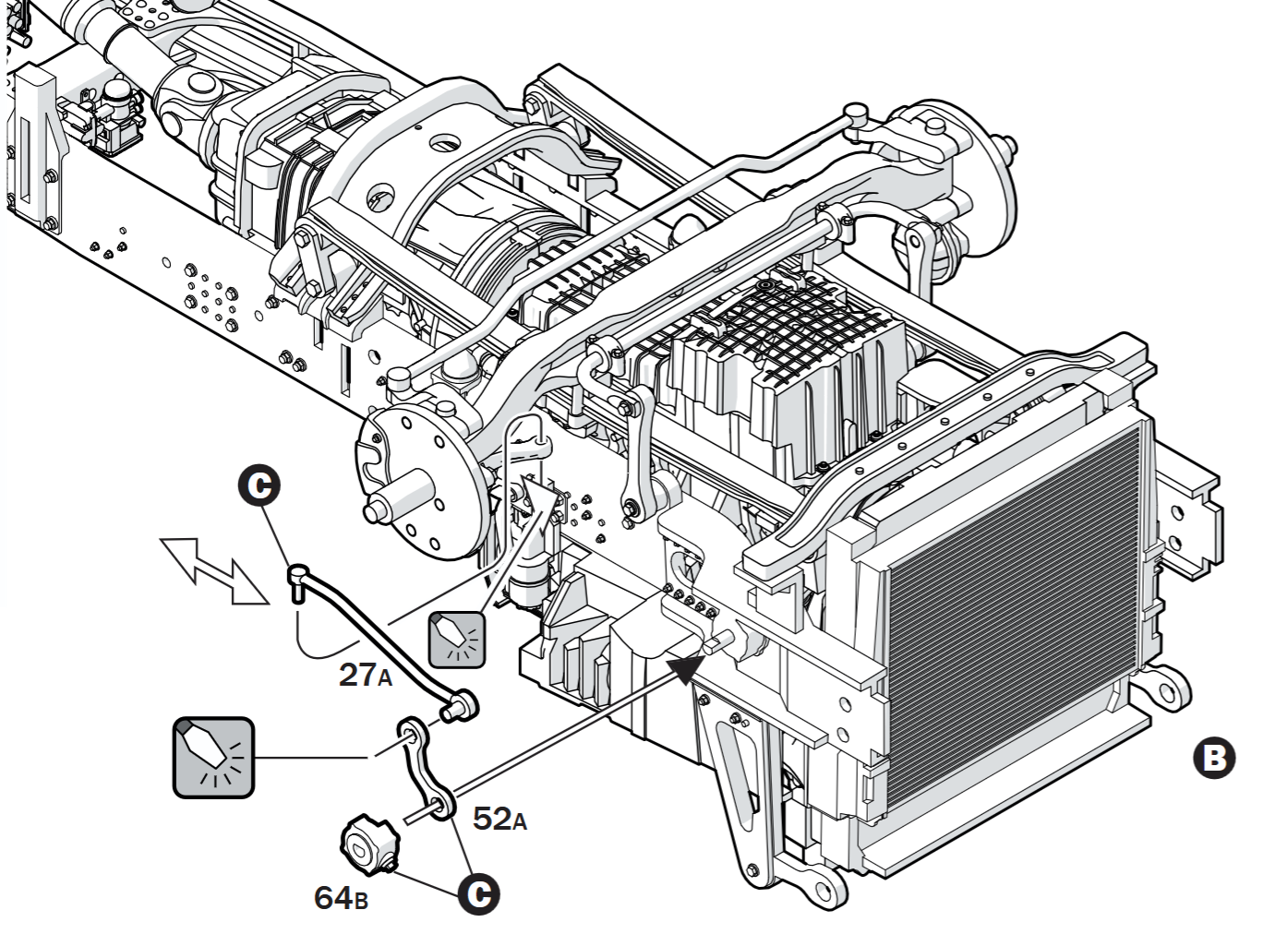

Итал вместо огромного рулевого редуктора даёт моделистам вот такой непонятный огрызок (деталь 64Б).

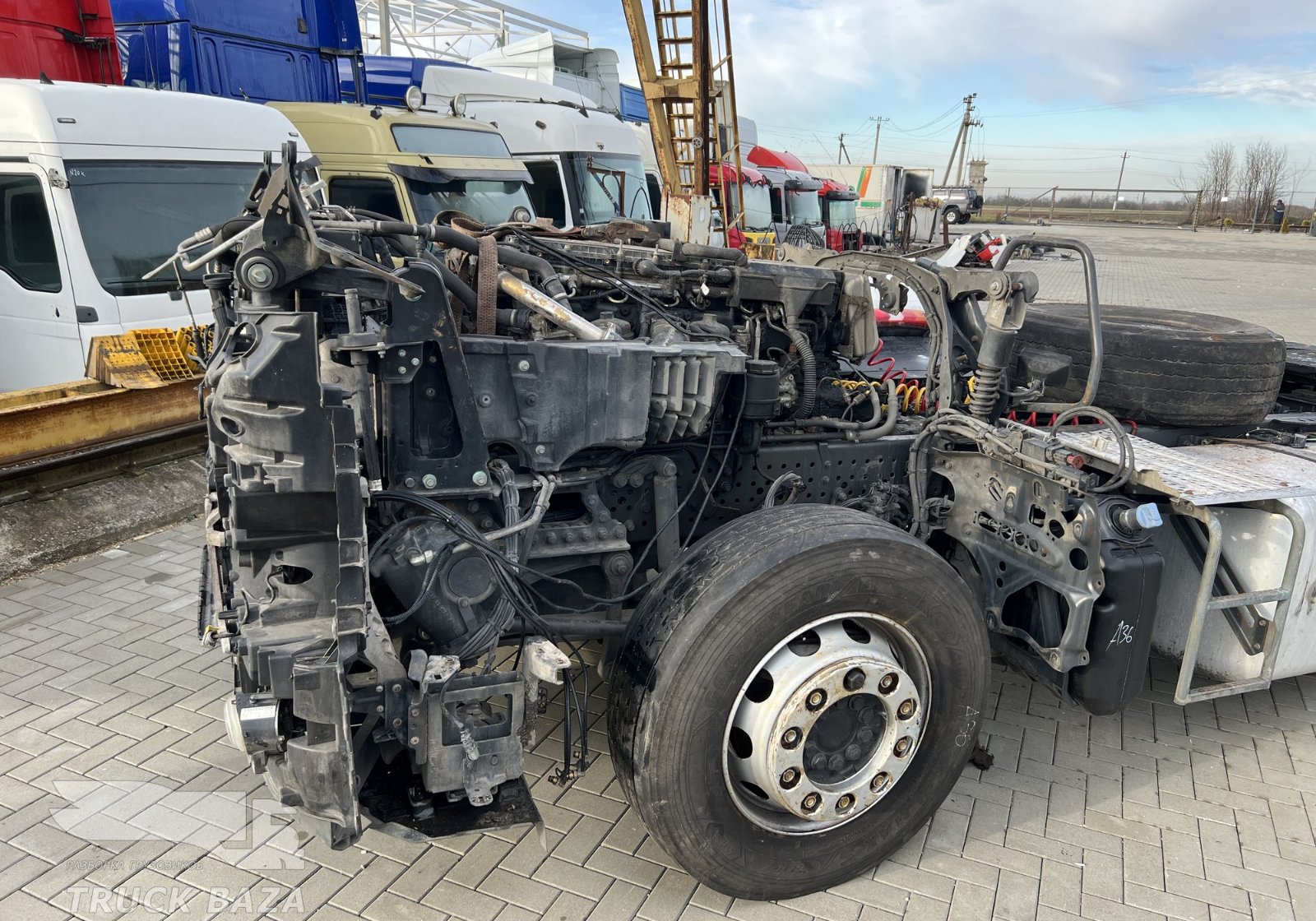

Начал править форму отрезанных ранее передних частей рамы. Итал там нафантазировал что-то совершенно непохожее на оригинал. На оригинале вот так.

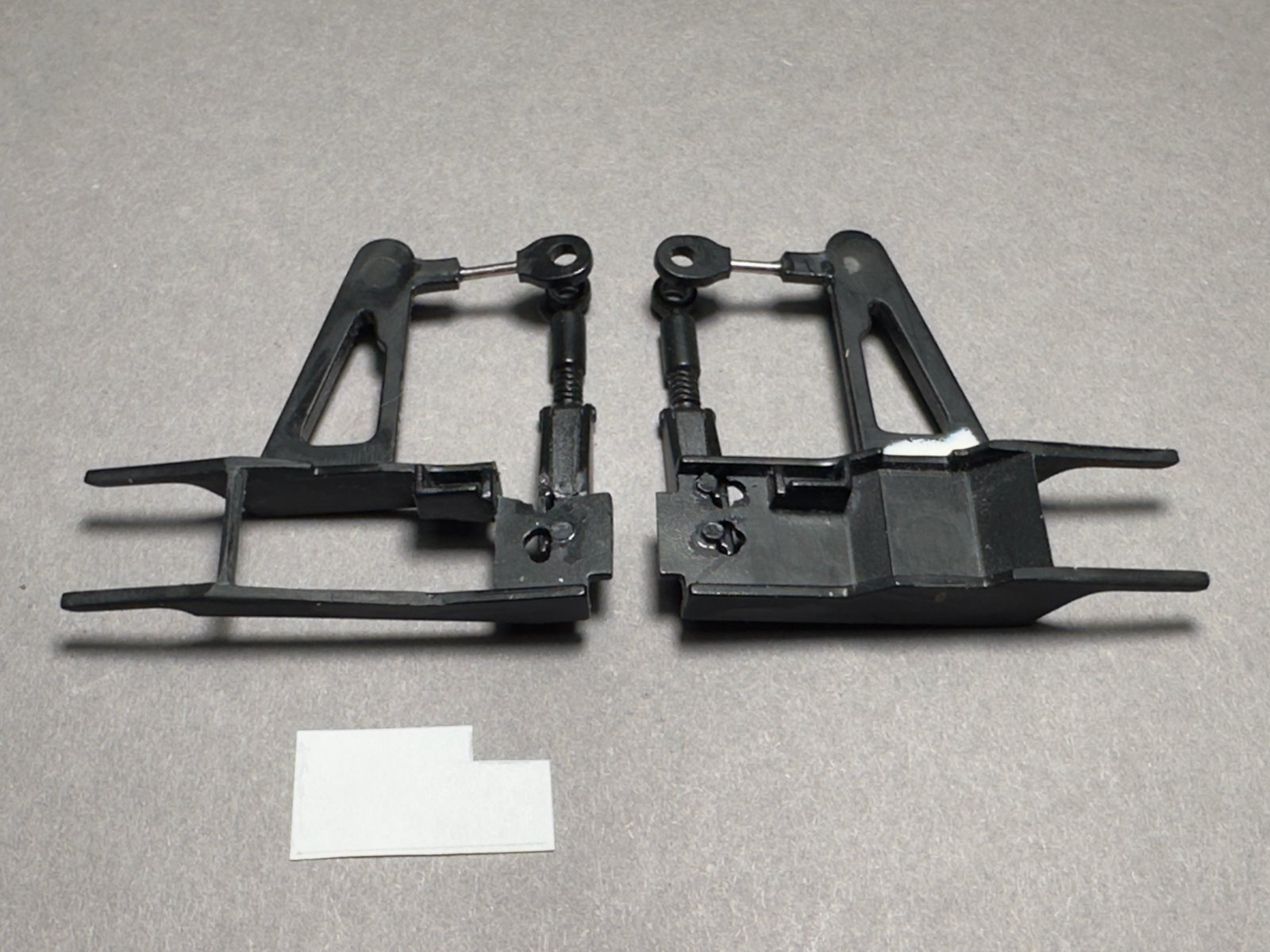

Я вырезал всю фантазию Итала вместе с огрызком рулевого механизма из середины лонжерона. Полностью форму оригинального лонжерона я не повторю, но хотя бы приближусь.

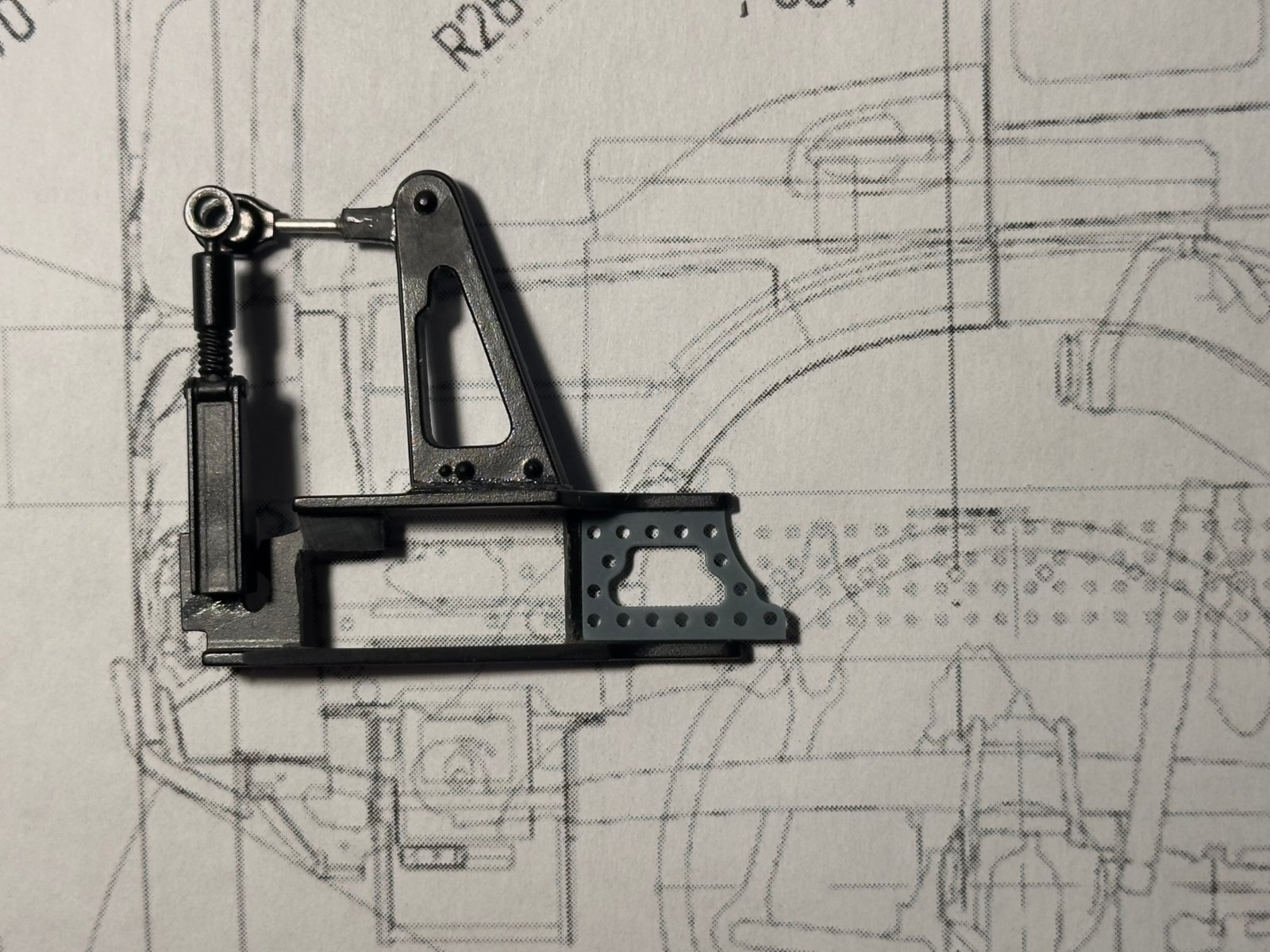

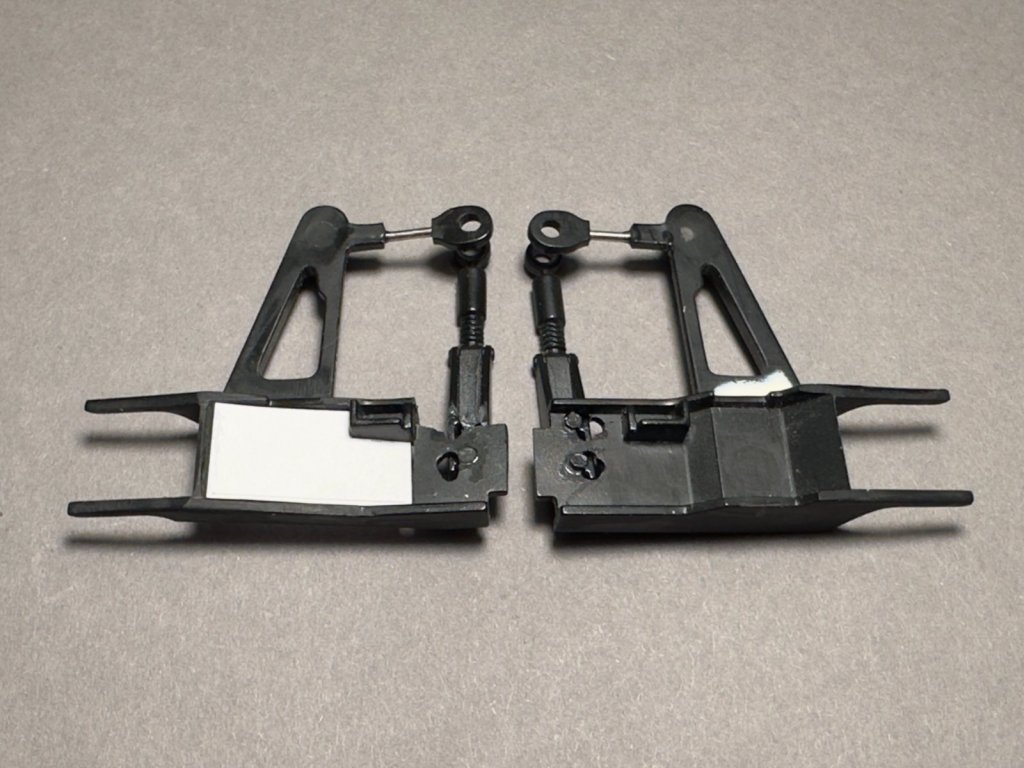

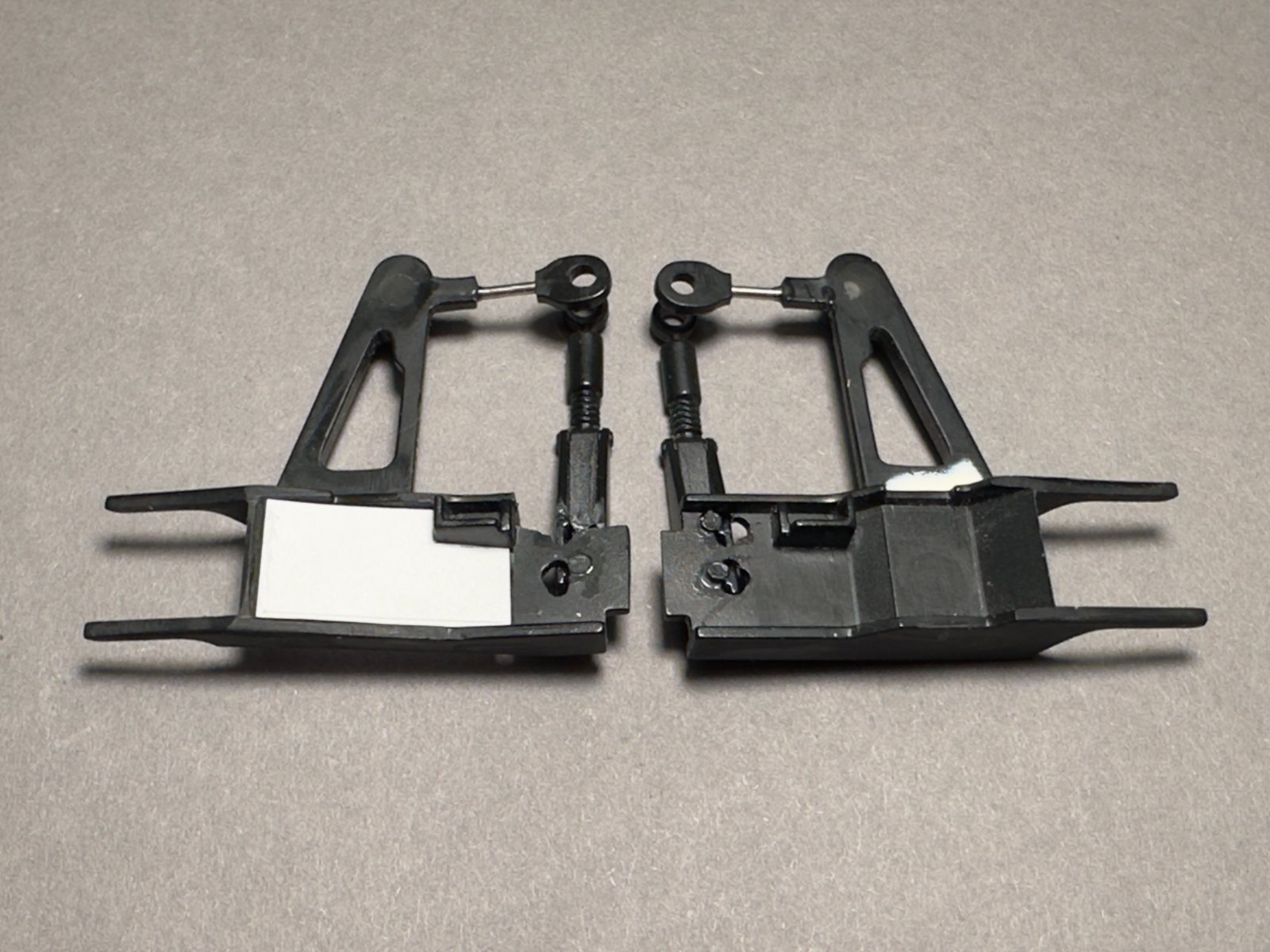

Вот так в сравнении с нетронутой второй частью. Изготовил бумажный шаблон серединки.



Тут уже с вклеенным кусочком полистирола.

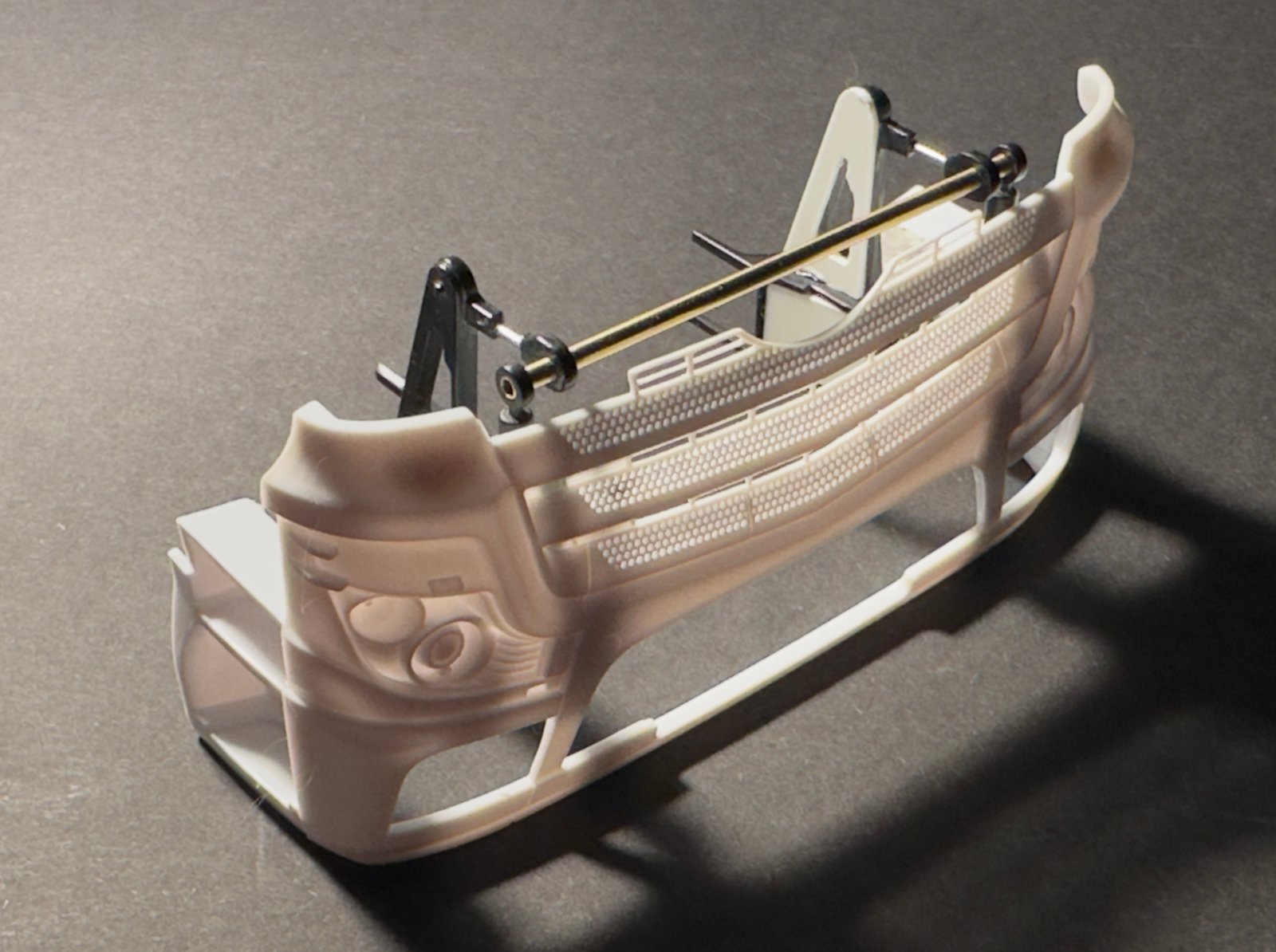

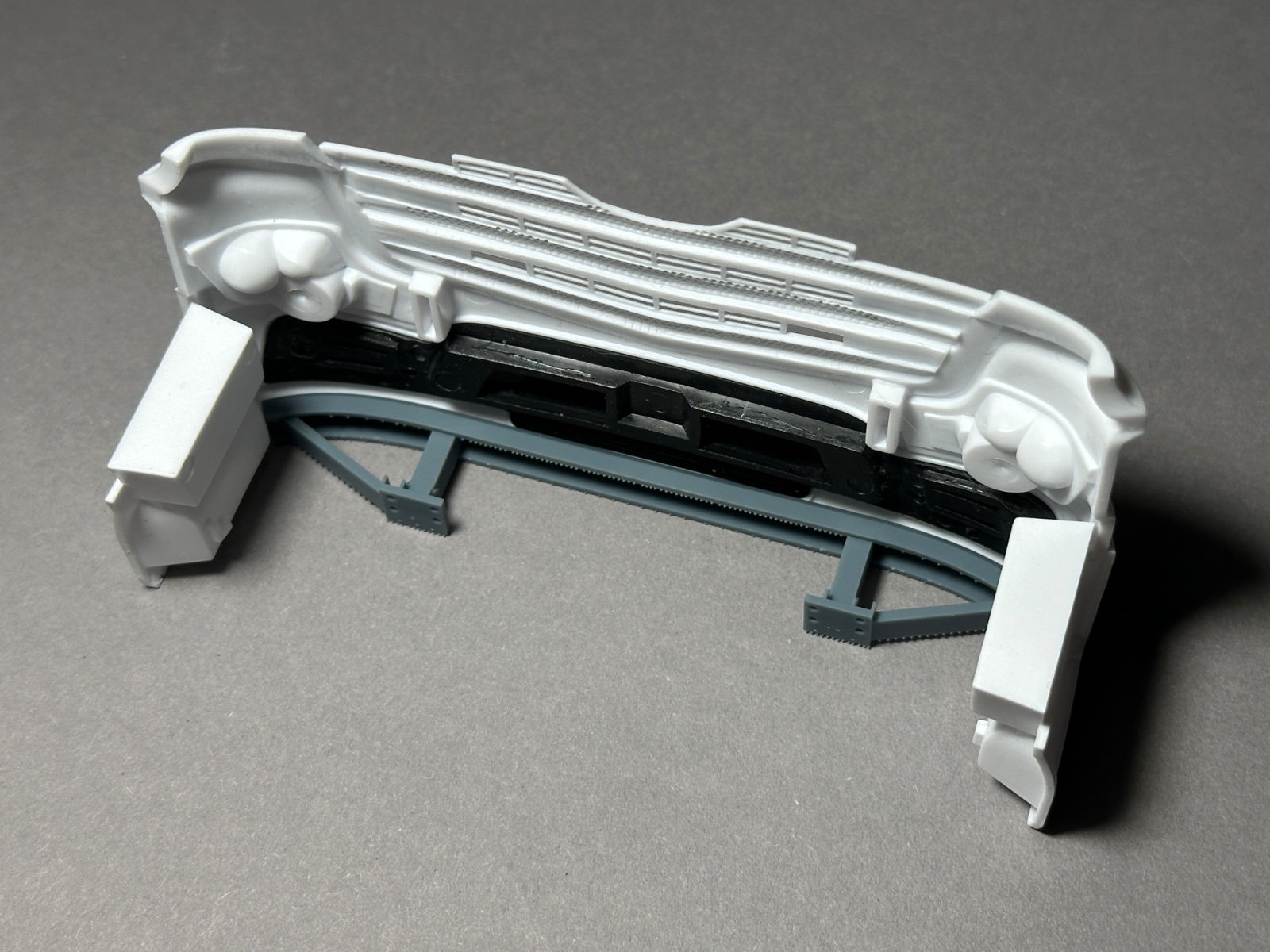

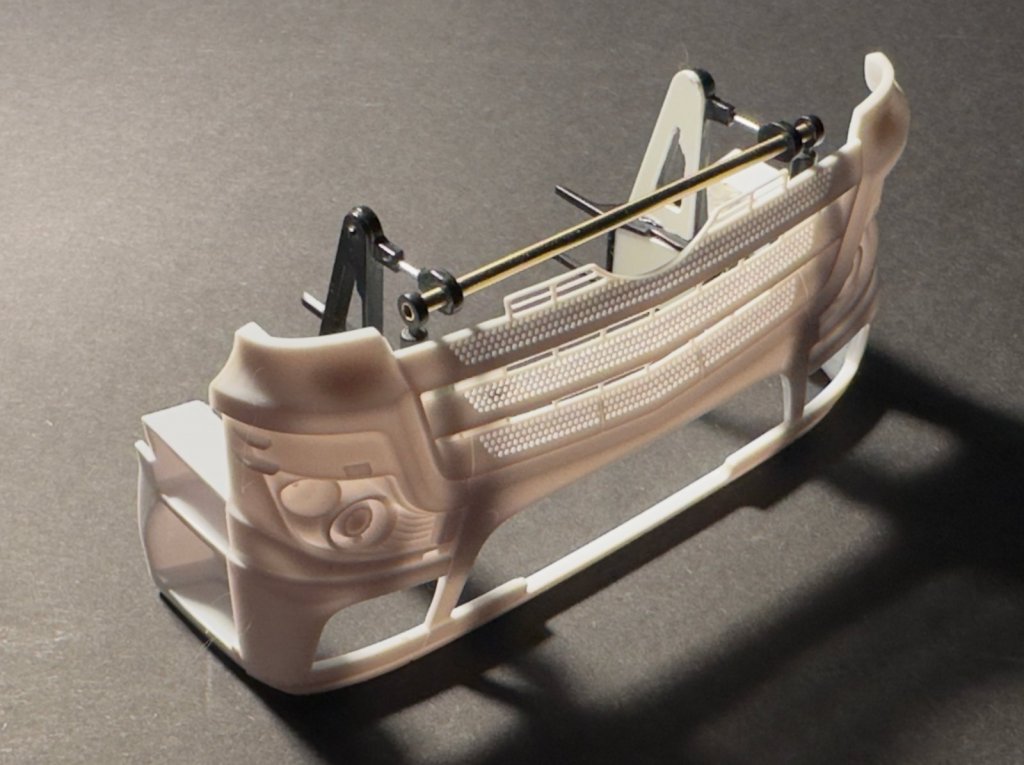

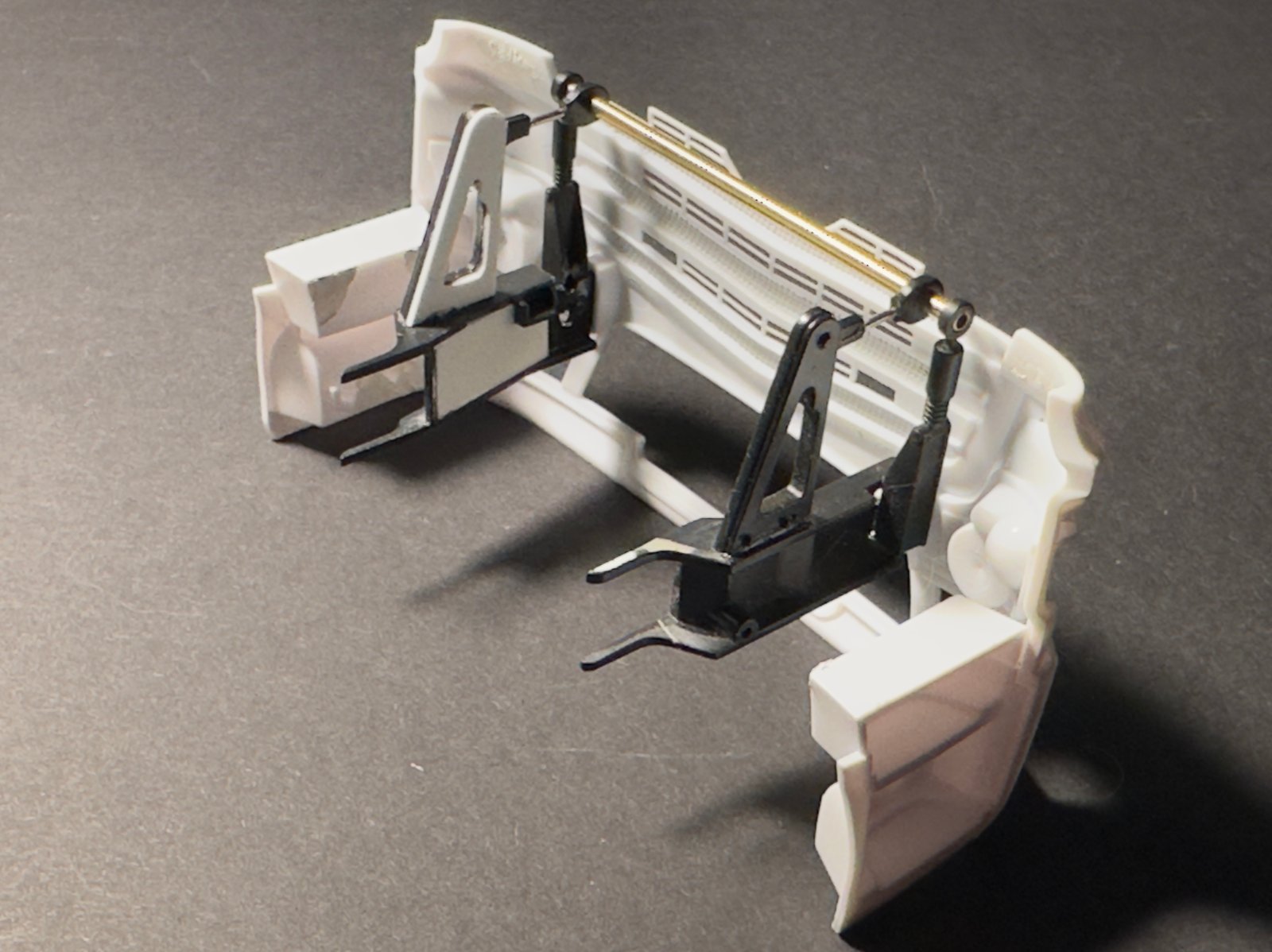

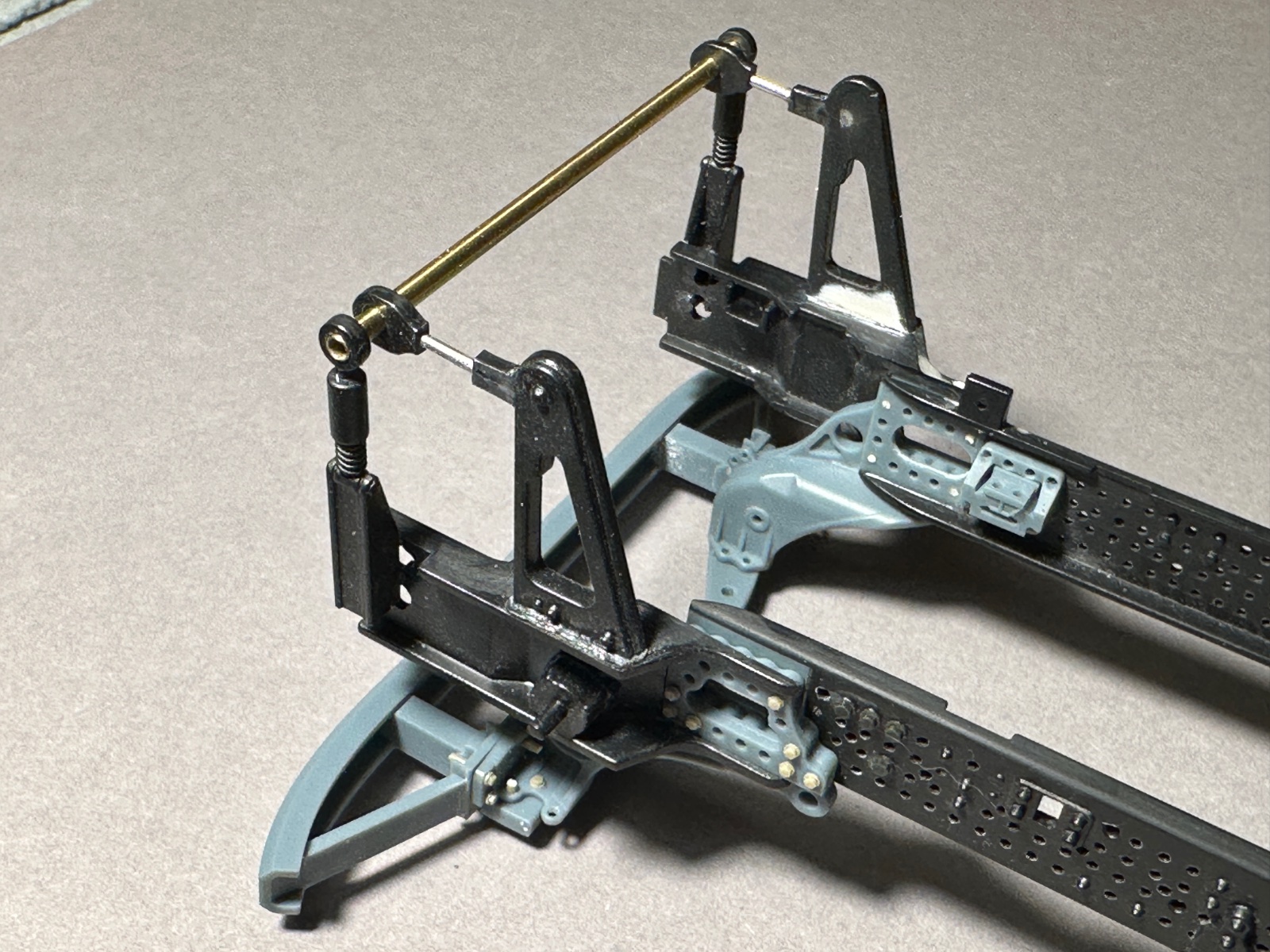

Вертикальную стойку крепления рычага кабины нарастил по толщине таким же полистиролом. Примерка к бамперу.





На данный момент всё.



[PETERSON 10,244]

Коллеги на грузовом форуме спровоцировали меня показать ход текущих работ. Решил продублировать тут.

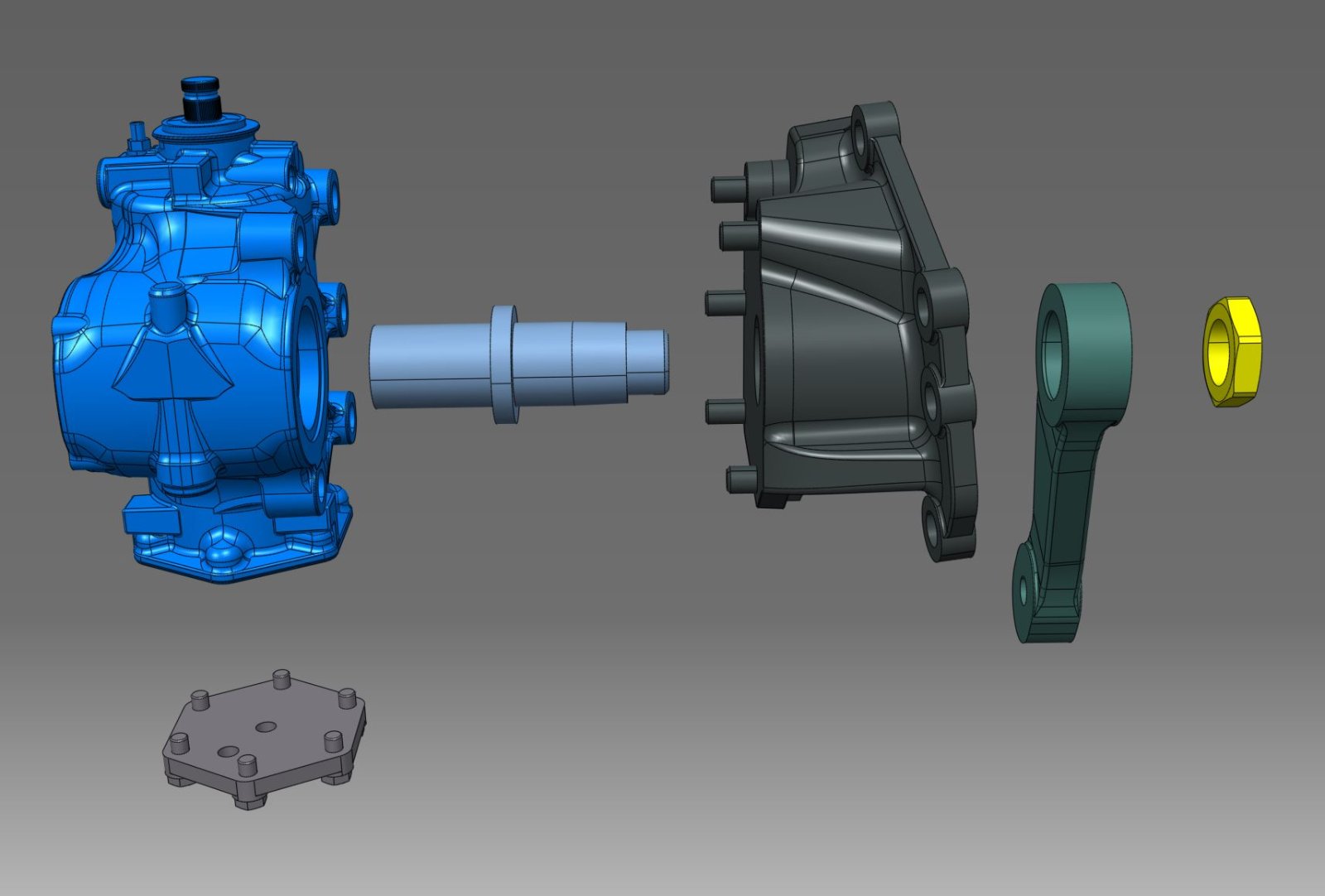

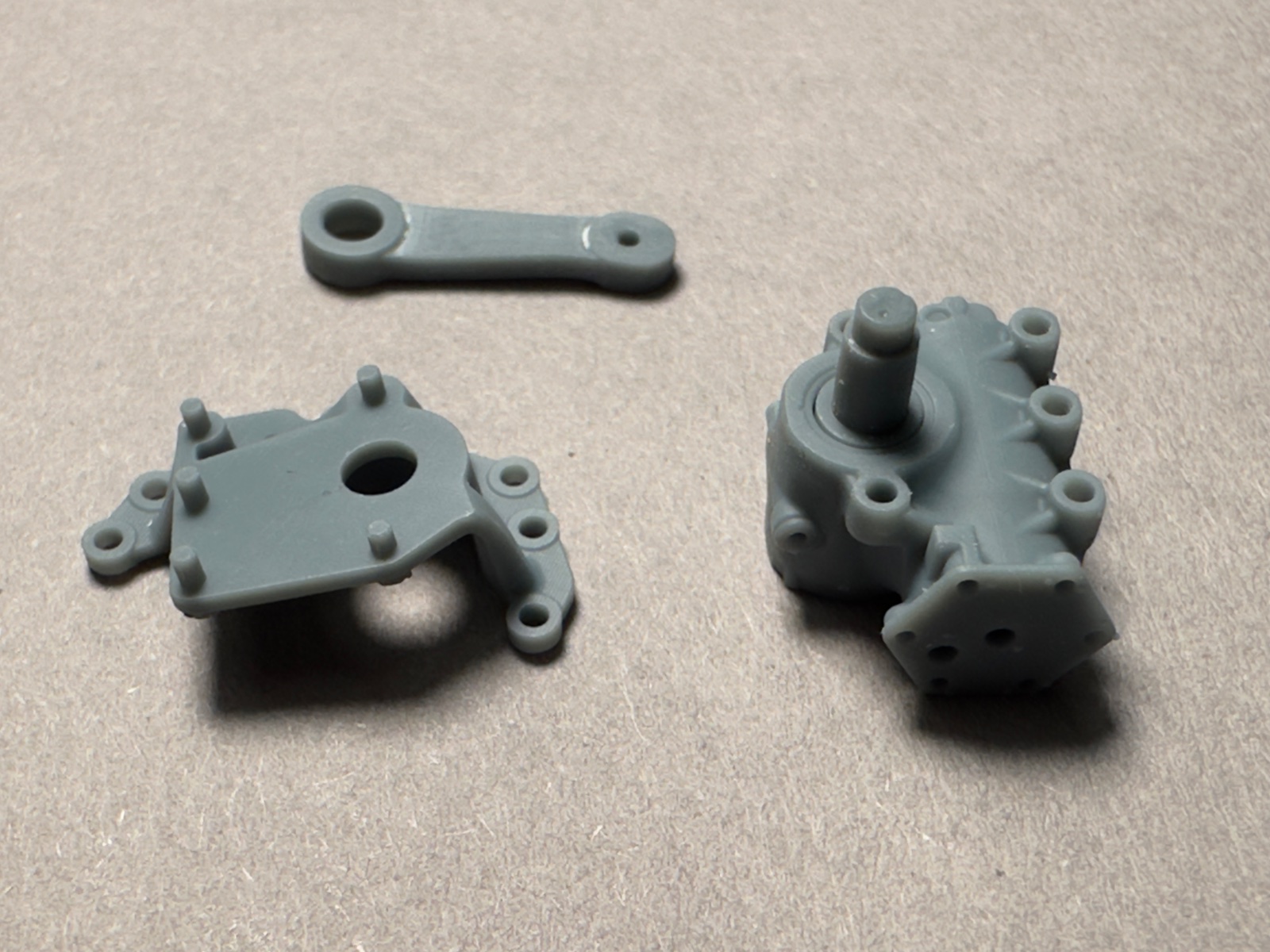

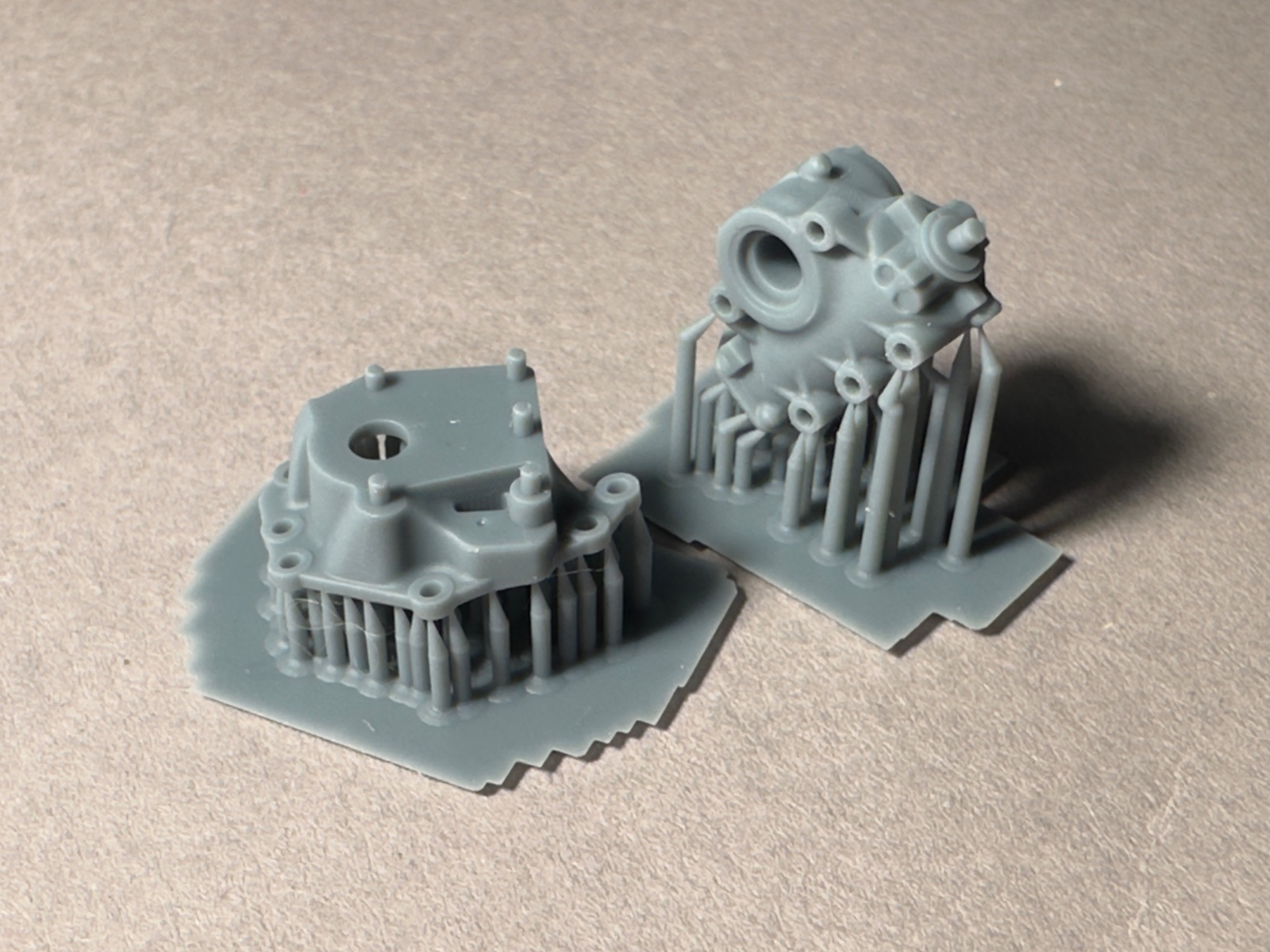

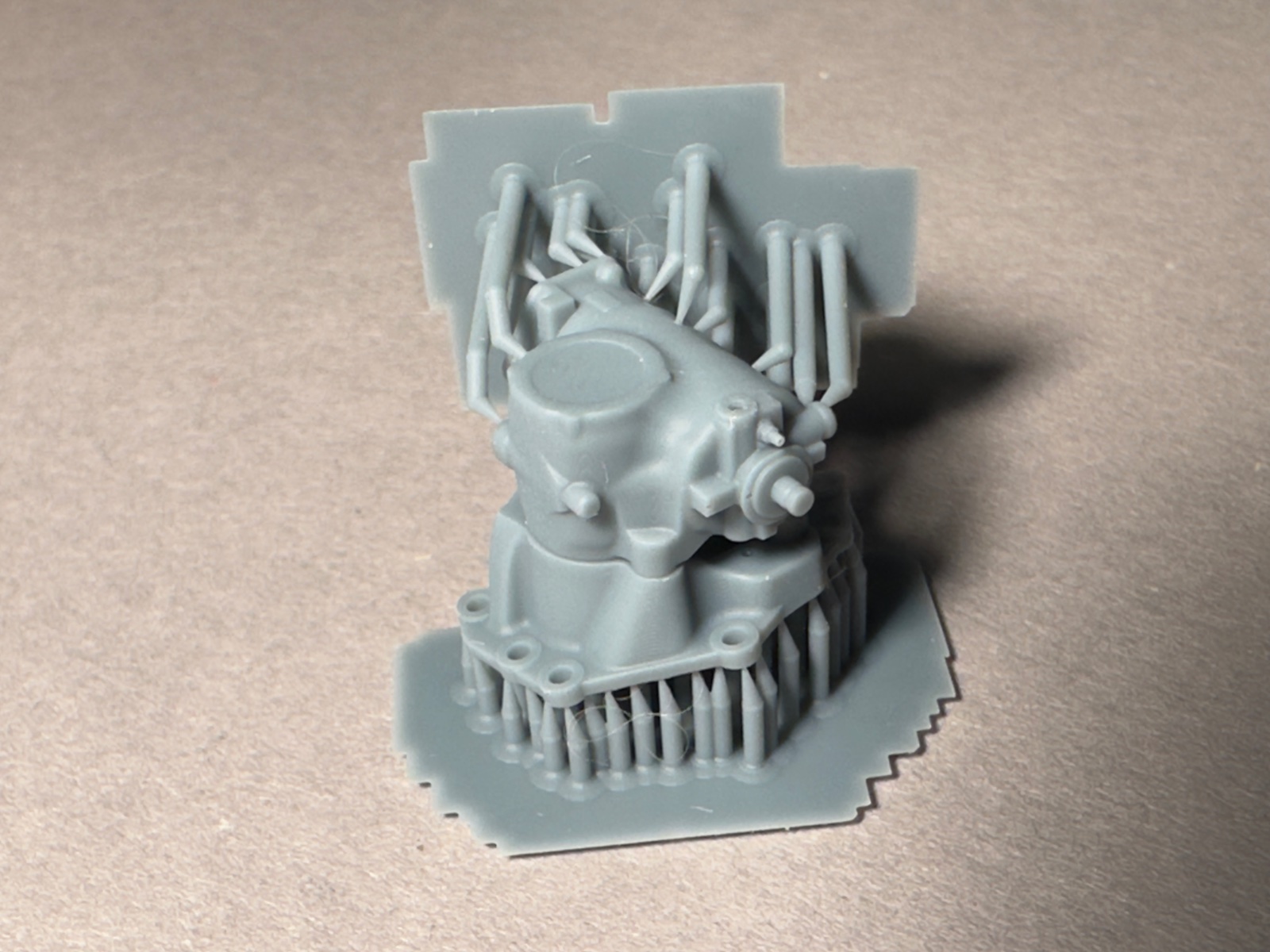

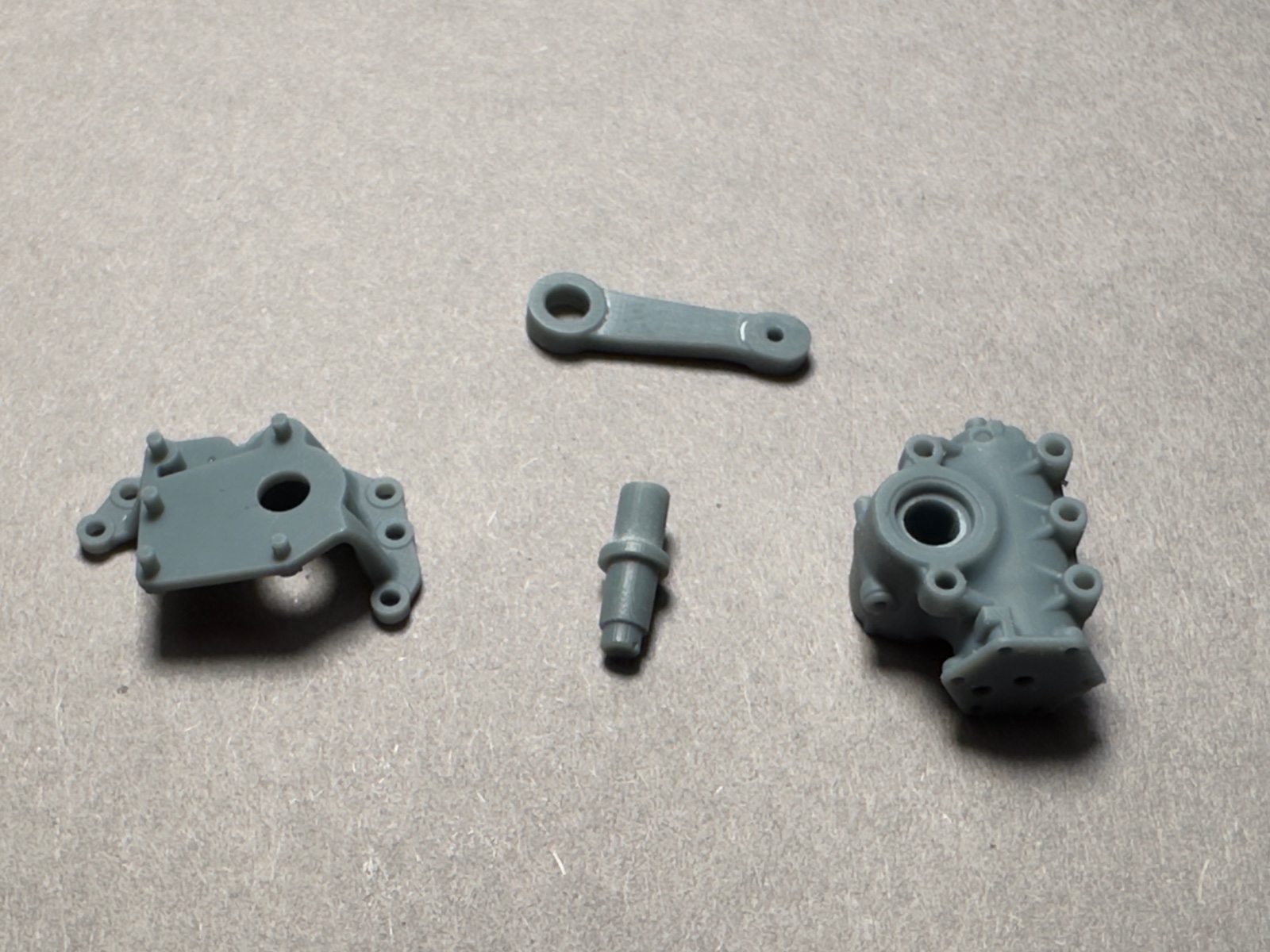

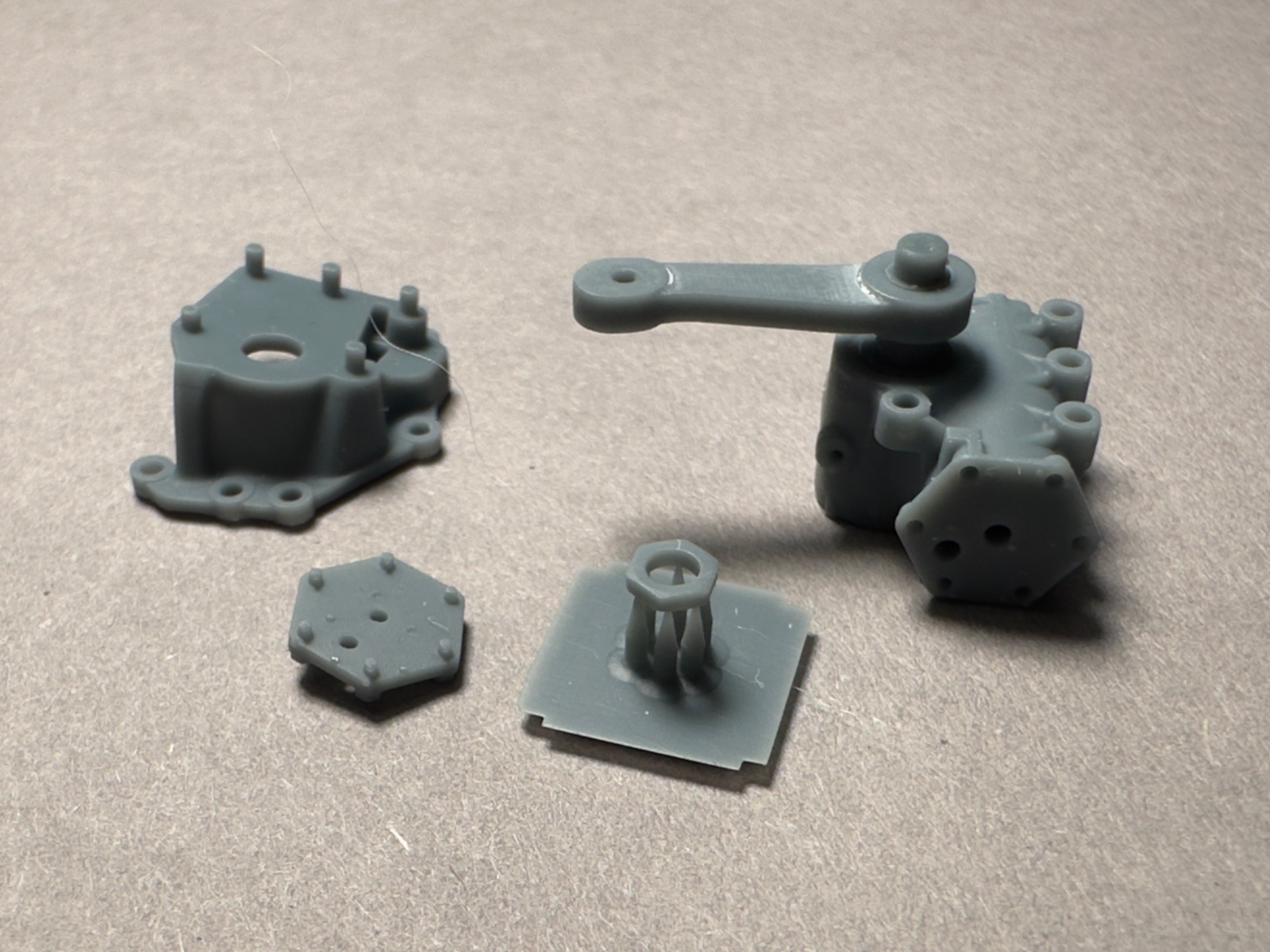

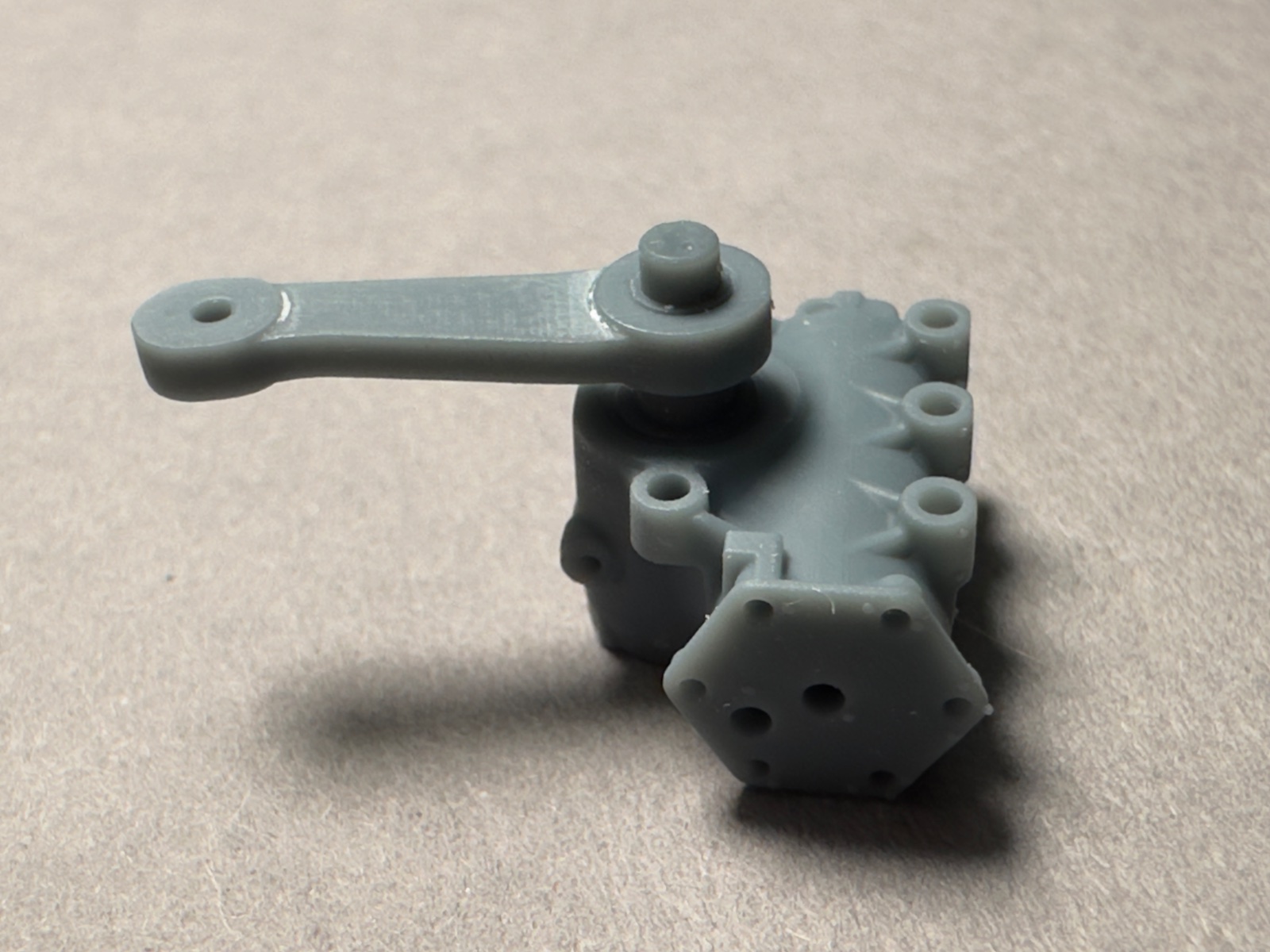

Напечатал на принтере все детали рулевого редуктора. Собираются вместе, как будто это детали от Тамии. Никакой дополнительной подгонки не требуется. Такое у меня случилось впервые. Это результат поиска нужных зазоров между сопрягаемыми деталями при проектировании в 3D и настроек при подготовке файла для печати на принтере.

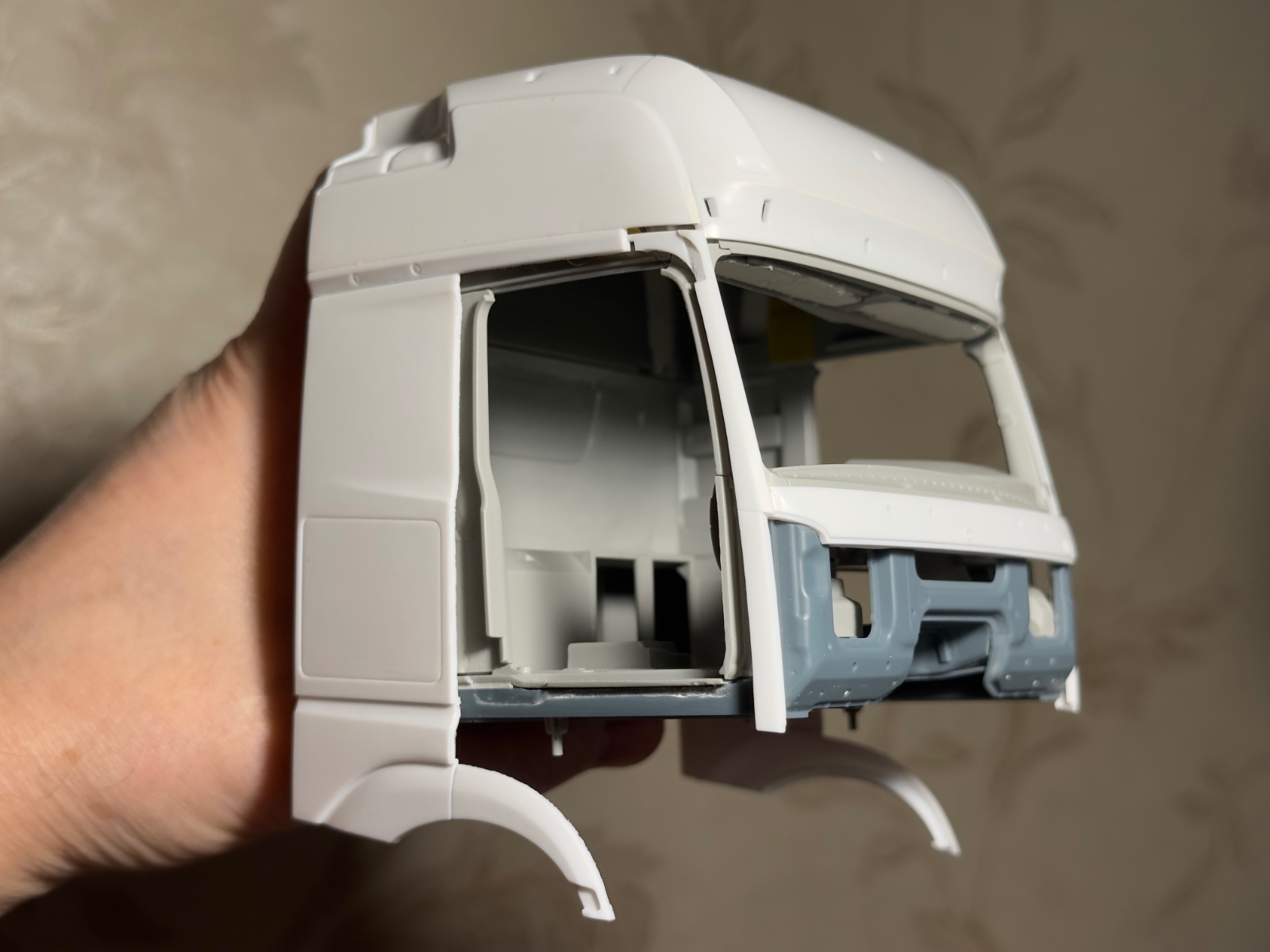

С кабиной пока так. Подгоняю друг к другу все детали, продумываю схему членения салона, дверного проёма и остальных деталей кабины.

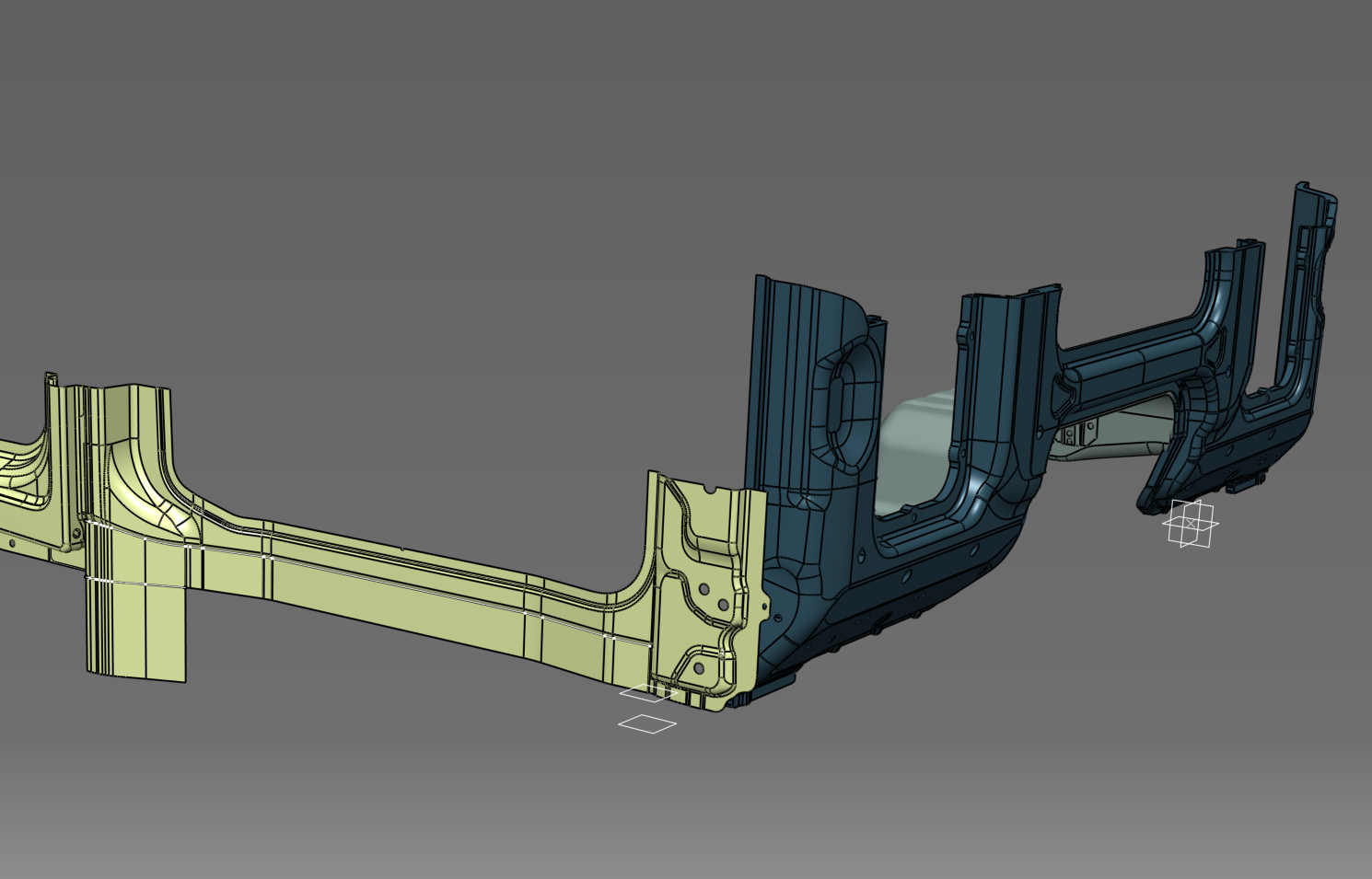

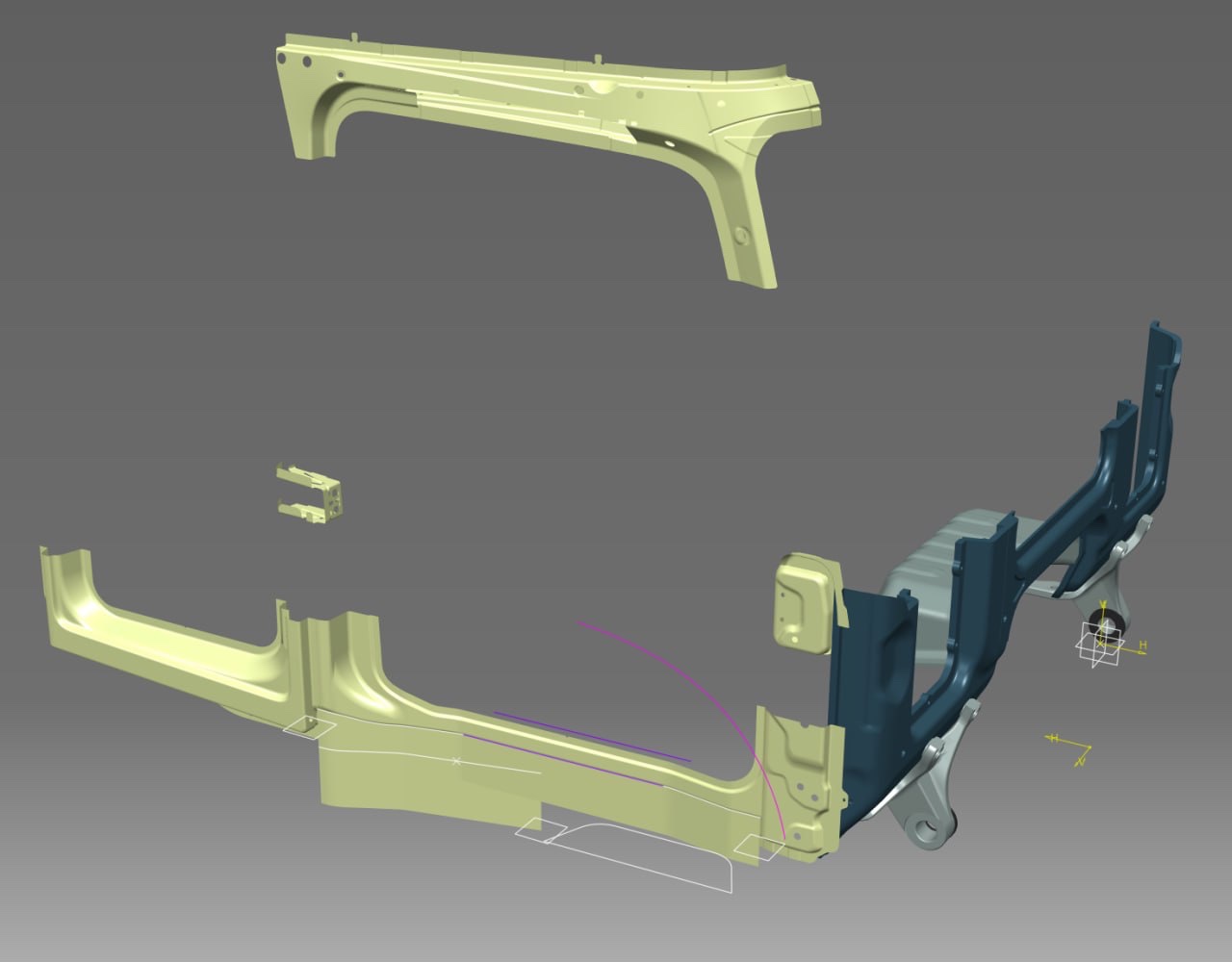

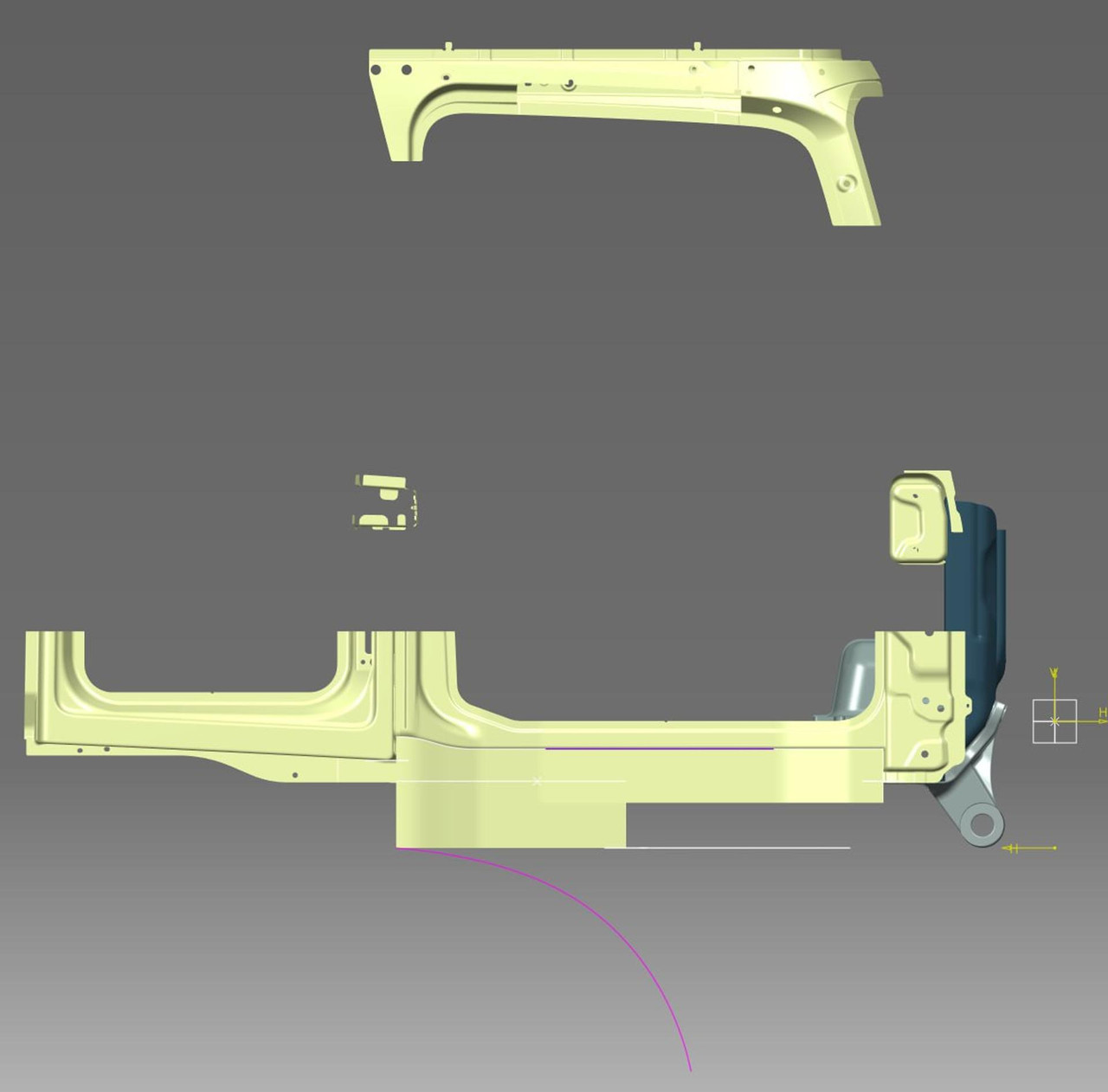

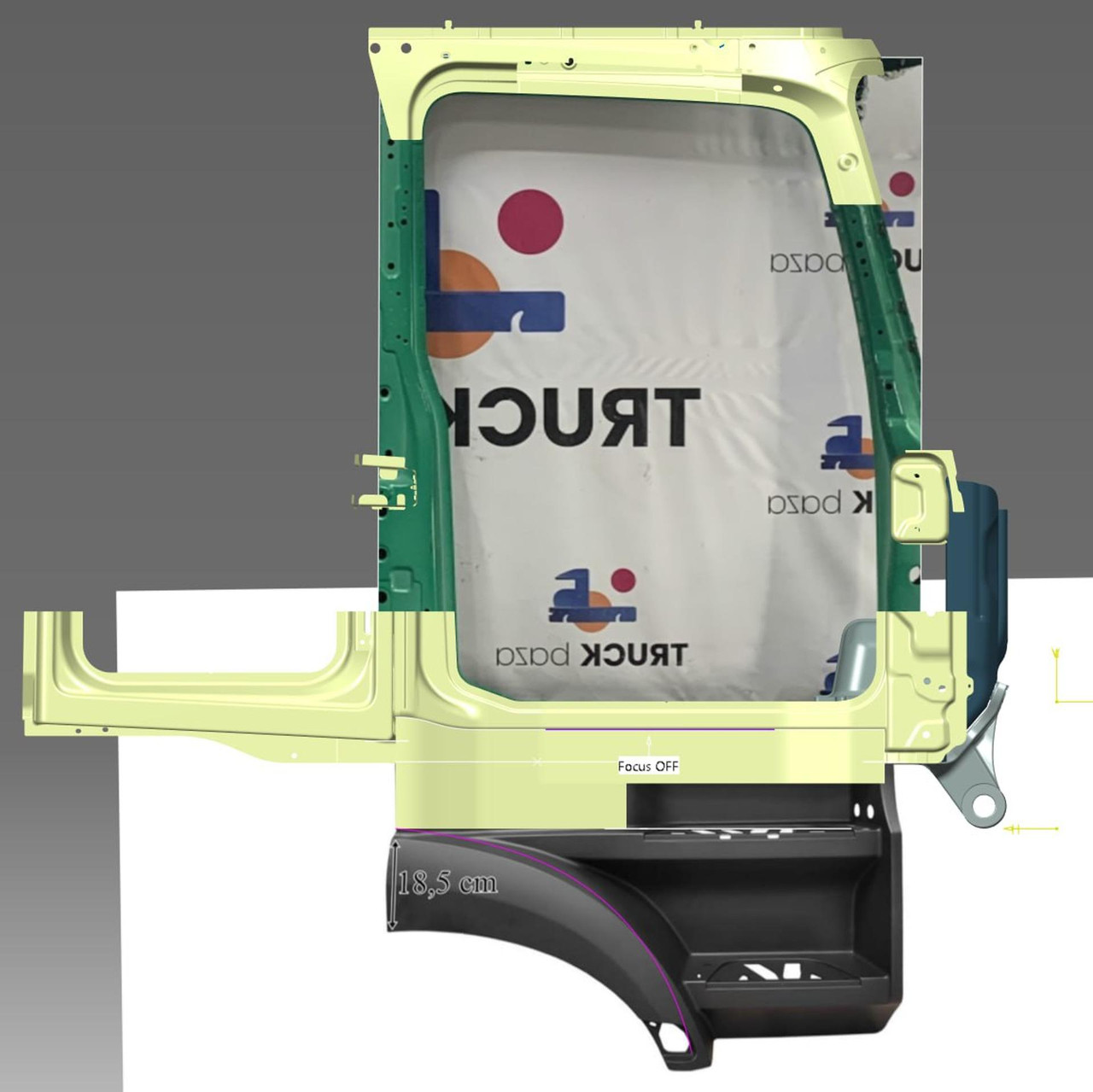

Параллельно с этим строю дверной проём и подножку в 3D, частично используя имеющиеся у меня модели камазовской кабины.

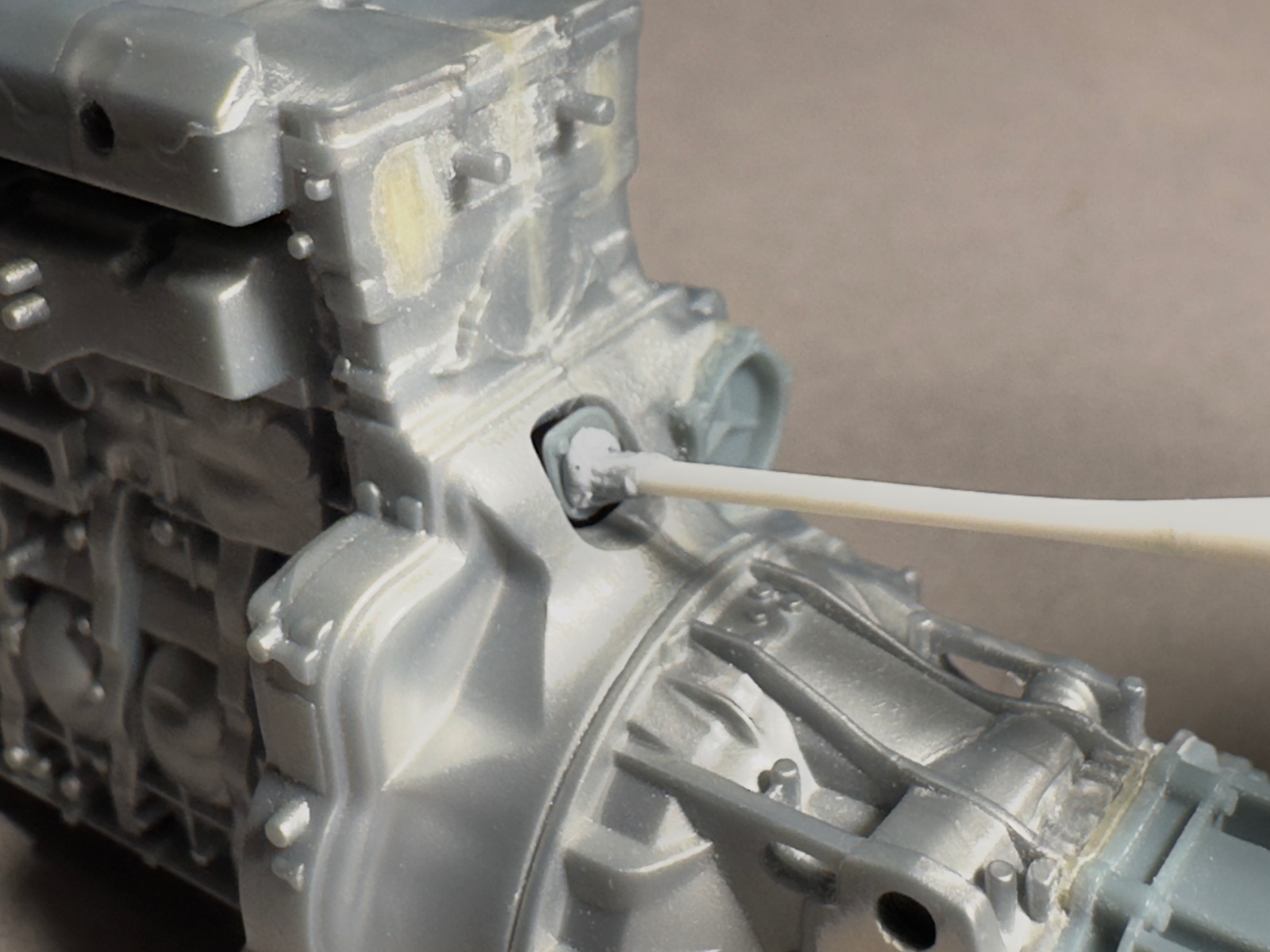

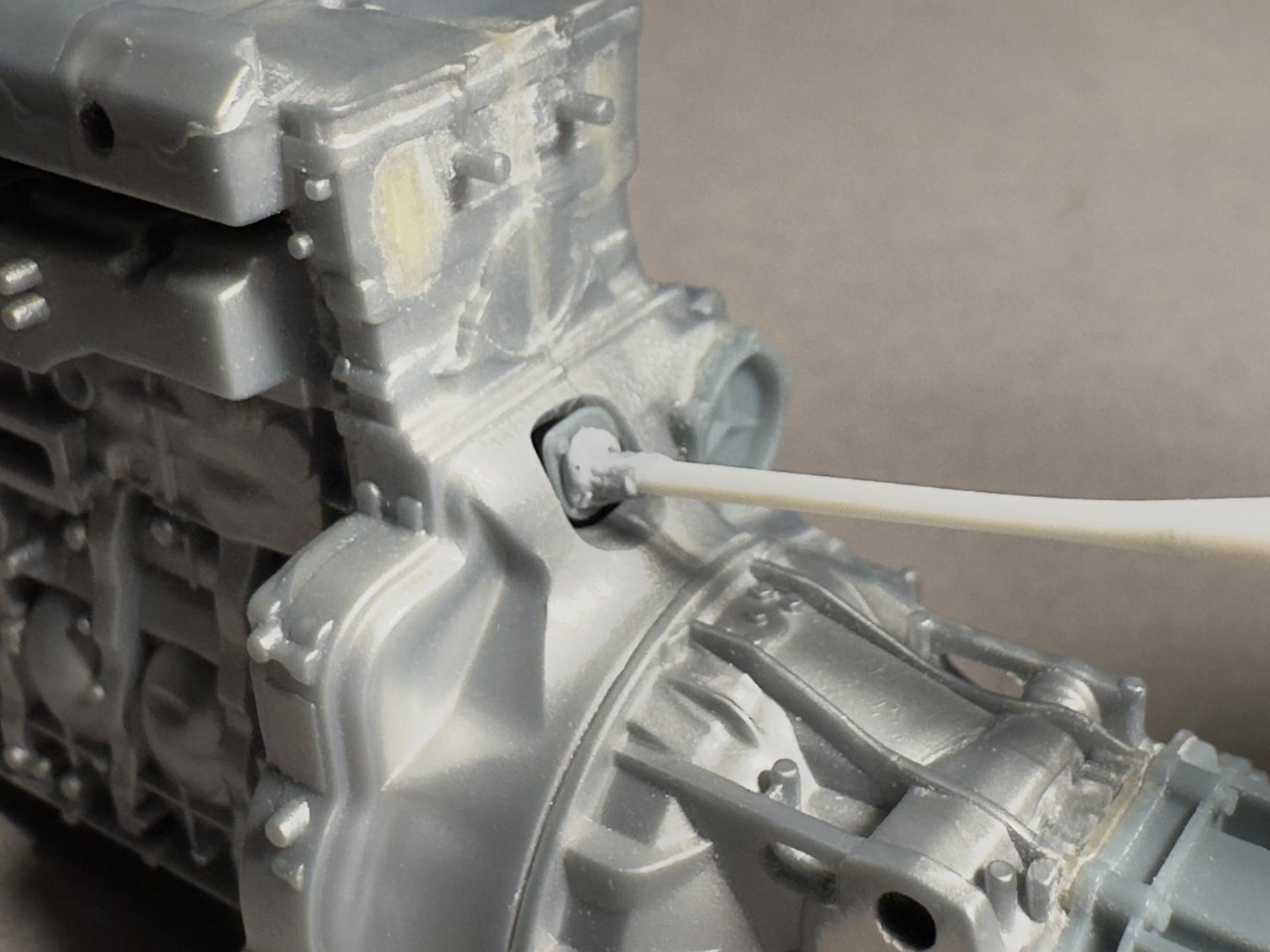

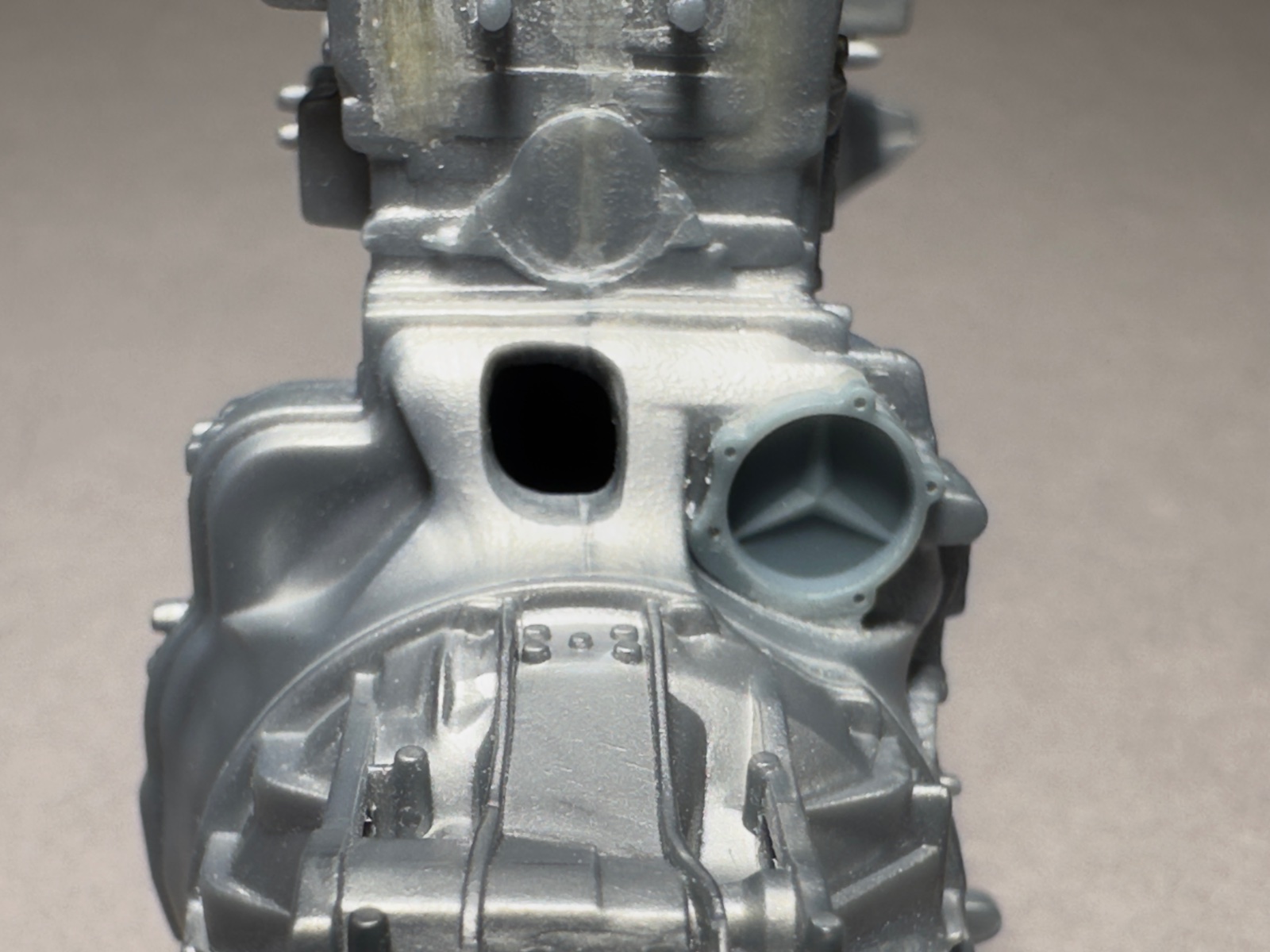

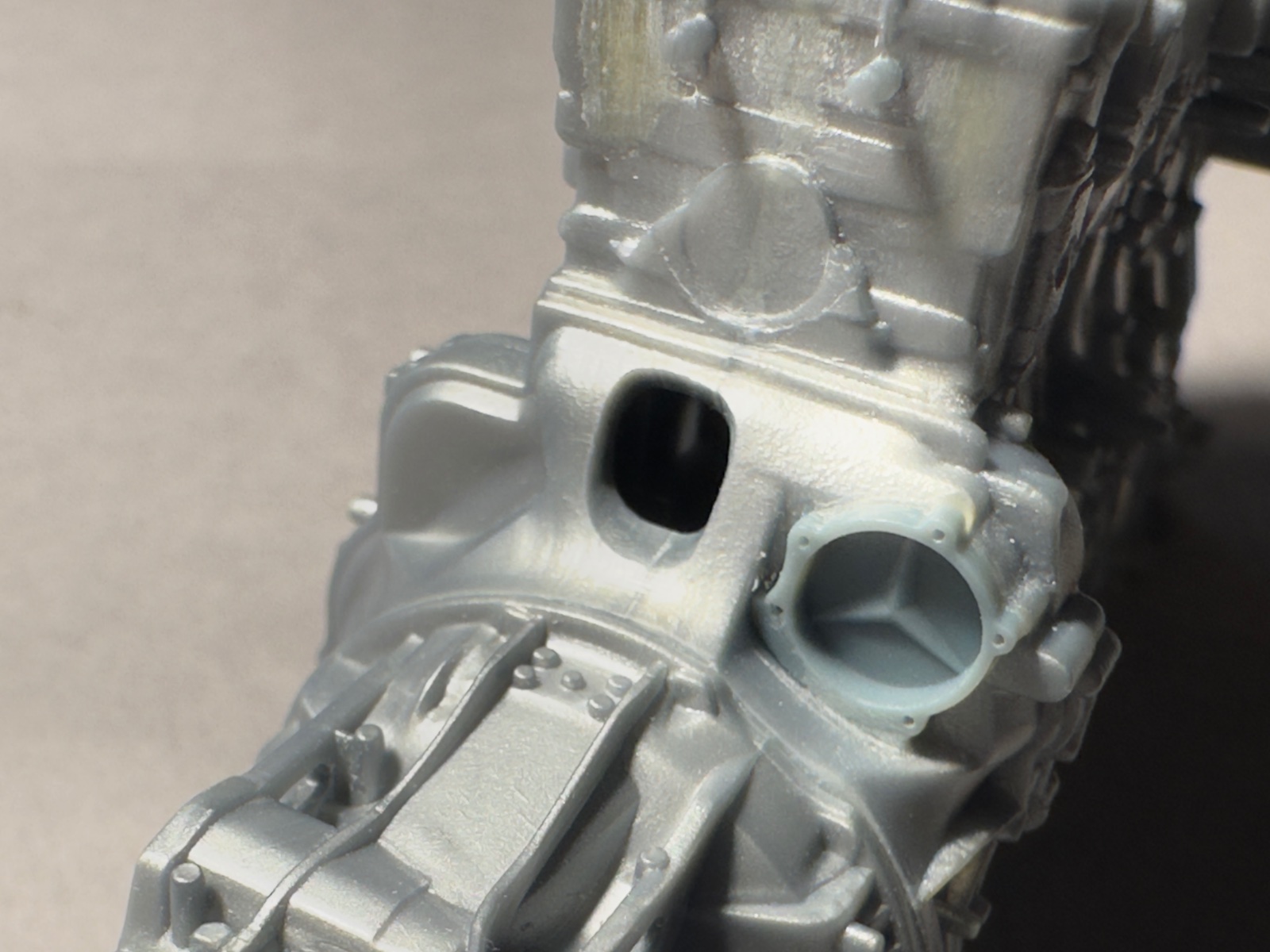

Это 3D-моделирование идёт у меня туго, поэтому решил отвлечься на мотор. Проделал в корпусе сцепления фигурное отверстие для углубления под крышку. Крышку я печатал ранее, а сейчас я прилепил её на обрезок литника и использовал для примерки, когда вырезал ножом форму отверстия. Вернее, отверстие я сначала просверлил сверлом, а потом доводил до нужной формы ножом и скальпелем. Наждачкой пройдусь на этапе финала.







Напомню, как это место выглядело раньше.

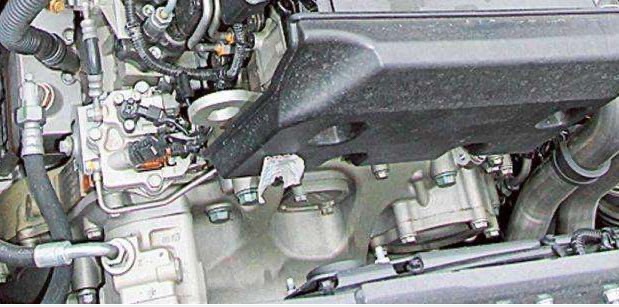

Должно выглядеть так.

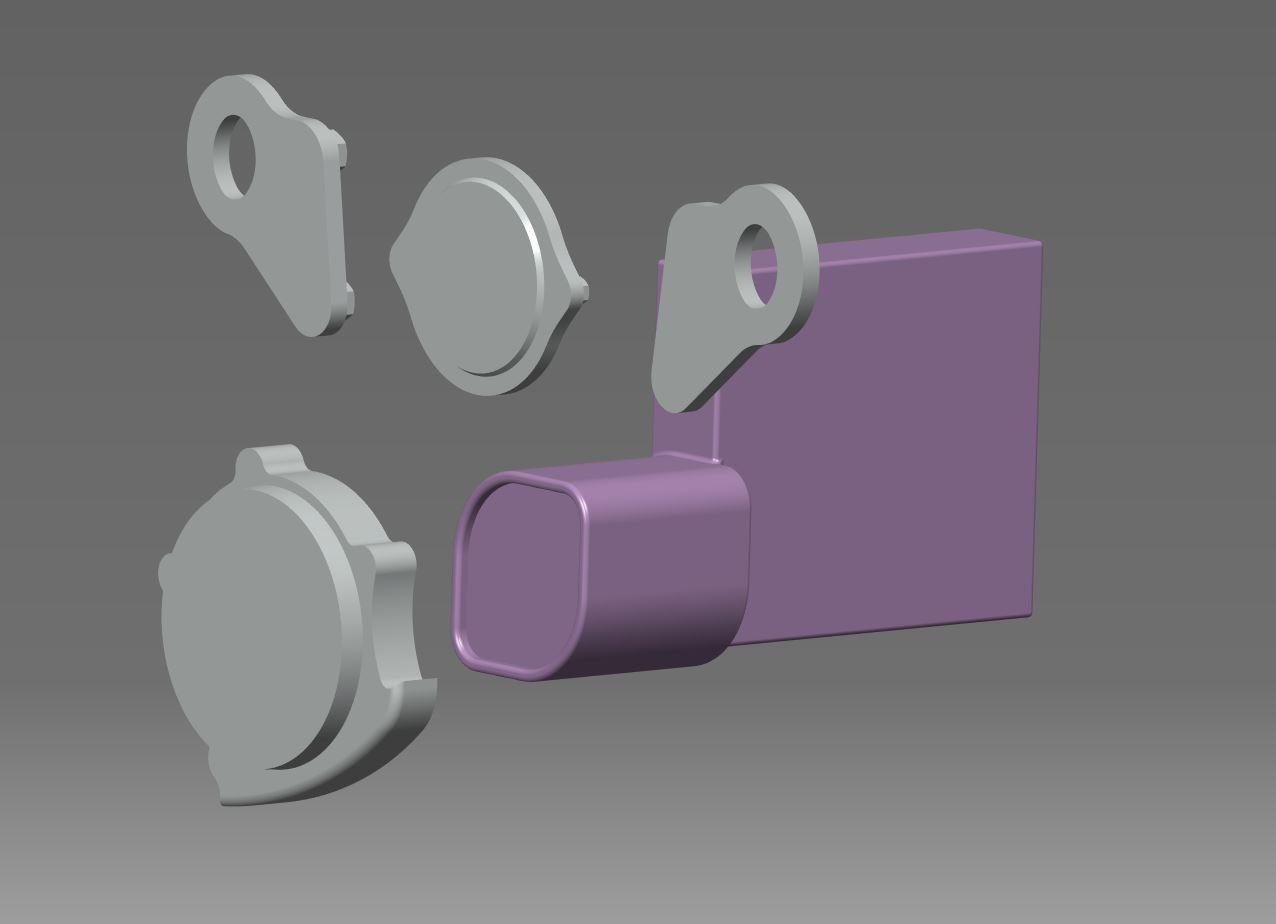

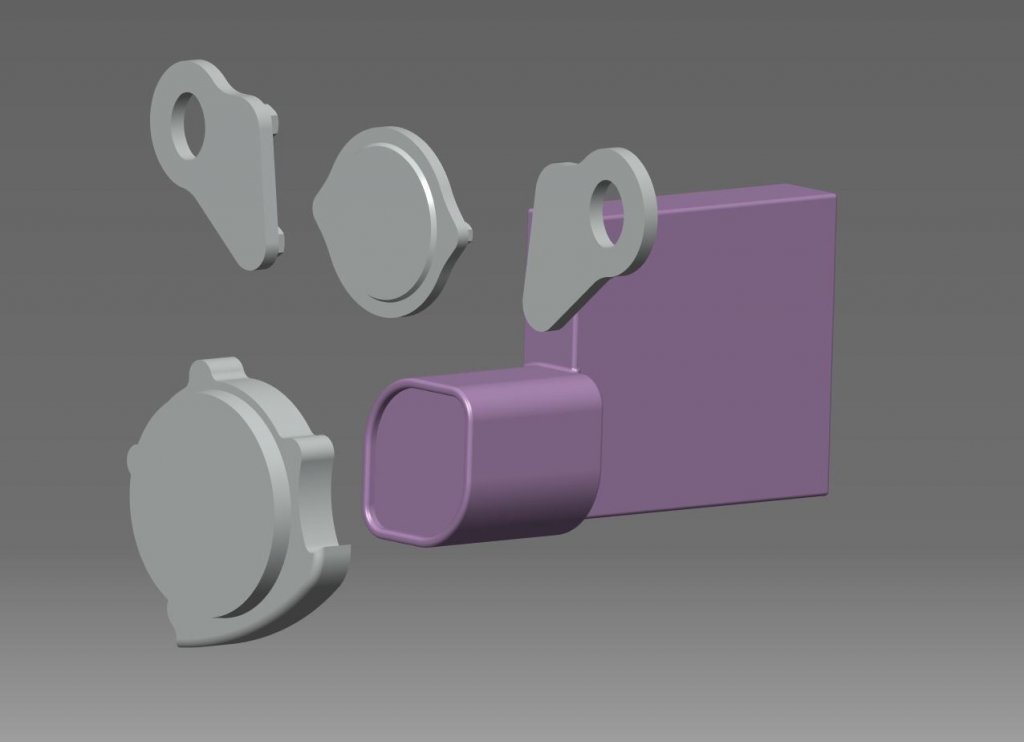

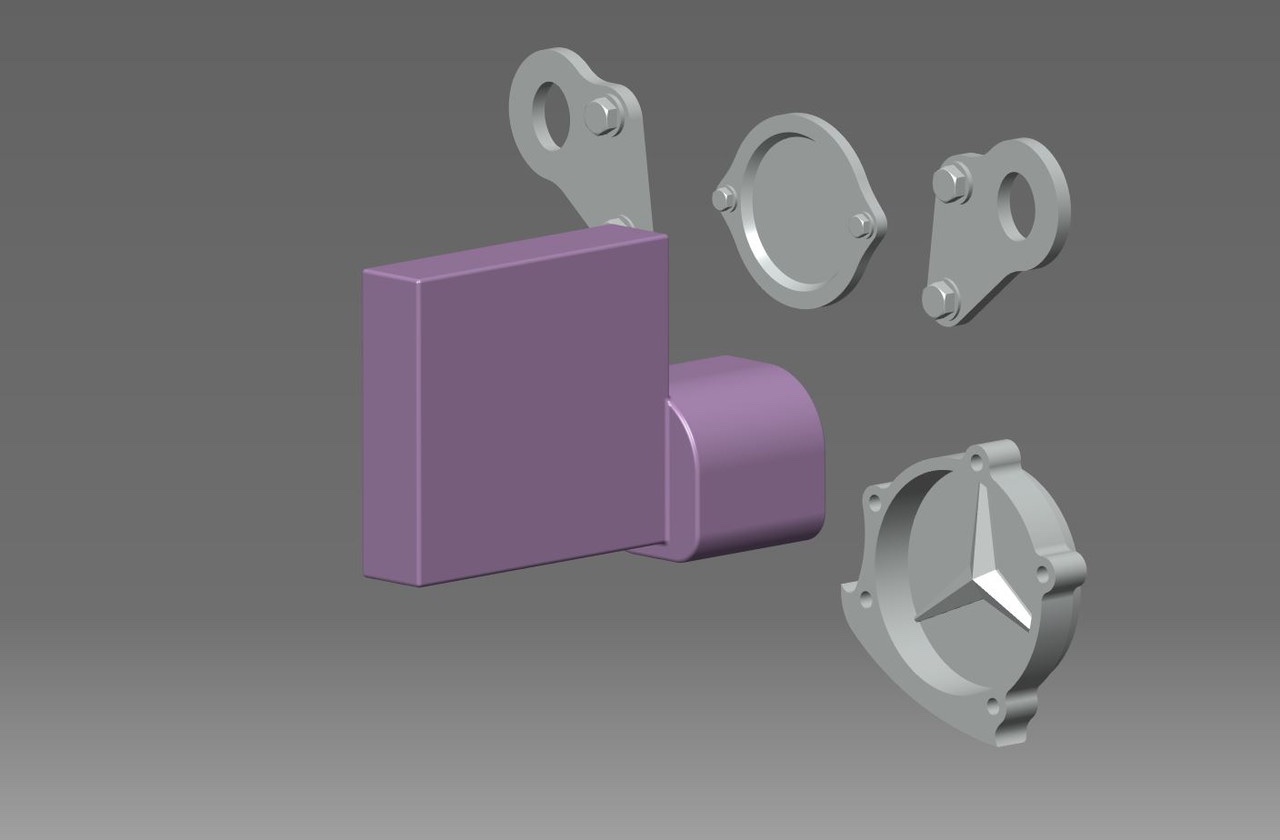

Чтобы получить углубление нужной формы, я построил и напечатал пуансон. Но об этом в следующий раз. В 3D мой пуансон выглядит так (сиреневая деталь).
