@Kryptonyte Если говорить о копировании существующих, то логичнее сначала снять с них слепок (Блюстафф, силикон и т.д.), а затем уже отпиливать или откусывать. Из вогнутой поверхности выпилить без повреждений самой ручки или поверхности кузова никак не получится. Но ты видел ручки на этой модели? Мыло мылом. А у Тамии реальная форма, прямо как у настоящей ручки.

Изменено 16 Jul 2021, 15:47:40 пользователем PETERSON

[Andrey Labuzov 6463]

47 минут назад, PETERSON сказал:

Можно использовать для моделизма. Проверено Петерсоном.

Учту ))



38 минут назад, Kryptonyte сказал:

их сохраняю для установки на модель

Не всегда штатные ручки пригодны для использования. На той же Импале родные ручки - чистая порнография.

[PETERSON 9333]

Наклеил листву. Симметрия на деталях оказалась совершенно никудышной, особенно, на задних расширителях. Я их приклеил, выровняв по высоте вырезы под колёсную арку. Мерил штангенциркулем, так что арки на одной высоте. Но форма расширителей сильно отличается друг от друга. Я это заметил ещё до приклеивания, приложив их друг к другу, но решил править форму уже на кузове. Жёлтой линией показал разницу по высоте в задней части, зелёной линией - горизонт. Может показаться, что левый расширитель приклеен ниже, но на самом деле эта разница из-за формы.



Для наглядности, вот так на оригинале. Жёлтая линия проведена между аналогичными точками. Правый расширитель на модели смотрится более правильным. Придётся доделывать симметрию на левом.



А ещё производитель не сделал на расширителях большую часть расшивки.



Показал отсутствующую расшивку жёлтыми стрелками.



Передние расширители получше задних. Разница тоже есть, но она некритичная.



И общее фото. Классная плюшка получается, несмотря на неточности транскита.



Изменено 23 Jul 2021, 14:15:10 пользователем PETERSON

[PETERSON 9333]

Немного подумав, решил оторвать задний левый расширитель. Всё-таки, я немного ошибся в первый раз с его положением. Расклеивал с применением средства Супер Момент Антиклей.



Всю накладку сдвинул чуть назад, заднюю часть повернул кверху. Стало гораздо лучше. Решил пойти на компромисс и не выводить идеальную симметрию, а то я опять не уложусь в сроки.



Можно заметить, что я уже прорезал расшивку на этой накладке.



И на виде сзади стало получше. Заднее нижнее ребро я чуть подрезал, и теперь оно смотрится на одном уровне с правым. Но теперь стала видна разница по высоте нижних рёбер на передних кромках. Заметил только на фотографии.



Изменено 25 Jul 2021, 19:41:44 пользователем PETERSON

[4auka 2738]

34 минуты назад, PETERSON сказал:

Решил пойти на компромисс и не выводить идеальную симметрию, а то я опять не уложусь в сроки.



Этого зародыша нужно взростить чуть-чуть в этом теле.



А нижние рёбра в зависимости от того что даёт реф можно довести и по тому что есть в данных деталях шпаклёвкой! Да кому я мысль подкидываю…один вечер накинуть шпаклевки, во второй вывести нужный уровень и форму. Держу кулаки за выкладку по проэкту в сроки конкурса!

[PETERSON 9333]

@4auka Спасибо, Антон!



Не откладывая в долгий ящик, покажу, как сидит кузов на штатной подвеске. Надо прикинуть, насколько его нужно занизить.



А сидеть он должен вот так. Зад нужно опустить несильно, а перед прилично.



Вылет нужно немного убрать. По миллиметру спереди и по полтора сзади.



[PETERSON 9333]

Ну вот, со стенсом я закончил. Тонкую настройку буду делать при финальной сборке после покраски.

Регулировку производил путём отпиливания ступичных узлов и приклеивания их в нужной позиции.















Изменено 28 Jul 2021, 10:45:39 пользователем PETERSON

[Dina 997]

Красота какая!

[MAXIM.GRK 96]

Фитмент получился потрясающий!
Очень надеюсь увидеть этот проект в готовых!

[PETERSON 9333]

@Dina @MAXIM.GRK Спасибо, друзья!

Сегодня короткий этюд про сусликов.

Ревелл решил добавить в кит коробку передач, которая в данном автомобиле находится сзади и совмещена с задним редуктором. Но на собранной модели её не будет видно ни под каким углом. Видимо, это сделано в просветительских целях, чтобы моделист познакомился с конструкцией этого Мерседеса.

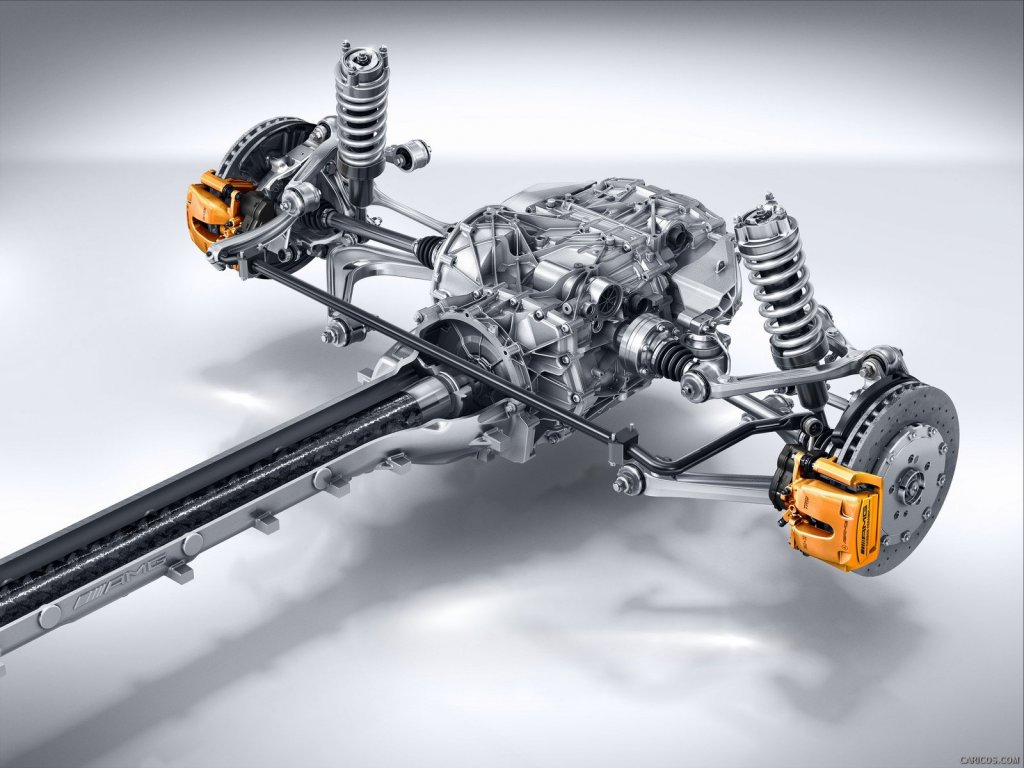

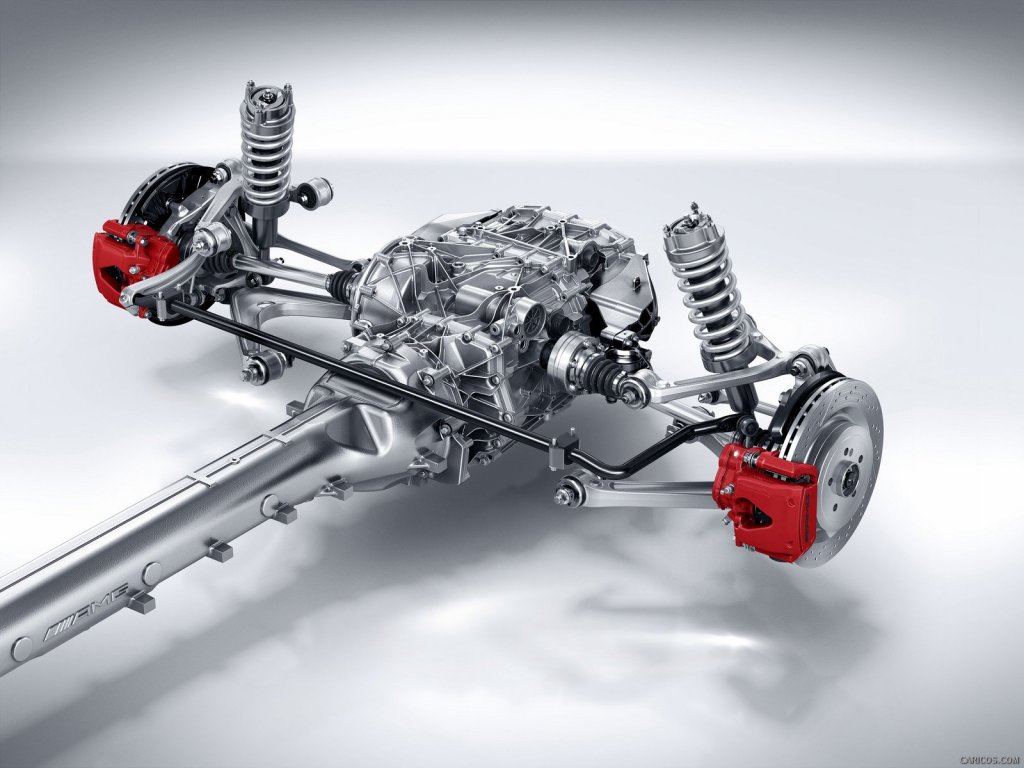

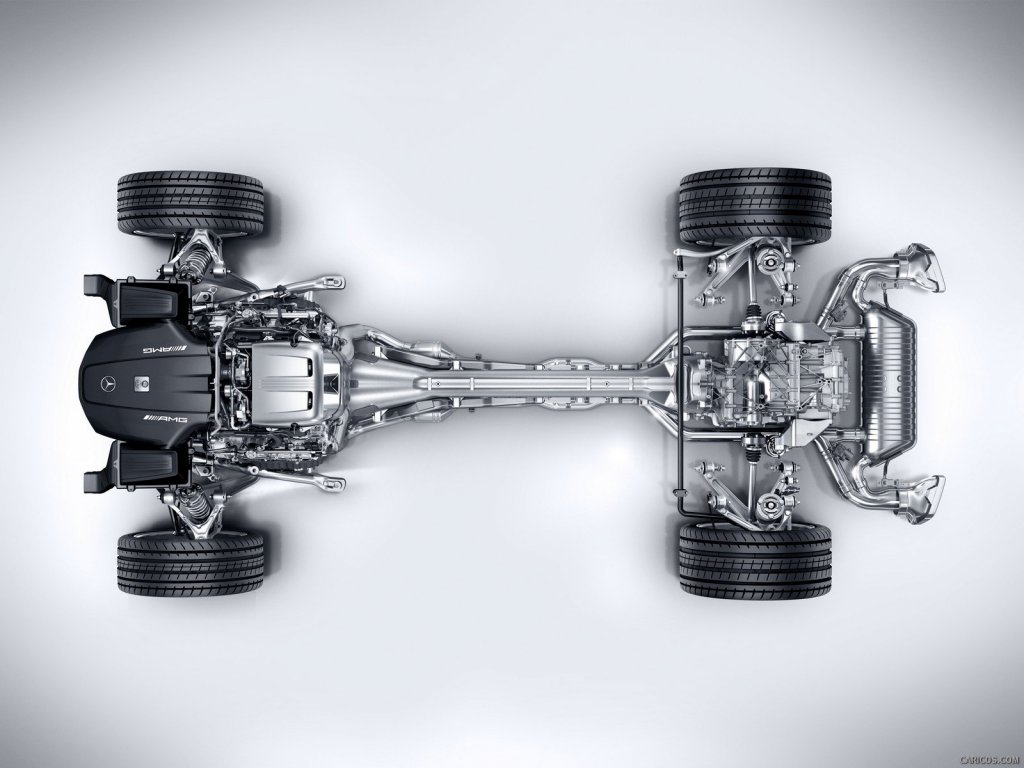

Такая схема называется Transaxle и применялась во многих спортивных автомобилях (Порше, Феррари, Мазерати, Астон Мартин и др.) для лучшей развесовки и, как следствие, для лучшей управляемости. Двигатель и коробка передач соединяются жёсткой трубой, внутри которой проходит соединительный вал, в данном случае карбоновый.







Ревелловцы, конечно, молодцы, но почему они сделали пол-суслика? Что им мешало для полноты картины добавить в кит ещё одну деталь - соединительную трубу? Я решил восполнить этот пробел, благо это заняло немного времени. Саму трубу я сделал из стальной пустотелой спицы для вязания фирмы Гамма.



И теперь у меня мотор жёстко соединён с коробкой передач, как в настоящем автомобиле.









[Andrey Labuzov 6463]

29 минут назад, PETERSON сказал:

Я решил восполнить этот пробел, благо это заняло немного времени. Саму трубу я сделал из стальной пустотелой спицы для вязания фирмы Гамма.

Только не говори, что ты сделал всего 3/4 суслика и не добавил карбоновый вал внутри...

Изменено 29 Jul 2021, 09:45:24 пользователем Andrey Labuzov

[PETERSON 9333]

@Andrey Labuzov Конечно добавил! Только я вам его не покажу.

[Andrey Labuzov 6463]

47 минут назад, PETERSON сказал:

@Andrey Labuzov Конечно добавил! Только я вам его не покажу.

Ну отлично. Значит, мой мир не пошатнулся

[Kryptonyte 1276]

Миша, примерь ванну салона на эту трубу. Есть ощущение, что не сядет она

[PETERSON 9333]

@Kryptonyte Спасибо за совет! Но Миша уже имеет привычку всё по десять раз примерять, прежде чем что-то приклеить.





[Kryptonyte 1276]

Ты будешь использовать травление? Тормозные диски совсем невнятные тут

[Andrey Labuzov 6463]

6 минут назад, Kryptonyte сказал:

Ты будешь использовать травление? Тормозные диски совсем невнятные тут

Мне кажется, ты пропустил первый пост...

[PETERSON 9333]

30 минут назад, Kryptonyte сказал:

Ты будешь использовать травление?

Конечно. Иначе для чего же я его покупал? И тормозные скобы я тоже поставлю новые. Я их показывал не так давно.

[Godzik13 1036]

Миша всё шикарно, очень бы хотелось увидеть данную сборку в завершении

[PETERSON 9333]

@Godzik13 Спасибо, Годжик! Мне тоже хотелось бы.

В последние дни занимался передней подвеской. Как и планировал, сделал более-менее правильные углы поворота колёс.

Сделал на глазок верхние рычаги. Всё равно их не будет видно на собранной модели. Обрезал оковалки нижних рычагов и удлинил их пластиком. Видны следы экспериментальной подгонки белым пластиком на одной из сторон.



По информации, найденной в Интернете, попытался просверлить отверстия под оси с углом Кастера 11 градусов 30 минут. Плюс-минус, конечно же.



Максимально обрезал и обточил ступичные узлы от Ревелла. Левый на фотографии ещё подгоню по форме к правому. Вклеил в них кусочки миллиметровой стальной трубки. Тормозные скобы в будущем обрежу, поэтому не обращайте внимания на разный угол крепления. Новые скобы приделаю симметрично.



Примерка.







Подкрылки прилично пришлось расширить спереди и сзади с помощью бормашинки. Обода на дисках сточил изнутри по пол-миллиметра. Верхние рычаги заузил для обеспечения нужного угла поворота - в них упирались обода.



Ну вот, требуемый результат получен. Остаётся сделать рулевую рейку спереди, чтобы соединить колёса.













[TheYellowHB 773]

Вот уж не подумал бы, что угол кастора может так здорово оживить модель! Здорово! Принял к сведению.

[Kryptonyte 1276]

21 минуту назад, TheYellowHB сказал:

Вот уж не подумал бы, что угол кастора может так здорово оживить модель! Здорово! Принял к сведению.

Чисто Мерседесовская тема)

[Andrey Labuzov 6463]

Ну ёмаё... вот и как после тебя собирать такие же модели? Это ж просто жалкое подобие будет ))

[PETERSON 9333]

2 часа назад, Andrey Labuzov сказал:

и как после тебя собирать такие же модели?

Очень просто: используй мой ВИП в качестве инструкции. Можно ещё лучше собрать, если не будет ограничений по времени. Кстати, комплект сидений я тебе отложил.

[Andrey Labuzov 6463]

1 час назад, PETERSON сказал:

используй мой ВИП в качестве инструкции

Именно так и буду делать )



1 час назад, PETERSON сказал:

Кстати, комплект сидений я тебе отложил

Спасибо! Но, там, видимо, придётся отложить всё, что ты напечатал ))
