Nissan Skyline GT-R R33 Pandem

[PETERSON 9452]

5 часов назад, Idontlikebroccoli сказал:

Кстати, на приведённом тобой примере синего R400 передние диски с насечками

Я тоже заметил.

[Idontlikebroccoli 1657]

6 часов назад, PETERSON сказал:

Я тоже заметил.

Заметил до или после моего ответа?

Вопрос принципиальный.

[PETERSON 9452]

До, но своё сообщение уже не стал править. Просто нашёл видео с четырёхсоткой полностью в заводском исполнении.

[Idontlikebroccoli 1657]

50 минут назад, PETERSON сказал:

До, но своё сообщение уже не стал править.

Миша, за честный ответ респект. Просто ты привёл пример, которым пытался убедить меня в отсутствии насечек на тормозах R400, а меж тем в этом примере насечки имелись. Насечки Шредингера получились…

P.S. Я теперь учёный стал, всё референсными фото проверяю!

Кривить душой не буду, всё благодаря твоим комментам…

Лан, проехали!

[PETERSON 9452]

Я не пытался никого убеждать. Любое отличие от прототипа можно объяснить тем, что каждый владелец может затюнить свой образец по своему усмотрению. Я просто спросил.

[Idontlikebroccoli 1657]

Глава 10. Окончательное решение салонного вопроса.



Приветики!

Сначала немного про задний дворник. У прототипа полностью демонтирован и дворник и форсунка омывателя, а отверстия в стекле закрыты какими-то тоненькими накладками:





С такой мелкотой решил не заморачиваться, буду делать версию со штоком и форсункой:

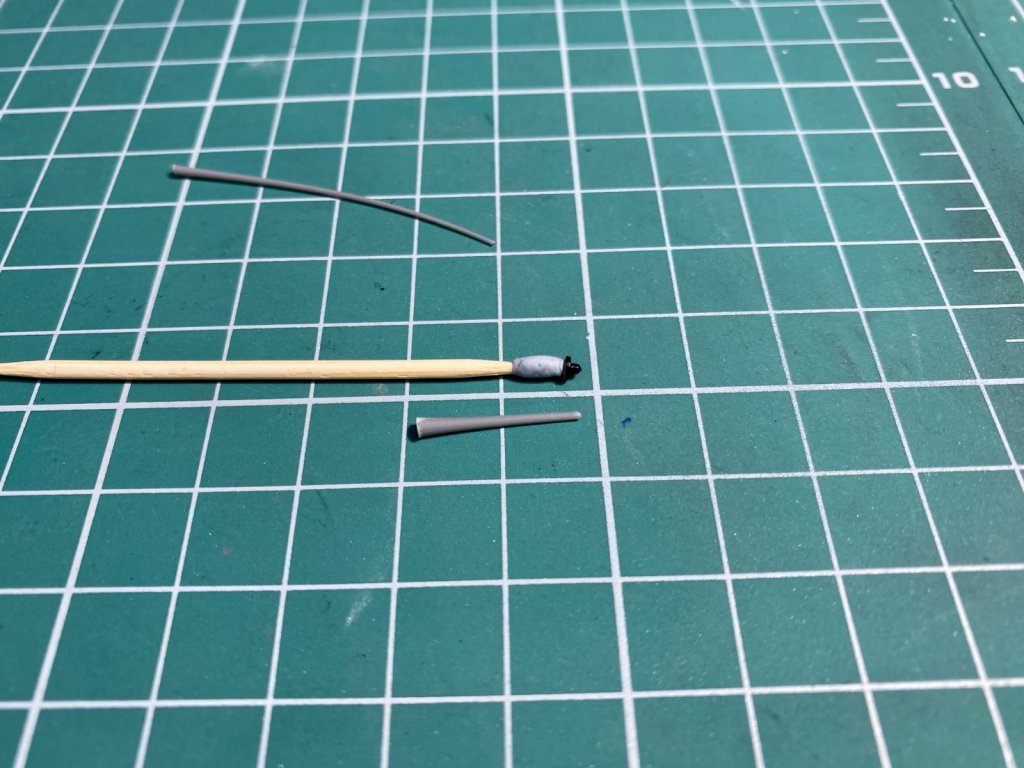

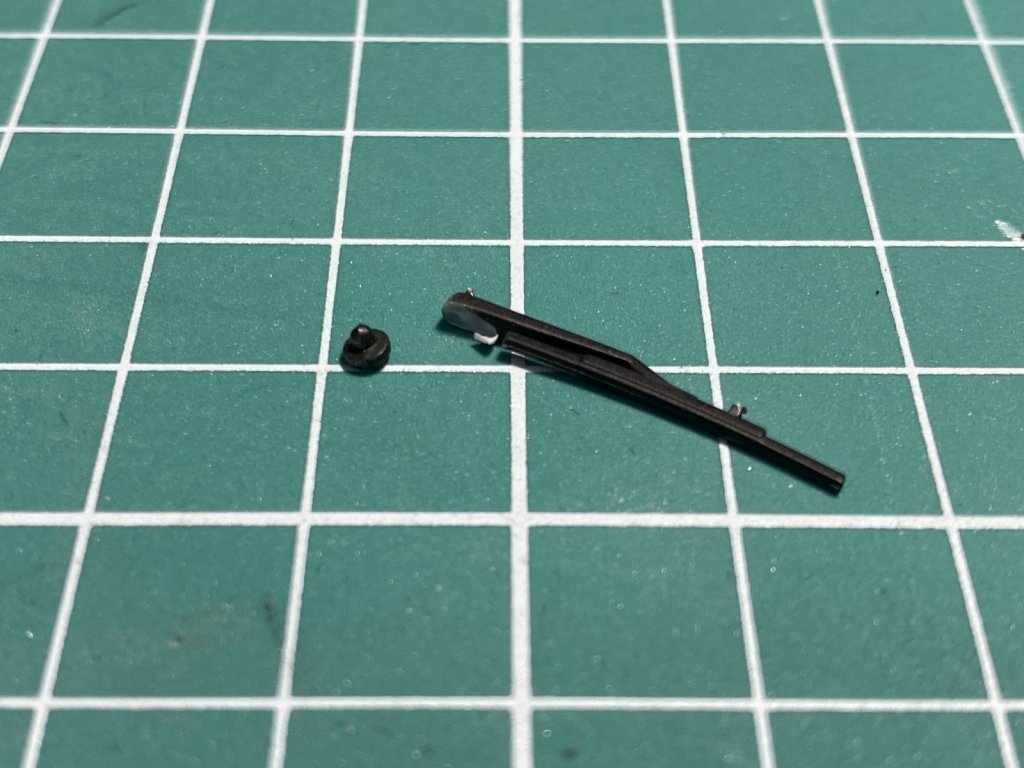

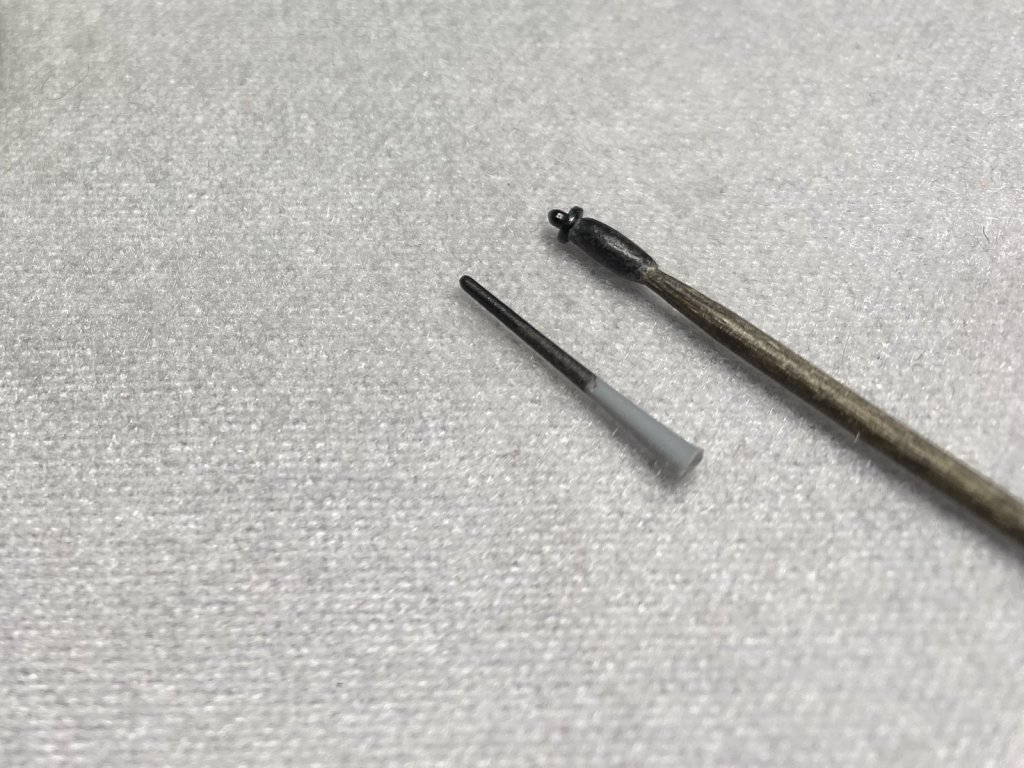

От штатного дворника отрезал основание, подточил место среза. Переворачиваем деталь и у нас есть основание дворника со штоком. Из тянутого литника сделал заготовку под форсунку, задул детальки в TS-29

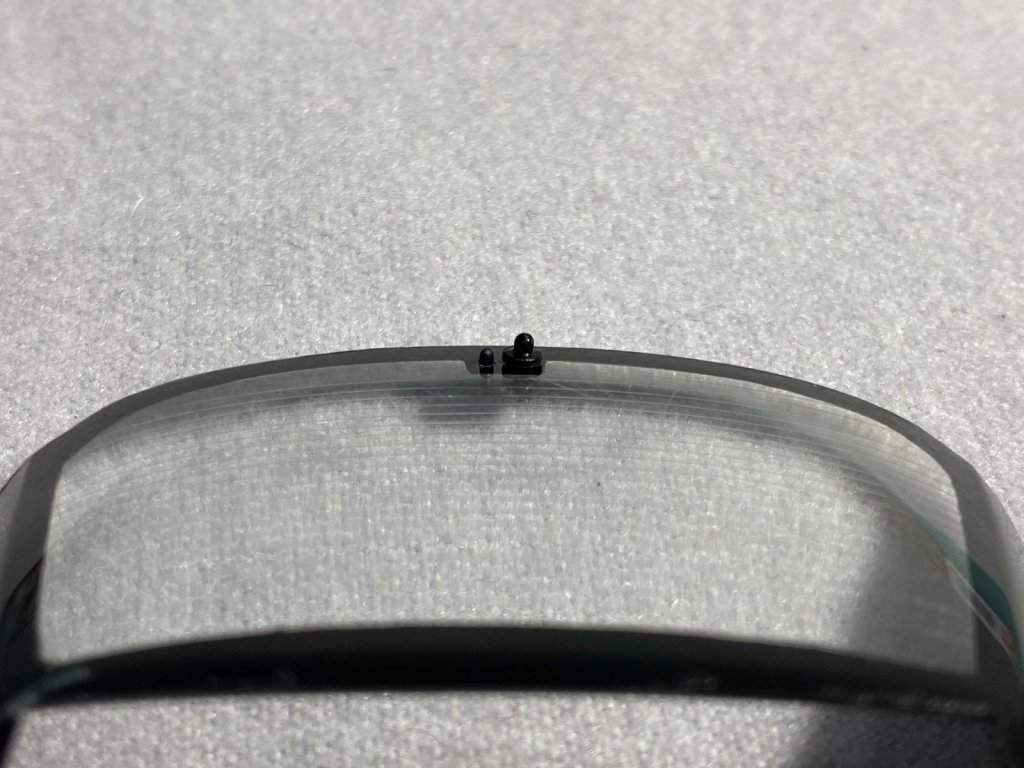

Для форсунки просверлил отверстие в стекле, а основание дворника приклеил на стекло сверху:





Далее приступил к небольшим доработкам в салоне.

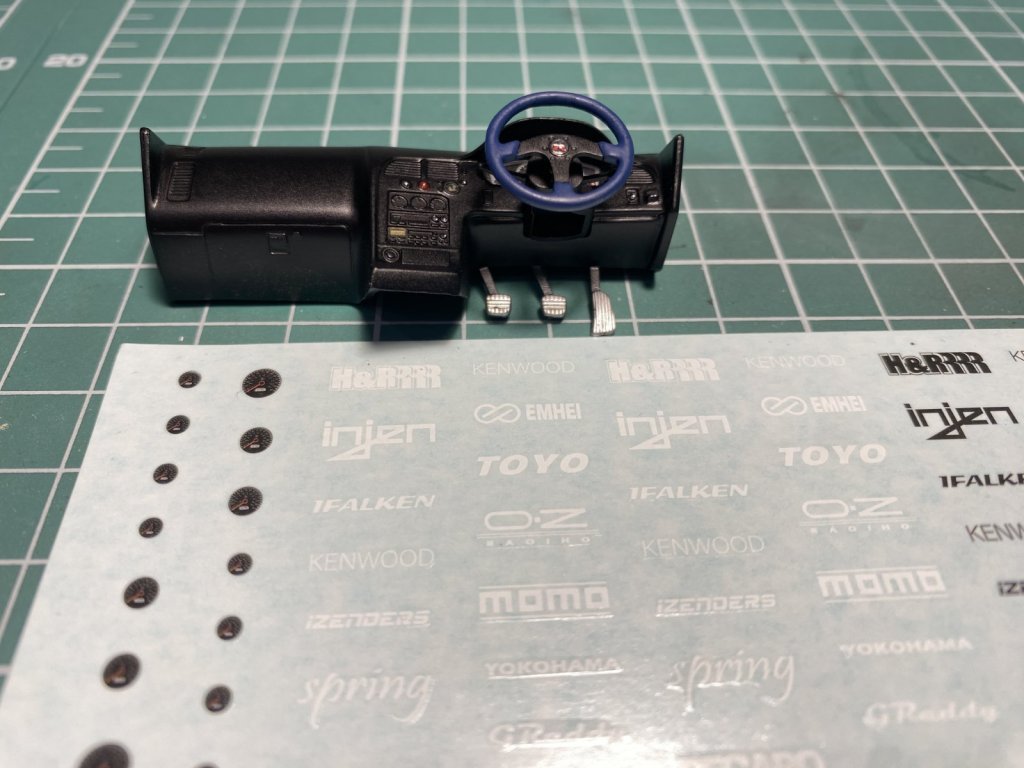

Ранее, специально для этого кузова приобрел на Али вот такой лист с декалями.





Брал его именно из-за декалей для приборов двух типоразмеров (слева на листе). Разглядывая фото на Али, прикинул, что декали маленького диаметра должны подойти к приборке Скайлайна R33 (Тамия, к сожалению, для них декалей не даёт. У Тамии там только отштамповка стрелок и шкал).

Глазомер не обманул. Ну вот, так уже поинтереснее:

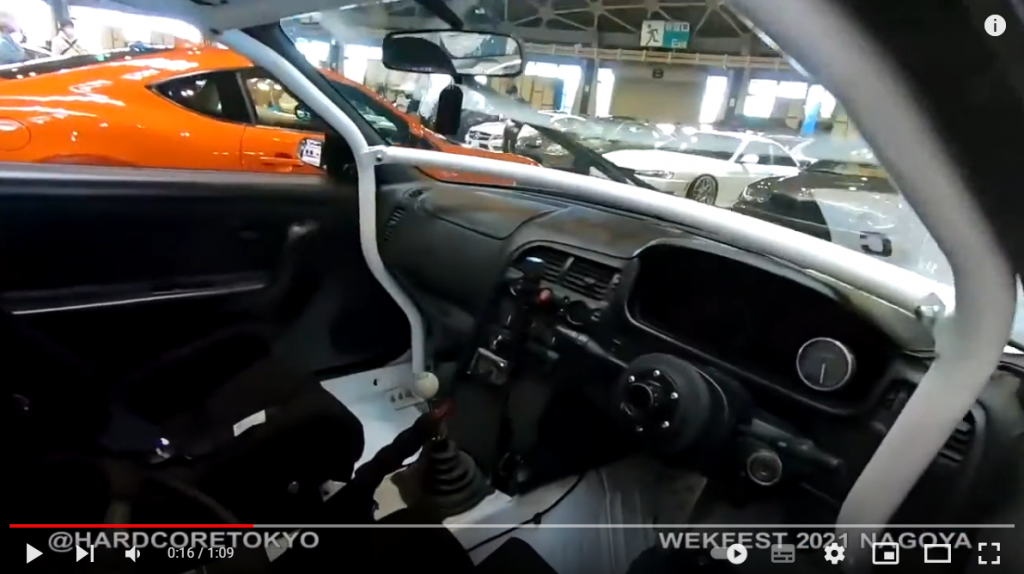

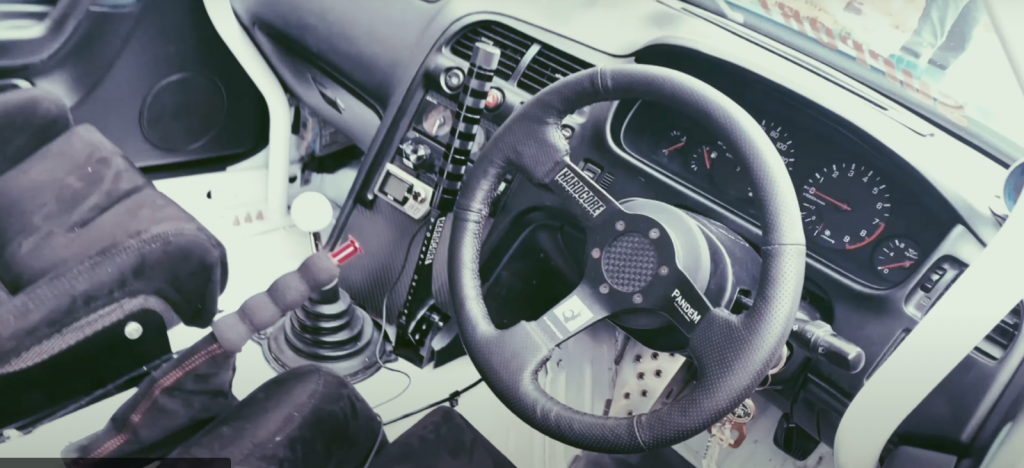

Идём дальше. У прототипа имеется дополнительный прибор, закреплённый прямо поверх основной доски приборов:

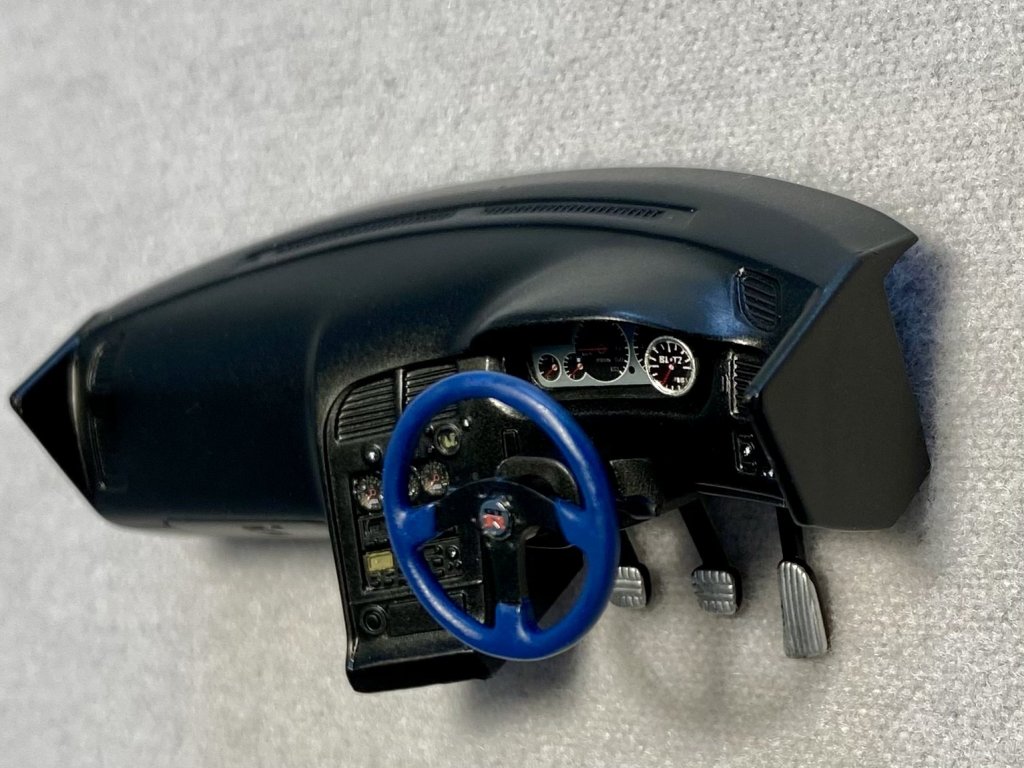

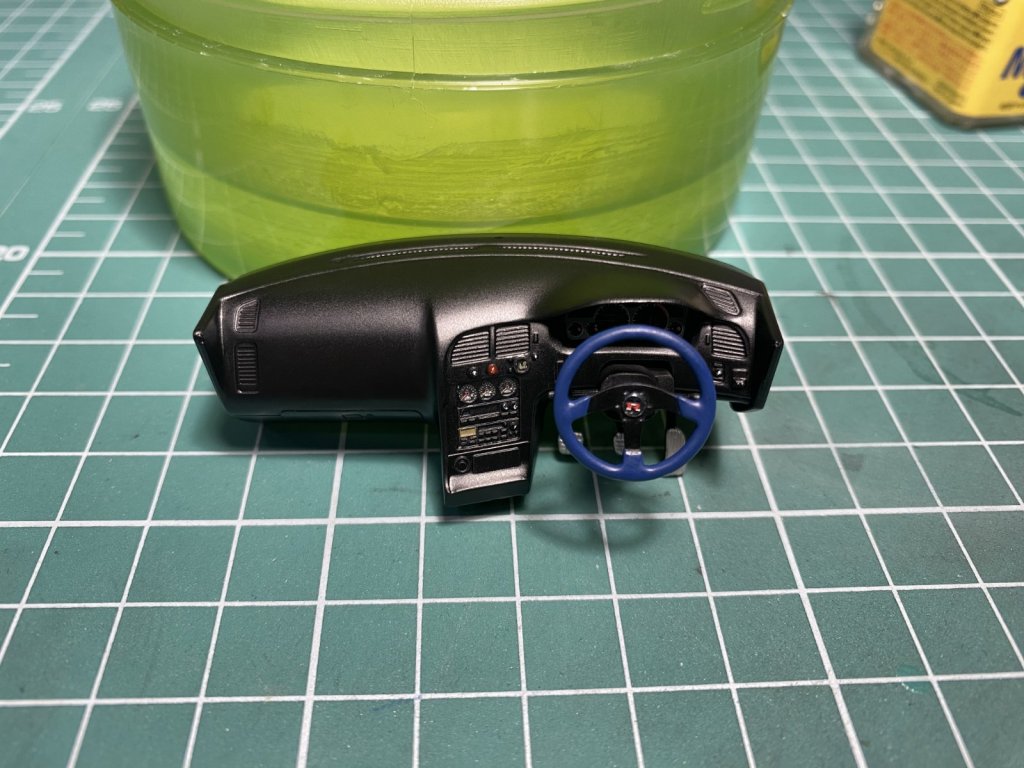

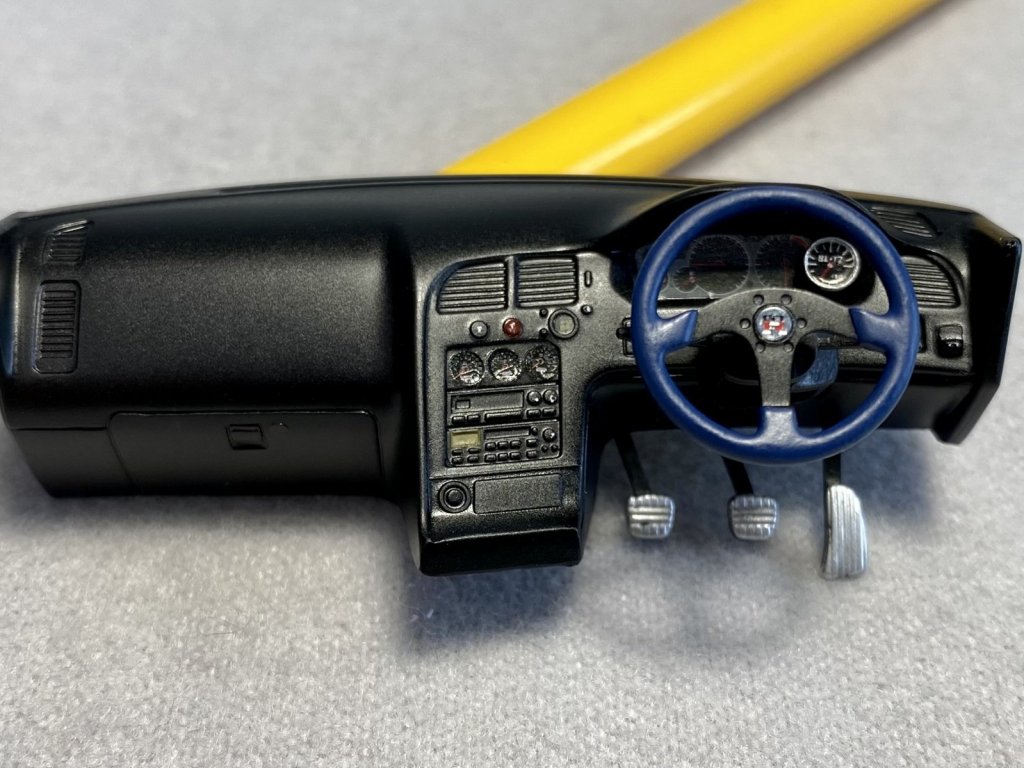

Как уж он там крепится, на скрине не видно, но сама идея показалась мне интересной. Ранее не встречал такого размещения. Собрал из запасов допик от Фугу и воткнул в такое же место на приборке:

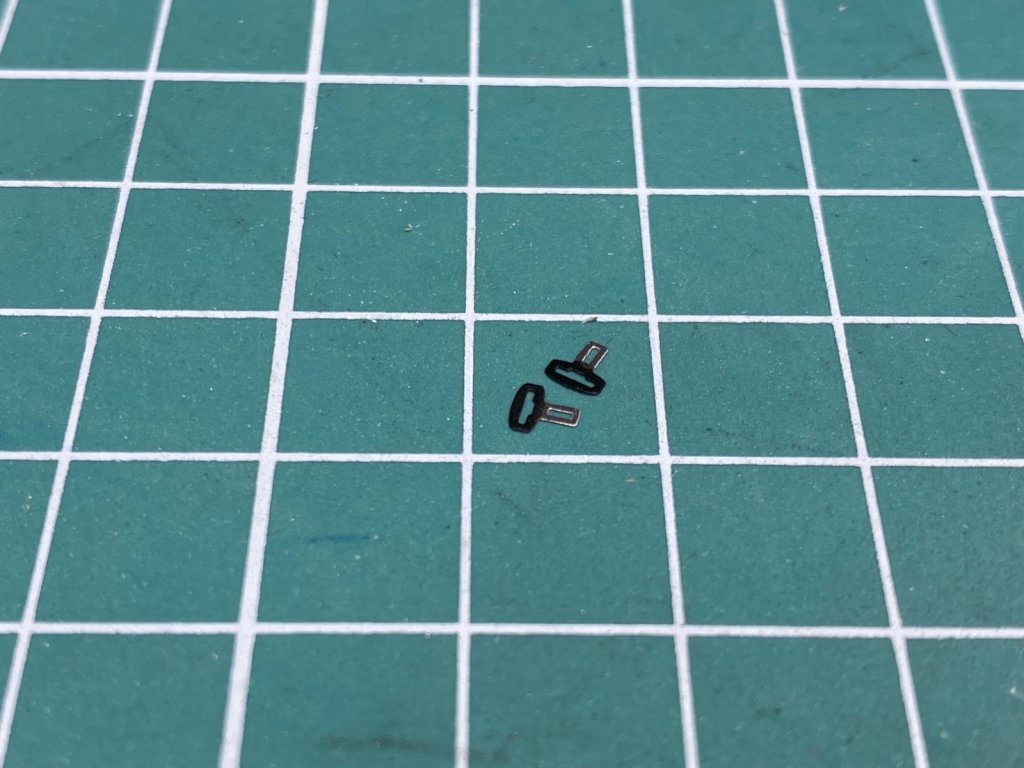

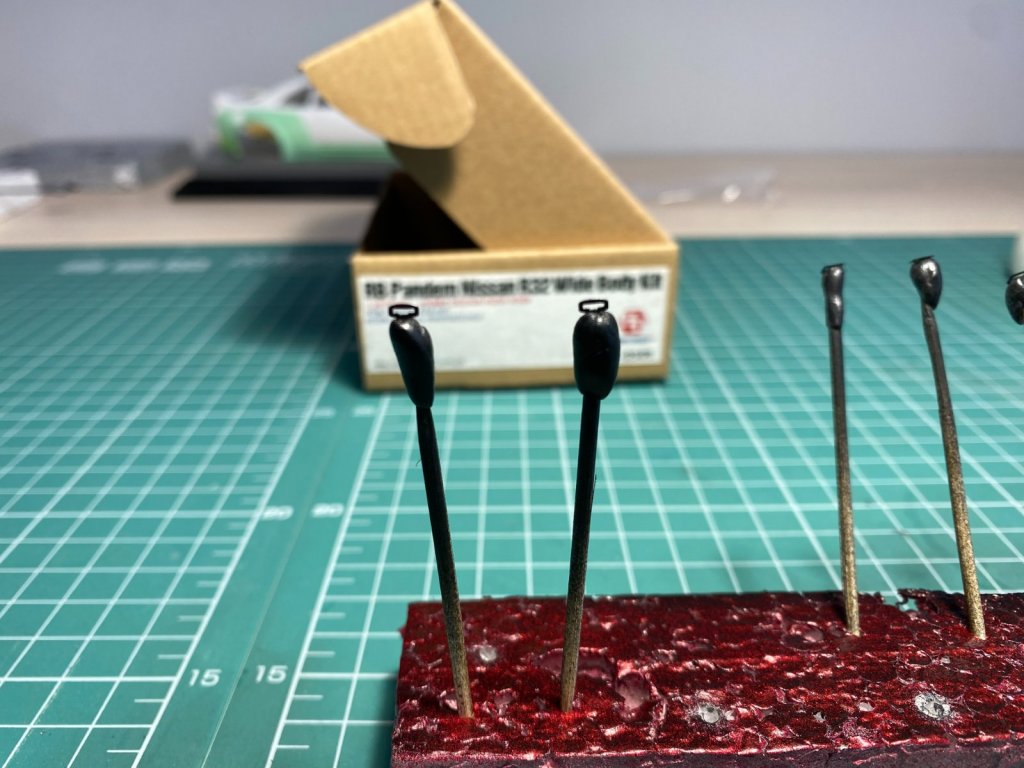

Как я уже упоминал ранее, в остатках кита R32 Pandem есть комплект для гражданских ремней безопасности. Решил добавить ремни на задний диван. Открасил петли замков как полагается:





Ранее перед покраской этих деталей я маскировал язычки маскировочной лентой. Теперь же решил просто воткнуть язычки в шарики БлюТак и разровнял поверхность прилегания язычков, чтобы была ровная грань.

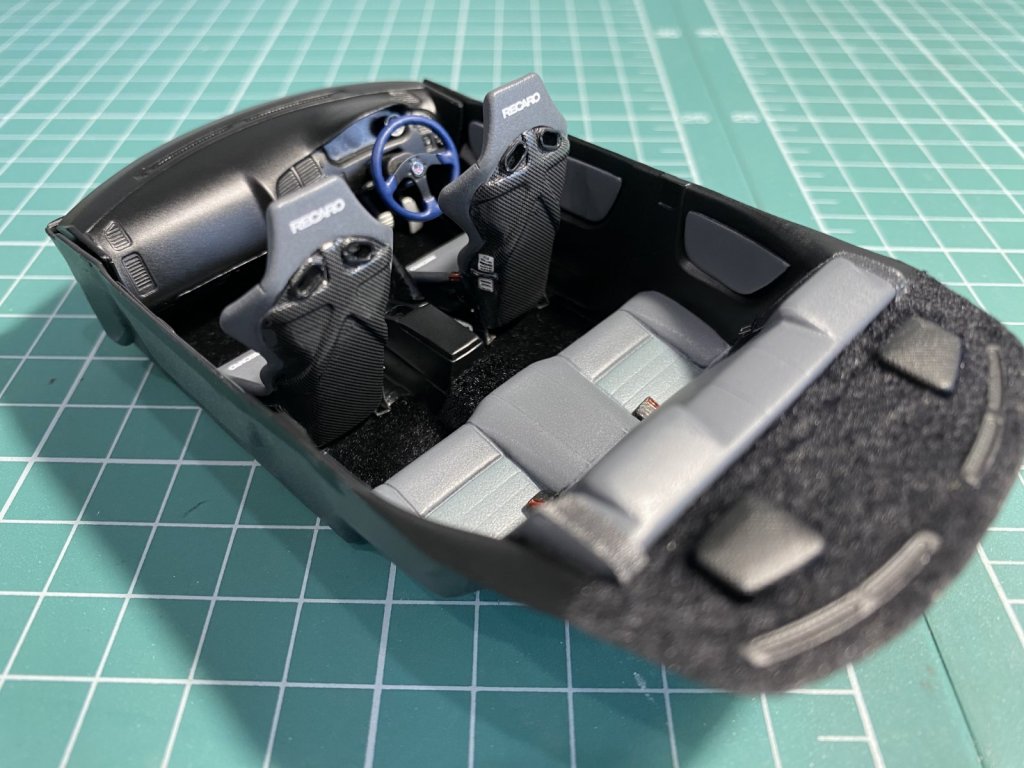

Закрепил ремни и замки на заднем диване. Верх ремней завел за спинку дивана. Итоговые фото ниже, а пока ремарка:

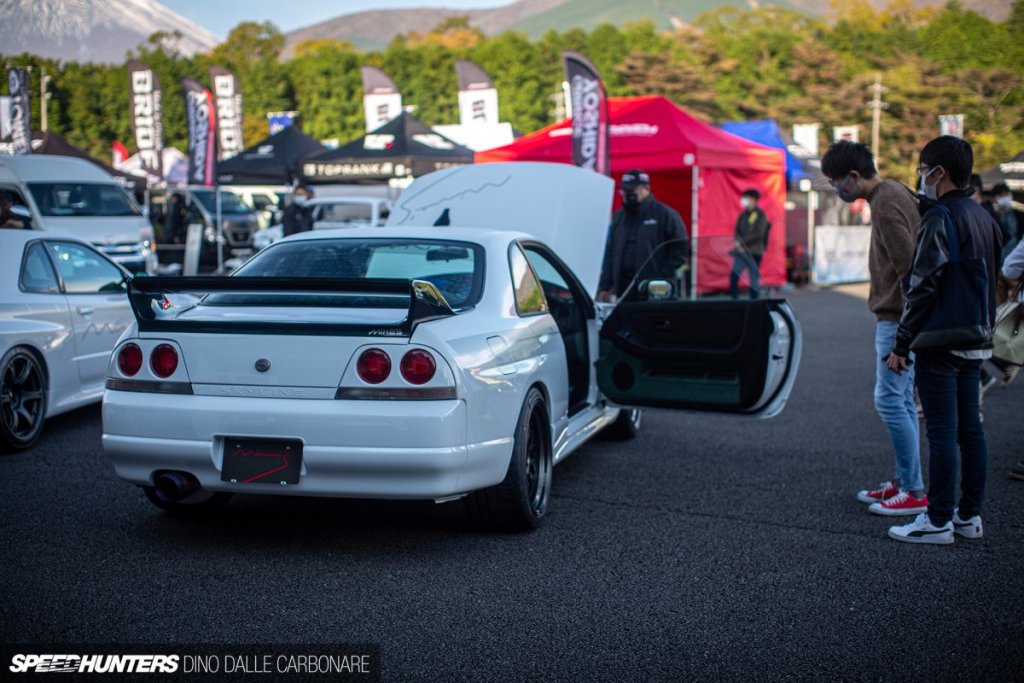

Внимательно изучил матчасть, верх задних ремней у R33 уходит в задние стойки крыши:





Но к стойкам крыши на модели прикрепится возможности нет, поэтому прошу понять и простить.

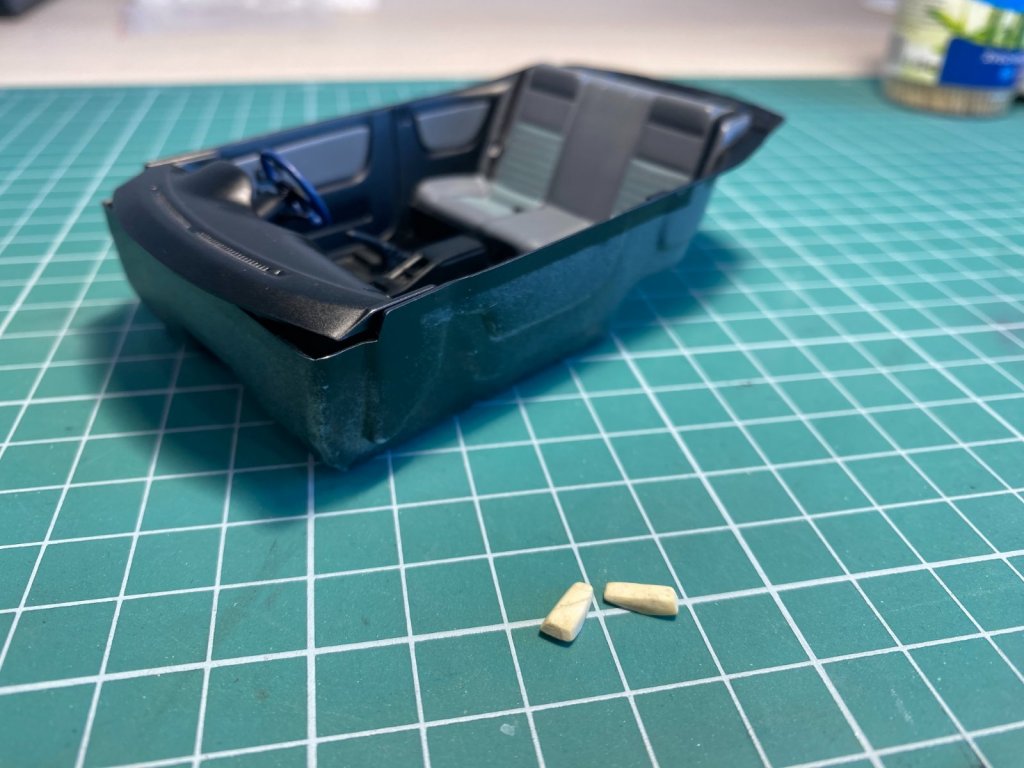

Воодушевленный задними ремнями решил установить и передние. Уже начал точить заготовки под центральные стойки:

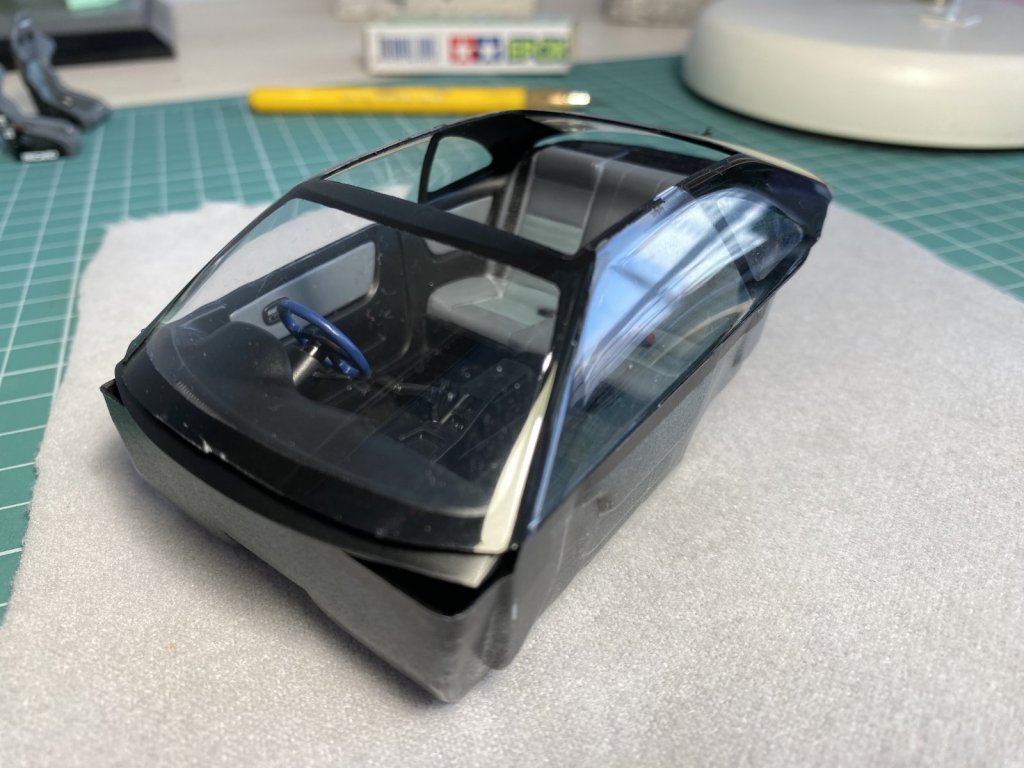

Но, потом догадался примерить ванну остекления...

Упс!.. Боковые срезы ванны остекления приходят точно в срезы ванны салона…





Ну, ладно! Ну, и подумаешь… Не очень-то и хотелось!

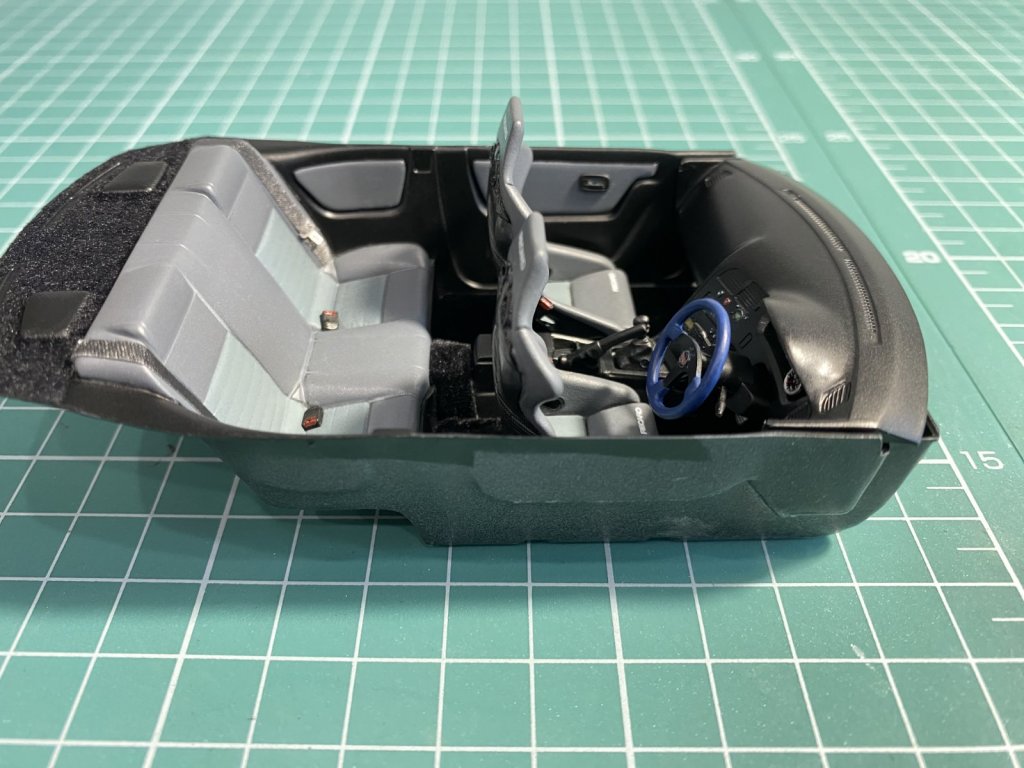

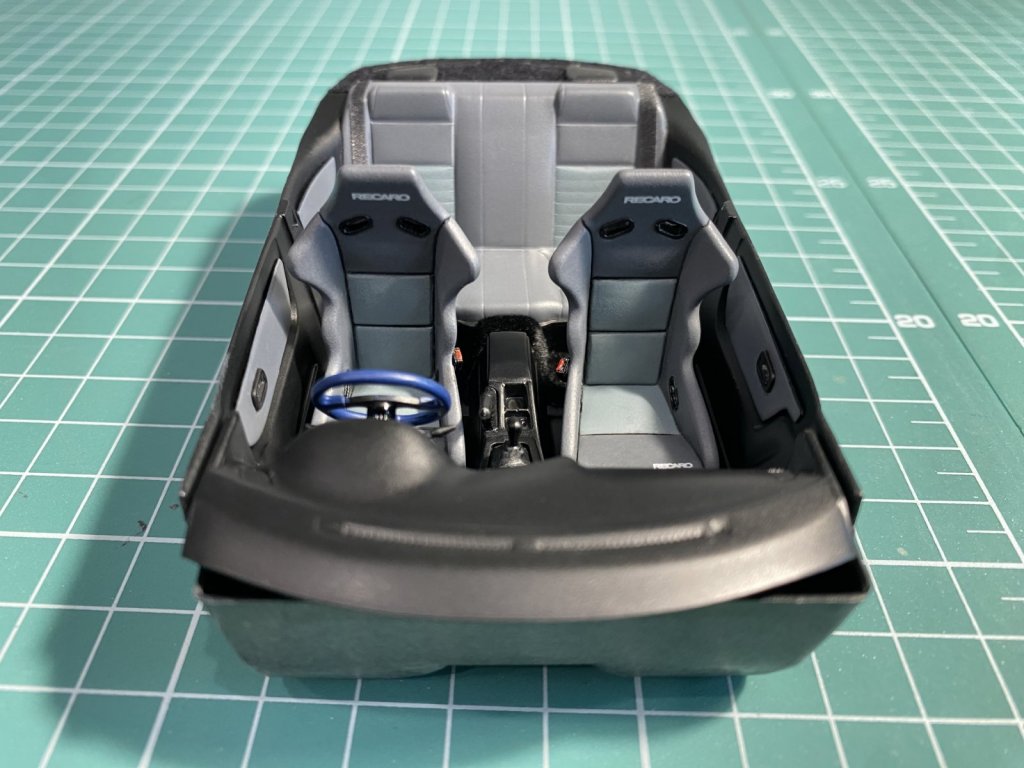

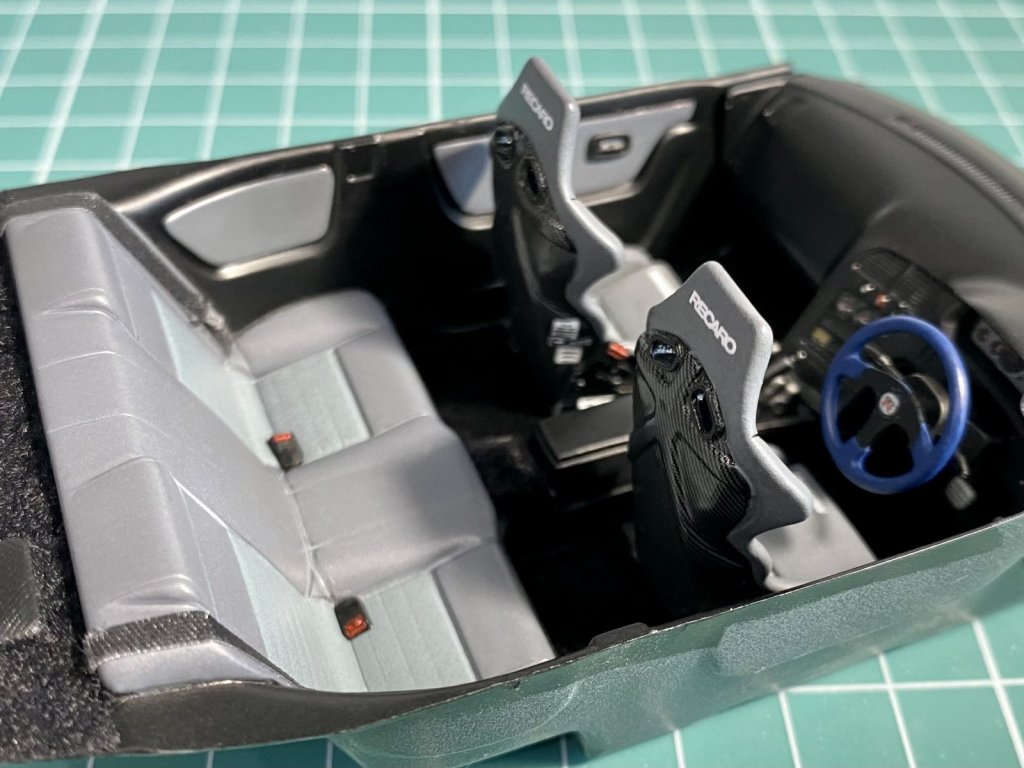

Короче, не стал бить себя ушами по щекам и собрал салон без передних ремней:

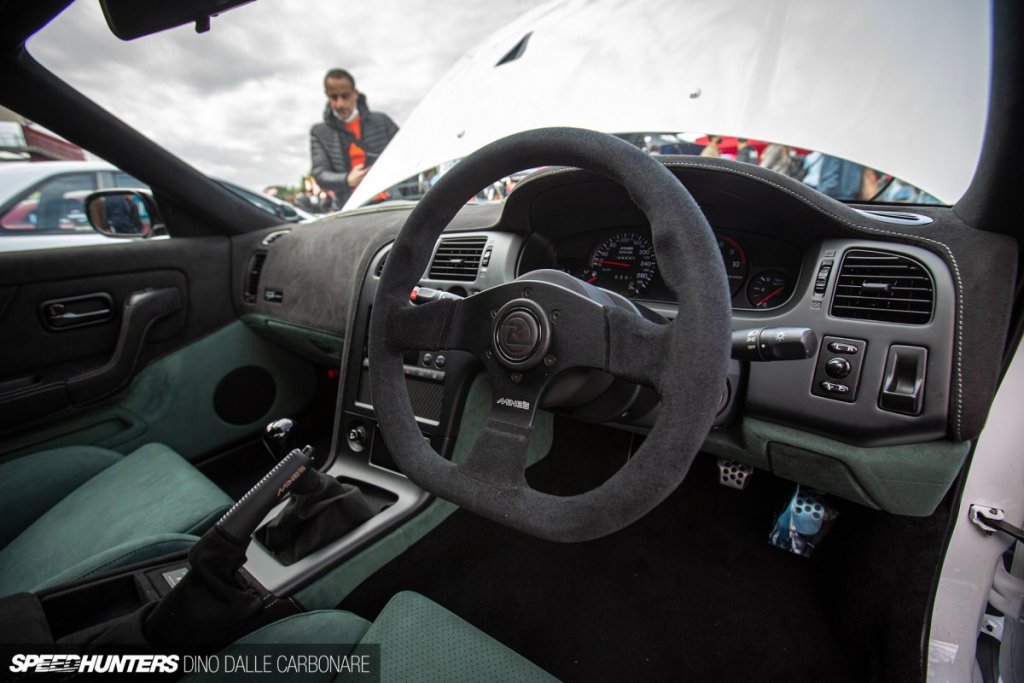

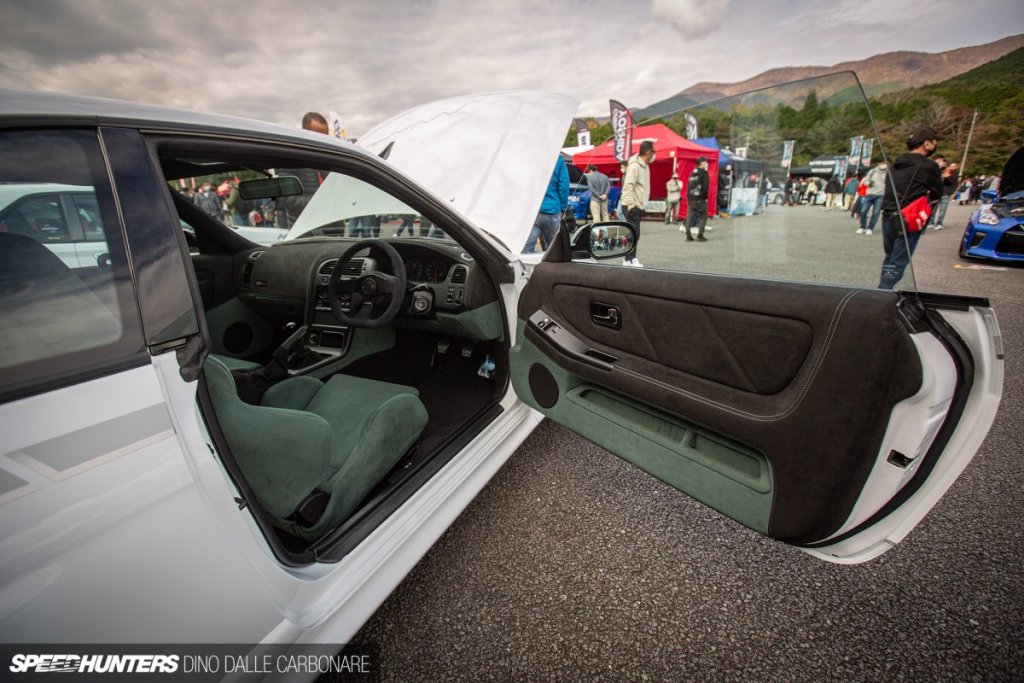

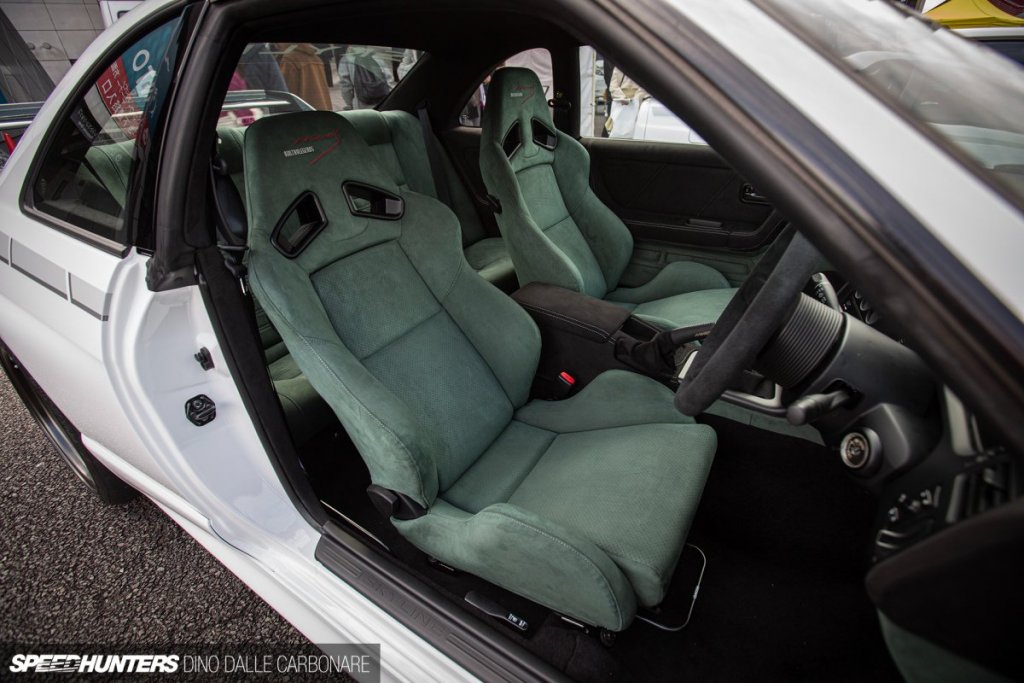

Небольшое дополнение: Наткнулся в инете на черный салон в 33-м Скае. Не то, чтобы я упорото его искал, просто попался на глаза. Цветовое решение там немного другое, конечно, но сам факт!











P.S. Знаю, что Михаил скажет что-то вроде: "Алькантара на приведённом примере скорее темно серая, чем чёрная."

Но, я ж просто чисто по фану пример привёл.



До новых встреч в эфире!





[Sebastian 775]

А у прототипа руль не алькантара?

[x_romeo 81]

Сейчас нахвтатаешь маслин про немасштабность заглушки дворника

На самом деле на примере где просто накладки в отверстиях - это заглушки резиновые

Я такой заглушкой от ВАЗ закрывал отверстие от дворника на мазде 3, в масштабе достаточно было бы из тонкого пластика сделать пятачок и приклеить на стекло, но так тоже живенько смотрится)

Сидушки у тебя огонь конечно вышли

[Sebastian 775]

да, не алькантара

[PETERSON 9452]

1 час назад, Idontlikebroccoli сказал:

P.S. Знаю, что Михаил скажет что-то вроде: "Алькантара на приведённом примере скорее темно серая, чем чёрная."

Не скажет. Крась хоть в красный с клеточкой. https://blog.maxpeedingrods.com/nissan-skyline-r33-build-from-robbin-wannstrom/

1 час назад, Idontlikebroccoli сказал:

Короче, не стал бить себя ушами по щекам и собрал салон без передних ремней

И правильно! У меня самого только одна модель с ремнями - конкурсный Скай. Все остальные были собраны без ремней (за исключением гоночных, где ремни давались декалями).

[Idontlikebroccoli 1657]

@PETERSON



@Sebastian В первой главе писал о том, что: «Решил, что буду делать свой Pandem по мотивам этого автомобиля. Т.е. я не буду делать точную копию…»

Поэтому решил на свой вкус сделать руль в синей алькантаре.



1 час назад, x_romeo сказал:

Сейчас нахвтатаешь маслин про немасштабность заглушки дворника..

…в масштабе достаточно было бы из тонкого пластика сделать пятачок и приклеить на стекло

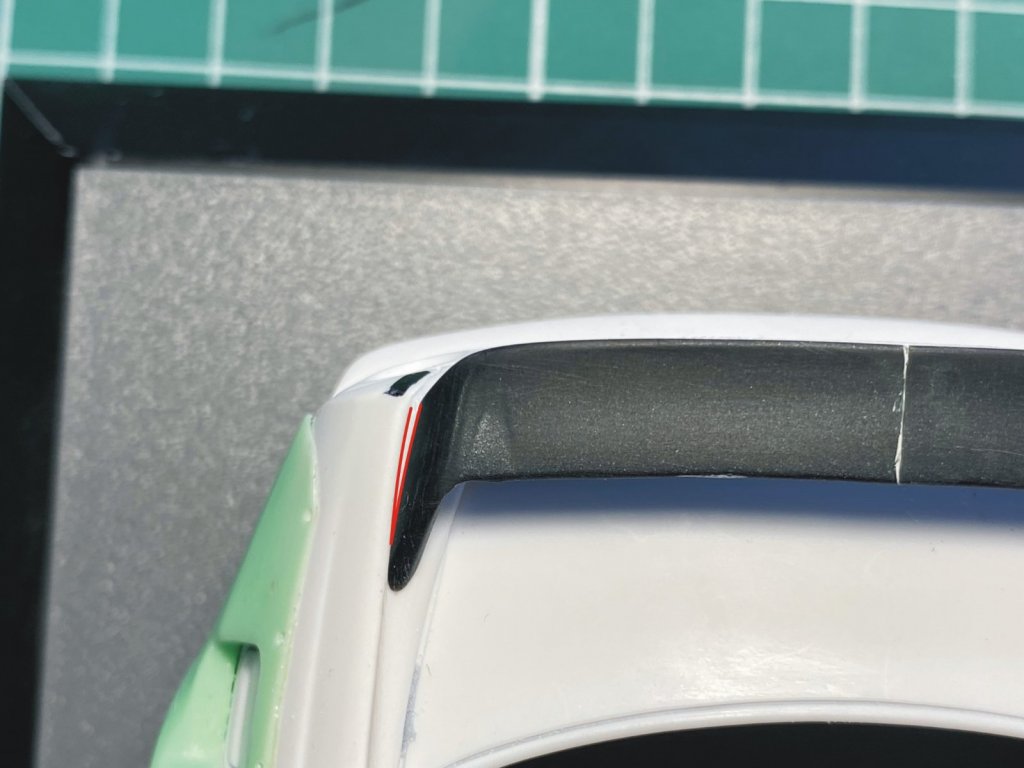

Про маслины: делал 5 лет назад на своём конкурсном R32 более детальную заглушку:





То был конкурс, надо было закусить удила и показывать результат!

Данную модель собираю в своё удовольствие и просто не парюсь.



Про заглушку: Судя по фото прототипа толщина заглушек  порядка 5 мм. В 1/24 это получается 0,2 мм. Это где-же мне такой пластик найти, милок? Это из фольги надо резать или типа того.

Как уже выше сказал, не стал париться.

[PETERSON 9452]

3 минуты назад, Idontlikebroccoli сказал:

В 1/24 это получается 0,2 мм. Это где-же мне такой пластик найти, милок?

Дошипластик. Режется вращающимся резаком.

[hibar 504]

5 минут назад, PETERSON сказал:

Дошипластик. Режется вращающимся резаком.

дошик даже тоньше по ащущениям Правда купить для этого резак от Дспае за 2500+ придётся, всякого рода балеринки тут не сработают

[Idontlikebroccoli 1657]

10 минут назад, PETERSON сказал:

Дошипластик. Режется вращающимся резаком.

Дошик давно не кушал, так бы померил толщину ради интереса

Одна загвоздка: Нет у меня вращающегося резака в наличии.



Можно я уже пойду пить чай и не буду делать эти заглушки?

[John Wick 3936]

Я видел тонкий пластик у Evergreen, но должен быть и у Таити. Дошик тоже подойдет)

Такой маленький круг удобно делать пробойником, можно найти среди товаров для работы с кожей.

[PETERSON 9452]

40 минут назад, Idontlikebroccoli сказал:

Можно я уже пойду пить чай и не буду делать эти заглушки?

Нельзя!

[Idontlikebroccoli 1657]

44 минуты назад, PETERSON сказал:

Нельзя!



@John Wick



Вот зачем я вытащил на свет фото прототипа? Сразу бы засветил фото второго варианта…

Ох, форумчане, такие… форумчане…

[boxer 1001]

4 часа назад, Idontlikebroccoli сказал:

0,2 мм. Это где-же мне такой пластик найти

Маленькие кусочки можно от кофейной крышечки отрезать,..



[PETERSON 9452]

@boxer Доктор сказал "в морг" - значит в морг!

В 16.04.2023 в 19:26, Idontlikebroccoli сказал:

Есть примеры, когда замок размещен в проушине сиденья:

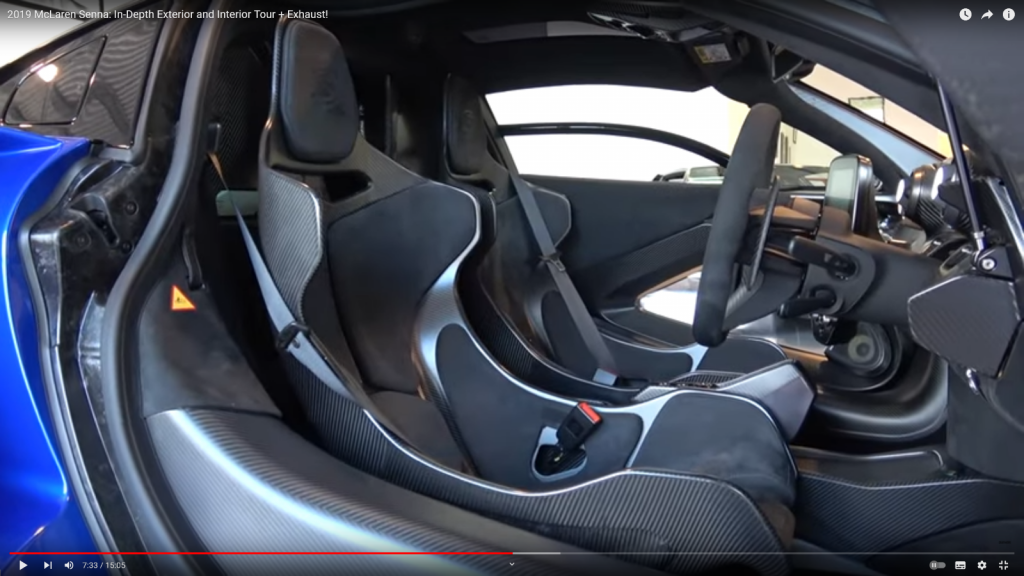

К слову, я сейчас накапливаю информацию по строящемуся McLaren Senna, и там тоже комбинируются гоночные ремни с гражданскими.

[AeroMax 960]

6 часов назад, hibar сказал:

дошик даже тоньше по ащущениям

Я микрометром мерил: 0,2мм

[Idontlikebroccoli 1657]

10 часов назад, boxer сказал:

Маленькие кусочки можно от кофейной крышечки отрезать,..

Интересный вариант! Жена часто на вынос кофе берёт, надо будет взять в оборот.



10 часов назад, PETERSON сказал:

К слову, я сейчас накапливаю информацию по строящемуся McLaren Senna, и там тоже комбинируются гоночные ремни с гражданскими.

Аллилуя!



@AeroMax ОК, мотаю на ус.

[Idontlikebroccoli 1657]

Глава 11. Внимание, спойлер! Часть 2.



Словно Доминик Кобб, персонаж Лео Ди Каприо из фильма Нолана «Начало», посеял в моей голове Андрей @TheYellowHB ИДЕЮ…



В 11.03.2023 в 12:01, TheYellowHB сказал:

А если взять стоковое крыло от бнр32?

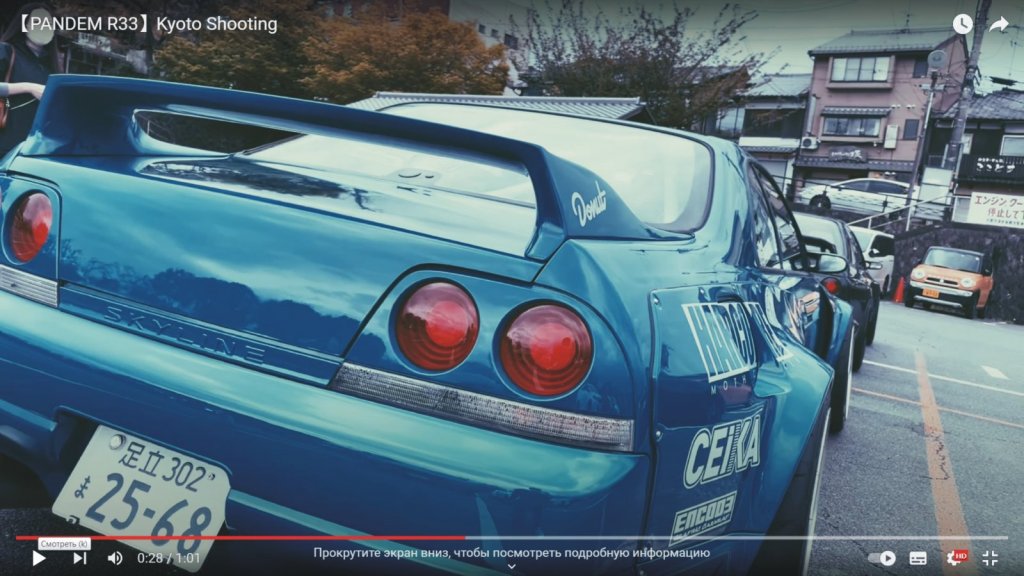

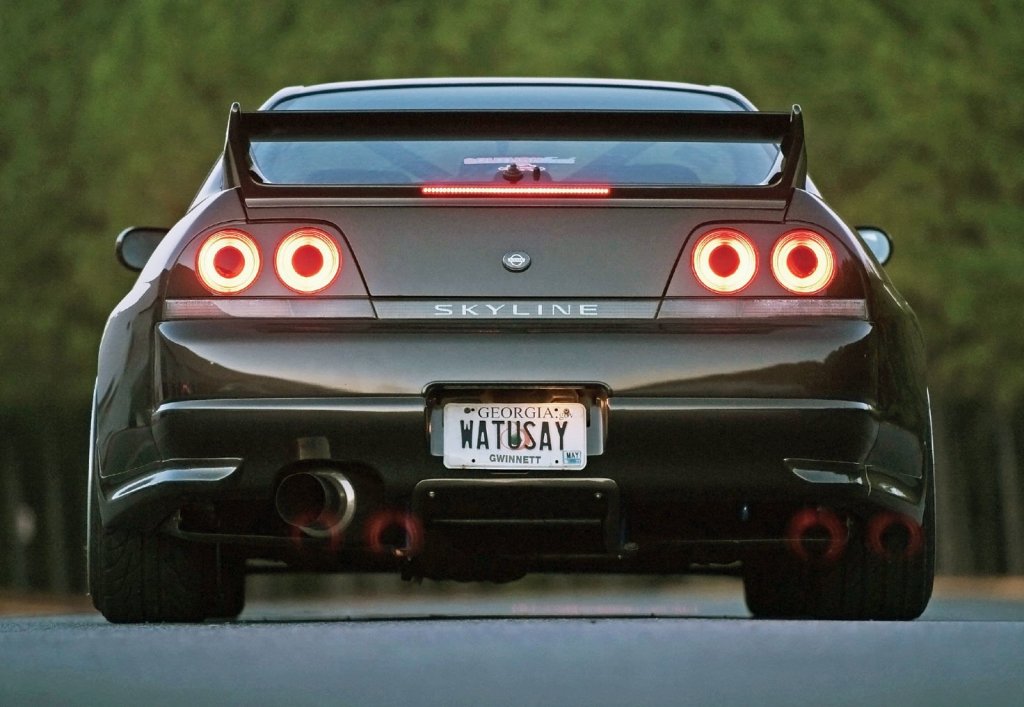

А идея-то чертовски хороша! Геометрия спойлера R32 весьма похожа на геометрию оригинального спойлера прототипа.



Спойлер отдельно от кита заполучить не удалось. Стал думать… Покупать тамиевский кит R32 ради одного спойлера – такое себе. Купить кит, вынуть из него спойлер и потом собрать R32 из коробки без спойлера? Не интересно… Но идея-то гложет мой мозг!

Что делать? Построить модель как есть, а потом кусать локти, что сделал не так, как хотел? Не мой вариант!

Итак, решение принято

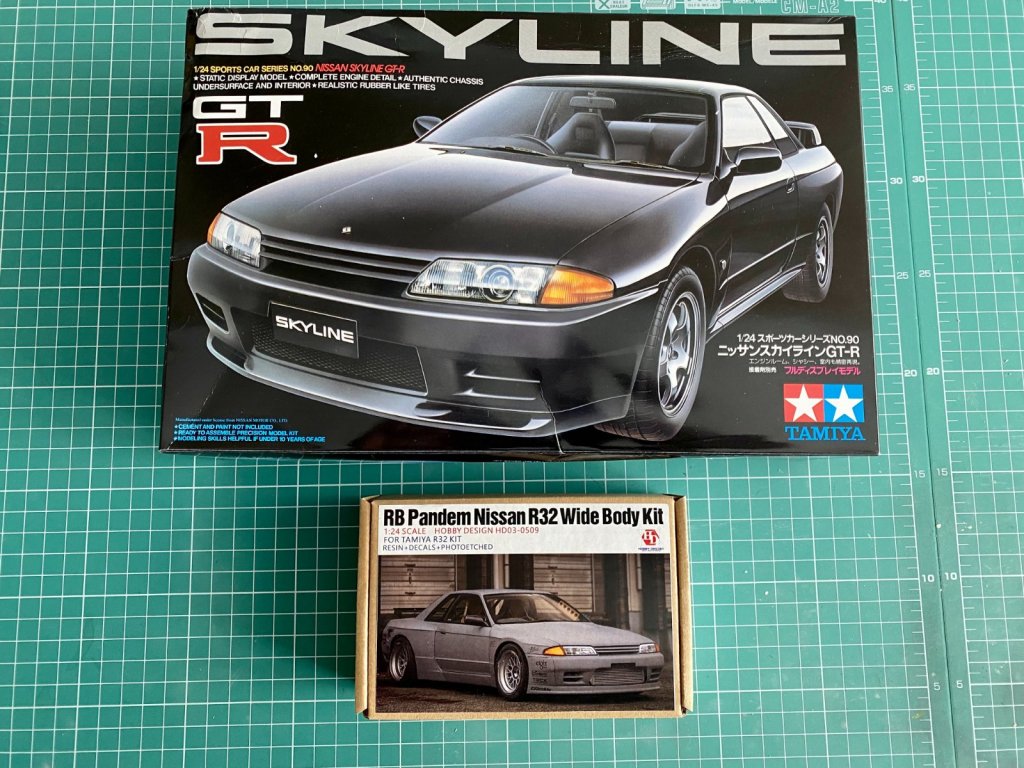

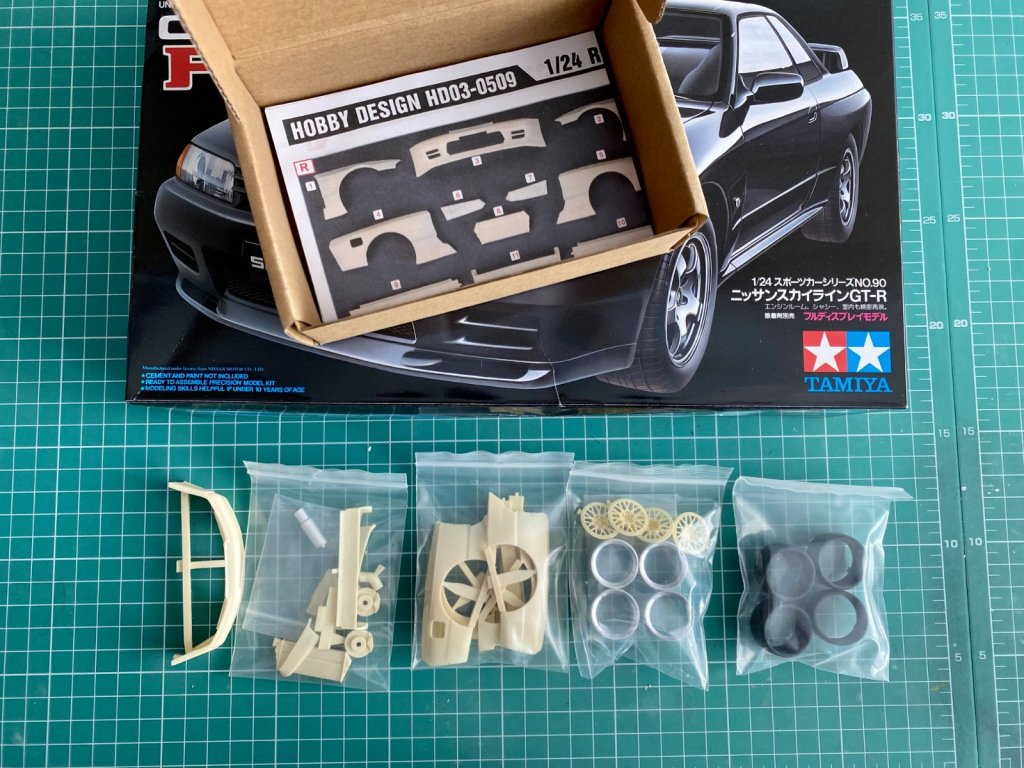

Но, без допа к этому кузову никак! И… что там? Та-дам!!!





Ну, здравствуй, мой давний знакомый!





Будет ещё один R32 Pandem в моей коллекции!

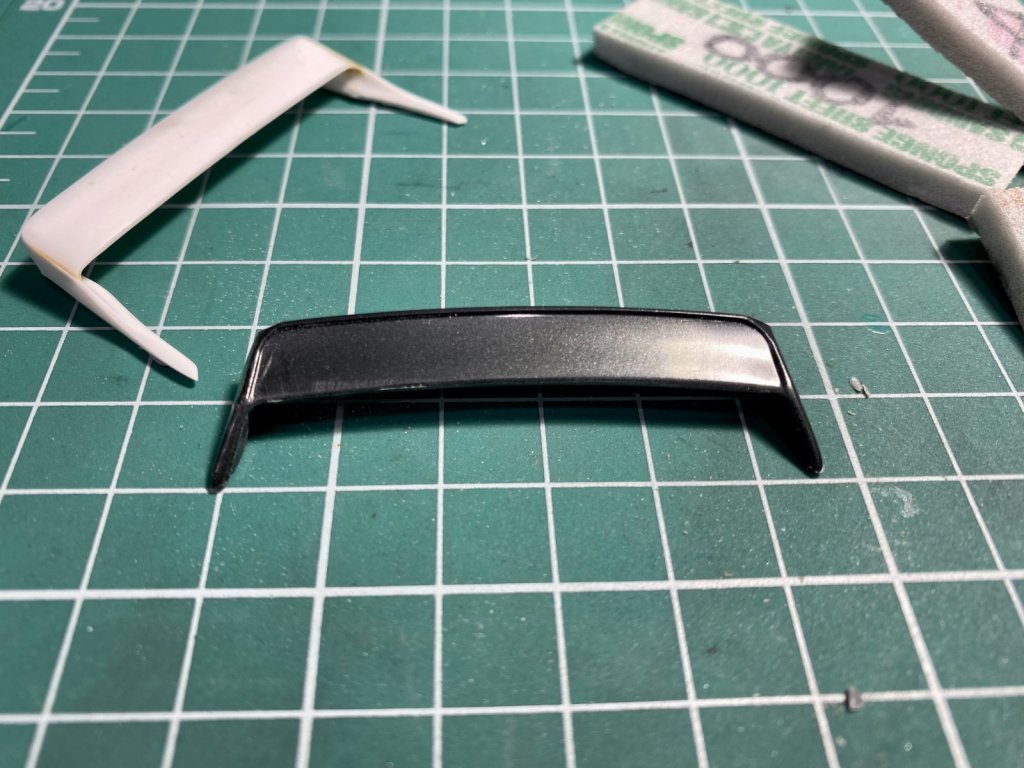

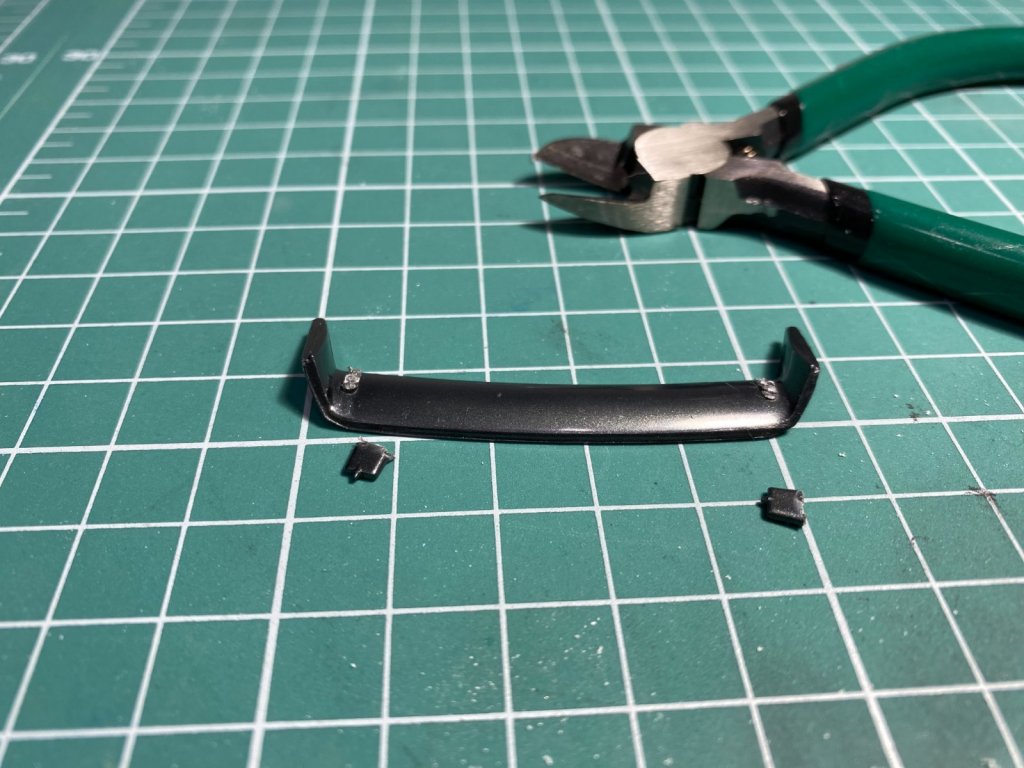

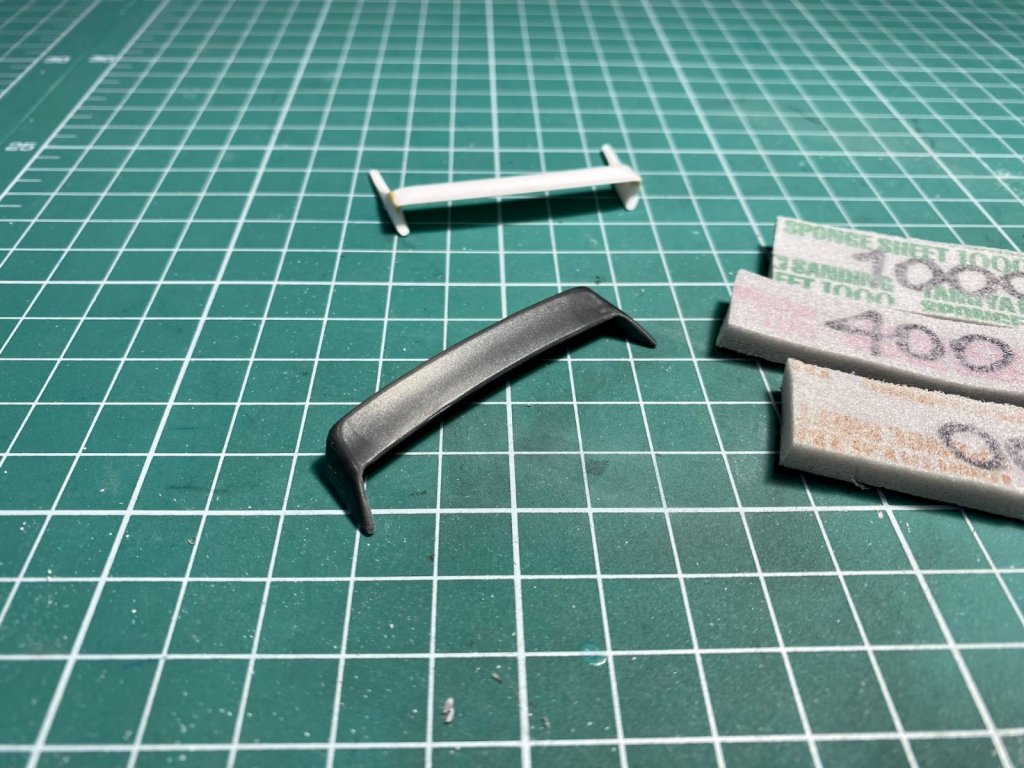

Ну-с, приступим... Удалил со спойлера штатные ножки крепления, убрал характерный бордюрчик по периметру сверху:









Ширина спойлера не соответствует нужным параметрам

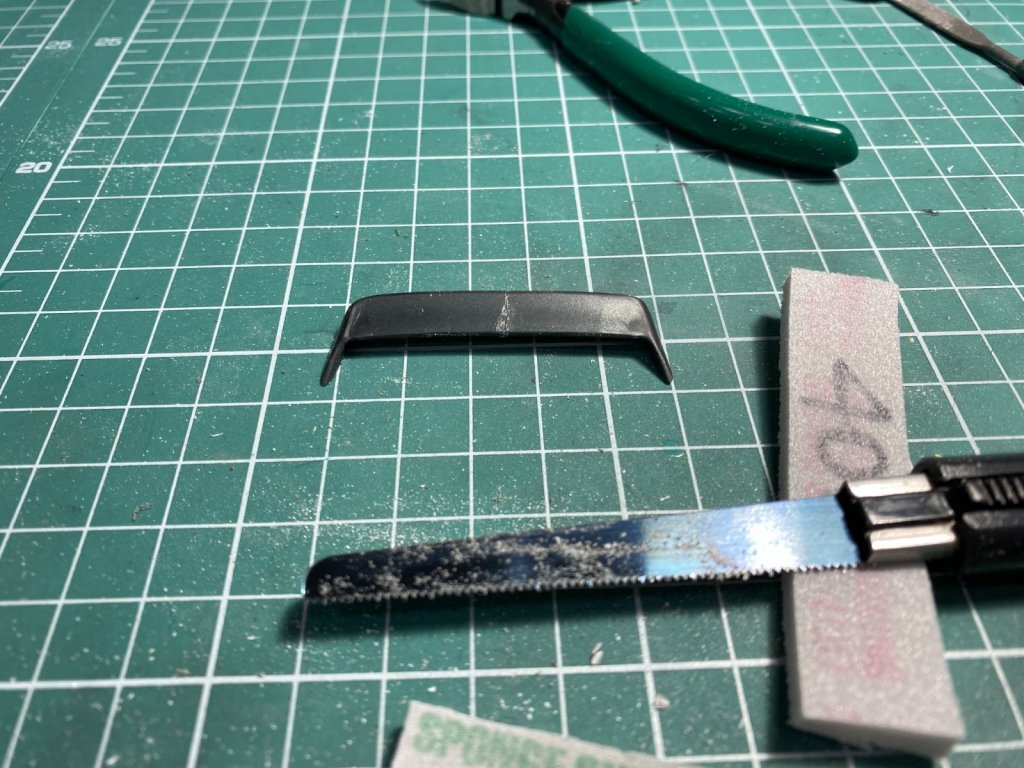

Выпилил небольшой участок и склеил половинки. Для лучшей приварки смазал клеем оба стыка, а на один из них насыпал пластиковых опилок, оставшихся после распила:





Зашпаклевал и зачистил стык:

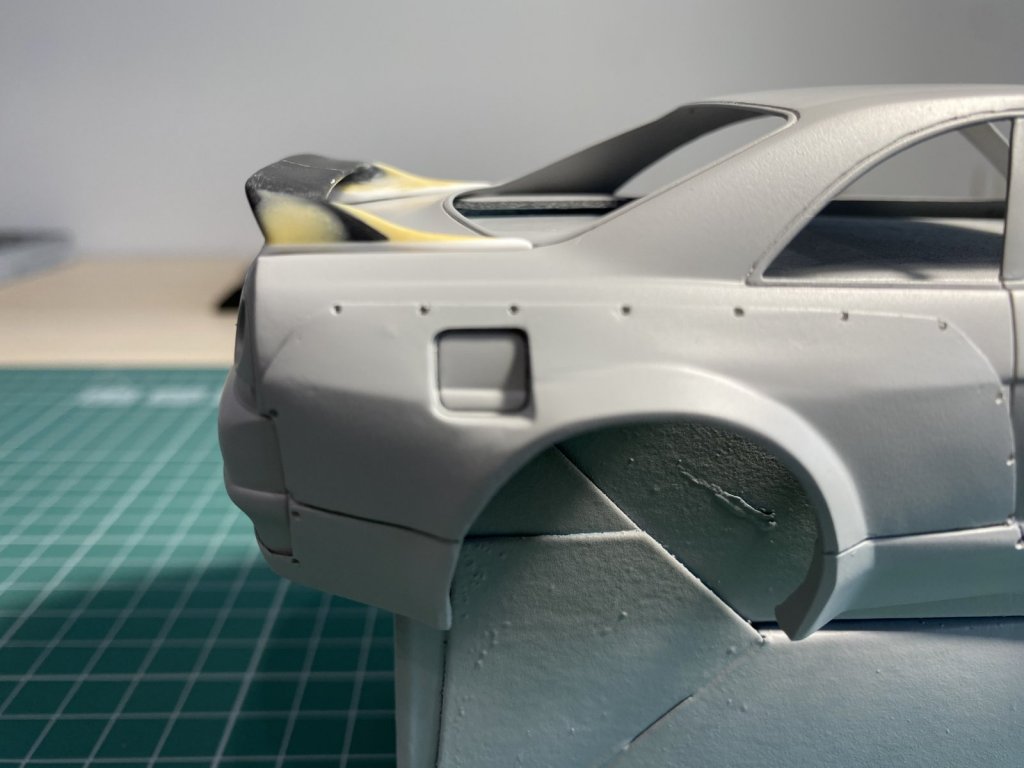

Срезал с первоначального спойлера всё ненужное, тщательно зафиксировал правое и левое основания на кузове и приклеил спойлер R32. Требуется нарастить боковые плоскости до нужного профиля...





…а, так же, нарастить толщину боковых поверхностей:

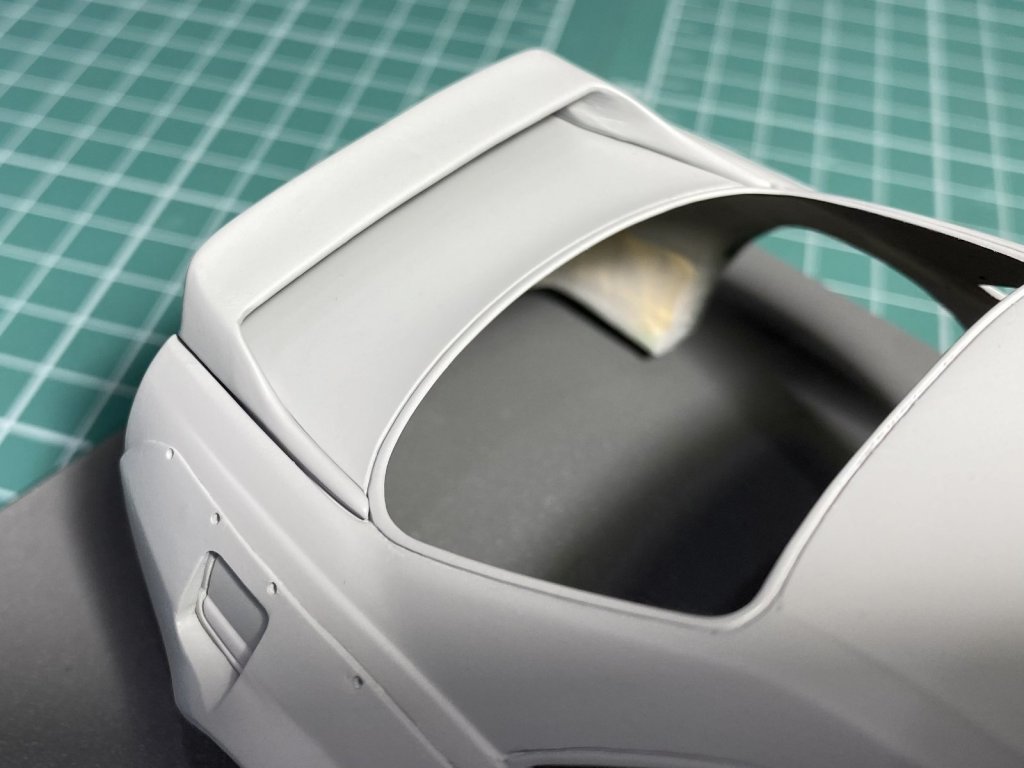

Готово:







Далее задул спойлер грунтовкой.

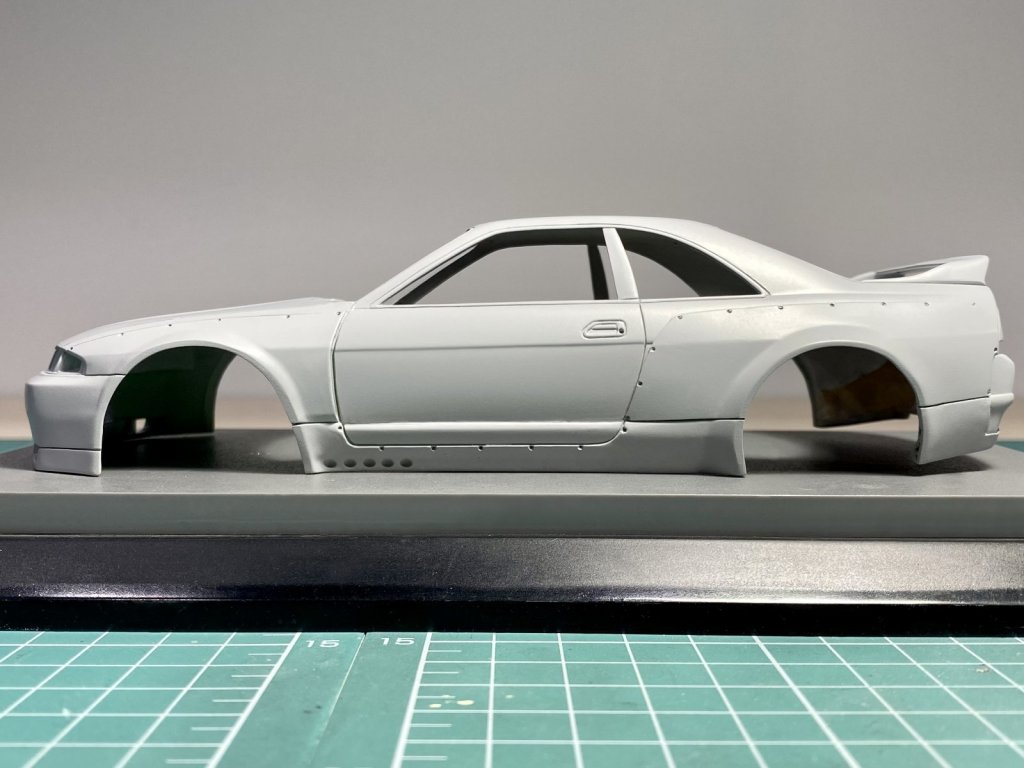

Как вы заметили, кузов тоже под слоем грунта. По поводу косяков на кузове пока прошу тапками в меня не кидать. Это проявочный слой для устранения этих самых косяков. А к этому процессу я пока не приступал.

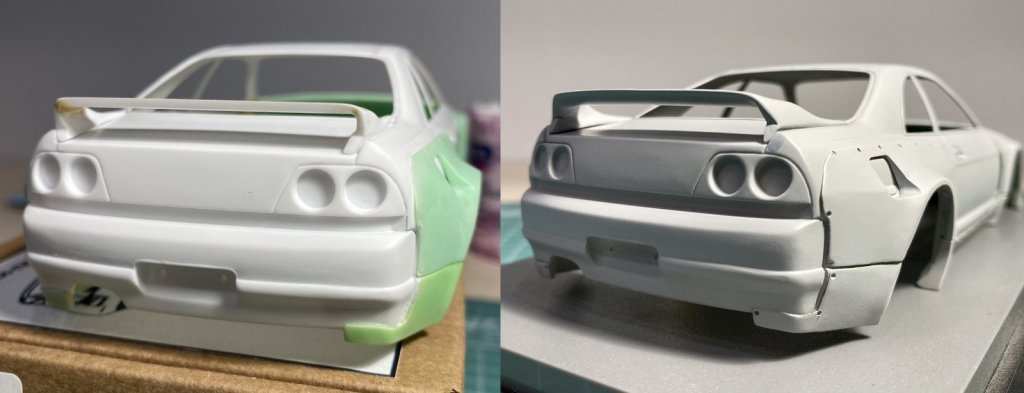

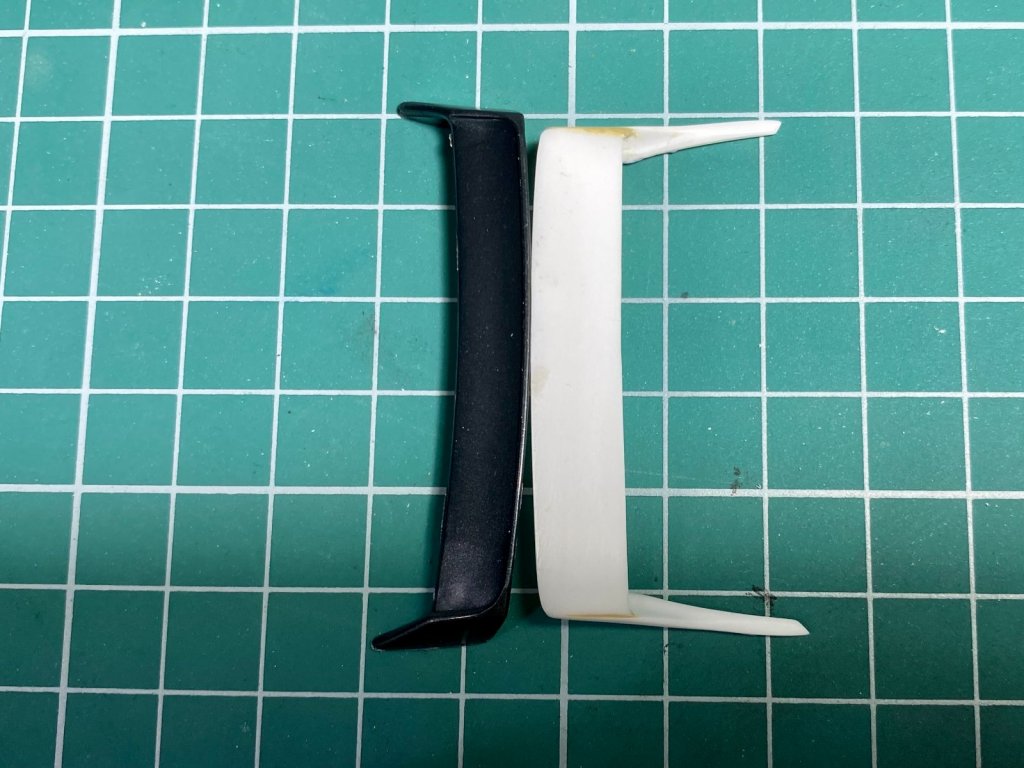

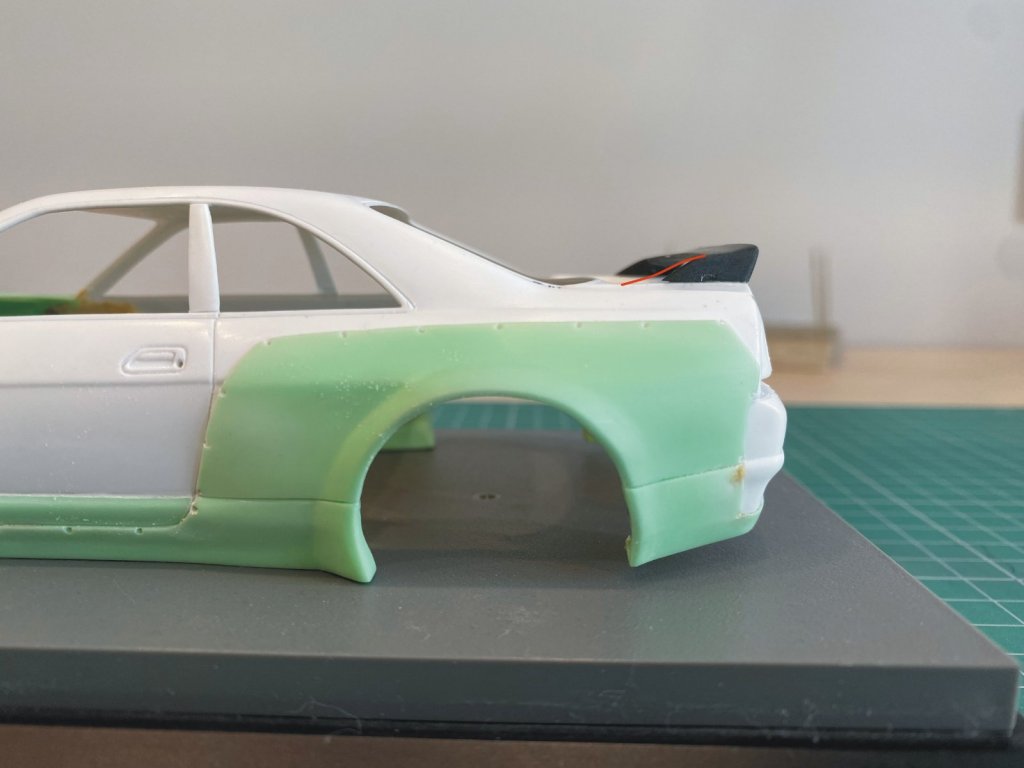

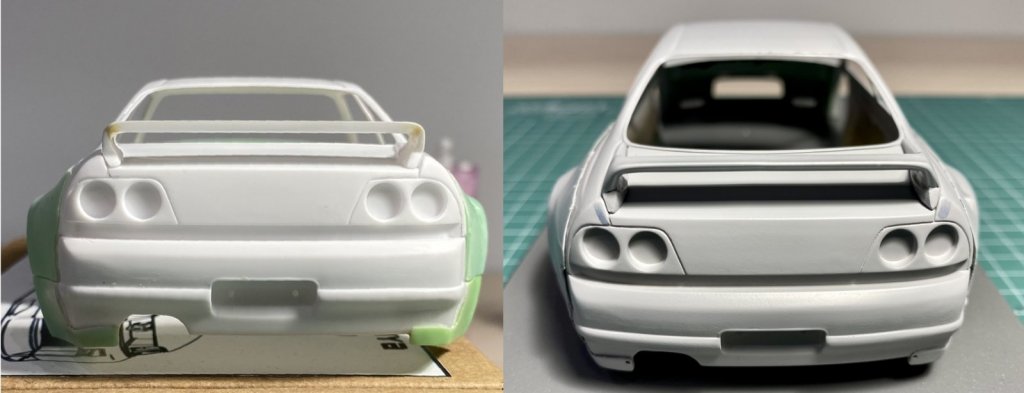

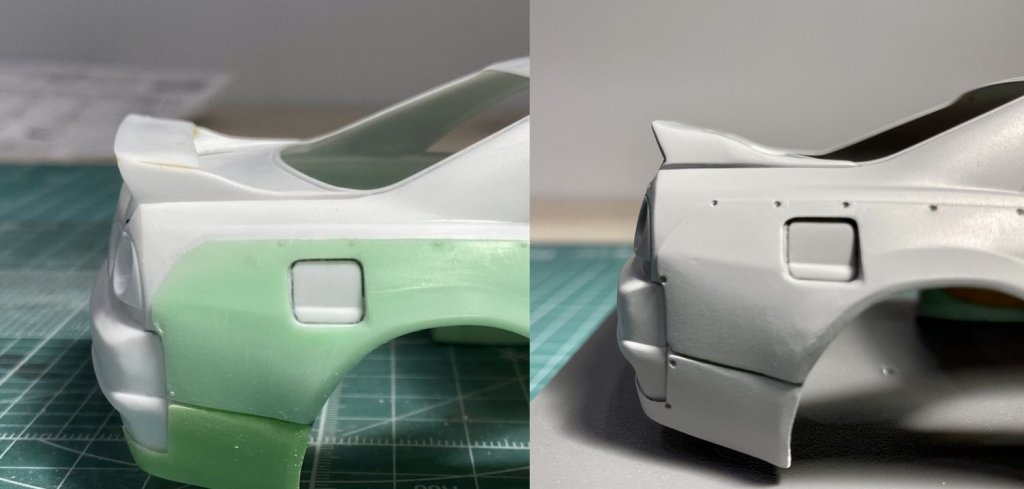

Итак, сравнительные фото «Было/Стало»:









Самое главное отличие – это, конечно, правильная А-геометрия боковых стоек в задней проекции.

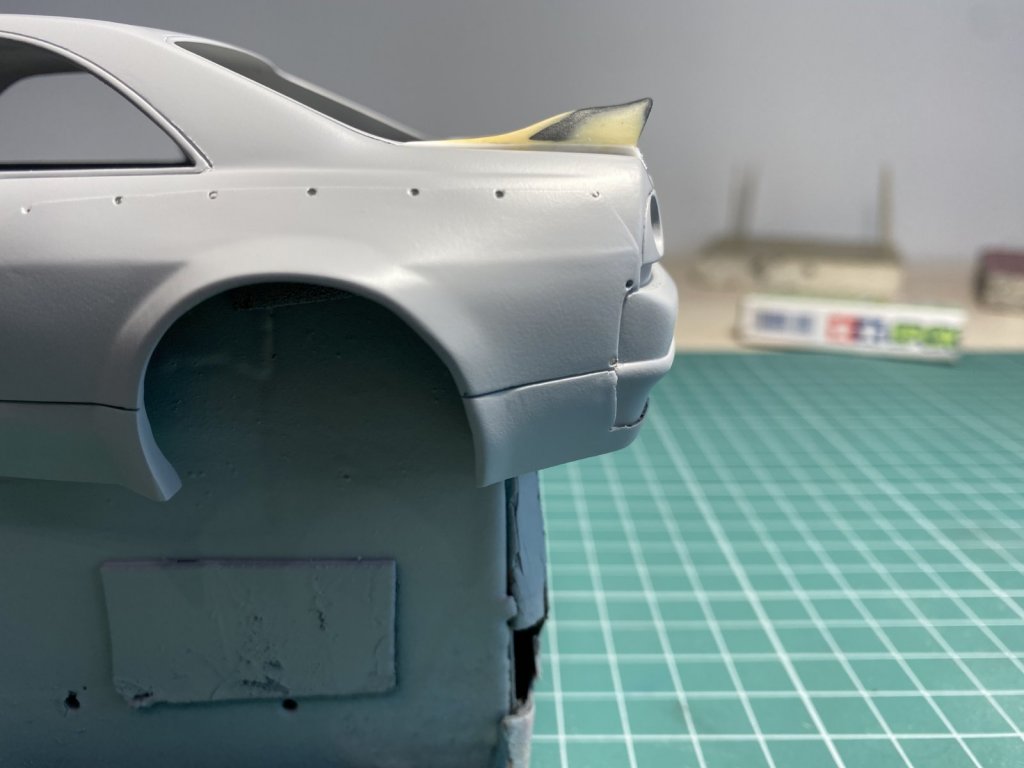

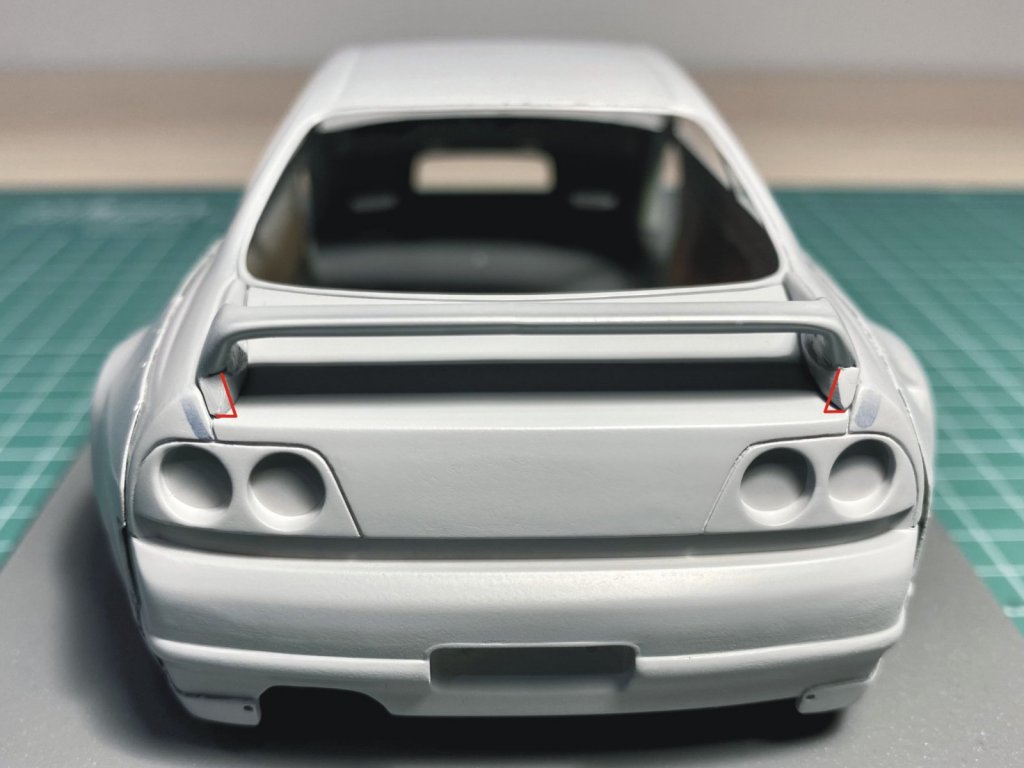

Немного увлёкся и слишком сильно сточил задние грани тамиевских оснований. Надо будет нарастить толщину вот в этих местах:





Еще надо выровнять, вышкурить внутренние грани боковых стоек, да и внешние грани ещё не идеальны. Но, в общем и целом, я рад, что заморочился на второй вариант спойлера.







Как вам?

[John Wick 3936]

23 minutes ago, Idontlikebroccoli said:

Как вам?

Отлично)))

[PETERSON 9452]

1 час назад, Idontlikebroccoli сказал:

Как вам?

Волшебно!

Только один вопрос. Ты его специально при склеивании сделал под линейку? Мне кажется, что изначальный радиус был красивее, и на виде сверху он совпадал бы с радиусом бампера.



Если интересно моё мнение, то я бы укорачивал крыло не посередине, а по краям.

Либо сделал бы контрольный ложемент для склеивания половинок из того же БлюСтафф. Тогда заводской радиус сохранился бы.

[Idontlikebroccoli 1657]

@PETERSON Интересное замечание, о котором я даже не задумывался. Чисто на автомате склеил две половинки. Попробую чуть скруглить радиус на виде свеху.
Опять же есть ньюанс: Если по твоей схеме попытаться сохранить радиус антикрыла и резать/склеивать его по краям, то есть шанс, что боковые стойки сильно уйдут вовнутрь в своей начальной части.
Не смогу сейчас визуализировать свою мысль, пишу дома с телефона, а Корел на рабочем компе.
Надеюсь, ты мою мысль понял.

Изменено 28 Apr 2023, 15:36:32 пользователем Idontlikebroccoli
