Арт-объект Body buck 512S.

[Брат Петерсона 1,261]

Приветствую всех заглянувших в данный уголок нашего форума.

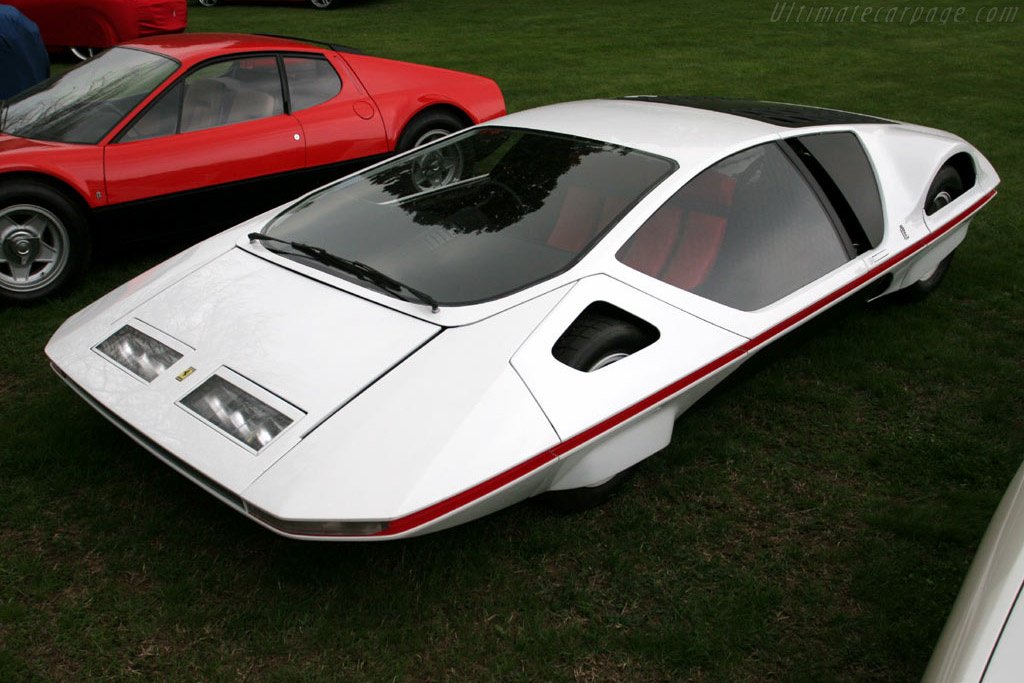

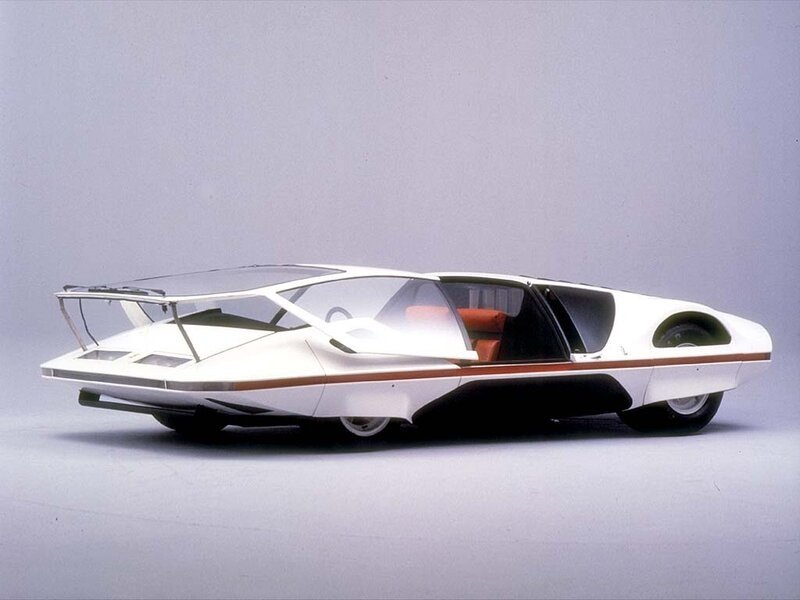

В 1969 году на Туринском автосалоне студия Pininfarina представила концепткар Berlinetta Speciale 512S, построенный на шасси повреждённого и разукомплектованного спортпрототипа Ferrari 312P Spyder. Уникальную форму прототипа разработал дизайнер Филиппо Сапино, работавшим в тот момент в данной компании. А уже в следующем году студия Pininfarina демонстрирует не менее сногсшибательный концепт Modulo за авторством дизайнера Паоло Мартина, имеющий в своей основе шасси гоночного Ferrari 512S.

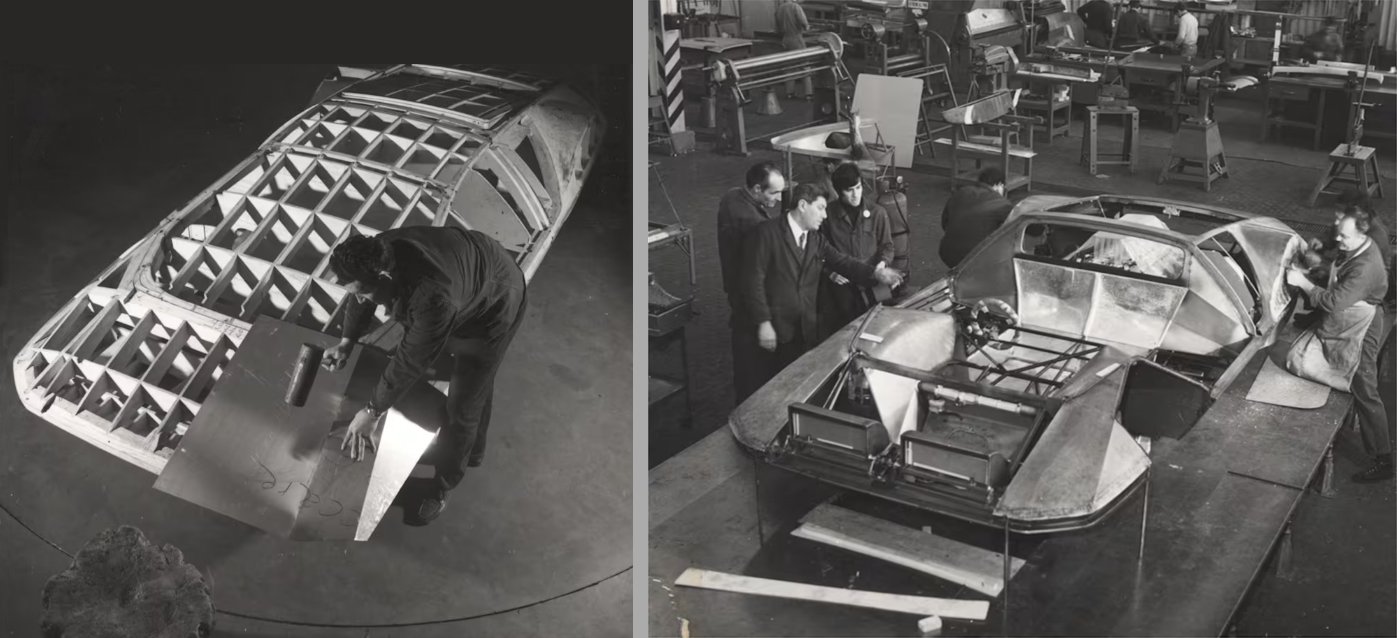

В то время для создания опытных экземпляров широко применялась технология изготовления кузовных панелей из листового металла. Заготовки будущих деталей гнули на вальцах и листогибах, формовали крафтформером, английским колесом, зиг-машиной и другими приспособлениями. При этом форму изделия постоянно контролировали прикладыванием его к деревянному макету будущего автомобиля. Финишную доводку выполняли вручную специальными киянками и прочим рихтовочным инструментом. По данной технологии из стального листа были изготовлены Берлинетта и Модуло.

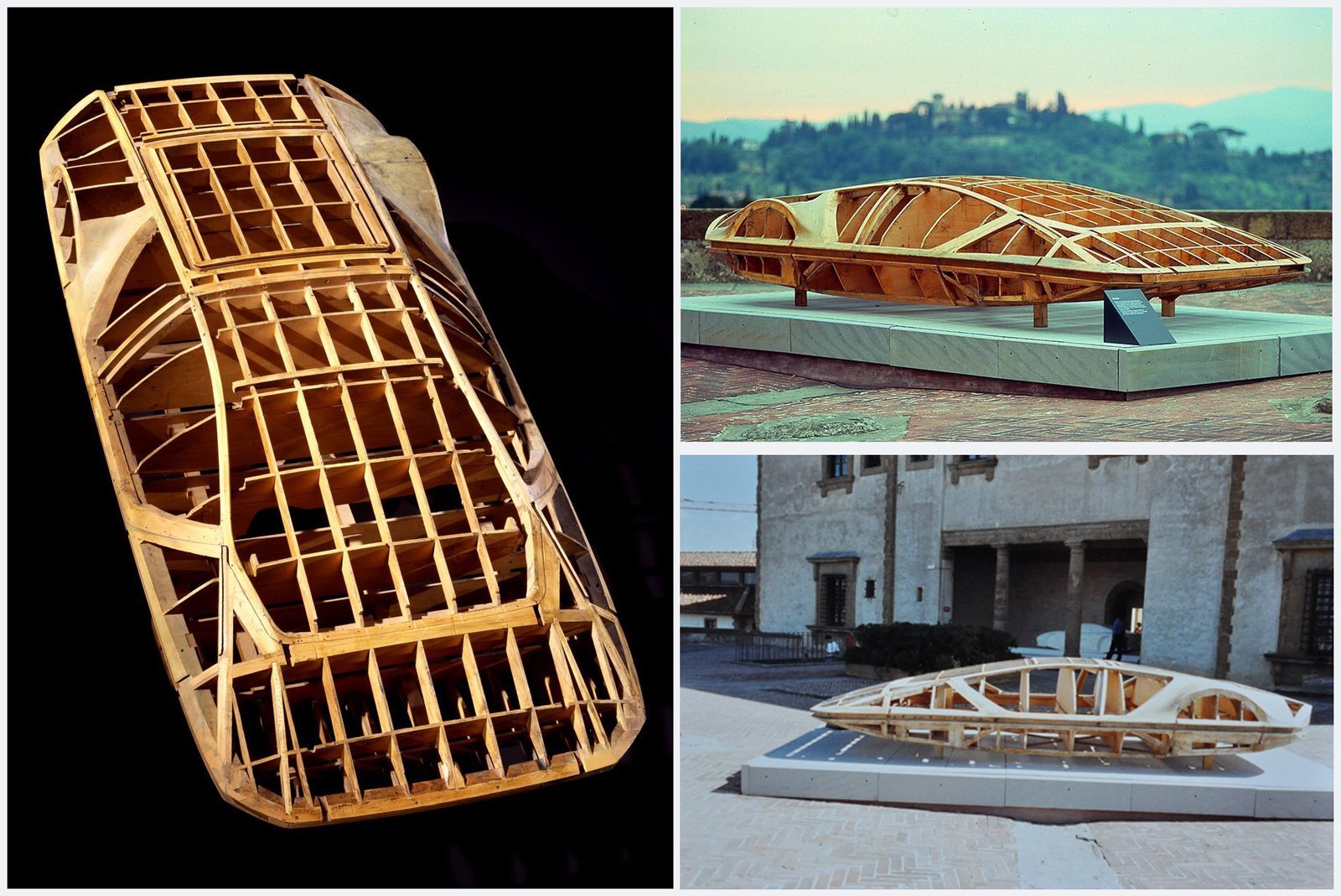

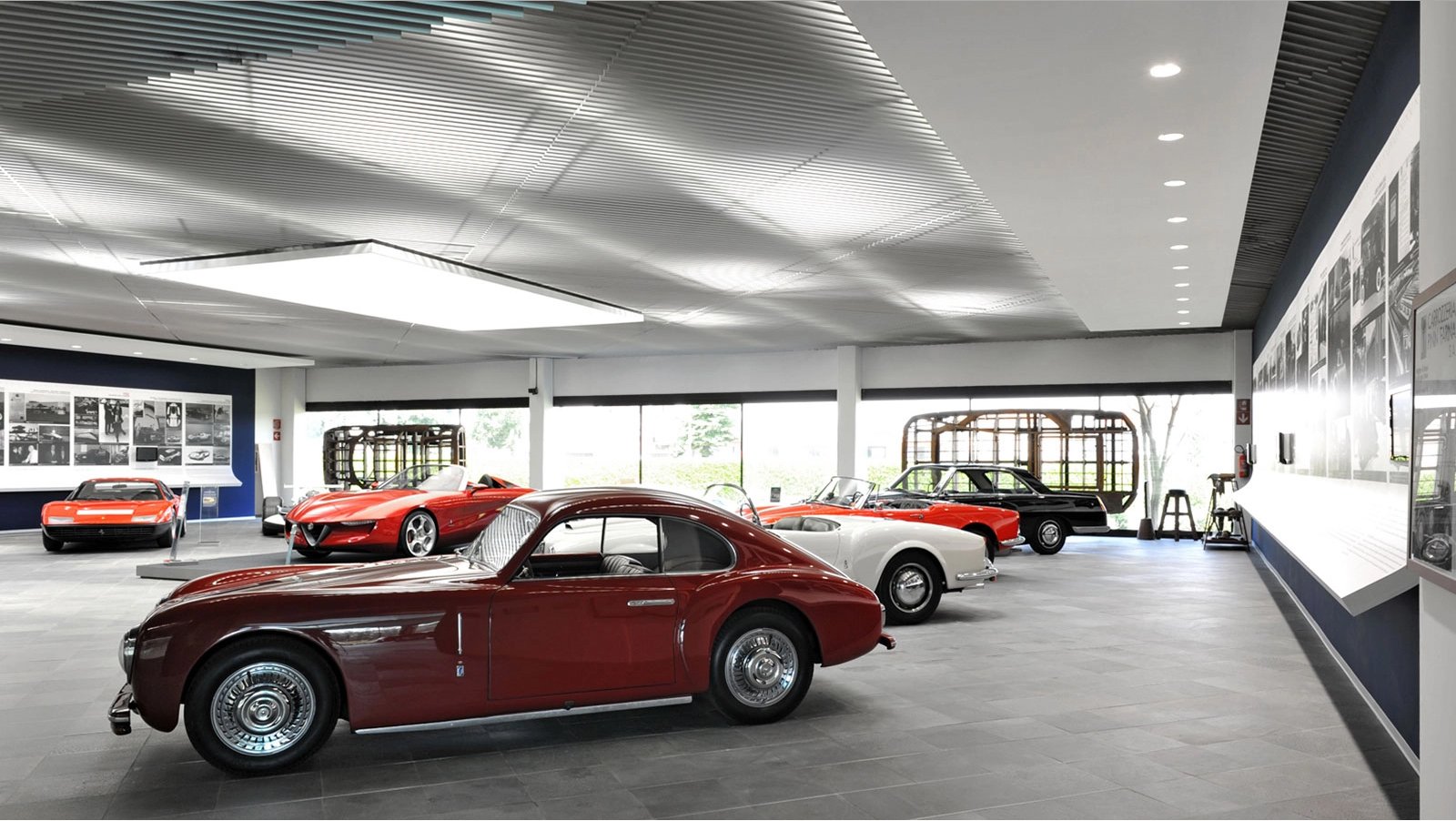

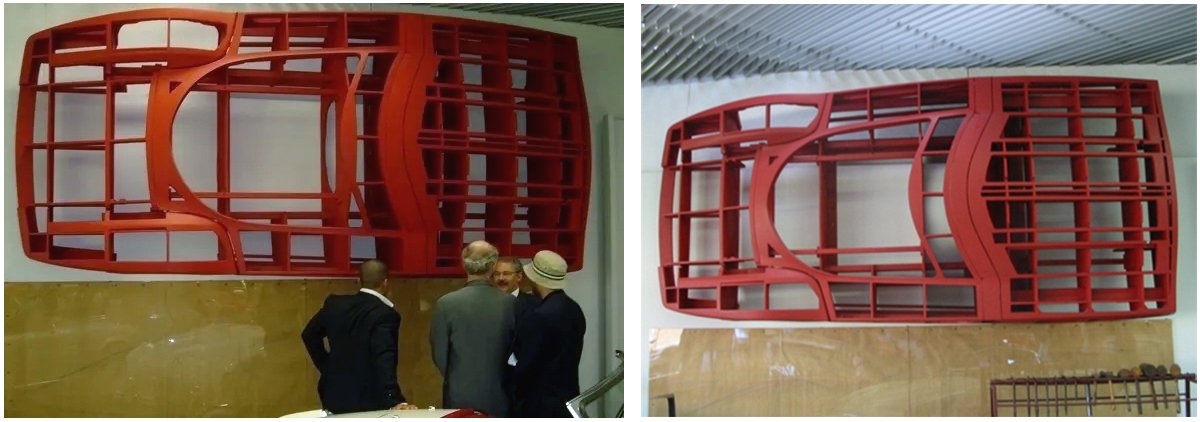

В наше время отработавшая своё технологическая оснастка перешла в разряд арт-объекта и заняла место в музеях и демонстрируется на выставках.

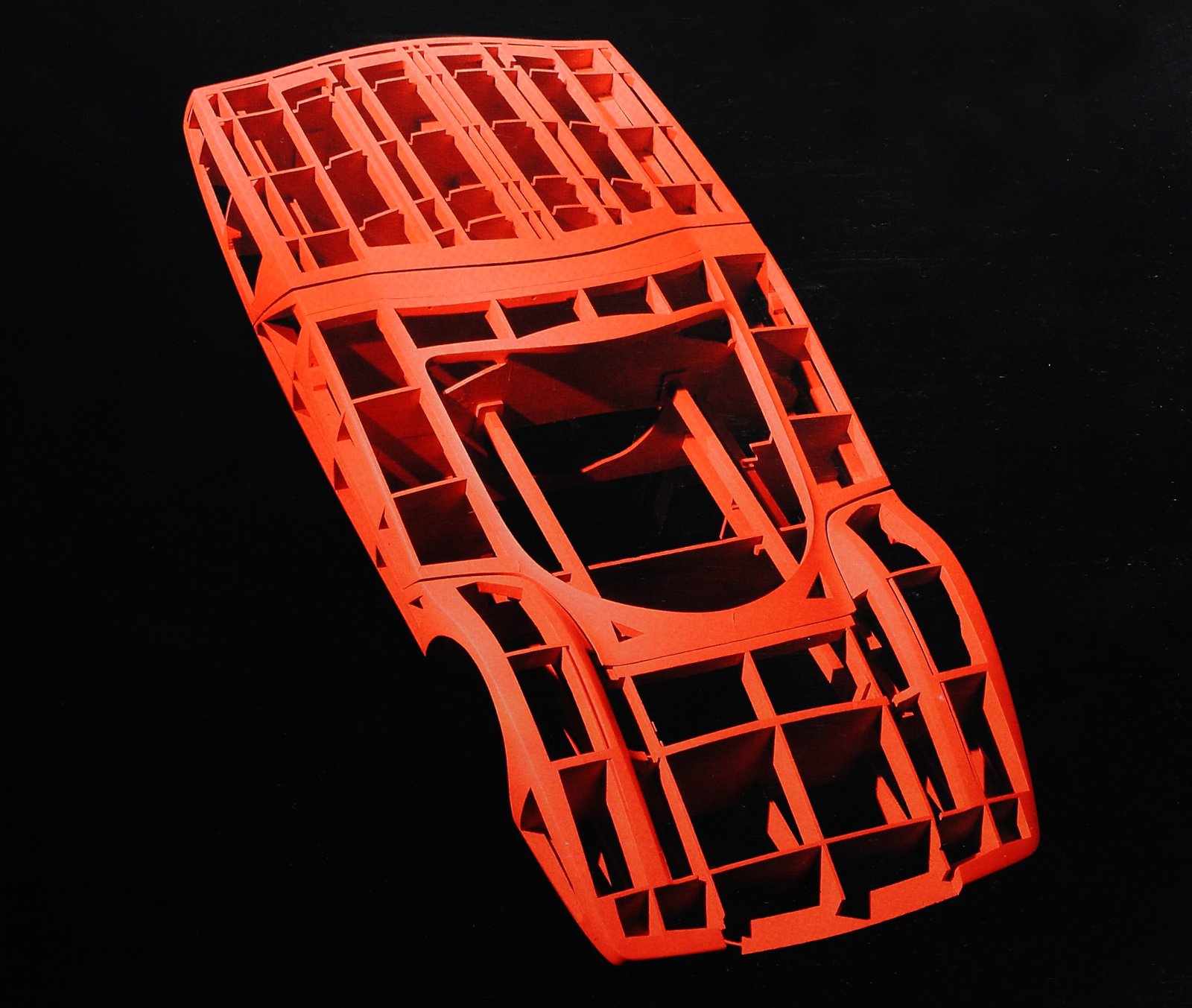

В данном коротком ВИПе хочу осветить постройку красного каркаса для Ferrari 512S Berlinetta Speciale в масштабе 1/24.

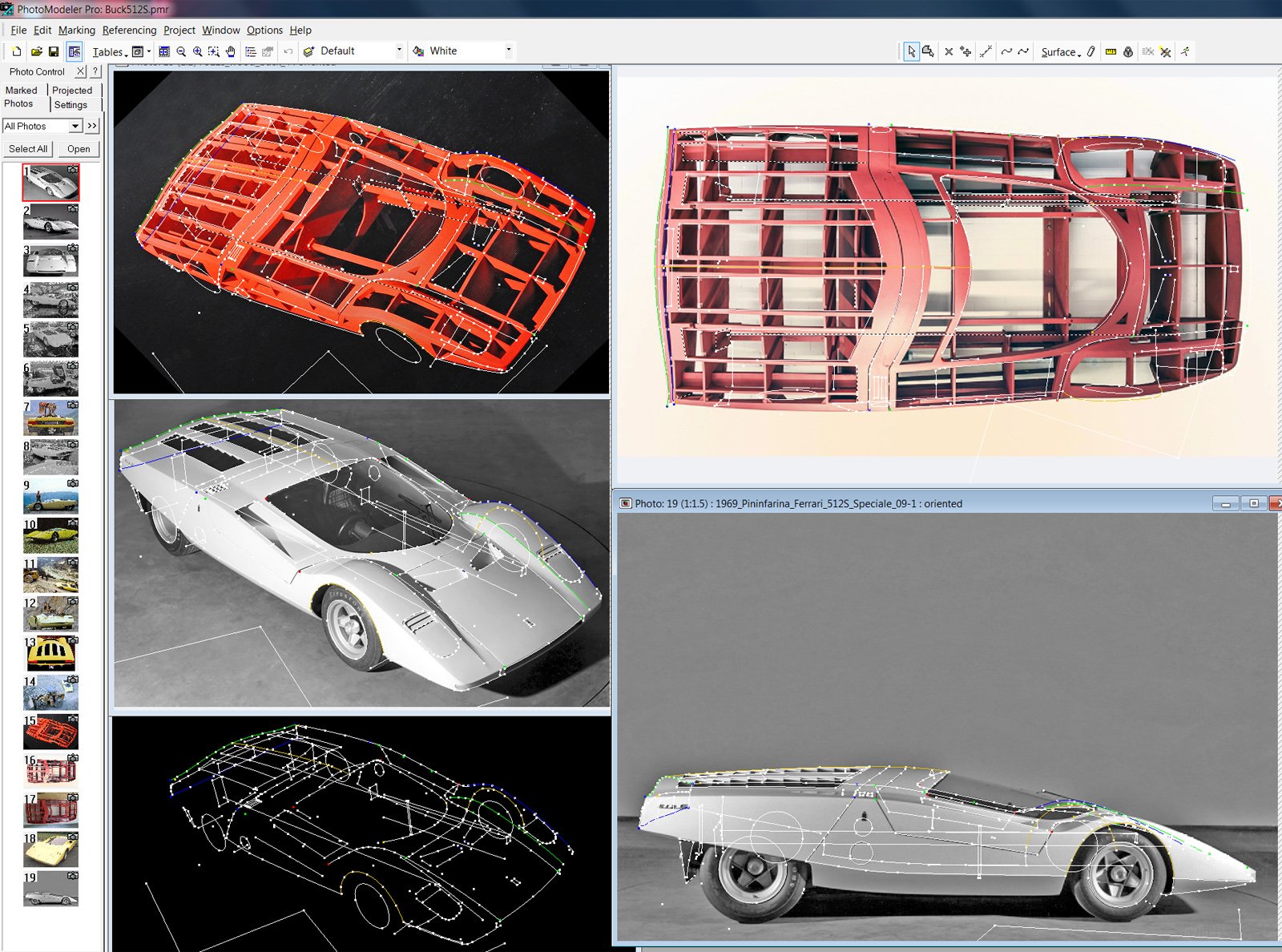

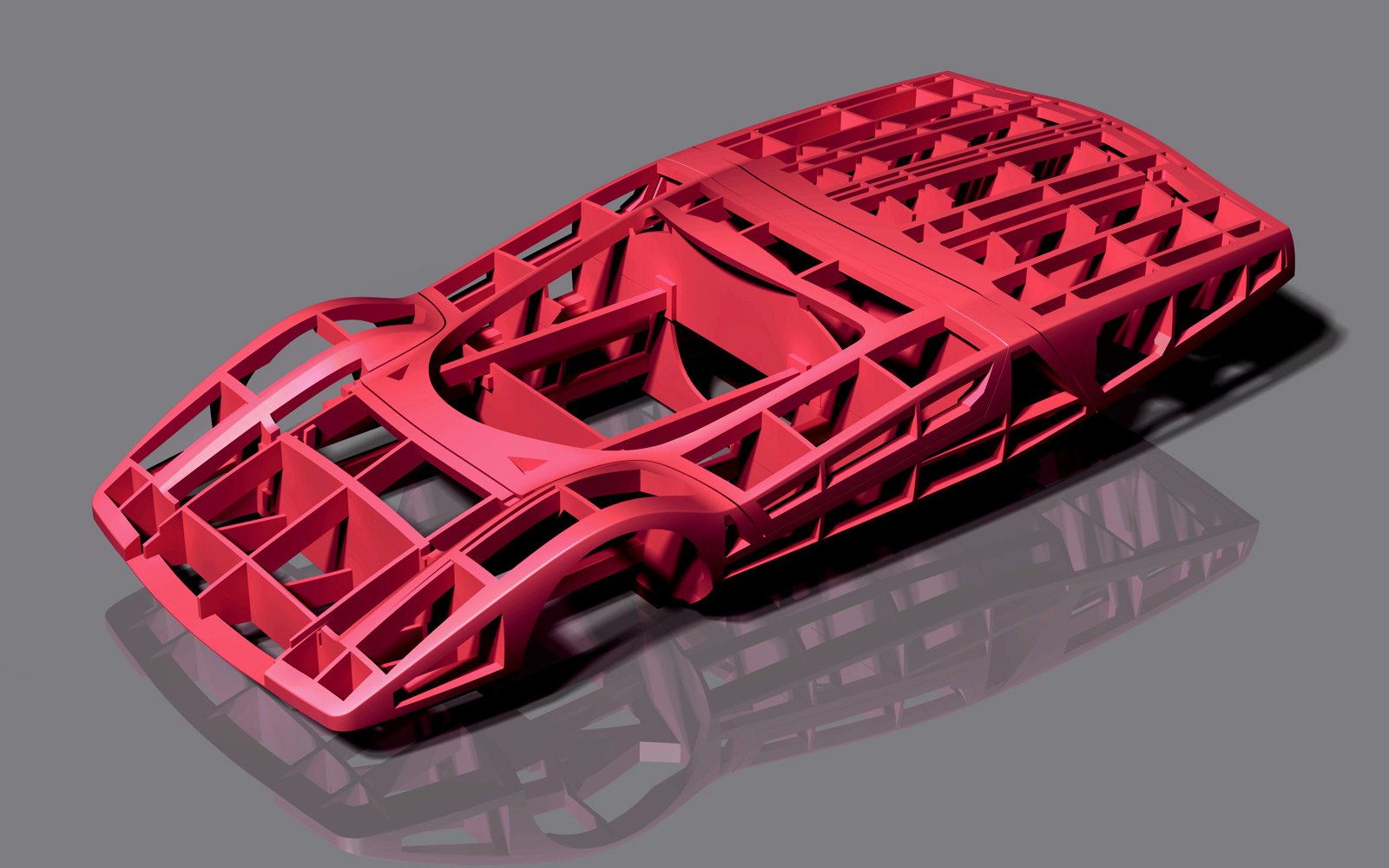

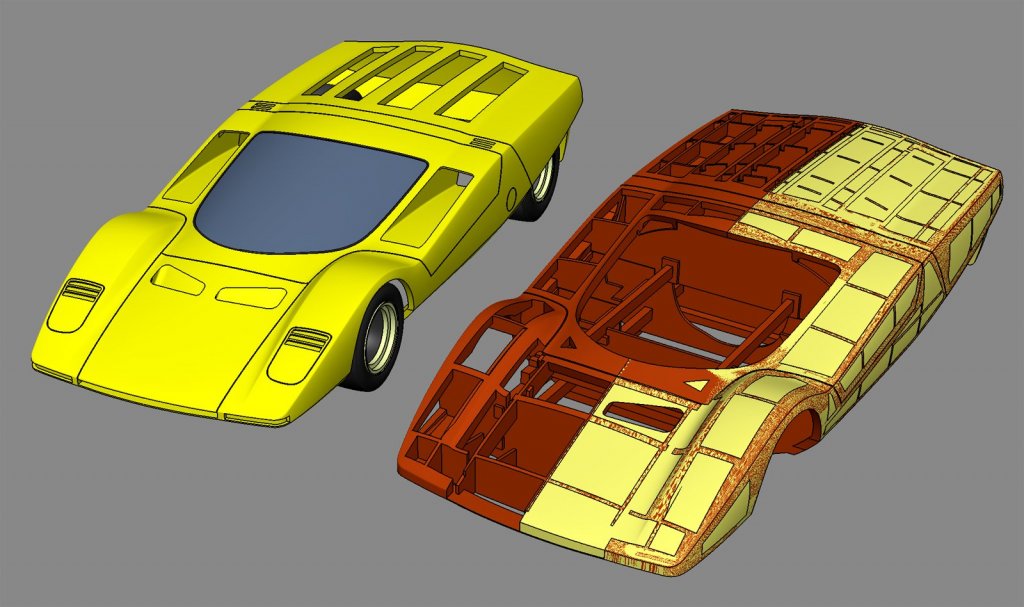

Спроектировал его на компьютере от обратного (реверс-инжинирингом). В программе трёхмерной отрисовки объектов по фотографиям создал основные линии поверхности кузова автомобиля и деревянного болвана, затем в другой инженерной программе нарисовал кузов Феррари и его внешней поверхностью вырезал шпангоуты и переборки оснастки. Вот такая красота в итоге получилась. Перейдя по ссылке (Body buck 512S STP), данную модель можно покрутить или распечатать, переведя её в нужный масштаб.

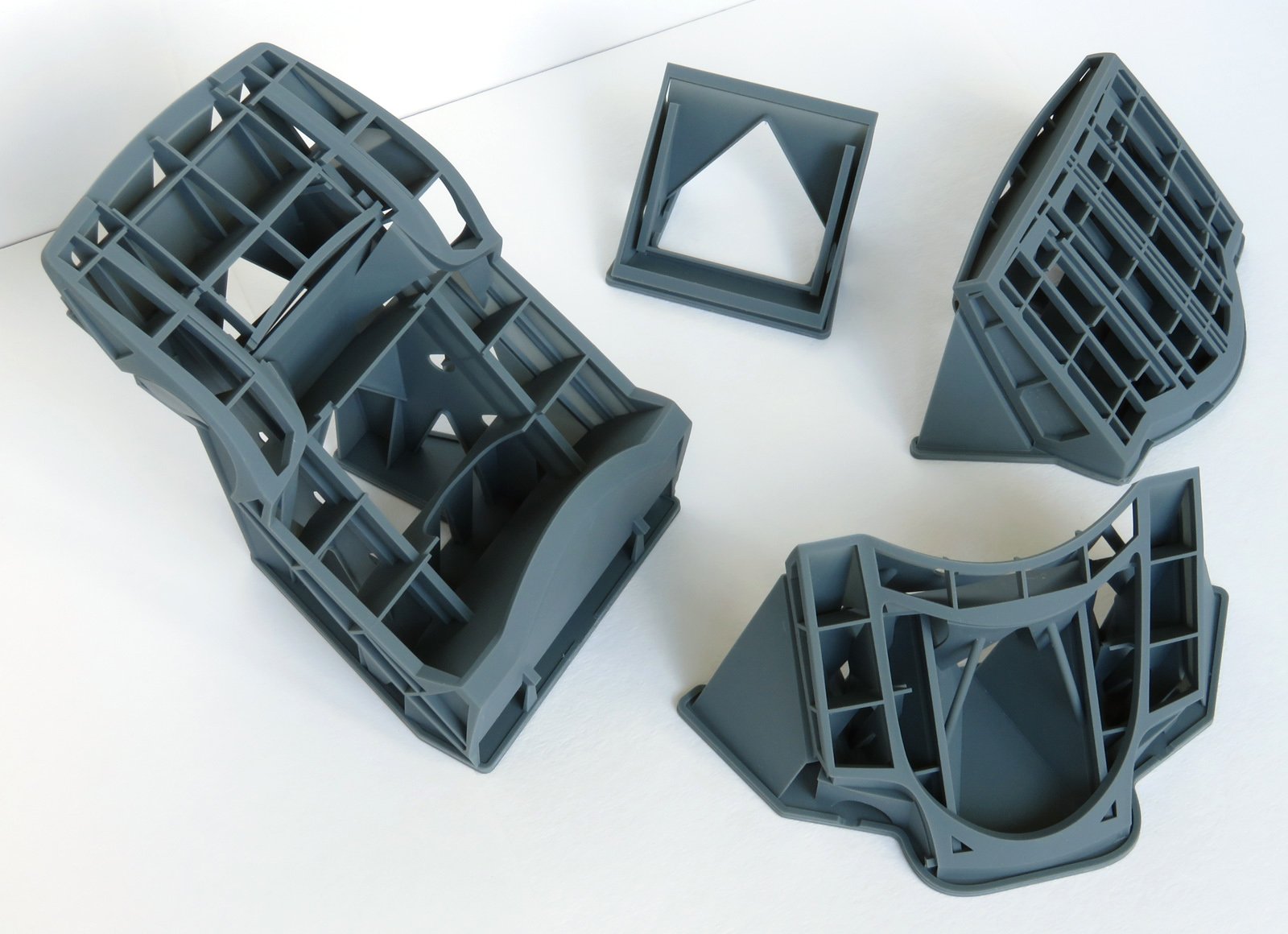

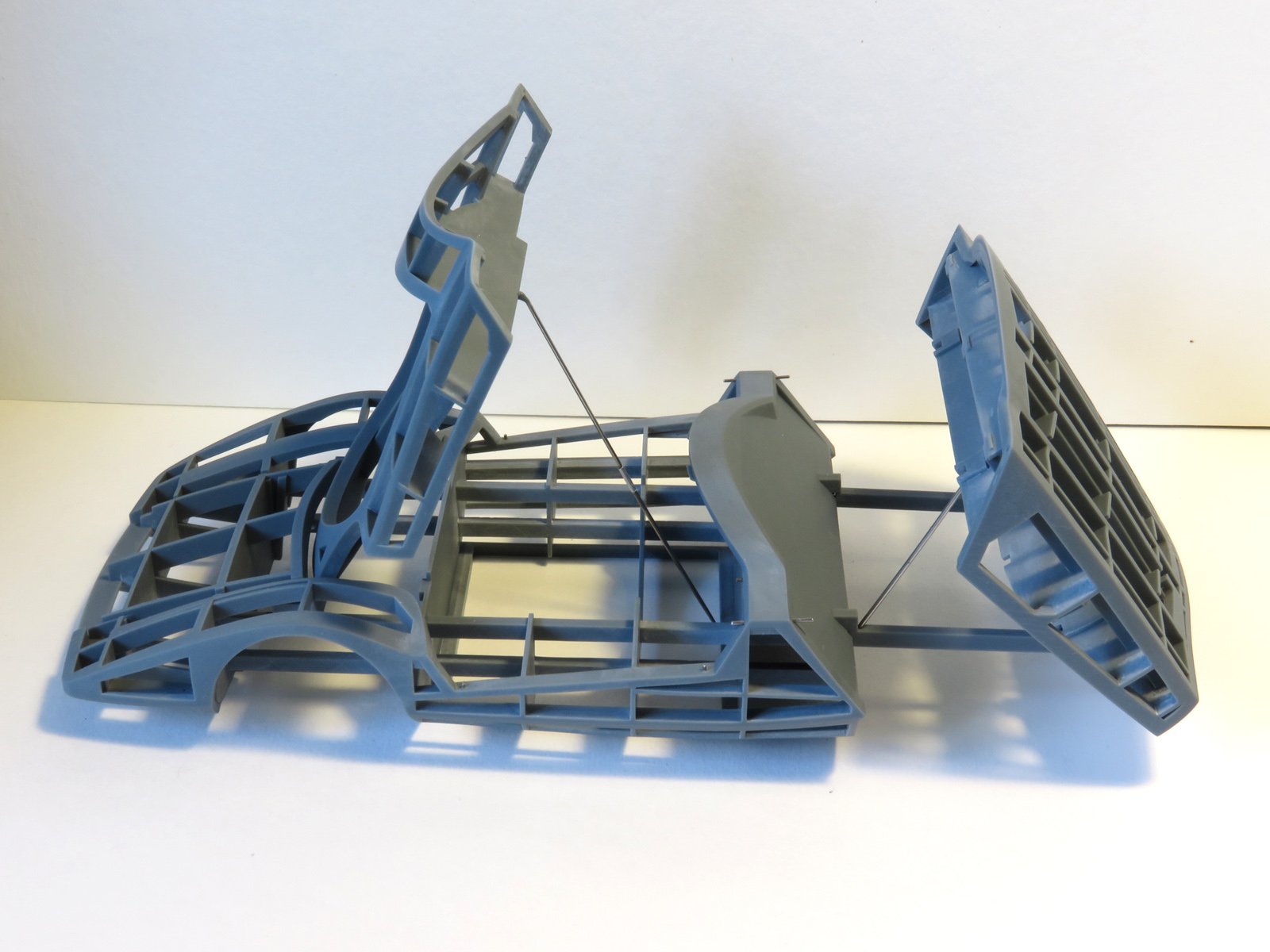

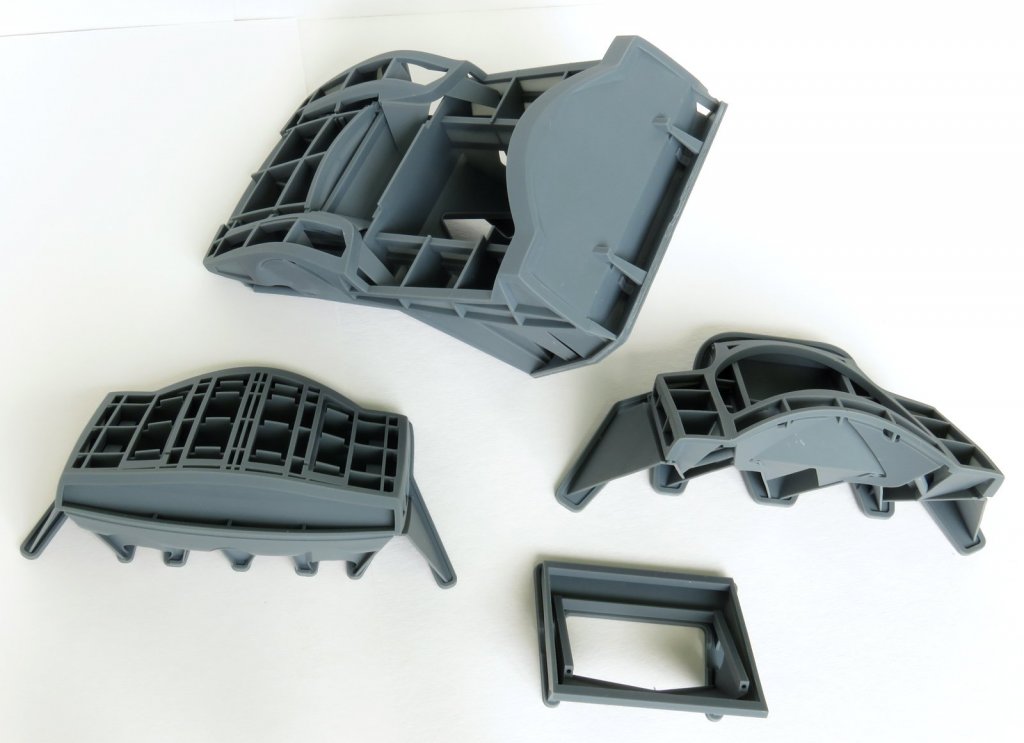

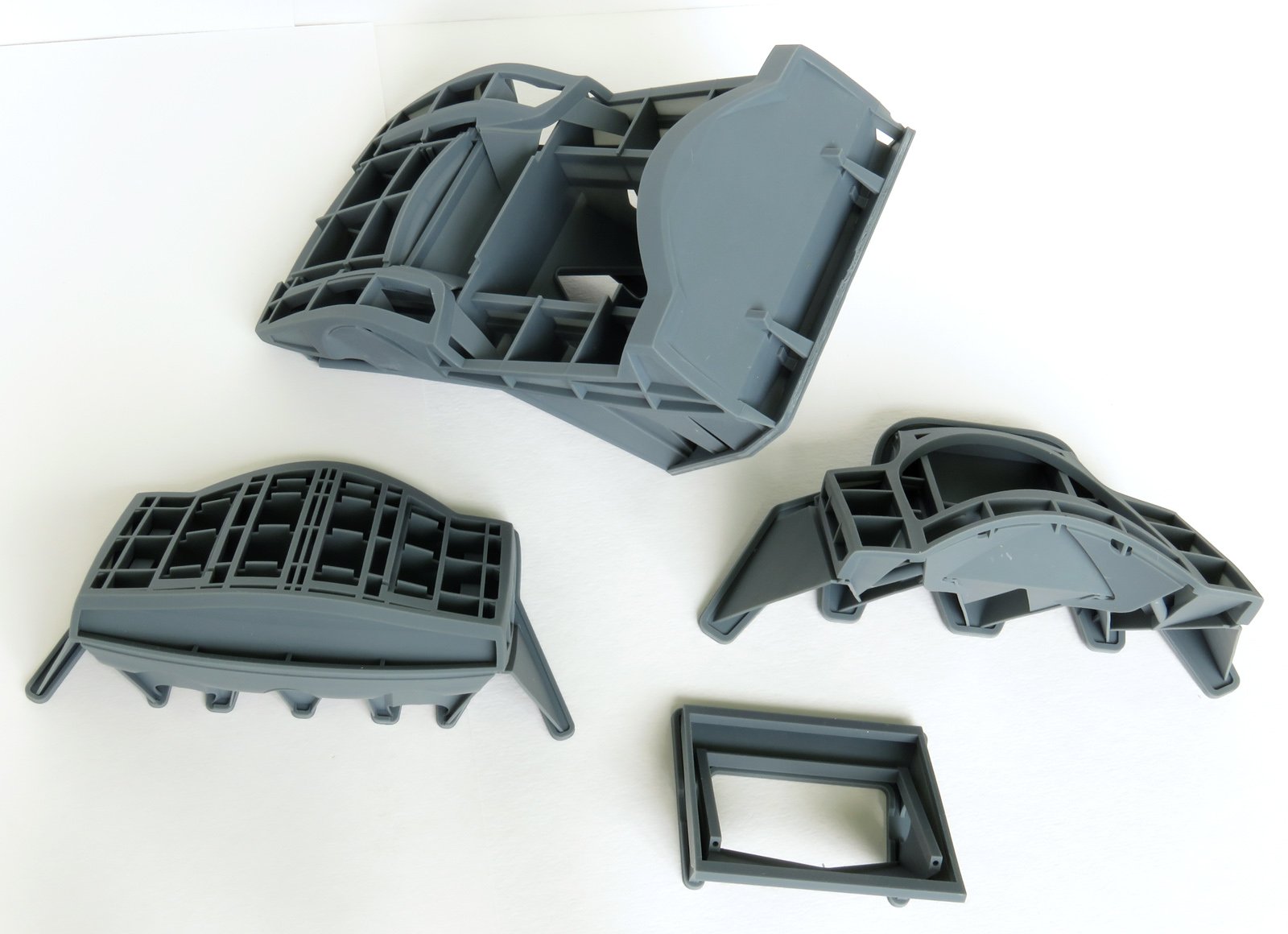

Далее дал задание принтеру напечатать мою хотелку, и он довольно хорошо с ней справился.

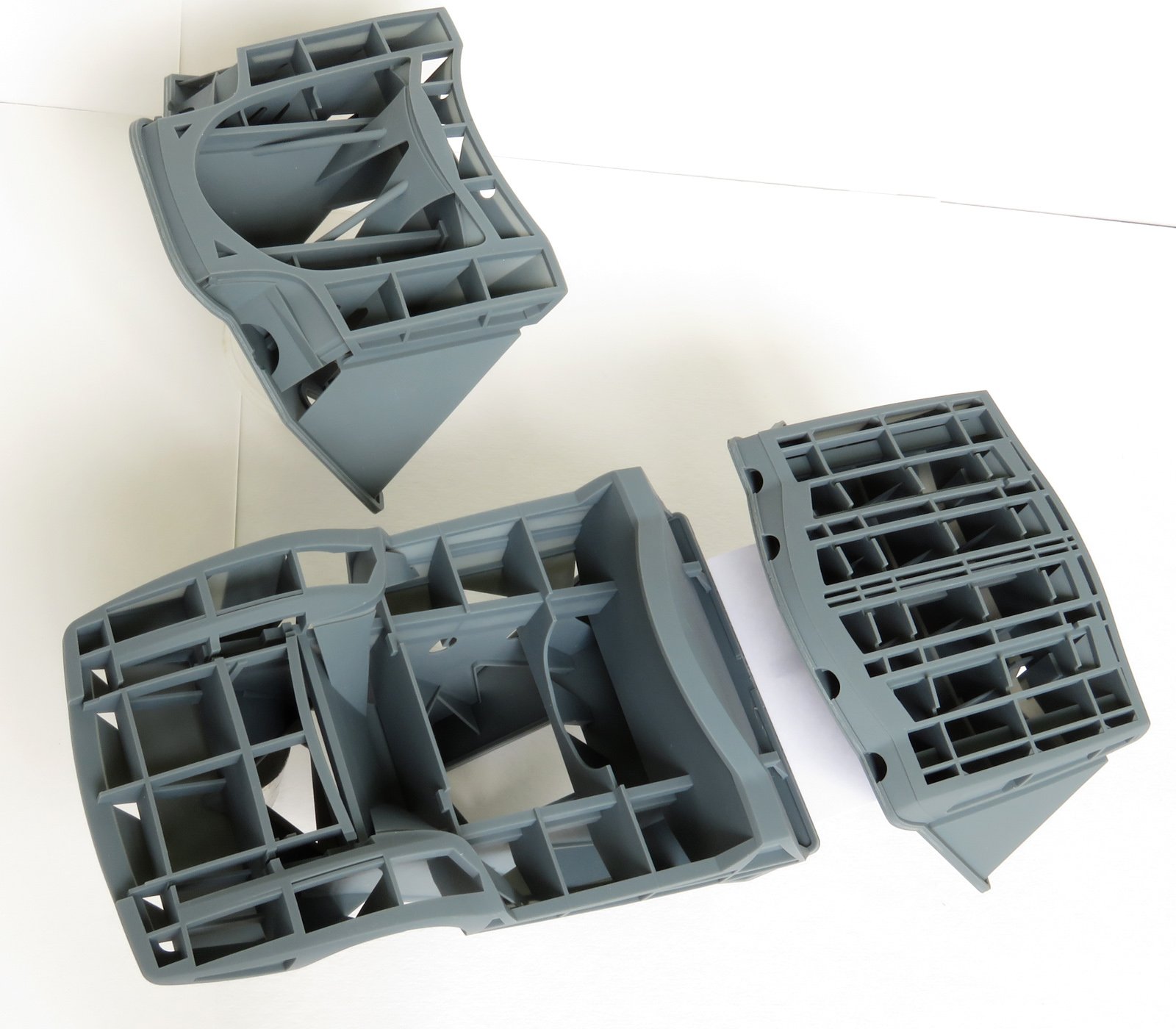

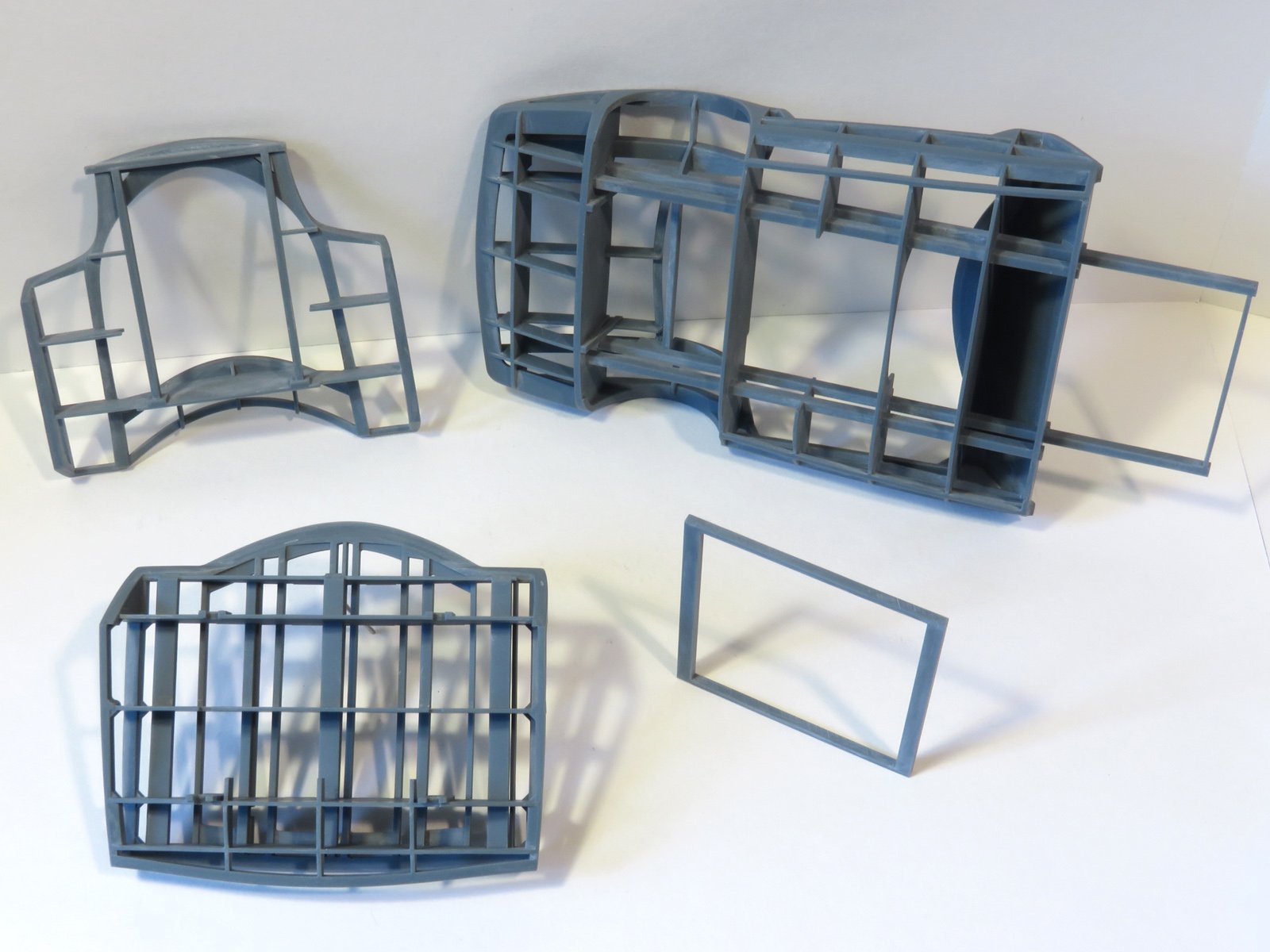

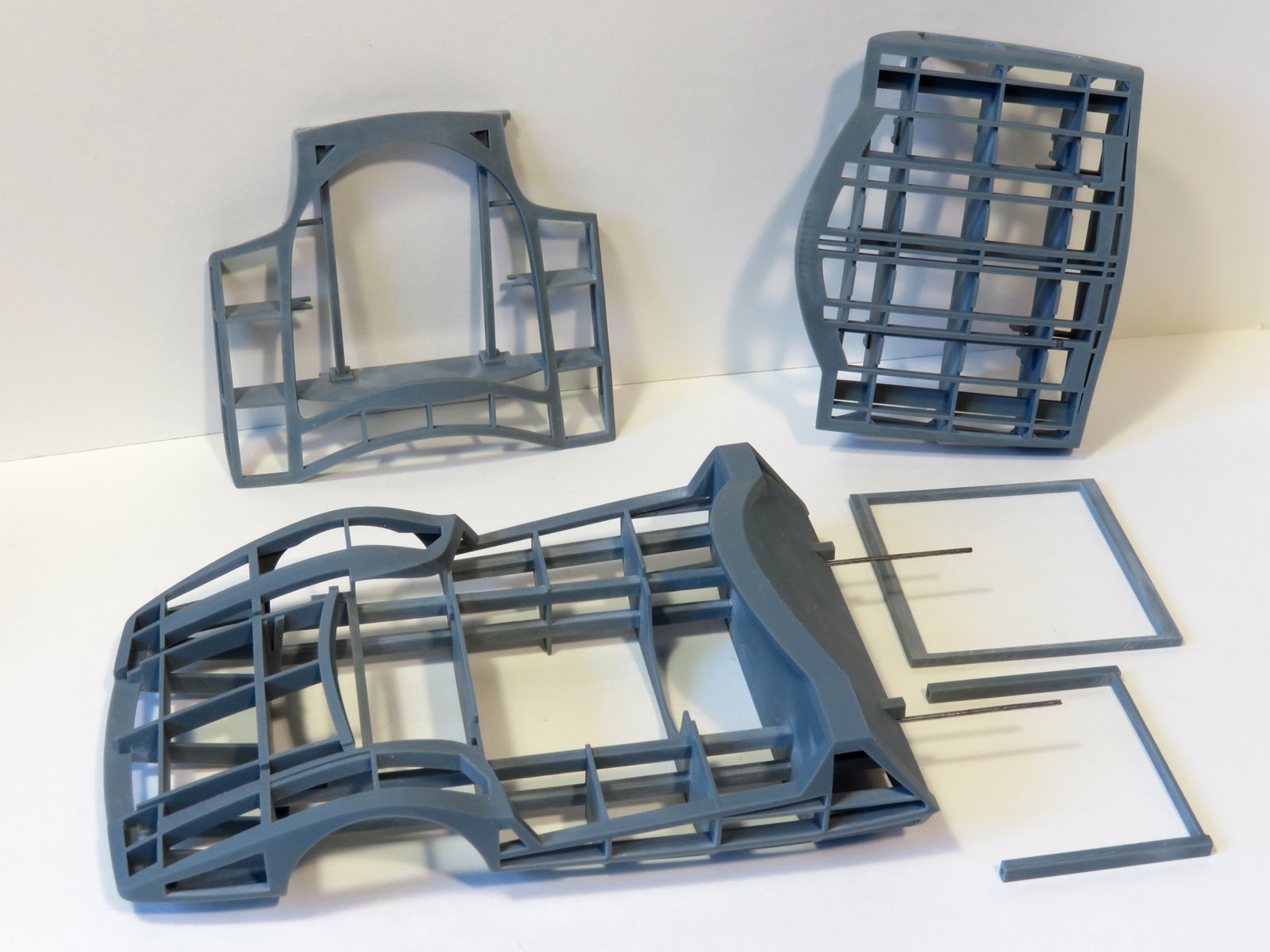

Затем удалил поддержки и усиливающие при печати всю конструкцию дополнительные переборки. Чем жёстче модель, тем меньше на ней возникает ступенек и уводов. Теперь нужно всё это хозяйство вышкурить и покрасить.



[AeroMax 1,169]



[PETERSON 9,867]

Интересная задумка. Блестяще спроектировано и изготовлено. С любопытством жду продолжения. Подставку будешь делать?

Кстати, спасибо за возможность скачать модель!

Edited 20 Sep 2025, 22:08:39 by PETERSON

[Брат Петерсона 1,261]

@PETERSON  Спасибо! Была идея подвесить деревяшку вертикально и сделать набор киянок, но пока нет. В дальних планах изготовить каркас для Modulo, даже уже развлекался по данной теме.

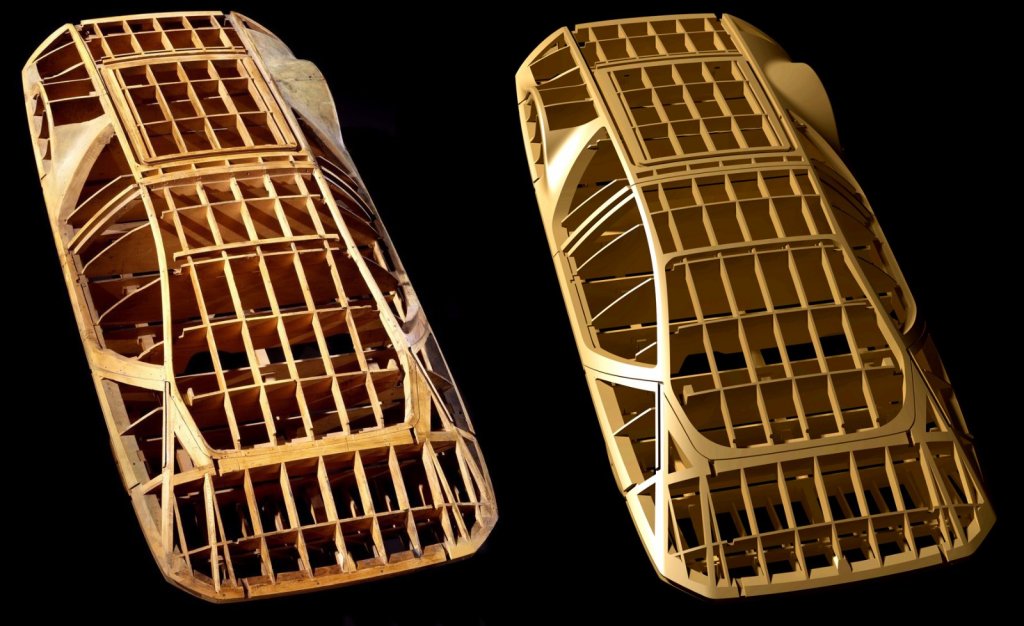

Спроектировать и вырастить его можно довольно быстро, а вот сложная покраска под дерево и шпаклёвку останавливает. Эта идея отложена на дальнюю перспективу. Может кое-как покрашу, например как здесь, а может заморочусь

[John Wick 4,053]

Необычный проект.

Не рассматривали вариант вырезать каждую деталь из дерева и склеить? Даже в 24-м масштабе фактура древисины будет заметна под тонким слоем краски.

[Брат Петерсона 1,261]

Да, есть такая идея. На Modulo хочу попробовать плоские элементы вырезать из шпона и срастить их с напечатанными внешними фигурными брусьями. Даже распрямлённую корзинку из-под клубники запас для этого. Но это не скоро, дожить бы до этого момента. Нужно сперва сделать несколько более интересных проектов.

[be@rbrick 71]

1 час назад, John Wick сказал:

вариант вырезать каждую деталь из дерева

И выбить по ней часть кузова из пивной жести

Edited 21 Sep 2025, 12:29:10 by be@rbrick

[Феофан 855]

Дмитрий, все верно: нужно ставить перед собой большие цели - по ним труднее промазать

[PETERSON 9,867]

18 часов назад, be@rbrick сказал:

из пивной жести

Она слишком жёсткая. Лучше из листовой меди. Её спокойно можно купить на том же Озоне.

[Брат Петерсона 1,261]

22 часа назад, be@rbrick сказал:

И выбить по ней часть кузова из пивной жести

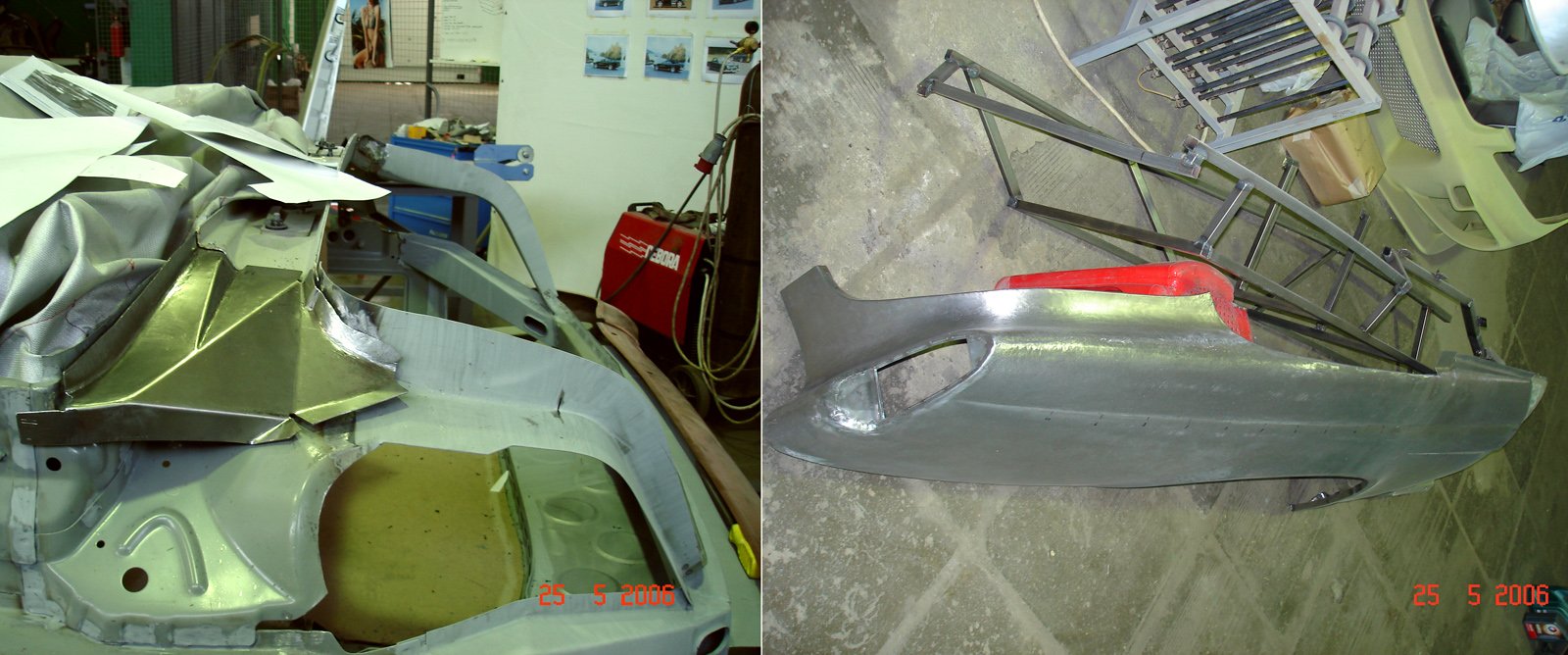

Можно и из жести выстучать, Только выстукивать нужно не по модели, а по чему-нибудь более прочному. Такой опыт имею в масштабе 1к1, вот железки изготовленные с помощью листогиба, электрического крафтформера, различных рихтовочных молотков и поддержек.

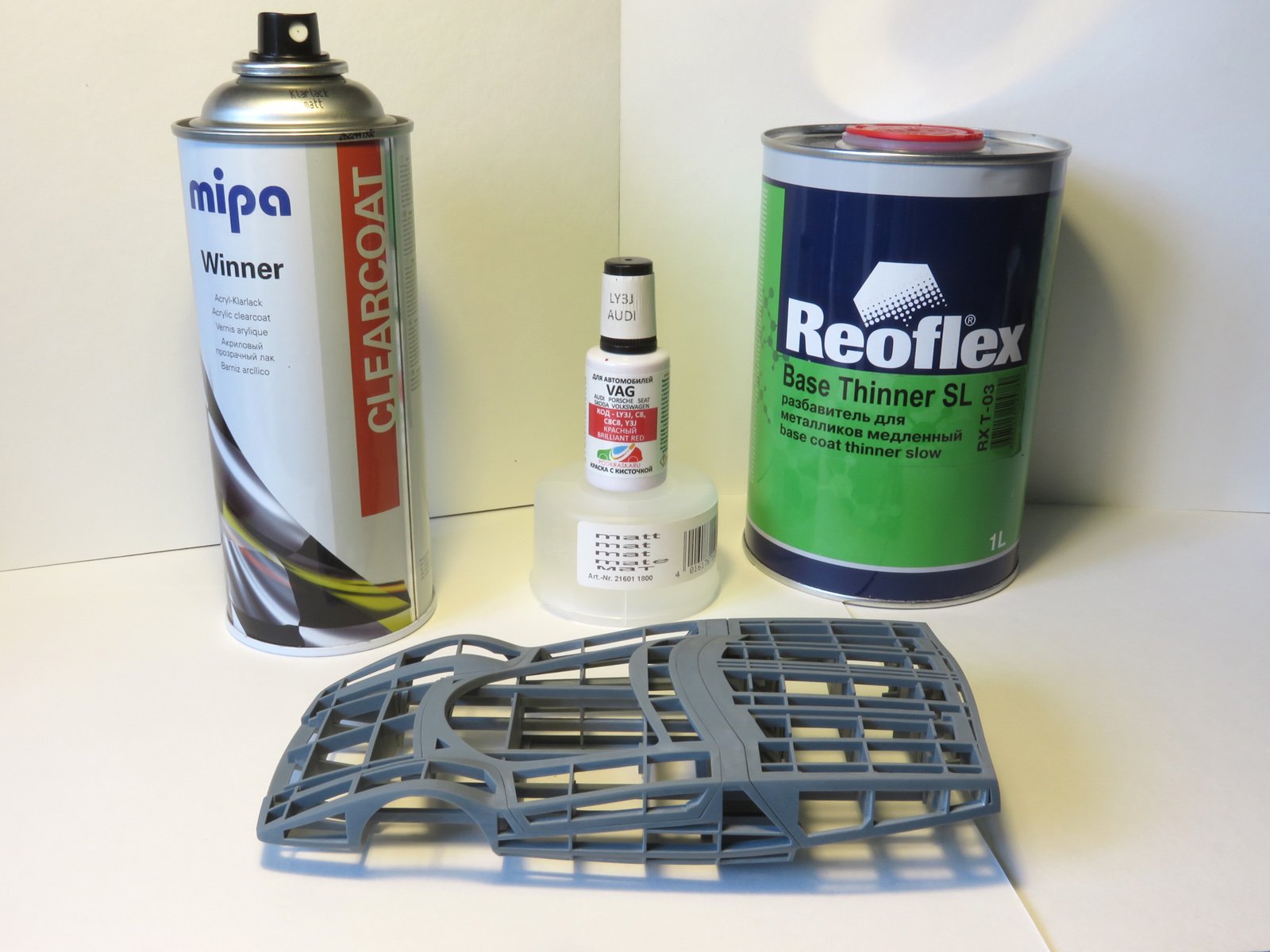

А тем временем готовлю модель к покраске. Подогнал и посадил на штифты деревяшку для формовки откидного колпака. Эта деталь самая ажурная и её больше всех деформировало. Печать производилась фотополимером Phrozen Aqua Gray-8K, и хоть он и имеет низкую усадку, но отклонение формы всё-равно наблюдается. На колпаке пришлось некоторые места локально нагревать и охлаждать с преднатягом, пару мест расколоть для расширения в задней части, убрать окривевший зазор 0.5мм в передних углах боковин. Ремонт производил той же смолой. Сходил в автомагазин за компонентами для окраски. Базу напылю аэрографом 0,3мм, а для нанесения лака придётся брать чего-нибудь покрупнее.



[yura1961 3,844]

1 час назад, Брат Петерсона сказал:

а для нанесения лака придётся брать чего-нибудь покрупнее.

0,3 и для лака пойдет.

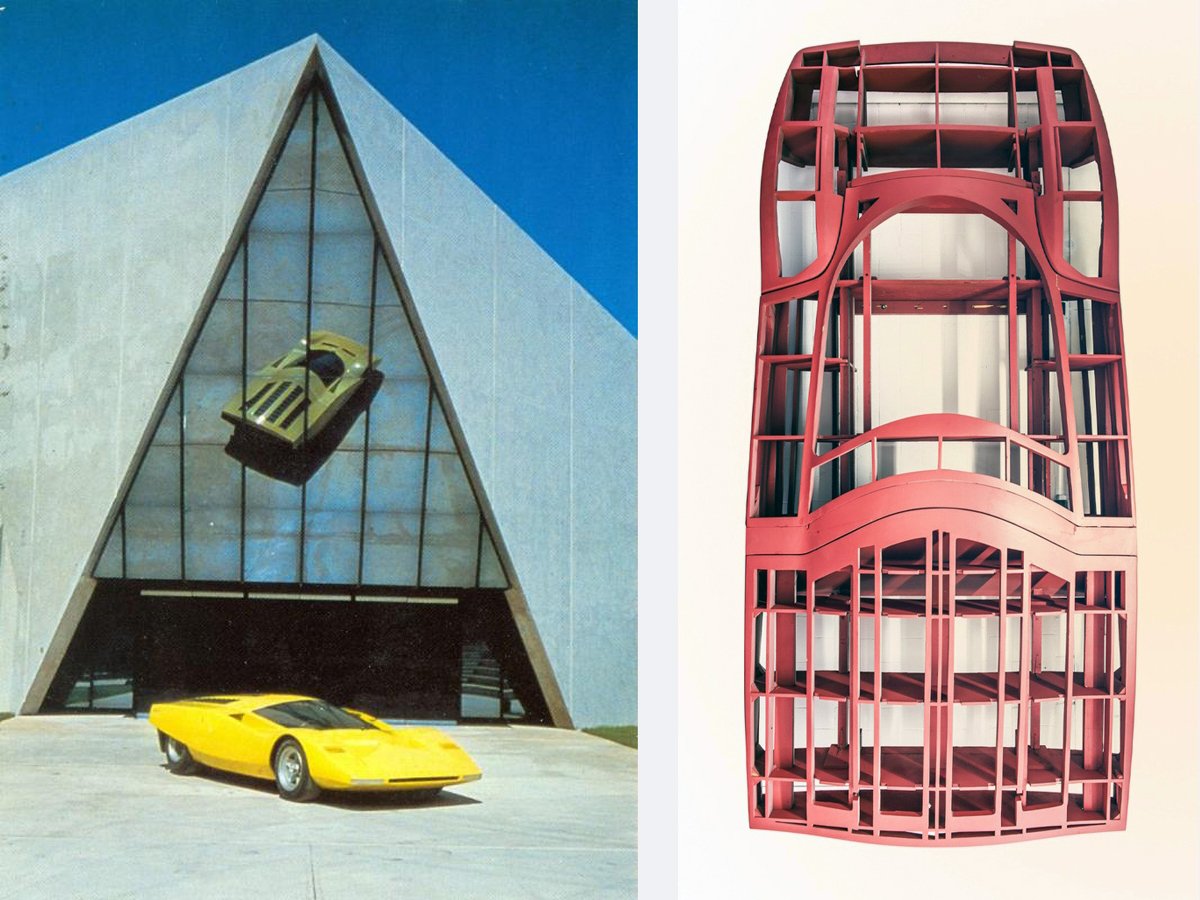

Вот попалось на просторах интернета.





[Брат Петерсона 1,261]

@yura1961  Мне нужно матовым лаком быстро жахнуть деталь со всех сторон, пока лак не подсох. Это для равномерной матовости при высыхании. Лак сохнет ~3 мин. Пойдёт сопло 0,3 мм ?

[yura1961 3,844]

Думаю да.

[Брат Петерсона 1,261]

Юрий, спасибо! Попробую освоиться с новым девайсом. До этого, давно пользовался белорусским Этоном. Естественно сперва на кошке отточу навык покраски.

4 часа назад, yura1961 сказал:

Вот попалось на просторах интернета.

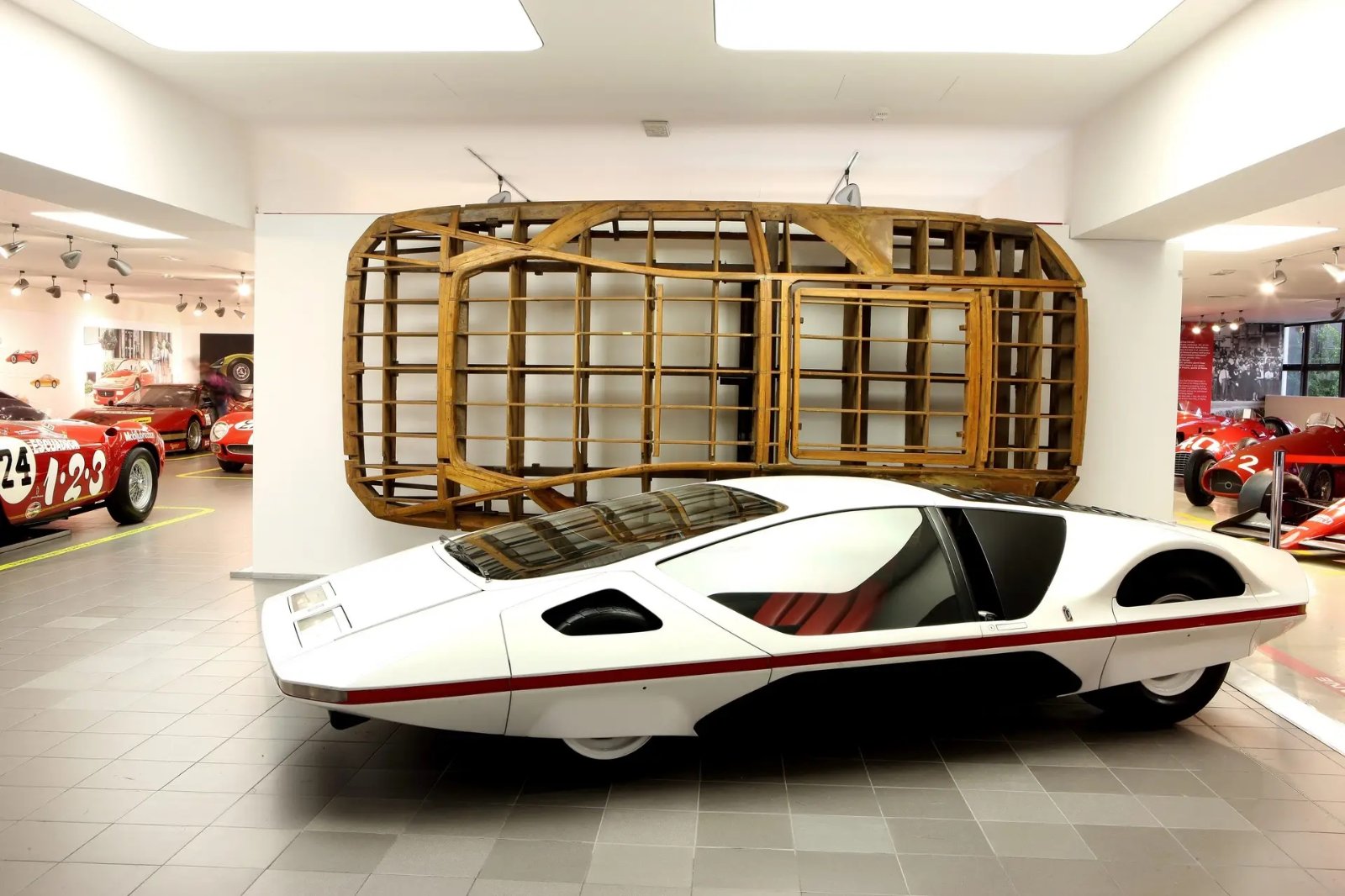

А вот они вместе на какой-то экспозиции.

[Феофан 855]

18 часов назад, Брат Петерсона сказал:

@yura1961  Мне нужно матовым лаком быстро жахнуть деталь со всех сторон, пока лак не подсох. Это для равномерной матовости при высыхании. Лак сохнет ~3 мин. Пойдёт сопло 0,3 мм ?

Еще от лака зависит. Например, у Тамии серии LP есть разбавитель с замедлителем. А если 2К, то наверное, сопло 0,3 маловато, хотя это все индивидуально и зависит от консистенции, формы поверхности, давления, расстояния, площади, способа нанесения, и пр.

А вообще, в скорости высыхания нет проблем. Просто, если толстый слой быстро сохнет, есть опасность возникновения трещин. Лично я дую мокро, но тонко. 10 минут между слоями. Последние модели вообще не полирую. Матую перед финальным слоем и хорош.

Еще момент, чем дольше сохнет, тем больше вероятность налипания всякого говна постороннего.

Edited 23 Sep 2025, 07:06:25 by Феофан

[yura1961 3,844]

У меня основной аэрограф Ивата сопло 0,35 ,все им от грунта до 2к лака.Есть Ивата 0,5,специально брал для грунта и лака,мне не зашел,многовато для меня 0,5.очень редко им пользуюсь и в основном не по моделям.

[Феофан 855]

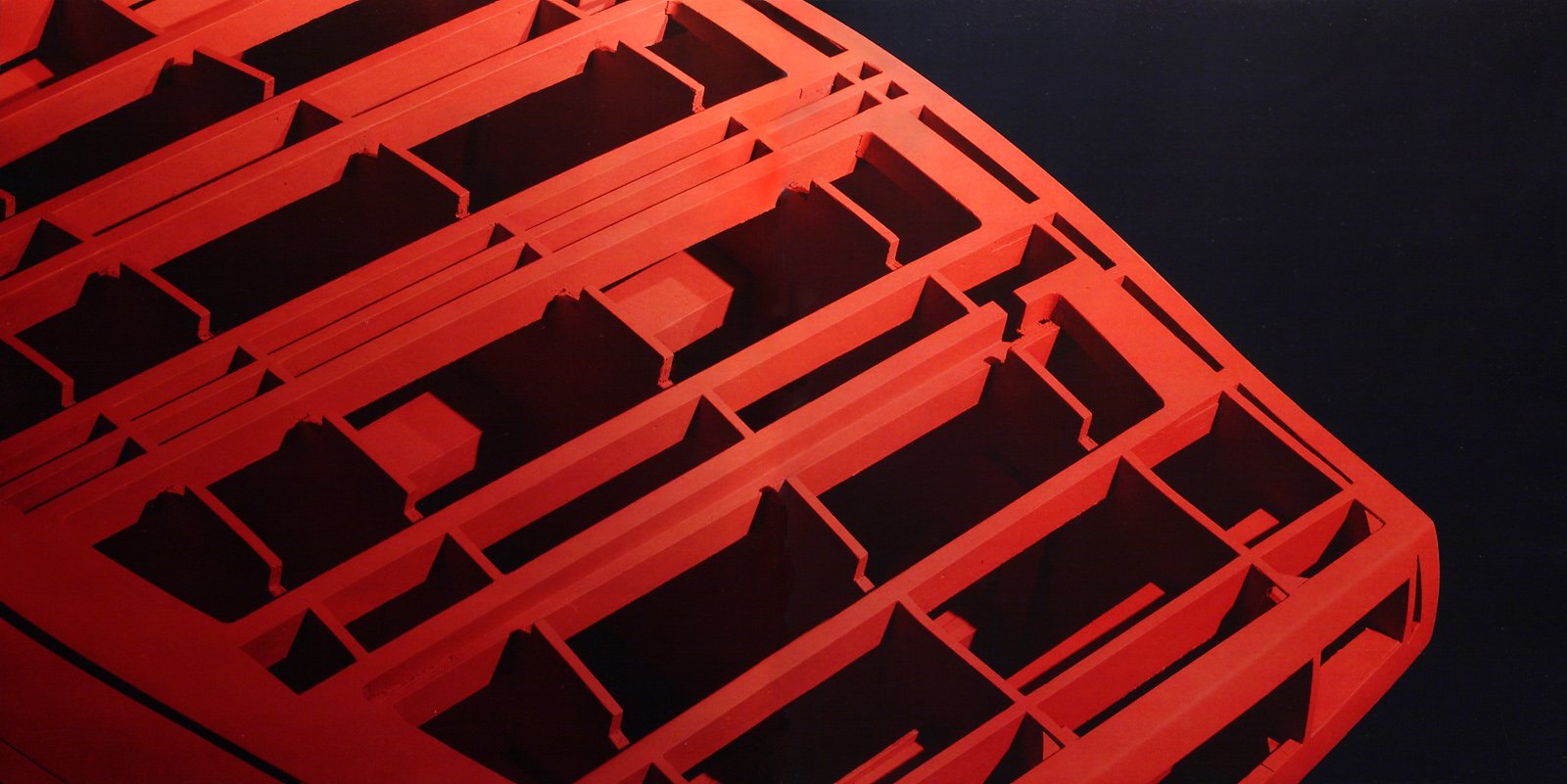

Немного по сабжу.... Прекрасно выглядит сзади

[Брат Петерсона 1,261]

2 часа назад, Феофан сказал:

Немного по сабжу.... Прекрасно выглядит сзади

Да уж, притягивает взгляд. Кстати этот вид на зад (который пониже) принимал участие в трёхмерной отрисовке. Фото №7 в левом столбце.

[Феофан 855]

3 минуты назад, Брат Петерсона сказал:

Кстати этот вид на зад (который пониже) принимал участие в трёхмерной отрисовке. Фото №7 в левом столбце.

Это говорит о конструктивном и компетентном подходе

[Брат Петерсона 1,261]

В 21.09.2025 в 00:20, PETERSON сказал:

Подставку будешь делать?



В 22.09.2025 в 20:01, Брат Петерсона сказал:

 Естественно сперва на кошке отточу навык покраски.

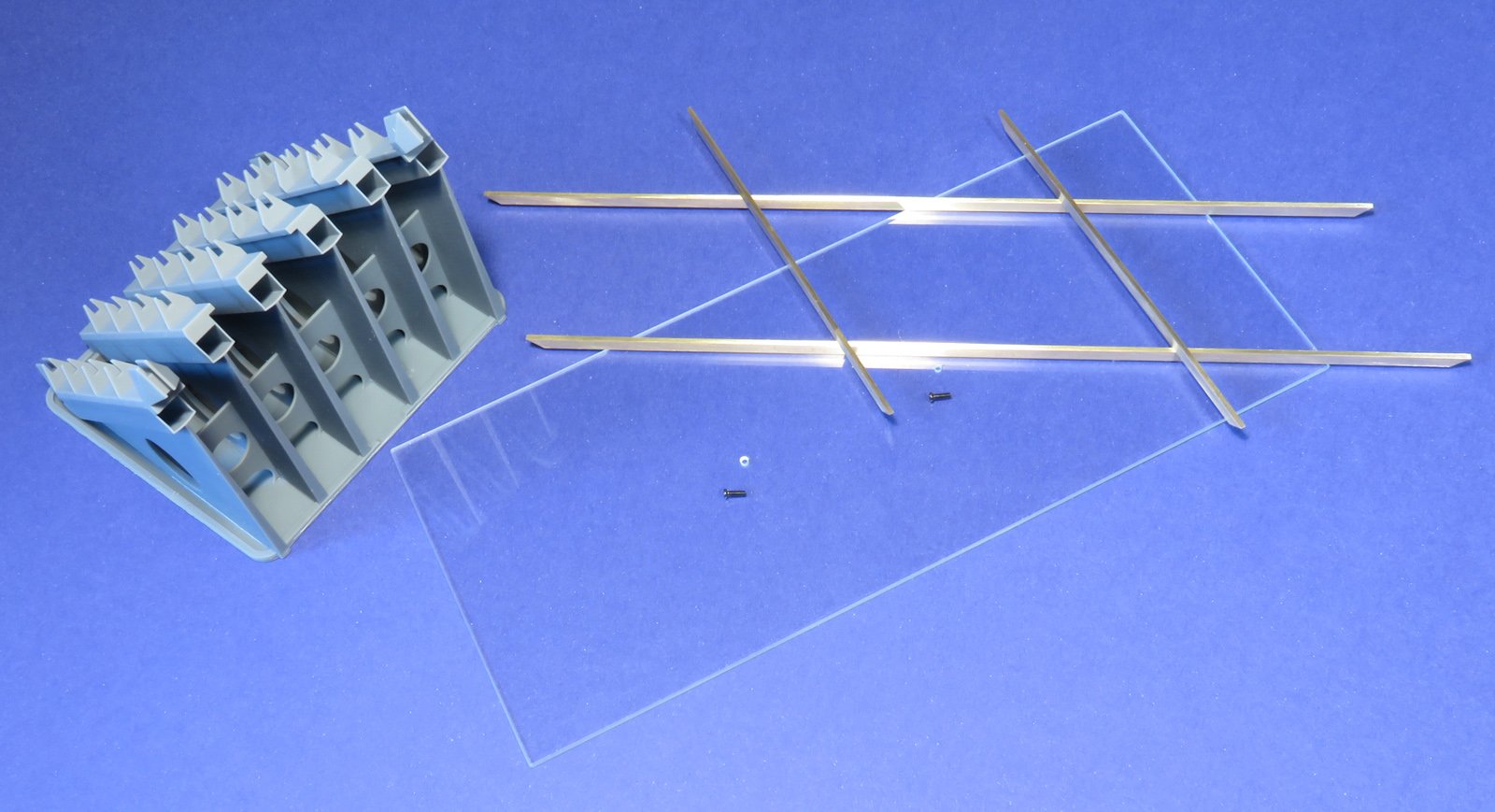

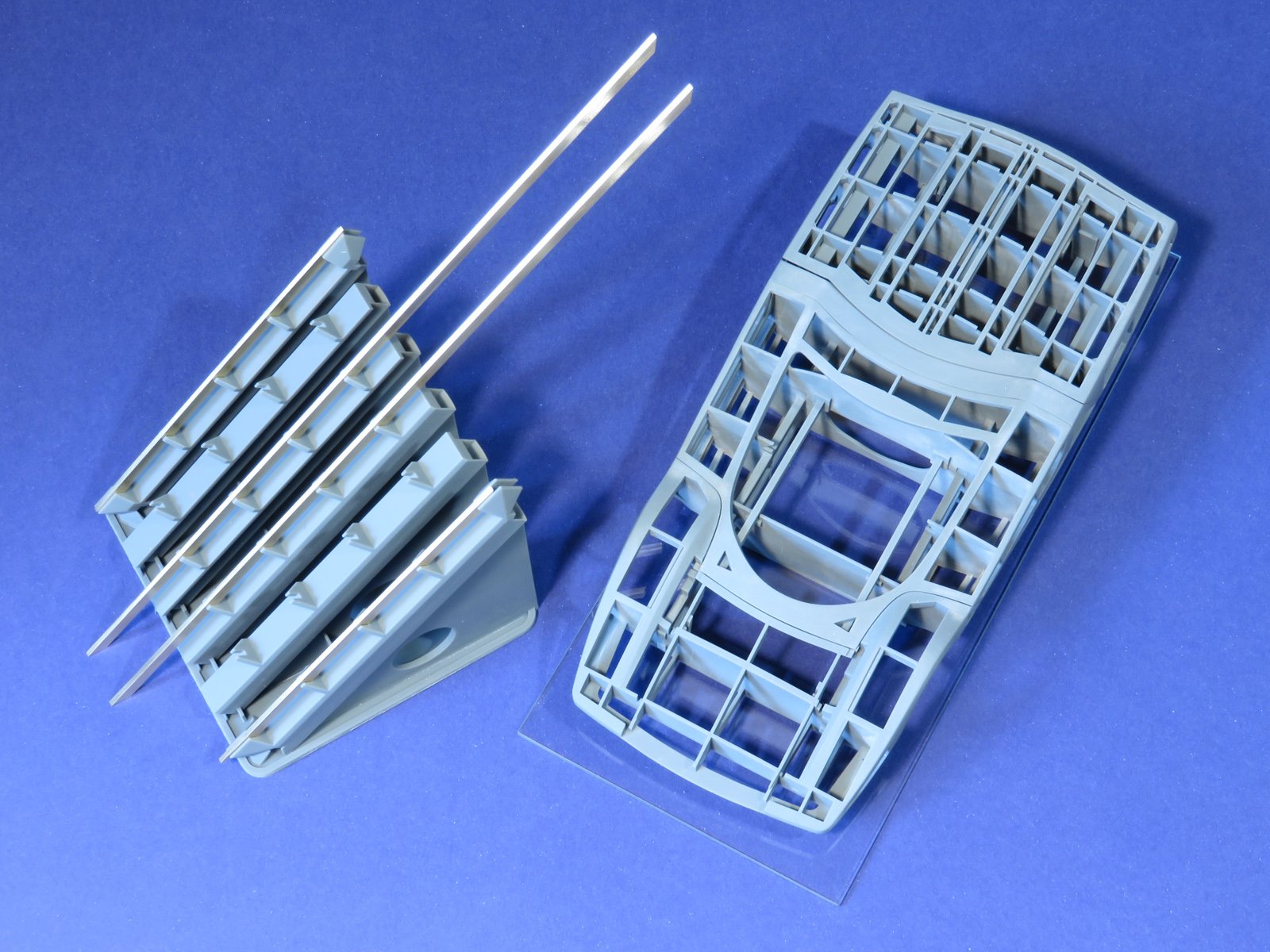

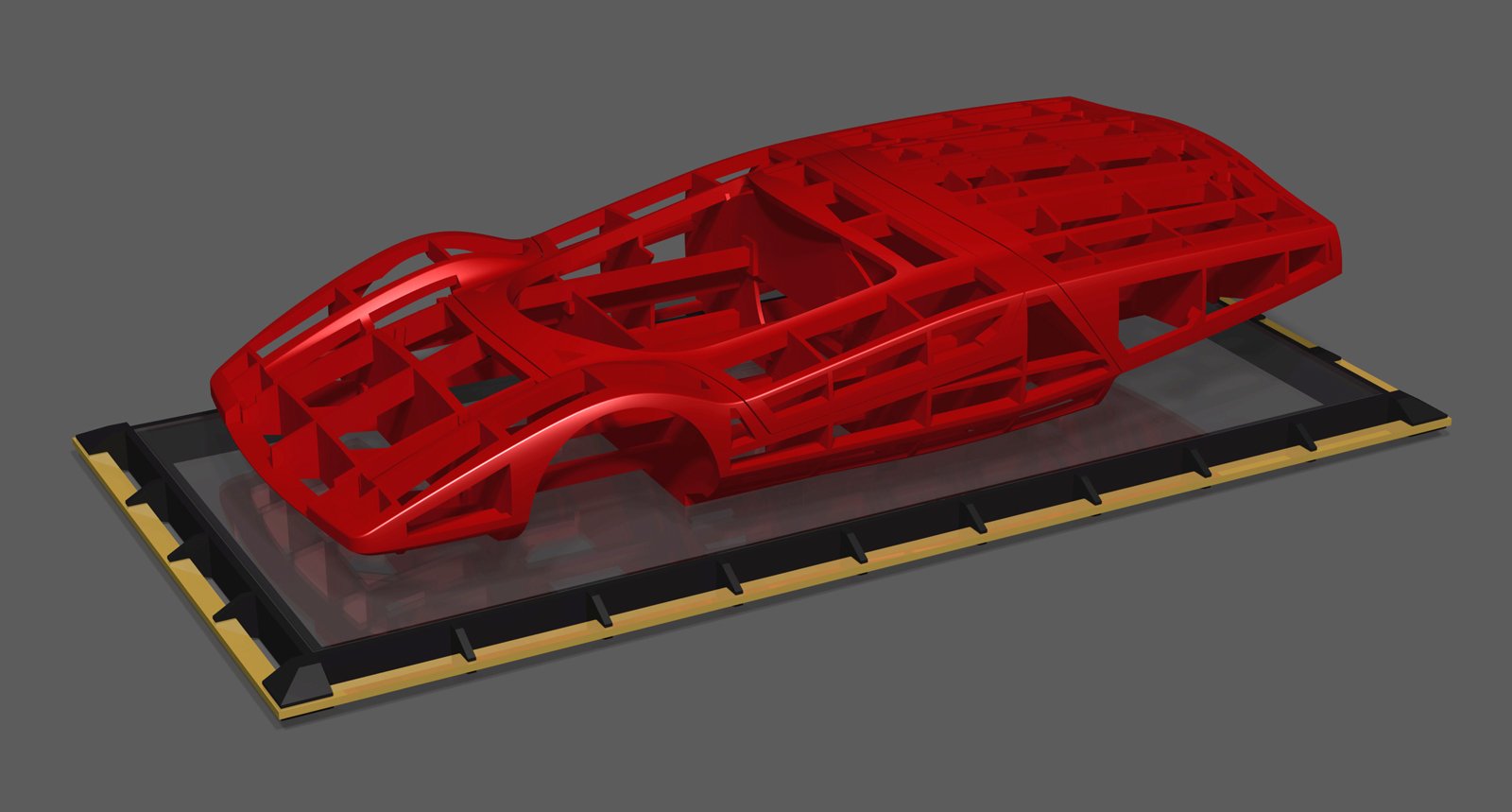

Три дня назад размышлял, какой объект использовать в качестве кошки. И в голову пришла спонтанная идея, совместить кошку и подставку. Смоделировал её в общем стиле, отфрезеровал полоски латуни на ЧПУ, распатронил рамку 15Х21 и из её стекла 1,7 мм вырезал своё, нужного размера. Отшлифовал торцы и Проксоном с твердосплавным конусом просверлил два отверстия для привинчивания модели. Напечатал на принтере установку РСЗО "Улёт". Теперь подготовка, покраска и сборка. Раму подставки покрашу чёрной базой и матовым лаком, полоски латуни- полировка и защита прозрачным глянцевым 2К лаком.





[Николай_ 5,785]

Красивое

[Брат Петерсона 1,261]

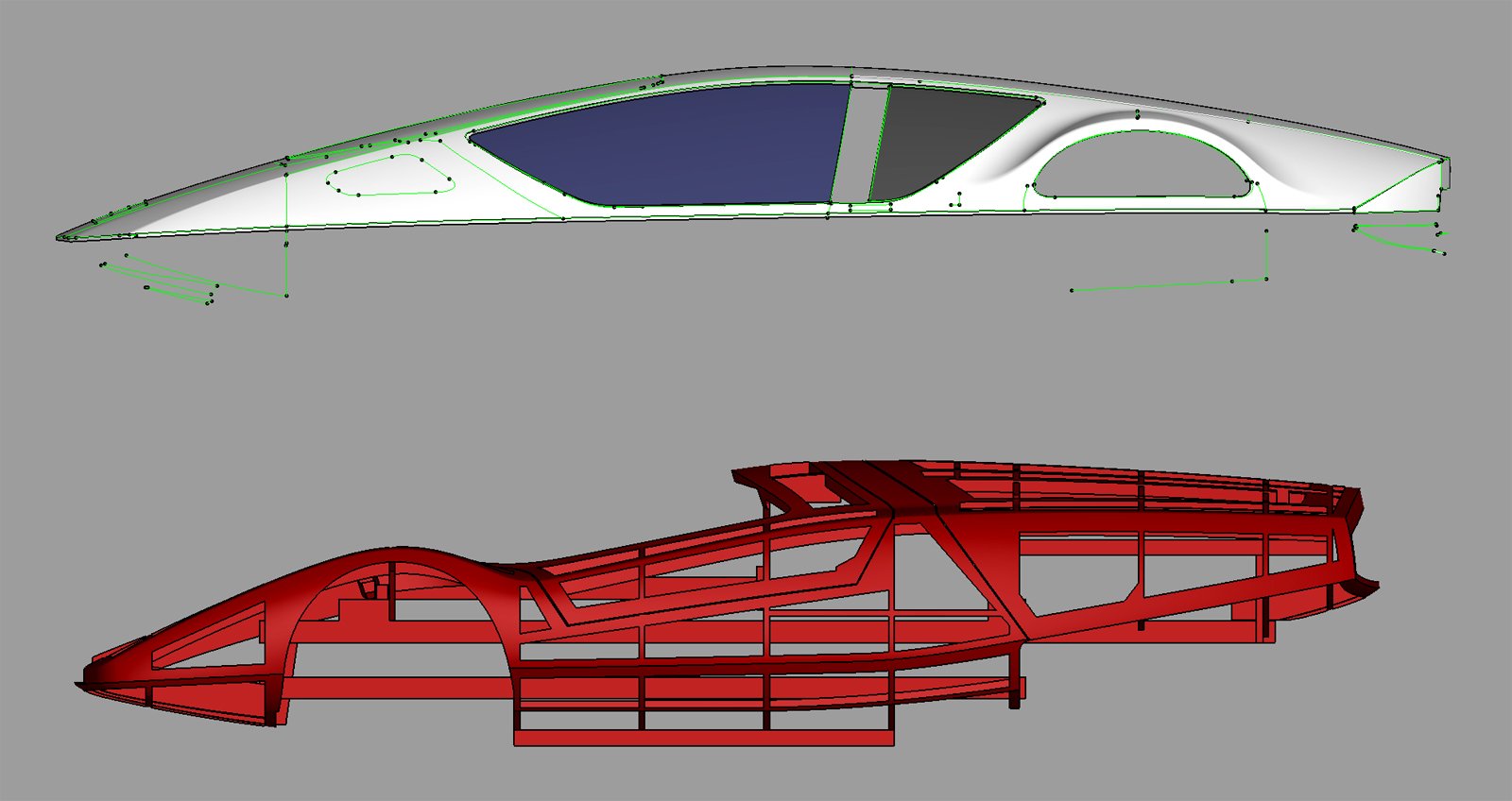

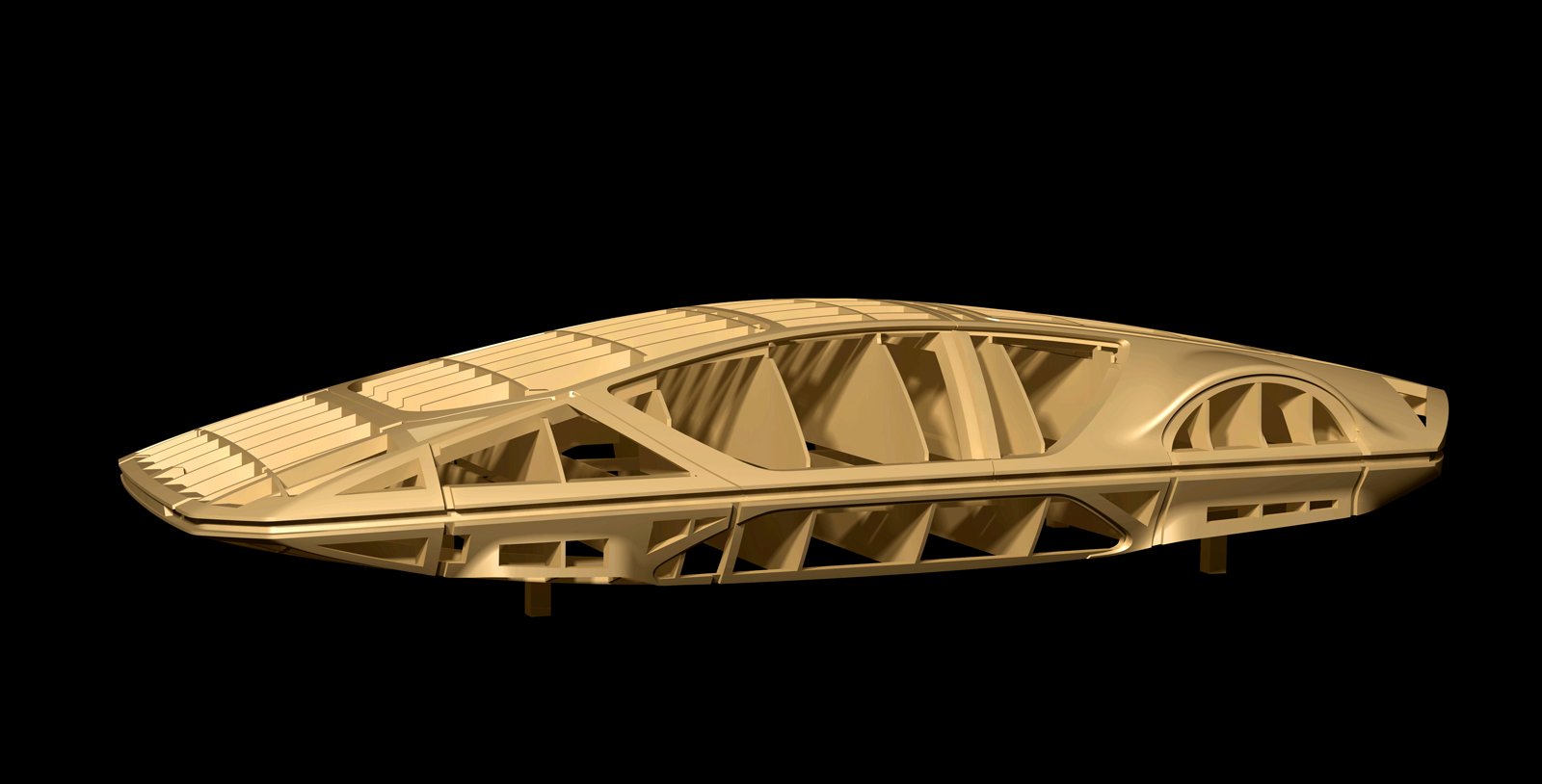

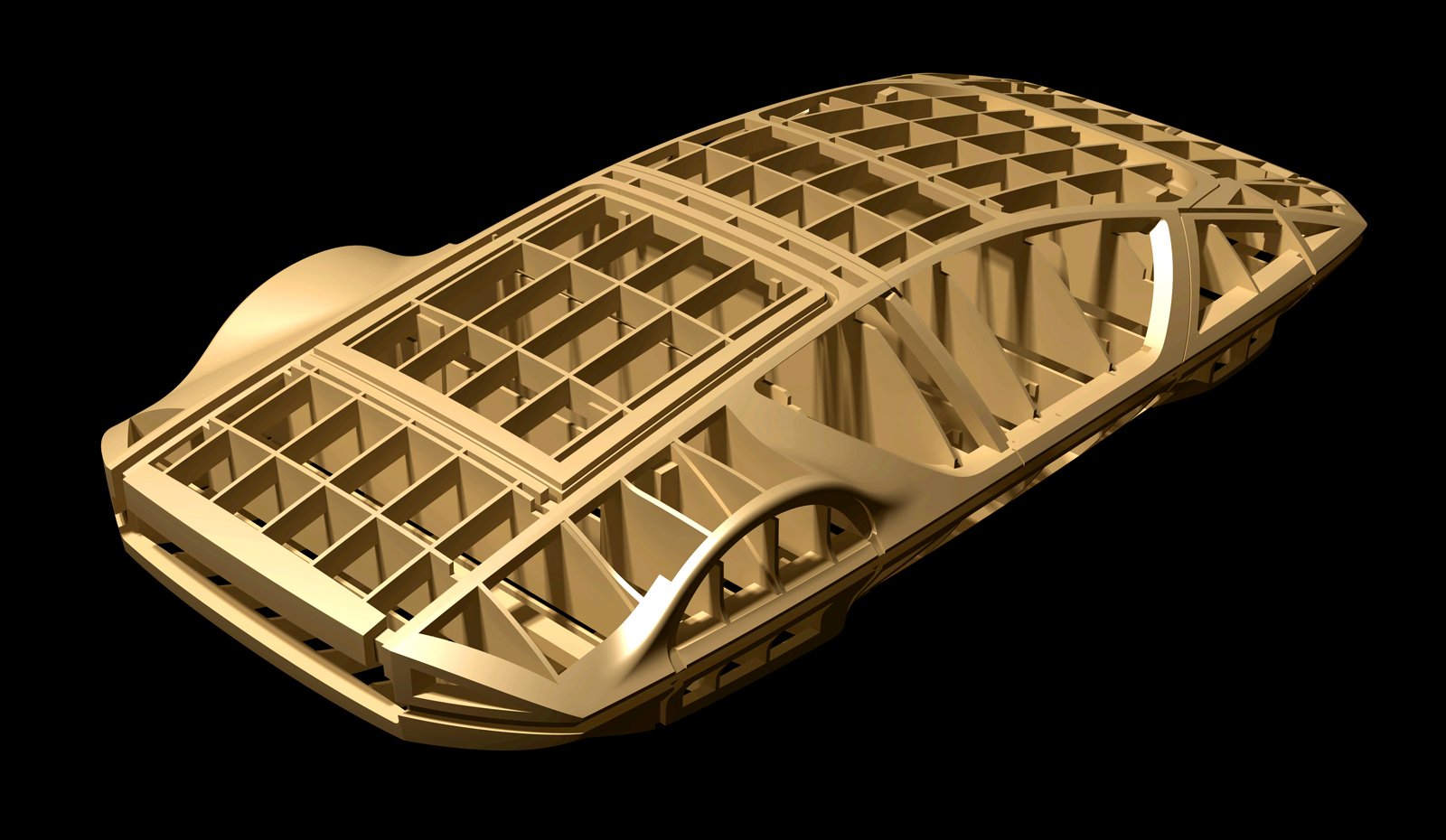

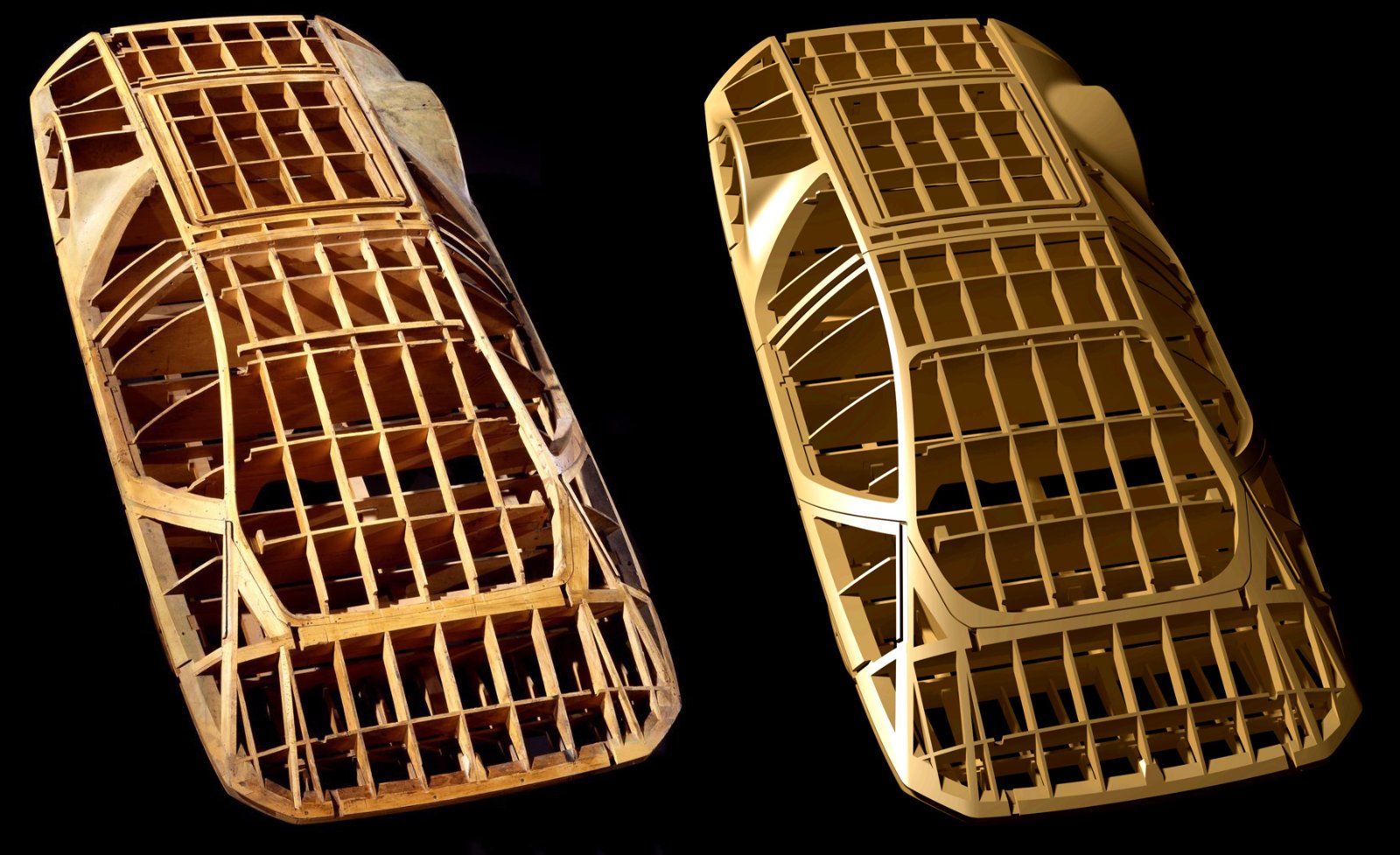

Решил вторую модель не откладывать в долгий ящик и изготовить её в ближайшее время. Заморачиваться с покраской под дерево не стану, просто напечатаю её из фотополимера Phrozen aqua 8K Vanilla. CDEK его уже везёт мне из Цветного мира, скоро включу принтер. Модель каркаса Modulo нарисовал в старом варианте, без вырезанного периметра лобового стекла. Вкус такого фломастера мне больше нравится. Подставку изготовлю аналогично предыдущей. 3D модель можно скачать по ссылке Buck Modulo STP . И вот картинки этой модели.







Edited 7 Nov 2025, 08:56:08 by Брат Петерсона

[Николай_ 5,785]

1 час назад, Брат Петерсона сказал:

Phrozen aqua 8K Vanilla

Прям хороша-хороша?



Я вот на такую подсел (https://www.ozon.ru/product/smola-dlya-3d-printerov-conjure-standard-8k-standartnaya-405-nm-uf-fotopolimernaya-dlya-1282585330/), главным образом, из-за 100% пропечатываемости, в отличие от Anycubica (https://www.ozon.ru/product/fotopolimernaya-smola-anycubic-standard-resin-v2-gray-grey-seraya-dlya-3d-3d-printera-1-litr-1774566524/?at=LZtl8X28xi6oLjQNhEWEYP2FJKYRGNT4p1DYEcygPogj&from_sku=1774566591&oos_search=false). Эта смола шла в комплекте с принтером, но, как правило, готовыми вырастала только половина деталей, и то, если повезет.

[PETERSON 9,867]

22 часа назад, Брат Петерсона сказал:

3D модель можно скачать по ссылке

Ого! Вот это щедрость.  Шикарно!

[Брат Петерсона 1,261]

23 часа назад, Николай_ сказал:

Прям хороша-хороша?

Мне нравится. Имеет низкую усадку, пропечатывает высокую детализацию, достаточно прочная. Печатал тест на Conjure Sculpt, но смола мне меньше понравилась, так как тестовая пластина имеет меньшую устойчивость к деформации при нагрузке и ещё её со временем больше выгнуло пузырём. Вероятно, у неё выше усадка.

2 часа назад, PETERSON сказал:

Ого! Вот это щедрость.  Шикарно!

Спасибо! Подкорректировал модель и заменил файл по ссылке.
