Покрасочная камера своими руками.


Рекомендуемые сообщения

  В 08.09.2021 в 15:44, Atenza25 сказал:

на сколько это эффективнее простого врезания вертушки в заднюю стенку,

Показать

Видимо как раз для того, чтобы быстрый поток с аэрографа не отскакивал от стенки и не разлетался в разные стороны,..

Ссылка на сообщение
Поделиться на другие сайты
  В 08.09.2021 в 14:16, Andrey Labuzov сказал:

Тут вообще проблем нет. Ставишь регулятор оборотов и всего делов. Типа такого - https://aliexpress.ru/item/32997407518.html

Ну, это если совсем простое решение.

Показать

Да, вот типа этого. Я просто в электрике так себе разбираюсь, мало ли чем там отличаются эти "ручки громкости" и можно ли вообще таким образом контролировать наши вентиляторы или нет.
Ну а так идея же на поверхности, почему никто ей не пользуется и так не делает? Покупаем два вентилятора с изрядным запасом мощности, ставим на каждый свой независимый контроллер и всё, дело в шляпе.

Ссылка на сообщение
Поделиться на другие сайты
  В 08.09.2021 в 15:44, Atenza25 сказал:

В разрезе это выглядит подобным образом

Показать

Так я об этом и сказал. У тебя забор воздуха идет на задней стенке. Неважно, в каком виде: прям вентилятор или как у тебя.

Если аэр у тебя дует прямо туда, то поэтому и нет проблем.



Я подобную конструкцию тоже хотел соорудить, но решил, что мне место в камере важнее.





  В 09.09.2021 в 09:15, MuscleHorses сказал:

Да, вот типа этого. Я просто в электрике так себе разбираюсь, мало ли чем там отличаются эти "ручки громкости" и можно ли вообще таким образом контролировать наши вентиляторы или нет.

Показать

Иногда слова "экспертов во всем" надо подвергать сомнению. Например, с вентиляторами Вентс есть такой прикол, что к ним могут не подходить даже их родные регуляторы. И об этом у них нигде не написано.

Изменено пользователем ekha
Ссылка на сообщение
Поделиться на другие сайты
  В 09.09.2021 в 09:21, ekha сказал:

Например, с вентиляторами Вентс есть такой прикол, что к ним могут не подходить даже их родные регуляторы. И об этом у них нигде не написано.

Показать

Вооот, я об этом и подозреваю. Как разобраться-то? Методом подбора только?
Сам вентилятор попалить есть опасность?

Ссылка на сообщение
Поделиться на другие сайты
  В 09.09.2021 в 09:29, MuscleHorses сказал:

Вооот, я об этом и подозреваю. Как разобраться-то? Методом подбора только?
Сам вентилятор попалить есть опасность?

Показать

Да, подбором. Покупать в оффлайн-магазине и сдавать, если не подходит. Я примерно помню причину таких приседаний с регуляторами, но это сейчас несильно важно.

Попалить вряд ли. Я его так и оставил. Крутишь на уменьшение, он малость снижает, гудит и перестает крутить, поэтому использовать затруднительно.  Поэтому пока юзаю как вкл/выкл, т.е. включаю быстрым подъемом оборотов на максимум. Руки не дошли вернуть все назад на обычный выключатель. Так уже года 4 работает.

Изменено пользователем ekha
Ссылка на сообщение
Поделиться на другие сайты
  В 09.09.2021 в 09:15, MuscleHorses сказал:

Ну а так идея же на поверхности, почему никто ей не пользуется и так не делает?

Показать

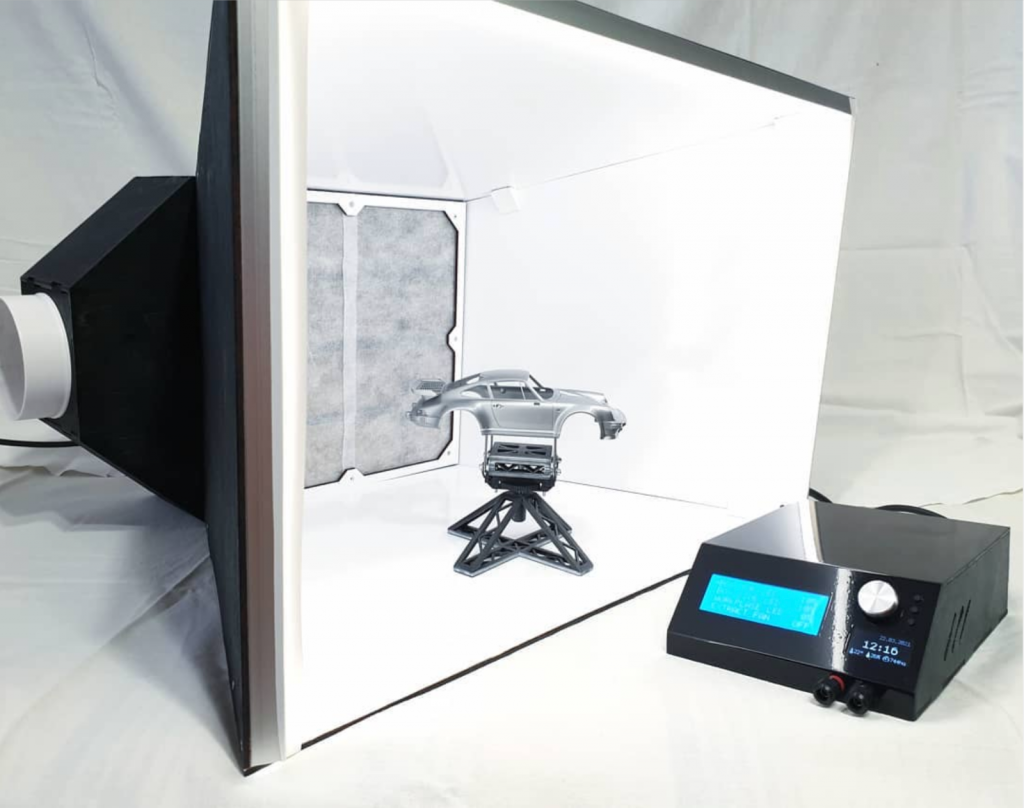

Ну почему? Очень даже пользуются. Например, у меня товарищ спроектировал и собрал вот такую покрасочную камеру с продвинутым блоком управления.

Screenshot 2021-09-09 at 17.08.15.png



Другое дело, что, в большинстве случаев, это особо не нужно и вполне хватает вкл/выкл.

Ссылка на сообщение
Поделиться на другие сайты

Пистонс заморочился. Видимо человек живёт в частном доме, либо я фиг знает где он это ебулду хранит :men:

Ссылка на сообщение
Поделиться на другие сайты

В частном доме вытяжка не нужна. Красишь на улице, у газончика или под навесиком. Воздух чист от сраного ворса - главного врага лкп - на сто процентов.
И не воняет никому.

За насекомыми только следить и всё

Ссылка на сообщение
Поделиться на другие сайты
  В 09.09.2021 в 16:06, MuscleHorses сказал:

В частном доме вытяжка не нужна. Красишь на улице, у газончика или под навесиком. Воздух чист от сраного ворса - главного врага лкп - на сто процентов.
И не воняет никому.

За насекомыми только следить и всё

Показать

Не знаю как у вас, у нас и -20 бывает. Посмотрел бы я как ты модель зимой льдом поливал бы, но на свежем воздухе ;;-)))



У каждого своё представление, я бы кабинет нормальный сделал, просторный для хобби. отдельно место для покраски, для сборки моделей. Свет хороший бы сделал. Отдельно место для фотосъёмки - ну что бы в каждом углу была своя направленность и ничего не доставать и не таскать никуда.

Изменено пользователем 4auka
Ссылка на сообщение
Поделиться на другие сайты
  В 09.09.2021 в 09:21, ekha сказал:

Я подобную конструкцию тоже хотел соорудить, но решил, что мне место в камере важнее.

Показать

Ну я перепробовал несколько "разновидностей" камер, это уже 3-ий или даже 4-ый вариант, по полезной рабочей площади мне хватает за глаза и за уши с учётом общей компоновки "рабочего кабинета"
А так конечно хочется и камеру побольше, и стол, и места под ящички, коробки, инструмент и вообще квадратов так 5 приписать к рабочему месту, но увы, работаем с тем, что есть))

Ссылка на сообщение
Поделиться на другие сайты

А если попробовать взять фотобокс  и присобачить на стенку вентилятор? Он и складной, и оборудован светом сразу

Ссылка на сообщение
Поделиться на другие сайты
  В 09.09.2021 в 21:53, Atenza25 сказал:

А так конечно хочется и камеру побольше

Показать

У меня она довольно здоровая. В итоге превратилась в дополнительное рабочее место, где можно делать много всякого. Но, справедливости ради, красить чуть менее удобно, чем в твоем случае, т.к. аэр приходится направлять в определенную область, в то время как у тебя эта область несколько больше.

Ссылка на сообщение
Поделиться на другие сайты
  • 2 недели спустя...

А как насчёт корпуса покрасочной камеры из оргстекла?

Ссылка на сообщение
Поделиться на другие сайты
  В 21.09.2021 в 07:12, MuscleHorses сказал:

А как насчёт корпуса покрасочной камеры из оргстекла?

Показать



Сейчас в ВК группе модельного магазина "Арма" люди выкладывают свои рабочие места (в рамках тематической недели). Пару дней назад кто-то показал что-то подобное. Тут, наверное, еще и тяга сильно выше, за счет отсутствия открытой стенки.



  Показать контент



Ссылка на сообщение
Поделиться на другие сайты
  В 21.09.2021 в 09:33, Andrey сказал:

Сейчас в ВК группе модельного магазина "Арма" люди выкладывают свои рабочие места (в рамках тематической недели). Пару дней назад кто-то показал что-то подобное. Тут, наверное, еще и тяга сильно выше, за счет отсутствия открытой стенки.

Показать

Ах ты ж ёлки-палки. Стерильная камера
А следующий вопрос тогда - что лучше, клеить оргстекло (чем тогда) или делать сборный при помощи уголков и крепежа (болты с гайками)?

Ссылка на сообщение
Поделиться на другие сайты
  В 21.09.2021 в 07:12, MuscleHorses сказал:

А как насчёт корпуса покрасочной камеры из оргстекла?

Показать

Никак. Оно растворяется растворителями.

Можно не классическое оргстекло, но что-то подобное, стойкое к растворителям.

Ссылка на сообщение
Поделиться на другие сайты
  В 22.09.2021 в 15:43, ekha сказал:

Оно растворяется растворителями.

Показать

Опылом расстворится? При работающем пропеллере?
Помутнеть может быть со временем, в местах, куда больше всего дует материал (я так думаю)

Ссылка на сообщение
Поделиться на другие сайты
  В 22.09.2021 в 19:31, MuscleHorses сказал:

Опылом расстворится? При работающем пропеллере?
Помутнеть может быть со временем, в местах, куда больше всего дует материал (я так думаю)

Показать

Опыл обычно стирается салфеткой, смоченной в растворителе. Плюс, опыл будет въедаться так, что его ничем не стереть будет. Короче, со временем получится страх.

Ссылка на сообщение
Поделиться на другие сайты
  • 1 год спустя...
  В 30.11.2022 в 14:46, AeroMax сказал:

Приветствую, коллеги!

Сделал очередной апгрейд старенькой камере: светодиодная лента и ещё один вентилятор. Искал самый производительный из аксиальных. Viento turbo. Хоть и отечественный, но работает тише, чем Vents, а гребёт также.

Показать

Серёга, какая толщина оргстекла?
И какие параметры у пропеллеров (кубометров в час)?

Ссылка на сообщение
Поделиться на другие сайты

Стекло - 4мм. Наружный диаметр вентиляторов - 125мм. Производительность 180 и 220 куб/час. Это конечно не панацея (у Антона покруче вытяжка), но я исходил из своей начальной конструкции.

Кстати вот статья по ней: http://www.autoinscale.com/?section=article&id=56

Изменено пользователем AeroMax
Ссылка на сообщение
Поделиться на другие сайты
  В 05.12.2022 в 17:03, AeroMax сказал:

Стекло - 4мм.

Показать

Супер, у нас как раз 4 и 5 мм листы оргстекла появились в продаже. Разница в цене заметная, оттого сомнения были. Спасибо! По прочности, я полагаю, нормально?

Вентиляторы - два вентилятора по 300-360 кубометров с независимым включением каждого - не будет перебор, как думаешь? 180 мне кажется слабовато, даже если два включены одновременно

Изменено пользователем MuscleHorses
Ссылка на сообщение
Поделиться на другие сайты
  В 05.12.2022 в 17:30, MuscleHorses сказал:

Супер, у нас как раз 4 и 5 мм листы оргстекла появились в продаже. Разница в цене заметная, оттого сомнения были. Спасибо! По прочности, я полагаю, нормально?

Показать

Нормально, но я ещё ставил уголки из того же стекла - между склеиваемыми листами (для прочности).



  В 05.12.2022 в 17:30, MuscleHorses сказал:

Вентиляторы - два вентилятора по 300-360 кубометров с независимым включением каждого - не будет перебор, как думаешь? 180 мне кажется слабовато, даже если два включены одновременно

Показать

Я думаю нормально будет. 400 - действительно может быть слабовато

Ссылка на сообщение
Поделиться на другие сайты
  В 05.12.2022 в 17:40, AeroMax сказал:

Нормально, но я ещё ставил уголки из того же стекла - между склеиваемыми листами (для прочности).

Показать

Я хочу весь бокс сделать сборно-разборным, на металлических уголках. И переднюю крышку-дверь на петлях.
Спасибо за инфо!

Ссылка на сообщение
Поделиться на другие сайты
  • 2 недели спустя...

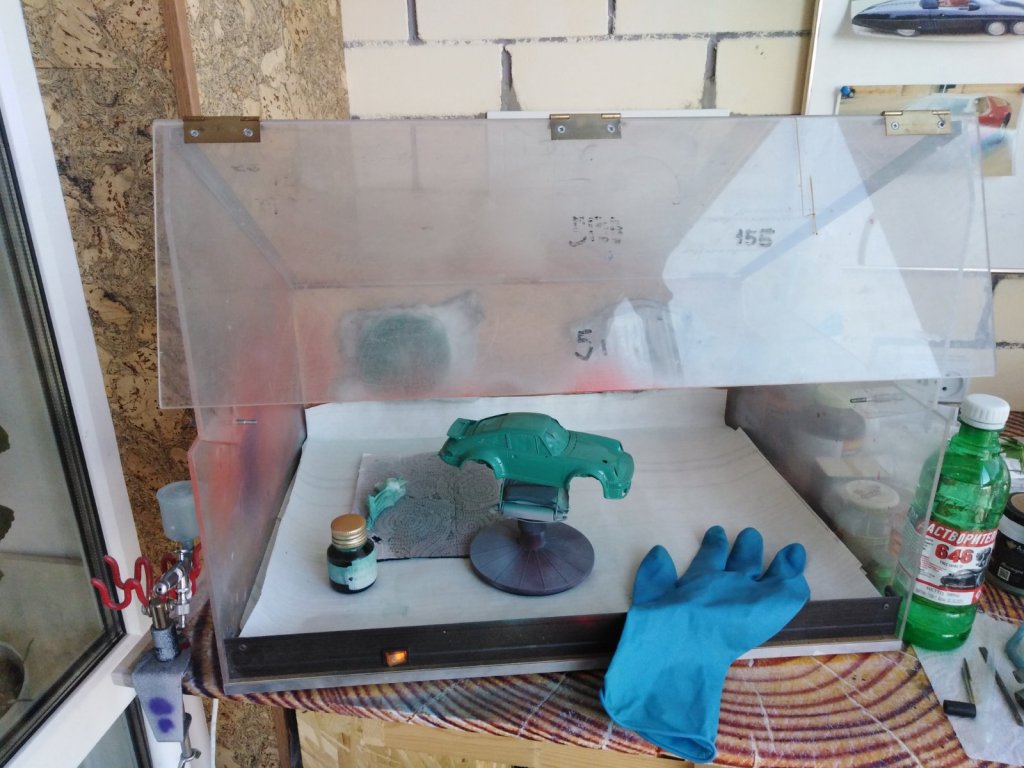

Приветствую!  Внесу и я пятачок в копилку.  Моя вытяжка из плекса, ( 4мм, что досталось с работы)

Два вентилятора самых дешманских, по 500р брал 4 года назад.



100 мм канальный, производительность 105 кубов.

Сейчас, на конкурсе, работаю одним и он справляется с туманом от аэрографа.

Летом заливал днище из аэрозольного баллона- два не справились. Получил по шапке.

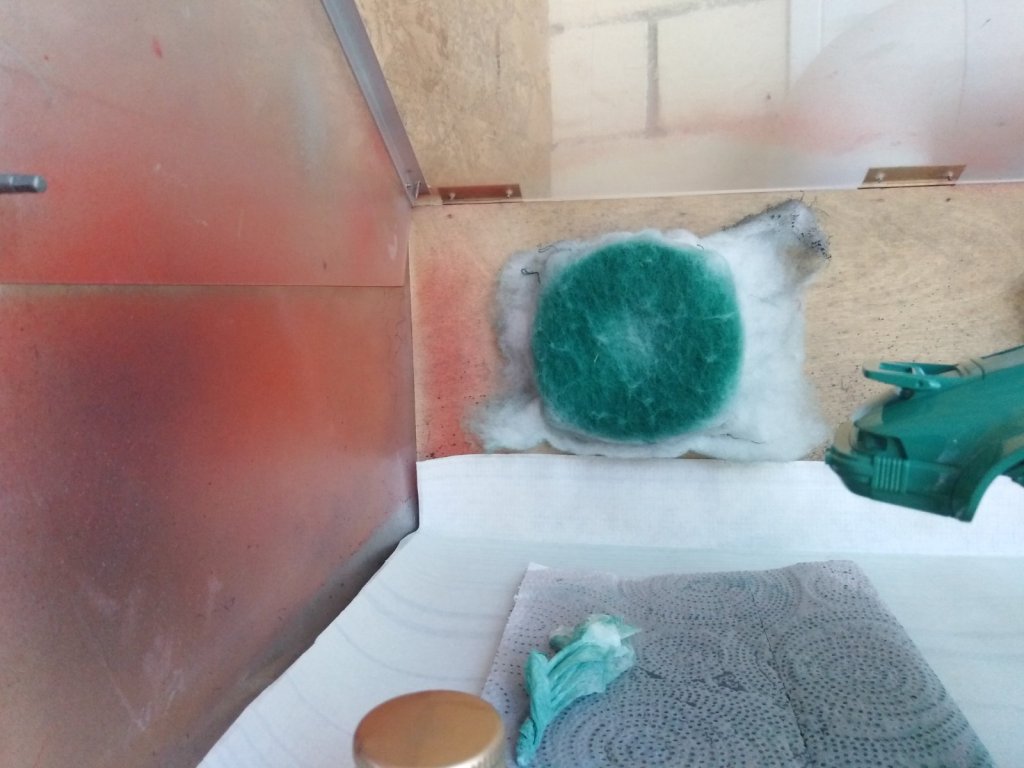

Клочок синтепона выкидываю после каждого сеанса, крепится банковской резинкой.

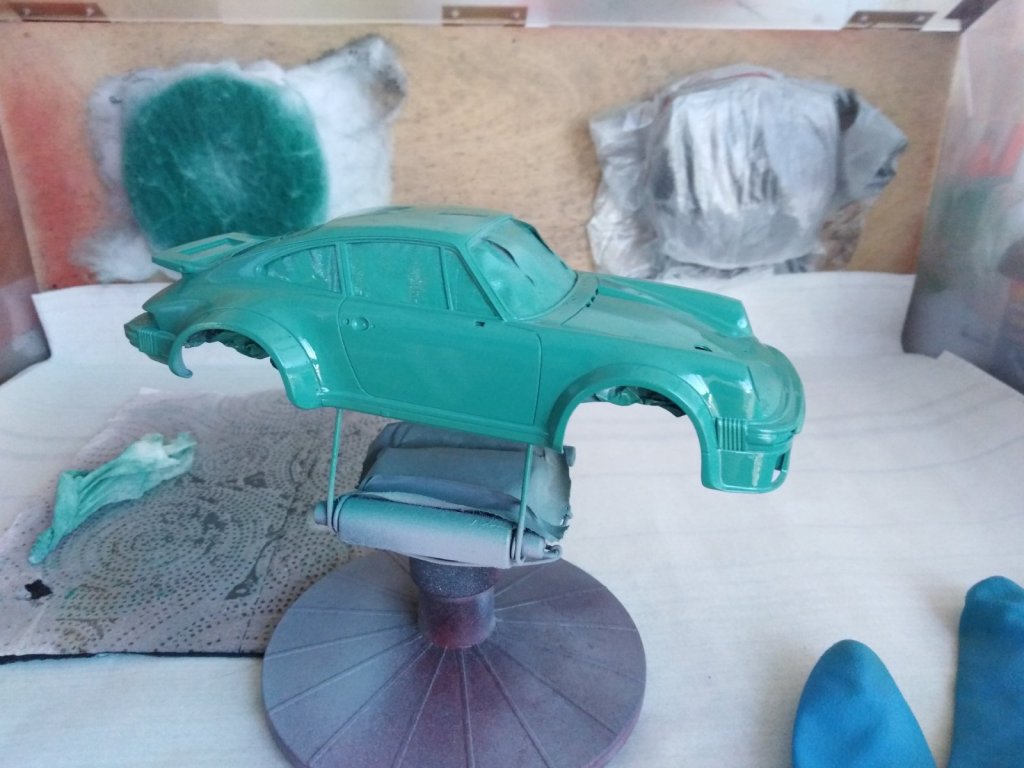

Смотрю, факел краски иногда касался стенок, хорошенько прикипел. Придумал и оклею, как станет теплее обычным скотчем по стенкам камеры.

( Он меня два последних года выручал на Камчатке -оклеил им лопату, и мокрый снег веселее слетал с совка.)
