VW Pic-Up Truck Custom vagon

[Angel 1196]

Дурная голова рукам покоя не даёт, хотя может всё и наоборот!



Итак:



Запил/перепил, кому как удобно и в любом смысле этих слов. Ну а по правильному кастом проект.

Не фанат VW скажу сразу, но картинка пикапа с прицепом на просторах сети зацепила меня.
Авто будет Full Open.

Из основного, что будет переделано:
- Пикап;
  Укороченая база
  Удлинена кабина
  Вырезаны двери, лобовое окно для механизма открывания, тех.отделения в базе
  Установка прицепного механизма.
  Занижение подвески
  Изменения салона
  Установка двигателя от VW Golf или Porsche(правильнее конечно поставить от Porsche, т.к. подобная смена двигателя есть в

настоящем Volkswagen type 2)

- Прицеп;
  Убраны фары, водительские двери,
  Вырезание водительского места под установку прицепного механизма
  Вырезаны лобовые окна для механизма открывания, открывающиеся боковые двери в салон, задняя дверь, что нибудь сделаю с

отделением для двигателя
  Установка переделанного салона(столики, диваны, шкаф(ы))
  Занижение подвески

- По цвету идентичность с оригиналом на фото.
- На крышу будет нанесён прозрачный карбон. С тем какая будет крыша у прицепа пока не определился либо цельная либо открывающаяся

панорама.
- Установлен крепеж для сёрфинг доски и сама доска.
- Установка комплектов колёс BBS RS 18".
- Добавлена прочая мелочевка(дверные ручки, фиттинги, шланги и т.д. и т.п.)



P.S. наверняка всплывёт еще что-то в работе.

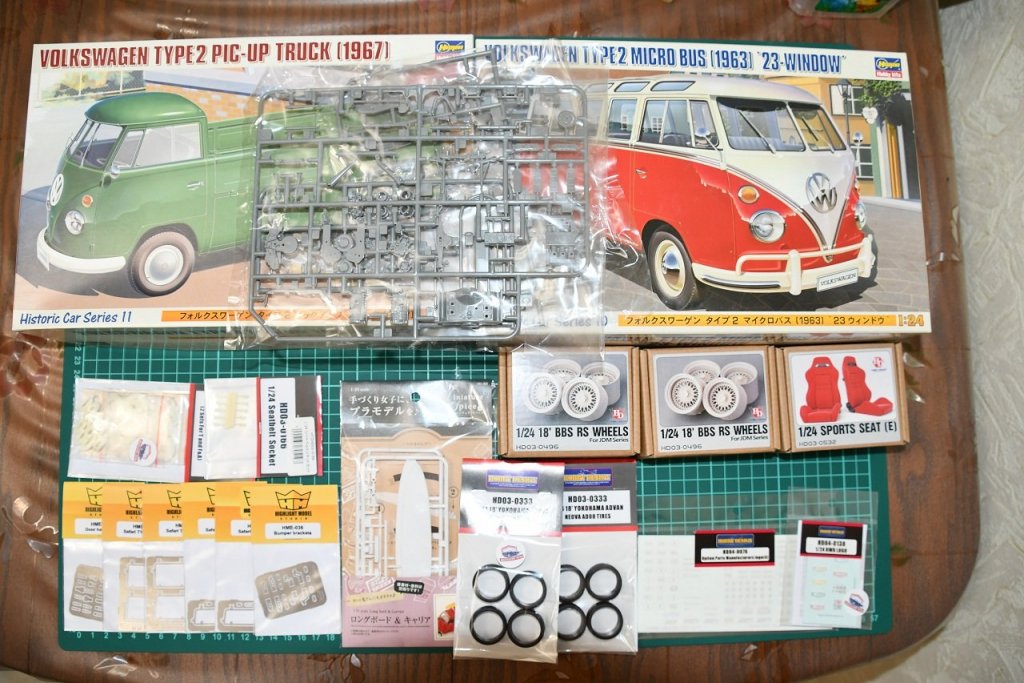

Комплектация данного проекта на фото и вроде не нуждается в отдельном описании.

Пилить буду много, ДОЛГО и упорно.





P.P.S. На этом пока всё. День выдался суетной.



Критика, наставления, помощь и прочее и т.п. приветствуется.



И да прибудет со мной терпение

[RBPencil 2501]

Вот только часа 3 назад вспоминал и смотрел стройку подобную твоей... только она увы заброшена @Jrok88 заморозил её. Я ему даже написал что там ...
Сам пилю такой бас)))) собираю Хасю с допами от ревелла. Пилю громко сказано))))



Но тебе удачи. Буду следить (подписался).

Совет. Если делать будешь шторы, то обрати внимание на пакетики из под чая.

[4auka 2767]

Обещают триллер!   с интересом, в первых рядах.

[PETERSON 9452]

У меня дежавю.

Успехов в таком нелёгком деле!

[Tolibass 7403]

Приятной сборки! Очень интересный проект.



[БОРЯН 1175]

15 часов назад, PETERSON сказал:

У меня дежавю.



Когда увидел данную тему, подумал это Jrоk88, решил поднять ее из небытия.  Удачи в этом не легком деле . Тоже есть пару задумок по Бусикам.





[RBPencil 2501]

1 час назад, БОРЯН сказал:

Когда увидел данную тему, подумал это Jrоk88, решил поднять ее из небытия.





Те же чувства были  (выше сказал)))) )

1 час назад, БОРЯН сказал:

 Тоже есть пару задумок по Бусикам.





Мне так кажется у 90% участников данного форума есть всякие мысли...

[Angel 1196]

@RBPencil почитал его тему. Спасибо за пожелания.

@4auka тут в лучших традициях Стивена Кинга, полная расчленёнка

@PETERSON @Tolibass @БОРЯН спасибо.

Приступим, шаг первый:

На бумаге да и в голове выглядит всё просто.

Но когда открываешь коробки, оставляешь нужные детали, прикидываешь что и как должно быть - наступает когнитивный диссонанс

Опомнившись, посмотрев на "оригинал", берём авто и начинаем крутить/вертеть его

Далее как говорится: глаза боятся, а руки делают.



Начал с обоих кузовов сразу. Срезал лишнее(как мне кажется). Сам пикап пока не трогаю в плане укорачивания и т.п.

Вывожу пол в прицепе так, чтобы он был монолитом и спокойно стыковался с кузовом(старался сделать так, чтобы щелей не было). По идее(а без неё никуда) - результат достигнут.

Отступлюсь немного: не всё вырезано из того, что должно открываться. На данный момент будет мешать жесткости кузовов.

На данный момент появилась идея фикс. Срезать крышу полностью и сделать её на штифтах. Для доступа к внутренним работам и (дай Бог) по окончанию сборки будет хороший визуальный контакт к внутренностям. Но пока это только в разделе: сделать или не сделать.



Первый результат работ:





Центра на колёсах будут стоять с наименьшей полкой. На момент фотографирования так было удобнее.



P.S. первым результатом доволен, продолжаю пилить дальше

[LittleBoo 1366]

суперский проект. Желаю довести до конца, задача титаническая.

[RBPencil 2501]

Всё думал как эти диски будут смотреться. Оказалось даже более чем!!!!

Я бы наверно ещё тент срезал по двум причинам (собственно я так и сделал у себя уже).  Думаю второй ревелловский тент у коллег найти можно, я бы отдал открытый но планирую ревелл тоже построить позже, так что извини.

1. он будет мешать покраске (я у себя заменил на тент от ревелл, она там дана отдельной деталью и в двух вариациях открыт и закрыт)

2. как мне показалось он не пропорционален .

Подумай над этим вопросом (посмотри - покрути - сравни), у меня на это ушло несколько дней чтобы убедиться. Но это моё виденье и оно может быть ошибочным.

[Angel 1196]



В 27.08.2019 в 09:59, RBPencil сказал:

Я бы наверно ещё тент срезал по двум причинам

Можно добавить и третью причину. Именно она и стала основной, доступ открывается к внутрянке(осмотр работы). Срезано!



Продолжаю пилить/резать/стачивать и подгонять.

Под итог:

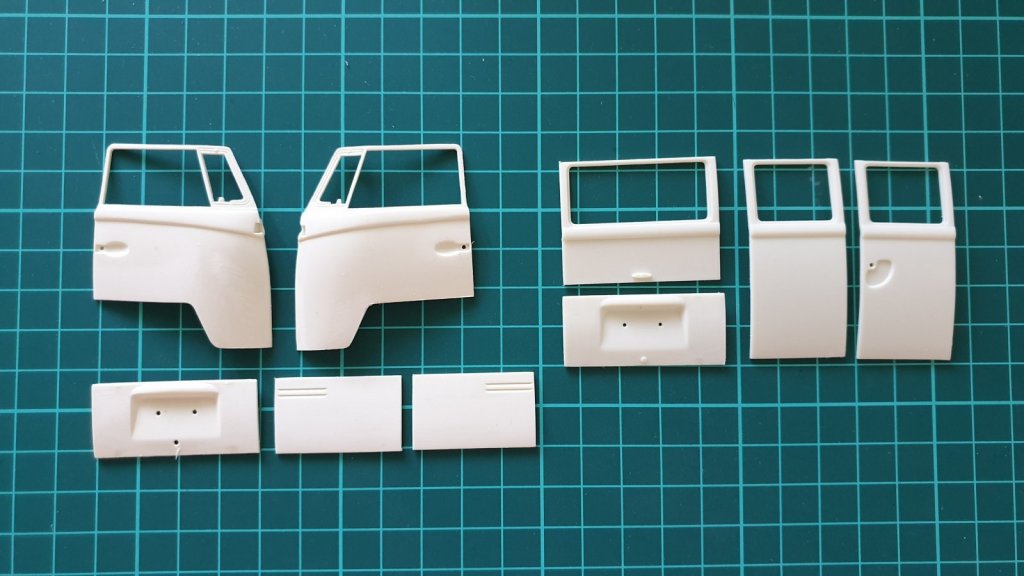

- Двери и прочее, что будет открываться

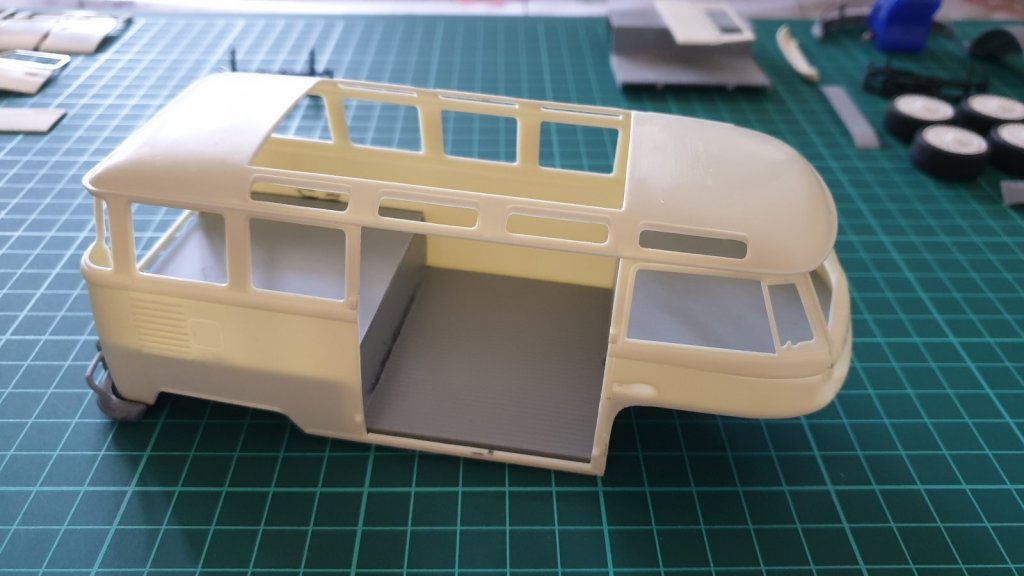

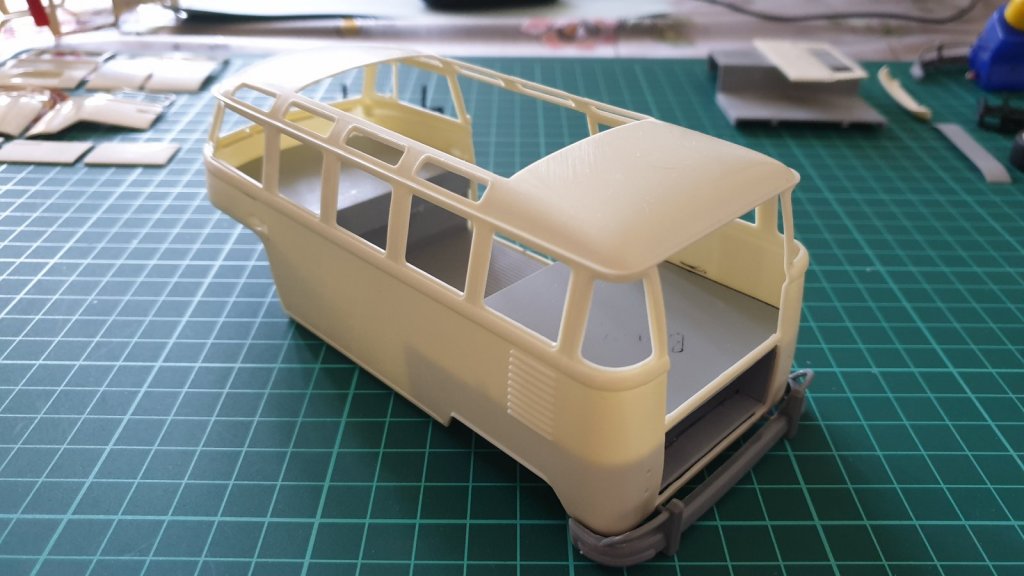

- Прицеп можно сказать финишная прямая перед нанесением шпаклёвки





Из моторного отсека сделаем кладовку для всякого разного:

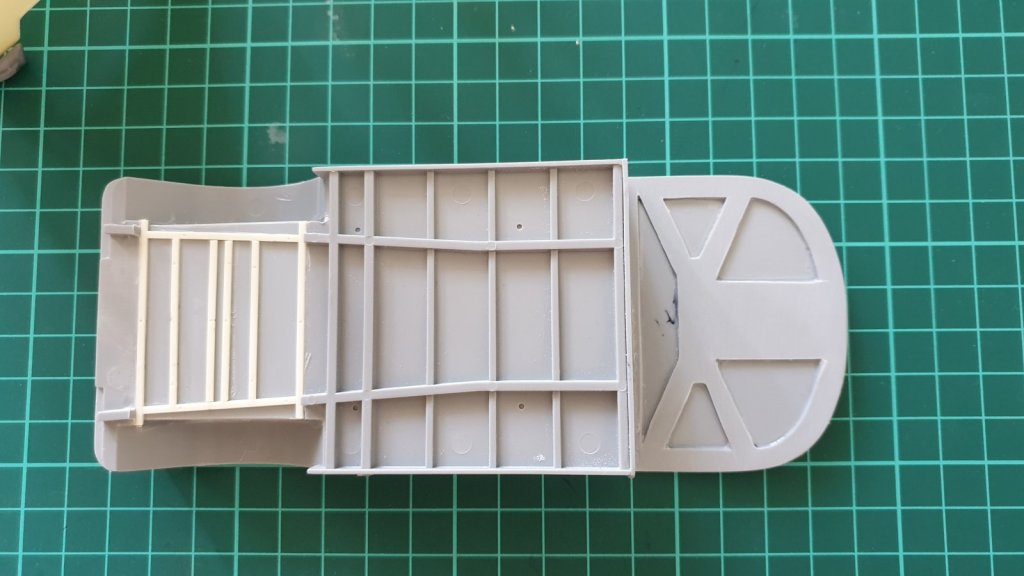

Рама, тут пришлось дважды переделывать для подвески, т.к. кастом подвеска выглядит примерно так:

Спойлер



- мне для идеи достаточно часть воспроизвести попробовать:

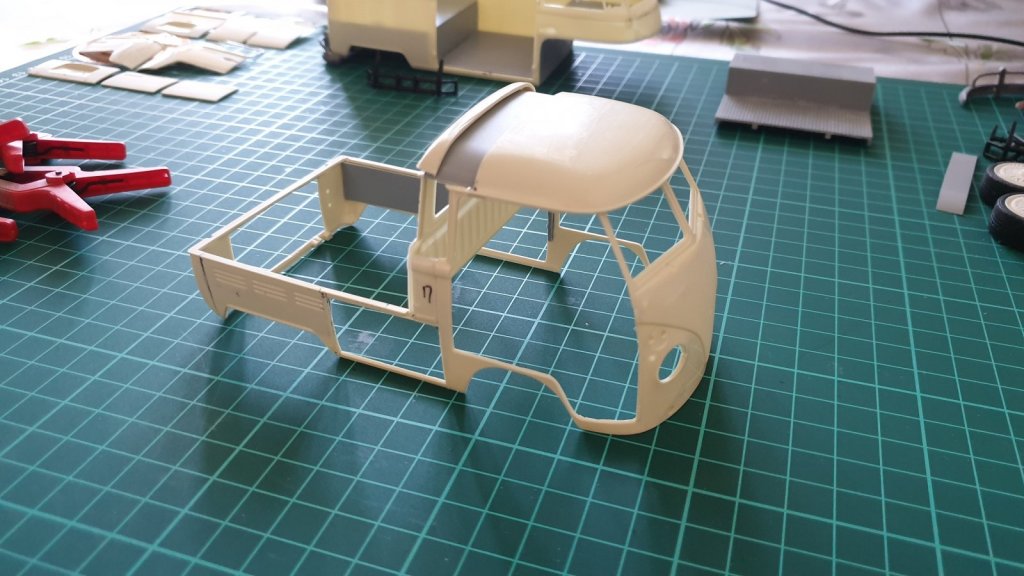

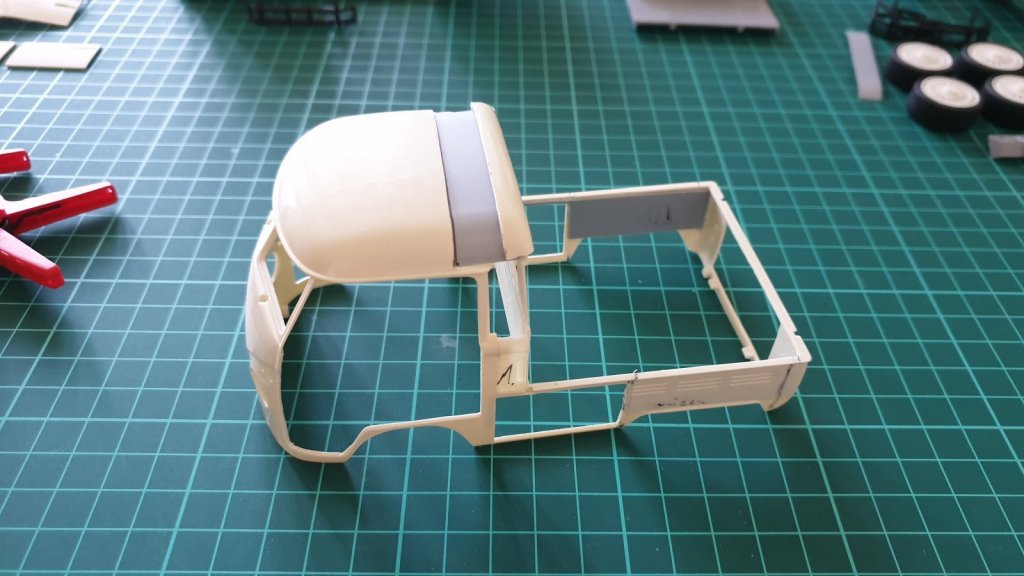

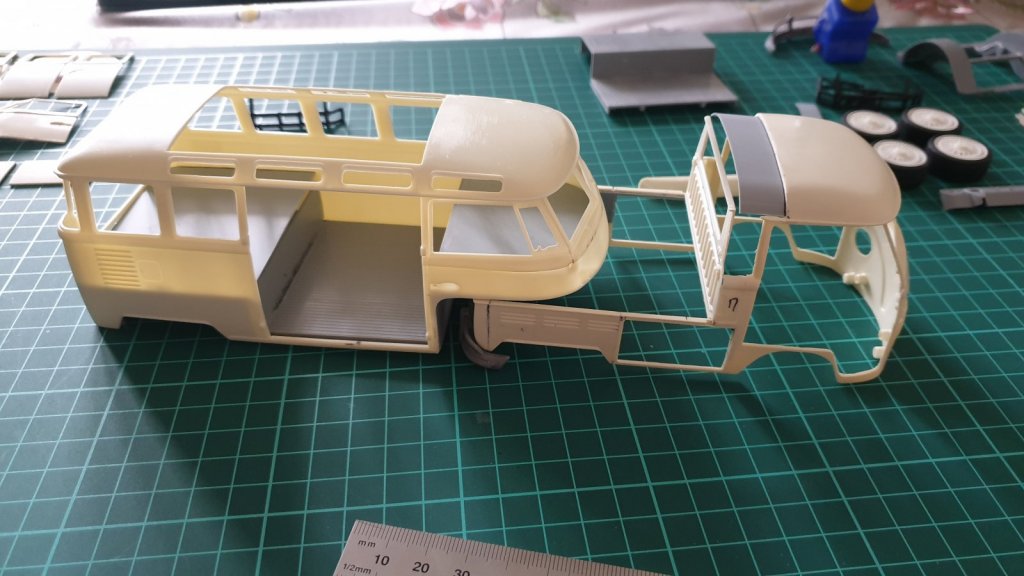

Ну и сам PIC UP:

Тут еще ведутся работы, но к чему стремлюсь думаю видно. Конструкцию самого кузова немного пришлось усилить, чтобы не гуляла из-за большого количества открывающихся ящиков. Там будет запаска из двух дисков и бак для топлива.

От прототипа думаю не ушел в отличии от тем созданных ранее на этом ресурсе.

Очень помогают листы пластика 0.5 и 1 мм, без них было бы тяжело. Листы мягкие при резьбе по сравнению с той же Тамией.

Спойлер





Теперь остаётся рама пикапа и она у меня пока вызывает множество эмоций.

Изкоробочная часть будет заканчиваться на отсеке с ящиками, далее прийдётся делать кастом и пока будет остановка т.к. чтобы понимать "что и как, и откуда берётся" нужно будет собрать хотя бы основу двигателя от Porsche.



P.S. спасибо за внимание и надеюсь проект Вам интересен



[4auka 2767]

Интересно? Тююююю....ээээээ...



как тут может быть не интересно, когда пилят?

[БОРЯН 1175]

Хороший запил получается. Возможно и я созрею, на нечто подобное.

[Scale Motorsport 1050]

Классный проект! Интересно, что получится в итоге

[RBPencil 2501]

Я что-то такой пластик не встречал... Дай ссылку плз (чисто посмотреть, хотя меня от Авроры устраивает, но он скоро закончится у меня)....



Есть вопрос.  Как петли будешь делать. Если можно было детальные фотографии сделать. Просто петли больной вопрос у меня.

[AeroMax 960]

Отличный прект!

А база на Пикапе не коротковата получилась?

[Angel 1196]

5 часов назад, 4auka сказал:

как тут может быть не интересно, когда пилят?

Так, отлично, а то в теме тишина и только мой диалог



3 часа назад, RBPencil сказал:

Я что-то такой пластик не встречал... Дай ссылку плз

https://hlj.com/plastic-plate-gray-b5-0-5mm-2pcs-wavom-202

https://hlj.com/plastic-plate-gray-b5-1-0mm-2pcs-wavom-203

https://hlj.com/plastic-plate-gray-b5-0-3mm-2pcs-wavom-201



3 часа назад, RBPencil сказал:

Есть вопрос.  Как петли будешь делать. Если можно было детальные фотографии сделать. Просто петли больной вопрос у меня.

Для 35го есть такие замечательные наборы, можно найти как универсальные с разными размерами петель, так и отдельные наборы от мала до велика.

https://hlj.com/1-35-scale-hinges-for-all-vymte053

Данный универсальный. Его и буду использовать.



3 часа назад, AeroMax сказал:

А база на Пикапе не коротковата получилась?

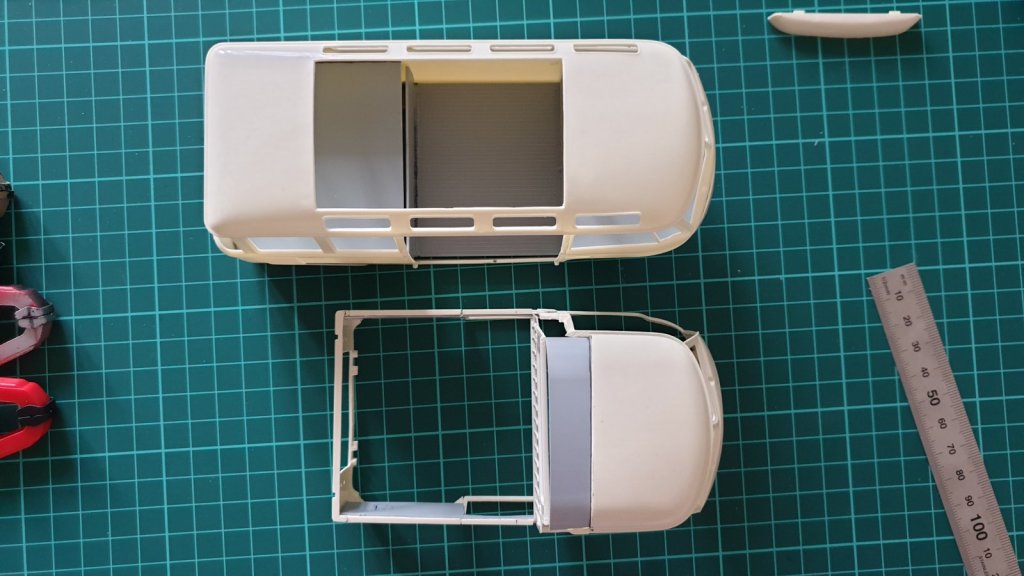

Наоборот, даже кажется чуть длиннее чем на прототипе, но короче уже делать некуда:



И еще такой вопрос

Для атмосферы проекта, стаффорда как на картинке может кто вырастить на принтере?

Наверняка господа с 3D принтерами тему просматривают.

[RBPencil 2501]

1 час назад, Angel сказал:



И еще такой вопрос

Для атмосферы проекта, стаффорда как на картинке может кто вырастить на принтере?

Наверняка господа с 3D принтерами тему просматривают.

Есть бульдог в 24 от девки от Мастербокс.  Если сможешь скопировать (есть возможность) могу дать на прокат псинку

[PETERSON 9452]

2 часа назад, Angel сказал:

стаффорда как на картинке может кто вырастить на принтере?

Могу вырастить. Присылай модель в формате *STL или *OBJ. А так действительно проще скопировать собачку из набора MB, про которую написал Алексей. У меня, кстати, тоже имеется этот набор.

А нет, вру, у меня другой набор. Лёша, наверное, имел в виду вот такой: http://www.mbltd.info/figures/1-24-scale/pin-up-series/24015.html

У меня собачка вот из такого кита (пост 5636): http://forum.autoinscale.com/viewtopic.php?pid=238290#p238290

Вот поближе: https://www.club-barchetta.com/SHOP/it24-shotgun.html

Могу попробовать сделать быструю копию.

[RBPencil 2501]

1 час назад, PETERSON сказал:



А нет, вру, у меня другой набор. Лёша, наверное, имел в виду вот такой: http://www.mbltd.info/figures/1-24-scale/pin-up-series/24015.html



Да именно такой набор

[Angel 1196]

@RBPencil @PETERSON не, не та порода, спасибо за варианты.

[PETERSON 9452]

@Angel Изначально твой вопрос звучал так:

6 часов назад, Angel сказал:

может кто вырастить на принтере?

Ответ - да, могу.

4 часа назад, PETERSON сказал:

Присылай модель в формате *STL или *OBJ.



[Angel 1196]

Небольшое обновление проведённых работ "бригадой" жестянщиков

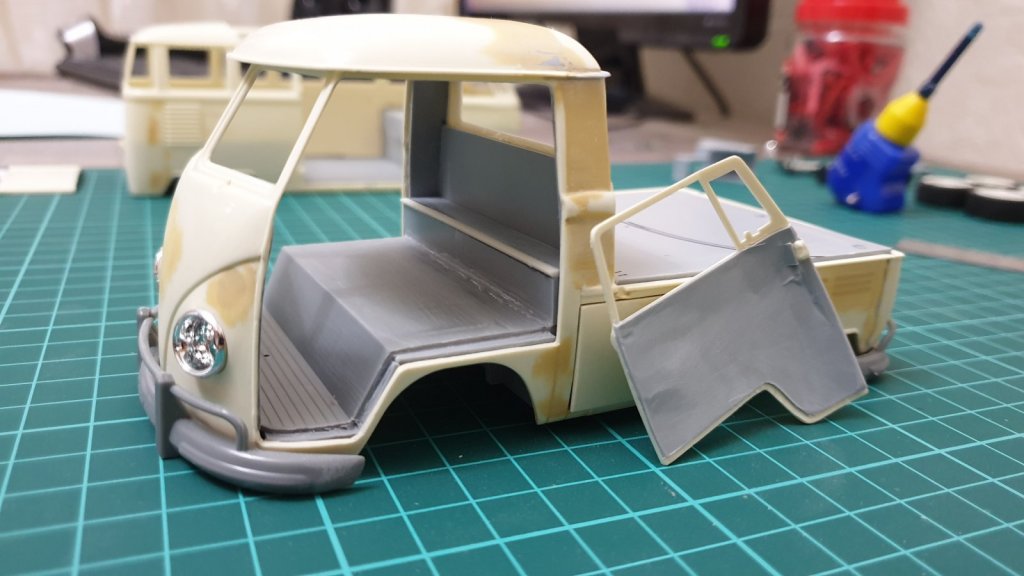

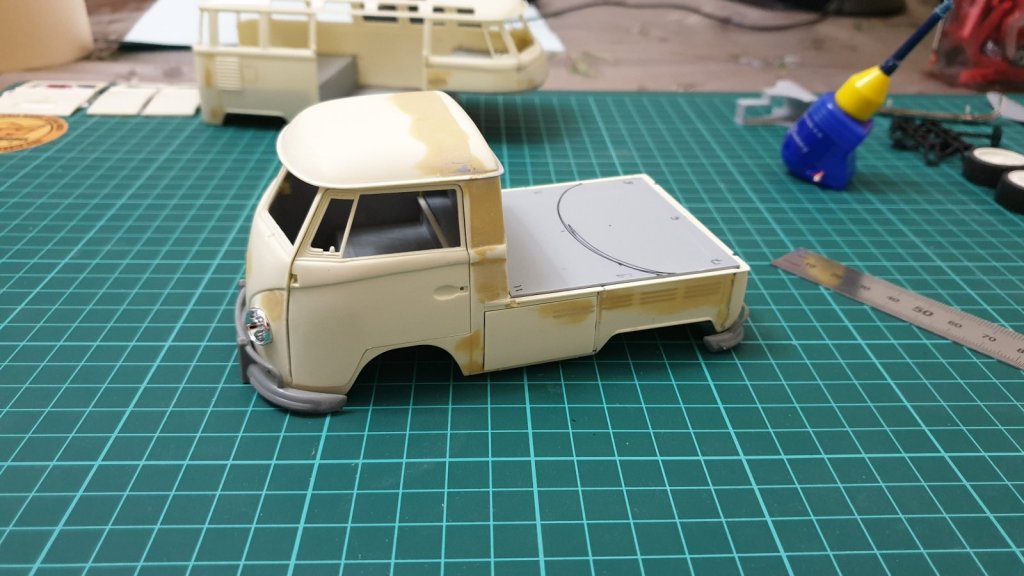

Занялся пикапом:

- убрал щели в полу

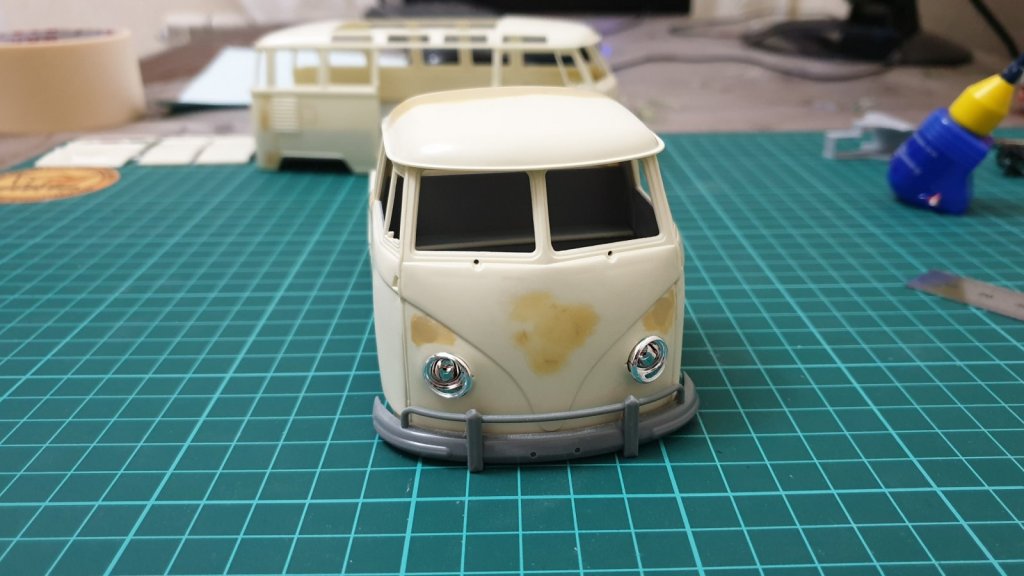

- сделал обшивку передка в салоне и вырезал отверстия под фары

- облагородил заднюю стенку

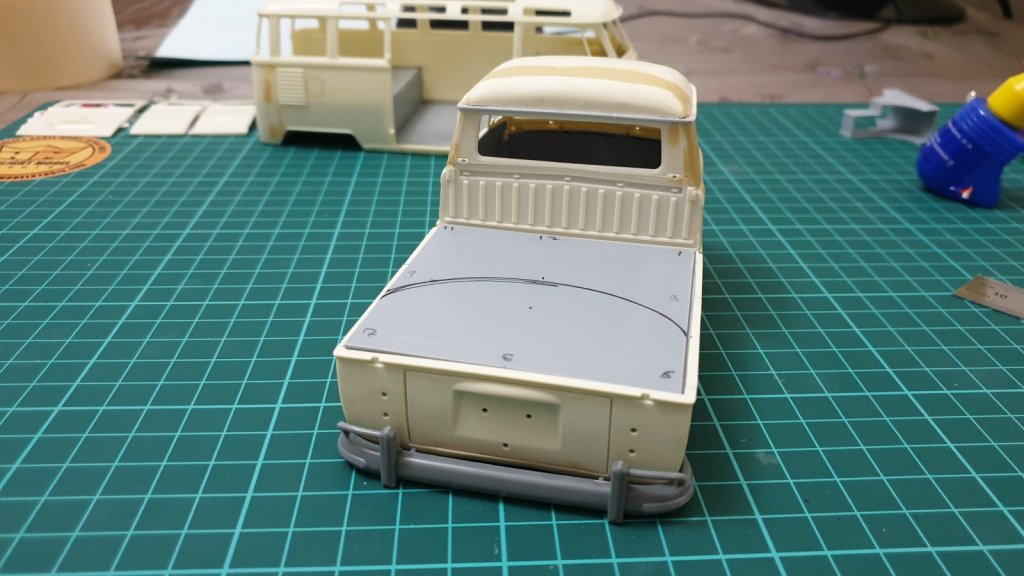

- поставил пол и нанёс разметку под сцепку с прицепом

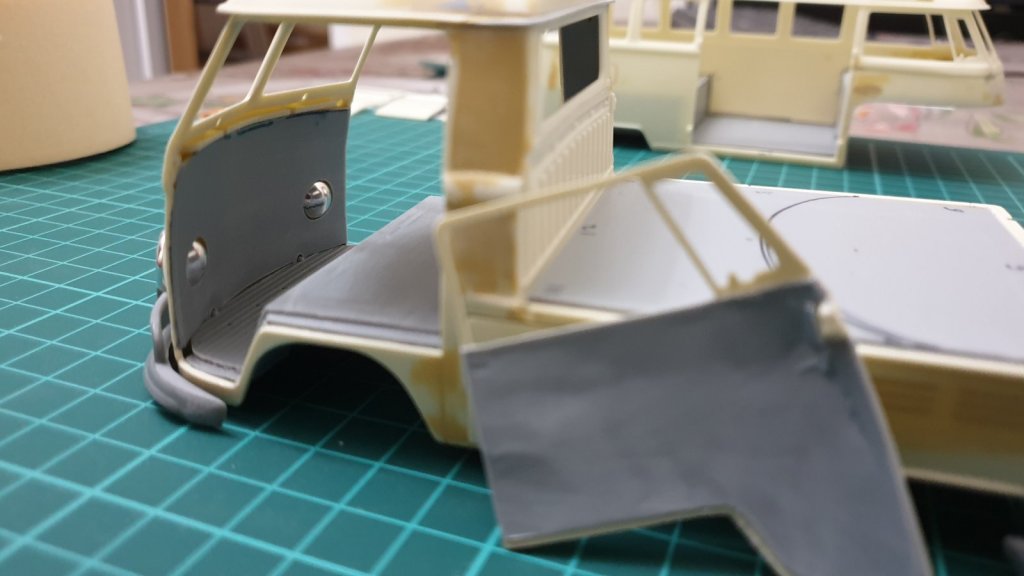

- обшил двери

- за шпаклевал, от шкурил, за шпаклевал и вновь от шкурил... буду еще заниматься этим действом





С сами же прицепом не так много обновок:

- обшил двери

- за шпаклевал и от шкурил лишнее

- наметил места обшивки, скоро займусь и им

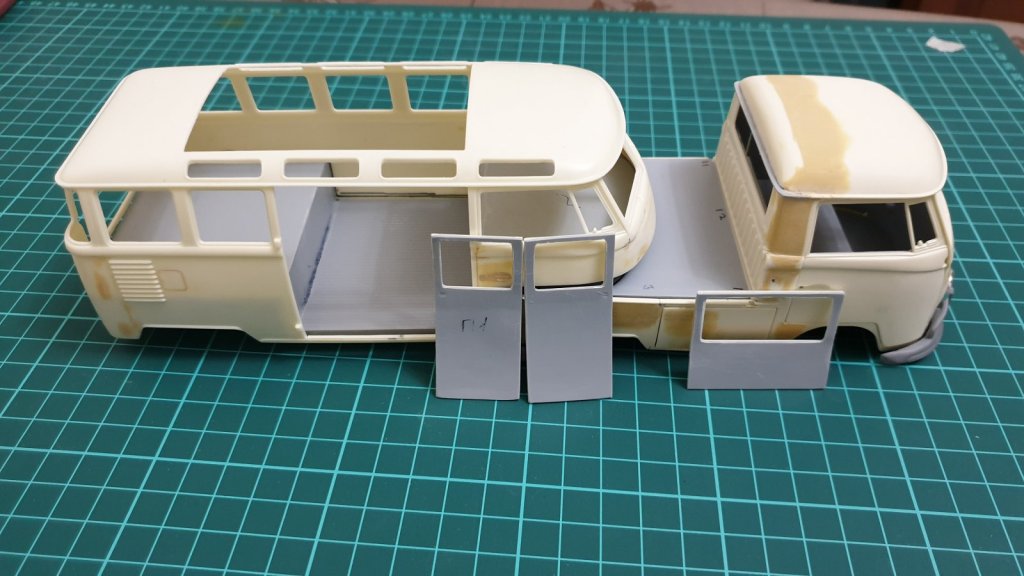

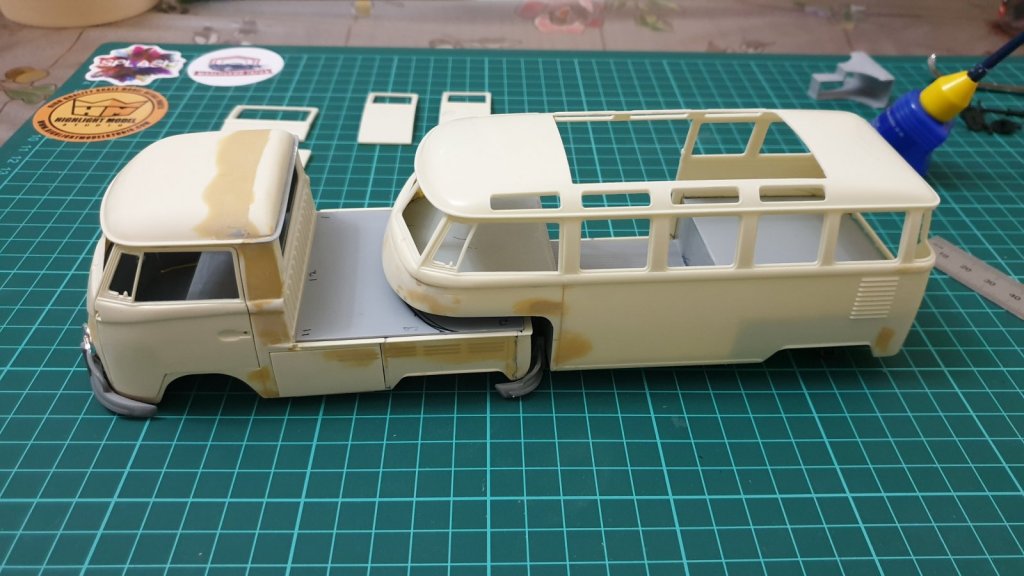

Общее фото:

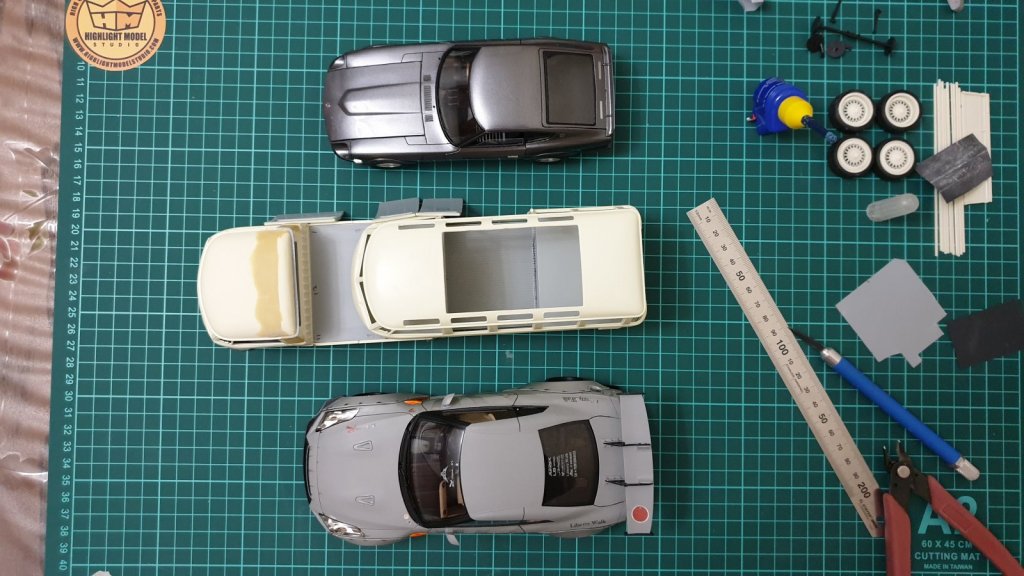

Ну и небольшой бонус, сравнил размеры прошлого и настоящего:





На этом пока всё. В следующем обновлении надеюсь ко мне приедут всё же петли и установлю двери на места.

А пока остаётся небольшая часть салона пикапа и весь прицеп плюс двигатель от Porsche, который почему-то побаиваюсь собирать и подвеска с рамой для него.



[БОРЯН 1175]

Достойная работа. Но, у меня есть два вопроса.  Зачем ты за шпаклевал вертикальную расшивку,  за передней колесной аркой. И не убрал утяжины, под лобовым стеклом. Также обрати внимание на утяжины, в районе крепления переднего бампера.

Изменено 8 Sep 2019, 18:18:17 пользователем БОРЯН

[Angel 1196]

1 час назад, БОРЯН сказал:

Зачем ты за шпаклевал вертикальную расшивку,  за передней колесной аркой.

Увлёкся

Вернул обратно расшивку.

1 час назад, БОРЯН сказал:

И не убрал утяжины, под лобовым стеклом. Также обрати внимание на утяжины, в районе крепления переднего бампера.

О! Спасибо проглядел. Исправлю.
