Привет парни!

Сегодня очередное воскресенье, а это означает, что пришло время сделать новое обновление.

Но то что удалось сделать, заняло уйму времени.

Итак начнём пожалуй с того, что пришлось попилить, и немного переделать.

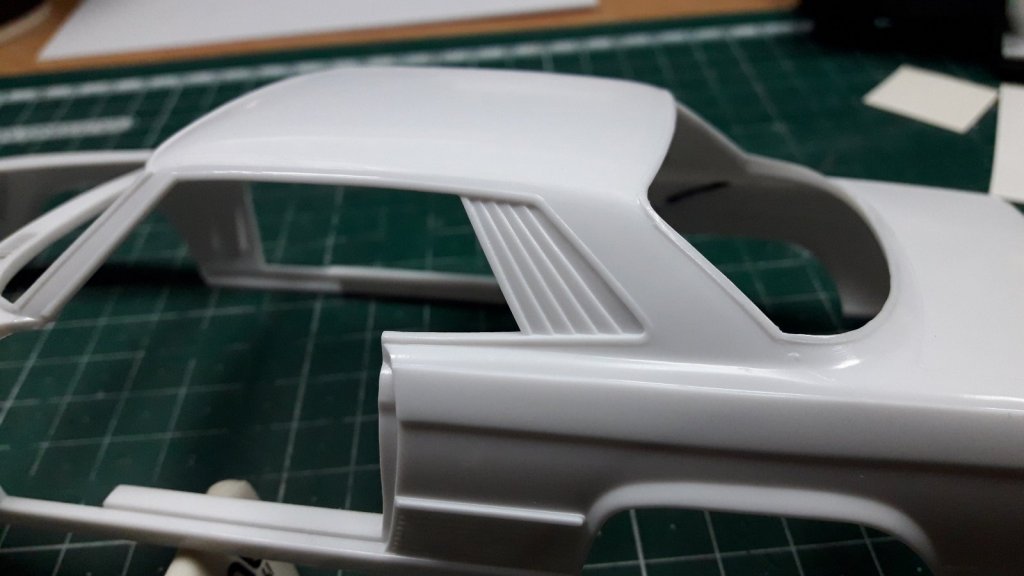

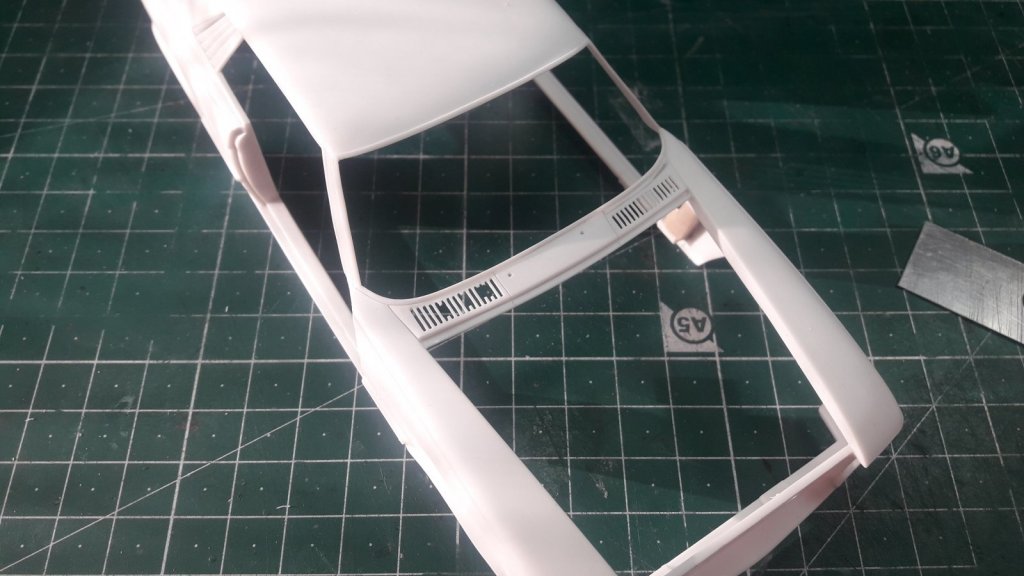

В одном из обновлений Миша указал на косяк модели, который я по сути видел но трогать не хотел, но всё таки решился на эксперимент(выйдет не выйдет). Я решил удлинить жабры аж до лобового стекла.

В итоге вот с чем я столкнулся, изначально я сточил изнутри пластик до просвета отверстий, прорезал их, и ещё немного уменьшил толщину, в итоге эти пластинки оказались очень тонкие и очень хрупкие, и в момент их удлинения, при самых нежных операциях, вот что получилось.

Зубы повыпадали, скажу что и вторую половину постигла та же участь, только на 3 зуба больше.







А дальше раз уж я коснулся хоть немного приукрасить эту панель, решил и за одно перенести дворники в нужное место, (Примерно в нужное  ) Так как родные пластинки почти все рассыпались на несколько частей, каждую пришлось вырезать из пластика и подгонять на своё место, скажу Вам работа не из приятных.

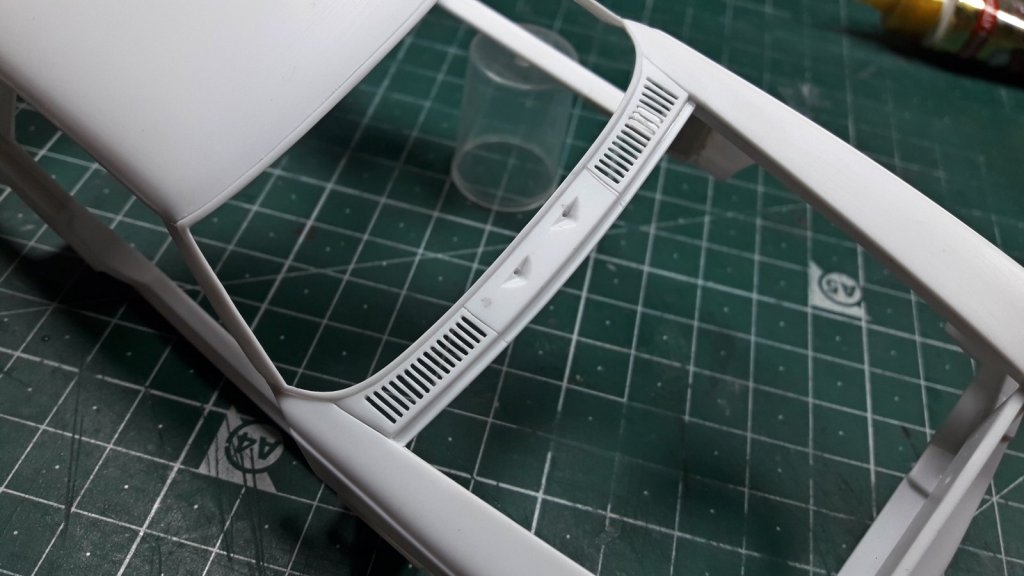

В общем вышло вот так.



Да лее ещё одни пропилы. Пока сделана только одна сторона, так как две стороны я не осилил сразу сделать.

Вот так было, ну на этой стороне оно пока и есть ))



И вот так на другой стороне.



Двери !!!!!  На этой модели в частности, открывающиеся двери это зло, их надо было изначально просто заклеить. Но поезд ушёл, много подвязалось именно из за открывающихся дверей. И могу сказать точно, что пару серий точно будет ещё посвящено дверям.

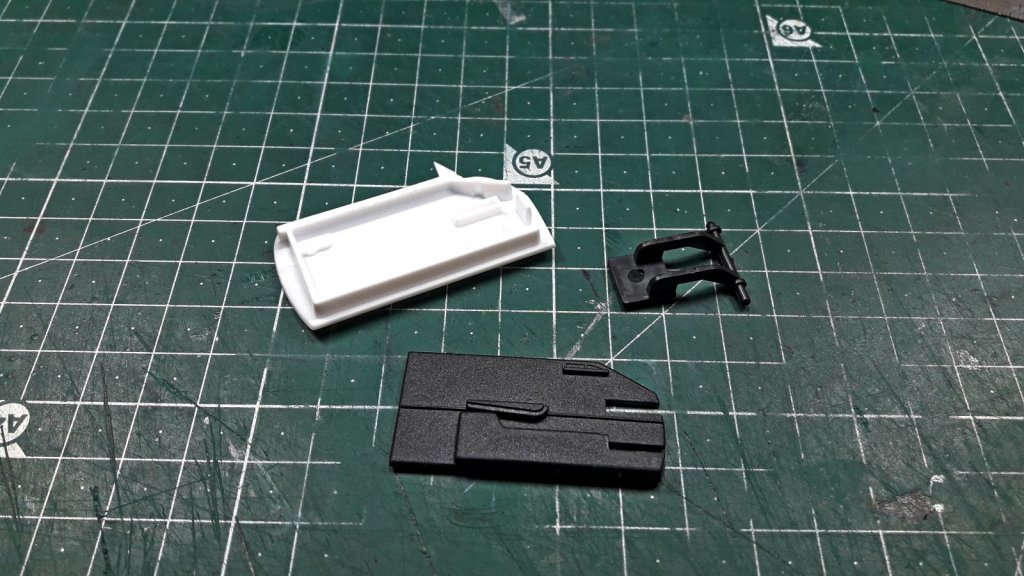

Вот что даёт производитель для дверей.



Сама петля уходит в топку, а дверную карту придётся переделывать, прорези под петлю, здесь явно лишнии.

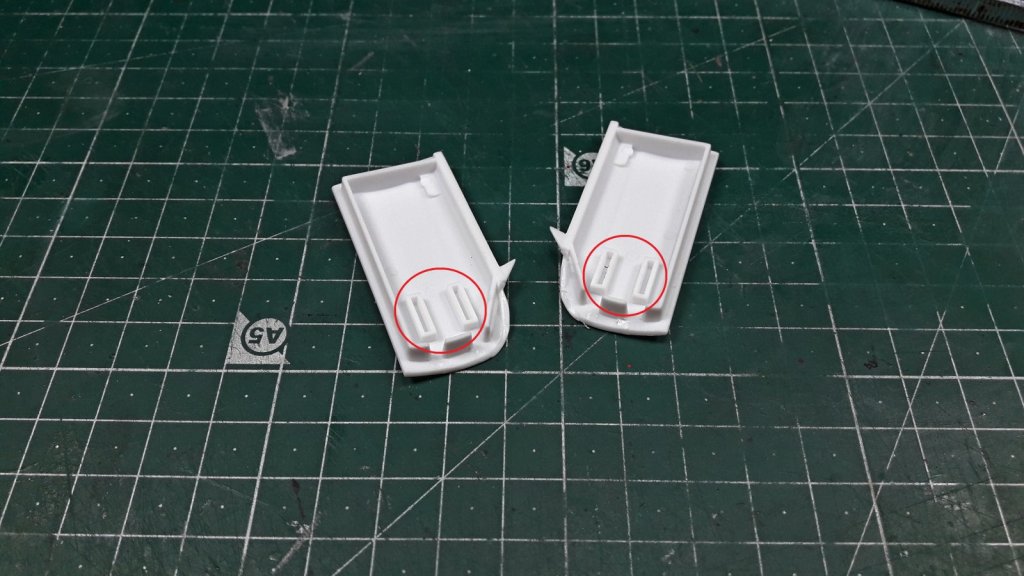

С двери убрал выступы под петли.

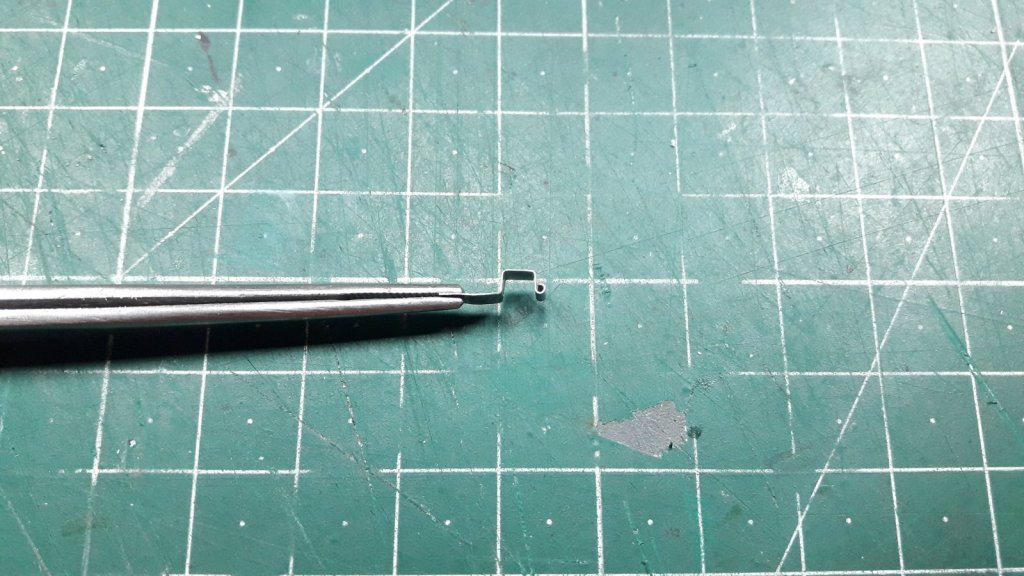

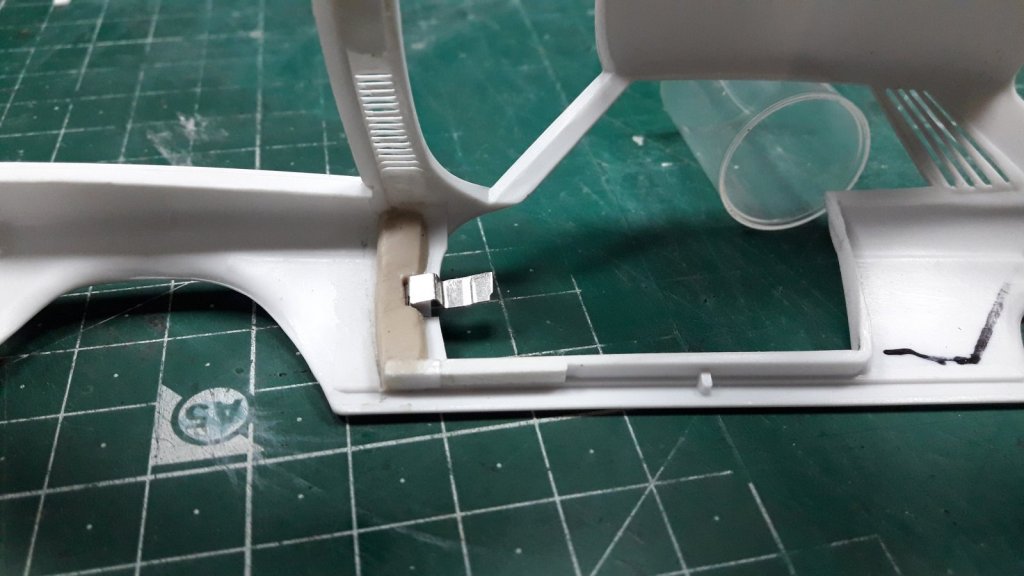

Теперь путём проб и примерок , сделал нувую петлю, вернее две петли, с минимальным выступом и максимальным радиусом открывания.

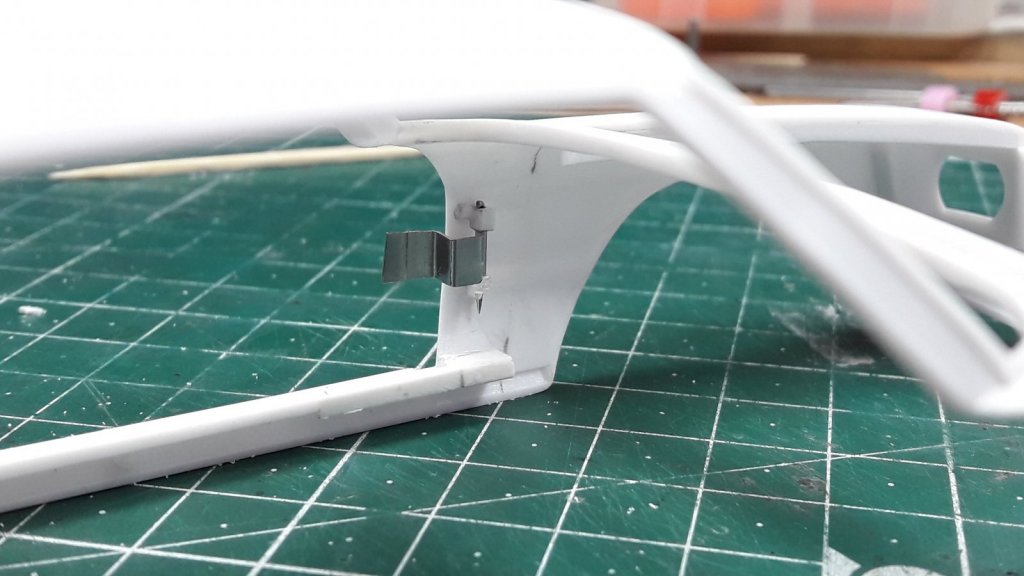

Ну и теперь петля заняла своё постоянное место.



И налипил утолщение, и за одно усиление вокруг петель.



Добавил пластик на край крыла, на него будет  упираться дверь и прикрывать просвет.



Ну вот на этом пока всё.

Всем хорошего вечера!



[Max4x4 2485]

Толя как? Как ты режешь так точно и тонко? У меня даже при наличии всяких инструментов так не выходит и я оставил эти попытки.

[Tolibass 7403]

@Max4x4  Максим ты про жалюзи и жабры? Сначала прорезаю скрайбером, потом беру две полосочки наждачки и склеиваю их между собой на супер клей, они получаются жёсткие и тонкие, ими шлифую внутренность пока не получу более мение ровную поверхность.

[MAXIM.GRK 96]

Кто-бы что не говорил, но оно того стоило! Рад, что вы все-таки решились исправить эти косяки набора. Браво! Жду продолжения с второй стороной!

[Angel 1196]

@Tolibass Работа над авто шикарнейшая!

Приехал бы на мастер класс, на пару моделей за опытом!

Если бы ничто не мешало.

[Tolibass 7403]

@MAXIM.GRK Спасибо!

@Angel Алексей, я всегда рад гостям, приезжай.

[lexer 802]

Давно не заходил в эту тему, а сей час пересмотрел сразу три страницы, это просто потрясающе, работа проделана колоссальная, браво Толь, это очень достойная работа. Такие темы очень мотивируют возвращаться к своим недостроенным проектам.

[Scale Motorsport 1050]

Классно получилось! Такие доработки очень оживляют модель!

[Tolibass 7403]

Спасибо парни!  Очень надеюсь что я его скоро закончу.

[LittleBoo 1366]

Сдается мне, это какое-то колдовство. Лет эдак 400 назад Толю сожгли бы на костре )

[Tolibass 7403]

@LittleBoo   Ловкость рук и никакого колдовства

[PETERSON 9361]

Молодца! Несмотря на твой отказ от доработок по моим замечаниям, доделал таки панель.

[valek 1641]

@PETERSON Просто Анатолий прошел все стадии принятия неизбежного

Отрицание ... Гнев ... Торг ... Депрессия ...Пилежка

[Tolibass 7403]

Привет парни!

Вот новое обновление, продолжаем пилить. Была продолжена работа над дверями, а если быть более точным, над дверными картами.

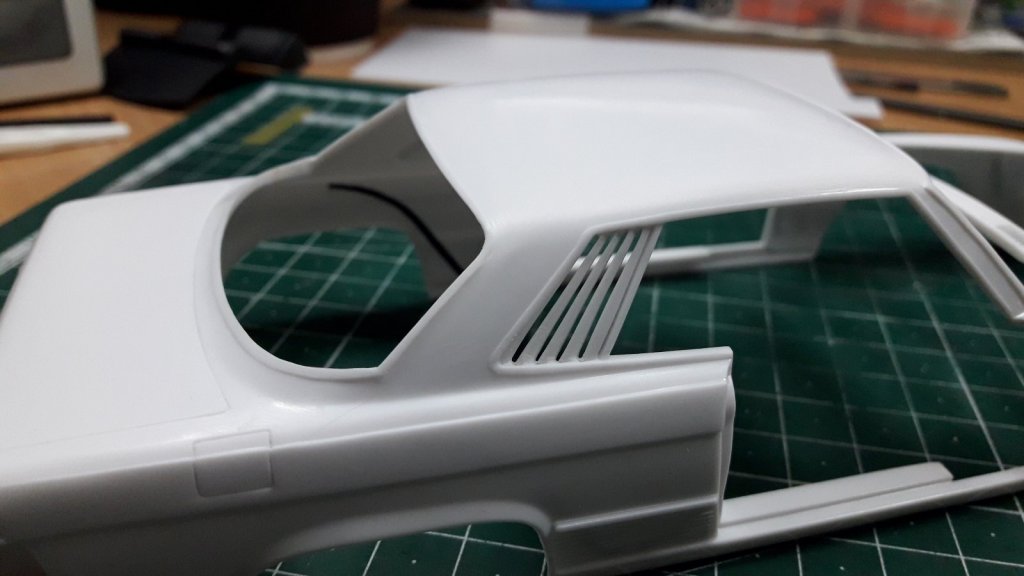

Для начала, я прорезал жалюзи на второй стороне , и как я и думал, обе стороны получились немного разными.

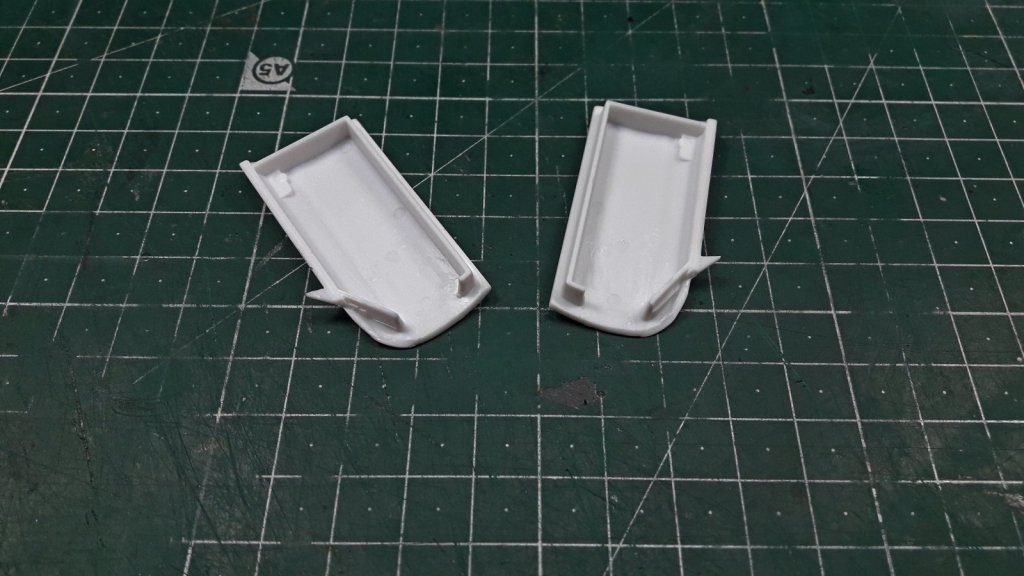

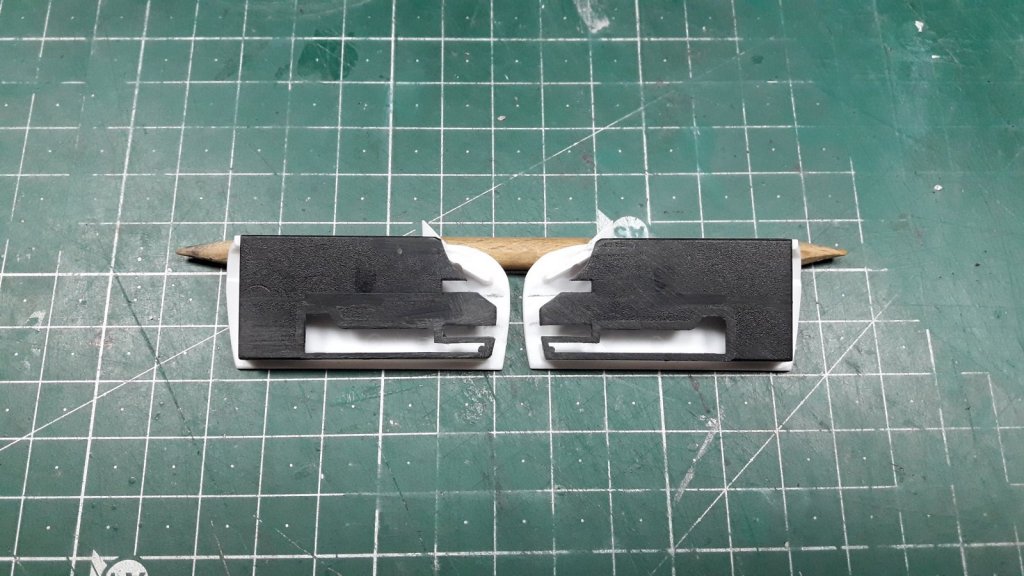

Ну а теперь карты. Вот что должно было стоять, вернее что предлагают поставить.



Поработал пилочкой, срезал все выступающие части.



В итоге из-за того что, торпеда была переделана, дверная карта уже не влазит, пришлось немного изменить форму, на правой стороне видно как пришлось её обрезать.

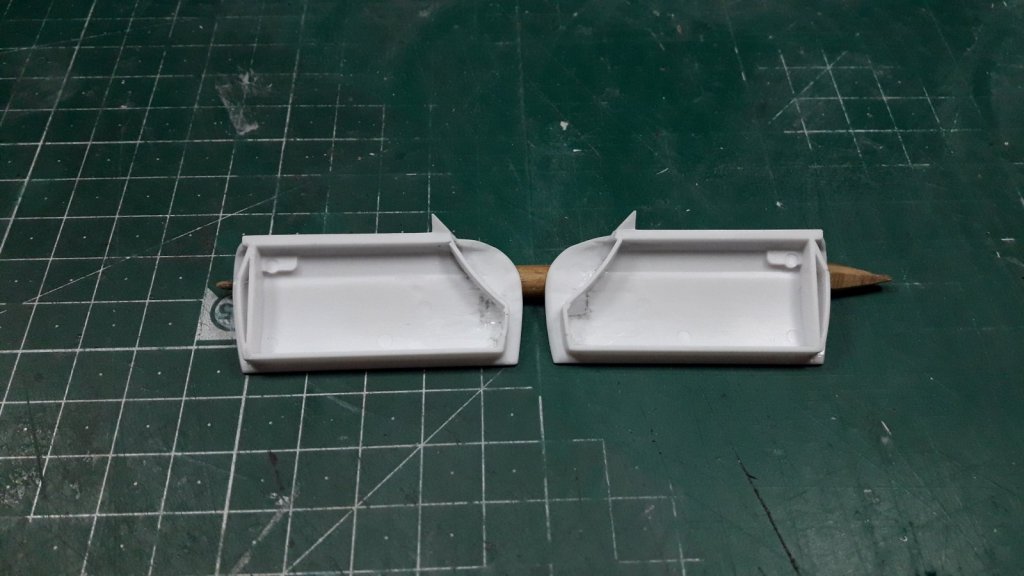

Приложил карты к дверям, и понял что любая переделка просто не проходит, потянуло за собой и переделку дверей.

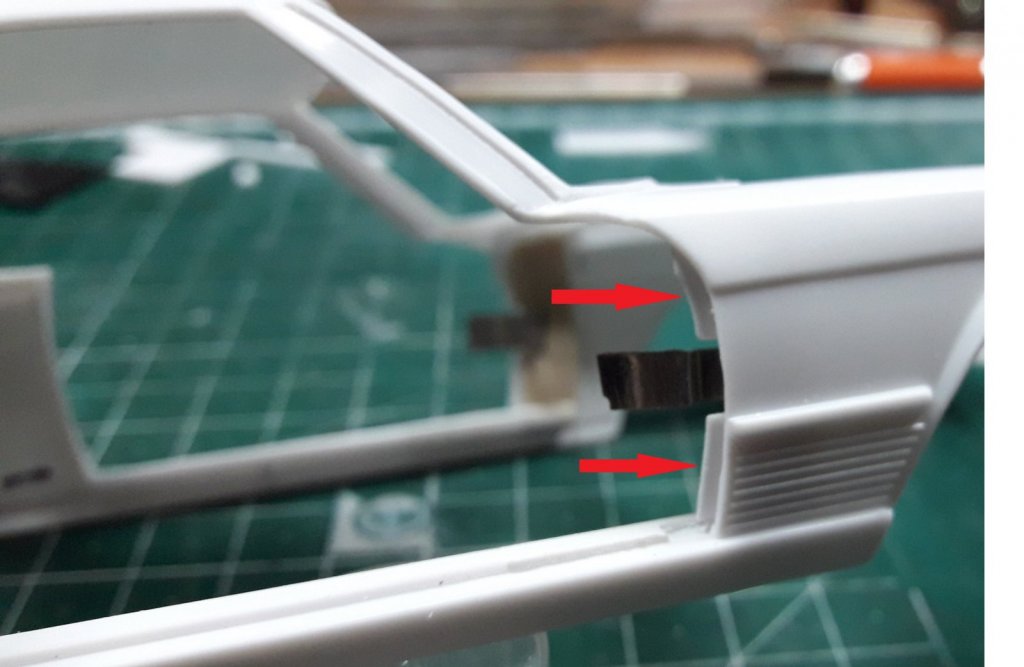

Тут видно что пришлось поменять, переделал радиусы под карту спереди и нарастить пластик в районе замка, тоже по криволинейной.





Ну а дальше мой друг дал мне совет, зачем мучатся с исправлением карт когда можно вырезать новые из пластика, и сэкономить силы и время.

Игорь спасибо!

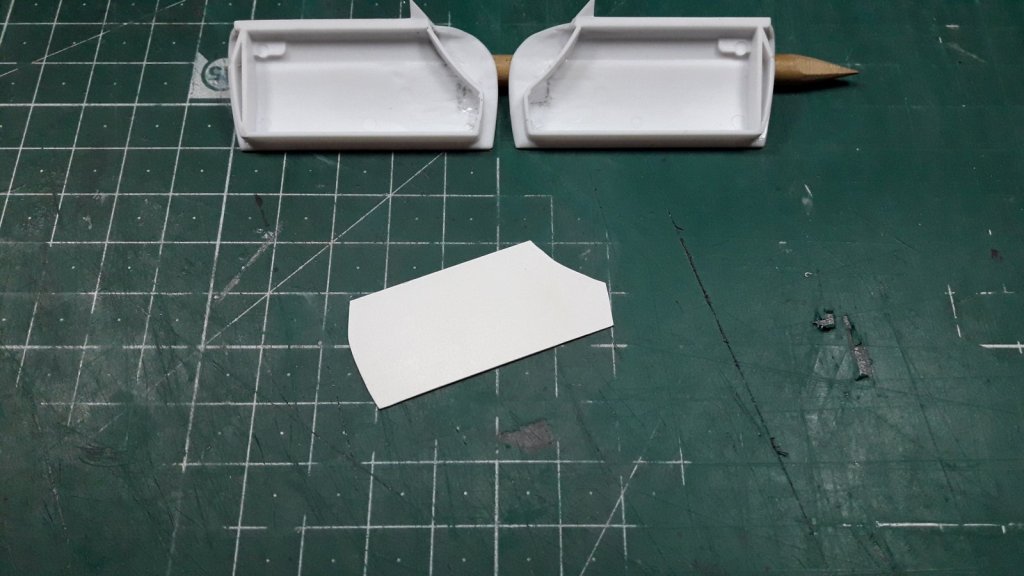

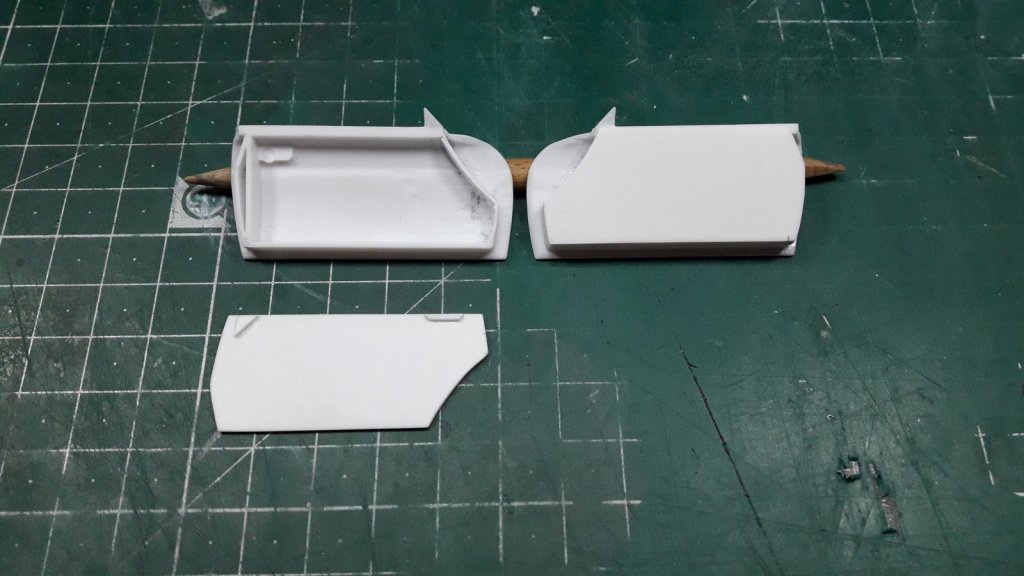

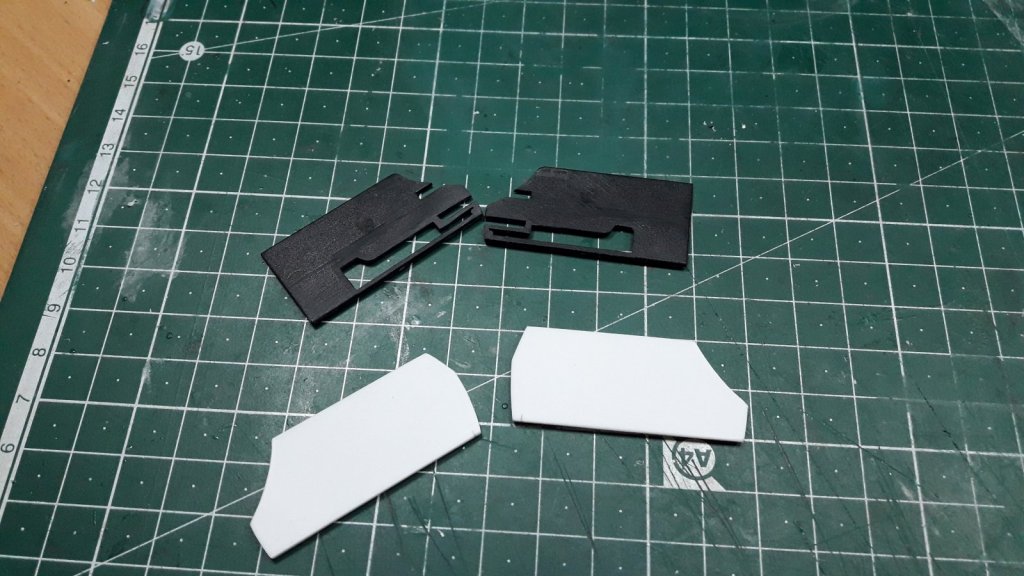

Сделал шаблон и вырезал новые карты.



С изнаночной стороны добавил кусочки пластика для центровки после покраски.





Скрайбером прорезал примерный рисунок.  и добавил из тонкого пластика места под ручки открывания.

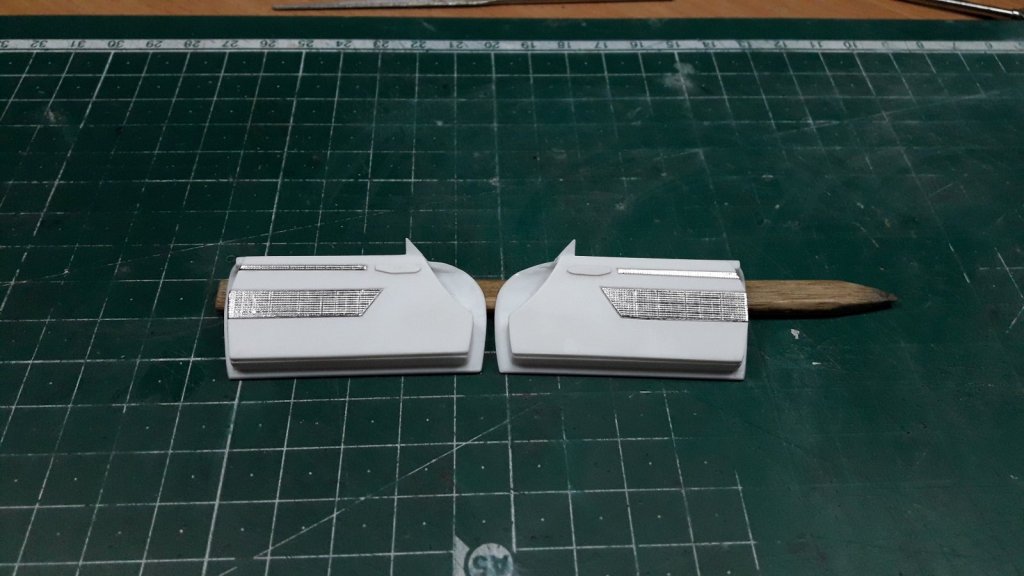

В выделенные места вклеил фольгу от сигарет, после покраски в основной цвет, эти места станут структурными. Должно получится вроде неплохо.

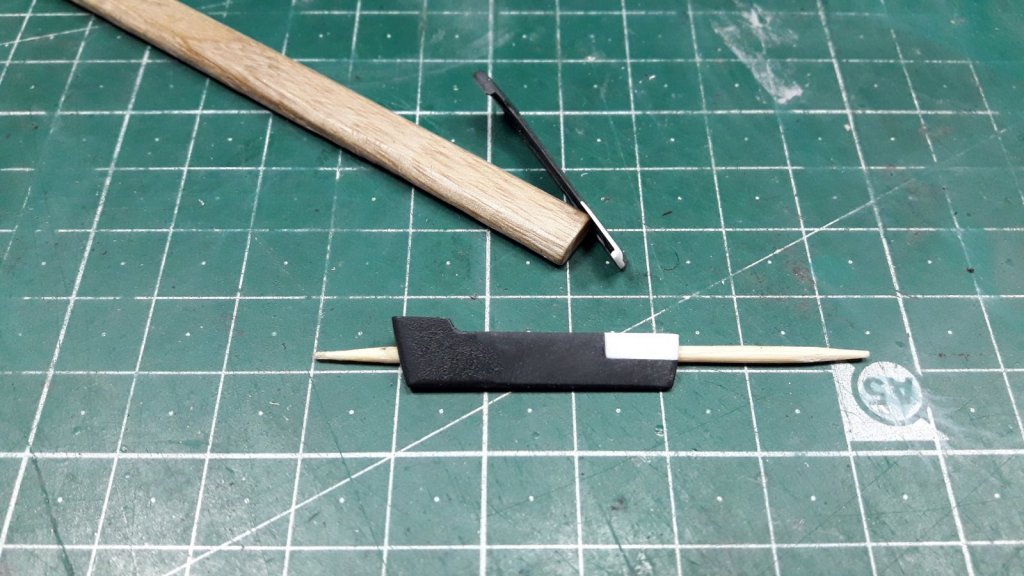

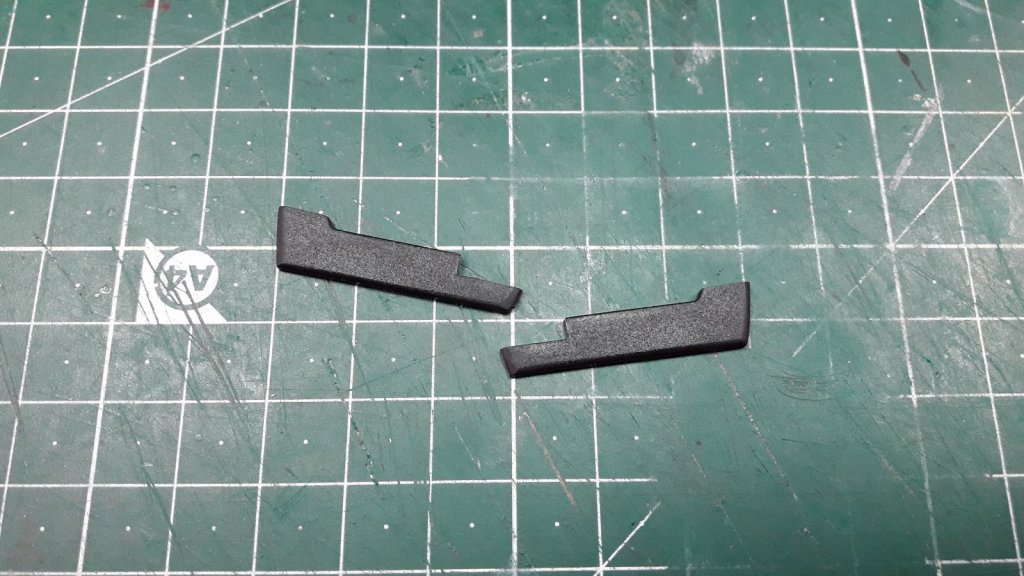

Далее сделал кармашки, решил использовать те что отрезал, немного доработав их.





Доклееил недостающие кусочки пластика, и сточил внутренние стороны.





Приклеил кармашки на карты.

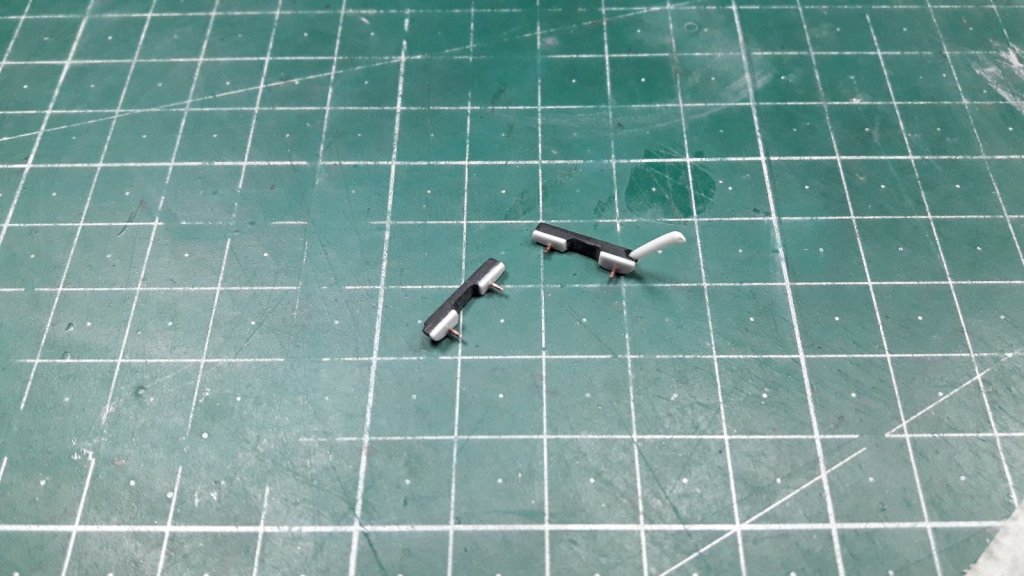

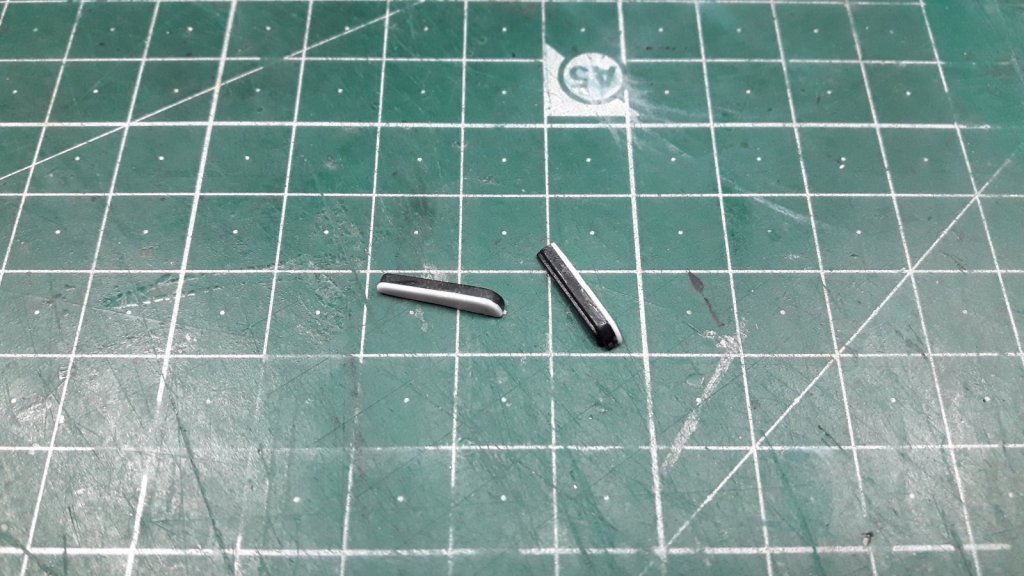

На срезанные ручки добавил немного пластика для толщины, и потом выточил в середине выемку





На пассажирскую дополнительно приклеил дополнительную рукоятку. Добавил штифты для сборки после покраски.

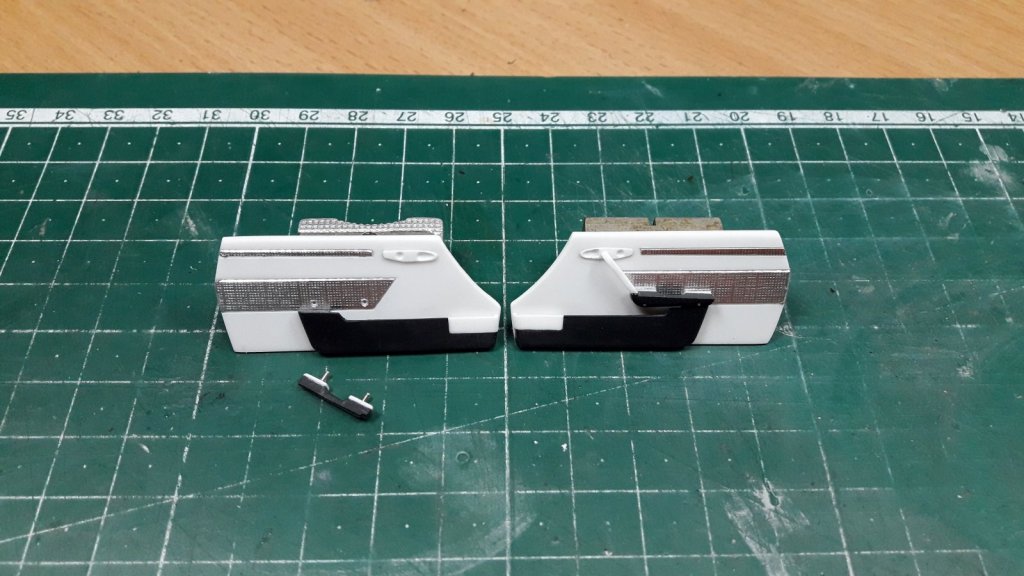

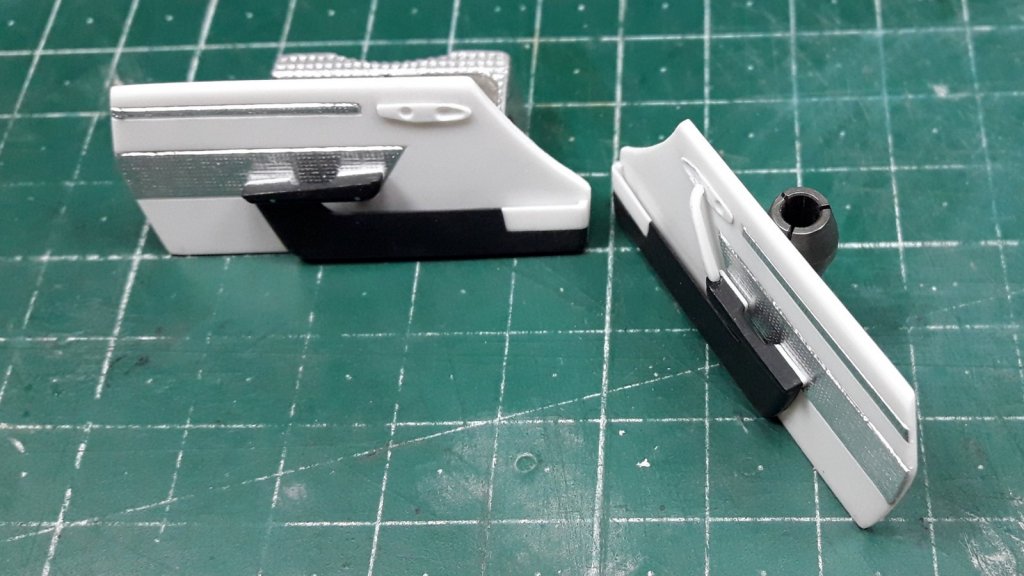

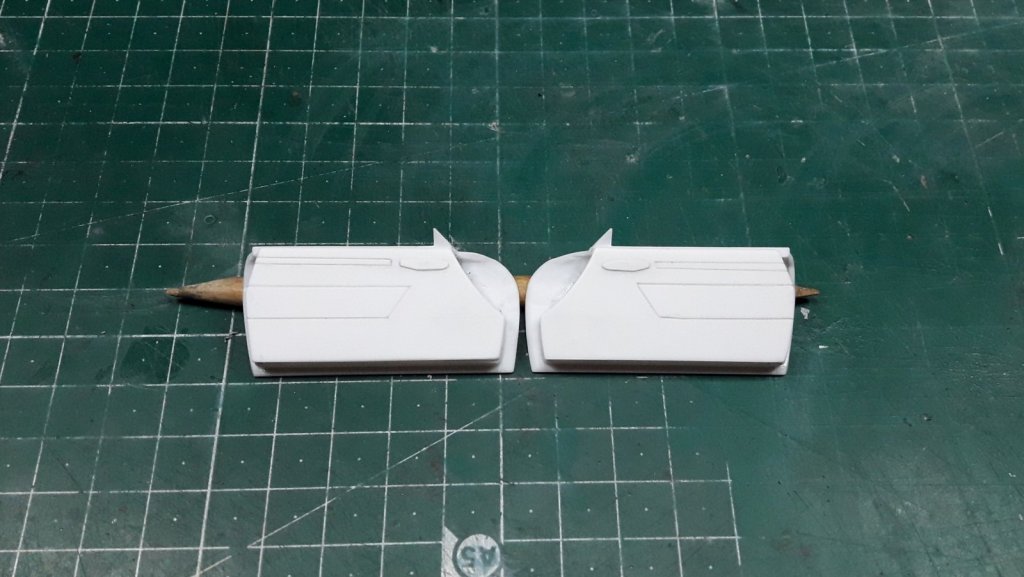

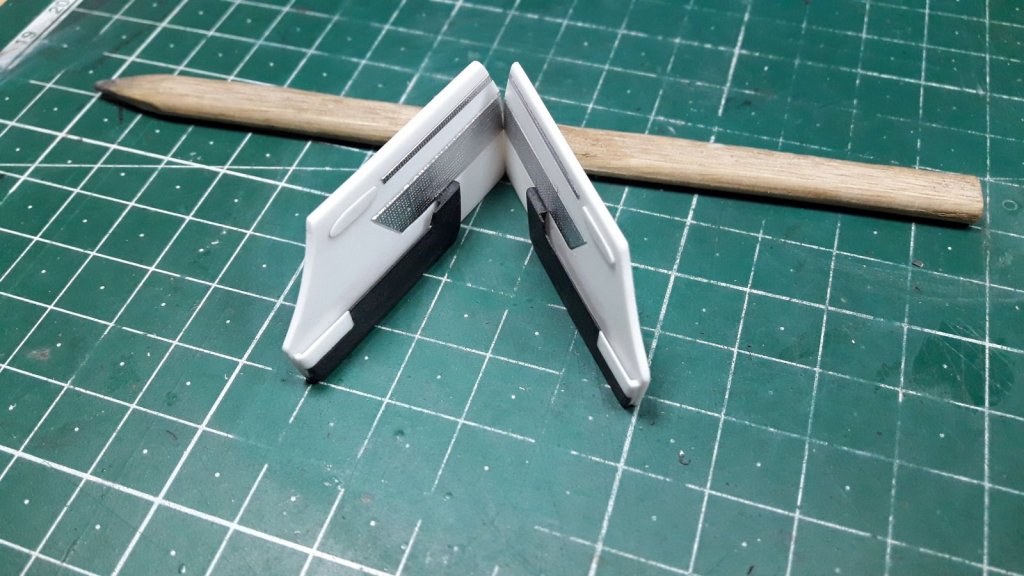

И вот так выглядит в сборе.  Однозначно лучше чем было.





Вот пока всё, впереди ещё изготовление задних вставок.

Всем хорошего вечера.





[ingramosh73 181]

Да, уж...

После ТАКОГО остаётся только два варианта: либо стремиться хоть отдалённо приблизиться к такому качеству, либо тупо бросить свои никчемные потуги в моделизме...

Анатолий, снимаю шляпу. Браво!!!

[valek 1641]

@Tolibass Круто! Скрестил все, что мог скрестить, чтобы ты успел до финиша с таким объемом работ.

[E266AA 201]

Анатолий, очень круто!!

[Tolibass 7403]

Спасибо парни! Приложу максимально усилий что-бы уложиться в сроки.

@ingramosh73  Андрей, нет канонов, нет идеальных моделей, любая собранная и сделанная модель в РУЧНУЮ, является эксклюзивной. и неповторимой, тот факт что ты уже в моделизме говорит что ты на правильном пути, и каждая твоя последующая модель будет лучше в исполнении , и этому нет придела. Придел там где ты сам решишь что этого уровня достаточно.

[PETERSON 9361]

Дверные карты получились супер! Правильно поступил, что сделал новые.

[Scale Motorsport 1050]

Дверные карты бомбические! Фольга кстати выглядит прям круто здесь  Жду уже покраски всей этой красоты!

[sergey 1065]

браво друже)))))))) очень круто

[Tolibass 7403]

Спасибо парни!



[Tolibass 7403]

Привет парни!

Вот очередное обновление. И вторая часть изготовления дверных карт.

Так как  в наборе нет второй части салона, на месте вставок просто пустота. а эти места хорошо видны, сделал продолжение.

Вот что вышло.

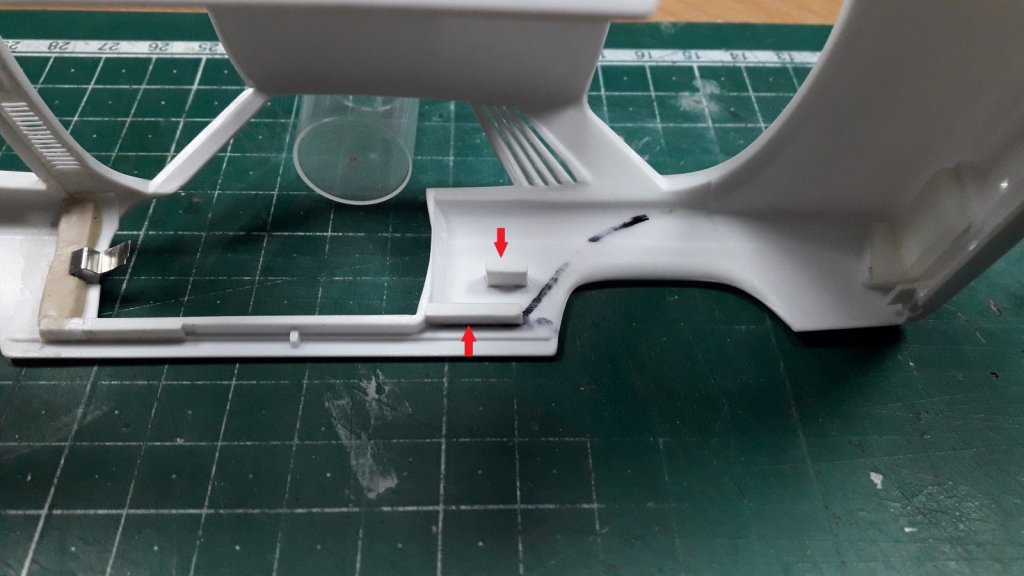

На кузов приклеил куски пластика, потом будет к чему приклеить карточку.

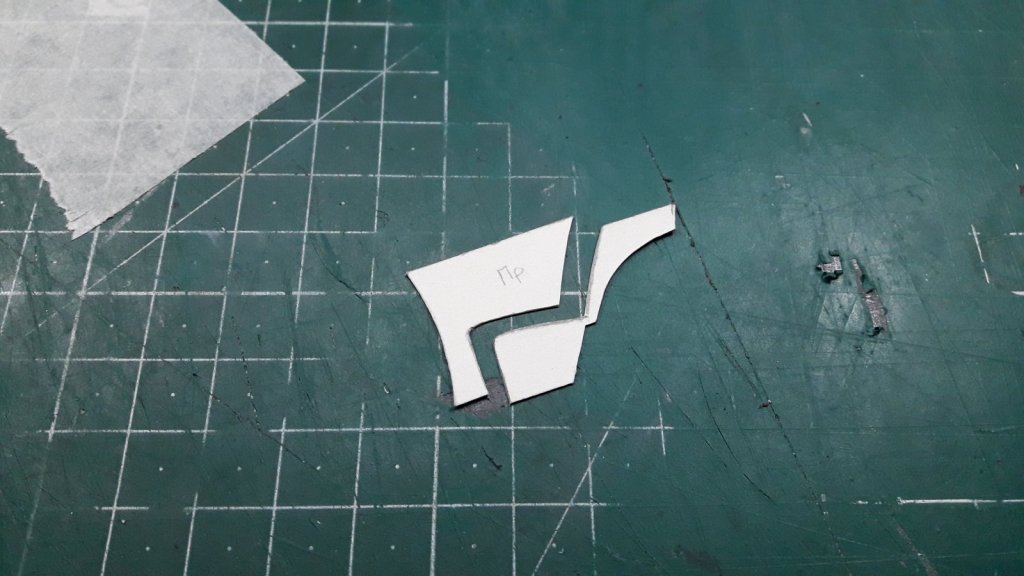

Сделал двойной шаблон из бумаги, чтобы понимать где будет заднее сиденье, для правильного положения подлокотника.

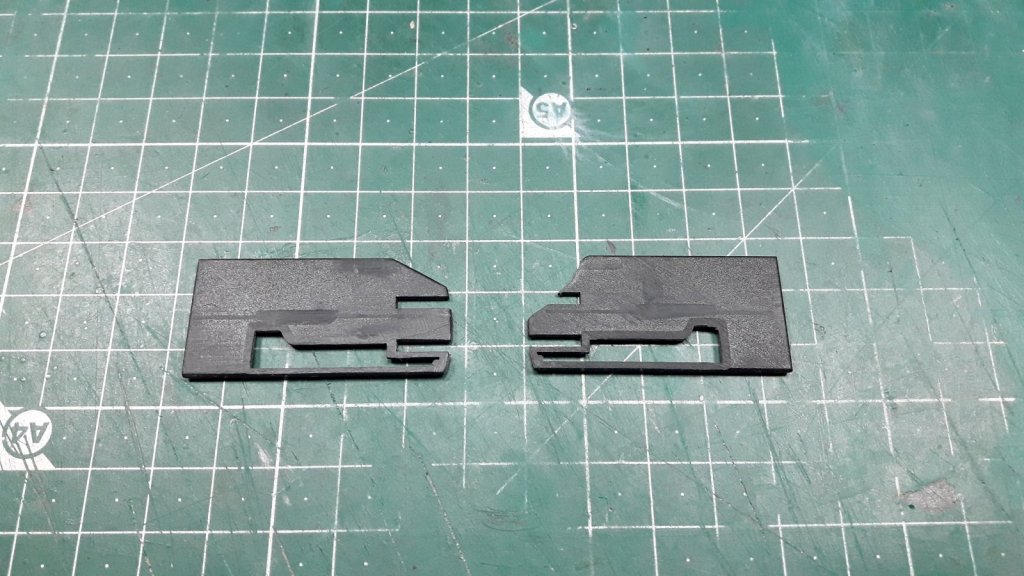

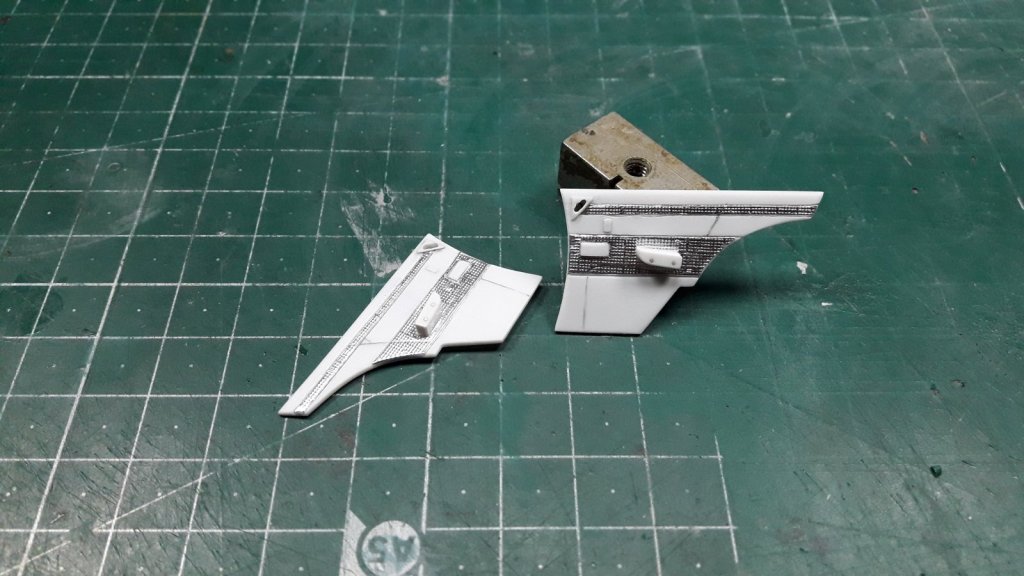

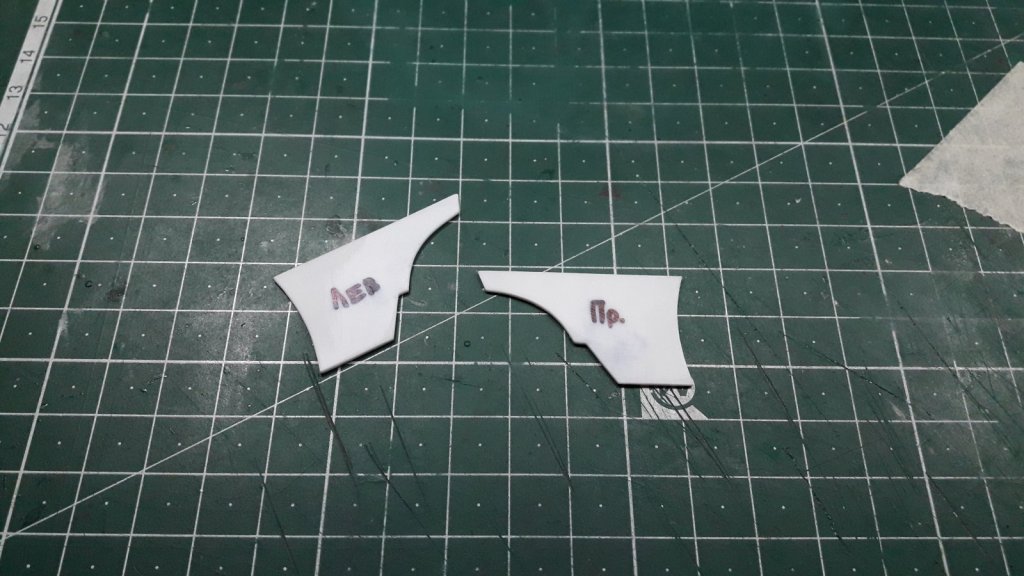

Вырезал из пластика заготовки.





И немного облагородил, добавил накладки для ремней. Фольга отражается, и детали засвечиваются, после грунтовки, думаю будет интересней.

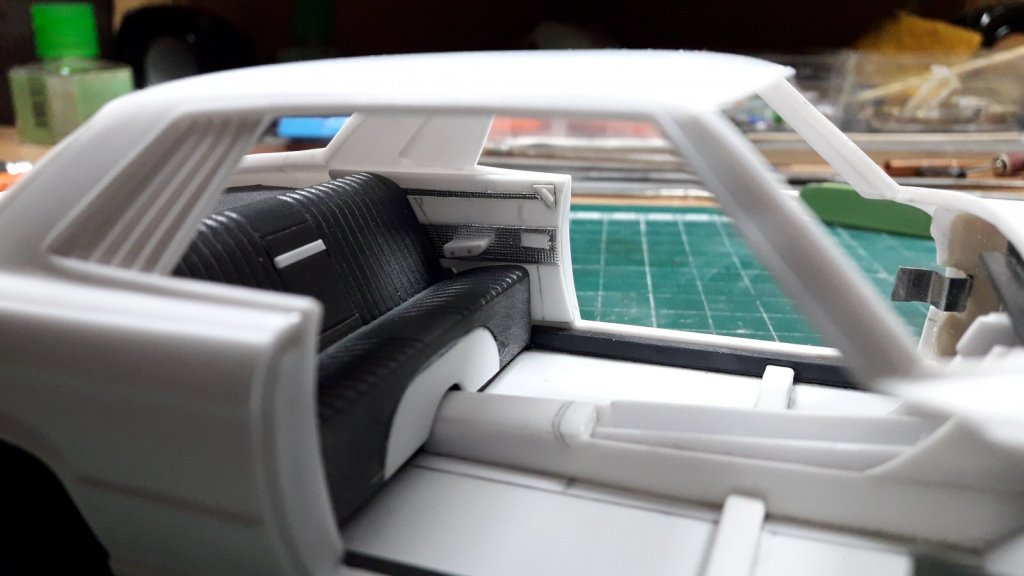

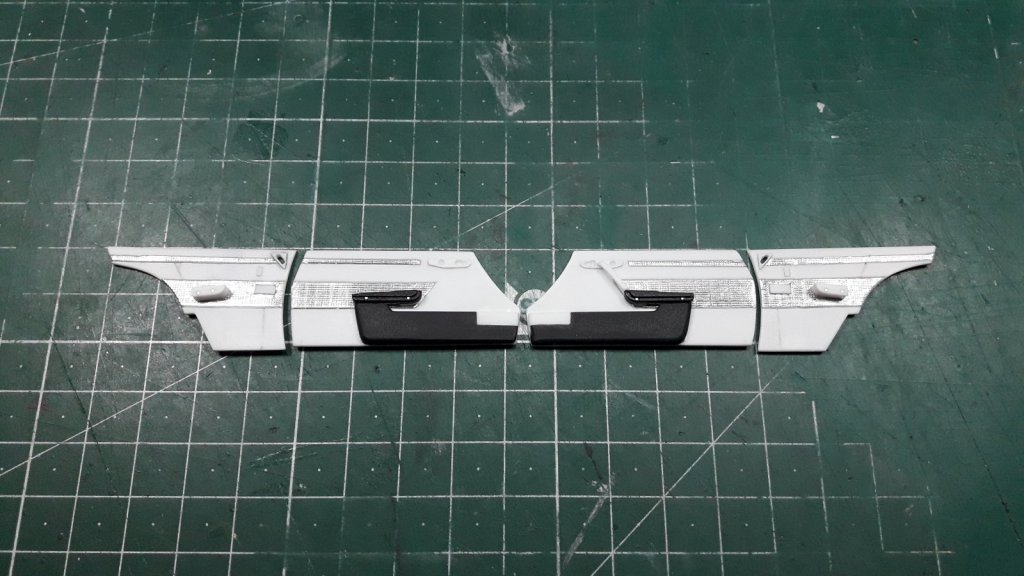

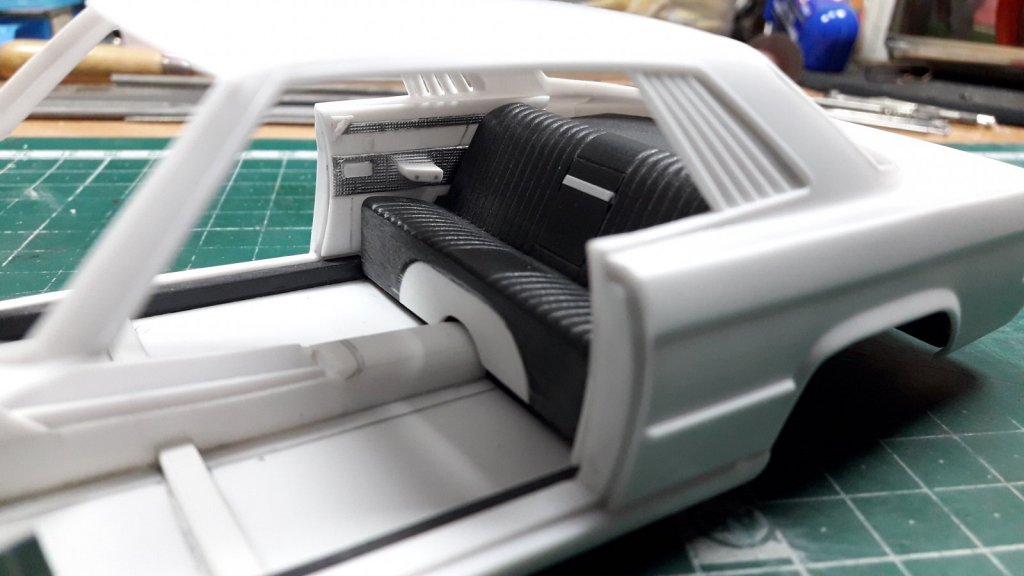

Приложил к салону, ещё не закреплено, но выглядит уже намного лучше. ))





Вот такое маленькое обновление, но все эти мелочи времени отнимаю просто вагон.

Пока всё, скоро увидимся.

Всем хорошего вечера !









[E266AA 201]

Толя, классно получается!

[Tolibass 7403]

Привет парни!

Когда стройка идёт долго, от неё в конечном итоге начинаешь уставать, вернее от этого кита я порядком под устал.

Ну да ладно, конец конкурса уже близок. А модель должна быть готова.

Даль речь пойдёт про переднюю и заднюю оптику.

Начну с задней.

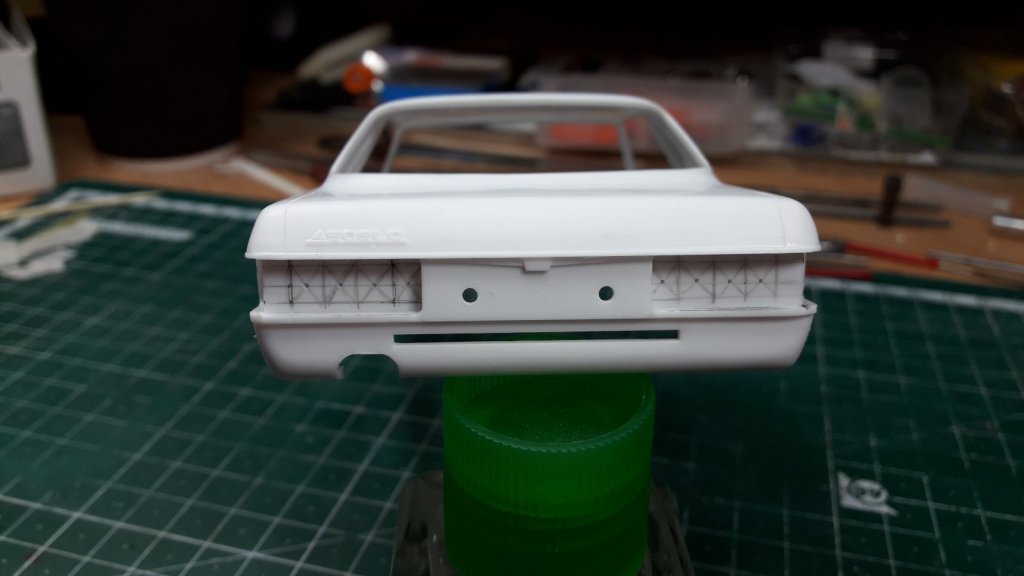

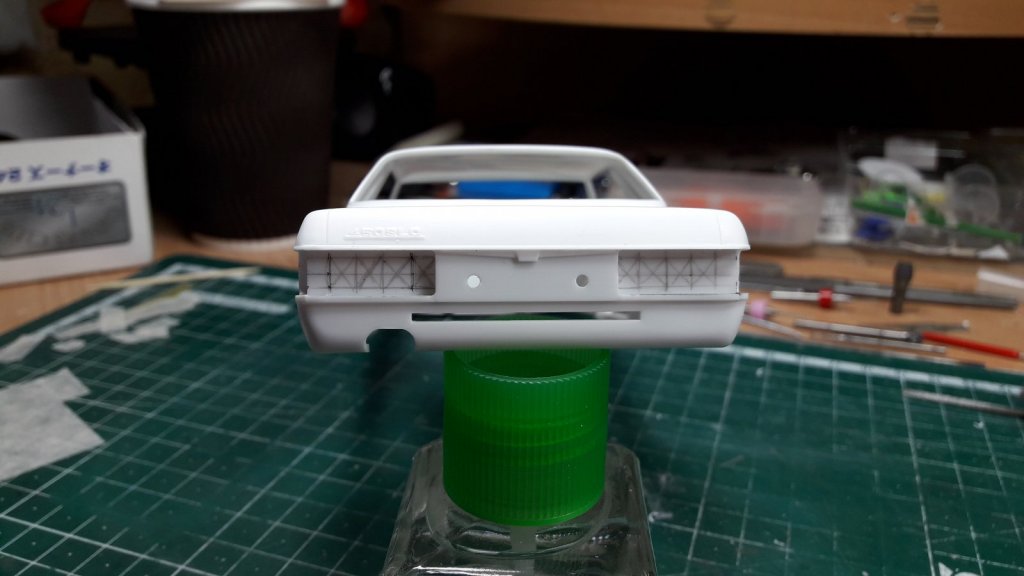

В самом начале подготовки кузова, я на внутренней стороне наклеил пластик, для утолщения ,что бы в последствии сделать отражатели. сделал разметку.





Просверлил отверстия по центру.

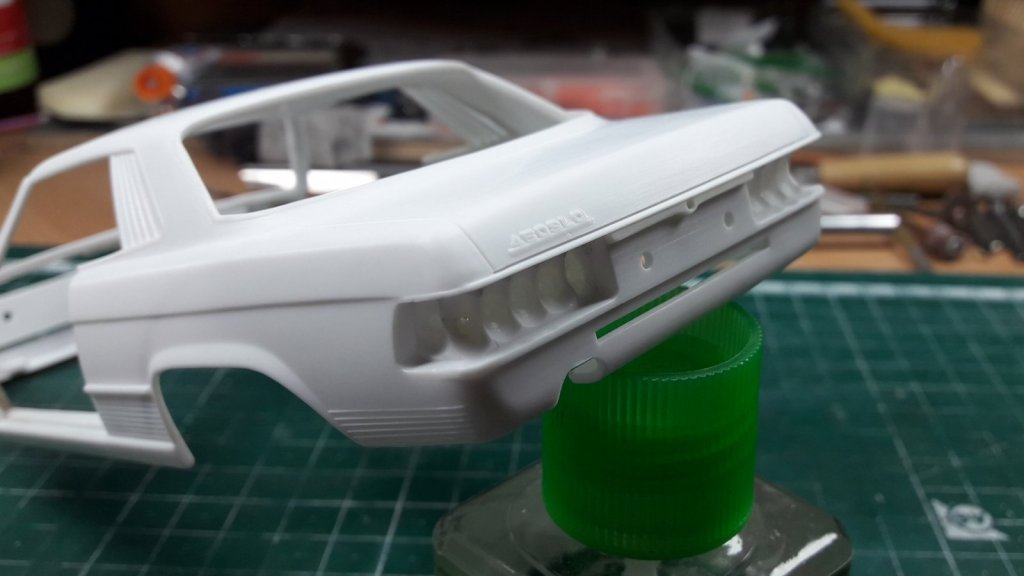

Потом с помощью фрезы сделал отражатели.  А да и немного исправил замок багажника.

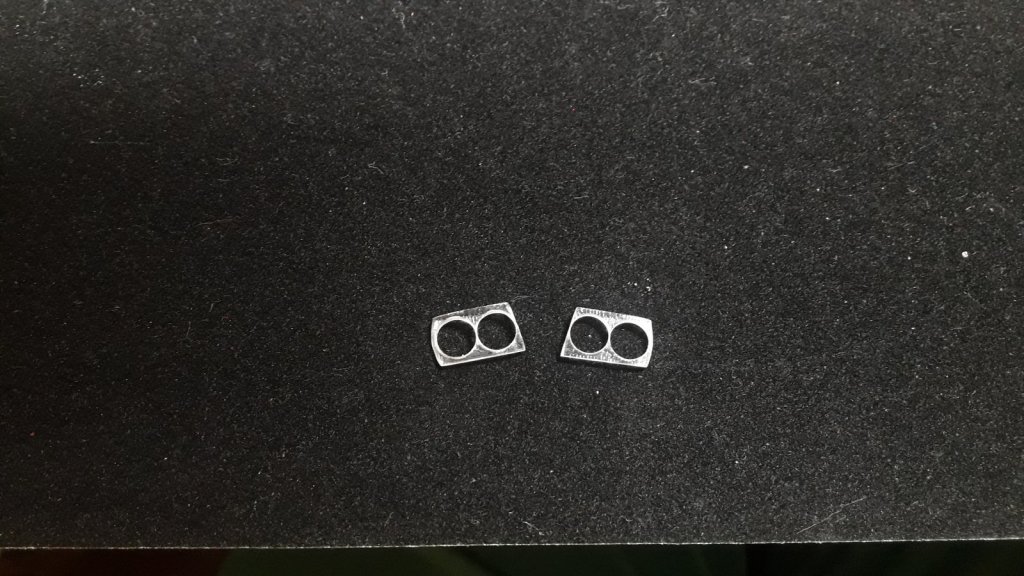

Ну а теперь передние фары, это Америка и тут четыре фары, в наборе фар нет, есть их жалкое подобие. Пришлось исправлять. Для начала высверлил в одном из стёкол имитацию рифлёного стекла.  Стекло тонкое но довольно крепкое.

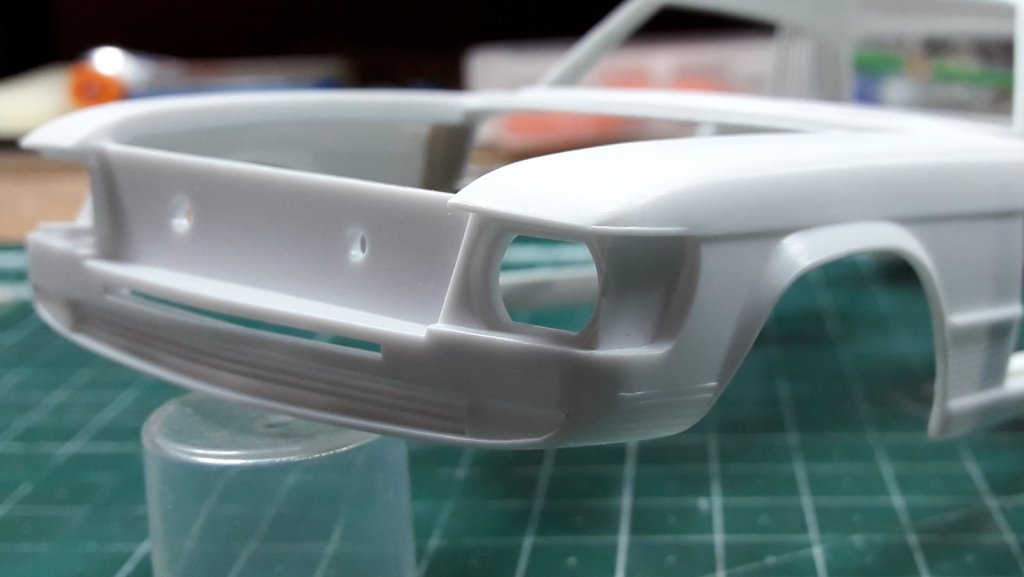

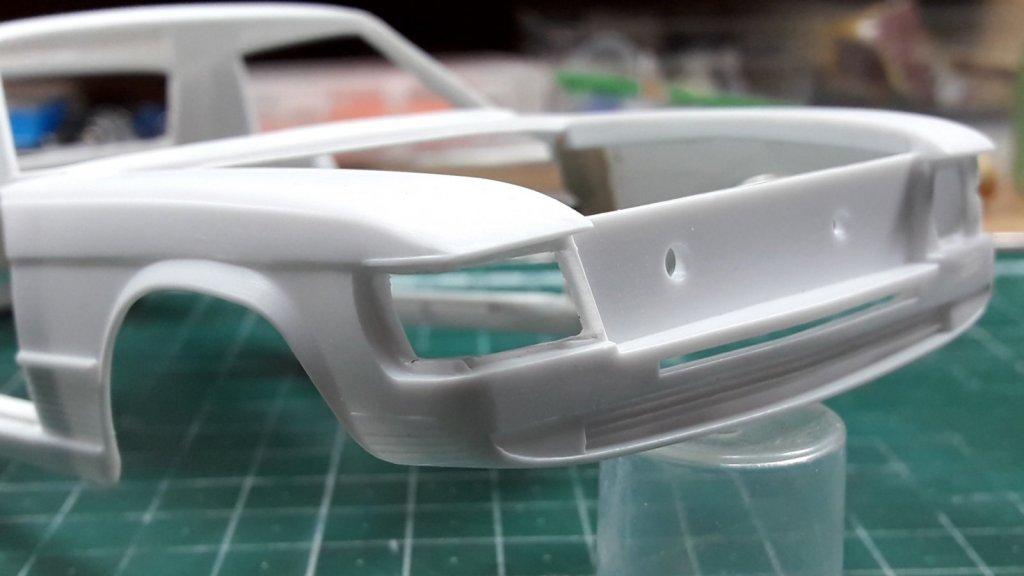

Потом в кузове вырезал лишний пластик под фары.

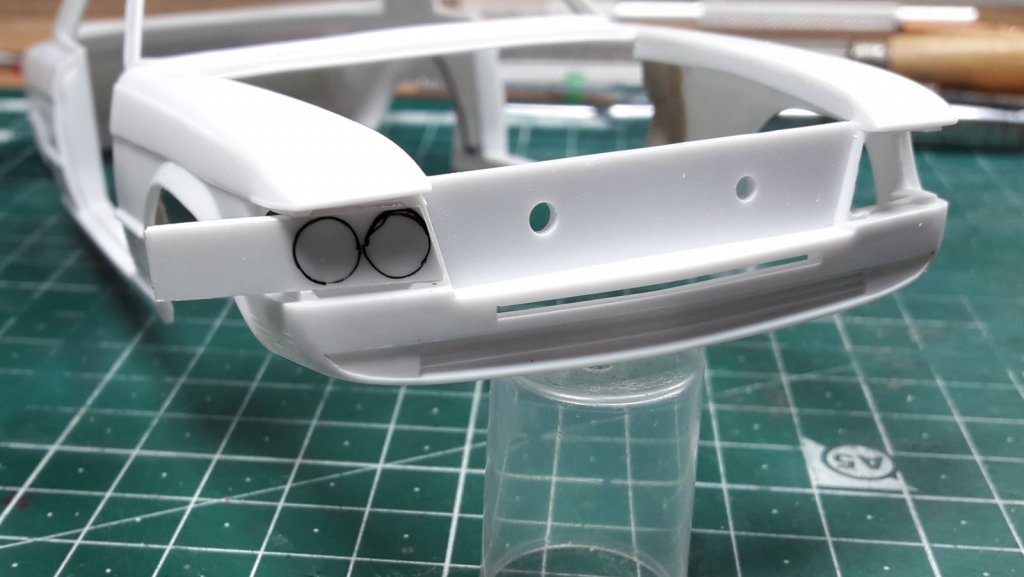

На куске подогнанного полистирола, сделал разметку  по высверленному  стеклу.

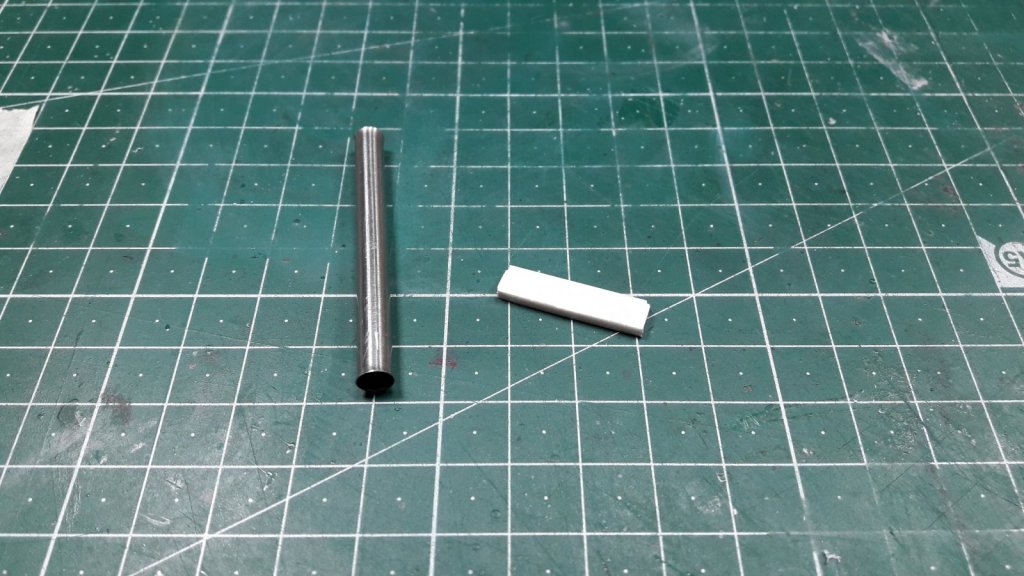

Взял трубку от антенны, и слегка развальцевал края. На фото видно.

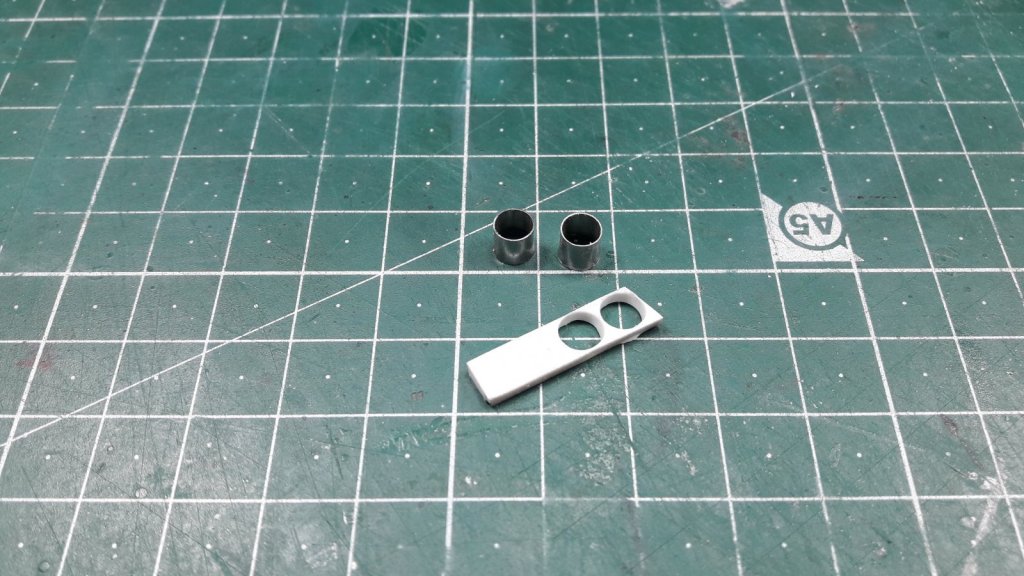

Отрезал заготовки и сделал отверстия в пластике.





Так как фары стоят в разных плоскостях, внутренние выдвинуты немного в перёд, пришлось немного приблизиться к этому варианту.

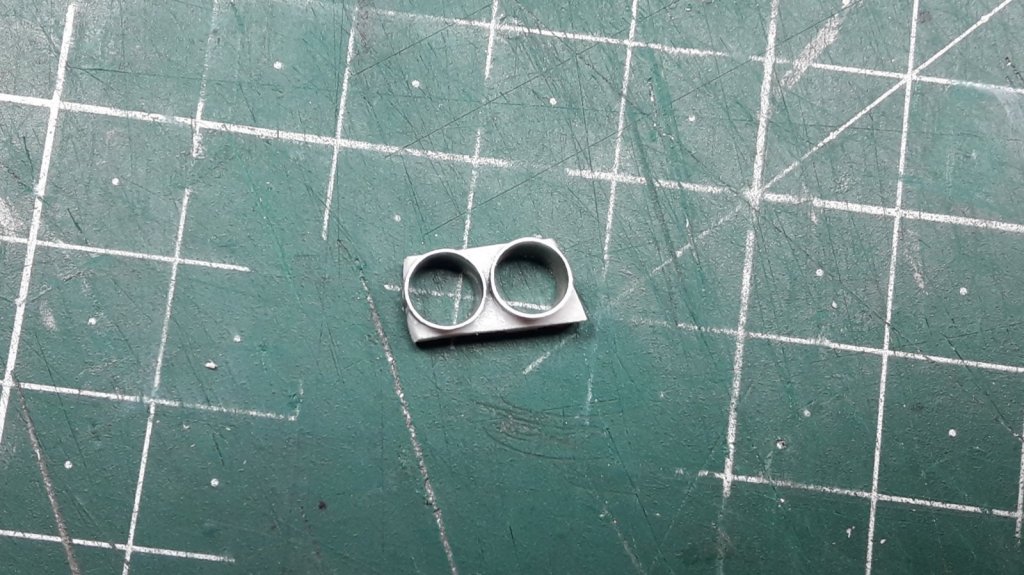

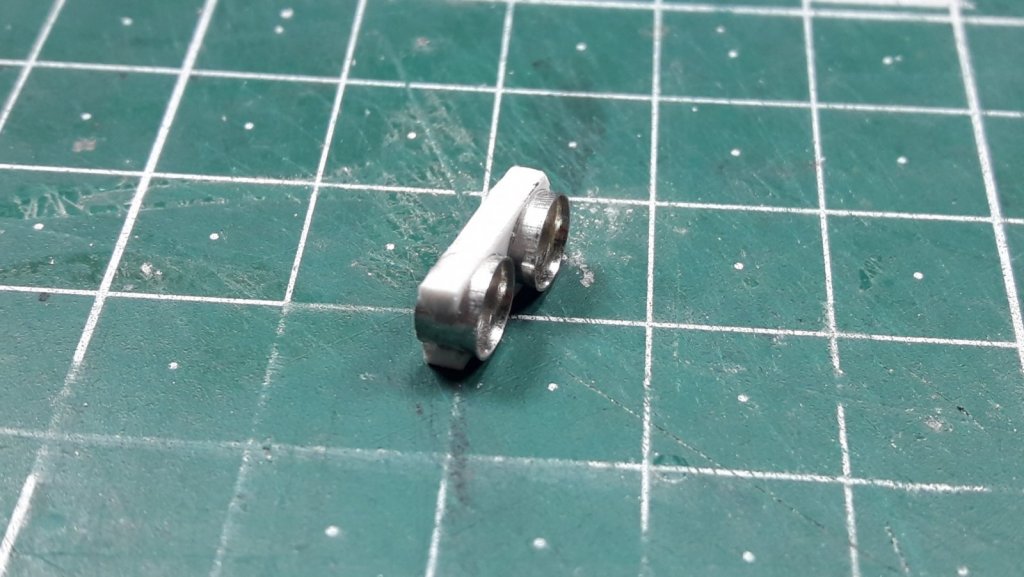

Вклеил трубки в пластик.

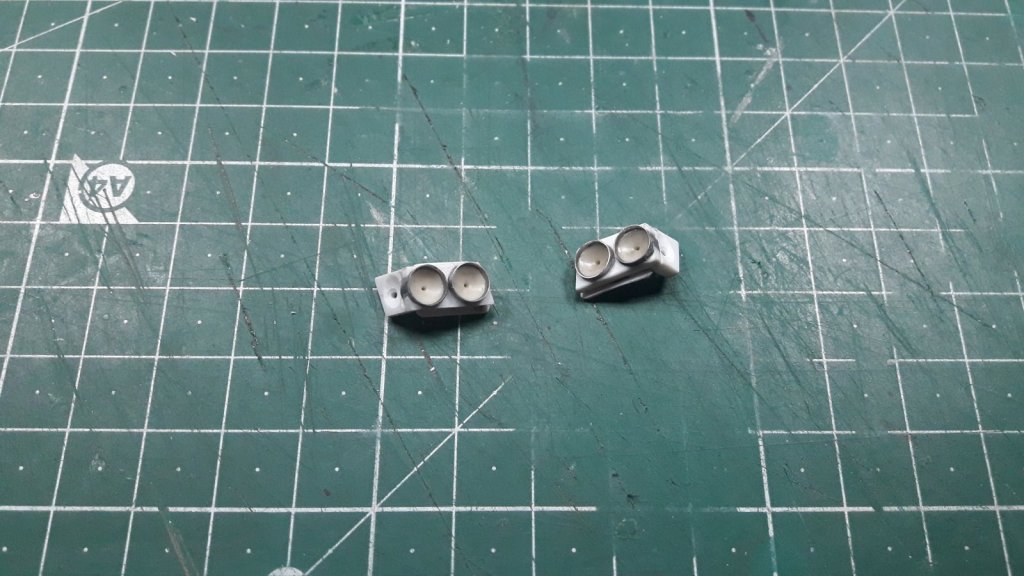

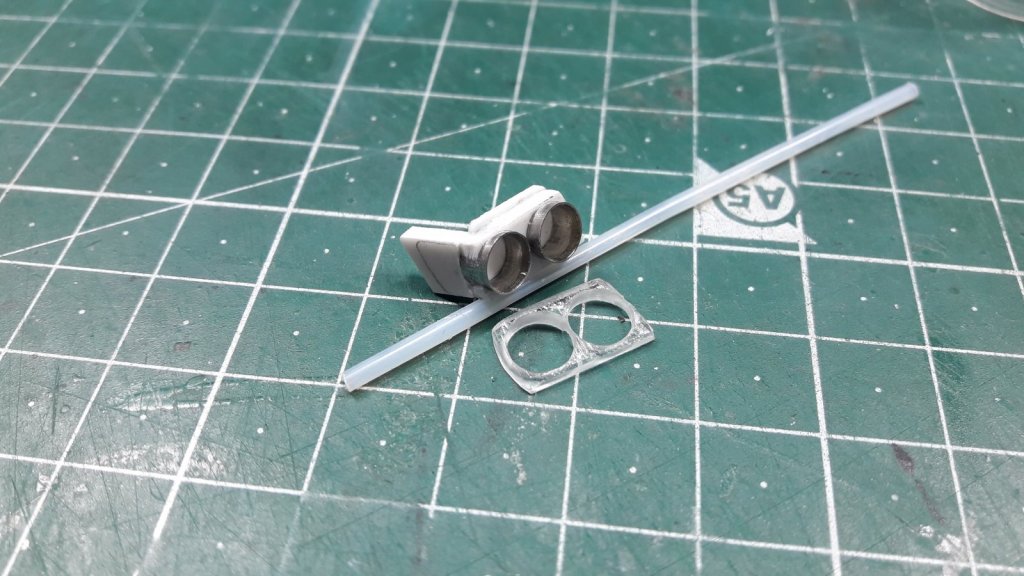

И добавил кусочек пластика, для отражателя поворотника, и в итоге вышла вот такая блок фара.

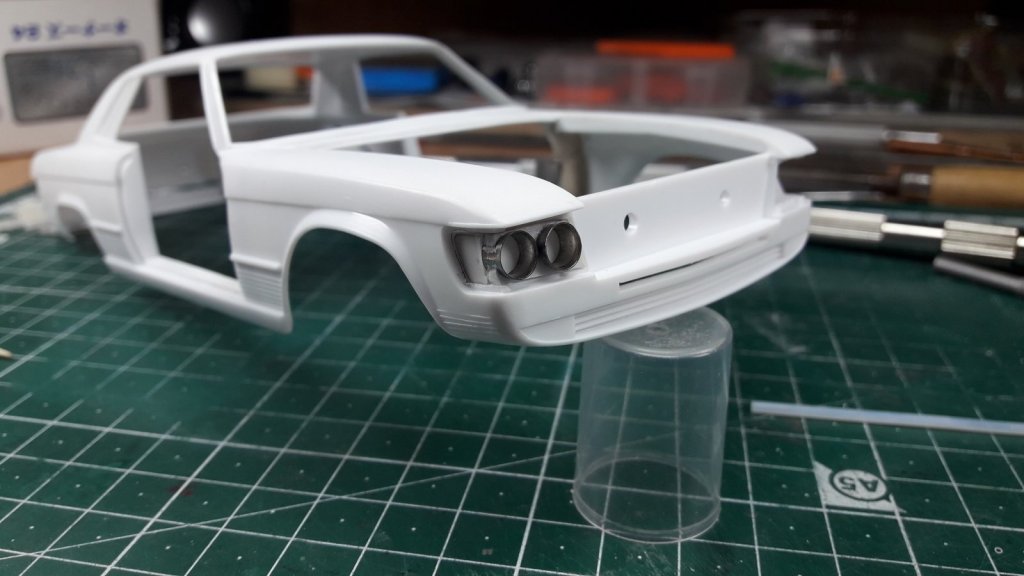

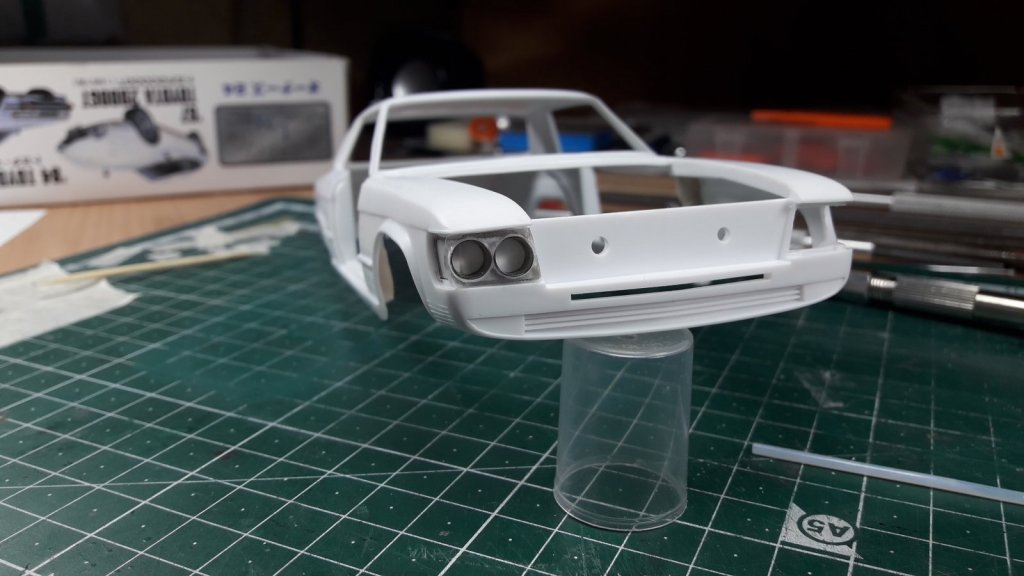

Вставил в кузов. Я ожидал что будет хуже. ))

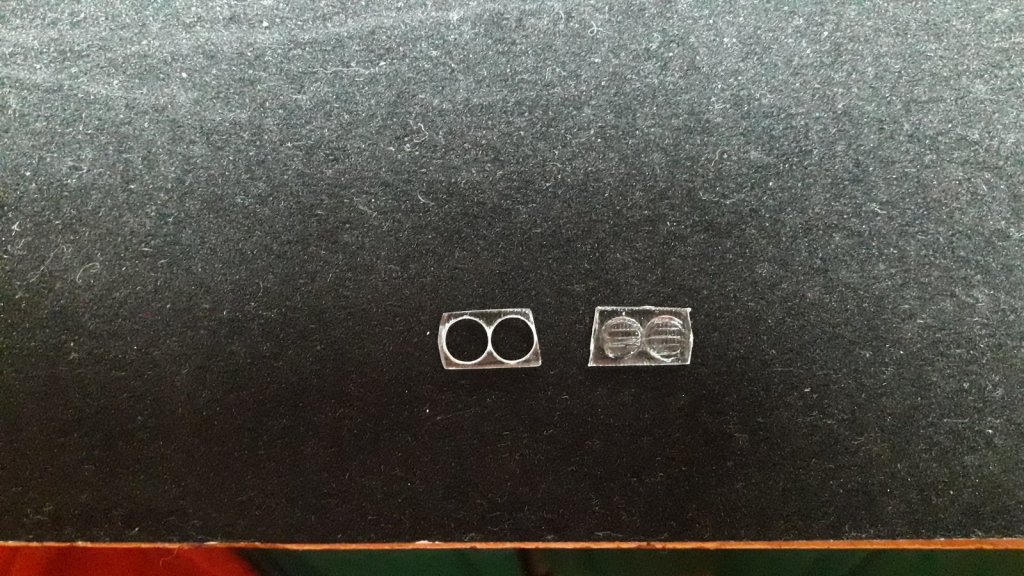

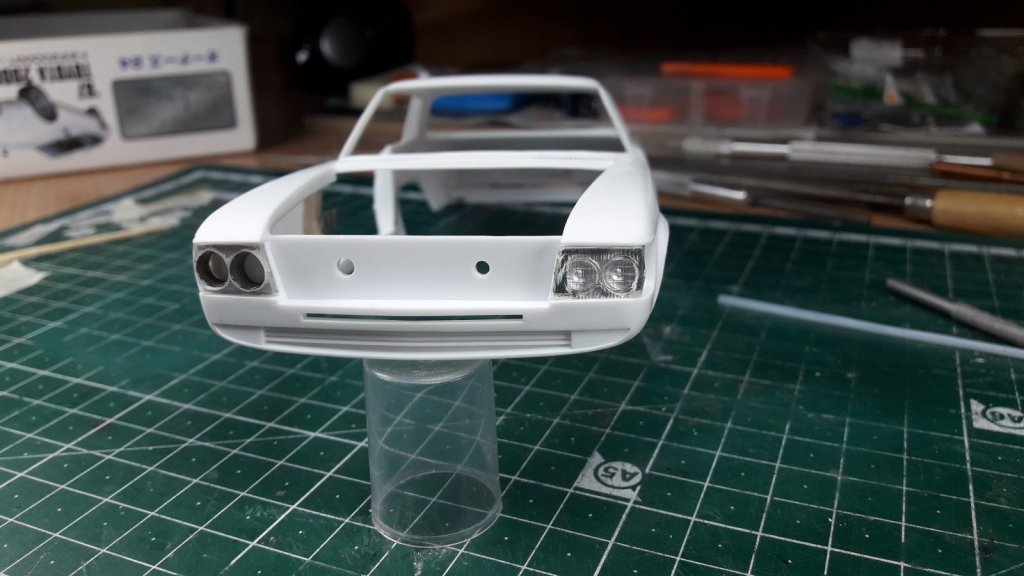

Для наглядности, слева то что я пытаюсь изобразить, а справа то что даёт изготовитель набора.





Потом проделал то же самое, с левой стороной. Добавил отражатели, и  сделал отверстия и отражатель под поворотник.

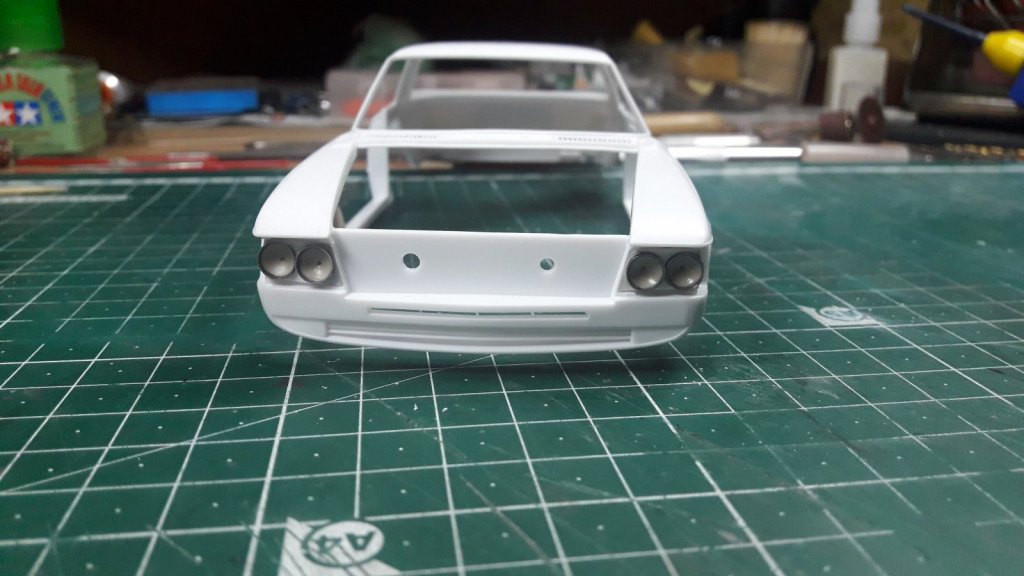

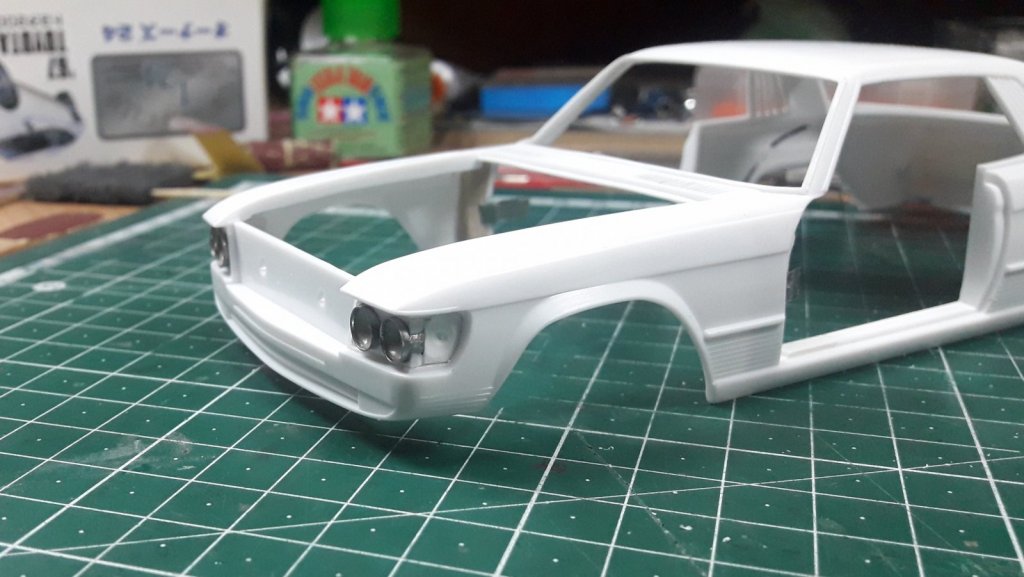

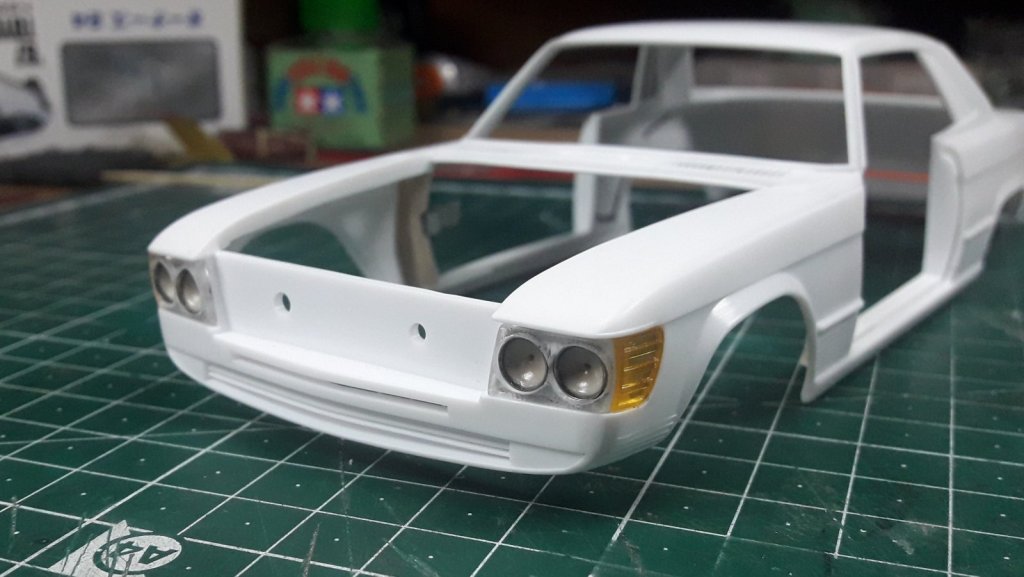

И вот так это теперь выглядит на кузове.





Вот как то так.

Пока всё, всем хорошего вечера!
