@4auka Ничего обещать не могу. Как получится.

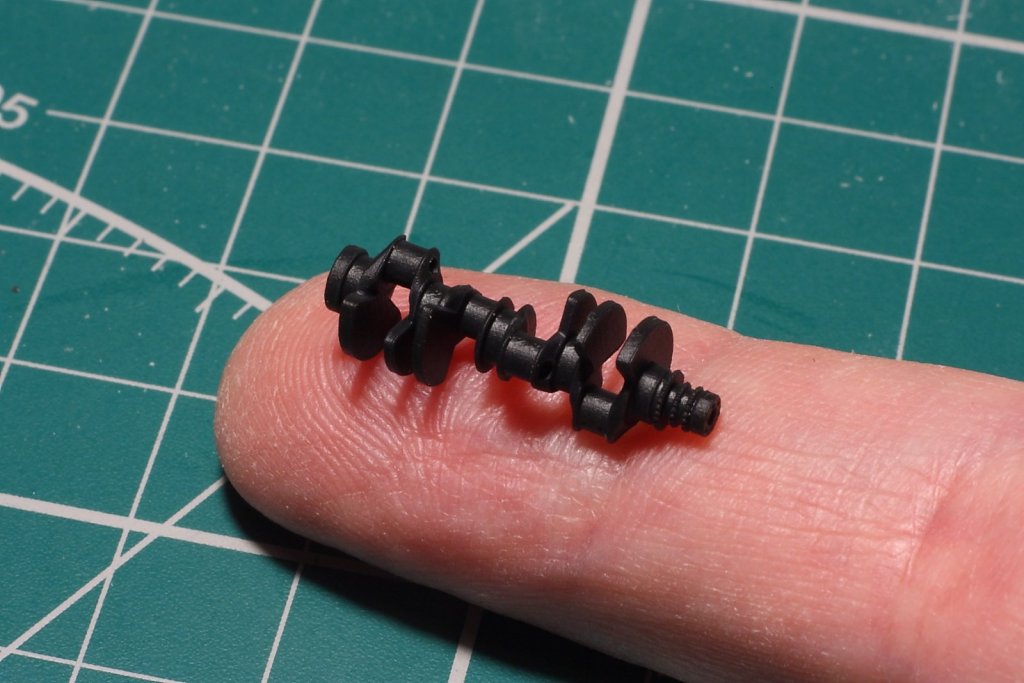

Сфотографировал вечером коленвал, снятый с поддержек.

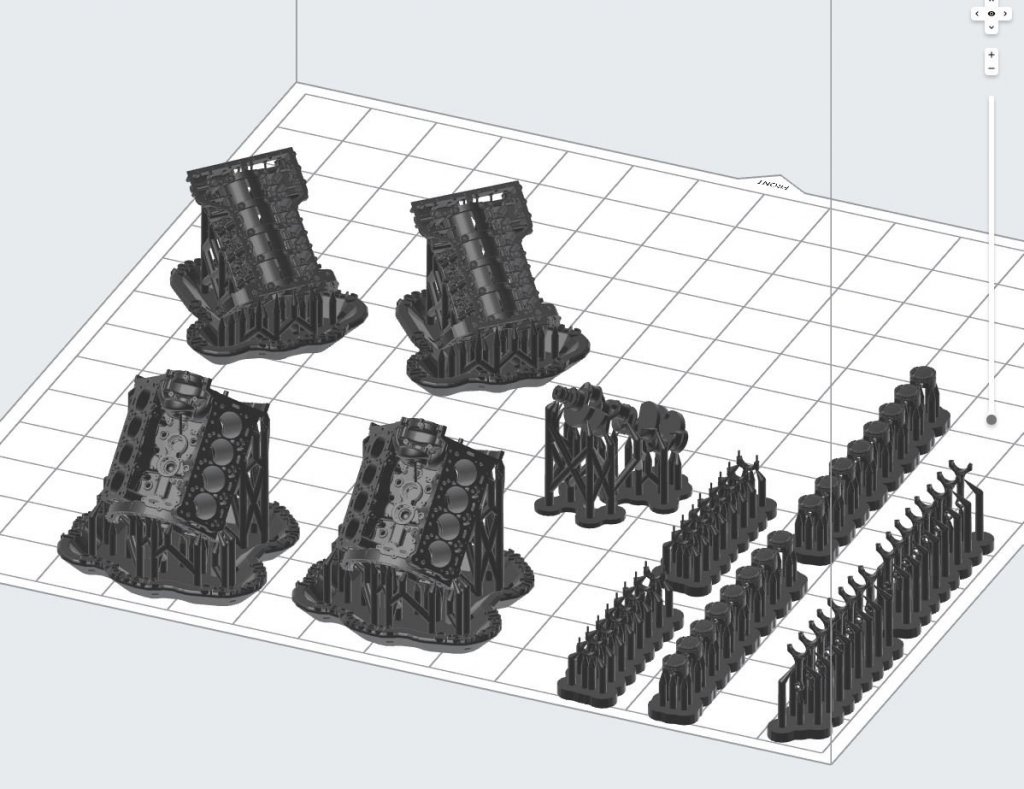

Завтра посмотрим, что получится вот из этой загрузки.

[yura1961 3592]

  В 17.02.2021 в 22:10, PETERSON сказал:

Завтра посмотрим, что получится вот из этой загрузки.

Показать

Миша,твою бы энергию да в  "мирных целях"

[PETERSON 9605]

@yura1961 Спасибо! Бум стараться.



Кстати, детальки утром снял с принтера. Всё получилось. Сложнее всего вымывать смолу из рубашки охлаждения. Вечером домою и покажу.

[Брат Петерсона 1101]

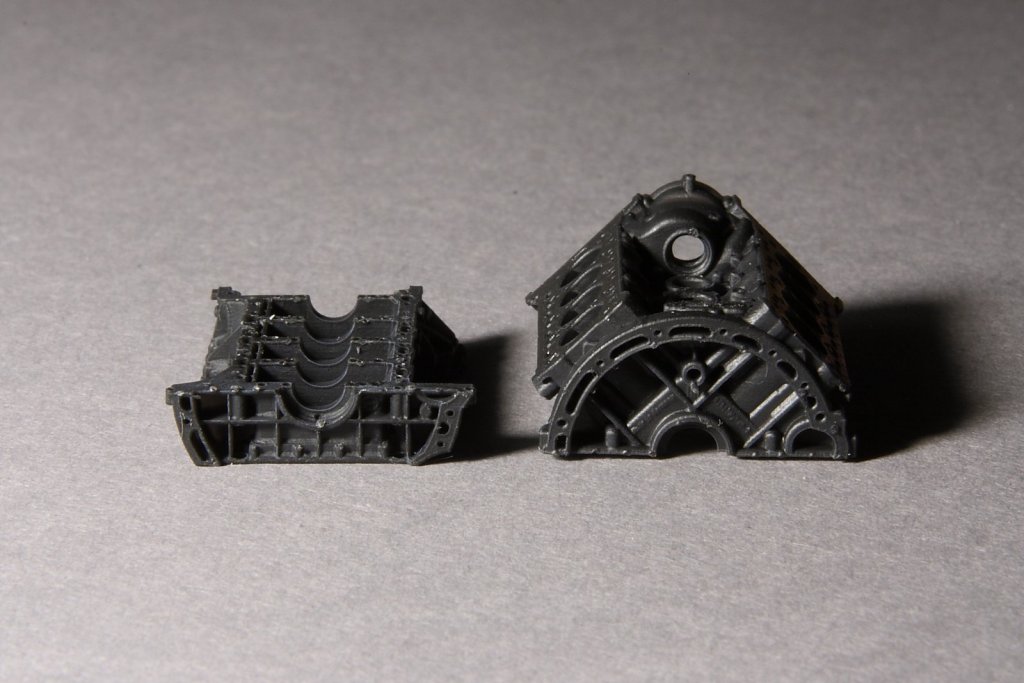

@PETERSON  За блоками на картинке две плиты коренных подшипников?

[John Wick 3990]

  В 18.02.2021 в 07:38, PETERSON сказал:

Сложнее всего вымывать смолу из рубашки охлаждения.

Показать

Вы станцией специальной пользуетесь или баночкой со спиртом?

По задумке поршни должны двигаться? Хватит прочности смолы и будет моторное масло использоваться?

[PETERSON 9605]

  В 18.02.2021 в 07:51, Брат Петерсона сказал:

две плиты коренных подшипников?

Показать

Угадал. Такова конструкция нашего мотора.

  В 18.02.2021 в 09:10, John Wick сказал:

Вы станцией специальной пользуетесь или баночкой со спиртом?

Показать

Ёмкости со спиртом, которые идут в комплекте с принтером. Детали полоскаю вручную.

  В 18.02.2021 в 09:10, John Wick сказал:

По задумке поршни должны двигаться?

Показать

Да, хочу попробовать. Я об этом писал выше.

  В 18.02.2021 в 09:10, John Wick сказал:

Хватит прочности смолы и будет моторное масло использоваться?

Показать

Прочности должно хватить, если трение поршней, шатунов и коленвала получится сделать минимальным. Попробую обойтись без масла. Но ничего не мешает его капнуть, если что-то пойдёт не так.

Изменено 18 Feb 2021, 13:19:14 пользователем PETERSON

[oleglorenz 3084]

Не иначе, вы имеете какое-то отношение к президентскому лимузину.

[PETERSON 9605]

@oleglorenz Имею. Самое непосредственное. Но это к данной теме не относится.

[cuba_13 3357]

@PETERSON @John Wick ребята, в целях образования вопрос. А зачем отпечатанные детали нужно мыть/полоскать в спирте? Видел в видео на ютубах, но так и не понял.

[yura1961 3592]

  В 18.02.2021 в 14:40, PETERSON сказал:

Но это к данной теме не относится.

Показать

Так тема вроде бы про лимузин,и вопрос про лимузин.Что не в тему?Мне бы вот тоже было бы интересно об этом узнать.

[PETERSON 9605]

@cuba_13 Потому что эти детали печатаются из жидкого фотополимера, то есть смолы, путём погружения детали во время печати в ванночку с этой смолой. Безопасно для детали отмыть её от смолы можно только ИПСом.

  В 18.02.2021 в 16:24, yura1961 сказал:

Так тема вроде бы про лимузин,и вопрос про лимузин

Показать

Ну, тема скорее про строительство модели, а вопрос про настоящий автомобиль. Но если так интересно, то я работаю в НАМИ в должности руководителя продукта "Лимузин", в отделе общей интеграции и компоновки, и являюсь одним из конструкторов данного проекта.

Изменено 18 Feb 2021, 16:45:07 пользователем PETERSON

[yura1961 3592]

Миша,я в курсе.Это я для Олега.@oleglorenz

[John Wick 3990]

  В 18.02.2021 в 15:37, cuba_13 сказал:

А зачем отпечатанные детали нужно мыть/полоскать в спирте?

Показать

Михаил выше ответил, но дополню - сразу после печати деталь покрыта слоем жидкой смолы, соответственно нужно жидкую смолу удалить. Для SLA принтеров, как у Михаила, не знаю, а вот для DLP принтеров, как у меня, существуют смолы смываемые водой, но я ими не пользовался.

Изменено 18 Feb 2021, 18:42:33 пользователем John Wick

[PETERSON 9605]

  В 18.02.2021 в 17:31, John Wick сказал:

Для SLA принтеров, как у Михаила, не знаю

Показать

Все оригинальные смолы для принтера Form2, которыми я пользуюсь, отмываются только ИПСом.

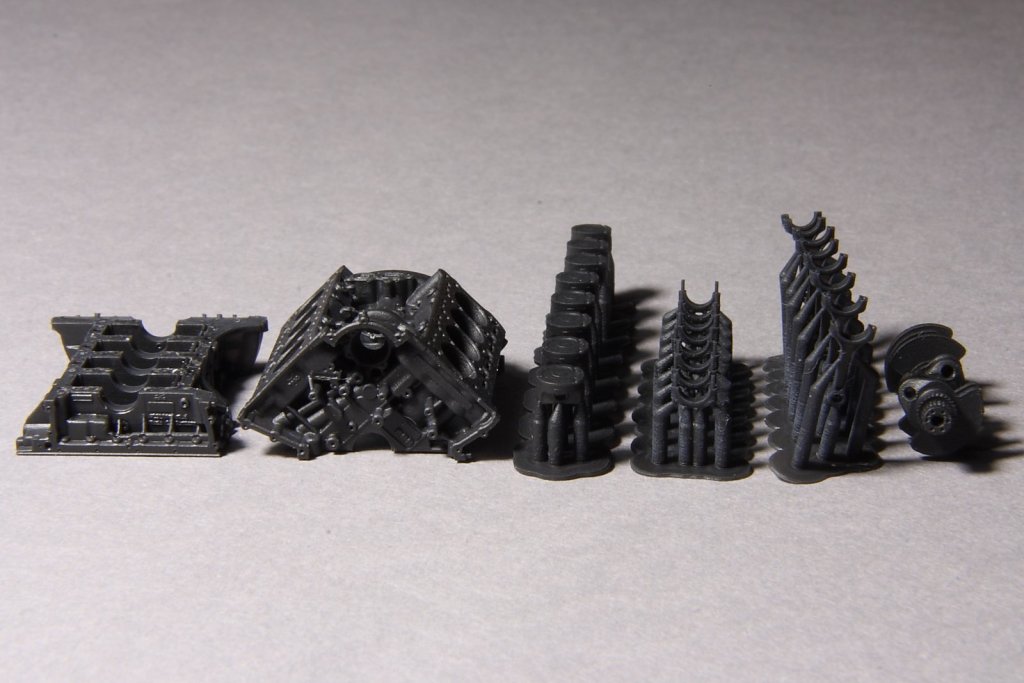

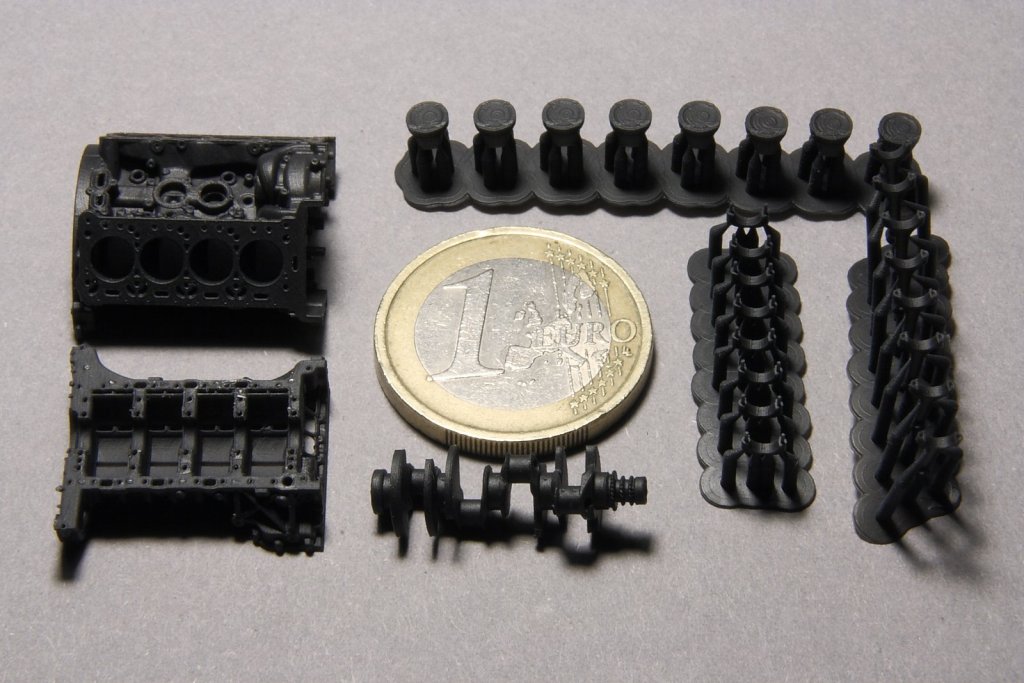

Как обещал, выкладываю результат печати деталей двигателя.















[oleglorenz 3084]

  В 18.02.2021 в 16:48, yura1961 сказал:

Миша,я в курсе.Это я для Олега.@oleglorenz

Показать

Я можно сказать и не спрашивал, :)) Это стало понятно по коллекции лимузинов в бюро и cad модели двигателя. Вряд ли у первого встречного будут такие детальные модели.

Так что мы коллеги, правда, я вношу вклад в забугорный автопром))

Изменено 18 Feb 2021, 22:37:58 пользователем oleglorenz

[Брат Петерсона 1101]

Какой-то слишком скрытный суслик получается. Невозможно будет увидеть мельтешню шатунов при вращении колена, всё закроет глухая плита.

[PETERSON 9605]

@Брат Петерсона

  В 19.02.2021 в 06:53, Брат Петерсона сказал:

скрытный суслик получается

Показать

Не факт, что у меня вообще получится сделать подвижными детали КШМ. Они всё-таки не точёные, а выращенные. На поверхности имеется приличная шероховатость, значительно выступающая относительно номинальных размеров.

[yura1961 3592]

  В 19.02.2021 в 09:24, PETERSON сказал:

На поверхности имеется приличная шероховатость, значительно выступающая относительно номинальных размеров.

Показать

Ну так отшлифуешь,не забудь еще вкладыши на шатуны , шейки коленвала проточить  и клапаны притереть.

[PETERSON 9605]

@yura1961  Попытаюсь, по  крайней мере.



[AeroMax 1098]

Миша, я в тебя верю!

[PETERSON 9605]

@AeroMax Спасибо, Серёга!

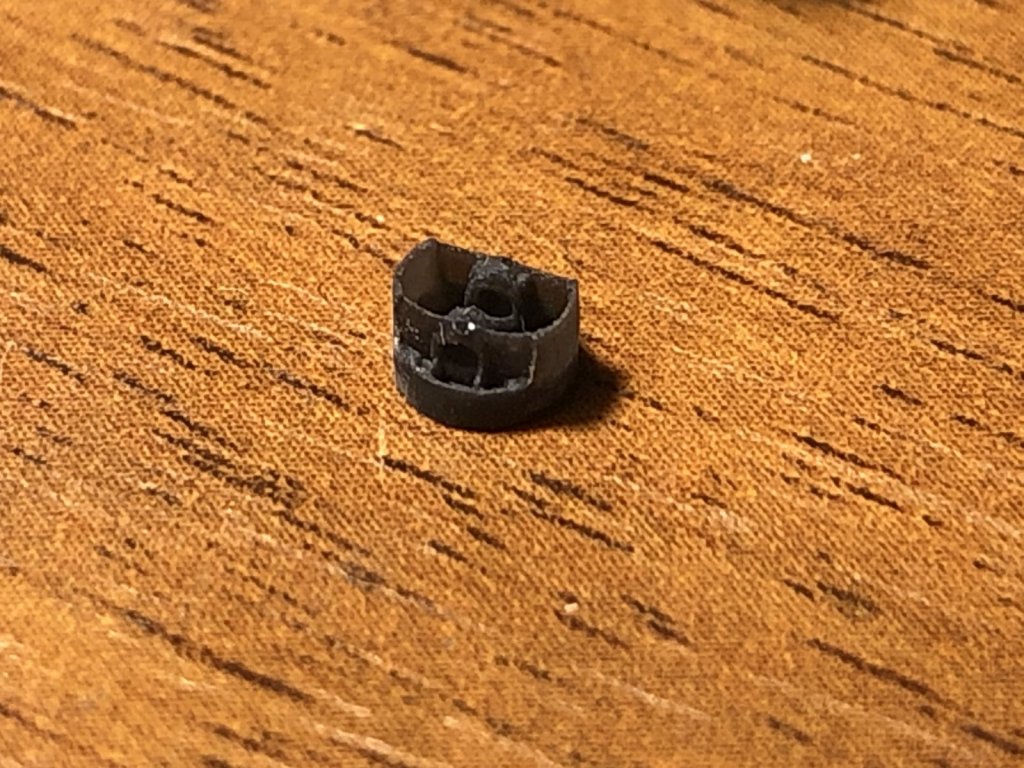

Надежда пока есть. Коленвал уже практически поженил с блоком. И один поршень уже свободно двигается в цилиндре.





[yura1961 3592]

  В 20.02.2021 в 08:43, PETERSON сказал:

И один поршень уже свободно двигается в цилиндре.

Показать

Неееет,так не пойдет!Где кольца на поршнях?

[Брат Петерсона 1101]

  В 20.02.2021 в 09:49, yura1961 сказал:

Неееет,так не пойдет!Где кольца на поршнях?

Показать

Для этого нужно было взять для принтера картридж с мимикрирующим полисплавом у футуролога Владимира Пирожкова. Он печатает суперсолдата, который залезает по стеклянному фасаду небоскрёба и стреляет в глаз. У Миши всё намного проще и дешевле.

@PETERSON В. Пирожков: "Эти Петренки". Он нас помнит

[PETERSON 9605]

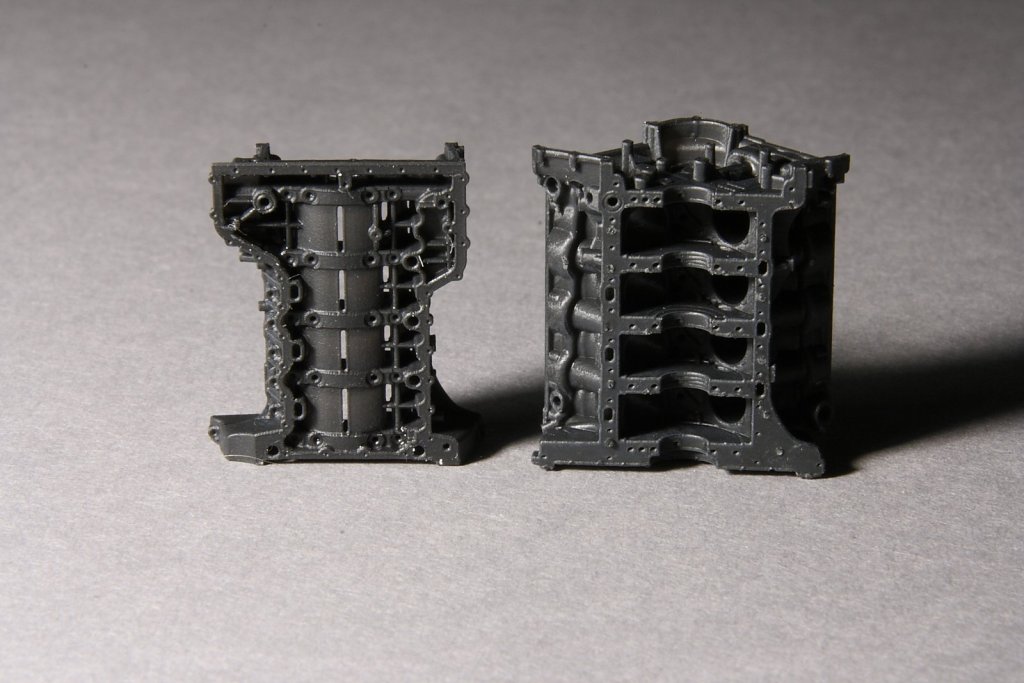

Половинки блока и коленвал поженил. Пришлось прилично поковыряться.



[RBPencil 2578]

  В 21.02.2021 в 19:02, PETERSON сказал:

Половинки блока и коленвал поженил. Пришлось прилично поковыряться.



Показать

А видео с  поршнями будет, как они там ходят.
