Alfa Romeo Tipo 158 Alfetta

[PETERSON 9361]



Всем привет!

После почти трёхнедельного перерыва в моделизме по причине очередной операции на кишечнике я снова в строю. Кит от Моделиста является перепаком кита от Smer, о чём свидетельствует соответствующая запись на этикетке пакетика с литниками. Единственное, в Моделисте его почему-то назвали Альфа Ромео 159 "Альфетта" 1938 год, хотя исходник имел правильное название - 158. Модель 159 появилась лишь в 1951 и внешне прежде всего отличалась удлинённым задом, в котором размещался бензобак увеличенной ёмкости.

Коробочка имеет очень небольшой размер применительно к 24-му масштабу - 260х165х50 мм.

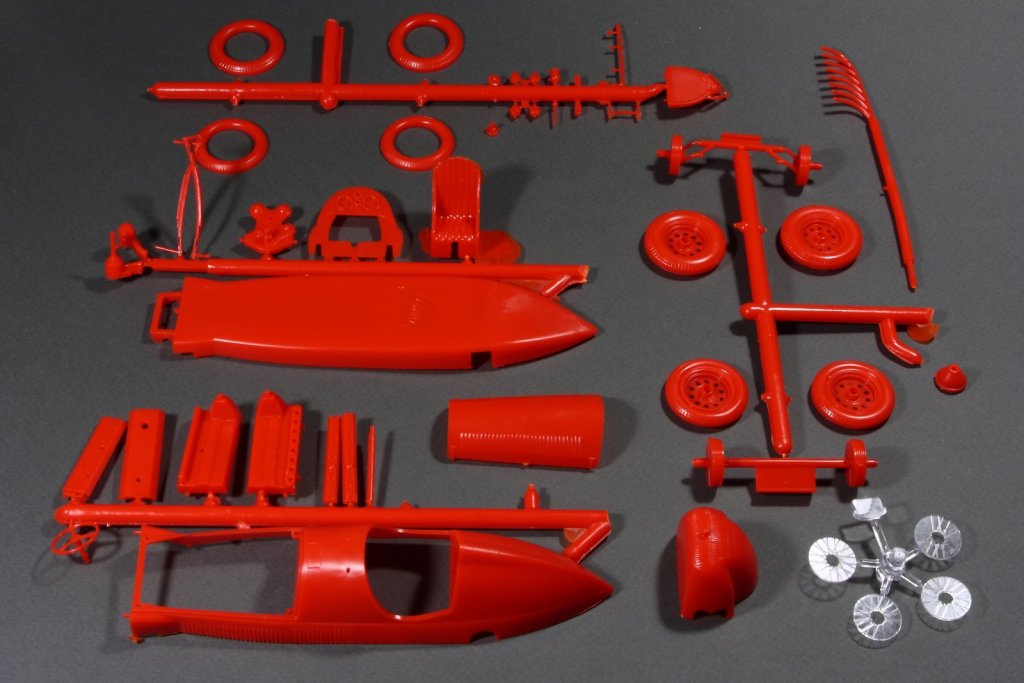

Внутри вот такой пакет с литниками. Половина деталей уже отвалилась.

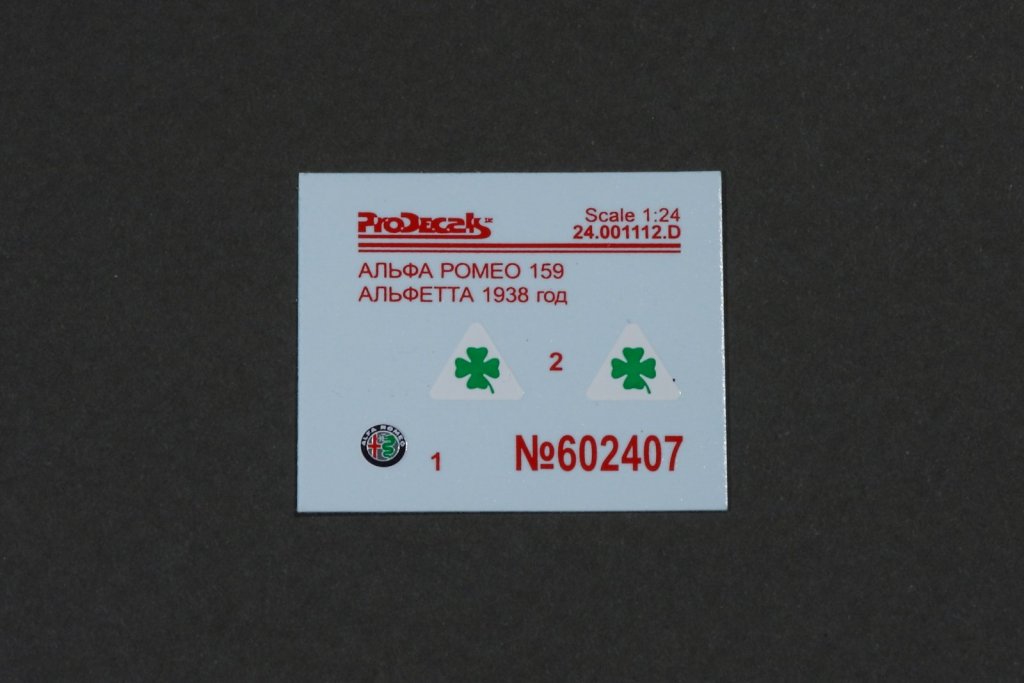

Крошечная декаль.

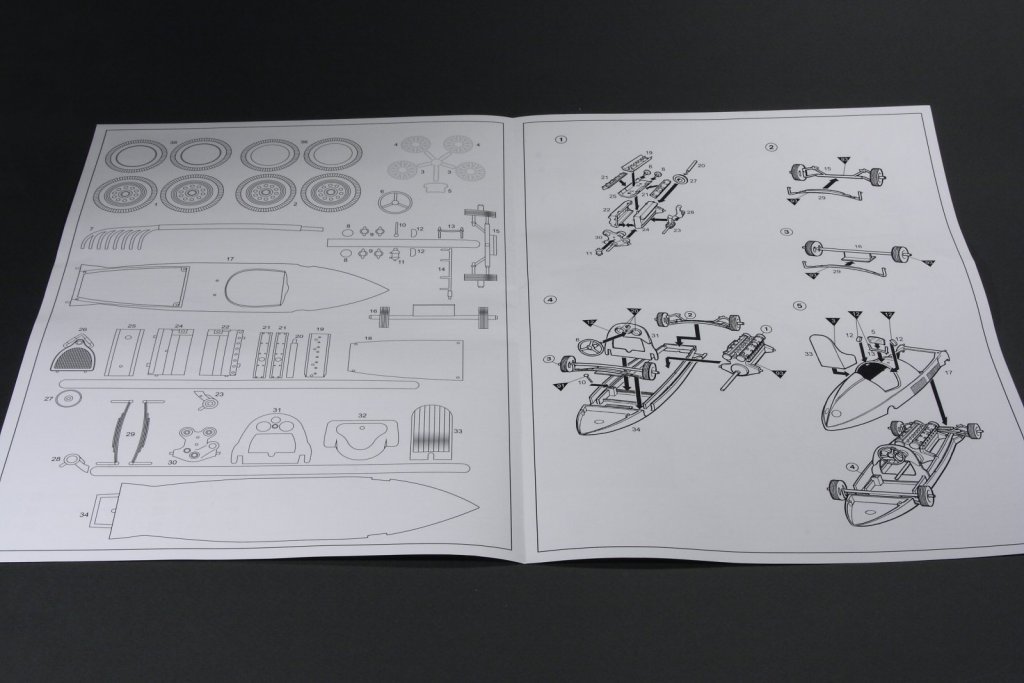

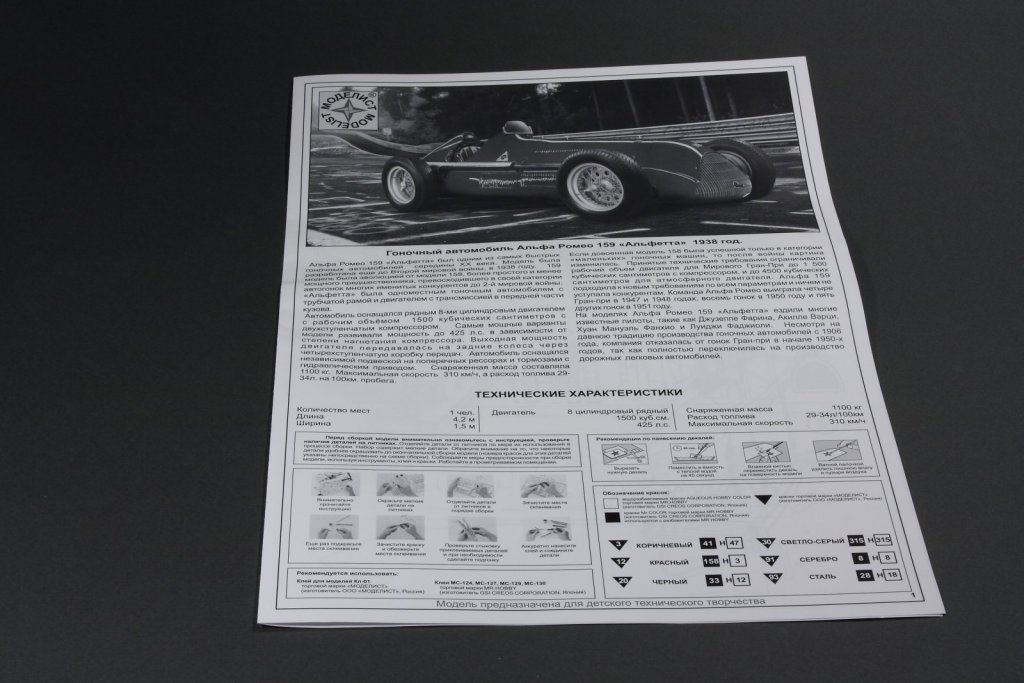

Инструкция на четырёх страницах.







В качестве допов можно было бы заказать двигатель и решётку радиатора от Indycals, но это нужно просить помощи у кого-то из иностранных коллег, поскольку сюда с этого сайта не присылают. Наверное, обойдусь своими силами, чтобы слегка оживить эти дровишки.

[Tolibass 7403]

Миша это просто обзор, или это будет ВИП ?

[PETERSON 9361]

4 минуты назад, Tolibass сказал:

или это будет ВИП ?

Это и есть начало ВИПа.

[Tolibass 7403]

6 минут назад, PETERSON сказал:

Это и есть начало ВИПа.



Вот тут я с удовольствием посмотрю, так как есть подобные планы.

Изменено 18 Feb 2022, 14:30:56 пользователем Tolibass

[PETERSON 9361]

@Tolibass Спасибо! Но шедевра от меня не жди. Хотел собрать этот простейший кит на расслабоне. Хочу ограничиться минимумом доработок. Но это у меня так всегда начинается, а там посмотрим.

[Tolibass 7403]

3 минуты назад, PETERSON сказал:

@Tolibass Спасибо! Но шедевра от меня не жди. Хотел собрать этот простейший кит на расслабоне. Хочу ограничиться минимумом доработок. Но это у меня так всегда начинается, а там посмотрим.



Я тоже хотел собрать его с минимум доработок, но пару вещей мне точно не дают покоя, решётка, колёса, и жабры.  Поэтому хочется посмотреть на твои минимумы )))

[PETERSON 9361]

13 минут назад, Tolibass сказал:

решётка, колёса, и жабры

Всё верно. И ещё выпуклая расшивка на лючках. Это программа-минимум.

[boxer 999]

 ой как интересненько,..

[cuba_13 3340]

Миша, удачной постройки. Буду с огромным удовольствием наблюдать, т.к. очень нравится этот прототип.

[Roman163 987]

Интересно посмотреть, удачи

[Kryptonyte 1276]

1 час назад, PETERSON сказал:

Всё верно. И ещё выпуклая расшивка на лючках. Это программа-минимум.

Может ретвитером покатать в качестве метчика?

[yura1961 3535]

Миша,с возвращением!

По моему тебе будет проще все напечатать с нуля,чем сделать что то удобоваримое из древнего Smer-а.

[Kryptonyte 1276]

30 минут назад, yura1961 сказал:

Миша,с возвращением!

По моему тебе будет проще все напечатать с нуля,чем сделать что то удобоваримое из древнего Smer-а.

Где тут лайк поставить?

[Alex67 329]

3 часа назад, PETERSON сказал:



В качестве допов можно было бы заказать двигатель и решётку радиатора от Indycals, но это нужно просить помощи у кого-то из иностранных коллег, поскольку сюда с этого сайта не присылают.

В прошлом году присылали. Заказывал себе декали и колесики для 25го Лотуса.

[Heil_Max 2338]

Ещё один интересный проект, ещё одна глава в истории форума. Желаю удачи и терпения. Ну, и полного выздоровления.

4 часа назад, PETERSON сказал:

В качестве допов можно было бы заказать двигатель и решётку радиатора от Indycals

А в какой стране производитель? До меня доставка всего 10€ стоит, подозреваю где-то в Европе

[PETERSON 9361]

2 часа назад, Alex67 сказал:

В прошлом году присылали.

Я с этого сайта много лет назад заказывал фигурки голых девушек. В РФ доставки не было, я прибегал к помощи Алексея Кустова @ItalianHorses. Сейчас к нам тоже не отправляют.



1 час назад, Heil_Max сказал:

А в какой стране производитель?

Видимо, в США. По крайней мере, в письме обратный адрес Нью-Йорк.

[Alex67 329]

1 час назад, PETERSON сказал:

Я с этого сайта много лет назад заказывал фигурки голых девушек. В РФ доставки не было, я прибегал к помощи Алексея Кустова @ItalianHorses. Сейчас к нам тоже не отправляют.

Миш, ну за что купил, за то и продаю.

В прошлом году с Индикальс получал один раз декальки в конвертике. И второй раз бандерольку со смоляными колёсиками https://indycals.net/parts/f1parts/64lotus25tires.html  и 3Дешным баком для Тиррелла 003  https://indycals.net/parts/f1parts/tyrrellfluidtanks.html . Так вот Майкл сказал ,что 3Дешки делает другой чел (и твоя ссылка на другой сайт, не Индикальс) и сам же рассылает. А Индикальс только собирает заказы. И тот другой действительно отказывался посылать в РФ. Но Майкл отдал (естественно, не бесплатно) свой бак.

Спишись с владельцем именно Индикальс может сможет помочь.

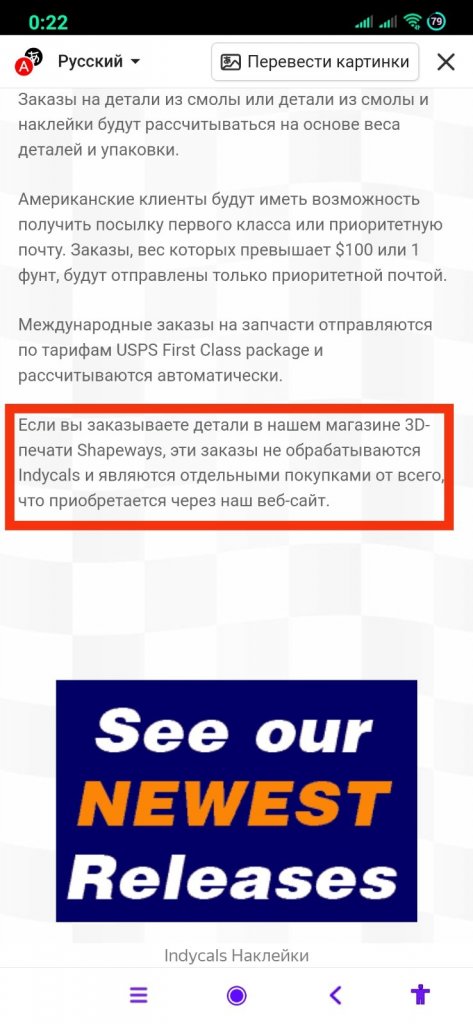

ЗЫ:вот где собака порылась:

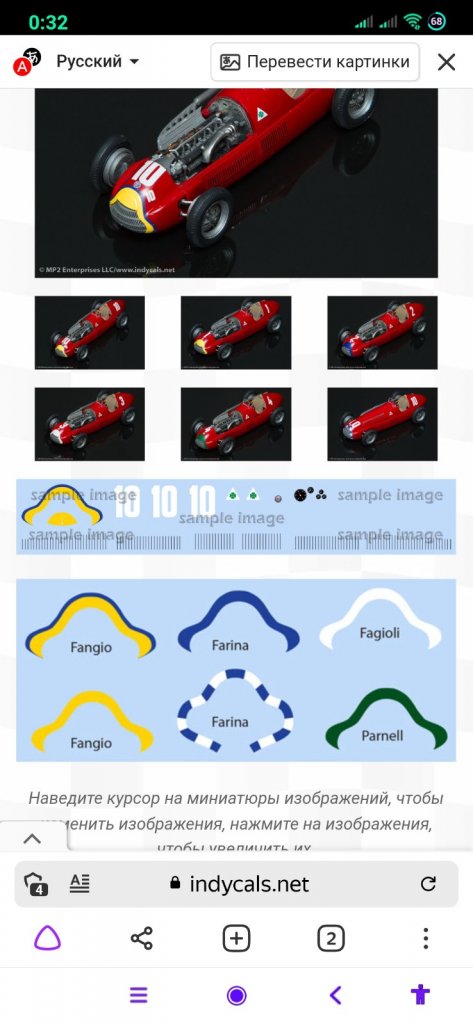

Кстати, сам бог велел заказать декальки https://indycals.net/decals/f1/50alfa158.html ,"Моделист"-то номера зажал.

Изменено 18 Feb 2022, 21:25:19 пользователем Alex67

[PETERSON 9361]

13 часов назад, Alex67 сказал:

Кстати, сам бог велел заказать декальки https://indycals.net/decals/f1/50alfa158.html ,"Моделист"-то номера зажал.

Спасибо за предложение, Лёш. Моделист ничего не зажал, и стандартную декаль в набор положил. А номера уже ко многому обязывают, ведь каждый автомобиль с определённым номером имел какие-то характерные особенности. Те же жабры на разных автомобилях отличаются по количеству, форме и наклону. Это нужно очень много и долго копать информацию по конкретной машине, если её выбирать. Я остановлюсь на некоем собирательном образе, ибо мне искать историческую информацию просто лень. Моя модель будет без цветных намордников и номеров, как на фото в первом посте.

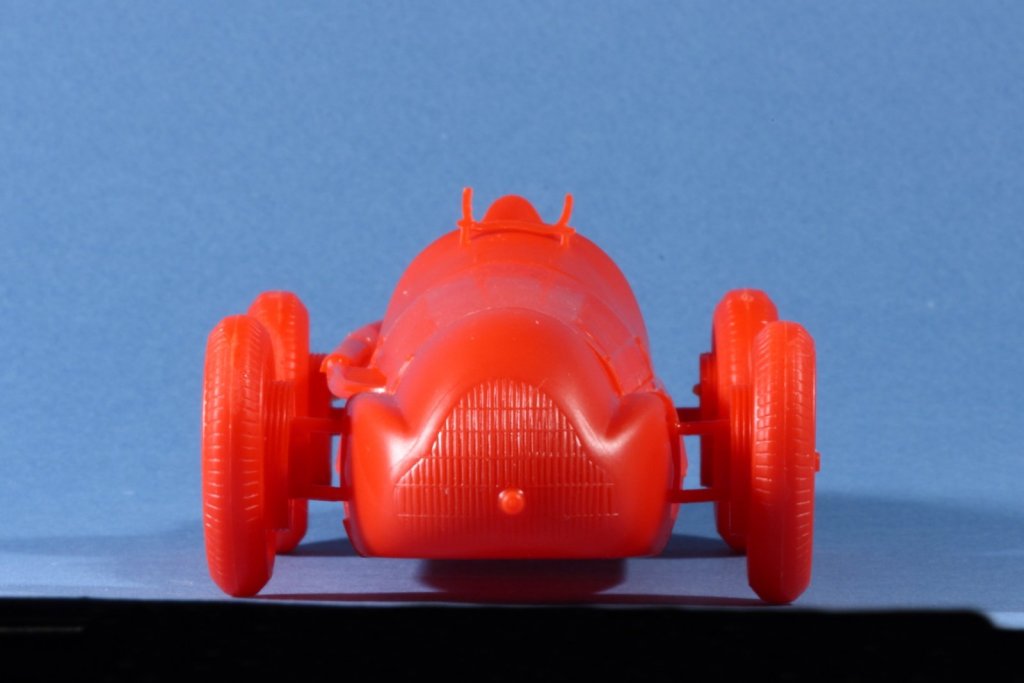

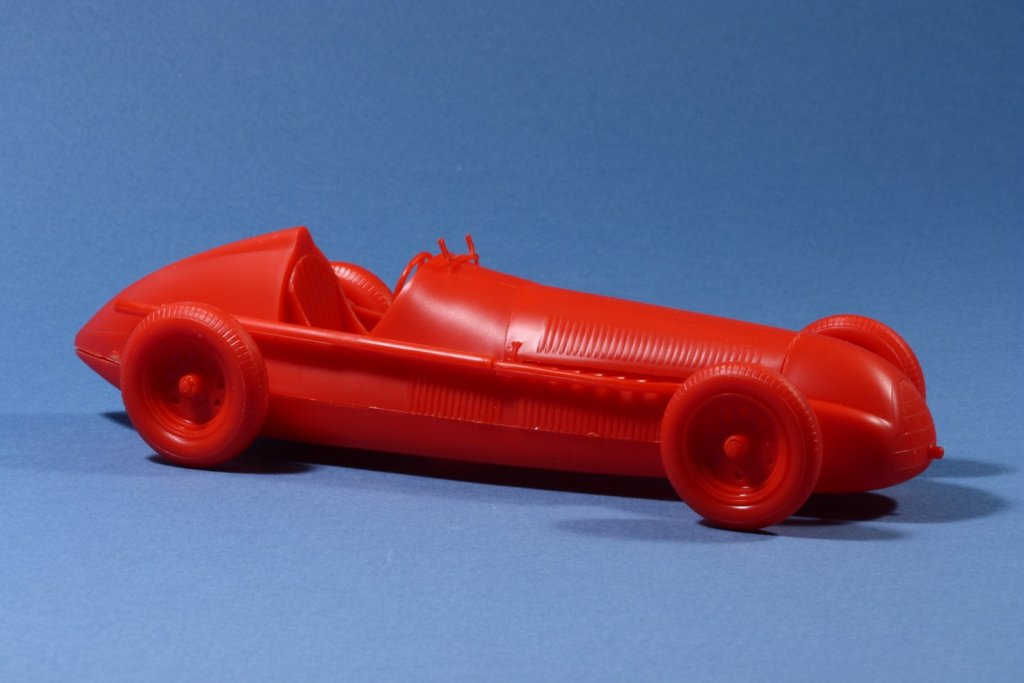

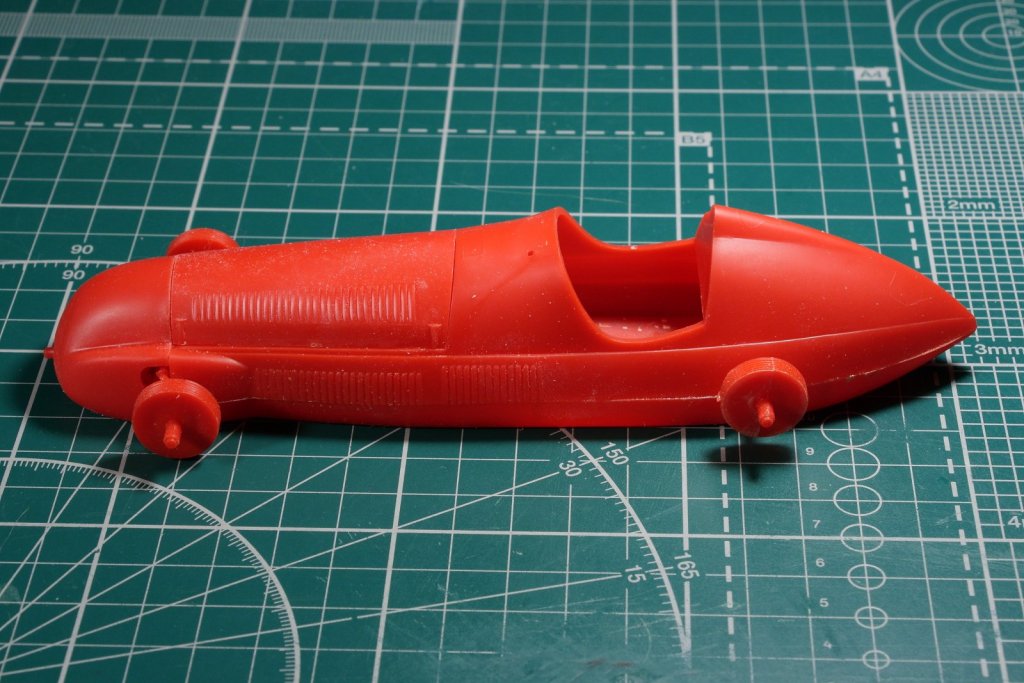

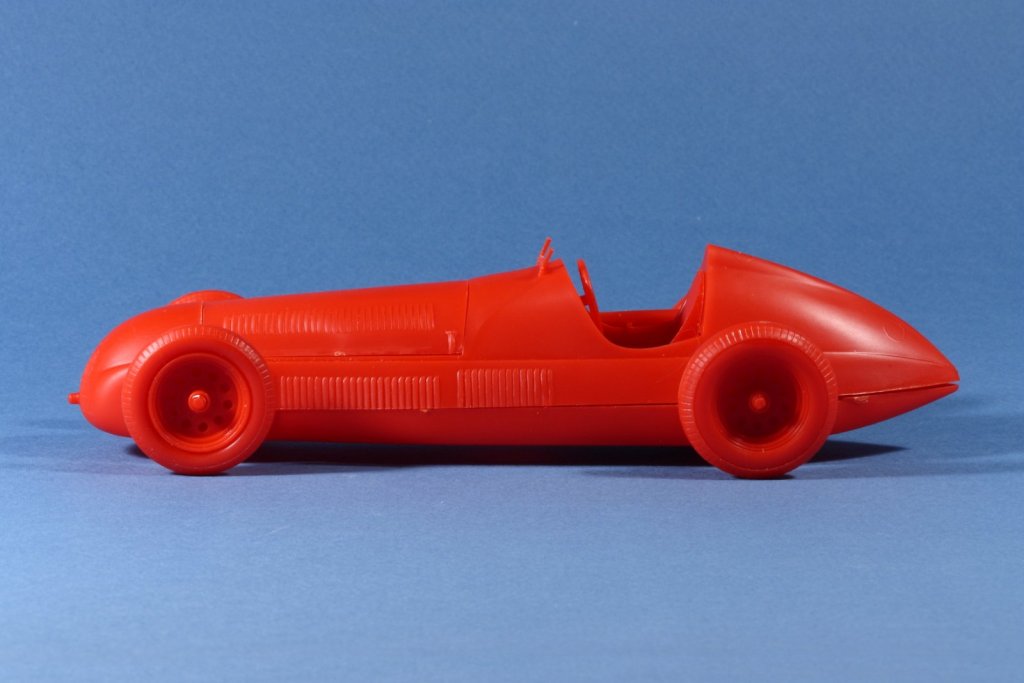

На текущий момент подогнал все кузовные детали и сделал сборку на сухую, чтобы иметь общее представление о стартовой позиции. С этого момента начну пилить.









[Александр_341 220]

Михаил, Вы - отважный человек! Однажды в отпуске, в Крыму, в поисках, чем бы себя занять в жаркий полдень зашел в магазинчик и увидал эту Альфетту. Честно говоря чей логотип стоял на коробочке - не помню. Но декали  внутри не было. Открыл я ту коробочку и честно говоря расстроился - мне такое не осилить, тут нужны золотые руки и голова. Коробочка была отдана на растерзание детям

[AZz 1635]

Внезапная заявка!

Авторитетно заявляю, что без массовой резни, 3D печати и фирменного "заметил неточность вот тут - решил исправить" эта сборка не обойдется никак.

В наборе присутствует идея, общая концепция прототипа, немного вдохновения и кучка условных деталек из красного пластика. Все остальное пилится с нуля

Миша, скорейшего восстановления после операции!

И это... когда будешь печатать правильный двигатель, элементы подвески, тормоза, само собой разумеется - колеса, бери меня в долю. Я все еще не теряю надежды поставить на полку вот эту троицу

[yura1961 3535]

2 часа назад, PETERSON сказал:

С этого момента начну пилить.

Ключевые слова данного W.I.P-а.

[PETERSON 9361]

1 час назад, AZz сказал:

когда будешь печатать правильный двигатель, элементы подвески, тормоза, само собой разумеется - колеса

Честно говоря, не хотелось бы так далеко заходить. В таком случае, и кузов надо новый изготавливать, поскольку этот лишь в общих чертах похож на настоящую Альфу 158.



[Tolibass 7403]

4 часа назад, AZz сказал:

Я все еще не теряю надежды поставить на полку вот эту троицу



Если с двумя особо проблем нет, то вот мерс, даже не представляю где можно найти )))

[AZz 1635]

1 hour ago, Tolibass said:

Если с двумя особо проблем нет, то вот мерс, даже не представляю где можно найти )))

я свой раритет долго на ebay ловил и умудрился один примерно за $40 выцепить. Они периодически всплывают в районе 100 долларов

[PETERSON 9361]

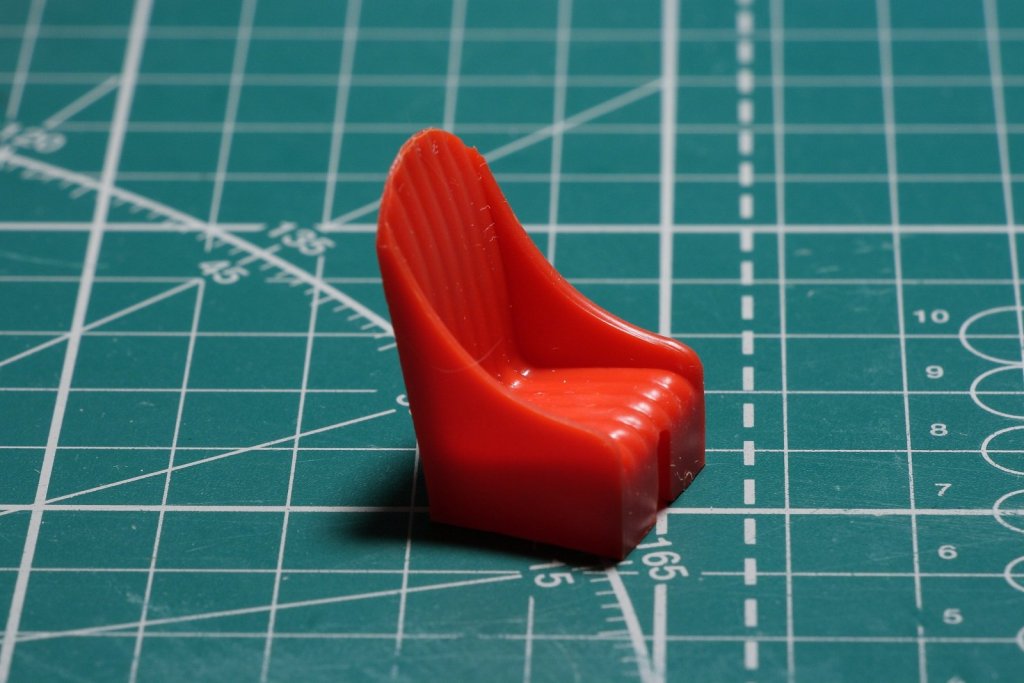

Первое обновление. Работу над ошибками производителя я начал с сиденья. Надо сказать, что с сиденьем он промахнулся очень серьёзно. Спинка совершенно плоская в поперечном направлении, боковые поддержки идут до самого верха.

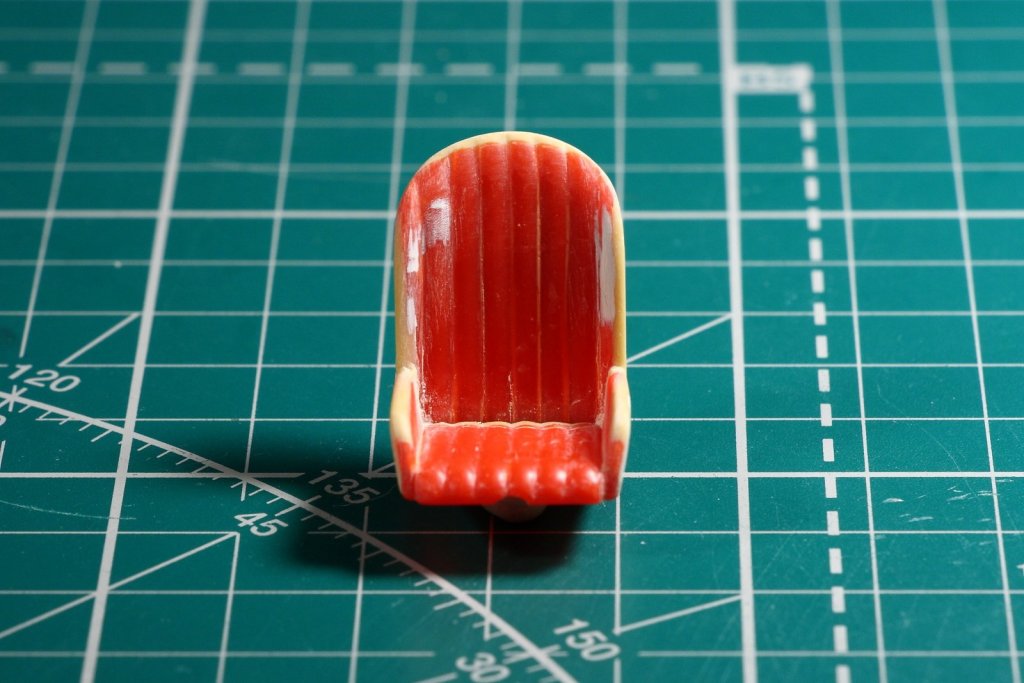

Это моя попытка придать ему более правдоподобный вид.

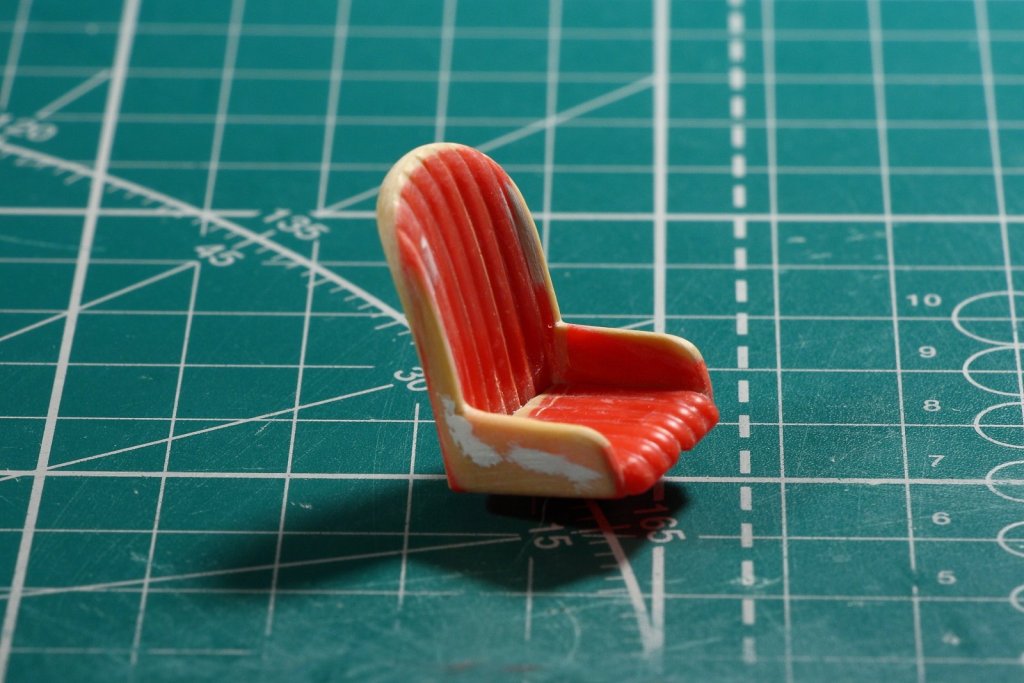

В двух словах. Спинку отрезал и сделал вогнутой путём надрезания с задней стороны и разгибания. Боковые поддержки вверху срезал, оставшиеся части разогнул в стороны. Подушку снизу укоротил. Остальное доработал с помощью шпаклёвки и какой-то матери. Это фото снизу, чтобы было более понятно, как я надрезал и выгибал спинку.

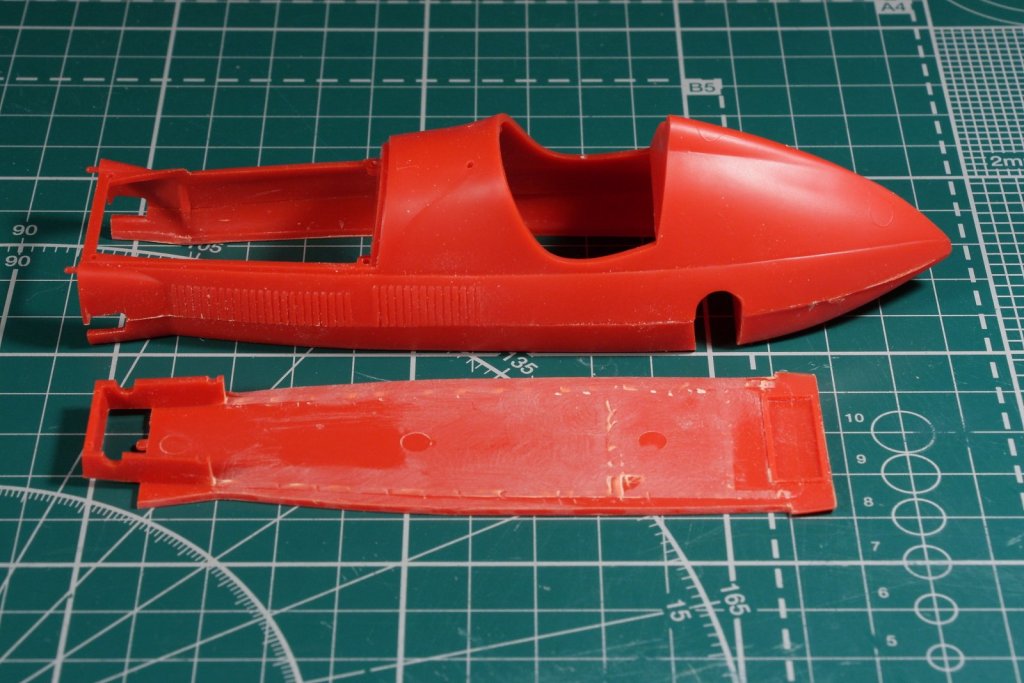

Членение кузова тоже было совершенно идиотское, с видовым стыком на самом видном месте - боковине. Я перенёс эту линию вниз, а боковины склеил с верхом. Стык пока не ровнял.

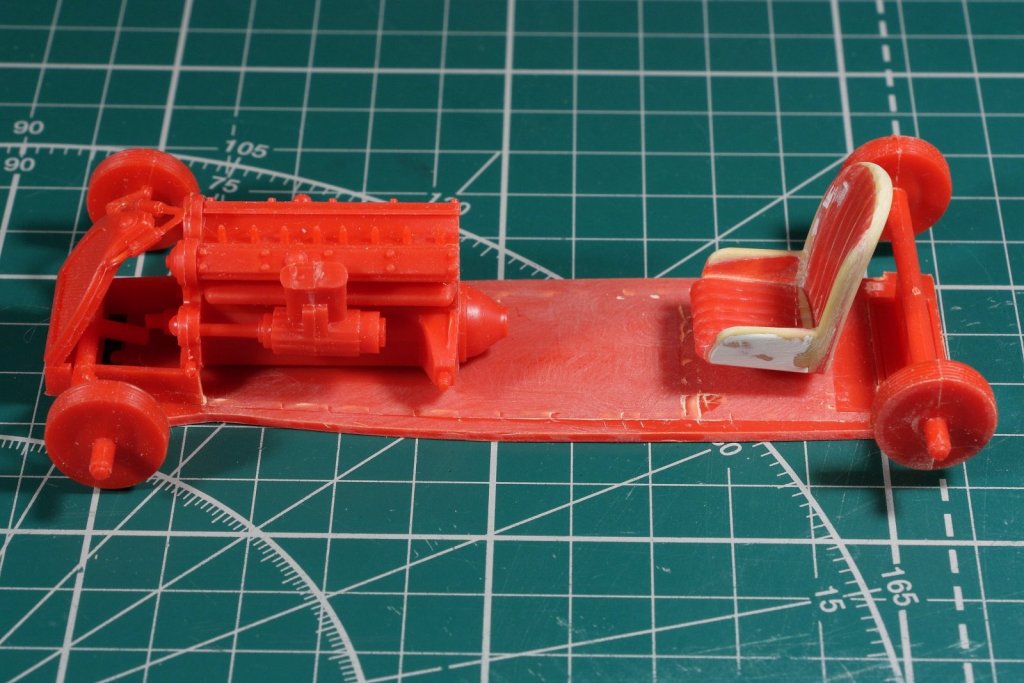

Можно заметить, что с платформы я удалил большую часть имитации рамы - она была выполнена совершенно неверно. На настоящем автомобиле рама имеет два прямых параллельных лонжерона. Переднюю часть рамы пока оставил, чтобы не потерять точки крепления двигателя и переднего моста.

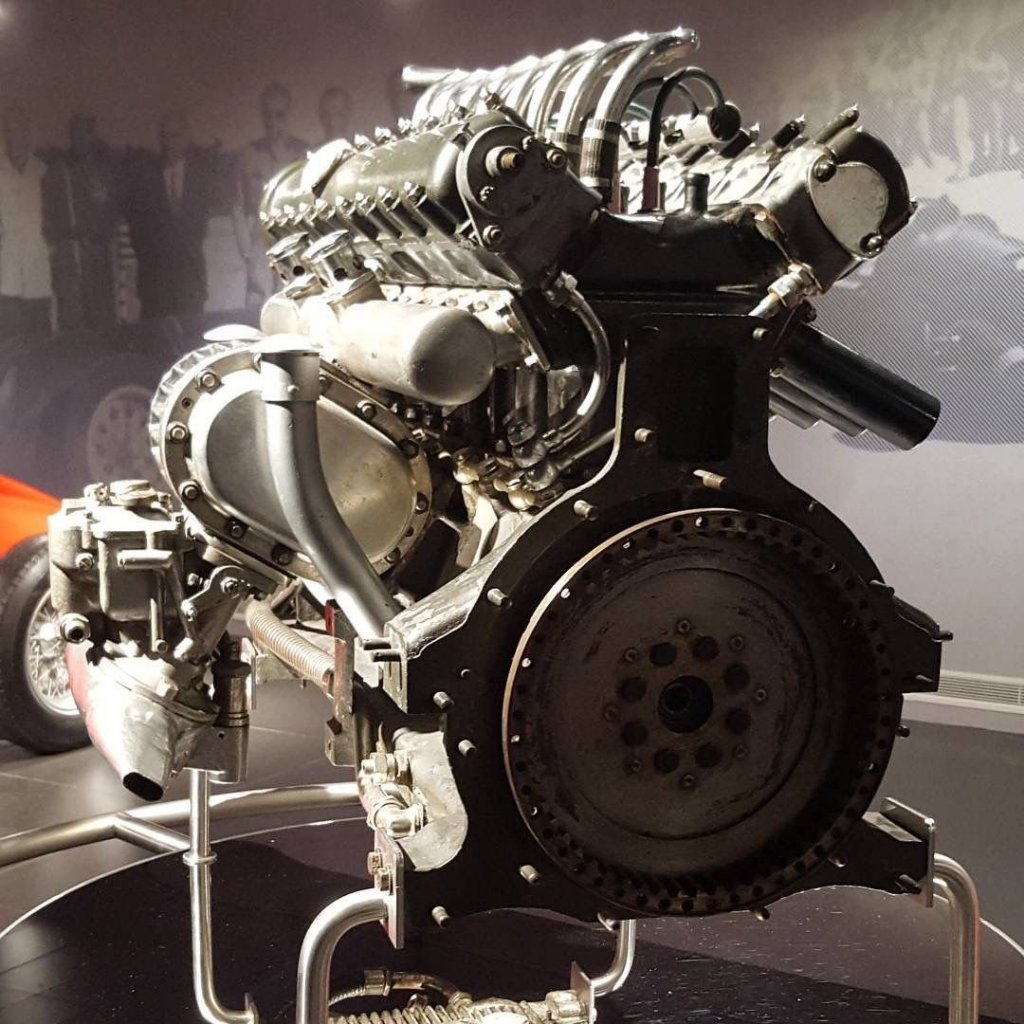

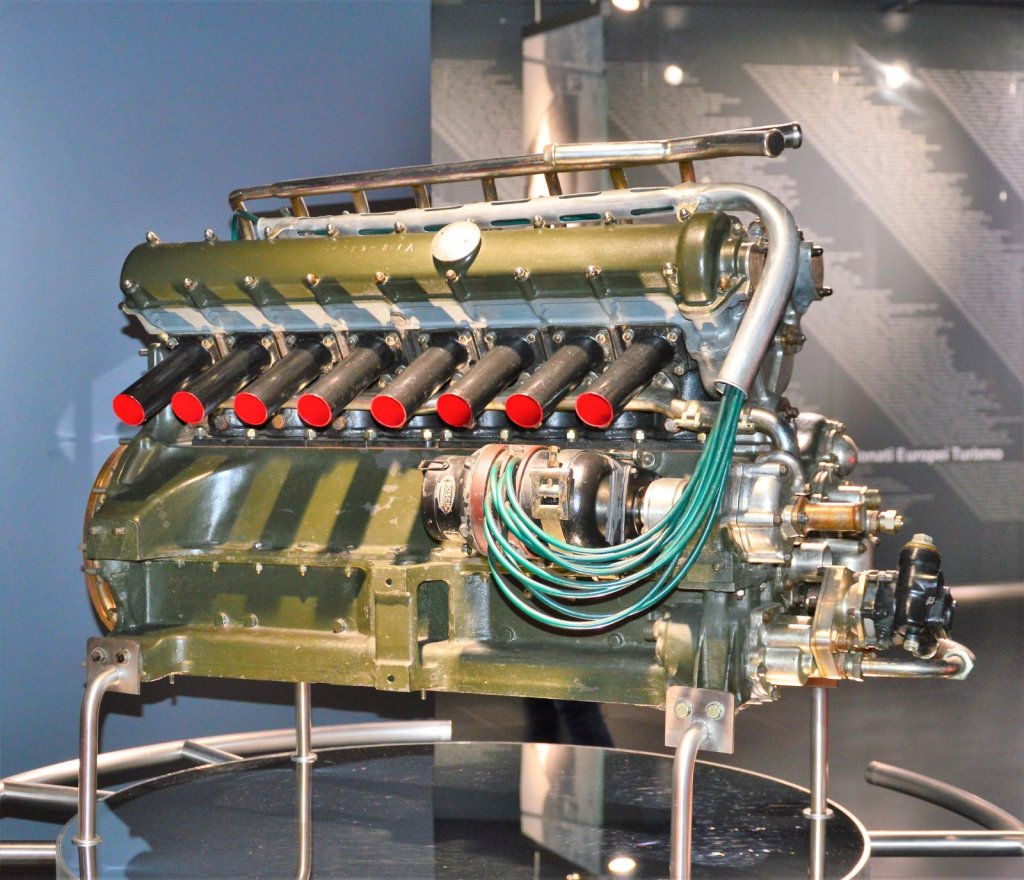

И немного о грустном. Двигатель тут лишь слегка напоминает 158-й. Клапанные крышки стоят уже от двухкомпрессорного 159-го, а компрессор выглядит совершенно не из этой оперы. На живом автомобиле он овальной формы с карбюратором и впускным раструбом снизу. Кроме того, мотор в модели просто огромный. Да, он восьмицилиндровый, но рабочий объём всего полтора литра. Согласно чертежа он должен быть короче на пять миллиметров! К сожалению, я на это не смогу закрыть глаза. К тому же, между мотором и моторным щитом должен располагаться рулевой редуктор, но в модели для него просто нет места. Придётся строить с нуля.





И напоследок. Мне друзья подогнали матмодель этой Альфы из компьютерной игры, и я совсем потерял покой.
