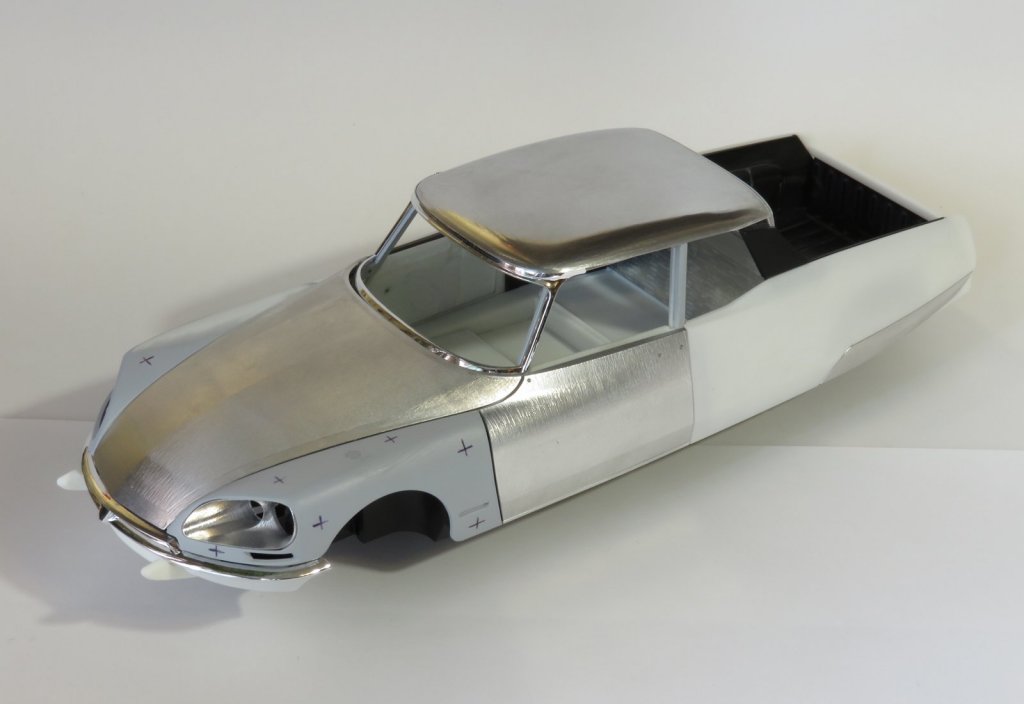

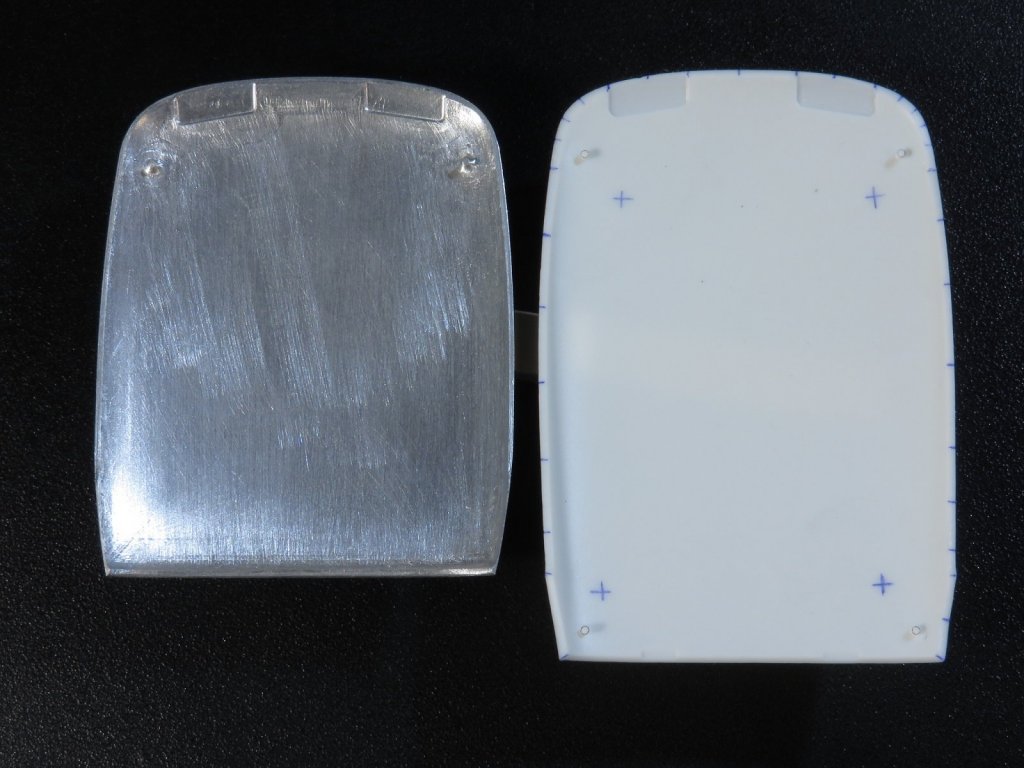

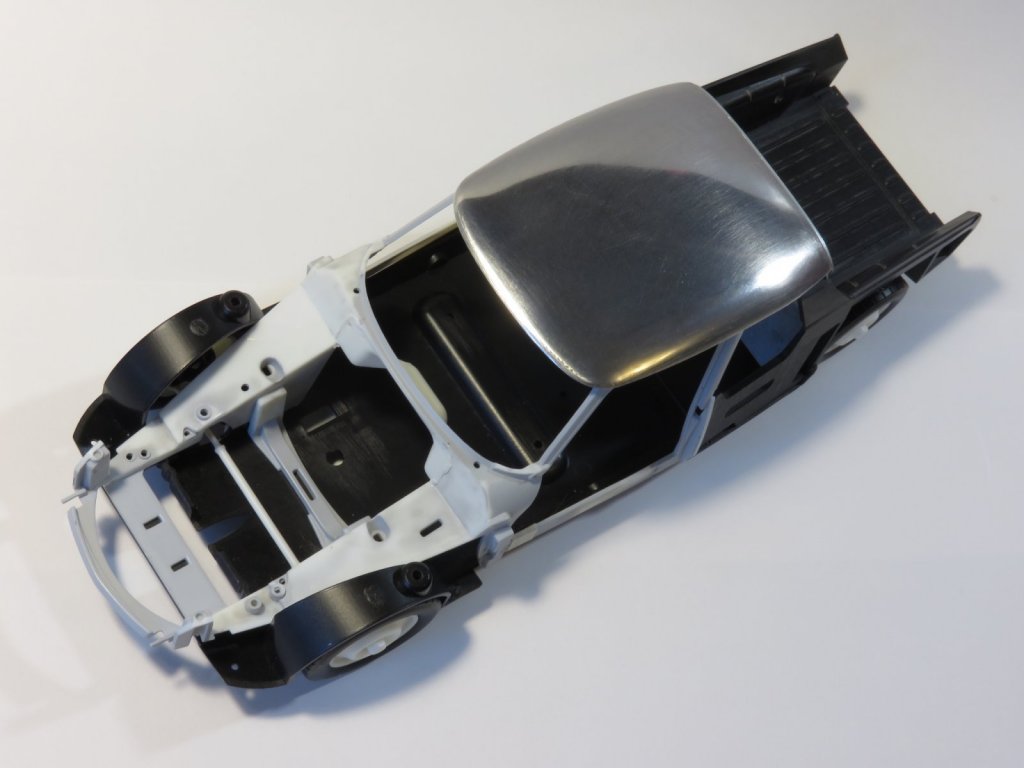

Сегодня по плану у меня была подгонка крыши. Отрезал полистирольную от литника, выправил приличный винт, покрутил в руках, почесал затылок и ... изготовил алюминиевую. На фотограмметрию, 3D и фрезеровку потратил 12 часов. Мне так быстрее, чем сражаться с полистиролом да и результат надёжнее.



[AeroMax 936]

Ой, а ромбик на крыше потом уйдёт или он должен быть?

[Брат Петерсона 1063]

11 часов назад, AeroMax сказал:

Ой, а ромбик на крыше потом уйдёт или он должен быть?

Этот рисунок образует тип обработки "смещением". Фреза движется в переднем и заднем треугольниках поперёк крыши, в левом и правом вдоль, поэтому видим такую шероховатость. Шаг смещения здесь выбран 0.1 мм и крыша гладкая на ощупь. Снизу панели подобный рисунок я уже затёр мелкой шкуркой.

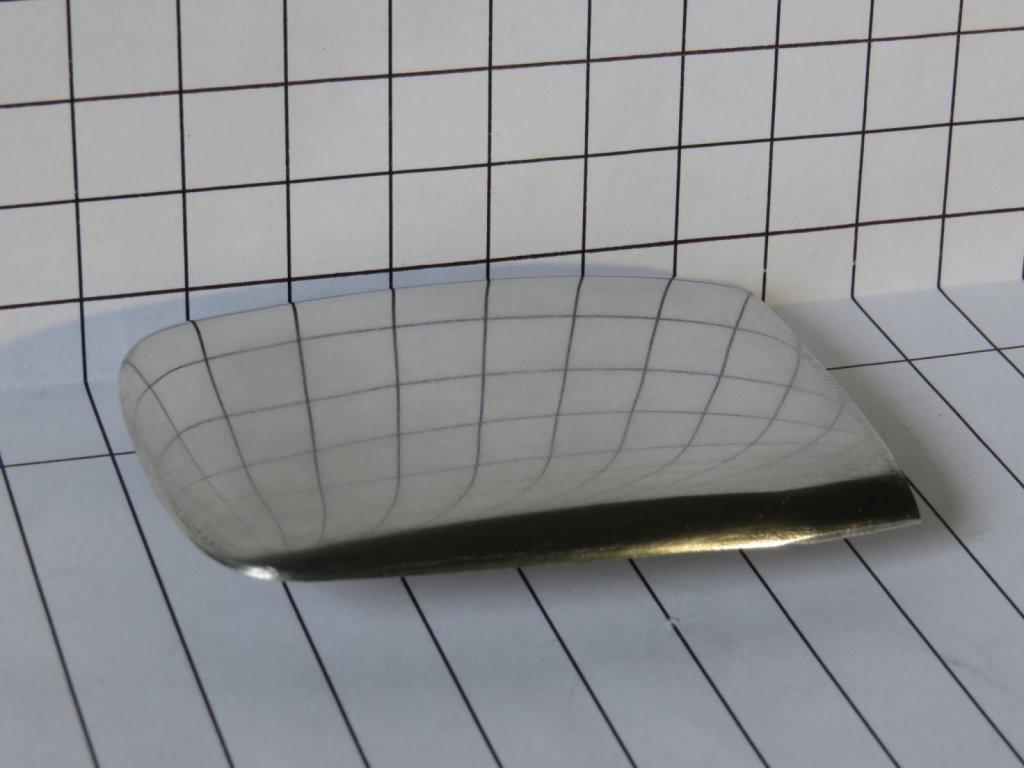

Пошкурил:

Изменено 24 Aug 2020, 09:25:26 пользователем Брат Петерсона

[Брат Петерсона 1063]

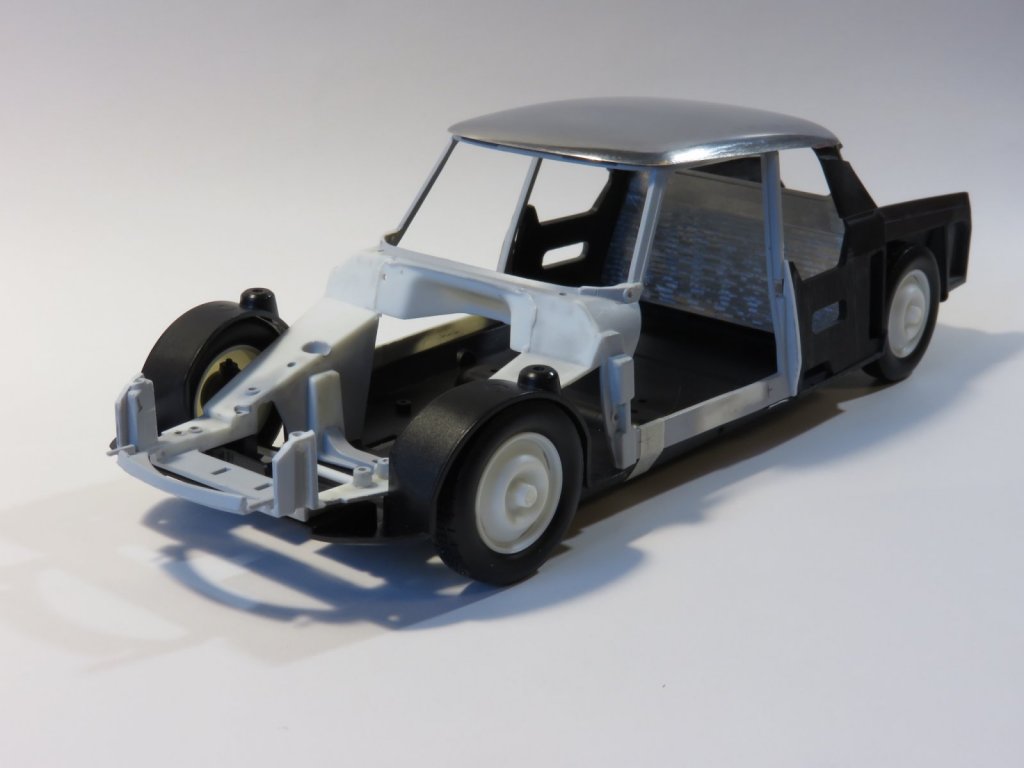

Прикольное шасси получилось





Но всплыл форс-мажор

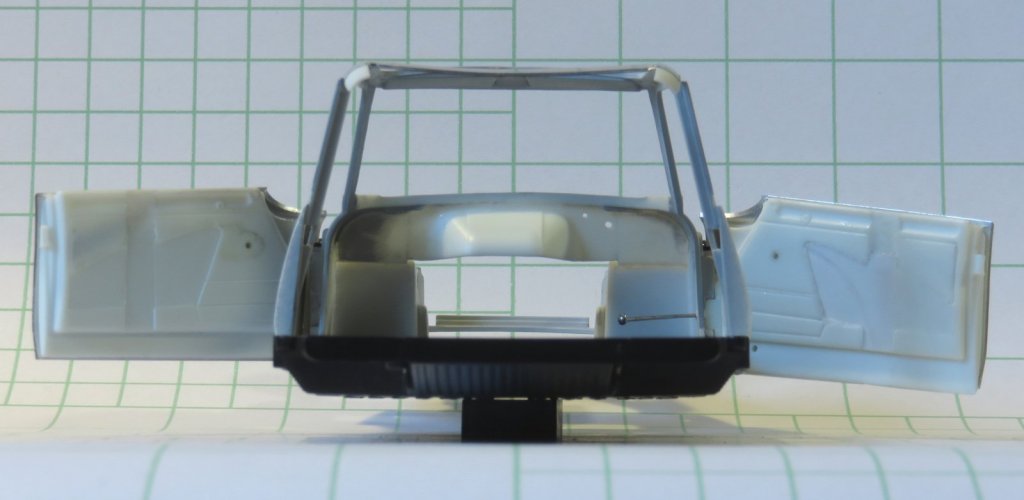

Японский инженер наклонил ось поворота двери в продольном направлении, а в поперечном его не компенсировал. В результате этого дверь опускается при открывании. Сперва я грешил на люфты конструкции, но когда разобрался, понял, что нужно переделывать петли дверей (добавить поперечный наклон оси).

[RBPencil 2501]

2 часа назад, Брат Петерсона сказал:



Но всплыл форс-мажор

Японский инженер наклонил ось поворота двери в продольном направлении, а в поперечном его не компенсировал. В результате этого дверь опускается при открывании. Сперва я грешил на люфты конструкции, но когда разобрался, понял, что нужно переделывать петли дверей (добавить поперечный наклон оси).





Дмитрий, надеюсь этот момент будет освящен? У самого коробка такая лежит и ждет своего час...

[Брат Петерсона 1063]

В 26.08.2020 в 14:46, RBPencil сказал:

Дмитрий, надеюсь этот момент будет освящен?

Конечно, этот момент я опишу в следующем посте.

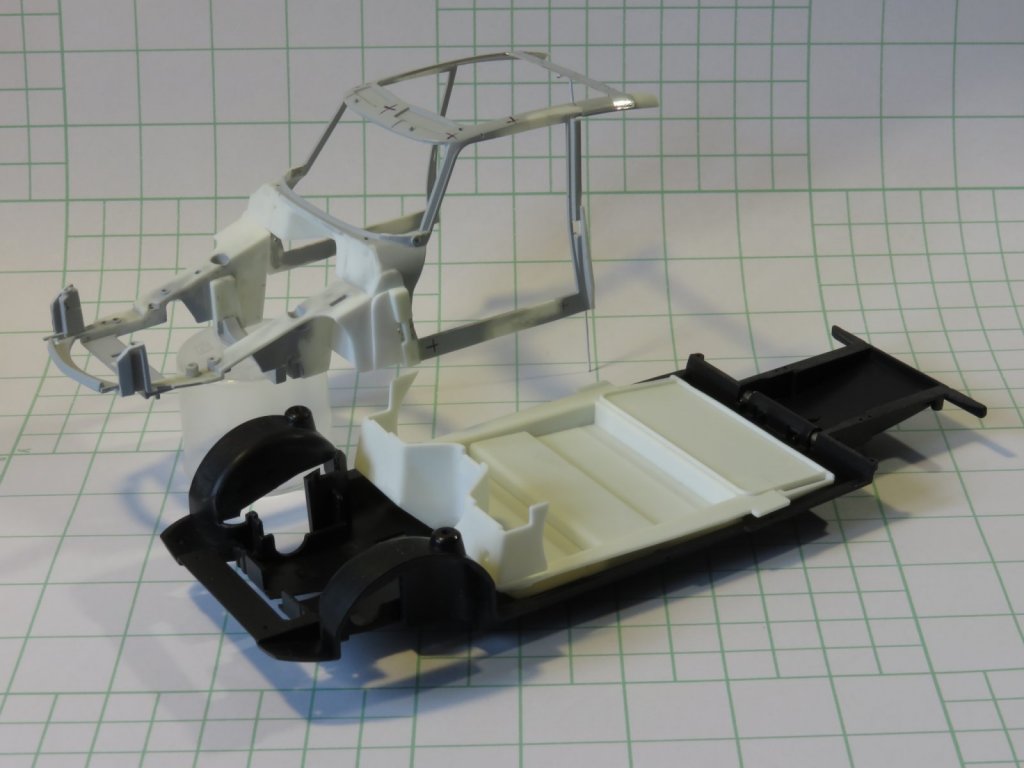

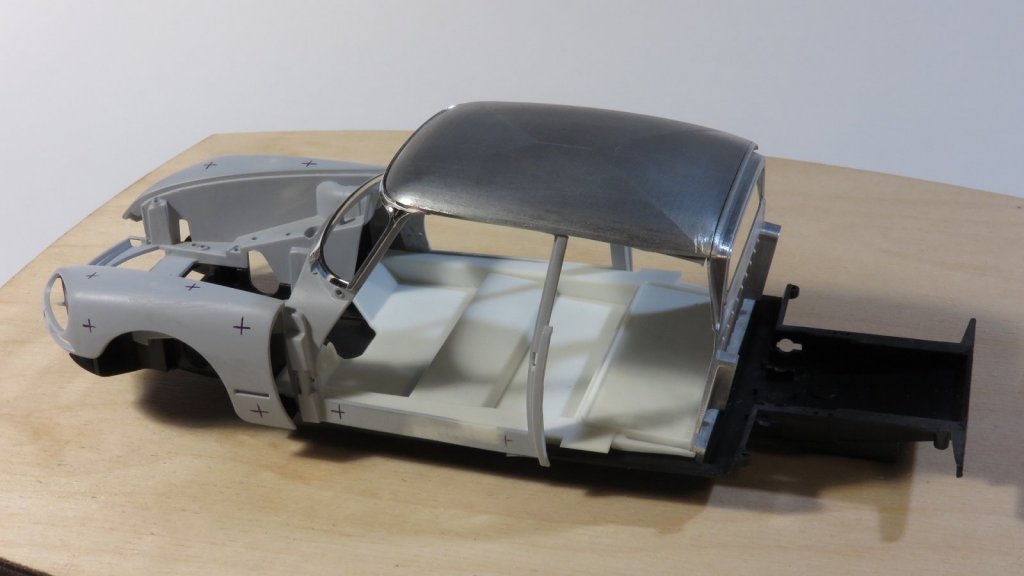

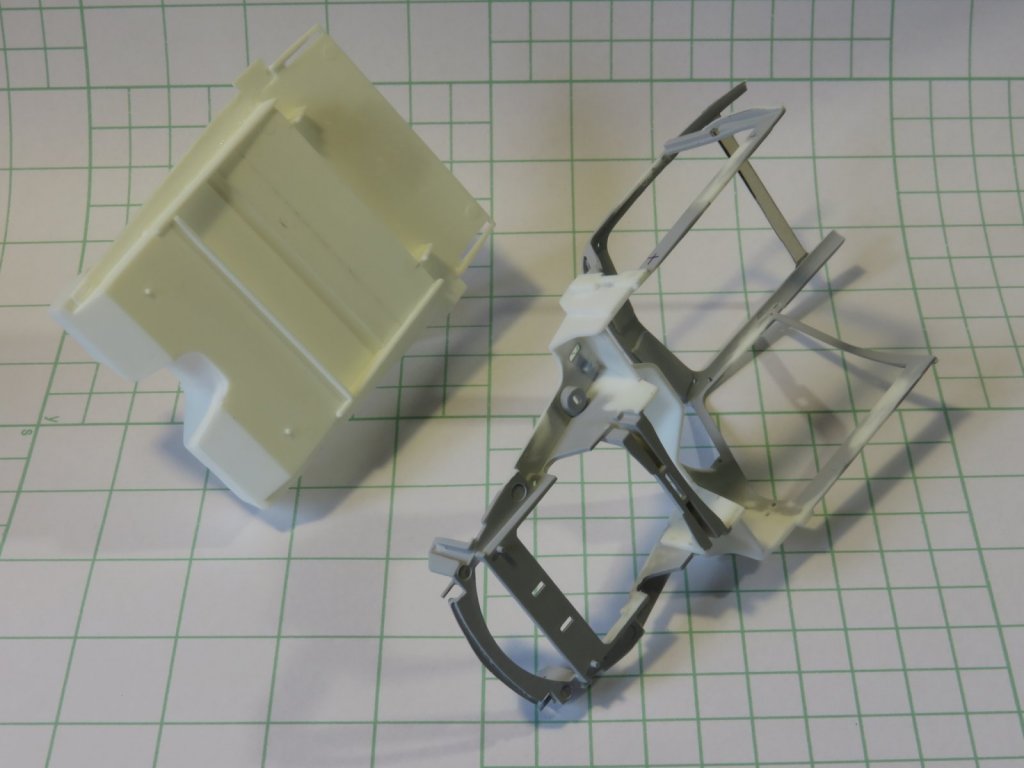

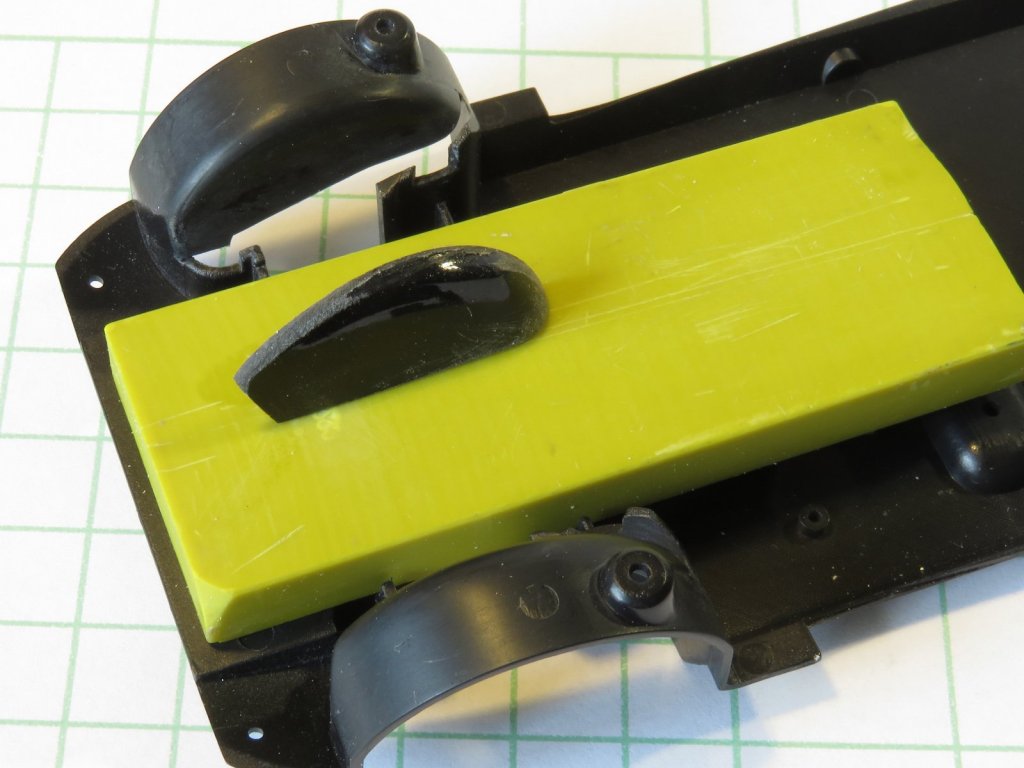

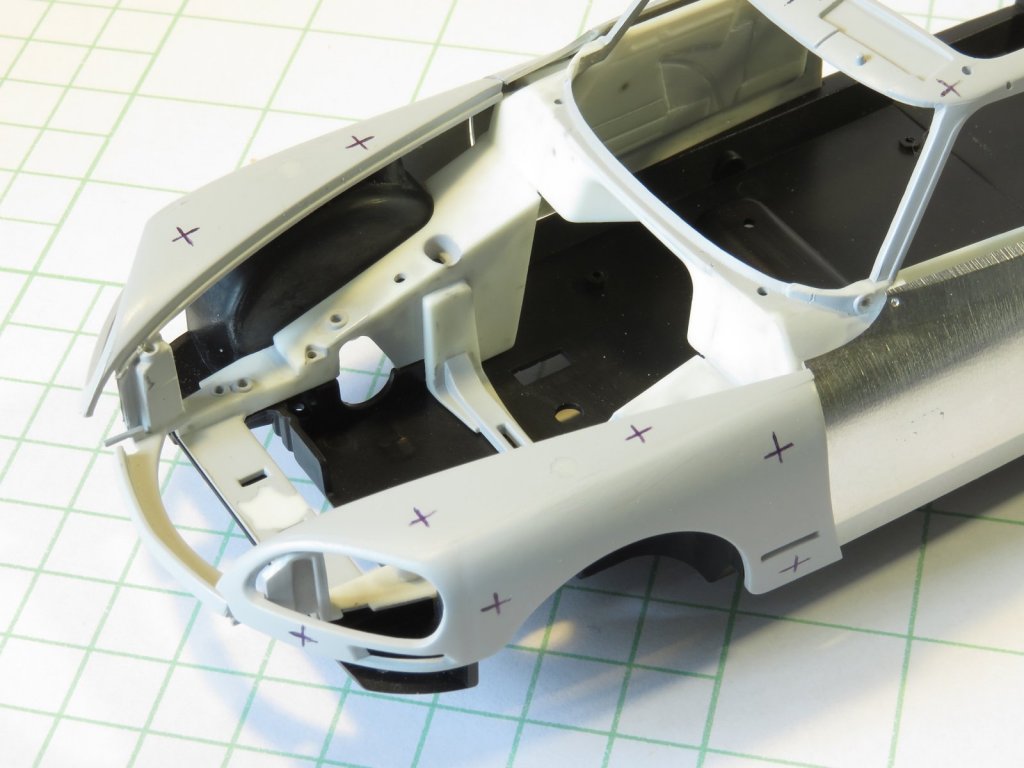

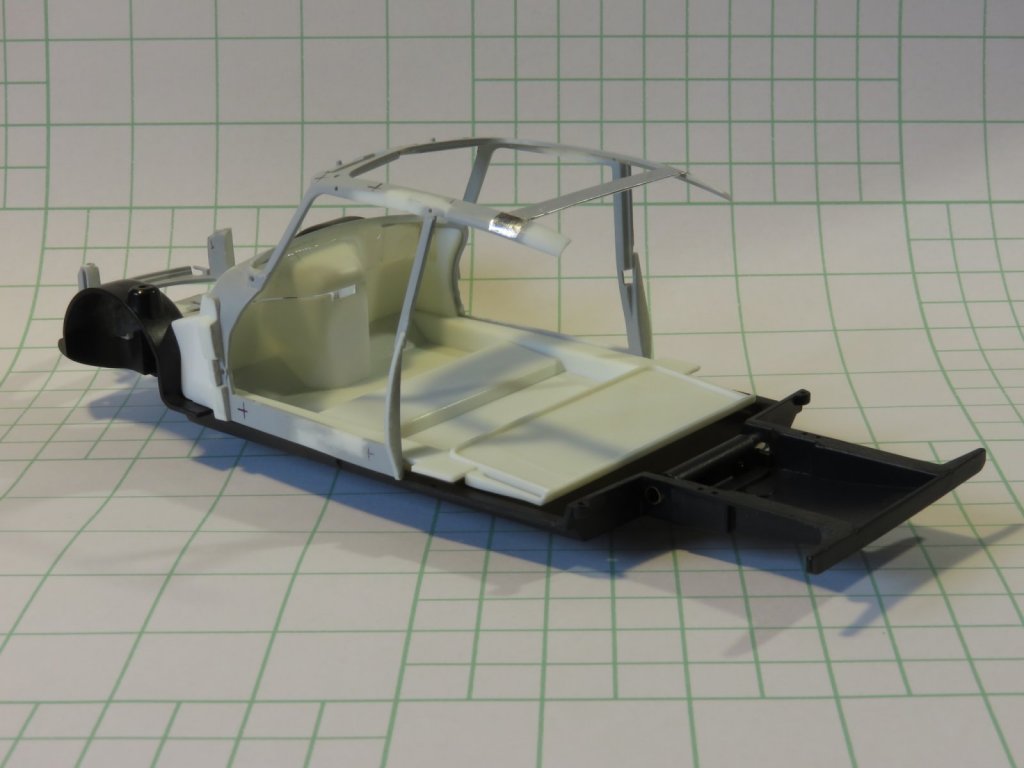

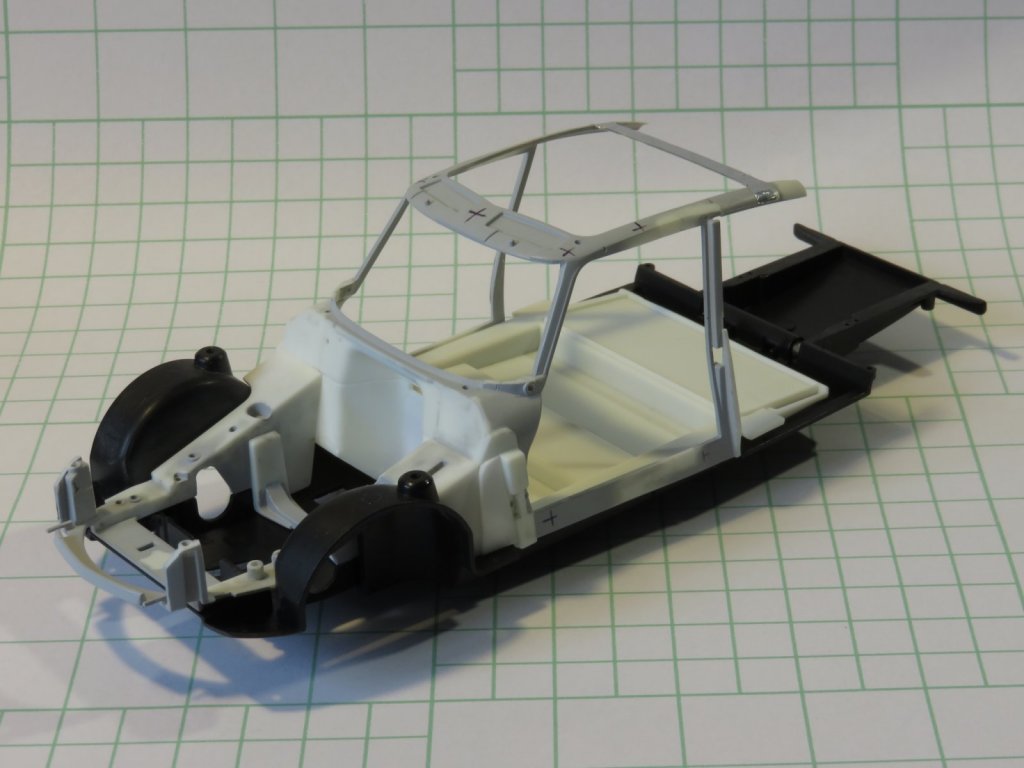

А пока освоил профессию полистирольного заплаточника. Глобально изменил силовую структуру переда. Моторный щит, идущий в наборе отдельной деталью, разделил вдоль на две части. Верхней половиной усилил кузов, а нижнюю приклеил к коврику, удалив с неё консоль и закрыв формованным куском полистирола образовавшуюся дыру. На кузове сформировал структуру, привязывающую висящие в воздухе нижние части стойки-А к моторному щиту. Теперь кузов обладает достаточной жёсткостью, стабильностью размера и его можно безбоязненно сжимать пакшей , ну и двери будут жёстко висеть, пока модель не собрана воедино. Поскольку я срезал вертикальные пластины передних крыльев в моторном отсеке, то решил вместо них сделать что-то похожее на оригинал. Колёсные арки в задней части увеличил по глубине и закрыл их чёрным формованным пластиком, теперь колёса поворачиваются в нижнем положении подвески. Пуансон и матрицу для формовки деталек изготовил из волосатой шпаклёвки Body, а сам пластик разогревал над электроплитой.







[Брат Петерсона 1063]

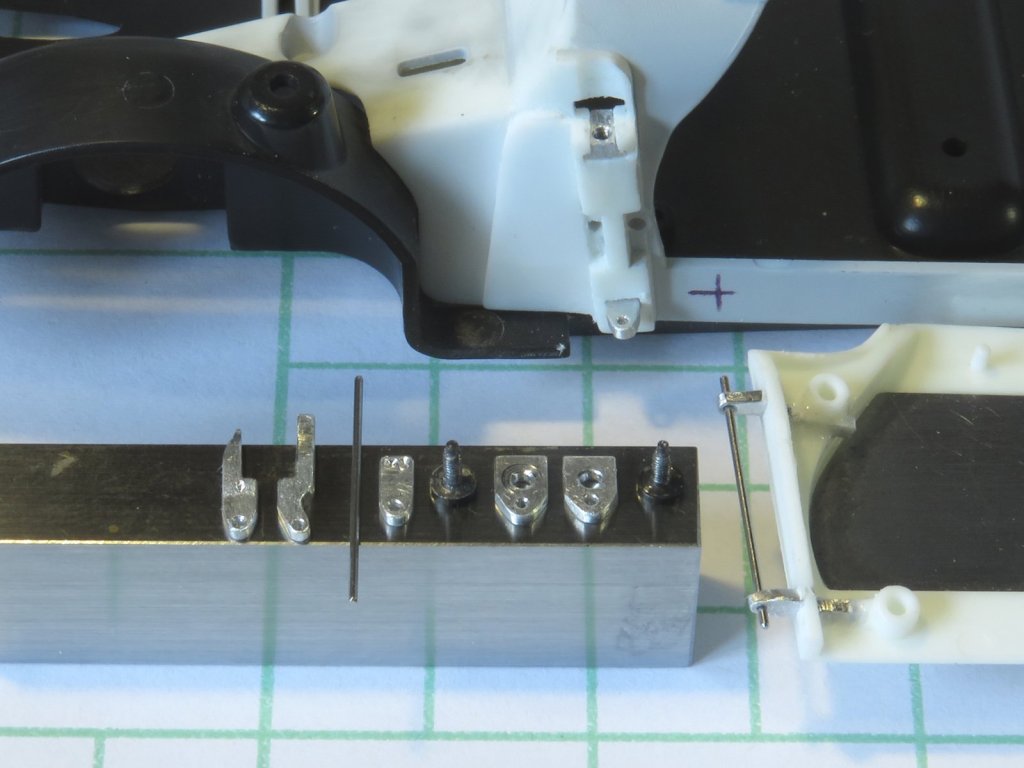

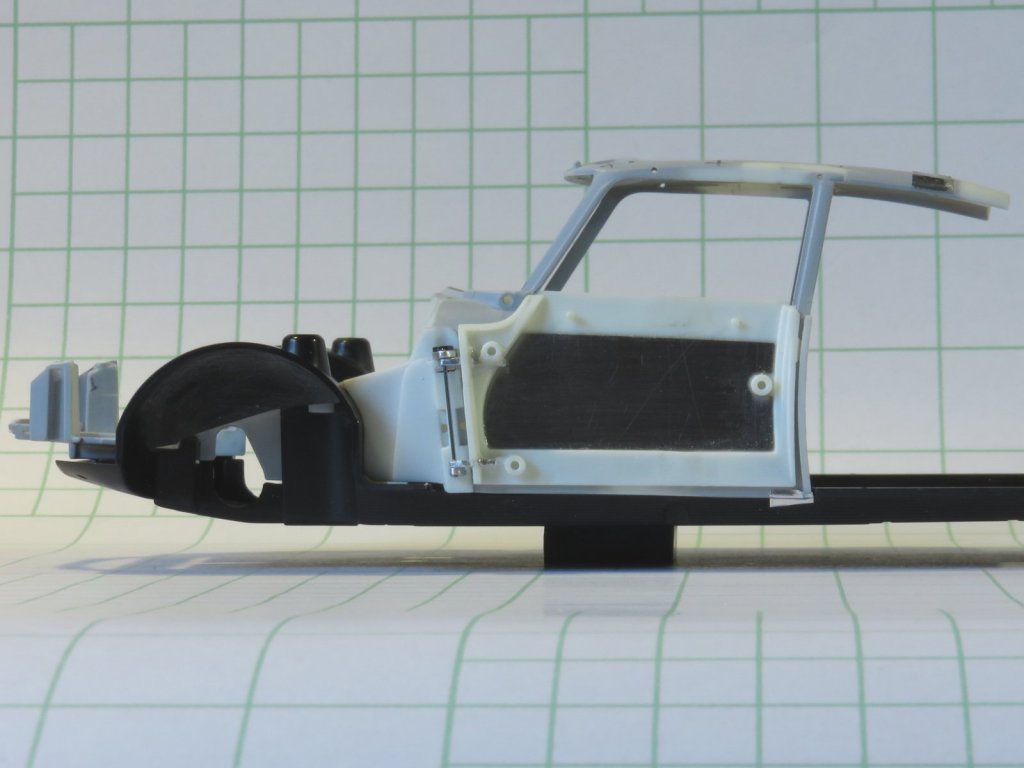

Изготовил комплекты новых петель на двери и собрал левую. Детальки изготавливал из листа дюраля вручную, оси сделал из стальной булавки Д-0.6 мм. Выточил фигурные гайки, нарезал в них резьбу М-1.2 мм, прорезал соответствующие пазы в стойке кузова и запрессовал в них гайки. Верхняя петля кузова разборная, крепится винтиком, за счёт этого снимается и регулируется дверь. Петли в двери вклеил на раствор дихлорэтана и литника. Изменил геометрию оси поворота двери, продольный угол наклона оставил прежним, а поперечный увеличил. У Ebbro он был вертикальным, а я выдвинул нижнюю точку оси на 1.3 мм. Теперь расположение оси на модели подобно настоящему автомобилю, что можно разглядеть на фотографии выше из поста №39.





Теперь можно увидеть разницу положения дверей Ebbro справа с зажатыми люфтами и новой геометрией слева. Нижняя кромка двери стала располагаться почти параллельно асфальту.



[PETERSON 9361]

Безупречная инженерия и исполнение!

Брат, расскажи подробнее, что именно ты сделал с передними подкрылками. Лучше с фотографиями, а то выше ничего не смог разглядеть.

[S.Crispus G. 369]

Замечательные инженерные решения ! Дверные петли бесподобны .

Поддержу Мишу ;- хочется глянуть и на подкрылки .Матрицу и пуансон в студию ,пожалуйста !

[RBPencil 2501]

Нет, я на своем ДС так делать точно не стану, просто не получится повторить как у тебя...

[Брат Петерсона 1063]

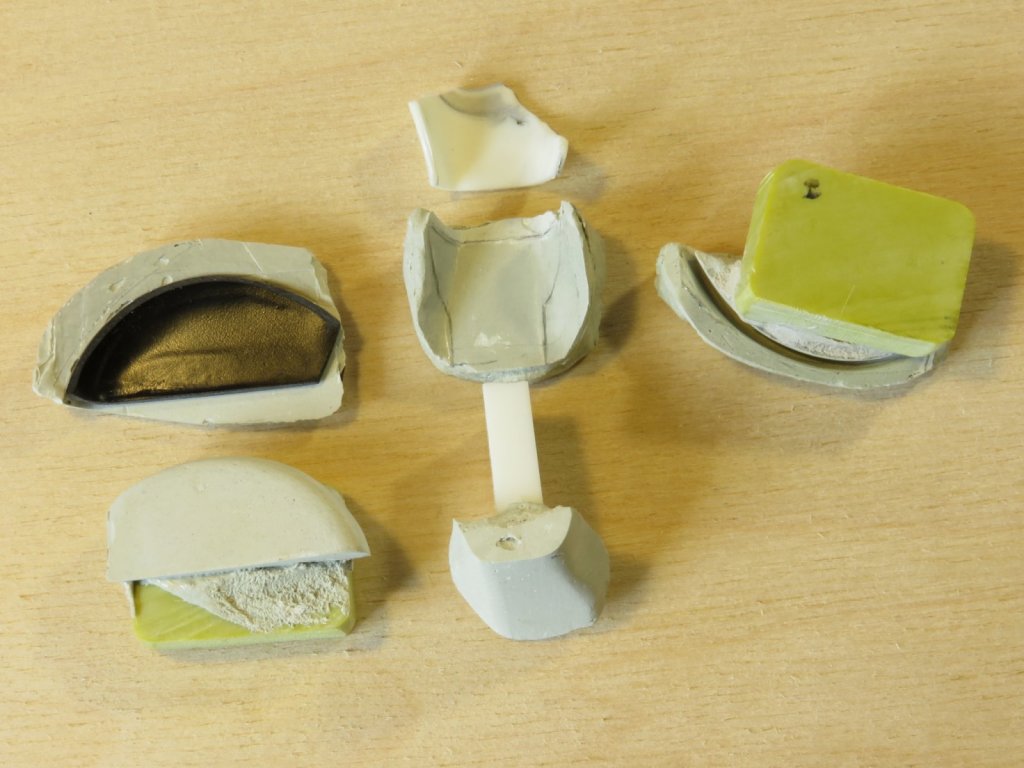

@PETERSON @S.Crispus G.  Не могу не удовлетворить ваше любопытство. Подкрылки отформованы из листового АБС пластика и приклеены к платформе из полистирола на дихлорэтан. Работая над моделью я уже пол пузырька выдышал . Вывел и зашкурил поверхности после высыхания растворителя.

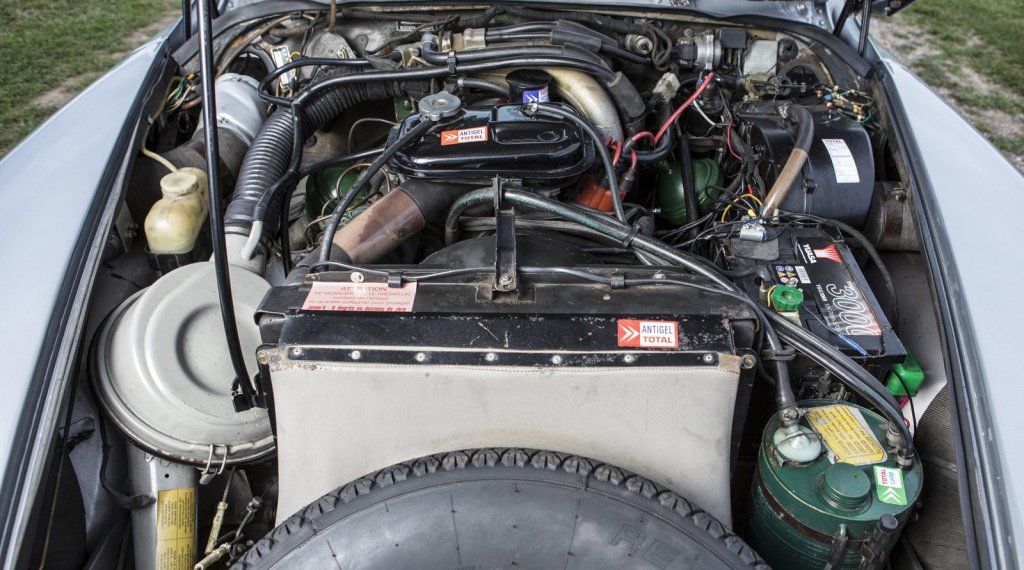

А так выглядит моторный отсек DS23.





[PETERSON 9361]

@Брат Петерсона Спасибо! Я посмотрел на свой обзор литников, чтобы понять, как было у исходника. Теперь стало понятно.



Ты писал вот это:

В 29.08.2020 в 14:07, Брат Петерсона сказал:

Поскольку я срезал вертикальные пластины передних крыльев в моторном отсеке, то решил вместо них сделать что-то похожее на оригинал.

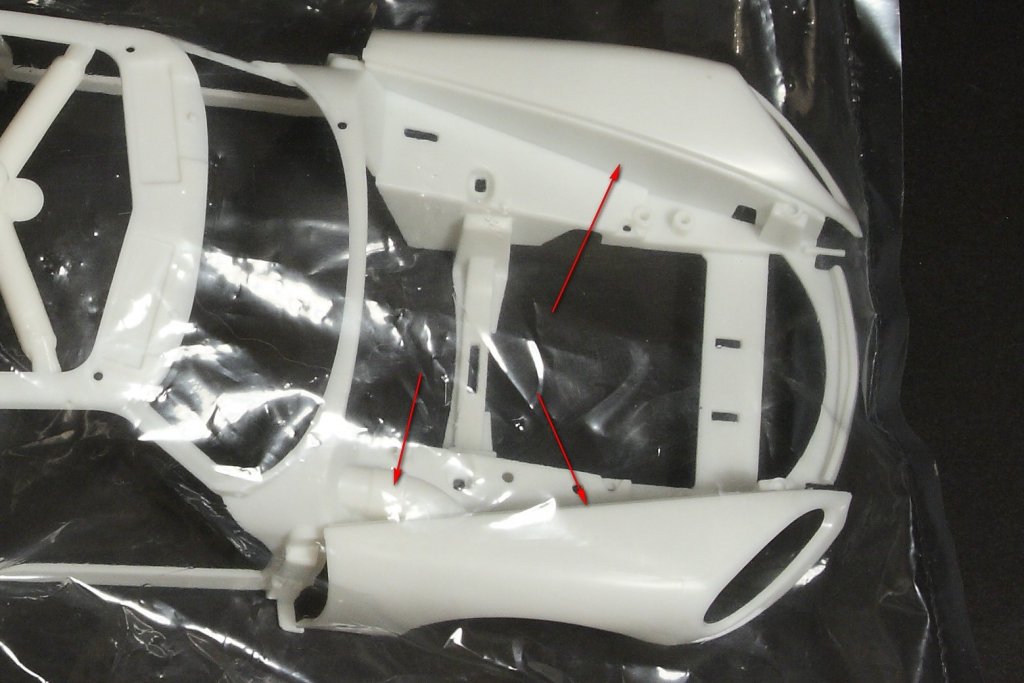

Но мне было не очень понятно, что срезано, а что добавлено. Теперь понятно, что ты удалил вот эти части, отмеченные стрелками.

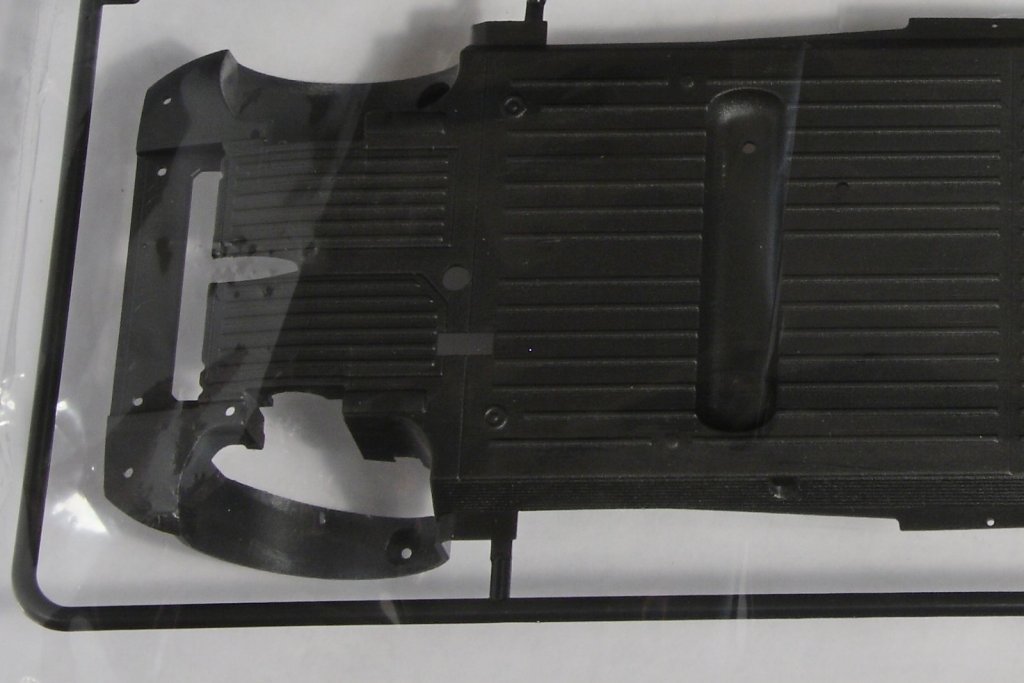

А к штатным подкрылкам ты дорастил внутреннюю часть. Вот так они выглядят в ките.



Ты их так вклеил и обработал, что стыка совершенно не видно!

Изменено 31 Aug 2020, 12:00:39 пользователем PETERSON

[Брат Петерсона 1063]

@PETERSON  Именно так всё и произошло.



Многие конкурсанты уже вовсю красят свои модели, а я пока в группе отстающих

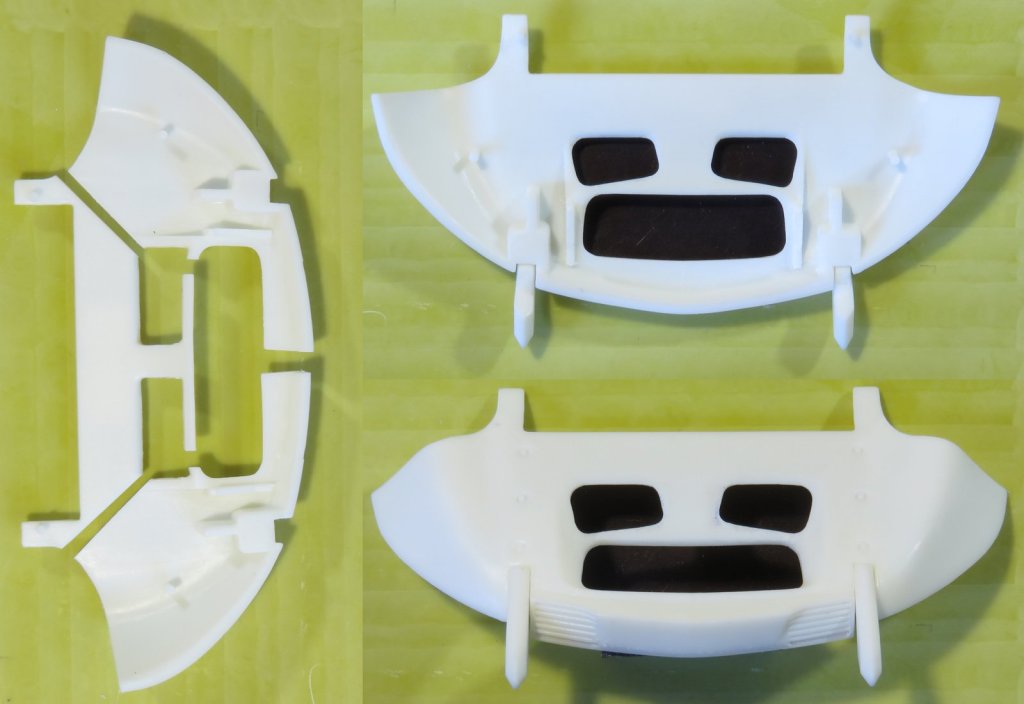

Вроде закончил основные работы по кузову и пора готовить детали к покраске. Пришлось много времени потратить на передний фартук. Порезал его на кусочки, сузил на 3 мм, изменил форму вентиляционных окон, уменьшил зазоры сопряжения с клыками со стороны решёток. Также увеличил высоту  этого блока решёток, а бампер в этом месте уменьшил соответственно. Мне очень хочется изготовить новый передний бампер, но это будет как-нибудь потом. Пока поплющил этот, думаю, временно сойдёт.

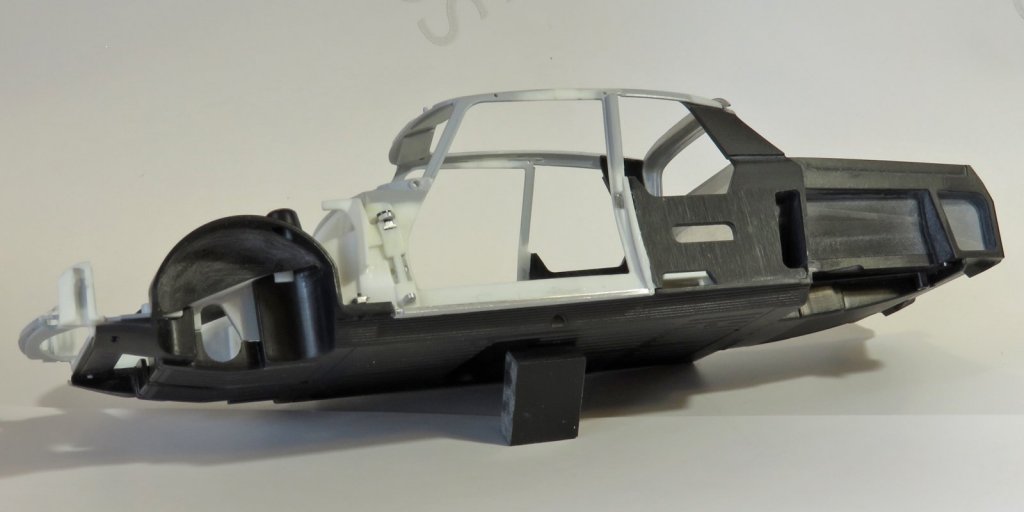

Изготовил крепления передних крыльев, к левому подогнал фару. Вклеивать её буду после грунтования эпоксидным грунтом, так как на алюминий клеи плохо прилипают. Также изготовил дюралевые порожки, приклеил их на цианокрилат к кузову и дополнительно заштифтовал булавками для прочности. Механические защёлки на дверях заменил магнитными и в завершение сделал крепление платформы к основе на винтиках.

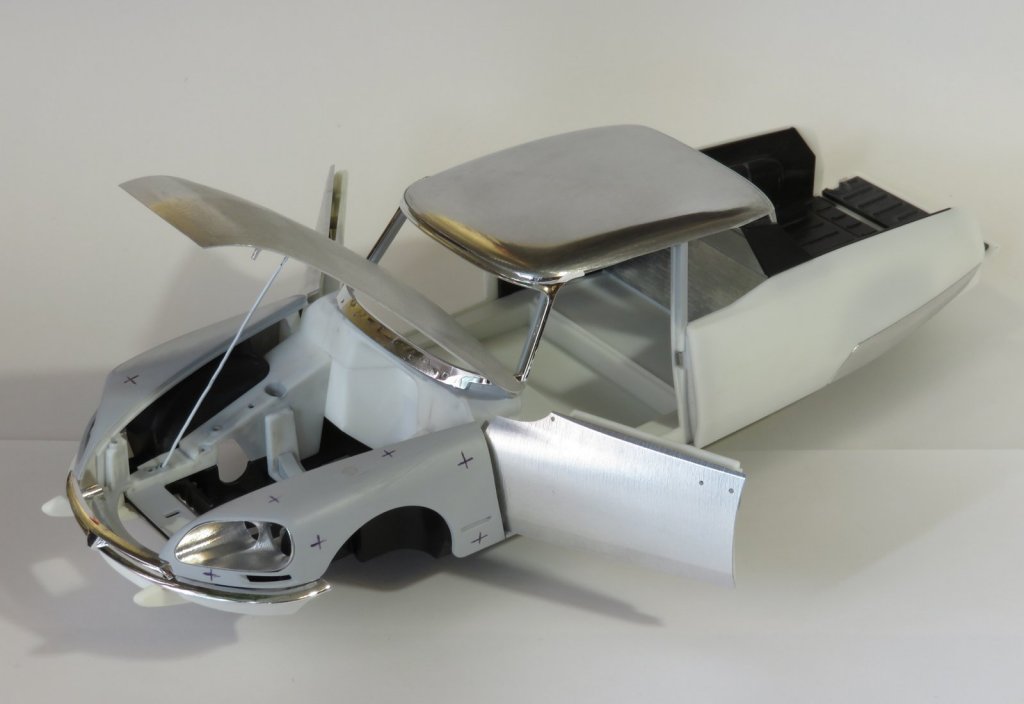

Подсобрал кузов.

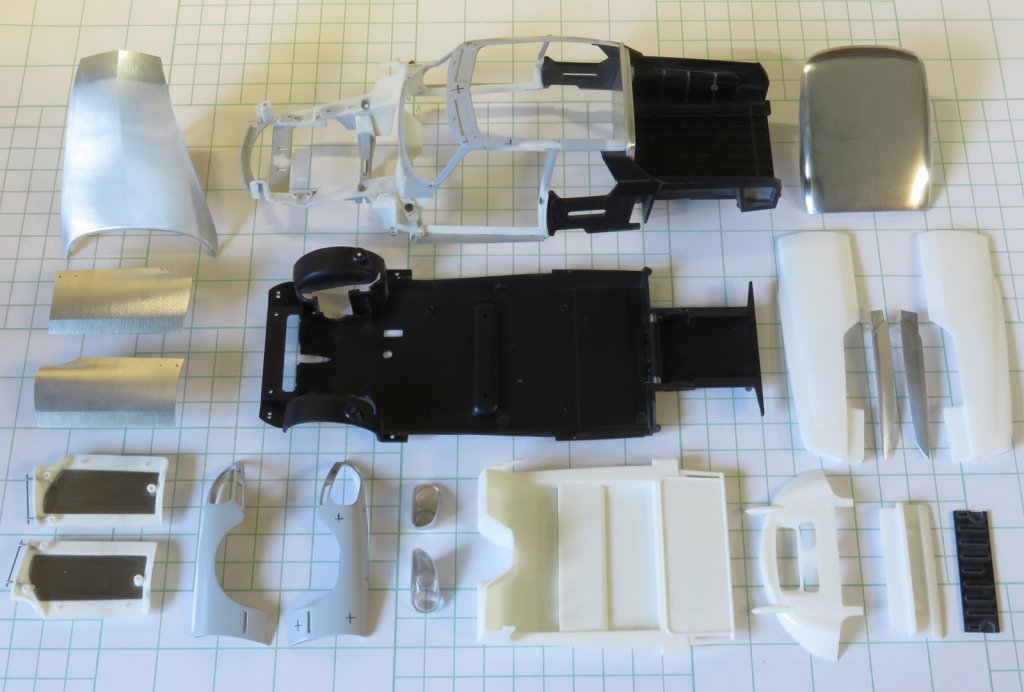

Ну и вот набор с которым буду дальше сражаться:

[Silent123 3049]

Класс Прям multi material kit своими руками.

[PETERSON 9361]

Качество подгонки внешних панелей просто потрясающее!

[4auka 2739]

2 часа назад, PETERSON сказал:

Качество подгонки внешних панелей просто потрясающее!

Вот прям восхитился этим моментом. На заводе с настоящими авто так не работают )

[Tolibass 7403]

Да-ааааа ,проект конечно серьёзный. Прям готовая мастер модель, для тиража. ))

[Брат Петерсона 1063]

И снова здравствуйте!

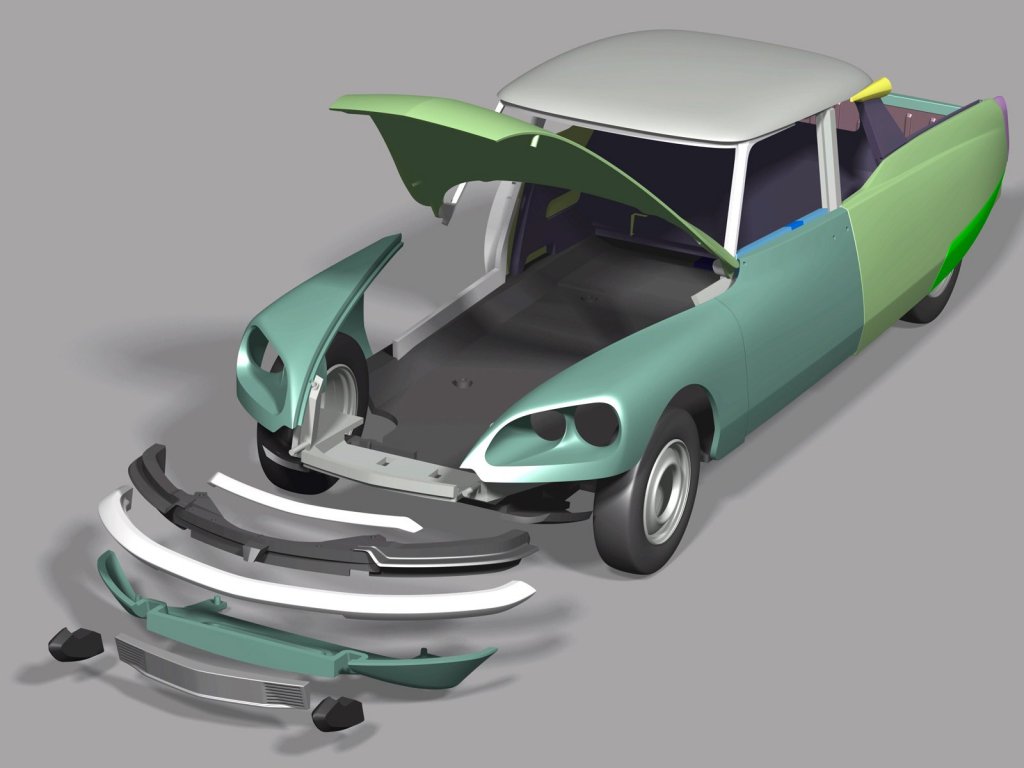

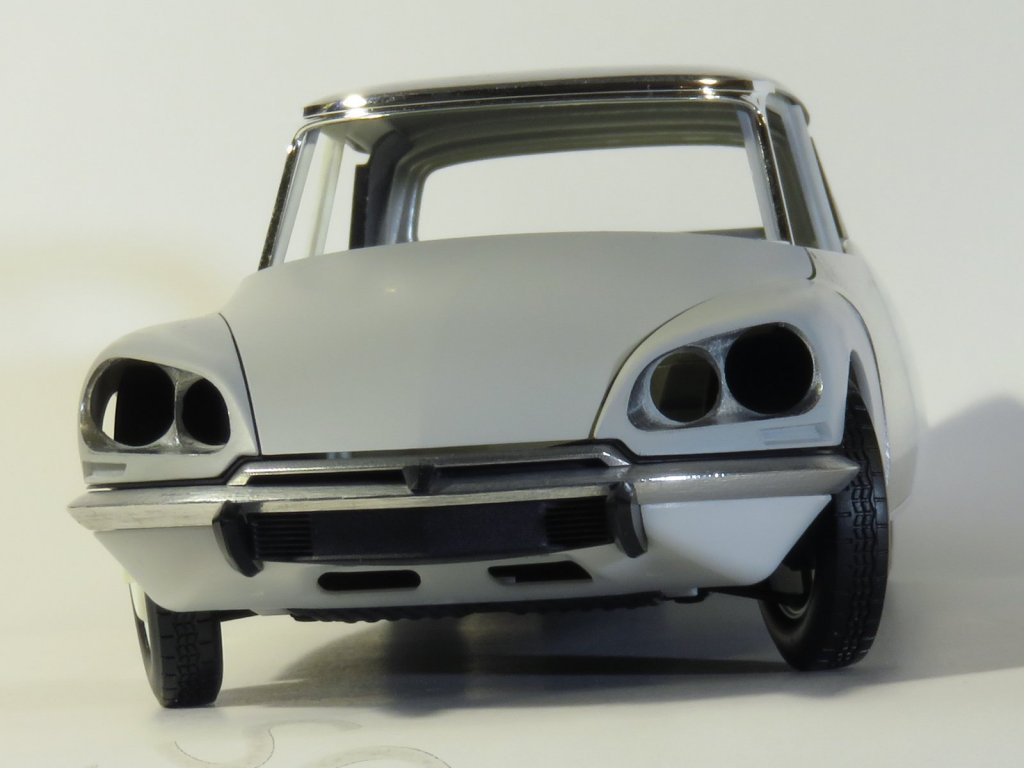

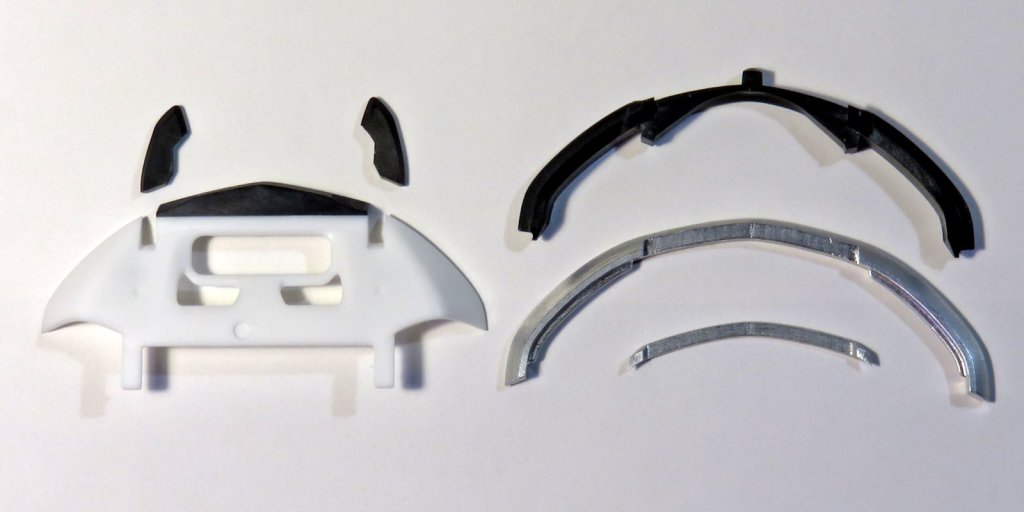

Вот и подошёл к концу увлекательный конкурс пикапостроения. Планировал к финишу покрасить кузов, поэтому стал применять методику Вовки Тридевятова при работе над передом. Его метод, конечно, облегчает жизнь, но приводит к какой-то неудовлетворённости проделанной работой. Посему я вовремя опомнился и решил строить модель по нормальному. Построил в 3D новые передний бампер, фартук и добавил резинку между крыльями и бампером, она же у меня и его кронштейн.



Далее все спроектированные детали выточил на ЧПУ фрезере и установил на модель. К подсборке бампера и капоту подогнал крылья от Ebbro, начал выравнивать их поверхность и зазоры, временно задул грунтом.





Ну и вот результат в сравнении с настоящим автомобилем и собранной моделью Ebbro от Каропки.

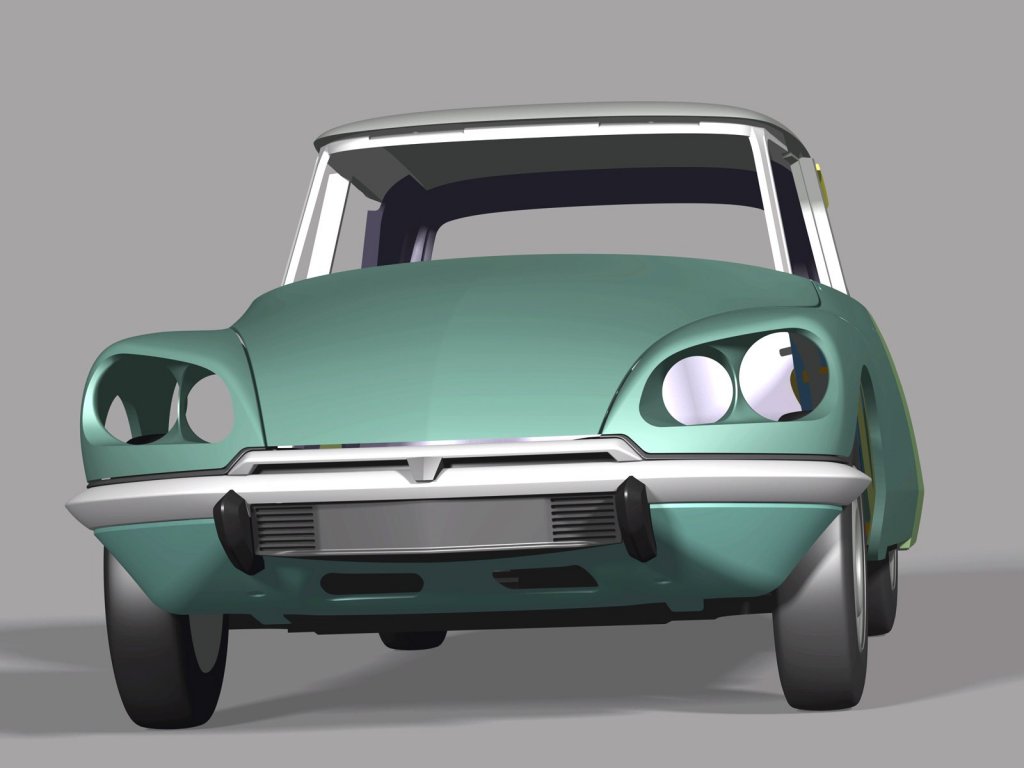

Рендер 3D модели.



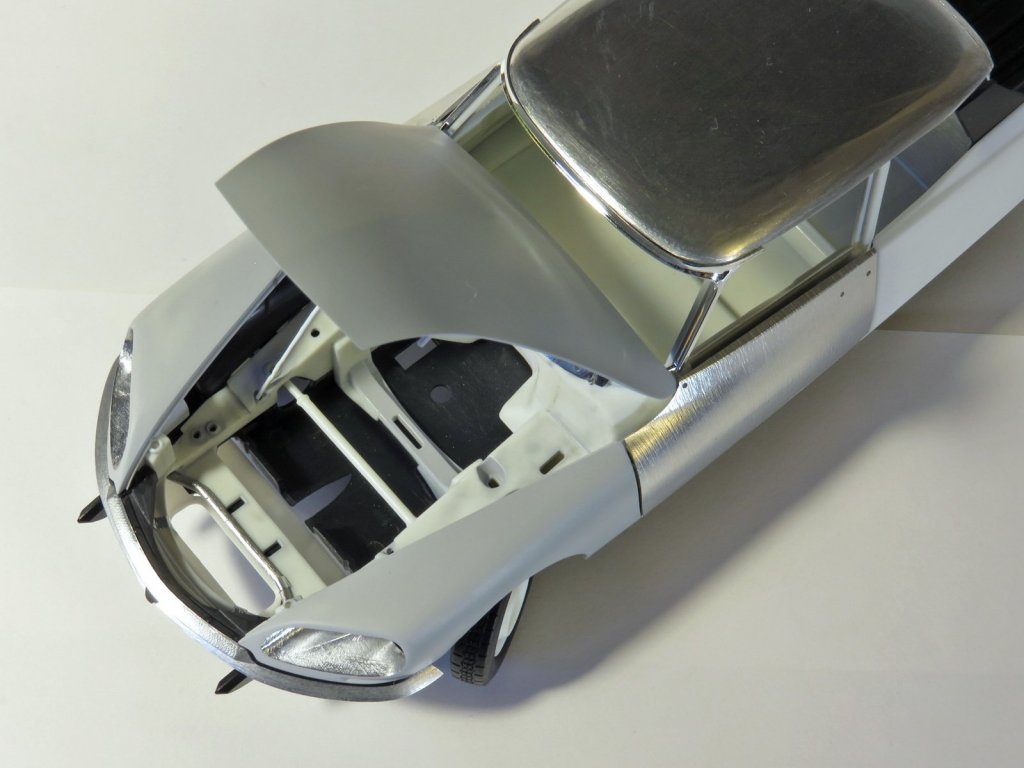

Подсобранная модель.



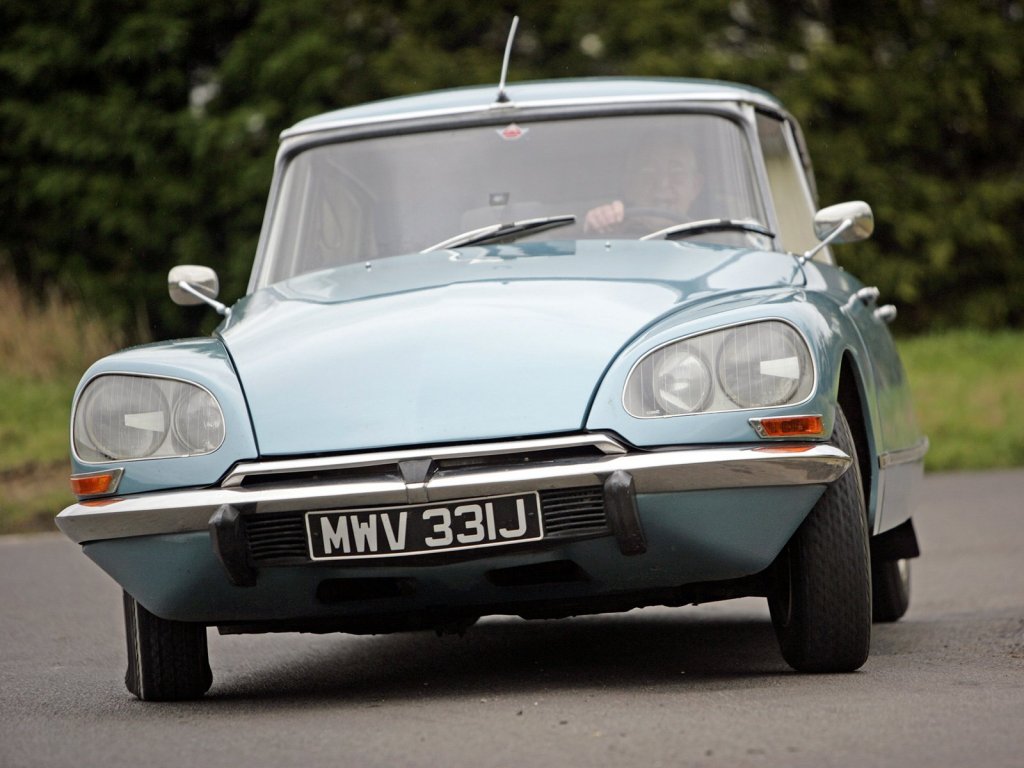

Дед валит.



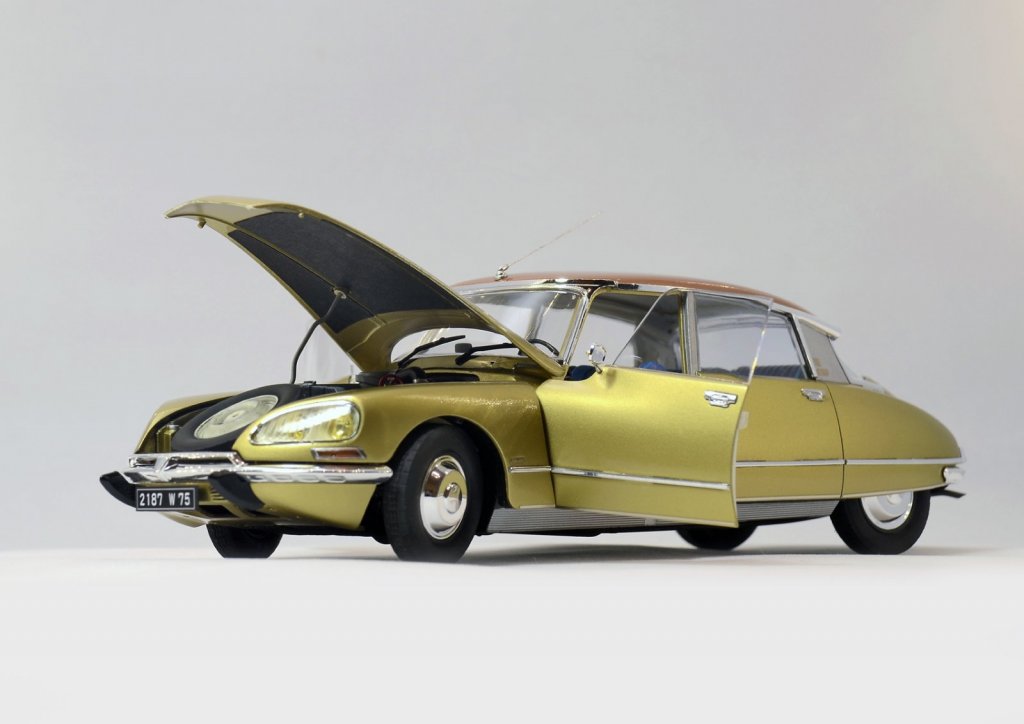

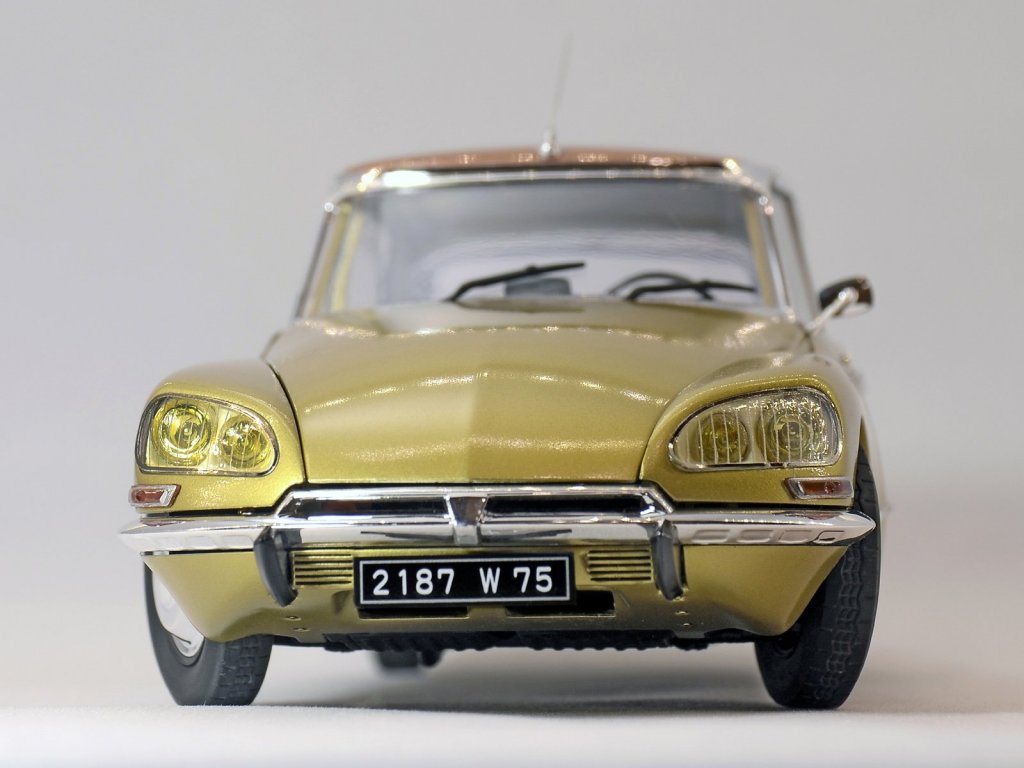

Модель от Каропки.



Результатом проделанной работы я доволен, как и участием в конкурсе. Далее планирую заняться наполнением моторного отсека, при первом взгляде там весело у японцев получилось. Надеюсь меня переведут в другую палату и там я продолжу. Грузовиками не интересуюсь, поэтому вам я ещё понадоедаю

[boxer 999]

39 минут назад, Брат Петерсона сказал:

поэтому вам я ещё понадоедаю

Ко всеобщей нашей радости! Следим с удовольствием, рассматриваем фото затаив дыхание,..

[RBPencil 2501]

1 час назад, Брат Петерсона сказал:

поэтому вам я ещё понадоедаю

Это ты загнул.))) Я по продолжению уже соскучится успел...

[PETERSON 9361]

Брат! Я тобой восхищаюсь! В компьютерном моделировании и быстром прототипировании ты крут, как никто другой! Жду продолжения банкета.

1 час назад, Брат Петерсона сказал:

Надеюсь меня переведут в другую палату

Да, давай ко мне, в палату буйнопомешанных.

[Tolibass 7403]

Честно говоря я почти на 100 был уверен что в последние 15 минут, из за угла появиться готовая модель.  )))



[PETERSON 9361]

@Tolibass Я тоже на это надеялся. Но когда мне брат написал, что точит новый фартук, я понял, что ФСЁ!

[Silent123 3049]

Казалось бы мелочи, там поуже, здесь пошире, но тем не менее на сколько точно вновь изготовленный кузов соответствует оригиналу. Очень круто. Надеюсь на то что проект будет доведен до финала

[4auka 2739]

Миша, не смей брату дарить коробки с грузовиками  второй такой потери мы не выдержим!


Со многими с огромным удовольствием лечу смотреть обновления в теме.
