Pontiac Firebird pro mod

[kottoff 605]

@RadioCAT Отличная рама, все супер!

Помню тоже не мог понять что делать с выхлопными трубами. Как-то удалось впихнуть их по бокам, но мучений было много.

В процессе у меня часто отваливались детали. Приходилось много раз все переклеивать. Где мог - делал штифты из тоненьких проволочек.

Думаю если модель планируется закрытой, даже частично, то заднюю подвеску можно сознательно упростить и оставить амортизаторы из набора. Проблема в том, что резина с дисками весят  весьма существенно в размере модели, поэтому места крепления заднего моста к раме у меня получились очень хрупкие.
Так что рекомендую посмотреть модель с позиции того что будет видно. А детали, которые будут закрыты корпусом и панелями сильно не улучшать. Время это сохранит значительно, а на результат сильно не повлияет.



По поводу водителя. Если кажется что места мало - не беда. Судя по видео заездов народ в такие узкие кокпиты залезает, что не верится.

[RadioCAT 704]

@kottoff Спасибо.





Я планирую пока вот такой вариант. Со съёмным капотом, и приоткрытой дверью. Трубы как на фото. Места хватит по подсчётам.



Переднюю подвеску скорее всего наглухо заклею, вместе с рулевой рейкой.

А заднюю. Что-то мне подсказывает что лучше сделать из металла рычаги подвески. Так хоть не отвалятся.

Мне нравится сусликов делать)) Опыт всё же.

[RadioCAT 704]

Я еще чуть-чуть и следующее обновление будет более глобальное.

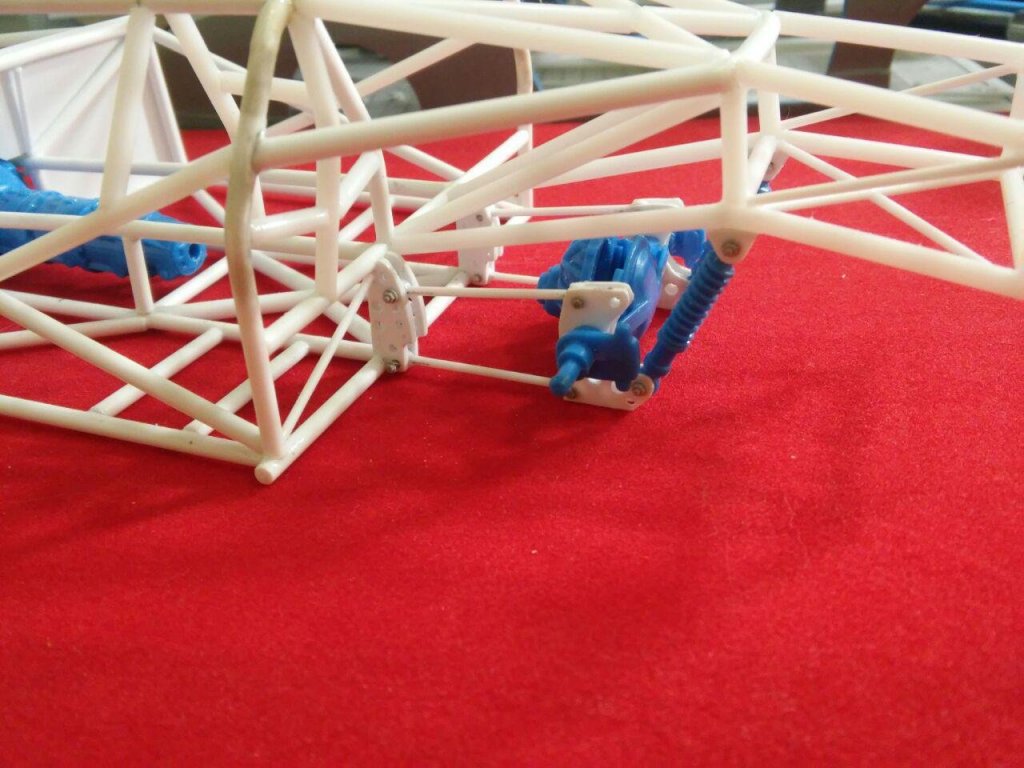

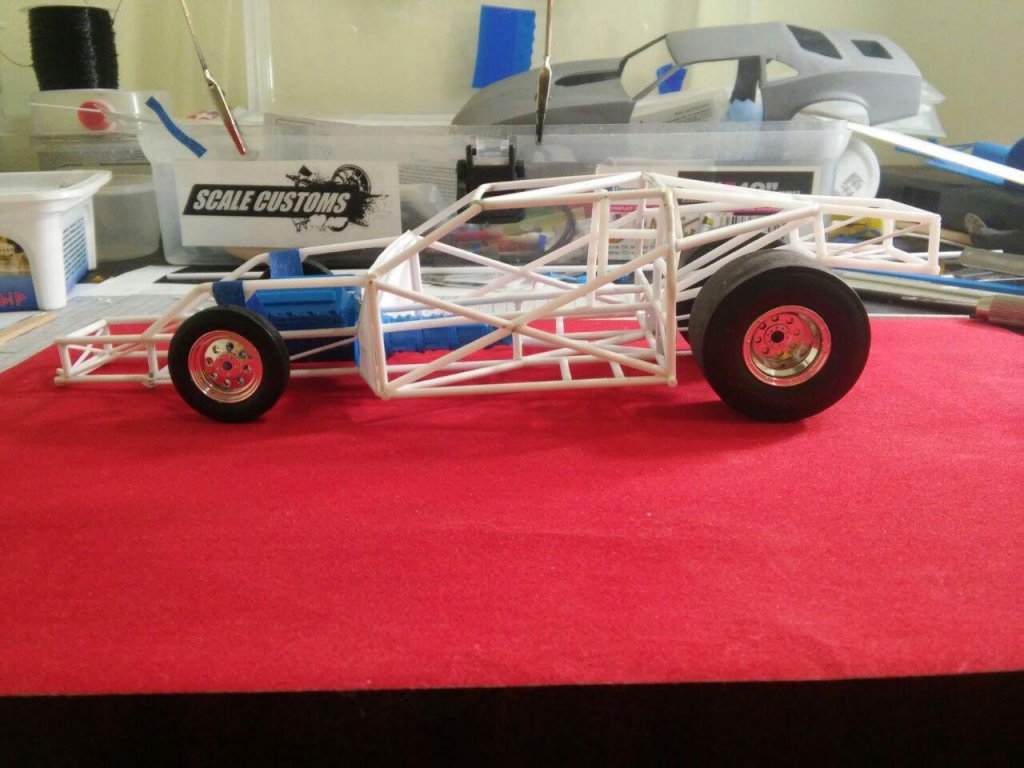

Толстопопая стала на ноги.





Высоковато, но т.к. вся подвеска на болтах, можно немного укоротить задний амортизатор, и всё будет в огне.

[RBPencil 2501]

12 часов назад, RadioCAT сказал:

Высоковато, но т.к. вся подвеска на болтах, можно немного укоротить задний амортизатор, и всё будет в огне.

Если только на 2-3 мм ниже, не более... Я не особо знаток данного направления, но судя по тем фото что видел надо чуть ниже....

[RadioCAT 704]

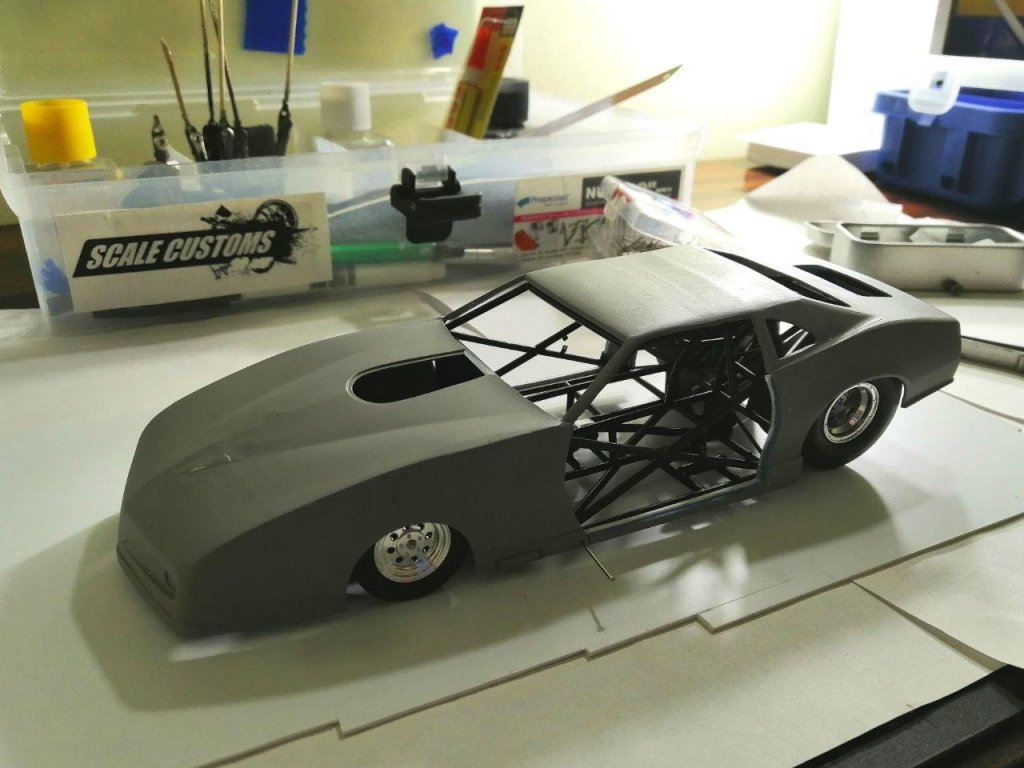

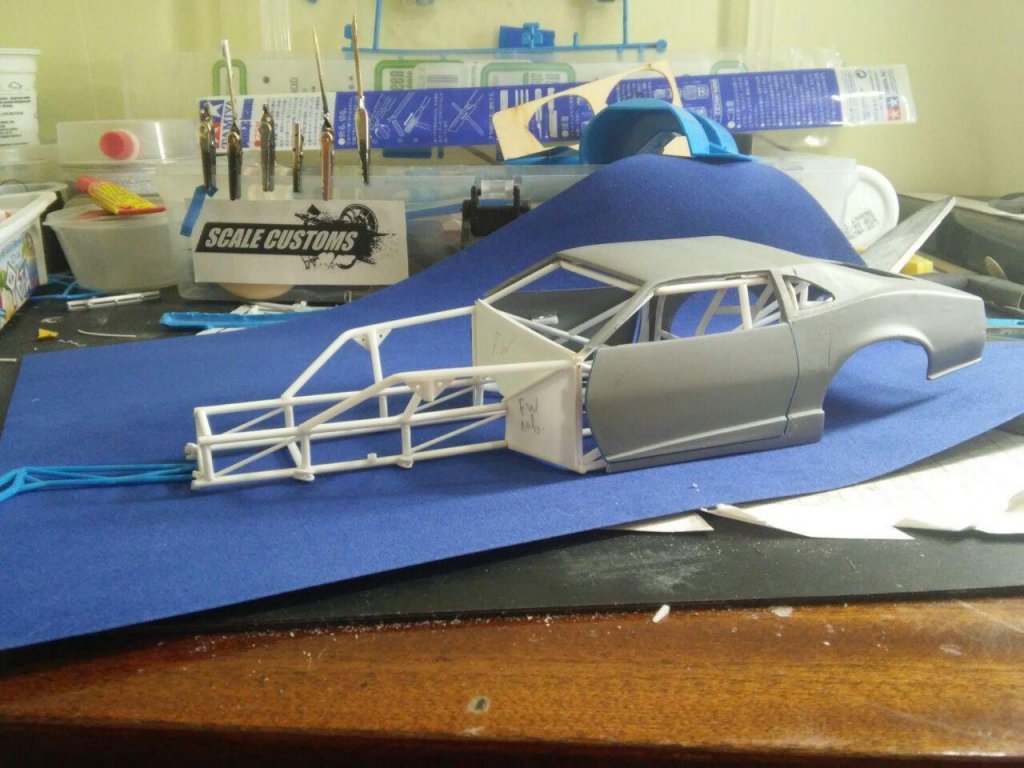

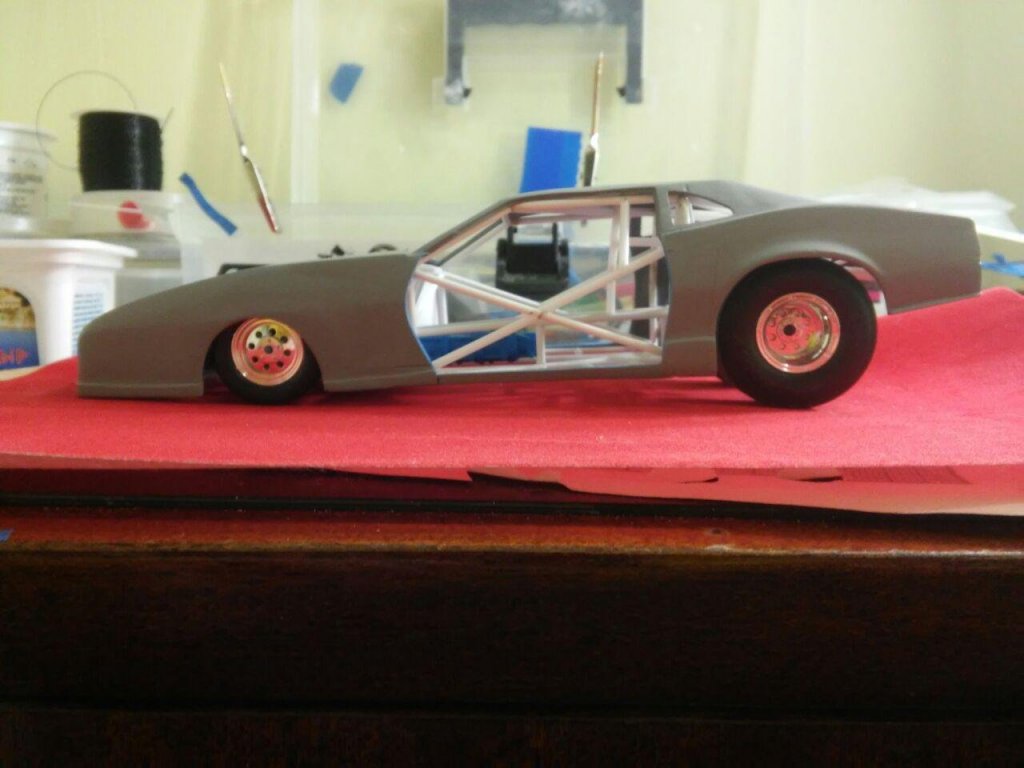

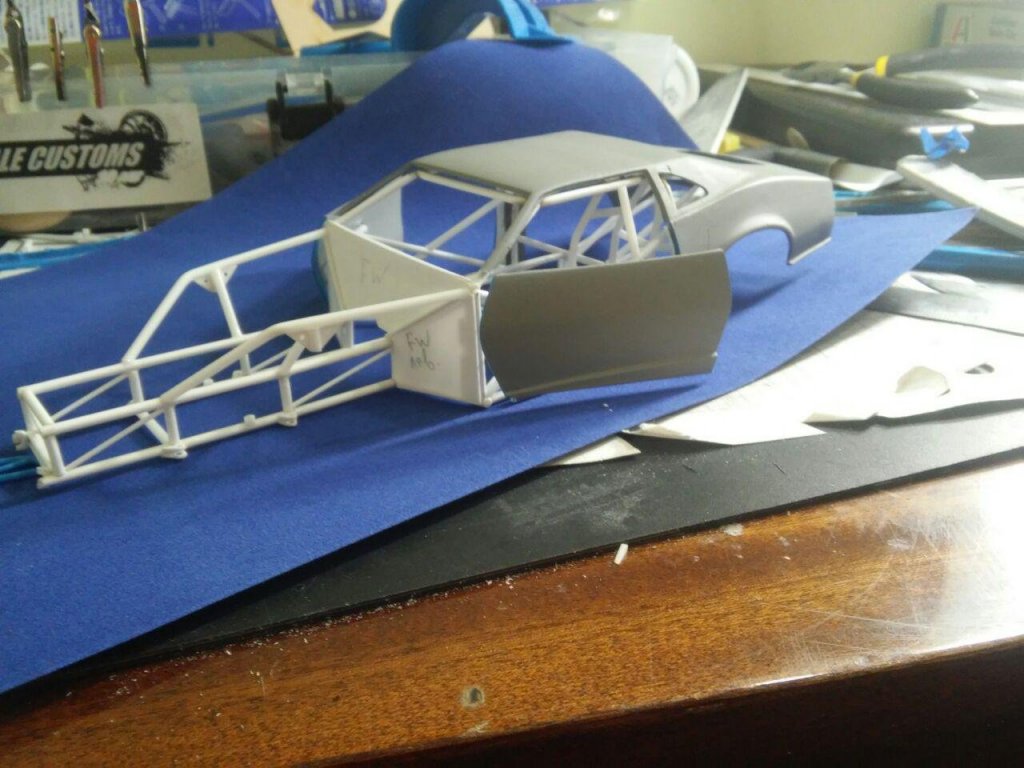

Делай раз

Делай два.



Делай три.

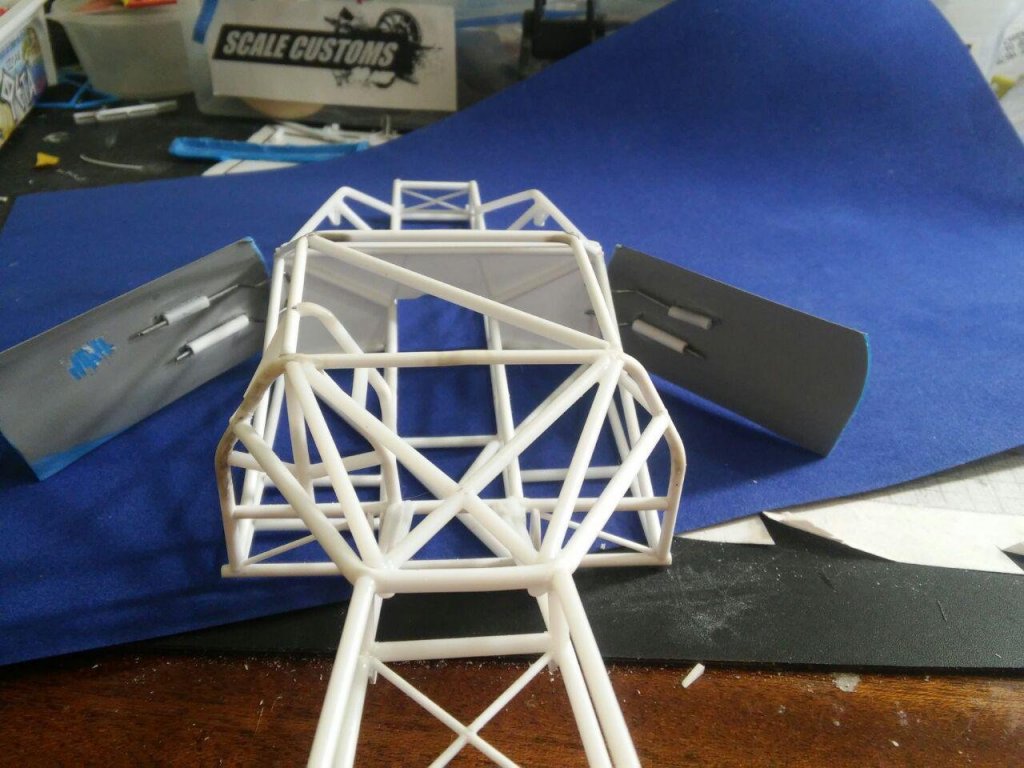

Двери съёмные.

Осталось придумать какие-нибудь внятные дверные карты, чтобы всё это дело закрыть.



Уже не крутил чтобы свет выставить, ибо всё на соплях.



Широкая щель между капотом и дверью уберется когда будут вбиты все штифты.

[Max4x4 2485]

Можно порыть интернет и сделать голый салон, но тогда придётся крепёж изобразить более аккуратно.

[RadioCAT 704]

1 час назад, Max4x4 сказал:

Можно порыть интернет и сделать голый салон, но тогда придётся крепёж изобразить более аккуратно.

Макс, там любое фото промодов - фото голого салона. Тут дело в другом. Крест на двери мешает. Надо спилить лишнее от трубок, и закрыть просто листом, что вполне будет достоверно.

 На скриншоте дверь не закрыта карбоновой панелью по центру.

А из управления - там одна ручка -шморгалка)



Изменено 24 Nov 2018, 07:33:44 пользователем RadioCAT

[Tolibass 7403]

Вот это да!!! Трудно остановиться.

[AZz 1635]

Еще один маньяк-запильщик на форуме!

Драгстеры - совершенно не моя тема, но на постере выглядит офигенно круто!

Артемий, продолжай в том же духе... я почти созрел достать коробку с Talbot

[RadioCAT 704]

Пришла весна, на балконе стало тепло, но т.к. я наблюдал клетку всю зиму, очень захотелось красок.

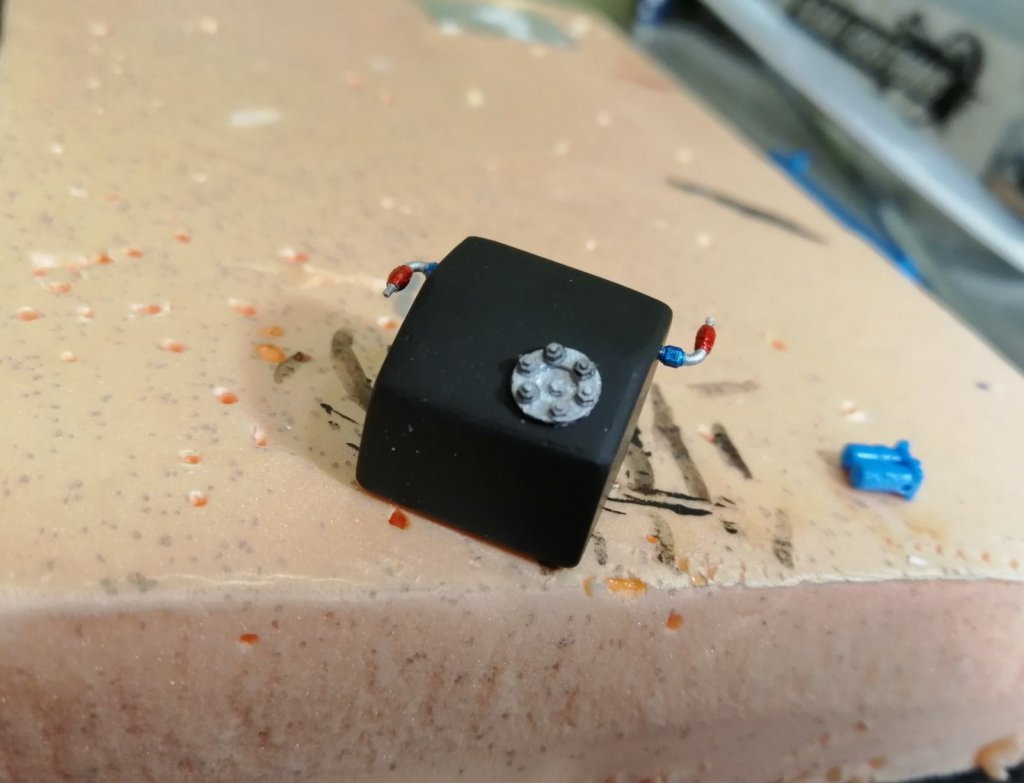

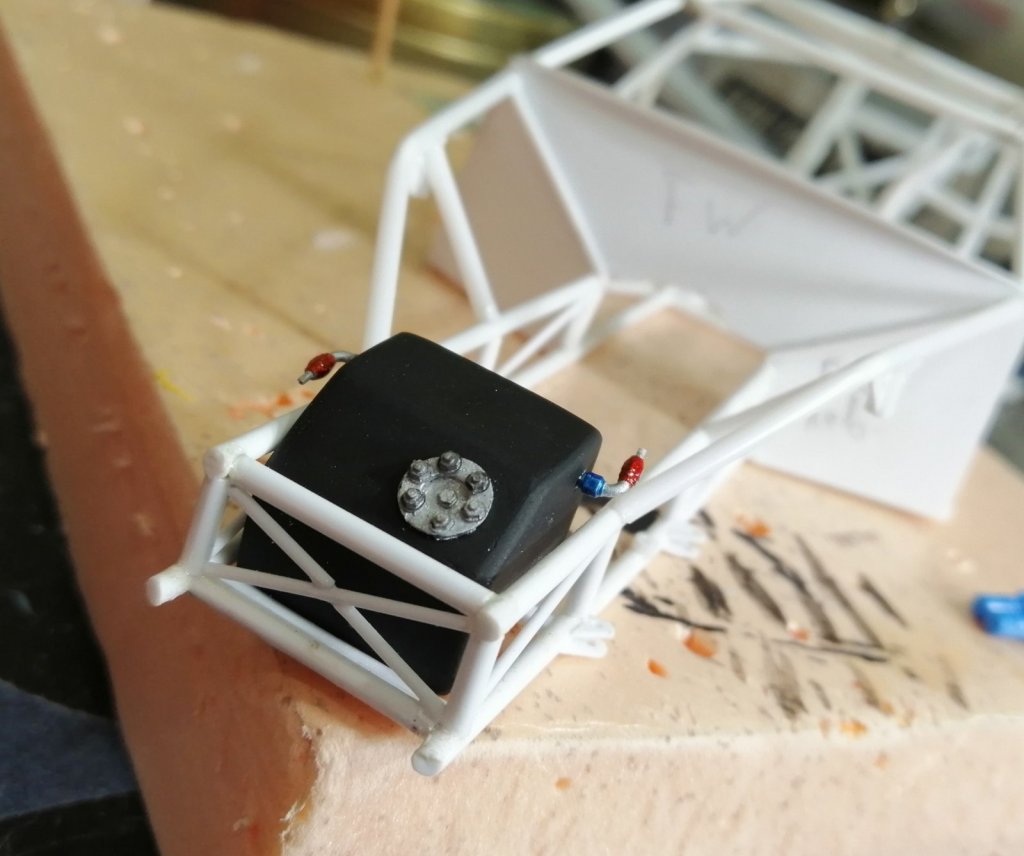

В общем слепил бак. Недоразумение из коробки не буду показывать.

[БОРЯН 1173]

Болтики бы поменьше, а то чувство, что броне плиту закрепили на них!))))

[RadioCAT 704]

3 часа назад, БОРЯН сказал:

Болтики бы поменьше,

Понял. Хорошо. Закажу других. Глаз хватку потерял за 5 месяцев зимы. Самодельные детали хороши тем , что можно переделывать сколько влезет, пока пластик не закончится)

Согласен. Бронеплита чистой воды получилась )

[RadioCAT 704]

Небольшой апдейт, но ради того, чтобы позадавать вопросы.

Иногда меня бесит, в ВИПах, что люди пишут, а я бы вот так сделал, а ты сделал не так - переделывай. Так вот чтобы не переделывать, сразу скажу что буду делать, а вы поправьте если я где-то не прав. Может у меня уже глаз замылился.

У меня нет 3д принтера, но есть токарный станок. Будущие баллоны с закисью азота и огнетушители. (10 и 15 фунтов https://www.jegs.com/i/NOS/741/14750/10002/-1 )

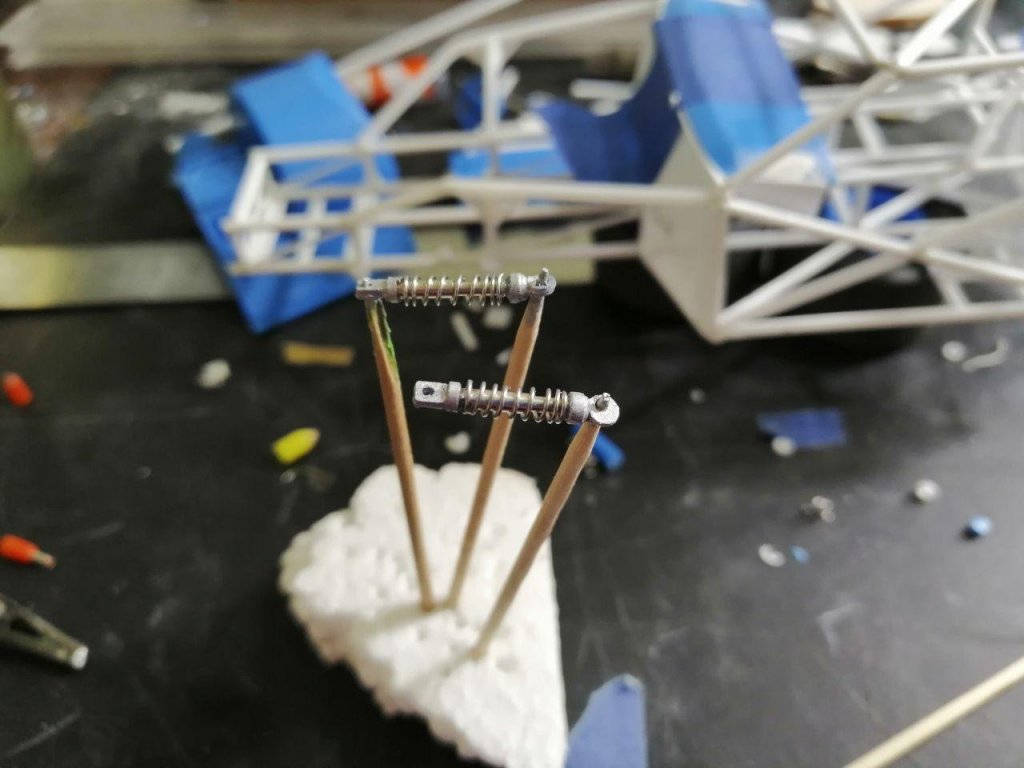

задние амортизаторы. Передние забыл сфотографировать в порыве страсти.



А теперь к двигателю. Где там Рома ?

В ките дан двигатель карбюраторный, но что это за промод без торчащего воздухозаборника над капотом.?

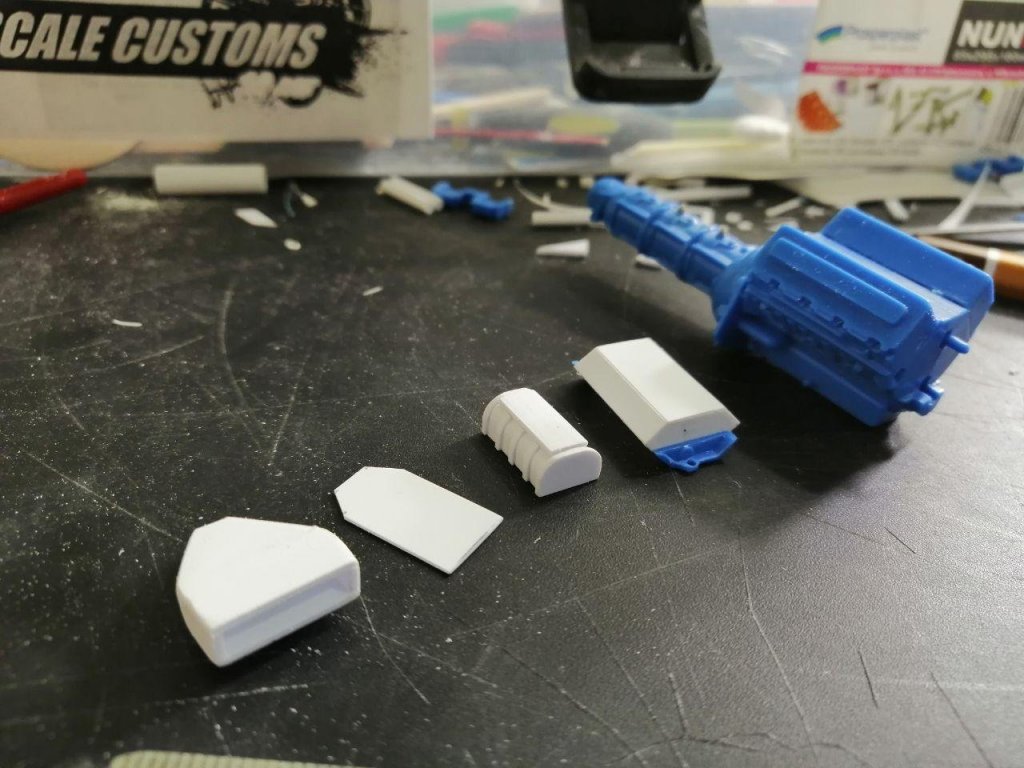

Итак. Что я напилил? Нарисовал в лучших традициях в автокаде пылесос.

Спойлер

И начал пилить.

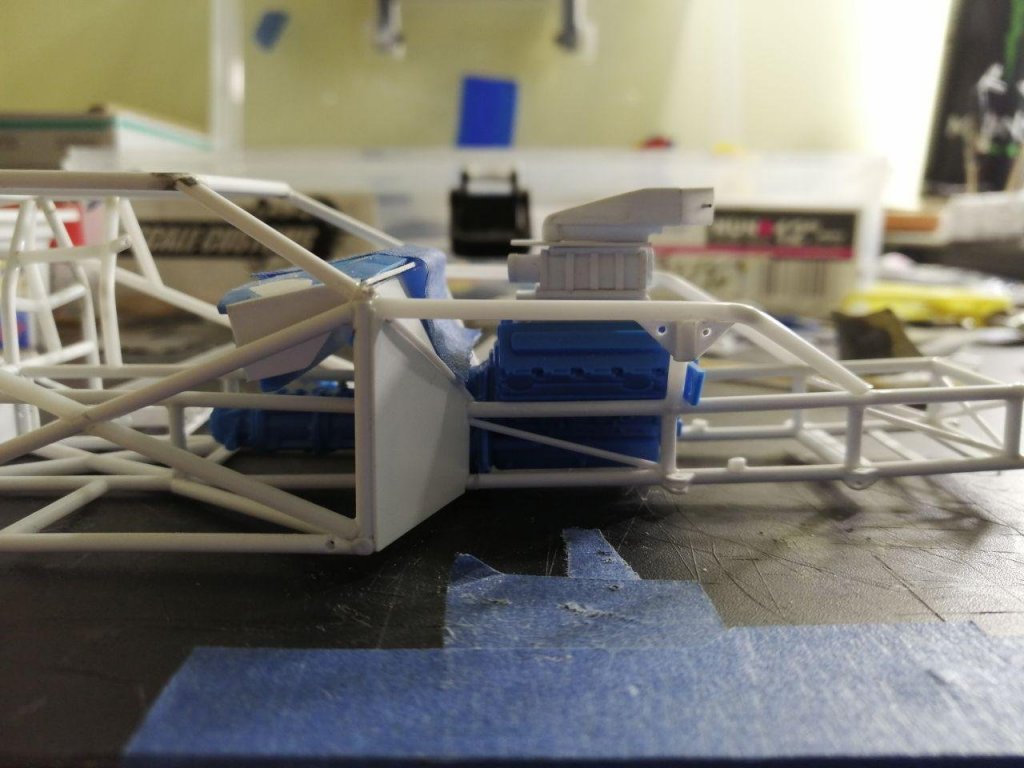

Получается вот такая штука.

Спойлер

Сверло 0,5. Глаза пока не сломал)

Спойлер



Как нормальный электрик сделал схему подключения трубочек и шлангов в двигателе, потому что я когда смотрю на фото реальных авто, у меня глаза от такой красоты разбегаются, и путаются.

Спойлер

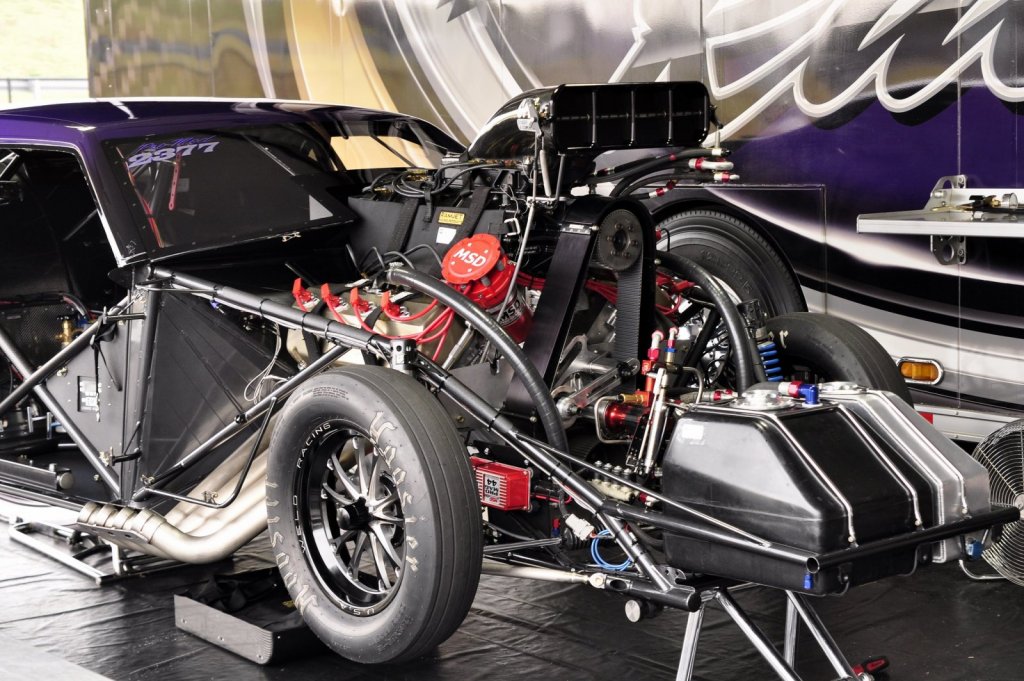

Ну и для затравки фото реальной машины.



И так осталось сделать катушку зажигания, и красить. Потом уже добавлять мелочёвку.

Красить планирую блок двигателя, коробку, суперчарждер, в черный, потом миррор эффектом. Клапанные крышки задую чёрным. Они даны в хроме, но в них будут отверстия для свечей,  поэтому лучше перекрасить. Пылесос (воздухозаборник) в черный, и положить карбоновую деку (никогда такого не делал, так что надо попробовать). Воздушные заслонки в красный. Катушку красным клиром по миррор эффекту.



Суперчарждер больше детализировать не вижу смысла, потому что он закроется дальше противопожарной накидкой.

Болтики 0,5 и 0,7 едут. Так что предложения и замечания приветствуются и будут исполнены)



Так же принимаю пожелание на буквы на воздушных заслонках воздухозабоника (АПОЖ не предлагать  ).

Увидимся в цвете  .

[Tolibass 7403]

Красотища!!! Супер!

[yura1961 3539]

2 часа назад, RadioCAT сказал:

А теперь к двигателю. Где там Рома ?

Главный эксперт?

[RadioCAT 704]

4 минуты назад, yura1961 сказал:

Главный эксперт?

Фетишист)

[cuba_13 3340]

Шикарный пылесос! Отлично всё расписал, не терпится теперь всё это в цвете узреть.

[AZz 1635]

Круто получается, я бы... ничего не менял.



@RadioCAT Артемий, мне кажется, вредные выбросы нашего "Химволокно" влияют на психику моделиста и вырабатывают патологическую тягу к выпиливанию всяких пластиковых мелочей.

[E266AA 201]

Отлично получается! Схема подключения классная, надо взять на заметку.

[4auka 2739]

Какой то «синдром Петерсона» и перфекционизм без современных технологий. Любо-дорого смотреть!

[John Wick 3925]

Отличный наддув!

[Driver 1202]

Отличные задумки по двигателю. Жду в собранном виде со всеми проводами. Должно получиться супер.

[RadioCAT 704]

Тут лежат старые фото.

Спойлер

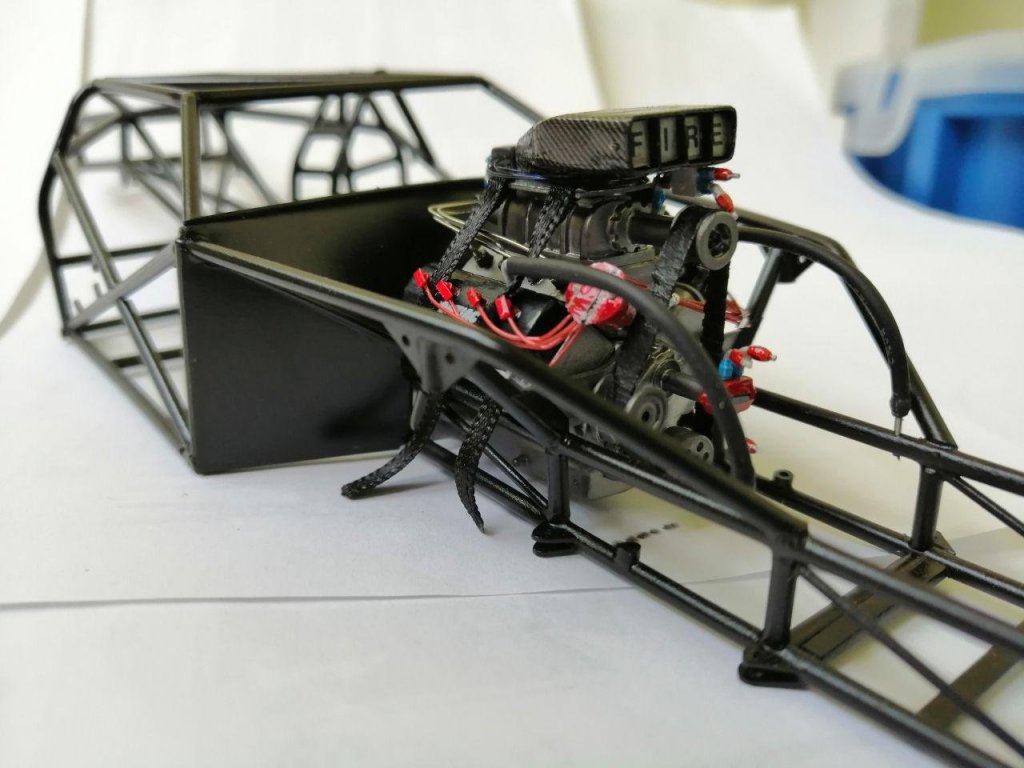

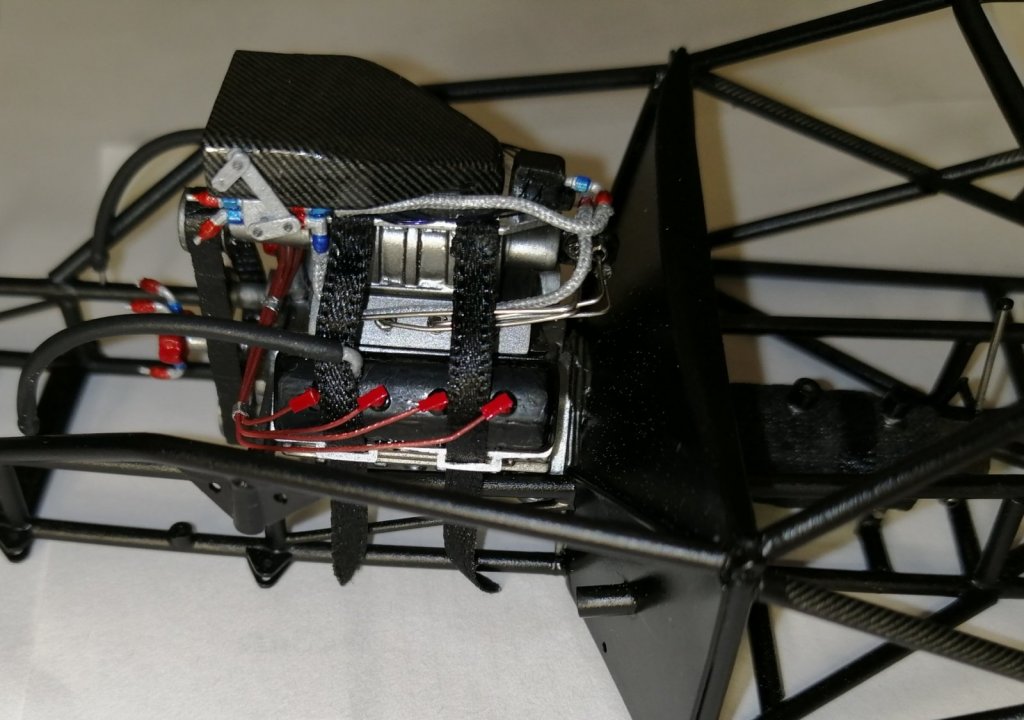

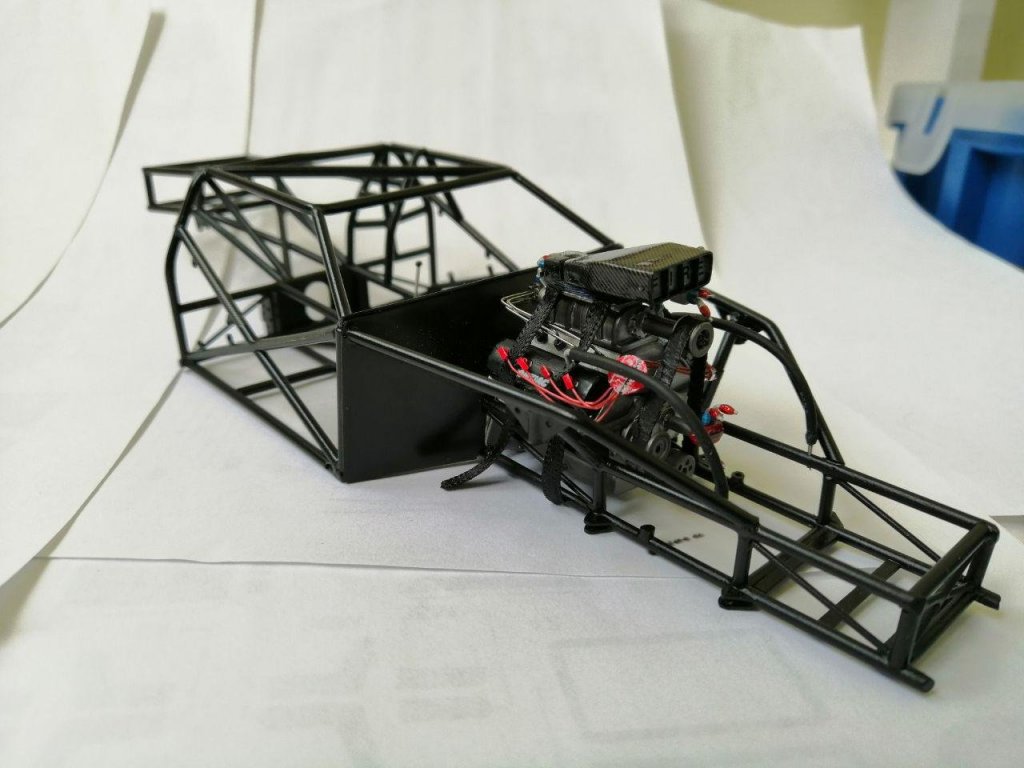

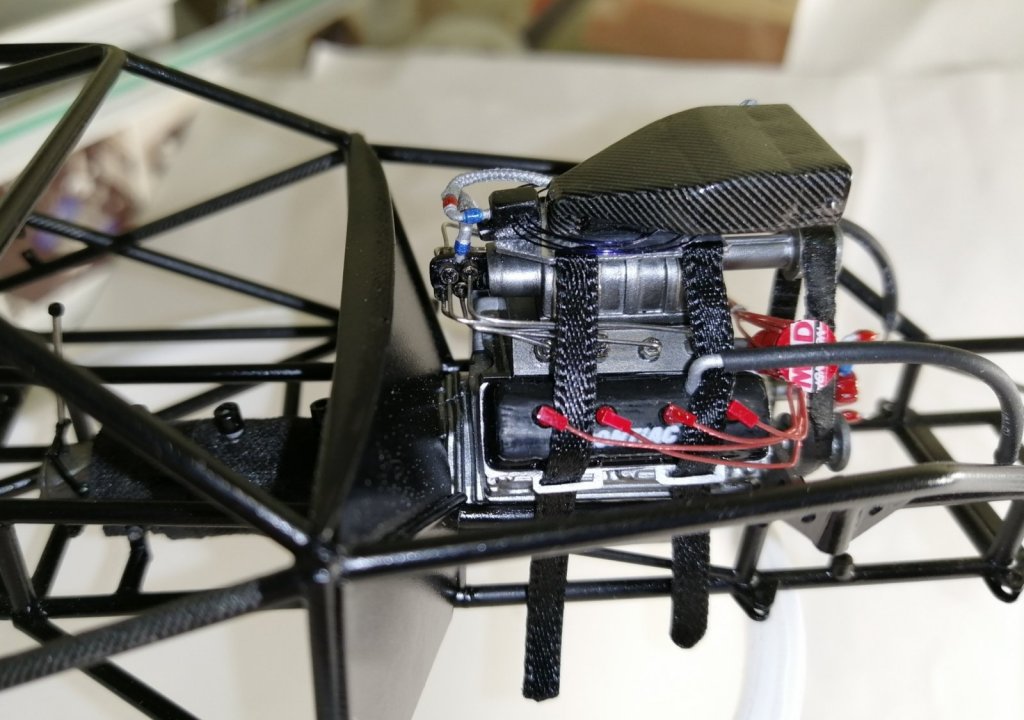

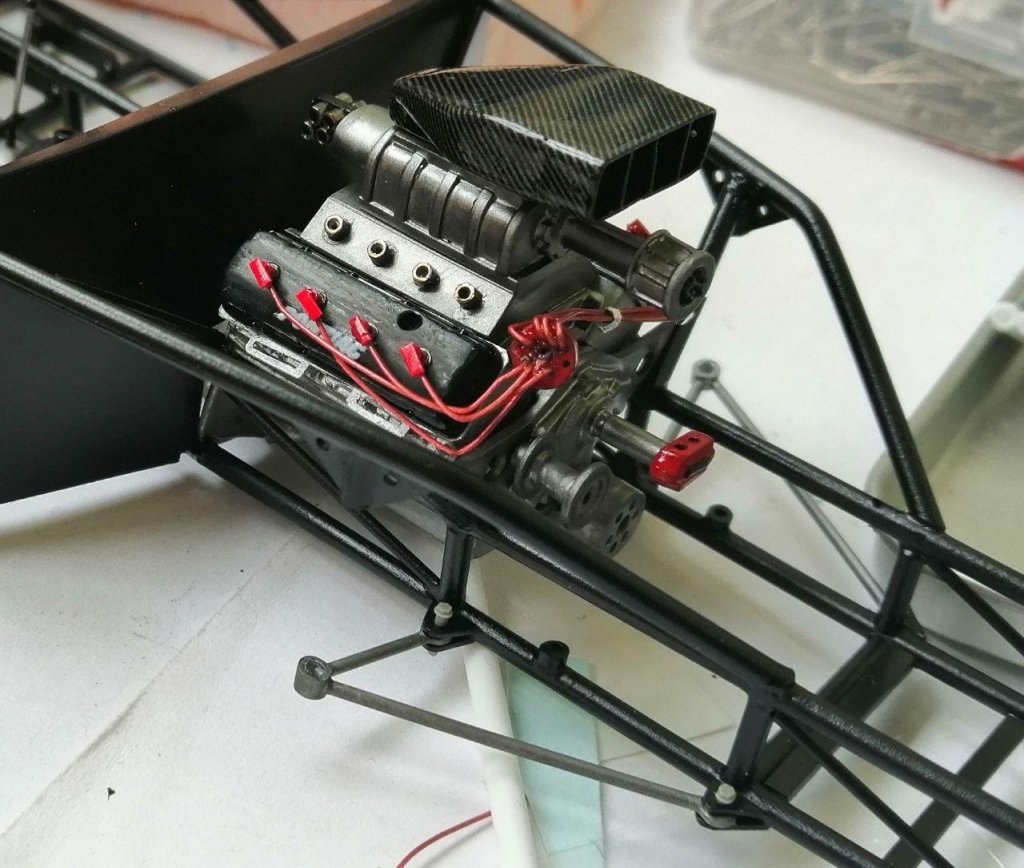

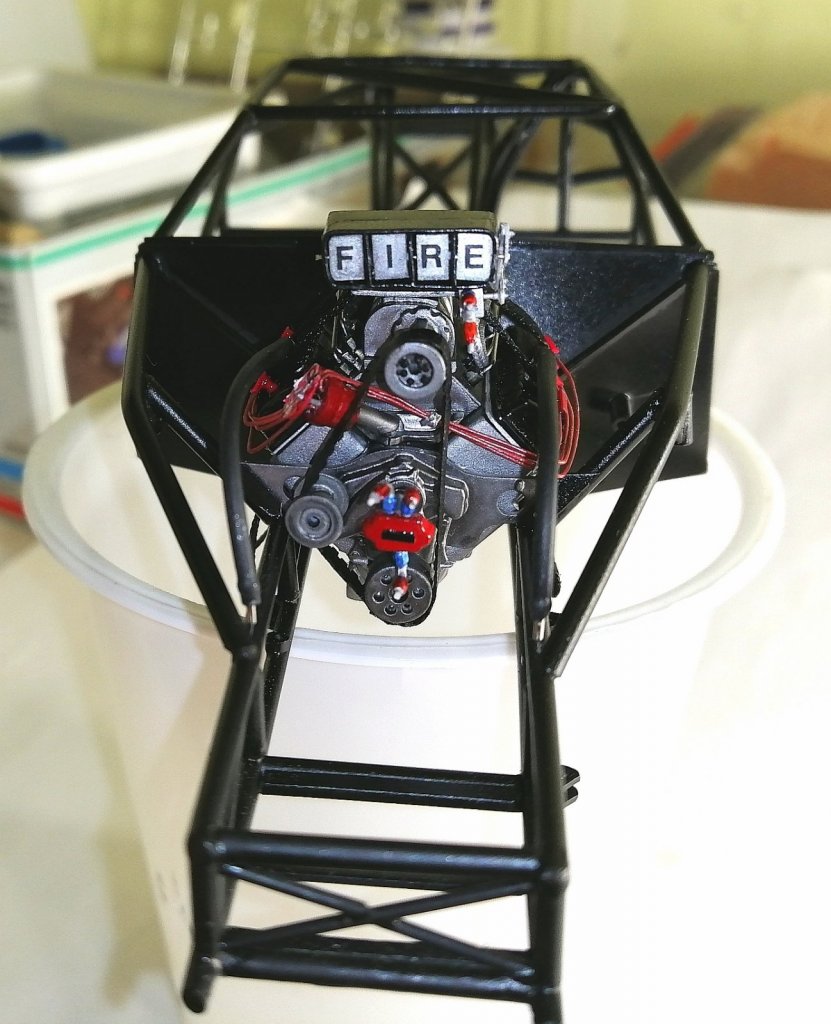

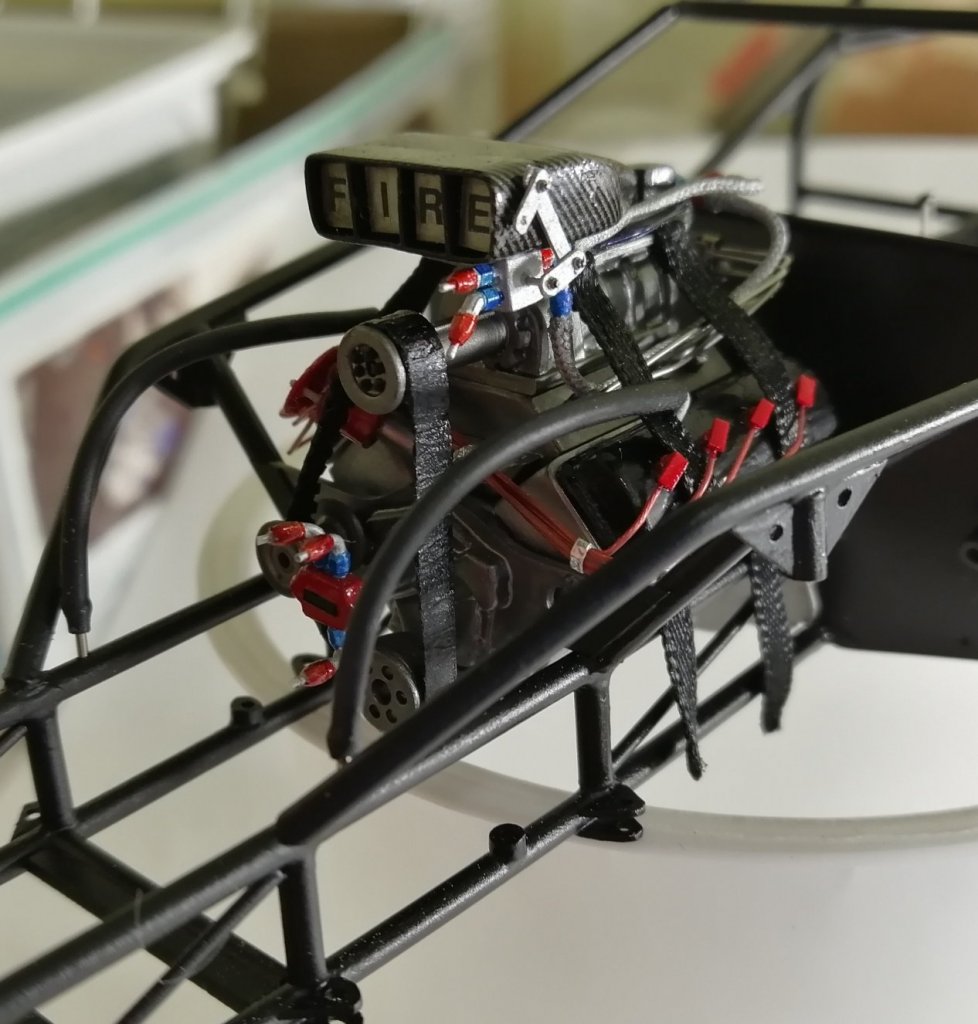

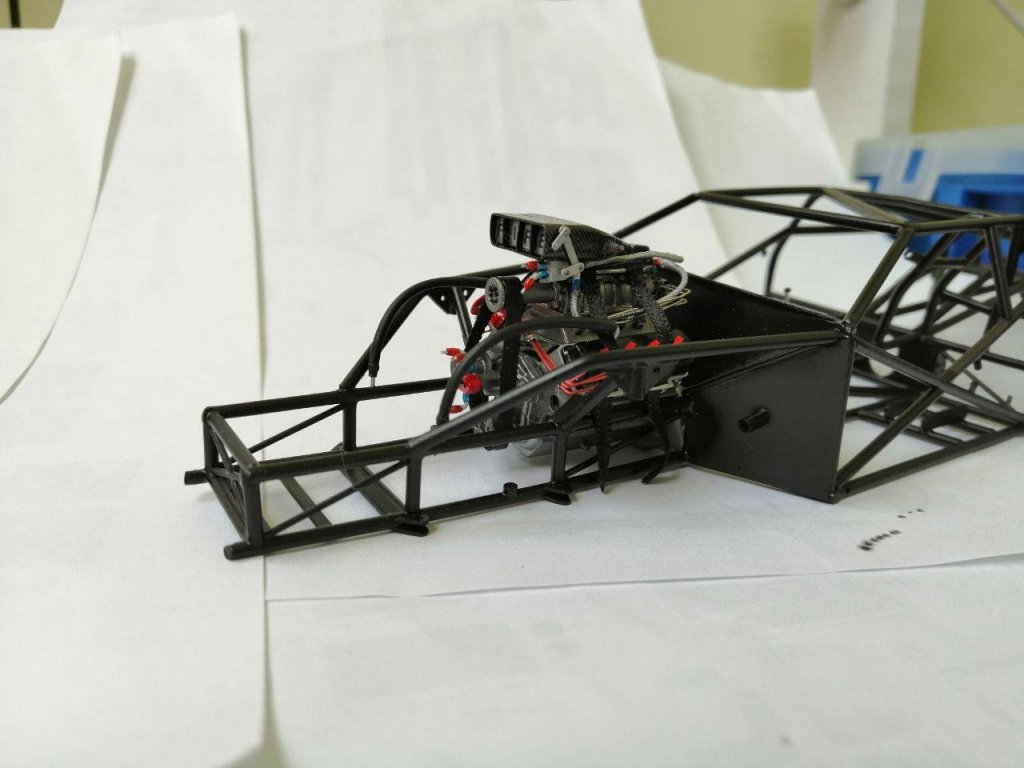

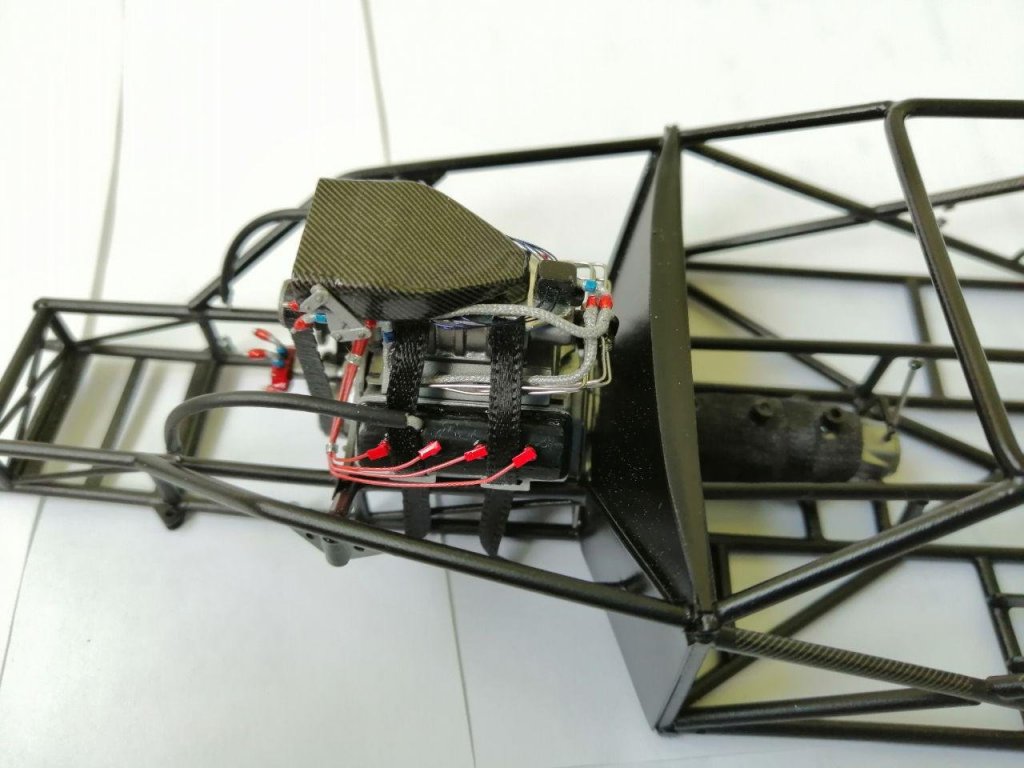

Если говорить про двигатель, то он собран.

Очень сложно ночью ловить свет с трех ламп.



Корявые крышки клапанов вижу, но как вы понимаете ничего уже  не могу сделать. Зубчатый ремень вышел тоже не очень.

Утром докину фото процесса изготовления вот этого всего если интересно.

Жила в одном дворе бабушка, и звали её Скутер. Потому, что с балкона кричала она, когда выходила звать свою внучку Фаину.

-Фаааййяяяя!



Upd: Исправил фото на дневные. Чуть по-лучше. Старые под спойлером.

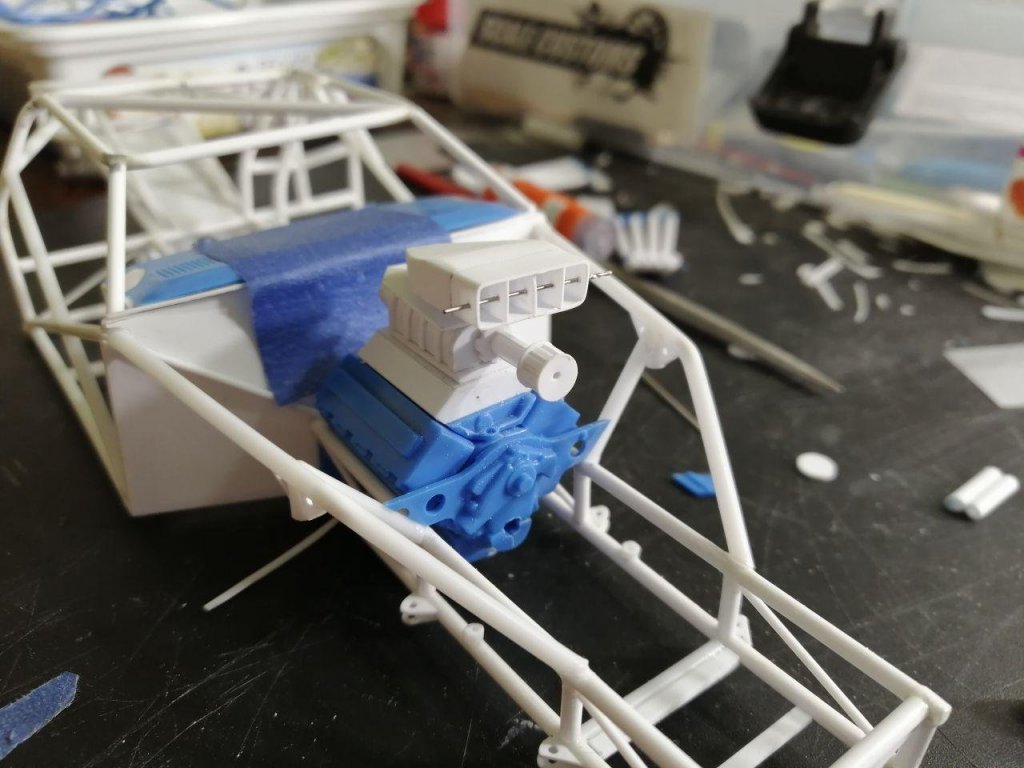

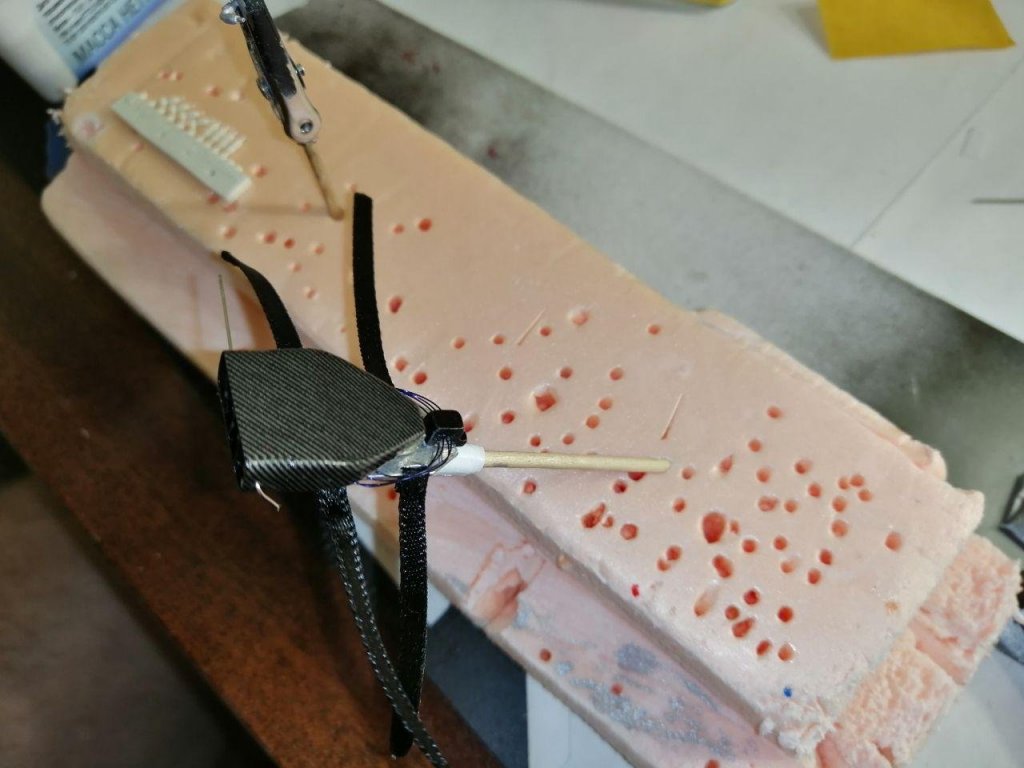

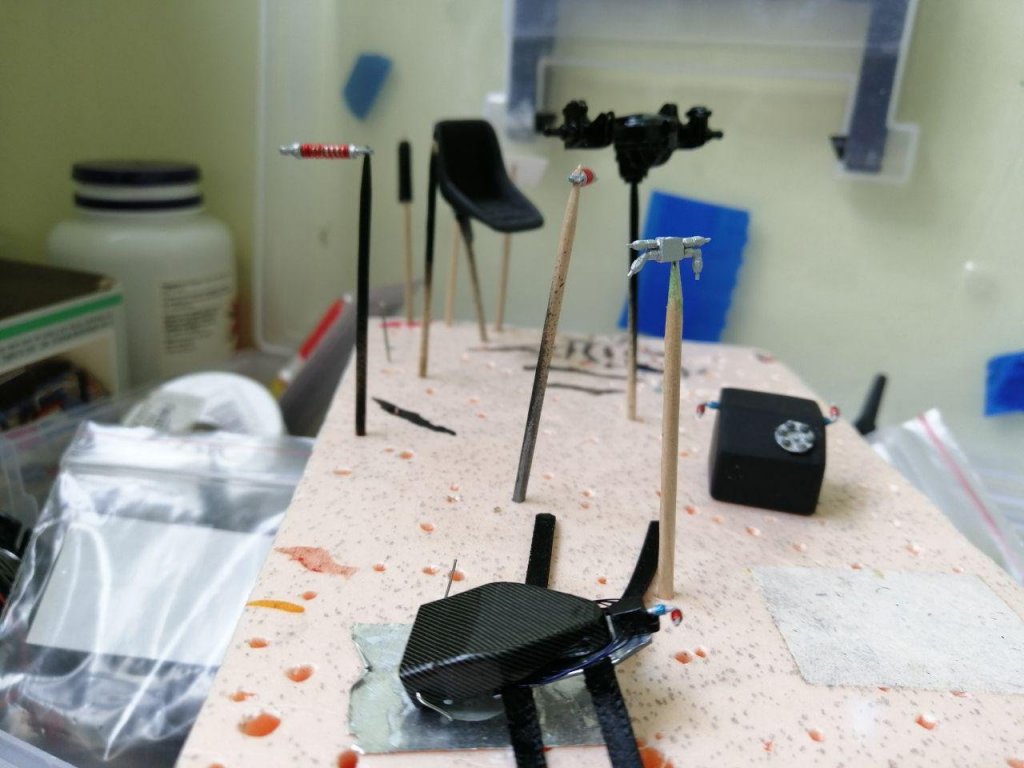

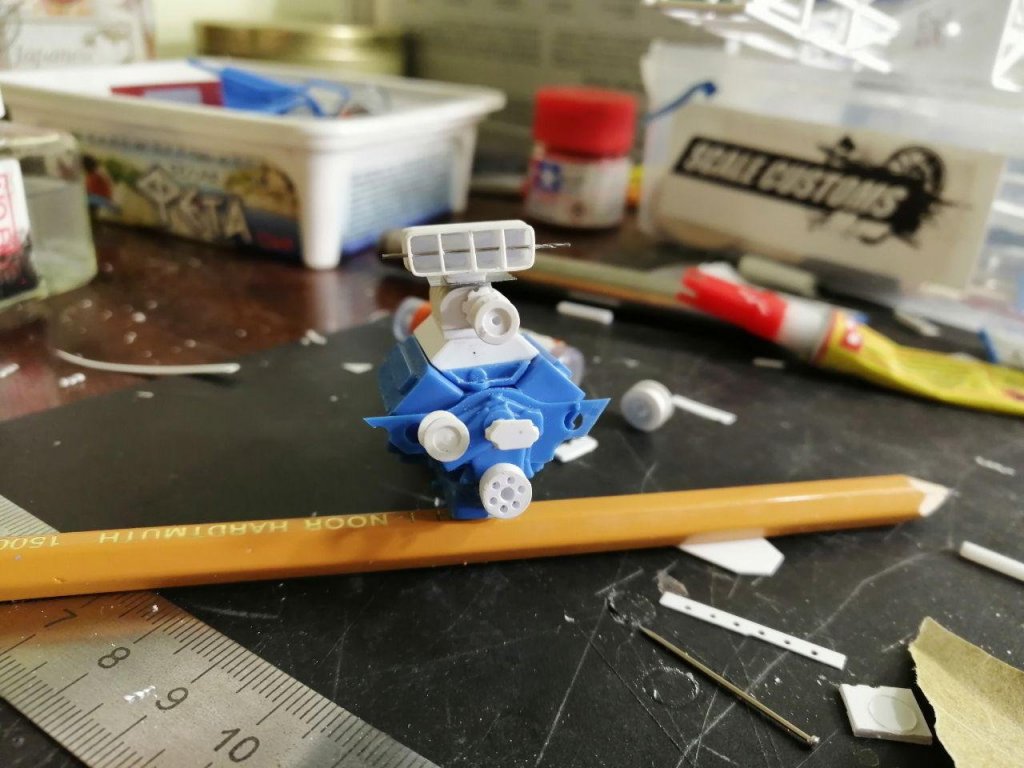

Немного фото самого процесса.

Что из чего сделано.

С основном пластик 0,5, 0,25 (ну это вы видели).

Карбон Studio27. Болтики Masterclub 1мм, и 0,5мм.

Фиттинги - Studio 27.

Соединения на суперчарджере - 0,4 кантал. "Гайки" - бисер MIYUKI Delica HexCut 11.

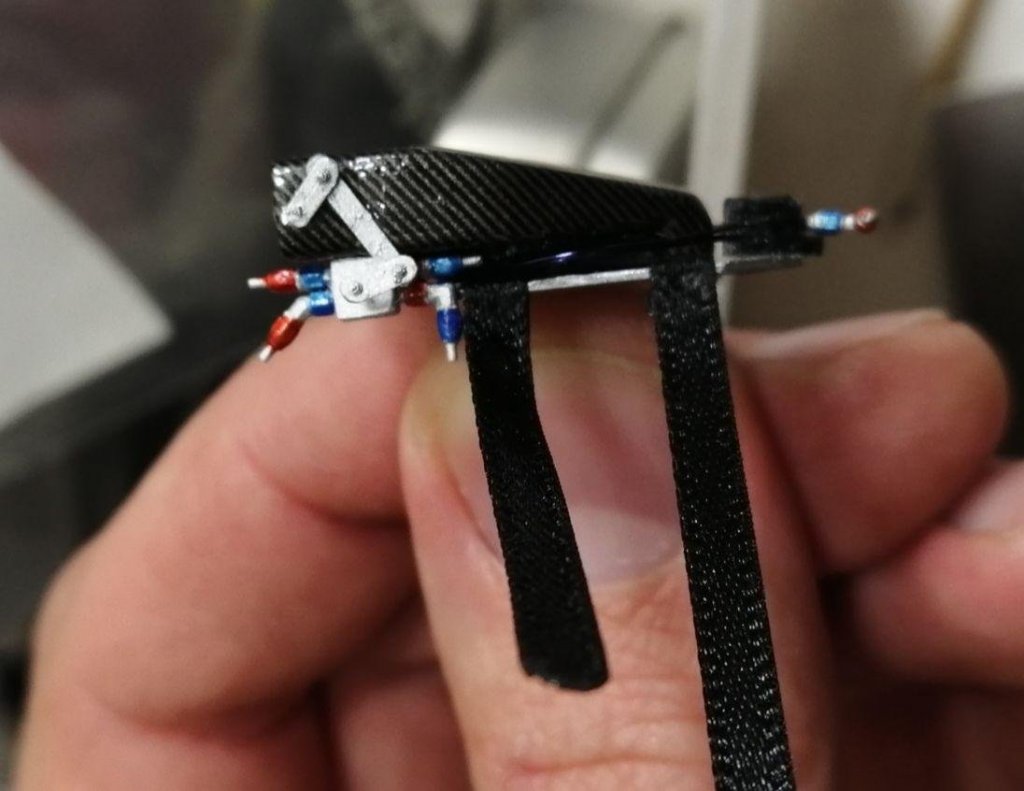

Проводки на воздухозаборнике 0,2 провод Гамма (дикий суслик и даже не видно его)

Проводка на свечи - ХоббиДизайн (вроде).

Больше всего мне нравятся свечи) Прям то что доктор прописал получились. Остальное уже хз. Судить вам.

Спойлер



Изменено 29 May 2019, 09:37:33 пользователем RadioCAT

[E266AA 201]

Хороший двигатель получился! Как делался зубчатый ремень?

[RadioCAT 704]

@E266AA У меня к сожалению только одно фото отвратительного качества, но смысл понятен.

Малярный скотч, по совету Анатолия. Задул матовой краской, потом черт дернул, и прокрасил еще полуматом. Видимо зря. Но ремень можно снять и переделать. Зубья я делал бы больше, 4 слоя скотча вместо двух.



Фото какие-то совсем шумные получаются. Постараюсь исправиться.

Изменено 29 May 2019, 08:06:07 пользователем RadioCAT
