Такой станочек с чпу и сейчас стоит как полнокадровая зеркалка. И если уж взялись сравнивать с фото - то не многие из моделистов имеют такого уровня технику. Плюс для предметной съемки выше крыши хватит обычной мыльницы. Главное не полениться организовать предметный столик с антуражем и найти пару-тройку ламп.



Но дело не в этом. Да и Юра скорее всего имел ввиду восторг от применения технологий да и всего происходящего процесса.



Судя по фото плоскости дверей с плоскостями крыльев не совпадают(двери имеют выпуклые внешние плоскости, а крылья по моему просто прямые). Шпаклевкой будет выравниваться?

Изменено 5 Aug 2020, 19:13:44 пользователем 4auka

[PETERSON 9595]

Ну, вопрос доступности таких технологий всё же не столь однозначен. Одно дело раскошелиться на компрессор и аэрограф, которые пригодятся для покраски каждой модели, и совсем другое дело приобрести 3Д-принтер или фрезерный станок с ЧПУ, которые могут понадобиться лишь при глубокой детализации или кастомизации. Большинству моделистов такие девайсы приобретать довольно накладно, исходя из их потребностей. К тому же, освоить технику использования этих устройств вкупе с овладением соответствующим софтом - задача совсем нетривиальная, по сравнению с тем же аэрографом.

[Брат Петерсона 1101]

Если есть тяга у моделиста к высоким технологиям, то на сегодняшний день он может себе позволить иметь и принтер и станки. У меня и опыт и инструмент копились многими годами. Тут моделисты демонстрируют залежи несобранных коробок. 10 коробок это примерно стоимость станка, так что не в деньгах проблема. Мне хочется, чтобы окружающие восхищались не только американской шестерёнкой в стартере модели, но и фантастическими работами наших моделистов. Радует, что и у нас есть такой вектор развития. Понятно, что это единицы и всё упирается именно в сложность инженерного творчества.

  В 05.08.2020 в 19:12, 4auka сказал:

Судя по фото плоскости дверей с плоскостями крыльев не совпадают(двери имеют выпуклые внешние плоскости, а крылья по моему просто прямые). Шпаклевкой будет выравниваться?

Показать

Крылья я буду отрезать, сдвигать и править шпаклёвкой только после завершения основных работ с задней частью кузова, так как на них нанесены контрольные маркеры (крестики). Их я использую для измерений геометрии.

[yura1961 3591]

@PETERSON Миша на 100% раскрыл мою мысль.А вот этой строкой на все 200%

  В 05.08.2020 в 19:38, PETERSON сказал:

К тому же, освоить технику использования этих устройств вкупе с овладением соответствующим софтом - задача совсем нетривиальная, по сравнению с тем же аэрографом.

Показать



  В 05.08.2020 в 19:12, 4auka сказал:

. Да и Юра скорее всего имел ввиду восторг от применения технологий да и всего происходящего процесса.

Показать

Антон,естественно от процесса и технологий только восторг и понимание что самому такое никогда не освоить в силу возраста и других обстоятельств.

[Брат Петерсона 1101]

@yura1961  Человек всегда всматривался в звёздную даль и мечтал о чём-то великом. Уменьшенные в 24 раза стремления всё равно остаются большими. Юрий, не обращайте внимание на возраст и обстоятельства, стремитесь всегда к чему-то большему и радуйте нас своими работами. С днём рождения!

[Брат Петерсона 1101]

Продолжаю проектировать заднюю часть автомобиля в 3D.

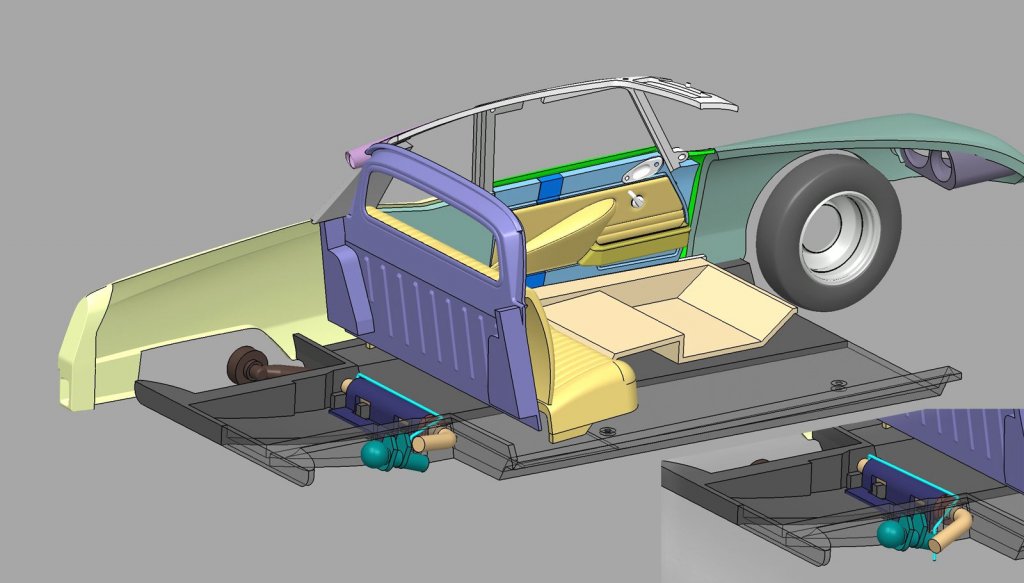

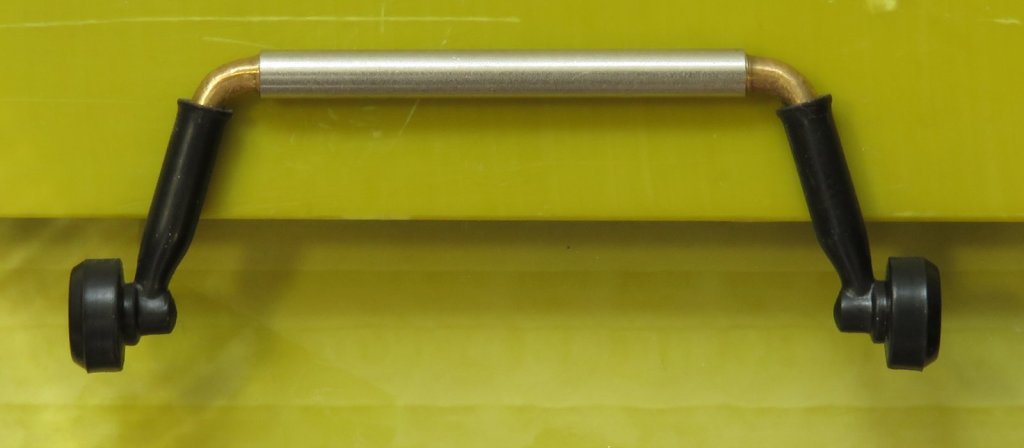

Параллельно занимаюсь мануальным напилингом, уж больно увлекательным оказалось это занятие. На своём проекте хотел сделать регулируемую подвеску и вот решился. Разработал концепцию на компьютере и начал воплощать её на модели. Регулировка клиренса заднего моста будет осуществляться перемещением рычага торсиона (на картинке голубого цвета) под зелёной гидросферой. Для фиксации положений этого рычага на платформе сделаю засечки, когда масса модели уже сформируется. Задние рычаги порезал и объединил в единую балку из латуни.

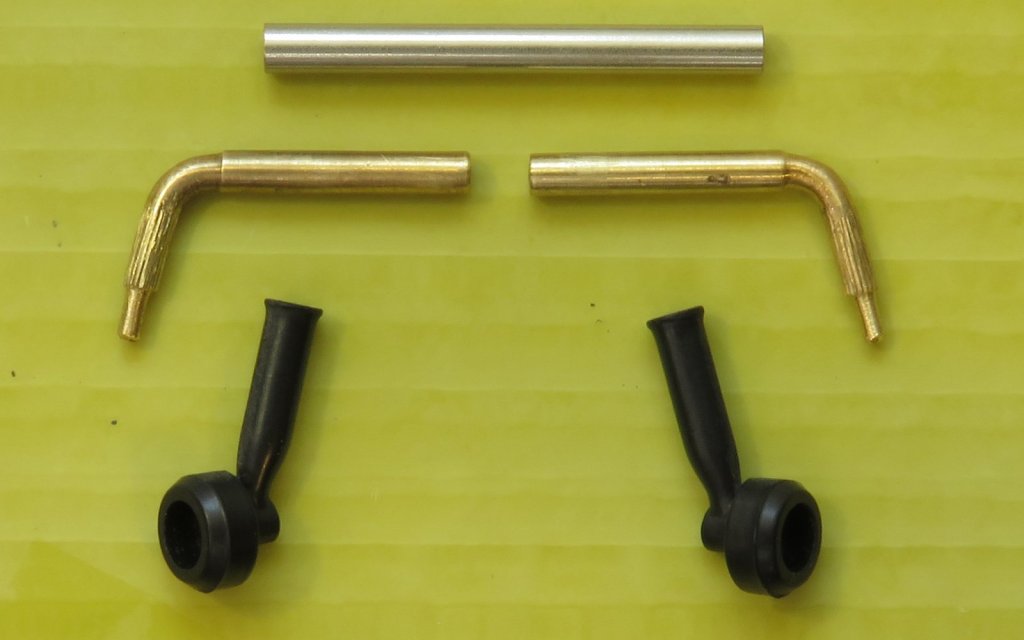

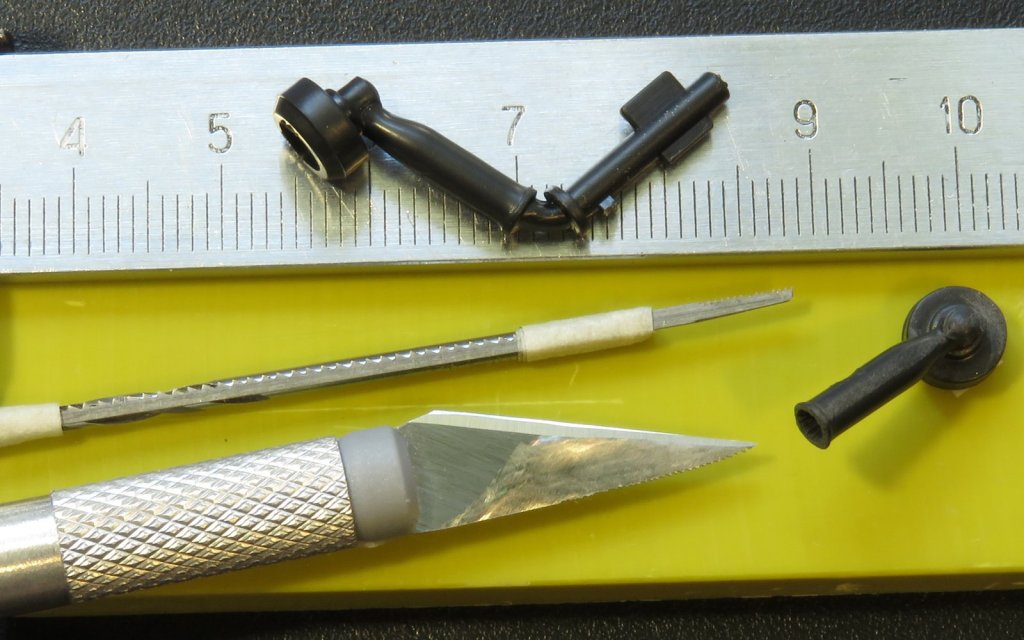

Для фиксации полистирольных чулков, для предотвращения возможного проворачивания их относительно латуни, на сопрягаемых поверхностях я изготовил шлицы. Клею я не особо доверяю в таких моментах. Для нарезания шлицев в просверленных отверстиях рычагов пришлось изготовить миниатюрную пилку из лобзиковой. Ранее для распиливания модели и других деталей изготовил самодельную пилу. Нанёс зубья на тыльную сторону модельного ножа из Леруа, предварительно утоньшив его до 0.3 мм.



С передней подвеской сложнее, пока не буду с ней заморачиваться. За прошедшее время также раскроил коврик салона для укороченного варианта и уменьшил угол между спинкой и подушкой заднего дивана.





[PETERSON 9595]

Неслабо ты заморочился с рабочей подвеской!

[John Wick 3976]

Следующий шаг - точеные гидропневматические сферы и магистрали из тонкой трубочки)

[4auka 2801]

Безумство какое то..

[AeroMax 1095]

  В 10.08.2020 в 10:48, 4auka сказал:

Безумство какое то..

Показать

Нет, это - кайф ТВОРЦА!

[Брат Петерсона 1101]

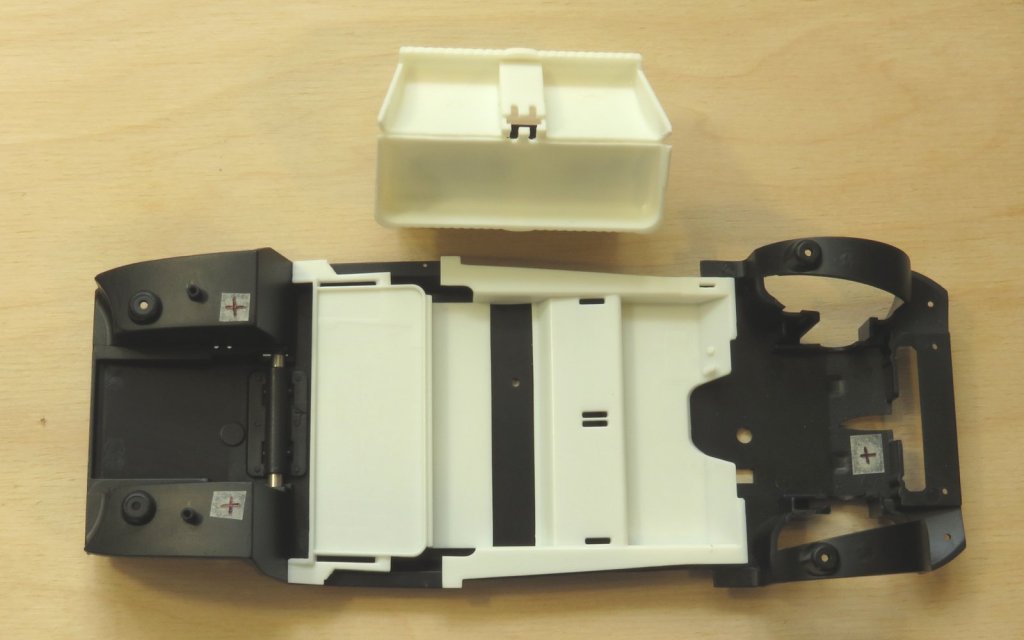

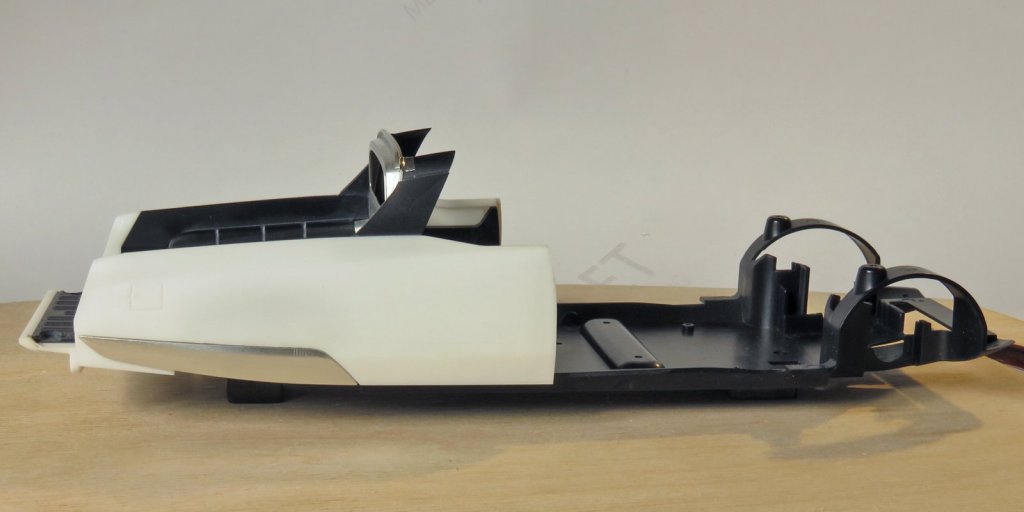

Изготовил ещё две кузовные детали. Перегородка отфрезерована из Д-16, пол багажного отсека из искусственного камня Staron.





Легким движением руки DS Pallas превращается...



превращается Pallas...



в автомобиль Флинстоунов ?





Вот она, мечта Н.Фоменко: автомобиль со сменными кузовами.

[John Wick 3976]

  В 13.08.2020 в 14:05, Брат Петерсона сказал:

Перегородка отфрезерована из Д-16

Показать

Интересно, сколько машинного времени это заняло?

[cuba_13 3342]

А панель из камня не будет слишком тяжелой?

[Брат Петерсона 1101]

  В 13.08.2020 в 16:27, John Wick сказал:

Интересно, сколько машинного времени это заняло?

Показать

Станок я запустил около 14.00, снял готовую деталь со станка в двенадцатом часу. На переворот и перепозиционирование ушло около двух часов.

  В 13.08.2020 в 17:07, cuba_13 сказал:

А панель из камня не будет слишком тяжелой?

Показать

Каменная деталь весит 12 грамм при толщине ~2.5 мм, алюминиевая весит 5 грамм при толщине ~0.6 мм.

[AeroMax 1095]

"Красиво! Волшебно. Тонкая, однако, работа!" (с)

[PETERSON 9595]

Потрясающее перевоплощение.

[Брат Петерсона 1101]

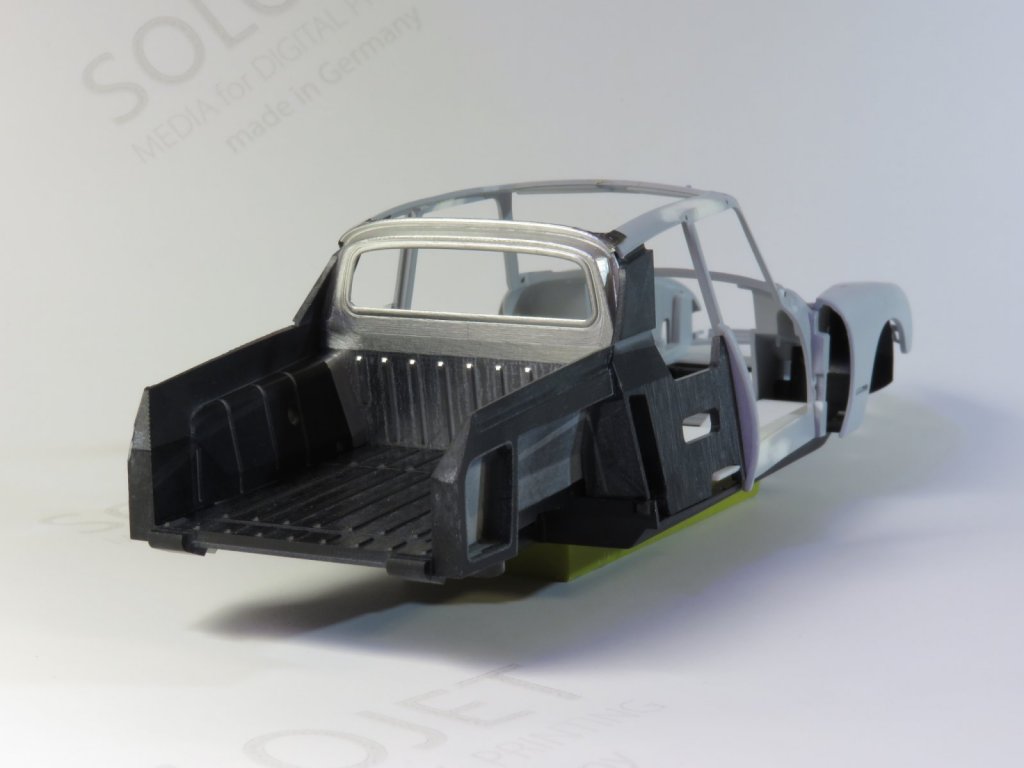

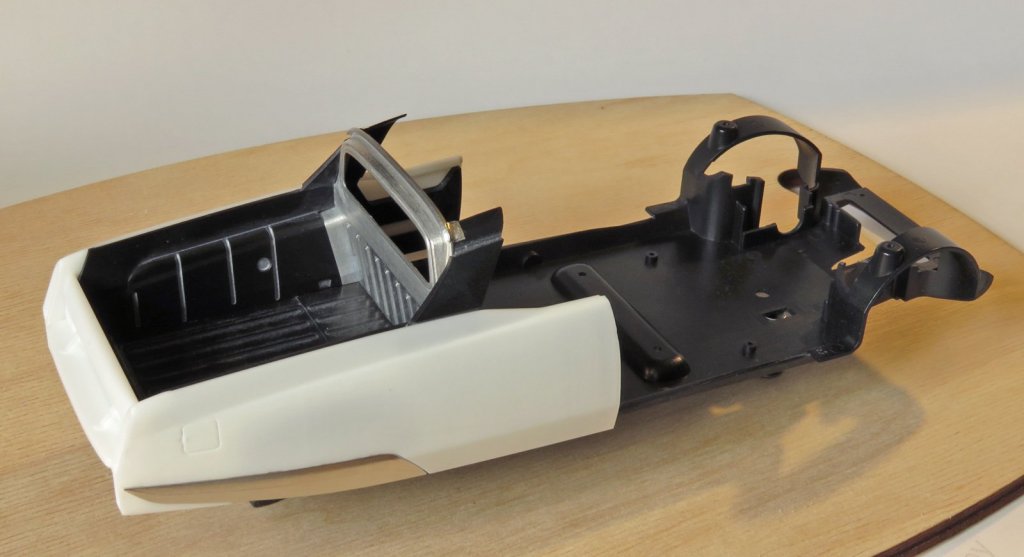

Кузов начинает приобретать пикаповость. Ещё десять тысяч вёдер и золотой ключик в замке зажигания.







Каменная внутренняя часть боковины.



[PETERSON 9595]

  В 17.08.2020 в 19:14, Брат Петерсона сказал:

Ещё десять тысяч вёдер

Показать

Крутяк! Принтер, смотрю, в дело так и не пошёл? Зря покупал?

[Брат Петерсона 1101]

@PETERSON  На принтере хочу напечатать сиденья и детали моторного отсека. На тонкостенном кузове сейчас не до экспериментов, слишком всё ужато во времени.

Изменено 18 Aug 2020, 07:29:25 пользователем Брат Петерсона

[4auka 2801]

Поймал себя на мысли, что если бы впервые зашёл на форум и посмотрел все эти фотографии подумал бы что строят реальный автомобиль. Детали точат на заводах, кузов меняют, реставрируют...



красота!

[Брат Петерсона 1101]

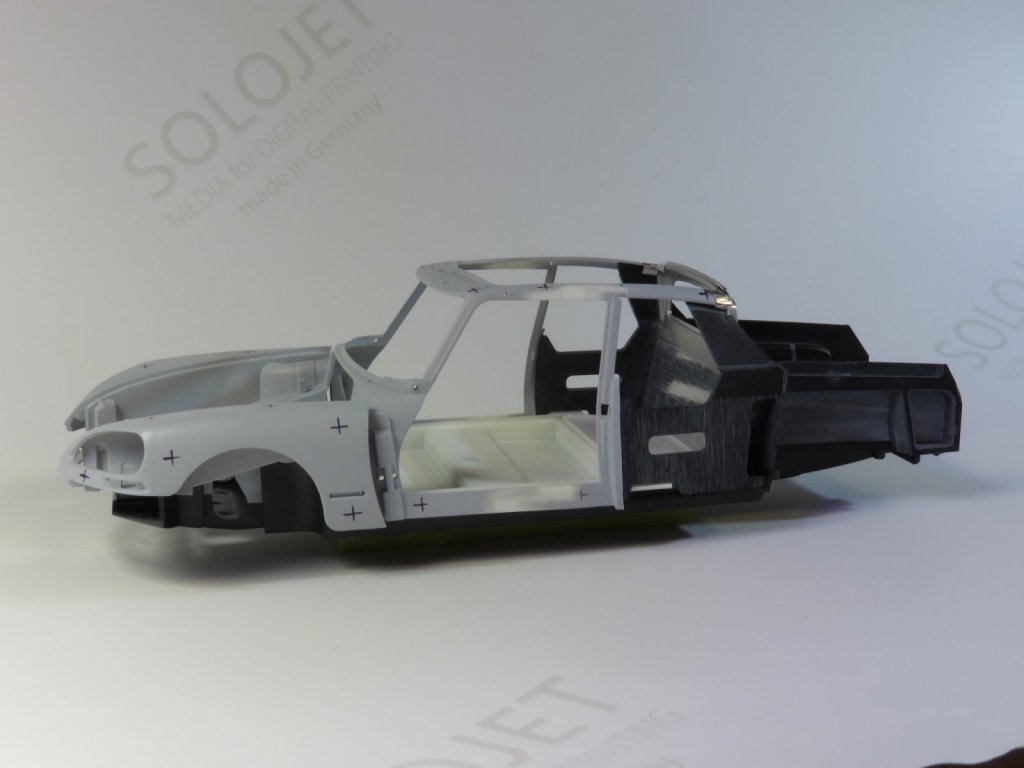

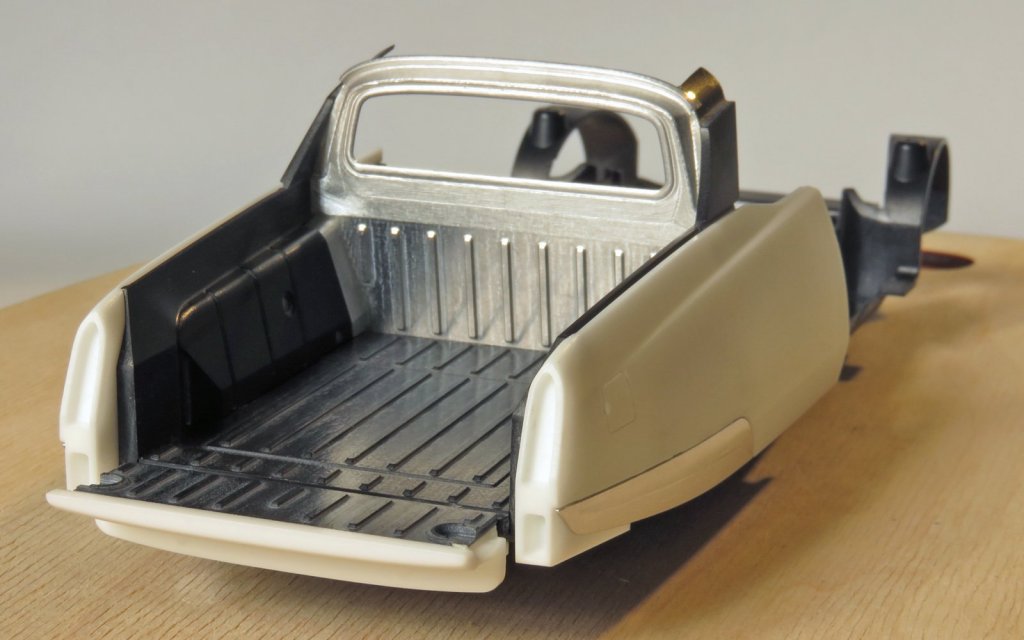

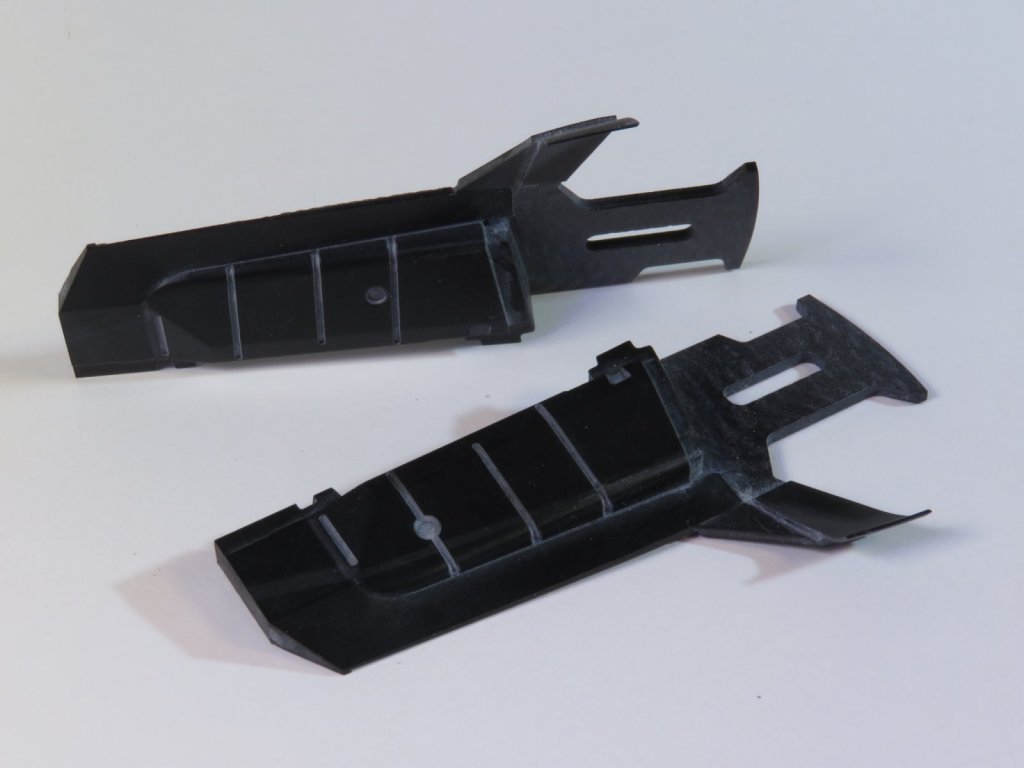

Закончил изготовление кузовных панелей задней части. Белые детали фрезеровал из акрила Staron. Далее нужно будет склеить каркас кузова и тогда займусь передом.

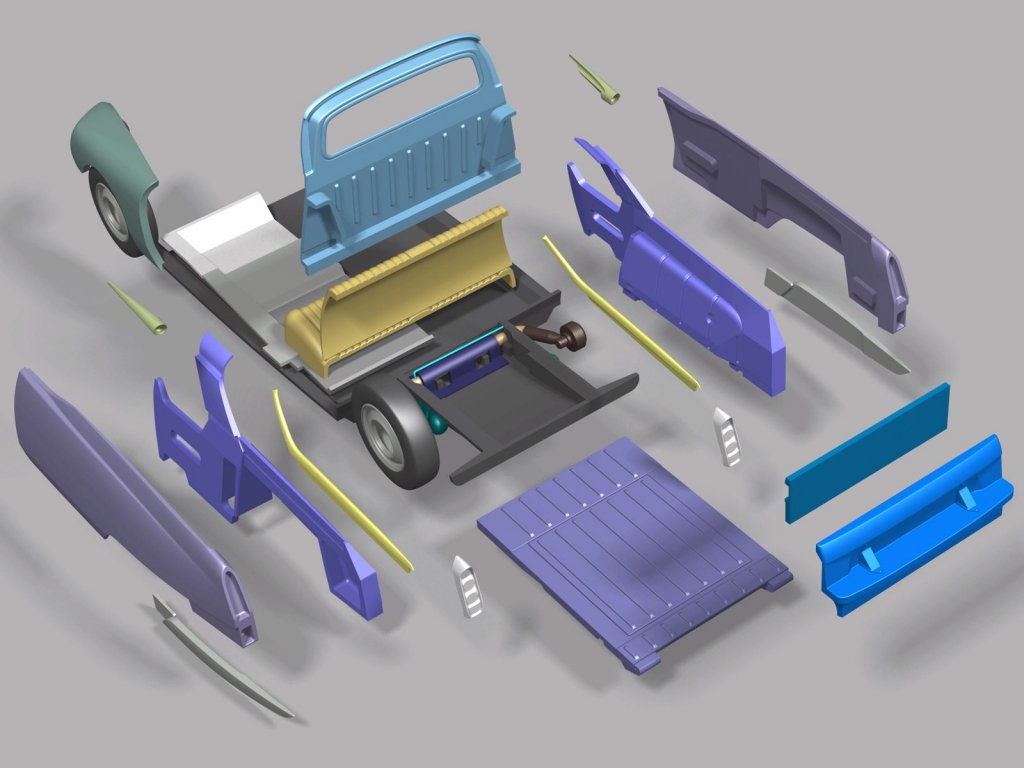

Ну и взрыв м̶о̶з̶г̶а схема:

[kolucci 401]

Меня восхищает не только сама работа, а ещё и методичность, с которой она выполняется. Такое впечатление, что есть график работ, согласно которому все выполняется. Все четко и размеренно. Это круто.

[RBPencil 2577]

  В 22.08.2020 в 17:58, kolucci сказал:

Меня восхищает не только сама работа, а ещё и методичность, с которой она выполняется. Такое впечатление, что есть график работ, согласно которому все выполняется. Все четко и размеренно. Это круто.

Показать

Я тоже на это обратил внимание, да и Михаил лично сказал что если сбоя не произойдет по графику должен закончить стройку к концу конкурса(почти дословно).

[PETERSON 9595]

  В 22.08.2020 в 17:58, kolucci сказал:

а ещё и методичность, с которой она выполняется

Показать

Это то, чего обычно не хватает мне.

  В 22.08.2020 в 19:57, RBPencil сказал:

по графику должен закончить стройку к концу конкурса

Показать

Скрестим пальцы!

  В 22.08.2020 в 12:15, Брат Петерсона сказал:

Ну и взрыв м̶о̶з̶г̶а

Показать

Так и есть. Задние крылья - вышак! Фрезеровал с двумя переустановками?

[Брат Петерсона 1101]

  В 22.08.2020 в 17:58, kolucci сказал:

Такое впечатление, что есть график работ, согласно которому все выполняется.

Показать

Теоретически я примерно поделил объём необходимой работы на этапы и временные рамки, иногда на бумаге составляю план график на неделю. К концу этого месяца планирую завершить основные работы по кузову.

  В 22.08.2020 в 21:30, PETERSON сказал:



 Задние крылья - вышак! Фрезеровал с двумя переустановками?

Показать

Да. Лицо, тыл и установка вертикально для пазов в торцах крыльев.
