[Чемпионат SC] [Управляемый занос] Ford GT 2017

[lexer 802]

Все... будущее все плотнее и плотнее вживляется в будни моделистов. Очень здорово получилось.



Изменено 26 Mar 2021, 10:31:40 пользователем lexer

[John Wick 3925]

28 minutes ago, Andrey Labuzov said:

Даже не знал, что такие готовые допы есть. Обычно, такую штуку делают за часок, из подручных материалов.

Допы позволяют менять положение антикрыла и угол установки, то есть там шарнирное соединение и штоки двигаются вверх-вниз, именно это я и пытался повторить. Для простой имитации, согласен, достаточно 4 стержня.

29 minutes ago, lexer said:

Все... будущее все плотнее и плотнее вживляется в будни моделистов. Очень здорово получилось.



Спасибо, но я думаю, что, в целом, для большинства моделистов новые технологии всего лишь расширят ассортимент дополнений. Покупать принтер не имея 3д моделей не имеет смысла. Хотя, не исключаю, что скоро, какая-нибудь HD будет продавать математические модели, а не смоляные отливки.

Изменено 26 Mar 2021, 10:59:48 пользователем John Wick

[Tolibass 7403]

Класс!

Совершенству нет придела. Отличные доработки.

[Брат Петерсона 1063]

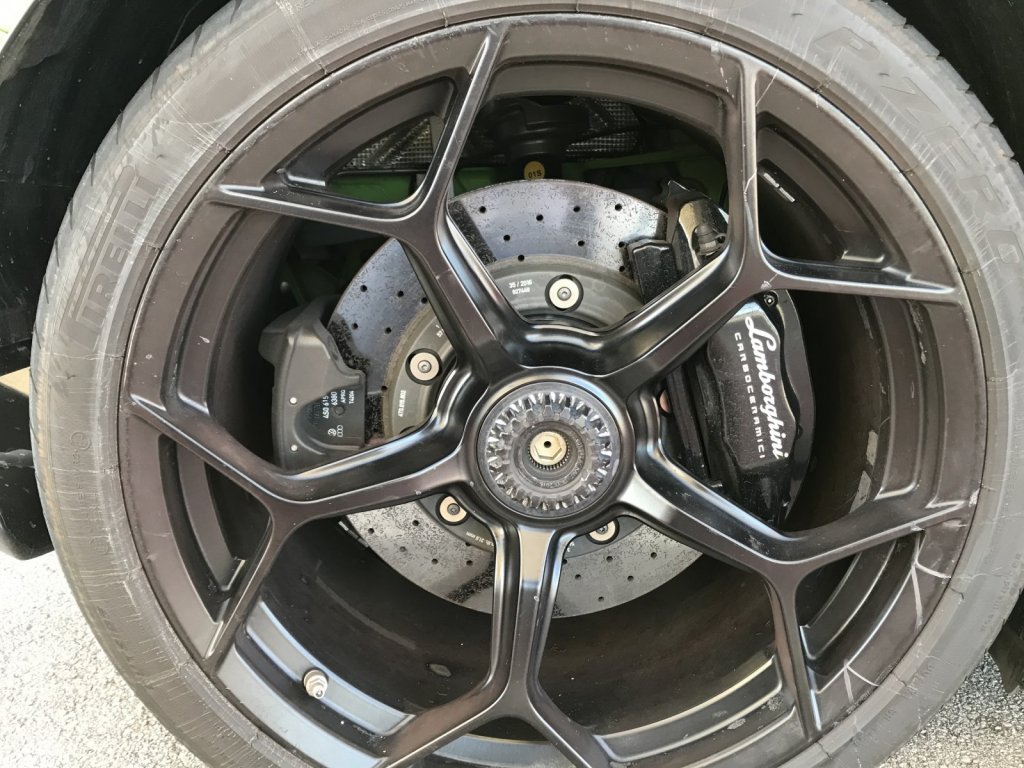

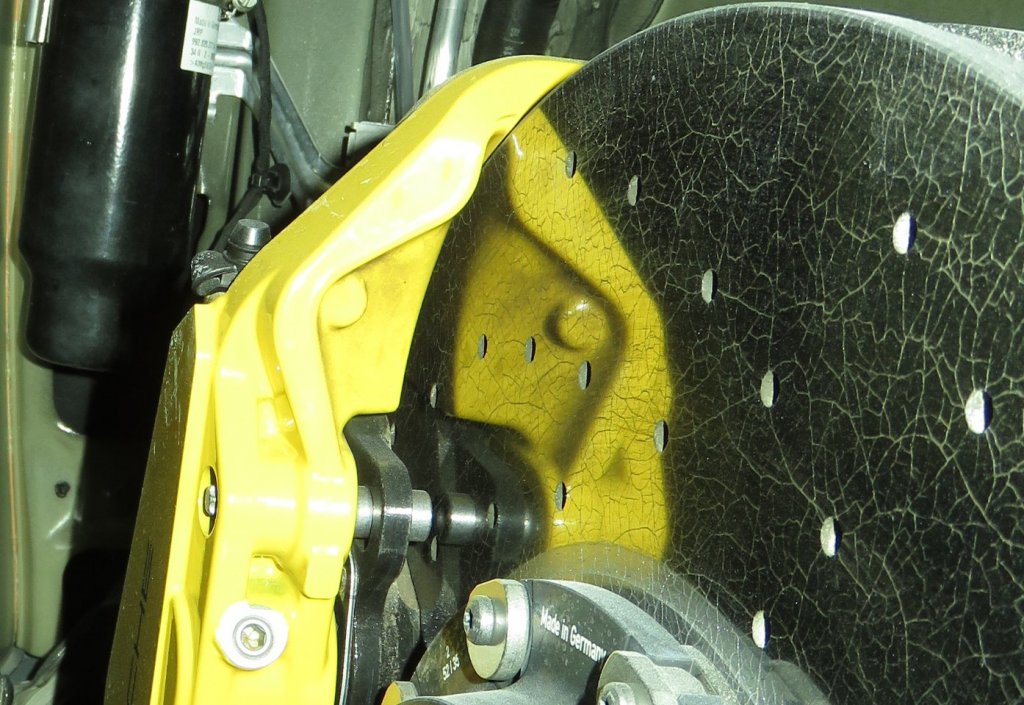

@John Wick  На фотографиях тормозные диски смотрятся матовыми, а настоящие  имеют поверхность растрескавшегося тёмно-серого зеркала и отражают соседние детали. Или диски ещё не покрашены?

[John Wick 3925]

10 minutes ago, Брат Петерсона said:

@John Wick  На фотографиях тормозные диски смотрятся матовыми, а настоящие  имеют поверхность растрескавшегося тёмно-серого зеркала и отражают соседние детали. Или диски ещё не покрашены?

Имитировать трещины в нашем масштабе не имеет смысла, но то что должны блестеть это верно, особенно, которыми пользуются:

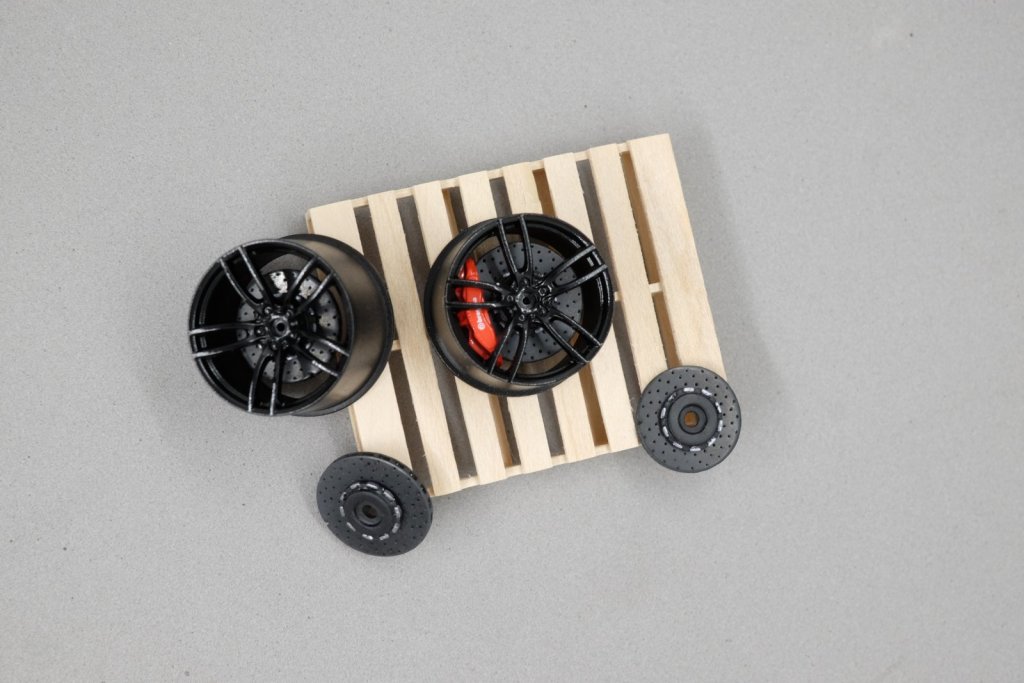

Диски не будут краситься, я отлил их из смолы с графитовым наполнителем. Пройдусь более мелкой шкуркой и будут блестеть.

[AeroMax 936]

6 часов назад, John Wick сказал:

Диски не будут краситься, я отлил их из смолы с графитовым наполнителем.

Вах! А ты не стоишь на месте! Что же дальше будет!?

[Левша 806]

21 час назад, John Wick сказал:

 поэтому ограничился промежуточным вариантом - скопировать тормозные суппорты из набора,



Ром, если не сложно, можно поподробней про - скопировать?

Изменено 27 Mar 2021, 07:21:25 пользователем Левша

[John Wick 3925]

1 hour ago, Левша said:

Ром, если не сложно, можно поподробней про - скопировать?

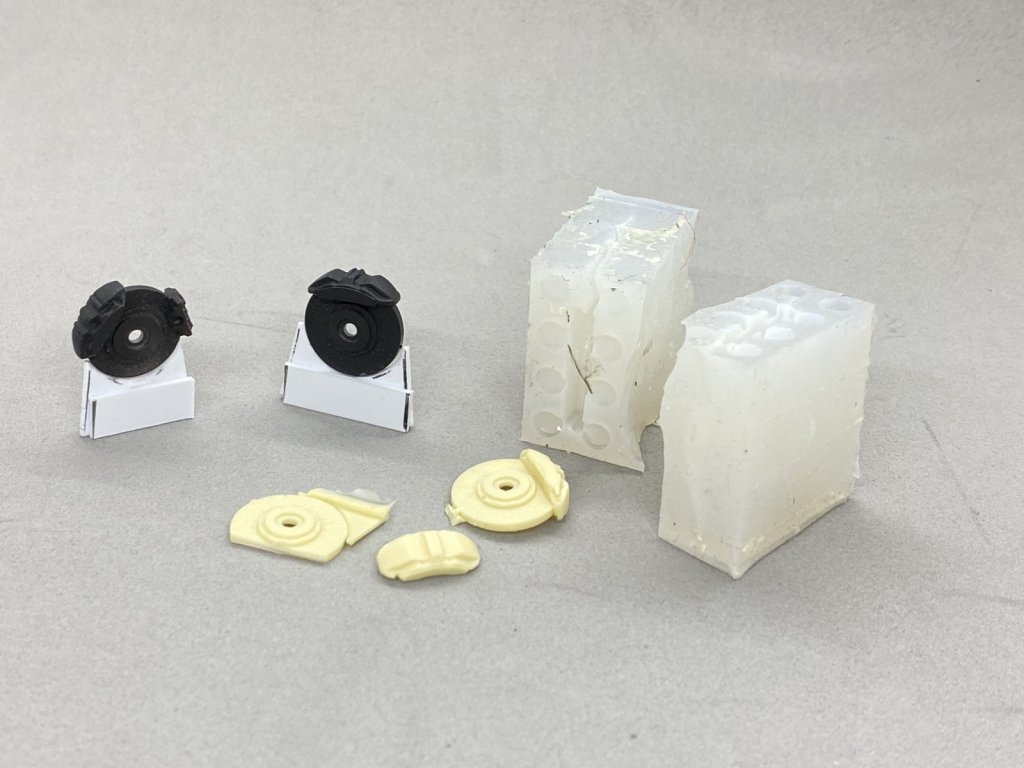

Деталь помещается на основание, которое формирует путь смолы, можно посмотреть на кучу дополнений из смолы, на них хорошо видны эти основания. Вокруг детали создаётся опалубка и заливается силикон, я рекомендую использовать с отвердителем на основе платины, оловянный делает форму жирной, впоследствии. Когда силикон застынет, в форму заливается полиуретановая смола (хорошо растекается и полимеризуется в течении 20 минут-часа). У меня нет вакуумной камеры, поэтому приходится делать несколько попыток из-за пузырей.



Отшлифовал/отполировал имитацию дисков - блестят, но не как зеркало, но думаю остановиться на этом.

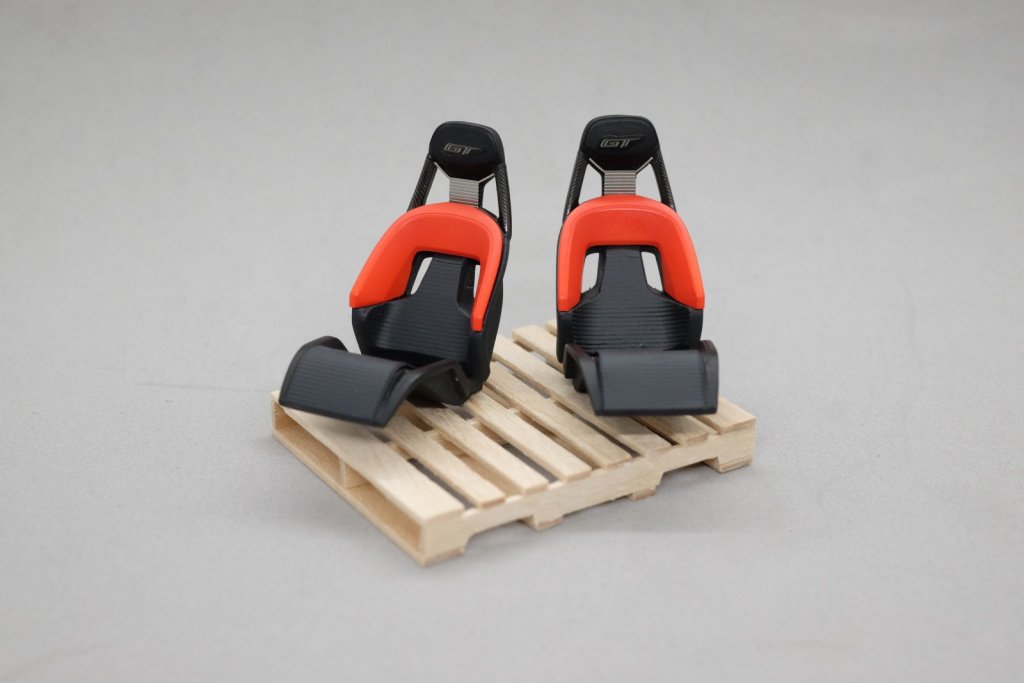

Закончил сиденья.

Изменено 27 Mar 2021, 08:35:45 пользователем John Wick

[John Wick 3925]

Набор от Тамии собирается легко из коробки, к тому же, тут не так много деталей. Но, вступив в секту Анны Кубик и начав разработку дополнений, тяжело не попробовать повторить одну из заметных деталей третьего поколения Ford GT. Как и многие суперкары, Форд оборудован дверьми, распахивающимся вверх и вперед. Ось вращения проходит через кронштейн, который крепится к монококу, где располагается кабина.

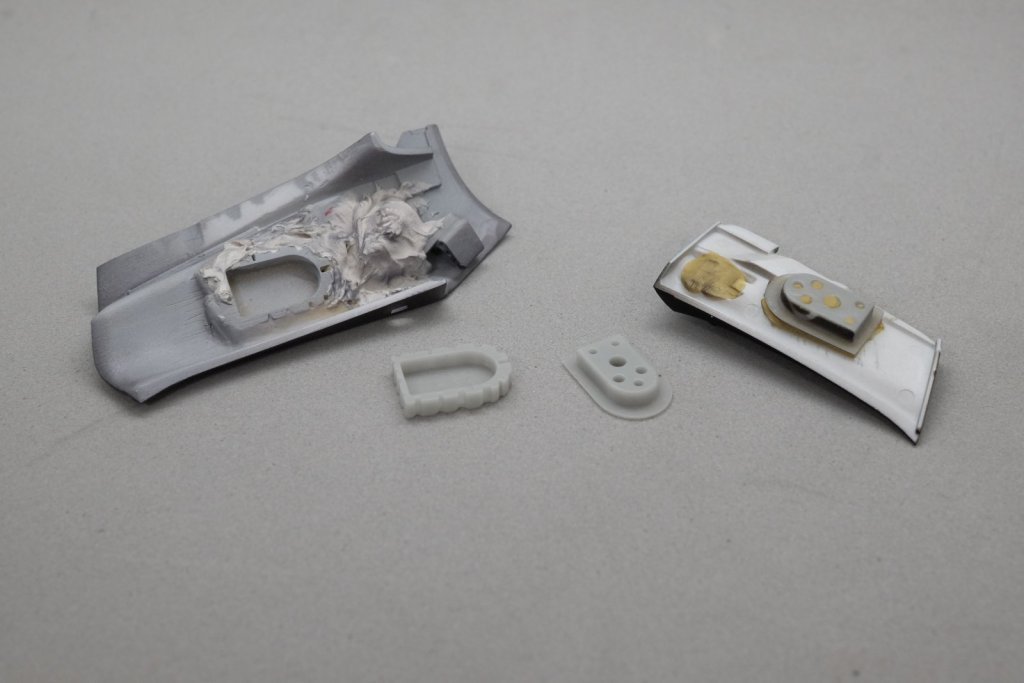

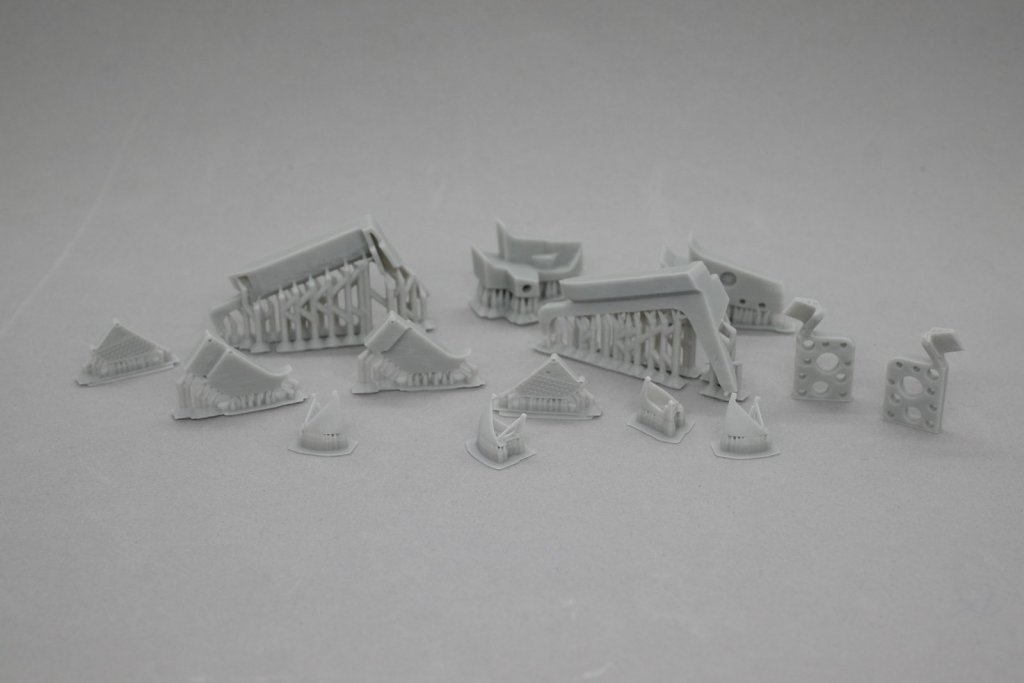

Открывающиеся двери подразумевают изготовление деталировки проема, внутреннее оформление дверей и сами петли. Разработал необходимые детали и напечатал их. Не обошлось без местной подгонки с использованием полиэфирной и эпоксидной шпаклевок.

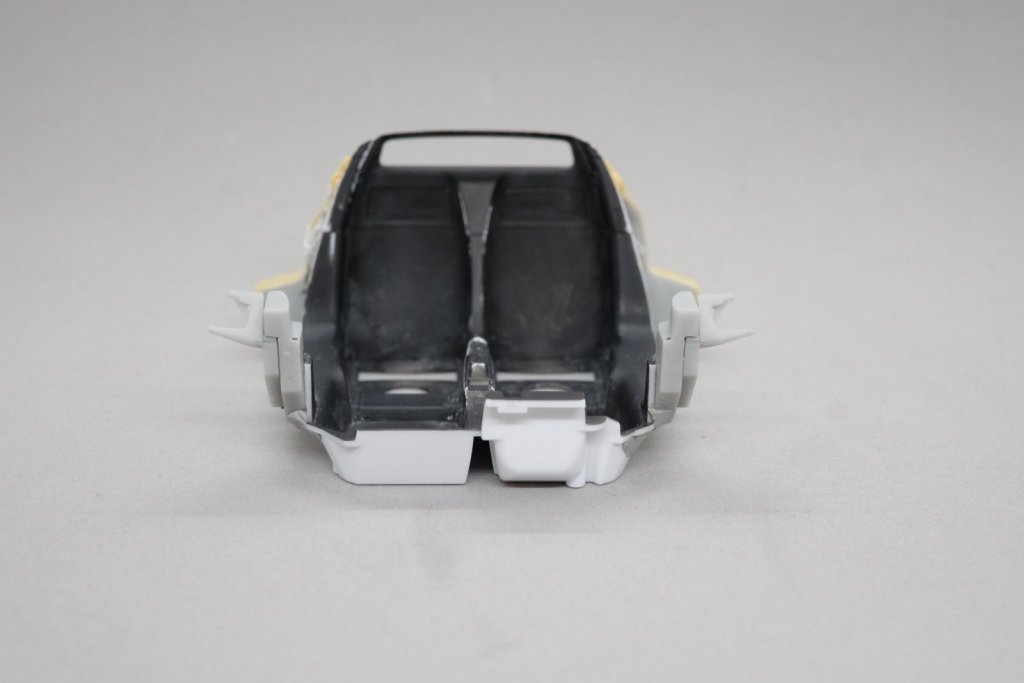

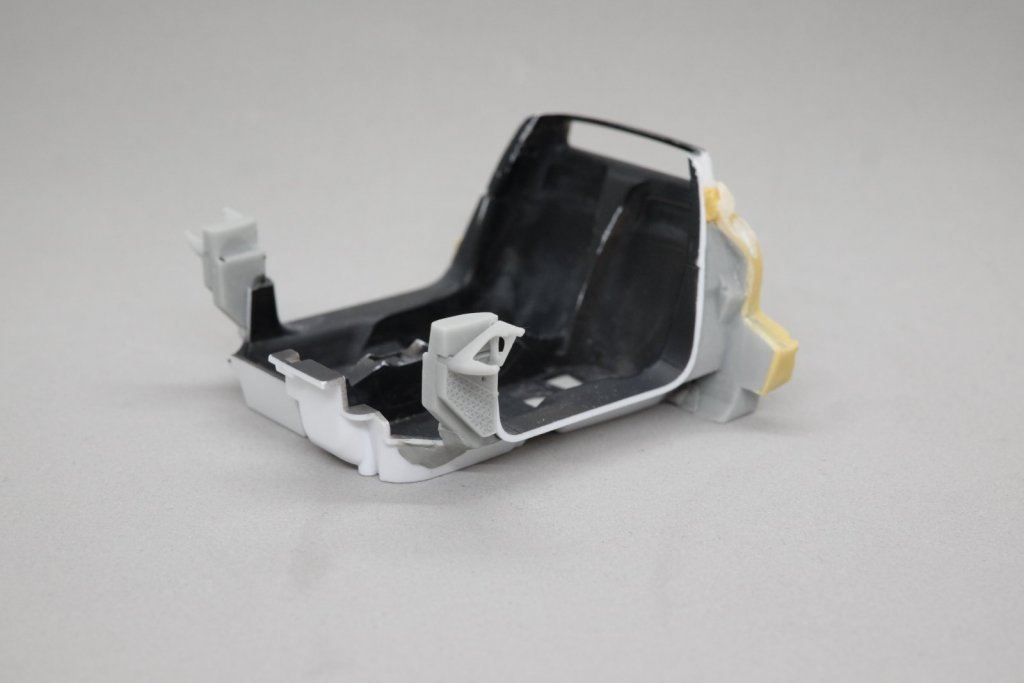

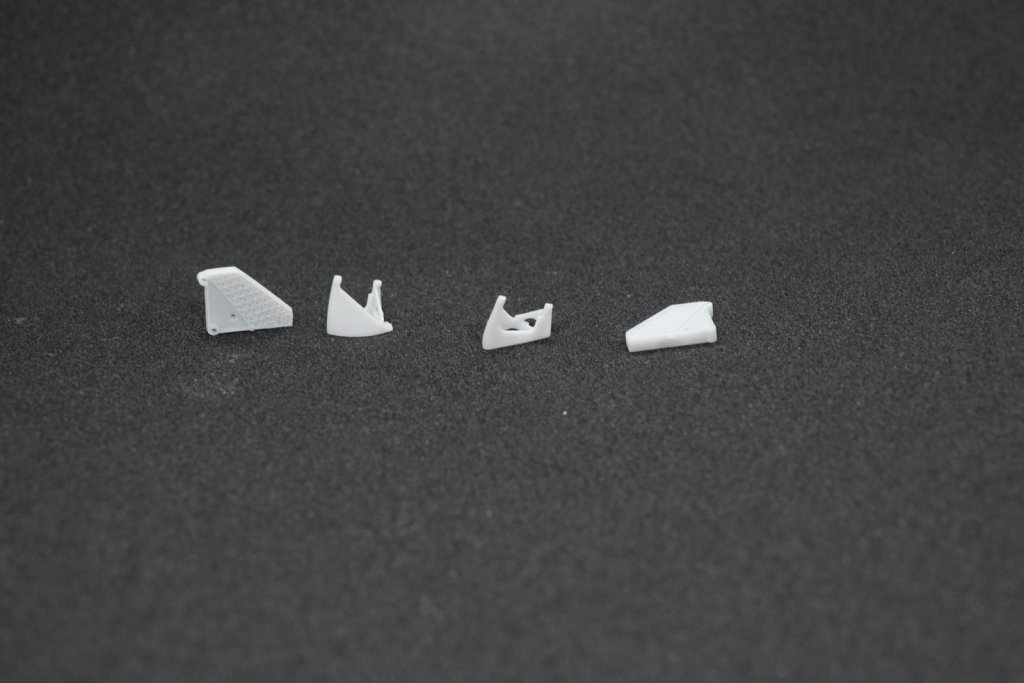

Элементы задней части проема и внутренняя часть самой двери:

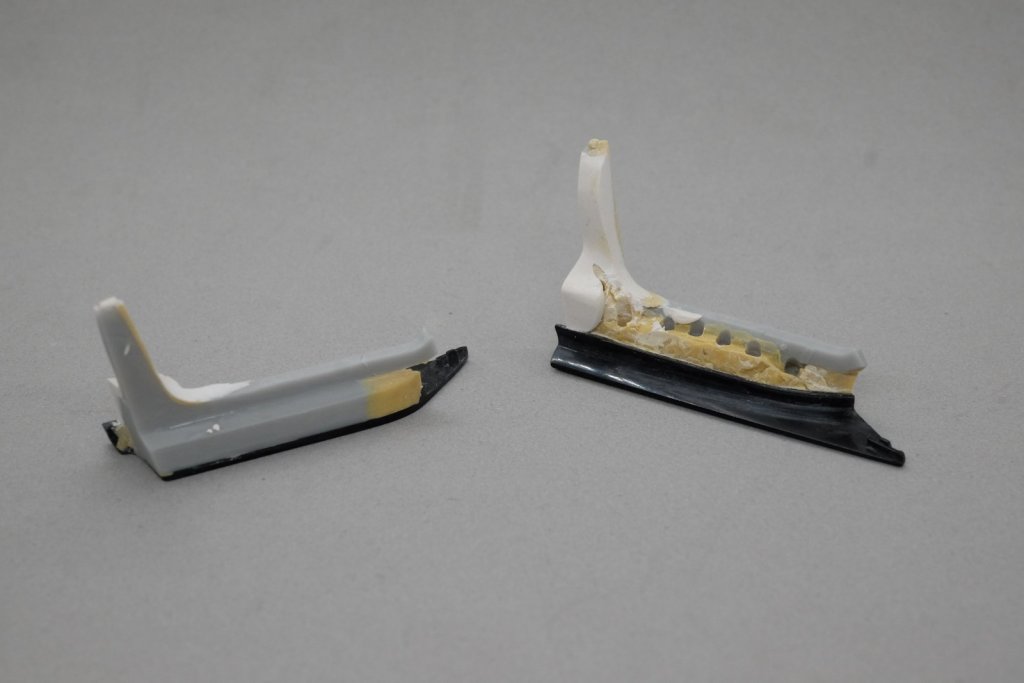

Вырезал сегменты из нижней детали днища (Тамия дает хорошую расшивку по которой легко вырезать) и приклеил к напечатанным деталям, подогнал к внешней панели двери:

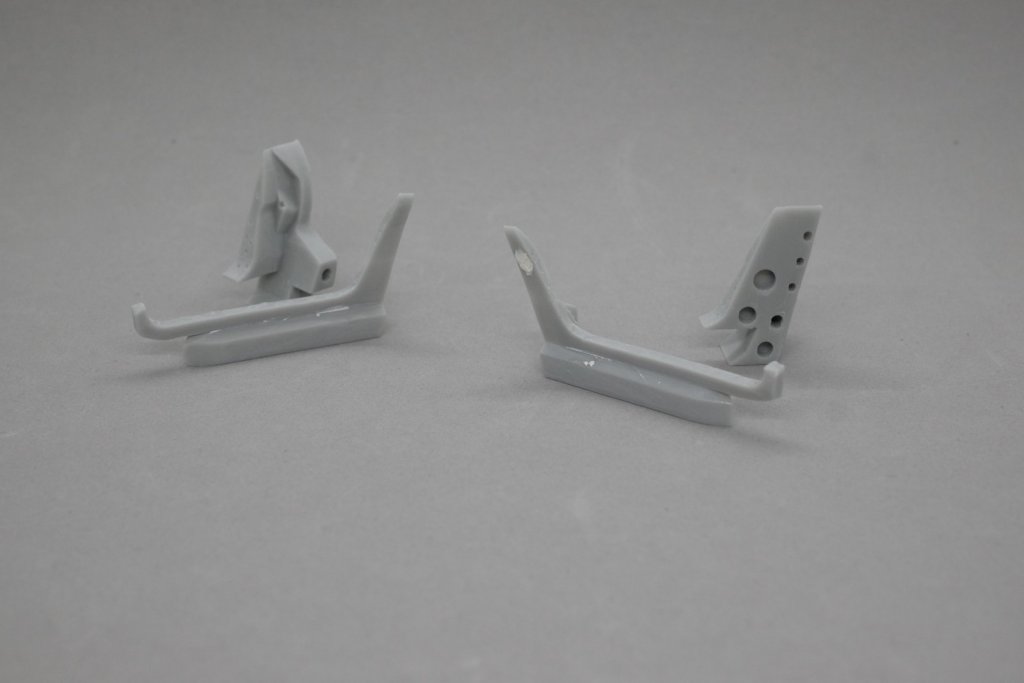

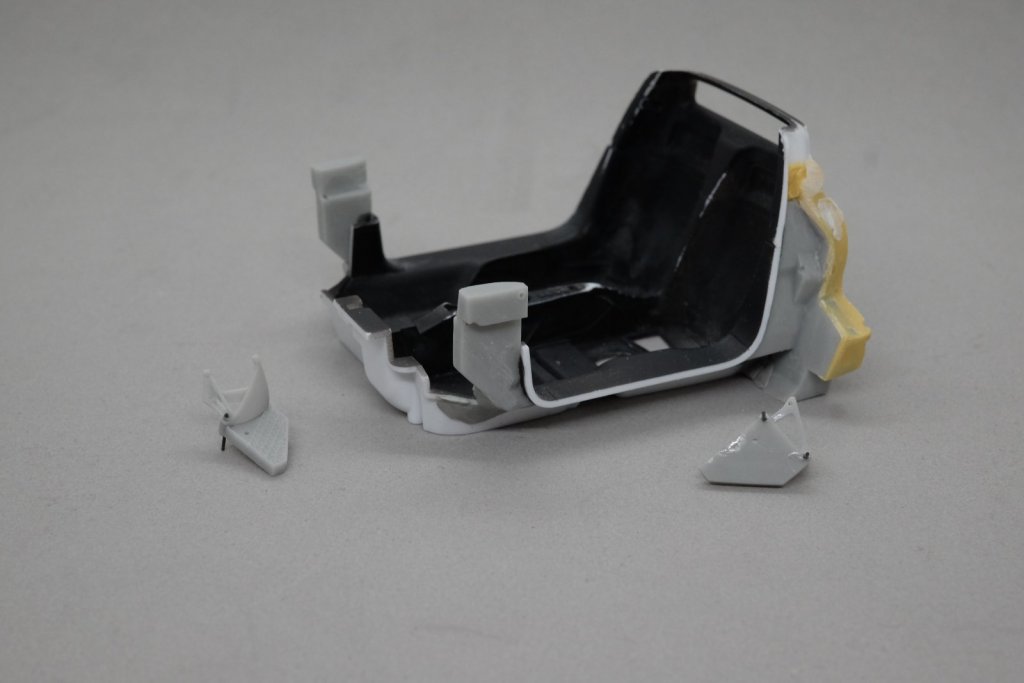

Внутреннюю обшивку двери из набора спозиционировал с помощью отдельного замка, разработал и быстро напечатал. Приклеил к обоим частям еще до отделение дверей от кузова. Тут же можно заметить часть дверной петли, зафиксированной с помощью полиэфирной шпаклевки.



В оригинале петли крепятся к металлическому усилению монокока, для упрощения покраски и монтажа выполнил их отдельными деталями. К ванне салона из набора, приклеиваются трапецевидные пластины с центрирующими отверстиями, в которые устанавливаются петли. Можно заметить и заднюю часть проема.



Собрал конструкцию и оценил углы распашки и стыковку. Подозреваю, что, при финальной сборке, еще вылезут щели и перекосы, но конструкция работает.

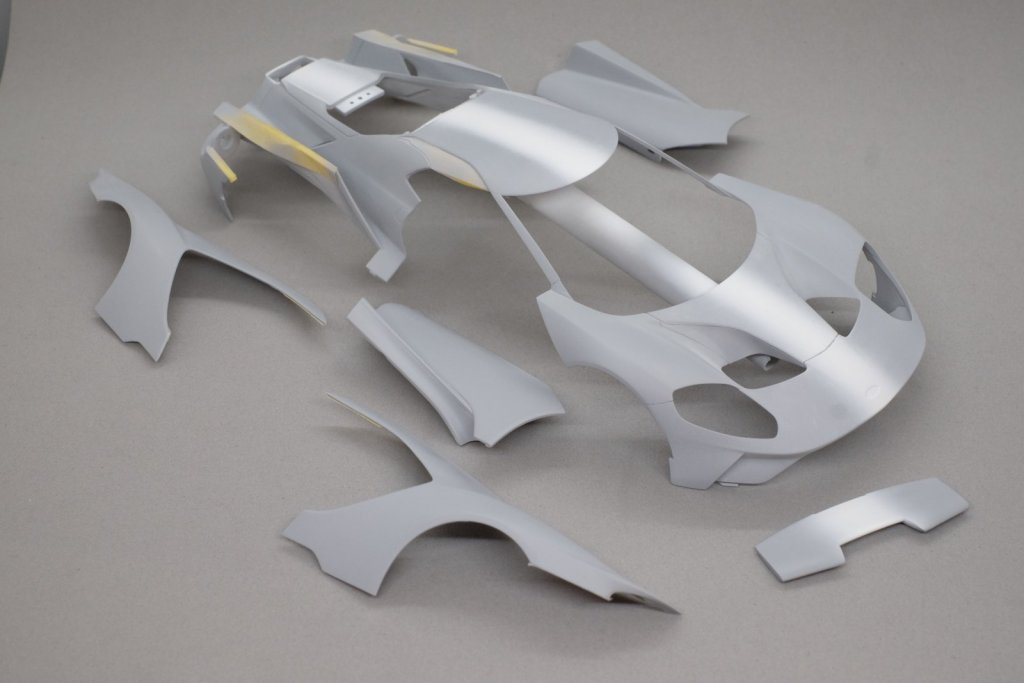

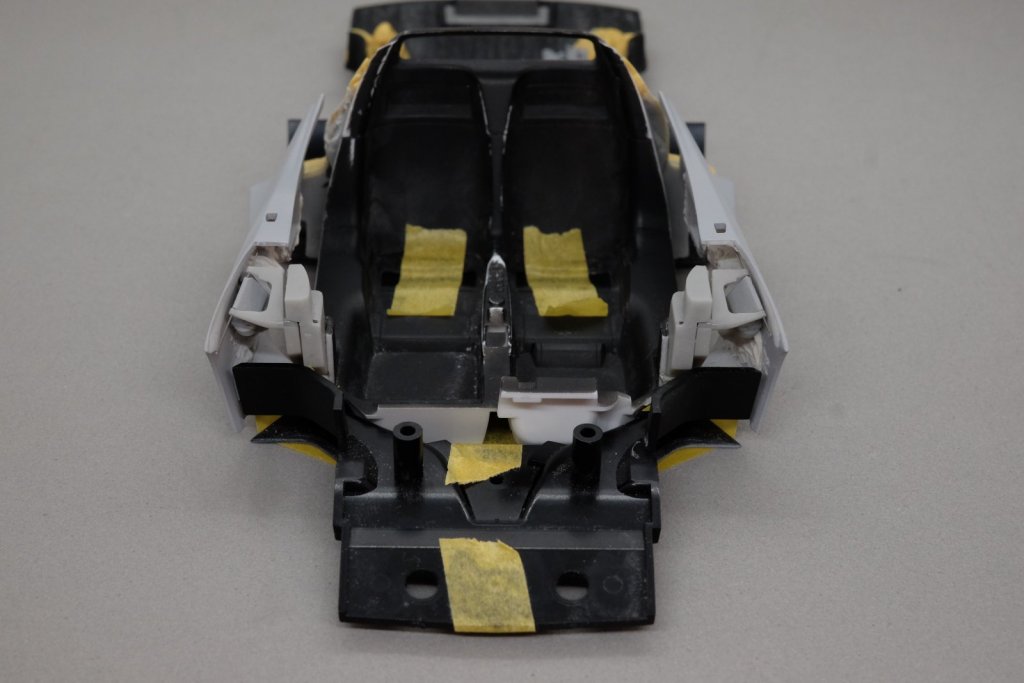

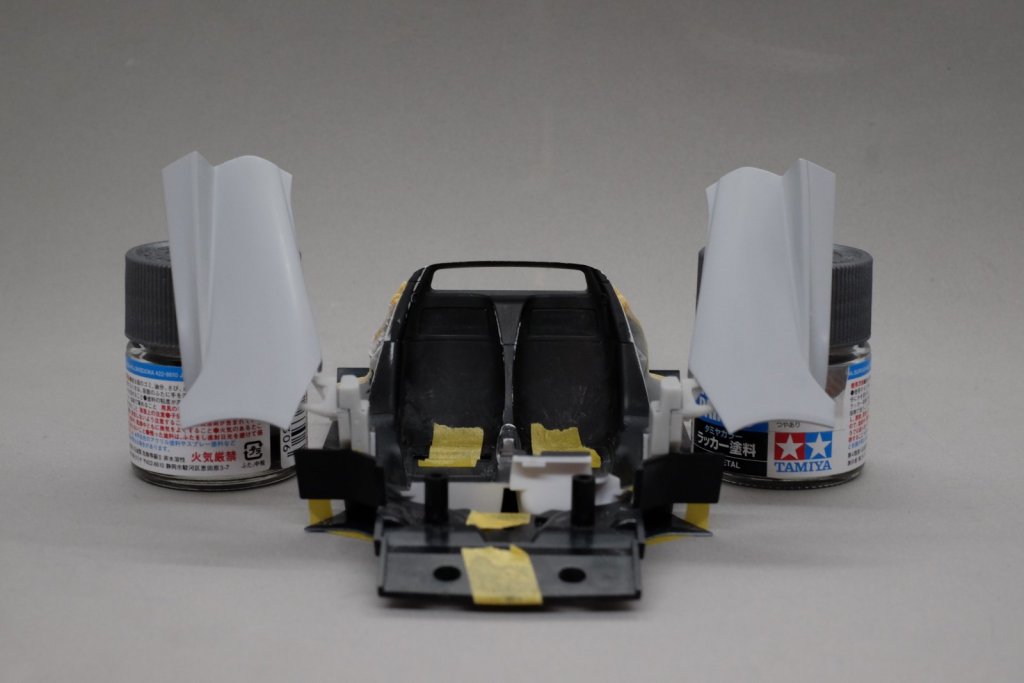

Вырезание дверей из кузова, полностью нарушает жесткость, для предотвращения деформаций при покраске и других манипуляций с кузовом, соорудил съемную балку.

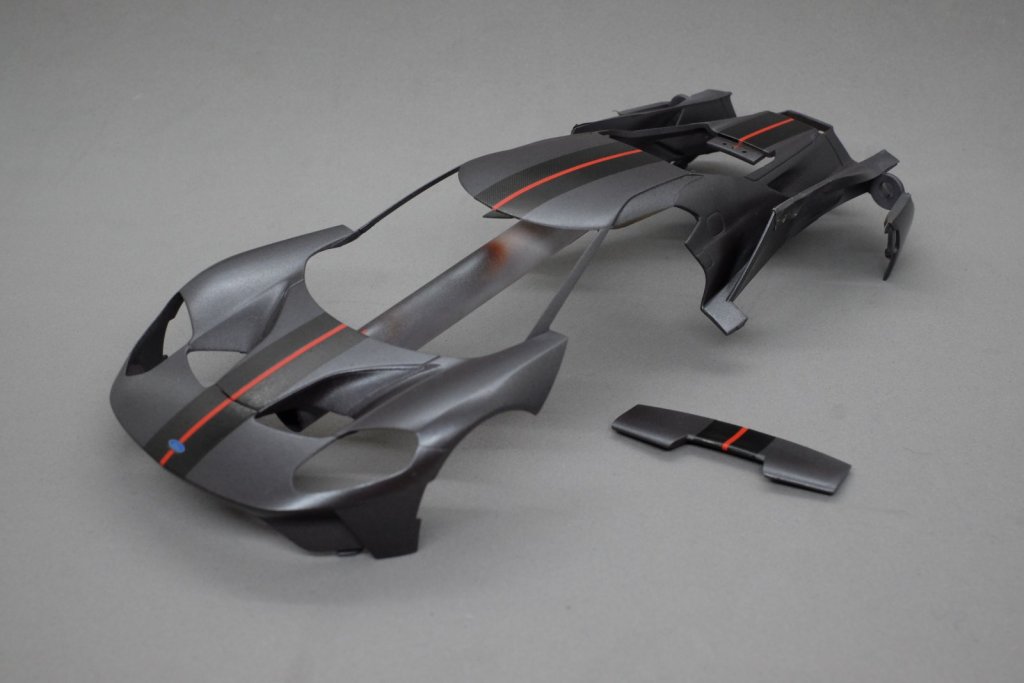

Для выбранной схемы окраски, загрунтовал белым, поверх серого грунта, область под полоску контрастного цвета.

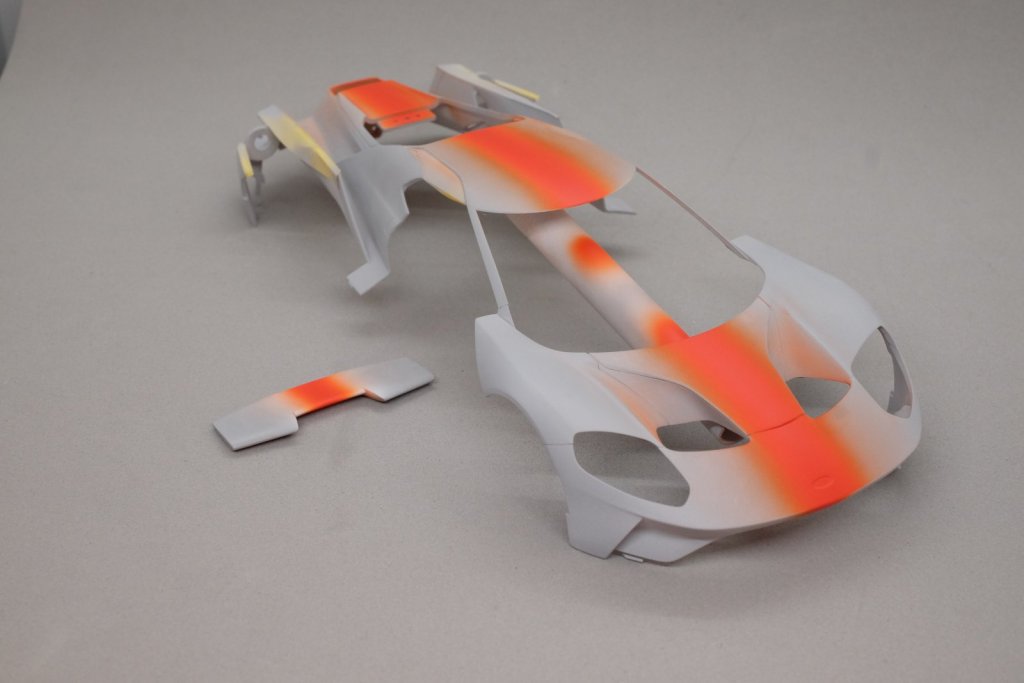

Нанес сам цвет.

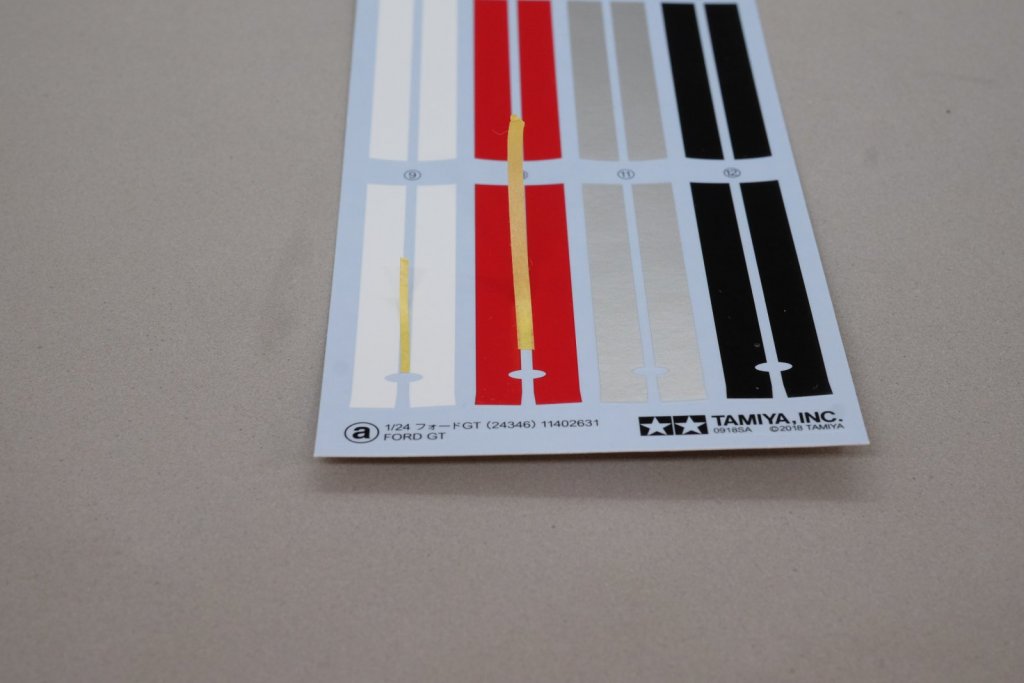

Для маскировки полосы использовал Тамиевский скотч шириной 1 мм, ориентировался на комплектные детали, 2 мм слишком широко, а 1 мм почти подходит.

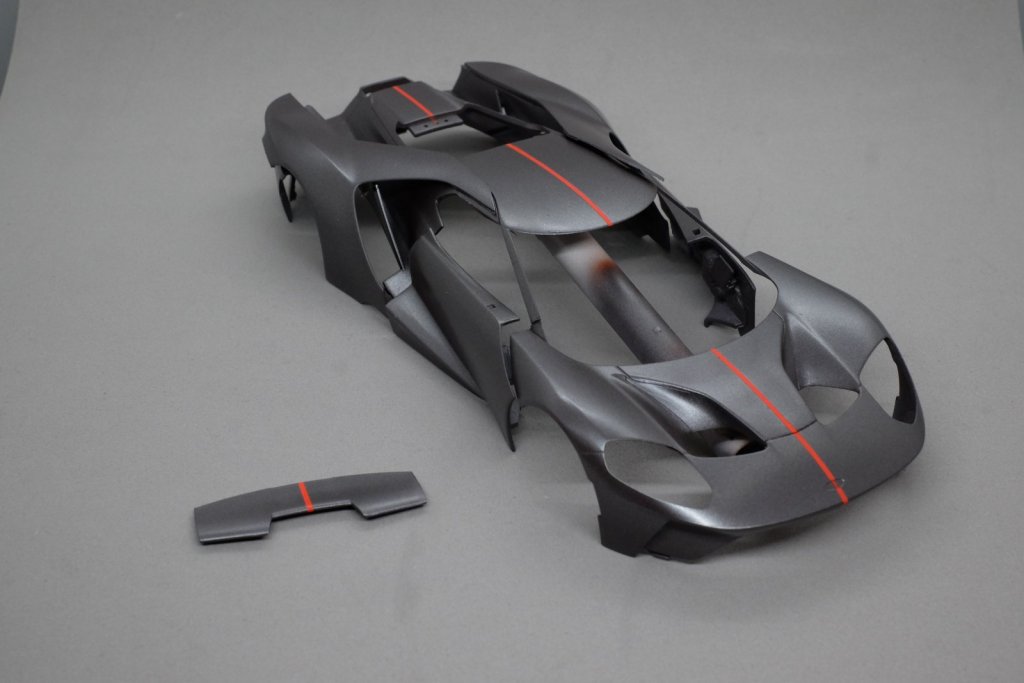

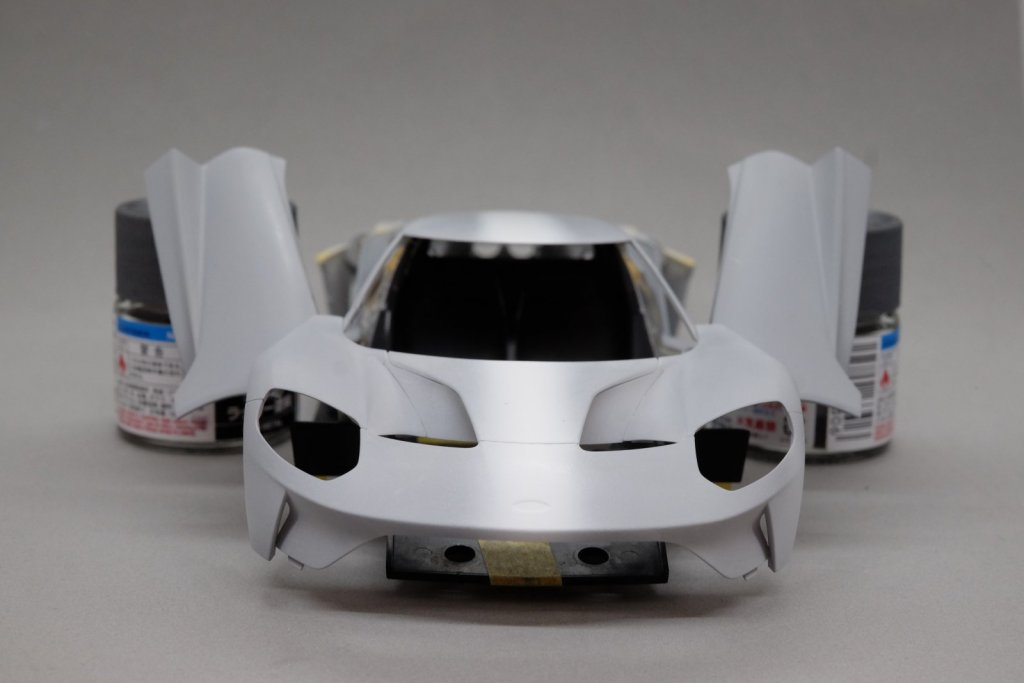

Покрасил корпус в Gun Metal (LP-19)



Нанес карбоновые полосы и остальные декали:



Перед лакировкой - прошелся куском малярной салфетки, для убирания пыли.

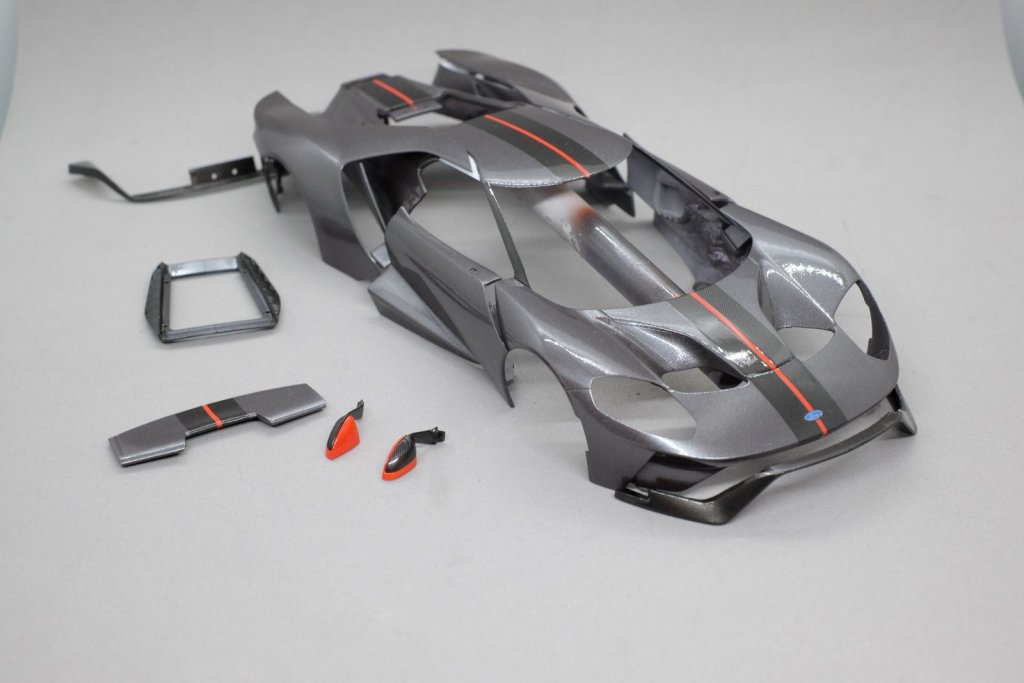

И покрыл лаком кузов и остальные детали экстерьера.



Изменено 28 Mar 2021, 22:57:05 пользователем John Wick

[Максим_omsk 3578]

Роман, Здорово!

Но есть одно "но". Почему-то, как зарубежные, так и отечественные моделисты, игнорируют шпаклевание шва склейки в воздухоотводах капота. Этих швов, быть не должно. На оригинале, их нет.



Изменено 29 Mar 2021, 06:51:28 пользователем Максим_omsk

[John Wick 3925]

54 minutes ago, Максим_omsk said:

игнорируют шпаклевание шва склейки в воздухоотводах капота. Этих швов, быть не должно. На оригинале, их нет.

В наборе все так хорошо стыкуется, что пропускаешь такие моменты)))) вот ещё фотография, на которой хорошо виден этот участок:

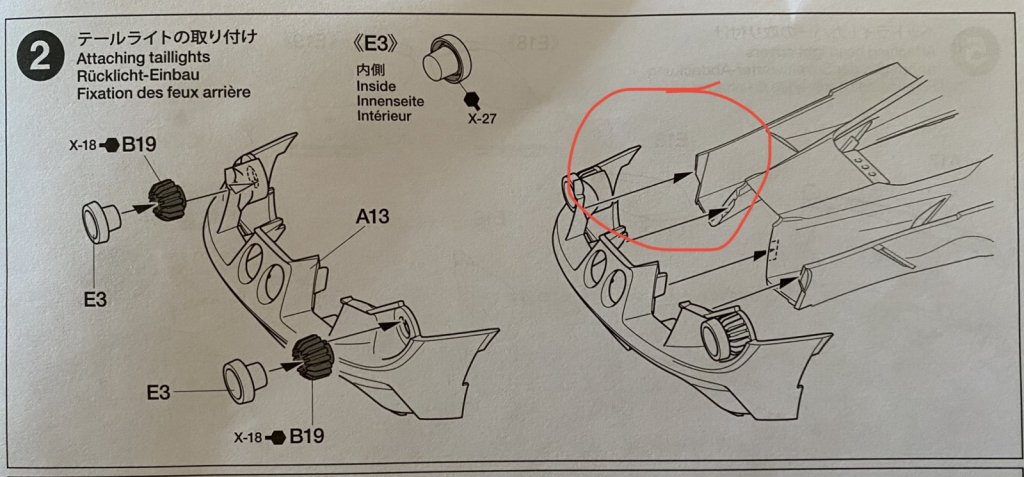

Кстати, есть ещё одно место, где требуется убрать шов, это стыковка деталей А15 и А14 с А13. В оригинале всего один стык, а в ките ещё один изогнутый получается.

Изменено 29 Mar 2021, 07:14:27 пользователем John Wick

[Balu26 403]

@John Wick Тоже пользуюсь такой салфеткой для уборки пыли , помогает конечно, но вот тактильные ощущения не очень , вся такая липкая, бррррр

[Максим_omsk 3578]

42 минуты назад, John Wick сказал:

Кстати, есть ещё одно место, где требуется убрать шов, это стыковка деталей А15 и А14 с А13. В оригинале всего один стык, а в ките ещё один изогнутый получается.

Вот фото, где это место явно видно.

Есть еще одно место, которое тоже, часто пропускают. Стык по низу двери.

Еще, некоторые моделисты, пропускают стык, что выделен на фото. Там присутствует косяк Тамии (бампер, ниже кузова). Чтобы его поправить, приходиться "насиловать" это место, и использовать суперклей.

[John Wick 3925]

9 minutes ago, Максим_omsk said:

Есть еще одно место, которое тоже, часто пропускают. Стык по низу двери.

Верно, там отдельная деталь приклеивается. Выше видно, что я зашпаклевал этот стык, но на него начинаешь обращать внимание, если планируешь делать открывающиеся двери, а так это место не видно.

Максим, я тоже часто смотрю видео Дага для поиска интересных мест. Но чаще, я использую фотографии с аукционов, более высокого качества снимки, например:

https://rmsothebys.com/en/auctions/0120/driving-into-summer/lots/r0004-2017-ford-gt/886722
https://www.google.ru/amp/s/www.hemmings.com/classifieds/cars-for-sale/ford/gt/amp/2455467.html

23 minutes ago, Balu26 said:

@John Wick Тоже пользуюсь такой салфеткой для уборки пыли , помогает конечно, но вот тактильные ощущения не очень , вся такая липкая, бррррр

Напоминает восковую свечку на ощупь. Крашу, я все равно в перчатках, так что липкая/не липкая а свою работу делает))))

23 minutes ago, Максим_omsk said:

пропускают стык, что выделен на фото. Там присутствует косяк Тамии (бампер, ниже кузова). Чтобы его поправить, приходиться "насиловать" это место, и использовать суперклей.

Честно, не понял, можно попродробнее?

[Максим_omsk 3578]

40 минут назад, John Wick сказал:

Максим, я тоже часто смотрю видео Дага для поиска интересных мест. Но чаще, я использую фотографии с аукционов, более высокого качества снимки, например:

https://rmsothebys.com/en/auctions/0120/driving-into-summer/lots/r0004-2017-ford-gt/886722
https://www.google.ru/amp/s/www.hemmings.com/classifieds/cars-for-sale/ford/gt/amp/2455467.html

Роман, Спасибо! Классная информация.

42 минуты назад, John Wick сказал:

Честно, не понял, можно попродробнее?

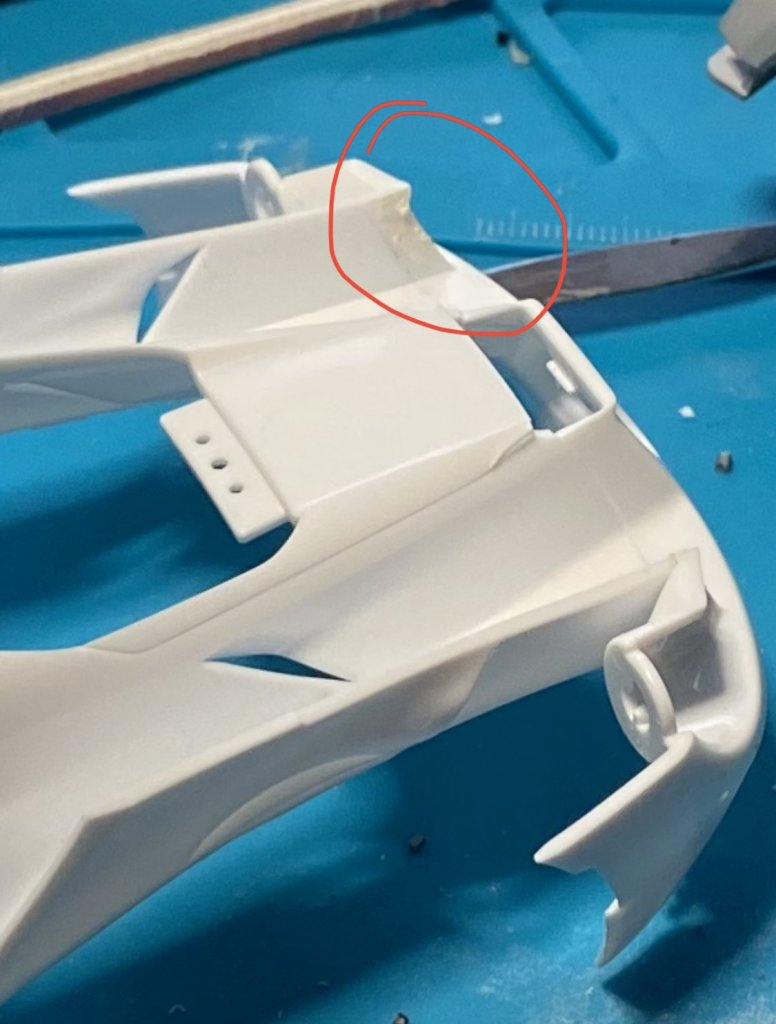

Ты этот момент поймал, либо у тебя кит прямее. Когда приклеиваешь бампер к кузову, в 3-х местах он хорошо совпадает с кузовом. А вот в узких местах возле фар, кузов, выше бампера. У меня так было. Пришлось с этим бороться. Речь об этих местах. Они должны быть плавные, без ступенек.

[John Wick 3925]

55 minutes ago, Максим_omsk said:

Ты этот момент поймал, либо у тебя кит прямее. Когда приклеиваешь бампер к кузову, в 3-х местах он хорошо совпадает с кузовом. А вот в узких местах возле фар, кузов, выше бампера. У меня так было. Пришлось с этим бороться. Речь об этих местах. Они должны быть плавные, без ступенек.

Спасибо, у меня проблем не возникло в данном месте.

[Николай_ 4589]

14 часов назад, John Wick сказал:

Покрасил корпус в Gun Metal (LP-19)...

Приветствую, Роман, а металлики разве не на черную основу нужно наносить? Я просто свой Ducati 916 тоже в серебристый металлик решил покрасить и сегодня увидел ваш вариант.

[Andrey Labuzov 6463]

2 минуты назад, Николай_ сказал:

Приветствую, Роман, а металлики разве не на черную основу нужно наносить? Я просто свой Ducati 916 тоже в серебристый металлик решил покрасить и сегодня увидел ваш вариант.

"Плоским" металликам, вроде алюминия, ганметала, бронзы и подобных подложка вообще без разницы. Чёрная подложка нужна, в основном, полированным металликам, вроде хрома, нержавейки, латуни и прочих

[Николай_ 4589]

Благодарю, тогда не буду заморачиваться. Кстати попробовал черную базу от AK Extreme metal (AK 471), хорошее покрытие получается, блестящее, правда она очень текучая, чуть что перелив.

[John Wick 3925]

10 minutes ago, Николай_ said:

Приветствую, Роман, а металлики разве не на черную основу нужно наносить? Я просто свой Ducati 916 тоже в серебристый металлик решил покрасить и сегодня увидел ваш вариант.

Черная база дает хороший контраст, сразу видно где покрасил, а где еще надо добавить, но как Андрей выше ответил - по сути не важно.

[John Wick 3925]

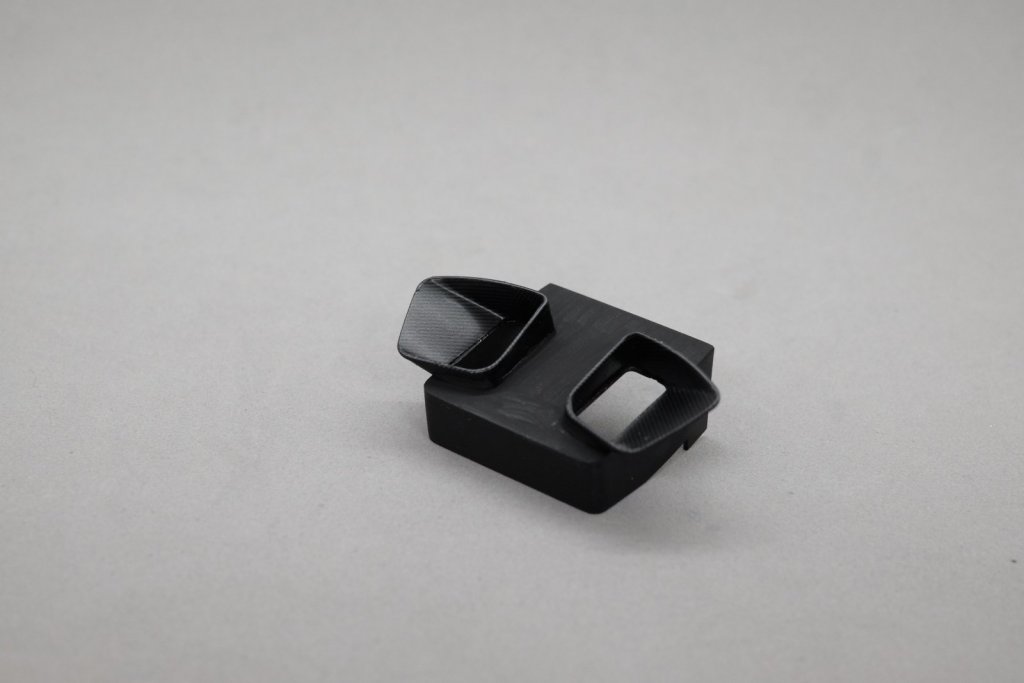

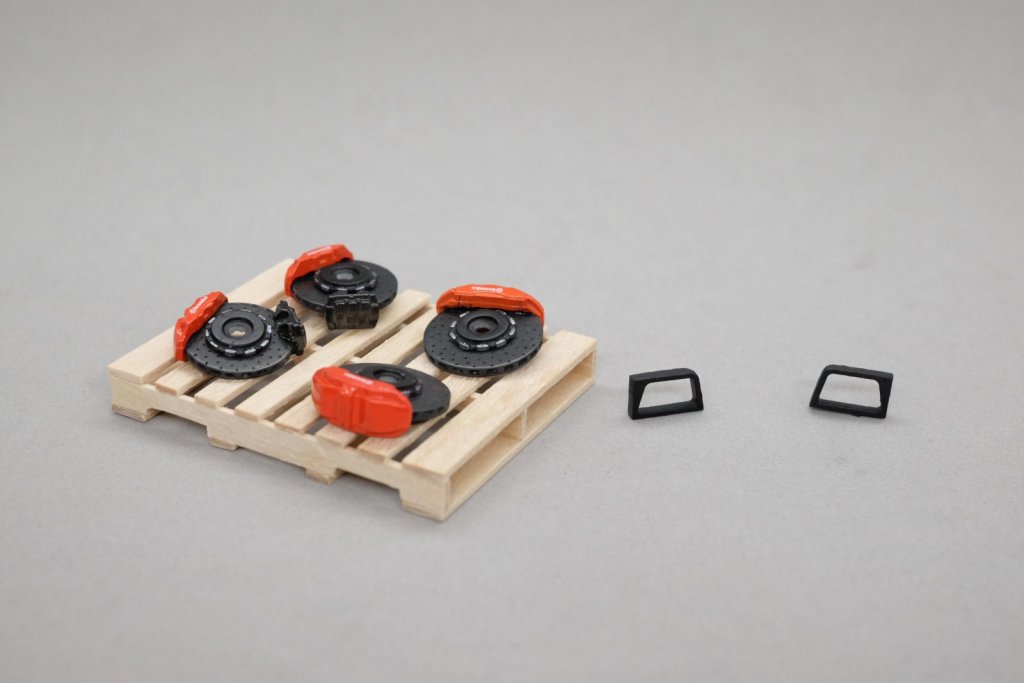

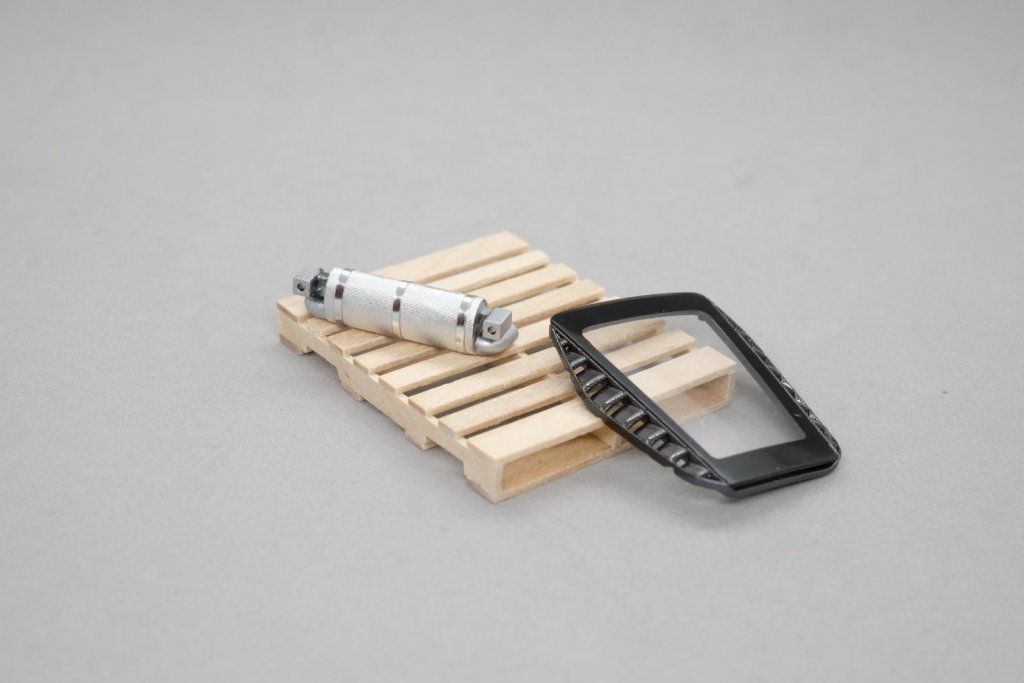

Закончил с тормозными дисками, осталось зафиксировать на подвеске. Справа небольшие окошки (самодельные), которые устанавливаются в воздушный канал позади переднего колеса, при открытой двери будут видны.

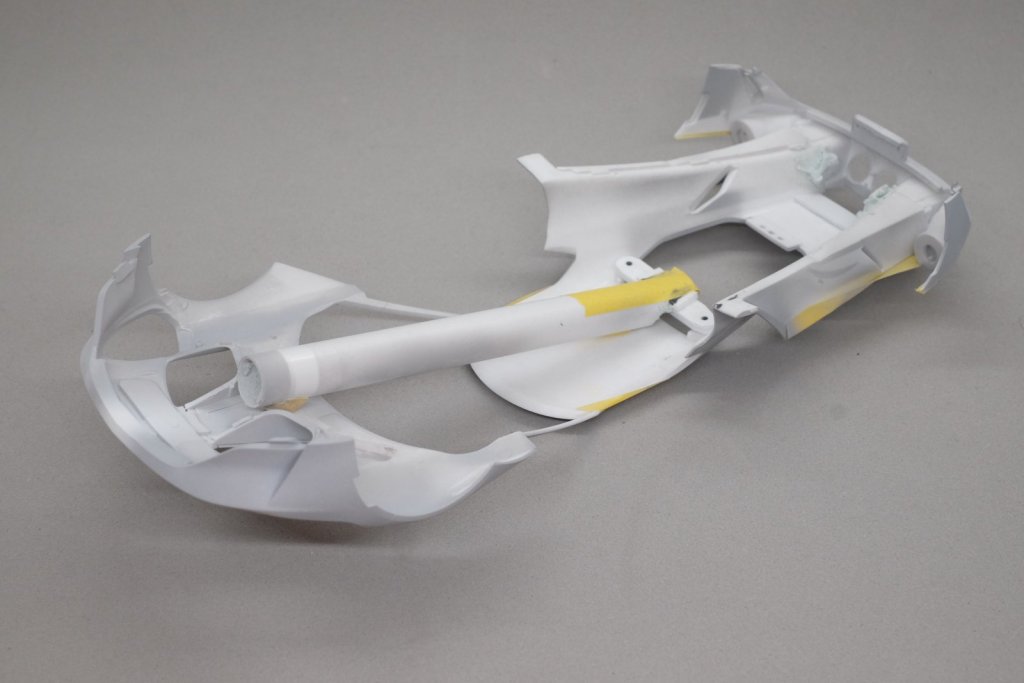

Готов передний воздушный канал, боковые лепестки покрыл карбоном.

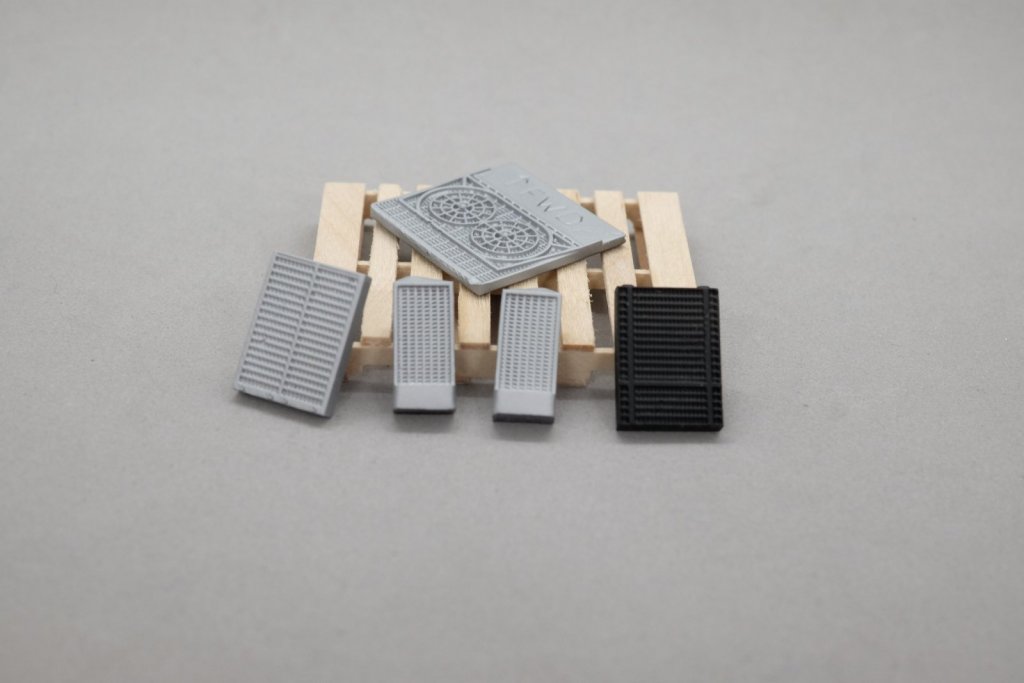

Набор радиаторов, будут устанавливаться при финальной сборке.

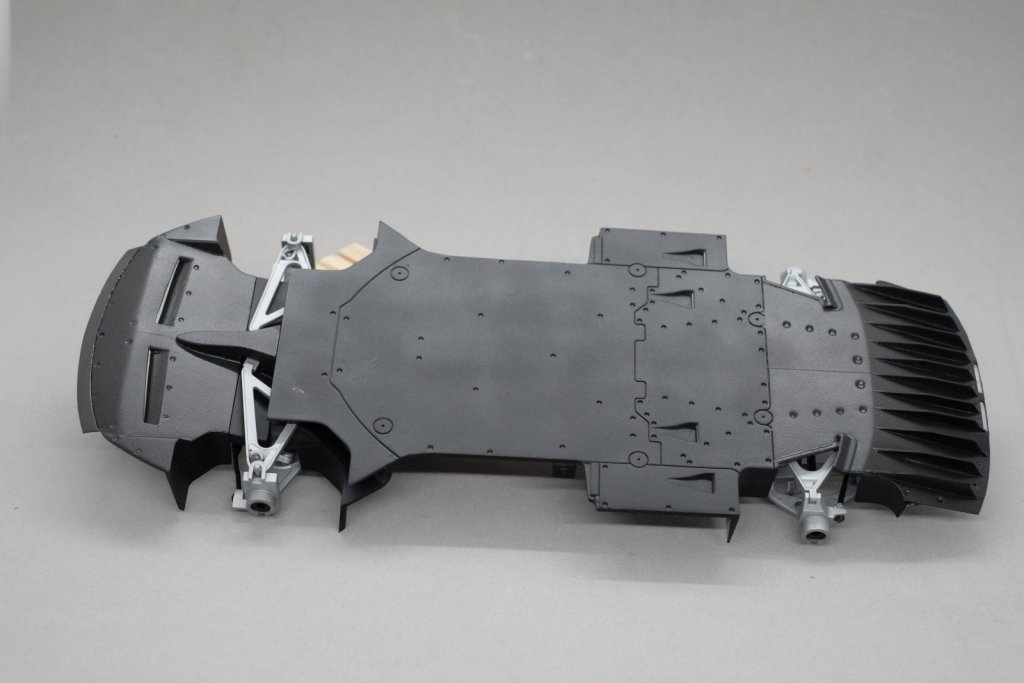

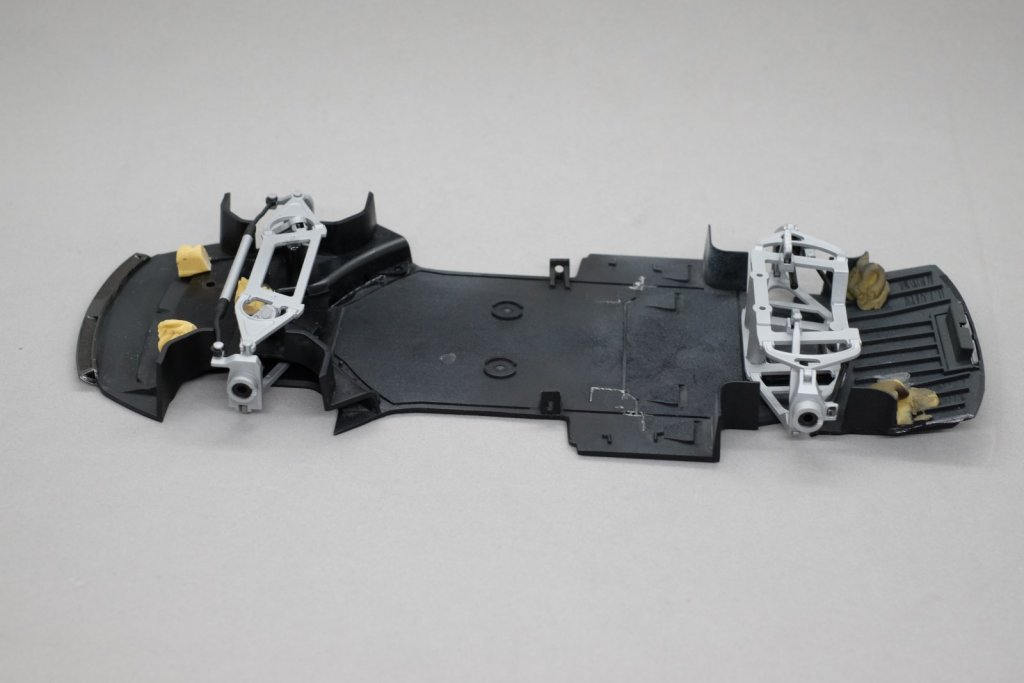

Собрал шасси и подвеску, переднюю и заднюю часть днища обклеил деталями под карбон от ZoomOn и Scalemotorsport. Можно заметить посадочные места под радиаторы и передний воздуховод, изготовленные из эпоксидной шпаклевки. Кронштейны с отверстием - держатели магнитов, второй магнит крепится к самой двери.

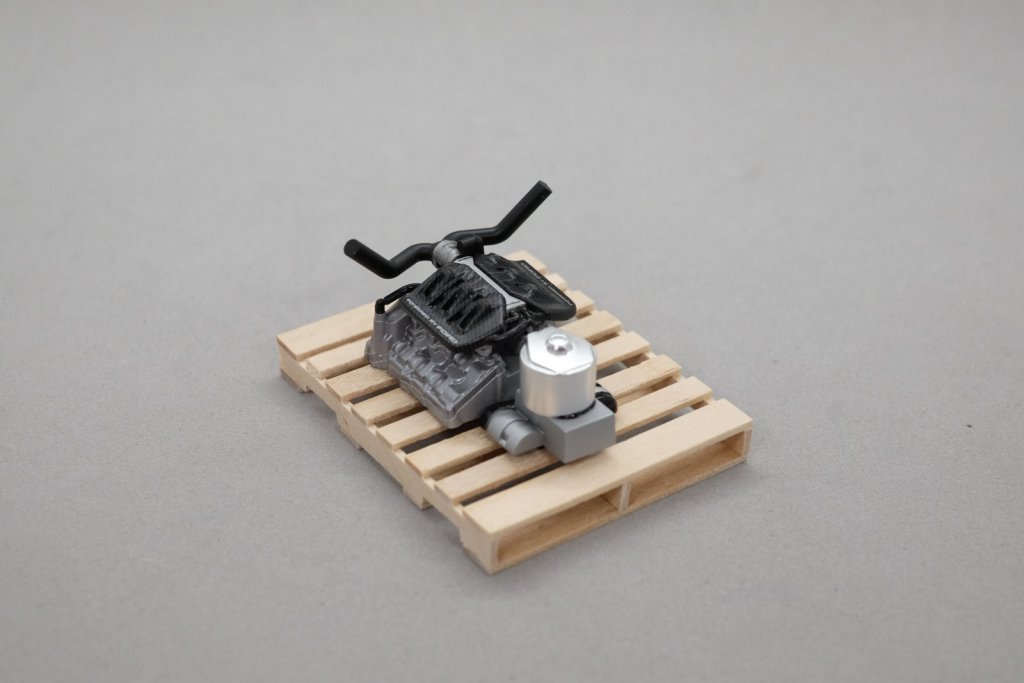

Двигатель простой и будет виден частично, на карбоновой крышке декаль легла не совсем ровно (одним куском укладывал), все это будет под прозрачным кожухом и не так заметно.



Прозрачный кожух двигателя и самодельная имитация глушителя, выращена на принтере. Обклеил сигаретной фольгой и полосками металлизированного скотча.

[oleglorenz 3078]

классно! надо себе тоже таких палетт сделать для фотосессий

[John Wick 3925]

9 hours ago, oleglorenz said:

классно! надо себе тоже таких палетт сделать для фотосессий

Для справки: это американские паллеты, они отличаются от европейских.

[Брат Петерсона 1063]

11 часов назад, oleglorenz сказал:

классно! надо себе тоже таких палетт сделать для фотосессий

А вот кому козелки? https://cloud.mail.ru/public/jQMK/8zoeSKYrD Набирайте, кому сколько нужно.

[John Wick 3925]

5 minutes ago, Брат Петерсона said:

А вот кому козелки?

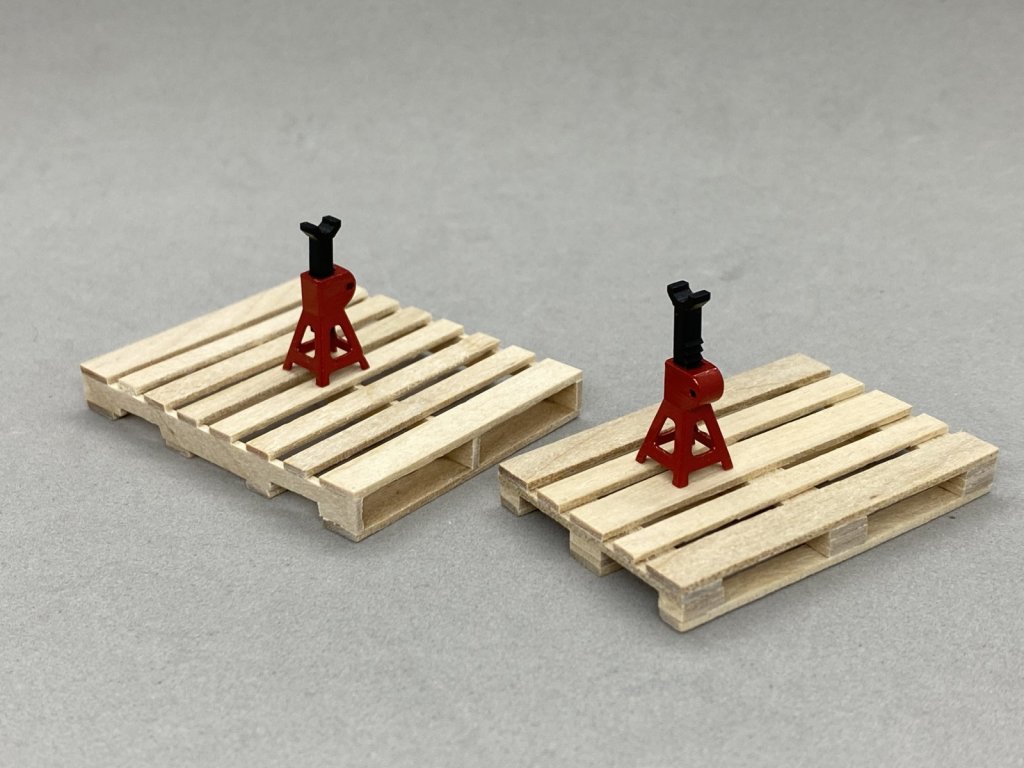

Спасибо, кому интересно: по английски они называются Jack Stand, и их много на том-же Thingiverse. Напечатал себе)

Они по размерам отличаются ещё, в зависимости от держащей нагрузки.
