Приветствую всех участников и зрителей конкурса!

Изначально не хотел ввязываться в это мероприятие, но меня спровоцировал один знакомый моделист. И дабы с моим подходом к копийности успеть в срок, я выбрал модель, которая изначально выполнена довольно качественно с точки зрения соответствия прототипу по пропорциям и формам. Никаких изысков в данной стройке не планирую - максимальная изкоробка. Единственное, что хотелось бы исправить - это заменить китовые плоские стёкла на выпуклые. По ходу наверняка что-то решу улучшить или детализировать, но заранее предугадать не могу. Основная масса деталей из смолы, есть фототравление, хромированные металлостикеры, объёмные декали, простые декали, предварительно нарезанная плёнка для стёкол с шелкографией, два самореза. Производитель - Alpha Model, название - McLaren P1, индекс - AM02-0028, масштаб - 1/24.

Михаил Петренко, 56 лет, г. Москва

#stock_2025@automodelist20xx
#stratos75_fgg144@automodelist20xx
#регистрация@automodelist20xx
#mclaren@automodelist20xx







Изменено 20 Oct 2024, 15:51:32 пользователем PETERSON

[Maakc 1718]

Миша, удачи! Очень мне нравится этот автомобиль!

[PETERSON 9451]

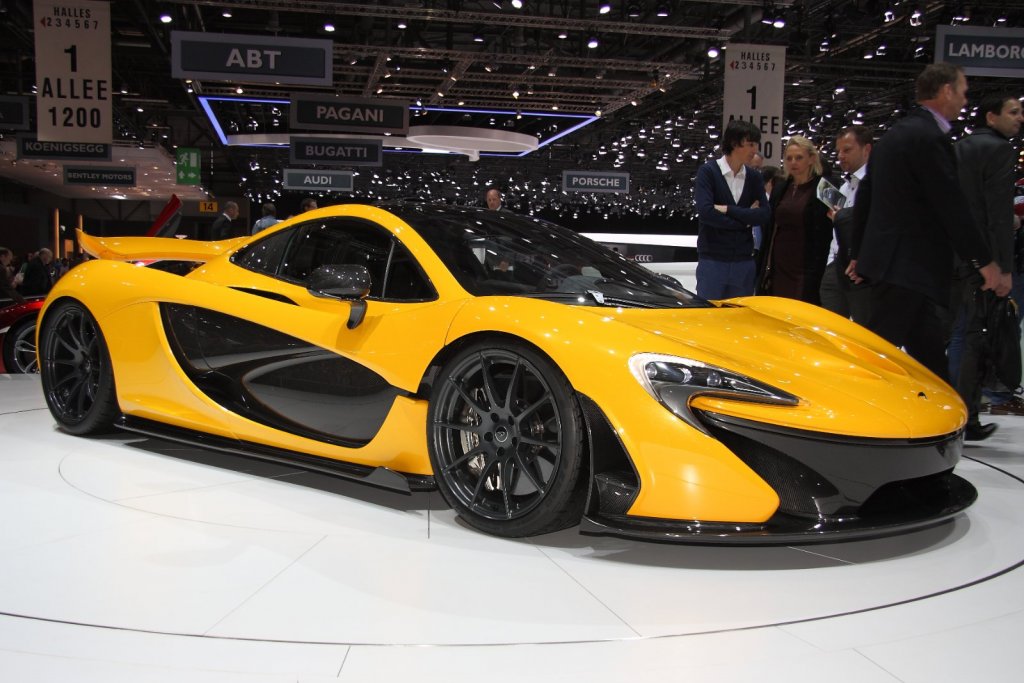

@Maakc Спасибо! Сам от него тащусь. Впервые увидел его на Женевском автосалоне в 2013-м.

[RedCeres 1003]

36 минут назад, PETERSON сказал:

Alfa Model

Alpha Model правильно называется)

У меня на него есть правильные колеса с установочными элементами под другой клиренс. Если нужно обращайся, поделюсь 3D чертежом.

[PETERSON 9451]

@RedCeres Спасибо, исправил название. По колёсам пока не смотрел, но спасибо за предложение.



[TheYellowHB 775]

Р1 это чрезвычайно интересно!

Какой цвет будет? Волкано оранж?

[PETERSON 9451]

5 часов назад, TheYellowHB сказал:

Какой цвет будет? Волкано оранж?

С вероятностью 99 % - да.

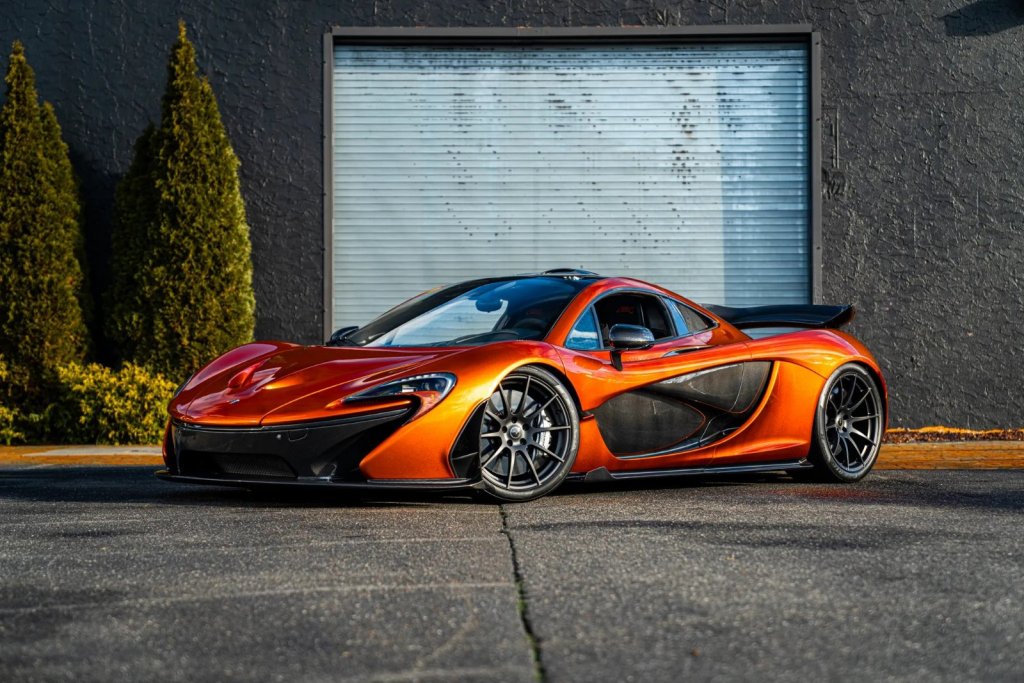

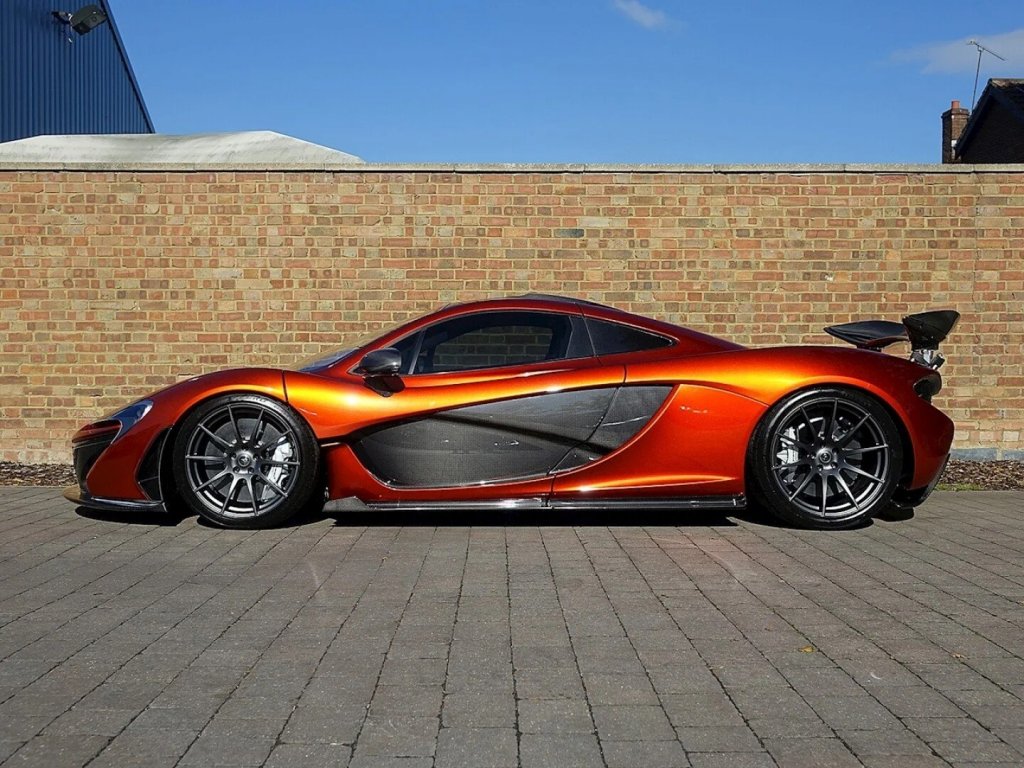

https://www.romansinternational.com/used/cars/mclaren/p1/--723





[boxer 1001]

Приятной сборки!

[PETERSON 9451]

@boxer Спасибо за напутствие.

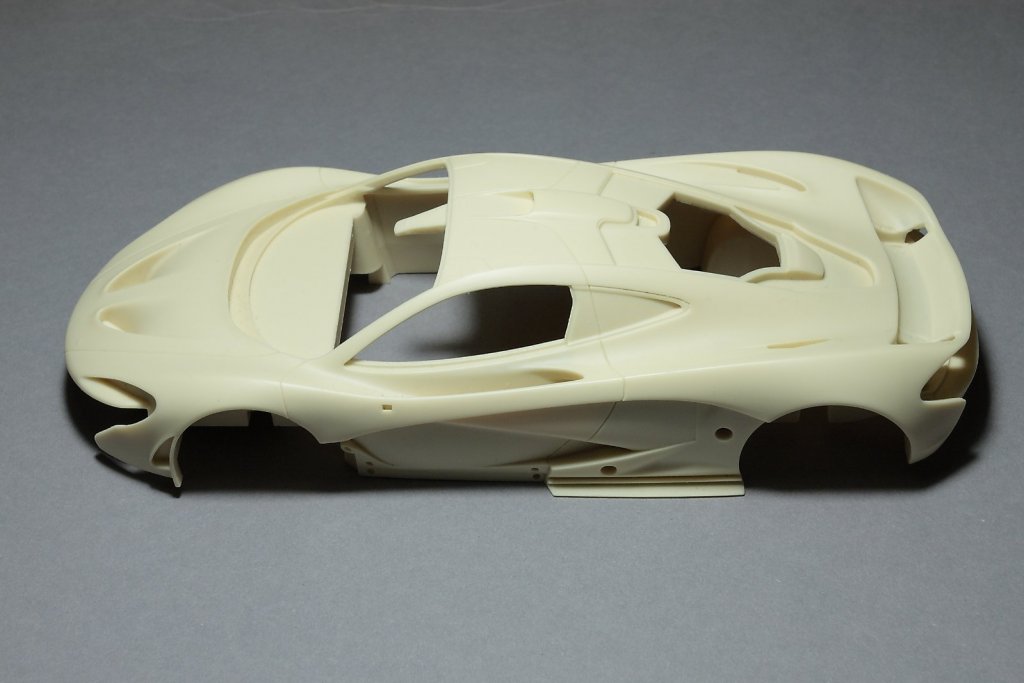

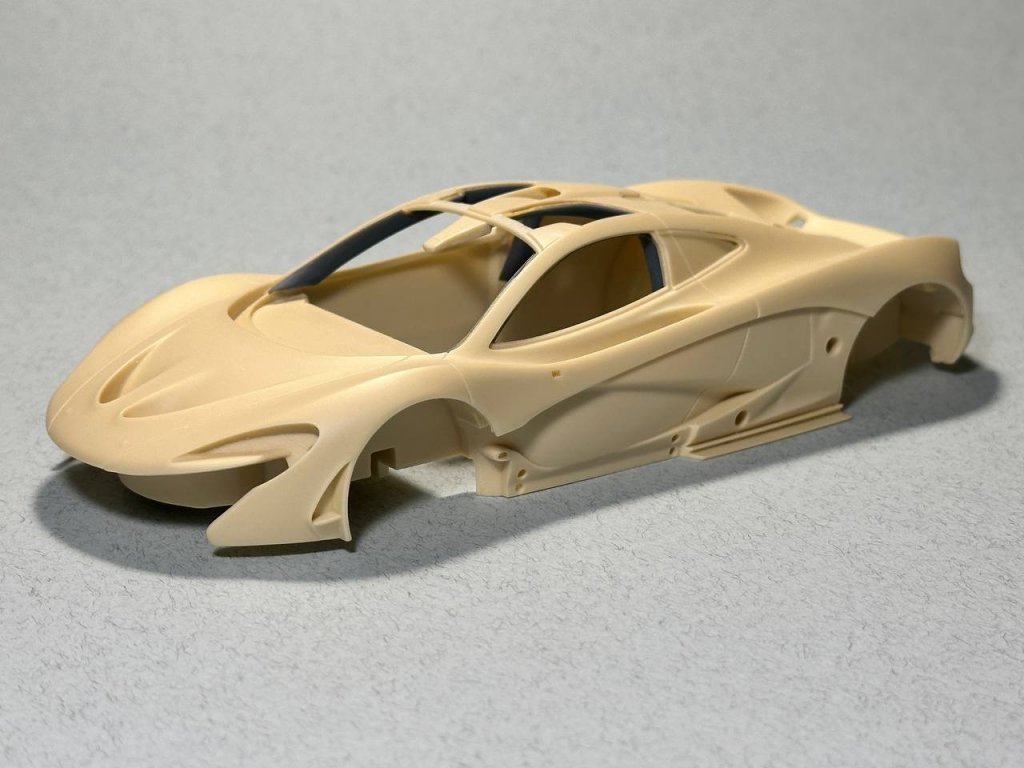

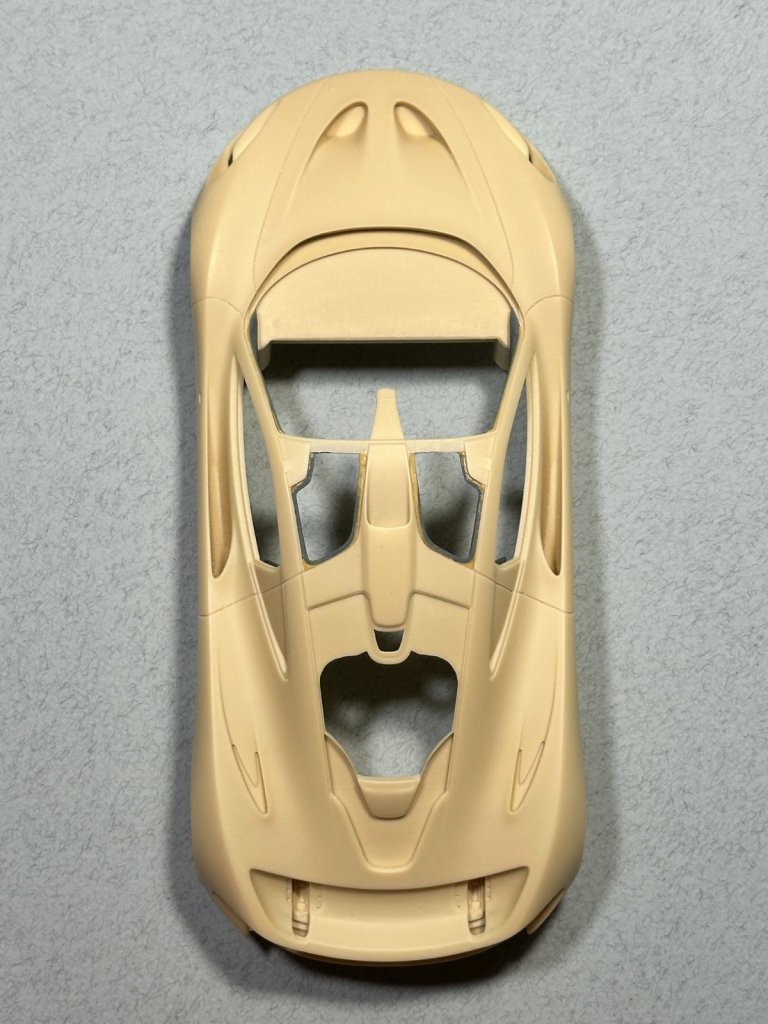

Прежде чем приступить к работам, я изучил содержимое кита. Как и ожидалось, помимо плоских стёкол, которые я никогда не смогу поставить на свои модели вместо сферических, я обнаружил несоответствия в форме задней стенки салона, сидений и декоративной крышки моторного отсека. Кроме этого, Альфа не стала делать стёкла в крыше, сделав её глухой.

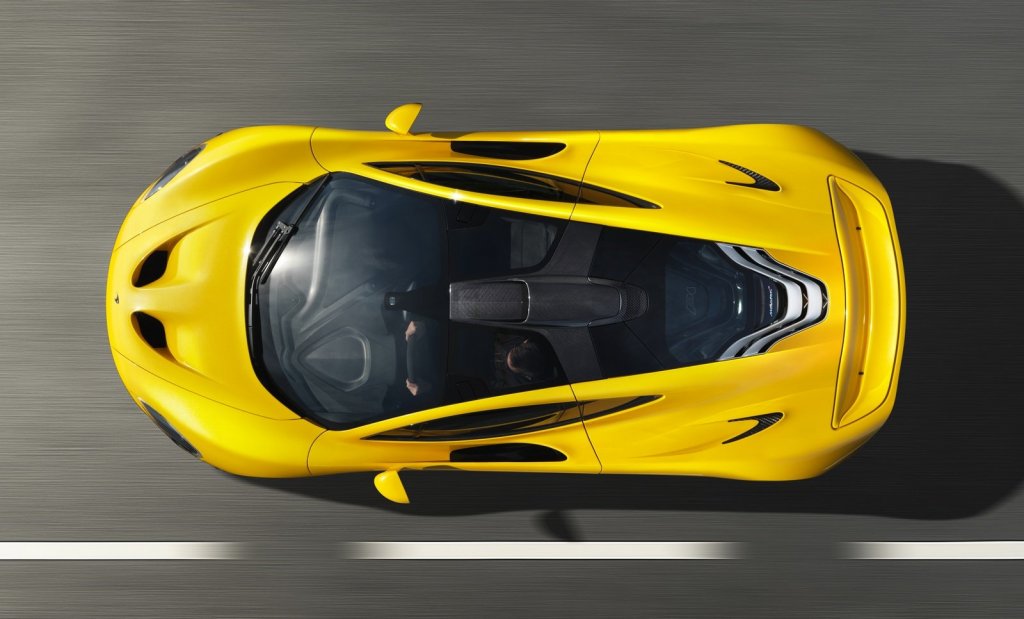

На оригинале в крыше имеются два стекла.



Соответственно, в модели отсутствует и рельефная облицовка потолка.

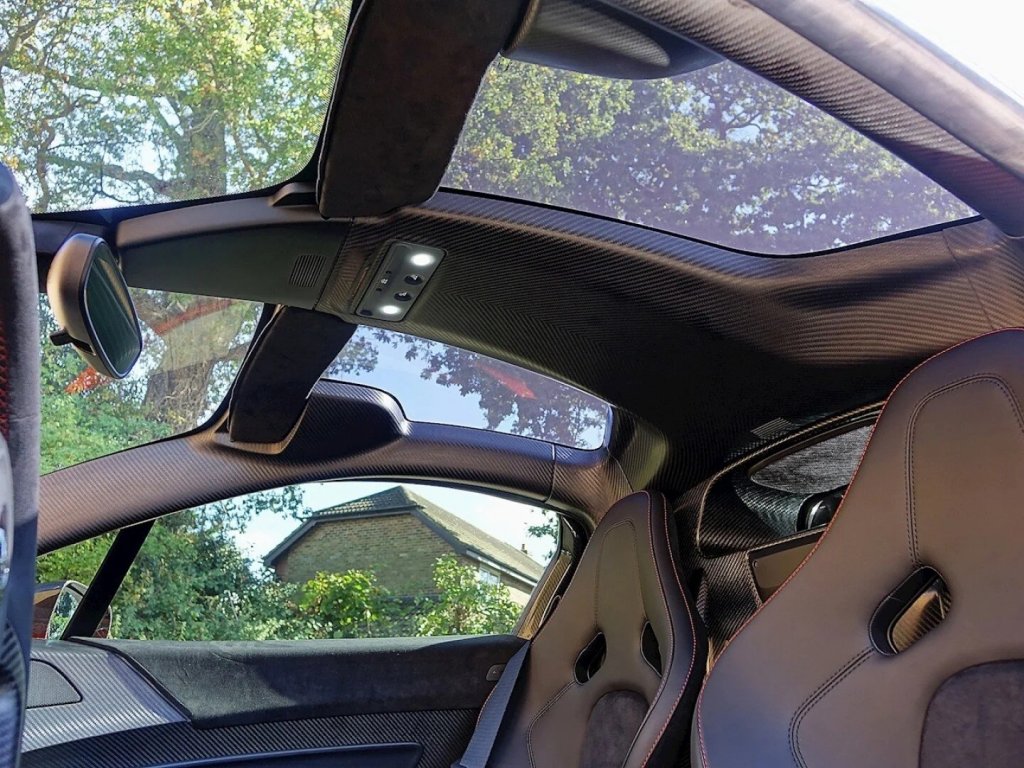

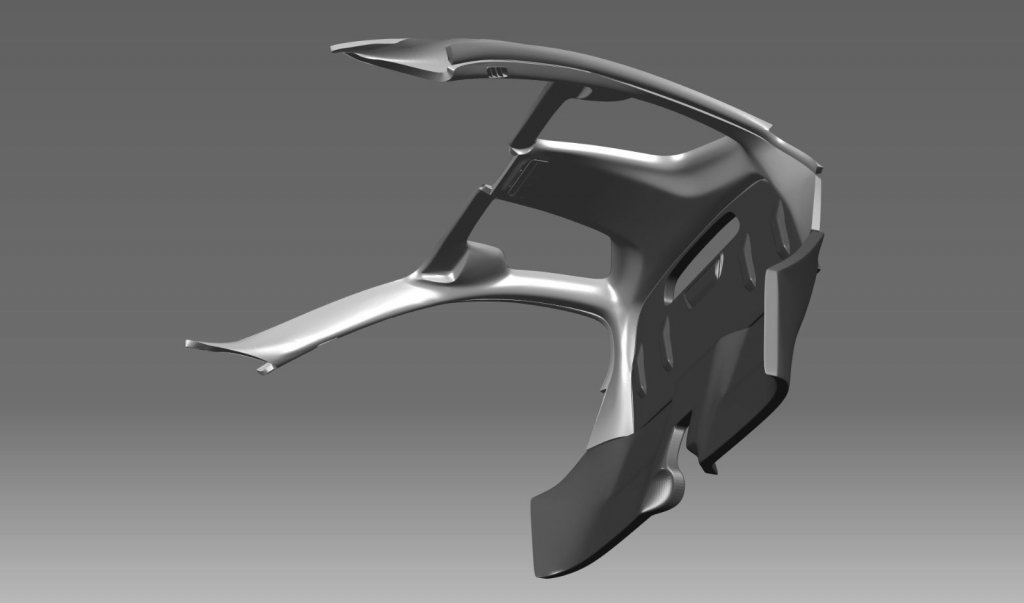

Оригинальный потолок выглядит вот так.

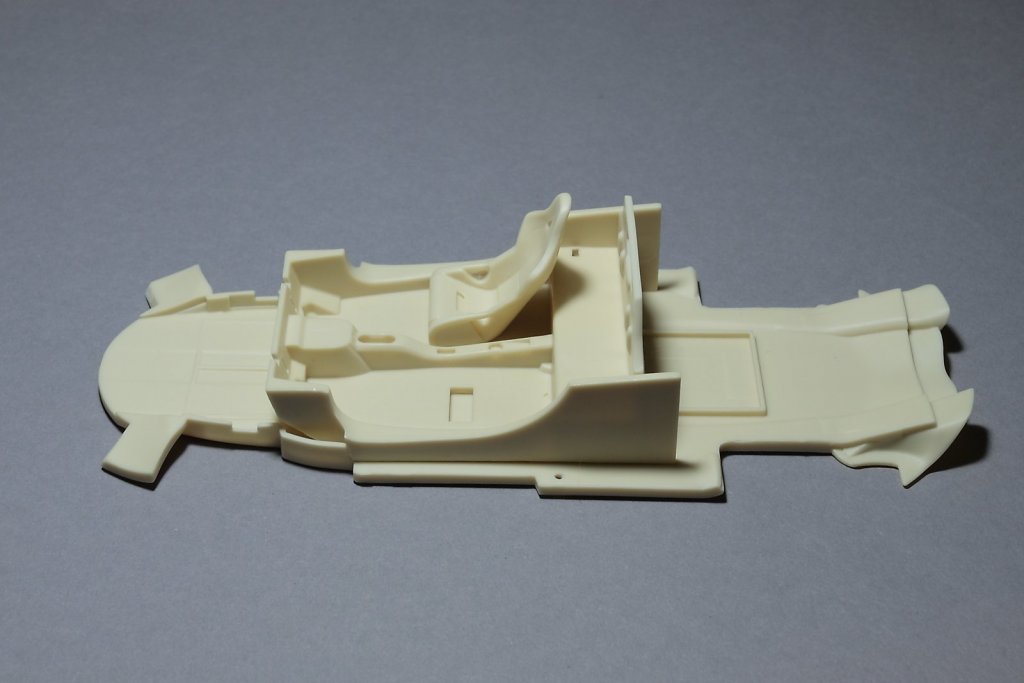

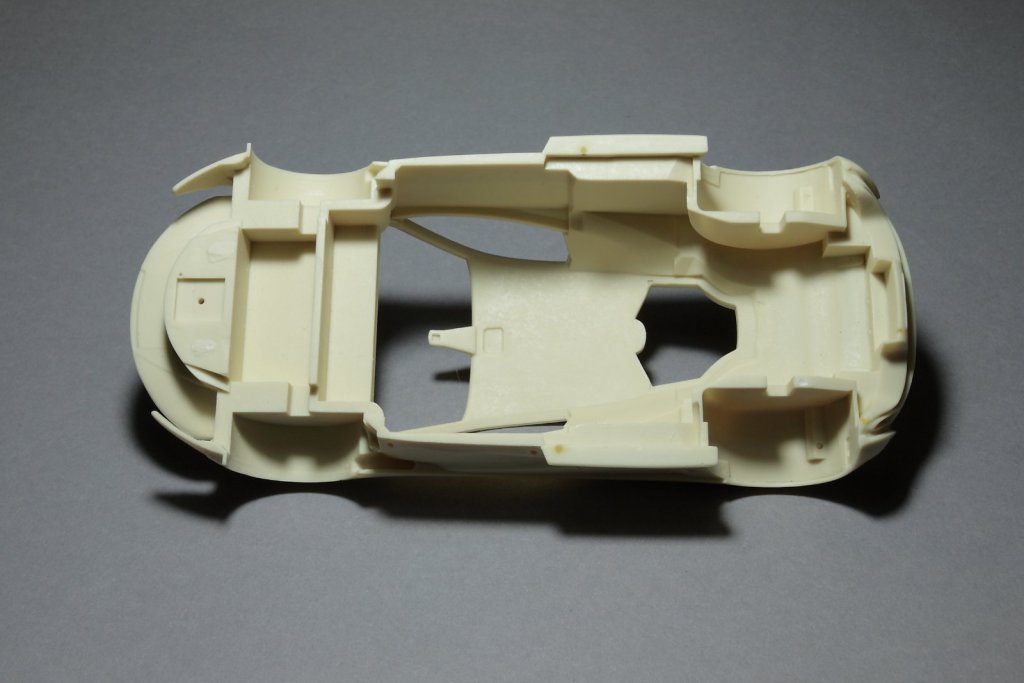

Задняя стенка салона сильно смещена в сторону мотора, и перед ней Альфа сделала полку.

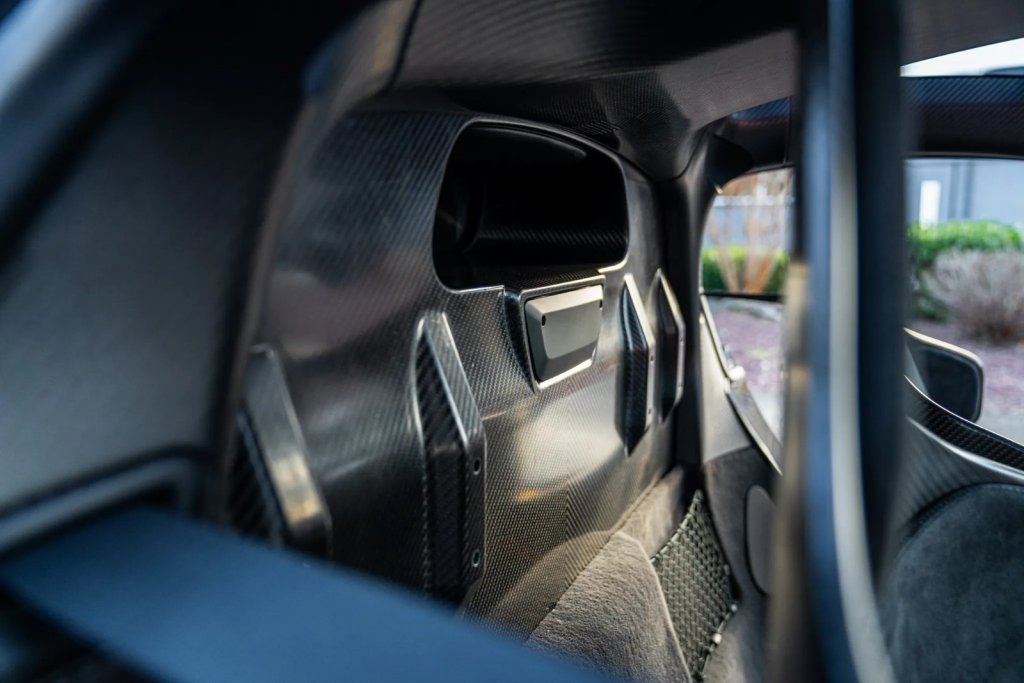

В жизни стенка стоит практически вплотную к спинкам сидений, и никакой полки внизу нет.



Про крышку моторного отсека расскажу в следующих сериях.

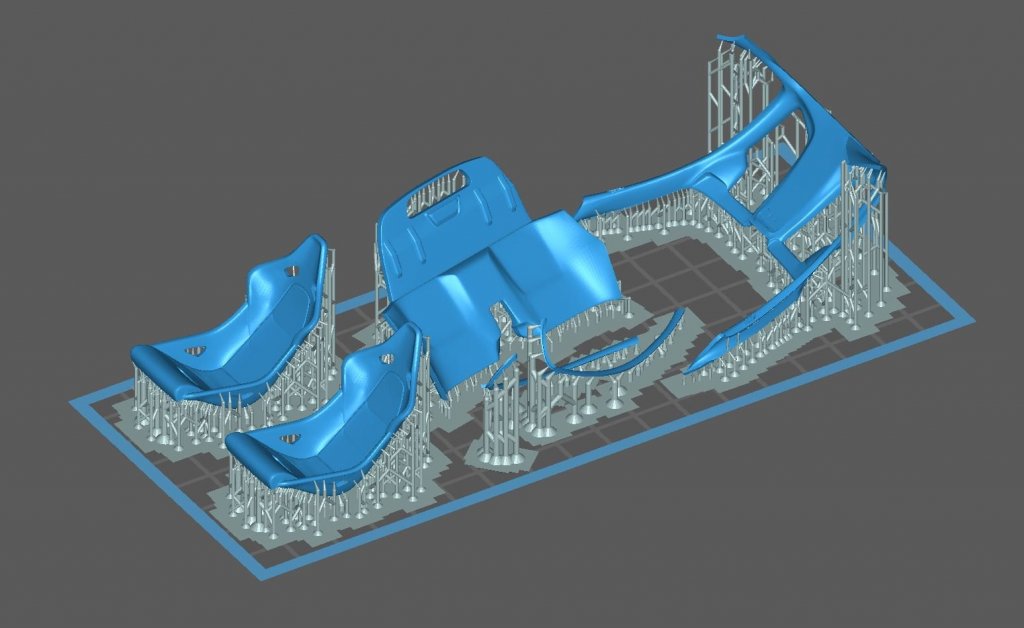

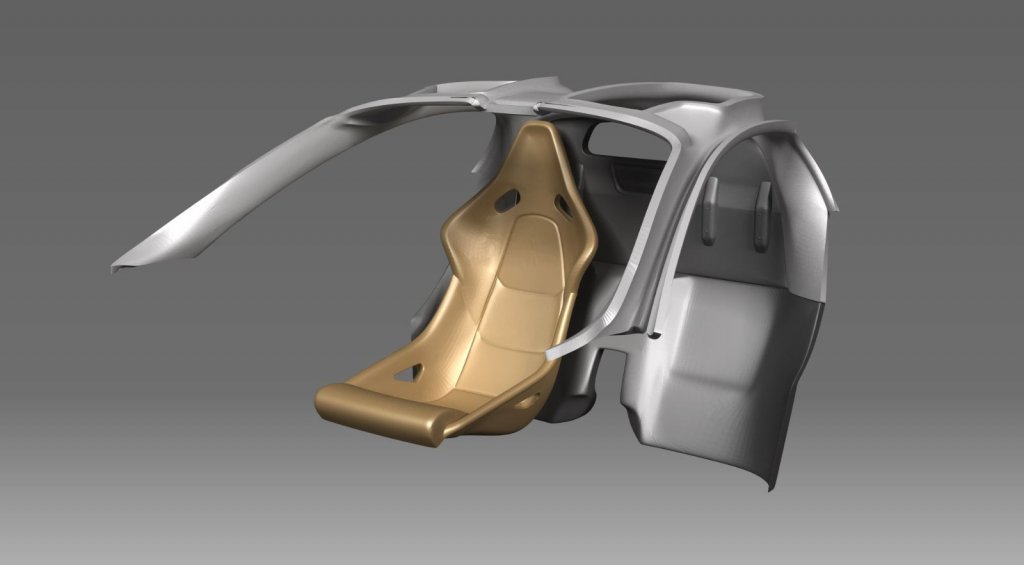

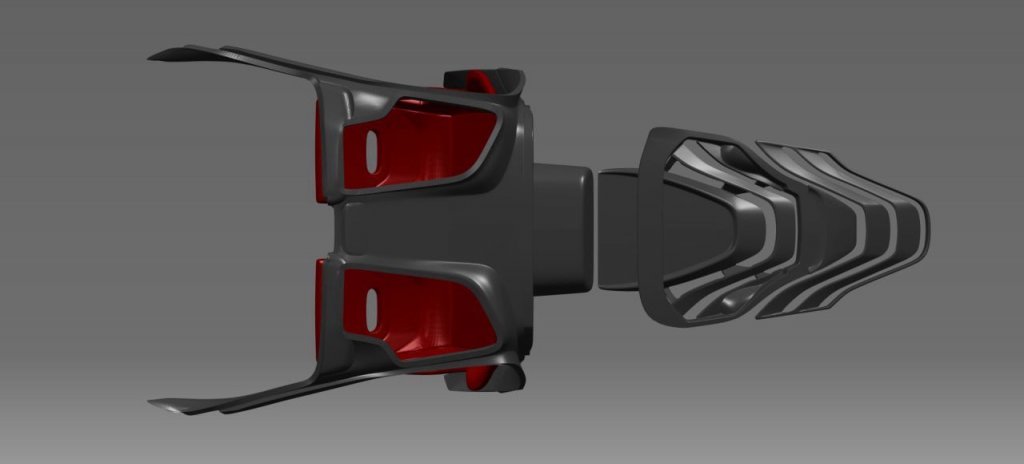

Для исправления всех вышеперечисленных косяков была взята модель из игры. Путём некоторых манипуляций в трёх программах получил модели для печати.

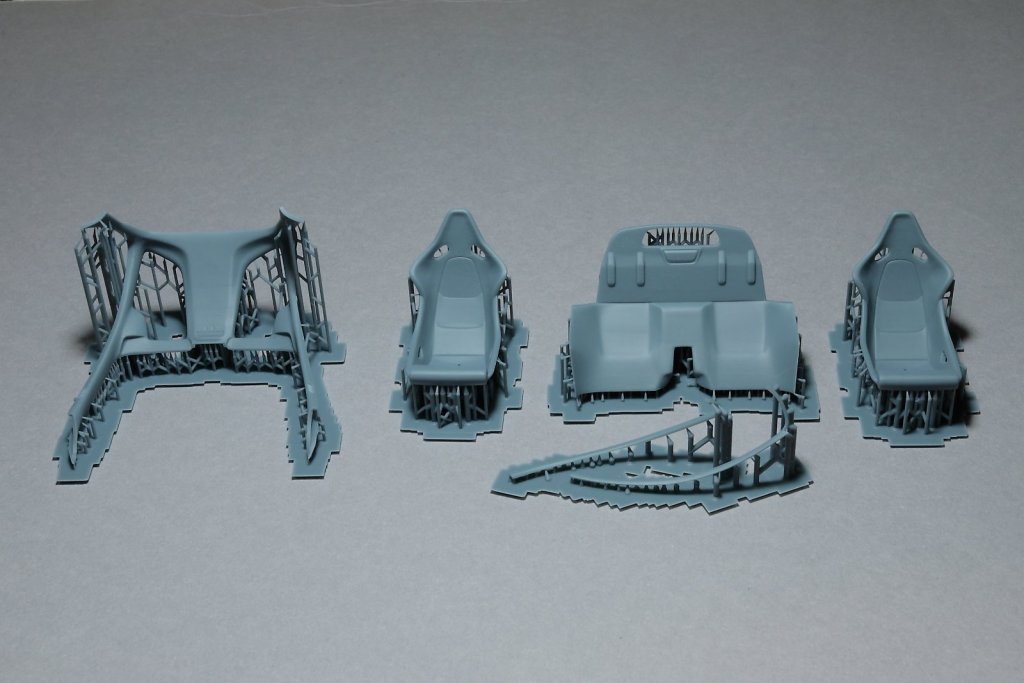

Распечатал, как обычно, из смолы Aqua Grey 8K. Шаг печати - 22 микрона.

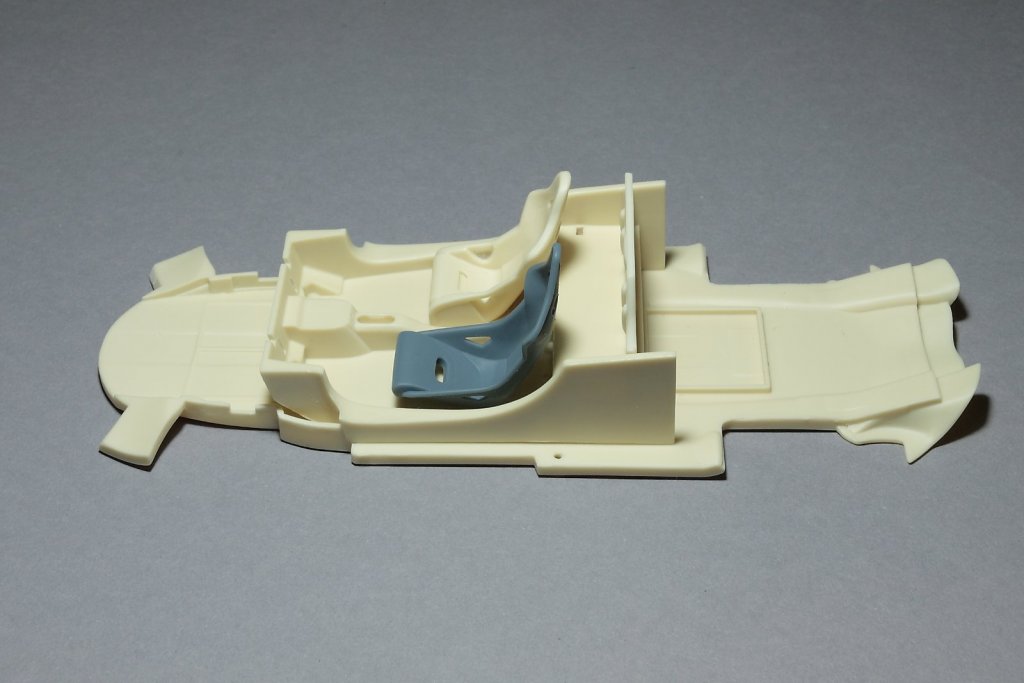

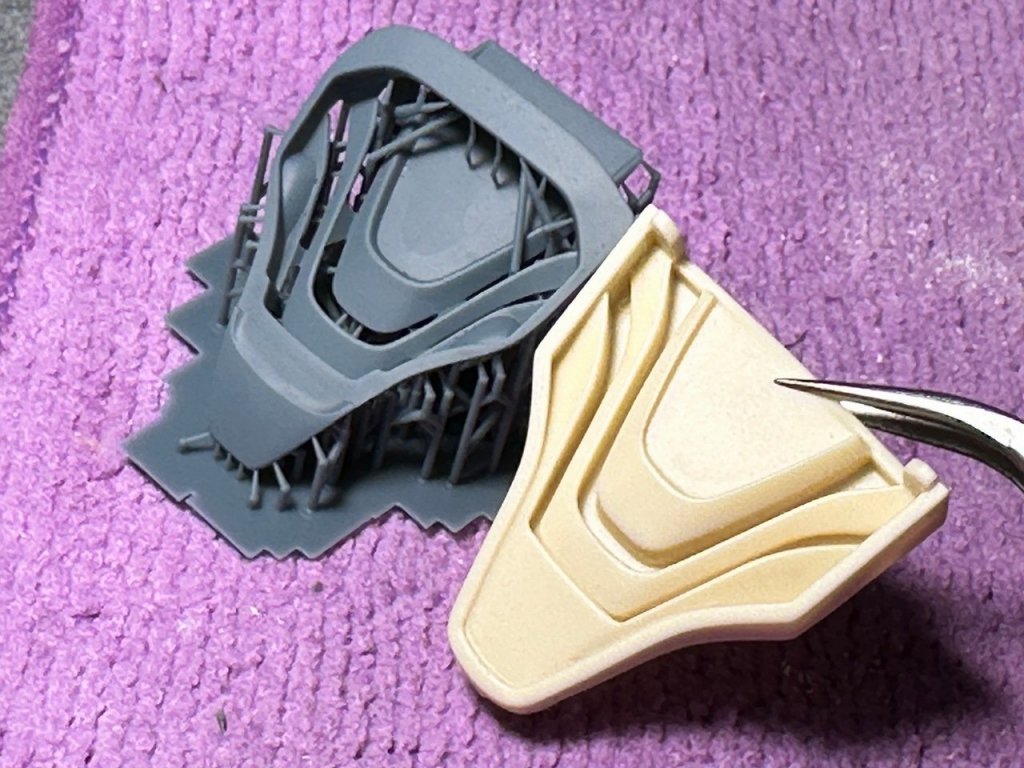

Первая примерка сиденья. Для сравнения с изкоробочным.

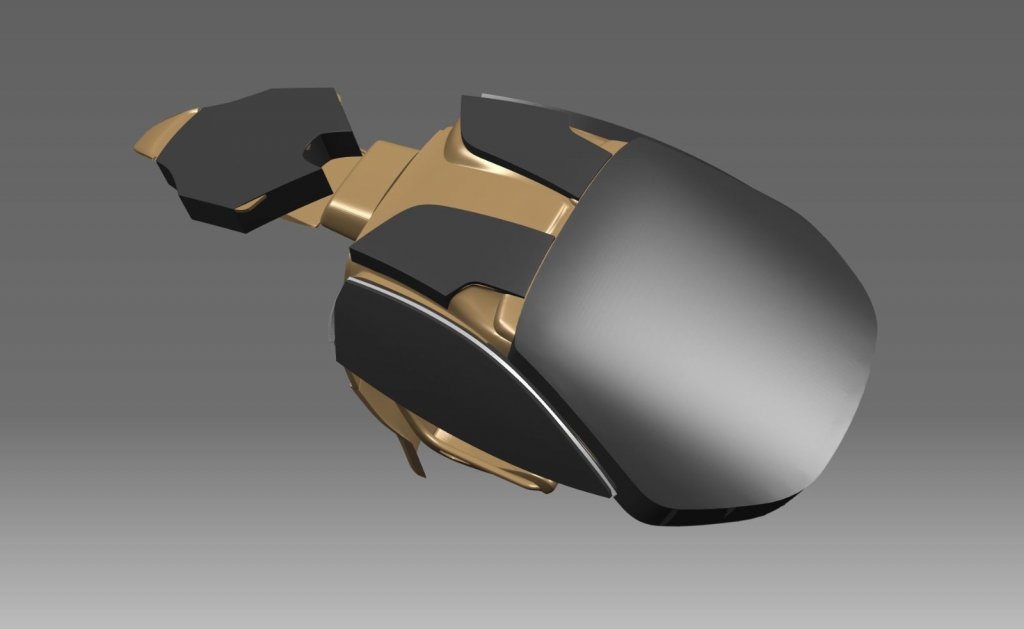

Матрицы для формовки стёкол в 3D (покрасил тёмно-серым цветом).

Изменено 27 Oct 2024, 16:10:30 пользователем PETERSON

[yura1961 3558]

42 минуты назад, PETERSON сказал:

я обнаружил несоответствия в форме задней стенки салона, сидений и декоративной крышки моторного отсека. Кроме этого, Альфа не стала делать стёкла в крыше, сделав её глухой.

Ну,понеслось...

[PETERSON 9451]

@yura1961 А как иначе?

[oleglorenz 3080]

Это же как-то надо примерить матрицы к кузову, убедиться что стекло подойдет ?

[John Wick 3936]

Сделать ответные части и приложить их.

[PETERSON 9451]

@oleglorenz Я габаритные размеры проверил - совпадают.

[AeroMax 960]

В 27.10.2024 в 19:09, PETERSON сказал:

Распечатал, как обычно, из смолы Aqua Grey 8K. Шаг печати - 22 микрона.

Красота!

[PETERSON 9451]

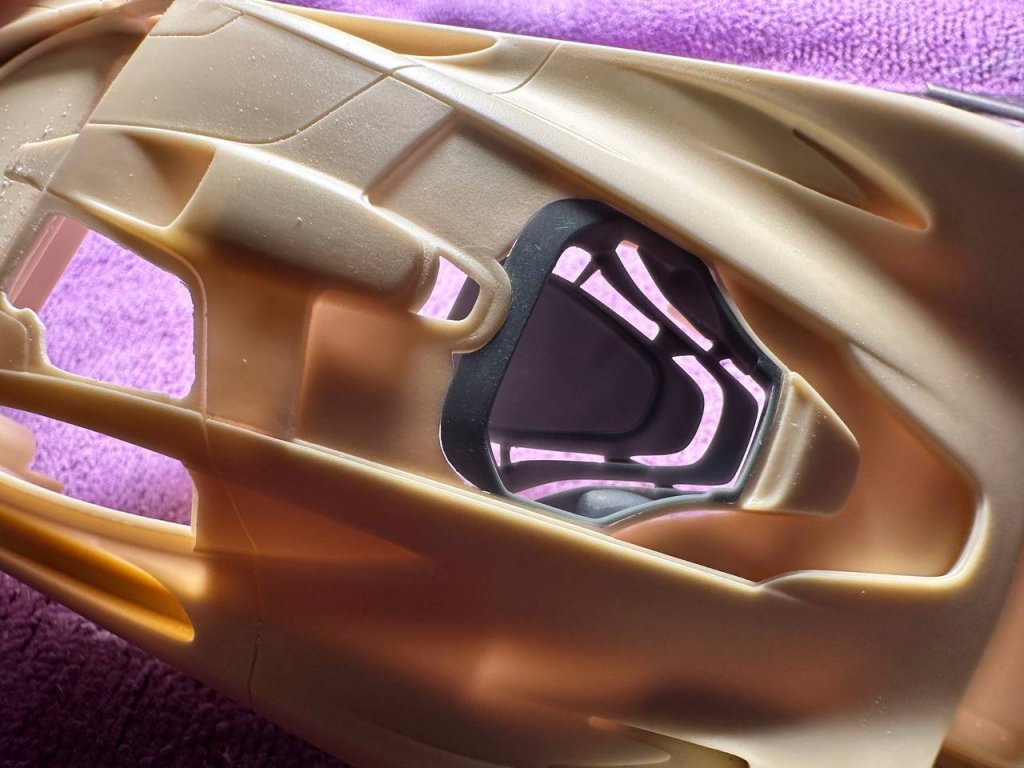

Как обещал выше, расскажу про декоративную крышку моторного отсека.



В ките она глухая, центральная часть приподнята, отсутствует передняя часть и выпуклости по бокам. Кроме того, огромная толщина крыши усугубляет ситуацию.

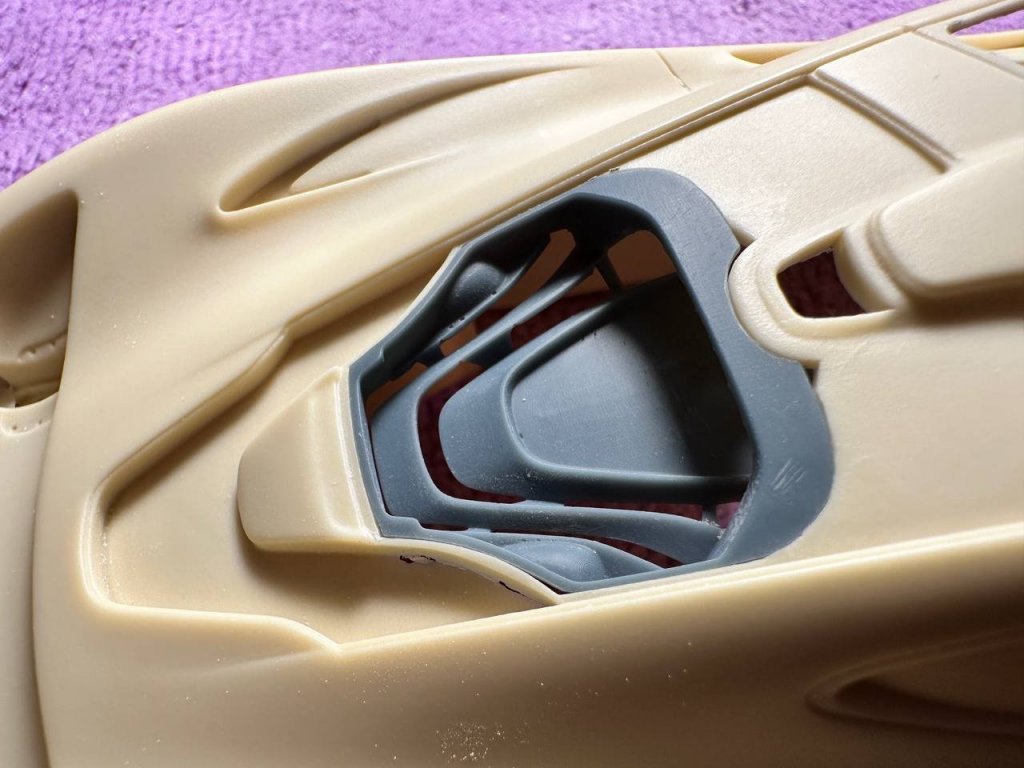

Беру модель из игры и вытягиваю из неё нужную мне деталь. Тут я показал наглядное сравнение изкоробочной и реалистичной крышек.



Достраиваем, выращиваем, убираем толщину с крыши, подгоняем.







Пока не вклеивал.

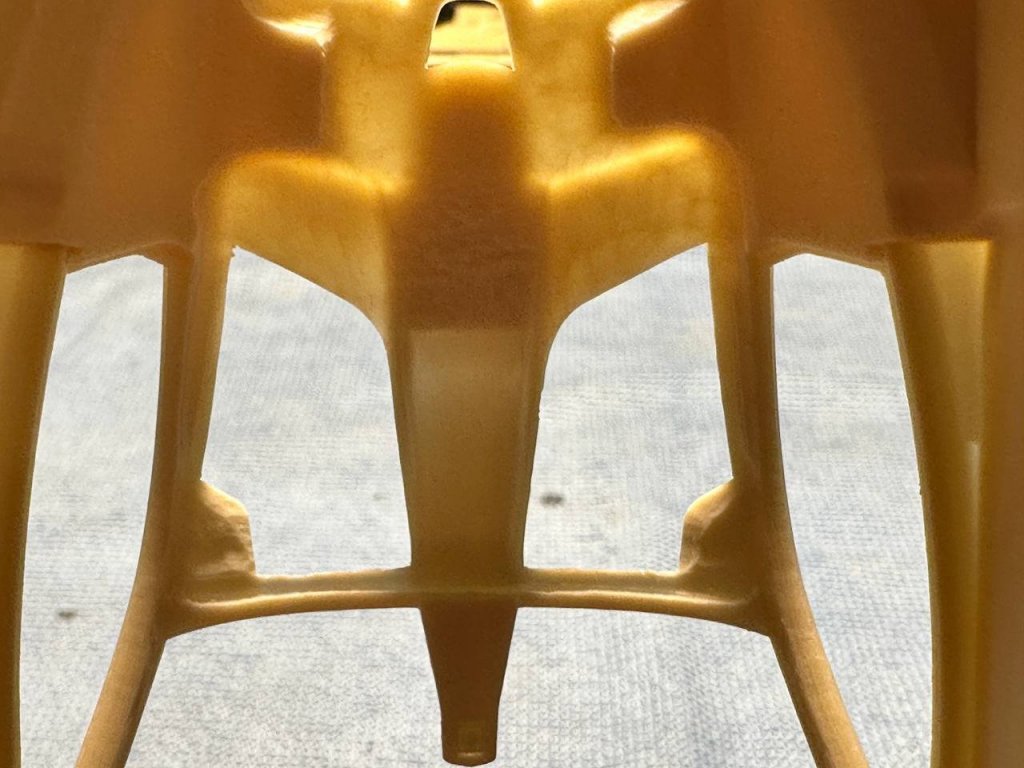

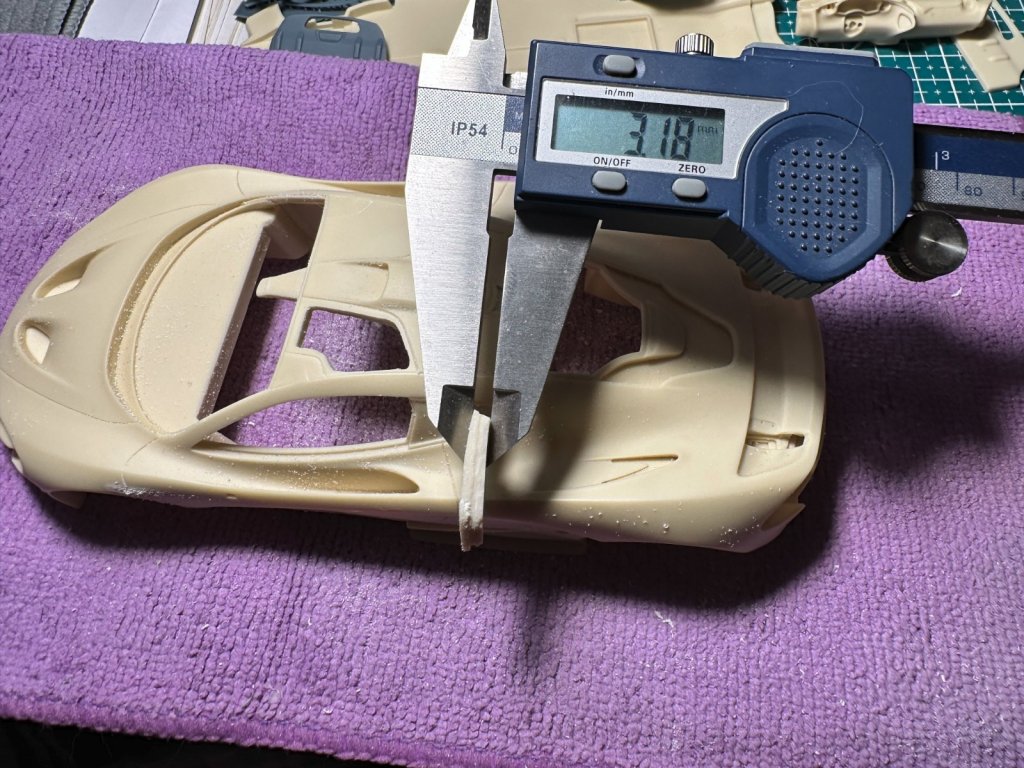

Кстати, на фотографиях можно заметить прорезанное окно на крыше. Это начало работ по внедрению окон. Сперва я выпилил одно окно, но потратил много времени, потому что толщина вырезанного фрагмента вот такая.

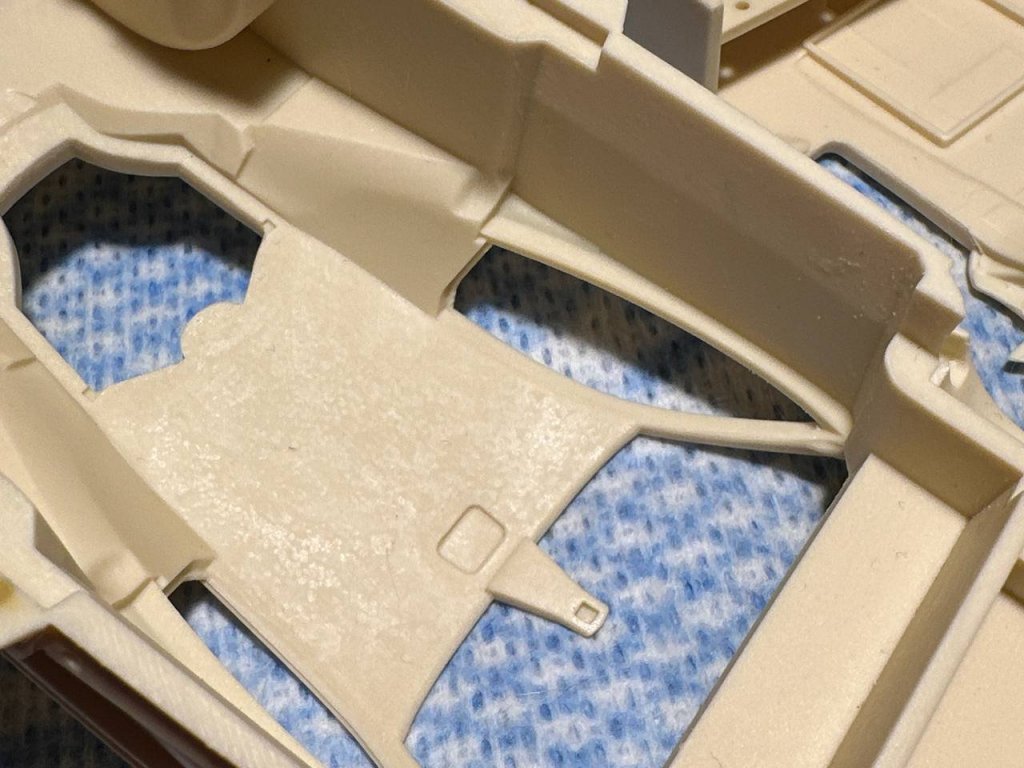

Для упрощения работы, и поскольку это было необходимо для дальнейших работ, я уменьшил всю крышу по толщине. Тут она блестит, потому что фотографировал после мытья от опилок.

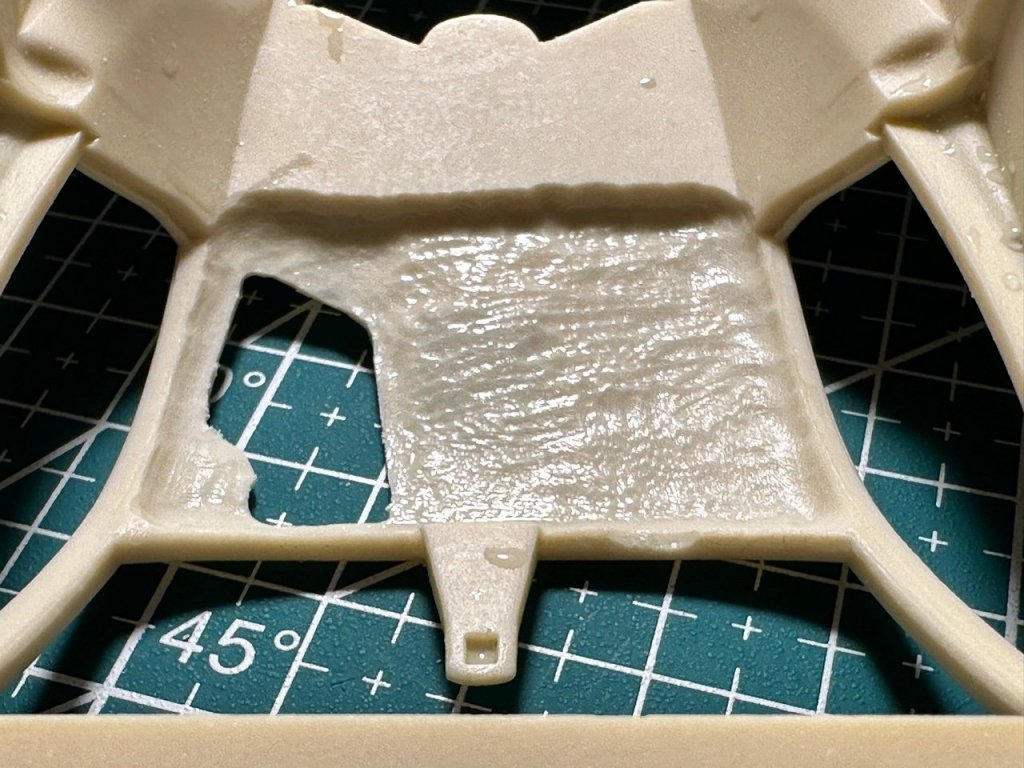

Тут уже вырезано и выбрано лишнее.

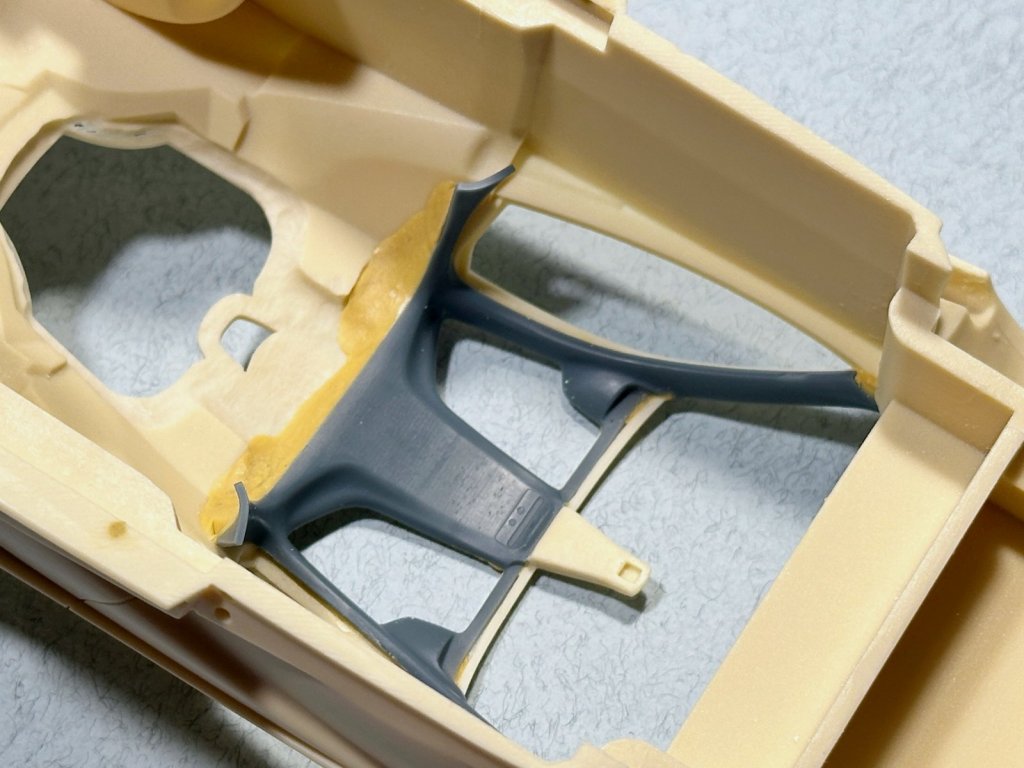

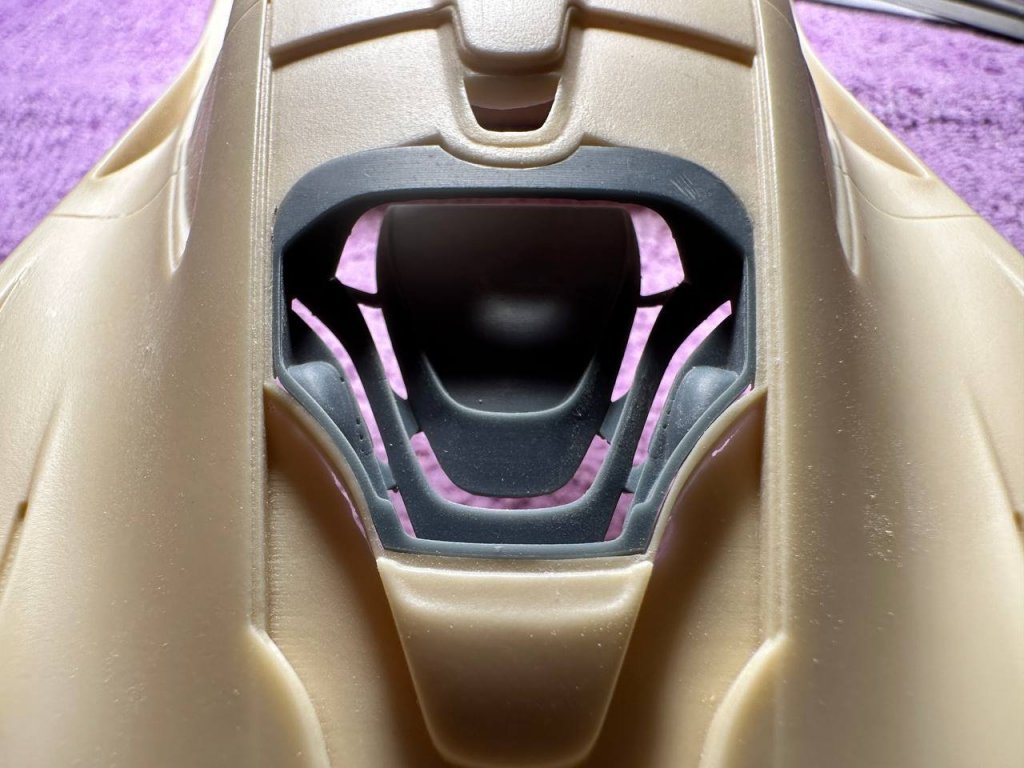

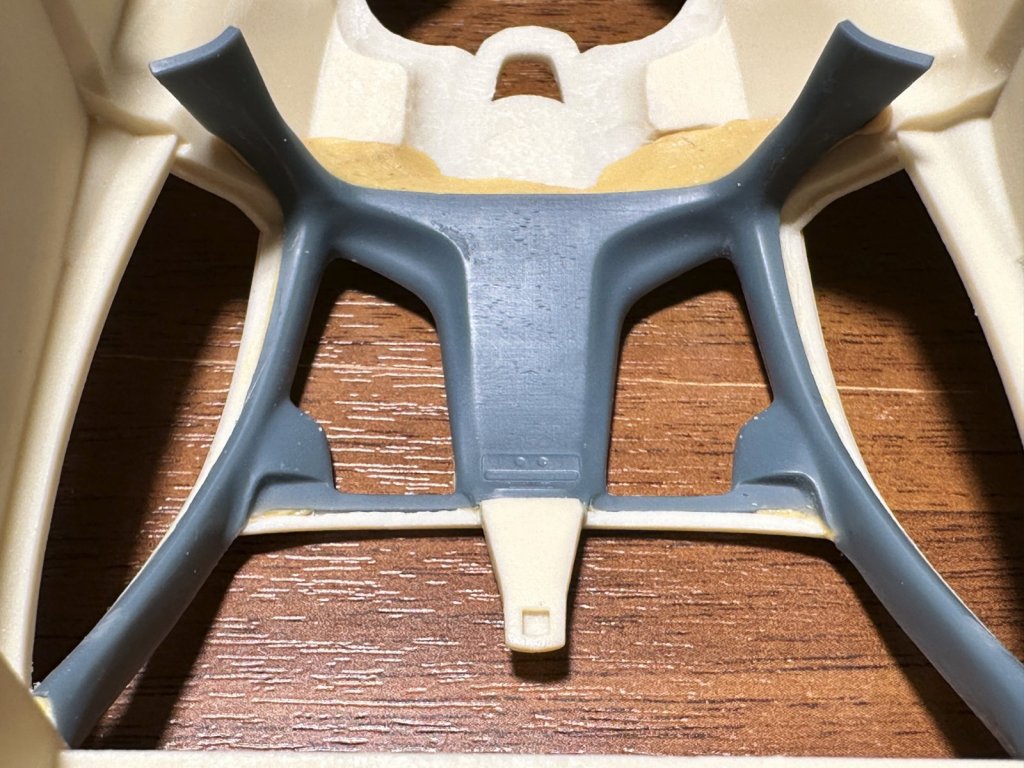

Затем был длительный процесс подгонки, и наконец-то, потолок вклеен.

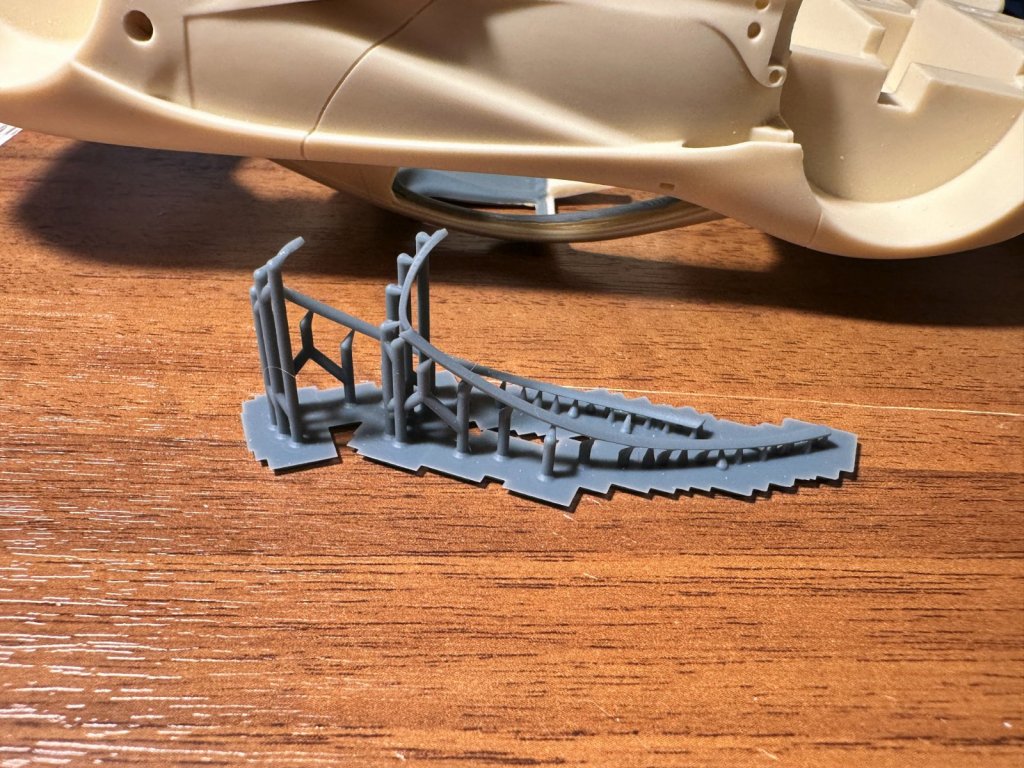

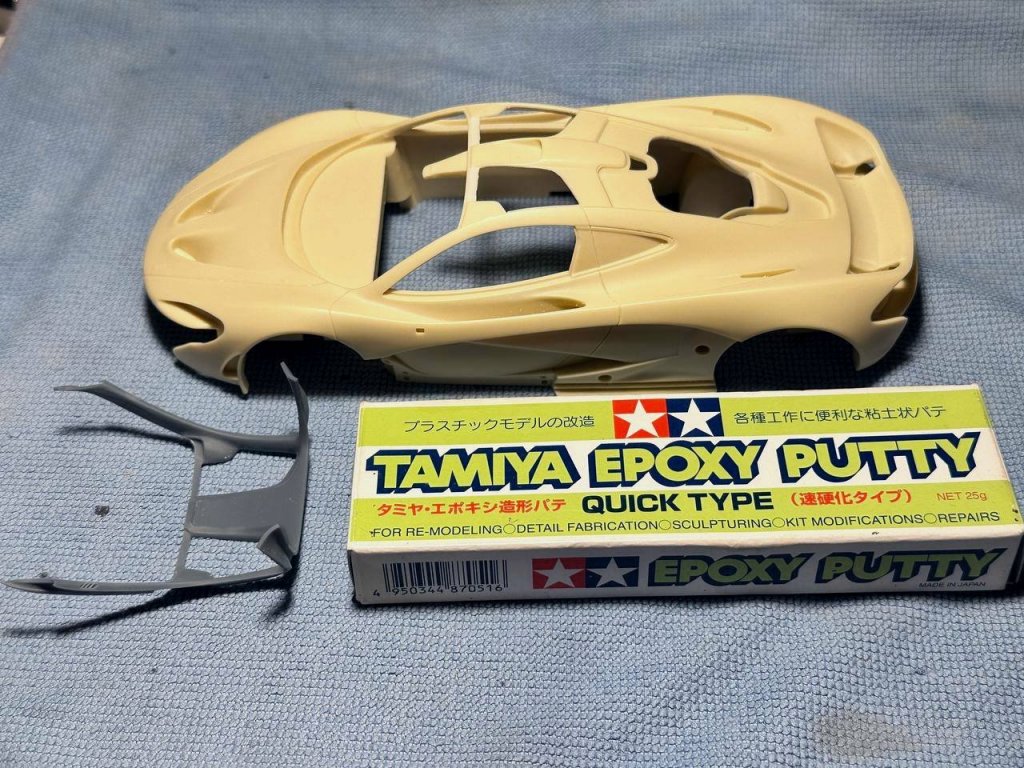

Остаётся подогнать и вклеить вот эти уплотнители и пару деталей на рамки дверей.

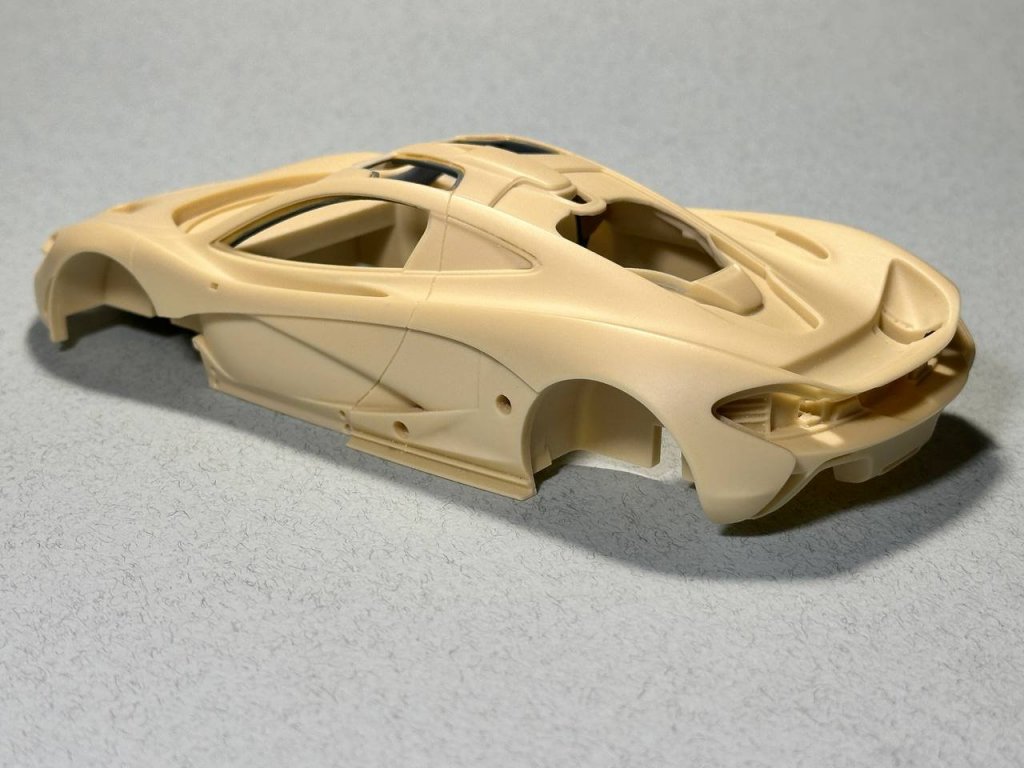

Напомню, что было, и что стало.





Изменено 31 Oct 2024, 09:01:42 пользователем PETERSON

[Брат Петерсона 1097]

Уже очень интересно. Я представляю, что будет, когда ты подберёшься к закреплению колёс- наверняка печать подвески и подрамника, но может быть адаптация шасси от Сенны.

[PETERSON 9451]

@Брат Петерсона Спасибо, брат! Тут я буду исходить из сроков. Хотелось бы и подвеску, и детализированный моторный отсек... Но нужно быть реалистом. Чтобы, как ты скажешь, не пить в конце срока Ред Булл ящиками.

[4auka 2767]

9 минут назад, Брат Петерсона сказал:

Уже очень интересно. Я представляю, что будет, когда ты подберёшься к закреплению колёс- наверняка печать подвески и подрамника, но может быть адаптация шасси от Сенны.

Дмитрий, вот кто вас за язык тянул? Миша сам себе усложнений понапридумывает, а тут еще вы с братскими идеями

[AeroMax 960]

Ну что тут скажешь! Опять - Красота!

[oleglorenz 3080]

Там где глухая крышка превращается в открытую, нужно же чтобы и мотор был виден 🙂

А дальше примерно так 😁

[PETERSON 9451]

2 часа назад, oleglorenz сказал:

А дальше примерно так 😁

[PETERSON 9451]

Пока мы все ждём, когда грузовик наедет на столбик, покажу небольшой прогресс.

Раз уж с декоративной крышкой моторного отсека сказал А, то надо говорить и Б.

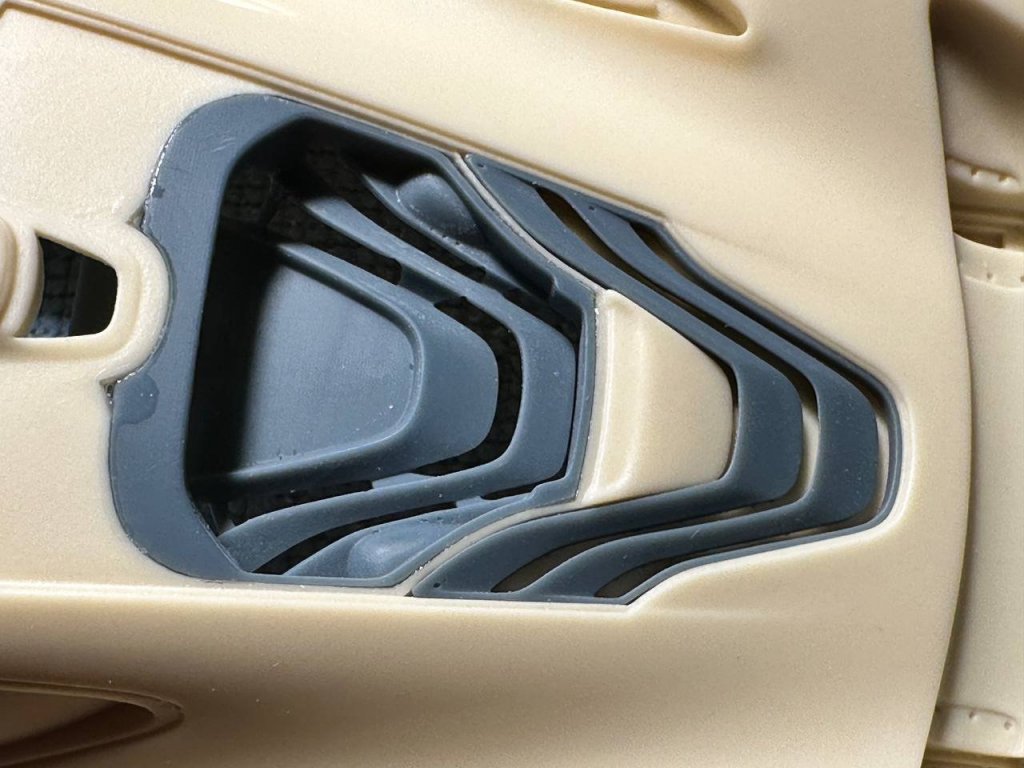

Вырастил заднюю вставку с жалюзи.

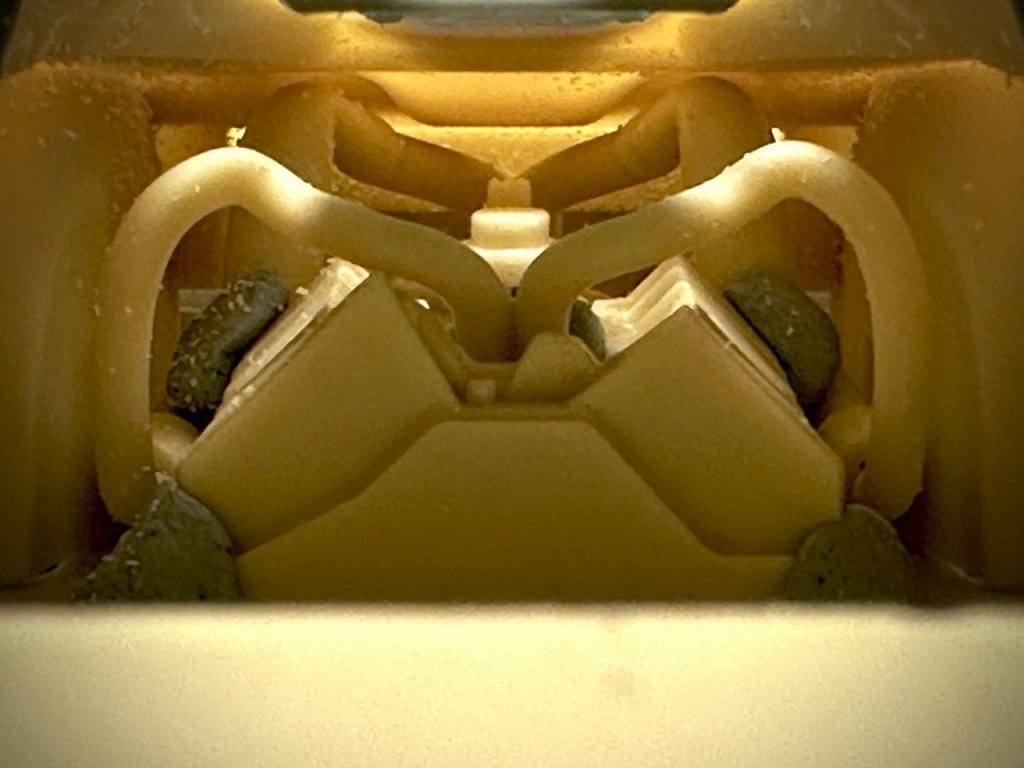

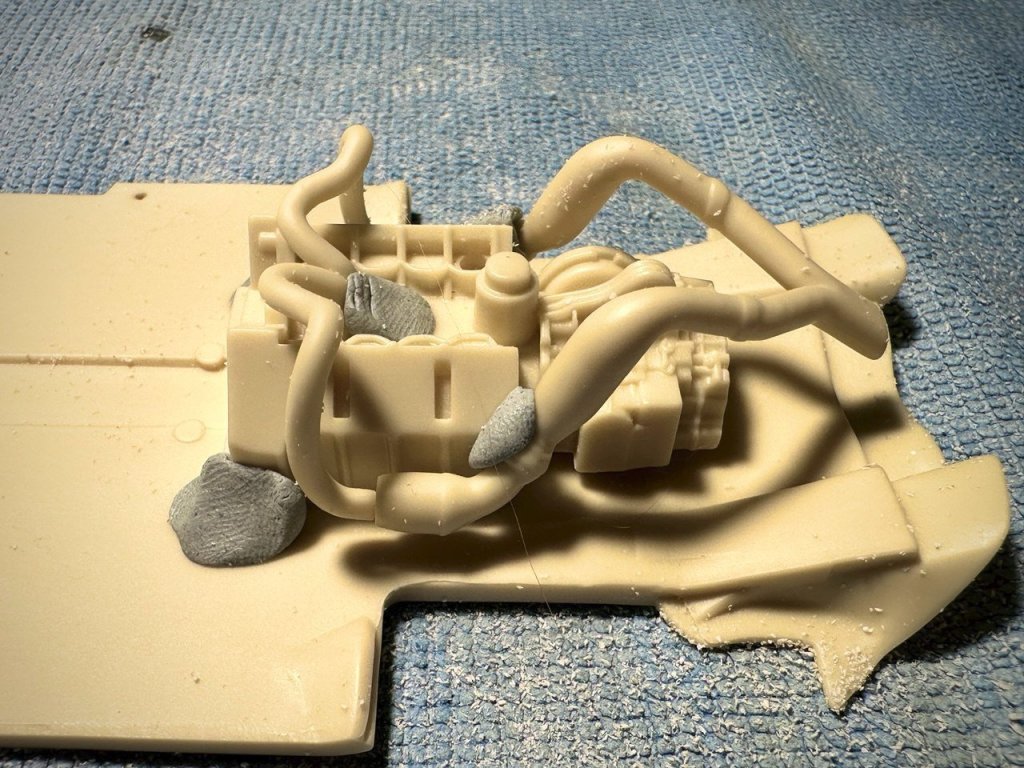

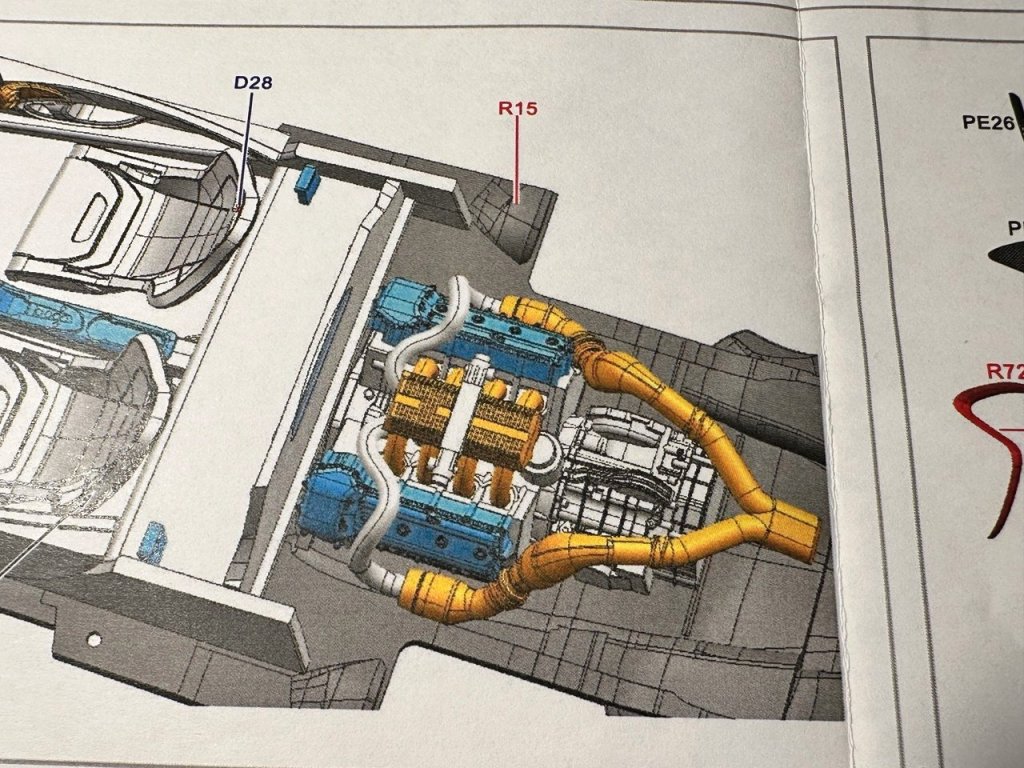

Начал примерку мотора. Смешной момент - инженеры Альфы решили патрубки системы охлаждения соединить с турбинами выпускной системы.

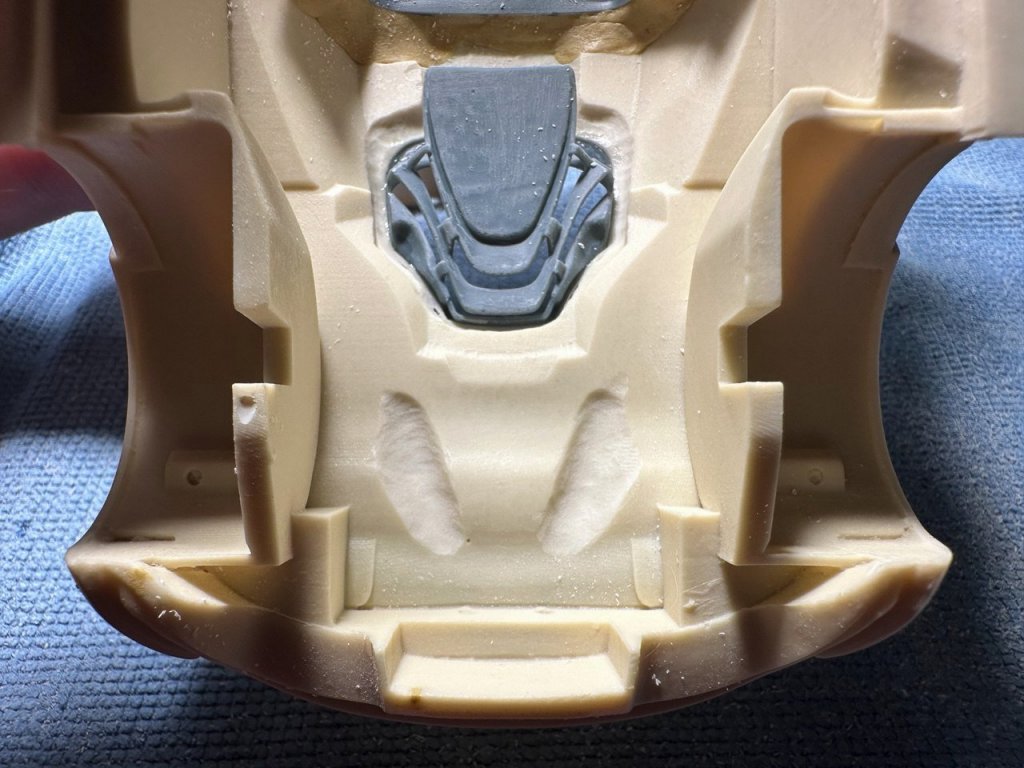

Альфа, похоже, ни разу не собирала свой кит, поскольку мотор очень сильно упирался в кузов выступающими выпускными трубами. Пришлось выкопать в кузове две глубоких ямы.



Так уже не упирается.







Изменено 5 Nov 2024, 13:08:02 пользователем PETERSON

[Брат Петерсона 1097]

31 минуту назад, PETERSON сказал:

Начал примерку мотора. Смешной момент - инженеры Альфы решили патрубки системы охлаждения соединить с турбинами выпускной системы.

















Собираешься подключить охлаждение к радиаторам, а воздух к интеркулерам? Интересно будет увидеть, чем закончится противостояние грузовика и столбика.

[PETERSON 9451]

Только что, Брат Петерсона сказал:

Собираешься подключить охлаждение к радиаторам, а воздух к интеркулерам?

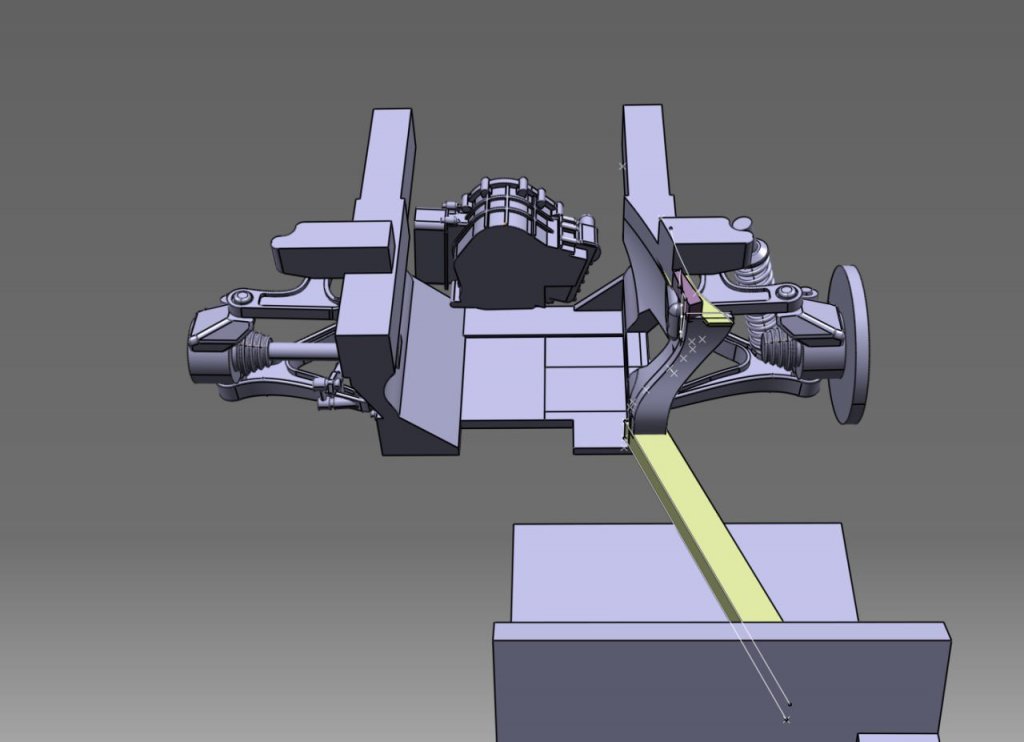

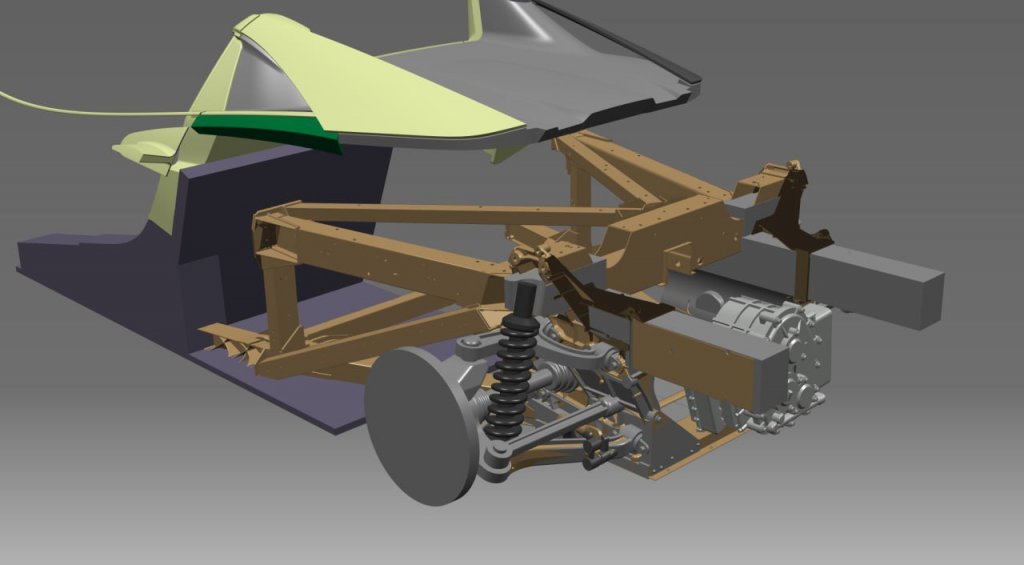

Я твою модель подвески решил чуть-чуть доработать и использовать в этой стройке. Надеюсь, ты не будешь против?
