Мотоцикл Indian. Gunze Sangyo 1:12

[Николай_ 5,927]

Доброе утро, страна! Весенние лучи прожгли дыру в панцире затворничества и свежие потоки моего словесного поноса рады освежить ленту нашего любимого форума. Некоторые обстоятельства снова склонили меня на некрофильное творчество кастомного мотоциклостроения. Во-первых, в моем любимом стеллаже все еще есть две пустые ниши, которые сверлят меня упреком каждый день непрерывно в правую часть головы, что порой становится просто невыносимым. И сами себя они никак не желают заполнять (я это уже говорил, но так и есть). Во-вторых, я, наконец, закончил второй проект Александра Tiu-3D, в виде собирательного образа мотоцикла Урал в модификации Gear-UP

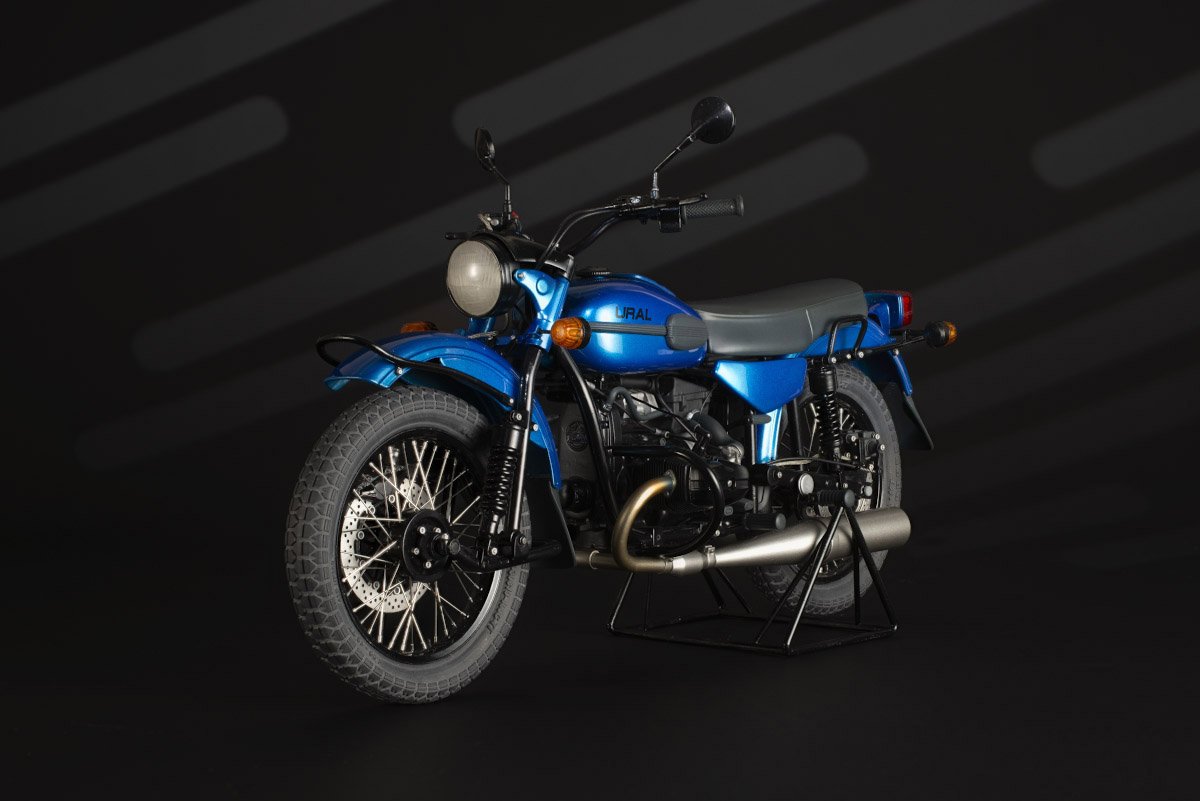

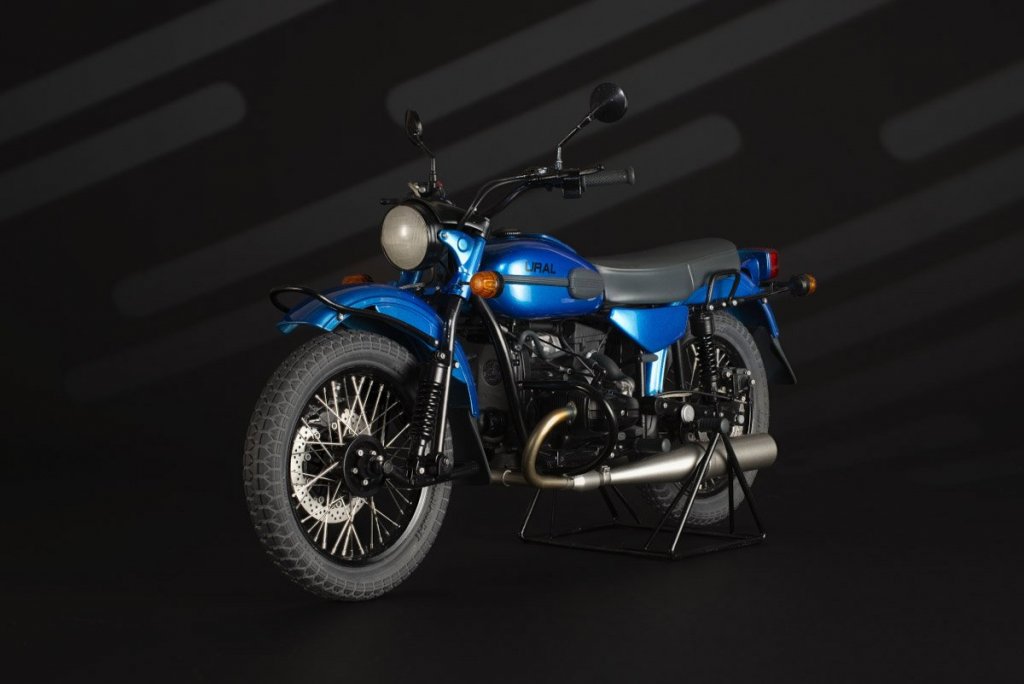

. Правда без коляски, она в мой принтер не влезла, а отдавать такое на аутсорсинг не вариант.



Сильно увлекшись построением превосходной во всех отношениях модели ИЖ-49, чего-то подобного ожидал и от Урала, но этого не произошло. Мало того, что и сам прототип мне был не очень интересен, так еще и 3D-модель оказалась откровенно сырой, поэтому он вышел в этакой усеченной бета-версии. Но, в любом случае, бросать начатое — портить карму, заодно в тридэ-моделировании еще чутка подтянулся. Правда, был небольшой соблазн продолжить творчество в девятом масштабе, не отходя от кассы. На Новый год пьяный Дед-мороз, видимо, ошибся этажом (выше подняться уже сил не оставалось), и вручил мне коробку приятную по размеру и весу. Пришлось, конечно, налить болезному, чтобы не обсох по пути домой, он уже сильно устатый был и на нерве. А в коробке оказался наборчик менговской фирмы Meng с Кавой ХэХэ 10 РэРэ. Смешной такой, игрушечный, но зато в девятом масштабе, потом может и до него доберусь после МФХ.



Такими вот зигзагами и спиралями я вновь очутился у потрепанной коробки японского high-tech продукта ноября 1987 года выпуска.



Тут все, как и раньше: белый литник с детальками, часть которых отвалилась и привязана к основанию ниточкой.

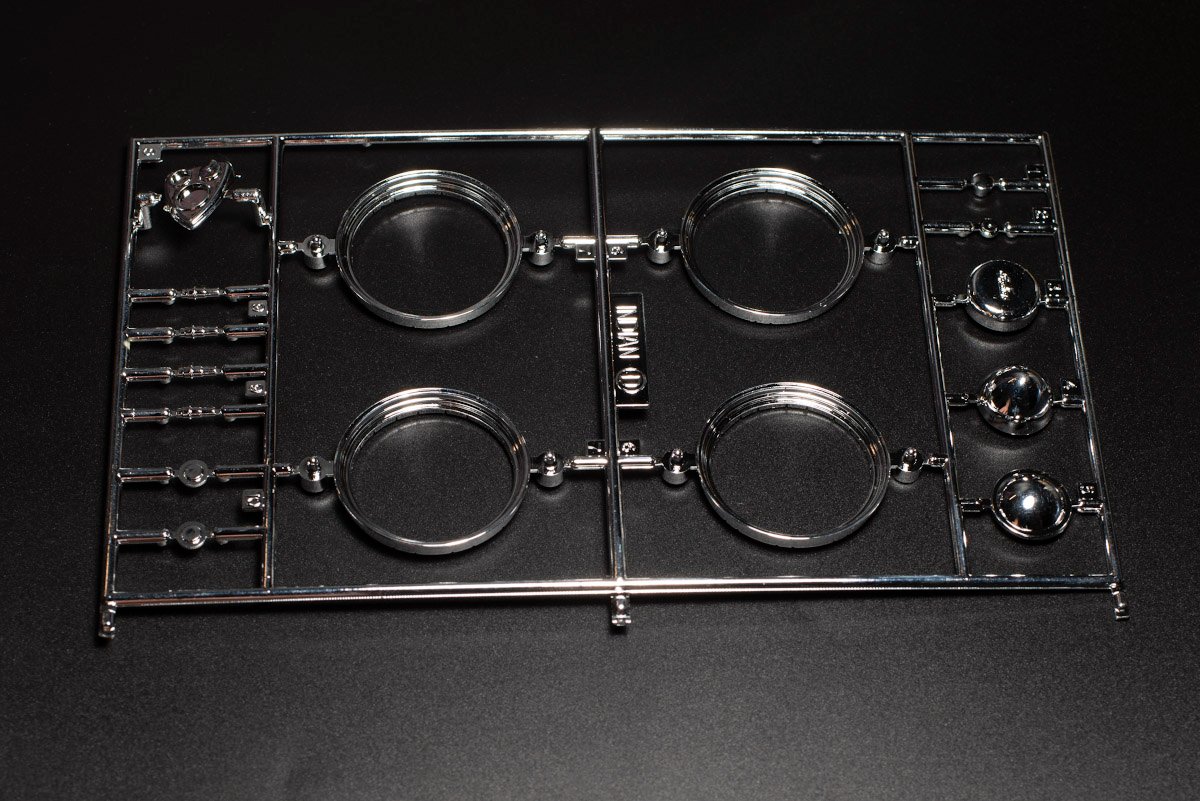

Хромированный литник.

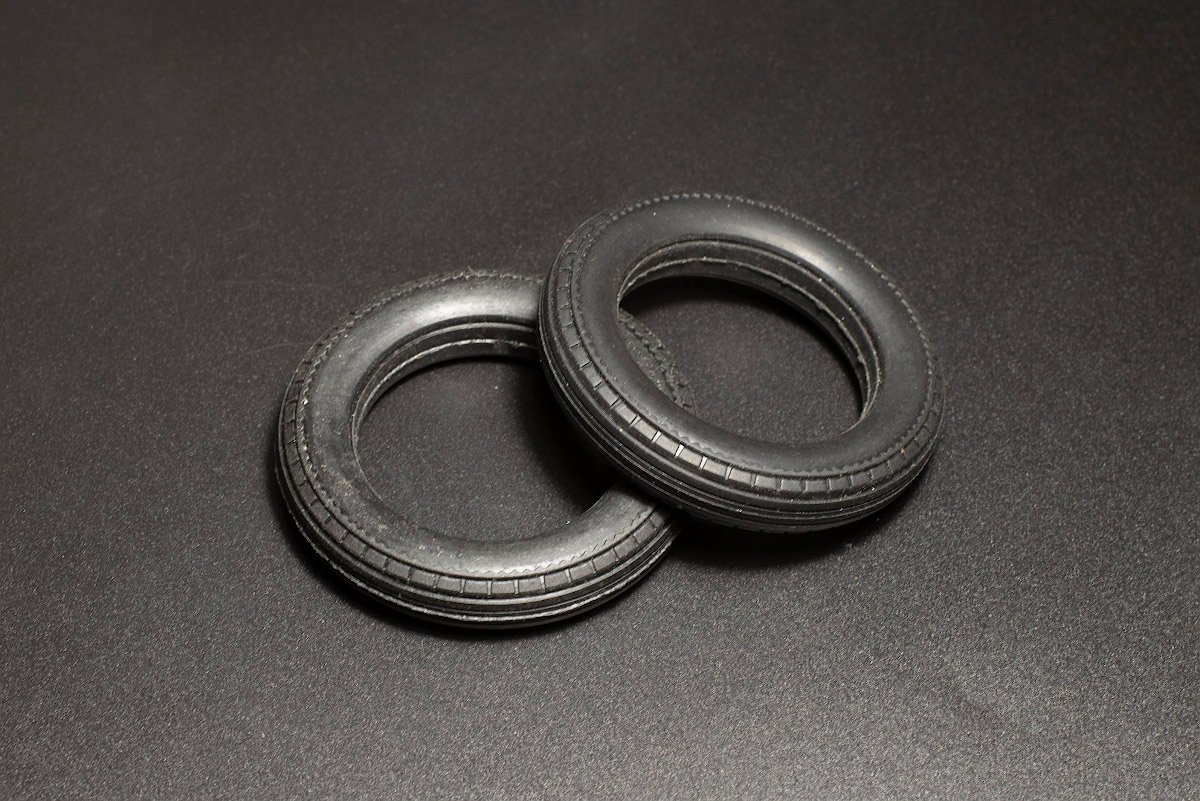

Шины. Резина очень жесткая, просто так на обод не натянуть, видимо, придется отварить вместе с макаронами.



Ну и гора деталюшек из белого металла, рассованных по пакетикам, потрепанных временем.

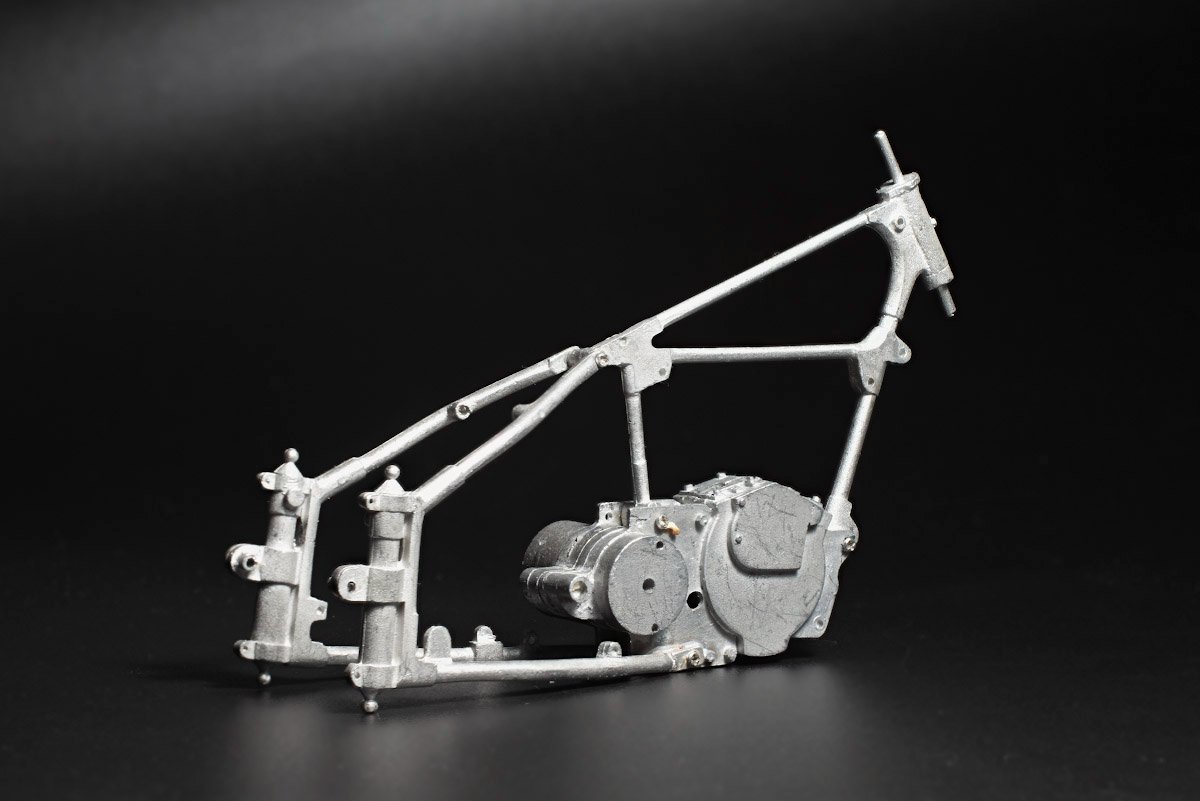

Начало один в один, как с Rikuo — мятая перемятая рама и то, что отдаленно напоминает своими очертаниями двигатель на кронштейнах. Позади двигателя цилиндр, символизирующий много чего, но, ваапще, непохожее на то, что было в жизни.



Сама рама сильно деформирована, особенно элементы задней вилки и при попытке придать им похожую на правду форму тут же сломались. Недолгие уговоры огнеметом и прочими миниатюрными метизами все же привели к результату. Удручающее зрелище, учитывая положение намертво вмурованных задних амортизаторов, с указанием в инструкции натереть их до состояния блеска кошачьих ииц. Абсолютная копия страданий с Rikuo.



Короче, насмотревшись на возможности и даже, приняв непосредственное участие в реализации некоторых из них, решился на реинкарнацию безнадежно уставшего и морально устаревшего набора в новую форму с учетом современных технологий. В этом месте огромное спасибо Виталию, моделисту и хорошему человеку из Телеги, благодаря непринужденной беседе с которым, я очень плотно подсел на 3-д-рисовальную программу Rhino.

[boxer 1,038]

53 минуты назад, Николай_ сказал:

Весенние лучи прожгли дыру в панцире затворничества и свежие потоки моего словесного поноса рады освежить ленту нашего любимого форума

Очень долгожданные надо сказать потоки, будем ловить обеими руками!

[Николай_ 5,927]

Да вот подзавяз с Уралом, не хотел его даже начинать, но пока одно ждал, пока другое, руками натеребил всякого, что уже выбросить стало жалко, пришлось собрать.

[AeroMax 1,374]

Просим-просим!

[Николай_ 5,927]

В общем, если не тянуть, то Рино прям зашел-зашел, ни Макс, ни Солид (с другими просто не сталкивался) так душевно и свободно не позволяли работать с поверхностями, не для этих целей они создавались. И, как-то незаметно, долгими зимними вечерами под кружку-другую односолодового напитка, хруст баранок и мерный рокот бубна нарисовалась вполне себе трехмерная заготовка будущего мотоцикла.



Сразу же на берегу заявлю со всей ответственностью, что это точно будет не модель-копия, как, например, ИЖ-49. Для такого подвига нужны чертежи или доступ к настоящему прототипу и более продвинутое владение инженерными программами. Это просто моя попытка заменить все детали из набора Гунзе на улучшенные и более доведенные до ума, где-то кастомные ©, но свои, самовзрощенные.



Поэтому эксперты по истинным размерам, формам и остальным характеристикам могут сразу успокоиться и идти. Тут пришлось непрерывно балансировать между деталями из набора, некоторые из которых имеют очень упрощенный вид и материалами из Тырнета, которых, хоть и есть, но они просто фотки, максимум профили из инструкции. Посмотрим, чем это закончится, в конце концов, это типа муделизм, а не реставрация. Готовность, как видно, не 100%, паматушто многое дорисуется после того как, что-то изменит вид после печати, но, в целом, вот так.



Пока стройной картины про строительство не возникло, начну с готовых фрагментов. Одними из самых замороченных для меня деталей оказались цилиндры и ихние головы. Тут такая история, как есть кудрявая произошла. Начинать-то с чего-то надо было, ну я и сфотал для перерисовки самое несложное — раму.

Двигатель на кронштейнах тут тоже частью рамы выступает. Начал ваять прямо, как тот зодчий, только у меня не отсечение лишнего, а вовсе наоборот, прилепливание всякого. Хорошая тренировка для вникания в суть программы, она тоже со своими прибамбасами, конечно, же. Что-то типа такого было вначале:



Потом отрисовал цилиндры с головами, скопировав их с гунзовских, изнаборных. Установил, чоуж.



Передний цилиндр тут же в перемычку рамы уперся, пришлось править конструкцию рамы, получилось сместить. Это все строилось по мотивам деталей из набора, схожесть 95%, образно говоря. Но, когда дело дошло до отрисовки облика двигателя и коробки передач, стало понятно, что изнаборное говно никуда не годится, оно все только по мотивам. Тогда стал рыть Тырнет и постепенно накапливать материал для дальнейшей визуализации. Надо сказать, что в этом плане сильно помогает ихний ебей, прости господи, и фейс, мать его, бук. В нем несколько открытых и закрытых групп про Индианские мотоциклы, куда, ответив на пару незатейливых вопросов, разрешили вступить. И вот выяснилось, что ни форма, ни размеры, ни количество ребер у настоящих цилиндров ваще никак не походят на high-tech Gunze. Отрисовал заново, более-менее достоверно получились только верхние, промежуточные и нижние уже аппроксимировал, так сказать с учетом расположения впускного и выпускного коллекторов.



Тоже и с головками,



Форма ребер с какого-то сотого раза стала походить на оригинал, они неочевидно с первого раза свой профиль по сечениям меняют из-за взаимно угловой ориентации.



Соблюсти точное количество этих самых ребер на головках с оригинальными не вышло, при печати все замыливается, маленькое все, пришлось проредить изрядно. Но горизонтальных ребер на цилиндрах почти столько же ))



Дело в том, что на разных версиях мотоциклов, их тоже разное количество, так что мой мудель будет, как тот двор-терьер, своими разными частями по чуть-чуть походить на всех отцов.



Хоть и без чертежей, но внешний вид сильно похорошел, добавился крепеж под перемычку, соединяющую оба цилиндра, воздух межреберный, а главное, появилось понимание дальнейшего муделирования картера двигателя и его обвеса.
